EQ 31FX - Égaliseur graphique PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Égaliseur graphique 31 bandes 1/3 d'octave
Marque et modèle	PEAVEY EQ 31FX
Alimentation	230 VAC, 50/60 Hz, 20 W
Réponse en fréquence	20 Hz à 20 kHz (bandes ISO)
Nombre de filtres	31, facteur Q constant de 4,77
Gamme de gain/atténuation par bande	±15 dB
Gain général	±15 dB (réglable)
Filtre coupe-bas (Low Cut)	Passe-haut, fréquence variable 5 Hz à 200 Hz, pente 12 dB/octave
Filtre coupe-haut (High Cut)	Passe-bas, fréquence variable 5 kHz à 35 kHz, pente 12 dB/octave
Entrées	XLR femelle symétrique (pin 2+), Jack TRS symétrique/stéréo (accepte mono asymétrique)
Sorties	XLR mâle symétrique (pin 2+)
Impédance d'entrée (symétrique)	20 kΩ
Impédance de sortie	330 Ω
Niveau d'entrée nominal	0 dBV (1 V RMS)
Niveau de sortie nominal	0 dBV (1 V RMS)
Niveau d'entrée maximum	+21 dBu (8,6 V RMS)
Niveau de sortie maximum	+27 dBu (17 V RMS)
Headroom entrée/sortie	21 dBu entrée, 27 dBu sortie
Bruit de sortie (EQ bypass)	-101 dBV typique
Fonction spéciale	Détection automatique de feedback par LED sur chaque bande
Contrôle Bypass	Commutation du signal EQ (hors filtres coupe-bas/haut)
Indicateurs LED	LED de bypass, LED de mise sous tension, LEDs de feedback par bande
Sécurité	Ne pas ouvrir, risque de choc électrique. Ne pas exposer à l'humidité.
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - EQ 31FX PEAVEY

Comment utiliser le détecteur de feedback automatique ?

Montez progressivement le volume des micros jusqu'à l'apparition d'un larsen. La LED de la bande de fréquence concernée s'allume. Abaissez le curseur correspondant pour réduire le gain. Si le feedback disparaît avant que vous ayez pu agir, la LED reste allumée quelques secondes pour vous guider.

Quel est le rôle du filtre Low Cut ?

Le filtre Low Cut (coupe-bas) est un passe-haut réglable de 5 Hz à 200 Hz (pente 12 dB/octave). Il élimine les fréquences très basses, protégeant les haut-parleurs et réduisant le bruit de souffle ou les vibrations indésirables.

Comment connecter l'EQ 31FX en entrée symétrique ?

Utilisez une prise XLR femelle (pin 2 positif, pin 3 négatif) ou une prise Jack TRS stéréo. Pour une connexion asymétrique, utilisez une prise Jack mono, l'entrée devient asymétrique automatiquement.

À quoi sert le bouton Bypass ?

Le bouton Bypass contourne l'égalisation (sauf les filtres Low et High Cut). La LED de bypass s'allume. Cela permet de comparer le son égalisé au son original sans affecter le réglage.

Quelle est la plage de fréquence des 31 bandes ?

Les 31 bandes sont centrées sur les fréquences ISO de 20 Hz à 20 kHz : 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1k, 1.25k, 1.6k, 2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k, 10k, 12.5k, 16k et 20 kHz.

Quelle est l'alimentation requise ?

L'appareil fonctionne sous 230 VAC, 50/60 Hz et consomme 20 W. Assurez-vous que la tension secteur correspond avant de brancher.

Comment nettoyer l'égaliseur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de solvants ou de produits abrasifs. Les curseurs peuvent être nettoyés avec un chiffon légèrement humidifié.

Qu'est-ce que le 'Q constant' des filtres ?

Le facteur Q (qualité) est constant à 4,77, ce qui signifie que la largeur de bande des filtres est fixe, offrant une sélectivité uniforme sur toutes les fréquences, idéale pour un contrôle précis sans effet de peigne.

Puis-je utiliser l'EQ 31FX avec un système home studio ?

Oui, grâce à ses entrées/sorties symétriques et son niveau nominal de 0 dBV, il s'intègre parfaitement dans une chaîne audio professionnelle ou home studio pour égaliser une pièce ou un système.

Que faire si une LED de feedback reste allumée ?

Assurez-vous que le niveau d'entrée est d'environ 0 dBV (1 V RMS). Si une LED reste allumée sans feedback audible, cela indique la bande de plus haute énergie du signal. Vérifiez les réglages et réduisez le gain sur cette bande si nécessaire.

MODE D'EMPLOI EQ 31FX PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Nos vous félicitations pour l'achat de cet EQTM 31FX! L'EQTM 31FX dispose de 31 filtres 1/3 d'octave de qualité supérieure, à "Q" constant. Des LEDs situées sur les curseurs des potentiomètres rectilignes permettent de repérer la présence d'un signal haute énergie sur la bande de fréquences concernée (généralement indiquant un feedback). Ce détecteur de feedback vous permettra de rapidement identifier et éliminer tout larsen. Lorsque le système détecte la bande de fréquence ayant la plus haute énergie, la LED du slider qui lui correspond s'illumine. En déplaçant son curseur vers la bas, la possibilité de feedback est diminuée/éliminée. Le EQ 31FX peut être utilisé de deux manières différentes: 1. Pour repérer et diminuer/éliminer le larsen en temps réel pendant une performance. 2. Pour déterminer AVANT la performance quelles bandes de fréquences sont susceptibles d'entrer en feedback et éliminer le problème à l'avance.

Une fois le système de sonorisation installé, montez progressivement les niveaux des micros. Lorsqu'un larsen apparait, repérez l'activation des LED sur les bandes du EQ 31FX. Déplacez les curseurs pour diminuer le gain des bandes identifiées. Vous éliminez ainsi un grand pourcentage des problèmes de larsen potentiels avant même que ne commence le show. Note: Il n'est pas rare qu'un larsen apparaisse sur différentes bandes de fréquences en même temps. En conséquence, évitez les réglages excessifs de vos faders qui pourrait nuire à votre performance et être anti-productifs.

Conseil d'utilisation

Cette unité est donc pour équaliser une pièce, contrôler le feedback et ajuster la tonalité d'un système. Aucune équivalence ne corrige un mauvais arrangement ou une mauvaise disposition des divers éléments acoustiques (micros, enceintes et salle), ni la réponse d'un haut-parleur déficient. Avant de procéder, placez toujours les sliders de votre équaliseur en position Médiane. Évitez de couper de trop grandes plages de fréquences afin de ne pas limiter la dynamique du système. Prenez de grandes précautions lorsque vous équalisez en dessous des fréquences de coupures de votre système de sonorisation. La plupart des enceintes ne sont pas conçues pour travailler à 20Hz et les risques d'endommager vos H. P. s sont grands.

Veuillez-vous référer au “front panel art” situé dans la section en langue anglaise de ce manual.

Characteristiques du panneau avant sélecteur BYPASS (1)

En mode Bypass (sélecteur engagé), le signal d'entrée est dirigé directement vers la sortie et n'est pas affecté par les contrôles, exceptés les filtres low et high cut.

LED de BYPASS (2)

Cette LED s'illuminera lorsque le sélecteur Bypass sera engagé, indiquant que l'EQ et le contrôle de gain ne sont pas effectifs.

Filtre LOW CUT (3)

Filtre passeur-haut de fréquence de coupure variable de 5 Hz à 200 Hz. Sa pente est de 12 dB par octave. Ajustez ce contrôle à la valeur approximative de la fréquence de coupure basse du système d'enceinte.

Filtre HIGH CUT (4)

Filtre passeur-bas de fréquence de coupure variable de 5 kHz à 35 kHz. Sa pente est de 12 dB par octave. Réglez ce contrôle légèrement au-dessus de la fréquence de coupure haute du système d'enceinte.

Cette échelle multicolore indique le niveau de sortie.

GAIN (6)

Contrôle calibré pour le réglage du gain général de la section EQ. Le gain unitaire de la chaîne de traitement du signal peut être rétabli grâce à ce contrôle. Ainsi, si le réglage d'égalisation induit une perte de -6 dB le contrôle de gain pourrait être réglé sur +6 pour maintenir un gain unitaire au travers de l'équaliseur.

Section d'equalisation (7)

31 filtres de bandes de 1/3 d'octave. Les filtres possèdent un “Q” constant et sont centrés sur les fréquences standard ISO. Le registre effectif d'équivalence s'étend de 20 Hz à 20 kHz. L'atténuation et le gain maximum par bande sont de 15 dB.

Leds de localisation automatique du feedback (8)

À l'apparition du feedback, la LED correspondant à la bande de fréquence concernée s'illumine. Si le feedback est fort et intermittent, la LED restera allumée quelques secondes après sa disparition, vous permettant de repérer la bande de fréquence fautive et d'ajuster votre équaliseur. Cela vous permet de voir où se situe le feedback s'il disparaît avant qu'une correction n'ait pu être effectuée. S'il n'y a pas de feedback, la LED correspondant à la bande de fréquence représentant la plus haute énergie s'illuminera. Une LED allumée ne signifie pas obligatoirement la présence d'un feedback. Pour une performance optimale du système de localisation du feedback, utilisez un signal d'entrée à 0 dB (1V RMS).

Interrupteur de mise soustension (9)

Pressez l'interrupteur pour le mettre en position "ON". Une LED verte s'illumine indiquant la mise sous tension de l'unité.

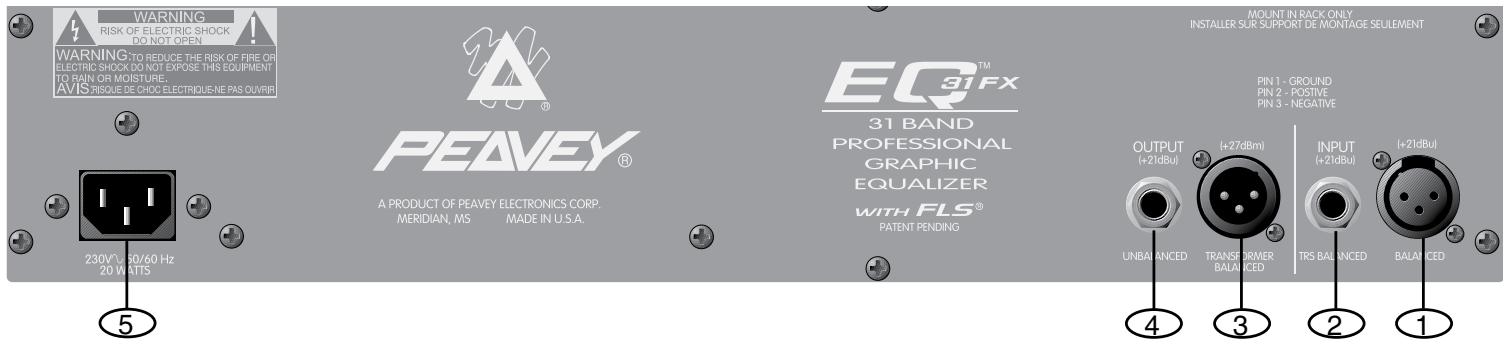

Entrée XLR (1)

Prise XLR femelle symétrisée électroniquement (pin 2 positif, pin 3 négatif).

Entrée JACK (2)

Prise Jack TRS (stéréo) fournissant une entrée symétrique avec une prise Jack stéréo (TRS) et un câble à deux conducteurs + blindage. Utilisé avec une prise Jack mono, l'entrée est asymétrique.

SORTIE XLR (3)

Une sortie mâle XLR fournit une sortie ligne symétrique aux autres éléments de l'équipement sono (amplis de puissance, etc...). Les sorties symétriques sont recommandées pour une réjection maximum des souffles, bruits de fond et autres interférences extérieures (pin 2 positif, pin 3 négatif).

Alimentation nécessaire:

230VAC / 50/60 Hz / 20 W.

Réponse fréquentielle:

Symétrique: 20 k Ohms (Impédance à la masse équivalente)

Impédance de sortie:

330 Ohms

Niveau maximum d'entrée:

+21 dBu (8.6 V RMS)

Niveau de sortie maximum:

+27 dBu (17 V RMS)

Niveau d'entrée nominal:

0 dBV (1 V RMS)

Niveau de sortie nominal:

0 dBV (1 V RMS)

Headroom en entrée:

21 dBu Nominal

Headroom en sortie:

27 dBu

Bruit en sortie:

EQ en bypass: -101 dBV

EQ en bypass: -95 dBV

Fréquences des filtres:

20, 25, 32, 40, 50, 63, 80, 100, 125, 160,

200, 250, 315, 400, 500, 630, 800, 1 k,

1.25 k, 1.6 k, 2 k, 2.5 k, 3.15 k, 4 k, 5 k,

6.3 k, 8 k, 10 k, 12.5 k, 16 k, et 20 kHz

Facteur q des filtres:

4.77

Boost et cut maximum des filtrés:

+/- 15 dB

Boost et cut maximum du gain général:

+/- 15 dB

Filtre coupe-bas:

12 dB Par Octave

Fréquence:

Min: 5 Hz

Max: 200 Hz

Filtre coupe-haut:

12 dB Per Octave

Fréquence:

Min: 5 kHz

Max: 35 kHz

Toutes les caractéristiques sont typiques sauf indications. 0 dBV = 1 Volt. Toutes les caractéristiques sont données pour un niveau de sortie nominal (0 dBV) sauf indications. Toutes les mesures s'appliquent pour la bande passante de 20 Hz à 20 kHz sauf indications.

NOTE: Caractéristiques mesurées à 1V RMS à l'entrée asymétrique. Tous les curseurs en position Médiane et sélecteurs désengagés sauf indications. Étant disponibles nos efforts constants pour l'amélioration de notre matériel, les caractéristiques et spécifications listées ici peuvent être modifiées sans préavis.
