MODE D'EMPLOI CS 800S PEAVEY
| A Ce symbole est utilisé pur indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de chic électrique. |
| A Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit. |
| ATTENTION: Risques de chic électrique – NE PAS OUVRIR! |
| ATTENTION: Afin de réduire le risque de chic électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune piece pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié. |
| AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet apparéil à la pluie ou à l'humidité. Avant d'utiliser cet apparéil, lisez les averissements supplémentaires situés dans le guide. |
Felicitations! Vous voici en possession du nouvel amplificateur de puissance stereo CS® 800S. Cette toute derniere version est la plus perfectionnee à ce jour, grace à sa technologie d'alimentation à commutation autorisant des performances de haute fidélité et de grande qualité. Qui plus est, cet apparéil n'occappe que deux espaces de baie, et pèse moins de 10,5kg. Ce modèle conserve les fonctionnalites de l'ancien CS 800X, fournissant des performances spectaculaires de sortie en deux ohms tout en maintainant les caractéristiques en 4 et 8 ohms. De plus, il présente les fantastiques normes de l'industrie au niveau de la bande passante, la vitesse de balayage de la tension de sortie et la distorsion. Le facteur d'attenuation de la nouvelle série « S » a été amélioré de manière significative. Les caractéristiques du nouvel Sauveu CS 800S sont les suivantes :
420 W RMS en 4 ohms.... 600 W RMS en 2 ohms (par canal) 820 W RMS en 8 ohms.... 1200 W RMS en 4 ohms (couple) - Compression DDT™ avec voyants DEL et interrupteur d'activation Vitesse de balayage de la tension de sortie : 40V/microseconde, mode stéreo, chaque canal - Bande passante: 10 ~Hz 50 kHz en 4 ohms, à la puissance nominale - Distorsion Harmonique Totale : moins de 403%, à la puissance nominale - Ronflement et bruit:100 dB en dessous de la puissance nominale, non pondéré Facteur d'attenuation: supérieur à 7000 en 4 ohms, 100 Hz, chaque canal
Le lourd transformateur est remplacé par une alimentation à commutation extrêmement fiable s'appuyant sur la topologie éprouvée des demi-ponts, ce qui permet d'obtenir une puissance de pointe de 1700 watts à partir d'une conception IGBT très performante. L'alimentation possède un système de surveillance thermique à repli proportionnel empêchant l'arrêt total de l'appareil à des températures de fonctionnement extrêmes. Le nouveau CS® 800S conserve le Système de Compression DDT™ breveté par Peavey qui élimine virtuellement toute possibilité d'échage. Le nouveau panneau arrière comportant des modules enchâssables, tant pour les entrées que les sorties, offrant une grande souplesse de raccordement, ainsi qu'une diversité de connecteurs. Deux ventilateurs CC à vitesse variable fournissant un refroidissement exceptionnel sur demande.

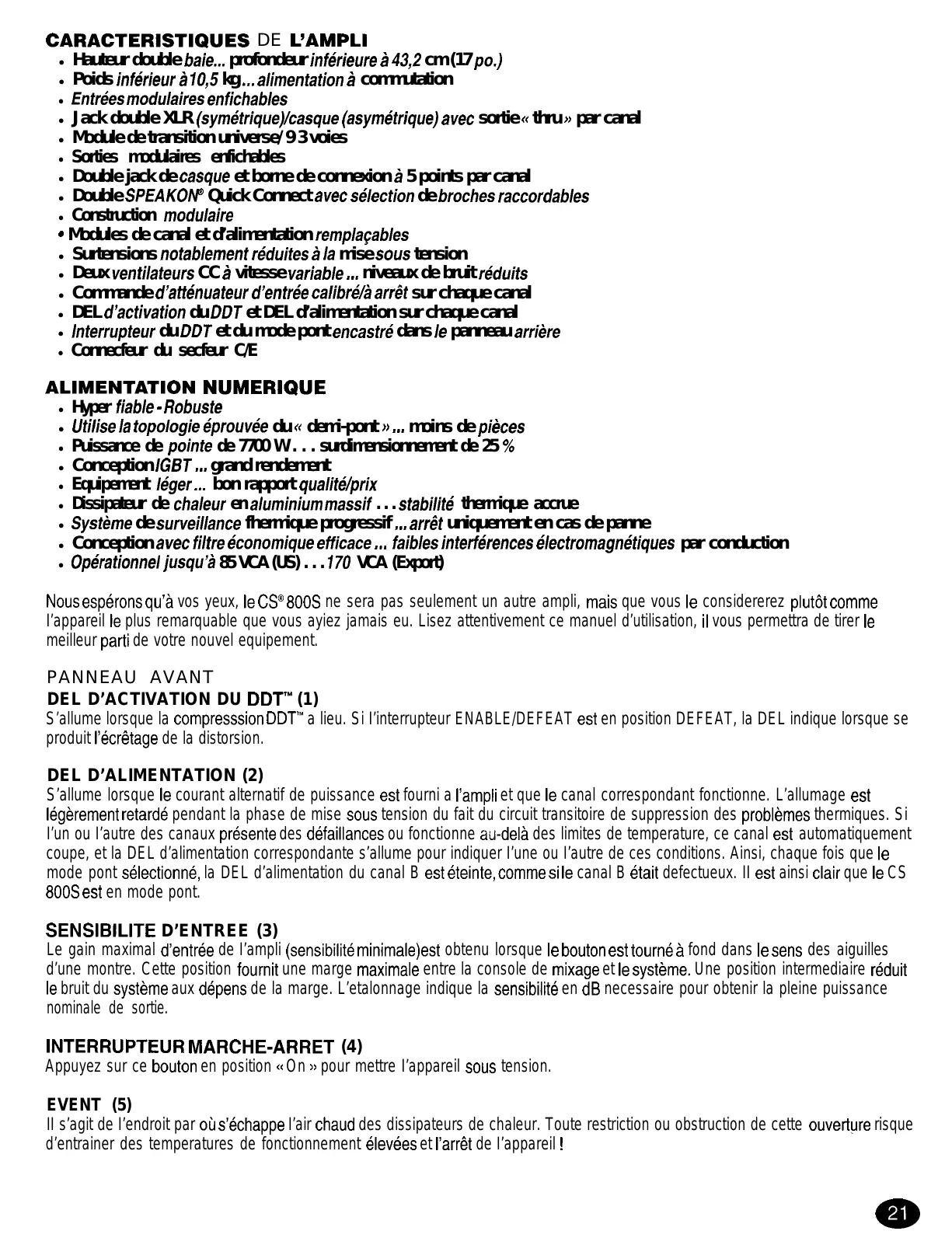

Characteristiques de l'ampli
Hauteur double baie... profondeur inférieure à 43,2 cm (17 po.) - Poids inférieur à 10,5 kg... alimentation à commutation - Entrées modulaires encastrables - Jack double XLR (symétrique)/casque (asymétrique) avec sortie « thru » par canal Module de transition universe/ 93 voies Sorties modulaires encastrables Double jack de casque et borne de connexion à 5 points par canal - Double SPEAKON® Quick Connect avec sélection de broches raccordables - Construction modulaire - Modules de canal et d'alimentation replacables - Surtensions notablement réduites à la mise sous tension - Deux ventilateurs CC à vitesse variable... niveaux de bruit réduits Commande atténuateur d'entrée calibrée/à arrêt sur chaque canal - DEL d'activation du DDT et DEL d'alimentation sur chaque canal - Interrupteur du DDT et du mode pont encastré dans le panneau arrêté - Connecteur du sélecteur C/E
Alimentation numerique
- Hyper fiable - Robuste Utilise la topologie éprouvée du « demi-pont »... moins de pièces Puissance de pointe de 7700 W... surdimensionnement de 25%
- Conception IGBT... grand rendement
- Équipement léger... bon rapport qualité/prix
- Dissipateur de chaleur en aluminium massif... stabilité thermique accrue
- Système de surveillance thermique progressif... arrêt uniquement en cas de panne
- Conception avec filtrage économique efficace... faibles interférences électromagnétiques par conduction Opérationnel jusqu'à 85 VCA (US)... 170 VCA (Export)
Nous espérons qu'à vos yeux, le CS® 800S ne sera pas seulement un autre ampli, mais que vous le considérerez plutôt comme l'appareil le plus remarquable que vous ayiez jamais eu. Lisez attentivement ce manuel d'utilisation, il vous permettra de tirer le meilleur parti de votre nouvel équipement.
DEL d'activation du DDT™ (1)
S'allume lorsque la compression DDT™ a lieu. Si l'interrupteur ENABLE/DEFEAT est en position DEFEAT, la DEL indique lorsque se produit l'échappement de la distorsion.
DEL d'alimentation (2)
S'allume lorsque le courant alternatif de puissance est fourni à l'ampli et que le canal correspondant fonctionne. L'allumage est légèrement retardé pendant la phase de mise sous tension du fait du circuit transitoire de suppression des problèmes thermiques. Si l'un ou l'autre des canaux présente des défaillances ou fonctionne au-delà des limites de température, ce canal est automatiquement coupé, et la DEL d'alimentation correspondante s'allume pour indiquer l'une ou l'autre de ces conditions. Ainsi, chaque fois que le mode pont est sélectionné, la DEL d'alimentation du canal B est éteinte, comme s'il le canal B était déficient. Il est ainsi clair que le CS 800S est en mode pont.
Sensibilite d'entree (3)
Le gain maximal d'entrée de l'ampli (sensibilité minimale) est obtenu lorsque le bouton est tourné à fond dans le sens des aiguilles d'une montre. Cette position fournit une marge maximale entre la console de mixage et le système. Une position intermédiaire réduit le bruit du système aux dépens de la marge. L'étalonnage indique la sensibilité en dB nécessaire pour obtenir la pleine puissance nominale de sortie.
Interrupteur marche-arret (4)
Appuyez sur ce bouton en position « On » pour permettre l'appareil sous tension.
Il s'agit de l'endroit par où échappe l'air chaud des dissipateurs de chaleur. Toute restriction ou obstruction de cette ouverture risque d'entraîner des températures de fonctionnement élevées et l'arrêt de l'appareil!
Disjoncteur (6)
Le CS® 800S utilise un disjoncteur au lieu d'un fusible principal sur secteur. Ce disjoncteur limite le courant vers l'alimentation numérique et la protege donc des surchauffes et des évventuelles destructions causées par des défaillances de l'amplificateur. La valeur du courant de declenchement a été soignement pour permettre une alimentation de sortie continue tout en protegeant l'alimentation de manière adequate. Normalement ce disjoncteur ne se declenché que s'il existe une défaillance des circuits de l'ampli faisant passer un courant secteur trop fort. Toutefois, des conditions d'utilisation anormales, telles qu'un court-circuit sur l'un ou l'autre des canaux ou un fonctionnement continu en surcharge ou en écrêtage, particulièrement sous une charge de 2 ohms, declenchent le disjoncteur. Dans ce cas, il convient de les remettre en position initiale et d'éliminer la cause du declenchement. Lorsqu'un disjoncteur se declenché, son bouton est sorti d'environ 12,7 mm (1/2 po.) et il suffit de l'enforcer pour le remettre en place. Ce bouton dépasse d'environ 6,35 m (1/4 po.). Si ce type de disjoncteur « thermique » se declenché, il suffit d'enforcer son bouton pour le remettre à l'état initial après avoir attendu un instant qu'il refroidisse. Si le disjoncteur se declenché à chaque tentative de remise à l'état initial, l'appareil doit être porté a un technicien qualifié pour reparation.
Connecteur secteur CIE (7)
Le CS® 800S est équipé d'un connecteur CIE universel, qui ne peut recevoir qu'un cordon à trois fils à haut rendement, ref. 14 AWG 3 doté d'une prise CA avec fiche de mise à la terre. Ce cordon doit être connecté à un circuit secteur indépendant pouvant supporter un minimum de 15 AMPS de manière continue. Cela est particulièrement important si vous prévoyez de l'utiliser régulièrement à une puissance élevée. Si la prise utilisée n'a pas de fiche de terre, un adaptateur doit être utilisé, et le troisième fil doit être connecté à la terre correctement. Ne cassez jamais la fiche de terre du cordon à 3 fils. Évitez d'utiliser des rallonges électriques ; si leur utilisation est obligatoire, assurez-vous qu'elles sont d'un type à trois fils avec une taille de fil minimum ref. 14 AWG. L'utilisation de fils plus fins limite en effet considérablement la puissance de l'amplificateur. La connexion de tous les équipements électriques doit toujours être effectuée par un electricien qualifié. Pour éviter les risques de chocs électriques ou d'incendies, assurez-vous que l'amplificateur est correctement mis à la terre.
Interrupteur du DDT™ (8)
Cet interrupteur sert à activer ou désactiver le compresseur DDT™.
Interrupteur de mode (9)
Cet interrupteur sert à sélectionner le mode de fonctionnement STEREO ou BRIDGE (pont)
MODULE D'entree B1(10)
Le module d'entrée standard livré avec chaque amplificateur s'appelle le MODULE B1. Sur chaque canal, il offre à la fois l'entrée électronique XLR symétrique et l'entrée casque quasi-symétrique, utilisant le nouveau connecteur « combo » de Neutrik afin de réduire l'encombrement du panneau avant.
Entres femelles XLR (11)
Elles sont connectées à un double circuit d'AMPLIOP qui offre un très faible bruit et un rapport de rejet extrêmement élevé en mode commun, afin de minimiser les interférences extérieures.
Entre les 2 connecteurs XLR se trouve un interrupteur encastré (13) qui permet à l'utilisateur de sélectionner la polarité souhaitée (phase) des entrées XLR. Cet interrupteur étant du type à pouvoirs, un « outil » de petit diamètre est nécessaire pour opérer la sélection. En position sortie (par défaut), la polarité est positive sur la broche n° 3, la broche n° 2 est négative, la n° 1 étant la terre. Cette polarité est utilisée sur la plupart des amplificateurs Peavey. Bien qu'elle ne représente pas la « norme » mondiale de l'industrie (CIE), elle a été choisie par Peavey il y a plus de 20 ans, et continue donc à être utilisée aux fins d'homogénéité avec les appareils anciens et actuels. Si cet amplificateur est utilisé avec des appareils de la concurrence basés sur la norme de polarité CIE, le bouton doit être enfoncé : la broche n° 2 devient positive, la n° 3 négative, et la n° 1 la terre. Comme pour tout matériel électronique, la polarité (phasing) est importante du fait que les enceintes associées à cet ampli doivent être en phase avec toutes les autres montées sur d'autres amplificateurs. Si un système de haut-parleur « pousse » pendant que l'autre « tire », une sévère « annulation » du son peut en résulter. Le changement de polarité par cet interrupteur a le même effet que l'inversion de polarité sur les connexions des haut-parleurs en sortie.
Jacks d'entrée casque femelles de 6,3 mm (1/4 po.) (12)
Au milieu du « combo », les connecteurs sont aussi connectés à un circuit d'entrée unique et « quasi-symétrique ». Au cours de l'utilisation, ces jacks de 6,3 mm (1/4 po.) ne sont pas « reliés au châssis » mais connectés à la terre par un circuit d'impédance relativement basse, faisant partie d'un circuit d'élimination de masse associé à l'entrée. Cette caractéristique permet normalement un fonctionnement sans ronflement lorsque des raccordements de câbles courts sont réalisés sur cette entrée à partir de diverses sorties de cet ampli et d'autres équipements montés sur la même baie. Ce circuit « quasi-symétrique » est « automatique », et est virtuellement transparent en utilisation normale. Il ne peut pas être inactif.
Chaque canal comporte aussi un jack fémelle de casque (14), appelé « thru », qui offre une grande souplesse de raccordement. Lorsque les connecteurs d'entrée XLR (11) sont utilisés, ce jack « thru » est la sortie du circuit d'entrée électronique équilibré, et peut donc servir de « sortie ligne » (line out) pour connecter d'autres jacks d'entrée sur cet ampli ou d'autres amplis de la même baie. Par conséquent, une entrée équilibrée de mixage peut être connectée à l'ampli par le connecteur XLR et ensuite distribuée localement grâce au jack « thru ». Ou encore... quand le jack de 6,3 mm (1/4 po.) de l'entrée casque (12) est utilisé en entrée, le jack « thru » devient une entrée « coulée » (similaire à un cordon Y), permettant encore à ce signal d'entrée d’être raccordé à l’autre jack d’entrée de cet ampli ou d’autres amplis du système.
Des modules d'entrée supplémentaires sont disponibles chez votre distributeur agréé Peavey. Celui-ci vous fournira tous les détails sur ces accessoires ainsi que les instructions d'installation.
MODULE de SORTIE PI (15)
Le module standard de sortie livré avec chaque amplificateur s'applique au MODULE P1. Sur chaque canal, il offre à la fois des jacks de 6,3 mm (1/4 po.) et des sorties après haut-parleur avec borne de connexion à 5 points. Pour chaque canal, les sorties sont en parallèle ; par conséquent, les câbles de connexion de haut-parleur peuvent être terminés par des prises de casque de 6,3 mm (1/4 po.), des fiches bananes ou des fils nus à utiliser avec les bornes de connexion. Pour les applications de forte puissance continue, l'utilisation des bornes de connexion est recommandée. Toutefois, une attention particulière doit être accordée à la mise en phase correcte des haut-parleurs. Les bornes rouges représentent les sorties de signal de chaque canal, les noires étant reliées à la masse. Les bornes rouges doivent être connectées aux entrées positives des haut-parleurs associés. Pour le fonctionnement en mode « pont », seules les bornes rouges sont utilisées, et la charge du haut-parleur est connectée entre les deux bornes rouges. La borne rouge associée au canal A doit être considérée comme la sortie positive du système et doit être connectée à l'entrée positive du système de haut-parleur associé.
Indépendamment des connexions utilisées, la charge minimale en parallèle du haut-parleur doit toujours être limitée à 2 ohms par canal ou 4 ohms en mode pont, quelle que soit l'application. Le fonctionnement sous des charges de 4 ohms par canal ou 8 ohms en mode pont est plus souhaitable pour les applications de longue durée, car l'amplificateur chauffe moins avec ces charges. Le fonctionnement au-dessus de 4 ohms par canal, et même dans des conditions de circuit ouvert, est always considéré sur, alors que le fonctionnement de longue durée au-dessous de 2 ohms risque d'entraîner un arrêt temporaire de l'ampli à cause du circuit de limitation thermique.
VUE Arriere du MODULE de SORTIE PI (16)
Le schéma ci-dessus illustre le câblage du MODULE P1. Remarquez que celui-ci est à l'envers. Il s'agit de la position recommandée pour reconnecter ce module ou tout autre module. Lorsque les connexions correctes des fiches à languettes de 6,3 mm (1/4 po.) sont effectuées, le module peut être pivoté vers le haut, inséré dans le panneau arrière du CS® 800S et les vis du panneau peuvent être replacées. AVERTISSEMENT: Le CS 800S ne doit jamais fonctionner lorsque les modules d'entrée ou de sortie sont retirés. La circulation d'air des ventilateurs s'échapperait en effet de ces ouvertures au lieu de passer dans l'ampli et les composants d'alimentation, et ne refroidirait ainsi pas correctement ces éléments.
Suivent plusieurs vues arrière d'un autre module ainsi que les divers plans de câblage. Le schéma ci-dessus et les suivants sont fournis de façon que ces modules puissent être correctement câblés. Effectuez toujours une deuxième vérification du câblage. Un module mal câblé peut entraîner de graves problèmes audio, et, dans le pire des cas, la déterioration et la panne du haut-parleur. Dans tous les cas, les codes de couleur des fils sont indiqués. Les doubles fils rouge et jaune sont les sorties de puissance de l'ampli et ne sont pas interchangeables. Les fils noirs sont les connexions à la terre de l'ampli et sont interchangeables.
MODULE de SORTIE S1(17)
Un autre module de sortie disponible sur cet ampli s'applique au MODULE S1. Il est équipÉ de connecteurs doubles SPEAKON® Quick et offre une possibilité de raccordement unique pour cabler ces connecteurs de façon à satisfaire spécifiques aux exigences de certaines applications de haut-parleurs. Le SPEAKON est un connecteur à 4 fils dont les connexions sont 1+,1-,2+ et 2-. Selon les besoins, ces connexions peuvent être utilisées de diverses manières. Le connecteur SPEAKON est largement répandu, particulièrement en Europe.
VUE Arriere du MODULE de SORTIE S1- mode STEREO a FAIBLE courant (18)
Le module S1 est livré câblé comme suit : 1+ est la sortie du signal du canal et 1- est la masse du canal. Il s'agit d'un standard de fait pour la plupart des systèmes de haut-parleurs de faible à moyenne puissance. Ce câblage permet la connexion d'une enceinte au canal A, et d'une autre au canal B. Les connexions 2+ et 2- ne sont simplement pas utilisées dans cette application! Les languettes 2+ et 2- servent à « stocker » les cavaliers en vue d'un usage ultérieur.
VUE Arriere du MODULE de SORTIE S1- mode STEREO a FORT courant (19)
De nombreux systèmes de haut-parleurs plus puissants utilisent les capacités complètes du connecteur SPEAKON en parallélisant 1+ et 2+ d'une part, et 1− et 2− d'autre part. Ce câblage améliore les possibilités de maîtrise du courant et réduit les pertes. La plupart des « subs » équipés du SPEAKON sont connectés de cette manière. Ce module peut être facilement recâblé dans cette configuration à l'aide des cavaliers fournis se trouvant à l'arrière du module. Normalement, quatre cavaliers sont branchés dans une configuration sans connexion pour le « stockage ». Dans ce cas, pour chacun des canaux, un cavalier est connecté entre 1+ et 2+ et un autre entre 1− et 2−, soit au total quatre cavaliers. Le schéma ci-dessus illustre le câblage des cavaliers.
VUE Arriere du MODULE de SORTIE S1- mode PONT (20)
Ce module peut être recâblé pour permettre aux connecteurs SPEAKON de constituer les sorties couplées, toutes deux en parallèle. Cet arrangement permet par exemple de connecter deux enceintes de 8 ohms en parallèle au CS® 800S en mode pont. Dans ce cas, le câblage s'effectue comme suit : 1+ sur les deux connecteurs reliés au signal de sortie du canal A ; 1- sur les deux connecteurs reliés au signal de sortie du canal B ; 2+ et 2- sur les deux connecteurs non utilisés ; les fils de masse des canaux A et B ne sont pas utilisés (branchés sur des bornes flottantes isolées) ! Ce câblage nécessite un cavalier par canal, soit au total deux ; les deux autres étant stockés ! Là encore, un schéma de câblage est fourni : étudiez-le attentivement avant d'effectuer le câblage.
VUE Arriere du MODULE de SORTIE S1- mode bi-amp (21)
La combinaison de câblage final est réellement une évolution naturelle de la possibilité en SPEAKON avec ses connexions 8 quatre fils. La configuration bi-amp est également préférée pour la plupart des systèmes de renforcement du son. Cela sera discuté plus loin dans ce manuel. Les broches SPEAKON utilisées typiquement dans une enceinte bi-amp sont : 1 += BAS+ ; 1 -= BAS- ; 2+= HAUT+ ; 2-= HAUT-. Avec la combinaison de câblage ci-dessus, 2 enceintes bi-amp peuvent être connectées à un CS® 800S par les deux connecteurs SPEAKON. D'abord, le CS® 800S doit être configuré en mode bi-amp, chaque signal de canal provenant d'une transition adéquate ; dans ce cas, la configuration est la suivante : le canal A représente les « basses » et le canal B « hautes ». Le câblage est : 1+ sur les deux connecteurs reliés au signal de sortie du canal A ; 1- sur les deux connecteurs reliés au fil de masse du canal A ; 2+ sur les deux connecteurs au signal de sortie du canal B ; 2- sur les deux connecteurs reliés au fil de masse du canal B. Cette configuration nécessite deux cavaliers par canal, soit au total quatre. Là encore, étudiez attentivement le câblage du module !
Installation et connexion
L'amplificateur de la série CS® 800S est conçu pour fournir les performances et la qualité de son exigées pour une utilisation personnelle ou de studio. Il est suffisamment résistant pour une installation à des fins commerciales. Son montage est une configuration en baie standard, il mesure 88,9 mm (3-1/2 po.) de hauteur et il est refroidi par deux ventilateurs internes à vitesse variable. Toutes les connexions d'entrée et de sortie se trouvent sur le panneau arrière. Le panneau avant comporte les DEL d'alimentation, d'activation de la compression DDT, de sensibilité de l'entrée calibrée/à arrêt, ainsi que le commutateur marche-arrêt.
Installations industrielles et commercales
Pour ce genre d'installation qui exige un fonctionnement à haute puissance continu, le CS 800S doit être installé dans une baie E.I.A. standard de 46,3 cm (19 po). Il n'est pas nécessaire de ménager un espace entre les amplificateurs de la pile car les ventilateurs absorbent l'air extérieur par l'arrière, et le rejettent par le devant. Toutefois, une source d'air FRAIS doit être fournie à l'amplificateur s'il est monté en pile. Les ventilateurs exigent en effet une source d'air qui n'a pas été réchauffée par le reste du matériel. S'il est froid, l'amplificateur démarre toujours avec le ventilateur en vitesse basse, qui est la vitesse d'exploitation normale et ne change que si l'amplificateur est utilisé à des niveaux élevés d'une manière continue. Lorsque cela se produit et que la température de l'amplificateur augmente, les circuits de détection thermique de l'ampli déclenchent la vitesse élevée des ventilateurs. Selon l'état du signal et la charge de l'amplificateur, les ventilateurs peuvent continuer à fonctionner à haute vitesse ou passer à la vitesse basse, si besoin est. Ces deux types de fonctionnement sont tout à fait normaux.
Si le refroidissement est inadéquat (air réchauffé, réduction du flot d'air causée par un blocage des orifices d'entrée et de sortie de l'amplificateur, surtension ou court-circuit de celui-ci), le système de détection thermique de l'amplificateur peut provoquer un arrêt temporaire du canal affecté. Dans ce cas, la DEL de ce canal, située sur le panneau avant, s'éteint. Selon la quantité d'air frais disponible, le canal redevient opérationnel relativement vite et sa DEL s'illumine de nouveau. Il est cependant important de rechercher la cause de l'arrêt thermique et d'y remédier. S'il n'existe pas de court-circuit ou de survoltage et que l'air entre et sort normalement de l'amplificateur, vous devez vous assurer que tous les amplificateurs de la pile disposent de suffisamment d'air frais. En règle générale, plus le matériel dispose d'air frais, mieux il fonctionne.
Installation domestique et de STUDIO
Le CS 800S peut être monté dans n'importe quelle configuration avec la plupart des applications de faible ou moyenne puissance. Dans la mesure du possible, il est préférable de l'installer au sommet de la pile de matériel, afin d'éviter le surchauffement éventuel d'équipements sensibles à l'air chaud ascendant qu'il dégage. En règle générale, l'utilisation personnelle ou en studio ne nécessite pas le fonctionnement du ventilateur à haute vitesse. Toutefois, s'il le ventilateur fonctionne à vitesse élevée, il est probable que les précautions nécessaires à un refroidissement adéquat n'ont pas été prises. Des sérieux problèmes de refroidissement se produisent si le CS 800S est enfermé dans un meuble, par exemple, même s'il est utilisé à faibles niveaux. Un court-circuit imprévu ou une
surmodulation répétée peuvent également provoquer un arrêt thermique temporaire. Par ailleurs, les circuits électriques et les câbles de la plupart des habitations ne sont que de 15 amps. Deux CS 800S utilisés en même temps peuvent facilement provoquer le déclenchement d'un disjoncteur de 15 amps en cas de surcharge importante.
Mode PONT
La raison d'être et l'utilisation du mode pont des amplificateurs stéréo sont souvent mal comprises. En termes simples, lorsqu'un amplificateur a deux canaux est utilisé en mode PONT, il est converti en un système à un seul canal dont la PUISSANCE NOMINALE est égale à la somme des puissances nominales des deux canaux et dont la CAPACITE DE CHARGE est le double de celle de chaque canal. Le CS 800S a une puissance de 600 watts RMS par canal en 2 ohms. Par conséquent, la puissance nominale du pont est de 1 200 watts RMS en 4 ohms (charge minimale). Pour permettre l'amplificateur en mode pont, mettez le commutateur sur la position « BRIDGE » (pont), ce qui connecte la charge située entre les bornes de connexion ROUGES de chaque canal, désigne le canal A comme canal d'entrée et désactive les fonctions du canal B.
Une application commune de l'exploitation en mode pont est de faire passer le son dans des systèmes de diffusion publique. En mode pont, le CS 800S est capable de faire passer directement le son émis par des systèmes de 70V sans l'intervention de transformateurs onéreux. L'avantage d'une telle application est le faible coût. L'utilisation de systèmes de distribution de 70V est extrêmement courante lorsque de nombreux haut-parleurs relativement petits sont utilisés pour la diffusion de musique d'arrière-fond et d'appels par haut-parleur. Ces systèmes exigent en effet l'utilisation d'un transformateur de 70V par haut-parleur. Le mode pont sert aussi fréquemment dans le cas des applications pour lesquelles des niveaux très élevés sont exigés pour reproduire fidèlement les fréquences extrêmement basses. Dans ce cas, il est normalement nécessaire d'employer 2 ou 4 haut-parleurs pour pouvoir absorber les niveaux de puissance élevés. En mode pont, l'impédance doit être 4 ou 8 ohms, et jamais en-dessous de 4 ohms. Il est également nécessaire que l'enceinte des haut-parleurs soit capable de fonctionner fiablement avec 1 200 watts.
Compression DDT™
Le système breveté de compression DDT™ de Peavey permet à l'ingénieur du son de maximiser les performances de l'ensemble amplificateur/haut-parleurs en empêchant l'amplificateur d'avoir une marge insuffisante (écrêtage). Ce système de compression est activé par un circuit original qui détecte les signaux susceptibles de survolter l'amplificateur, et active la compression (réduit le gain d'amperage) lorsque l'écrêtage est imminent. Le seul but de la compression est donc l'écrêtage lui-même et ne nécessite aucun réglage. Cette technique permet à l'amplificateur de tirer le meilleur parti de chaque watt disponible tout en minimisant l'écrêtage et la distorsion, réduisant ainsi les risques d'endommagement des haut-parleurs. La compression DDT représente une solution automatique aux problèmes d'écrêtage. L'amplificateur CS 800S étant protégé des surcharges par un disjoncteur, la compression DDT joue un rôle d'autant plus important qu'elle permet des performances ininterrompues en empêchant les canaux de souffrir d'un écrêtage ou d'une surmodulation éventuels. Bien que l'exploitation continue au niveau du survoltage puisse occasionnellement déclencher le disjoncteur, ce problème est minimisé par l'utilisation de la compression DDT. Il est par conséquent toujours recommandé d'activer le système de compression DDT.
