PV 2000 - Amplificateur de puissance PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	2 canaux, technologie Class AB
Alimentation électrique	230V AC, 50/60Hz
Dimensions approximatives	48.3 x 48.3 x 13.3 cm
Poids	18.1 kg
Puissance	2000 Watts (en mode stéréo)
Impédance	4 Ohms
Fonctions principales	Protection contre les courts-circuits, limiteur de puissance, refroidissement par ventilateur
Entretien et nettoyage	Nettoyage régulier des grilles de ventilation, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service après-vente Peavey
Informations de sécurité	Ne pas exposer à l'humidité, utiliser des câbles appropriés pour éviter les surcharges
Compatibilités	Compatible avec la plupart des systèmes audio professionnels

FOIRE AUX QUESTIONS - PV 2000 PEAVEY

Le PEAVEY PV 2000 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le bouton d'alimentation est en position 'ON'.

Le son est distordu ou faible, que faire ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien enfoncés. Ajustez les niveaux de gain et de volume sur l'appareil.

Comment connecter un microphone au PEAVEY PV 2000 ?

Utilisez un câble XLR pour connecter votre microphone à l'une des entrées XLR de l'appareil. Assurez-vous que le bouton de gain est réglé à un niveau approprié.

Les lumières du PEAVEY PV 2000 clignotent, que signifie cela ?

Un clignotement des lumières peut indiquer une surcharge ou une surchauffe. Éteignez l'appareil et laissez-le refroidir avant de le rallumer.

Comment régler l'égaliseur sur le PEAVEY PV 2000 ?

Utilisez les faders de l'égaliseur pour ajuster les fréquences basses, médiums et aiguës selon vos préférences sonores.

Puis-je utiliser le PEAVEY PV 2000 avec un ordinateur ?

Oui, vous pouvez connecter le PV 2000 à un ordinateur via une interface audio ou en utilisant un adaptateur approprié selon vos sorties disponibles.

Quel type de haut-parleur est compatible avec le PEAVEY PV 2000 ?

Le PEAVEY PV 2000 est compatible avec des haut-parleurs passifs ayant une impédance de 4 à 8 ohms.

Comment effectuer un reset d'usine sur le PEAVEY PV 2000 ?

Déconnectez l'appareil de l'alimentation, puis maintenez enfoncé le bouton de réinitialisation pendant que vous le rebranchez.

Le ventilateur du PEAVEY PV 2000 est bruyant, est-ce normal ?

Un certain bruit du ventilateur est normal pendant le fonctionnement. S'il devient excessif, vérifiez s'il y a des obstructions ou nettoyez-le.

Où trouver le manuel d'utilisation du PEAVEY PV 2000 ?

Vous pouvez télécharger le manuel d'utilisation sur le site officiel de Peavey dans la section support ou documentation.

MODE D'EMPLOI PV 2000 PEAVEY

Ce symbole est utilisé pur indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

A

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc Electrique – NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. 11 ne se trouve à l'intérieur aucune piece pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplementaires situés dans le guide.

A

Hum & Noise ^2 :

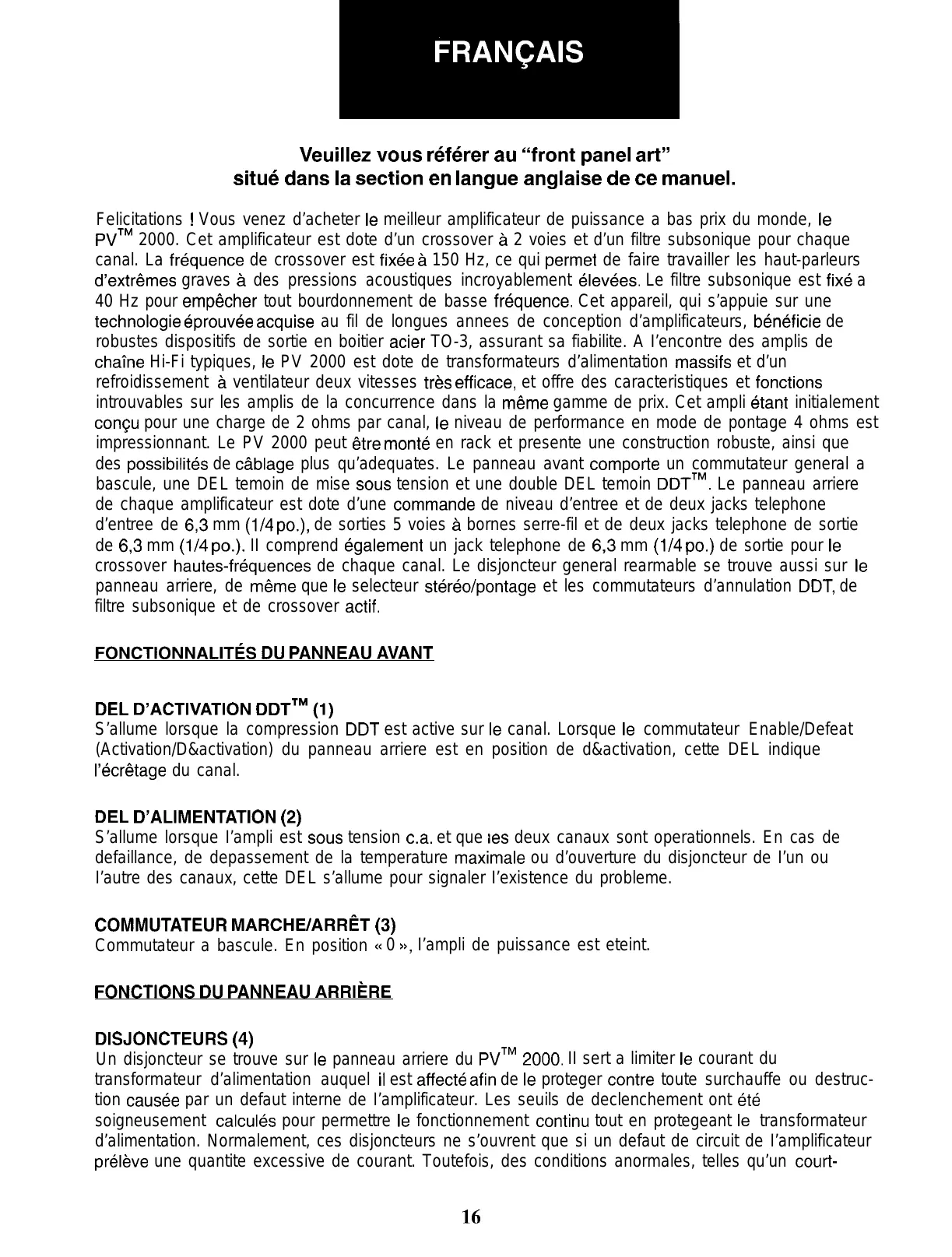

Veuillez vous référer au “front panel art” situé dans la section en langue anglaise de ce manuel.

Felicitations ! Vous venez d'acheter le meilleur amplificateur de puissance a bas prix du monde, le PV™ 2000. Cet amplificateur est dote d'un crossover à 2 voies et d'un filtre subsonique pour chaque canal. La fréquence de crossover est fixée à 150 Hz, ce qui permet de faire travailler les haut-parleurs d'extrêmes graves à des pressions acoustiques incroyablement élevées. Le filtre subsonique est fixé a 40 Hz pour empêcher tout bourdonnement de basse fréquence. Cet appareil, qui s'appuie sur une technologie éprouvée acquise au fil de longues annees de conception d'amplificateurs, bénéficie de robustes dispositifs de sortie en boitier acier TO-3, assurant sa fiabilite. A l'encontre des amplis de chaîne Hi-Fi typiques, le PV 2000 est dote de transformateurs d'alimentation massifs et d'un refroidissement à ventilateur deux vitesses très efficace, et offre des caracteristiques et fonctions introuvables sur les amplis de la concurrence dans la même gamme de prix. Cet ampli étant initialement conçu pour une charge de 2 ohms par canal, le niveau de performance en mode de pontage 4 ohms est impressionnant. Le PV 2000 peut être monté en rack et presente une construction robuste, ainsi que des possibilités de câblage plus qu'adequates. Le panneau avant comporte un commutateur general a bascule, une DEL temoin de mise sous tension et une double DEL temoin DDT™. Le panneau arriere de chaque amplificateur est dote d'une commande de niveau d'entree et de deux jacks telephone d'entree de 6,3 mm (1/4 po.), de sorties 5 voies à bornes serre-fil et de deux jacks telephone de sortie de 6,3 mm (1/4 po.). Il comprend également un jack telephone de 6,3 mm (1/4 po.) de sortie pour le crossover hautes-fréquences de chaque canal. Le disjoncteur general rearmable se trouve aussi sur le panneau arriere, de même que le selecteur stéréo/pontage et les commutateurs d'annulation DDT, de filtre subsonique et de crossover actif.

FONCTIONNALITÉS DU PANNEAU AVANT

DEL D'ACTIVATION DDT™ (1)

S'allume lorsque la compression DDT est active sur le canal. Lorsque le commutateur Enable/Defeat (Activation/D&activation) du panneau arriere est en position de d&activation, cette DEL indique l'écrêtage du canal.

DEL D'ALIMENTATION (2)

S'allume lorsque l'ampli est sous tension c.a. et que les deux canaux sont operationnels. En cas de defaillance, de dépassement de la temperature maximale ou d'ouverture du disjoncteur de l'un ou l'autre des canaux, cette DEL s'allume pour signaler l'existence du probleme.

COMMUTATEUR MARCHE/ARRÊT (3)

Commutateur a bascule. En position « 0 », l'ampli de puissance est eteint.

FONCTIONS DU PANNEAU ARRIÈRE

DISJONCTEURS (4)

Un disjoncteur se trouve sur le panneau arrière du PV™ 2000. Il sert a limiter le courant du transformateur d'alimentation auquel il est affecté afin de le protéger contre toute surchauffe ou destruction causée par un défaut interne de l'amplificateur. Les seuils de declenchement ont été soigneusement calculés pour permettre le fonctionnement continu tout en protegeant le transformateur d'alimentation. Normalement, ces disjoncteurs ne s'ouvrent que si un défaut de circuit de l'amplificateur prélève une quantite excessive de courant. Toutefois, des conditions anormales, telles qu'un court-

circuit dans l'un ou les deux canaux, le fonctionnement continu en surcharge ou en écrêtage (particulièrement en 2 ohms) causent le declenchement du disjoncteur. Dans ce cas, il suffit de mettre l'interrupteur general en position d'arrêt, de rearmer le disjoncteur et d'eliminer la cause de la surcharge.

Lorsque le disjoncteur se declenche, le bouton sort d'environ 2,5 cm et doit être enfoncé pour se rearmer. Normalement, le bouton de rearmement dépasse d'approximativement 6 mm. Si ce « thermorupteur » se declenche, il suffit de de le laisser refroidir pendant quelques instants puis de l'enfoncer pour le rearmer. N'OUBLIEZ PAS DE TOUJOURS ÉTEINDRE L'AMPLI AVANT DE RÉARMER LEDISJONCTEUR. Si le disjoncteur se declenche immediatement chaque fois que vous essayez de le rearmer, l'appareil doit être confié a un centre de reparation qualifie.

Panneau arrière

COMMUTATEUR DDT (5)

Ce commutateur permet d'activer ou de desactiver le compresseur DDT. Normalement, cette fonction doit être activée pour reduire les risques d'écrêtage ou de surcharge de l'un ou des deux canaux. Si la DDT est désactivée, une forte surcharge peut causer le declenchement des disjoncteurs pendant le fonctionnement. (Le fonctionnement du système de compression DDT est expliqué de façon détaillée plus loin dans ce manuel.)

COMMUTATEUR DE MODE (6)

Ce commutateur permet de choisir le mode de fonctionnement stereo ou pontage. Le mode de pontage doit être active avec prudence. La selection accidentelle de ce mode peut endommager les haut-parleurs, particulièrement en cas de bi-amplification. (Le mode de pontage est décrit de façon détaillée plus loin dans ce manuel.)

GAIN D'ENTRÉE (7)

Ces commandes permettent de régler le gain d'entree de chaque canal. Par consequent, elles déterminent le « volume » de chacun des canaux de l'ampli pour un niveau de signal d'entree donne. Le gain d'entree maximal (sensibilité nominale minimale) est obtenu lorsque le bouton est tourne à fond vers la droite, ce qui donne une marge de sécurité console de mélange/sonorisation maximale. Lorsque le bouton n'est pas tourne a fond vers la droite, le bruit de fond est reduit, mais au detriment de la marge de sécurité.

JACKS D'ENTRÉE HAUTE IMPÉDANCE (8)

Chaque canal est dote de 2 jacks d'entree stereo parallèles de 6,3 mm (1/4 po.). L'un des jacks peut ainsi servir d'entree conventionnelle et l'autre de « sortie ligne » (avec une bretelle) pour le branchement d'un autre jack d'entree sur cet amplificateur ou d'autres amplis et équipements. Ces jacks de 6,3 mm (1/4 po.) ne sont pas mis a la masse sur le chassis et offrent un circuit d'elimination de boucle de masse unique, associe avec chaque entree. Cela permet normalement un fonctionnement « sans ronflement » si des cables de raccordement de 6,3 mm (1/4 po.) relativement courts sont utilisés entre cet ampli et divers autres appareils montes sur le même rack. Les entrees sont équilibrées electroniquement pour reduire encore davantage le ronflement. Un jack stereo de 6,3 mm (1/4 po.) peut être utilisé sur l'entrée, la pointe étant la phase positive, l'anneau la phase negative et la tige, la masse. Un jack mono de 6,3 mm (1/4 po.) peut également servir a créer une entree asymétrique.

JACKS DE SORTIE CROSSOVER HAUTES FRÉQUENCES (9)

Ces jacks de sortie sont conçus pour le crossover. Lorsque le commutateur de crossover est enfoncé, le signal basses fréquences est automatiquement acheminé au canal A. Le signal hautes fréquences doit être branché sur l'entrée du canal B a partir de ce jack. Si les deux canaux sont utilisés pour les basses fréquences (en mode de pontage ou stereo), les jacks HI OUT (sortie hautes fréquences) peuvent être relies a un autre amplificateur afin d'obtenir la separation des aigus sur un système a 2 voies.

SORTIES HAUT-PARLEURS (10)

Chaque canal est pourvu de deux jacks de 6,3 mm (1/4 po.) et d'une barrette de raccordement 5 voies a bornes serre-fil. Ici encore, les sorties de chaque canal sont en parallèle, ce qui permet d'utiliser des jacks telephone de 6,3 mm (1/4 po.), des fiches banane ou des fils denudes pour le branchement des haut-parleurs. L'usage des bornes serre-fil est recommande pour les applications a haute puissance continue, a condition toutefois de veiller a ce que le branchement assure la mise en phase correcte des haut-parleurs.

CORDON D'ALIMENTATION c.a. — Modèles 120 V seulement (11)

Tous les amplificateurs de puissance série PV sont équipés d'un cordon d'alimentation haute capacité à 3 fils et d'une fiche standard avec broche de terre. Il doit être branché sur un circuit independant capable de supporter au moins 15 amperes en continu. Cela est particulièrement important pour les applications a haute puissance continue. Si la prise secteur n'est pas dotée d'une broche de terre, un adaptateur de mise a la terre approprié doit être utilise, son fil étant correctement relié à la terre. Ne retirez jamais la broche de terre d'un appareil, quel qu'il soit. Elle assure votre sécurité.

Le recours a des rallonges doit, dans la mesure du possible, être évité. Toutefois, en cas de besoin, utilisez toujours un cordon a 3 conducteurs d'un calibre minimum de 14 AWG. L'usage de conducteurs plus faibles limiterait considerablement la capacité de puissance de cet amplificateur. Faites toujours appel a un électricien qualifié pour l'installation de tout nouvel équipement électrique. Pour éviter les risques de choc électrique ou d'incendie, assurez-vous toujours que l'amplificateur est correctement mis a la terre.

COMMUTATEUR DE CROSSOVER (12)

Ce commutateur permet d'utiliser la fonction de crossover de l'amplificateur. Lorsqu'il est enfoncé, les basses fréquences sont automatiquement acheminees au canal correspondant. Les hautes fréquences sont envoyées au jack de sortie hautes fréquences (HI OUT), lequel peut être relié soit a l'autre entree du canal, soit a un autre ampli. La fréquence de crossover est fixée a 150 Hz.

COMMUTATEUR DE FILTRE SUBSONIQUE (13)

En position enfoncee, ce commutateur fournit un filtre passe-haut de 40 Hz au canal correspondant. Cela coupe les fréquences ultra-basses afin de proteger les haut-parleurs contre un mouvement de membrane excessif. L'attenuation des basses fréquences est de 18 dB par octave.

INSTALLATION ET BRANCHEMENT

Les amplificateurs professionnels de la série PV sont conçus pour être durables dans les installations commerciales et offrent le niveau de performances requis pour les applications residentielles ou de studio. Ces appareils presentent la hauteur de montage en rack standard et sont refroidis par un ventilateur automatique interne à deux vitesses. Toutes les connexions d'entree et de sortie se trouvent sur le panneau arrière, qui comporte également les commandes de niveau, les selecteurs et les disjoncteurs rearmables. Le panneau avant est dote des temoins DEL de mise sous tension et d'activation du système DDT, ainsi que du commutateur general.

INSTALLATIONS INDUSTRIELLES ET COMMERCIALES

Pour les installations commerciales ou autres exigeant un fonctionnement a haute puissance continu, les amplificateurs doivent être montes sur un rack standard de 48 cm (19 po.). Il n'est pas nécessaire de laisser un espace entre les amplis, étant donné que chaque ventilateur aspire l'air frais de l'arrière et rejette l'air chaud par l'avant. Toutefois, une source d'air «FRAIS» doit être prevue pour les amplificateurs montes en rack. Les ventilateurs internes doivent disposer d'une source d'air qui n'est pas chauffe par d'autres équipements. A la mise sous tension, le ventilateur demarre en basse vitesse et y reste a moins que des niveaux élevés de puissance continue se presentent. Dans ce cas, le

« radiateur » de l'ampli chauffe et le circuit de detection thermique automatique fait passer le ventilateur en haute vitesse. Selon la puissance du signal et la charge de l'amplificateur, le ventilateur continue de tourner a haute vitesse ou alterne entre les vitesses haute et basse. Ceci est tout a fait normal. Si le refroidissement est insuffisant du fait du prechauffage de l'air, si une reduction du debit d'air se produit à la suite de l'obstruction des ouvet-tures d'admission/évacuation, ou si l'amplificateur est serieusement surcharge ou court-circuit& le système de detection thermique peut eteindre l'appareil temporairement. Selon la quantite d'air de refroidissement disponible, l'amplificateur devrait se rallumer relativement vite, ce qui est indique par l'illumination de la DEL de mise sous tension. Dans tous les cas, les mesures appropriées doivent être prises pour determiner la cause de l'arrêt automatique. Si l'amplificateur n'est pas serieusement surcharge ou court-circuité et que la circulation d'air est normale, les dispositions nécessaires doivent être prises pour procurer un environnement plus frais a tous les amplificateurs. En règle générale, plus l'environnement dans lequel un équipement electronique est utilisé est frais, plus sa durée de vie utile est longue.

INSTALLATIONS RÉSIDENTIELLES ET DE STUDIO

Pour la plupart des applications basse et moyenne puissance, l'amplificateur de puissance peut être monté dans n'importe quelle configuration. Il est toutefois preferable, dans la mesure du possible, de le placer en haut d'une pile d'appareils. Cela évite les risques de surchauffe des appareils sensibles, causée par la chaleur emanant de l'ampli de puissance. En règle générale, l'utilisation residentielle ou en studio ne cause jamais le declenchement de la haute vitesse du ventilateur. Cependant, le passage en haute vitesse peut indiquer que les mesures nécessaires n'ont pas été prises pour assurer une ventilation adequate. N'oubliez pas que s'il est enferme dans une armoire, un amplificateur de série PV presentera de sérieux problèmes de refroidissement, même à bas niveau de puissance. Ici encore, un court-circuit accidentel ou une surcharge prolongée peuvent causer l'arrêt automatique par le thermorupteur et/ou declencher les disjoncteurs d'alimentation. D'autre part, la plupart des câblages et circuits residentiels sont de 15 A. En cas de surcharge serieuse, un PV 2000 peut causer le declenchement d'un disjoncteur de 15 A.

MODE DE PONTAGE

En réalité, le fonctionnement et l'usage du mode de pontage des amplificateurs stereo sont généralement mal compris. En termes simples, lorsqu'un amplificateur stereo est utilisé en mode de pontage, il est converti en mono et sa puissance nominale devient la somme des deux canaux avec une charge nominale double de celle de chacun des canaux stereo. Par exemple, la puissance nominale du PV 2000 est de 1000 watts RMS en 2 ohms. La puissance nominale en pontage est de 2000 watts RMS en 4 ohms (charge minimale). Le fonctionnement en mode de pontage est obtenu en mettant le commutateur de mode en position « BRIDGE », ce qui connecte le fil positif du haut-parleur a la borne rouge du canal A et le fil negatif a la borne rouge du canal B ;le canal A sert alors de canal d'entree. Toutes les fonctions d'entree du canal B deviennent alors inoperantes. Une autre application du mode de pontage est l'alimentation de systemes de distribution du son sur les sonorisations de très grande taille. Ce mode est également couramment utilisé pour l'alimentation des haut-parleurs d'extremes graves où des niveaux de puissance très élevés sont requis pour reproduire les fréquences extremement basses. Les enceintes abritent alors 2 ou 4 haut-parleurs pour supporter les niveaux de puissance utilises. En mode de pontage, l'impedance doit être de 4 ou 8 ohms - jamais inférieure a 4 ohms !

DDT

Le circuit de compression DDT (technique de detection de distorsion) brevete de Peavey permet a l'ingénieur du son d'optimiser le rendement amplificateur/haut-parleurs en empêchant l'ampli de puissance d'être a court de marge de sécurité (écrêtage). Ce système de compression est active par un circuit exclusif qui détecte les conditions de signal susceptibles de surcharger l'amplificateur et active la compression (reduit le gain de l'ampli) lorsque l'écrêtage est imminent. Le seuil de compression s'écrête alors de lui-même et aucune commande de seuil particulière n'est utilisee. Cette technique utilise efficacement chaque precieux watt a la disposition de l'amplificateur de puissance pour reproduire le

signal tout en minimisant l'écrêtage et la distorsion, reduisant ainsi considerablement les risques de degradation et d'endommagement des haut-parleurs. Le système DDT constitue une solution automatique au problème d'écrêtage des amplis de puissance. Les amplis de série PV utilisant des disjoncteurs pour la protection contre les surtensions, le rôle du système DDT est encore plus important pour le maintien du fonctionnement en empêchant l'écrêtage et la surcharge de chacun des canaux. Bien que le fonctionnement prolongé en crête puisse causer le declenchement des disjoncteurs, grace au DDT, ce problème est minimisé. C'est pourquoi le système de compression DDT devrait toujours être active.
