MODE D'EMPLOI MM-8848 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit. ATTENTION: Risques de choc électrique – NE PAS OUVRIR! ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié. AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen. • Ocho entradas de control analógicas que pueden utilizarse para controlar un dispositivo en una vista de MediaMatrix. • Ocho salidas de control digitales que pueden utilizarse para excitar dispositivos de lógica externos con niveles TTL. • Conector de 9 terminales tipo D (trapezoidal) para interfaz digital. La interfaz Break-Out-Box (BoB) de la serie MM-8800 de MediaMatrix® proporciona un medio para interconectar los bastidores MainFrame, MiniFrame y X-Frame de MediaMatrix, así como otros componentes del sistema de audio.

PANEL DELANTERO POWER LED (LED indicador de corriente) (1)

Se ilumina cuando el equipo recibe la corriente alterna.

Oprima el interruptor a la posición “hacia dentro” (encendido). La luz roja del piloto (indicador) se encenderá indicando que la unidad está recibiendo corriente alterna.

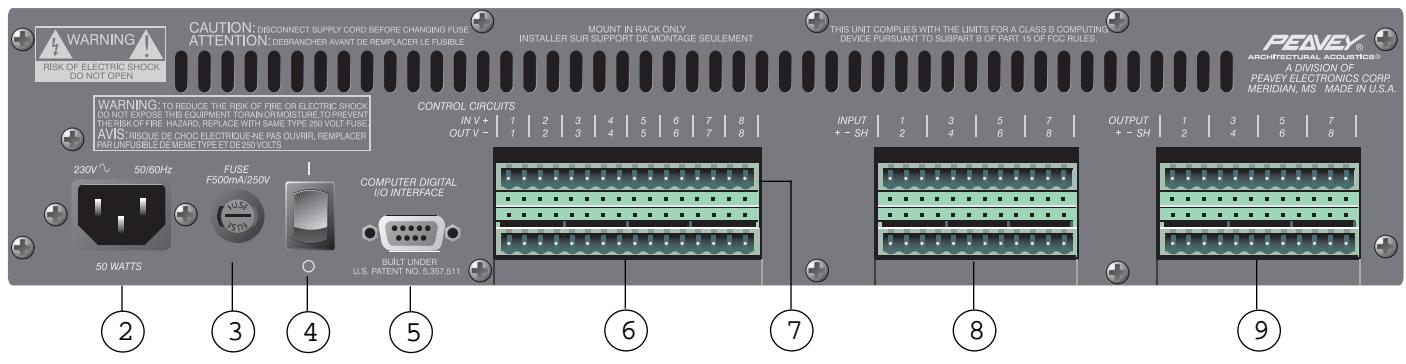

COMPUTER DIGITAL I/O INTERFACE (Interfaz digital de entrada/salida para computadora) (5) Permite conectar el cable de BoB tipo D de 9 terminales. Este cable proporciona el enlace con el sistema MediaMatrix. CONTROL CIRCUIT OUTPUTS (Salidas de circuito de control) (6) Estas son las salidas de niveles TTL, conmutables desde una vista de MediaMatrix. Existen dos conexiones eléctricas por canal; la conexión derecha es la interfaz con tierra y la izquierda es la salida con niveles TTL. Si desea ejemplos de circuitos de salidas de control, consulte la sección sobre conexiones de cableado. CONTROL CIRCUIT INPUTS (Entradas de circuito de control) (7) Estas entradas proporcionan la manera de controlar un dispositivo dentro de una vista de MediaMatrix. Hay dos conexiones eléctricas idénticas por canal. Si desea ejemplos de circuitos de entradas de control, consulte la sección sobre conexiones de cableado. AUDIO INPUTS (Entradas de audio) (8) Cada uno de estos ocho canales es una entrada de audio analógica balanceada del sistema MediaMatrix. Si desea ejemplos de cableado de entradas de audio, consulte la sección sobre Wiring Connections (conexiones de cableado). AUDIO OUTPUTS (Salidas de audio) (9) Cada uno de estos ocho canales es una entrada de audio analógica balanceada del sistema MediaMatrix. Si desea ejemplos de cableado de salidas de audio, consulte la sección sobre Wiring Connections (conexiones de cableado).

• Huit entrées analogiques permettant de contrôler des périphériques avec la configuration AudioMatrix. • Huit sorties numériques permettant d’actionner des périphériques externes de logique TTL. • Une interface numérique et un connecteur de type D à 9 broches.

L’appareil Break-Out Box (BoB) de la série MM-8800 de MediaMatrix® permet l’interconnexion entre le

MainFrame, MiniFrame ou X-Frame de MediaMatrix et d’autres composants du système audio.

PANNEAU AVANT POWER LED (DEL témoin d’alimentation) (1)

S’allume quand l’unité reçoit l’alimentation CA. Mettre l’interrupteur en position “On”. La lampe témion rouge (DEL) s’illumine indiquante que l’appareil est alimenté en courant. COMPUTER DIGITAL I/O INTERFACE (Interface d’entrée/sortie numérique) (5) Connecter le câble BoB de type D à 9 broches ici. Ce câble permet la connexion au système MediaMatrix. CONTROL CIRCUIT OUTPUTS (Sorties du circuit de commande) (6) Il s’agit des sorties de niveau TTL, activables dans une configuration MediaMatrix. Il y a deux connexions électriques par canal : la connexion de droite est l’interface avec la terre, et celle de gauche la sortie de niveau TTL. Voir des exemples dans la section Wiring Connections (Connexions des câbles). CONTROL CIRCUIT INPUTS (Entrées du circuit de commande) (7) Ces entrées permettent de contrôler un appareil dans une configuration MediaMatrix. Il y a deux connexions électriques par canal. Voir des exemples dans la section Wiring Connections (Connexions des câbles). AUDIO INPUTS (Entrées audio) (8) Chacun des huit canaux sert d’entrée audio analogique au système MediaMatrix. Voir des exemples dans la section Wiring Connections (Connexions des câbles). AUDIO OUTPUTS (Sorties audio) (9) Chacun des huit canaux sert de sortie audio analogique au système MediaMatrix. Voir des exemples dans la section Wiring Connections (Connexions des câbles).
