MODE D'EMPLOI BANDIT 112 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.
Envoy® 110, studio® pro 112 et bandit® 112 amplificateurs d'instrument de la série transtube®
Nous vous félicitons pour votre achat d'un amplificateur d'instrument de la Série TransTube de Peavey. Que vous soyez un débutant ou un professionnel, vous avez besoin de l'amplificateur le plus pratique et le plus performant. Leader du secteur de l'émulation par tube, les circuits TransTube brevetés par Peavey ont ouvert la voie à la deuxième génération de produits. Aucun autre ampli à semi-conducteurs ne reproduit aussi bien les caractéristiques d'un ampli à tube.
Cette brochure présente trois modèles très similaires de la série TransTube. Il s'agit des modèles Envoy® 110, Studio Pro® 112 et Bandit® 112. Les différences entre les appareils sont indiquées, s'il y a lieu. La liste ci-dessous décrit les caractéristiques et les différences principales entre les amplis. Lisez entièrement ce manuel pour garantir un fonctionnement optimal et en toute sécurité de votre nouvel ampli TransTube.
- Entrées de gain élevé et bas pour s'adapter à une large variété d'instruments
- Deux canaux TransTube distincts, chacun disposant de:
- Commandes de volume/gain séparées
- EQ, médium et aigu
- Commutateurs d'agencement sonore EQ/Gain
- Commutateur de sélection de canal sur le panneau avant
- Réverbération plus naturelle grâce à la commande de niveau de réverbération
- Possibilité d'un interrupteur à distance au pied
Characteristiques de l'envoy 110
- Haut-parleur Blue Marvel® de 254 mm
- Amplificateur de puissance de 40 watts Sortie de préampli
- Prise pour casque
- Sélection de reverb et de canal par interrupteur au pied
Characteristiques du STUDIO PRO 112
- Haut-parleur Blue Marvel® de 305 mm
- Amplificateur de puissance de 65 watts
- Envoi et retard d'effets Commande T. Dynamics®
- Prise pour haut-parleur externe
- Sélection de reverb et de canal par interrupteur au pied
Characteristiques du BANDIT 112
- Haut-parleur Sheffield® 1230 de 305 mm
- Amplificateur de puissance de 100 watts (80 watts dans haut-parleur interne)
- Sélection de boucle à effets et de canal par interrupteur au pied Commande de niveau d'effets Sortie de préampli
- Entrée d'ampli de puissance
- Prise pour haut-parleur externe Commande T-Dynamics® Commande de présence (rondeur du son)
- Commutateur de résonance
Alimentation c. a.
Avant de mettre sous tension l'ampli de la Serie TransTube, vérifiez d'abord que la tension d'alimentation c. a. est appropriée. La tension requise pour l'appareil figure sur l'étiquette située dans le coin supérieur gauche du panneau arrière.
1. Cordon d'alimentation c. a. (sous le coffre)
Le cordon d'alimentation se trouve dans le compartiment du haut-parleur arrière. Ce câble secteur alimente l'appareil en courant alternatif. Branchez le câble secteur dans une alimentation en courant alternatif correctement raccordée à la terre. L'utilisation d'une tension inadéquate pourrait occasionner des dommages au matériel (voir inscription de tension sur l'appareil). Ne jamais retirer ou couper le contact à la terre de la prise du câble secteur.
2. Commutateur d'alimentation (voir diagramme de la section master, page 7).
Mettez ce commutateur en position "ON" pour permettre sous tension. Levoyant DEL d'alimentation (3) s'allume pour indiquer que l'appareil est sous tension. Appuyez sur la partie inférieure du commutateur pour éteindre l'ampli.
3. Levoyant DEL d'alimentation (voir diagramme de la section master, page 7).
Ce voyant DEL s'allume pour indiquer que l'ampli est sous tension.
Preampli transtube
Le préampli TransTube de votre amplificateur est composé de trois sections clairement étiquetées: Entrées, Clean (canal) et Lead (canal). Examinons maintenant chacune de ces sections.
Entrées
Les entrées de votre amplificateur de la Série TransTube sont conçues sur mesure pour garantir une réponse identique à celle des amplificateurs à tube les plus répandus. Utilisez toujours des câbles blindés de qualité pour brancher votre instrument à l'entrée.

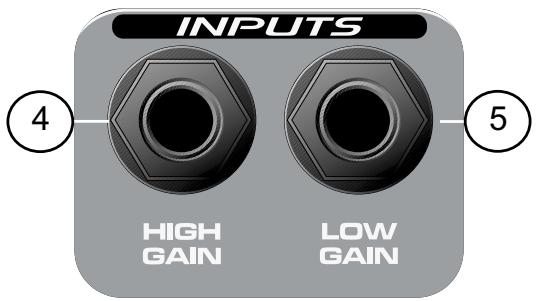

4. Entrée de gain élevé
C'est l'entrée standard utilisée pour la plupart des applications instrumentales. La majorité des guitares électriques produit un son idéal lorsqu'elles sont branchées à cette entrée mono de 6,3 mm. L'entrée de gain élevé produit 6 dB de plus que l'entrée de gain bas (5).
5. Entrée de gain bas
Cette entrée mono de 6,3 mm est conçue pour les instruments à sorties extrêmement puissantes, qui peuvent provoquer une surcharge (distorsion) sur l'entrée de gain élevé (4). Si vous utilisez les entrées de gains bas et élevé simultanément, le niveau des deux sera bas.
Votre ampli de la série TransTube peut fonctionner sur deux canaux. Les canaux Clean ("son pur") et Lead ("son meueur, arranged") constituent une plate-forme flexible qui vous permet de créer votre ton préféré. L'interrupteur à pied (en option sur les modèles Envoy 110 et Studio Pro 112) permet de changer de canal à distance; son fonctionnement est expliqué en détail à la page 8 de ce guide.

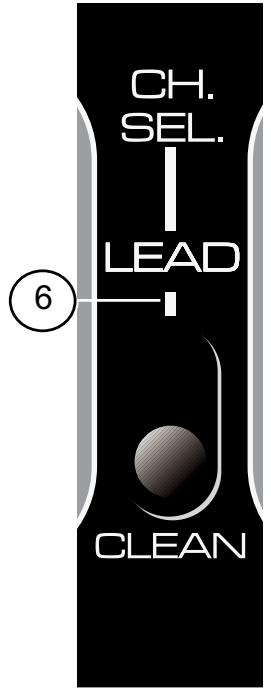

6. Commutateur de sélection de canal
Le commutateur de sélection de canal détermine quel canal du préampli TransTube, LEAD ou CLEAN, est actif. Ce commutateur doit se couvrir sur "LEAD" pour permettre le fonctionnement de l'interrupteur au pied de votre ampli.

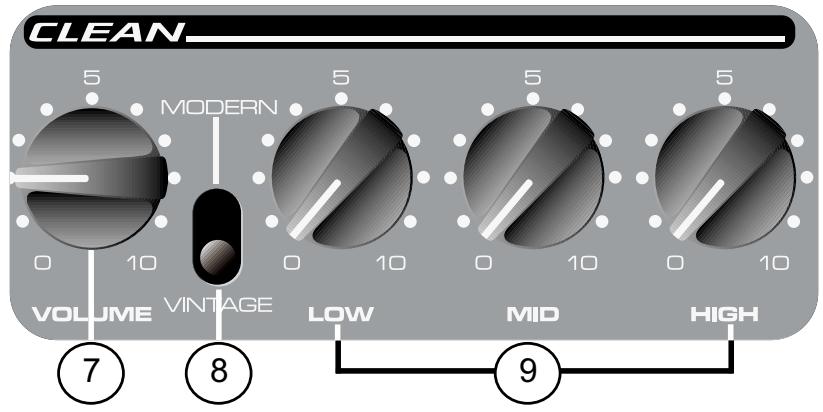

7. Volume
Cette commande règle le niveau de volume du canal Clean. Pour commencer, il est préférible de tourner complètement la commande dans le sens contraire antihoraire (gain minimum), et de la tourner ensuite dans le sens horaire pour atteindre le niveau souhaité.
Après avoir effectué tous les réglages EQ et d'agencements sonores du canal, il est possible que vous souhaitiez réinitialiser cette commande.
8. Commutateur modern/vintage (moderne/millésimé)
Ce commutateur vous permet de changer instantanément l'agencement sonore pour reproduire les tonalités des amplificateurs modernes et millésimés. La position MODERN produit un agencement sonore chaud et standard. La position Vintage change la fonction globale de l'EQ et ajoute une touche de clarté pour imiter certains amplis classiques. Faites des essais avec ce commutateur et les réglages Clean EQ (9) pour trouver la tonalité souhaitée. La section Mises au point recommandées à la page 11 vous donnera quelques idées de base pour faire preuve de créativité.
La fonction TransTube EQ du canal Clean de votre ampli vous donne le choix entre 3 bandes de réglages de tonalité. Chaque commande EQ est passive (n'ajoute aucun gain) et possède une gamme de fréquences qui dépend de la position du commutateur Modern/Vintage. En mettant la commande en position "0" (tourner entièrement dans le sens antihoraire), vous coupez complètement le niveau de la bande en question. Les bandes Basse, Médium et Aigu servent à effectuer ces réglages.

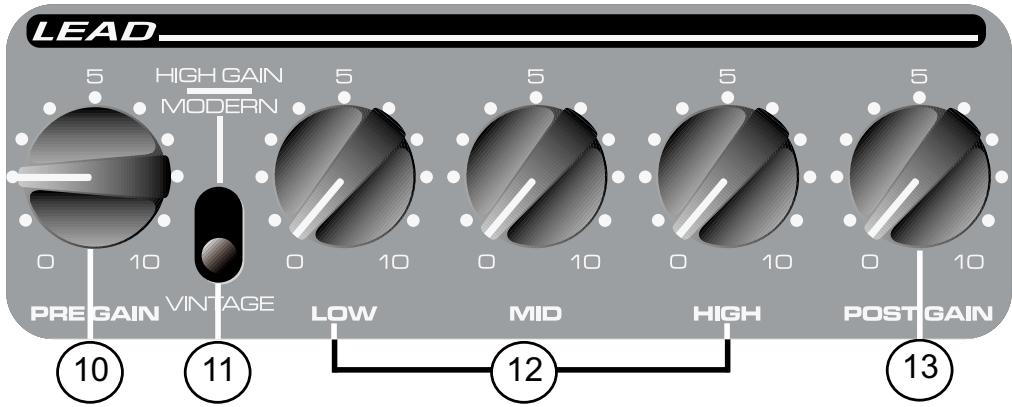

10. Pre gain
La commande Pre Gain règle le niveau d’entrée du canal Lead. En tournant cette commande entièrement dans le sens horaire, vous obtiendrez un gain maximum. Cette commande est souvent utilisée pour régler la quantité de distorsion présente dans le canal Lead.
11. Commutateur modern/vintage/high gain (moderne/millésimé/gain élevé)
Ce commutateur change à la fois le gain et l'agencement sonore du canal Lead. En sélectionnant le réglage MODERN, vous augmentez le gain général et entailez (coupez) les fréquences moyennes pour développer un ton moderne souvent associé aux styles Hard Rock et Metal. La position VINTAGE utilise les circuits TransTube pour imiter les sons des tubes surchargés du passé. Le réglage HIGH GAIN augmente le gain général et modifie l'EQ. Cela produit une réponse plus serrée aux réglages Pre Gain bas ou un son “over the top” aux réglages Pre Gain élevés. Faites des essais avec ce commutateur, tout en réglant le Lead EQ (12), pour obtenir la tonalité souhaitée. La section Mises au point recommandées à la page 11 vous donnera quelques idées de base pour faire preuve de créativité.
La fonction TransTube EQ du canal Lead de votre ampli vous donne le choix entre 3 bandes de réglages de tonalité. Chaque commande EQ est passive (n'ajoute aucun gain) et possède une gamme de fréquences qui dépend de la position du commutateur Modern/Vintage/High Gain. En mettant la commande en position "0" (tourner entièrement dans le sens antihoraire), vous coupez au maximum le niveau de la bande en question. Les bandes Basse, Médium et Aigu servent à effectuer ces réglages.
13. Post gain
Cette commande sert à régler le niveau général du canal Lead une fois que vous avez trouvé votre tonalité. Pour commencer, il est préférible de tourner complètement la commande dans le sens antihoraire (gain minimum), et de la tourner ensuite dans le sens horaire jusqu'à atteindre le niveau souhaité. Après avoir effectué les réglages EQ et d'agencement sonore du canal, il est possible que vous souhaitiez réinitialiser cette commande.
Les sections Master des amplis de la série TransTube varient selon le type d'appareil. Lisez-les attentivement. Chaque description de fonction indique le(s) modèle(s) correspondant(s).
Envoy 110
Studio Pro® 112
Bandit 112
14. Reverb
La commande Reverb règle le niveau général de la réverbération. Cette commande se trouve sur les trois modèles. Remarque : La reverb peut être supprimée à l'aide du commutateur à distance (18) sur les modèles Envoy 110 et Studio Pro 112.
15. T-dynamics®
Cette commande règle le niveau de puissance de l'amplificateur de 10 à 100 pour cent. Pour les niveaux inférieurs, la simulation de la compression de puissance sera beaucoup plus prononcée. Cette commande se trouve sur le Studio Pro 112 et le Bandit 112.
16. Présence (rondeur du son)
Cette commande de tonalité active amplifie les fréquences extrêmement élevées d'un maximum de 6 dB. Cette commande se trouve uniquement sur le Bandit 112.
17. Résonance
Ce commutateur règle la résonance à basse fréquence de l'enceinte acoustique en faisant varier le facteur d'amortissement de l'amplificateur de deux façons: TIGHT (serré) et LOOSE (détendu). En position TIGHT, l'amplificateur possède un facteur d'amortissement élevé, et par conséquent la combinaison haut-parleur/coffre donne moins de résonance. La position LOOSE permet aux caractéristiques de la combinaison ampli de puissance/coffre/haut-parleur d'offrir plus de résonance à basse fréquence. Ainsi, la fréquence de résonance du
le coffre sert à donner plus de basses aux fins des sons, simulant l'effet d'un plus grand coffre.
Cette commande se trouve uniquement sur le Bandit 112.

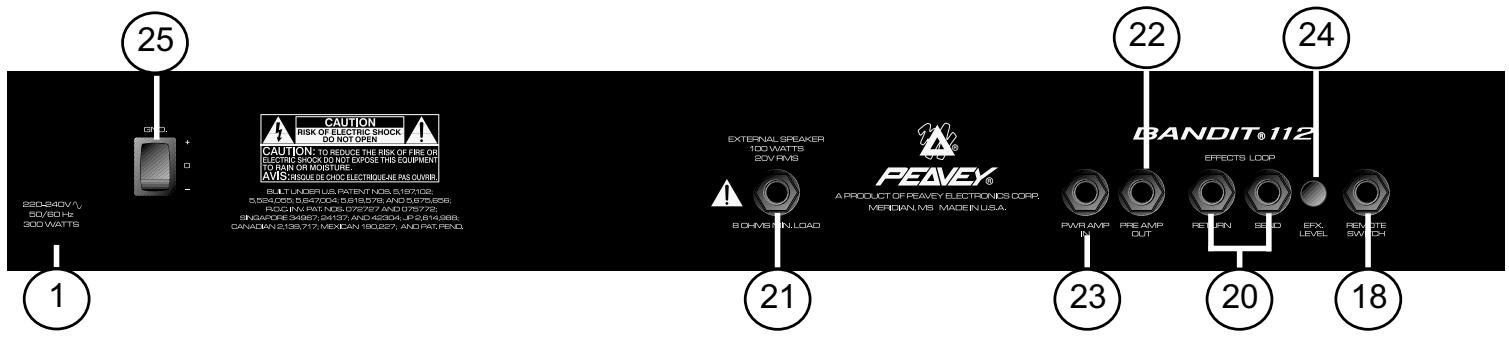

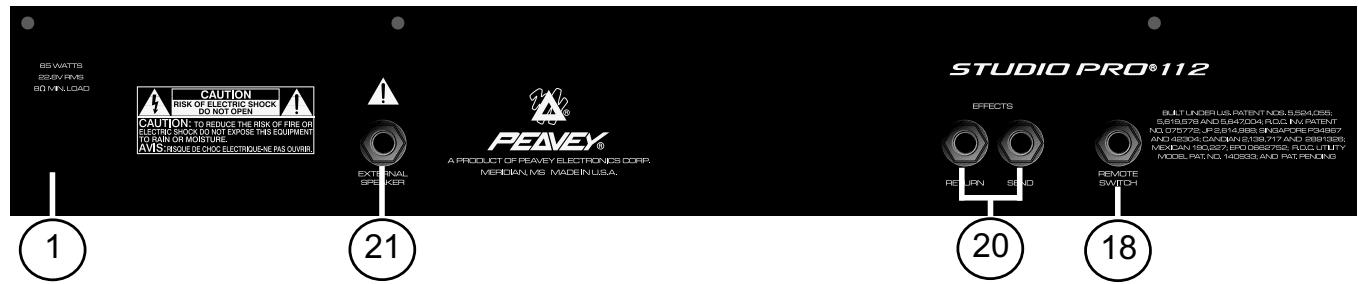

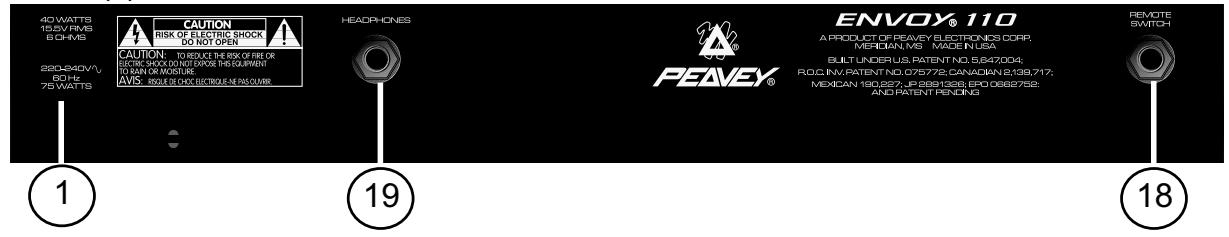

Panneau arrière
Les fonctions du panneau arrière des amplis de la série TransTube varient suivant les appareils.
Veuillez les lire attentivement. Chaque description de fonction indique le(s) modèle(s).
correspondant(s).
18. Commutateur à distance
Cette prise accepte l'interrupteur à distance au pied de votre ampli. L'interrupteur au pied (en option sur les modèles Envoy 110 et Studio Pro 112) est de type multifonction. Il sert à sélectionner les canaux Clean ou Lead. En outre, l'interrupteur au pied est utilisé pour activer/désactiver la reverb sur les modèles Envoy 110 et Studio Pro 112. Sur le Bandit, l'interrupteur au pied (inclus) permet de sélectionner le canal et de supprimer la boucle à effets. Le commutateur de sélection de canal (6) doit se trouver en position LEAD pour que le commutateur à distance fonctionne.
19. Prise pour casques
Cette prise stéréo de 6,3 mm accepte une paire d'écouteurs standard. L'utilisation de cette prise supprime la sortie vers le haut-parleur, ce qui est idéal pour des applications silencieuses. Cette prise se trouve uniquement sur le modèle Envoy 110.
REMARQUE: Les autres fonctions ne concernent que les modèles Studio Pro 112 et/ou Bandit 112.
20. Boucle à effets
Cette paire de prises mono de 6,3 mm produit un parcours SEND (Envoi) et RETURN (Retour) des effets pour le signal du préampli. Brancher la prise SEND à l'entrée du matériel de traitement de signal externe à faible niveau (effets). Renvoyez le signal de votre matériel externe vers la prise RETURN. Ceci est appelé “boucle à effets” car le signal sort de votre ampli (envoi) et revient en boucle (retour) vers ce même ampli. Sur le Bandit 112, la boucle à effets peut être permutée vers l'intérieur et vers l'extérieur du parcours du signal à l'aide du commutateur à distance (18).
21. Prise pour haut-parleur externe
Cette prise de 6,3 mm sert à brancher un caisson de haut-parleur externe comme le modèle Peavey 412M. L'impédance minimale du haut-parleur externe est de 8 ohms. Cette prise sert à débrancher le haut-parleur lorsqu'il est utilisé avec le Studio Pro 112.
22. Preamp out (sortie de préampli)
Le Preamp Output sert à acheminer le signal du préampli vers une console de mixage, un enregistreur à bandes, etc. À l'aide d'un câble d'instrument blindé muni de fiches mono de 6,3 mm, branchez le Preamp Output à l'entrée de votre matériel externe. Ce patch n'affecte pas le fonctionnement normal de votre amplificateur.
23. Power amp in (alimentation ampli entrée)
Branchez les signaux de niveau de ligne du matériel externe à cette entrée. En insérant une fiche dans cette prise mono de 6,3 mm, vous empêcherez la transmission du signal du préampli TransTube vers l'amplificateur. Dans cette configuration, l'ampli de puissance n'affecte que le signal introduit dans la prise Power Amp In.
24. Niveau d'effets
Ce commutateur permet de sélectionner le niveau de fonctionnement de la boucle à effets (20). Lorsque vous mettez le commutateur en position "in", le niveau est réglé pour 0 dBV (1 V RMS). En plaçant le commutateur en position "out", le niveau passe à -10 dBV (0.3 V RMS). Veuillez vous reporter au manuel de l'utilisateur pour que les effets externes déterminent la position correcte de ce commutateur.

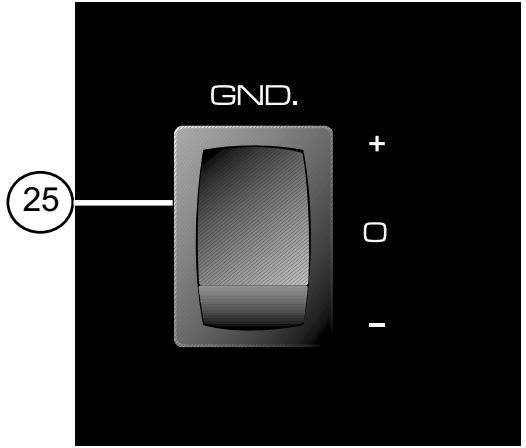

25. Interrupteur de mise à la terre
Placez cet interrupteur de mise à la terre en position centrale (0) durant le fonctionnement normal. Si vous entendez un renflement, positionnez l'interrupteur de mise à la terre en position positive (+) ou négative (-) pour minimiser le bruit. Vous pouvez être amené à essayer les deux positions pour trouver la plus silencieuse.
REMARQUE: Si le problème de bruit persiste, consultez un revendeur Peavey/agréé ou le centre de réparation Peavey. L'INTERRUPTEUR DE MISE A LA TERRE NE FONCTIONNE PAS SUR LES MODELES DE 220/240 VOLT.
Puissance au point de saturation: (en général)
(5% THD, 1 kHz, ligne CA 120V)
40W RMS en 6 Ohms
Réponse de fréquence:
+0, -2 dB 100 Hz to 20 kHz à 35W RMS
en 6 Ohms
Ronflement et bruit:
Plus de -86 dB en dessous de la puissance nominale
Consommation d'énergie:
75W à 60 Hz, 120V CA, Domestique
75W à 50/60 Hz, 220-230/240V CA,
Exportation
Section preampli:
Les spécifications ci-dessous sont mesurées à 1 kHz avec des commandes réglées comme suit:
Sélection de canal, Clean
Commutateur de mode Clean, Modern
Basse et Aigu à 10
Médium à 0
Pré et Post Gain à 10
Commutateur de mode Lead, Vintage
Reverb à 0
Niveaux nominaux avec volume Clean à 5
Niveaux minimaux avec volume Clean à 10
Entrée de gain élevé du préampli:
Niveau d'entrée nominal
Minimum Input Level (Niveau d'entrée)
Maximum Input Level (Niveau d'entrée)
maximal): +0 dBV, 1 V RMS
Entrée de gain bas du préampli:
Niveau d'entrée
Minimum Input Level (Niveau d'entrée)
Maximum Input Level (Niveau d'entrée)
maximal): +6 dBV, 2 V RMS
Impédance de charge: 16 Ohms ou plus
Niveau de sortie nominal
Système de renflement et de bruit au niveau d'entrée nominal:
(20 Hz à 20 kHz non pondéré)
Plus de 78 dB en dessous de la puissance
nominale
Correction:
Spéciale basse, médium et aigu passive de type EQ (« équaliser »).
Commutateur Modern/Vintage (Clean) : Deux
agencements sonores EQ différents.
Commutateur Modern/Vintage/High Gain:
Trois agencements sonores EQ et
Gain différents
Fonctions de l'interrupteur à pied externe:
Sélection: Sélection canal Clean ou Lead.
Puissance et charge nominales:
Les spécifications de puissance sont mesurées avec
T-Dynamics à 100%
65W RMS en 8 Ohms
Puissance au point de saturation: (en général)
(5% THD, 1 kHz, ligne CA 120V)
65W RMS en 8 Ohms
Réponse de fréquence:
+3, -0 dB 100 Hz à 20 kHz à 45W RMS en
8 Ohms
Ronflement et bruit:
Plus de 88 dB en dessous de la puissance
nominale
Consommation d'énergie:
200W à 60 Hz, 120V CA, Domestique
200W à 50/60 Hz, 220-230/240V CA,
Exportation
Section preampli:
Les spécifications ci-dessous sont mesurées à 1 kHz avec des commandes réglées comme suit:
Sélection de canal, Clean
Commutateur de mode Clean, Modern
Basse et aigü à 10
Médium à 0
Pré et Post Gain à 10
Commutateur de mode Lead, Vintage
Reverb à 0
Niveaux nominaux avec volume Clean à 5
Niveaux minimaux avec volume Clean à 10
Entrée de gain élevé du préampli:
Niveau d'entrée maximal: +0 dBV, 1V RMS
Entrée de gain bas du préampli:
Niveau d'entrée
Minimum Input Level (Niveau d'entrée)
niveau d'entrée minimal): -17dBV, 142mV RMS
Niveau d'entrée maximum (Maximum Input Level)
Impédance de charge: 1k Ohms ou plus
Niveau de sortie nominal:
Niveau d'effets -9dBV, 355 mV RMS
Niveau d'entrée prévu:
Niveau d'effets -9dBV, 355 mV RMS
(Prise à commutation permettant un branchement Effects Send à Effects Return, lorsqu'il n'est pas utilisé).
Système de ronflement et de bruit au niveau d'entrée nominal:
(20Hz à 20kHz non pondéré)
Plus de 74 dB en dessous de la puissance nominale
Correction:
Spéciale basse, médium et aigu passive de type EQ «équaliseur»
Commutateur Modern/Vintage (Clean): Deux agencements sonores EQ différents
Commutateur Modern/Vintage/High Gain:
Trois agencements sonores EQ et Gain différents
Fonctions de l'interrupteur à pied externe:
Sélection: Sélection canal Clean ou Lead
Puissance et charge nominales:
Les spécifications de puissance sont mesurées avec
T-Dynamics à 100%
80W RMS en 8 Ohms
100W RMS en 4 Ohms
Puissance au point de saturation: (en général)
(5% THD, 1 kHz, ligne CA 120V)
80W RMS en 8 Ohms
100W RMS en 4 Ohms
Réponse de fréquence:
+0, -3 dB 100 Hz à 20 kHz à 45W RMS en 8 Ohms
Ronflement et bruit:
Plus de 88 dB en dessous de la puissance nominale
Consommation d'énergie:
300W à 60 Hz, 120V CA, Domestique
300W à 50/60 Hz, 220-230/240V CA, Exportation
Section préampli:
Les spécifications ci-dessous sont mesurées à 1 kHz avec des commandes réglées comme suit:
Sélection de canal, Clean
Commutateur de mode Clean, Modern
Basse et aigü à 10
Médium à 0
Pré et Post Gain à 10
Commutateur de mode Lead, Vintage
Reverb à 0
Niveaux nominaux avec volume Clean à 5
Niveaux minimaux avec volume Clean à 10
Entrée de gain bas du préampli:
Maximum Input Level (Niveau d'entrée maximal): +6 dBV, 2 V RMS
Impédance de charge: 1 k Ohms ou plus
Niveau de sortie nominal:
Commutateur de niveau d'effets "out": -10 dBV, 0,32V RMS
Commutateur de niveau d'effets "in": 0 dBV, 1 V RMS
Niveau d'entrée prévu:
Commutateur de niveau d'effets "out": -10 dBV, 0.32V RMS
Commutateur de niveau d'effets "in": 0 dBV, 1 V RMS
(Prise à commutation permet un branchement Effects Send à Effects Return, lorsqu'il n'est pas utilisé.)
Sortie de préampli:
Impédance de charge: 1 k Ohms ou plus
Niveau de sortie nominal: 0 dBV, 1V RMS
Entrée d'ampli de puissance:
Niveau d'entrée prévu : 0 dBV, 1V RMS
(Prise à commutation permettant un branchement sortie de préampli à entrée d'ampli de puissance, lorsqu'il n'est pas utilisé).
Système de ronflement et de bruit au niveau d'entrée nominal:
(20 Hz à 20 kHz non pondéré)
Plus de 78 dB en dessous de la puissance nominale
Correction:
Spéciale basse, Médium et aigu passive de type EQ (« équaliser »)
Commutateur Modern/Vintage (Clean): Deux agencements sonores EQ différents
Commutateur Modern/Vintage/High Gain:
Trois agencements sonores EQ et Gain différents
Présence: +6 dB à 5 kHz
Résonance de poussée: +6 dB à fréquence de résonance du coffre
Fonctions de l'interrupteur à pied externe:
Sélection: Sélection canal Clean ou Lead
Effets : Dérivation de boucle à effets
