MANUAL DE USUARIO BANDIT 112 PEAVEY
Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligrosso” sin ais-lamento dentro de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.
Este*simbolo tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.
PRECAUCION: Riesgo de descarga electrica;NO ABRIR!
PRECAUCTION: Para disminuér el riesgo de descarga electrica, no abra la cubierta. No hay piezas útiles bajo. Deje todo mantenimiento en manos del personal的技术icoequalificado.
ADVERTENCIA: Para evitar descargas electricas o peligro de incendio, nocede expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operation.
Envoy® 110, Studio Pro® 112 y Bandit® 112 de la Serie Transtube® de Amplificadores para Instrumentos
Felicitaciones por la compra de un amplificador para instrumento de la series Transtube de Peavey. Seas un principalmente o un profesional consagrado, no podrías haber sentido un amplificador más practico y conolestes caracteristicas. Los circuitos patentados Transtube de Peavey han avanzado a lasegunda generación de productos,siendo los primeros en la industria en emulación de bulbos.No hay other amplificador de estado solido que replique de forma mas precisela lascharacteristicas de un amplificador de bulbos.
Tres modelos de la Serie Transtube son descriitos en este libro debido a sus similitudes. Estos modelos son el Envoy® 110, StudioPro® 112 y Bandit® 112. En los lugares apropriados, las diferencias entre las unidades son marcadas. Laslists quengen describen las caracteristicas principales y las diferencias entre los amplis. Porfavorleeestemanualcompletamenteparaaseguraruna optima y segura operacion de tu nuevo ampli Transtube.
CHARACTERÍSTICAS COMUNES
- Entradas de ganancia alta y baja para acomodar una variedad de instrumentos
-
Dos canales Transtube distinctivos que presentan:
-
Controles separados de volumen/ganancia
- Ecualizador de graves, medios y agudos
-
Switches de ecualización/voces de ganancia
-
Switch de selección de canal en el panel frontal
- Reverb de resorte con control de niveau de reverb
- Capacidad de uso de pedal remoto
CHARACTERISTICAS DEL ENVOY 110
- Bocina Blue Marvel® de 10"
- Amplificador de poder de 40 Wats
- Salida de preamplificador
- Entrada para audifonos
- Señeción de reverb y canal por medio de pedal
CHARACTERISTICS DEL STUDIO PRO 112
- Bocina Blue Marvel de 12"
- Amplificador de poder de 65 Wats
- Envío y returno para efectos
Control de T-Dynamics® - Conexión para bocinas externas
- Seccion de reverb y canal por medio de pedal
CHARACTERISTICAS DEL BANDIT 112
- Bocina Sheffield ⑧ 1230 de 12"
- Amplificador de poder de 100 Wats (80 Wats hacía la bocina interna)
- Señeción de Circuito de efectos y canal por medio de pedal
-
Switch de niveau de efectos
-
Salida de preamplificador
- Entrada para amplificador de poder
- Conexión para bocinas externas
- Control T-Dynamics®
Control de presencia
PODER DE CORRIENTE ALTERNA
Para poder aplicar poder a tu amplificador de la Serie Transtube, primero debes identificar su suministro de voltaje de CA. El voltaje apropiado para tu unidad está rotulado en la esquina superior izquierda del panel trasero.
1. Cable de Poder de CA (Debajo del Chasis)
Localiza el cable de poder que está guardado en el compartmento de bocina trasero. Este cable suministra el poder de CA a la unidad. Conecta el cable a un suministro de CA propiamente aterrizzato. El equipo可以选择 ser dañado si se usa un voltaje de linea incorrecto (ver marcación de voltaje en la unidad). Nunca quites o cortes la agua de tierra del conector del cable.
2. Switch de Poder (Ver Diagrama de la Seccion Maestra en la page 7)
Oprime el switch a la posicion "ON" para aplicar poder. El LED de poder (3) se iluminará para indicar que launidad está encendida. El oprimir la porción inferior del switch apagará el amplificador.
3. LED de Poder (ver diagrama de la Seccion Maestra en la page 7)
LED se iluminará para indicar que el amplí está encendido.
PREAMPLIFICADOR TRANSTUBE
El preamplificador Transtube de tu amplificador consiste de tres secciones claramente rotuladas: Inputs, Clean (limpio) y Lead. Veamos cada una de estas areas individualmente.

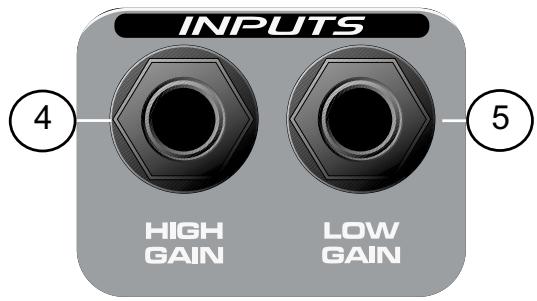

Entradas
Las entradas de tu amplificador de la Serie Transtube está disyenadas para responder exactamente como las entradas de los amplificadores de bulbos populares. Siempre usa cables protegidos de calidad cuando connecte tu instrumento a la entrada.
4. Entrada de Alta Ganancia
Ésta es la entrada estándar usada para la mayoría de las aplicaciones con instrumento. La mayoría de las gutarras electricas funciona aran de manière optima al connectarlas a esta entrada monofónica de un 1/4". La entrada de alta ganancia es 6 dB más fuerte que la entrada de baja ganancia (5).
5. Entrada de Baja Ganancia
Esta entrada monofónica de 1/4" se incluye para instrumentos con salidas extremamente altas, lo que pueda resultar en una distorsión de la entrada de alta ganancia (4). Si se usesan simultáneamente las entradas de alta y baja ganancia, los niveles de ambas son de baja ganancia.
CANAL
Tu ampli de la Serie Transtube-ofrece operacion a dos canales. Tanto el canal 'clean' como el 'lead' proveen una plataforma flexible para que establezcas tu tono favorito. El pedal (optional en el Envoy 110 y Studio Pro 112) te permite controlar los dos canales de manera remota y es explicado en detalle en la pagea 8 de esta guia.

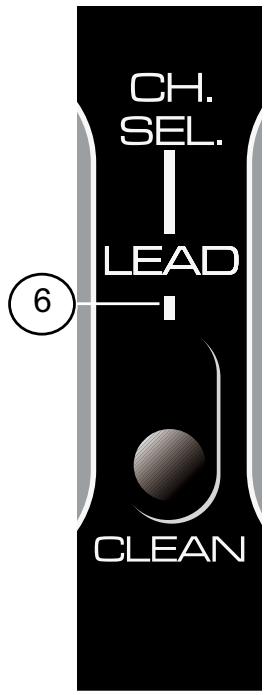

6. Switch de SeLECTION de Canal
El switch de Selección de Canal determina qué canal del preampli Transtube, LEAD o CLEAN, está activo. Este switch debe estar en la posición “LEAD” para que la funciona del pedal de tu amplí funcione.
Este control ajusta el nivel de volumen para el canal limpio. Lo más recommendable es empezar con el control girado totalmente hacer la izquierda (ganancia minima) yJKLM
hacia la derecha hasta lograr el nivel deseado. Después de hacer todos los ajustes de ecualización y voces en el canal, tal vez querrás reajustar este control.
8. Switch Modern/Vintage
Este switch te permiteATTER instantanamente el tono para emular amplificadores modernos y clásicos. La posicón MODERN mantiene un tono calido y estándar. La posición VINTAGE cambía la función general de la ecualizaciónañadiendo algo de brillo y emulando algunos disénos de amplis clásicos. Experimenta con este switch,+junto con ajustes de ecualización limpia (9),para capturar tu tono deseado. Puede referirte a los Ajustes Recommendados de la págrina 11 para Obtener algunos+puntos de partida creativos.

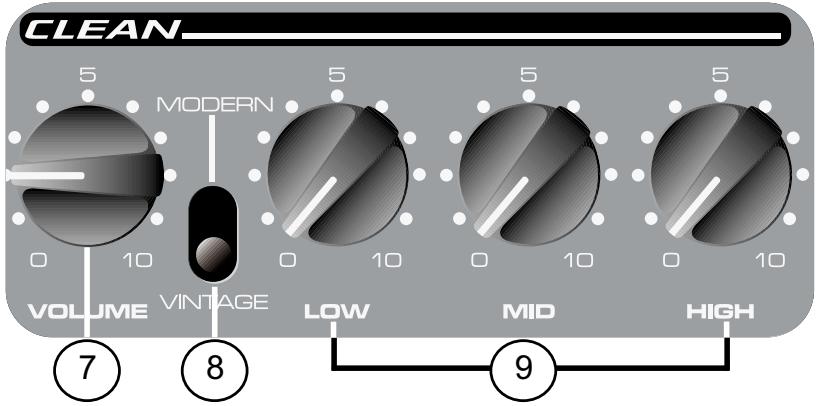

9. Ecualización Limpia
El ecualizador Transtube en el canal limpio de tu amplí ofrece ajuste de tono a tres bandas. Cada control de ecualizacion es pasivo (no ofrece ganancia) yiene un rango de fecuencia que depende de la posicón del switch Modern/Vintage. Si reduces el control a la posicón “0” (totalmente hacía la izquierda) introducirás el máximo corte de nivel para esta banda en particular. Están disponibles bandas para ajuste de graves, medios y agudos.
CANAL LIDER

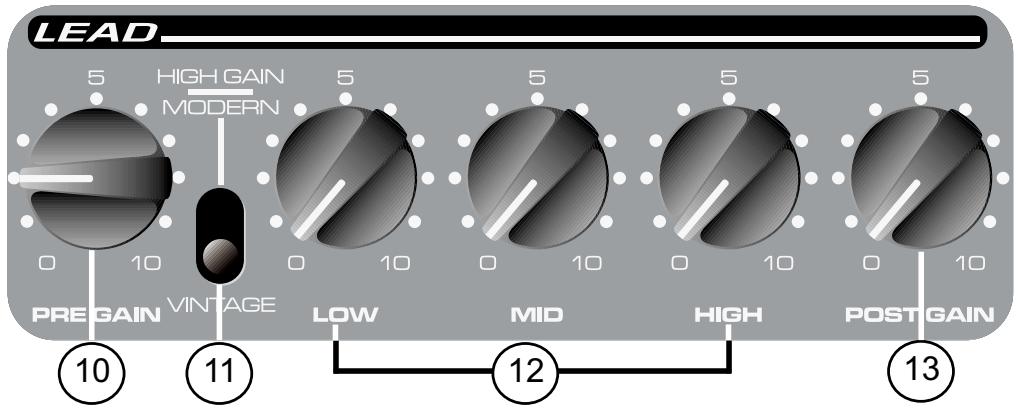

10. Pre Ganancia
El control de Pre Ganancia controla el nivel de entrada del canal láder. Ajustar este control totalmente hacía lackecha resultará en una maxima ganancia. Este control es usedo comúnmente para ajustar lacantidad de distorsión presente en el canal láder.
11. Switch Modern/Vintage/High Gain
Este switch cambia tanto la ganancia como el tono del canal cider. Si lo ajustas a MODERN, se incrementa la ganancia general y se cortan las Frequencias medias para establisher un tono moderno commonmente asociado con los estilos Hard Rock y Metal. La posicion VINTAGE usa los circuitos Transtube para emular los sonidos distorsionados creatos con bulbos en épocas pasadas. La posicion HIGH GAIN incrementa la ganancia general y cambia la ecualizacion. Este create una respuesta más “apretada” en las posiciones más bajo de preganancia, o un sonido exagerado en las posiciones más altas de preganancia.
Experimenta con los ajustes de este switch y usa el ecualizador理事 (12) al mesmo tiempo para ayudarte a Obtener el tono deseo. Puede referirte a los Ajustes Recommendados de la page 11 para Obtener algunos puntos de partidacretivos.
12. Ecualizador Lider
El ecualizador Transtube en el canal lider de tu ampli ofrece ajuste de tono a tres bandas. Cada control de ecualizacion es pasivo (no ofrece ganancia) yiene un rango de Frequencia
que depende de la posicion del switch Modern/Vintage. Si reduces el control a la posicion "0" (totalmente hacía la izquierda) introducirás el máximo corte de nivel para esta banda en particular. Están disponibles bandas para ajuste de graves, medios y agudos.
13. Post Ganancia
Usa este control paraaabstar el nivel de canal lider una vez que tu tono haya sido logrado. Lo mas recomendable es empezar con el control totalmente hacer la izquierda yaabstarlo hacerla derecha hasta alcanzar el nivel desedo. Despues de hacer los ajustes de ecualizacion y tono en el canal, puedes regresar este control a su posicion original.

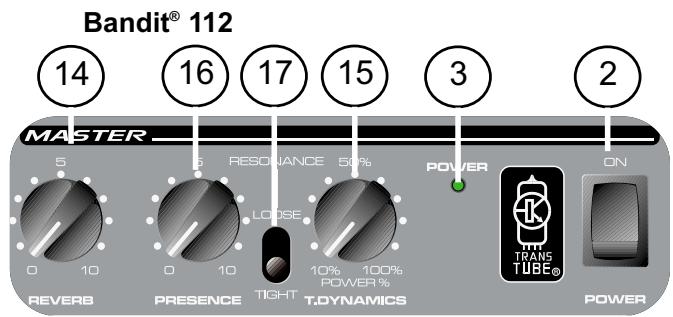

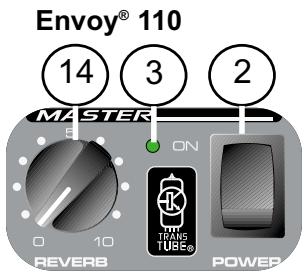

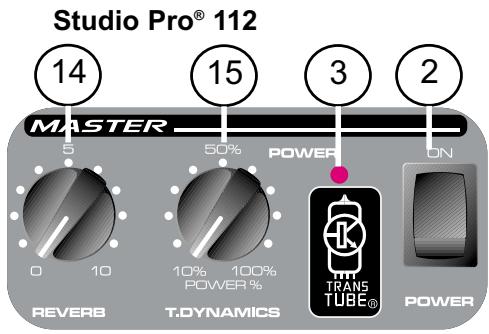

SECCION MAESTRA
Las secciones maestras de los amplís de la Serie Transtube varian de unidad a unidad. Por favor Lee ciuidadosamente la descripción de cada característica e identifica a los modelos aplicables.
14. Reverb
El control de revert controla el nivel general de revert. Este control se encuesta en los tres modelos. Nota: El revert可以选择 ser cancelado con el switch remoto (18) en el Envoy 110 y en el Studio Pro 112.
15. T-Dynamics®
Este control ajusta el nivel de poder del amplificador de 10 a 100 % de poder. Al ajustarse a niveles menos, la simulación de compresión de poder sera是多么 más pronunciationada. Este control se enquirytra en los modelos Studio Pro 112 y Bandit 112.
16. Presencia
Este control activo de tono aumento las Frequencias extremamente agudas hasta por 6 dB. Este controlsolesoencuentraenelBandit112.
17. Resonancia
Usa este switch paraaabstar la resonancia de bajas frequencies de la bocina variando el factor de amortiguation del amplificador entre dos values, TIGHT y LOOSE. En la posicion TIGHT el amplificadoriene unfactor de amortiguation mayor causando que la combinacion bocina/gabineteteonga una menor resonancia. La posicion LOOSE permite que lascharacteristicas de la combinacion ampli de poder/gabinete/bocina tengan mayor resonancia en las frequencies graves. Por lo tanto,la frequencia resonante del gabinete es usada para producir mayorcantidad de graves, simulando asi un gabinete mas grande. Este control se encuentra solamente en el Bandit 112.

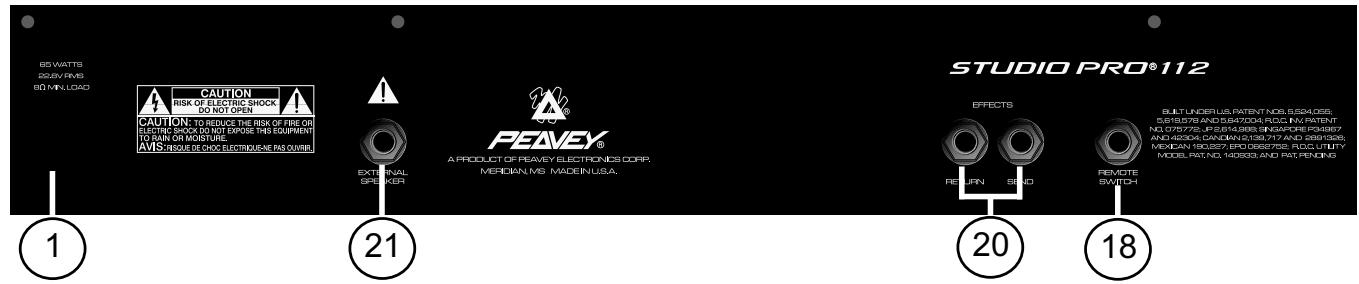

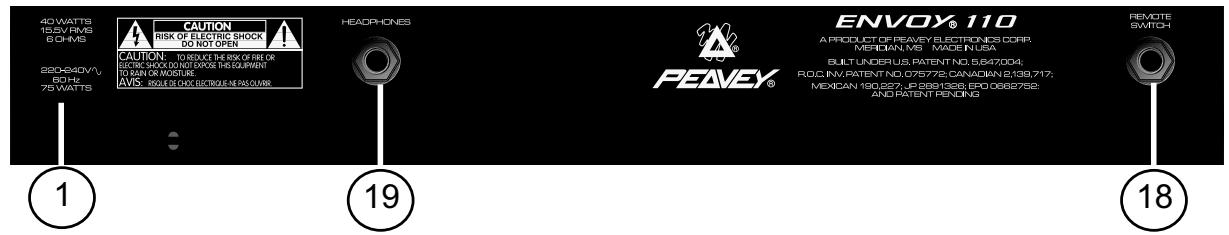

PANEL TRASERO

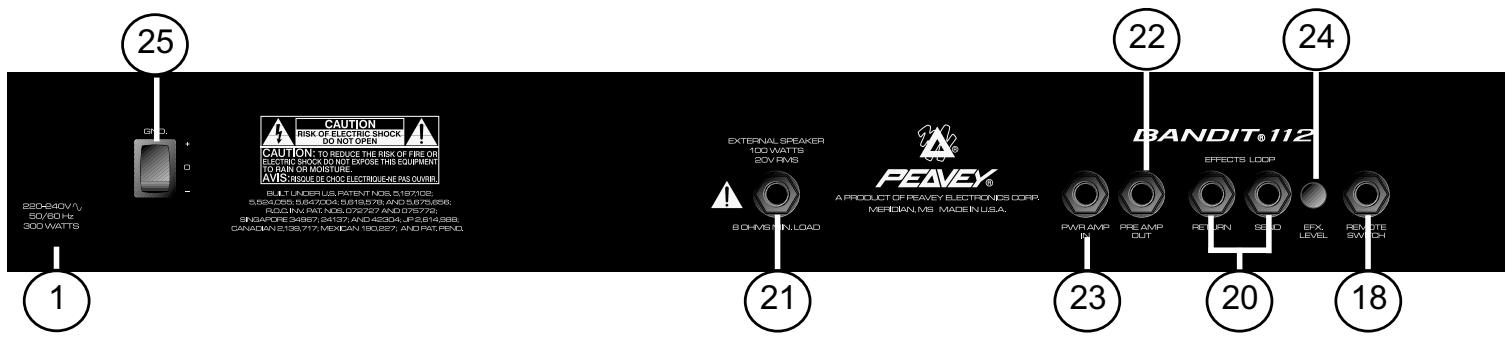

Las caracteristicas del panel trasero de los amplis de la Serie Transtube varian de unidad a unidad. Por favor lee ciuidadosamente la descripción de cada característica e identifica a los modelos aplicables.
18. Switch Remoto
Esta entrada recibe al pedal apropiado para tu amplificador. El pedal (optional en los modelos Envoy 110 y Studio Pro 112) es del tipo multifunctional. Se usa para alternar entre los canales Limpio y Líder. Además, el pedal es uso para activar/desactivar el reverb en los modelos Envoy 110 y Studio Pro 112. En el modelo Bandit, el pedal (incluido) provee selección de canal y cancelación del Circuito de Efectos (20). El Switch de Selección de Canal (6)Debe estar en la posición LEAD para que el Switch Remoto funciona.
19. Entrada de Audifonos
Esta entrada de 1 / 4" sirve para un par estandar de audifonos. Al usar esta entrada, la calidad hacía las bocinas se Cancela,HCIeendola ideal para ensayo silencioso.Esta entradasole está disponible en el Envoy 110.
NOTA: Las caracteristicas siguientessole aplican a los modelos Studio Pro 112 y/o Bandit 112.
20. Circuito de Efectos
Este par de entradas monofónicas de 1/4" suministran una via para ENVÍO y RETORNO (SEND y RETURN) de efectos para la seals del preamplificador. Conecta la entrada SEND a la entrada externa de bajo nivel del equipo de procesamiento de seals (effectos). Regresa la seals de tu equipo externo a la entrada RETURN. Este se conoce como Circuito de Effectos
ya que la sealsale de tu ampli (envio) y regresa (returno) a este. En el Bandit 112, el circuito de efectos可以选择 ser insertado, o no, en el pasode la sealsl usingo el Switch Remoto incluido (18).
21. Entrada para Bocina Externa
Esta entrada de 1/4" sirve para conectar una bocina externa como la 412M de Peavey. La minima impedancia para la bocina externa es de 8 ohmios.Esta entrada desconecta la bocina interna al usarse en el Studio Pro 112.
NOTA: Las caracteristicas que siguen solo se encontrartran en el Bandit 112.
22. Salida de preamplificador
Laitters de preamplificador para ser usada para enviar la senal del preampli a una consola de mezcla, grabadora, etc. Usando un cable protegado y con connectores de 1/4", conecta laitters de preamplificador a la entrada de tu equipo externo.Esta connexion no afectará la operation normal de tu amplificador.
23. Entrada de Amplificador de Poder
Conecta señales de nivel de ligne de equipo externo a esta entrada. El insertar un conector a this entrada monofónica de 1/4" evitará que la seals del preampli Transtube sea enviada al amplificador. En esta configuración, el ampli de podersole amplifica la seals introducida en la entrada del ampli de poder.
24. Nivel de Efectos
Este switch selección el nivel de operación del Circuito de Efectos (20) cuando el switch es presionado a la posición "in" el nivel es ajustado a 0 dBV (1 V RMS). Colocar el switch en la posición "out" cambia el nivel a -10 dBV (0.3 V RMS). Lee el manual de operación de tu procesador de efectos externo para determinar la posición correcta de este switch.

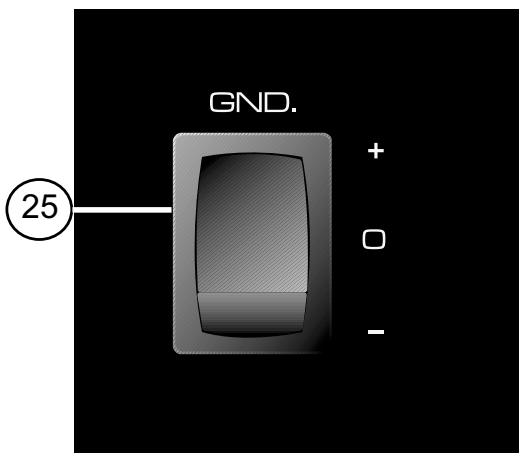

25. Switch de Tierra
Coloca este switch en la posicion central (0) durante operaciones normales. Si ocurre una vibracion o 'hum' audible, colocata el switch de tierra ya sea en la posicion positiva (+) o negativa (-) para minimizar el ruido. Tal vez tengas que probar ambas posiciones para probar在哪？ - Probar a la posicion central (0) y no lo es. - Probar a la posicion central (0) y no lo es. - Probar a la posicion central (0) y no lo es. - Probar a la posicion central (0) y no lo es.
NOTA: Si el problema de ruido continua, consulta a un Vendedor Autorizo de Peavey o Centro de Reparacion Peavey. EL SWITCH DE TIERRA NO FUNCIONA EN LOS MODELOS DE 220/240 VOLTIOS.
ENVOY® 110
ESPECIFICACIONES
SECCION DE AMPLIFICADOR DE PODER:
Poder en distorsión: (Normalmente)
Respuesta de Frecuencias:
+0, -2 dB 100 Hz a 20 kHz @ 35W RMS
a 6 Ohmios
'Hum' y Ruido:
Mayor que -86 dB bajo el poder marcado
Consumo de Poder:
75W @ 60 Hz, 120V CA, Dométrico
75W @ 50/60 Hz, 220-230/240V CA,
Exportación
SECCION DEL PREAMPLI:
Las specifications que siguen estarMarcadas @
1 kHz con los controlles ajustados como sigue:
Selección de canal, limpio
Switch Modo Limpio, Moderno
Graves y Agudos @ 10
Medios @ 0
Niveles MInimum son con Volumen
Limpio @ 10
Entrada de Preampli de Ganancia Alta:
Impedancia: 'High Z', 250 K Ohmios
Nivel Nominal de entrada: -13 dBV, 225mV RMS
Nivel Minimum de Entrada: -22 dBV, 82mV RMS
Nivel Maximo de Entrada: +0 dBV, 1V RMS
Entrda de Preampli de Baja Ganancia:
Impedancia: 'High Z', 44k Ohmios
Nivel Nominal de Entrada: -7dBV, 450mV RMS
Nivel Minimo de Entrada: -16dBV, 164mV RMS
Nivel Maximo de Entrada: +6dBV, 2V RMS
Salida de Audifonos:
Impedancia de Carga: 16 Ohmios o mayor
Nivel Nominal de Salida: -3 dBV, 0.7V RMS
'Hum' y Ruido del sistema @ Nivel Nominal
de Entrada: (20 Hz a 20 kHz sin peso)
Mayor que 78 dB bajo del poder marcado
Ecualización:
Eualizador Pasivo Especial para graves, medios, agudos.
Switch Modern/Vintage (Limpio): Dos voces distinctivas de Ecualización.
Switch de ganancia Vintage/Modern/High (Lider):
Tres differsentes Ecualizaciones y Ganancias
Funciones del Pedal Exerno:
Selección:Selección de Canal Limpio o Líder
Reverb: cancelación de Reverb
Dimensiones :
Poder y Carga Clasificados:
Especificaciones de Poder Marcadas con
T-Dynamics @ 100%
65W RMS a 8 Ohmios
Poder en Saturación (Normalmente)
Respuesta de Frecuencias:
+3, -0 dB 100 Hz a 20 kHz @ 45W RMS
a 8 Ohmios
'Hum' y Ruido:
Mayor que 88 dB bajo del poder marcado
Consumo de Poder:
200W @ 60 Hz, 120V CA, Dométrico
200W @ 50/60 Hz, 220-230/240V CA,
Exportación
Sección de Preampli:
Las siguientes specifications medidas @
1 kHz con los controlles ajustados como sigue:
Selección de Canal. Limpio
Switch Modo Limpio, Modern
Graves y Agudos @ 10
Medios @ 0
Pre y Post Ganancia Lider @ 10
Switch Modo Lider, Vintage
Reverb @ 0
Niveles Nominales son con Volumen
Limpio @ 5 @ 10
Entrada de Preampli de Alta Ganancia:
Impedancia: 'High Z', 250 K Ohmios
Nivel Nominal de Entrada: -12 dBV, 250mV RMS
Nivel Minimos de Nivel: -23 dBV, 71mV RMS
Nivel Maximo de Nivel: +0 dBV, 1V RMS
Entrada de Preampli de Baja Ganancia:
Impedancia: High Z, 44 k Ohmios
Nivel Nominal de Entrada: -6 dBV,
500mV RMS
Nivel Minimo de Entrada: -17dBV,
142mV RMS
Nivel Maximo de Entrada: +6 dBV,
2V RMS
Envío de Efectos:
Carga de Impedancia: 1k Ohmios o mayor
Nivel Nominal de Salida:
Nivel de Efectos -9dBV, 355 mV RMS
Returno de Efectos:
Impedancia: 'High Z', 22k Ohmios
Nivel Designado de Entrada:
Nivel de Efectos -9dBV, 355 mV RMS
(Conexión cambiable proportora Envío de Efectos a la connexion de Retorno de Efectos al no usarse).
'Hum' y Ruido del Sistema @ Nivel Nominal de Entrada:
(20Hz a 20kHz sin peso)
Mayor que 74dB bajo del poder marcado
Ecualización:
Ecualizador Pasivo Especial para graves, medios, agudos.
Switch Modern/Vintage (Limpio):
Dos voces distinctivas de Ecualización.
Switch de ganancia Vintage/Modern/High (Lider):
Tres differs Ecualizaciones y Ganancias
Funciones del Pedal Exerno:
Selección:Selección de Canal Limpio o
Lider
Reverb: cancelación de Reverb
Dimensiones:
SECCION DE AMPLIFICADOR DE PODER:
Especificaciones de Poder Medidas con
T-Dynamics @ 100%
80W RMS a 8 Ohmios
100W RMS a 4 Ohmios
Poder en distorsión: (Normalmente)
(5% THD, 1 kHz, 120V linea AC)
80W RMS a 8 Ohmios
100W RMS a 4 Ohmios
Respuesta de Frecuencias:
+0, -3 dB 100 Hz a 20 kHz @ 65W RMS
a 8 Ohmios
'Hum' y Ruido:
Mayor que 88 dB bajo del poder marcado
Consumo de Poder:
300W @ 60 Hz, 120V AC, Dométrico
300W @ 50/60 Hz, 220-230/240V AC,
Exportación
Sección del Preampli:
Las specifications que siguen estarMarcadas @
1 kHz con los controlles ajustados como sigue:
Selección de canal, limpio
Switch Modo Limpio, Moderno
Graves y Agudos @ 10
Medios @ 0
Pre y Post Ganancia Lider @ 10
Entrada de Preampli de Ganancia Alta:
Impedancia: 'High Z', 250 K Ohmios
Nivel Nominal de entrada: -14 dBV, 185mV RMS
Nivel Minimum de Entrada: -23 dBV, 66mV RMS
Nivel Maximo de Entrada: +0 dBV, 1V RMS
Entrada de Preampli de Baja Ganancia:
Impedancia: 'High Z', 44k Ohmios
Nivel Nominal de Entrada: -8 dBV, 380 mVRMS
Nivel Nominal de Entrada: -17 dBV, 136 mV RMS
Nivel Nominal de Entrada: +6 dBV, 2 V RMS
Envío de Efectos:
Carga de Impedancia: 1 k Ohmios o mayor
I Nivel Nomina de Salida:
Switch de Nivel de Effectos "out": -10 dBV,
0.32V RMS
Switch de Nivel de Efectos "in": 0 dBV,
1V RMS
Returno de Efectos:
Impedancia: 'High Z', 22k Ohmios
Nivel Designo de Entrada:
Switch de Nivel de Efectos "out": -10 dBV, 0.32V RMS
Switch de Nivel de Efectos "in": 0dBV, 1V RMS
(Conexión cambiable proportora Envío de Efectos a
la conexión de Retorno de Efectos al no usarse).
Salida de Preampli:
Impedancia de Carga: 1 k Ohmios o mayor
Nivel Nominal de Salida: 0 dBV, 1V RMS
Entrada de Amplid de Poder:
Impedancia: High 'Z', 22k Ohmios
Nivel Designo de Entrada: 0 dBV, 1V RMS
'Hum' y Ruido del Sistema @ Nivel Nominal
de Entrada: (20Hz a 20kHz sin peso)
Mayor que 78 dB bajo del poder marcado
Eualización:
Eualizador Pasivo Especial para graves, medios, agudos.
Switch Modern/Vintage (Limpio):
Dos voces distinctivas de Ecualizacion.
Switch de ganancia Vintage/Modern/High (Lider):
Tres differs Eculaziones y Ganacias
Presencia: +6 dB @ 5 kHz
Resonancia de Empuje: +6 dB @ resonante
frecuencia resonante de gabinete
Funciones del Pedal Exerno:
Selección:Selección de Canal Limpio o Líder
Efectos: Cancelación de Circuito de Efectos
Dimensiones
19.75" x 23.63" x 11.5"
nominal): -13 dBV, 225mV RMS
minimal): -22 dBV, 82mV RMS
nominal): -7dBV, 450mVRMS
minimal): -16dBV, 164mV RMS
nominal): -3 dBV, 0,7V RMS
nominal): -6 dBV, 500mV RMS
maximal): +6 dBV, 2V RMS
