MANUAL DE USUARIO TRANSTUBE 100 EFX PEAVEY

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin aislamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir riesgo de descarga eléctrica. Este símbolo tiene el propósito de alertar al usario de la presencia de instruccones importantes sobre la operación y mantenimiento en la información que viene con el producto. PRECAUCION: Riesgo de descarga eléctrica ¡NO ABRIR! PRECAUCION: Para disminuír el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro. Deje todo mantenimiento en manos del personal técnico cualificado. ADVERTENCIA: Para evitar descargas eléctricas o peligro de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, Iea más advertencias en la guía de operación.

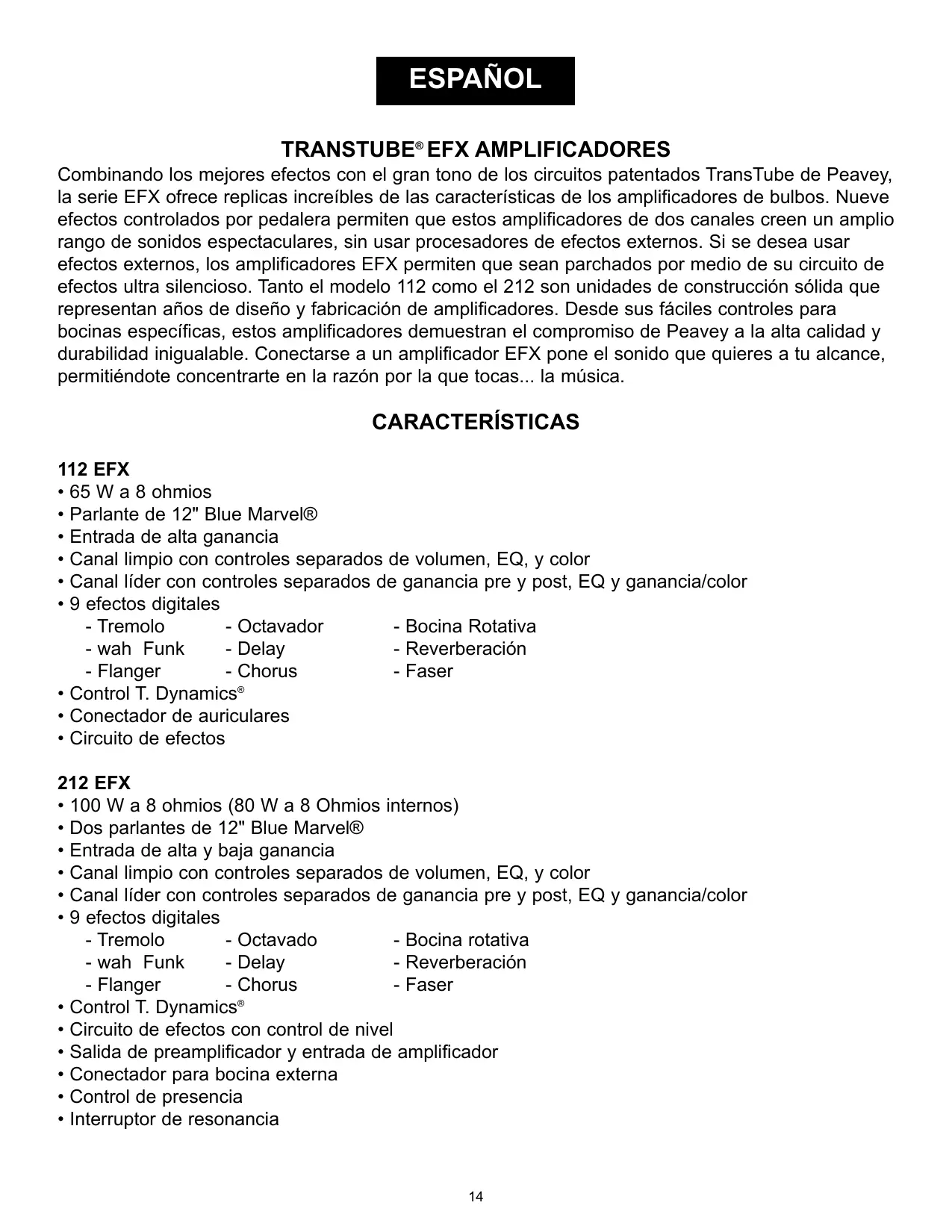

ESPAÑOL TRANSTUBE® EFX AMPLIFICADORES Combinando los mejores efectos con el gran tono de los circuitos patentados TransTube de Peavey, la serie EFX ofrece replicas increíbles de las características de los amplificadores de bulbos. Nueve efectos controlados por pedalera permiten que estos amplificadores de dos canales creen un amplio rango de sonidos espectaculares, sin usar procesadores de efectos externos. Si se desea usar efectos externos, los amplificadores EFX permiten que sean parchados por medio de su circuito de efectos ultra silencioso. Tanto el modelo 112 como el 212 son unidades de construcción sólida que representan años de diseño y fabricación de amplificadores. Desde sus fáciles controles para bocinas específicas, estos amplificadores demuestran el compromiso de Peavey a la alta calidad y durabilidad inigualable. Conectarse a un amplificador EFX pone el sonido que quieres a tu alcance, permitiéndote concentrarte en la razón por la que tocas... la música.

112 EFX • 65 W a 8 ohmios • Parlante de 12" Blue Marvel® • Entrada de alta ganancia • Canal limpio con controles separados de volumen, EQ, y color • Canal líder con controles separados de ganancia pre y post, EQ y ganancia/color • 9 efectos digitales - Tremolo - Octavador - Bocina Rotativa - wah Funk - Delay - Reverberación - Flanger - Chorus - Faser • Control T. Dynamics® • Conectador de auriculares • Circuito de efectos 212 EFX • 100 W a 8 ohmios (80 W a 8 Ohmios internos) • Dos parlantes de 12" Blue Marvel® • Entrada de alta y baja ganancia • Canal limpio con controles separados de volumen, EQ, y color • Canal líder con controles separados de ganancia pre y post, EQ y ganancia/color • 9 efectos digitales - Tremolo - Octavado - Bocina rotativa - wah Funk - Delay - Reverberación - Flanger - Chorus - Faser • Control T. Dynamics® • Circuito de efectos con control de nivel • Salida de preamplificador y entrada de amplificador • Conectador para bocina externa • Control de presencia • Interruptor de resonancia

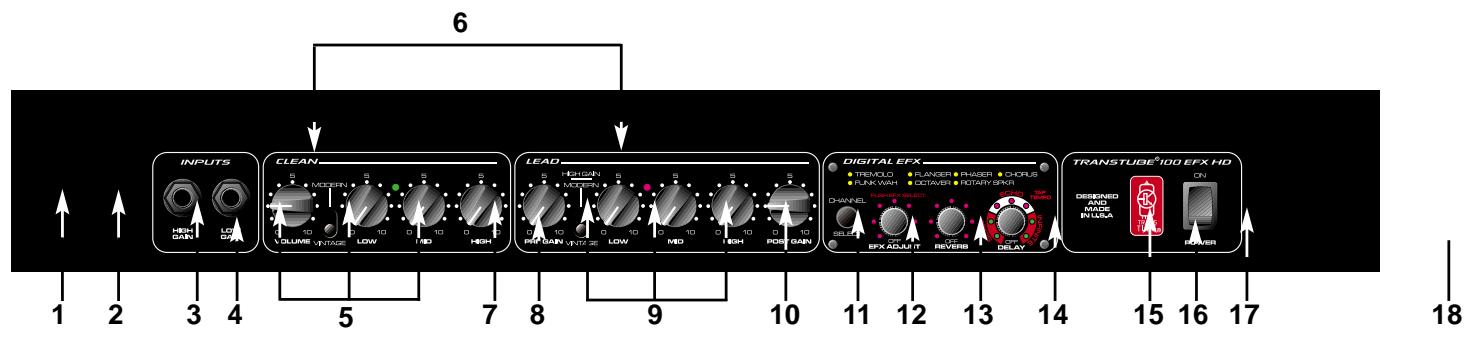

CONTROLES Y CARACTERÍSITICAS PANEL FRONTAL

ENTRADA (GANANCIA ALTA)

Este conectador de 1/4" ha sido diseñado para aceptar casi todas las señales de guitarra. La ganancia de la señal de entrada puede ser ajustada por el control de PRE GANACIA (7) (sólo canal líder).

ENTRADA (GANANCIA BAJA) *Sólo 212

Este conectador de 1/4" ha sido diseñado para aceptar señales altas de instrumentos que pueden saturar la entrada de alta ganancia. Esta entrada está a – 6 dB de la entrada de alta ganancia. Si se usan las dos entradas de manera simultanea, las dos serán de baja entrada.

VOLUMEN Este control ajusta el nivel general del canal limpio.

INTERRUPTOR MODERNO/VINTAGE Este interruptor selecciona el color del canal limpio. La posición MODERN refleja los tonos de amplificadores actuales. La posición VINTAGE cambia el ecualizador y añade brillo para simular el diseño de amplificadores clásicos.

EQ DEL CANAL LIMPIO Estos controles pasivos permiten el ajuste de frecuencias GRAVES, MEDIAS y AGUDAS.

Los cambios de tono producidos por estos controles varían dependiendo de la posición del interruptor MODERN/VINTAGE (4). La posición “0” es máximo corte, la posición “10” representa máximo incremento.

LEDs DEL CANAL ACTIVO Estos indicadores representan el canal activo. Verde indica la activación del canal Limpio; rojo indica la activación del canal Líder.

PRE GANACIA Este control ajusta la ganancia de entrada del canal Líder. El incrementar la ganancia de entrada incrementará la distorsión del preamplificador y su duración (sustain).

INTERRUPTOR MODERNO/VINTAGE/GANACIA ALTA Este interruptor selecciona tanto la ganancia como el sonido del canal Líder. La posición

MODERN incrementa la ganancia y corta las frecuencias medias para establecer un tono de “rock pesado o metal”. La posición VINTAGE imita la saturación de los amplificadores 15

clásicos, mientras que la posición HIGH GAIN (Alta Ganancia) incrementa la ganancia y cambia el EQ para permitir que las líneas y solos sobresalgan.

EQ DEL CANAL LÍDER Estos controles pasivos permiten el ajuste de frecuencias GRAVES, MEDIAS y AGUDAS.

Los cambios de tono producidos por estos controles varían dependiendo de la posición del interruptor MODERN/VINTAGE (4). La posición “0” es máximo corte, la posición “10” representa máximo incremento.

POST GANANCIA Este control ajusta el nivel general del canal Líder.

SELECTOR DE CANAL Este interruptor selecciona el canal (Limpio o Líder). Los LEDs DE CANAL ACTIVO (6) indican el canal activo. Verde para limpio; rojo para Líder.

AJUSTE DE EFECTO Oprimir este control selecciona el efecto. Un LED anaranjado adyacente al nombre del efecto se iluminará para indicar el efecto seleccionado. Rotar este control en dirección de las manecillas del reloj cambia el parámetro del efecto activo de cuerdo con la descripción siguiente. El anillo de LEDs alrededor indica valor relativo del parámetro siendo ajustado.

PARÁMETROS DE AJUSTE DE EFECTOS Tremolo – incremento de razón Funk wah- incremento de sensibilidad Octavador- Mezcla mojada/seca Bocina Rotativa- Incremento de razón Flanger – Incremento de razón Faser- Incremento de razón Chorus – Incremento de razón/incremento de profundidad Los amplificadores EFX incluyen presets de fábrica. Para volver a los presets de fábrica, mantén oprimidos los botones de AJUSTE DE EFECTOS (12) y DELAY (14) mientras enciendes el amplificador.

REVERBERACIÓN Este control ajusta el nivel general del reverb. El anillo de LED a su alrededor indica el nivel.

DELAY Este control ajusta el tipo de delay, tiempo y volumen. Hay tres tipos de delays disponibles:

SLAP (1 repetición), ECHO (3-4 repeticiones) e INFINITO (5-6 repeticiones). El LED en cada sección del control indica qué tipo está activo y el nivel de volumen. Oprimir el control dos veces ajusta el tiempo de delay al intervalo entre presets.

Este control activo incrementa las frecuencias agudas de cero incremento en la posición “0” a 6 dB de incremento en la posición “10”.

INTERRUPTOR DE RESONANCIA *Sólo 212

Este interruptor ajusta el factor ‘damping’del amplificador. Damping es la habilidad que tiene un amplificador de controlar el movimiento en el cono del parlante una vez que la señal ha desaparecido. En la posición TIGHT (ajustada), la vibración es reducida más rápidamente que en la posición LOOSE (suelta). El incremento en vibración con la posición LOOSE simula una bocina más grande. 16

Este control ajusta el nivel de salida del amplificador desde 10% a 100%. Cuando se selecciona un nivel bajo, la simulación de compresión de bulbos será mucho más pronunciada.

INTERRUPTOR DE CORRIENTE Este interruptor aplica corriente a la unidad en la posición de encendido (ON). Uno de los

LEDs DEL CANAL ACTIVO (6) se iluminará para indicar que la unidad está encendida. Oprimir la parte baja del interruptor apaga la unidad.

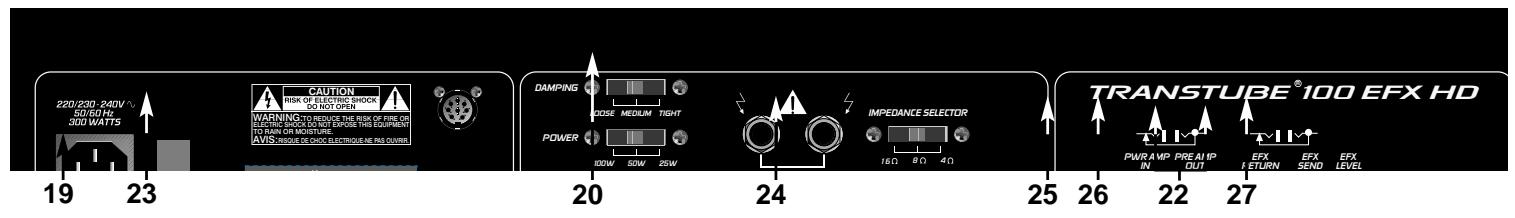

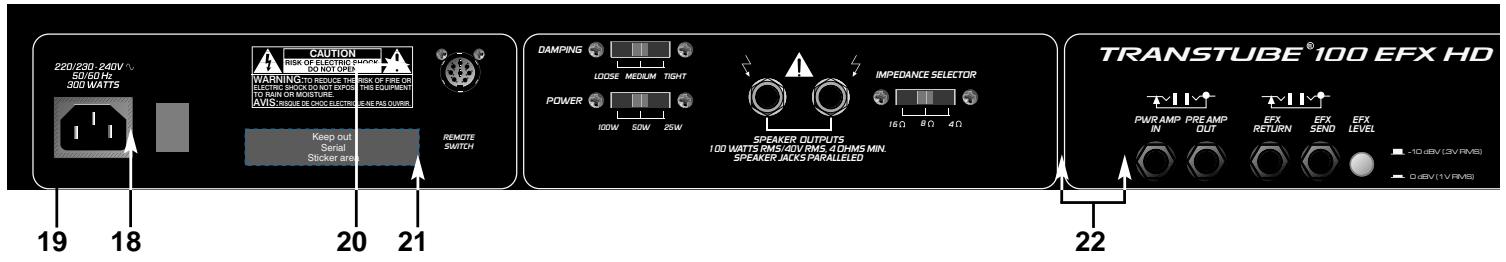

PANEL TRASERO Dadas las diferencias entre el diseño y las características en el panel trasero, presentamos el panel trasero tanto del 112 como del 212. Hacer referencia a la ilustración que identifica tu modelo.

112 EFX R DAMPING CAUTION CONECTADOR IEC Este es un conectador estándar IEC. Un cable de CA con los conectadores y capacidades para el voltaje de operación es incluido en el paquete. El cable de corriente debe ser conectado al amplificador antes de conectarse a la fuente de corriente.

CABLE DE CORRIENTE DOMESTICO EN EEUU El cable de corriente incluido con la unidad es uno de 3 vías con conectador convencional de 120 VAC y aguja de tierra. Si la fuente no cuenta con entrada de tierra, un adaptador debe ser usado y la tercera aguja debe ser aterrizada correctamente. Nunca se rompa la aguja de tierra en ningún equipo. Esta ha sido incluida por tu seguridad.

CONECTADOR DE CONTROL REMOTO Este conector DIN de 8 pins se provee para la conexión de una pedalera PFC 3 (incluida). El cable de la pedalera debe ser conectado antes que el amplificador sea encendido. Ver la sección de PEDALERA en este manual para explicaciones de cómo usarla.

CONECTADOR DE AURICULARES Este conectador TRS estéreo de 1/4" acepta auriculares estéreo estándar. El usar esta salida interrumpe el flujo de señal al parlante, haciéndolo ideal para situaciones de práctica.

CIRCUÍTO DE EFECTOS Estos conectadores TS de 1/4" permiten mandar y regresar señal de procesadores de efectos externos. Usando cables aislados, se puede parchar del SEND (envío) a la entrada del procesador externo, y de la salida del procesador al RETURN (retorno). Sólo se deben aplicar procesadores que no incrementen la ganancia de la señal en este circuito.

INTERRUPTOR DE CAMBIO DE POLARIDAD Este interruptor de 3 posiciones normalmente debe estar en la posición central “0”. Si se encuentra ruido o hum saliendo de los parlantes, el interruptor se puede cambiar a las posiciones “+” o “-” para minimizar el ruido. Si el cambio de polaridad no disminuye o cancela el problema, consulta a tu distribuidor autorizado Peavey, la fabrica de Peavey o un técnico calificado.

NOTA: Este interruptor sólo se encuentra en los modelos de 120 Voltios.

CONECTADOR DE PARLANTE EXTERNO Este conectador TS mono de 1/4" permite la conexión de parlante(s) externos. Está cableado en paralelo con los parlantes internos. Los parlante externos deben tener capacidad de 100

Watts e impedancia mínima de 8 ohmios.

ENTRADA DE AMPLIFICADOR Esta entrada de 1/4" permite la conexión de señales de nivel de línea directamente al amplificador.

SALIDA PREAMPLIFICADA Esta salida de 1/4" permite conexiones con consolas, grabadoras, etc. Usa un cable aislado para conectar esta salida a entradas de aparatos que reciban la señal. Esta conexión no afecta la operación del amplificador o la señal que llega al amplificador y parlantes.

NIVEL DE EFECTOS Este interruptor selecciona la sensibilidad del CÍRCUITO DE EFECTOS (22) para evitar la saturación sin nivel de control de entrada.

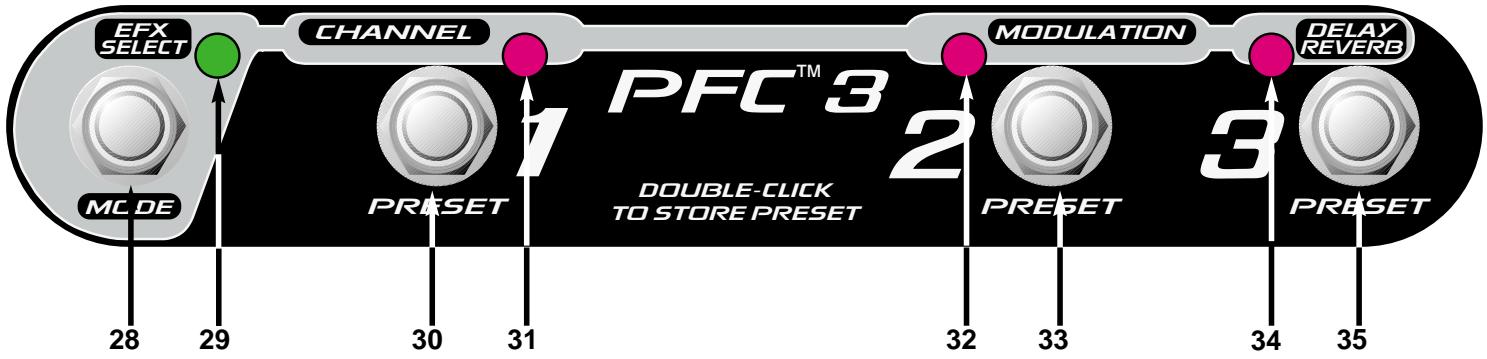

SELECCIÓN DE MODO La pedalera PFC 3 opera en dos modalidades: Modo de selección de efectos y modo de selección de presets. Oprimir el INTERRUPTOR DE MODO (28) selecciona entre los dos modos. El modo activo es indicado por el LED DE MODO (29). La iluminación del LED indica la selección del modo de efectos; el LED oscuro indica modo preset. Los controles e indicadores 30-35 ejecutan diferentes funciones relativas al modo activo.

MODO DE SELECCIÓN DE PRESETS En este modo, los tres interruptores controlan presets de efectos. Sus LEDs correspondientes indican el preset activo. Una vez que se consiga el resultado buscado usando los controles de efectos en el panel frontal, haz doble click en uno de los interruptores de los presets (30, 33 ó 35) para salvar los ajustes. Para regresar al último sonido salvado de un preset, oprime el botón de dicho preset una vez. Para una explicación detallada de cómo crear y salvar presets, lee la sección CARACTERÍSTICAS DE CAMBIOS en este manual en la siguiente página. MODO DE SELCCIÓN DE EFECTOS NOTA: Cuando se entra en este modo, el preset actual permanecerá activo. En este modo el INTERRUPTOR 1 (30) selecciona entre los canales Limpio y Líder. El LED DEL CANAL (31) se iluminará cuando el canal Líder esté activo. El INTERRUPTOR 2 (33) cambia entre dos efectos y sus ajustes respectivos. Este interruptor puede ser usado como interruptor de encendido y apagado si una de las posiciones no tiene efectos activos. Para usar el LED DE MODULACIÓN (32) como indicador de estatus, la posición apagado (off) o posición baja deber ser hecha con el indicador de LED apagado, y la encendida (on) o posición alta con el LED iluminado. El INTERRUPTOR 3 (35) cambia entre dos sonidos de reverb y delay. Así como con los ajustes de los efectos, este interruptor puede ser usado como encendido/apagado para el reverb y delay. Las dos funciones cambian simultáneamente cuando este interruptor es encendido.

CARACTERÍSTICAS DE CAMBIOS Los amplificadores EFX ofrecen posibilidades ocultas para ajustar aun más los parámetros de los efectos digitales. Aparte de los ajustes descritos en la sección de AJUSTES DE PARÁMETROS DE EFECTOS de este manual, se pueden llevar a cabo cambios adicionales para ‘personalizar’ los efectos. Estos cambios se hacen oprimiendo y manteniendo oprimido el control de AJUSTE DE EFECTO (12) mientras se rota la perilla de REVERB (13) simultáneamente. El AJUSTE DE EFECTO tiene que estar presionado por lo menos por un segundo para entrar al modo de cambio.

Los ajustes del reverb no se verán afectados mientras se trabaje en modo de cambio. El anillo de LEDs alrededor del control ahora reflejará el valor del efecto siendo cambiado. Como en cambios de parámetros estándar, el efecto siendo cambiado será el efecto activo indicado por el LED adyacente a su nombre. PARÁMETROS DE CAMBIO Tremolo - Intensidad Flanger - Profundidad

Wah Funk– Tiempo de caída

Bocina Rotativa – Mezcla mojada/seca

Chorus - – Mezcla mojada/seca

Para recuperar los efectos de fábrica tanto para el modo estándar como para el modo de cambio, presiona el control de AJUSTE DE EFECTO (12) y mantéenlo apretado por lo menos por un segundo para entrar en el modo de cambio, luego oprime en control de DELAY (14).

CREANDO Y SALVANDO UN PRESET PERSONALIZADO Los siguientes pasos explican la creación y cómo salvar dos efectos. También dos modificaciones del Delay/Reverb. Los efectos de octavador y flanger fueron seleccionados aleatoriamente. Estos pasos personalizarán los presets usando cualquiera de los efectos. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.

Asegúrate que la pedalera esté en modo de selección de efectos oprimiendo el

INTERRUPTOR DE MODO (28) si es necesario. El LED de MODO (29) se encenderá. Usa el INTERRUPTOR 1 (30) para seleccionar el canal Líder o Limpio. El LED DE CANAL (31) se encenderá para el canal Líder. Selecciona la posición del INTERRUPTOR 2 (33). El LED de MODULACIÓN (32) puede estar iluminado u oscuro a la discreción del usuario. Selecciona Flanger y ajusta la razón a tu preferencia usando el control de AJUSTE DE EFECTO (12) en el panel frontal (ajuste estándar). Oprime y mantén oprimido el control de AJUSTE DE EFECTO (12) mientras ajustas la profundidad a tu preferencia con el control de REVERB (13) en el panel frontal. Oprime el INTERRUPTOR 2 (33) para cambiar a la otra posición de Modulación. El LED de MODULACIÓN (32) se iluminará o no dependiendo de su estatus en el paso 5. Selecciona el octavador y ajusta la mezcla mojada/seca a tu preferencia usando el control de AJUSTE DE EFECTO (12) en el panel frontal (ajuste estándar) Selecciona la posición del INTERRUPTOR 3 (35). El LED de DELAY/REVERB (34) puede estar iluminado u oscuro a la discreción del usuario. Ajusta el reverb a tu preferencia usando el control de REVERB (13) en el panel frontal. Oprime el INTERRUPTOR 3 (35) para cambiar a la otra posición de Delay/Reverb. El LED de DELAY/REVERB (34) se iluminará o no dependiendo de su estatus en el paso 10. Ajusta el tipo de delay, tiempo y volumen a tu preferencia usando el control de DELAY (14).

Selecciona las posiciones del INTERRUPTOR 2 (33) e INTERRUPTRO 3 (35) en las posiciones preferidas de default. (Default en este caso se refiere a la posición en que se encontrará cuando se seleccione el preset).

Oprime el INTERRUPTOR DE MODO (28) para regresar al Modo Preset. Haz doble click en PRESET 1, 2, ó 3 (30,33 ó 35) para salvar los ajustes en esa localidad.
