MODE D'EMPLOI EKCOH180 EMTEC

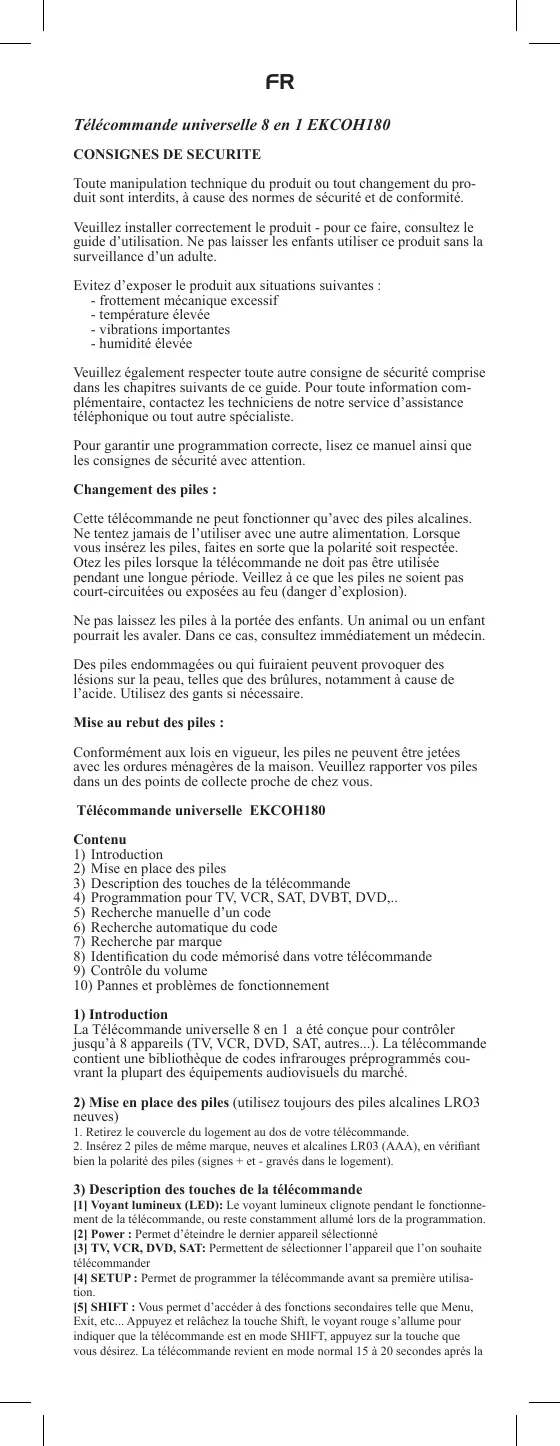

Télécommande universelle 8 en 1 EKCOH180

CONSIGNES DE SECURITE

Toute manipulation technique du produit ou tout changement du produit sont interdits, à cause des normes de sécurité et de conformité. Veuillez installer correctement le produit - pour ce faire, consultez le guide d’utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance d’un adulte. Evitez d’exposer le produit aux situations suivantes : - frottement mécanique excessif - température élevée - vibrations importantes - humidité élevée Veuillez également respecter toute autre consigne de sécurité comprise dans les chapitres suivants de ce guide. Pour toute information complémentaire, contactez les techniciens de notre service d’assistance téléphonique ou tout autre spécialiste. Pour garantir une programmation correcte, lisez ce manuel ainsi que les consignes de sécurité avec attention. Changement des piles : Cette télécommande ne peut fonctionner qu’avec des piles alcalines. Ne tentez jamais de l’utiliser avec une autre alimentation. Lorsque vous insérez les piles, faites en sorte que la polarité soit respectée. Otez les piles lorsque la télécommande ne doit pas être utilisée pendant une longue période. Veillez à ce que les piles ne soient pas court-circuitées ou exposées au feu (danger d’explosion). Ne pas laissez les piles à la portée des enfants. Un animal ou un enfant pourrait les avaler. Dans ce cas, consultez immédiatement un médecin. Des piles endommagées ou qui fuiraient peuvent provoquer des lésions sur la peau, telles que des brûlures, notamment à cause de l’acide. Utilisez des gants si nécessaire. Mise au rebut des piles : Conformément aux lois en vigueur, les piles ne peuvent être jetées avec les ordures ménagères de la maison. Veuillez rapporter vos piles dans un des points de collecte proche de chez vous. Télécommande universelle EKCOH180 Contenu

1) Introduction

2) Mise en place des piles

3) Description des touches de la télécommande

4) Programmation pour TV, VCR, SAT, DVBT, DVD,..

5) Recherche manuelle d’un code

6) Recherche automatique du code

7) Recherche par marque

8) Identification du code mémorisé dans votre télécommande

9) Contrôle du volume

10) Pannes et problèmes de fonctionnement

1) Introduction

La Télécommande universelle 8 en 1 a été conçue pour contrôler jusqu’à 8 appareils (TV, VCR, DVD, SAT, autres...). La télécommande contient une bibliothèque de codes infrarouges préprogrammés couvrant la plupart des équipements audiovisuels du marché.

2) Mise en place des piles (utilisez toujours des piles alcalines LRO3

1. Retirez le couvercle du logement au dos de votre télécommande.

2. Insérez 2 piles de même marque, neuves et alcalines LR03 (AAA), en vérifiant

bien la polarité des piles (signes + et - gravés dans le logement).

3) Description des touches de la télécommande

[1] Voyant lumineux (LED): Le voyant lumineux clignote pendant le fonctionnement de la télécommande, ou reste constamment allumé lors de la programmation. [2] Power : Permet d’éteindre le dernier appareil sélectionné [3] TV, VCR, DVD, SAT: Permettent de sélectionner l’appareil que l’on souhaite télécommander [4] SETUP : Permet de programmer la télécommande avant sa première utilisation. [5] SHIFT : Vous permet d’accéder à des fonctions secondaires telle que Menu, Exit, etc... Appuyez et relâchez la touche Shift, le voyant rouge s’allume pour indiquer que la télécommande est en mode SHIFT, appuyez sur la touche que vous désirez. La télécommande revient en mode normal 15 à 20 secondes après la

dernière pression sur une touche ou si vous ré-appuyez sur la touche SHIFT. [6] MODE : Permet de sélectionner les modes : DVBT, CBL, AMP ou AUX. Par ex; appuyez sur Mode puis la touche TV/DVBT pour accéder au mode DVBT. répéter pour revenir au mode TV. [7] PROG + / - : En mode TV, VCR ou SAT : Sélection de la chaîne précédente ou suivante. En mode DVD : sélectionne le chapitre suivant ou précédent. SHIFT+ Channel+/- : Touches de navigation, ces touches permettent de se déplacer vers le haut ou le bas à l’intérieur du menu de l’appareil sélectionné [8] Volume + / -: Réglage du volume sonore. Vous pouvez contrôler le son de votre télé même lorsque vous êtes en mode VCR, DVD ou satellite. Nul besoin de sélectionner le mode TV. SHIFT+ Volume+/- : Touches de navigation, ces touches permettent de se déplacer vers la droite ou la gauche à l’intérieur du menu de l’appareil sélectionné. [9] [10] Muet : Permet de couper ou de remettre le son de l’appareil présélectionné. Vous pouvez contrôler le son de votre télé même lorsque vous êtes en mode VCR, DVD ou satellite. Nul besoin de sélectionner le mode TV. SHIFT+Muet: OK, permet de confirmer une sélection dans un menu. [11] Teletexte OFF (suppression du télétexte): En mode TV : Sortie du mode télétexte (le Télétexte disparaît de l’écran). SHIFT+ Teletexte OFF: Sortie du menu. [12] Maintien du télétexte: fige la page du Télétexte à l’écran [13] Clavier touches numériques 0 - 9 : Elles fonctionnent de la même manière que celles de votre télécommande d’origine. [14] Teletexte ON (affichage du télétexte): En mode TV: Le Télétexte apparaît à l’écran. SHIFT+ Teletexte ON: Affichage du menu. [15] ENT: En mode programmation par recherche du code, cette touche vous permet de confirmer le code de l’appareil que vous souhaitez commander. Utilisée avec les touches numériques (13), elle permet, sur certains appareils, de sélectionner directement les chaînes supérieures à 9. [16] A/V : Sélection d’une source extérieure (prise Péritel, pour visualiser le film du DVD, du satellite, magnétoscope… sur l’écran de votre téléviseur, par exemple). [17] Lecture, Avance rapide, Stop, Retour, Pause : En mode VCR et DVD correspondent aux fonctions Marche, Avance rapide, Stop, Retour, Pause pour la très grande majorité des marques disponibles sur le marché En mode TV : Touches de couleur, permettent de contrôler le télétexte (Fast Text) ou des fonctions spéciales sur certains équipements. REC (record): Permet d’enregistrer un film en mode VCR. Afin d’éviter toute erreur, vous devez appuyer 2 fois sur cette touche pour déclencher l’enregistrement

4) Programmation de la télécommande pour les appareils de TV,

VCR, DVD, DVBT, SAT, autres... NB: vous pouvez commander un appareil de n’importe quel type (TV, DVD, SAT...) à partir des touches VCR, DVD et SAT: pour cela, vous devez d’abord entrer le code à 4 chiffres (trouvé dans le livre de code) de l’appareil que vous voulez commander:

1. Vérifiez que votre équipement est en marche. Sinon allumez le manuellement.

2. Appuyez et maintenez la touche SETUP (4) enfoncée jusqu’à ce que le voyant

lumineux (1) demeure allumé en permanence. La relâcher.

3. Appuyez sur le mode (3) de l’équipement souhaité (par exemple TV). Appuyez

d'abord sur la touche Mode (6) pour accéder aux mode DVBT, CBL, AMP et AUX.

4. Vérifiez que votre équipement est en marche (exemple TV)

5. A l’aide de la liste de codes, composez le premier code à 4 chiffres (13)

correspondant à la marque de votre téléviseur. Après avoir entré le code, le voyant lumineux (1) s’éteint. Si le code entré est erroné, le voyant clignote 3 secondes puis s’éteint et vous devez reprendre la procédure à partir de l’étape 2.

6. Dirigez la télécommande vers votre téléviseur, puis appuyez sur la touche

POWER (2). Si l’équipement s’éteint, vérifiez les autres fonctions (exemple pour un magnétoscope: avance, retour, etc.). Si certaines fonctions ne répondent pas, cela signifie que le code entré n’est pas le bon. Dans ce cas répétez la procédure ci-dessus avec le code suivant correspondant à votre marque.

7. Procédez de la même manière pour les autres équipements que vous désirez

contrôler (TV, VCR, SAT, DVBT, DVD)

5) Recherche manuelle d’un code

Au cas où l’ensemble des codes proposés dans la liste ne permettrait pas de commander vos appareils audiovisuels (TV, VCR, SAT…), nous vous conseillons de procéder par la méthode de recherche cidessous. NB : vous pouvez commander un appareil de n’importe quel type (TV, DVD, SAT...) à partir des touches VCR, DVD et SAT: vous devez d’abord entrer le code d’un appareil similaire à celui que vous souhaitez commander, par ex: si vous souhaitez programmer un SAT sous la touche VCR, entrez d’abord le code d’un satellite de n’importe quelle marque, selon la procédure décrite dans le § 4, puis suivez la démarche suivante:

1. Vérifiez que votre équipement est en marche. Sinon allumez le manuellement.

2. Appuyez et maintenez la touche SET UP (4) enfoncée jusqu’à ce que le voyant

LED (1) demeure allumé en permanence.

3. Appuyez sur le mode (3) de l’équipement souhaité (par exemple TV).Appuyez

d'abord la touche Mode (6) pour accéder aux mode DVBT, CBL, AMP et AUX.

4. Appuyer plusieurs fois sur la touche PROG+ (7) jusqu’à ce que l’appareil

change de chaîne. Si vous dépassez le code recherché vous pouvez retourner en arrière avec la touche PROG– (7).

5. Dès que l’appareil que vous souhaitez commander change de chaîne, appuyez

sur la touche ENT (15) pour enregistrer le code. C’est tout! Note: Si votre appareil ne possède pas de touche PROG+, utilisez à la place la touche PLAY (VCR, DVD) (17) ou bien la touche POWER (2). La recherche commence par le dernier code enregistré. Si celui-ci est 0030, la recherche commencera à 0031 jusqu’au dernier code possible, puis recommencera de 0000 jusqu’à 0029. Remarque : Si certaines fonctions de votre équipement ne peuvent pas être commandées, vous devez entrer un autre code.

6) Recherche automatique de codes

Plutôt que de chercher un code dans la liste, vous pouvez utiliser la méthode de recherche automatique ci-dessous. NB : vous pouvez commander un appareil de n’importe quel type (TV, DVD, SAT...) à partir des touches VCR, DVD et SAT: vous devez d’abord entrer le code d’un appareil similaire à celui que vous souhaitez commander; par ex: si vous souhaitez programmer un SAT sous la touche VCR, entrez d’abord le code d’un satellite de n’importe quelle marque, selon la procédure décrite dans le § 4, puis suivez la démarche suivante:

1. Vérifiez que votre équipement est en marche. Sinon allumez le manuellement.

2. Appuyez et maintenez la touche SETUP (4) enfoncée jusqu’à ce que le voyant

LED (1) demeure allumé en permanence.

3. Appuyez sur le mode (3) de l’équipement souhaité (par exemple TV).

4. Appuyer une seule fois sur la touche PROG+ (7). Après quelques secondes la

télécommande commence de dérouler toute la liste de codes inclus dans la bibliothèque (environ 1 par seconde). Appuyer une deuxième fois sur PROG+ (7) pour réduire la vitesse de test (1 code toutes les 3 secondes). Dès que l’appareil change de chaîne, vous devez appuyer immédiatement sur ENT (15) pour enregistrer le code et stopper le déroulement de la liste. Si vous n’avez pas réagi assez vite, vous avez la possibilité de revenir au code précédent en appuyant sur Channel- (7) autant de fois que nécessaire (vous pouvez ré-avancer en appuyant sur PROG+ (7) si vous êtes allés trop en arrière). Dès que l’appareil répond à nouveau, appuyer sur ENT (15) pour enregistrer le code.

7) Recherche par marque

Si la marque de votre équipement se trouve dans la liste ci-dessous, vous avez la possibilité d’utiliser la recherche par marque (plus rapide que la recherche manuelle ou automatique): MARQUE CODE Philips/Radiola Sony/Panasonic/JVC/Sharp Akai/Toshiba/Daewoo Thomson/Brandt Telefunken/Saba/Normende Grundig/Blaupunkt Nokia/ ITT

1. Vérifiez que votre équipement est en marche. Sinon allumez le manuellement.

2. Appuyez et maintenez la touche SETUP (4) enfoncée jusqu’à ce que le voyant

LED (1) demeure allumé en permanence.

3. Appuyez sur le mode (3) de l’équipement souhaité (par exemple TV).

4. Entrez le code correspondant à la marque, pointez la télécommande vers l’appareil et enfoncez la touche CHANNEL+ (7) par pressions successives, jusqu’à ce que celui-ci change automatiquement de chaîne (la télécommande envoie un signal infrarouge toutes les secondes donc laissez le temps à l’appareil de réagir). Lorsque l’appareil audio-vidéo réagit, confirmez l’encodage en appuyant sur la touche ENT (15). Si accidentellement vous avez passé le code recherché, vous pourrez utiliser PROG– (7) pour revenir en arrière. Appuyez sur ENT (15) pour confirmer.

8) Vérification du code mémorisé dans votre télécommande

1. Appuyez et maintenez la touche SETUP (4) enfoncée jusqu’à ce que le voyant

LED (1) reste allumé en permanence.

2. Appuyez sur le mode (3) correspondant au type d’équipement que vous désirez

identifier (TV, VCR ,SAT… ). Appuyez la touche Mode pour accéder aux mode DVBT, CBL, AMP et AUX. Le voyant clignote une fois.

3. Appuyez de nouveau sur la touche SET UP (4). Le voyant clignote une fois.

4. Pour identifier le premier chiffre appuyez sur chaque touche de 0 à 9 (13) jusqu’à ce que le voyant s’éteigne. La dernière touche sur laquelle vous avez appuyé correspond au premier chiffre du code.

5. Appuyez sur chaque touche de 0 à 9, comme indiqué ci-dessus, pour identifier

le deuxième puis le troisième chiffre.

6. Appuyez sur chaque touche de 0 à 9, comme indiqué ci-dessus, pour identifier

le quatrième chiffre. Quand le quatrième chiffre est trouvé, le voyant s’éteint. N’oubliez pas de noter le code trouvé dans le manuel (très pratique lors du changement des piles..).

9) Contrôle du volume

Réglage de TOUTES les commandes de volume sous un seul mode déterminé. Vous pouvez affecter le contrôle du volume sonore à un des modes de la télécommande (le contrôle du volume sonore doit exister sur l’appareil sélectionné). Ex : contrôle du son TV en mode TV, VCR, DVD ou SAT.

1. Appuyez et maintenez la touche SETUP (4) enfoncée jusqu’à ce que le voyant

LED (1) reste allumé en permanence. Relâchez la touche SETUP.

2. Maintenez la touche MUET (10) enfoncée jusqu’à ce que le voyant (1)

clignote une fois. Relâchez la touche MUET.

3. Appuyez une fois sur la touche de mode (TV, DVD, SAT) correspondant à

l’appareil dont le volume sera toujours commandé par les touches VOL (8) et MUET (10).

4. Appuyez une fois sur la touche MUET (10).

Réglage des commandes de volume pour CHAQUE mode. Vous pouvez décider que le contrôle du volume soit fonctionnel pour chaque mode choisi (le contrôle du volume doit exister sur l’appareil correspondant). Ex : commande du son du téléviseur en mode TV et commande du son d’un récepteur SAT en mode SAT, ....

1. Appuyez et maintenez la touche SETUP (4) enfoncée jusqu’à ce que le voyant

(1) reste allumé en permanence. Relâchez la touche SETUP.

2. Maintenez la touche MUET (10) enfoncée jusqu’à ce que le voyant (1)

clignote une fois. Relâchez la touche MUET.

3. Appuyez une fois sur la touche de mode (TV, DVD, SAT) correspondant à

l’appareil dont le volume sera toujours commandé par les touches VOL (8) et Muet (10).

4. Appuyez une fois sur la touche VOL - (8).

5. Appuyez une fois sur la touche Muet (10).

10) Pannes et problèmes de fonctionnement

La Télécommande ne marche pas ou a tendance à perdre les codes entrés:

• Vérifiez avec la télécommande d’origine que l’équipement fonctionne correctement
• Vérifiez que vous avez tout d’abord appuyé sur la touche correspondant au mode (téléviseur TV, magnétoscope VCR, satellite SAT, etc.) de l’équipement que vous désirez commander
• Si le code de la liste que vous avez entré ne fonctionne pas, essayez le code suivant, ou bien utilisez la recherche automatique AUTOSEARCH.
• Vérifiez la polarité de vos piles (indications +/-) et qu’elles soient correctement insérées dans le compartiment (voir le contact des piles sur les ressorts logés dans le compartiment).
• La programmation de la télécommande nécessite l’insertion de 2 piles LR 03 alcalines neuves.
• Si le voyant lumineux LED reste constamment allumé, généralement après plusieurs mois d’utilisation, cela signifie que les piles sont à remplacer. Important: La télécommande universelle 8en1 ne doit être utilisée que de la façon décrite dans ce manuel et ne doit pas être employée pour des fonctions non prévues.
