WET610N - Adaptateur réseau sans fil LINKSYS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Routeur Wi-Fi
Bandes de fréquence	Double bande (2,4 GHz et 5 GHz)
Norme Wi-Fi	802.11n
Ports Ethernet	4 ports LAN, 1 port WAN
Débit maximal	Non précisé
Fonctionnalités de sécurité	WPA/WPA2, pare-feu SPI
Type d'antenne	Interne
Alimentation	Adaptateur secteur externe
Compatibilité	Compatible avec la plupart des fournisseurs d'accès Internet
Dimensions	Non précisé
Poids	Non précisé
Interface utilisateur	Interface web
Fonctionnalités supplémentaires	Bridge mode, QoS basique
Indicateurs LED	LED de statut pour alimentation, Internet, Wi-Fi
Installation	Installation facile via guide utilisateur

FOIRE AUX QUESTIONS - WET610N LINKSYS

Comment configurer le LINKSYS WET610N pour la première fois ?

Pour configurer le LINKSYS WET610N, branchez-le à une prise électrique, connectez-le à votre ordinateur via un câble Ethernet, ouvrez un navigateur et entrez l'adresse IP '192.168.1.1'. Suivez les instructions de l'assistant de configuration.

Que faire si le WET610N ne se connecte pas à mon réseau Wi-Fi ?

Vérifiez que le SSID et le mot de passe de votre réseau Wi-Fi sont corrects. Assurez-vous également que votre routeur n'utilise pas un mode de sécurité incompatible avec le WET610N. Essayez de redémarrer le WET610N et le routeur.

Comment réinitialiser le LINKSYS WET610N aux paramètres d'usine ?

Pour réinitialiser le WET610N, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Le WET610N est-il compatible avec les réseaux 5 GHz ?

Le LINKSYS WET610N prend en charge les réseaux 2,4 GHz. Il n'est pas compatible avec les réseaux 5 GHz.

Comment mettre à jour le firmware du LINKSYS WET610N ?

Pour mettre à jour le firmware, visitez le site Web de LINKSYS, téléchargez la dernière version du firmware pour le WET610N et connectez-vous à l'interface de configuration. Allez dans l'onglet 'Administration', puis 'Firmware Upgrade' pour télécharger le nouveau firmware.

Que faire si la connexion Internet est instable avec le WET610N ?

Vérifiez la force du signal Wi-Fi, éloignez le WET610N des murs ou des appareils interférents. Vous pouvez également essayer de changer le canal Wi-Fi sur votre routeur pour réduire les interférences.

Puis-je utiliser le LINKSYS WET610N pour étendre mon réseau Wi-Fi ?

Oui, le LINKSYS WET610N peut être utilisé pour étendre votre réseau Wi-Fi en se connectant à votre routeur sans fil et en offrant une connexion Ethernet à des appareils tels que des consoles de jeux ou des téléviseurs.

MODE D'EMPLOI WET610N LINKSYS

(2) Upgrade Firmware < (d) Administration

（）

C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 1312 C 13

gogo no nololololololololololololololololololololololololololololololololololololololololololololololololololololololololololololol

wwwlinksys.com/support Linksys

(1) Factory Defaults < (d) Administration

（a）

aai aai ai aai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

(aaann) aS yddy dla 1dcl) Factory Defaults

juii jui iui aui bui aui

WET610N

WET610N

802.11n,802.11a,802.11b,802.11g,IEEE 802.3u

.Wi-Fi Protected SetupTM. Ethernet

<1.0

aJbJg Ethernet

Wi-Fi a:ai yai jai J ai J ai Lci

CAT5e

( ,151) 3

g0

X

QPSK.OFDM/BPSK:802.11a

64-QAM,16-QAM

BPSK.CCK/QPSK:802.11b

QPSK.OFDM/BPSK:802.11g

64-QAM,16-QAM

QPSK,OFDM/BPSK :802.11n

64-QAM,16-QAM

15:802.11a

a11@(g)18:802.11b

41154 (一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 一 5 16:802.11g

aLiJcIe 130@(jg)JolJLo/JLb2212:802.11n

(HT40) a.270.(HT20)

aLJIJIbIe54@(JgJg)JbIgJgLo/JIe-72:802.11a

4.111 @ (jg) 10 lg / Llo/ J-85:802.11b

Directrices generales de sécurité de la red 4

Guide de l'utilisateur

Linksys WET610N/WES610N Pont N double bande grand public

Table des matières

Présentation du produit

Panneau des voyageants 2

Panneau des ports. 3

Liste de vérification de la sécurité sans fil

Modifier le nom ou SSID du réseau sans fil par défaut 4

Modifier le mot de passer par défaut 4

Activer le filtrage des adresses MAC 4

Activer le cryptage 4

Consignes de sécurité reseau d'ordre général 4

Consignes de sécurité supplémentaires 5

Configuration avancée

Comment acceder à l'utilitaire basé sur le navigateur Web ? . . .6

Configuration > Configuration de base 7

Langue 7

Configuration réseau 7

Sans fil > Parametes sans fil de base. .7

Parametres sans fil de base 8

Sécurité sans fil 8

Sans fil > Recherche de site réseau sans fil. 10

Recherche de site de réseau sans fil 10

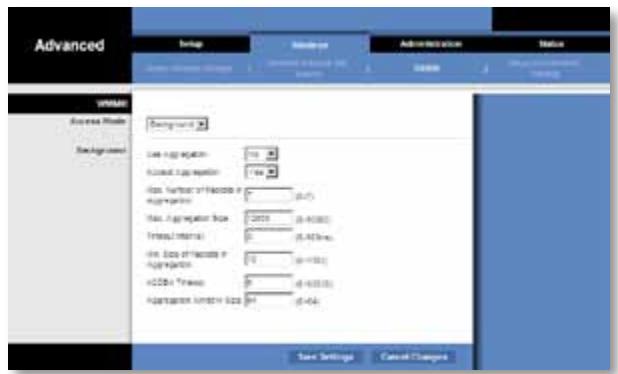

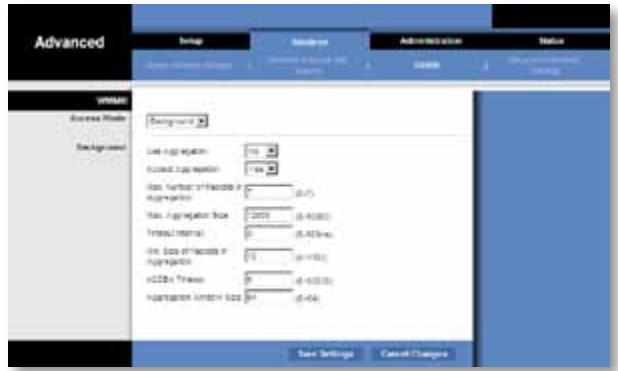

Sans fil WMM 11

WMM 12

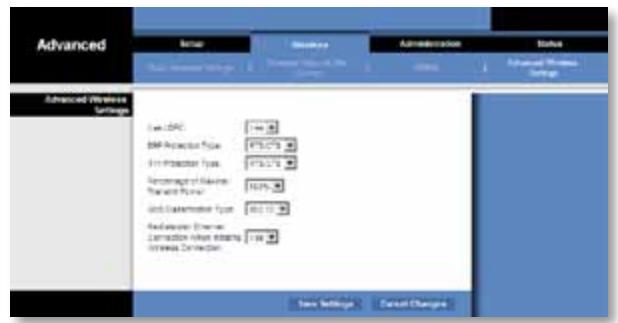

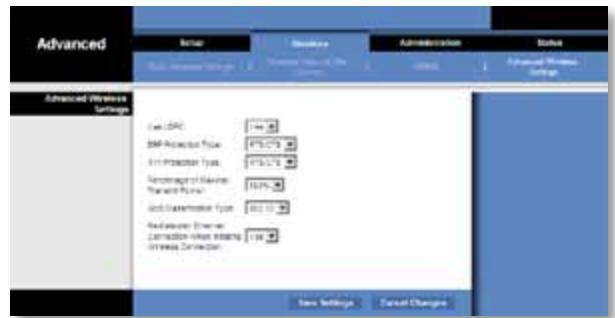

Sans fil > Parametres sans fil avancés. 13

Paramètres sans fil avances 13

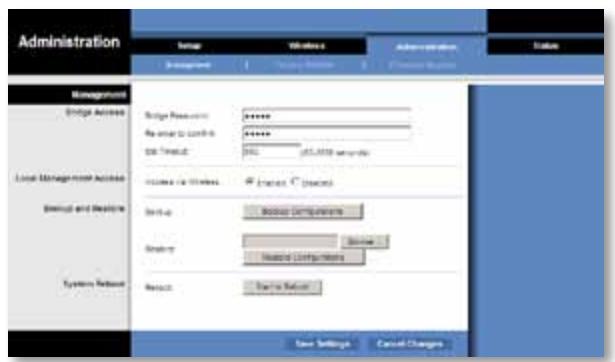

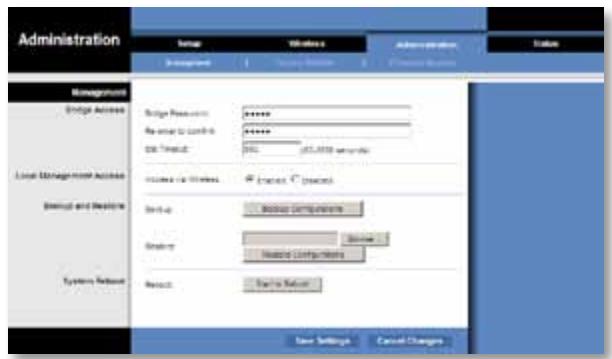

Administration > Gestion 14

Gestion 14

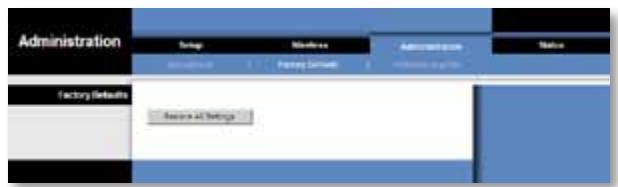

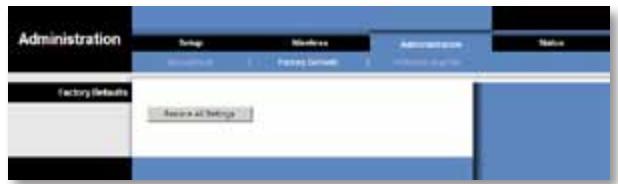

Administration > Paramètres d'usine 15

Paramètres d'usine 15

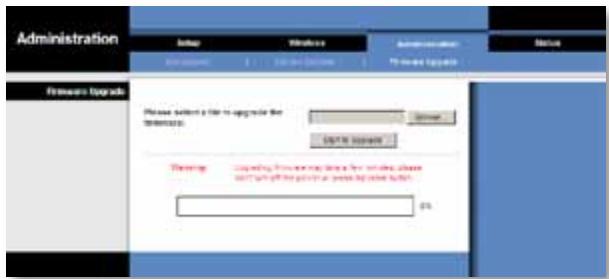

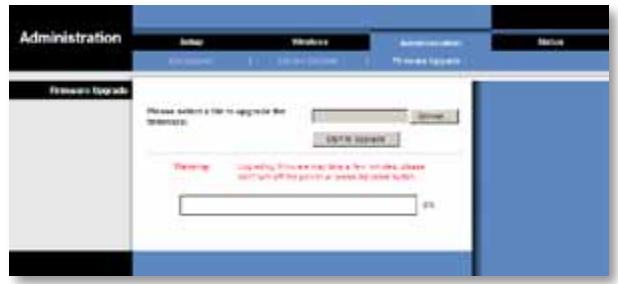

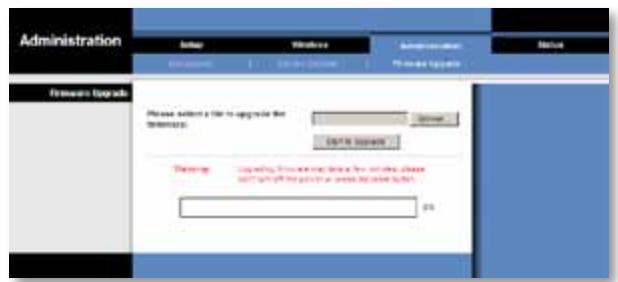

Administration > Mise à niveau du micrologiciel 15

Mise à niveau du micrologiciel 15

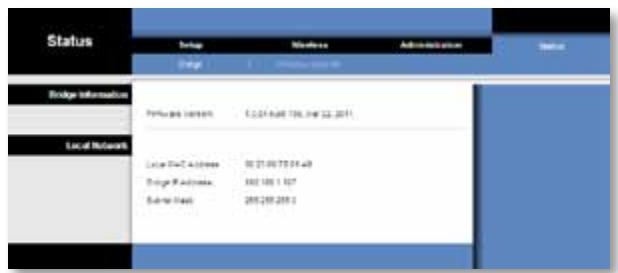

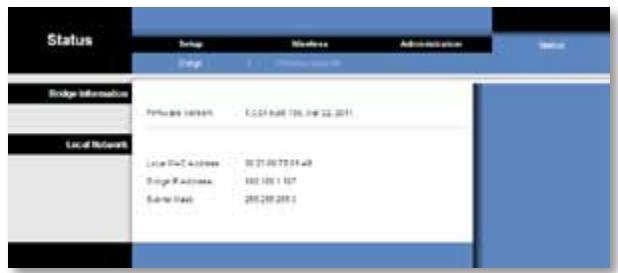

Etat Pont. 15

Informations concernant le pont 16

Réseau local 16

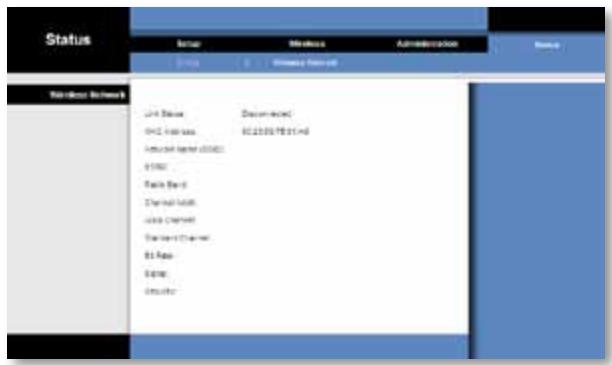

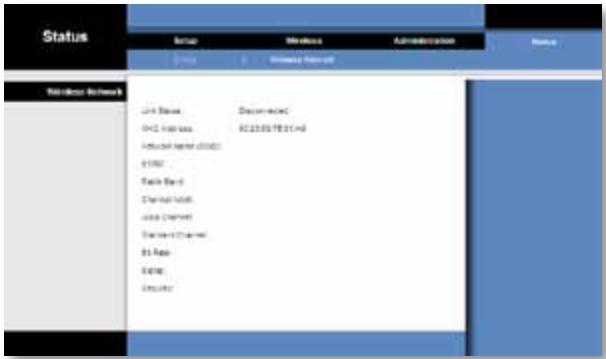

Etat > Sans fil 16

Sans fil 16

Dépannage

WES610N/WET610N 17

Specifications

WES610N 18

WET610N 19

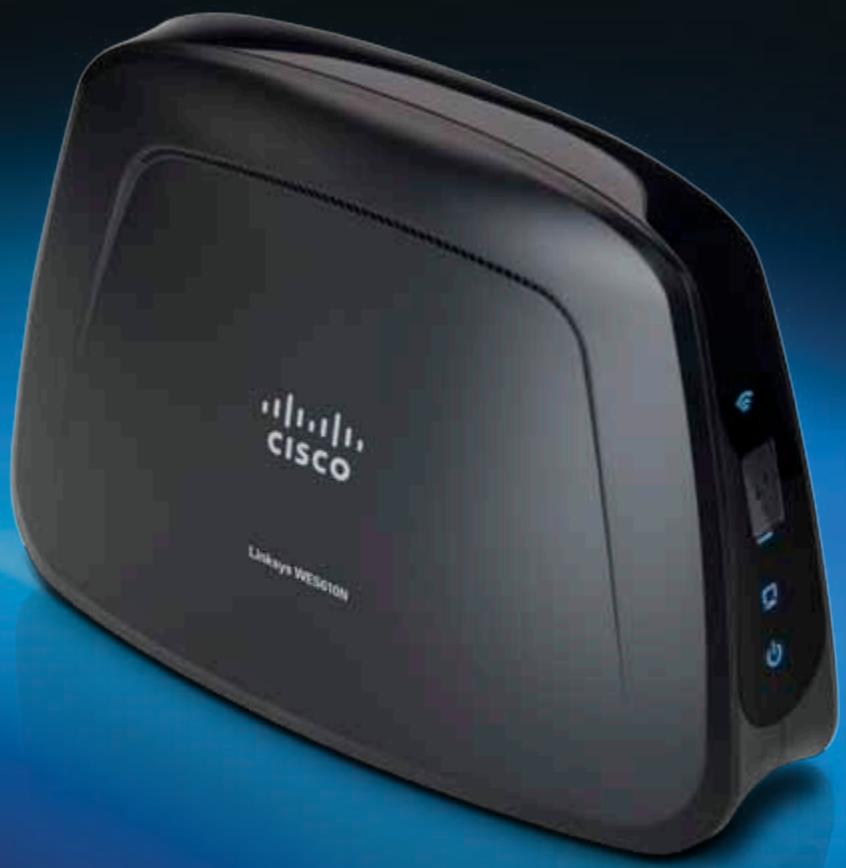

Présentation du produit

Merci d'avoir besoin le pont N double bande grand public de Linksys. Ce pont permet de relier à votre réseau sans fil n'importe quel périphérique cable Ethernet. Il est base sur la technologie sans fil N double bande, et par conséquent compatible avec tout point d'accès ou routeur sans fil N, G, A ou B. Lors de la première installation, suivez les instructions fournies dans le dossier du CD. Pour configurer des paramétres avancés, recourez à l'utilitaire très pratique basé sur votre navigateur.

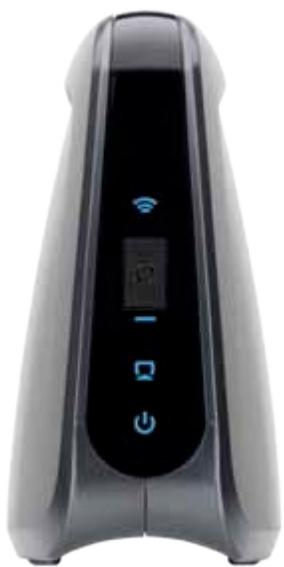

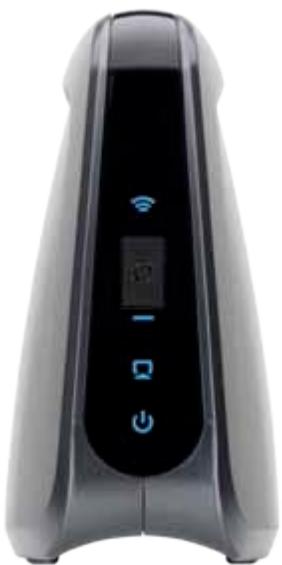

Panneau des voyants

WES610N

WET610N

Sans fil (bleu) : cevoyant s'allume lorsqu'une connexion sans fil est etablie. Levoyant clignote lorsque le pont envoie ou reçoit activement des données sur le réseau sans fil.

Bouton Wi-Fi Protected Setup : si vous routeur prend en charge cette fonction et utilise la sécurité WPA ou WPA2, vous pouvez utiliser la fonctionnalité Wi-Fi Protected Setup pour connecter automatiquement le pont. Avant d'utiliser la fonctionnalité Wi-Fi Protected Setup, reportez-vous à « Sans fil > Paramètres sans fil de base » à la page 7.

Voyant Wi-Fi Protected Setup (bleu/orange) : levoyant clignote en bleu pendant deux minutes lors du processus Wi-Fi Protected Setup. Il s'allume en bleu lorsque la sécurité sans fil est activée. En cas d'erreur durant le processus Wi-Fi Protected Setup, le voyant s'allume en orange. Assurez-vous que le routeur réseau prend en charge la fonctionnalité Wi-Fi Protected Setup. Attendez que le voyageant s'éteigne, puis réessayez.

Ethernet (bleu): cevoyant s'allume lorsqu'une connexion cablée est établie. Levoyant clignote lorsqu'le pont envoie ou reçoit activement des données sur le ou les ports Ethernet.
Alimentation (bleu) : cevoyant s'allume lorsque le pont est sous tension.

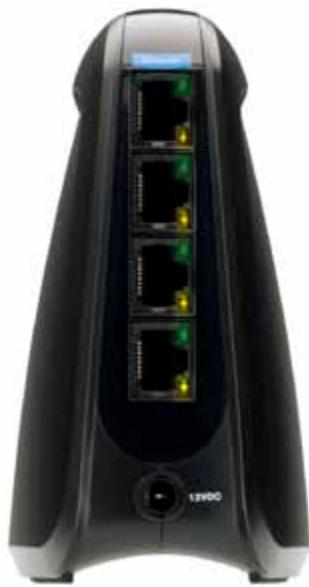

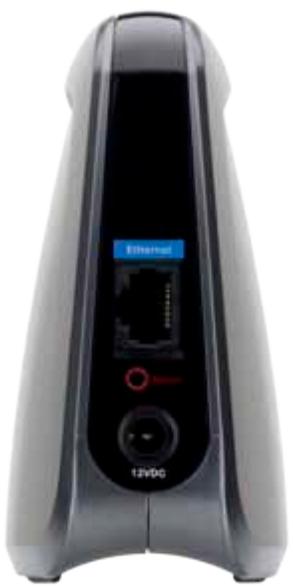

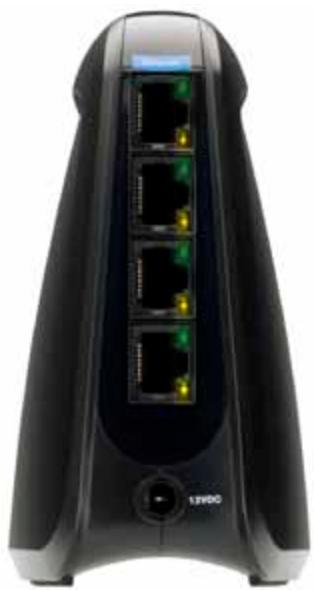

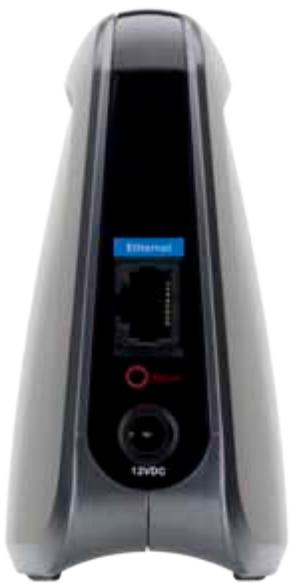

Panneau des ports

WES610N

WET610N

Ethernet : le ou les ports Ethernet connectent le pont à un ordinateur ou à un autre périphérique réseau Ethernet. Le modele WES610N dispose de quatre ports, tandis que le WET610N ne possède qu'un seul port.

Réinitialisation : il existe deux façon de rétablier les paramètres par défaut d'usine du pont. Appuyez sur le bouton Reset (Réinitialisation) pendant environ cinq secondes ou restaurez les paramètres par défaut à partir de l'écran Administration > Factory Defaults (Administration > Paramètres d'usine) de l'utilitaire basé sur le Web du pont. Le bouton de réinitialisation du modele WES610N est placé en bas du pont et celui du WET610N est positionné sur le panneau des ports arrière.

Alimentation : ce port permet de connecter le pont à l'adaptateur électrique fourni.

Liste de vérification de la sécurité sans fil

Très pratiques et d'une grande simplicité d'installation, les réseaux sans fil sont de plus en plus souventCHOIS par les foyers disposant d'une connexion Internet haut débit. Toutefois, l'utilisation d'ondes radio rend les réseaux sans fil plus vulnérables que les réseaux câblés traditionnels. De la même façon qu'il est possible d'interceptor les signaux de votre téléphone cellulaire ou sans fil, les signaux de votre réseau sans fil peuvent également être interceptés. Etant donné qu'il est impossible de bloquer physiquement une connexion non autorisée à votre réseau sans fil, certaines mesures sont nécessaires pour garantir la sécurité de votre réseau.

Modifier le nom ou SSID du réseau sans fil par défaut

Tout périphérique sans fil possède un nom de réseau sans fil ou SSID (Service Set Identifier) configuré en usine. Il s'agit du nom de votre réseau sans fil; il peut composer jusqu'à 32 caractères. Les produits sans fil Linksys utilisent linksys comme nom de réseau sans fil par défaut. Il est recommendé de changer le nom de votre réseau sans fil pour le différencier des autres réseaux sans fil, mais n'utilise pas d'informations personnelles (telles que votre numéro de téléphone), car ces informations sont disponibles à toute personne à la recherche de réseaux sans fil.

Modifier le mot de passer par défaut

Pour les produits sans fil, tels que les points d'accès et les routeurs, un mot de passer vous est demandé si vous souhaitez modifier leurs paramétres. Ces périphériques possèdent un mot de passer par défaut configuré en usine. Le mot de passer Linksys par défaut est administr. Les pirates informatiques connaissent ces noms et peuvent tenter d'acceder à votre réseau sans fil et de modifier vos paramétres réseau. Pour éviter toute modification non autorisée, personnalisez le mot de passer du périphérique de sorte qu'il soit difficile à deviner.

Activer le filtrage des adresses MAC

Les routeurs Linksys permettent d'activer le filtrage d'adresses MAC (Media Access Control). Tout périhérique réseau se voit attribuer une adresse MAC unique, composée d'une série de chiffres et de lettres. Lorsque la fonction de filtrage des adresses MAC est activée, l'accès au réseau sans fil n'est autorisé qu'aux périhériques dont l'adresse MAC est reconnectue. Vous pouvez, par exemple, spécifique l'adresse MAC de chaque ordinateur de votre domicile, de manière à ce queuls ces ordinateurs puisent acceder au réseau sans fil.

Activer le cryptage

Le cryptage protège les données transmises via un réseau sans fil. WPA/WPA2 (Wi-Fi Protected Access) et WEP (Wired Equivalent Privacy) offrent différents niveaux de protection des communications sans fil.

Un réseau utilisant le cryptage WPA/WPA2 est plus sécurisé qu'un réseau utilisant le cryptage WEP, car WPA/WPA2 utilise une méthode de cryptage par clé dynamique. Afin de protégger les informations transmises par ondes radio, il est recommandé d'activer le niveau de cryptage le plus élevé pris en charge par votre matériel réseau.

Il est possible que les périphériques les plus anciens, qui ne prennant pas en charge la sécurité WPA, ne proposent que la méthode de cryptage WEP.

Consignes de sécurité réseau d'ordre général

La sécurité du réseau sans fil ne sert à rien si le réseau sous-jacent n'est pas sécurisé.

• Protégez l'accès à tous les ordinateurs du réseau à l'aide de mots de passer et protégez vos fichiers importants à l'aide de mots de passer individuels.
• Modifiez les mots de passer régulierement.
• Installez un logiciel anti-virus et un pare-feu personnel sur chaque poste.
• Désactiver le partage de fichiers (point à point). Certaines applications sont susceptibles de partirager des fichiers sans demande de confirmation ou avertrissement.

Consignes de sécurité supplémentaires

• Maintenez routeurs, points d'accès et modems routeurs sans fil à distance des murs extérieurs ou des fenêtres.
• Mettez hors tension les routeurs, points d'accès ou modems routeurs lorsqu'ils ne sont pas utilisés (la nuit, pendant vos vacances).
  Utilisez des phrases de passer d'au moins huit caractères et difficilles à deviner. Mélangez chiffres et lettres pour éviter tout mot pouvant se trouver dans un dictionnaire.

Configuration avancée

Après l'avoir configuré en suivant les instructions fournies dans le dossier du CD, le pont sera prét à l'emploi. Cependant, si vous souhaitez modifier ses paramètres avancés, utilisez l'utilitaire basé sur le navigateur Web du pont. Ce chapitre déscrit chaque page Web de l'utilitaire ainsi que ses fonctions clés. Vous pouvez acceder à l'utilitaire à l'aide d'un navigateur Web sur un ordinateur connecté au pont par réseau.

L'utilitaire basé sur le navigateur Web dispose des onglets principaux suivants : Setup (Configuration), Wireless (Sans fil), Administration et Status (Etat). D'autres onglets apparaisent lorsque vous cliquez sur les onglets principaux.

Comment acceder à l'utilitaire base sur le navigateur Web ?

Utilisez un navigateur Web pour acceder à l'utilitaire basé sur le navigateur Web.

Si le pont est connecté à un réseau avec un serveur DHCP (généralement le routeur réseau), il obtient son adresse IP auprès du serveur DHCP. En l'absence de serveur DHCP, le pont utilise son adresse IP statique par défaut, 169.254.1.250. (Si vous avez défini une adresse IP statique permanente sur le pont par l'intémédiaire de l'utilitaire basé sur le navigateur Web, entrez l'adresse IP statique.)

REMARQUE

Si vous ne connaissiez pas l'adresse IP du pont, consultez la table des clients DHCP de votre routeur. (Voir la documentation de votre routeur.)

Si vous n'arrivez pas à couver l'adresse IP du pont, vous pouvez le réinitialiser; appuyez sur son bouton Reset (Réinitialisation) pendant environ cinq secondes à l'aide d'un trombone détendu. Ceci rétablit ses paramètres d'usine par défaut. Le pont compte alors une adresse IP au serveur DHCP (généralement le routeur réseau). Si le serveur DHCP est introuvable, le pont utilise son adresse IP statique par défaut, 169.254.1.250, jusqu'à ce qu'il détecte un serveur DHCP et qu'une adresse IP dynamique lui soit affectée.

Si le pont n'est pas associé à un routeur et utilise les paramètres d'usine par défaut, connectez un ordinateur au pont à l'aide d'une connexion Ethernet pour acceder à l'utilitaire basé sur le navigateur Web. Vous devrez configurer la connexion Ethernet sur l'ordinateur avec une adresse IP statique et un masque de sous-réseau.

L'adresse IP de votre adaptateur Ethernet doit être définie sur une adresse IP spécifique.

1. Dans le champ IP address (Adresse IP), entrez 169.254.x.y (x doit être remplaced par un chiffre de 1 à 254, et y par un chiffre de 0 à 255).
2. Dans le champ Subnet mask (Masque de sous-réseau), entrez 255.255.0.0.

REMARQUE

La procédure d'affection d'une adresse IP statique à l'adaptateur Ethernet de votre ordinateur varie suivant le système d'exploitation. Pour obtenir des instructions, reportez-vous à la documentation d'aide propre à votre système d'exploitation.

Après affectation d'une adresse IP statique à votre adaptateur Ethernet, lancez votre navigateur Web et entrez l'adresse IP de l'adaptateur (le paramètre par défaut est 169.254.1.250) dans le champ Address (Adresse). Appuyez sur Enter (Entrée).

Un écran vous invite à entrier un mot de passer. (Les utilisateurs non-Windows XP obtiendaient un écran similaire.) Ne replissez pas le champ User name (Nom d'utilisteur). Entrez le mot de passage créé avec l'Assistant de configuration. Si vous n'avez pas créé de nouveau mot de passage, utilisez le mot de passage par défaut admin. (Vous pouvez définir un nouveau mot de passage à partir de l'écran Administration > Management (Administration > Gestion).) Cliquez sur OK pour continuer.

REMARQUE

Si l'écran de demande de mot de passer ne s'affiche pas, attendez deux minutes et réessayez.

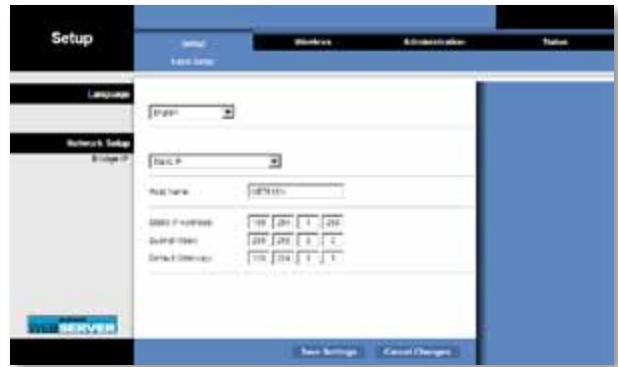

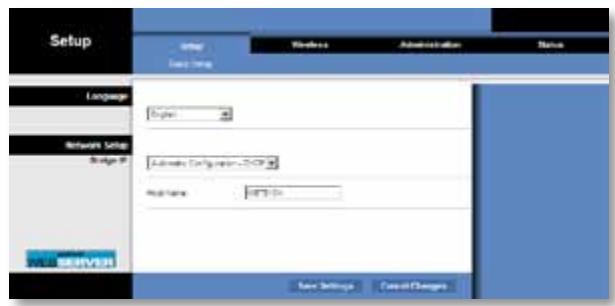

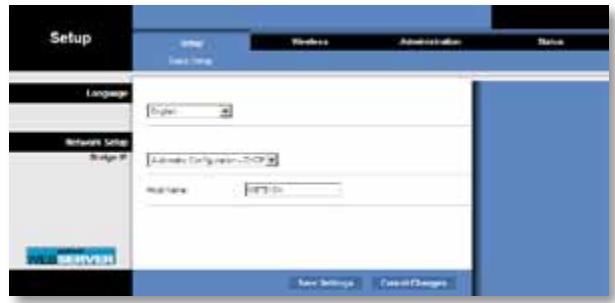

Configuration > Configuration de base

Le premier écran qui s'affiche est l'écran Basic Setup (Configuration de base). Utilisez cet écran pour modifier la langue de l'utilitaire basé sur le navigateur Web ou les paramètres de réseau Ethernet cable du pont.

Langue

Language (Langue) : permet de configurer la langue affichée par l'utilitaire basé sur le navigateur Web. Sélectionnez la langue de votre choix dans le menu déroulant.

Configuration réseau

Cette section détermine si l'adresse IP du point est obtenu automatiquement à partir d'un serveur DHCP, tel que votre routeur réseau (Configuration automatique - DHCP), ou définié manuellement (IP statique).

Bridge IP (Adresse IP du pont): si vous réseau compte un serveur DHCP, tel que vous routeur réseau, attribuant des adresses IP à vos périphériques réseau, conservez la valeur par défaut, Automatic Configuration - DHCP (Configuration automatique - DHCP). Le pont demande alors une adresse IP au serveur DHCP (généralement le routeur réseau). Si le serveur DHCP est introuvable, le pont utilise son adresse IP statique par défaut, 169.254.1.250, jusqu'à ce qu'il détecte un serveur DHCP et qu'une adresse IP dynamique lui soit affectée.

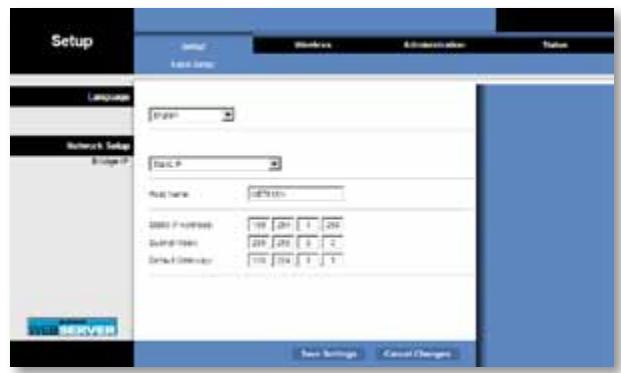

Si vous souhaitez définir une adresse IP statique permanente pour le pont, seLECTIONnez Static IP (Adresse IP statique).

Dans ce cas, complétez les champs suivants :

Static IP Address (Adresse IP statique): entrez une adresse IP unique qui sera utilisé pour acceder à l'utilitaire basé sur le navigateur Web.
- Subnet Mask (Masque de sous-réseau): entrez le masque de sous-réseau de votre réseau cable.
- Default Gateway (Passerelle par défaut): entreprises l'adresse IP de la passerelle par défaut de votre réseau (dans la plupart des cas, il s'agit de votre routeur).

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

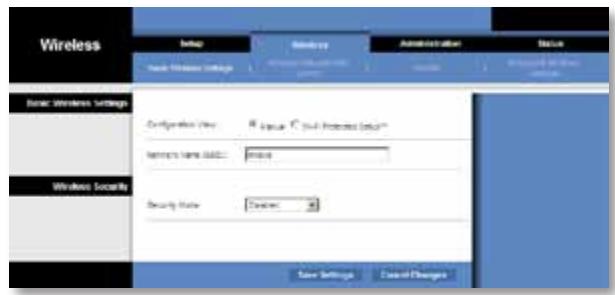

Sans fil > Paramètres sans fil de base

Utilisez l'écran Basic Wireless Settings (Paramètres sans fil de base) pour configurer les paramètres de sécurité et sans fil du pont.

Deux procédures permettent de configurer les paramètres du pont: la configuration manuelle et le Wi-Fi Protected Setup (Configuration protégée par Wi-Fi). Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) est une fonction qui facilité la configuration de votre réseau sans fil. Si vous routeur réseau prend en charge cette fonction et utilise la sécurité WPA ou WPA2, vous pouvez utiliser le Wi-Fi Protected Setup pour connecter automatiquement le pont.

Configuration View (Affichage de la configuration): pour configurer votre réseau sans fil manuellement, Sélectionnez Manual (Manuel). Reportez-vous à la section Paramètres sans fil de base, page 8. Pour utiliser le Wi-Fi Protected Setup, Sélectionnez Wi-Fi Protected Setup. Reportez-vous à la section Wi-Fi Protected Setup, page 9.

Paramètres sans fil de base

Network Name (SSID) (Nom du réseau (SSID)): leSSID est le nom de réseau partagé par tous les points d'un réseau sans fil. Il doit être identique pour tous les péripériques du réseau sans fil. Ce paramètre tient compte de la casse et ne doit pas comprendre plus de 32 caractères. Tous les caractères du clavier peuvent être utilisés. Assurez-vous que ce paramètre correspond à celui défini sur votre routeur sans fil ou point d'accès. Pour optimiser la sécurité de votre système, vous doivent remplaçer le nom du réseau sans fil par défaut (linksys) par un nom unique.

Sécurité sans fil

Le pont prend en charge les options de sécurité sans fil suivantes : WPA Personal (WPA personnel) et WPA2 Personal, (WPA2 personnel) et WEP. WPA (Wi-Fi Protected Access) et WPA2 constituent des normes de sécurité plus puissantes que WEP (Wired Equivalent Privacy). Pour en savoir plus sur la sécurité sans fil, reportez-vous à la section «liste de vérification de la sécurité sans fil », page 4.

Security Mode (Mode de sécurité)

Sélectionnez la méthode de sécurité pour votre réseau sans fil. Si vous ne souhaitez pas utiliser cette fonction, conservez l'option par défaut, Disabled (Désactivé).

REMARQUE

Rappelez-vous que chaque périphérique de votre réseau sans fil DOIT utiliser les mêmes méthode de sécurité et phrase de passer/clé. Dans le cas contraire, les périphériques sans fil ne peuvent pas communiquer entre eux.

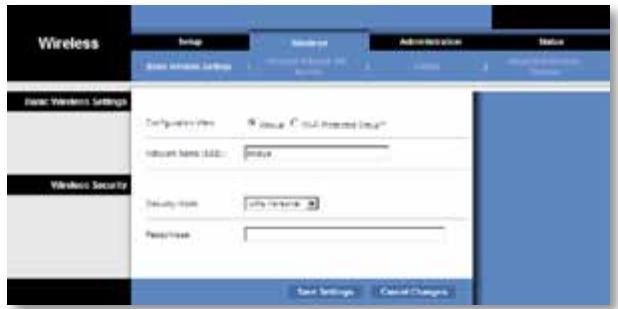

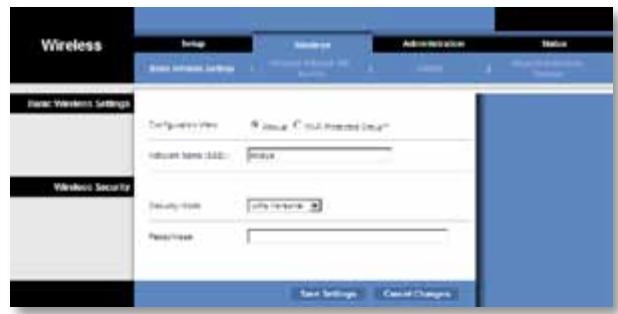

WPA Personal (WPA personnel)

WPA désigne une norme de sécurité plus puissant que le système de cryptage WEP.

Encryption (Cryptography): WPA prend en charge la méthode de cryptage TKIP, avec des clés de cryptage dynamiques.

Passphrase (Phrase de passer): saisissez la clé partagée par le pont et votre routeursans fil ou point d'accès. Elle doit composer entre 8 et 63 caractères.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

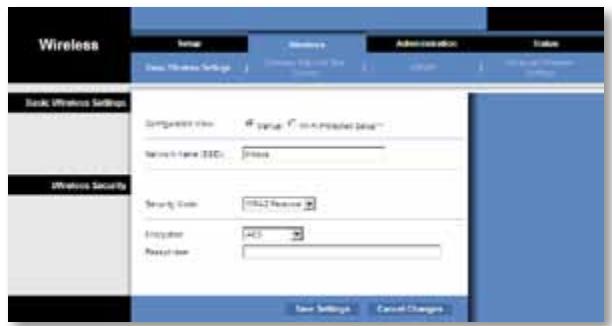

WPA2 Personal (WPA2 personnel)

WPA2 est une version plus avancée et plus sécurisée de WPA.

Encryption (Cryptage): WPA2 prend en charge deux méthodes de cryptage, nommées TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnéz la méthode de cryptage AES ou TKIP or AES (TKIP ou AES). La sélection par défaut est AES.

Passphrase (Phrase de passer): saisissez la clé partagée par le pont et le routeur sans fil ou point d'accès. Elle doit composer entre 8 et 63 caractères.

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

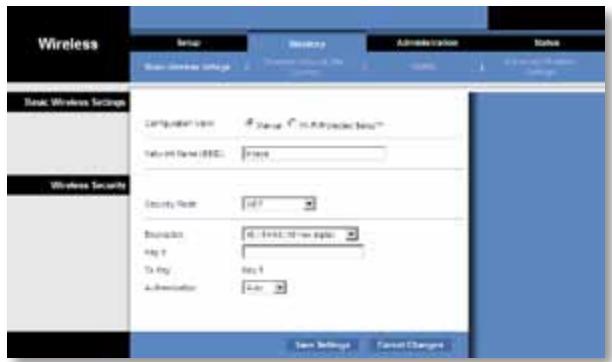

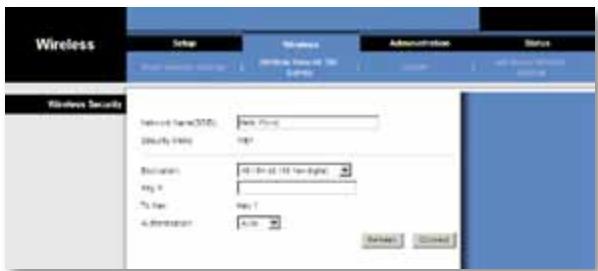

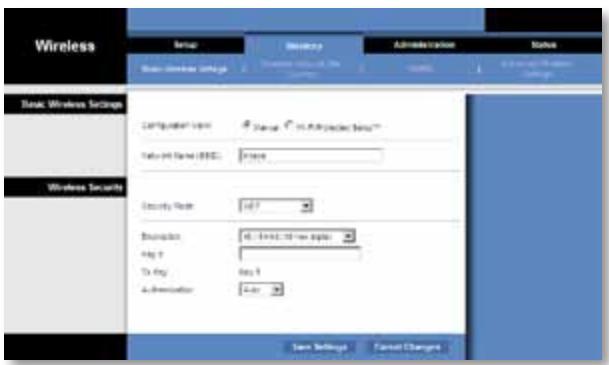

WEP

Le système WEP est une méthode de cryptage élémentaire qui n'est pas aussi sure que le système WPA ou WPA2.

Encryption (Cryptage) : Sélectionné un niveau de cryptage WEP, 40/64 bits (10 hex digits) (40/64 bits [10 chiffres hexadécimaux]) ou 104/128 bits (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]). Le niveau de cryptage par défaut est 40/64 bits (10 hex digits) (40/64 bits [10 chiffres hexadécimaux]).

Key 1 (Clé 1): saississe la clé WEP de votre réseau.

Tx Key (Clé de transmission): Key 1 (Clé 1) est la clé de transmission utilisée par le pont.

Authentication (Authentication): la valeur Auto définié par défaut permet deCHOISIR entre une authentification système ouvert ou par clé partagée. SélectionnezOpen (Ouvert) pour utiliser une authentification système ouvert; l'expéditeur et ledestinataire n'utilisent pas de clé WEP pour l'authentification. Sélectionnez Shared(Partagé) pour utiliser une authentification par clé partagée; l'expéditeur et ledestinataire utilisé une clé WEP pour l'authentification.

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

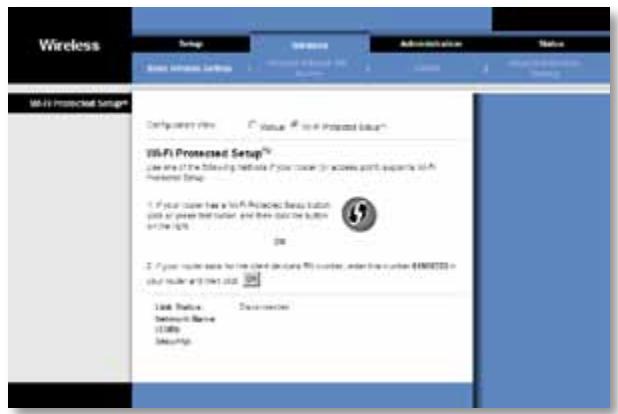

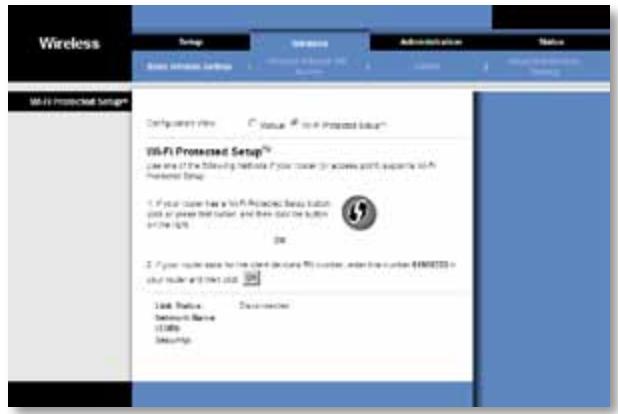

Deux méthodes sont disponibles. Utilisez la méthode qui s'applique au routeur que vous employez.

Méthode n° 1

Utilisez cette méthode si votre routeur dispose d'un bouton Wi-Fi Protected Setup.

1. Cliquez ou appuyez sur le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) du routeur.
2. Vous dispose de deux minutes pour cliquer sur le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) de l'écran Wi-Fi Protected Setup du pont.
3. Une fois le pont configuré, cliquez sur Close (Fermer).

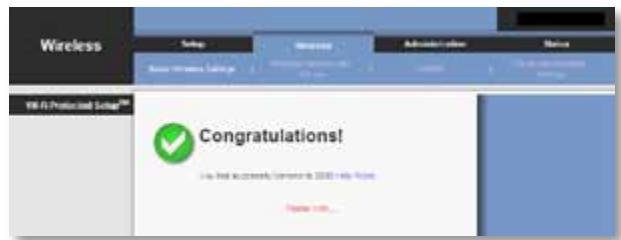

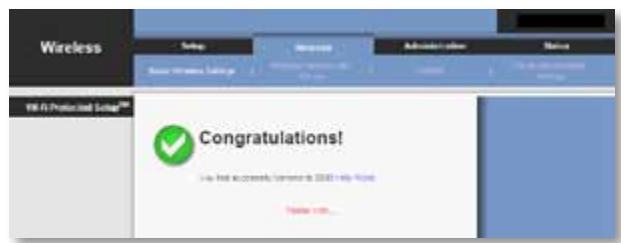

L'écran Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) affiche l'état de la liaison, le nom réseau (SSID) et la méthode de sécurité.

Méthode n°2

Utilisez cette méthode si vous routeur demande le code PIN du pont.

1. Dans l'écran Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) du routeur, saississez le code PIN de l'écran correspondant sur le pont. Cliquez ensuite sur Register (Enregistrement) ou sur le bouton approprié. (Ce code est également noté sous le pont.)
2. Dans l'écran Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) du pont, cliquez sur OK.
3. Une fois le pont configuré, cliquez sur Close (Fermer).

L'écran Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) affiche l'état de la liaison, le nom réseau (SSID) et la méthode de sécurité.

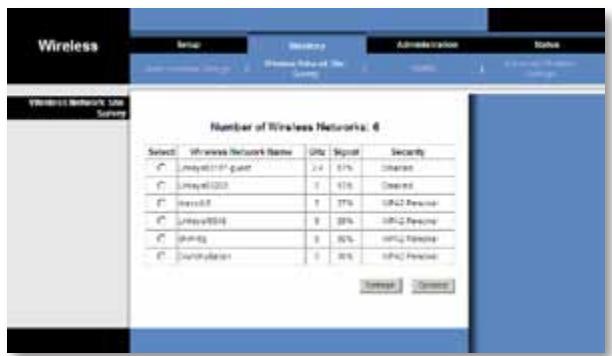

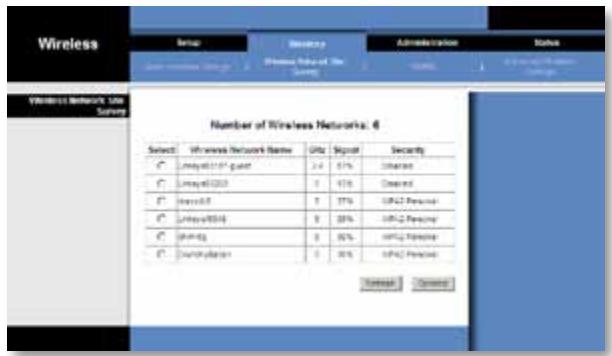

Sans fil > Recherche de site réseau sans fil

Cliquez sur l'onglet Wireless Network Site Survey (Recherche de site réseau sans fil) pour lancer une recherche de site. L'écran Wireless Network Site Survey (Recherche de site réseau sans fil) répertorie les réseaux sans fil détectés par le pont.

Recherche de site de réseau sans fil

Number of Wireless Networks (Nombre de réseaux sans fil): le nombre de réseaux sans fil déetectés par le pont est affché.

Select (SeLECTIONNER) : cliquez sur Select (SeLECTIONNER) pour vous connecter à un réseau sans fil. Cliquez ensuite sur Connect (Connexion).

Wireless Network Name (Nom du réseau sans fil): le nom réseau ou SSID du réseau sans fil est affché.

GHz : indique la bande radio du réseau sans fil.

Signal : correspond au pourcentage d'intensité du signal. 100 % indique l'intensité maximale ; 0 % identifie le niveau le plus faible.

Security (Sécurité) : si le réseau prend en charge le Wi-Fi Protected Setup, l'icone correspondante ① apparait. La méthode de sécurité utilisée par le réseau sans fil est indiquée.

Cliquez sur le bouton Refresh (Actualiser) pourmettre à jour les informations à l'écran.

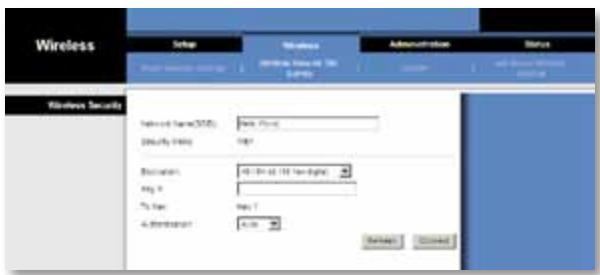

Après avoir sélectionné un réseau, cliquez sur Connect (Connexion). Un nouvel écran s'affiche. Suivez les instructions pour la méthode de sécurité de votre réseau.

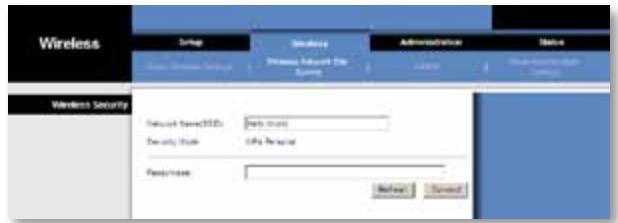

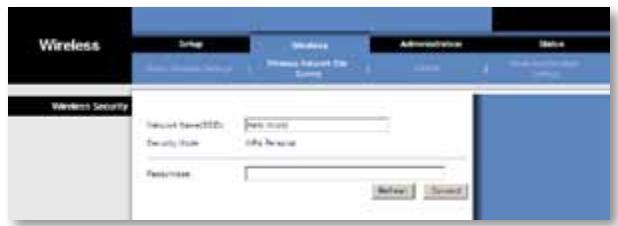

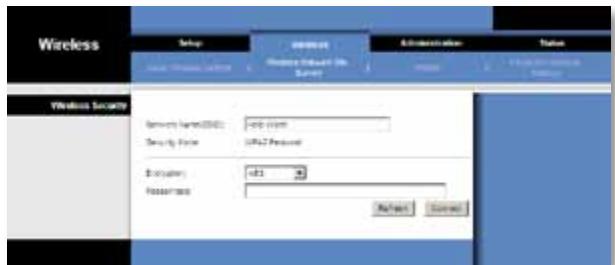

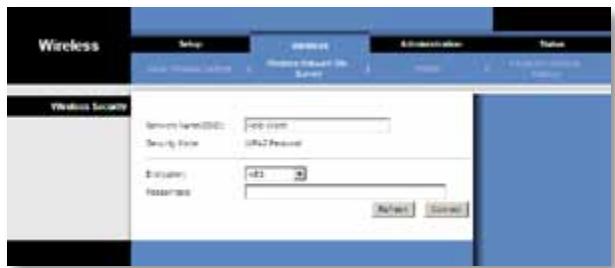

WPA

Network Name (SSID) (Nom du réseau (SSID)): le nom du réseau sélectionné est automatiquement affché.

Security Mode (Mode de sécurité) : WPA Personal (WPA personnel) est automatiquement indiqué.

Encryption (Cryptography): WPA prend en charge la méthode de cryptage TKIP, avec des clés de cryptage dynamiques.

Passphrase (Phrase de passer): saisissez la clé partagée par le pont et le routeursans fil ou point d'accès. Elle doit composer entre 8 et 63 caractères.

Cliquez sur le bouton Refresh (Actualiser) pourmettre à jour les informations à l'écran.

Une fois les paramètres de sécurité renseignés, cliquez sur Connect (Connexion).

WPA2

Network Name (SSID) (Nom du réseau (SSID)): le nom du réseau sélectionné est automatiquement affché.

Security Mode (Mode de sécurité) : WPA2 Personal (WPA2 personnel) est automatiquement indiqué.

Encryption (Cryptography): WPA2 prend en charge deux méthodes de cryptage, nommées TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez la méthode de cryptage AES ou TKIP or AES (TKIP ou AES).

Passphrase (Phrase de passer): saisissez la clé partagée par le pont et le routeurs sans fil ou point d'accès. Elle doit composer entre 8 et 63 caractères.

Cliquez sur le bouton Refresh (Actualiser) pourmettre à jour les informations à l'écran.

Une fois les paramètres de sécurité renseignés, cliquez sur Connect (Connexion).

WEP

Network Name (SSID) (Nom du réseau (SSID)): le nom du réseau sélectionné est automatiquement affché.

Security Mode (Mode de sécurité): WEP est automatiquement indiqué.

Encryption (Cryptography) : Sélectionnez un niveau de cryptage WEP, 40/64 bits (10 hex digits) (40/64 bits [10 chiffres hexadécimaux]) ou 104/128 bits (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]).

Key 1 (Clé 1): saississez la clé WEP de votre réseau.

Tx Key (Clé de transmission): Key 1 (Clé 1) est la clé de transmission utilisée par le pont.

Authentication (Authentication): la valeur Auto définié par défaut permet deCHOIsir entre une authentification système ouvert ou par clé partagée. SélectionnezOpen (Ouvert) pour utiliser une authentification système ouvert ; l'expéditeur et ledestinataire n'utilisant pas de clé WEP pour l'authentification. Sélectionnez Shared(Partagé) pour utiliser une authentification par clé partagée ; l'expéditeur et ledestinataire utilisant une clé WEP pour l'authentification.

Cliquez sur le bouton Refresh (Actualiser) pourmettre à jour les informations à l'écran.

Une fois les paramètres de sécurité renseignés, cliquez sur Connect (Connexion).

Sans fil > WMM®

Configurez les paramètres WMM (Wireless MultiMedia). WMM définit la priorité des paquets suivant leur mode d'accès respectif (type de traffic): Background (Arrière-plan), Best Effort (Effort maximum), Video (Védo) ou Voice (Voix). Il est préféable de réserver cette tâche à un administrateur chevronné, car des paramètres mal définis risqueraient de diminuer les performances de votre infrastructure sans fil.

REMARQUE

Les paramètres de l'écran WMM sont réservés aux utilisateurs avances.

WMM

Mode d'accès

Vous pouvez attribuer différents paramétres aux quatre modes d'accès disponibles. Sélectionnez le mode que vous souhaitez configurer. Background (Arrière-plan), Best Effort (Effort maximum), Video (Védo) ou Voice (Voix). Suivez les instructions pour le mode sélectionné.

Arrière-plan

Use Aggregation (Utiliser l'agrégation): cette option définit si la couche MAC (Media Access Control) configure une session ADDBA (Add Block Acknowledgement). No (Non) est l'option par défaut. Sélectionnez Yes (Oui) pour activer cette option.

Accept Aggregation (Accepter l'agregation): cette option définit si la couche MAC acceptera une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre maximum de paquets dans l'agrégation): cette option définit le nombre maximum de paquets (sous-trames) dans l'agrégat. Ce nombre peut être compris entre 0 et 7. La valeur par défaut est 7.

Max. Aggregation Size (Taille maximale de l'agrogation): cette option définit la taille maximale de l'agregat (en octets). Ce nombre peut être compris entre 0 et 16 000. La valeur par défaut est 12 000.

Timeout Interval (Délai d'attente): cette option définit la période d'atteinte au cours de laquelle l'agrégat doit être fermé avec une condition de clôture avant fermeture par la minuterie. Ce nombre peut être compris entre 0 et 100 ms. La valeur par défaut est 3.

Min. Size of Packet in Aggregation (Taille minimum de paquet dans l'agrégation): cette option définit la taille minimale (en octets) des paquets à cumuler dans l'agrégat. Ce nombre peut être compris entre 0 et 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délai d'attente ADDBA): cette option définit la durée au-delà de laquelle la configuration ADDBA est terminée, en l'absence d'échanges de trame dans ce décal par l'accord ACK (Block Acknowledgement, confirmation de bloc). Ce nombre peut être compris entre 0 et 65535 ms. La valeur par défaut est 0, ce qui désactive le décal d'attente.

Aggregation Window Size (Taille de la fenêtre d'agrogation): cette option définit le nombre maximum de paquets transmis sans obtenir de confirmations. Ce nombre peut être compris entre 0 et 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Best Effort (Effort maximum)

Use Aggregation (Utiliser l'agrégation): cette option définit si la couche MAC (Media Access Control) configure une session ADDBA (Add Block Acknowledgement). La valeur par défaut est Yes (Oui). Sélectionnéz No (Non) pour désactiver cette option.

Accept Aggregation (Accepter l'agrogation): cette option définit si la couche MAC acceptera une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre maximum de paquets dans l'agrégation): cette option définit le nombre maximum de paquets (sous-trames) dans l'agrégat. Ce nombre peut être compris entre 0 et 10. La valeur par défaut est 10.

Max. Aggregation Size (Taille maximale de l'agrogation): cette option définit la taille maximale de l'agregat (en octets). Ce nombre peut être compris entre 0 et 20 000. La valeur par défaut est 16 000.

Timeout Interval (Délambda attente): cette option définit la période d'attente au cours de laquelle l'agrégat doit être fermé avec une condition de clôture avant fermeture par la minuterie. Ce nombre peut être compris entre 0 et 100 ms. La valeur par défaut est 3.

Min. Size of Packet in Aggregation (Taille minimum de paquet dans l'agrogation): cette option définit la taille minimale (en octets) des paquets à cumuler dans l'agrogat. Ce nombre peut être compris entre 0 et 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délai d'attente ADDBA): cette option définit la durée au-delà de laquelle la configuration ADDBA est terminée, en l'absence d'échanges de trame dans ce décal par l'accord ACK (Block Acknowledgement, confirmation de bloc). Ce nombre peut être compris entre 0 et 65535 ms. La valeur par défaut est 0, ce qui désactive le décal d'attente.

Aggregation Window Size (Taille de la fenêtre d'agrogation): cette option définit le nombre maximum de paquets transmis sans obtenir de confirmations. Ce nombre peut être compris entre 0 et 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Vidéo

Use Aggregation (Utiliser l'agrégation): cette option définit si la couche MAC (Media Access Control) configure une session ADDBA (Add Block Acknowledgement). La valeur par défaut est Yes (Oui). Sélectionnéz No (Non) pour désactiver cette option.

Accept Aggregation (Accepter l'agrogation): cette option définit si la couche MAC acceptera une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre maximum de paquets dans l'agrégation): cette option définit le nombre maximum de paquets (sous-trames) dans l'agrégat. Ce nombre peut être compris entre 0 et 7. La valeur par défaut est 7.

Max. Aggregation Size (Taille maximale de l'agrogation): cette option définit la taille maximale de l'agregat (en octets). Ce nombre peut être compris entre 0 et 16 000. La valeur par défaut est 12 000.

Timeout Interval (Délai d'attente): cette option définit la période d'atteinte au cours de laquelle l'agrégat doit être fermé avec une condition de clôture avant fermeture par la minuterie. Ce nombre peut être compris entre 0 et 100 ms. La valeur par défaut est 3.

Min. Size of Packet in Aggregation (Taille minimum de paquet dans l'agrégation): cette option définit la taille minimale (en octets) des paquets à cumuler dans l'agrégat. Ce nombre peut être compris entre 0 et 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délambda d'attente ADDBA): cette option définit la durée au-delà de laquelle la configuration ADDBA est terminée, en l'absence d'échanges de trame dans ce délambda par l'accord ACK (Block Acknowledgement, confirmation de bloc). Ce nombre peut être compris entre 0 et 65 535 ms. La valeur par défaut est 0, ce qui désactive le délambda d'attente.

Aggregation Window Size (Taille de la fenêtre d'agrogation): cette option définit le nombre maximum de paquets transmis sans obtenir de confirmations. Ce nombre peut être compris entre 0 et 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Voice (Voix)

Use Aggregation (Utiliser l'agrégation): cette option définit si la couche MAC (Media Access Control) configure une session ADDBA (Add Block Acknowledgement). La valeur par défaut est Yes (Oui). Sélectionnéz No (Non) pour désactiver cette option.

Accept Aggregation (Accepter l'agrogation): cette option définit si la couche MAC acceptera une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre maximum de paquets dans l'agrégation): cette option définit le nombre maximum de paquets (sous-trames) dans l'agrégat. Ce nombre peut être compris entre 0 et 2. La valeur par défaut est 2.

Max. Aggregation Size (Taille maximale de l'agrogation): cette option définit la taille maximale de l'agregat (en octets). Ce nombre peut être compris entre 0 et 16 000. La valeur par défaut est 10 000.

Timeout Interval (Délai d'attente): cette option définit la période d'atteinte au cours de laquelle l'agrégat doit être fermé avec une condition de clôture avant fermetre par la minuterie. Ce nombre peut être compris entre 0 et 100 ms. La valeur par défaut est 10.

Min. Size of Packet in Aggregation (Taille minimum de paquet dans l'agrégation): cette option définit la taille minimale (en octets) des paquets à cumuler dans l'agrégat. Ce nombre peut être compris entre 0 et 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délai d'attente ADDBA): cette option définit la durée au-delà de laquelle la configuration ADDBA est terminée, en l'absence d'échanges de trame dans ce déliar par l'accord ACK (Block Acknowledgement, confirmation de bloc). Ce nombre peut être compris entre 0 et 65 535 ms. La valeur par défaut est 0, ce qui désactive le déliar d'attente.

Aggregation Window Size (Taille de la fenêtre d'agrogation): cette option définit le nombre maximum de paquets transmis sans obtenir de confirmations. Ce nombre peut être compris entre 0 et 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Sans fil > Paramètres sans fil avancés

Configurez les fonctions sans fil avances du pont. Il est préférible de réserver cette tâche à un administrateur chevronné, car des paramètres mal définis risqueraient de diminuer les performances de votre infrastructure sans fil.

REMARQUE

Les paramètres de l'écran Advanced Wireless Settings (Paramètres sans fil avances) sont réservés aux utilisateurs avances.

Use LDPC (Utiliser LDPC): LDPC (Low-Density Parity-Check Code) active ou déactive la correction des erreurs afin de réduire la probabilité de perte de données sur les canaux perturbés. L'algorithmme d'adaptation du début déACTIVE automatiquement le codage LDPC lors de l'utilisation de débits PHY élevés (supérieurs à 162). Pour utiliser le système de correction d'erreur avancé LDCP, conservez la valeur par défaut Yes (Oui). Sinon, sélectionnez No (Non).

ERP Protection Type (Type de protection ERP) : cette option configure la protection des paquets OFDM malgré la présence de stations 802.11b dans le réseau sans fil. En envoyant des paquets RTS/CTS ou CTS2Self en débits 802.11b, le point informe le réseau sans fil que des paquets OFDM vont être transférés et protège les paquets dans le réseau sans fil. Les paquets RTS/CTS et CTS2Self créé une surcharge, ce qui peut générer des débits plus faibles.

L'option RTS/CTS offre une(Meilleure couverture mais des débits inférieurs en comparaison avec CTS2Self,car l'option RTS/CTS inclut une confirmation du périphérique de réception. Pour utiliser l'option RTS/CTS, conservez la valeur par défaut RTS/CTS.L'option None (Aucune) peut entrainer des collisions entre les paquets OFDM et CCK.Pour utiliser cette option,seLECTIONnez None (Aucune).Pour utiliser l'option CTS2Self,selectionnez CTS2Self.

11n Protection Type (Type de protection 11n) : cette option configure la protection de périhériques non haut débit dans le réseau sans fil. Dans le cas où le routeur sans fil (ou point d'accès) détecte une association de périhérique actuel non haut débit, il signale tous les périhériques haut débit pour utiliser les mécanismes RTS/CTS ou CTS2Self avant chaque transmission de données. Cette fonction prend également en charge toutes les protections de la norme 802.11n, y compris MIMO.

L'option RTS/CTS offre une(Meilleure couverture mais des débits inférieurs en comparaison avec CTS2Self,car l'option RTS/CTS inclut une confirmation du périhérique de réception. Pour utiliser l'option RTS/CTS, conservez la valeur par défaut RTS/CTS.L'option None (Aucune) peut entrainer des collisions entre les paquets haut débit et actuels. Pour utiliser cette option, sélectionnez None (Aucune).Pour utiliser l'option CTS2Self, sélectionnez CTS2Self.

Percentage of maximal transmit power (Pourcentage de puissance de transmission maximale): cette option définit le pourcentage de puissance de transmission maximale par rapport aux restrictions du domaine de réglementation. Par exemple, si la restriction du domaine de réglementation autorise des transmissions jusqu'à 20 dB, la définition du pourcentage sur 50% autorise une puissance de transmission maximale de 10 dB. Sélectionnez le pourcentage de votrechoix : 12% 25% 50% ou 100% . La valeur par défaut est 100%

QoS Classification Type (Type de classification QS): cette option définit le mappage 802.1D ou 802.1Q à partir du champ IP DSCP/TOS sur des priorités WMM (Background (Arrière-plan), Best Effort (Effort maximum), Video (Vidente), Voice (Voix)). Conserves la valeur par défaut 802.1D, ou sélectionnez 802.1Q, qui est utilisé par certains flux IPTV.

Re-establish Ethernet connection when initiating wireless connection (Rétablier la connexion Ethernet lors de l'activation de la connexion sans fil): pour activer la découverte du protocole DHCP à partir du péripérisque qui resides derrière le pont, le pont réinitialise la liaison Ethernet qui le relié avec le péripérisque, à chaque fois qu'une connexion sans fil est établie. Pour désactiver cette fonction, Sélectionnez No (Non). Sinon, conservez l'options par défaut Yes (Oui).

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Utilisez cet écran pour gérer des fonctions de pont spécifiques : accès à l'utilitaire Web, sauvégarde du fjichier de configuration, et redémarrage.

Gestion

Accès au pont

Utilisez un mot de passer pour protégger l'accès à l'utilitaire basé sur le navigateur Web.

Bridge Password (Mot de passer du pont): saisissez un nouveau mot de passer pour le pont.

Re-enter to confirm (Confirmation du mot de passer): saisissez à nouveau le mot de passer pour le confirmer.

Idle Timeout (Décal d'inactivité): la connexion expire après une période d'inactivité que vous spécifiez. Ce décal peut être compris entre 60 et 3 600 secondes. La valeur par défaut est 600.

Web Access (Accès Web)

Access via Wireless (Accès sans fil): si vous utilisez votre pont dans un domaine public ou vous offrez un accès sans fil à vos hôtes, vous pouvez désactiver l'accès sans fil à l'utilitaire basé sur le navigateur Web du pont. En désactivant ce paramètre, vous ne pourrez acceder à l'utilitaire basé sur le navigateur Web uniquement par une connexion cablee. Conservez le paramètre par défaut Enabled (Activé), pour autoriser l'accès sans fil à l'utilitaire basé sur le navigateur Web du pont, ou sélectionnez Disabled (Désactivé) pour le bloquer.

Backup (Sauvegarde) : pour sauvegarder le fichier de configuration du pont, cliquez sur Backup Configurations (Sauvegarder les configurations). Suivez les instructions affichées à l'écran.

Restore (Restauration): cliquez sur Browse (Parcourir) et selectionnez le fichier de configuration. Cliquezensuite sur Restore Configurations (Restaurer les configurations).

Redémarrage système

Reboot (Redémarrage): pour redémarrer ou relancer le pont, cliquez sur Start to Reboot (Lancer le redémarrage).

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Administration > Paramètres d'usine

Utilisez cet écran pour restaurer la configuration du pont sur ses paramètres par défaut d'usine.

Paramètres d'usine

Restore All Settings (Restaurer tous les paramètres): pour rétablier les paramètres par défaut d'usine du pont, cliquez sur Restore All Settings (Restaurer tous les paramètres). Tous les paramètres enregistrés précédément seront perdus une fois les paramètres par défaut restaurés.

Administration > Mise à niveau du micrologiciel

Utilisez cet écran pourmettre à niveau le micrologiciel du pont. Ne mettez pas à niveau vous micrologiciel sauf si vous rencontres des problèmes avec le pont ou si la nouvelle version du micrologiciel offreet une fonctionnalité que vous souhaitez utiliser.

Avant demettre à niveau le micrologiciel,telechargez le fichier de mise à niveau du micrologiciel du pont depuis le site Web de Linksys wwwlinksys.com/support.

Mise à niveau du micrologiciel

Please select a file to upgrade the firmware ( Sélectionnéz un fjichier pour la mise à niveau du micrologiciel): cliquez sur Browse ( Parcourir) et sélectionnéz le fjichier de mise à niveau du micrologiciel. Cliquez ensuite sur Start to Upgrade ( Lancer la mise à niveau) et suivez les instructions à l'écran.

Etat > Pont

Les informations d'etat actuel du pont sont affichées.

Informations concernant le pont

Firmware Version (Version du micrologiciel) : identifie le micrologiciel actuel du pont.

Réseau local

Local MAC Address (Adresse MAC locale): indique l'adresse MAC du pont, telle qu'elle apparaît sur votre réseau Ethernet local.

IP Address (Adresse IP) : indique l'adresse IP du pont, celle qu'elle apparait sur voiture reseau Ethernet local.

Subnet Mask (Masque de sous-réseau) : indique le masque de sous-réseau configuré pour votre réseau local.

Etat > Sans fil

Les informations sur votre réseau sans fil sont affichées.

Sans fil

Link Status (Etat de la liaison) : indique l'etat de la connexion avec votre réseau sans fil.

MAC Address (Adresse MAC): indique l'adresse MAC du pont, telle qu'elle apparait sur votre réseau sans fil local.

Network Name (SSID) (Nom du réseau (SSID)): indique le nom du réseau sans fil ouSSID.

BSSID : indique l'adresse MAC sans fil du routeur sans fil connecté (ou point d'accès).

Radio Band (Bande radio): indique la bande radio de votre réseau sans fil.

Channel Width (Largeur du canal): indique la largeur du canal, en MHz, utilise par votre réseau sans fil.

Wide Channel (Canal à large bande) : indique le canal à large bande, selon les paramètres de canal de votre routeur réseau. Si vous avez sélectionné Wide - 40MHz Channel (Large bande - Canal 40 MHz) comme paramètre de bande radio ou de largeur du canal du routeur, il s'agira de votre canal sans fil N principal.

Standard Channel (Canal standard): indique le paramètre de canal standard. Si vous avez sélectionné Wide - 40MHz Channel (Large bande - Canal 40 MHz) comme paramètre de bande radio ou de largeur du canal du routeur, le canal standard servira de canal auxiliaire pour les connexions sans fil N.

Bit Rate (Nombre de bits): indique le taux de transmission des données.

Signal : correspond au pourcentage d'intensité du signal. 100 % indique l'intensité maximale ; 0 % identifie le niveau le plus faible.

Security (Sécurité): indique la méthode de sécurité de votre réseau sans fil.

Dépannage

WES610N/WET610N

Votre ordinateur ou un autre périphérique Ethernet cable ne peut pas communiquer avec le routeur sans fil.

1. Accédez à l'utilitaire basé sur le navigateur Web du pont.
2. Dans l'écran Basic Wireless Settings (Paramètres sans fil de base), vérifie que le nom du réseau (SSID) correspond au nom de votre réseau sans fil.
3. Assurez-vous que les paramètres de sécurité (WPA, WPA2 ou WEP) correspondant à ceux de votre réseau sans fil.

L'adresse IP du pont doit être modifiée.

Si le pont est connecté à un réseau avec un serveur DHCP (généralement le routeur réseau), il obtient son adresse IP auprès du serveur DHCP. En l'absence de serveur DHCP, le pont utilise son adresse IP statique par défaut, 169.254.1.250.

Pour que le pont utilise toujours une adresse IP statique, suivez ces instructions :

1. Accédez à l'utilitaire basé sur le navigateur Web du pont.
2. Cliquez sur l'onglet Network Setup (Configuration réseau).
3. Dans le menu dérouulant Network Connection Type (Type de connexion réseau), Sélectionnez Static IP (Adresse IP statique).
4. Complétez les champs Static IP Address (Adresse IP statique), Subnet Mask (Masque de sous-réseau) et Default Gateway (Passerelle par défaut).
5. Cliquez sur Save Settings (Enregister les paramètres).

L'ordinateur activé par le pont ou un autre périhérique Ethernet cable n'arrive pas à communiquer avec un autre périhérique compatible sans fil ( comme un ordinateur ou une imprimante).

Vérifiez les points suivants :

Assurez-vous que le périphérique compatible sans fil se trouve sur le même réseau sans fil que l'ordinateur ou l'autre périphérique Ethernet cable relié au pont.
- Vérifiez que le même nom de réseau (SSID) est utilisé pour tous les péripériques du réseau sans fil.
Assurez-vous que tous les périphériques se trouvent sur le même réseau IP et utilisent des adresses IP compatibles.

L'utilitaire basé sur le navigateur Web n'accepte pas votre mot de passer.

Vérifiez les points suivants :

• Le mot de passer est sensible à la casse. Veillez à utiliser la casse qui convient lors de la saisie du mot de passer.
• Si vous avez oublié votre mot de passer, vous pouvez rétablier les paramètres par défaut d'usine du pont.

Maintenez le bouton Reset (Réinitialisation) du pont enforcé pendant environ cinq secondes; le mot de passer est rétabli sur sa valeur par défaut d'usine, admin. Tous les autres paramètres du pont reviennent également aux valeurs par défaut d'usine. (Pour acceder à l'utilitaire basé sur le navigateur Web, saisissez admin dans le champ Password (Mot de passer).)

Une fois les modifications apportées via l'utilitaire base sur le navigateur Web, les nouveaux paramètres n'apparaissent pas à l'écran.

Actualisez votre navigateur Web. Si les nouveaux paramètres ne s'affichent pas, suivez ces instructions :

1. Debranchez l'adaptateur électric du pont.
2. Attendez cinq secondes, puis rebranche l'adaptateur sur le pont.
3. Actualisez votre navigateur Web.

WEB

Si certaines de vos questions ne sont pas abordées dans cette annexe, consultez le site Web de Linksys à l'adresse suivant: Linksys.com/support.

Specifications

WES610N

Modèle	WES610N
Normes	IEEE 802.3u, 802.11g, 802.11b, 802.11a et 802.11n
Voyants	Alimentation, Ethernet, Wi-Fi Protected SetupTM, Sans fil, activités et liaison Ethernet individuelles
Ports	Ethernet (4), Alimentation
Boutons	Reset (Réinitialisation), Wi-Fi Protected Setup
Type de câblage	CAT5e
Antennes	3 (internes)
Type de connecteur d'antenne	N/A
Amovible (Oui/Non)	Non
Modulations	802.11a : OFDM/BPSK, QPSK, 16-QAM, 64-QAM802.11b : CCK/QPSK, BPSK802.11g : OFDM/BPSK, QPSK, 16-QAM, 64-QAM802.11n : OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Puisance RF (EIRP) en dBm	802.11a : 15 dBm (utilisation normale) à 54 Mbit/s802.11b : 19 dBm (utilisation normale) à 11 Mbit/s802.11g : 16 dBm (utilisation normale) à 54 Mbit/s802.11n (2,4 GHz) : 18 dBm (utilisation normale) àMCS15802.11n (5 GHz) : 16 dBm (utilisation normale) àMCS15
Sensibilité en réception	802.11a : -72 dBm (utilisation normale) à 54 Mbit/s802.11b : -85 dBm (utilisation normale) à 11 Mbit/s802.11g : -73 dBm (utilisation normale) à 54 Mbit/s802.11n (20 MHz) : -75 dBm (utilisation normale) àMCS15802.11n (40 MHz) : -69 dBm (utilisation normale) àMCS15
Gain de l'antenne en dBi	1
Sécurité sans fil	WEP, Wi-Fi Protected AccessTM (WPA),Wi-Fi Protected AccessTM 2 (WPA2)
Configuration binaire de la clé de sécurité	Cryptage jusqu'à 128 bits

Conditions environnementales

Dimensions:	177 x 128 x 68 mm
Poids	295 g
Certification	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11a/b/g/pre-standard n), WPA2TM, Wi-Fi Protected SetupTM, WMM®
Alimentation	12 V, 1 A
Température de fonctionnement	de 0 à 40 °C
Température de stockage	de -20 à 60 °C
Humidité en fonctionnement	10 à 85%, non condensée
Humidité de stockage	5 à 90%, non condensée

Les specifications peuvent etre modifiées sans préavis.

WET610N

Modèle	WET610N
Normes	IEEE 802.3u, 802.11g, 802.11b, 802.11a et 802.11n
Voyants	Alimentation, Ethernet, Wi-Fi Protected Setup™, Sans fil
Ports	Ethernet, Power (Alimentation)
Boutons	Reset (Réinitialisation), Wi-Fi Protected Setup
Type de câblage	CAT5e
Antennes	3 (internes)
Type de connecteur d'antenne	N/A
Amovible (Oui/Non)	Non
Modulations	802.11a : OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11b : CCK/QPSK, BPSK 802.11g : OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11n : OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Puisance RF (EIRP) en dBm	802.11a : 15 dBm (utilisation normale) à 54 Mbit/s 802.11b : 18 dBm (utilisation normale) à 11 Mbit/s 802.11g : 16 dBm (utilisation normale) à 54 Mbit/s 802.11n : 12 dBm (utilisation normale) à 130 Mbit/s (HT20), 270 Mbit/s (HT40)
Sensibilité en réception	802.11a : -72 dBm (utilisation normale) à 54 Mbit/s 802.11b : -85 dBm (utilisation normale) à 11 Mbit/s 802.11g : -73 dBm (utilisation normale) à 54 Mbit/s 802.11n : -70 dBm (utilisation normale) à MCS15/2,4 GHz, -69 dBm (utilisation normale) à MCS15/5,0 GHz
Gain de l'antenne en dBi	1
Sécurité sans fil	WEP, Wi-Fi Protected Access™ (WPA), Wi-Fi Protected Access™ 2 (WPA2)
Configuration binaire de la clé de sécurité	Cryptage jusqu'à 128 bits

Conditions environnementales

Dimensions	145 x 106 x 52 mm
Poids	159 g
Certification	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11a/b/g/pre-standard n), WPA2TM, Wi-Fi Protected SetupTM, WMM®
Alimentation	12 V, 1 A
Température de fonctionnement	de 0 à 40 °C
Température de stockage	de -20 à 60 °C
Humidité en fonctionnement	10 à 85%, non condensée
Humidité de stockage	5 à 90%, non condensée

Les specifications peuvent être modifiées sans préavis.

Linksys.com/support

Cisco, le logo Cisco et Linksys sont des marques commerciales ou déposées de Cisco et/ou de ses filiales aux Etats-Unis et dans d'autres pays. La liste des marques commerciales de Cisco est disponible sur www.cisco.com/go/trademarks. Toutes les autres marques commerciales mentionnées dans le present document sont la propriété de leurs détenteurs respectifs.

Guide de l'utilisateur

Linksys WET610N/WES610N Pont sans fil N double bande

Table des matières

Vue d'ensemble du produit

Panneau de voyants. 2

Panneau des ports. 3

Conseils pour accroître la sécurité de votre réseau sans fil

Changer le nom de réseau sans fil par défaut (SSID) 4

Changer le mot de passer par défaut 4

Activer le filtrage d'adresses MAC 4

Activer le cryptage 4

Directives generales de sécurité de réseau 4

Autres conseils de sécurité 5

Configuration avancée

Accès à l'utilitaire Web 6

Setup (Configuration) > Basic Setup (Configuration de base). . .7

Language (Langue) 7

Network Setup (Configuration du réseau) 7

(Paramètres de base du réseau sans fil). 7

Paramètres de base du réseau sans fil 8

Sécurité sans fil 8

Configuration de l'accès Wi-Fi protégé 9

Wireless (Sans fil) > Wireless Network Site Survey

(Analyse du réseau sans fil) 10

Wireless Network Site Survey (Analyse du réseau sans fil) 10

Wireless (Sans fil) > WMM® 11

WMM 12

(Paramètres sans fil avances) 13

Advanced Wireless (Paramètres sans fil avances) 14

(Paramètres par défaut d'usine) 15

Factory Defaults (Paramètres par défaut d'usine) 15

(Mise à niveau du microcode). 15

Upgrade Firmware (Mise à niveau du microcode) 15

Status (État) > Bridge (Pont). 15

Bridge Information (Informations sur le pont) 16

Local Network (Réseau local) 16

Status (État) > Wireless (Sans fil) 16

Wireless (Sans fil) 16

Dépannage

WES610N/WET610N 17

Specifications

WES610N 18

WET610N 19

Vue d'ensemble du produit

Merci d'avoir besoin le pont sans fil N à double bande de Linksys. Le pont peut connecter n'importe quel dispositif Ethernet cable à votre réseau sans fil. Le pont est basé sur la technologie sans fil N double bande, donc il est compatible avec tous les routeurs sans fil N, G, A ou B ou points d'accès. Pour une installation initiale, effectuez les étapes indiquées dans le dossier du CD. Pour configurer les paramètres avancés, servez-vous de l'utilitaire Web.

Panneau de voyants

WES610N

WET610N

Sans fil (bleu) Ce voyant s'allume pour indiquer qu'une connexion sans fil est établie. Le voyant clignote lorsque le pont envoie ou reçoit des données sur le réseau sans fil.

Bouton de configuration d'accès Wi-Fi protégé Si vous routeur prend en charge la configuration Wi-Fi protégée et utilise la sécurité WPA ou WPA2, alors vous pouvez utiliser Wi-Fi Protected Setup pour connecter automatiquement le pont. Pour utiliser la configuration d'accès Wi-Fi protégé, consultez « Wireless (Sans fil) > Basic Wireless Settings (Paramètres de base du réseau sans fil) » à la page 7.

Voyant de configuration d'accès Wi-Fi protégé (bleu/ombre)
Cevoyant clignote en bleu durant deux minutes pendant la configuration de l'accès Wi-Fi protégé. Il demeure allumé en bleu une fois la sécurité sans fil activée. Si une erreur survient durant la configuration de l'accès Wi-Fi protégé, alors levoyant devient amber. Assurez-vous que le routeur prend en charge la configuration d'accès Wi-Fi protégé. Attendeze que levoyant soit étéint, puis recommENCEZ.

Ethernet (bleu) Levoyant Ethernet s'allume lorsqu'une connexion Ethernet est établie. Levoyant clignote quand le pont envoie ou reçoit des données sur un port Ethernet.
Alimentation (bleu) Levoyant d'alimentation s'allume quand le pont est sous tension.

Panneau des ports

WES610N

WET610N

Ethernet Les ports Ethernet servent à connecter le pont à un ordinateur ou à un autre périphérique réseau Ethernet. Le pont WES610N compte quatre ports et le WET610N en compte un seul.

Reset (Réinitialiser) Il existe deux façon de restaurer les paramètres par défaut du pont. Maintenez enforcé le bouton Reset pendant environ cinq secondes, ou utilisez l'option Administration > Valeurs par défaut de l'utilitaire Web du pont. Le bouton de réinitialisation se trouve sous le boîtier du pont WES610N, tandis que celui du WET610N se trouve sur le panneau des port s à l'arrière.

Power (Alimentation) Le port d'alimentation permet de brancher l'adaptateur de courant fourni.

Conseils pour accroître la sécurité de votre réseau sans fil

Les réseaux sans fil étant pratiques et facies à installer, ils sont de plus en plus populaires auprès des menages dotés d'un accès Internet haute vitesse. Cependant, puisque les réseaux sans fil transmettent les données par ondes radios, ils peuvent être plus vulnérables aux intrus qu'un réseau Ethernet. À l'instar des signaux transmis par téléphones cellulaires ou sans fil, ceux d'un réseau sans fil peuvent également être interceptés. Puisque vous ne pouvez pas empêcher physiquement les intrus de se connecter à votre réseau sans fil, vous doivent prendre des mesures supplémentaires pour le sécuriser.

Changer le nom de réseau sans fil par défaut (SSID)

Les apparèils sans fil ont un nom de réseau sans fil par défaut ou « Service Set Identifier » (SSID) établi par le fabricant. Il constitue le nom de votre réseau sans fil et peut conténir jusqu'à 32 caractères. Les produits sans fil Linksys utilisent linksys comme nom de réseau sans fil par défaut. Nous vous suggérons de donner un nom exclusif à votre réseau sans fil afin de le désigner des autres réseaux sans fil à proximité. Cependant, ne vous inspirez pas de renseignements personnels (par exemple, votre numéro d'assurance sociale) pourCHOISER ce nom, car n'importe qui pourrait acceder à cette information en accédant à VOYREAU.

Changer le mot de passer par défaut

Pour les périphériques sans fil comme les points d'accès et les routeurs, vous devrez entraer un mot de passer pour changer leurs paramètres. Ces appeareils ont un mot de passer par défaut établi par le fabricant. Le mot de passer par défaut de Linksys est admin. Tous les pirates connaissent ces valeurs par défaut et poursaient les utiliser pour acceder à votre périphérique sans fil et changer vos paramètres de réseau. Pour empêcher ces changements non autorisés,CHOISSEZ UN MOT DE PASSES Difficile à devisiner.

Activier le filtrage d'adresses MAC

Les routeurs Linksys vous permettent d'utiliser le filtrage d'adresse MAC (Media Access Control). L'adresse MAC est une suite de caractères alphanumeriques attribuée à tous les péripériques du réseau. Lorsque le filtrage d'adresse MAC est activé, l'accès au réseau sans fil est fourni exclusivement aux péripériques dotés d'adresses MAC spécifiques. Par exemple, vous pouvez entraure une adresse MAC pour chaque ordinateur de la maison afin que leurs ces ordinateurs puisent acceder à votre réseau sans fil.

Activier le cryptage

Le cryptage protège les données qui sont transmises sur un réseau sans fil. Les modes de cryptage Wi-Fi Protected Access (WPA/WPA2) et Wired Equivalency Privacy (WEP) offrent différents niveaux de sécurité pour les transmissions sans fil.

WPA/WPA2 faisant appel au cryptage par clé dynamique, il est plus sur que le mode WEP. Pour protégger les données transmises par radio, activez le plus haut niveau de cryptage que votre matériel réseau peut prendre en charge.

Le cryptage WEP étant moins récent, c'est parfois la seule option offerte pour les périhériques non compatibles avec WPA.

Directives générales de sécurité de réseau

La sécurité d'un réseau sans fil est inutile si le réseau sous-jacent n'est pas sécurisé.

• Vous doivent protégier par mot de passer les ordinateurs et les fichiers critiques du réseau.
• Changez vos mots de passer régulierement.
• Installez un antivirus et un pare-feu.
• Désactévez le partage de fichiers d'égal à égal (P2P). Certaines applications activent parfois le partage de fichiers à votre insu.

Autres conseils de sécurité

• Éloignez les routeurs, points d'accès et passerelles sans fil des murs extérieurs et des fenêtres.
• Éteignez les routeurs, points d'accès et passerelles sans fil lorsqu'ils ne sont pas utilisés (durant la nuit ou pendant les vacances, par exemple).
  Utilisez des phrases de verification fortes contenant au moins huit caractères. Combinez des lettres et des chiffres pour éviter d'utiliser des mots qui peuvent être trouvés dans un dictionnaire.

Configuration avancée

Une fois le pont configué en suivant les étapes indiquées dans le dossier du CD, il sera prét à être utilisé. Toutefois, si vous désirez modifier ses paramètres avancés, utilisez l'utilitaire Web du pont. Le present chapitre explique chaque page Web de l'utilitaire et les principales options proposées sur chacune. Vous pouvez acceder à l'utilitaire depuis un navigateur Web sur un ordinateur connecté au réseau du pont.

L'utilitaire Web présente les onglets principaux suivants: Setup (Configuration), Wireless (Sans fil), Administration et Status (Etat). D'autres onglets sont accessibles à partir des onglets principaux.

Accès à l'utilitaire Web

Utilisez un navigateur Web pour acceder à l'utilitaire Web.

Si le pont est connecté à un réseau doté d'un serveur DHCP (il s'agit généralement d'un routeur), alors le serveur DHCP fournira une adresse IP au pont. Si aucun serveur DHCP n'est disponible, alors le pont utilisera son adresse IP statique par défaut, soit 169.254.1.250. (Si vous avez affecté une adresse IP statique permanente au pont à l'aide de l'utilitaire Web, alors entrez plutôt cette adresse.)

REMARQUE

Si vous ne savez pasquelle est l'adresse IP est attribuée au pont, alors recherche-la dans la table des clients DHCP du routeur. (Reportez-vous à la documentation de votre routeur.)

Si vous n'arrivez pas à identifier l'adresse IP de votre pont, vous pouvez le réinitialiser. Appuyez sur le bouton Reset (Réinitialisation) sur le pont pendant environ cinq secondes, à l'aide d'un trombone déplié. Cela aura pour effet de réinitialiser le pont et d'y rétablier les paramétres par défaut. Le pont demandera une adresse IP au serveur DHCP (qui est généralement le routeur). Si aucun serveur DHCP n'est détecté, alors le pont utilisera son adresse IP par défaut, soit 169.254.1.250, jusqu'à ce qu'un serveur DHCP soit détecté et que celui-ci lui ait attribué une adresse IP dynamique.

Si le point n'est pas associé à un routeur et qu'il utilise les paramètres par défaut, connectez un ordinateur au pont à l'aide d'une connexion Ethernet, pour acceder à l'utilitaire -Web. Vous devrez configurer la connexion Ethernet de l'ordinateur en y définissant une adresse IP statique et un masque de sous-réseau.

L'adresse IP de votre adaptateur Ethernet devrait être définie de manière précise.

1. Dans le champ IP address (Adresse IP), entreprises 169.254.x.y (ou x représentée un nombre entre 1 et 254, et y représentée un nombre entre 0 et 255).
2. Dans le champ Subnet mask (Masque de sous-réseau), entrez 255.255.0.0.

REMARQUE

Les étapes permettant d'attribuer une adresse IP statique à l'adaptateur Ethernet de votre ordinateur dépendent de votre système d'exploitation. Pour obtenir des instructions, veuillez vous reférer à la documentation de votre système d'exploitation.

Après avoir attribué une adresse IP statique à votre adaptateur Ethernet, lancez votre navigateur Web et entrez l'adresse IP par défaut de l'adaptateur (la valeur par défaut est 169.254.1.250) dans le champ Address (Adresse). Appuyez sur Entrée.

Une boîte de dialogue s'affiche, vous demandant un mot de passer. (Une fenêtre similaire s'affiche sur les systèmes autres que Windows XP.) N'entrez rien dans le champ User Name (Nom d'utilisateur). Entrez le mot de passer que vous avez créé dans l'assistant d'installation. Si vous n'avez pas créé de mot de passer, utilisez le mot de passer par défaut, soit administrer. (Vous pouvezCHOISIR un nouveau mot de passer à partir de l'écran Administration > Management (Gestion).) Cliquez sur OK pour continuer.

REMARQUE

Si la demande de mot de passer ne s'affiche pas, attendez deux minutes et essayez de nouveau.

Setup (Configuration) > Basic Setup (Configuration de base)

Le premier écran qui apparaît est Basic Setup (Configuration de base). Utilisez cet écran pour changer la langue de l'utilitaire Web ou modifier les réglages du réseau Ethernet cable du pont.

Language (Langue)

Langage (Langue) Permet deCHOISIR la langue de I'utilitaire Web. SeLECTIONnez la langue voulue dans le menu déroulant.

Network Setup (Configuration du réseau)

Cette section détermine si l'adresse IP du pont est obtenue automatiquement d'un serveur DHCP, comme votre routeur (Automatic Configuration (Configuration automatique) - DHCP) ou réglee manuellement (Static IP (Adresse IP statique)).

Bridge IP (Adresse IP du pont) Si vous reseau comporte un serveur DHCP, comme par exemple votre routeur, qui attribue des adresses IP aux péripériques, alors conservez la valeur par défaut, Automatic Configuration (Configuration automatique) - DHCP. Le pontDemandera une adresse IP au serveur DHCP (qui est généralement le routeur). Si aucun serveur DHCP n'est détecté, alors le pont utilisera son adresse IP par défaut, soit 169.254.1.250, jusqu'à ce qu'un serveur DHCP soit détecté et que celui-ci lui ait attribué une adresse IP dynamique.

Si vous voulez définir une adresse IP statique permanente pour le pont, seLECTIONnez Static IP (Adresse IP statique).

Si vous selectionné cette option, alors vous devrez replir les champs suivants :

Static IP Address (Adresse IP statique) Entrez une adresse IP unique, que vous utiliserez pour acceder à l'utilitaire Web.
- Subnet Mask (Masque de sous-réseau) Entrez le masque de sous-réseau de votre réseau Ethernet.
- Default Gateway (Passerelle par défaut) Entrez l'adresse IP de la passerelle par défaut de votre réseau (dans la plupart des cas, il s'agit de votre routeur).

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Wireless (Sans fil) > Basic Wireless Settings (Paramètres de base du réseau sans fil)

Utilisez l'écran Basic Wireless Settings (Paramètres de base du réseau sans fil) pour configurer les paramètres sans fil et de sécurité du pont.

Le pont peut être configuré de deux façon, soit manuellement ou avec la configuration de l'accès Wi-Fi protégé. La configuration de l'accès Wi-Fi protégé facilité la configuration de votre réseau sans fil. Si vous routeur prend en charge la configuration de l'accès Wi-Fi protégé et utilise la sécurité WPA ou WPA2, alors vous pouvez utiliser la configuration de l'accès Wi--Fi protégé pour connecter le pont automatiquement.

Configuration View (Vue de configuration) Pour configurerer votre réseau sans fil manuellement, sélectionnez Manual (Manuelle). Reportez-vous à la section Paramètres de base du réseau sans fil, page 8. Pour utiliser la configuration de l'accès Wi-Fi protégé, sélectionnez Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé). Reportez-vous à la section Configuration de l'accès Wi-Fi protégé, page 9.

Paramètres de base du réseau sans fil

Network Name (SSID) (Nom de réseau -SSID) LeSSID est le nom de réseau que partagent tous les points d'un réseau sans fil. Ce nom doit être identique pour tous les péripériques du réseau. Le système distinguie les minuscules et les majuscules, et le nom ne doit pas compter plus de 32 caractères (tous les caractères du clavier sont acceptés). Assurez-vous que ce réglage correspond au réglage de votre routeur sans fil ou de votre point d'accès. Pour plus de sécurité, remplacez leSSID par défaut (linksys).

Sécurité sans fil

Le pont prend en charge les options de sécurité sans fil suivantes : WPA Personal, WPA2 Personal et WEP. Les méthodes de sécurité WPA (Wi-Fi Protected Access, ou accès protégé sans fil) et WPA2 sont plus puissantes que WEP (Wired Equivalent Privacy, ou confidentialité sans fil équivalente à celle d'un réseau Ethernet). Pour de plus amples renseignements sur la sécurité sans fil, reportez-vous à la section « Conseils pour accroître la sécurité de votre réseau sans fil », page 4.

Security Mode (Mode de sécurité)

Selectionnez le mode de sécurité utilisé par votre réseau sans fil. Si vous ne pouze pas securiser votre réseau sans fil, conservez la valeur par défaut, soit Disabled (Déactivé).

REMARQUE

N'oubliez pas que chaque apparéil de votre réseau sans fil DOIT utiliser la même méthode de sécurité et la même phrase de vérification ou clé, sans quoi les apparéils sans fil ne seront pas en mesure de communiquer entre eux.

WPA Personal (WPA personnel)

WPA est une norme de sécurité plus robuste que le cryptage WEP.

Encryption (Cryptography) Le mode WPA prend en charge la méthode de cryptage TKIP, avec le cryptage dynamique des clés.

Passphrase (Phrase de vérification) Entrez la clé partagée par le pont et par votre routeur sans fil ou point d'accès. Cette clé doit composer de 8 à 63 caractères.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

WPA2 Personal (WPA2 personnel)

WPA2 est une version plus sécuritaire et plus évoluable de la norme WPA.

Encryption (Cryptography) Le mode WPA2 prend en charge deux modes de cryptage avec clés dynamiques, soit TKIP et AES. Sélectionnez un mode de cryptage, soit AES, TKIP ou AES. La sélection par défaut est AES.

Passphrase (Phrase de vérification) Entrez la clé partagée par le pont et par votre routeur sans fil ou point d'accès. Cette clé doit compter de 8 à 63 caractères.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

WEP

WEP est un mode de cryptage de base moins sur que WPA ou WPA2.

Encryption (Cryptography) Sélectionné le niveau de cryptage WEP voulu, soit 40/64 bits (10 caractères hexadécimaux) ou 104/128 bits (26 caractères hexadécimaux). Le paramètre par défaut est 40/64 bits (10 caractères hexadécimaux).

Key 1 (Clé 1) Entrez la clé WEP de votre réseau.

Tx Key (Clé de transmission) Key 1 (Clé 1) est la clé de transmission utilisée par le pont.

Authentication (Authentication) La valeur par défaut est Auto, ce qui autorise l'authentication Système ouvert ou Clé partagée. Sélectionnez Open (Ouvert) pour utiliser l'authentication Système ouvert; l'expéditeur et le destinataire n'utilisent pas une clé WEP pour l'authentication. Sélectionnez Shared (Partagée) pour utiliser l'authentication par clé partagée; l'expéditeur et le destinataire utilisent une clé WEP pour l'authentication.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Configuration de l'accès Wi-Fi protégé

Deux méthodes peuvent être utilisées. Utilisez la méthode qui s'applique au réseau que vous configUREZ.

Méthode 1

Utilisez cette méthode si votre routeur est doté d'une touche Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé).

1. Appuyez sur la touche Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) du routeur.
2. Dans les deux minutes qui suivent, cliquez sur le bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) sur l'écran Wi-Fi Protected Setup du pont.
3. Àprous la configuration du pont, cliquez sur Close (Fermer).

L'écran Wi-Fi Protected Setup (configuration de l'accès Wi-Fi protégé) affiche les champs suivants : Link Status (état du lien), Network Name (nom du réseau - SSID) et Security method (methode de sécurité).

Méthode 2

Utilisez cette méthode si vous routeur demande le NIP du pont.

1. À l'écran Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) du routeur, entrez le NIP à l'écran Wi-Fi Protected Setup du pont. Ensuite, cliquez sur Register (Enregister) ou sur le bouton approprié. (Le NIP est également inscrit sur une étiquette apposée sous le pont).
2. À l'écran Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) du pont, cliquez sur OK.
3. Àprous la configuration du pont, cliquez sur Close (Fermer).

L'écran Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) affiche les champs suivants : Link Status (État du lien), Network Name (Nom du réseau - SSID) et Security method (Méthode de sécurité).

Wireless (Sans fil) > Wireless Network Site Survey (Analyse du réseau sans fil)

Cliquez sur l'onglet Wireless Network Site Survey (Analyse du réseau sans fil) pour débuter une analyse du site. L'écran Wireless Network Site Survey (Analyse du réseau sans fil) repertorie les réseaux sans fil détectés par le pont.

Wireless Network Site Survey (Analyse du réseau sans fil)

Number of Wireless Networks (Nombre de réseaux sans fil) Le nombre de réseaux sans fil déetectés par le pont est affchéé.

Select (SeLECTIONNER) Pour se connecter à un réseau sans fil, cliquez sur Select (SeLECTIONNER). Cliquez ensuite sur Connect (Connector).

Wireless Network Name (Nom du réseau sans fil) Le nom du réseau sans fil ou le SSID du réseau sans fil est affché.

GHz La bande radio du réseau sans fil est affichee.

Signal Le pourcentage de la puissance du signal est affché. 100% est la puissance de signal la plus forte et 0% est la plus faible possible.

Security (Sécurité) Si le réseau prend en charge la configuration de l'accès Wi-Fi protégé, alors l'icône Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) est affichée. La méthode de sécurité utilisée par le réseau sans fil est affichée.

Pourmettreàjourles renseignementsde l'écran,cliquezsurRefresh(Actualiser).

Après avoir sélectionné un réseau, cliquez sur Connect (Connector). Un nouvel écran apparaît. Suivez les instructions pour la méthode de sécurité de votre réseau.

WPA

Network Name (SSID) (Nom de réseau -SSID) Le nom de réseau que vous avez sélectionné s'affiche automatiquement.

Security Mode (Mode de sécurité) WPA Personal (WPA personnel) est automatiquement affché.

Encryption (Cryptography) Le mode WPA prend en charge la méthode de cryptage TKIP, avec le cryptage dynamique des clés.

Passphrase (Phrase de vérification) Entrez la clé partagée par le pont et par votre routeur sans fil ou point d'accès. Cette clé doit composer de 8 à 63 caractères.

Pourmettreàjourles renseignementsde l'écran,cliquez surRefresh(Actualiser).

Après avoir entre les paramètres de sécurité, cliquez sur Connect (Connector).

WPA2

Network Name (SSID) (Nom de réseau -SSID) Le nom de réseau que vous avez sélectionné s'affiche automatiquement.

Security Mode (Mode de sécurité) WPA2 Personal (WPA2 personnel) est automatiquement affché.

Encryption (Cryptage) Le mode WPA2 prend en charge deux modes de cryptage avec clés dynamiques, soit TKIP et AES. Sélectionnez un mode de cryptage, soit AES, TKIP ou AES.

Passphrase (Phrase de vérification) Entrez la clé partagée par le pont et par votre routeur sans fil ou point d'accès. Cette clé doit compter de 8 à 63 caractères.

Pourmettreàjourles renseignementsde l'écran,cliquez surRefresh(Actualiser).

Après avoir entre les paramètres de sécurité, cliquez sur Connect (Connector).

WEP

Network Name (SSID) (Nom de réseau -SSID) Le nom de réseau que vous avez sélectionné s'affiche automatiquement.

Security Mode (Mode de sécurité) WEP est automatiquement affché.

Encryption (Cryptography) Sélectionné le niveau de cryptage WEP voulu, soit 40/64 bits (10 caractères hexadécimaux) ou 104/128 bits (26 caractères hexadécimaux).

Key 1 (Clé 1) Entrez la clé WEP de votre réseau.

Tx Key (Clé de transmission) Key 1 (Clé 1) est la clé de transmission utilisée par le pont.

Authentication (Authentication) La valeur par défaut est Auto, ce qui autorise l'authentication Système ouvert ou Clé partagée. Sélectionnez Open (Ouvert) pour utiliser l'authentication Système ouvert; l'expéditeur et le destinataire n'utilisent pas une clé WEP pour l'authentication. Sélectionnez Shared (Partagée) pour utiliser l'authentication par clé partagée; l'expéditeur et le destinataire utilisent une clé WEP pour l'authentication.

Pourmettreàjourles renseignementsde l'écran,cliquezsurRefresh(Actualiser).

Après avoir entre les paramètres de sécurité, cliquez sur Connect (Connector).

Wireless (Sans fil) > WMM®

Configurez les paramètres WMM (Wireless MultiMedia, ou multimédia sans fil). WMM définit les priorités des paquets selon leur mode d'accès respectif (type de traffic): Background (Arrière-plan), Best Effort (Meilleur effort), Video (Védo) ou Voice (Voix). La configuration devrait être confiée à un administrateur réseau car des paramètres incorrects peuvent réduire les performances des transmissions sans fil.

REMARQUE

Les paramètres de l'écran WMM sont conçus pour les utilisateurs avancés seulement.

WMM

Access Mode (Mode d'accès)

Vous pouvez attribuer des paramétres différents aux quatre modes d'accès disponibles. Sélectionné le mode que vous poulez configurer : Background (Arrière-plan), Best Effort (Meilleur effort), Video (Viséo) ou Voice (Voix). Suivez les instructions pour le mode que vous avez sélectionné.

Background (Arrière-plan)

Use Aggregation (Utiliser l'agrogation) Cette option détermine si la couche Media Access Control (MAC) configurera ou non une session Add Block Acknowledgement (ADDBA). La valeur par défaut est No (Non). Sélectionnez Yes (Oui) pour activer cette option.

Accept Aggregation (Accepter l'agrégation) Cette option déterminée si la couche MAC acceptera ou non une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre max. de paquets de l'agégation)
Cette option détermine le nombre maximum de paquets (sous-trames) dans le regroupement. La plage varie de 0 à 7. La valeur par défaut est 7.

Max. Aggregation Size (Taille max. d'agrogation) Cette option détermine la taille maximum du regroupement (en octets). La plage varie de 0 à 16 000. La valeur par défaut est 12 000.

Timeout Internal (Période d'inactivité) Cette option définit la période d'inactivité durant laquelle le regroupement devrait être fermé avec une « condition de fermeture » avant qu'il soit fermé par le temporisateur. La plage varie de 0 à 100 ms. La valeur par défaut est 3.

Min. Size of Packet in Aggregation (Taille min. des paquets de l'agrogation) Cette option détermine la taille minimum (en octets) des paquets pouvant être accumulés dans le regroupement. La plage varie de 0 à 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délambda ADDBA) Cette option déterminée la durée après laquelle la requête ADDBA se termine, s'il n'y a certain échange de trames à l'intérieur du délambda selon l'accord Block Acknowledgement (ACK). La plage varie de 0 à 65 535 ms. La valeur par défaut est 0, qui désactiver le délambda.

Aggregation Window Size (Taille de la fenêtre d'agrogation) Cette option déterminée le nombre maximum de paquets transmis sans obtenir d'accusé de réception. La plage varie de 0 à 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Best Effort (Meilleur effort)

Use Aggregation (Utiliser l'agrogation) Cette option déterminée si la couche Media Access Control (MAC) configurera ou non une session Add Block Acknowledgement (ADDBA). La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Accept Aggregation (Accepter l'agrogation) Cette option déterminée si la couche MAC acceptera ou non une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre max. de paquets de l'agrogation)
Cette option détermine le nombre maximum de paquets (sous-trames) dans le regroupement. La plage varie de 0 à 10. La valeur par défaut est 10.

Max. Aggregation Size (Taille max. d'agrogation) Cette option détermine la taille maximum du regroupement (en octets). La plage varie de 0 à 20 000. La valeur par défaut est 16 000.

Timeout Internal (Période d'inactivité) Cette option définit la période d'inactivité durant laquelle le regroupement devrait être fermé avec une « condition de fermeture » avant qu'il soit fermé par le temporisateur. La plage varie de 0 à 100 ms. La valeur par défaut est 3.

Min. Size of Packet in Aggregation (Taille min. des paquets de l'agrogation) Cette option détermine la taille minimum (en octets) des paquets pouvant être accumulés dans le regroupement. La plage varie de 0 à 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délambda ADDBA) Cette option détermine la durée après laquelle la requête ADDBA se termine, s'il n'y aaucun échange de trames à l'intérieur du délambda selon l'accord Block Acknowledgement (ACK). La plage varie de 0 à 65 535 ms. La valeur par défaut est 0, qui désactive le délambda.

Aggregation Window Size (Taille de la fenêtre d'agrogation) Cette option déterminée le nombre maximum de paquets transmis sans obtenir d'accusé de réception. La plage varie de 0 à 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregister les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Video (Vidéo)

Use Aggregation (Utiliser l'agrogation) Cette option déterminé si la couche Media Access Control (MAC) configurera ou non une session Add Block Acknowledgement (ADDBA). La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Accept Aggregation (Accepter l'agrégation) Cette option déterminée si la couche MAC acceptera ou non une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre max. de paquets de l'agrogation)
Cette option détermine le nombre maximum de paquets (sous-trames) dans le regroupement. La plage varie de 0 à 7. La valeur par défaut est 7.

Max. Aggregation Size (Taille max. d'agrogation) Cette option détermine la taille maximum du regroupement (en octets). La plage varie de 0 à 16 000. La valeur par défaut est 12 000.

Timeout Internal (Période d'inactivité) Cette option définit la période d'inactivité durant laquelle le regroupement devrait être fermé avec une « condition de fermeture » avant qu'il soit fermé par le temporisateur. La plage varie de 0 à 100 ms. La valeur par défaut est 3.

Min. Size of Packet in Aggregation (Taille min. des paquets de l'agrogation) Cette option détermine la taille minimum (en octets) des paquets pouvant être accumulés dans le regroupement. La plage varie de 0 à 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délambda ADDBA) Cette option détermine la durée après laquelle la requête ADDBA se termine, s'il n'y aaucun échange de trames à l'intérieur du délambda selon l'accord Block Acknowledgement (ACK). La plage varie de 0 à 65 535 ms. La valeur par défaut est 0, qui désactive le délambda.

Aggregation Window Size (Taille de la fenêtre d'agrogation) Cette option déterminée le nombre maximum de paquets transmis sans obtenir d'accusé de réception. La plage varie de 0 à 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Voice (Voix)

Use Aggregation (Utiliser l'agrogation) Cette option déterminé si la couche Media Access Control (MAC) configurera ou non une session Add Block Acknowledgement (ADDBA). La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Accept Aggregation (Accepter l'agrégation) Cette option déterminée si la couche MAC acceptera ou non une requête ADDBA. La valeur par défaut est Yes (Oui). Sélectionnez No (Non) pour désactiver cette option.

Max. Number of Packets in Aggregation (Nombre max. de paquets de l'agrogation)
Cette option détermine le nombre maximum de paquets (sous-trames) dans le regroupement. La plage varie de 0 à 2. La valeur par défaut est 2.

Max. Aggregation Size (Taille max. d'agrogation) Cette option détermine la taille maximum du regroupement (en octets). La plage varie de 0 à 16 000. La valeur par défaut est 10 000.

Timeout Internal (Période d'inactivité) Cette option définit la période d'inactivité durant laquelle le regroupement devrait être fermé avec une « condition de fermeture » avant qu'il soit fermé par le temporisateur. La plage varie de 0 à 100 ms. La valeur par défaut est 10.

Min. Size of Packet in Aggregation (Taille min. des paquets de l'agrégation) Cette option détermine la taille minimum (en octets) des paquets pouvant être accumulés dans le regroupement. La plage varie de 0 à 1 500. La valeur par défaut est 10.

ADDBA Timeout (Délambda ADDBA) Cette option détermine la durée après laquelle la requête ADDBA se termine, s'il n'y aaucun échange de trames à l'intérieur du délambda selon l'accord Block Acknowledgement (ACK). La plage varie de 0 à 65 535 ms. La valeur par défaut est 0, qui désactive le délambda.

Aggregation Window Size (Taille de la fenêtre d'agrogation) Cette option détermine le nombre maximum de paquets transmis sans obtenir d'accusé de réception. La plage varie de 0 à 64. La valeur par défaut est 64.

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annulier.

Wireless (Sans fil) > Advanced Wireless Settings (Paramètres sans fil avancés)

Configurez les fonctions sans fil avances du pont. La configuration devrait etre confiée a un administrateur reseau car des parametes incorrects peuvent réduire les performances des transmissions sans fil.

REMARQUE

Les paramètres de l'écran Advanced Wireless Settings (Paramètres sans fil avances) sont conçus pour les utilisateurs avancés seulement.

Advanced Wireless (Paramètres sans fil avances)

Use LDPC (Utiliser LDPC) Active ou déACTIVE la correction des erreurs par codes de contrôle de parité à bassé densité (Low-Density Parity-Check Code, LDPC), qui permet de réduire la probabilité de perte de données dans des canaux de transmission avec bruit. L'algorithmie d'adaptation du taux de transmission déACTIVE le codage LDPC lorsque le taux de transmission PHY est élevé (au-dessus de 162). Pour utiliser le schéma avancé de correction des erreurs LDCP, conservez la valeur par défaut Yes (Oui). Sinon, Sélectionnéz No (Non).

ERP Protection Type (Type de protection ERP) Cette option configure la protection des paquets OFDM, malgré la présence des stations 802.11b dans le réseau sans fil. En envoyant des paquets RTS/CTS ou CTS2Self dans les débits 802.11b, le pont informne le réseau sans fil que des paquets OFDM seront transférés et protège les paquets dans le réseau sans fil. Les paquets RTS/CTS et CTS2Self créé du traffic, qui peut entraîner des débits moins elevés.

L'option RTS/CTS offre une meilleure protection mais un débit plus lent lorsque comparé à CTS2Self, parce que l'option RTS/CTS exige une réponse provenant de l'appareil recevant les données. Pour utiliser l'option RTS/CTS, conservez la valeur par défaut, RTS/CTS. L'option None (Aucune) peut cause des collisions entre paquets OFDM et CCK. Pour utiliser l'option None (Aucune), Sélectionnez None (Aucune). Pour utiliser l'option CTS2Self, sélectionnez CTS2Self.

11n Protection Type (Protection de type 11n) Cette option configure la protection contre les périphériques ne prénant pas en charge le haut débit (non-High Throughput, HT) du réseau sans fil. Dans le cas d'un routeur sans fil (ou d'un point d'accès), cette option permet de détecter l'association avec un périphérique moins récent ne prénant pas en charge le haut débit (HT) et informe le périphérique d'utiliser les mécanismes RTS/CTS ou CTS2Self avant chaque transmission de données. Cette fonction prend aussi en charge toutes les protections inclues dans la norme 802.11n, y compris MIMO.

L'option RTS/CTS offre une meilleure protection mais un débit plus lent lorsque comparé à CTS2Self, parce que l'option RTS/CTS exige une réponse provenant de l'appareil reçvant les données. Pour utiliser l'option RTS/CTS, conservez la valeur par défaut, RTS/CTS. L'option None (Aucune) peut cause des collisions entre les paquets HT et les paquets échangés avec des appareils plus anciens. Pour utiliser l'option None (Aucune), sélectionnéz None (Aucune). Pour utiliser l'option CTS2Self, sélectionnéz CTS2Self.

Percentage of maximal transmit power (Pourcentage de la puissance de transmission maximale) Cette option configure le pourcentage de puissance maximale de transmission relativement aux restrictions du domaine de réglementation. Par exemple, si les restrictions du domaine de réglementation autorisent des transmissions pouvant atteindre 20 dB, alors un pourcentage de 50% permettrait une transmission maximale de 10 dB. Sélectionné le pourcentage que vous poulez utiliser : 12% , 25% , 50% ou 100% . La valeur par défaut est 100% .

QoS Classification Type (Type de classification de la qualité de service) Cette option configure le mappage 802.1D ou 802.1Q, des champs IP DSCP/TOS aux priorités WMM (Background (Arrière-plan), Best Effort (Meilleur effort), Video (Védo) ou Voice (Voix)). Conservez la valeur par défaut 802.1D ou Sélectionnez 802.1Q, qui est utilisée par certains flux IPTV.

Re-establish Ethernet connection when initiating wireless connection (Étabir de nouveau la connexion Ethernet lors de l'initiation de la connexion sans fil) Pour déclencher la détction DHCP à partir de l'appareil situé derrière le pont, le pont réinitialisera le lien Ethernet entre lui-même et l'appareil chaque fois qu'une connexion sans fil est établie. Pour désactiver cette fonction, Sélectionnez No (Non). Sinon, conservez la sélection par défaut, soit Yes (Oui).

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Utilisez cet écran pour gérer les fonctions du pont : accès à l'utilitaire Web-, sauvégarde du filchier de configuration du routeur et redémarrage.

Bridge Access (Accès au pont)

Utilisez un mot de passer pour protéger l'accès à l'utilitaire Web.

Bridge Password (Mot de passer du routeur) Entrez un nouveau mot de passer pour le pont.

Re-enter to confirm (Confirmation du mot de passer) Entrez de nouveau le mot de passer pour le confirmer.

Idle Timeout (Période d'inactivité) La session de configuration est fermée automatiquement après la période d'inactivité spécifique ici. La plage varie de 60 à 3 600 secondes. La valeur par défaut est 600.

Web Access (Accès Web)

Access via Wireless (Accès sans fil) Si vous utilisez le pont dans un domaine public pour permettre l'accès sans fil à vos invites, vous pouvez désactiver l'accès sans fil à l'utilitaire Web du pont. Dans ce cas, l'accès à l'utilitaire ne sera possible que par une connexion cablee. Conservez la selection par défaut, soit Enabled (Activé), pour permettre l'accès sans fil à l'utilitaire; sinon, selectionnez Disabled (Désactivé).

Backup (Sauvegarder) et Restore (Rétablir)

Backup (Sauvegarder) Cliquez sur Backup Configurations (Sauvegarder les configurations) pour sauvegarder la configuration du pont dans un fichier. Suivez ensuite les instructions affichées à l'écran.

Restore (Rétabir) Cliquez sur Browse (Parcourir), puis sélectionnez le fichier de configuration. Cliquez ensuite sur Restore Configurations (Rétabir les configurations).

System Reboot (Redémarrage du système)

Reboot (Redémarrer) Pour redémarrer le pont, cliquez sur Start to Reboot (Lancer le redémarrage).

Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer les changements ou sur Cancel Changes (Annuler les modifications) pour les annuler.

Administration > Factory Defaults (Paramètres par défaut d'usine)

Cet écran permet de restaurer la configuration du pont à ses paramètres par défaut d'usine.

Factory Defaults (Paramètres par défaut d'usine)

Restore All Settings (Restaurer tous les paramètres) Pour réinitialiser les paramètres du pont aux valeurs par défaut, cliquez sur Restore All Settings. Le rétablissement des paramètres par défaut supprime tous les paramètres personnalisés.

Administration > Upgrade Firmware (Mise à niveau du microcode)

Utilisez cet écran pourmettre à niveau le microcode du pont. Il est recommendé d'éviter demettre à niveau le microcode, sauf si vous ne parvenez pas à faire fonctionner le pont ou si le nouveau microcode offre des fonctions que vous pouze utiliser.

Pourmettreà niveaole microcode,telechargezle fichier du microcode sur le site de Linksys，a l'adressewww.linksys.com/support.

Upgrade Firmware (Mise à niveau du microcode)

Please select a file to upgrade the firmware ( Sélectionner un fichier pour la mise à niveau du microcode) Cliquez sur Browse ( Parcourir ) et seLECTIONnez le fichier de mise à niveau du microcode. Ensuite, cliquez sur Start to Upgrade ( Mettre à niveau ) et suivez les instructions affichées à l'écran.

Status (État) > Bridge (Pont)

L'etat actuel du pont est affché.

Bridge Information (Informations sur le pont)

Firmware Version (Version du microcode) La version actuelle du microcode du pont est affichée.

Local Network (Réseau local)

Local MAC Address (Adresse MAC locale) L'adresse MAC du pont, telle que vue par votre réseau Ethernet local, est affichée.

IP Address (Adresse IP) L'adresse IP du pont, celle que vue par votre réseau Ethernet local, est affichée.

Subnet Mask (Masque de sous-réseau) Indique l'adresse du masque de sous-réseau de votre réseau local.

Status (État) > Wireless (Sans fil)

Des renseignements sur votre réseau sans fil sont affichés.

Wireless (Sans fil)

Link Status (État du lien) L'etat de la connexion à votre réseau sans fil est affchéé.

MAC Address (Adresse MAC) L'adresse MAC du pont, telle que vue par votre réseau sans fil local, est affichée.

Network Name (SSID) (Nom du réseau -SSID) Indique le nom du réseau sans fil, ouSSID.

BSSID L'adresse MAC sans fil du routeur sans fil connecté (ou du point d'accès) est affichée.

Radio Band (Bande radio) La bande radio de votre réseau sans fil est affichée.

Channel Width (Largeur de canal) La largeur de canal utilisé par votre réseau sans fil est affichée en MHz.

Wide Channel (Canal large) Selon les réglages de canal de votre routeur, le canal large est affchéé. Si vous sélectionné le paramètre de bande radio ou de largeur de canal Wide - 40MHz Channel (Canal large de 40 MHz), ce paramètre est alors disponible pour le canal principal sans fil N.

Standard Channel (Canal standard) Indique le canal standard. Si vous selectionnez le paramètre de bande radio ou de largeur de canal Wide - 40MHz Channel (Canal large de 40 MHz), le canal standard devient un canal secondaire du réseau sans fil N.

Bit Rate (Débit binaire) Le taux de transmission des données est affché.

Signal Le pourcentage de la puissance du signal est affiché. 100% est la puissance de signal la plus forte et 0% est la plus faible possible.

Security (Sécurité) La méthode de sécurité utilisée par votre réseau sans fil est affichée.

Dépannage

WES610N/WET610N

Votre ordinateur ou un autre péripérisque Ethernet cable ne communique pas avec le routeur sans fil.

1. Accedez à l'utilitaire Web du pont.
2. Assurez-vous que le nom du réseau (SSID) correspond au nom de votre réseau sans fil dans l'écran Basic Wireless Settings (Paramètres sans fil de base).
3. Assurez-vous que les paramètres de sécurité (WPA, WPA2 ou WEP) correspondant aux paramètres de sécurité de votre réseau sans fil.

L'adresse IP du pont doit etre changée.

Si le pont est connecté à un réseau doté d'un serveur DHCP (il s'agit généralement d'un routeur), alors le serveur DHCP fournira une adresse IP au pont. Si aucun serveur DHCP n'est disponible, alors le pont utilisera son adresse IP statique par défaut, soit 169.254.1.250.

Si vous désirez que le pont utilise une adresse IP statique en tout temps, alors suivez ces instructions :

1. Accédez à l'utilitaire Web du pont.
2. Cliques sur l'onglet Network Setup (Configuration réseau).
3. Dans le menu déroulant Network Connection Type (Type de connexion réseau), Sélectionnéz Static IP (Adresse IP statique).
4. Remplissez les champs Static IP Address (Adresse IP statique), Subnet Mask (Masque de sous-réseau) et Default Gateway (Passerelle par défaut).
5. Cliques sur Save Settings (Enregistrer les paramétres).

L'ordinateur branché au pont ou un à autre péripérisque Ethernet cable n'arrive pas à entrer en communication avec des péripérisques sans fil ( comme un ordinateur ou une imprimante).

Vérifiez les points suivants :

Assurez-vous que le pérophérique sans fil se trouve sur le même réseau sans fil que l'ordinateur ou l'autre pérophérique Ethernet cable qui est branché au pont.
Assurez-vous que le même nom de réseau (SSID) est utilisé par tous les périphériques utilisant le réseau sans fil.
Assurez-vous que tous les périphériques sont configurés avec le même réseau IP et utilisent des adresses IP compatibles.

L'utilitaire Web n'accepte pas votre mot de passer.

Vérifiez les points suivants :

Le système désigne les minuscules et les majuscules dans les mots de passer. Assurez-vous de respecter les caractères majuscules et minuscules lorsque vous entrez le mot de passer.
- Si vous avez oublie votre mot de passer, vous pouvez réinitialiser le point à ses paramètres par défaut.

Appuyez sur le bouton Reset (Réinitialiser) du pont pendant approximativement cinq secondes. Le mot de passer par défaut, admin, sera rétabli. Tous les autres réglages du pont seront aussi réinitialisés à leurs valeurs par défaut. (Pour acceder à l'utilitaire Web, entrez admin dans le champ Password (Mot de passer).)

Après avoir apporté des modifications avec l'utilitaire Web, les nouveaux paramètres ne sont pas affichés.

Cliquez sur Actualiser dans le navigateur Web. Si les nouveaux paramètres ne sont pas affichés, procédez comme suit :

1. Déconnectez l'adaptateur d'alimentation du pont.
2. Attendez cinq secondes, puis branchez l'adaptateur d'alimentation de nouveau dans le pont.
3. Cliquez sur Actualiser dans le navigateur Web.

RESSOURCES WEB

Si vous n'avez pas trouvez de réponse à vos questions, consultez la section d'assistance de notre site Web, à l'adresse Linksys.com/support

Specifications

WES610N

Modèle	WES610N
Normes	IEEE 802.3u, 802.11g, 802.11b, 802.11a, 802.11n
Voyants	Alimentation, Ethernet, Wi-Fi Protected SetupTM (configuration d'accès Wi-Fi protégé), liaison sans fil, activités et liaisons Ethernet individuelles
Ports	Ethernet (4), alimentation
Touches	Reset (Réinitialiser), Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé)
Câblage	CAT5e
Nombre d'antennes	3 (internes)
Type de connecteur d'antenne	s. o.
Amovible (Oui/Non)	Non
Modulations	802.11a: OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11b: CCK/QPSK, BPSK 802.11g: OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11n: OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Puiss. RF (EIRP) en dBm	802.11a: 15 dBm (type) @ 54 Mbit/s 802.11b: 19 dBm (type) @ 11 Mbit/s 802.11g: 16 dBm (type) @ 54 Mbit/s 802.11n (2,4 GHz): 18 dBm (type) @ MCS15 802.11n (5 GHz) : 16 dBm (type) @ MCS15
Sensibilité de réception	802.11a: -72 dBm (type) @ 54 Mbit/s 802.11b: -85 dBm (type) @ 11 Mbit/s 802.11g: -73 dBm (type) @ 54 Mbit/s 802.11n (20 MHz) : -75 dBm (type) @ MCS15 802.11n (40 MHz) : -69 dBm (type) @ MCS15
Gain d'antenne en dBi	1
Sécurité sans fil	WEP, Wi-Fi Protected AccessTM (WPA), Wi-Fi Protected AccessTM 2 (WPA2)
Bits de clé de sécurité	Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions	177 mm x 128 mm x 68 mm (6,97 po x 5,04 po x 2,68 po)
Poids	295 g (0,65 lb)
Certification	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802 11a/b/g/préliminaire n), WPA2TM, Wi-Fi Protected Setup, WMM®
Alimentation	12 V, 1 A
Températures de fonctionnement	0 à 40 °C (32 à 104 °F)
Températures de stockage	-20 à 60 °C (-4 à 140 °F)
Humidité (fonctionnement)	10 à 85 %, sans condensation
Humidité (entroposage)	5 à 90 %, sans condensation

Les specifications peuvent changer sans préavis.

WET610N

Modèle	WET610N
Normes	IEEE 802.3u, 802.11g, 802.11b, 802.11a, 802.11n
Voyants	Alimentation, Ethernet, Wi-Fi Protected SetupTM, sans fil
Ports	Ethernet, alimentation
Touches	Reset (Réinitialiser), Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé)
Câblage	CAT5e
Nombre d'antennes	3 (internes)
Type de connecteur d'antenne	s. o.
Amovable (Oui/Non)	Non
Modulations	802.11a : OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11b : CCK/QPSK, BPSK 802.11g : OFDM/BPSK, QPSK, 16-QAM, 64-QAM 802.11n : OFDM/BPSK, QPSK, 16-QAM, 64-QAM
Puiss. RF (EIRP) en dBm	802.11a : 15 dBm (type) @ 54 Mbit/s 802.11b : 18 dBm (type) @ 11 Mbit/s 802.11g : 16 dBm (type) @ 54 Mbit/s 802.11n : 12 dBm (typical) @ 130 Mbit/s (HT20), 270 Mbit/s (HT40)
Sensibilité de réception	802.11a : -72 dBm (type) @ 54 Mbit/s 802.11b : -85 dBm (type) @ 11 Mbit/s 802.11g : -73 dBm (type) @ 54 Mbit/s 802.11n : -70 dBm (type) @ MCS15/2,4 GHz, -69 dBm (type) @ MCS15/5,0 GHz
Gain d'antenne en dBi	1
Sécurité sans fil	WEP, Wi-Fi Protected AccessTM (WPA), Wi-Fi Protected AccessTM 2 (WPA2)
Bits de clé de sécurité	Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions	145 mm x 106 mm x 52 mm (5,71 po x 4,17 po x 2,05 po)
Poids	159 g (5,61 oz)
Certification	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802 11a/b/g/préliminaire n), WPA2TM, Wi-Fi Protected Setup, WMM®
Alimentation	12 V, 1 A
Températures de fonctionnement	0 à 40 °C (32 à 104 °F)
Températures de stockage	-20 à 60 °C (-4 à 140 °F)
Humidité (fonctionnement)	10 à 85 %, sans condensation
Humidité (entreposeage)	5 à 90 %, sans condensation

Les specifications peuvent changer sans préavis.

Linksys.com/support

Cisco, le logo Cisco et Linksys sont des marques de commerce ou des marques déposées de Cisco ou de ses sociétés associées aux États-Unis et dans d'autres pays.
Vous trouvrez une liste des marques de commerce de Cisco à l'adresse www.cisco.com/go/trademarks. Les autres marques mentionnées dans ce document sont la propriété de leur détenteur respectif.

Oδηγός χρήσης

Linksys WET610N/WES610N Γερμα Dual-Band N Entertainment

Περιεχόμενα

Upgrade Firmware (Eszkoczszoftver frissité) 15

Status (Állapot) > Bridge (Híd) 16

Bridge Information (Hidadatok) 16

Local Network (Helyi halózat) 16

Security Mode (Mod de sécurité) WEP este afisat automat.

Encryption (Criptare) Selectati un nivel de criptare WEP, 40/64 de biti (10 hex digits) (40/64 de biti (10 cifre hexazecimale)) sau 104/128 de biti (26 hex digits) (104/128 de biti (26 cifre hexazecimale)).

Key 1 (Cheie 1) Introduci cheia WEP a retelei dvs.

Tx Key (Cheie de transmisie) Cheia 1 este cheia de transmisie'utilizata de punte.

Bit Rate (Tóc dō Bit) Hien thi tóc dō truyén du lieu.

Signal (Tin hieu) Hien thi t i le phan tram cuong do tin hieu. 100% la cuong do tin hieu manh nhat co the co; 0% la cuong do tin hieu yeu nhat co the co.

Security (Bao mát) Hiên thi ché do bao mát mang khong day cua ban.

Khác phúc su co

WES610N/WET610N

Máy tinh hay thiet bj Ethernet, có day khac khong the giao tiép voi bó dinh tuyén khong day

1. Truy cap tién ich duya trén trinh duyét cua cau nãoi.
2. Trèn màn hìn Basic Wireless Settings (Cái dát Khòngday Co bàn), hǎydam bǎo rāng Network Name(SSID)(Tén Mang)phài khóp vói tén mang khòngday cua bàn.
3. Hay dam bao rang cai dāt bao māt (WPA, WPA2, hoac WEP) phai khop voci cai dāt bao māt mang khong day cua ban.

Càn thay dδi dia chi IP cua cau nei.

Néu cau néi duroc néi voi mang bang may chu DHCP (thuong la bô dinh tuyén mang), cau néi sê nhân dia chí IP cua minh tu may chu DHCP. Néu khong có may chu DHCP, cau néi sê su dung dia chí IP tinh, mac dinh la 169.254.1.250.

Néu ban muón cau néi luôn sür dung不好意思 IP tinh, hay lam theo cac hóng dān sau:
