Type de produit	Joystick avec retour de force (Force Feedback)
Marque	Thrustmaster
Modèle	Top Gun Afterburner Force Feedback
Alimentation	Adaptateur secteur 15 V, 1000 mA
Connectivité	USB
Nombre de boutons d'action	8 boutons
Bouton point de vue	Oui (vue multidirectionnelle)
Manette des gaz	Amovible, avec position Idle et Afterburner
Fonction palonnier	Par rotation du manche ou bouton bascule (sélectionnable)
Vis de blocage du palonnier	Oui (pour verrouiller la rotation)
Clé Allen incluse	Oui, pour démontage de la manette des gaz
Logiciel inclus	CD-ROM avec pilotes et démos DirectX 9
Systèmes d'exploitation supportés	Windows 98, Me, 2000, XP
Technologie Force Feedback	Oui (effets tactiles Immersion TouchSense)
Réglages des effets	Overall Device Gain, Spring Gain, Damper Gain, Default Spring
Accessoires fournis	Adaptateur secteur, CD-ROM, clé Allen, aileron supplémentaire
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec ; ne pas exposer à l'humidité
Précautions d'emploi	Usage intérieur uniquement ; ne pas ouvrir ; éviter chaleur et lumière directe
Contact support technique	Site web thrustmaster.com (FAQ, pilotes, email, téléphone)

FOIRE AUX QUESTIONS - TOP GUN AFTERBURNER FORCE FEEDBACK THRUSTMASTER

Comment installer le joystick Top Gun Afterburner Force Feedback ?

Branchez l'adaptateur secteur 15 V, puis insérez le CD-ROM d'installation. Lancez l'interface Thrustmaster, cliquez sur Drivers et suivez les instructions. Quand demandé, branchez le câble USB. Redémarrez l'ordinateur après installation.

Comment régler le retour de force (Force Feedback) ?

Allez dans Panneau de configuration > Contrôleurs de jeu, sélectionnez le joystick et cliquez sur Propriétés. L'onglet Test forces permet de tester les effets. Les curseurs Overall Device Gain, Spring Gain, Damper Gain et Default Spring ajustent l'intensité et la résistance.

Comment utiliser la fonction palonnier ?

Le palonnier peut être contrôlé soit par rotation du manche (sélectionner JOYSTICK sur le bouton de sélection), soit par le bouton bascule sur la manette des gaz (sélectionner THROTTLE). Pour verrouiller la rotation, utilisez la vis de blocage avec un tournevis plat.

La manette des gaz est-elle amovible ?

Oui, la manette des gaz est amovible. Utilisez la clé Allen fournie (sous la base) pour dévisser les deux vis sous la base. Déroulez le câble et positionnez-la à l'endroit souhaité. Vous pouvez aussi visser l'aileron supplémentaire pour plus de stabilité.

Que faire si le joystick ne fonctionne pas correctement ?

Quittez le jeu, débranchez le périphérique USB, puis rebranchez-le et relancez le jeu. Si vous utilisez un hub USB, assurez-vous qu'il possède sa propre alimentation. Consultez aussi le site thrustmaster.com pour les pilotes à jour.

Comment configurer le bouton point de vue ?

Dans le menu de configuration de votre jeu, assignez les différentes vues (vue avant, arrière, gauche, droite, externes) aux directions du bouton Point de vue. Vous pouvez aussi l'utiliser pour d'autres fonctions comme le tir.

Quels systèmes d'exploitation sont supportés ?

Ce joystick est compatible avec Windows 98, Me, 2000 et XP. L'installation de DirectX 9 est recommandée pour les effets Force Feedback.

Comment contacter le support technique Thrustmaster ?

Rendez-vous sur http://fs.thrustmaster.com pour accéder à la FAQ, aux pilotes et au support. Vous pouvez vous enregistrer pour le support par email ou appeler les numéros selon votre pays (France: 0892 690 024, Belgique: 02/732 55 77, Suisse: 22 567 51 20, Canada: 514-279-9911).

Quelle est la garantie du produit ?

La garantie est de 2 ans à compter de la date d'achat, contre les défauts matériels et de fabrication. En cas de problème, contactez le Support Technique. La garantie ne couvre pas les dommages liés à une utilisation abusive, une ouverture ou une modification non autorisée.

Comment nettoyer et entretenir le joystick ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de solvants. N'exposez pas le joystick à l'humidité, à la pluie, à la chaleur ou à la lumière directe du soleil. Débranchez l'adaptateur secteur si vous ne l'utilisez pas pendant longtemps.

MODE D'EMPLOI TOP GUN AFTERBURNER FORCE FEEDBACK THRUSTMASTER

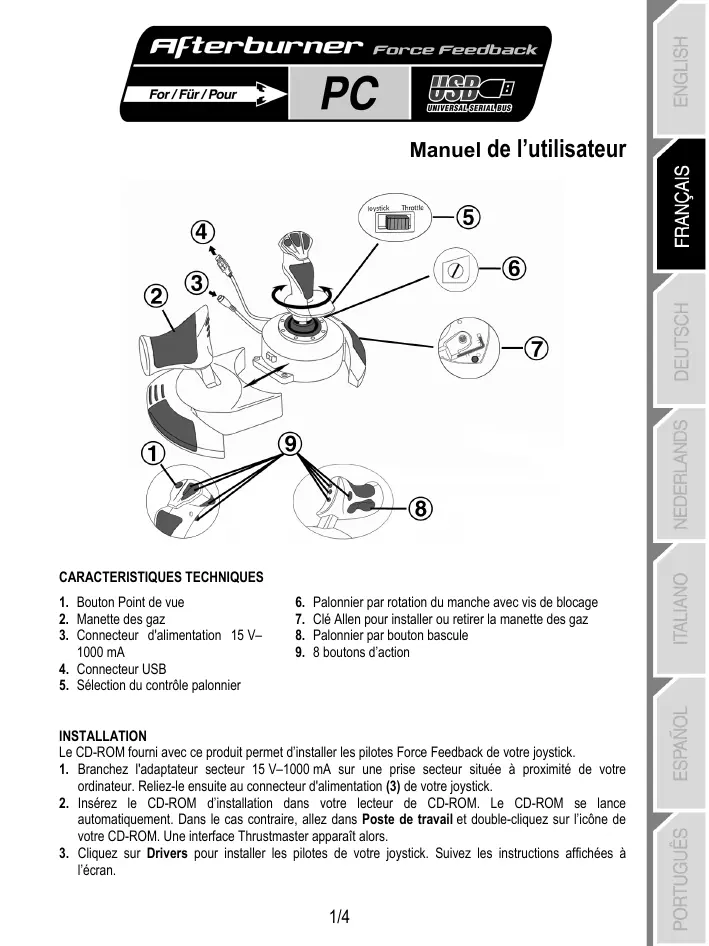

Manuel de l'utilisateur

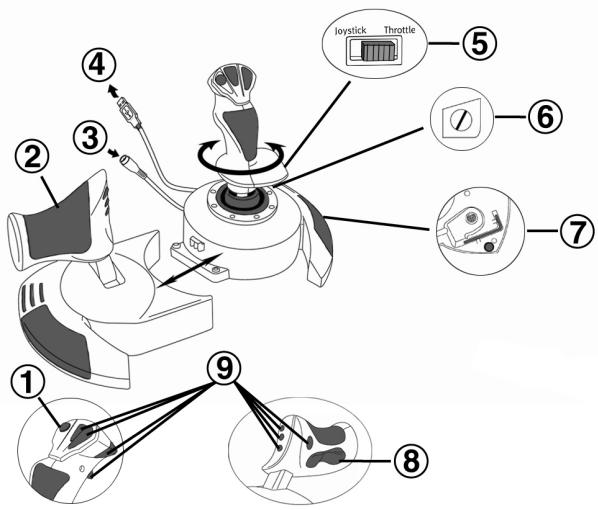

1. Bouton Point de vue
2. Manette des gaz
3. Connecteur d'alimentation 15 V-1000 mA
4. Connecteur USB
5. Sélection du contrôle palonnier
6. Palonnier par rotation du manche avec vis de blocage
7. Clé Allen pour installer ou retirer la manette des gaz
8. Palonnier par bouton bascule
9. 8 boutons d'action

Installation

Le CD-ROM fourni avec ce produit permet d'installer les pilotes Force Feedback de votre joystick.

1. Branchez l'adaptateur secteur 15 V-1000 mA sur une prise secteur située à proximité de votre ordinateur. Reliez-le ensuite au connecteur d'alimentation (3) de votre joystick.
2. Insérez le CD-ROM d'installation dans tout lecteur de CD-ROM. Le CD-ROM se lance automatiquement. Dans le cas contraire, allez dans Poste de travail et double-cliquez sur l'icône de votre CD-ROM. Une interface Thrustmaster apparait alors.
3. Cliquez sur Drivers pour installer les pilotes de votre joystick. Suivez les instructions affichées à l'écran.
4. Lorsqu'on vous le demande, reliez le connecteur USB de votre joystick à l'un des ports USB de votre unité centrale. Windows 98/Me/2000/XP détectera automatiquement le nouveau périhérique (si vous branchez un périhérique USB pour la première fois, il est possible que, pendant l'installation, Windows vous demande d'insérer le CD-ROM Windows afin d'installer les fichiers système nécessaires). Windows 98: l'Assistant Ajout de nouveau matériel se charge de rechercher pour vous les pilotes appropriés. Cliquez sur Suivant. Suivez les instructions affichées à l'écran pour terminer l'installation. Windows Me/2000/XP: l'installation des pilotes est automatique.
5. Après l'installation des pilotes, quittez l'interface Thrustmaster (en cliquant sur la croix en haut à droite) et redémarrez votre ordinateur.

Si vous ne possédez pas encore cette version, installez DirectX 9 à partir du CD-ROM enclissant sur DirectX (indispensable pour profiter de votre joystick Force Feedback).

Dans l'interface du CD-ROM, cliquez sur Demos et découvrez les effets surprenants rendus possibles par la nouvelle génération de joysticks Force Feedback Thrustmaster alliés à la technologie Immersion.

Tester et regler les EFFETS FORCE feedback de votre joystick

1. Sélectionnez Démarrer/Paramètres/Panneau de configuration, puis double-cliquez sur Contrôleurs de jeu (ou Options de jeu selon votre système d'exploitation).
2. Mettez en surbrillance le nom de votre joystick puis cliquez sur Propriétés. Une fenêtre composée de 4 onglets s'affiche :

Permet de tester l'ensemble des axes et boutons de votre joystick.

Test forces

Permet de tester une partie des effets Force Feedback disponibles. Un son est associé à chaque effet.

Overall Device Gain Permet de régler l'intensité des effets Force Feedback entre 0 et 100%. Spring Gain Permet de régler l'élasticité et la plage du manche entre 0 et 100%. - Damper Gain Permet de régler la friction et la résistance environnementale entre 0 et 100%. - Default Spring Permet de régler la résistance par défaut du manche entre 0 et 100%. Cette fonction est active également dans les yeux ne gérant pas le Force Feedback. Important: Plus le réglage de votre Default Spring est élevé, moins les effets Retour de Force seront sensibles. A vous donc de trouver le bon compromis selon vos préférences.

Consultez l'aide pour obtenir des réponses aux questions courantes, contacter le support technique Thrustmaster et avoir plus d'informations sur les produits Thrustmaster et la technologie TouchSense.

En cas de mauvais fonctionnement, quitte le jeu et débranchez le périphérique de votre ordinateur. Rebranchez le périphérique et relancez le jeu.

Si vous avez connecté un hub USB, celui-ci doit utiliser une source d'alimentation

différente pour que le joystick fonctionne correctement.

Precautions d'emploi

Le joystick a été conçu pour un usage en intérieur uniquement. - Installez votre joystick à proximité d'une prise secteur facilement accessible. - Si vous n'envisagez pas d'utiliser votre joystick pendant une période prolongée, débranchez-le de la prise secteur. - Pour éviter tout incendie ou décharge électrique, n'exposez pas votre joystick à la pluie ou l'humidité, ne l'ouvre pas, ne le placez pas à proximité d'une source de chaleur et ne l'exposez pas à la lumière directe du soleil.

Fonction palonnier

Votre Top Gun Afterburner Force Feedback dispose d'une fonction palonnier, qui correspond dans un avion aux pédales actionnées par le pilote pour faire braquer la gouverne de direction, qui permet de faire pivoter l'avion autour de son axe vertical. Cette fonction palonnier est accessible de deux façons : sur votre joystick par rotation du manche vers la gauche ou la droite, ou via le bouton bascule (8) sur la manette des gaz.

La sélection du mode de contrôle du palonnier (rotation du manche ou bouton bascule) s'effectue via le bouton de sélection du contrôle palonnier (5). Pour contrôler le palonnier par rotation du manche, sélectionnez JOYSTICK. Pour contrôler le palonnier grâce au bouton bascule, sélectionnez THROTTLE.

Si vous utilisez le bouton bascule, vous pouvez déactiver la rotation du manche grâce à la vis de blocage (6) située à la base du manche. Utilisez un tournevis à tête plate pour modifier sa position et ainsi verrouiller/déverrouiller la rotation du manche.

Manette des gaz

Votre Top Gun Afterburner Force Feedback dispose d'une imposante manette des gaz (2) grâce à laquelle vous pourrez aisément contrôler l'accélération de votre appareil. Pour plus de confort, la course de la manette des gaz est délimitée par les positions Idle (ralenti) et Afterburner (post-combustion).

Veuillez également recréer les véritables conditions de pilotage et jouer en positionnant la manette des gaz sur sa gauche, et non pas juste à côté du manche. La manette des gaz de tout Top Gun Afterburner Force Feedback est en effet amovible.

1. Prenez la clé Allen (7) fixée sous la base du joystick.
2. Dévissez les deux vis Allen sous la base, situées à l'extrémité de la base du manche.
3. Déroulez le câble de la manette des gaz et positionnez comme l'endroit souhaité.
4. Par souci d'esthétique et de stabilité, vissez l'aileron supplémentaire fourni dans la boîte sur la partie gauche de la base du manche.
5. Remettez la clé Allen dans son emplacement pour ne pas l'égarer.

Bouton point de vue

Votre Top Gun Afterburner Force Feedback est doté d'un bouton Point de vue (1) qui, comme son nom l'indique, va vous permettre de surveiller instantanément tout ce qui se passe autour de votre avion. Il vous suffit pour cela, depuis le menu de configuration de votre jeu, de programmer les différentes vues (vue arrêtée, vue sur la gauche, vue sur la droite, mais aussi vues externes) sur les directions du bouton Point de vue.

Veuillez bien entendu réserver le bouton Point de vue à d'autres utilisations (tir, etc.).

Support technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://fs.thrustmaster.com et cliquez sur Support Technique. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions des pilotes et logiciels) susceptibles de résoudre ce problème. Si le problème persiste, vous pouvez contacter le support technique des produits Thrustmaster ( « Support Technique »):

Par e-mail :

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies seront permettre aux techniciens de résoudre plus rapidement leur problème. Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran. Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe précisison sur Connexion.

Par téléphone :

France	0892 690 024	0,34 €/min, du lundi au vendredi de 13h à 17h et de 18h à 22h
Belgique	02 / 732 55 77	prix d'un appel national, du lundi au vendredi de 9h à 12h30 et de 14h à 17h30
Suisse	22 567 51 20	prix d'un appel national, du lundi au vendredi de 13h à 22h
Canada	514-279-9911	prix d'un appel longue distance, du lundi au vendredi de 7h à 17h (heure de l'Est)

Informations relatives à la garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur nécessite, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité du Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Thrustmaster. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

Stipulations additionnelles à la garantie

Aux États-Unis d'Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier extérieur du produit. Toute garantie implicite applicable, incluant les garanties de qualité marchande ou d'adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d'achat et soumise aux conditions de la présente garantie limitée. En aucun cas, Guillemot Corporation S. A. ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

© 2004 Guillemot Corporation S. A. Tous droits réservés. Thrustmaster® et Thrustmapper™ sont des marques et/ou des marques déposées de Guillemot Corporation S. A. Top Gun © 2004 Paramount Pictures. Tous droits réservés. Microsoft® Windows® 98 SE, Me, 2000, XP et DirectX® sont des marques déposées ou des marques de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques déposées et noms commerciaux sont reconnus par leurs détenteurs et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.
