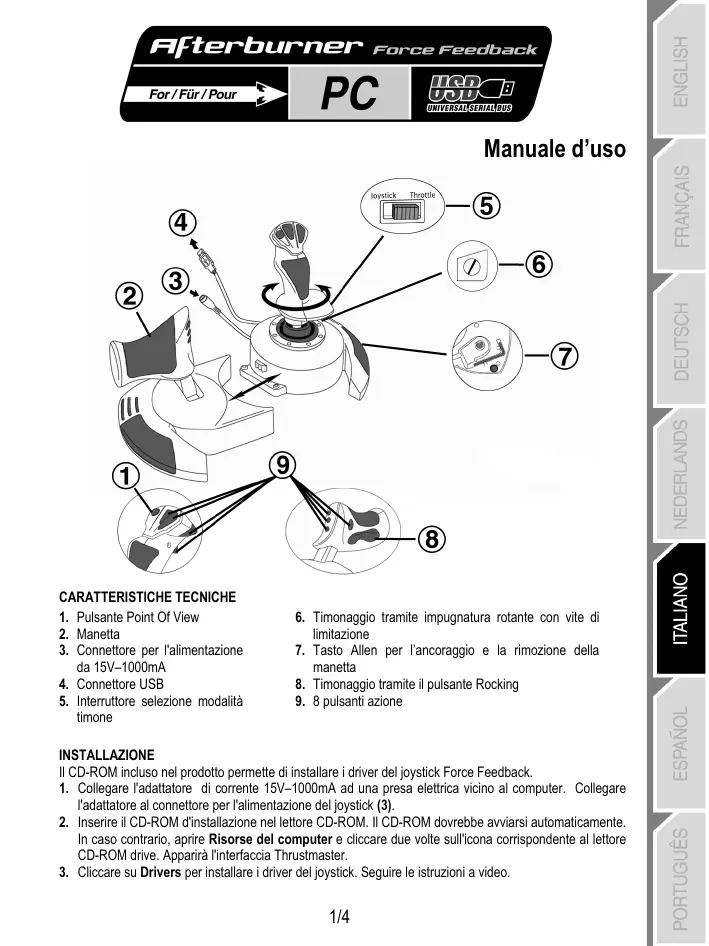

MANUALE UTENTE TOP GUN AFTERBURNER FORCE FEEDBACK THRUSTMASTER

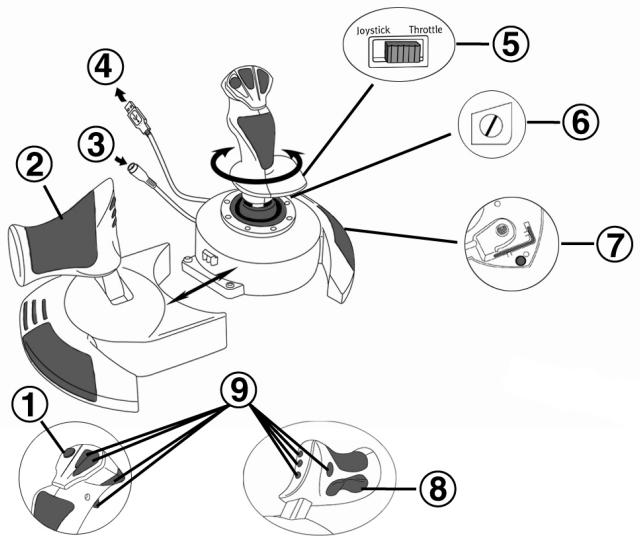

1. Pulsante Point Of View
2. Manetta
3. Connettore per l'alimentazione da 15V-1000mA
4. Connettore USB

5. Interruttore selezione modalità timone

6. Timonaggio tramite impugnatura rotante con vite di limitazione

7. Tasto Allen per l'ancoraggio e la rimozione della manetta
8. Timonaggio tramite il pulsante Rocking
9. 8 pulsanti azione

INSTALLAZIONE

II CD-ROM incluso nel prodotto permette di installare i driver del joystick Force Feedback.

1. Collegare l'adattatore di corrente 15V - 1000mA ad una presa elettrica vicino al computer. Collegare l'adattatore al connettore per l'alimentazione del joystick (3).
2. Inserire il CD-ROM d'installazione nellettore CD-ROM. Il CD-ROM dovrebbe avviarsi automaticamente. In caso contrarrio, après Risorse del computer e cliccare due volte sullicona correspondente allettore CD-ROM drive. Apparire l'interfaccia Thrustmaster.

3. Cliccare su Drivers per installare i driver del joystick.Seguire le istruzioni a video.

4. Quando richiesto, collegare il connettore USB del joystick a una delle porte USB del computer. Windows 98/2000/Me/XP riconoscerà automaticamente la nuova periferica (se si connette una periferica USB per la prima volta, ilsystema operativo potrebbe richiedere il CD-ROM di Windows per installare i file di sistema richiesti).

Windows 98: L'utilità Installazione guidata Nuovo Hardware cerchera i driver appropriati. Cliccare su Avanti.Seguire le istruzioni a video per completare l'installazione.

Windows 2000/Me/XP: I driver verranno installati automaticamente.

1. A installatione completata, uscire dall'interfaccia Thrustmaster (cliccando sulla X nell'angolo tin alto a destra) e riavviare il computer.

DIRECTX

Se non si possie gli但这a versione, installare DirectX 9 dal CD-ROMlickando su DirectX (deve essere installato affinché il joystick funzioni correttamente).

DEMO

Nell'interfaccia del CD-ROM, cliccare su Demos per provare i nuovi impressionanti effetti resi possibili alla nuova generatione di joystick Thrustmaster Force Feedback con Tecnologia Immersion.

TESTARE E CONFIGURARE GLI EFFETTI DI FORCE FEEDBACK DEL JOYSTICK

1. Aprire la finestra Opzioni di Gioco o Controller di Gioco (nel Panello di Controllo).
2. SeLECTIONARE il joystick e cliccare su Proprietà. Verranno visualizzate 4 opzioni:

Test Input

Consente di testare tutti gli assi e i pulsanti del joystick.

Test Forces

Consente di testare alcuni degli effetti di Force Feedback disponibili. Un suono è associato ad agli effetto.

Gain Settings

Overall Device Gain

Serve ad impostare l'intensità globale degli effetti di Force Feedback tra 0 e 100% .

Spring Gain

Serve ad impostare l'elasticità e il raggio della manopola del joystick tra 0 e100%.

• Damper Gain

Serve ad impostare l'attrito e la resistenza esterna tra 0 e 100% .

• Default Spring

Serve ad impostare la resistenza di base della manopola del joystick tra 0 e 100% . Questa funzione è disponibile ancche in giochi che non utilizzato il Force Feedback. Importante: Piè è alto il valore di Default Spring, meno intensi saranno gli effetti del Force Feedback. Trovare il giusto equilibrio seconde le esigenze personali.

Help

Apire il file Help per risposte alle domande più comuni, per contattare il supporto tecnico Thrustmaster, e avere maggiori informazioni sui prodotti Thrustmaster e sulla Tecnologia TouchSense.

Se il joystick non funziona correttamente, uscire dal gioco e scollegare il joystick dal computer. Ricollegare il joystick e riavviare il gioco.

Se si usa un hub USB, l'hub deve usare una fonte di alimentazione independente affinché il

joystick funzioni correttamente.

RACCOMANDAZIONI

Il joystick è stato progettato sostanto per uso in interni.
Assicurarsi di installare il joystick in modo tale che una presa di corrente sia disponibile accessibile.
- Se non si pensa di usare il joystick per un lungo periodo di tempo, scollegarlo alla presa di corrente.
- Per evitare il rischio di incendio o scariche elettriche, non esporre il joystick a pioggia o umidità, non aprirlo, non posizionarlo vicino a fonti di calore e non esporlo a luce solare diretta.

CONOSCERE IL TUO JOYSTICK

Funzione per il timonaggio

Il topo Top Gun Afterburner Force Feedback è dotato di una funzione per il controllo del timone, il che, nei veni aerei, corrisponde ai comandi associati alla pedaliera utilizzata dal pilota per ruotare il timone, permettendo all'aeroplano di ruotare lungo il proprio asse verticale. É possible usfuriere di但这a funzione in due modi diversi: sul topo joystick rotuzando l'impugnatura versuso destra o versuso sinistra, oppure tramite il pulsante Rocking (8)ippo sulla manetta.

La selezione della modalità di controllo del timone (impugnatura rotante o pulsante Rocking) è controllata tramite l'apposto interrupturo (5). Per controllare il timone tramite l'impugnatura rotante, selezione JOYSTICK. Per limonare utilizzato il pulsante Rocking, selezione THROTTLE.

Se usi pulsante Rocking, poi impedire che l'impungnatura del joystick riotti utilizzando la vite (6) posta alla base della leva. Utilizza a cacciavita a punta piatta per cancellare la posizione della vite, bloccando/sbloccandoosi t ilmonaggio tramite l'impungnatura.

Manetta

Il topo Top Gun Afterburner Force Feedback è dotato di una manetta indipendente (2) tramite la quale potrai facilmente regolare l'accelerazione del topo aeropiano. Per una massa comodità, il giocco della manetta è delimitato delle posizioni Idle (spento) e Afterburner (post-bruciatori).

Potraiosi ricarele reali condizioni di pilotaggio,giocando con la manetta posizionata sullsinistra,dalla parte opposastrispetto al joystick.Lanatella del tuo Top Gun Afterburner Force Feedback è staccabile.

1. Rimuovi il tasto Allen (7) posto nella parte inferiore dell'unità.
2. Svita le due viti Allen poste nella parte inferiore dell'unità, situate all'estrema sinistra della base della leva del joystick.
3. Srotola il cavo della manetta e posiziona quest'ultima nel luogo che preferisci.
4. Per una {?estica e di stabilità, avvita lo stabilizzatore della base (accluso nella confezione), nella parte sinistra della base stessa della leva del joystick.
5. Reinserisci il tasting Allen nella corretta posizione, assicurandoti che sua saldamente fissato.

Pulsante Point Of View

Il topo Top Gun Afterburner Force Feedback è dotato di un pulsante Point Of View (1) che, come dice il nome stesso, è permetterà di Vedere tutto quanto stia accadendo attorno al topo aeroplano. Per utilizzato cette funzione, accedi al menu di configurazione del topo gioco ed assocare le varie funzioni di controllo della visuale (dietro, sinistra, destra e visuali esterne) alle direzioni del topo pulsante Point Of View.

Naturalmente, potraianche dedicare il pulsante Point Of View all'espletamento di alter funzioni (fuoco, ecc.).

ASSISTENZA TECHNICA

Se hai avuto problemi con il loro prodotto, visita il site http://tfs.thrustmaster.com e ricerca su Technical Support. Da il potrai accederà a vari servizi (domande più frequenti (FAQ), driver e software più recenti) che potanno aiurtari a risolverve il problema incontrato. Qualiora il problema dovesse persistere, puoi contattare il servizio di assistenza tecnia dei prodotti Thrustmaster ("Assistenza Tecnica"):

Tramite email:

Per poter godere di assistenza tecnia tramite email, dovrai prima effettuare la registratione online. Le informazioni che fornirai aiuterenzo gli esperti a risolverve rapidamente il tuo problema. Nella parte sinistra della paglia "Technical Support", clicca su Registration e segui le istruzioni che appariranno sullo schermo. Se sei più registrato, riempì i campi Nombre e Password e*clicza quindi su Login.

Via telefono:

028331364

la tariffa corrisponde ad una normale Telefonata nazionale, dal Lunedi al Venerdi, dalle 14:30 alle 18:30

Informazioni sulla garanzia

Internazionalmente, Guillemot Corporation S.A. ("Guillemot") garantisce l'acquirente che questo prodotto Thrustmaster è privo di vizi produttivi o difetti di materia per un periodo di due (2) anni alla data di acquirezzo. Nel caso il prodotto si riveli difettoso durante il periodo di garanzia, contattare immediamente l'Assistenza Tecnica, che indichera la procedura da seguire. Qualora il difetto venga confermato, il prodotto dovra essere riconsegnato al luogo di acquirezzo (o in qualsiasi altri luogo specificato dall'Assistenza Tecnica).

Nel contesto della garanzia, il prodotto difettoso dell'acquirente verrà riparato oppure sostituito, a seconda della scelta operata dall'Assistenza Tecnica. Dove autorizzato da la legge vigente, la responsabilità di Guillemot e le sue filiali (indicando qualsiasi danno indiretto) è limitata alla riparazione o alla sostuzione del prodotto Thrustmaster. I diritti dell'acquirente nel rispetto della legislazione vigente applicabile alla vendita di beni al consumatore non sono annulati da presente garanzia.

Questa garanzia perde di validità: (1) se il prodotto è stato modificato, aperto, alterato, o ha subito un danno come risultato da uso inappropriato, negligenza, danni occidentali, normale usura o qualisi alla causa non direttamente collegata con un difetto di materiale o un vizio di produzione; (2) nel caso di mancato adempimento nell'ésecuzione delle procedure indicate dall'Assistenza Tecnica; (3) per il software non prodotto da Guillemot, poiché per quello caso è valida la garanzia fornita dal suo produttore.

COPYRIGHT

© 2004 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® e Thrustmapper™ sono marchi e/o marchi registrati da Guillemot Corporation S.A. Top Gun © 2004 Paramount Pictures. Tutti i diritti riservati. Microsoft® Windows® 98 SE, Me, 2000, XP e DirectX® sono marchi registrati o marchi da Microsoft Corporation negli Stati e/o in altri paesi. Tutti gli altri marchi sono qui riconosciuti e registrati ai rispettivi propriatori. Ilustrazioni esclude. I contenuti, il design e le caratteristiche sono essere oggettoto di modifiche nella sua preavviso e sono variate da un paese all'alto.

FAQ, consigli e driver sono disponibili al site www.thrustmaster.com
