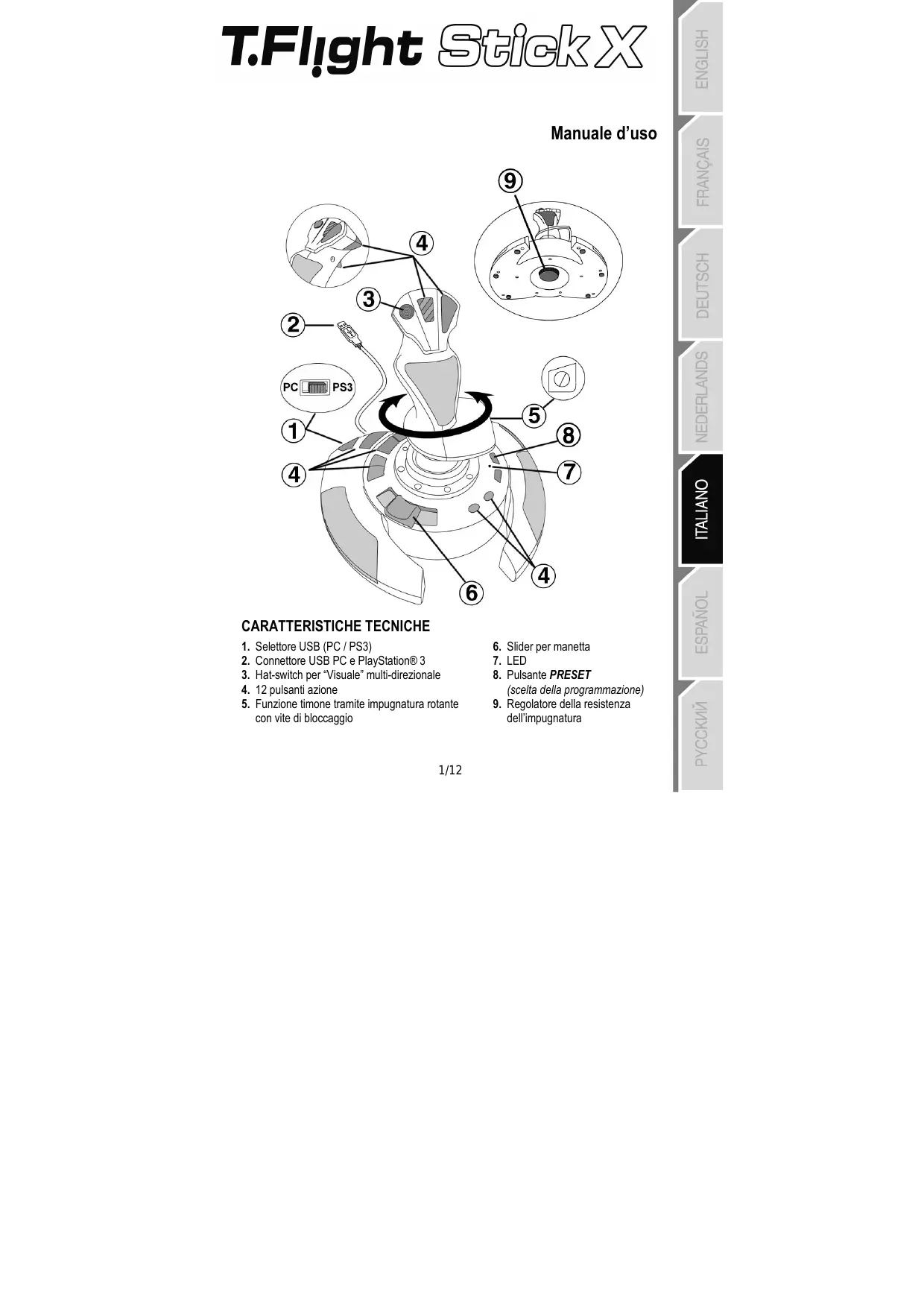

MANUALE UTENTE T-FLIGHT STICK X THRUSTMASTER

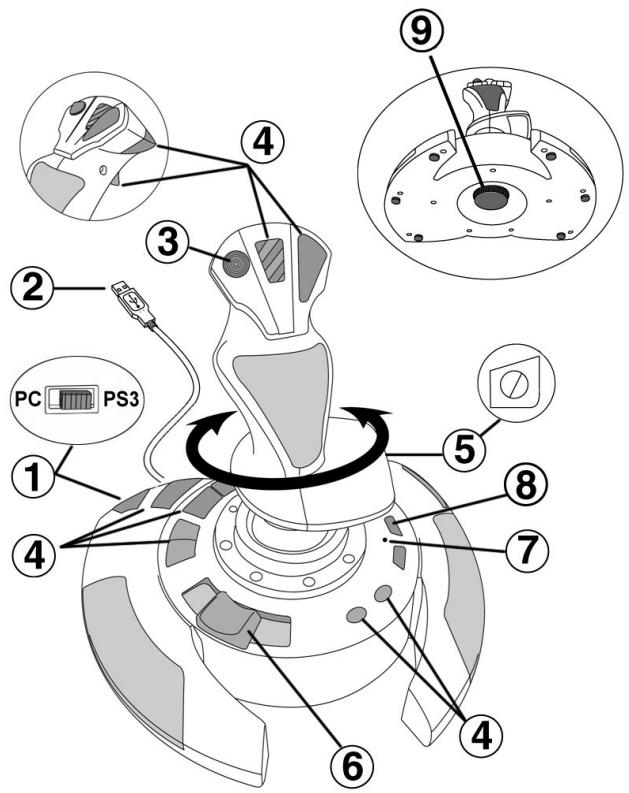

1. Selettore USB (PC / PS3)
2. Connettore USB PC e PlayStation® 3
3. Hat-switch per "Visuale" multi-direzionale
4. 12 pulsanti azione

5. Funzione timone tramite impugnatura rotante con vite di bloccaggio

6. Slider per manetta

7. LED
8. Pulsante PRESET (scelta della programmazione)
9. Regolatore della resistenza dell'impugnatura

PC

INSTALLAZIONE SU PC

1. Imposta il selettore USB del loro joystick (1) in posizione "PC".
2. Collega il connettore USB (2) ad una porta USB del tuo computer. Windows XP o Vista individuera automaticamente la nuova periferica.
3. I driver si installereranno automaticamente. Completa l'installazione seguendo le istruzioni che compaiono sullo schermo.
4. Clicca su Start/Impostazioni/Pannello di controllo e fai quando doppiociesu Periferiche di gioco.

Nella finestra di dialogo Periferiche di gioco comparà il nome del joystick con associato lo stato di OK.

1. Nel Pannello di controllo, cigca su Proprietà per configurare il tuo joystick. Test periferica: ti permette di testare e visualizzare tutte le funzioni del loro joystick.

Ora sei pronto per giocare!

AVVISO IMPORTANTE PER UTENTI PC

• Prima di collegare il tuo joystick, assicurati sempre che il relativo selettore USB (1) si trovi in posizione "PC".

• Per evitare problemi di calibrazione, quando colleghi il tuo joystick, lascia la leva e il timone al centro, perché muoverli.

CONFIGURAIZIONE “PROFILO AUTOMATICO” - PC

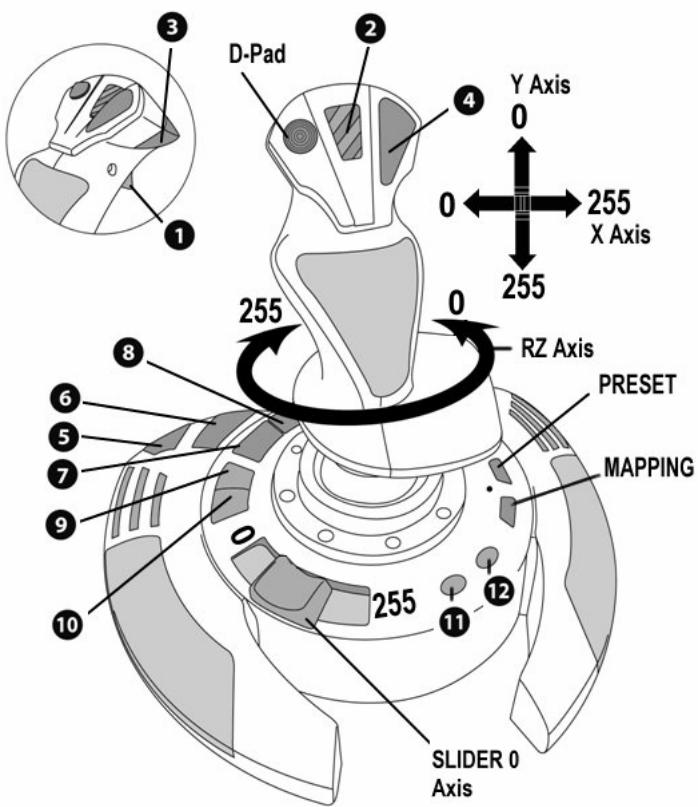

Diagramma del "PROFILO AUTOMATICO" per PC

LED ROSSO

Questo profilo corrisponde alle configurazioni predefinite per la maggiore parte dei giochi di simulazione aerea per PC.

Ciò ti permetterà, pertanto, di iniziare a giocare immediatamente,enza dover configurare il tuo joystick.

PLAYSTATION® 3

INSTALLAZIONE SU PLAYSTATION® 3

1. Imposta il selettore USB (1) del loro joystick in posizione "PS3".
2. College il connettore USB (2) ad una porta USB della tua console.
3. Accendi la tua console.
4. Avvia il suo gioco.

Ora sei pronto per giocare!

USO DEL PULSANTE "HOME / PS"

Tramite il pulsante "Home / PS" del tuo joystick, potrai uscire dai giochi, accedere ai menu e spegnere direttamente il loroystemaPlayStation® 3.

AVVISO IMPORTANTE PER UTENTI PLAYSTATION® 3

• Prima di collegare il loro joystick, accertati sempre che il selettore USB (1) si trovi in posizione "PS3".
• In modalità "1 giocatore": se il tuo gamepad originale è accesso, affinché il tuo joystick funzioni correttamente, dovrai spostare il gamepad sulla "porta controller 2".
• Su PlayStation® 3, il joystick è compatible unicamente con giochi PlayStation® 3 (non funzioni è con titoli PlayStation® 2).
• Per evitare problemi di calibrazione, quando colleghi il tuo joystick, lascia la leva e il timone al centro, alla muoverli.

CONFIGURAIZIONE“PROFILO AUTOMATICO”-PLAYSTATION®3

"Diagramma del "PROFILO AUTOMATICO" per PlayStation® 3

LED ROSSO

Questo profilo corrisponde alle configurazioni predefinite per la maggior parte dei giochi di simulazione aerea per PlayStation® 3. Ciò ti permetterà, pertanto, di iniziare a giocare immediatamente, alla dover configurare il loro joystick.

Le 4 direzioni della leva: corrispondono alle 4 direzioni del mini-stick sinistro del loro gamepad.

La manetta (6): corrisponde alle direzioni Su/Giù del mini-stick destro del tuo gamepad.

Il timone (5): corrisponde alle direzioni Destra/Sinistra del mini-stick destro delwhose gamepad.

Pulsante MAPPING: pressione simultanea dei pulsanti SELECT (SE) + START (ST).

Pulsante HOME/PS: pressione dell'omonimo pulsante.

INIZIARE A CONOSCERE IL TUO JOYSTICK

Resistenza della leva regolabile

A seconda del suo stile di gioco, potresti desiderare un joystick ultra-sensible, che risponda al più piccolo movimento, oppure un joystick più duro, che offra una maggiore resistenza durante l'uso.

La resistenza regolabile della leva del tuo joystick, rende quello controller adattabile a tutti i giocatori. Per impostare il livello di resistenza, utilizza l'apposita rotella (9) posta nella parte inferiore della base del tuo joystick.

Manetta

La manetta è in forma di slider (6), fácilmente accessibile con la mano sinistra, comodamente appoggiata alla base del tuo joystick.

Funzione timone

Il suo joystick è dotato di una funzione timone, che in un aeroplano corrisponde ai pedali utilizzati dal pilota per virare, consentendo all'aeroploani di oscillare lungo il suo asse verticale (facendolo pertanto girare a sinistra o a destra). Questa funzione timone del suo joystick è utilizzabile ruotando l'impugnatura verso sinistra o verso destra.

Se nei loro giochi non usi la funzione timone (o se la hai associate ai pulsanti azione), cui disattivare la rotazione dell'impugnatura grazie all'apposita vite di blocco (5) posta alla base dell'impugnatura stessa.

Usa un cacciavite a "lama" per cancellare la posizione della vite, bloccando/sbloccando così la funzione timone.

Hat-switch "Visuale" multidirezionale

Il suo joystick è dotato di un hat-switch "Visuale" (3) che, come dice la parola stessa, ti consente (nei giocchi che lo permettono) di poter dare un'occhiata istantanea a tutto quanto avviene attorno al suo abitacolo. Per usfu rire di但这a funzione, accedi al menu di configurazione del suo gioco e associa le differenti visuali (posteriore, sinistra, destra e le visuali esterne) alle direzioni dell'hat-switch "Visuale".

Naturalmente, potrai associare all'hat-switch "Visuale"anche alter funzioni alternative (sparo, ecc.).

2 MODALITA'DI PROGRAMMAZZIONE

Tramite il pulsante PRESET (8) ed il LED (7) puoi sapere quale sa la programmazione attualmente selezionata: AUTOMATICA (pre-impostata) o MANUALE (da te programmata). Con una singola pressione del suddetto pulsante potrai passare da una modalità di programmazione all'altra, persino durante il corso di un gioco.

PROFILO AUTOMATICO:LED ROSSO

Questa è la programmazione predefinita: gli assi, le posizioni dei pulsanti e dell'hat-switch sono pre-programmati.

CONSULTA I DIAGRAMMI DELLA CONFIGURAZIONE "PROfilo AUTOMATICO".

PROFILOMANUALE:LEDVERDE

Questa è la tua programmazione personale:

• I pulsanti, gli asse e l'hat-switch possono essere scambiati tra loro.
• In qualsiasi momento, potrai modificare la programmazione per meglio adattarla alle tue esigenze.
• La programmazione manuale viene salvata automaticamente nel tuo joystick (anche quando questo non è collegato).
• Se il loro "PROFILO MANUALE" è vuoto, quello risulterà identico al "PROFILO AUTOMATICO".

PROGRAMMAZZIONE/MAPPING

Puoitprogrammareiltujoystickutilizzandoil pulsanteMAPPING

Attenzione: quello pulsante non si trova nella medesima posizione per PC e PS3 (ti consigliamo di consultare i relativi diagrammi):

• Per PC: premi direttamente il pulsante in question.
• Per PS3: premi simultaneamente i pulsanti START (ST) + SELECT (SE).

- Esempi di possibili applicazioni:

• Scambio di positizioni tra i pulsanti.
• Scambio degliassi tra loro = direzioni della leva, della manetta o del timone (associando le 2 direzioni del primo asse alle 2 del secondo)
• Scambiare le 2 direzioni di un medesimo asse.
• Scambiare i pulsanti con una direzione di un asso o dell'hat-switch.

- Eccezione:

Su PlayStation® 3, i pulsanti START (ST) e SELECT (SE) corrispondono anch'essi al pulsante MAPPING (e non possono, pertanto, essere riprogrammati).

PROCEDURA DI PROGRAMMAZIONE

Passo	Azione	LED
1	Attiva il PROfilo MANUALE (8) premendo il pulsante.	VERDE
2	Premi e rilascia il pulsante MAPPING.	SPENTO
3	Premi e rilascia il pulsante o la direzione che intendìprogrammare.	LAMPEGGIA IN VERDE
4	Premi e rilascia il pulsante o la direzione cui desideriassociare la funzione in questione.	VERDE

Il suo "PROFILO MANUALE" è ora arrivato ed aggiornato (comprendente la tua programmazione appena effettuata).

MEMORIA EEPROM

• Il suo joystick è dotato di un chip interno che conserva in memoria tutte le programmazioni del suo "PROFILO MANUALE" (anche nel caso in cui il joystick risulti spento o scollegato per un lungo periodo di tempo).
• Puoi salvare un diverso "PROFILIO MANUALE" per agli piattaforma di gioco utilizzata (uno per PC ed uno per PlayStation® 3).

CANCELLAZIONE DI UN "PROFILO MANUALE"

Passo	Azione	LED
1	Attiva il loro PROfilo MANUALE (8).	VERDE
2	Tieri premuto il pulsante MAPPING per 2 secondi.	LAMPEGGIA IN VERDE PER 2 SECONDI

Iltwo“PROFILO MANUALE"èstatocancellato (tomando ad essere identico al“PROFILO AUTOMATICO").

RIPRISTINO DELLE "IMPOSTAZIONI DI FABBRICA"

Puoi cancellare tutte le tue programmazioni e le impostazioni per PC e PlayStation® 3 con una sola operazione:

Passo	Azione	LED
1	Premi simultaneamente i pulsanti MAPPING + 11 (SE) + 12 (ST)	LAMPEGGIA IN ROSSO/VERDE PER 2 SECONDI

Tutti i loro "PROFILI MANUAL" (PC + PS3) e le tue impostazioni sono state cancellate.

Note: esta operazione riavviera completeness il tuo joystick (pertanto, su PC, ti consiglio di effettuarla al di fuori dei giochi).

RISOLUZIONE DEI PROBLEMI E AVVISI

• Il mio joystick non funziona come dovrebbe o sembra non essere calibrato correttamente:
• Spegni il tuo computer o la tua console, scollega il tuo joystick, quindi ricollegalo e riavvia il tuo gioco.
• Quando colleghi il tuo joystick: lascia la leva, il timone e la manetta al centro, evitando di muoverli (per non incappare in problemi di calibrazione).
• Esci dal其所 gioco, scollega il joystick, verifica che il selettore USB (PC / PS3) (1) si trovì nella posizione corretta, quando ricollega il其所 joystick.

Non riesco a configurare il mio joystick:

• Nel menu del tuo gioco "Opzioni / Controller / Gamepad o Joystick": selezione la configurazione più appropriata o riconfigura le opzioni del controller.
• Per maggiori informazioni, fai riferimento al manuale d'uso o all'help online del tuo gioco.
• Per risolverne quosti tipi di problemi, puoianche utilizzare la funzione "MAPPING" del suo joystick.

• Il mio joystick è troppo sensibile o non abbastanza sensibile:

• Il two joystick potrebbe essersi calibrato quando hai effettuato alcuni movimenti lungo gliassi.

• Nel menu del tuo gioco "Opzioni / Controller / Gamepad o Joystick": regola la sensibilità o le zone morte del tuo controller (qualora esta opzione sia disponibile).
• Regola la resistenza della leva utilizzando la rotella (9) posta sotto la base del joystick.

ASSISTENZA TECHNICA

Qualora riscontrassi un problema con il loro prodotto, accedi al除去 http://ts.thrustmaster.com eclcca su Assistenza tecnica. Da qui, potrai accederare a vari servizi ed informazioni (Risposte alle Domande più Frequenti (FAQ), le più recenti versioni di driver e software) che potrebbero esserti utili per risolverre il loro problema. Qualora il problema persistesse, puoi contattare il servizio di assistenza tecnica Thrustmaster ("Technical Support"):

Tramite e-mail:

Per poter usfuriere del servizio di assistenza tecnica tramite e-mail, dovrai prima registrarti online. Le informazioni che fornirai aiuteranno i nostri esperti a risolverve più rapidamente il loro problema. Fai clinc su Registrazione nella parte sinistra della paglia da Assistenza Tecnica e segui le istruzioni che appariranno sullo schermo. Se sei essere registrato, riempi i campi Nombre e Password e ricerca quindi su Login.

INFORMAZIONI SULLA GARANZIA

Nel mondo, Guillemot Corporation S.A. ("Guillemot") garantisce al consumatore che questo prodotto Thrustmaster è privo di deteti nei materiali e nell'assemblaggio per un periodo di due (2) anni alla prima data di acquisto. Qualità il prodotto presentasse dei difetti durante tale periodo, contatta immediamente il servizio di Assistenza Tecnica, che ti indichera la procedura da seguire. Se il difetto viene confirmato, il prodotto dovrá essere riconsegnato al luogo di acquisto (o a qualiasi alla destinazione individata dall'assistenza tecnica).

Contestualmente a tale garanzia, il prodotto difettoso potrera essere riparato o sostituito, secondo il parere del servizio di Assistenza Tecnica. Dove ciò e concesso delle leggi vigenti, gli obblighi di Guillemot et delle sue controllate sono limitati alla riparazione o alla sostituzione del prodotto Thrustmaster (compresi eventuali danni indiretti). I diritti legali del consumatore, stabiliti la legge riguardante la vendita di beni di consumo, non vengono intaccati da tale garanzia.

Questa garanzia non è applicabile se: (1) il prodotto è stato modificato, aperto, alterato o ha subito danni derivati da un uso impropio o non corretto, da negligenza, da un incidente, della normale usura o da qualiasi另一a causa non riconducibile a difetti nei materiali o nelle assemblaggio; (2) non vengono rispectate le struzioni fornite dal servizio di Assistance Tecnica; (3) si stia utilizzando un software non pubblicato da Guillemot, ossia un software soggetto ad una specifica garanzia offerta dal suo distributore.

COPYRIGHT

© 2007 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® è un marchio registrato di propietà di Guillemot Corporation S.A. Playstation® è un marchio registrato di propietà di Sony Computer Entertainment, Inc. Windows®, XP e Vista sono marchi registrati di propietà di Microsoft Corporation per gli Stati Uniti e/o altri Paesi. Tutti gli altri marchi e nomi commerciali vengono qui citati previa autorizzazione ed appartengono ai legittimi proprietari. Ilustrazioni esclude. I contenuti, i design e le caratteristiche sono essere oggettivo di modifiche perché preavviso e posso sono variate da un Paese all'altro.

Fabbricato in Cina.

RACCOMANDAZIONI PER LA SALVAGUARDIA DELL'AMBIENTE

Al terme della sua vita operativa, quello prodotto non dovrebbe esseregettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad un apposto punto di racolta destinato al riciclaggio del Materiale Elettrico ed Elettronico.

Cio è confirmato dal significato riportato sul prodotto, nel manuale d'uso o sulla confezione.

A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati. Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico e Elettronico, è possible fornire un importante contributo per la salvaguardia dell'ambiente.

Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.
