MANUAL DE USUARIO TOP GUN AFTERBURNER FORCE FEEDBACK THRUSTMASTER

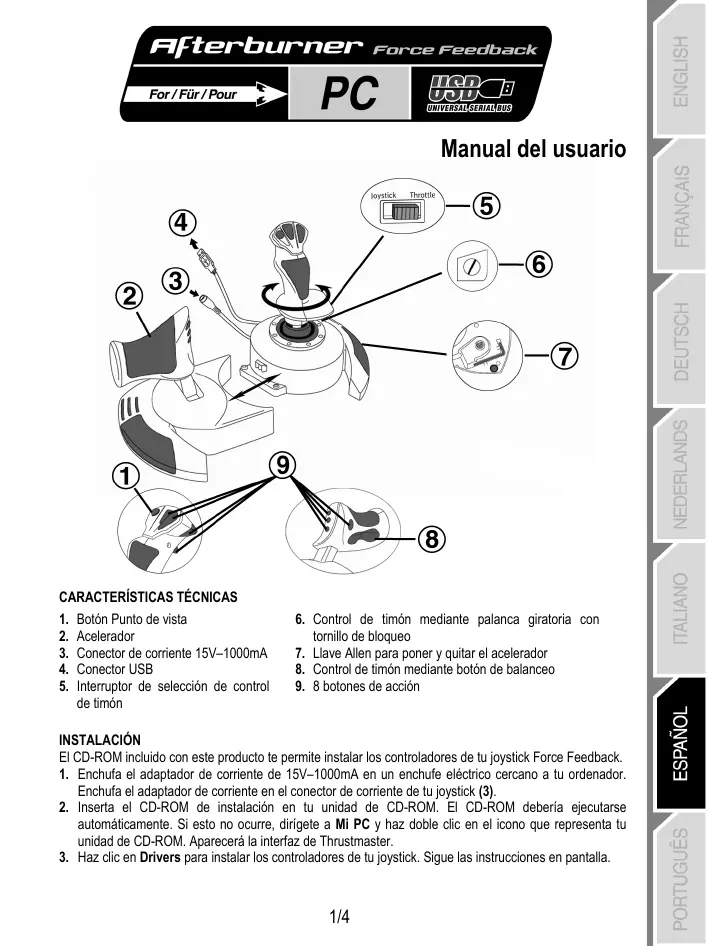

CARACTERÍSTICAS TÉCNICAS

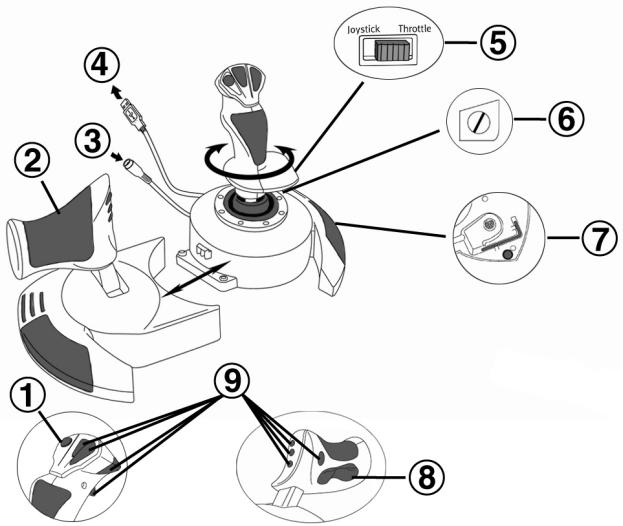

1. Botón Punto de vista 2. Acelerador 3. Conector de corriente 15V–1000mA 4. Conector USB 5. Interruptor de selección de control de timón

6. Control de timón mediante palanca giratoria con tornillo de bloqueo

7. Llave Allen para poner y quitar el acelerador 8. Control de timón mediante botón de balanceo 9. 8 botones de acción

INSTALACIÓN El CD-ROM incluido con este producto te permite instalar los controladores de tu joystick Force Feedback.

1. Enchufa el adaptador de corriente de 15V–1000mA en un enchufe eléctrico cercano a tu ordenador. Enchufa el adaptador de corriente en el conector de corriente de tu joystick (3). 2. Inserta el CD-ROM de instalación en tu unidad de CD-ROM. El CD-ROM debería ejecutarse automáticamente. Si esto no ocurre, dirígete a Mi PC y haz doble clic en el icono que representa tu unidad de CD-ROM. Aparecerá la interfaz de Thrustmaster. 3. Haz clic en Drivers para instalar los controladores de tu joystick. Sigue las instrucciones en pantalla.

4. Cuando se te pida hacerlo, enchufa el conector USB de tu joystick en uno de los puertos USB de tu ordenador. Windows 98/2000/Me/XP detectará automáticamente el nuevo dispositivo (si estás enchufando un dispositivo USB por primera vez, Windows puede pedirte que insertes el CD-ROM de

Windows durante la instalación para instalar los archivos de sistema necesarios). Windows 98: el Asistente para Agregar Nuevo Hardware buscará los controladores apropiados. Haz clic en Siguiente. Sigue las instrucciones en pantalla para completar la instalación. Windows 2000/Me/XP: los controladores se instalarán de forma automática. 5. Una vez que se haya completado la instalación, sal de la interfaz de Thrustmaster (haciendo clic en la X esquina superior derecha) y reinicia tu ordenador. DIRECTX Si aún no lo tienes instalado, instala DirectX 9 desde el CD-ROM haciendo clic en DirectX (debe instalarse para que tu joystick uncione correctamente). DEMOS En la interfaz del CD-ROM, haz clic en Demos para comprobar los impresionantes efectos que son posibles gracias a la nueva generación de joysticks Thrustmaster Force Feedback que incorporan la tecnología Immersion. PRUEBA Y AJUSTE DE LOS EFECTOS FORCE FEEDBACK DE TU JOYSTICK 1. Abre la ventana Opciones de juego o Dispositivos de juego (en el Panel de control). 2. Marca el nombre de tu joystick y haz clic en Propiedades. Se muestran 4 pestañas: Test Input Te permite probar todos los ejes y botones de tu joystick. Test Forces Te permite probar algunos de los distintos efectos Force Feedback disponibles. Hay un sonido asociado a cada efecto. Gain Settings - Overall Device Gain Configura la intensidad general de los efectos Force Feedback entre 0 y 100%. - Spring Gain Configura la elasticidad y el rango de movimiento del mango de tu joystick entre 0 y 100%. - Damper Gain Configura la fricción y la resistencia del entorno entre 0 y 100%. - Default Spring Configura la resistencia por defecto del mango de tu joystick entre 0 y 100%. Esta función también se activa en juegos que no emplean Force Feedback. Importante: cuanto mayor sea el valor Default Spring, menos efectos Force Feedback se sentirán. Encuentra el equilibrio según tus gustos. Help Accede al archivo de ayuda para obtener respuestas a preguntas comunes, contactar con el servicio técnico de Thrustmaster, y para saber más acerca de los productos de Thrustmaster y la TouchSense.

Si tu joystick no funciona correctamente, sal del juego y desconecta el joystick de tu ordenador. Vuelve a conectar el joystick y después reinicia tu juego.

Si estás utilizando un concentrador (hub) USB, tu hub debe utilizar una fuente de alimentación independiente para que tu joystick funcione correctamente.

UTILIZACIÓN RECOMENDADA • Tu joystick ha sido diseñado sólo para utilización en interiores. • Instala tu joystick de tal forma que haya cerca, y fácilmente accesible, un enchufe eléctrico. • Si no piensas utilizar tu joystick por un periodo largo de tiempo, desenchúfale. • Para evitar riesgos de fuego o descarga eléctrica: no expongas tu joystick a la lluvia, humedad, no lo abras, ni lo dejes cerca de una fuente de calor o directamente expuesto al sol. EMPEZANDO A CONOCER TU JOYSTICK Función de control de timón Tu Top Gun Afterburner Force Feedback incorpora una función de control de timón, que en un avión corresponde con los pedales utilizados por el piloto para girar el timón, permitiendo al avión pivotar sobre su eje vertical. Esta función de control de timón es accesible de dos formas: en tu joystick girando la palanca a la izquierda o a la derecha, o mediante el botón de balanceo (8) en el acelerador. La selección del modo de control de timón (palanca giratoria o botón de balanceo) se realiza mediante el interruptor de selección de control de timón (5). Para controlar el timón girando la palanca, selecciona JOYSTICK. Para controlar el timón utilizando el botón de balanceo, selecciona THROTTLE. Si estás utilizando el botón de balanceo, puedes evitar que la palanca gire utilizando el tornillo de bloqueo (6) situado en la base de la palanca. Utiliza un destornillador de cabeza plana para cambiar su posición y de este modo bloquear/desbloquear la función giratoria de la palanca. Acelerador Tu Top Gun Afterburner Force Feedback incorpora un acelerador (2) que puedes utilizar para controlar fácilmente la aceleración de tu avión. Para mayor comodidad, el rango de desplazamiento del acelerador está delimitado por las posiciones de Ralentí y Afterburner. También puedes recrear las condiciones de pilotaje reales y jugar con el acelerador colocado a tu izquierda, en lugar de tenerlo junto a la palanca. El acelerador en tu Top Gun Afterburner Force Feedback es desmontable. 1. Quita la llave Allen (7) fijada en la cara inferior de la unidad. 2. Desatornilla los dos tornillos Allen en la cara inferior de la unidad, localizados en la parte izquierda de la base de la sección de la palanca. 3. Desenrolla el cable del acelerador y colócalo donde más cómodo te sea para utilizarlo. 4. Mirando por la estética y por la estabilidad, atornilla la pieza estabilizadora de la base, incluida en la caja, en la parte izquierda de la base de la sección de la palanca. 5. Coloca de nuevo la llave Allen en su sitio para asegurarte que no la pierdes. Botón Punto de vista Tu Top Gun Afterburner Force Feedback incluye un botón Punto de vista (1) que, cómo su nombre indica, te permite ver de forma instantánea todo lo que hay alrededor de tu avión. Para utilizar esta función, simplemente dirígete al menú de configuración de tu juego y programa las diferentes vistas (vista trasera, vista a la izquierda, vista a la derecha, y también las vistas externas) en las direcciones del botón Punto de vista. Por supuesto, también puedes reservar el botón Punto de vista para otros usos (disparar, etc.).

Si encuentras un problema con tu producto, visita http://ts.thrustmaster.com y haz clic en Technical Support. Desde allí podrás acceder a distintas utilidades (preguntas frecuentes (Frequently Asked Questions, FAQ), las últimas versiones de controladores y software) que pueden ayudarte a resolver tu problema. Si el problema persiste, puedes contactar con el servicio de soporte técnico de los productos de Thrustmaster (“Soporte Técnico”): Por correo electrónico: Para utilizar el soporte técnico por correo electrónico, primero debes registrarte online. La información que proporciones ayudará a los agentes a resolver más rápidamente tu problema. Haz clic en Registration en la parte izquierda de la página de Soporte técnico y sigue las instrucciones en pantalla. Si ya te has registrado, rellena los campos Username y Password y después haz clic en Login. Por teléfono: precio de una llamada telefónica nacional, de lunes a viernes de 13:00 España 917 54 70 63 a 17:00 y de 18:00 a 22:00 precio de una llamada telefónica de larga distancia, de lunes a viernes Estados 514-279-9911 de 7:00 a 17:00 (hora del Este) Unidos Información de garantía En todo el mundo, Guillemot Corporation S.A. (“Guillemot”) garantiza al consumidor que este producto de Thrustmaster estará libre de defectos materiales y fallos de fabricación por un periodo de dos (2) años a partir de la fecha de compra original. Si el producto pareciera estar defectuoso durante el periodo de garantía, contacte inmediatamente con el Soporte Técnico, que le indicará el procedimiento a seguir. Si el defecto se confirma, el producto debe devolverse a su lugar de compra (o a cualquier otro lugar indicado por el Soporte Técnico). Dentro del contexto de esta garantía, el producto defectuoso del consumidor será reparado o reemplazado, a elección del Soporte Técnico. En los casos que lo autorice la ley aplicable, toda la responsabilidad de Guillemot y de sus filiales (incluyendo sobre daños indirectos) está limitada a la reparación o sustitución del producto de Thrustmaster. Los derechos legales del consumidor con respecto a la legislación aplicable a la venta de bienes de consumo no se ven afectados por esta garantía. Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado, o ha sufrido daños como resultado de una utilización inapropiada u ofensiva, negligencia, accidente, desgaste normal, o cualquier otra causa no relacionada con un defecto material o fallo de fabricación; (2) en caso de no cumplimiento de las instrucciones proporcionadas por el Soporte Técnico; (3) a software no publicado por Guillemot, o sea, a software que está sujeto a una garantía específica proporcionada por su fabricante. COPYRIGHT

© 2004 Guillemot Corporation S.A. Reservados todos los derechos. Thrustmaster® y Thrustmapper™ son marcas comerciales y/o marcas comerciales registradas de Guillemot Corporation S.A. Top Gun © 2004 Paramount Pictures.

Reservados todos los derechos. Microsoft® Windows® 98 SE, Me, 2000, XP y DirectX® son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos y/o en otros países. Todas las demás marcas comerciales y nombres de marca se reconocen aquí y son propiedad de sus respectivos dueños. Ilustraciones no contractuales. Los contenidos, diseños y especificaciones están sujetos a cambios sin previo aviso y pueden variar de un país a otro.

FAQ, consejos y controladores disponibles en www.thrustmaster.com
