DW705 - Scie à onglet DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à onglet
Marque	DEWALT
Modèle	DW705
Tension d'alimentation	230 V
Puissance absorbée	1500 W
Diamètre de lame	305 mm
Alésage de lame	30 mm
Vitesse maximale de la lame	3800 min⁻¹
Largeur de coupe maximale à 90°	200 mm
Largeur de coupe maximale à 45°	140 mm
Profondeur de coupe maximale à 90°	90 mm
Profondeur de coupe maximale inclinée à 45°	58 mm
Plage d'onglet (gauche/droite)	48° / 48°
Plage d'inclinaison (gauche/droite)	48° / 3°
Poids	17,2 kg
Fusible recommandé	10 A (230 V)
Double isolation	Oui (classe II)
Niveau de pression acoustique	89,3 dB(A)
Niveau de puissance acoustique	97,3 dB(A)
Vibration (valeur moyenne pondérée)	< 2,5 m/s²
Fonctions principales	Coupe transversale, coupe d'onglet, coupe inclinée, coupe d'onglets composés
Entretien et nettoyage	Débrancher avant entretien ; nettoyer les fentes d'aération ; lubrification non nécessaire
Sécurité	Protecteur de lame automatique, arrêt d'urgence, verrouillage de l'arbre, couteau diviseur
Garantie	1 an de garantie défauts de fabrication, 30 jours de satisfait ou remboursé

FOIRE AUX QUESTIONS - DW705 DEWALT

Quels types de matériaux puis-je couper avec la scie à onglet DEWALT DW705 ?

Cette scie est conçue pour couper le bois et les métaux non ferreux (aluminium, cuivre, etc.) avec une lame adaptée. Ne l'utilisez pas pour couper des métaux ferreux ou des matériaux de maçonnerie. Utilisez uniquement des lames de 305 mm avec alésage de 30 mm.

Comment changer la lame de la DW705 ?

Débranchez la scie. Relevez le carter de protection en appuyant sur le levier de déverrouillage de la tête. Desserez la vis du carter pour libérer le crochet. Utilisez le bouton de blocage d'arbre et la clé fournie pour dévisser la vis de lame (pas à gauche). Remplacez la lame en orientant les dents vers l'arrière. Revissez et abaissez le carter.

Comment régler l'onglet sur la scie DW705 ?

Desserrez le bouton de serrage d'onglet (4) et tirez le verrou d'onglet (5) vers le haut. Faites pivoter le bras d'onglet à l'angle souhaité. Le verrou s'enclenche automatiquement à 22,5°. Pour un angle intermédiaire, maintenez fermement et serrez le bouton. Utilisez l'échelle de précision pour des réglages au 1/4°.

Comment régler l'inclinaison sur la DW705 ?

Desserrez la molette de verrouillage de l'inclinaison (21). Inclinez la tête à l'angle désiré (de 3° à droite à 48° à gauche). Serrez fermement la molette. Ajustez les butées de position (25 et 26) pour des angles précis. Utilisez l'échelle d'inclinaison (12) pour la lecture.

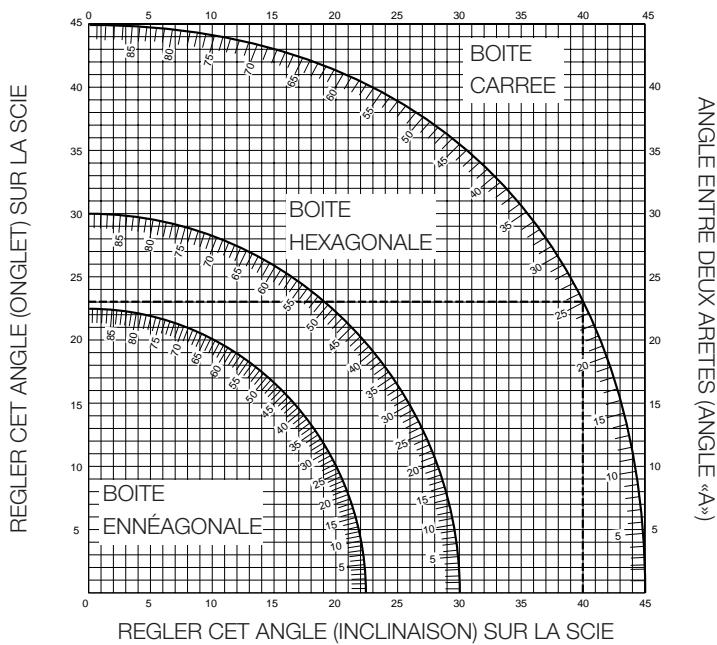

Comment effectuer une coupe d'onglet composé ?

Une coupe d'onglet composé combine un onglet et une inclinaison. Réglez d'abord l'angle d'onglet puis l'inclinaison. Consultez le tableau dans la notice pour déterminer les angles en fonction du nombre de côtés. Effectuez toujours un essai sur une chute de bois pour vérifier les réglages.

La scie DW705 a-t-elle besoin d'une lubrification ?

Non, cet outil ne nécessite aucune lubrification supplémentaire. Il suffit de maintenir les fentes d'aération propres et de nettoyer régulièrement le boîtier avec un chiffon doux.

Quelles sont les précautions de sécurité importantes ?

Portez toujours des lunettes de protection et un masque anti-poussière. Ne portez pas de vêtements amples. Tenez vos mains à au moins 150 mm de la lame. Utilisez le protecteur de lame automatique. Ne coupez jamais sans que le couteau diviseur soit en place.

Comment transporter la scie DW705 ?

Abaissez la tête et enclenchez la goupille de verrouillage (28). Utilisez la poignée de transport (9) ou les poignées latérales (22). Assurez-vous que la lame est dégagée de l'insert avant de transporter.

Puis-je utiliser un câble de rallonge avec la DW705 ?

Oui, utilisez un câble de rallonge à trois conducteurs homologué d'au moins 1,5 mm² de section. Déroulez complètement le câble si vous utilisez un dévidoir. Ne tirez jamais sur le câble pour débrancher.

Que faire si la lame ne coupe pas droit ?

Vérifiez l'alignement de la lame par rapport au guide arrière (procédure dans la notice). Assurez-vous que le couteau diviseur est centré. Contrôlez l'angle d'inclinaison avec une équerre. Si nécessaire, ajustez les butées et les vis de réglage comme décrit dans le manuel.

MODE D'EMPLOI DW705 DEWALT

Choisissez un outil électrique DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matières

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 1
Instructions de sécurité	fr - 2
Sécurité électrique	fr - 2
Câbles de rallonge	fr - 3
Déballage	fr - 3
Description	fr - 3
Assemblage	fr - 3
Réglage	fr - 4
Mode d'emploi	fr - 5
Transport	fr - 7
Entretien	fr - 8
Garantie	fr - 8

Caractéristiques techniques

		DW704	DW705
Tension	V	230	230
Puisance absorbée	W	1.500	1.500
Diamètre de lame	mm	305	305
Alésage de lame Ø	mm	30	30
Vitesse maximale de lame	min-1	3.800	3.800
Largeur maximale de coupe à 90°	mm	200	200
Largeur maximale de coupe à 45°	mm	140	140
Profondeur maximale de coupe à 90°	mm	90	90
Profondeur maximale de coupe, inclinée à 45°	mm	-	58
Onglet (positions maximales)	gauche	48°	48°
	droite	48°	48°
Inclinaison	gauche	-	48°
	droite	-	3°
Onglet 0°
Largeur réalisante à hauteur maxi 90 mm	mm	150	150
Hauteur réalisante à largeur maxi 200 mm	mm	58	58
Onglet 45°
Largeur réalisante à hauteur maxi 90 mm	mm	105	105
Hauteur réalisante à largeur maxi 140 mm	mm	58	58
Inclinaison 45°
Largeur réalisante à hauteur maxi 58 mm	mm	-	150
Hauteur réalisante à largeur maxi 200 mm	mm	43
Temps d'accret et de la lame	s	< 10,0	< 10,0
Poids	kg	16,3	17,2
Fusible:
Outils 230 V			10 A

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence de tension électrique.

DW704/DW705

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesure suivant EN 50144:

		DW704	DW705
LpA (pression acoustique)	dB(A)*	88,4	89,3
LwA (puissance acoustique)	dB(A)	101,4	97,3

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accélération suivant EN 50144:

	DW704	DW705
	< 2,5 m/s2	< 2,5 m/s2

TÜV Rheinland

Directeur de développement produits Horst Großmann

DeWALT, Richard-Klinger-Straße 40

D-65510, Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils ÉLECTRIQUES, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil.

Conserver ces instructions de sécurité !

Généralités

1 Tenir votre aire de travail propre et bien rangée. Le désordre augmente les risques d'accident. 2 Tenir compte des conditions ambiantes.

Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables. ATTENTION aux décharges électriques.

Éviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple : humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'isolement ou un disjoncteur différentiel (FL). 4 Tenir les enfants éloignés

Ne pas permettre que d'autres personnes touchent l'outil ou le câble de rallonge. La supervision est obligatoire pour les moins de 16 ans.

Câble de rallonge pour l'extérieur

À l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sec

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils peuvent être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommandé de porter des chaussures à semelle anti-dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.

Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Bien fixer la pièce à travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l'outil.

Adopter une position confortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt placé sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant de mettre la fiche dans la prise.

Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens. Ne pas employer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

Enlever les clés de réglage

Avant de mettre l'outil en marche, retirez les clés et outils de réglage.

Utiliser l'outil adéquat

Le domaine d'utilisation de l'outil est décrit dans le présent manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

Attention! L'utilisation d'accessoires autres que ceux recommendés dans le présent manuel pourrait entraîner un risque de blessure. Utiliser l'outil conformément à sa destination.

Préserver le câble d'alimentation

Ne pas porter l'outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l'huile et des arêtes vives.

18 Entretenez vos outils avec soin

Maintenir vos outils affûtés et propres afin de travailler et plus sereinement. Observer les instructions d'entretien et de changement d'accessoires. Vérifier régulièrement l'état du câble d'alimentation et, s'il est endommagé, le faire changer par votre Service agréé DeWALT. Vérifier périodiquement le câble de rallonge et le remplacer s'il est endommagé. Maintenir les poignées sèches et exemptes d'huile et de graisse.

19 Contrôler si votre outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pièces en mouvement et leur grippage éventuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire remplacer l'interrupteur par un Service agréé DeWALT.

Faire réparer votre outil par un Service agréé DeWALT

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Directives complémentaires de sécurité pour les scies à anglets

21 Fonctionnement du protecteur

Le protecteur s'ouvre automatiquement quand le bras est abaissé et il se referme automatiquement sur la lame quand le bras remonte. Le protecteur s'ouvre à la main pour monter ou enlever la lame ou pour inspecter celle-ci. Ne jamais ouvrir le protecteur quand la scie est en marche.

22 Copeaux

La section avant du protecteur est ajourée pour une bonne visibilité durant le sciage. Les copeaux risquant de traverser le protecteur, il convient de porter des lunettes de protection pour regarder à travers le protecteur ajouré.

Lames de scie

S'assurer que la lame tourne dans le sens correct. Maintenir la lame bien affûtée. Ne pas utiliser de lames de diamètres plus élevés ou plus faibles que ceux recommandés. Se référer aux données techniques pour obtenir les caractéristiques appropriées des lames.

24 Protecteurs

Ne jamais actionner la scie quand les protecteurs ne sont pas montés.

25 Attention à vos mains

Toujours tenir les mains à l'écart de la lame lorsque la scie est branchée à l'alimentation électrique.

Arrêter le moteur

Tirer la lame de la coupe avant de relâcher l'interrupteur. Ne pas essayer d’arrêter rapidement le mouvement de la machine en appuyant un outil ou un autre objet contre la lame ; de graves accidents peuvent être provoqués involontairement de cette façon. Ne jamais caler d'objet contre le ventilateur du moteur pour bloquer l'axe du moteur.

Entretien de la lame et des flasques

Vérifier la propriété des lames et des surfaces de contact des flasques et serrer en utilisant les deux clés.

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n'est donc pas nécessaire.

Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II (Isolation double) - outils

Type 12 pour la classe I (Conducteur de terre) - outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Cables de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge à trois conducteurs homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5mm². En cas d'utilisation d'un dévidoir, toujours dérouler le câble complètement.

Déballage (fig. A1 & A2)

Prendre la scie par la poignée (9) et la sortir avec prudence de son emballage.

1 scie à onglet assemblée 1 tendeur de lame 1 lame de scie TCT de 305 mm 2 pinces (uniquement pour DW704) 1 manuel d'instruction 1 dessin éclaté

• Appuyer sur la manette (1) et extraire la goupille de verrouillage (28) comme illustré sur la figure A2.
• Relâcher progressivement la pression vers le bas et veiller à ce que le bras atteigne la hauteur maximale.

Description (fig. B1 - B3)

1 Manette 2 Carter de protection mobile 3 Guide arrêté droit 4 Bouton de serrage d'onglet 5 Verrou d'onglet 6 Echelle d'onglet 7 Guide arrière gauche 8 Trous pour fixation sur établi 9 Poignée de transport

10 Levier de déverrouillage de la tête 11 Couteau divisur 12 Echelle d'inclinaison (uniquement pour DW705) 13 Orifice pour cadenas 14 Carter de moteur 15 Bouton de blocage d'arbre 16 Trappe d'accès aux charbons 17 Interrupteur

18 Clef de montage de la lame 19 Butée d'inclinaison (uniquement pour DW705) 20 Buse d'aspiration 21 Molette de verrouillage de l'inclinaison (uniquement pour DW705) 22 Poignées de transport 23 Verrouillage du guide arrière gauche (uniquement pour DW705) 24 Carter de protection supérieur 25 Butée de position verticale réglable (uniquement pour DW705) 26 Butée de position inclinée réglable (uniquement pour DW705) 27 Insert 28 Bouton de blocage de la tête en position basse

29 Rallonge du plan de travail 30 Butée de longueur réglable 31 Presseur 32 Sac à poussière

Assemblage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage.

Le moteur et les protections ont déjà été assemblées sur l'embase.

Montage sur établi (fig. C1 & C2)

• Les trous (8) sont pratiqués dans les quatre pieds, dans le but de faciliter la pose sur établi. Deux dimensions différentes de trou permettent l'emploi de vis (33) de dimensions différentes. Opter pour l'une des deux dimensions proposées ; l'emploi des deux est superflu. Toujours fixer la scie fermement pour éviter tout mouvement. Pour faciliter son transport, l'outil peut être fixé sur une planche en contre-plaqué de 12,5 mm ou plus, que l'on peut aisément monter sur le lieu de travail ou transporter en différents lieux.
• Lors de la pose de scie sur contre-plaqué, s'assurer que les vis de montage ne dépasse pas de la surface du bois, car le contre-plaqué doit être réellement lisse par rapport à l'établi. Pour fixer la scie sur une surface de travail quelconque, serrer uniquement au niveau des pieds. La fixation en une autre position influera sur le bon fonctionnement de la scie.
• Pour éviter tout risque de détachement ou d'imprécision, s'assurer que la surface de montage n'est pas déformée ou inégale. Si la scie est bancale, placer une cale sous un pied de scie afin de la stabiliser.

Montage de la lame de scie (fig. D1 - D7)

• Appuyer sur le levier de déverrouillage de la tête (10) pour relâcher le carter de protection (2) et lever celui-ci aussi haut que possible.
• Desserrer la vis de carter de protection (35) de façon que le crochet (36) puisse passer entre la tête de vis (38) et le carter. Ce faisant, le carter de protection (37) peut être soulevé pour avoir accès à la vis de verrouillage de lame (39).
• Tenir le carter de protection en position haute et appuyer sur le bouton de verrouillage d'axe (15) d'une main. Avec l'autre main, tourner vers la droite sur la clé de montage de la lame (18) pour dévisser la vis de lame à pas gauche (39).

Pour verrouiller l'axe, appuyer sur le bouton comme illustré et faire tourner manuellement l'axe jusqu'à ce que le verrouillage s'engage. Continuer à exercer une pression sur le bouton de verrouillage pour éviter que l'axe ne pivote.

• Déposer la vis de verrouillage de lame (39) et le flasque (40).
• Placer la lame de scie (41) sur l'épaulement (42) prévu sur le flasque interieur (43). Ce faisant, s'assurer que les dents du bord inférieur de la lame soient orientées vers l'arrière de la scie (du côté opposé à l'opérateur).
• Replacer le flasque (40).
• Serrer la vis de verrouillage de lame (39), vers la gauche, tout en tenant le carter de protection en position haute, et en veillant que le verrouillage d'axe reste engagé.
• Rabaisser le carter de protection (37) jusqu'à ce que le crochet (36) se trouve sous la tête de vis du carter de protection (35).
• Serrer la vis du carter de protection.

Ne jamais tenter de bloquer l'axe avec la lame en rotation. Maintenir le carter de protection vers le bas et serrer fermement la vis du carter de protection après avoir remonté la lame.

Réglage

Toujours retirer la fiche de la prise avant de procéder au réglage.

Votre scie à onglet a été parfaitement réglée en usine. Au cas où un réglage s'impose, suite au transport, à la manipulation ou à une raison quelconque, suivre la procédure ci-dessous à la lecture. Une fois cette opération réalisée, la précision est assurée.

Réglage du couteau divisur (fig. E1 - E3)

• Contrôler la position du couteau diviseur (11) ; en position correcte, la lame (41) est disposée au centre et à distance égale des deux côtés de la lame.
• Au besoin, ajuster en desserrant les deux vis (44) et déplacer le couteau diviseur (fig. E2).
• Serrer fermement les deux vis.

Ne jamais enlever le couteau divisur.

Coupe de l'insert (fig. B2, F1 - F4)

Pour ajuster et employer votre scie à onglet correctement, pratiquer un trait de scie (45) dans l'insert (27) afin de régler le jeu de la scie.

• Régler la scie sur onglet.
• Placer un morceau de bois sur la scie; les dimensions doivent être d'au moins 25mm× 152mm× 305mm (46).
• Appuyer sur le levier de déverrouillage de la tête (10) pour débloquer la tête.
• Mettre la scie en service et veiller à ce que la lame atteigne sa vitesse maximale.
• Abaisser le bras de scie au maximum et couper lentement le morceau de bois et l'insert.
• Mettre la scie hors service et attendre que la scie soit complètement arrêtée avant de relever le bras.

DW705 - élargissement du trait de scie pour coupes inclinées à

• Desserrer les boutons de verrouillage (23) et déplacer le guide arrêté gauche du guide arrière (7) au maximum vers la gauche.
• Desserrer la molette de verrouillage de l'inclinaison (21). Ajuster l'angle d'inclinaison et fixer la molette de verrouillage de l'inclinaison (21).
• Mettre la scie en service et veiller à ce que la lame atteigne sa vitesse maximale.
• Abaisser le bras et couper lentement le morceau de bois et l'insert.
• Ajuster le guide arrière gauche (7) (voir "Réglage du guide arrière") pour le rapprocher au maximum de la lame de scie sans la toucher lors de son mouvement ascendant ou descendant.
• Serrer le guide arrière à l'aide des boulons (23).

Contrôle et réglage de la lame sur le guide arrière (fig. G1 - G4)

• Desserrer le bouton de serrage d'onglet (4) et tirer le verrou d'onglet (5) vers le haut pour relâcher le bras d'onglet (47).
• Faire pivoter le bras d'onglet jusqu'à ce que le verrou se trouve en position d'onglet. Ne pas serrer le bouton de serrage.
• Rabattre la tête jusqu'à ce que la lame entre dans le trait de scie (45).
• Disposer une équerre (48) contre le guide arrêté gauche (7) de l'enceinte et de la lame (41) ; voir fig. G3.

Ne pas toucher les pointes des dents de scie avec l'équerre.

Si la lame de scie n'est pas exactement à par rapport au guide :

• Desserrer les trois vis (49) et déplacer l'ensemble échelle/bras d'onglet vers la gauche ou vers la droite jusqu'à ce que la lame se trouve à angle droit avec l'équerre.
• Resserrez les trois vis (49). Ne pas tenir compte de l'affichage de l'index d'onglet.

Réglage de l'index d'onglet (fig. G1 - G3, H1 & H2)

• Desserrer le bouton de serrage d'onglet (4) et tirer le verrou d'onglet (5) pour relâcher le bras d'onglet (47).
• Faire pivoter le bras de scie pour régler l'index d'onglet (51) en position zéro comme illustré à la figure H1.
• Avec le bouton de serrage d'onglet desserré, veiller à ce que le verrou d'onglet s'engage en position en faisant pivoter le bras d'onglet au-delà de zéro.
• Par la fenêtre (52), observer l'index (51) et l'échelle d'onglet (6) ; voir fig. H2. Si l'index ne pointe pas exactement sur le zéro de l'échelle, la soulever légèrement vers la gauche ou vers la droite en agissant avec un tournevis plat sur l'extrémité de la moulure plastique (53).

Contrôle et réglage de la lame sur la table

Ne pas toucher la pointe des dents de scie avec l'équerre.

DW704 - Cette machine a été réglée à la sortie usine et ne requiert aucun réglage

DW705 - réglage de la butée d'inclinaison (fig. j1-j8)

• Desserrer la molette de verrouillage de l'inclinaison (21).
• Pousser la tête de scie vers la droite pour s'assurer que la butée d'inclinaison (19) est située exactement contre la butée de position verticale réglable (25).
• Desserrer le contre-écrou (54) et serrer la butée (25).
• Aligner les entailles (61) pratiquées dans le boîtier et la table comme l'indique le dessin.
• Introduire la queue d'un foret de 6,35 mm dans les entailles pour aligner les deux sections.
• Avec le foret dans les entailles (61), tourner la butée de position verticale réglable (25) dans le sens contraire des aiguilles d'une montre jusqu'à la butée (elle est alors en contact avec la butée d'inclinaison [19]).
• Serrer la molette de verrouillage de l'inclinaison (21) et enlever le foret.
• Resserrer le contre-écrou (54) tout en maintenant la butée (25).
• Si l'index d'inclinaison (55) ne pointe pas sur le zéro de l'échelle (12), desserrer la vis (56) et ajuster l'index.
• Rabaisser la tête de scie de sorte que la lame (41) s'engage légèrement dans l'insert (27).
• Disposer une équerre (48) sur la table et en position verticale contre la lame (41).

Pour obtenir une mesure exacte, les dents de la lame ne doivent pas toucher l'équerre.

• Si la lame n'est pas à la verticale par rapport à la table, régler la lame comme suit:
• Pour déplacer la lame vers la droite
• Desserrer la vis du bas (63) pour aligner la lame et l’équerre.
• Serrer la vis du haut (62).
• Pour déplacer la lame vers la gauche
• Desserrer la vis du haut (62).
• Serrer la vis du bas (63) pour aligner la lame et l'équerre.
• Serrer la vis du haut (62).

Pour les deux réglages, bien serrer les deux vis pour bloquer le réglage.

DW705 - Réglage du guide arrêté (fig. k)

La partie supérieure du guide arrêté gauche (7) peut être ajustée vers la gauche pour permettre le passage de la lame en position inclinée. Pour régler le guide arrêté:

• Desserrer les deux boutons plastiques (23) et faire glisser le guide arrêté vers la gauche.
• ière aussi près que possible de la lame pour obtenir un support maximal de pièces sans jamais entrainer en contact avec la lame.
• Serrer les deux boutons fermement.
• Remettre le guide arrêté vers la droite après la coupe.

La rainure de guidage (58), fig. K, sur le guide arrière gauche peut se colmater par les sciures. Employer un bâtonnet ou de l'air comprimé pour nettoyer cette rainure.

DW705 - contrôle et réglage de l'angle d'inclinaison (fig. k, L1 - L4)

• Desserrer les boutons de serrage du guide arrière gauche (23) et faire glisser la partie supérieure du guide arrière gauche au maximum vers la gauche.
• Desserrer la manette de serrage d'inclinaison (21) et déplacer la tête de scie vers la gauche jusqu'à ce que la butée d'inclinaison (19) repose sur la butée de position inclinée réglable (26). Il s'agit de la position inclinée.
• Si l'index d'inclinaison (55) ne pointe pas exactement sur, la tête de scie est mal ajustée.
• Pour ajuster la tête, desserrer l'écrou de verrouillage (59) de la butée en position inclinée réglable (26) ; voir fig. L2.
• Régler la vis de butée vers le haut ou vers le bas selon le cas jusqu'à ce que l'index pointe; la butée angulaire repose alors sur la butée (19) en position inclinée réglable (26).
• Tenir la vis en place et serrer fermement l'écrou de verrouillage (59). Ne pas ajuster l'index d'inclinaison.
• Pour obtenir une inclinaison de droite ou de gauche, ajuster les deux vis de réglage de butée pour pouvoir positionner la tête de scie. Rajuster les butées une fois les coupes achevées.

Mode d'emploi

Toujours respecter les consignes de sécurité et les règles en vigueur.

Avant la mise en marche:

• Monter la lame de scie appropriée. Ne pas utiliser des lames trop émoussées. La vitesse maximale de rotation de l'outil ne doit pas excéder celle de la lame de scie.
• Fixer la pièce dans l'étau.
• Quoique cette scie coupe le bois et de nombreux matériaux non-ferreux, les instructions de fonctionnement se rapportent uniquement à la coupe du bois. Les mêmes directives sont applicables pour les autres matériaux. Ne pas scier des métaux ferrailleux, c'est-à-dire, des métaux contenant du fer ou de l'acier. Éviter les matériaux utilisés en maçonnerie. Ne pas utiliser de disques abrasifs!
• Ne pas essayer de couper des pièces trop petites.
• Veiller à ce que la lame coupe librement. Ne pas forcer.
• Veiller à ce que le moteur atteigne sa vitesse maximale avant de commencer à couper.
• S'assurer que tous les boutons de verrouillage et manettes de serrage soient bien serrés.
• Toujours utiliser l'insert. Ne pas utiliser la machine si le trait de scie de l'insert a une largeur supérieure à 9 mm.

Mise en MARCHE et ARRET (fig. M1 & M2)

• Pour mettre l'outil en marche, appuyer sur l'interrupteur MARCHE/ARRET (17).
• Pour arrêter l'outil, relâcher l'interrupteur MARCHE/ARRET.
• Aucun dispositif n'est prévu pour bloquer l'interrupteur MARCHE, mais un trou est prévu dans la gachette, lequel permet de verrouiller la scie en position d'ARRET à l'aide d'un cadenas.

Coupe transversale verticale (fig. B1, B2 & n)

• Desserrer le bouton de serrage d'onglet (4) et tirer le verrou d'onglet (5) vers le haut.
• Engager le verrou d'onglet en position et serrer le bouton de serrage d'onglet.
• Disposer le morceau de bois à couper contre le guide arrière (3 et 7).
• Tenir la manette (1) et pousser sur levier de déverrouillage de la tête (10) afin de relâcher la tête. Appuyer sur la gâchette (17) pour démarrer le moteur.
• Baisser la tête de scie pour couper la pièce jusqu'à ce que la lame pénètre dans l'insert (27).
• Une fois la coupe achevée, relâcher la gâchette et replacer la tête en position supérieure de repos.

Coupe transversale verticale d'onglet (fig. G1 & G2, O)

• Desserrer le bouton de serrage d'onglet et tirer le verrou d'onglet vers le haut. Faire pivoter la tête vers la gauche ou vers la droite pour obtenir l'angle requis.
• Le verrou d'onglet est disposé automatiquement sur 22,5°. Si un angle intermédiaire ou à gauche est requis, tenir la tête fermement en place et la bloquer en serrant le bouton de serrage d'onglet.
• Toujours s'assurer que le bouton de serrage d'onglet soit bien serré avant de procéder à la coupe.
• Procéder à une coupe transversale directe.

Pour assembler par onglet l'extrémité d'une pièce de bois en effectuant une petite découpe, positionner la pièce de telle sorte que cette petite découpe se trouve du côté de la lame ayant le plus grand angle par rapport au guide arrière; par exemple onglet gauche, découpe à droite ou onglet droit, découpe à gauche.

DW705 - coupe transversale inclinée (fig. B2 & p)

• Desserrer les boutons de serrage du guide arrière gauche (23) et faire coulisser la partie supérieure du guide arrière gauche au maximum vers la gauche. Desserrer la manette d'inclinaison (21) et régler l'inclinaison comme requis.
• Serrer fermement la manette de serrage d'inclinaison (21).
• L'angle d'inclinaison peut être réglé entre droite et gauche, et coupé avec le bras d'onglet réglé entre zéro et une position maximale d'onglet à droite ou gauche.
• Procéder tout comme pour "Coupe transversale verticale".

Qualité de la coupe

La régularité de la coupe dépend d'un certain nombre de facteurs, tels que le type de matériel à couper. Lorsque des coupes de grande qualité sont requises pour les assemblages de pièces moulurées ou autres travaux de précision, une lame affutée et une vitesse de coupe lente et régulière donnent les résultats escomptés.

S'assurer que le matériel ne glisse pas pendant la coupe ; bien le bloquer. Toujours attendre que la lame soit complètement arrêtée avant de lever le bras. Au cas où des petites fibres de bois sont visibles à l'arrière de la pierre, appliquer un morceau de bande adhésive à l'endroit de la coupe. Couper à travers la bande adhésive et l'enlever prudemment après la coupe.

Position du corps et des mains (Q1 - Q4)

La position correcte du corps et des mains facilite le travail avec la scie à onglet; de plus, elle autorise un travail plus précis et en toute sécurité.

• Ne jamais mettre les mains à proximité de la zone de coupe.
• Ne pas s'approcher à moins de 150 mm de la lame.
• Tenir la pierce fermement sur la table et le guide arrêté pendant l'opération de coupe. Conserver les mains dans la même position jusqu'à ce que la gachette ait éte reliachée et la lame se soit complètement arrêtée.
• Toujours faire un essai avec la scie hors service avant de finir les coupes et vérifier la trajectory de la scie.
• Ne pas croiser les mains comme illustré (fig. Q4).
• Toujours tenir les deux pieds à terre et garder l'équilibre.
• En déplacant le bras de scie vers la gauche ou vers la droite, bien accompagner le mouvement et se tenir légèrement de côté par rapport à la lame de scie.
• Observer le travail par les ouvertures (60) prévues dans le pare-éclats lorsqu'il s'agit par exemple de suivre une ligne dessinée au crayon.

Serrage de la pièce de travail (fig. V1 - V4)

Toujours utiliser un dispositif de blocage du matériel pour couper des métaux non ferreux.

• Serrer la pièce dans la mesure du possible contre la lame.
• Pour obtenir de plusieurs résultats, utiliser le presseur (31) de la scie (disponible en option auprès de votre concessionnaire). Bien serrer la piece contre le guide arrière. Il est possible de fixer la piece des deux côtés de la lame de scie; ne pas oublier de bien positionner le presseur contre une surface solide et plane du guide arrière.

Support pour pièces longues (fig. B3)

• Toujours veiller au bon support des pièces longues.
• Pour obtenir de plusieurs résultats, utiliser la du plan de travail (29) pour augmenter la largeur de la table de scie (disponible en option auprès de votre concessionnaire). Supporter les longues pièces par des moyens pratiques tels que des chevalets ou autre, pour éviter que les extrémités ne tombent.

Coupe de cadre et autres assemblages

Faire des coupes simples dans des chutes de bois pour bien "sentir" la scie. Cette scie est un outil idéal pour réaliser des assemblages comme illustré sur la figure R1. Les découvertes peuvent se faire soit par inclinaison (DW705) soit par onglet.

DW705 - emploi du réglage d'inclinaison

L'inclinaison pour les deux pièces est de chacune, formant un angle total de. Le bras d'onglet est bloqué en position zéro. Les pièces sont disposées avec le côté large contre la table et le côté étroit contre le guide amérique.

Emploi du réglage d'onglet

La même coupe peut se faire avec onglet à droite ou à gauche, avec la surface large contre le guide arrière (fig. R2).

Les deux croquis (fig. R1 & R2) servent uniquement pour des objets à quatre faces. En cas de nombre différent de faces, les angles d'onglet et d'inclinaison diffèrent également. Le tableau ci-dessous donne les angles correspondants pour une série de formes, à condition que toutes les faces aient la même longueur. Pour une forme non mentionnée dans le tableau, diviser par le nombre de faces, pour déterminer l'angle d'onglet ou d'inclinaison.

Nombre de côtsés	Angle
4	45°
5	36°
6	30°
7	25,7°
8	22,5°
9	20°
10	18°

DW705 - coupe d'onglets composés (fig. S1 & S2)

Une coupe d'onglets composés est la combinaison d'un onglet (fig. R1) et d'une inclinaison (fig. R2) en même temps. Ce type de coupe est utilisé pour réaliser des cadres et des assemblages à face inclinée comme illustré sur la figure S1.

Au cas où l'angle varie à chaque coupe, veiller à ce que le bouton de serrage d'inclinaison et celui de verrouillage d'onglet soient serrés fermement. Après un changement d'inclinaison ou d'onglet, toujours bien serrer lesdits boutons.

• Le tableau ci-après doit vous aider à sélectionner l'inclinaison ajustée et les réglages d'onglet pour les coupes d'onglets composés.

Pour employer le tableau efficacement, sélectionner l'angle “A” requis (fig. S2) pour l'assemblage concerné, et mettre cet angle sur la courbe correspondante. À partir de ce point, descendre à la verticale pour couvrir l'angle d'inclinaison correct et on trouve transversalement l'angle d'onglet correct.

• Régler la scie sur les angles déterminés et effectuer quelques essais pratiques.
• L'exercice pratique se poursuit par l'assemblage des pièces coupées. Exemple : Pour construire une boîte à quatre côtés avec d'angle extérieur (angle “A”, fig. S2), utiliser la courbe supérieure droite.

Chercher 30 sur l'échelle. Suivre la ligne d'intersection horizontale pour couvrir le réglage d'onglet sur la scie (23). Suivre la ligne d'intersection verticale vers le haut ou vers le bas pour couvrir l'angle d'inclinaison de la scie. Toujours effectuer des essais de coupe sur des chutes de bois afin de contrôler les réglages de scie.

Échelle d'onglet à double graduation (fig. T1 & T2)

Les échelles graduées d'onglet comprennent deux rangées de chiffres pour plus de commodité (voir fig. T1 & T2). Une échelle indique lorsque la lame est perpendiculaire au guide arrière. Dans cette position, l'autre échelle affiche. L'échelle (plus grands chiffres proches du bord avant) sert à calculer les angles. Pour calculer l'onglet approprié, diviser par le nombre de côtés de la boîte ou du cadre. Se référer au tableau précédent pour avoir quelques exemples. L'échelle (plus petits chiffres derrière l'échelle) est utilisée lorsqu'un coin de boîte ou de cadre a été mesuré à l'aide d'un rapporteur.

Par exemple, lorsqu'on mesure l'angle d'une boîte à 8 côtés, le rapporteur affichera. Pour déterminer le réglage ajustat d'onglet, diviser l'angle mesuré par deux. Le réglage d'onglet ajustat pour cet exemple est de 67^1/2. Régler cet angle sur l'échelle de.

Échelle (vernier) de précision (fig. U1 - U3)

La scie est équipée d'une échelle de précision. Pour des réglages inférieurs à 1 degré (1/4^, 1/2^, 3/4^), l'échelle de précision autorise des réglages jusqu'à 1/4° (15 minutes). Pour utiliser cette échelle, suivre les instructions suivantes à la lecture.

• Aligner le repère d'échelle sur le repère le plus proche sur l'échelle d'onglet comme décrit ci-après. La plaquette en plastique porte les repères 1/4°, 1/2°, 3/4° et. Seuls les chiffres 1/2° et sont indiqués. Exemple: vous désirez réaliser un angle d'onglet de 24/4° à droite.
• Mettre la scie à onglet hors service.
• Régler l'angle d'onglet sur le degré entier le plus proche en alignant le repère central sur l'échelle (fig. U1) avec le chiffre entier correspondant de l'échelle d'onglet. Examiner la figure U2 de près ; le réglage illustré est un onglet de droite. Pour régler 1/4° complémentaire, presser le verrouillage de bras d'onglet et déplacer le bras vers la droite jusqu'à ce que le repère 1/4° soit aligné avec le repère le plus proche sur l'échelle d'onglet. Dans cet exemple, le repère le plus proche sur l'échelle d'onglet est de. La figure Fig. U3 illustre un réglage d'onglet de 24/4° à droite.

• augmenter l'angle d'onglet en déplaçant le bras pour aligner le repère de vernier approprié sur le repère de l'échelle d'onglet à droite.
• réduire l'angle d'onglet en déplaçant le bras pour aligner le repère de vermier approprié sur le repère de l'échelle d'onglet à gauche.

Pour obtenir un onglet à gauche:

• augmenter l'angle d'onglet en déplaçant le bras pour aligner le repère de vernier approprié sur le repère de l'échelle d'onglet à gauche.
• réduire l'angle d'onglet en déplaçant le bras pour aligner le repère de vermier approprié sur le repère de l'échelle d'onglet à droite.

Position verticale

• Toujours effectuer un essai avec scie à l'arrêt avant de procéder à une coupe quelconque.

Coupes droites a (fig. V1)

• Disposer la pièce contre le guide arrière et la bloquer comme illustré sur la figure V1.
• Mettre la scie en marche, attendre que la scie atteigne sa vitesse maximale et baisser régulièrement la tête pour effectuer la coupe.

Coupes d'onglet à (fig. V2)

• Positionner la pièce comme illustré à la figure V2.
• Toutes les coupes de pièces moulurées doivent être effectuées avec la partie arrêtée contre le guide arrêté et le fond contre la table

Coin intérieur

• Côté gauche
• Onglet gauche.
• Conserver le côté gauche de la coupe.
• Côté droit
• Onglet droit.
• Conserver le côté droit de la coupe.

Coin extérieur

• Côté gauche
• Onglet droit.
• Conserver le côté gauche de la coupe.
• Côté droit
• Onglet gauche.
• Conserver le côté droit de la coupe.

DW705 - coupe tête inclinée (fig. V3 & V4)

Une autre méthode de coupe consiste à conserver un onglet de, en inclinant la tête à. La scie peut effectuer une coupe de 200mm. Toutes les coupes doivent être effectuées, l'arrière de la pièce à plat contre la table de la scie, comme illustré aux fig. V3 et V4.

Coin intérieur

• Côté gauche
• Positionner la pièce moulurée, la face supérieure en appui contre le guide arrière.
• Conserver le côté gauche de la coupe.
• Côté droit
• Positionner la pièce moulurée, la face inférieure en appui contre le guide arrière.
• Conserver le côté gauche de la coupe.

Coin extérieur

• Côté gauche
• Positionner la pièce moulurée, la face inférieure en appui contre le guide arrière.
• Conserver le côté droit de la coupe.
• Côté droit
• Positionner la pièce moulurée, la face supérieure en appui contre le guide arrière.
• Conserver le côté droit de la coupe.

Lames de scie

Pour obtenir les capacités de sciage mentionnées, toujours employer des lames de 305 mm avec alésage de 30 mm.

Coupe des métaux non ferreux

Avec les métaux non ferreux, la machine ne doit être utilisée que sur le mode scie à onglets. Nous recommandons de ne pas effectuer de coupes inclinées ni de coupes d'onglets composés sur des métaux non ferreux. La machine ne doit pas être utilisée pour couper des métaux ferreux.

• Toujours utiliser un dispositif de blocage du matériel pour couper des métaux non ferreux. Vérifiez que la pièce est bien bloquée.
• N'installez que des lames de scie aptes à la coupe de métaux non ferreux.
• Si vous utilisez des lubrifiants, n'appliquez que de la cire ou un spray de séparation. N'utilisez ni émulsions ni fluides similaires.
• Placez un interrupteur FI ou DI entre la machine et le secteur pour éviter les risques résiduels provoqués par les copeaux de métal.

L'interrupteur FI doit être conforme aux spécifications suivantes :

tension nominale	230 V
courant nominal	16 A
temps de réaction	< 15 ms
courant de fusion	30 mA

L'interrupteur DI doit être conforme aux spécifications suivantes :

DIN VDE 0661
tension nominale	230 V
courant nominal	16 A
courant de fusion	30 mA
copure omnipolaire	L+N+PE
surveillance PE
déclencheurasse-tension

Votre revendeur pourra vous renseigner sur les accessoires qui convenent le mieux pour votre travail.

Transport (fig. A2 & B1)

Pour transporter facilement votre scie à onglet, la poignée (9) est intégrée dans la tête (fig. B1).

• Pour transporter la scie, rabaisser la tête et appuyer sur la goupille de blocage (28) (fig. A2).
• Toujours transporter la scie par la poignée (9) ou par les poignées de transport (22) ; voir fig. B2.

La tête peut être rabattue entièrement, lame montée, sauf si l'insert n'a pas été découvert. Dans ce cas, le découvrir ou déposer la lame de scie.

Entretien

Votre outil DeWALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend pour une bonne part d'un entretien soigneux et régulier.

Lubrification

Votre outil électrique ne nécessite aucune lubrication additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

Garantie

Si, pour quelque raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente/agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.

- 1 An de maintenance gratuité

Au cas où votre machine DeWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'œuvre pour les machines, à l'exclusion des accessoires.

1 An de garantie

Au cas où votre machine DeWALT désignerait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre description, à condition que:

• la machine ait été utilisée correctement
• aucune personne non qualifiée n'ait tenté de réparer le produit
• La preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel.
