Intitulé	Description
Type de produit	Scie circulaire
Caractéristiques techniques principales	Scie à main avec moteur puissant pour des coupes précises
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 35 cm, Largeur : 25 cm, Hauteur : 25 cm
Poids	3,5 kg
Compatibilités	Disques de scie de 185 mm de diamètre
Type de batterie	Non applicable (modèle filaire)
Tension	230 V
Puissance	1500 W
Fonctions principales	Coupes droites, coupes en biais, réglage de profondeur de coupe
Entretien et nettoyage	Nettoyer régulièrement le filtre à poussière et vérifier les lames
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client DEWALT
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations générales utiles	Garantie de 3 ans, service après-vente disponible

FOIRE AUX QUESTIONS - DW384 DEWALT

Comment puis-je remplacer la lame de ma DEWALT DW384 ?

Pour remplacer la lame, assurez-vous que la scie est débranchée. Utilisez la clé fournie pour desserrer le boulon de la lame, retirez l'ancienne lame, placez la nouvelle lame en vous assurant qu'elle est orientée dans le bon sens, puis resserrez le boulon.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si tout semble en ordre, il se peut que le moteur soit défectueux et nécessite un service professionnel.

Comment ajuster la profondeur de coupe sur la DEWALT DW384 ?

Pour ajuster la profondeur de coupe, déverrouillez le levier d'ajustement de profondeur, réglez la base de la scie à la profondeur souhaitée, puis resserrez le levier pour maintenir la position.

Y a-t-il un moyen de réduire le bruit de la scie ?

Le bruit généré par la DEWALT DW384 est normal lors de son utilisation. Pour réduire le bruit, vous pouvez utiliser des bouchons d'oreilles ou un casque antibruit. Assurez-vous également que la lame est en bon état, car une lame usée peut générer plus de bruit.

Comment nettoyer et entretenir ma DEWALT DW384 ?

Après chaque utilisation, nettoyez la scie avec un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement les pièces mobiles et lubrifiez-les si nécessaire. Assurez-vous également que la lame est propre et affûtée.

Quelle est la capacité de coupe maximale de la DEWALT DW384 ?

La DEWALT DW384 a une capacité de coupe maximale de 65 mm à 90° et 45 mm à 45°. Assurez-vous de respecter ces limites pour éviter d'endommager la scie.

Puis-je utiliser la DEWALT DW384 pour couper des matériaux autres que le bois ?

La DEWALT DW384 est principalement conçue pour couper du bois. Pour des matériaux plus durs comme le métal ou le plastique, assurez-vous d'utiliser la lame appropriée et vérifiez les recommandations du fabricant.

Où puis-je trouver des pièces de rechange pour ma DEWALT DW384 ?

Les pièces de rechange pour la DEWALT DW384 peuvent être trouvées chez les revendeurs agréés DEWALT, sur le site officiel de DEWALT ou dans les magasins de bricolage spécialisés.

MODE D'EMPLOI DW384 DEWALT

Importantes mesures de sécurité

AVERTISSEMENT : Afin de réduire les risques d'incendie, de secousses électriques ou de blessures lorsqu'on utilise des outils électriques, il faut toujours respecter les mesures de sécurité suivantes.

Double isolation

Les outils à double isolation comportent deux couches distinctes d'isolant électrique ou une double épaissièr d'isolant qui protègent l'utilisateur contre les risques de blessures provenant du système électrique de l'outil. Ce système de double isolation élimine le besoin de mettre les outils à la terre. En effet, l'outil est muni d'une fiche à deux broches, ce qui permet d'utiliser une rallonge ordinaire sans avoir à se soucier d'assurer la mise à la terre.

NOTE: La double isolation ne dispense pas des mesures de sécurité normales lors de l'utilisation de l'outil. Elle vise à procurer une protection supplémentaire contre les blessures que peut entraîner une défectuosité de l'isolant électrique à l'intérieur de l'outil.

MISE EN GARDE : LORS DE L'ENTRETIEN, N'UTILISER QUE DES PIECES DE RECHANGE IDENTIQUES. Réparer ou replacer les cordons endommagés.

Fiche polarisée

Afin de réduire les risques de secousses électriques, l'outil est muni d'une fiche polarisée (une lame plus large que l'autre). Ce genre de fiche n'entre que d'une façon dans une prise polarisée. Lorsqu'on ne peut insérer la fiche à fond dans la prise, il faut tenter de le faire après avoir inversé les lames de côté. Si la fiche n'entre toujours pas dans la prise, il faut communiquer avec un électricien certifié. Il ne faut en aucun cas modifier la fiche.

Mesures de sécurité pour tous les outils

• BIEN DEGAGER LA SURFACE DE TRAVAIL. Des surfaces et des établés enconnrés peuvent être la cause de blessures.
• TENIR COMPTE DU MILIEU DE TRAVAIL. Proteger les outils électriques de la pluie. Ne pas s'en servir dans des endroits humides ou mouillés. Bien éclairer la surface de travail. Ne pas se servir de l'util en présence de liquides ou de vapeurs inflammables.
• SE PROTEGER CONTRÉ LES SECOUSSES ÉLECTRIQUES. Éviter tout contact avec des objets mis à la terre, comme des tuyaux, radiateurs, cusinières, réfrigerateurs et autres objets du genre. ÉLOIGNER LES ENFANTS. Tous les visiteurs doivent être tenus à l'écart de l'aire de travail et il faut les empêcher de toucher à l'outil ou au cordon de rallongue. RANGER LES OUTILS INUTILISÉS. Il faut ranger les outils dans un endroit sec, situé en hauteur ou fermé à clé, hors de la portée des enfants.
• NE JAMAIS FORCER L'OUTIL. Afin d'obtenir un rendement sûr et efficace, utiliser l'outil à son rendement nominal.
• UTILISER L'OUTIL APPROPRIÉ. Ne jamais exiger d'un petit outil ou d'un accessoire le rendement d'un outil de fabrication plus robuste. Se servir de l'outil selon l'usage prévu.
• PORTER DES VÉTÊMENTS APPROPRIÉS. Éviter de porter des vêtements amples et des bijoux qui peuvent être happés par les pièces en mouvement. Porter des gants de caoutchouc et des chaussures à semelle antidérapante pour travailler à l'extérieur. Protégérer la chevelure si elle est longue. Se tenir éloigné des évêts puisque ces derniers pourraient camoufler des pièces mobiles.
• PORTER DES LUNETTES DE SÉCURITÉ. Porter également un masque respiratoire si le travail de coupe produit de la poussière.
• NE PAS MANIPULER LE CORDON DE FAÇON ABUSIVE. Ne pas transporter l'outil par le cordon ni tirer sur ce dernier pour le débrancher de la prise. Éloigner le cordon des sources de chaleur, des flaques d'huile et des arêtes tranchantes.
• ASSUJETTIR LA PIECE. Immobiliser la pièce à l'aide de brides ou d'un étau. On peut alors se servir des deux mains pour faire fonctionner l'outil, ce qui est plus sûr.
• NE PAS DEPASSER SA PORTEE. Toujours demeurer dans une position stable et garder son équilibre. PRENDRE SOIN DES OUTILS. Conserver les outils propres pour qu'ils donnant un rendement supérieur et sur. Suivre les directives concernant la lubrification et le remplacement des accessoires. Inspectoré régulément le cordon de l'outil et le faire réparer au besoin à un atelier d'entretien autorisé. Inspecter régulément les cordons de rallonge et les replacer lorsqu'ils sont endommages. S'assurer que les poignées sont toujours propres, sèches et libres de toute tache d'huile ou de graisse.
• DÉBRANCHER OU VERROUILIER EN POSITION HORS TENSION LES OUTFILS NON UTILISÉS. Respecter cette mesure lorsqu'on ne se sert pas de l'oultil, ou qu'on doit le répartir ou en changer un accessoire ( comme une lame, un ford et un couteau).
• ENLEVER LES CLÉS DE RÉGLAGE. Prendre l'habitude de vérifier si les clés de réglage ont été retirées avant de faire démarrer l'outil.
• EVITER LES DEMARRAGES ACCIDENTNELs. Ne pas laisser le doigt sur l'interrupeur lorsqu'on transporte l'outil. S'assurer que l'interrupeur est à la position hors circuit lorsqu'on branche l'outil. CORDONS DE RALLYNGE. S'assurer que le cordon de rallonge est en bon etat. Lorsqu'on se sert d'un cordon de rallonge, s'assurer qu'il est de calibre approprié pour la tension nécessaire au fonctionnement de l'outil. L'utilisation d'un cordon de calibre inférieur occasionne une baisse de tension entrainant une perte de puissance et la surchauffe. Le tableau suivant indique le calibre approprié selon la longueur du cordon et les mentions de la plaque signaletique de l'outil. En cas de doute, utiliser un cordon de calibre supérieur. Le chiffre indicuant le calibre est inversement proportionnel au calibre du cordon.

Calibre minimal des cordons de rallonge

Tension		Longueur totale du cordon en pieds
120 V		0-25	26-50	51-100	101-150
240 V		0-50	51-100	101-200	201-300
Intensité (A)
Au moins	Au plus		Calibre moyen de fil (AWG)
0	-	6	18	16	14
6	-	10	18	16	14
10	-	12	16	16	12
12	-	16	14	12	Non recommendé

RIGHT CORRECT CORRECTO

WRONG INCORRECT INCORRECTO

CORDONS DE RALLYNGE PREVUS POUR L'EXTERIEUR. Lorsque l'util est utilisé à l'extérieur, ne se servir que d'un cordon de rallonge conçu pour l'extérieur et portant la mention appropriée. - DEMEURER VIGILANT. Travailler avec vigilance et faire preuve de bon sens. Ne pas se servir de l'outil lorsqu'on est fatigué. - VÉRIFIER LES PIECES ENDOMMAGEES. Avant de continuer à utiliser l'outil, il faut vérifier si le protecteur ou toute autre piece endommagee replit bien la fonction pour laquelle il a été prévu. Vérifier l'alignement et les attaches des pieces mobiles, le degré d'usure des pieces et leur montage, ainsi que tout autre facteur susceptible de nuir au bon fonctionnement de l'outil. Faire réparer ou remplacer tout protecteur ou toute autre piece endommagee dans un centre de service autorisé, sauf si le present guide fait mention d'un avis contraire. Confier le replACEMENT de tout interrupteur défectueux à un centre de service autorisé. Ne jamais se servir d'un outil dont l'interrupteur est déflectueux.

Mesures de sécurité additionnelles relatives aux scies circulaires

MISE EN GARDE : Lorsqu'on coupe dans les murs, les planchers ou tout autre endroit où peuvent se couver des fils sous tension, ne pas toucher auX composants mEtalliques de l'ouil. Ne le saisir que par ses surfaces en plastique afin de se protégger des secousses électriques si on entre en contact avec un fil sous tension. S'ASSURER QUE LES PROTECTEURS EN PLACE ET EN ETAT DE FONCTIONNEMENT. Ne jamais bloquier ni attacher le protecteur inférieur en position ouverte. Vérifier le fonctionnement du protecteur inférieur avant chaque utilisation. Ne pas e servir de l'outil lorsque le protecteur inférieur ne se ferme pas complètement sur la lame. MISE EN GARDE: Si la scie tombe, le protecteur inférieur peut se tordre et ne plus se refermer complètement. S'ASSURER QUE LES LAMES SONT PROPRES ET AFFUTÉES. Des lames affuées min-imisent les risques de calage et de rebond. DANGER: éloigner les mains de la zone de coupe. Éloigner les mains de la lame. Ne pas placer les mains sous la pierce à découvert pendant les travaux lorsque la lame tourne. Ne pas tenter de-retirer du matériel oux� que la lame est en mouvement. MISE EN GARDE : La lame continue de tourner après la mise hors tension. - SOUTENIR LES GRANDS PANNEAUX. Il faut soutenir les panneaux de grandes dimensions de la façon illustrée à la figure 16 afin de minimiser les risques de coincement de la lame et de rebond. Lorsqu'il faut déposer la scie contre la piece à découvert pendant les travaux, il faut la déposer sur la partie la plus large du matériel et découvert la plus petite partie. - UTILISER UN GUIDE DE REFENTE. Toujours utiliser un guide de refente ou un guide à rebord droit lors des coupes en refente. - SE PROTEGER CONTRE LES RISQUES DE REBOND. Le rebond se produit lorsque la lame se bloque rapidement et qu'elle ressort du matériel vers l'utilisteur. Il faut relâcher immidiatement l'interrupteur en cas de blocage ou de calage. Maintenir les lames bien

affûtées. Soutenir les panneaux de grandes dimensions de la façon illustrée à la figure 16. Utiliser un guide de refente ou à rebord droit lors des coupes en refente. Ne pas forcer l'outil. Rester vigilant ; maîtriser la situation. Ne paser la scie du matériel où que la scie est en mouvement. PROTECTEUR INFÉRIEUR. Utiliser le ressort de rappel pour soulever le protecteur inférieur. - RÉGLAGES. S'assurer que les réglages de coupe en biseau et de profondeur sont bien serrés avant la coupe. LORS DU MONTAGE, UTILISER SEULEMENT DES LAMES APPROPRIÉES. Ne pas utiliser une lame dont le diamètre du trou n'est pas approprié. Ne jamais utiliser des rondelles ou des boulons de lames défectueux ou de dimensions inappropriées. - ÉVITER DE COUPER DES CLOUS. Examiner la pièce à découper pour s'assurer qu'elle ne renferme aucun clou avant les travaux. Le cas échéant, les retirer.

MISE EN GARDE: Porter un dispositif de protection personnel anti-bruit approprié durant l'utilisation. Sous certaines conditions et pendant toute la durée de l'utilisation, le bruit émanant de ce produit pourrait contribuer à la perte d'audition.

AVERTISSEMENT: Certaines poussières créées par le ponçage, le sciage, le meulage et le forage mécaniques ainsi que d'autres activités de construction contiennent des produits chimiques reconnus pour causer le cancer, des anomalies congénitales ou d'autres anomalies liées à la reproduction. Parmi ces produits chimiques, citons notamment :

• le plomb provenant des peintures au plomb, la silice cristalline provenant des briques, du béton et d'autres matériaux de maçonnerie ; l'amiante et la chrome provenant du bois traité (articulaires de courbure et d'abrasion). Le risque associé à ces expositions varie selon la fréquence de ces types de travaux. Pour réduire l'exposition aux produits chimiques : travailler dans un local bien ventilé et utiliser du matériel de sécurité approuvé, comme les masques antipoussières spécialement conçus pour filtrer les particules microscopiques.
• Eviter le contact prolongé avec la poussière provenant du ponçage, du sciage, du meulage et du forage mécanique ainsi que d'autres activités de construction. Porter des vêtements de protection et laver les parties exposées au savon et à l'eau. La poussière qui pourrait pénétrer dans la bouche et les yeux ou se déposer sur la peau peut favoriser l'absorption de produits chimiques nocifs. AVERTISSEMENT : Cet outil peut produire et répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours utiliser un appareil respiratoire anti-poussières approuvé par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé du visage et du corps.

Moteur

Un moteur DEWALT entraîne l'outil DEWALT. Veiller à ce que la tension d'alimentation soit conforme aux exigences de la plaque signalétique de l'outil. La mention 120 volts c. a./c. c. signifie que l'outil fonctionne également sur une alimentation en courant alternatif ou continu. Une baisse de tension peut entraîner une perte de puissance et la surchauffe. Tous les outils DEWALT sont essayés avant de quitter l'usine. Lorsque celui-ci refuse de fonctionner, vérifier la source de courant électrique.

Frein électrique

La scie est dotée d'un frein électrique automatique conçu pour arrêter la lame en environ deux secondes lorsqu'on relâche l'interrupteur à détente. Ce dispositif est des plus pratiques lorsqu'on effectue une coupe dans du bois et que le débrayage de la lame causerait une large coupe imprécise.

Il arrive parfois, dans certaines conditions, que le frein ne fonctionne pas convenablement et qu'il n’arrête pas la lame dans les deux secondes précitées. Dans ce cas, mettre la scie en circuit et hors circuit quatre ou cinq fois de suite. Si le frein n’arrête toujours pas la lame en environ deux secondes, il se peut que les balais soient usés. Les remplacer de la manière indiquée dans la prochaine rubrique et essayer de nouveau la scie. Si le problème persiste, confier la réparation de l’utilitaire à un centre de service DEWALT.

Debrancher l'outil.

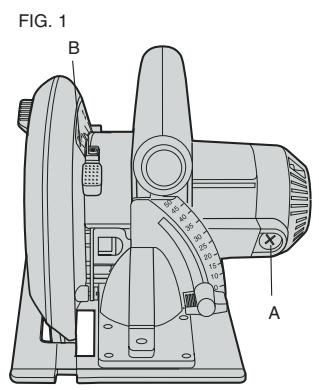

Inspecter régulièrement les balais de carbone en débranchant d'abord la scie, en retirant le couvercle d'inspection des balais (fig. 2) et en sortant l'assemblage balais. S'assurer que les balais sont propres et qu'ils glissent bien dans leurs guides. Tous replacer les balais usés par des balais placés dans le même sens dans le porte-balai. Différents symboles sont inscrits sur les côtes des balais de carbone. Lorsque le balai est usé jusqu'à la ligne la plus près du ressort, il faut le remplacer. N'utiliser que des balais de rechange identiques DeWALT. On peut se procurer des balais de rechange au centre de service de la région. Il faut laisser l'util fonctionner à vide (sans charge et sans lame) pendant dix minutes avant de l'utiliser afin de permettre aux nouveaux balais de s'inclure.

Pendant le fonctionnement à vide de la scie, NE PAS ATTACHER, COLLER NI BLOQUER DE TOUTE AUTRE FAÇON L'INTERRUPTEUR À DÉTENTE. LE TENIR À LA MAIN SEULEMENT.

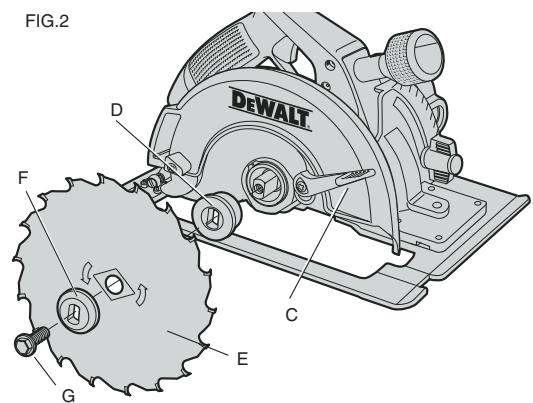

Attachant de et la LAME enlevant (FIG.2)

Pour attacher la lame, rétracter le garde de lame plus bas (le C) et place la rondelle de serre-joint interieure (D) et la lame (I'E) sur a vu que le fuseau avec les dents au fond de lame indique en avant. Installer la rondelle extérieur de serre-joint (F). Les plus grandes surfaces des deux rondelles doivent faire face à la lame. Enfiler sur la lame serrant la vis (G) fermement à la main tenir des rondelles en place. Légements dépréimer la serrure de lame (le B) en tournant le fuseau jusqu'à ce que la lame arrêté de tourner. Resserrer la vis de blocage de lame (dans le sens des aiguilles d'une montre) fermement avec la clé plate de lame (Calcule 3). Ne JAMAIS ENGAGER LA SERRURE DE LAME COURT EN A VU, OU ENGAGER DANS UN EFFORT POUR ARRETER L'OUTIL. JAMAIS LE COMMUTATEUR DE VIRAGE SUR QUAND LA SERRURE DE LAME EST ENGAGEE. En influvant la lame, premièrement débrancher l'a vu. Engager la serrure de lame et dévisser la lame serrant la vis en le tournant opposé-dans le sens des aiguilles d'une montre avec la clé plate de lame.

Debranche le bouchon de l'alimentation:

Desserrer (dans le sens antihoraire) le bouton de réglage de la profondeur de coupe (fig. 4). Soulever la poignée de la scie de la façon illustrée afin d'obtenir la profondeur de coupe voulue. Bien resserrer le bouton. Lorsqu'on ne peut pas régler la profondeur de coupe, vérifier l'état des pièces et les faire réparer le cas échéant avant de se servir de l'outil. Un secteur et un indicateur facilitent la sélection de la profondeur de coupe voulue. Il suffit d'aligner l'indicateur sur la profondeur de coupe voulue (fig. 5).

NOTE : Afin de régler l'indicateur de la profondeur de coupe en fonction du diamètre de différentes lames, desserrer le bouton de réglage de la profondeur de coupe et soulever la scie jusqu'à ce que la lame touche le matériel à découvert, puis resserrer le bouton. C'est la position zéro de la profondeur de coupe. Il peut être nécessaire de desserrer la vis de l'indicateur et de régler ce dernier à la mention zéro. La scie est maintenant réglée pour indiquer avec précision la profondeur de coupe de la lame utilisée.

Afin de maximiser le rendement d'une lame à pointes de carbure, régler la profondeur de coupe de sorte que seule la moitié de la dent ne soit sous la surface du bois à découvert. La hauteur de la dent se mesure à partir du bout de la dent au creux en forme d'hameçon qui se trouve devant la dent. Examiner les figures 5A et 5B pour déterminer la longueur d'une moitié de dent. (La figure 5A montre une moitié de dent sous la surface du bois et la figure 5B illustre toute une dent sous la surface du bois.)

Le réglage approprié de la profondeur de coupe minimise la friction, permet l'enlèvement de la scure entre les dents de la lame et procure une coupe nette et rapide tout en réduisant les risques de rebond.

Vérifier de la façon illustrée à la figure 6 la profondeur de coupe appropriée. Il suffit de placer un bout de bois contre la lame, comme le montre la figure 6, et d'observer la longueur de la dont qui dépasse le bois.

NOTE : Lorsqu'on utilise des lames ordinaires, il faut laisser la hauteur d'une dont complète dépasser sous la surface du bois, comme le montre la figure 5B.

Debrancher la SCIE.

La gamme complète de réglage pour les coupes en biseau va de 0 à 50 DEGRÉS. Le secteur est calibré en multiples de 1 degré.

Le mécanisme de réglage de l'angle de coupe se trouve à l'avant de la scie et il consiste en un secteur calibré (J) et en un bouton (K). Le réglage de la scie pour les coupes en biseau se fait en desserrant (dans le sens antihoraire) le bouton du secteur et en faisant basculer le patin jusqu'à l'obtention de l'angle voulu en alignant l'indicateur sur l'angle. Resserrer fermement le bouton (dans le sens horaire).

Indicateur a rainure (FIG. 8)

À l'avant du patin de la scie, il y a un indicateur à rainure (L) servant aux coupes à la verticale et en biseaux. L'indicateur permet de guider la scie le long des lignes de coupe tracées sur le matériel à découper. L'indicateur s'aligne sur le côté gauche (interne) de la lame de la scie, permettant à la lame de couper à droite de l'indicateur. Guider la scie le long de la ligne de coupe tracée de sorte que l'indicateur se trouve du côté du surplus de matériel (fig. 9). La figure 9 montre les dimensions du patin. Le côté gauche mesure 13,3 cm (5 1/2 po) entre le côté gauche de la lame et l'extrémité gauche du patin (mesure standard d'une pièce de bois de 6 po sur X po), tandis que le côté droit mesure 38 mm (1 1/2 po) (mesure standard d'une pièce de bois de 2 po sur X po).

Réglage du PATIN

La scie est réglée à l'usine pour assurer la précision des coupes verticales (angle de entre le dessous du patin (M) et la lame). Le rebord du patin est également réglé de façon à être parallèle à la lame afin de ne pas bloquer lorsqu'on utilise un guide. Dans le cas peu probable où il faudrait régler la scie, respecter les étapes suivantes.

Réglage pour COUPES à ANGLES de

1. DEBRANCHER L'OUTIL
2. Regler la scie à la marque de
3. Placer la scie sur le côté (fig. 9). Escamoter le protecteur.
4. Desserrer le bouton du secteur. Placer une équerre contre la lame et le patin afin de régler l'angle à.
5. Relâcher l'écrou à six pans (N) et déplacer la vis de réglage de manière (O) à ce que le patin s'arrête à l'angle voulu, comme le montre la figure 11. Bloquer la vis en place en desserrant l'écrou à six pans.
6. Il peut être nécessaire de régler l'indicateur du secteur de manière à l'aligner sur la mention «O» après avoir réglé le patin.

Réglage du PATIN en parallele avec la LAME

1. DEBRANCHER L'OUTIL
2. Desserrer l'écrou à six pans (N), puis tourner la vis de réglage dans le sens approprié afin d'obtenir un réglage parallele.
3. Régler le patin jusqu'à ce qu'il soit parallèle à la lame en mesurant à partir du rebord du patin jusqu'à la lame (à l'avant et à l'arrière). On peut mesurer à partir de la partie extérieure de la lame au patin (fig. 8) ou de la partie intérieure de la lame à la partie large du patin. (Ne jamais mesurer à partir du bout d'une dent de la lame.)
4. Lorsque le patin est parallèle à la lame, fixer la vis de réglage en place en serrant l'écrou à six pans.

Interrupteur

Enclencher la détente pour permettre le moteur en marche et la relacher pour arrêter le moteur. Le dégagement de la détente entraîne automatiquement la mise en service du frein électrique (pour les modèles qui en sont dotés). L'outil ne peut pas être bloqué en marche continue et il ne faudrait jamais essayer de le bloquer dans cette position.

Remplacement des lames

MISE EN GARDE: TOUJOURS ARRÊTER ET DEBRANCHER L'OUTIL AVANT DE REMPLACER UN ACCESSOIRE OU D'ÉFFECTUER UN RÉGLAGE.

INSTALLATION DE LA LAME

1. Placer la rondelle de bride de serrage interne (D) sur la broche de scie (la large surface plane doit être orientée vers l'extérieur, face à la lame, tel qu'ilustré à la figure 2). Placer la rondelle de bride de serrage interne (D) sur la broche de scie (la large surface plane doit être orientée vers l'extérieur, face à la lame, tel que illustré à la figure 2).
2. Escamoter le protège-lame inférieur (C) et placer la lame sur la broche, contre la rondelle de bride de serrage interne, en s'assurant que la lame tourne dans le bon sens (le sens de la flèche de rotation située sur la lame et les dents doivent pointer dans la même direction que celle de la flèche indiquée sur la scie). Ne pas assumer que le côté imprimé de la lame est toujours face à l'utilisateur lorsqu'elle est installée correctement. Lorsqu'on escamote le protège-lame inférieur en vue d'installer la lame, le vérifier afin de s'assurer qu'il est en bon état et qu'il fonctionne correctement, c'est-à-dire, qu'il se déplace librement et qu'il ne touche pas à la lame ni à toute autre pièce quelconque, quel que soit l'angle ou la profondeur de coupe.
3. Placer la rondelle de bride de serrage externe (F) sur la broche de scie, en s'assurant de placer la large surface plane contre la lame, et le côté imprimé de la rondelle face à l'utilisateur.
4. Fileter la vis de fixation de la lame (G) dans la broche et la serrer fermement avec les doigts. 5 A
5. Appuyer sur le bouton de verrouillage de la lame (B) et tourner la broche au moyen de la clé de réglage de la lame jusqu'à ce que le bouton de verrouillage s'engage et que la lame s'immobilise (figure 3).
6. Serrer fermement la vis de fixation au moyen de la clé de réglage.

REMARQUE: Ne jamais engager le bouton de verrouillage de la lame lorsque la scie est en marche pour tenter d'arrêter l'outil. Ne jamais mettre l'outil en marche lorsque le bouton de verrouillage est engagé afin d'éviter d'endommager gravement la scie.

1. Pour desserrer la vis de fixation de la lame (G), appuyer sur son bouton de verrouillage (B) et coutrer la broche au moyen de la clé de réglage jusqu'à ce que le bouton de verrouillage s'engage et que la lame s'immobilise. Une fois le bouton engagé, tourner la vis de fixation de la lame vers la droite au moyen de la clé (cette vis à filtrement doit être serrée vers la gauche).
2. Retirer la vis de fixation (G) et la rondelle de bride de serrage externe (F) seulement, puis enlever l'ancienne lame.
3. Enlever la scure qui aurait pu s'accumuler dans le protège-lame ou autour de la rondelle et vérifier le protège-lame inférieur afin de s'assurer qu'il est en bon état et qu'il fonctionne correctement, tel que décrit précédemment. Ne pas lubrifier cette zone.
4. Choisir la lame qui convient à la tâche (voir la section « Lames » du présent guide). Toujours utiliser une lame de dimension (diamètre) appropriées munie d'un orifice de dimension et de forme appropriées en vue de leur installation sur la broche. Toujours s'assurer que la vitesse maximale recommandée (tr/min) indiquée sur la lame est égale ou supérieure à la vitesse (tr/min) de la scie.
5. Suivre les étapes de 2 à 6 décrites à la section « Installation de la lame » du présent guide, en s'assurant que la lame tourne dans le bon sens.

AVERTISSEMENT: Le protège-lame inférieur est un dispositif de sécurité qui réduit les risques de blessure grave. Ne jamais utiliser la scie lorsque le protège-lame inférieur est manquant, endommagé, mal assemblé ou en mauvais état de fonctionnement. Ne pas se fier sur le protège-lame inférieur pour se protéger sous toutes les circonstances. Pour assurer sa propre sécurité, on doit suivre toutes les mesures de précaution et consignes de sécurité décrites ci-dessous et utiliser l'outil correctement. Vérifier le protège-lame inférieur avant chaque utilisation afin de s'assurer qu'il se ferme correctement, tel que désigné à la section « Règles de sécurité additionnelles concernant les scies circulaires » du présent guide. Lorsque le protège-lame inférieur est manquant ou qu'il ne fonctionne pas bien, apporter la scie à un centre de service autorisé avant de l'utiliser. Pour assurer la sécurité et la fiabilité de ce produit, toutes les opérations de réparation, d'entretien et de réglage doivent être effectuées dans un centre de service autorisé ou par du personnel qualifié; on ne doit utiliser que des pièces de rechange identiques.

Soutien du matériel à découper

La figure 12 illustre la meilleure position de coupe. Il faut toujours éloigner les mains de la zone de coupe et le cordon électrique est tenu à l'écart de la zone de coupe de sorte qu'il ne peut s'accrocher sur la surface de travail. Pour évitier les risques de rebond, INSTALLER UN SUPPORT PRES de la ligne de coupe (fig. 13). NE PAS installer le support loin de la ligne de coupe (fig. 14). Lorsqu'on fend de longues bandes éroitées, il faut soutenir le matériel du rebut. Lorsqu'on se sert de la scie, éloigner le cordon de la zone de coupe et l'empêcher de s'accrocher sur la surface de travail. Prendre note que la polignée de la scie est dotée d'un serre-fil concu spécialément à cet effet. Il suffit de fixer le cordon dans le serre-fil afin de le maintainir à l'écart de la zone de coupe. A VERTISSEMENT : Il est essentiel de bien soutenir la piece à découvert et de bien saisir la scie afin de prévenir les risques de blessures. La figure 12 montre la bonne façon de tener l'outil. TOUJOURS DEBRANCHER LA SCIE AVANT DE LA RÉGLER. Placer le «bon» côte du matériel à découvert (quel dont l'apparace importe le plus) vers le bas. En effet, la scie coupe vers le haut de sorte que les éclats se trouvent sur la face supérieure de la piece. Soutenir la piece à découvert de sorte que la ligne de coupe se trouve sur la droite de l'utilitaire. Placer la plus grossse partie du patin sur la section de la pierce à découvert qui est solidement soutenue, et non sur le matériel qui tombe suite à la coupe. La figure 15 donne un exemple de la BONNE façon de découvert l'extrémité de la pierce, et la figure 16 illustrte la MAUVAISE façon de le faire. Tous fixer la pierce à découvert. Ne pas retenir les petites pièces à découvert à la main! Soutenir les pièces en porte-à-faux ou en saillie. Tailler avec soin des pieces du dessous. COUPE S'assurer que la scie tourne à plein régime avant d'insérer la lame dans la piece à découvert. Il existe des risques de rebond lorsqu'on démarre la scie et que la lame est contre la piece à découvert ou que la lame se trouve dans la rainure. Faire avancer la scie à une vitesse qui ne force pas la lame. La difficulté de la coupe peut varier dans une même piece en raison de la teneur en humidité et en noeuds du bois. Lorsque l'humidité et les noeuds exercent une surcharge sur la scie, la faire avancer lentement mais assez fermement pour que la scie maintainière son régime. Lorsqu'on force la scie, on obtient des coupes imprécises et rudes, et il y a risque de rebonds ou de surchauffe du moteur. Lorsque la scie s'éloigne de la ligne de coupe, ne pas la forcer dans le sens voulu. relâcher la détente de l'interrupteur et attendre l'immobilisation complète de la lame. Retirer alors la lame de la piece et reprendre la coupe dans la trajectorye vougue. Dans tous les cas, il faut retirer la lame de la piece pour modifier le sens de la coupe. Autrement, on peut faire caler la scie et cela présente des risques de rebonds. LORSQUE LA SCIE CALE, RELÂCHER L'INTERRUPTEUR À DETENTE ET RETIRER LA SCIE DE LA PIECE. S'ASSURER QUE LA LAME EST DROITE DANS LA LIGNE DE COUPE AVANT DE REPRENDRE LES TRAVAUX. Lorsque la coupe est terminée, relacher l'interrupteur et attendre l'immobilisation de la lame avant de sortir la scie de la piece. Lorsqu'on soulse la scie, le protecteur téléscopique à ressort se reférer automatiquement sous la lame. Se rappeler que la lame est à découvert jusqu'à ce qu'on la retire de la piece. C'est pourquoit il ne faut jamaismettre les mains sous la piece. Lorsqu'il faut escamoter le protecteur téléscopique à la main ( comme il faut faire avant une coupe en retrait, par exemple), always utiliser le ressort de rappel. NOTE : Lorsqu'on découvert de minces sections de matériel, s'assurer que les petites pieces détachées ne s'accrochent pas à l'intérieur du protecteur inférieur. Toujours utiliser un guide de refente ou un guide à rebord droit pour les coupes de refente.

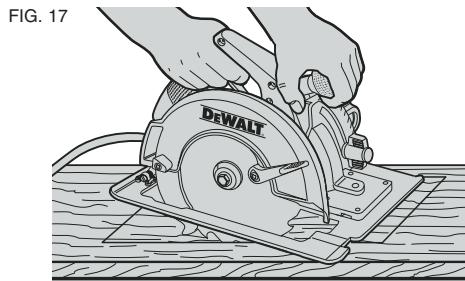

COUPES en retrait (FIG. 17)

DEBRANCHER LA SCIE. Régler le patin de sorte que la lame coupe à la profondeur voulue. Faire basculer la scie vers l'avant et appuyer le devant du patin contre le matériel à découvert. À l'aide du ressort de rappel, escamoter le protecteur vers le haut. Abaiserl'arrière du patin jusqu'à ce

que les dents de la lame touchent presque à la ligne de coupe. À ce moment, relâcher le protecteur, son contact avec la pièce le met dans une position lui permettant de s'ouvrir facilement au moment de la coupe. Mettre le moteur en marche et abaisser graduellement la scie jusqu'à ce que le patin repose contre le matériel à découper. Faire avancer la scie le long de la ligne de coupe jusqu'à la fin des travaux. Relâcher la détente et attendre l'immobilisation de la lame avant de retirer cette dernière du matériel. Répéter les étapes précédentes à chaque nouvelle coupe. Ne jamais bloquer le protecteur en position ouverte.

Rebord

Lorsque la lame se coince dans la pierre à découvert, il y a risque de rebond. La scie sort alors rapidement de la pierre à découvert vers l'utilisateur. Lorsque la lame est coincée en raison de la fermeture de la rainure, la lame se bloque et la réaction du moteur fait sortir la scie de la pierre à découvert vers l'arrière. Lorsque la lame est coincée ou n'est pas bien alignée sur la ligne de coupe, les dents à l'arrière de la lame peuvent creuser la surface supérieure de la pierre faisant sortir la lame de la rainure, vers l'utilisateur.

Les situations suivantes présentent des risques de rebond.

1. MAUVAIS SOUTIEN DE LA PIECE A DECOUPER

A. L'affaissement ou le mauvais soutien de la pièce découverte peut causer le blocage de la lame.

B. Le découpage d'un matériau soutenu à l'extrémité externe (voir la figure 14) fait affaisser le matériau à mesure qu'il s'affaiblit, refermant ainsi la rainure et bloquant la lame. C. Le découpage d'une pièce en porte-à-faux ou en saillie à partir du bas vers le haut, à la verticale, provoque le blocage de la lame lorsqu'elle découpée tombe. D. Le découpage de longues bandes étroites (coupe en retrait) peut causer l'affaissement ou la torsion de la bande bloquant ainsi la rainure et coincant la lame. E. L'accrochage du protecteur inférieur sur la surface sous le matériau que peut réduire momentanément en la maîtrise de l'utilisateur sur l'outil. La scie peut alors sortir en partie de la pièce augmentant le risque de torsion de la lame.

1. RÉGLAGE INCORRECT DE LA PROFONDEUR DE COUPE

Lorsque le réglage de la profondeur de coupe dépasse la profondeur requise, la charge de l'outil ainsi que les risques de torsion de la lame dans la rainure augmentent. Le réglage incorrect augmente également la surface de coinçage de la lame dans le cas où la rainure se refère.

1. TORSION DE LA LAME (COUPE MAL ALIGNÉE)

A. Le fait de pousser fort pour découvrir un noeud, un clou ou une section à grain dur peut provoquer la torsion de la lame. B. Lorsqu'on essaie de faire dévier la scie pendant le découpé (pour revenir dans la ligne de coupe) peut également provoquer la torsion de la lame. C. Le fait de s'étirer hors de sa portée ou de ne pas garder son équilibre peut causer la torsion de la lame. D. Le changement de position des mains ou du corps pendant la coupe peut provoquer la torsion de la lame. E. Le retrait de la scie pour dégager la lame peut faire tordre la lame si le retrait ne se fait pas soigneusement.

1. MATÉRIAUX PRÉSENTANT DES RISQUES

A. Le bois qui est humide. B. Le bois vert ; qui est frais coupé ou qui n'est pas encore passé au séchoir. C. Le bois qui est traité à la pression (traité avec des agents de conservation ou des produits chimiques contre la moisissure).

1. UTILISATION DE LAMES ÉMOUSSÉES OU SALES

Les lames émoussées augmentent la charge de la scie. Pour compenser, l'utilisateur pousse habituellement fort, ce qui charge un peu plus la scie et occasionne la torsion de la lame dans la rainure. Les lames usées n'ont pas suffisamment de jeu, ce qui augmente les risques de pliage et de surcharge.

1. Retrait de la scie pendant les coupes en biseau Les coupes en biseau doivent être faites en respectant un certain nombre de techniques, particulièrement le guidage de la scie. En effet, l'angle de la lame au patin et la grande surface de la lame sur le matériel augmentent les risques de pliage et de torsion.
2. REDÉMARRAGE D'UNE COUPE AVEC LES DENTS DE LA LAME COINCEES DANS LE MATÉRIAUX

Il faut attendre que la scie atteigne son plein régime avant de commencer la découpe ou avant de remettre la scie en marche. Autrement, la scie peut caler ou rebondir.

Toute autre condition qui peut occasionner le coincement, le piégeage, la torsion ou l'alignement incorrect de la lame peut également résulter en un rebond. Consulter les rubriques relatives aux réglages et au montage ainsi qu'au fonctionnement de la scie afin de minimiser les risques de rebond.

Lames

Une lame émoussée procure des coupes lentes et inefficaces qui augmentent la surcharge du moteur, la production excessive d’éclats et les risques de rebond. C’est pourquoi il est conseillé d’avoir à portée de main quelques lames de rechange qui sont utiles lorsque les lames émoussées se font affûtées (voir la rubrique « Scies - Aiguisage et réparation » des Pages Jaunes). En fait, dans le cas de nombreux types de lames, l’achat de nouvelles lames est plus économique que l’affûtage des lames. La gomme durcie sur la lame ralentit la coupe. Utiliser du kérosène, de la térébenthine ou du nettoyeur à four pour enlever la gomme. DeWALT fabrique une gamme complète de lames et les lames suivantes sont vendues au centre de service de la région. EXAMINER LES LAMES AU CARBURE AVANT DE S'EN SERVIR. LES REMPLACER AU BESOIN.

Nettoyage et lubrication

Se servir d'un savon doux et d'un chiffon humide pour nettoyer l'outil. Ne laisser aucun liquide s'infiltrer dans l'outil et ne jamais immerger l'outil.

L'outil est monté sur des roulements à billes et à rouleaux autolubrifiants qui ne requièrent pas de lubrication périodique. Il est toutefois conseillé de confier l'outil une fois par an à un centre de service pour faire nettoyer à fond, inspecter et lubrifier le boîtier des engrenages.

Accessoires

Les accessoires recommandés pour l'outil sont vendus séparément au centre de service de la région.

Pour couver un accessoire, priere de communiquer à l'adresse suivante, DeWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 ou composer le numero suivant, 1 (800) 4-DeWALT (1 [phone]). A. GUIDE DE REFENTE - se fixe sur le dessus du patin; permet des coupes en refente sans avoir à tracer la ligne de coupe au préalable. B. RAPPORTEUR - permet des coupes précises de à. C. GUIDE DE TRONÇONNAGE - pour coupes entre et. MISE EN GARDE : L'utilisation de tout accessoire non recommando peut être dangereuse.

Pour assurer la SECURITE D'EMPLOI et la FIABILITE de l'outil, n'en confir la réparation, l'entretien et les rajustements (y compris l'inspection et le remplacement des balais) qu'au personnel d'un centre de service DEWALT ou d'un atelier d'entretien autorisé n'utilisant que des pieces de rechange identiques.

Garantie limitée de trois ans

DeWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d'achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l'utilisation abusive de l'outil. Pour obtenir des simples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1800 4-DEWALT. Cette garantie ne s'applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un état ou d'une province à l'autre.

En plus de la présente garantie, les outils DeWALT sont couverts par notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN

DEWALT entretiendra l'outil et remplacera les pièces usées au cours d'une utilisation normale et ce, gratuitement, pendant une période d'un an à compter de la date d'achat, et la

Garantie de remboursement de 90 JOURS

Si l'acheteur n'est pas entièrement satisfait, pour quelle raison que ce soit, du rendement de l'outil électrique, du laser ou de la cloueuse DeWALT, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat, pour obtenir un remboursement intégral, sans aucun problème.

PRODUIT RÉNOVÉ : Tout produit rénové est couvert par une garantie gratuite d'entretien d'un an. Les garanties de remboursement sous 90 jours et garantie limitée de trois ans ne s'appliquent pas aux produits rénovés.

REEMPLACEMENT Gratuits DE L'ETIQUETTE: Si vos étiquettes d'advertisement deviennent illisibles ou sont manquantes, composez le 1-800-4-DEWALT pour obtenir une etiquette de remplacement gratuite.

7,6-15,2 15,2-30,4 30,4-45

240V 0-15,2 15,2-30,4 30,4-60,9 60,9-91,4

AMPERAJE

Marque: Numéro de série:
