KULLANIM KILAVUZU DW705 DEWALT

Bir DEWALT elektrikli aletini seçmisi bulunyorsunuz. Ürün gelistirme ve yenilemede yllarin deneyimi DEWALT'1 profesyonel kullanılar,isn en guvenilir partnerlerden biri haline getirmektedir.

Icindekiler

Teknik veriler	tr - 1
Avrupa Birlügli Şartnameye uygünlik beyanı	tr - 1
Güvenlik talimatlanı	tr - 2
Elektrik güvenlügli	tr - 3
Uzatma kablosu	tr - 3
Ambalajınçıkarma	tr - 3
Tanım	tr - 3
Montaj	tr - 3
Ayarlar	tr - 4
Kullanım talimatlanı	tr - 5
Bakım	tr - 8
Garanti	tr - 8

Teknik veriler

		DW704	DW705
Voltaj	V	230	230
Güç iletiyetacı	W	1.500	1.500
Bıçak Çapı	mm	305	30
Bıçak delişi	mm	30	30
Bıçak yüzı	min-1	3.800	3.800
Azami capraz kesim kapasitesi 90°	mm	200	200
Azami günye kepesitesi 45°	mm	140	140
Azami kesme derinligi 90°	mm	90	90
Azami meyilli capraz kesim derinligi 45°	mm	-	58
Gönye (azami konumlar)	sol	48°	48°
	sağ	48°	48°
Meyil (azami konumlar)	sol	-	48°
	sağ	-	3°

0^ gonye

Azami:yükbeklakte elde edilen genişlik 90 mm	mm	150	150
Azami genişlakte elde edilen:yükbeklik 200 mm	mm	58	58
45° gonye
Azami:yükbeklakte elde edilen genişlik 90 mm	mm	105	105
Azami genişlakte elde edilen:yükbeklik 140 mm	mm	58	58
45° meyil
Azami:yükbeklakte elde edilen genişlik 58 mm	mm	-	150
Azami genişlakte elde edilen:yükbeklik 200 mm	mm	-	43
Otomatik frem süresi	s	< 10,0	< 10,0
Ağırkık	kg	16,3	17,2
Sigortalar
230 V aletler			10 A

Bu kɪlavuzunpectrum, aʒaɪdaki semboller kullanlmiːtɪr:

Bu kılıvuzdaki talimatlara uyulmaması halinde, yaralanma, olüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik carpmasi tehlikesi oldugunu gosterir.

Avrupa Birliigi Şartnameye uygünlik Beyamı

DW704/DW705

DeWALT, bu elektrikli aleterlin 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55104, EN 55014, EN 61000-3-2, EN 61000-3-3'e uygun olarak tasarlandi gin i bayan eder.

Daha fazla bilgi icin, lütfen asağɪdaki adresden DEWALT ile temas kurun veya kɪlavuzun arkasinə bakın.

DIN 45635'e uygun olcumlendigiinde, ses siddeti seviyesi 86/188/EEC & 89/392/EEC'ye uygundur:

		DW704	DW705
LpA (ses Şiddeti) dB(A)*		90	90
LwA (akustik güüü) dB(A)		98	98

*kullanicin kulağnda

85 dB(A) ses siddeti (basinci) asildignda, kulaklarikorumakiocin gerekli onlemleri alin.

Bu aletin ivme karesinin ortalama ağırlıklı koki DIN 45675'e uygundur:

	DW704	DW705
	< 2,5 m/s2	< 2,5 m/s2

TÜV Rheinland

Vesika numarası

R 9610618

Mühendislik ve Ürün Gelişirme Müdurü Horst Großmann

X. fipssmaa

Güvenlik talimatlari

Elektrikli aletleri kullanirken daima, yangin, elektrik carpmasi ve yaralanma riskini azaltmak icin, ülkenizde uygulanabilecek güvenlik kurllarına uyun. Bu ürünü kullanma girisiminde bulunmadan.Once, asağdaki güvenlik talimatların dikkatle okuyun. Bu talimatları güvenlı bir yerde saklayın.

Genel Bilgiler

1 Calisma alaninizi temiz tutun

Daŋmɪk yerler ve tezgahlar kazaya neden olabilir.

2 Calisma alaninizin cevre kosullarina dikkat edin

Elektrikli alelteri rutubete maruz birakmayin.

Calisma alaninizi iyaiyadinlatn. Elektrikli aleteri, yanici svi ve gazlarin bulundugu ortamlarda kullanmayin.

3 Elektrik carpmasina karstönlem alin

Topraklanmıyüzeylere temastan kacınin

(Örn: borular, radyatorler, ocaklar ve buzdolaplan).

4 Cocuklar aletlerden uzak tutun

Cocuklarin aletle veya uzatma kablosu ile temasina izin vermeyin. Herkesi calisma alanindan uzak tutun.

5 Açık havada kullanıçın uzatma kaboları

Alet açık havada kullanıldığnda,daima açık havada kullanı�能özel yapilmı ve boyle olduğunu gösten bir damga taşanan uzatma kabolari kullanın.

6 Kullanımayan aletleri saklayin

Kullanilmayan elektrikli aletleri kuru, güvenli ve;cocukların ulasamayacàği bir yerde saklayın.

7 Uygun giyinin

Bol ebise giymeyin, takı takmayın. Hareketli motor parçaları bun行李ık kapabilir. Aşkı havada calışken, tercihen kaymaz tabanlı ayakkabı giyin. Şaçınüz uzunsa koruyucu baslık giyin.

8 Koruyucu gozluk takin

I\$lemin toz veya firlayan parcacicik yaratmasi halinde, yuz veya toz maskesi kullanin.

9 Maksimum ses siddetine dikkat edin

Ses siddeti 85 dB(A)'y aṣarsa, kulağɪnɪzɪ korumak için gerekli önlemleri alɪn.

10 Islediginiz parcayi iyi sabitleyin

Isglediginiz parcayi sabitlemek icin, iskence veya mengene kullanin. Bu hem daha guvenli olur, hem de iki elinizde serbest kalms olur.

11 Aşırı uzanarak calısmayın

Daimayere siki ve dengeli basmaya dikkat edin.

12 Aletin kazara calistirilmasina olanak vermeyin

Fişi takl aleti,parmaiginz tetikte taismayin.

Fişi takarken tetiǐgīn Čekili olmamasina dikkat edin.

13 Daima dikkatli olun

Yaptiŋniz iε dikkat edin. Insiyatifinizi kullanin.
Yorganken aleti kullanmayin.

14 Aletin fisini cekin

Aleti basıbos birakmadan once energjisini kesin vetamamen durmasınibekleyin. Aleti kullanmayacagıniz zaman, bakim yapmadan once veya aksesuarlanıdehyistirirken fisini;cekin.

15 Ayar anahtarlarin ve aparatlarin ickartin

Aleti calistirmadan once, uzerinde hicbir ayar anahtar ve aparatinin bulunmamasina dikkat edin.

16 Ise uygun alet kullanin

Küçük alet veya aksesuarlı, ağır hizmet tipl aletin gorevini yapmaya zorlamayın. Alet, imalat amacınu uygün olan,isi daha iyi vegüvenlı yapacaktı.

Dikkat! Bu kullanim klavuzunda tavsiye edilenlerin disinda aksesuar ve parçalarin kullanimi yaralanma riskiDOGURABILIR.

17 Kabloyu dikkatli kullanin

Asla aleti kablosundan tutarak taşimayın veya fişi;cekmek icin kabloya asılmayın. Kabloyu, 1s1, yag ve keskin kenarlardan uzak tutun.

18 Aletlerinize iyibakin

Daha iyi ve güvenli performans icin aletlerinizi iyi durumda ve temiz tutun. Bakim ve aksesuar degişi icin talimatlara uyun. Aletin kablosunu duzenli olarak kontrol edin ve hasarlı ise yetkili DEWALT servisine onartin. Uzatma kabolarını da duzenli kontrol edin ve hasarlı ise, yenileyin. Tüm komuta mekanizması n kuru, temiz ve yağlardan uzak tutun.

19 Hasarli parca kontrlu yapin

Aleti kullanmadan once, duzgün calisacağindan ve amaca uygun isleyeçinden emin olmak icin, ozenle hasar kontrlü yapın. Hareketli parçalarin ayarsiz olup olmadiğ veya tutukluk yapip yapmadıgün, kırı parça olup olmadigün ve calismasınt ekkileyebilecek diger durumlani kontrl edin. Hasarlı siperleri veya diger anizalı parçaları talimatlar uyarıncı onartin veya yeniletin. Tetigi anizalı ise, aleti kullanmayın. Tetigi yetkili bir DEWALT onarim merkezinde degistirin.

20 Aletinizi, yetkili bir DeWALT onarim merkezinde onartin

Bu elektrikli alet ilgili guvenlik kurallarina uygundur.

Tehlikeyi onlemek icin, elektrikli aletler, sadece kalifiye tekniysenler tarafindan onarilmaldir.

Gönye Testerleri ile ilgili Ek Güvenlik Kurallari

21 Siperlerin calismas

Testerenizdeki bıçak siperi, testere kolu indirildigiinde otomatik olarak kaldirilacak ve kol tekrar kaldirildigiinde bıçak uzerine incektir. Siper, bıçak degişirme ya da testerenin muayene edilebilmesi icin elle kaldirilabilmektedir. Testerenin kapal olmadigiHLaller dɪsinda siperi kesinlikle elle kaldirmayın.

22 Uçusan kýmíklar

Siperin on kisminda, kesimin görtulebilmesini säglayan bir açıklik bulunmaktadir. Siper açıkligınin, kýmikları firmalamasını buyuk olçüde azaltmasına ragmen, siperdeki aralıkldan fırlayabilecek kýmık ve parçacıklarara karş Koruyucu gozluk takilmalidir.

23 Testere bıçakkı

Bicagin dogru yonde donmesine dikkat edin.
Bicagin keskinc kalmasin saglayin. Onerilenden dahabuyuk ya da kucuk capli bicakalr kullanmayin.
Dogru bicak olculeri icin teknik verilere bakin.

24 Bicak siperleri

Testereyi, siperler yerinde olmadan calistirmayin.

25 Ellerinize dikkat edin.

ellerinizi, testere bicaignin hareket yonunden uzak tutun. Testere elektrige bagligyken, kesinlikle ellerinizi bicak bolgesine uzatmayin.

26 Motorun durdurulmasi

Salteri acmadan once bica gik kesilecek parcadan kaldirn.
Calisan makineyi aniden durdurmak icin kesinlikle bica g
bir aley da baska bir cisimle sikistirmaya calismayin.
Fana, motor saftini engelleyecek herhangi bir cisim dayamayin.yerlestirmeyin.

27 Bicak ve flanslarin bakim

Bicak ve flanslarin temas yuzeylerinin temiz olmasina dikkat edin ve bunlari sikistirmak icin her iki civata anahtarlarim kullanin.

Elektrik güvenligi

Elektrik motoru, sadece tek voltaja uygun imal edilmistir. Daima, sebeke voltajin, aletinizin utunde yazili olan voltajla ayin olmasina dikkat edin.

DEWALT aletiniz, EN 50144 uyarinca Çift yalıtm;lɪdɪr, bu nedele topraklanması gerektirmez.

Kablo ya da Fişin degiştinilmesi

Kablo ya da fişi degişirirken, Çiplak bakir tellerin arz ettiği tehlikeye sekskat ediniz.

Uzatma kablosu

Uzatma kablosu kullanmadan once, geşek ve Çiplak iletken, kotü böglantı, hasarlı yalıtm kontrlü yapın. Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Ambalajdan cikarma (sekil A1 & A2)

Testereyi, taşima kolundan (9) tutarak dikkatli bir sekilde ambalajindan Çikartı.

Pakete aṣaḍaki kalemler dahildir:

1 Monte edilmiş gonye testeresi
1 Bićak somun anahtarı
1 305 mm TCT testere bicaq
2 Mengeneler (yalnizca DW704'de)
1 Kullanim klavuzu
1 Ayrntli eskiz

• I§lem kolunu (1) aşağıya bastırın ve kilit pimini (28) seksil A2'de gosterildigi gibi Çekin.
• Uyguladiginiz baskiyir biraz azaltin ve kolun sonuna kadar kalkmasina izin verin.

Tanim (sekil B1-B3)

B1

1 Islem kolu
2 Hareketli alt siper
3 Sağ ayna
4 Gonye s1k1stirma dugmesi
5 Gönye mandali
6Gonyeolcegi
7 Solayna
8 Tezgah montaj delikleri
9 Taşıma kolu
10目前为止的Kilidini acma kolu
11 Arka alt siper
12 Meyil ölçëgi (yalnizca DW705'de)
13 Asma kilit deligi
14 Motor kutusu
15 Mil kilidi Düɡmesi
16 Firca muayene kapaqi
17 Tetik salter

B2

18 Bicak somun anahtari
19 Aci konumu engeli (yalnzca DW705'de)
20 Toz musluğu
21 MEyil sɪkɪstɪrma kolu (yalnizca DW705'de)
22 El yuvasi
23 Sol üst ayna sɪkɪstɪrme duɡmeleri (yalnɪzca DW705'de)
24 Üst siper
25 Dikey konum ayar engeli (yalnizca DW705'de)
26 Meyil konumu ayar engeli (yalnizca DW705'de)
27 Kesik plakasi
28 Bashi alt konumda tutma pimi

B3

29 Calisma destegi uzantisi
30 Ayarlanabilir uzunluk engeli
31 Islenecek parca mengenesi
32 Toz torbas1

Montaj

Montajdan öncé mutlaka aletin fişini Çekin.

Motor ve siperler tabana monte edilmiş durumdadir.

Tezgaha montaj (sekil C1 & C2)

• Makinenin dört ayagindá, tezgaha montaja olanak saglayand delikler (8) mevcuttur. İki ayrì boydaki vidalar yine iki ayrì boy cívata (33) kullanlabilmesini sagliyor. Deliklerden yalnizca birinin kullanilmasi yeterlidir. Testerenin yerinden oynaması onlemek icin daima síkica öomte etmeye özen gosterin. Testerenizin taşınabilme Özelliklerini daha da artırabilirsiniz: Testereyi, 12.5 mm ya da daha kalın bir kontrplak parçasina monte ederek, bu plaka üzerinde calisma tezgahıniza mengenerlerle tespit edebilir ya da kolayca böcka bir calisma yerine taşıyabilirsiniz.
• Testereyi yukarıda anlatildıriage sekilde kontrplak levşına tespit ederken, tespit cıvatalarınin plakanın altindan çikmamasına dikkat edin. Plaka, calisma tezgahınin üzerinde bir sekilde oturabilmelidir. Testereyi herhangi bir calisma tezgahına tespit ederken, mengeleri, tespit deliklerinin bulundugu sıkırmı gobeklerine yerleştinir. Mengenelerin bu gobeklerin淀粉indaki noktalara yerleştlirmesi testerenin calismasınl olumsuz etkilemektedir.
• Testere bicaaginin kesilen malzemede sikismasinin ya da kesim hatalarinin onlenmesi icin testerenin yerlestirildigi yüzeyin engebeli olmamasina dikkat edin. Testere tezgah üstunde oynuyorsa, testere ayaginin alta nce bir kumas parcasi yerlestirerek testerenin sabit durmasini saqlayin.

Testere bicaaginin takilmas1 (sekil D1 - D7)

• Alt siperi (2) salmak icin baslik kilidini açma kolunu (10) bastirin ve alt siperi mumkun oldugu kadar yukariya kaldirin.
• Siper dirsek vidasini (35), açilí kõse parcasi (36) vidanin basi (38) ile siperarasindan gecebilecek kadar gvsetin. Bu siper dirseğinin (37), bçak tespit vidasina (39) erisime izin verecek kadar yükseltilmesini saglayacaktir.
• Alt speri yukaranda tutarak, diger elle mil kilit dügmesine (15) basin. Sonra takimdaki bıçak somun anahtararylva (18) soldaki yivli bıçak vidasini (39) staat yönunde cevirerek gezetin.

Mil kilidini kullanmak icin, sekilde gosterildigi gibi duğmeye basin ve mili, kilit yerine oturana kadar elle cevirin. Milin donmesini onlemek icin kilit duğmesini baslɪ tutun.

• Bıçak tespit vidası (39) ve dış flanş (40) Çıkartın.
• Testere bicaagin (41) iç flan (43) üstunde bulunan destege (42) takn. Bicaag in alt tarafinda kalan dislerin testerenin arka kismna (operatorunaksi yonunde) bakmasina dikkat edin.
• D15 flan(40) yerine takin.

• Bıçak tespit vidasını (39),/DDer elinizle alt speri yukarıda ve mil kilidini kapalı tutarak, saatin aksi yönunde cevirerek sikiştin.

• Siper dirsegini (37), açlɪ kǒse parcasɪ (36), siper direseşī vidasɪnɪn (35) bɑsɪ altɪna gelene kadar aşağɪya hareket ettirin.

• Siper dirsek vidasin1 sikistirn.

Bicak donerken mil kilit pimine kesinlikle basmayin. Siper dirsejini asagida tutun ve bicaigi taktktan sonra siper dirseji vidasin iyice sikstirin.

Ayarlar

Ayarlardan once mutlaka aletin fisini cekin.

Gönye testereniz fabrikededoğanbir sekilde ayarlanmistr. Bu ayarin, nakliyat ve taşima ya da baska bir nedenden dolayi yeniden yapilması gerekirse, testerenizin ayari icin asağidaki talimatlan uygulayin. Bu ayarlar bir kez yapildiktan sonra sabit kalacaktir.

Arka alt siperin ayarlanmasi (sekil E1 - E3)

• Arka alt siperin (11), bićak (41) merkezde ve her iki yana esit uzaklíkta olacak sekilde konumländirilmı olduğuna dikkat edin.
• Iki viday1 (44) gezetip siperi hareket ettirerek gerektigi gibi ayarlayin (sekil E2).
  Heriki vidayiyice siktirin.

Siperi hicbir zaman cikartmayin.

Kesigin acilmas1 (sekil B2, F1 - F4)

Gönye testerenizi ayarlamak ve kullanmak amaciyla bicağa boşluk-SAğlamak icin, kesik plakasında (27) bir oluk (45) açmanı gerekiyor.

• Testereyi 0^ gonyeye ayarlayin.
• Testereye en az 25 mm x 152 mm x 305 mm boyutlarinda bir hurda ahsap parcasi (46) yerleştin.
• Bāsliŋ salmak icin baslik kilidini acma koluna (10) basin.
• Testereyi calistirin ve bicaagin tam hiza ulasmasin bekleyin.
• Testere kolunu gidebildi'i kadar aşağıya cekin ve yavaşacurhda ahsap parcasinī ve kesik plakasinı kesen.
• Testereyi kapatin ve testere kolunu kaldirmadanforces bekleyin.

DW705 - Kesigin 45^ Meyilli kesimler 参数 genisletilmesi

• Sɪkɪstɪrma duğmelerini (23) gevsetin ve aynanın (7) sol üst kɪsminı sonuna kadar sola itin.
• Meyil sikiSTMma kolunu (21) gevsetin. Meyil açisɪn 45°'ye ayarlayip meyil sikiSTMma kolunu (21) sikiSTMn.
• Testereyi calistirin ve bicağın tam hiza ulasmasini bekleyin.
• Kolu aśaṅγiça cekin ve yavaşa ahsap ve kesik plakasi iciinden kesin.
• Aynanin (7) sol tarafin, testere kolunun yukari-aşagıya hareketi engellemeden, testere bicağına en yakın konumda olacak sekilde ayarlayin (Bakiniz "Aynanin ayarlanması").
• Aynayi her iki Düğmeyi (23) kullanarak tespit edin.

Bicagin kontral edilmesi ve aynaya gore ayarlanmasi (sekil G1 - G4)

Gonye kolunu (47) salmak icin once gonye siki sterma duugmesini (4) gevsetin ve gonye mandalin (5) yukariya dokru siki sterin.
Gonye kolunu, mandal 0^ gonye konumda kavrayana kadar cevirin. S1kistirma duugmesini sikmayin.

• Balaigi, testere bicaig kesiige (45) temas edene kadar asaglya cekin.
• Aynanin (7) sol tarafina ve bicağa (41) bir kare blok dayayin (sekil G3).

Kare blokun bıçak dislerine temas etmemesine dikkat edin.

Testere bicaagaynaya tam olarak 90^ aciyla bakmyorsa:

• Üç vidayı (49) gezşetin ve olçek/gönye kolu takımını, kare blok ile olçuldügünde bıçak ile aynaarasında 90°'lik bit aça olusana kadar saga ya da sola hareket ettinir.
• Viduali (49) sikn. Bu arada gonye gostergesinde gosterilen degerleri dikkate almayin.

Gönye östergesinin ayarlanması (sekol G1 - G3, H1 & H2)

Gonye kolunu (47) salmak icin siki stirma duğmesini (4) geşetin ve gonye mandalini (5) siki stirin.
- Gönye goßergesini (51) sífır konumuna ayarlamak icin testere kolunu sekil H1'de goßerbildigi gibi hareket ettinir.
Gonye kolunu sifir noktasinin ötesine cevirerek, gonyesikistirma duğmesi gezek durumdayken, gonye mandalininyerine oturmasini saglayin.
- Izleme araligiindan (52), gõsterge (51) ve gönye ölçegrini (6) izleyin (şekil H2). Gõsterge tam olarak sifiri gõstermiyorsa, plastik kalibin (53) herhangi bir tarafinda duz uclu bir tornavida ile sag ya da sol taraftan haficse sikiştirin.

Bicagin kontrol edilmesi ve tezgaha gore ayarlanmasi

Blokun, bıçak disleri uzclarına degmemesine dikkat edin.

DW704 - Bu makinanin ayarleri fabrikada yapilmıştir vedehyistirilmeleri gerekmemektedir.

DW705 -Meyil engeli ayari (sekil J1-J8)

• Meyil sikiistirma kolunu (21)GeVsetin.
• Açı konumu engelinin (19) dikey konum engeli ayarına (25) bakmasını-SAğlamak icin gonye kolunu-SAg ayatıın.
• Saç tespit somununu (54) ve engeldeki (25) vidayı gezetin.
• Meyil kutusu ve tezgahtaki kertikleri (61) sekilde gosterildigi gibi birleşirin.
• Iki kutuyu birleşirmek içın 6,35 mm'lik bir matkap ucununduz ucunu kertiklere yerleştin.
• Sağ meyil engeli vidasın (25), matkap ucu kertiklerin (61) icindeyken, açı konum engeline (19) sıkıca temas edene kadar saat yönünün aktse cevirin.
• Meyil sikiistirma kolunu sikiistip matkap ucunu Çikartı.
• Engel vidasin (25) yerinde tutarak siki stirma somununu (54) tekrar siki stirn.
• Meyil östergesi (55) meyil ölçegrinde (12) sifrī gōstermiyorsa, gōstergeyi (55) tutan vidayī (56) gezşetin ve gōstergeyi kayırın.
• Kolu, bıçak (41), kesik plakasindan (27) hafifçé dheyiaya Çiçakac seksilde indirin.
• Tezgah üztüne bir kare blok (48) yerleştin ve bıçaga (41) dayayın. Tezgaha bir kare blok (48) yerleştin ve bıçaga (41) dayayın.

Ölçüm sonucunun yanlış olmasını onlemek icin blokun bıçak dislerine temas etmemesine dokkat edin.

• Bicak ile tezgaharasindaki aci dik degilse, bicaaagaanda anlatldigi gibi ayarlayin:
• Bicagiga kaydirmak icin
• Bićakile bloku birleşirmek icin alttaki viday (63) gezetin.
• Üstteki vidayi (62) sikişirin.
• Bçaçı sola kaydirmak icin
• Üstteki vidayi (62) gezşetin.
• Alttaki viday1 (63) sɪkɪstɪrɪn ve bɪçəgɪ bloka dayayɪn.
• Üstteki viday1 (62) sikişirin.

Her iki ayarin sabit kalmasi açisindan, vidalarin iyice sikilmis olmasina dikkat edin.

DW705 - Aynanin ayarlanmas1 (sekil K)

Aynanin (7) sol tarafinin üst kismi, testereye 48^ lik sol meyil yapabilecek açıkılgı sağlamak icin sola.Doğru ayarlanabilmektedir. Aynayı ayarlamak icin:

• Iki plastik Düğmeyi (23) gezetin ve aynayı sola kayırın.
• Testere kapaliyken bir deneme calismasi yapin ve gereken açikligi kontrl edin. Aynayı, kesilecek parçayı en iyi seksilde desteklerken testere kolunun yukariya-aşağıya hareketini engellemeyecek sekilde bicağa en yakin konuma ayarlayın.
• Düğmeleri iyice sıkın.
• Kesim tamamlandiktan sonra aynayi tekarr saga cekin.

Aynanin sol tarafindaki kilavuz oluk (58), sekil K, talasla dolabilir. Olugu bir cubuk ya da basincli havayla temizleyin.

DW705 - Meyil açisının kontrol edilmesi ve ayarlanması (sekil K, L1 - L4)

• Sol aynanin tespit duğmelerini (23) gezşetin ve sol aynanin üst tarafim sonuna kadar sola kaydirin.
• Meyil tespit kolunu (21) gezsetin ve testere kolunu, aça konum engelinin (19) meyil konum ayar engelinin (26) üzerine gelene kadar sola Çekin. Bu 45^ Meyil konumdur.
• MEyil östergesi (55) késin olarak 45^ y i östermiyorsa, testere kolun un ayar bozulmş demektir.
• Testere kolunu ayarlamak icin, sekil L2'de gosterilen meyil konumu ayar engeli (26) üzerindeki tespit somunu (59) gevsetin.
• Engel vidasin1, 45^ gosterene ve aci konum engeli (19) meyil konumu ayar engeline (26) dayanana kadar yukariya ya da asaigya dogru ayarlayin.
• Tespit somununu (59) iyice sikişirken vidayı sabit tutun. Meyil goftergesini ayarlamayın.
• Ayar vidaları, 3^ sag Meyil ya da 48^ sol meyil elde etmek icin, testere kolunun hareketini engellemeyecek sekilde ayarlanmaldir. Kesimler tamamlandıktan sonra engel tertibatları yaniden ayarlayın.

Kullanim talimatlari

Daima güvenlik talimatlarına ve uygulanan kurllara uyun.

Kullanmadan once:

• Uygun testere bıçaklarını takın. Çok aşınmış bıçaklar kullanmayın. Testerenin azami devir hizı, testere bıçagının devir hizindan fazla olmamaldır.
• Kesilecek parçayı tespit edin.
• Bu testereyle, ahşabin yanisira birçok demir icermeyen malzemeler de kesilebilmesine ragmen, bu kullanim talimatlari yalinizca ahsap kasimiyle ilgilidir.

Ayni esaslar diger malzemeler icin de gecerlidir. Butestereyle demir iceren malzemeler (demir ve celik) ya da duvar malzemesi ksemeyin! Aşindirici zimpara diskleri kullanmayın!

• Cok kucuk parçalar kesmeye calismayin.
• Bicagin serbeste kesmesine olanak taniyin. Testereyi zorlamayin.
• Kesime sekslamadan once motorun tam hiza ulasmasinibekleyin.
• Tüm tespit Dügmeleri ve sikişkıma kollarınin kevrar durumda olmasına/DDKKAT edin.
• Kesik plakasi kullanmaya özen gocterin. Kesik araligi 9 mm'den daha genisse testereyi kullanmayin.

Makinenin açilip-kapatilmasi (sekil M1 & M2)

• Testereyi calistirmak icin, sekil M1'de gosterildigi gibi tetik saltere basin.
• Testereyi durdurmak icin tetigi birakin.
• Calistirma tetigini açık konumda kitlemek icin bir tertibat mevcut degildir. Ancak testereyi kapal konumda kitlemek üzere bir asma kilidin tekılabileceşi bir delik (13) mevcuttur.

Dikey diz capraz kosim (sekil B1, B2 & N)

• Gönye siki stirma dügmesini (4) gezetip gonye mandalini (5) yukariya dokru siki stirin.
  Gonye mandalin 0° konumunda kavratin ve gonye siki stirma dugmesini sikn.
• Kesilecek ahsap parcasinaynaya (3 & 7) dayayin.
• I\$lem kolunu (1) kavrayin ve testere basligini salmak icin baslik kilidini acma kolunu (10) bastirin. Motoru calistirmak icin tetik salterine (17) basin.
• Bıçalık ahşabı kesmesi ve plastik,isik plakasin (27) girmesi icin testere basligı nı asağıya bastirn.
• Kesimi tamamladiktan sonra, tetigi birakin ve basligi yukariyaDOGRU park konumuna cekin.(17)

Dikey gonye capraz kosimi (sekil G1 & G2, 0)

• Gönye siki sterma Düğmesini gezşetin ve gonye mandalim yukariya.Doğru siki sterin. Baskiiga saqa ya da sola istenen aciya cekin.
  Gonye mandalotomatikolarak 15^ 22,5°, 30^ ve 45^ konumlarina gelecekir. Bu açilarin disinda bir aça ya da 48^ isteniyorsa,bagliig sika tutun ve gonye sikistirma duğmesini iyice siki n.
• Kesime böşlamadan öncı, gonye sikiştirma duğmesinin iyice sikiştilmş olmasına.dkkat edin.
• Išlemi duz kesimde oldugu gibi yürṭūn.

Küçük bir off-cut ile bir ahşap parçasinı gonyelemek
içın, ahşabı, off-cut'in bıçgün aynaya bakan genisi
açırı tarafinda olmasına.dkkkat edin. Yani, sol ginye, off-cut sagda; sag gonye off-cut solda.

DW705 - Meyilli capraz kosim (sekol B2 & P)

• Sol taraftaki ayna siki sterma duğmelerini (23) gezetin ve sol aynanin üst kismim sonuna kadar sola Çekin. Meyil siki sterma kolunu salin ve istenen meyili ayarlayin.
• Meyil sikiistirma kolunu (21) iyice sikiistirn.
• Meyil açilari 3^ sagdan 48^ sola kadar seçilebilmekte ve sifir ile azami 45^ sag ya da sol gonye konumuna ayarli gonye kolu ile kesim yapilabilmektedir.
• I'slemi "dikeythuscaprazkesim"deki gibi yurutun.

Kesim kalitesi

Bir kesimin dizgün olması, kesilen malzemenin cini gibi bir dizi degişkene baglıdağı. KAlip Çi karma ve hassası gerektiren diaper ileçın;cok dizgün kesim gerektigiinde,keskinbir (60 disli karpit) bıçak ve yavaş,duzenli bir kesim hizl en iyisonuclan salıkayacaktı.

Kesilen malzemenin kesim sirasinda yurumemesine dikkat edin; parcayi sikica tespit edin. Testere kolunu kaldirmadan once daima bicagtin tamamen durmasin bekleyin. Kesilen parcanin arka kisminda hala kuçuk capl yirtilmalar oluyorsa, kesilecek ahsabin uzerine bir seloteyp seridi yapistirn. Kesimi seridin icinden yaptiktan sonra seridi dikkatli bir sekilde cikartin.

Beden ve el konumu (sekil Q1 - Q4)

Gönye testeresini kullanirken, beden ve ellerinizin.Doğru konumda olması kesimi daha kolay, daß kesin ve güvenli yapacaktır.

• Ellerinizi daima kesim bölgesinden uzak tutun.
• Ellerinizi bicaaga, 150 mm'den daha fazla yaklastirmayin.
• Kesim sirasinda parçayī tezgaha ve aynaya sɪkica bastirn. Ellerinizin konumunu, makine kapatildiktan sonra bıçak tamamen durana kadar degişirmeyin.
• Bicagin hareket yolunu kontrl etmek icin asil kesimden once daima (makine kapaliyken) deneme yapin.
• Ellerinizi sekilde gosterildi gibi capraz tutmayin (sekil Q4).
• Yere dengeli bir sekilde basin ve dengenizi muhafaza edin.
• Testere kolunu saga ya sola hareket ettirirken, harektit takip edin ve testere bicağı tarafinda durun.
• Bir kalem Çizgisini takip ederken siper açıklığindan (60) yönü kontrol edin.

Kesilecek parçanın tespit edilmesi (§ekil V1 - V4)

Demir karisimi olmayan metallerin kesiminde herzaman sikiştirici mengene kullaniz.

• Mümkün olduğu ölcüde, kesilecek parçayı testereye tespit etmeye calisin.
• En iyi sonuçları almak icin, bu testereyle kullanilmak üzere tasarlanan mengenyi (31) kullanı (saticınizdan aksesuar olarak temin edbilirsiniz). Kesilecek parçaları aynaya tespit edin. PArçayı, testere bıçının her iki yanında tespit edbilirsiniz. Mengenyi, aynanın yüz ve-SAğlam yüzeyine takın.

Uzun perçaların desteklenmesi (şekil B3)

• Uzun parçalar iar daima destek kullanin.
• En iyi sonucu elde etmek icin, testerenizin tezgah genisligini artiran calisma destegi uzantisin (29) kullanarak elde edebilirsiniz (saticinizdan aksesuar olarak temin edebilirsiniz). Uzun parcalari, uclarinin sarkmaması icin sipa ya da benzer donanimla destekleyin.

Çerçeve, kutu ve diger dört yüzlı projelerin kesilmesi (şekil R1 & R2)

Sülü kalıplar ve Dennis celegeleer

Testerenize tam olarak hakim olabilmek icin hurda ahsaparçalarıyla birkac baist kesim denemesi yapın. Testereniz,sekil R1'de gosterilen gibi eğimi l Korea cesimleri icin en uyguncihazdir. Sekilde gosterilen eklem, farkl meyil (DW705) ya da gonye ayarları kullanıRAR yapilmıstir.

DW705 - Meyil ayarınn kullanilması

Her bir plaka icin 45^ olarak ayarlanan meyil, 90^ lik bir kose olusturmaktadir. Gonye kolu sifir konumuna kitlenmistir. Ahsap parca, genis duz tarafi tezgaha, dar kenari ise aynaya bakacak sekilde yerlestirilecektir.

Gönye ayarın kullanılmazı

Ayni kesim, kesilecek parçanin genis yüzeyi aynaya karşıyerleşirilerek sag ve sol eğimle de yapilabilmektedir (sekil R2).

İki;cizim (sekil R1 & R2),yalnizca dört yüzlu nesneler icindir. Gönye ve meyil açiları, yüz sayısinin artıına böglı olarakdehyşmektedir. Aşaqıkaki tabloda, bir dizi farklı sekiller icin geçerli açlar belirtilmistir. Bu sekillerin yüzlerinin esit uzunlukta oldugu varsayilmaktadır. Tabloda gosterilmeyen sekillerin gonye ya da meyil açiların belirlemek icin 180°yi seklin toplam yüz sayıına bölün.

Yüz sayıslı	Gönye ya da meyil中国特色
4	45°
5	36°
6	30°
7	25,7°
8	22,5°
9	20°
10	18°

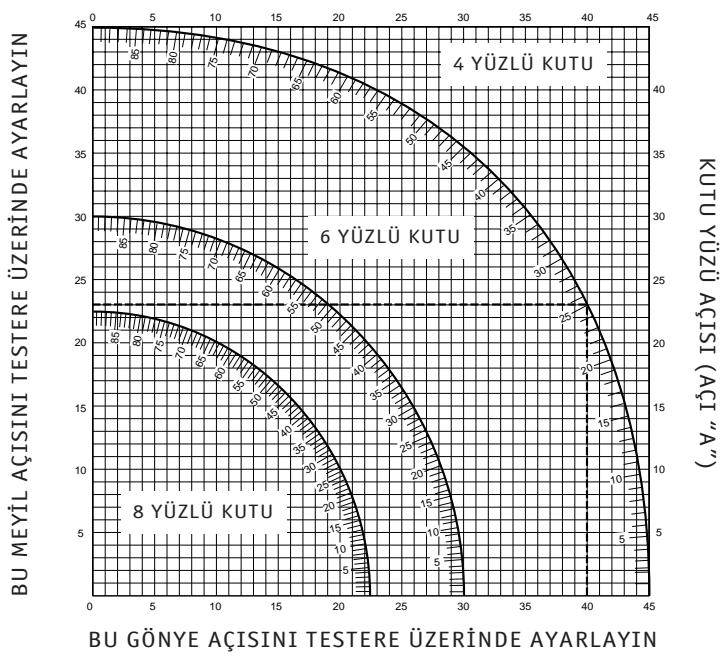

DW705 - Bileşik gonyelerin kesilmesi (sekol S1 & S2)

Bileşik gonye, gonye açısı (sekol R2) ve meyil açısinin (sekol R1) birlikte kullanıldı).(bir kesim Tür)dür. Bu kesim Türüyle, Bu kesim Türüyle, eğiml kenarlar olan cereve ve kutularin yapimi icin kullanilmaktadir, bknz. sekil S1.

Kesim açısinin, kesimden kesimedehyşmesi halinde, meyil sıktımaDMIgmesi ve gonye sıktıma dügmesinin Güvenli bir sekilde sıktıilmasina dokkat edin. Bu dügmeler, gonye ya meyildehyşirildikten sonra sıktıilmaldir.

• Aşaqidaki tablo, en*cok kullanıan bileşik gonye kesimleri icin.Doğru meyil ve gonye ayarlying seçmede size yardıncı olacaktır. Tabloyu kullanmak icin, projenizin istenen "A" aşıni (sekol S2) seçin ve bu açıyı tablodaki uygun eğri üzerinde bulun. Bu noktadan, tabloyu aşaqıya.Doğru takip ederek.Doğru meyil aşını bulun ve diz;cizgiyi takip ederek.Doğru gonye aşını bulun.
• Testerenizi bu açlara ayarlayin ve birqac deneme kesimi yapın.
• Kesilen parçaları birlestirmeyi deneyin Örnek: 25 dhe acılı ve dört:yüzlı bir kutu yapmak icin (açı "A", sekil 32) üstteki eğriyi kullanı. Egri olçü uzerinde 30'u bulun. Testerenin (23) gonye açısinı bulmak icin, eğriyiksen yatay;cizgiyi her iki yonde takip edin. Ayni sekilde, testerenin meyil açı ayarın (40) bulmak icin eğriyiksen dikey;cizgiyi yukariya ya da asağıya.Doğru takip edin.Testere ayarlarıdenemek icin birkaç hurda ahsap parçası uzerinde kesim yapın.

Cift dizili gonye olcegi (sekil T1 & T2)

Gönye ölçeginde, kolaylík saglayan iki rakam dizisi

bulunmaktadir, bknz. sekil T1 & T2. Testere biçagı ynaya dik acıyla baktı,ginda bir olçekte 0^ gosterilmektedir.

Bu konumda diger olcekte 90^ gosterilir. 0^ olcegi (buyuk rakamlar on kenara daha yakindir) aciilarin hesaplanmasi icin kullanilmaktadir. Doogr gcnye acisini hesaplamak icin, 180^ yi kutu ya da cerceve yuzeylerinin sayisina bolun. Ornekler icin yukaridaki tabloya bakin. 90^ olcegi (0^ olcegi arndaki kucuk rakamlar) kutu ya da cercevenizizin bir kosesi bir iletkiyle olcuildugunde kullanilmaktadir.

Örneğin, 8 yüzlu bir kutunun kösesini olçkıgünuzde ilekti 135^ österecektir. Doğru gonye ayarı nı tespit etmek icin olçüm değerini ikiye bölvun. Bu ornekteki.Doğru gonye ayarı 67. Bu açıyı 90° olçeginde ayarlayın.

Testereniz, kesim hassasiyetini arttiran bir verniyer ile donatilmistir. Verniyer, kismi dereceler (1 / 4^,1 / 2^,3 / 4^) gerektiren ayarlar icin, en yakin 1 / 4^ ye (15 dakika)yakin gonye acilarin tam olarak ayarlanmasini saglamaktadir. Verniyeri kullanmak icin asağnda belirtilen islemleri uygulayın.

• Istenilen verniyer isaretini, aşağnda belirtildigi sekilde gonye olçegindeki en yakın derece isaretyle birleşirin. Plastik verniyer levhası üzerinde 1/4^ , 1/2^ , 3/4^ ve 1^ *içın isaretler bulunmaktadır. Yalnizca ° ve 1/2^ acılan numarayla belirlenmistir.
  Örneğin gonye kesimi yapmak istediginiz açı 24 1/4° sag olsun.
  Gonye testeresini kapatin.
• Verniyerdeki merkezi czigiyi, gonye ölçegindeki istenen en yakin tam dereceyle birleşirerek gonye açisini istenen en yakin tam dereceye ayarlayin, sekil U1. Sekil U2'yi dikkatle inceleyin. Gösterilen ayar, 24^ sag gonyedir. Ek bir 'lik ayar icin gonye sikiştirma kolunu sikiştirin ve koludikkatle saga dondürün, ta ki ' verniyer isareti gonye ölçegindeki en yakin derece isaretiyle birlesene kadar. Buörnekte, gonye ölçegindeki en yakin derece czgisi 25^ tir. Sekil U3'de sag 24^ açis1 ayar Güsterilmektedir.

Saga gonye ayar:

• Kolu, uygun verniyer cizgisini gonye olçegindeki en yakin cizgiyle birleşirmek üzere saga hareket ettirerek gonye açisini artirin.

• Kolu, uygun verniyer cizgisini gonye olcegindeki en yakin cizgiyle birlestirmek uzere sola hareket ettirerek gonye açisini azaltin.

Sola gonye ayar:

• Kolu, uygun verniyer Çüzgisini Gönye olçegindeki en yakin Çüzgiyle birleşirmek Üzere sola hareket ettirerek gonyeaç,isın artıın.
• Kolu, uygun verniyer Çüzgisini Gönye olçegindeki en yakin Çüzgünyle birleşirmek üzere-SA gareket ettirerek gonye açını azaltın.

Kaide Kornisi Kesimi (sekil V1 - V4)

Dikey konum

• Kesim yapmadan-once testere kapaliyken bir deneme yapin.

Düz 90° kesimler (şekil V1)

• Ahsap parcasin, sekil V1'de gosterildigi gibi aynanin karssina yerlestirin ve sikistirin.
• Testereyi calistirin ve bicak tam hizina ulastiktan sonra kolu yavassa indirerek kesimi yapin.

45^ gonye kesimleri (sekil V2)

Kornisi, sekil V2'de gosterildigi gibi yerlestirin.
- Tüm kesimler, körnisin arka yüz ayanaya ve alt tarafı tabana yerleştilirerek yapilmalırdı.

Ic kose

-Sol taraf
45^ sol gonye.
- Kesimin sol tarafin koruyun.
-Sag taraf
45^ sa'gonye.
- Kesimin sag tarafin koruyun.

DIs kose

-Soltaraf
45^ saq gonye.
- Kesimin sol tarafin koruyun.
-Saag taraf
45^ sol gonye.
- Kesimin sag tarafin koruyun.

DW705 - Meyilli yatay konum (sekil V3 & V4)

Kesimi yapmanın bir BAÇA yolu da, 0^ gonye ve 45^ meyilli kesim yapmaktı. Testereniz 200 mm genişliginde bir meyil kesebilmektedir. Tüm kesimler 45^ meyil ve 0^ gonye ile yapilmaktadir. Tüm kesimler, körnişn arka tarafa,—düz bir sekilde testereye yerleştinirerek yapilacaktı, sekil V3 and V4.

Ic kose

-Sol taraf
- Kornisi, üst tarafi aynaya gelecek sekilde yerleştinir.
- Kesimin sol tarafin koruyun.
-Saag taraf
- Kornisi, alt tarafi aynaya gelecek sekilde yerleştinir.
- Kesimin sol tarafin koruyun.

DIs kose

-Sol taraf

• Kornisi, alt tarafi aynaya gelecek sekilde yerleştin.
• Kesimin sag tarafin koruyun.
  -Sag taraf
• Kornisi, üst tarafi aynaya gelecek seksilde yerleştinir.
• Kesimin sag tarafin koruyun.

Testere Bicaklari

Yukarıda belirtilen kesim sonuçların elde edbilmek yüz daima 30 mm mil delikli 305 mm'lik testere seksakları kullanın.

Demir karişimi olmayan metallerin kesim tarzi

Demir karişimi olmayan metallerin kesiminde testereniz sadece kose kesimi modunda bulundurulmaldir. Demir karişimi bulundurmayan metallerin kesiminde biselajı kesim ve bileşik kose birleşirme kesimleri yapilmaması tavsiye edilmektedir. Makinanı demir alasımli metallerin kesiminde kullanmayıniz.

Demir kariismsiz metallerin kesiminde sikiştiric mengene kullaniniz. Kesilen parcanin iyice mengene ile sikiştirlip sikiştirilmadigindan emin olunuz.
- Sadece demir alasimi metal kesimine uygun testere bicağı kullanız.
- Yaqlayi cim addeler kullandiginizda sadece cila veya temizleyici sprey kullaniniz. Emulsiyon tipi si vimaddeleri kulanmaktan kaqininiz.
Metal parçacıkların yaratabileççi artık madde tehlikesine onlem olarak FI veya DI tipi aktarma cihazını makina ile elektrik ağı arasına baglıyunüz.

FI ayracı aşagidaki özellijklere haiz olmalidir.

voltaj rejimi	230 V
akım rejimi	16 A
tepki süresi	< 15 ms
bileşim amperi	30 mA

DI ayracı asagidaki özellijklere haiz olmalidir.

DIN VDE 0661
voltaj rejimi	230 V
akım rejimi	16 A
bileşim amperi	30 mA
tüm kutupların devre Dennis kalması L+N+PE
PE ekrana yansıması
en Dennis kalma

Uygun aksesuarlar konusunda daha fazla bilgi icin bayinize basvurun.

Taşima (sekol A2 & B1)

Gönye testeresini kolayca taşıyabilmeiniz icin, testere kolumun üstunde bir taşima kolu (9) bulunmaktadir (şekil B1).

• Testereyi taşimak icin (sekil B1), kolu indirin ve tespit pimine (28) basin (sekil A2).
• Testereyi taşimak ilen daima, sekil B2'de gosterilen taşima kolumu (9) ya da el girintisini (22) kullanı.

Uzerinde bıçak bulunan testere kolu, kesik plakasi, kesilmeden tam olarak indirilememektedir. Testereyi, kesik plakasin i kesmeden once taşimak istiyorsaniz, testere bıçaini Çiartin.

Bakim

DEWALT elektrikli aletiniz, minimum bakimla uzun sure calisacak sekilde imal edilmistir. Her zaman sorunsuz calismasi, alete gerekli bakimin yapilmasina ve duzenli temizlige baglidir.

Yaglam

Elektrikli aletiniz, ek yaglama gerektirmez.

Temizlik

Havalandirma kanallarin temiz ve açık olmasına dikkat edin ve aletin govdesini)duzenli olarak yumusak bir bezle temizleyin.

Eski alelter ve cevre

Aletinizi, yetkili bir DeWALT bakim servisine getirerek cevreye zarar vermeden imha edilmesini saglayin.

GARANTI

- 30 GÜNLÜK RISKSIZ MÜSTERI MEMUNÜYETI GARANTİSİ

DEWALT ağır hizmet tiplendüstriyel aletinizin performansisi tam olarak tatmin etmiyorsa, 30 güncinde takas icin yetkili bayinize gerigöTÜrebilirsiniz. Satin alma belgesinin ibraş Şartır.

- UCRETSIZ BIR YILLIK SERVIS KONTRATI

Bir yllik tam garantiyek olarak,tum DEWALT aletleri bir yil sureyle icretsis servis destegine de sahiptir. Satin almatarihinden itibaren bir yil icinde yaplan hiçbir onarim ve koruyucu bakim isleminden isçilik icreti almamaktayiz. Satin alma tarihin belgelenmesi sartir.

BIR YILLIK TAM GARANTI

DeWALT aigir hizmet tiplendustriyel alelteri, satis tarihinden itibaren bir yil sureyle garantilidir. Hatal malzemeden veya iscilikten kaynaklanan tum anzalar ucretsiz onarlr. Lutfen aleti herhangi bir yetkili DeWALT veya Black & Decker servis merkezine gonderin, ya da bizzat basvurun.

Bu garanti aşaqidakileri kapsamaz:

• Akesesarlar
• Baskaları tarafindan yapilan veya girişimde bulunan onarilmardan kaynaklanan hasar
• Yanlş kullanim, ihmal, eskime ve aşınmadan, alet üzerindedehyisiklik ve amaç dɪsɪ kullanımdan kaynaklanan.cz.

Size en yakın yetkili DEWALT tamir acentesi,—in lütfen bu kılıvuzun arkasında bulunan uygun Telefon numarası nıkullanın.

ΓΩNIAKO ΠPIONI DW704/DW705

Oερμα σουγχαπήρια!

i Ea a ano ta uynxavmaTa mC DEWALT.

H noluxpvn eptepia Tc DeWALT, n ouvexn c EeAeIeTow npoiovtw nC kai n eapapoyn kaivotouw tv NkAioTuV evav ano Touc nio aEioniotous ouvepyateS tw EaayEmaTuV.

περεχόμενα
