MANUALE UTENTE DW705 DEWALT

Siete entrati in possesso di un Elettrotensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti DeWALT uno degli strumenti più affidavitili per l'utilizzatore professionale.

Indice del contentuto

Dati tecnici	it - 1
Dichiarazione CE di conformità	it - 1
Norme generali di sicurezza	it - 2
Norme di sicurezza elettrica	it - 3
Impiego di una prolunga	it - 3
Disimballaggio	it - 3
Descrizione	it - 3
Assemblaggio	it - 3
Regolazione	it - 4
Istruzioni per l'uso	it - 5
Trasporto	it - 8
Manutenzione	it - 8
Garanzia	it - 8

Dati tecnici

		DW704	DW705
Tensione	V	230	230
Potenza assorbita	W	1.500	1.500
Diametro lama	mm	305	305
Alesatura lama	mm	30	30
Velocità max. lama	min-1	3.800	3.800
Capacità max. di taglio a 90°	mm	200	200
Capacità max. di taglio a 45°	mm	140	140
Profondità max. di taglio a 90°	mm	90	90
Profondità max. di taglio a 45°	mm	-	58
Taglio obliquo (posizioni max.)	sx	48°	48°
	dx	48°	48°
Taglio inclinato (posizioni max.)	sx	-	48°
	dx	-	3°
Taglio obliquo a 0°
Larghezza risultante ad altezza max. 90 mm	mm	150	150
Altezza risultante a larghezza max. 200 mm	mm	58	58
Taglio obliquo a 45°
Larghezza risultante ad altezza max. 90 mm	mm	105	105
Altezza risultante a larghezza max. 140 mm	mm	58	58
Taglio inclinato a 45°
Larghezza risultante ad altezza max. 58 mm	mm	-	150
Altezza risultante a larghezza max. 200 mm	mm	-	43
Tempo di frenatura automatica della lama	s	< 10,0	< 10,0
Peso	kg	16,3	17,2
Fusibili:
Modelli da 230 V			10 A

I seguenti symboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica la tensione elettrica.

Dichiarazione CE di conformità

C

DW704/DW705

DeWALT dichiara che gli Elettrotensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare DeWalt nel indirizzo qui sotto o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:

		DW704	DW705
LpA(rumorosità)	dB(A)*	88,4	89,3
LWA(potenza sonora)	dB(A)	101,4	97,3

• all'orecchio dell'operaatore

Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

Direttore ricerca e sviluppo Horst GroBmann

X. fiojma

DeWALT, Richard-Klinger-StraBe 40, D-65510, Idstein, Germania

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezzaatte a ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzato il prodotto.

Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita l'area di lavoro

Ambiente e bianchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi).

Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può augmentare la sicurezza elettrica collegando in series un trasformatore d'isolamento o un interrottore di sicurezza per correnti di guasto (Fl).

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.

5 Cavo di prolunga per l'uso esterno

Se l'utensile viene utilizzato all'aperto, si faccia uso siftanto di un cavò di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'elettroutensile après l'uso

Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rinanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione dell'udito se il livello acustico supra gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare, ciò augmente la sicurezza e consente di Maintainere entrambé le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettroutensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sa in posizione OFF prima di insertire la spina.

13 Stare sempre attenti

Prestare attentione a quanto si sta facendo. Usare il proprio buon senso e non utilizzato l'utensile quando si e'stanchi.

14 Staccare l'alimentazione dell'utensile

Specnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito.

Staccare la spina dalla presa se l'utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'Elettrotensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare l'utensile adatto

L'utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandi nel manuale d'uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olli minerali e dagli orli taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DeWALT. Tenere gli organi di lavoro puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compensettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostuite seconde le modalità previste.

Non usare l'utensile se l'interruttore è difettoso e provedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DeWALT.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DeWALT per le riparazioni

Il presente ElettROUTensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolodi infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.

Norme di sicurezza supplementari per le Troncatrice

21 Insertimento riparo

Il riparo lava della troncatrice si solleva automaticamente quando si abbassa il braccio, e si abbassa sulla lava quando si solleva il braccio. Il riparo si può sollevare manually durante l'attacco e lo stacco delle lame o per il controllo della macchina. Non sollevare mai il riparo della lava manually se la macchina non è disattivata.

22 Detriti

Il lato anteriore del riparo è dotato di feritoie che facilitano la visibilità durante le operazioni di taglio. Per quanto tali feritoie riducano sostanzialmente la quantità di detriti volanti, tuttavia, a causa delle aperture del riparo, si consiglia di indossare sempre un paio di occhiali di sicurezza prima di guardareattraverso le feritoie.

23 Lama troncatrice

Accertarsi che lalama ruoti nella direzione corretta. Tenere lalama sempre ben affiliata. Non utilizzato lame di diametro maggiore o minore rispetto a quello consigliato. Per il tipo di lamaindicatofare riferimento ai dati tecnici.

24 Ripari lama

Non azionare mai la troncatrice se i ripari non sono correttamente posizionati.

25 Protezione delle mani

Tenere le mani lontane dal percorso di taglio della lamà della troncatrice. Non avvincarle mai all'area circostante la lamà quando la troncatrice è collegata alla alimentazione.

26 Arresto motore elettrico

Prima di rilasciare l'interruttore sollevare lalama dal taglio praticato nel pezzo di lavorazione. Non cercare mai di arrestare la troncatrice attivata premendo un utensile o un oggetto similare contro lalama. Non inseire alcun oggetto a cuneo contro il ventilatore per trattenere l'albero motore elettrico.

27 Manutenzione della lama e dei collari dell'alberino

Accertarsi che le superfici di contatto della lama e dei collari dell'alberino siano pulite; per il serraggio servirsi di entrambte le chiavi.

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicate sulla targhetta.

Il Vostro utensile DeWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, per le quali non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

• Tipo 11 per la classe II (doppio isolamento) - utensili elettrici
• Tipo 12 per la classe I (messa a terra) - utensili elettrici

CH Gli apparecchi portatili,utilizzati in ambiente esterno,devono essere collegati ad un interrottore differenziale.

Impiego di una prolunga

In caso di impiego di una prolonga, quest'ultima dovrè essere di tipo omologato, a tre conduttori, e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttor è 1,5 mm².

Se si utilizes un avvolGITore, estrarre il cavo per l'intera lunghezza.

Disimballaggio (fig. A1 & A2)

Rimuovere con cautela la troncatrice dal materiale di imballaggio servendosi dell'impugnatura di trasporto (9).

L'imballo comprende:

1 Troncatrice montata
1 Chiave per lama
1 Lama per troncatrice TCT da 305 mm
2 Pinze (solo DW704)
1 Manuale istruzione
1 Disegno esploso

• Premere l'impugnatura di azionamento (1) ed estrarre tirando il perno di bloccaggio (28), come illustrato nella fig. A2.
• Rilasciare con cautela la pressione verso il basso e lasciare che il braccio si sollevi sono alla massima altezza.

Descrizione (fig. B1 - B3)

B1

1 Impugnatura di azionamento
2 Riparo inferiore amovibile
3 Guidapezzo lato destro
4 Manopola di bloccaggio taglio obliquo
5 Fermo taglio obliquo
6 Scala graduata taglio obliquo
7 Guidapezzo lato sinistro
8 Fori per fissaggio al banco
9 Impugnatura di trasporto

10 Leva di rilascio bloccaggio testa

11 Riparo inferiore posteriore
12 Scala graduata taglio inclinato (solo DW705)
13 Foro per lucchetto
14 Corpo motore elettrico
15 Pulsante bloccaggio rotazione
16 Coperchio controlo spazzola
17 Interruttore di accensione

B2

18 Chiave lama
19 Arresto posizione angolo (solo DW705)
20 Uscita aspirazione
21 Impugnatura bloccaggio taglio inclinato (solo DW705)
22 Incavo per trasporto troncatrice
23 Manopole di bloccaggio guidapezzo superiore lato sinistro (solo DW705)
24 Riparo superiore
25 Arresto regolazione posizione verticale (solo DW705)
26 Arresto regolazione posizione taglio inclinato (solo DW705)
27 Tavola di taglio
28 Perno bloccaggio testa

B3

29 Prolunga supporto lavorazione
30 Battuta regolabile
31 Morsetto
32 Sacchetto raccoglisegatura

Assemblaggio

Prima di effettuare il montaggio disinserire sempre la spina dalla presa di alimentazione.

Il motore elettrico e i ripari sono già montati sulla base.

Montaggio su banco (fig. C1 & C2)

• Su tutti i quattro piedini sono previsti dei fori (8) che splificano il montaggio su banco. I fori sono di due dimensioni upone permettere l'impiego di viti di dimensioni diverse (33). Non è necessario utilizzato entrambi i fori: uno è sufficiente. Onde evitare spostamenti fissare sempre saldamente la troncatrice. Per renderla più facilemente trasportabile, la si può montare su un pezzo di compensato di 12,5 mm o più di spessore, che può a sua volta essere bloccato sul supporto di lavorazione o spostato in un'altra collocazione di lavoro e quindi nuovamente bloccato in posizione.
• Durante il fissaggio della troncatrice su un pezzo di compensato, accertarsi che le viti di montaggio non sporgano dal dato inferiore del legno. Il compensato deve essere montato a livello sul supporto di lavorazione. Per il bloccaggio della troncatrice su qualsiasi superficie di lavoro, bloccare solo le borchie dei fori delle viti di fissaggio. Bloccaggi effettuali in altri punti, infatti, interferiscono con il corretto funzionamento della macchina.
• Per evitare incollaggi e imprecisioni, accertarsi che la superficie di montaggio non sia svergolata o altrimenti non uniforme. Se la troncatrice oscilla sulla superficie, infrilare un pezzo sottile di materialeizzato uno dei piedini finché la macchina non risulta salute sulla superficie di fissaggio.

Montaggio lama della troncatrice (fig. D1 - D7)

• Premere la leva di rilascio della testa (10) per sbloccare il riparo inferiore (2), quando sollevare quest'ultimo fino all'altezza max.
• Allentare la vite staffa del riparo (35) quando basta a consentire al renforzo angolato (36) di passare tra la testa della vite (38) e il riparo. Questa operazione consente di sollevare la staffa del riparo (37) a un'altezza sufficiente a consentire l'accesso alla vite di bloccaggio della lama (39).
• Tenendo sollevato il riparo inferiore premere il pulsante di bloccaggio della rotazione (15) con una mano, quindi, servendosi della chiave per lama appositamente fornita (18), allentare con l'altra mano la vite della lama a filettatura sinistrorsa (39) ruotando in senso orario.

Per inserire il bloccaggio rotazione, premere il pulsante come illustrato e ruotare l'asse manually finché non si avverte l'innesto del bloccaggio. Continuare a tenere premuto il pulsante di bloccaggio per impedire la rotazione dell'alberino.

• Estrarre la vite di bloccaggio della lama (39) e il collare esterno dell'alberino (40).
• Montare la lama della troncatrice (41) sullo spallamento (42) previsto sul collare interno dell'alberino (43), accertandosi che i denti del bordo inferiore della lama siano rivolti verso il lato posteriore della troncatrice (lato opposto operatore).
• Rimontare il collare esterno dell'alberino (40).
• Serrare la vite di bloccaggio della lama (39) ruotando in senso antiorario, tenendo contemporaneamente il riparo inferiore sollevato e il bloccaggio rotazione innestato con l'altra mano
• Spostare la staffa del riparo (37) verso il basso finché il rinsforzo angolato (36) non viene a trovarsi sotto la testa della vite staffa del riparo (35).
• Serrare la vita staffa del riparo.

Non premere mai il perno di bloccaggio della rotazione nelle la lama è in rotazione. Dop o aver montato la lama aver cura di tenere la staffa del riparo verso il basso e di serrare saldamente la vite di quest'ultima.

Regolazione

Prima di effettuare la regolazione disinserire sempre la spina alla presa di alimentazione.

La Troncatrice è stata accuramente regolata in fabbrica. Qualora fosse necessario rieffettuare la regolazione a seguito della spedizione e della movimentazione, o per qualsiasi altri motivo, attenersi alle istruzioni in merito riportate di seguito. Una volta eseguite, tali regolazioni devono mantenersi precise.

Regolazione riparo inferiore posteriori (fig. E1 - E3)

• Controllare il riparo inferiore posteriore (11) onde accertarsi che sia collocato in modo tale che la lama (41) si trovi in posizione centrale equidistante da entrambi i lati.
• Effettuare la debita regolazione allentando le due viti (44) e spostando il riparo (fig. E2).
• Serrare saldamente le due viti.

Non rimuovere mai il riparo.

Esecuzione taglio (fig. B2, F1 - F4)

Ai fini della regolazione e dell'impiego della Troncatrice, si deve praticare una scanalatura (45) nella davola di taglio (27) onde consentire il gioco della lama.

• Impostare la troncatrice per il taglio a 90^ .
• Porre un pezzo di legno di scarto sulla troncatrice, di dimensioni min. 25mm× 152mm× 305mm (46).
• Premere la leva di sbloccaggio testa (10) per rilasciare quest's ultima.
• Attivare la troncatrice e attendere che la lama raggiunga la velocità max.
• Abbassare quanto più possibile il braccio della macchina e praticare lentamente un taglio nel pezzo di legno e nella ravola di taglio.
• Disattivare la troncatrice e attendere che la lama si arresti prima di sollevare il braccio della troncatrice.

DW705 - Ampliamento del taglio per tagli inclinati a 45^

• Allentare le manopole di bloccaggio (23) e spostare quanto più possibile verso sinistra il guidapezzo superiore di sinistra (7).
• Allentare l'impugnatura di bloccaggio taglio inclinato (21), quando regolare l'angolo inclinato a 45^ , infine bloccare l'impugnatura di bloccaggio taglio inclinato (21).

• Attivare la troncatrice e attendere che la lama raggiunga la velocità max.

• Abbassare il braccio e praticare lentamente un taglio nel pezzo di legno e nella davola di taglio.

• Aver cura di regolare il guidapezzo lato sinistro (7) (vedere "Regolazione guidapezzo") in modo che risultati quanto più vicina possibile alla lamà della troncatrice perché interferire con il movimento verso il basso e verso l'alto del braccio.
• Serrare il guidapezzo in posizione mediente le due manopole (23).

Controlleregolazione lama rispetto al guidapezzo (fig.G1-G4)

• Allentare la manopola di bloccaggio taglio obliquo (4) e premere il fermo taglio obliquo (5) verso l'alto in modo da rilasciare il braccio taglio obliquo (47).
• Fare oscillare il braccio taglio obliquo finché il fermo non lo situa in posizione di taglio obliquo a 0^ . Non serrare la manopola di bloccaggio.
• Tirare la testa verso il basso finché la lama impegna appena la scanalatura di taglio (45).
• Poggiare una squadra (48) contro il guidapezzo lato sinistro (7) e la lama (41) (fig. G3).

Evitare il contatto della squadra con la punta dei denti della lama.

Se la lama non risulta esattamente a 90^ rispetto al guidapezzo:

• Allentare le tre viti (49) e spostare il complessivo scala graduata/braccio taglio obliquo versuso sinistra o versuso destra finché la lama non risulta a 90^ rispetto al guidapezzo secondo quando rilevato alla squadra.
• Serrare nuovamente le tre viti (49). Per il momento non prenrendere in considerazione il valore dilettura dell'indicatore taglio obliquo.

Regolazione indicatoro taglio obliquo (fig. G1 - G3, H1 & H2)

• Allentare la manopola taglio obliquo (4) e premere il fermo taglio obliquo (5) onde rilasciare il braccio taglio obliquo (47).
• Spostare il braccio della troncatrice in modo da portare l'indicatore taglio obliquo (51) in posizione zero, come illustrato nella fig. H1.
• Con la manopola di bloccaggio taglio obliquo allentata, far scattare in posizione il fermo taglio obliquo ruotando il braccio taglio obliquo或者其他 zero.
• Osservare l'indicatore (51) e la Scala graduata taglio obliquo (6) atraverso l'apposita aperture (52) (fig. H2). Se l'indicatore non indica esattamente lo zero, spostarlo delicatamente versus sinistra o versus destra facendo leva con un cacciavite a lama piatta all'une o all'altra estremità della modanatura in plastica (53).

Controllo e regolazione lama rispetto alla tavola

Evitare il contatto della squadra con la punta dei denti della lama.

DW704 - La troncatrice è stata regolata in fabbrica e pertanto non richiede ulteriori regolazioni

DW705 - Registrazione arresto taglio inclinato (fig. J1 - J8)

• Allentare il volantino di bloccaggio taglio inclinato (21).
• Spingere il braccio obliquo versus destra onde accertarsi che l'arresto posizione angolo (19) sua posizionato contro l'arresto regolazione posizione verticale (25).
• Allentare il controdo destro (54) ed avvitare la vite di arresto (25).
• Allineare gli incavi (61) del corpo disposativo regolazione taglio inclinato e della tavola comeindicato in figura.
• Inserire l'estremita liscia di una punta da trapano da 6,35 mm negli incavi in modo da allineare fra loro i due semicorpi.
• Con la punta inserta negli incavi (61), ruotare in senso antiorario la vite destra (25) arresto regolazione taglio inclinato sono a portarla a battuta contro l'arresto posizione angolo (19).
• Serrare il volantino di bloccaggio taglio inclinato (21) e sfilare la punta.

• Bloccare la vite di arresto (25) e serrare il controdo (54).

• Se l'indicatore taglio inclinato (55) non indica zero sulla Scala graduata taglio inclinato (12), allentare la vite (56) di bloccaggio dell'indicatore (55) e posizione correttamente l'indicatore.

• Abbassare il braccio in modo che la lama (41) impegni appena la tavola di taglio (27).
• Posizione are una squadra a triangolo (48) sulla tavola e contro la lama (41).

Evitare il contatto della squadra con i denti della lama in modo da garantire l'esattezza delle misurazioni.

• La lama deve essere perdicolare alla tavola, eventualmente registrarla come segue:

• Per spostare la lama verso destra:

• Allentare la vite inferiore (63) in modo da allineare la lama alla squadra.

• Serrare la vite superiore (62).

• Per spostare la lama verso sinistra:

• Allentare la vite superiore (62).

• Serrare la vita inferiore (63) in modo da allineare la lama alla squadra.
• Serrare la vite superiore (62).

In entrambi i casi serrare saldamente ambedue le viti per garantire il bloccaggio della lama.

DW705 - Regolazione guidapezzo (fig. K)

La sezione superiore del guidapezzo lato sinistro (7) si può regolare verso sinistra per creare il gioco che consente alla troncatrice di effettuare tagli inclinati fino a 48^ a sinistra. Per eseguire la regolazione del guidapezzo:

• Allentare le due manopole di plastica (23) e fare scorrere il guidapezzo verso sinistra.
• Eseguire una rotazione della lamà in assenza di alimentazione (troncatrice disattivata) e controllare la presenza del gioco. Regolare quando il guidapezzo in modo che risulta sufficientemente vicino alla lamà da fornire il max. supporto al pezzo di lavorazione, perché non interferire con il movimento verso l'alto e verso il basso del braccio.
• Serrare saldamente entrambé le manopole.
• Dopo aver eseguito il taglio spostare il guidapezzo all'inclietro e verso destra.

La scanalatura di guida (58), fig. K, del guidapezzo lato sinistro cui poto intasarsi di segatura. Per pulirla usare un bastoncino o un getto di aria compressa a bassa pressione.

DW705 - Controllo e regolazione angolo taglio inclinato (fig. K, L1 - L4)

• Allentare le manopole di bloccaggio guidapezzo lato sinistro (23) e fare scorrere quanti più possibile verso sinistra la sezione superiore del guidapezzo lato sinistro.
• Allentare l'impugnatura di bloccaggio taglio inclinato (21) e spostare verso sinistra il braccio della troncatrice finché l'arresto posizione angolo (19) non poggia sull'arresto regolazione posizione taglio inclinato (26). Questa è la posizione taglio inclinato a 45^ .
• Se l'indicatore taglio inclinato (55) non indica esattamente 45^ , il braccio della troncatrice è fuori regolazione.
• Per regolare il braccio, allentare il controdado (59) dell'arresto regolazione posizione taglio inclinato (26), fig. L2.
• Regolare la vite arrosto versuso l'alto o versuso il basso come richiesto finché l'indicatore non indica 45^ con l'arresto posizione angolo (19) poggiante contro l'arresto regolazione posizione taglio inclinato (26).
• Tenere ferma la vita e contemporaneamente serra raldamente il controdado (59). Non regolare l'indicatore taglio inclinato.
• Per ottenere un taglio inclinato di 3^ a destra o di 48^ a sinistra regolare le due viti arresto regolazione in modo da consentire al braccio della troncatrice di spostarsi come richiesto. Al termine dell'esecuzione dei tagli regolare nuovamente gli arresti.

Istruzioni per l'uso

Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

Prima di mettere in funzione l'utensile:

• Montare il tipo di lava appropriato. Non utilizzato lame eccessivamente usurate. La velocità max. di rotazione dell'utensile non deve superare quella della lava della troncatrice.
• Fissare il pezzo di lavorazione.
• Per quanto la troncatrice sia in grado di tagliare molti materiali non ferrosi altri al legno, le presenti istruzioni d'uso fanno riferimento esclusivamente al taglio del legno. Gli stessi principi valgono per gli altri materiali. Non impiegare la troncatrice per tagliare materiali ferrosi (ghisa e acciaio) o per lateriz! Non impiegare dischi abrasivi!
• Non cercare di tagliare peszziccessivamente piccoli.
• Non forzare la lama, lasciare che esegua il taglio liberamente.
• Prima di eseguire il taglio attendere che il motore elettrico abbia raggiunto il regime max.
• Accertarsi che le manopole e le impugnature di bloccaggio siano serrate.
• Aver cura di impiegare la davola di taglio. Non azionare la troncatrice se la larghezza della scanalatura di taglio è superiore a 9 mm.

Accensione/Spegnimento (ON/OFF) (fig. M1 & M2)

• Per attivare la troncatrice, premere l'interruttore di accensione (17) come illustrato nella fig. M1.
• Per disattivare la troncatrice, rilasciare l'interruttore.
• Non è prevista la possibilità di bloccare l'interruttore in posizione inserita, quando il foro (13) dell'interruttore è appositamente formito per accogliere un lucchetto di bloccaggio della troncatrice in posizione disattivata.

Taglio tradversale rettilineo verticale (fig. B1, B2 & N)

• Allentare la manopola di bloccaggio taglio obliquo (4) e premere il fermo taglio obliquo (5) verso l'alto.
• Innestare il fermo taglio obliquo in posizione 0^ e serrare la manopola di bloccaggio taglio obliquo.
• Posizione il legno da tagliare contro il guidapezzo (3 e 7).
• Afferrare l'impugnatura di azionamento (1) e premere la leva di sbloccaggio testa (10) per rilasciare quest's ultima. Premere l'interruttore di accensione (17) per avviare il motore elettrico.
• Premere la testa per consentire alla lama di eseguire il taglio nel legno e di penetrare nella davola di taglio in plastica (27).
• Dopo aver completato il taglio rilasciare l'interruttore (17) e riportare la testa nella posizione di riposo superiore.

Taglio trasversale a squadra verticale (fig. G1 & G2,O)

• Allentare la manopola di bloccaggio taglio obliquo e premere il fermo taglio obliquo versuso l'alto. Spostare la testa versuso sinistra o verso destra nell'angolazione richiesta.
• Il fermo taglio obliquo si posizione automaticamente a 15^ , 22,5^ , 30^ e 45^ . Qualora si richieda un qualsiasi angolo intermediio o un angolo di 48^ , tenere saldamente la testa e bloccarla serrando la manopola di bloccaggio taglio obliquo.
• Prima di eseguire il taglio accertarsi sempre che la manopola di bloccaggio taglio obliquo sia strettamente serrata.
• Procedure come indicate per il taglio trasversale rettilineo.

Quando si esegue il taglio obliquo all'estremità obliqua di un pezzo di legno, posizionare il legno con l'angolo maggiore rivolto verso il guidapezzo.

DW705 - Taglio trasversale inclinato (fig. B2 & P)

• Allentare le manopole di bloccaggio guidapezzo lato sinistro (23) efare scorrere verso sinistra quanti più possibile la sezione superiore del guidapezzo lato sinistro. Allentare l'impugnatura di bloccaggio taglio inclinato (21) e impostare quest'ultimo come desiderato.

• Serrare saldamente l'impugnatura di bloccaggio taglio inclinato (21).

• Gli angoli inclinato si possono impostare da 3^ a destra sono a 48^ a sinistra e si possono eseguire mediante impostazione del braccio taglio obliquo tra zero e 45^ max. a destra o a sinistra.
• Procedure come indicate per il "Taglio trasversale rettilineo verticale".

Qualità di taglio

L'uniformità di qualiasi taglio dipende da numerose variabili, come ad es. il materiale da tagliare. Quando siano richiesti tagli particolarmente levigati per modanature e altri lavori di precisione, i migliorari risultati si ottengono con una lama affilata (60 denti, in carburo) e con una velocità di taglio più Bassa e uniforme.

Accertarsi che il materiale non slitti durante il taglio; bloccarlo saldamente in posizione. Prima di sollevare il braccio attendere sempre che la lama si arresti completamente. Se fibre di legno di piccole dimensioni continuano a staccarsi sul dato posteriore del pezzo di lavorazione, applicare un tratto di nastro adesivo protettivo sul legno nel punto in cui si deve eseguire il taglio. Segareattraverso il nastro adesivo, quando rimuoverlo con cautela al termine dell'operazione.

Posizione del corso e delle mani (fig. Q1 - Q4)

Se durante l'impiego della Troncatrice si assume la posizione corretta del corpo e delle mani, il taglio risultata più preciso e più sicuro.

Non avvincare mai le mani all'area di taglio.
- Posizione are le mani a una distanza non inferiore a 150 mm alla lama.
- Durante il taglio tenere il pezzo di lavorazione saldamente a contatto con la davola e con il guidapezzo. Tenere le mani in posizione finché non si rilascia l'interruttore e lalama non si è completamente arrestata.
- Prima dei tagli di finitura effettuare sempre alcune corse in assenza di alimentazione di potenza in modo da poter controllare il percorso della lama.
- Non incrociare le mani come illustrato (fig. Q4).
- Tenere entrambi i piedi ben poggiati sul pavimento e non sbilanciare il corpo lateralemente.
- Mentre si sposta il braccio della troncatrice verso sinistra e verso destra seguirlo e tenersi leggermente a lato dellalama.
- Quando si segue una linea tracciata a matita, guardare atraverso le feritoie del riparo (60).

Bloccaggio del pezzo di lavorazione (fig. V1 - V4)

Usare sempre un fermo materiale quando si tagliano metalli non ferrosi.

• Per quantopossible, bloccare il legno sulla troncatrice.
• Per l'ottimizzazione dei risultati, utilizzare il bloccaggio (31) previsto per l'impiego con la troncatrice (disponibile come optional presso il rivenditore). Per quanto possibile, bloccare il pezzo di lavorazione sul guidapezzo. Il bloccaggio può essere realizzato sull'uno o sull'altro lato della lamda della troncatrice; aver cura di posizionare il bloccaggio contro un tratto piano e robusto del guidapezzo.

Supporto per pezzi lunghi (fig. B3)

• Sostenere sempre i peszzi lunghi.
• Per l'ottimizzazione dei risultati, impiegare la prolunga supporto lavorazione (29) (disponibile come optional presso il rivenditore) per estendere la larghezza della tavola della troncatrice. Sostenere i pezzi di lavorazione lunghi con un qualsiasi mezzo adeguato, come cavalletti o dispositivi analoghi, in modo da sostenerne le estremità.

Taglio di cornici per quadri, giunture a squadro (fig. R1 & R2)

Modanature di finitura e altre intelaiature

Si consiglia di provare a eseguire alcuni lavori simplici con del legno di scarto finché non si sviluppa una certa "sensibilità" nei confronti dell'utenile.

La troncatrice DeWALT è l'utensile perfetto per eseguire angoli a squadra come quello illustrato nella fig. R1. La giunzione del disegno si può realizzare mediante la regolazione sia del taglio inclinato (DW705), sia del taglio obliquo.

DW705 - Impiego della regolazione taglio inclinato

Il taglio inclinato dei due pannelli, regolato a 45^ in entrambi i casi, permette di ottenere un angolo di 90^ . Il braccio taglio obliquo è bloccato in posizione zero. Il legno è posizionato con il lato ampio e piatto contro la tavola e con il margine stretto contro il guidapezzo.

Impiego regolazione taglio obliquo

Lo stesso taglio si può eseguire mediante taglio obliquo a destra o a sinistra con la superficie ampia contro il guidapezzo (fig. R2). I due disegni (fig. R1 & R2) valgono esclusivamente per oggetti quadrangolari. Al variate del numero dei lati, varianoanche l'angolo di taglio obliquo e l'angolo di taglio inclinato. Nella tabella sostostante sono riportati gli angoli indicati per una varietà di forme, presupponendo che tutti i lati siano di lunghezza ugule. In caso di forme non indicate in tabella, per determinare l'angolo di taglio obliquo o inclinato dividere 180^ per il numero di lati.

N. di lati	Angolo taglio obliquo o inclinato
4	45°
5	36°
6	30°
7	25,7°
8	22,5°
9	20°
10	18°

DW705 - Esecuzione di tagli a squadra composti (fig. S1 & S2)

Il taglio obliquo composto è il taglio eseguito contemporaneamente con un angolo di taglio obliquo (fig. R2) e inclinato (fig. R1). Si tratta del tipo di taglio utilizzato per la fabbricazione di cornici o strutture con lati inclinati come quella illustrata nella fig. S1.

Se l'angolo varia da taglio a taglio, controllare che la manopola di bloccaggio taglio inclinato e quella di bloccaggio taglio obliquo siano saldamente serrate. Serrare nuovamente le manopole ogniquivalvolta si modifica l'angolo di taglio inclinato o a squadra.

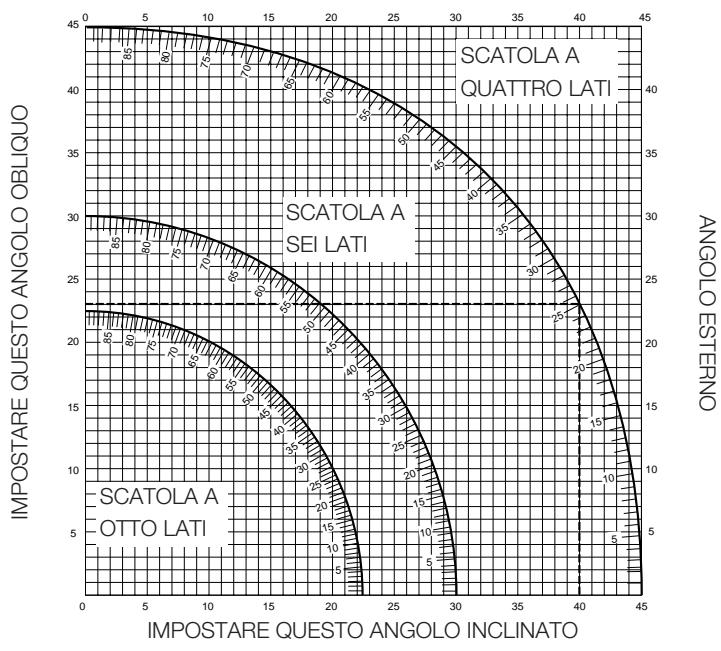

• La tabella riportata di seguito consente di selezionare le corrette impostazioni di taglio inclinato e a squadra per i più diffusi tagli a squadra composti. Per utilizzato la tabella, selezionare l'angolo desiderato "A" (fig. S2) del progettto e individuire tale angolo sull'arco appropriato della tabella. Partendo da tale punto scendere lungo la tabella segundo una linea retta forn a trovare l'angolo inclinato correttto, e spostarsi lateralmente segundo una linea retta trasversale, forn a trovare l'angolo di taglio obliquo correttto.
• Impostare la troncatrice sugli angoli prescritti ed eseguire alcuni tagli di prova.
• Esercitarsi a montare i pezzi. Esempio: Per costruire una scatola a quattro lati dotata di angoli esterni di 30^ (angolo "A", fig. S2), utilizzare l'arco superiore di destra. Per ottenere l'impostazione angolo di taglio obliquo della troncatrice (23), individuare il 30 sulla Scala dell'arco, quando seguire la linea orizzontale di intersezione fino all'uno o l'alto later. Analogamente, per ottenere l'impostazione angolo di taglio inclinato della troncatrice, seguire la linea verticale di intersezione fino alla sommità o al fondo. Al fine di verificare le impostazioni troncatrice, eseguire sempre alcuni tagli di prova su pezzi di legno di scarto.

Scala taglio obliquo a doppia serie di numero (fig. T1 & T2)

Per maggior comodità, la Scala taglio obliquo è dotata di due seri di numeri, come illustrato nelle fig. T1 & T2. Una Scala indica 0^ quando la lama è ortogonale rispetto al guidapezzo. In questa posizione il valore indicato dall'altra Scala è 90^ . La Scala 0^ (con i numeri più alto più prossimi al margine anteriore) si utilizza per il calcolo degli angoli. Per la determinazione dell'angolo di taglio obliquo adeguato, dividere 180^ per il numero dei lati della struttura o della cornice. Fare riferimentoagli esempi riportati in relazione alla tabella precedente. La scala 90^ (con i numeri più piccoli dietro la scala 0^ ) si utilizza quando si misura un angolo della struttura o della cornice con il goniometro.

Ad esempio, se si misura l'angolo di una struttura a fatto lati, il goniometro rileva 135^ . Per la determinazione dell'impostazione adeguata dell'angolo di taglio obliquo, dividere l'angolo misurato per due. L'impostazione corretta dell'angolo di taglio obliquo in quello esempio è 67^1/2 ; impostare tale angolo sulla Scala 90^ .

Scala del nonio (fig. U1 - U3)

La troncatrice è dotata di Scala del nonio che consente una maggior precisione. Per le impostazioni che richiedono gradi parziali (1/4^, 1/2^, 3/4^) , la Scala del nonio permette di impostare con precisione gli angoli di taglio obliquo fino al 1/4^ più prossimo (15 secondi). Per l'impiego della Scala del nonio seguire leindicazioni riportate di seguito.

• Allineare il contrassegno del nonio desiderato con il contrassegno del grado più prossimo sulla Scala taglio obliquo, comme descririto di seguito. Sulla piastra in plastica del nonio sono apposti i contrassegni relativi a 1/4^ , 1/2^ , 3/4^ e 1^ . Solo 1/2^ e 1^ sono riportati in forma numerica.

Ad esempio, si presuma che l'angolo di taglio obliquo desiderato sua 24^1 / 4^ a destra.

• Disattivare la Troncatrice.
• Impostare l'angolo di taglio obliquo sul grado intero più prossimo desiderato allineando il contrassegno centrale della scala del nonio, illustrato nella fig. U1, con il numero relativo al grado intero inciso sulla scala taglio obliquo. Esaminare attentamente la fig. U2: l'impostazione indicata è 24^ taglio obliquo a destra. Per impostare l'ulteriore 1/4^ , premere il Bloccaggio braccio taglio obliquo e spostare con cautela il braccio versus destra finché il contrassegno nonio 1/4^ non si allinea con il contrassegno del grado più prossimo sulla scala taglio obliquo. In quello esempio, il contrassegno di grado più prossimo sulla scala taglio obliquo è 25^ . La fig. U3 illustra un'impostazione taglio obliquo di 24^1/4 a destra.

Per l'ecuzione di tagli a squadra a destra:

• augmentare l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla Scala taglio obliquo a destra.
• diminuire l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla Scala taglio obliquo a sinistra.

Per l'esecuzione di tagli a squadra a sinistra:

• augmentare l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla Scala taglio obliquo a sinistra.
• diminuire l'angolo di taglio obliquo spostando il braccio in modo da allineare il contrassegno di nonio appropriato con il contrassegno più prossimo sulla Scala taglio obliquo a destra.

Esecuzione di tagli su battiscopa (fig. V1 - V4)

Posizione verticale

• Prima di eseguire qualsiasi taglio eseguire sempre una corsa in assenza di alimentazione di potenza.

Tagli rettilinei a 90^ (fig. V1)

• Posizionare il legno contro il guidapezzo e bloccarlo in posizione come illustrato nella fig. V1.
• Attivare la troncatrice, quando attendere che la lama raggiunga la velocità max. e abbassare il braccio con movimento di taglio uniforme.

Taglia a squadra a 45^ (fig. V2)

• Posizione il battiscopa come illustrato nella fig. V2.
• Eseguire tutti i tagli con il dato posteriori del battiscopa contro il guidapezzo, e il dato inferiore del battiscopa contro la base.

Angolo interno

• Lato sinistro

• Taglio obliquo 45^ a sinistra.

• Tenere il lato sinistro del taglio.

• Lato destro

• Taglio obliquo 45^ a destra.

• Tenere il lato destro del taglio.

Angolo esterno

• Lato sinistro

• Taglio obliquo 45^ a destra.

• Tenere il lato sinistro del taglio.

• Lato destro

• Taglio obliquo 45^ a sinistra.

• Tenere il lato destro del taglio.

DW705 - Posizione orizzontale mediante taglio inclinato (fig. V3 & V4)
Un altri metod di esecuzione del taglio consiste nel praticare un taglio obliquo a 0^ e un taglio inclinato a 45^ . La troncatrice DeWALT è in grado di eseguire un taglio inclinato longo fino a 200 mm.

Eseguire tutti i tagli con taglio inclinato a 45^ e taglio obliquo a 0^ , con la parte posteriore del battiscopa poggiante in piano sulla troncatrice come illustrato nelle fig. V3 & V4.

Angolo interno

• Lato sinistro

• Posizione il battiscopa con il lato superiore contro il guidapezzo.

• Tenere il lato sinistro del taglio.

• Lato destro

• Posizione are il battiscopa con il lato inferiore contro il guidapezzo.

• Tenere il lato sinistro del taglio.

Angolo esterno

• Lato sinistro

• Posizione are il battiscopa con il lato inferiore contro il guidapezzo.

• Tenere il lato destro del taglio.

• Lato destro

• Posizione are il battiscopa con il alto superiore contro il guidapezzo.

• Tenere il lato destro del taglio.

Lame troncatrice

Per ottenere le capacité di taglio specificate, utilizzato sempre lame per troncatrice da 305 mm dotate di fori per alberino da 30 mm.

Taglio di metalli non ferrosi

Quando si tagliano metalli non ferrosi, la macchina si deve usare esclusivamente nel modo troncatrice. Si consiglia di non usare il taglio inclinato e i tagli a squadra composti con metalli non ferrosi. La macchina non deve essere usata per tagliare metalli ferrosi.

• Usare sempre un fermo materiale quando si tagliano metalli non ferrovi. Assicurarsi che il pezzo da lavorare sia fermato saldamente.
  Applicare esclusivamente le lame adatte al taglio di metalli non ferro.
• Quando si usano dei lubricanti, aplicare solo cera o spray isolante. Non utilizzato né emulsioni né sostanze liquide simili.
• Collegare un interrupttre FI o DI fra la macchina e la presa di corrente, per evitare rischi residui provocati dagli sfridi di metallo.

L'interruttore FI deve essere conforme alle seguenti specifiche:

tensione nominale	230 V
corrente nominale	16 A
tempo di reazione	< 15 ms
corrente di fusione	30 mA

L'interruttore DI deve essere conforme alle seguenti specifiche:

DIN VDE 0661
tensione nominale	230 V
corrente nominale	16 A
corrente di fusione	30 mA
interdizione di tutti i poli L+N+PE
monitoraggio PE
disinnesto a bassa tensione

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Trasporto (fig. A2 & B1)

Per facilitarne il trasporto, la Troncatrice a squadra è dotata di apposita impugnatura (fig. 9) sulla sommità del braccio (fig. B1).

• Per il trasporto della troncatrice, abbassare il braccio e premere il perno di bloccaggio (28) (fig. A2).
• Per la movimentazione della troncatrice utilizzare sempre l'impugnatura di trasporto (9) o gli incavi per trasporto troncatrice (22) illustrati nella fig. B2.

Il braccio della troncatrice non si può abbassare completamente a lava montata, a meno che non sia stato eseguito il taglio della ravola. Se si desidera spostare la troncatrice prima di aver eseguito tale taglio, rimuovere la lava.

Manutenzione

Il Vostro Elettrotensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottoporlo a manutenzione periodica.

Lubrificazione

Il Vostro elettrotensile non richiede lubricificazione addizionale.

Pulitura

Tenere libero le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DeWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.

GARANZIA

- GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE

Se non siete completeness soddisfatti delle prestazioni del vosto prodotto DeWALT, potrete restituirlo entro 30 giorni alla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o ilchio dell'utensile, presentando debita prova dell'avvenuto acquisto.

- MANUTENZIONE GratisITA PER UN ANNO

L'eventuale manutenzione o assistenza necessaria per il vosto prodotto DeWALT nei primi 12 mesi alla data di acquisto sare effettuata gratuiteamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono escludi gli accessori.

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto DeWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, provederemo alla sostituzione gratuite delle parti difettose o a nostro giudizio, alla sostituzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DeWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persona non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distribuito.

Contattare il proprio rivenditore abituale o la Sede Centrale DEWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).

VERSTEKZAAGMACHINE DW704/DW705

Gefeliciteerd!

Skjaere fotlister (fig.V1-V4)

Vertikal stilling
