MODE D'EMPLOI DW704 DEWALT

Montage des Sägeblatts (Abb. D1 - D7)

Vouaveschoisi un outil electrique DEWALT.Depuis de nombreuses années, DEWALT produit des outils electriques adaptés aux exigences des utilisateurs professionnels.

Table des matieres

Caracteristiques techniques	fr - 1
Déclaration CE de conformité	fr - 1
Instructions de sécurité	fr - 2
Sécurité électrique	fr - 2
Câbles de rallonge	fr - 3
Déballage	fr - 3
Description	fr - 3
Assemblage	fr - 3
Réglage	fr - 4
Mode d'emploi	fr - 5
Transport	fr - 7
Entretien	fr - 8
Garantie	fr - 8

\section*{Caracteristiques techniques}

		DW704	DW705
Tension	V	230	230
Puisance absorbée	W	1.500	1.500
Diamètre de lame	mm	305	305
Alésage de lame Ø	mm	30	30
Vitesse maximale de lame	min-1	3.800	3.800
Largeur maximale de coupe à 90°	mm	200	200
Largeur maximale de coupe à 45°	mm	140	140
Profondeur maximale de coupe à 90°	mm	90	90
Profondeur maximale de coupe, inclinée à 45°	mm	-	58
Onglet (positions maximales)	gauche	48°	48°
	droite	48°	48°
Inclinaison	gauche	-	48°
	droite	-	3°
Onglet 0°
Largeur réalisante à hauteur maxi 90 mm	mm	150	150
Hauteur réalisante à largeur maxi 200 mm	mm	58	58
Onglet 45°
Largeur réalisante à hauteur maxi 90 mm	mm	105	105
Hauteur réalisante à largeur maxi 140 mm	mm	58	58
Inclinaison 45°
Largeur réalisante à hauteur maxi 58 mm	mm	-	150
Hauteur réalisante à largeur maxi 200 mm	mm	43
Temps d'accret et de la lame	s	< 10,0	< 10,0
Poids	kg	16,3	17,2
Fusible:
Outils 230 V			10 A

Les symboles suivants sont utilisés dans leprésent manuel:

En cas de non-respect des instructions dans leprésent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Denote la presence de tension electrique.

Déclaration CE de conformité

DW704/DW705

DeWALT déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesure suivant EN 50144:

		DW704	DW705
LpA (pression acoustique)	dB(A)*	88,4	89,3
LWA (puissance acoustique)	dB(A)	101,4	97,3

• à l'oreille de l'opérateur

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accelération suivant EN 50144:

	DW704	DW705
	< 2,5 m/s2	< 2,5 m/s2

TÜV Rheinland

Directeur de développement produits Horst Großmann

X. fipmm

DeWALT, Richard-Klinger-StraBe 40

D-65510, Idstein, Allemagne

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils ELECTriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil.

Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée
Le désordre augmente les risques d'accident.
2 Tenir compte des conditions ambantes

Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.
3 Attention aux décharges électriques

Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cusinières électriques et réfrigerateurs. Sous des conditions de travail extrêmes (par exemple: humidité elevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'isolement ou un disjoncteur différentiel (Fl).
4 Tenir les enfants éloignés

Ne pas permettre que d'autres personnes touchent l'outil ou le cable de rallonge. La supervision est obligatoire pour les moins de 16 ans.

5 Câble de rallonge pour l'extérieur

A l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sur

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

7 Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils peuvent être happés par les pièces en mouvement. Lors de travaux à l'extérieur, il est recommendé de porter des chaussures à semelle anti-dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.

8 Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la pierce à travailler

Pour plus de sécurité, fixer la pierce à travailler avec un dispositif de serrage ou un etau. Ainsi, vous aurez les deux main libres pour manier l'outil.

11 Adopter une position comfortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt place sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant demettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer your travail. Faire preuve de bon sens. Ne pas employerer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant demettre l'outil en marche,retirer les clés et outils de réglage.

16 Utiliser l'outil adequat

Le domaine d'utilisation de l'outil est décrit dans le present manuel.
Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n' ont pas été concus.

Attention! L'utilisation d'accessoires autres que ceux recommendés dans leprésent manuel pourrait entrainer un risque de blessure. Utiliser l'outil conformément à sa destination.

17 Préserver le cable d'alimentation

Ne pas porter l'outil par le cable et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le cable de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affués et propres afin de travailler比较好 et plus sèrement. Observer les instructions d'entretien et de changement d'accessoires. Vérifier régulièrement l'état du cable d'alimentation et, s'il est endommagé, le faire changer par votre Service agréée DeWALT. Vérifier périodiquement le cable de rallonge et le remplacer s'il est endommagé. Maintenir les poignées sèches et exemples d'huile et de graisse.

19 Contrôler si votre outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pieces en mouvement et leur grippage évientuel. Tous les composants doivent être montés correctement et replir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute piece endommagée conformément aux instructions. Ne pas utiliser l'outil quand l'interrupteur est défectieux. Faire remplacer l'interrupteur par un Service agrée DeWALT.

20 Faire réparer votre outil par un Service/agréé DeWALT

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Directives complémentaires de sécurité pour les scies à anglets

21 Fonctionnement du protecteur

Le protecteur s'ouvre automatiquement quand le bras est abaisse et il se refere automatiquement sur la lame quand le bras remonte.
Le protecteur s'ouvre à la main pour monter ou enlever la lame ou pour inspector celle-ci. Ne jamais ouvrir le protecteur quand la scie est en marche.

22 Copeaux

La section avant du protecteur est ajourée pour une bonne visibilité durant le sciage. Les copeaux risquant de traverser le protecteur, il convient de porter des lunettes de protection pour regarder à travers le protecteur ajourié.

23 Lames de scie

S'assurer que la lame tourne dans le sens correct. Maintenir la lame bien affuitede ne pas utiliser de lames de diamètres plus élevés ou plus faibles que ceux recommandés. Se référer aux données techniques pour obtenir les caractéristiques appropriées des lames.

24 Protecteurs

Ne jamais actionner la scie quand les protecteurs ne sont pas montés.

25 Attention à vos mains

Toujours tenir les mains à l'écart de la lame lorsque la scie est branchée à l'alimentation électrique.

26 Arreter le moteur

Tirer la lame de la coupe avant de relâcher l'interrupteur. Ne pas essayer d'arrêté rapidement le mouvement de la machine en appuyant un outil ou un autre object contre la lame; de graves accidents peuvent être provoqués involontairement de cette façon. Ne jamais caler d'objet contre le ventilateur du moteur pour bloquer l'axe du moteur.

27 Entretien de la lame et des flasques

Vérifier la propriété des lames et des surfaces de contact des flasques et serrer en utilisant les deux clés.

Sécurité électrique

Le moteur electrique a eté concu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II (Isolation double) - outils
Type 12 pour la classe I (Conducteur de terre) - outils
CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Cables de rallonge

Si un cable de rallonge est nécessaire, utiliser un cable de rallonge à trois conducteurs homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5mm^2 . En cas d'utilisation d'un dévidoir, toujours dérouler le cable complètement.

Déballage (fig. A1 & A2)

Prendre la scie par la poignée (9) et lasorting avec prudence de son emballage.

1 Scie à onglet assemblée
1 Tendeur de lame
1 Lame de scie TCT de 305 mm
2 Pinces (uniquement pour DW704)
1 Manuel d'instruction
1 Dessin éclaté

• Appuyer sur la manette (1) et extraire la goupille de verrouillage (28) comme illustré sur la figure A2.
• Relâcher progressivement la pression vers le bas et veiller à ce que le brasatteigne la hauteur maximale.

Description (fig. B1 - B3)

B1

1 Manette
2 Carter de protection mobile
3 Guide arrière droit
4 Bouton de serrage d'onglet
5 Verroud'onglet
6 Echelle d'onglet
7 Guide arrière gauche
8 Trous pour fixation sur établi
9 Poignée de transport

10 Levier de déverrouillage de la tête
11 Couteau diviseur
12 Echelle d'inclinaison (uniquement pour DW705)
13 Orifice pour cadenas
14 Carter de moteur
15 Bouton de blocage d'arbre
16 Trappe d'accès aux charbons
17 Interrupteur

B2

18 Clef de montage de la lame
19 Butée d'inclinaison (uniquement pour DW705)
20 Buse d'aspiration
21 Molette de verrouillage de l'inclinaison (uniquement pour DW705)
22 Poignées de transport
23 Verrouillage du guide arrière gauche (uniquement pour DW705)
24 Carter de protection supérieur
25 Butée de position verticale régblable (uniquement pour DW705)
26 Butée de position inclinée régliable (uniquement pour DW705)
27 Insert
28 Bouton de blocage de la tête en position basse

B3

29 Rallonge du plan de travail
30 Butée de longueur régiable
31 Presseur
32 Sac à poussière

Assemblage

Toujours retirer la fiche de la prise avant de proceder à l'assemblage.

Le moteur et les protections ont déjà été assemblées sur l'embase.

Montage sur établi (fig. C1 & C2)

• Les trou (8) sont pratiqués dans les quatre pieds, dans le but de facilititer la pose sur établi. Deux dimensions différentes de trou permettent l'emploi de vis (33) de dimensions différentes. Opter pour une des deux dimensions proposées; l'emploi des deux est superflu. Toutjours fixer la scie fermement pour éviter tout mouvement. Pour facilititer son transport, l'outil peut être fixé sur une planche en contre-plaqué de 12,5 mm ou plus, que l'on peut aisément monter sur le lieu de travail ou transporter en différents lieux.
• Lors de la pose de scie sur contre-plaqué, s'assurer que les vis de montage ne dépasse pas de la surface du bois, car le contre-plaqué doit être complètement lisse par rapport à l'établi. Pour fixer la scie sur une surface de travail quelconque, serrer uniquement au niveau des pieds. La fixation en une autre position influera sur le bon fonctionnement de la scie.
• Pour éviter tout risque de détachment ou d'impréciation, s'assurer que la surface de montage n'est pas déformée ou inégale. Si la scie est bancale, placer une cale sous un pied de scie afin de la stabiliser.

Montage de la lame de scie (fig. D1 - D7)

• Appuyer sur le levier de déverrouillage de la tête (10) pour relâcher le carter de protection (2) et lever celui-ci aussi haut que possible.
• Desserrer la vis de carter de protection (35) de façon que le crochet (36) puisse passer entre la tête de vis (38) et le carter. Ce faisant, le carter de protection (37) peut être soulevé pour avoir accès à la vis de verrouillage de lame (39).
• Tenir le carter de protection en position haute et appuyer sur le bouton de verrouillage d'axe (15) d'une main. Avec l'autre main, tourner vers la droite sur la clé de montage de la lame (18) pour dévisser la vis de lame à pas gauche (39).

Pour verrouiller l'axe, appuyer sur le bouton comme illustré et faire tourner manuellement l'axe jusqu'à ce que le verrouillage s'engage. Continuer à exercer une pression sur le bouton de verrouillage pour éviter que l'axe ne pivote.

• Déposer la vis de verrouillage de lame (39) et le flasque (40).
• Placer la lame de scie (41) sur l'épaulement (42) prévu sur le flasque interieur (43); Ce faisant, s'assurer les dents du bord inférieur de lame soient orientées vers l'arrière de la scie (du côté opposé à l'opérateur).
• Replacer le flasque (40).
• Serrer la vis de verrouillage de lame (39), vers la gauche, tout en tenant le carter de protection en position haute, et en veillant que le verrouillage d'axe reste engagé.
• Rabaisser le carter de protection (37) jusqu'à ce que le crochet (36) se trouve sous la tête de vis du carter de protection (35).
• Serrer la vis du carter de protection.

Ne jamais tenter de bloquer l'axe avec la lame en rotation.
Maintenir le carter de protection vers le bas et serrer fermement la vis du carter de protection après avoir remonté la lame.

Réglage

Toujours retirer la fiche de la prise avant de proceder au réglage.

Votre scie à onglet a été parfaitement régée en usine. Au cas où un réglage s'impose, suite au transport, à la manipulation ou à une raison quelconque, suivre la procédure ci-dessous à la dette. Une fois cette opération réalisée, la précision est assurée.

Réglage du couteau divisur (fig. E1 - E3)

• Contrôler la position du couteau diviseur (11); en position correcte, la lame (41) est disposée au centre et à distance égale des deux côtés de la lame.
• Au besoin, ajuster en desserrant les deux vis (44) et déplacer le couteau diviseur (fig. E2).
• Serrer fermement les deux vis.

Ne jamais enlever le couteau divisur.

Coupe de l'insert (fig. B2, F1 - F4)

Pour ajuster et employerer votre scie à oranglet correctement, pratiquer un trait de scie (45) dans l'insert (27) afin de régler le jeu de la scie.

• Régler la scie sur onglet 0^ .
• Placer un morceau de bois sur la scie; les dimensions doivent être d'au moins 25mm× 152mm× 305mm (46).
• Appuyer sur le levier de déverrouillage de la tête (10) pour débloquer la tête.
• Mettre la scie en service et veiller à ce que la lameatteigne sa vitesse maximale.
• Abaisser le bras de scie au maximum et couper lentement le morceau de bois et l'insert.
• Mettre la scie hors service et attendre que la scie soit complètement arrêtée avant de relever le bras.

DW705 - Elargissement du trait de scie pour coupes inclinées à 45^

• Desserrer les boutons de verrouillage (23) et déplacer le guide arrêté gauche du guide arrière (7) au maximum vers la gauche.
• Desserrer la molette de verrouillage de l'inclinaison (21). Ajuster l'angle d'inclinaison sur 45^ et fixer la molette de verrouillage de l'inclinaison (21).
• Mettre la scie en service et veiller à ce que la lameatteigne sa vitesse maximale.
• Abaisser le bras et couper lentement le morceau de bois et l'insert.
• Ajuster le guide arrière gauche (7) (voir "Réglage du guide arrière") pour le rapprocher au maximum de la lame de scie sans la toucher lors de son mouvement ascendant ou descendant.
• Serrer le guide arrêté à l'aide des boutons (23).

Contrôle et réglage de la lame sur le guide arrière (fig. G1 - G4)

• Desserrer le bouton de serrage d'onglet (4) et tirer le verrou d'onglet (5) vers le haut pour relâcher le bras d'onglet (47).
• Faire pivoter le bras d'onglet jusqu'à ce que le verrou se trouve en position d'onglet 0^ . Ne pas serrer le bouton de serrage.
• Rabattre la tete jusqu'à ce que la lame entre dans le trait de scie (45).
• Disposer une équerre (48) contre le guide arrêté gauche (7) de l'enceinte et de la lame (41); voir fig. G3.

Ne pas toucher les pointes des dents de scie avec l'équerre.

Si la lame de scie n'est pas exactement à 90^ par rapport au guide:

• Desserrer les trois vis (49) et déplacer l'ensemble échelle/bras d'onglet vers la gauche ou vers la droite jusqu'à ce que la lame se trouve à 90^ selon l'équerre.
• Resserrer les trois vis (49). Ne pas tener compte de l'affichage de l'index d'onglet.

Réglage de l'index d'onglet (fig. G1 - G3, H1 & H2)

• Desserrer le bouton de serrage d'onglet (4) et tirer le verrou d'onglet (5) pour relâcher le bras d'onglet (47).
• Faire pivoter le bras de scie pour régler l'index d'onglet (51) en position zéro comme illustré à la figure H1.
• Avec le bouton de serrage d'onglet desserré, veiller à ce que le verrou d'onglet s'engage en position en faisant pivoter le bras d'onglet au-delà de zéro.
• Par la fenêtre (52), observer l'index (51) et l'échelle d'onglet (6); voir fig. H2. Si l'index ne pointe pas exactement sur le zéro de l'échelle, la soulever légèrement vers la gauche ou vers la droite en agissant avec un tournevis plat sur l'extrémité de la moulure plastique (53).

Contrôle et réglage de la lame sur la table

Ne pas toucher la pointe des dents de scie avec l'équre.

DW704 - Cette machine a eté réglee départ usine et ne requiert aucun réglage

DW705 - Réglage de la butée d'inclinaison (fig. J1 - J8)

• Desserrer la molette de verrouillage de l'inclinaison (21).
• Pousser la tête de scie vers la droite pour s'assurer que la butée d'inclinaison (19) est située exactement contre la butée de position verticale régliable (25).
• Desserrer le contre-écrou (54) et serrer la butée (25).
• Aligner les entaillles (61) pratiquées dans le boitier et la table comme l'indique le dessin.
• Introduire la queue d'un foret de 6,35 mm dans les entailles pour aligner les deux sections.
• Avec le foret dans les entailles (61), tourner la butée de position verticale régblable (25) dans le sens contraire des aiguilles d'une montre jusqu'à la butée (elle est alors en contact avec la butée d'inclinaison [19]).
• Serrer la molette de verrouillage de l'inclinaison (21) et enlever le foret.
• Resserrer le contre-écrou (54) tout en maintainant la butée (25).
• Si l'index d'inclinaison (55) ne pointe pas sur le zéro de l'échelle (12), desserrer la vis (56) et ajuster l'index.
• Rabaisser la tête de scie de sorte que la lame (41) s'engage légèrement dans l'insert (27).
• Disposer une équerre (48) sur la table et en position verticale contre la lame (41).

Pour obtenir une mesure exacte, les dents de la lame ne doivent pas toucher l'équerre.

• Si la lame n'est pas à la verticale par rapport à la table, régler la lame comme suit:

• Pour déplacer la lame vers la droite

• Desserrer la vis du bas (63) pour aligner la lame et l'équre.

• Serrer la vis du haut (62).

• Pour déplacer la lame vers la gauche

• Desserrer la vis du haut (62).

• Serrer la vis du bas (63) pour aligner la lame et l'équerre.
• Serrer la vis du haut (62).

Pour les deux réglages, bien serrer les deux vis pour bloquer le réglage.

DW705 - Réglage du guide arrêté (fig. K)

La partie supérieure du guide arrêté gauche (7) peut être ajustée vers la gauche pour permettre le passage de la lame en position inclinée à 48^ . Pour régler le guide arrêté:

• Desserrer les deux boutons plastiques (23) et faire couilisser le guide arrêté vers la gauche.

• Faire un essai avec la scie hors service et vérifier le jeu. Ajuster le guide arrrière aussi pres que possible de la lame pour obtenir un support maximal de piece sans jamais entraîer en contact avec la lame.

• Serrer les deux boutons fermement.
• Replacement le guide arrêtè vers la droite après la coupe.

La rainure de guidage (58), fig. K, sur le guide arrière gauche peut se colmater par les sciures. Employer un bâttonnet ou de l'air comprimé pour nettoyer cette rainure.

DW705 - Contrôle et réglage de l'angle d'inclinaison (fig. K, L1 - L4)

• Desserrer les boutons de serrage du guide arrière gauche (23) et faire couilisser la partie supérieure du guide arrière gauche au maximum vers la gauche.
• Desserrer la manette de serrage d'inclinaison (21) et déplacer la tête de scie vers la gauche jusqu'à ce que la butée d'inclinaison (19) repose sur la butée de position inclinée régliable (26). Il s'agit de la position inclinée à 45^ .
• Si l'index d'inclinaison (55) ne pointe pas exactement sur 45^ , la tete de scie est mal ajustée.
• Pour ajuster la tête, desserrer l'écrou de verrouillage (59) de la la butée en position inclinée régliable (26); voir fig. L2.
• Régler la vis de butée vers le haut ou vers le bas selon le cas jusqu'à ce que l'index pointe sur 45^ ; la butée angulaire repose alors sur la butée (19) en position inclinée régliable (26).
• Tenir la vis en place et serrer fermement l'écrou de verrouillage (59).
  Ne pas ajuster l'index d'inclinaison.
• Pour obtenir une inclinaison de 3^ droite ou de 48^ gauche, ajuster les deux vis de réglage de butée pour pouvoir positionner la tête de scie. Rajuster les butées une fois les coupes achievées.

Mode d'emploi

Toujours respecter les consignes de sécurité et les règes en vigueur.

Avant la mise en marche:

• Monter la lame de scie appropriée. Ne pas utiliser des lames trop émoussées. La vitesse maximale de rotation de l'outil ne doit pas excéder celle de la lame de scie.
• Fixer la pièce dans l'étau.
• Quoique cette scie coupe le bois et de nombreux materiaux non-ferreux, les instructions de fonctionnement se rapportent uniquement à la coupe du bois. Les mêmes directives sont applicables pour les autres materiaux. Ne pas scier des métaux ferreux, c'est-à-dire, des métaux contenant du fer ou de l'acier. Eviter les materiaux utilisés en maçonnerie. Ne pas utiliser de disques abrasifs!
• Ne pas essayer de couper des pieces tropétites.
• Veiller à ce que la lame coupe librement. Ne pas forcer.
• Veiller à ce que le moteur attaigne sa vitesse maximale avant de commencer à couper.
• S'assurer que tous les boutons de verrouillage et manettes de serrages soient bien serrés.
• Toujours utiliser l'insert. Ne pas utiliser la machine si leTrait de scie de l'insert a une largeur supérieure a 9 mm.

Mise en MARCHE et ARRET (fig. M1 & M2)

• Pourmettre l'outil en marche,appuyer sur l'interrupteur MARCHE/ARRET (17).
• Pour arrêté l'outil, relâcher l'interrupteur MARCHE/ARRET.
• Aucun dispositif n'est prévu pour bloquer l'interrupteur MARCHE, mais un trou est prévu dans la gachette, lequel permet de verrouiller la scie en position d'ARRET à l'aide d'un cadenas.

Coupe transversale verticale (fig. B1, B2 & N)

• Desserrer le bouton de serrage d'onglet (4) et tirer le verrou d'onglet (5) vers le haut.
• Engager le verrou d'onglet en position 0^ et serrer le bouton de serrage d'onglet.
• Disposer le morceau de bois à couper contre le guide arrière (3 & 7).
• Tenir la manette (1) et pouvoir sur levier de déverrouillage de la tête (10) afin de relâcher la tête. Appuyer sur la gâchette (17) pour démarrer le moteur.
• Baisser la tête de scie pour couper la piece jusqu'à ce que la lame penètre dans l'insert (27).
• Une fois la coupe achevée, relâcher la gâchette et replacer la tête en position supérieure de repos.

Coupe transversale verticale d'onglet (fig. G1 & G2, O)

• Desserrer le bouton de serrage d'onglet et tirer le verrou d'onglet vers le haut. Faire pivoter la tete vers la gauche ou vers la droite pour obtenir l'angle requis.
• Le verrou d'onglet est disposé automatiquement sur 15^ , 22,5^ , 30^ et 45^ . Si un angle intermédiaire ou 48^ à gauche est requis, tener la tête fermement en place et la bloquer en serrant le bouton de serrage d'onglet.
• Toujours s'assurer que le bouton de serrage d'onglet soit bien serré avant de proceder à la coupe.
• Proceder à une coupe transversale directe.

Pour assembler par onglet l'extrémité d'unepiece de bois en effectuant une petite découpe, positionner la piece de telle sorte que cette petite découpe se trouve du côté de la lame ayant le plus grand angle par rapport au guide arrière; par exemple onglet gauche, découpe à droite ou onglet droit, découpe à gauche.

DW705 - Coupe transversale inclinee (fig. B2 & P)

• Desserrer les boutons de serrage du guide arrière gauche (23) et faire coulisser la partie supérieure du guide arrière gauche au maximum vers la gauche. Desserrer la manette d'inclinaison (21) et régler l'inclinaison comme requis.
• Serrer fermement la manette de serrage d'inclinaison (21).
• L'angle d'inclinaison peut être régle entre 3^ droite et 48^ gauche, et coupé avec le bras d'onglet régle entre zéro et une position maximale d'onglet à 45^ droite ou gauche.
• Proceder tout comme pour "Coupe transversale verticale".

Qualité de la coupe

La régulariat de la coupe dépend d'un certain nombre de facteurs, tel que le type de matériel à couper. Lorsque des coupes de grande qualité sont requises pour les assemblages de pieces moulurées ou autres travaux de précision, une lame affutée et une vitesse de coupe lente et régulière donnent les résultats escomptés.

S'assurer que le matériel ne glisse pas pendant la coupe; bien le bloquer. Toujours attendre que la lame soit complètement arrêtée avant de lever le bras. Au cas où des petites fibres de bois sont visibles à l'arrière de la pierce, appliquer un morceau de bande adhéasive à l'endroit de la coupe. Couper à travers la bande adhéasive et l'enlever prudemment après la coupe.

Position du corps et des mains (Q1 - Q4)

La position correcte du corps et des mains facilité le travail avec la scie à onglet; de plus, elle autorise un travail plus précis et en toute sécurité.

• Ne jamais mettre les mains à proximé de la zone de coupe.
• Ne pas s'approcher à moins de 150 mm de la lame.

• Tenir la pierce fermement sur la table et le guide arrêté pendant l'opération de coupe. Conserver les mains dans la même position jusqu'à ce que la gachette ait éte reliachée et la lame se soit complètement arrêtée.

• Toujours faire un essai avec la scie hors service avant de finir les coupes et vérifier la trajectory de la scie.

• Ne pas croiser les mains comme illustré (fig. Q4).
• Toujours tenir les deux pieds à terre et garder l'équilibre.
• En déplacant le bras de scie vers la gauche ou vers la droite, bien accompagner le mouvement et se tenir légèrement de côte par rapport à la lame de scie.
• Observer le travail par les ouvertures (60) prévues dans le pare-éclats lorsqu'il s'agit par exemple de suivre une ligne dessinée au crayon.

Serrage de la pierce de travail (fig. V1 - V4)

Toujours utiliser un dispositif de blocage du matériel pour couper des métaux non ferreux.

• Serrer la pierce dans la mesure du possible contre la lame.
• Pour obtenir de plusieurs résultats, utiliser le presseur (31) de la scie (disponible en option auprès de votre concessionnaire). Bien serrer la piece contre le guide arrière. Il est possible de fixer la piece des deux cotsés de la lame de scie; ne pas oublier de bien positionner le presseur contre une surface solide et plane du guide arrière.

Support pour pieces longues (fig. B3)

• Toujours veiller au bon support des pieces longues.
• Pour obtenir de plusieurs résultats, utiliser la rallonge du plan de travail (29) pour augmenter la largeur de la table de scie (disponible en option auprès de votre concessionnaire). Supporter les longues pièces par des moyens pratiques tels que des chevalets ou autre, pour éviter que les extrémités ne tombent.

Coupe de cadres, de boîtes ou autres objets à quatre faces (fig. R1 & R2)

Coupe de cadre et autres assemblages

Faire des coupes simples dans des chutes de bois pour bien "sentir" la scie. Cette scie est un outil idéal pour réaliser des assemblages comme illustré sur la figure R1. Les découvertes peuvent se faire soit par inclinaison (DW705) soit par onglet.

DW705 - Emploi du réglage d'inclinaison

L'inclinaison pour les deux pieces est de 45^ chacune, formant un angle total de 90^ . Le bras d'onglet est bloqué en position zéro. Les pieces sont disposées avec le côté large contre la table et le côté étroit contre le guide arrière.

Emploi du réglage d'onglet

La même coupe peut se faire avec onglet à droite ou à gauche, avec la surface large contre le guide arrière (fig. R2).

Les deux croquis (fig. R1 & R2) seront uniquement pour des objets à quatre faces. En cas de nombre différent de faces, les angles d'onglet et d'inclinaison différément également. Le tableau ci-dessous donne les angles correspondants pour une série de formes, à condition que toutes les faces aient la même longueur. Pour une forme non mentionnée dans le tableau, diviser 180^ par le nombre de faces, pour déterminer l'angle d'onglet ou d'inclinaison.

Nombre de côtsés	Angle
4	45°
5	36°
6	30°
7	25,7°
8	22,5°
9	20°
10	18°

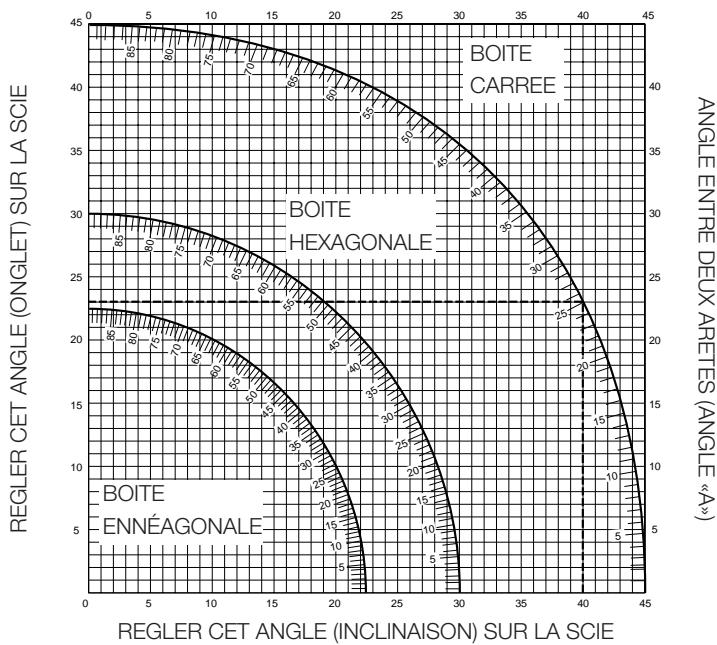

DW705 - Coupe d'onglets composés (fig. S1 & S2)

Une coupe d'onglets composés est la combinaison d'un onglet (fig. R1) et d'une inclinaison (fig. R2) en même temps. Ce type de coupe est utilisé pour réaliser des cadres et des assemblages à face inclinée comme illustré sur la figure S1.

Au cas où l'angle varie à chaque coupe, veiller à ce que le bouton de serrage d'inclinaison et celui de verrouillage d'onglet soit serrés fermement. Àpres un changement d'inclinaison ou d'onglet, toujours bien serrer lesdits boutons.

• Le tableau ci-après doit vous aider à sélectionner l'inclinaison ajustée et les réglages d'onglet pour les coupes d'onglets composés.

Pour employer le tableau efficacement, Sélectionner l'angle “A” requis (fig. S2) pour l'assemblage concerné, etmettre cet angle sur la courbe correspondante. A partir de ce point, descendre à la verticale pour couver l'angle d'inclinaison correct et on trouve transversalement l'angle d'onglet correct.

• Régler la scie sur les angles déterminés et effectuer quelques essais pratiques.
• L'exercice pratique se poursuit par l'assemblage des pieces coupées. Exemple: Pour construire une boîte à quatre côts avec 30^ d'angle extérieur (angle “A”, fig. S2), utiliser la courbe supérieure droite.

Chercher 30 sur l'échelle. Suivre la ligne d'intersection horizontale pour couver le réglage d'onglet sur la scie (23). Suivre la ligne d'intersection verticale vers le haut ou vers le bas pour couver l'angle d'inclinaison de la scie. Toutjours effectuer des essais de coupe sur des chutes de bois afin de contrôler les réglages de scie.

Echelle d'onglet à double graduation (fig. T1 & T2)

Les échelles graduées d'onglet comprendtent deuxrangées de chiffres pour plus de commodité(voir fig.T1 & T2).Une échelle indique 0^ lorsque la lame estperpendicularauiaguidearriere.Dans cette position,l'autre échelle affiche 90^ .L'échelle 0^ (plusgrands chiffres proches du bord avant)sertàcalculerlesangles.Pour calculercI'onglet approprié,diviser 180^ parle nombredecotsedela boiteoudu cadre.Se réferer au tableau precedent pour avoirquelquesexemples.L'échelle 90^ (plus petits chiffres derriere I'échelle 0^ )estutilisésolorqu'un coin deboiteoude cadre aété mesuréa l'aide d'un rapporteur.

Par exemple, lorsqu'on mesure l'angle d'une boîte à 8 côts, le rapporteur affichera 135^ . Pour déterminer le réglage adéquat d'onglet, diviser l'angle mesuré par deux. Le réglage d'onglet adéquat pour cet exemple est de 67^1/2 . Régler cet angle sur l'échelle de 90^ .

Echelle (Vernier) de précision (fig. U1 - U3)

La scie est équipée d'une échelle de précision. Pour des réglages inférieurs à 1 degré (1/4^, 1/2^, 3/4^) , l'échelle de précision autorise des réglages jusqu'à 1/4^ (15 minutes). Pour utiliser cette échelle, suivant les instructions suivantes à la lecture.

• Aligner le repère d'échelle sur le repère le plus proche sur l'échelle d'onglet comme décrit ci-après. La plaquette en plastique porte les repères 1/4^ , 1/2^ , 3/4^ et 1^ . Seuls les chiffres 1/2^ et 1^ sont indiqués. Exemple: vous désirez réaliser un angle d'onglet de 24/4^ à droite.
• Mettre la scie à onglet hors service.
• Régler l'angle d'onglet sur le degré entier le plus proche en alignant le repère central sur l'échelle (fig. U1) avec le chiffre entier correspondant de l'échelle d'onglet. Examiner la figure U2 de pres; le réglage illustré est un onglet de 24^ droite. Pour régler 1/4^ complémentaire, presser le verrouillage de bras d'onglet et déplacer le bras vers la droite jusqu'à ce que le repère 1/4^ soit aligné avec le repère le plus proche sur l'échelle d'onglet. Dans cet exemple, le repère le plus proche sur l'échelle d'onglet est de 25^ . La figure Fig. U3 illustré un réglage d'onglet de 24/4^ à droite.

Pour obtaining an onglet à droite:

• augmenter l'angle d'onglet en déplaçant le bras pour aligner le repère de vernier approprié sur le repère de l'échelle d'onglet à droite.
• réduire l'angle d'onglet en déplaçant le bras pour aligner le repère de vermier approprié sur le repère de l'échelle d'onglet à gauche.

Pour obtenir un onglet à gauche:

• augmenter l'angle d'onglet en déplaçant le bras pour aligner le repère de vernier approprié sur le repère de l'échelle d'onglet à gauche.
• réduire l'angle d'onglet en déplaçant le bras pour aligner le repère de vermier approprié sur le repère de l'échelle d'onglet à droite.

Coupe de base (fig. V1 - V4)

Position vertical

• Toujours effectuer un essai avec scie à l'arrêt avant de procéder à une coupe quelconque.

Coupees droites a 90^ (fig. V1)

• Disposer la pièce contre le guide arrière et la bloquer comme illustré sur la figure V1.
• Mettre la scie en marche, attendre que la scieatteigne sa vitesse maximale et baisser regulierement la tete pour effectuer la coupe.

Coupes d'onglet à 45^ (fig. V2)

• Positionner la piece comme illustré à la figure V2.
• Toutes les coupes de pieces moulurées doivent être effectuées avec la partie arrêtée contre le guide arrêté et le fond contre la table

Coin interieur

• Côté gauche

• Onglet gauche 45^ .

• Conserver le côté gauche de la coupe.

• Côté droit

• Onglet droit 45^ .

• Conserver le côté droit de la coupe.

Coin extérieur

• Côté gauche

• Onglet droit 45^ .

• Conserver le côte gauche de la coupe.

• Côté droit

• Onglet gauche 45^ .

• Conserver le côte droit de la coupe.

DW705 - Coupe tête inclinee (fig. V3 & V4)

Une autre méthode de coupe consiste à conserver un onglet de 0^ , en inclinant la tête à 45^ . La scie peut effectuer une coupe de 200 mm. Toutes les coupes doivent être effectuees, l'arriere de la piece à plat contre la table de la scie, comme illustré aux fig. V3 et V4.

Coin interieur

• Côté gauche

• Positionner la piece moulurée, la face supérieure en appui contre le guide arrière.

• Conserver le côte gauche de la coupe.

• Côté droit

• Positionner la piece moulurée, la face inférieure en appui contre le guide arrière.

• Conserver le côte gauche de la coupe.

Coin extérieur

• Côté gauche

• Positionner la piece moulurée, la face inférieure en appui contre le guide arrière.

• Conserver le côté droit de la coupe.

• Côté droit

• Positionner la piece moulurée, la face supérieure en appui contre le guide arrière.

• Conserver le côté droit de la coupe.

Lames de scie

Pour obtenir les capacités de sciage mentionnées, toujours employer des lames de 305 mm avec alésage de 30 mm.

Coupe des métaux non ferreux

Avec les métaux non ferreux, la machine ne doit être utilisée que sur le mode scie à ontlets. Nous recommendons de ne pas effectuer de coupes inclinées ni de coupes d'ontlets composés sur des métaux non ferreux. La machine ne doit pas être utilisée pour couper des métaux ferreux.

• Toujours utiliser un dispositif de blocage du matériel pour couper des métaux non ferreux. Vérifiez que lapiece est bien bloquée.
• N'installé que des lames de scie aptes à la coupe de métaux non ferreux.
• Si vous utilisez des lubrifiants, n'appliquez que de la cire ou un spray de séparation. N'utiliser ni émulsions ni fluides similaires.
• Placez un interrupteur FI ou DI entre la machine et le secteur pour éviter les risques résiduels provoqués par les copeaux de métal.

L'interrupteur FI doit être conforme aux specifications suivantes :

tension nominale	230 V
courant nominal	16 A
temps de réaction	< 15 ms
courant de fusion	30 mA

L'interrupteur DI doit être conforme aux specifications suivantes :

DIN VDE 0661
tension nominale	230 V
courant nominal	16 A
courant de fusion	30 mA
copure omnipolaire	L+N+PE
surveillance PE
déclencheurasse-tension

Votre revendeur pourra vous renseigner sur les accessoires qui convenennent le mieux pour votre travail.

Transport (fig. A2 & B1)

Pour transporter facilement votre scie à onglet, la poignée (9) est intégrée dans la tête (fig. B1).

• Pour transporter la scie, rabaisser la tête et appuyer sur la goupille de blocage (28) (fig. A2).
• Toujours transporter la scie par la poignée (9) ou par les poignées de transport (22); voir fig. B2.

La tête peut être rabattue entièrement, lame montée, sauf si l'insert n'a pas été découvert. Dans ce cas, le découvert ou déposer la lame de scie.

Entretien

Votre outil DeWALT a eté concu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend pour une bonne part d'un entretien soigneux et régulier.

Lubrification

Votre outil électric ne nécessite aucune lubrication additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

GARANTIE

30 JOURS D'ENGAGEMENT SATISFACTION

Si, pour quelques raison que ce soit, votre machine DeWALT ne vous donne pas entière satisfaction, il suffit de la returner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente/agreeé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, returnez votre machine à DeWALT. Munissez-vous d'une preuve d'achat.

- 1 AN DE MAINTENANCE GratisITE

Au cas où votre machine DeWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectue gratuitement dans un centre de service après-vente/agree sur presentation de la preuve d'achat. Ce service comprend pieces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.

1 AN DE GARANTIE

Au cas où votre machine DeWALT désenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pieces défectueuses ou de l'unité entière, et ce à notre déscroption, à condition que:

• la machine ait ete utilise correctement
• aucune personne non qualifiée n'ait tenté de réparer le produit
• la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DeWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel.

TRONCATRICE DW704/DW705

Congratulations!

Werkbankmontage (fig. C1 & C2)

Segurarca électrique
