DW704 - Gehrungssäge DEWALT - Kostenlose Bedienungsanleitung

Produkttyp	Kapp- und Gehrungssäge
Marke	DEWALT
Modell	DW704
Versorgungsspannung	230 V
Leistungsaufnahme	1500 W
Sägeblattdurchmesser	305 mm
Sägeblattbohrung	30 mm
Leerlaufdrehzahl	3800 min⁻¹
Max. Schnittbreite bei 90°	200 mm
Max. Schnittbreite bei 45° (Gehrung)	140 mm
Max. Schnitttiefe bei 90°	90 mm
Gehrungsbereich	48° links / 48° rechts
Gewicht	16,3 kg
Schalldruckpegel (LpA)	88,4 dB(A)
Schallleistungspegel (LWA)	101,4 dB(A)
Vibrationspegel	< 2,5 m/s²
Schutzklasse	Doppelte Isolierung (Schutzklasse II)
Empfohlene Sicherung	10 A
Schnittfunktionen	Vertikaler Querschnitt, Gehrungsschnitt (rechts/links)
Sicherheitsvorrichtungen	Bewegliche Schutzhaube, Trennkeil, Sicherheitsschalter, Kopfverriegelung
Wartung	Reinigung der Lüftungsschlitze, keine Schmierung erforderlich
Garantie	1 Jahr (Herstellungsfehler)
Mitgeliefertes Zubehör	TCT-Sägeblatt 305 mm, Sägeblatt-Montageschlüssel, Sägeblattspanner, 2 Zwingen, Bedienungsanleitung, Explosionszeichnung

Häufig gestellte Fragen - DW704 DEWALT

Wie wird das Sägeblatt an der DEWALT DW704 montiert?

Trennen Sie das Werkzeug zunächst vom Netz. Heben Sie die Schutzhaube mit dem Entriegelungshebel an. Drücken Sie die Wellenverriegelungstaste (15), um die Welle zu blockieren. Lösen Sie die Blattschraube (39) mit dem Schlüssel (18) im Uhrzeigersinn (nicht linksherum). Entfernen Sie den äußeren Flansch, setzen Sie das Blatt mit den Zähnen nach hinten gerichtet auf, setzen Sie den Flansch wieder auf und ziehen Sie die Schraube gegen den Uhrzeigersinn fest. Senken Sie die Haube ab und ziehen Sie ihre Schraube fest.

Wie wird die Gehrung an der Säge DW704 eingestellt?

Lösen Sie den Gehrungsfeststellknopf (4) und ziehen Sie die Gehrungsverriegelung (5) nach oben. Drehen Sie den Gehrungsarm auf den gewünschten Winkel (max. 48° links oder rechts). Die Verriegelung rastet bei 22,5° automatisch ein. Für einen Zwischenwinkel halten Sie den Arm und ziehen Sie den Feststellknopf an. Überprüfen Sie die Ausrichtung an der Gehrungsskala.

Wie wird die optionale Zwinge bei der DW704 verwendet?

Die Zwinge (31) ist optional erhältlich. Befestigen Sie sie an einer ebenen Fläche der hinteren Führung, um das Werkstück festzuhalten. Spannen Sie das Werkstück gegen die hintere Führung, vorzugsweise auf der Seite des Sägeblatts. Verwenden Sie sie immer beim Schneiden von NE-Metallen oder langen Werkstücken.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zunächst, ob der Stecker richtig eingesteckt und die Sicherung nicht durchgebrannt ist (10 A erforderlich). Stellen Sie sicher, dass der Schalter (17) nicht verriegelt ist (ein Loch erlaubt das Anbringen eines Vorhängeschlosses). Wenn der Motor nicht läuft, überprüfen Sie die Kohlebürsten (Zugang durch Klappe 16). Überlassen Sie Reparaturen einem autorisierten DeWALT-Kundendienst.

Wie wird die Kappsäge DW704 gereinigt?

Trennen Sie das Werkzeug vor der Reinigung stets vom Netz. Reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Die Lüftungsschlitze des Motors müssen frei sein. Verwenden Sie Druckluft oder einen Stab, um Sägemehl aus der Führungsnut (58) der hinteren Führung zu entfernen. Schmieren Sie das Werkzeug nicht, es benötigt keine zusätzliche Schmierung.

Welches Sägeblatt wird für die DW704 empfohlen?

Verwenden Sie ausschließlich Sägeblätter mit 305 mm Durchmesser und einer Bohrung von 30 mm. Die maximale Blattgeschwindigkeit darf 3800 min⁻¹ nicht überschreiten. Für Holz verwenden Sie ein geschärftes TCT-Blatt (Hartmetall). Für NE-Metalle wählen Sie ein geeignetes Blatt. Verwenden Sie niemals Trennscheiben.

Wie wird die Säge DW704 transportiert?

Senken Sie den Sägekopf ab und drücken Sie den Verriegelungsstift (28) hinein, um ihn in der unteren Position zu blockieren. Tragen Sie die Säge am integrierten Griff (9) oder an den Transportgriffen (22). Stellen Sie sicher, dass der Einsatz (27) ausgeschnitten ist, oder entfernen Sie das Blatt bei Bedarf, um Schäden zu vermeiden.

Wie wird ein Gehrungsschnitt mit der DW704 durchgeführt?

Stellen Sie die Gehrung wie zuvor beschrieben ein. Legen Sie das Werkstück gegen die hintere Führung (3 und 7). Halten Sie den Handgriff (1), drücken Sie den Entriegelungshebel (10), um den Kopf freizugeben, und betätigen Sie dann den Schalter (17). Senken Sie den Kopf gleichmäßig ab, um das Werkstück zu schneiden, bis das Blatt in den Einsatz (27) eindringt. Lassen Sie den Schalter los und heben Sie den Kopf an.

Die Säge vibriert oder macht ungewöhnliche Geräusche, was ist zu prüfen?

Überprüfen Sie, ob das Blatt fest sitzt und in gutem Zustand ist (keine gebrochenen Zähne). Stellen Sie sicher, dass die Säge fest auf einer stabilen und ebenen Werkbank montiert ist. Überprüfen Sie die Ausrichtung des Trennkeils (11) und der Führungen. Wenn die Vibrationen anhalten, könnten die Kohlebürsten abgenutzt sein; überprüfen Sie sie durch die Klappe (16). Für andere Störungen wenden Sie sich an einen autorisierten Kundendienst.

Wo finde ich Ersatzteile für die DW704?

Ersatzteile sind bei autorisierten DeWALT-Händlern oder Kundendienstzentren erhältlich. Siehe Liste auf der Rückseite des Handbuchs oder die DeWALT-Website. Verwenden Sie nur Originalteile. Die 1-jährige Garantie deckt Herstellungsfehler ab, jedoch nicht den normalen Verschleiß.

BEDIENUNGSANLEITUNG DW704 DEWALT

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

Cert. No.

R 9610618

Produktentwicklungsdirektor

Horst Großmann

X. fOpsma

DeWALT, Richard-Klinger-Straße 40

D-65510, Idstein, Deutschland

KAPP- UND GEHRUNGSSÄGE DW704/DW705

Herzlichen Glückwunsch!

Sie haben sich für ein Elektrowerkzeug von DeWALT entschieden, das die lange DeWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DeWALT zu Recht zu einem verlässlichen Partner aller professionellen Anwender.

Inhaltsverzeichnis

Technische Daten	de - 1
EG-Konformitätserkläragung	de - 1
Sicherheitshinweise	de - 2
Elektrische Sicherheit	de - 3
Verlängerungskabel	de - 3
Ausb packen	de - 3
Gerätebeschreibung	de - 3
Zusammenbauen	de - 3
Einstellen	de - 4
Gebrauchsanweisung	de - 5
Transport	de - 8
Wartung	de - 8
Garantie	de - 9

Technische Daten

		DW704	DW705
Spannung	(Volt)	230	230
Leistungsaufnahme	(Watt)	1.500	1.500
Sägeblattdurchmesser	(mm)	305	305
Sägeblattbohrung	(mm)	30	30
Max. Sägeblattdrehzahl	(min-1)	3.800	3.800
Max. Querschnitt bei 90°	(mm)	200	200
Max. Gehrangsschnitt bei 45°	(mm)	140	140
Max. Schnittiefe bei 90°	(mm)	90	90
Max. Neigungsquerschnittliefe bei 45°	(mm)	-	58
Gehrung (max. Einstellung)	links	48°	48°
	rechts	48°	48°
Neigung (max. Einstellung)	links	-	48°
	rechts	-	3°
0° Gehrung
Resultierende Breite bei max. Höhe 90 mm	(mm)	150	150
Resultierende Höhe bei max. Breite 200 mm	(mm)	58	58
45° Gehrung
Resultierende Breite bei max. Höhe 90 mm	(mm)	105	105
Resultierende Höhe bei max. Breite 140 mm	(mm)	58	58
45° Neigung
Resultierende Breite bei max. Höhe 58 mm	(mm)	-	150
Resultierende Höhe bei max. Breite 200 mm	(mm)	-	43
Bremszeit der automatischen elektronischen Blattbremse	(s)	< 10,0	< 10,0
Gewicht	(kg)	16,3	17,2

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge 10 A

Folgende Symbole werden in dieser Anleitung verwendet:

Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

elektrische Spannung

EG-Konformitätserklärung

DW704 & DW705

DeWALT erklärt hiermit, daß diese Elektrowerkzeuge entsprechend den Richtlinien und Normen 89/392/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.

Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen.

Die Höhe des Schalldrucks entspricht den Richtlinien der Europäischen Gemeinschaft 86/188/EWG und 89/392/EWG gemessen nach EN 50144:

		DW704	DW705
LpA (Schaldruck)	dB(A)*	88,4	89,3
LWA (Schalleistung)	dB(A)	101,4	97,3

• Arbeitsplatzbezogener Emissionswert

Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz.

Gewichteter Effektivwert der Beschleunigung nach

EN 50144:

	DW704	DW705
	< 2,5 m/s2	< 2,5 m/s2

TÜV Rheinland

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

Zertifikat-Nr.

R 9610618

Direktor Produktentwicklung

Horst GroBmann

DeWALT, Richard-Klinger-Straße 40,

D-65510, Idstein, Deutschland

Sicherheitshinweise

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Feuergefahr die nationalen Sicherheitsvorschriften zu beachten. Lesen Sie folgende Sicherheitshinweise, bevor Sie das Elektrowerkzeug benutzen. Bewahren Sie diese Sicherheitshinweise gut auf!

Allgemeines

1 Halten Sie ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

2 Berücksichtigten Sie Umgebungseinflüsse

Setzen Sie Elektrowerkzeuge keiner Nässe aus. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie Elektrowerkzeuge nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

3 Schützen Sie sich vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Bei extremen Einsatzbedingungen (z.B. hohe Feuchtigkeit, Entwicklung von Metallstaub usw.) kann die elektrische Sicherheit durch Vorschalten eines Trenntransformators oder eines Fehlerstrom-(FI-)Schutzschalters erhöht werden.

4 Halten Sie Kinder fern!

Sorgen Sie dafür, dass Kinder das Werkzeug oder Kabel nicht berühren. Jugendliche unter 16 Jahren dürfen das Werkzeug nur unter fachlicher Anleitung benutzen.

5 Verlängerungskabel im Freien

Verwenden Sie bei Arbeiten im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

6 Bewahren Sie Ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollen in trockenen, verschlossenen Räumen und für Kinder unerreichbar aufbewahrt werden.

7 Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck. Sie können von sich bewegenden Teilen erfasst werden. Bei Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

8 Benutzen Sie eine Schutzbrille

und verwenden Sie eine Atemmaske bei staub- und späneerzeugenden Arbeiten.

9 Beachten Sie den Höchstschalldruck

Tragen Sie bei einem Schalldruck über 85 dB(A) einen geeigneten Gehörschutz.

10 Sichern Sie das Werkstück

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und erleichtert die Bedienung des Elektrowerkzeuges mit beiden Händen.

11 Achten Sie auf einen sicheren Stand

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

12 Vermeiden Sie unbeabsichtigtes Einschalten

Tragen Sie keine an das Stromnetz angeschlossenen Elektrowerkzeuge mit dem Finger am EIN-/AUS-Schalter. Vergewissern Sie sich davon, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.

13 Seien Sie stets aufmerksam

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Werkzeug nicht, wenn Sie müde sind.

14 Ziehen Sie den Netzstecker

Schalten Sie das Gerät ab und warten Sie, bis das Werkzeug die Ruhestellung erreicht hat, bevor Sie den Arbeitsplatz verlassen. Bei Nichtgebrauch, vor der Wartung und beim Werkzeugwechsel ist der Netzstecker zu ziehen.

15 Lassen Sie keine Werkzeugschlüssel stecken

Überprüfen Sie vor dem Einsatz, ob die Schlüssel und Einstellwerkzeuge entfernt sind.

16 Benutzen Sie das richtige Werkzeug

Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Werkzeuge oder Vorsatzgeräte für schwere Arbeiten. Mit dem richtigen Werkzeug erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Elektrowerkzeug, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

17 Behandeln Sie das Kabel sorgfältig

Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

18 Pflegen Sie ihre Werkzeuge mit Sorgfalt

Halten Sie ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Kontrollieren Sie regelmäßig den Stecker und das Kabel und lassen Sie diese bei Beschädigung von einer DeWALT-Kundendienstwerkstatt erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie im Falle einer Beschädigung. Halten Sie alle Schalter trocken, sauber und frei von Öl und Fett.

19 Kontrollieren Sie Ihr Elektrowerkzeug auf Beschädigungen

Vor Gebrauch ist das Elektrowerkzeug auf einwandfreie und bestimmungsgemäße Funktion zu überprüfen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein, um den einwandfreien Betrieb des Elektrowerkzeuges zu gewährleisten. Beschädigte Teile und Schutzvorrichtungen müssen vorschriftsgemäß repariert oder ausgewechselt werden. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter defekt ist. Beschädigte Schalter müssen durch eine DeWALT-Kundendienstwerkstatt ersetzt werden.

20 Lassen Sie Reparaturen nur von einer DeWALT-Kundendienstwerkstatt ausführen

Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer DeWALT-Kundendienstwerkstatt ausgeführt werden, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für Gehrungssägen

21 Blattschutz-Betätigung

Der Blattschutz an Ihrer Säge wird automatisch hochgezogen, wenn der Arm gesenkt wird; er schwenkt wieder zurück, wenn die Säge in die Ausgangsposition zurückkehrt. Der Blattschutz kann von Hand hochgezogen werden, wenn Sägeblätter ausgewechselt werden und wenn der Zustand der Säge geprüft werden soll. Ziehen Sie den Blattschutz nie per Hand hoch, außer wenn die Säge AUSgeschaltet ist und der Netzstecker gezogen wurde.

22 Herumfliegende Späne

Der vordere Teil des Blattschutzes ist mit kleinen Schlitzen versehen, die eine gute Sicht auf das Werkstück ermöglichen. Obwohl die Schlitze das Herumfliegen von Spänen erheblich reduzieren, sind noch Öffnungen im Blattschutz vorhanden; deshalb sollten Sie immer eine Schutzbrille tragen, wenn Sie mit der Säge arbeiten.

23 Sägeblätter

Stellen Sie sicher, dass sich das Sägeblatt in die richtige Richtung dreht. Halten Sie das Blatt scharf. Verwenden Sie keine Blätter mit einem kleineren oder größeren Durchmesser als empfohlen. Verwenden Sie nur Sägeblätter, die den in den technischen Daten enthaltenen Anforderungen entsprechen.

24 Blattschutz

Verwenden Sie die Säge nie ohne den richtig positionierten Blattschutz.

25 Achten Sie auf ihre Hände

Halten Sie ihre Hände vom Schnittbereich der Säge fern. Halten Sie ihre Hände nie in den Sägeblattbereich, während die Säge an der Stromversorgung angeschlossen ist.

26 Stoppen des Motors

Heben Sie das Sägeblatt aus dem Schnitt im Werkstück, bevor Sie den Schalter loslassen. Versuchen Sie nie, das Gerät anzuhalten, indem Sie ein Werkzeug o.a. auf das Sägeblatt drücken. Blockieren Sie nie den Ventilator, um die Antriebswelle zu stoppen.

27 Wartung des Sägeblatts und der Sägeblattflansche

Sorgen Sie dafür, dass die Kontaktflächen des Sägeblatts und der Sägeblattflansche sauber sind. Benutzen Sie beide Mutternschlüssel, um sie anzudrehen.

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Ihr DeWALT-Elektrowerkzeug ist gemäß EN 50144 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes dreiadriges Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm². Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollständig aus.

Auspacken (Abb. A1 & A2)

Nehmen Sie die Säge vorsichtig am Tragegriff (9) aus der Verpackung. Die Verpackung enthält:

1 Montierte Kapp- und Gehrungssäge 1 Sägeblattschlüssel 1 HM-Sägeblatt, 305 mm 2 Spannbacken (nur DW704) 1 Bedienungsanleitung 1 Explosionszeichnung

Transportsicherung

• Drücken Sie den Schalthebel (1) ein und ziehen Sie den Kopfverriegelungsstift (28) heraus, wie Abb. A2 zeigt.
• Führen Sie den Sägekopf kontrolliert nach oben in die Ausgangsposition.

Gerätebeschreibung (Abb. B1 - B3)

B1

1 Schalthebel 2 Beweglicher Blattschutz unten 3 Anschlag rechts 4 Gehrungsfeststellknopf 5 Gehrungsverriegelung 6 Gehrungsskala 7 Anschlag links 8 Löcher für Werkbankmontage 9 Tragegriff

10 Kopfblockierungs-Freigabehebel

11 Hinterer Blattschutz unten 12 Neigungsskala (nur DW705) 13 Loch für Hängeschloss 14 Motorgehäuse 15 Spindelarretierung

16 Kohlebürstenprüfkappe 17 Auslösetaste

B2

18 Sägeblattschlüssel 19 Winkelanschlag (nur DW705) 20 Absauganschluss 21 Neigungsfeststellknopf (nur DW705) 22 Griffaussparung 23 Feststellknöpfe Anschlag oben links (nur DW705) 24 Blattschutz oben 25 Justieranschlag für Vertikalposition (nur DW705) 26 Justieranschlag für Neigungsposition (nur DW705) 27 Schlitzplatte 28 Kopfverriegelungsstift

B3

29 Zusätzliche Werkstückauflage 30 Seitenanschlag mit verstellbarer Länge 31 Werkstück-Klemmbacke 32 Staubsack

Zusammenbauen

Ziehen Sie vor dem Zusammenbauen immer den Netzstecker.

Der Motor und die Schutzhauben sind bereits auf dem Fußteil montiert.

An der Werkbank befestigen (Abb. C1 & C2)

• Alle vier Füße sind mit Löchern (8) versehen, die eine leichte Befestigung an der Werkbank ermöglichen. Es sind Löcher in zwei verschiedenen Größen vorhanden, so dass unterschiedliche Schraubengrößen (33) verwendet werden können. Verwenden Sie eines der beiden Löcher; es ist nicht nötig, bereits Löcher zu verwenden. Sichern Sie Ihre Säge vor dem Arbeiten ausreichend, damit sie sich nicht bewegen kann. Um die Mobilität Ihrer Säge zu verbessern, können Sie sie an einer mindestens 12,5 mm starken Sperrholzplatte befestigen. Sie können die Platte nun leicht an der Werkbank festklemmen und wieder abnehmen, um sie andererorts zu befestigen.
• Wenn Sie Ihre Säge an einer Sperrholzplatte befestigen, stellen Sie sicher, dass die Befestigungsschrauben nicht aus dem Plattenboden hervorstehen. Die Sperrholzplatte muss mit der Auflageplatte der Werkbank bündig liegen. Bei der Befestigung der Säge an irgendeiner Fläche ist immer dafür zu sorgen, dass sie nur an den Klemmstellen, wo sich die Befestigungslöcher befinden, festgeklammert wird. Beim Festklemmen der Säge an irgendeiner anderen Stelle ist ein ordnungsgemäßer Betrieb nicht möglich.
• Um ein Blockieren der Säge und Ungenauigkeiten beim Arbeiten zu vermeiden, sollte das Werkzeug auf einer ebenen Fläche montiert werden. Um ein Kippeln auf dem Untergrund zu vermeiden, ist die Säge stabil aufzustellen. Gegebenenfalls schieben Sie dazu ein dünnes Stück Material unter einen der Füße, bis die Säge stabil auf der Montagefläche steht.

• Drücken Sie den Kopfblockierungs-Freigabehebel (10), um den unteren Blattschutz (2) freizugeben. Ziehen Sie nun den unteren Blattschutz so weit hoch wie möglich.
• Lösen Sie die Blattschutzarmsschraube (35) weit genug, um dem Eckstück (36) den Durchgang zwischen dem Kopf der Schraube (38) und dem Blattschutz zu erlauben. Nun kann der Blattschutzarm (37) weit genug hochgezogen werden, um den Zugriff auf die Blattsicherungsschraube (39) zu ermöglichen.
• Halten Sie den unteren Blattschutz hoch und drücken Sie mit einer Hand den Spindelarretierungsknopf (15). Nehmen Sie nun den mitgelieferten Sägeblattschlüssel (18) in die andere Hand und lockern Sie die Sägeblattschraube (39), indem Sie sie im Uhrzeigersinn drehen (Linksschraube).

Um die Spindelarretierung zu verwenden, drücken Sie den Knopf (vgl. Abb. D4) und drehen die Spindel von Hand, bis Sie spüren, dass die Arretierung einrastet. Halten Sie den Arretierungsknopf eingedrückt, um die Spindel festzuhalten.

• Entfernen Sie die Sägeblattschraube (39) und den äußeren Sägeblattflansch (40).
• Montieren Sie das Sägeblatt (41) auf dem inneren Bund (42), der sich am inneren Sägeblattflansch (43) befindet. Sorgen Sie dafür, dass die Zähne am unteren Blattrand in Richtung der Rückseite der Säge zeigen (vom Benutzer weg).
• Montieren Sie den äußeren Sägeblattflansch (40) wieder.
• Ziehen Sie die Sägeblattschraube (39) an, indem Sie sie entgegen dem Uhrzeigersinn drehen, während Sie den unteren Blattschutz hochhalten und mit der anderen Hand den Spindelarretierungsknopf gedrückt halten (vgl. Abb. D4).
• Bewegen Sie den Blattschutzarm (37) nach unten, bis das Eckstück (36) sich unterhalb des Kopfes der Blattschutzarmsschraube (35) befindet.
• Drehen Sie die Blattschutzarmschraube fest.

Drücken Sie den Spindelarretierungsknopf nie ein, während das Sägeblatt sich dreht. Halten Sie den Blattschutzarm nach unten und ziehen Sie die Blattschutzarmschraube fest an, nachdem Sie das Sägeblatt installiert haben.

Einstellen

Ziehen Sie vor dem Einstellen immer den Netzstecker.

Ohne Kapp- und Gehrungssäge wurde werkseitig genau eingestellt. Sollte wegen des Transports oder aus irgendeinem anderen Grunde eine erneute Einstellung erforderlich sein, gehen Sie folgendermaßen vor, um Ihre Säge einzustellen. Die Einstellungen sollen dann zuverlässig bestehen bleiben.

Einstellen des hinteren unteren Blattschutzes (Abb. E1 - E3)

• Prüfen Sie den hinteren unteren Blattschutz (11), um sicherzustellen, dass er sich in einer Position befindet, in der das Sägeblatt (41), mit gleichem Abstand zu allen Seiten, umschlossen ist.
• Stellen Sie die Position ein, indem Sie die beiden Schrauben (44) lockern und den Blattschutz bewegen (Abb. E2). Ziehen Sie beide Schrauben wieder fest an.

Entfernen Sie nie den Blattschutz.

Schneiden des Sägeschlitzes (Abb. B2, F1 - F4)

Um Ihre Kapp- und Gehrungssäge einzustellen und zu verwenden, müssen Sie vor dem ersten Einsatz einen Schlitz (45) in die Schlitzplatte (27) schneiden, in den das Sägeblatt eintauchen kann.

• Stellen Sie die Säge auf 0° Gehrung ein.
• Legen Sie ein Stück Holzabfall auf die Säge; die Abmessungen sollen mindestens 25 mm × 152 mm × 305 mm betragen (46).
• Drücken Sie den Kopfblockierungs-Freigabehebel (10), um den Sägekopf freizugeben.
• Schalten Sie die Säge EIN und lassen Sie das Sägeblatt auf volle Drehzahl beschleunigen.
• Ziehen Sie den Sägearm soweit wie möglich nach unten und schneiden Sie langsam durch das Holz und durch den Sägeschlitz.
• Schalten Sie die Säge AUS und lassen Sie das Sägeblatt zum Stillstand kommen, bevor Sie den Sägearm hochziehen.

DW705 - Erweitern des Sägeschlitzes für Schnitte mit 45° Neigung

• Lockern Sie den Feststellknopf des oberen linken Anschlags (23) und bewegen Sie den oberen linken Anschlag (7) so weit wie möglich nach links.
• Lockern Sie den Neigungsfeststellknopf (21). Stellen Sie nun den Neigungswinkel auf 45° ein und verriegeln Sie den Neigungsfeststellknopf (21) wieder.
• Schalten Sie die Säge EIN und lassen Sie das Sägeblatt auf volle Drehzahl beschleunigen.
• Ziehen Sie den Sägearm nach unten und schneiden Sie langsam durch das Holz und durch den Sägeschlitz.
• Stellen Sie den linken Anschlag (7) so ein, dass er so nahe wie möglich am Sägeblatt ist, ohne die vertikale Bewegung des Sägearms zu behindern (vgl. "Einstellen des Anschlags").
• Stellen Sie den Anschlag in dieser Position fest, indem Sie die beiden Feststellknöpfe (23) anziehen.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Anschlag (Abb. G1 - G4)

• Lockern Sie den Gehrungsfeststellknopf (4) und drücken Sie die Gehrungsverriegelung (5) hoch, um den Gehrungsarm (47) freizugeben.
• Schwenken Sie den Gehrungsarm, bis die Verriegelung in der 0°-Gehrungsposition hält. Drehen Sie den Feststellknopf nicht fest.
• Ziehen Sie den Kopf nach unten, bis das Sägeblatt gerade in den Sägeschlitz (45) reicht.
• Legen Sie ein Winkelmaß (48) gegen die linke Seite (7) des Anschlags und des Sägeblatts (41). Vgl. Abb. G3.

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkelmaß.

Falls der Winkel zwischen Sägeblatt und Anschlag nicht 90° beträgt:

• Lockern Sie die drei Schrauben (49) und bewegen Sie die Skala-/Gehrungsarmkonstruktion nach links oder rechts, bis der mit dem Winkelmaß gemessene Winkel zwischen dem Sägeblatt und dem Anschlag 90° beträgt.
• Drehen Sie die drei Schrauben (49) wieder fest. Die Anzeige des Gehrungszeigers ist an dieser Stelle nicht von Bedeutung.

Justierung des Gehrungszeigers (Abb. G1 - G3, H1 & H2)

• Lockern Sie den Gehrungsfeststellknopf (4) und drücken Sie die Gehrungsverriegelung (5) hoch, um den Gehrungsarm (47) freizugeben.
• Bewegen Sie den Sägearm, um den Gehrungszeiger (51) auf die Nullposition einzustellen, wie Abb. H1 zeigt.
• Lassen Sie die Gehrungsverriegelung bei lockerem Gehrungsfeststellknopf einschnappen, indem Sie den Gehrungsarm an der Nullposition vorbeidrehen.
• Schauen Sie durch die Sehöffnung (52) auf den Zeiger und die Gehrungsskala (6) (Abb. H2). Falls der Zeiger nicht genau 0 anzeigt, verschieben Sie ihn an einem der beiden Seiten des Rahmens (53) mit einem Schraubenzieher mit flacher Spitze vorsichtig nach links oder rechts.

Prüfen und Justieren des Winkels zwischen Sägeblatt und Tischplatte

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkelmaß.

DW704 - Diese Säge wurde werksseitig eingestellt und sollte keiner neuen Einstellung bedürfen.

DW705 - Prüfen und Justieren des Winkels zwischen Sägeblatt und Tischplatte (Abb. J1 - J8)

• Lockern Sie den Neigungsfeststellknopf (21).
• Drücken Sie den Gehrungsarm nach rechts, um sicherzustellen, dass der Winkelanschlag (19) sich direkt am Justieranschlag der Vertikalposition (25) befindet.
• Lockern Sie die rechte Sicherungsmutter (54) und schrauben Sie den Anschlag (25) hinein.
• Richten Sie die Schlitze (61) im Neigungsgehäuse und im Tisch gemäß der Abbildung aus.
• Stecken Sie den Schaft eines 6,35 mm Bohrers in die Öffnung, um die beiden Gehäuse untereinander auszurichten.
• Lassen Sie den Bohrer in der Öffnung und drehen Sie die Anschlagsschraube (25) entgegen dem Uhrzeigersinn fest gegen den Winkelanschlag (19).
• Drehen Sie den Neigungsfeststellknopf fest und nehmen Sie den Bohrer aus der Öffnung.
• Halten Sie die Anschlagschraube (25) fest und ziehen Sie die Sicherungsmutter (54) wieder an.
• Falls der Neigungszeiger (55) nicht Null auf der Neigungsskala (12) anzeigt, lockern Sie die Feststellschraube (56) und justieren Sie den Zeiger auf Null.
• Senken Sie den Sägearm, so dass das Sägeblatt (41) gerade unter der Schlitzplatte (27) hinausragt.
• Stellen Sie einen Winkel (48) auf die Tischplatte und vertikal gegen das Sägeblatt (41).

Berühren Sie die Spitzen der Sägeblattzähne nicht mit dem Winkel.

• Der Winkel zwischen dem vertikalen Sägeblatt und der Tischplatte sollte 90° betragen. Ist dies nicht der Fall, stellen Sie den Winkel folgendermaßen ein:
• Sägeblatt nach rechts
• Drehen Sie die untere Schraube (63) entgegen dem Uhrzeigersinn, um das Sägeblatt zu justieren. Ziehen Sie die obere Schraube (62) an.
• Sägeblatt nach links
• Lockern Sie die obere Schraube (62).
• Drehen Sie die untere Schraube (63) im Uhrzeigersinn, um das Sägeblatt zu justieren.
• Ziehen Sie die obere Schraube (62) an.

Sorgen Sie in beiden Fällen dafür, dass die Schrauben fest angezogen werden, damit die Justierung gesichert ist.

DW705 - Einstellen des Anschlags (Abb. K)

Der obere Teil des linken Anschlags (7) kann nach links verschoben werden. Der Platz, der so entsteht, erlaubt einen maximalen Neigungswinkel der Säge von 48° nach links. Um den Anschlag einzustellen:

• Lockern Sie die beiden Kunststoffknöpfe (23) und schieben Sie den Anschlag nach links.
• Machen Sie einen Versuch mit ausgeschalteter Säge und prüfen Sie den Zwischenraum zwischen Sägeblatt und Anschlag. Stellen Sie den Anschlag so ein, dass er so nahe wie möglich am Sägeblatt ist, ohne die vertikale Bewegung des Sägearms zu behindern.
• Drehen Sie beide Knöpfe gut fest.
• Nach dem Schneiden schieben Sie den Anschlag darüber nach rechts in die Ausgangsposition.

Die Führungsrille (58) am linken Anschlag (Abb. K) kann sich mit Spänen zusetzen. Verwenden Sie ein Stäbchen oder Druckluft, um die Führungsrille zu reinigen.

DW705 - Prüfen und Justieren des Neigungswinkels (Abb. K, L1 - L4)

• Lockern Sie den Feststellknopf des linken Anschlags (23) und schieben Sie den oberen Teil des linken Anschlags soweit wie möglich nach links.
• Lockern Sie den Neigungsfeststellknopf (21) und bewegen Sie den Sägearm nach links, bis der Winkelanschlag (19) auf dem Justieranschlag der Neigungsposition (26) rastet. Dies ist die Position, bei der die Neigung 45° beträgt.
• Falls der Neigungszeiger (55) nicht genau 45° anzeigt, ist der Sägearm dejustiert.
• Um den Arm zu justieren, lockern Sie die Sicherungsmutter (59) am Justieranschlag der Neigungsposition (26) (Abb. L2).
• Je nach der Abweichung drehen Sie die Anschlagschraube hinein oder heraus, bis der Zeiger 45° anzeigt, wenn der Winkelanschlag (19) auf dem Justieranschlag der Neigungsposition (26) aufliegt.
• Halten Sie die Schraube fest, während Sie die Sicherungsmutter (59) fest anziehen. Der Neigungszeiger (55) wurde bereits in der 90°-Position justiert und muss deshalb nicht mehr neu eingestellt werden.
• Um eine Neigung von 3° nach rechts bzw. von 48° nach links zu erreichen, müssen die beiden Justieranschläge so eingestellt werden, dass der Sägearm die erforderliche Bewegung machen kann. Stellen Sie die beiden Justieranschläge nach dem Schneiden wieder auf 90° bzw. 45° zurück.

Gebrauchsanweisung

Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.

Vor der Inbetriebnahme:

• Montieren Sie das richtige Sägeblatt. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die höchstzulässige Drehzahl der Säge darf nicht höher sein als die des Sägeblattes.
• Sichern Sie das Werkstück.
• Obwohl diese Säge Holz und weitere andere Nichteisen-Werkstoffe schneidet, beziehen sich diese Bedienungsvorschriften nur auf das Schneiden von Holz. Die gleichen Richtlinien gelten auch für andere Werkstoffe. Schneiden Sie mit dieser Säge keine Eisenwerkstoffe (Eisen und Stahl) oder Mauerwerk! Verwenden Sie keine Schleifscheiben!
• Versuchen Sie nicht, extrem kleine Werkstücke zu sägen.
• Üben Sie beim Schneiden keinen übermäßigen Druck auf das Sägeblatt aus. Erzwingen Sie den Arbeitsvorgang nicht.
• Lassen Sie den Motor vor Arbeitsbeginn stets auf volle Drehzahl beschleunigen.
• Stellen Sie sicher, dass alle Feststellknöpfe und Hebel angezogen sind.
• Verwenden Sie immer die Schlitzplatte. Verwenden Sie die Säge nicht, wenn der Schlitz in der Schlitzplatte breiter ist als 9 mm.

EIN- und AUSschalten (Abb. M1 & M2)

• Betätigen Sie zum EINschalten der Säge die Auslösetaste (17), wie Abb. M1 zeigt.
• Um die Säge AUSzuschalten, lassen Sie die Taste los.
• Es gibt keine Vorrichtung, um die Säge in EINgeschaltetem Zustand zu arretieren. Es gibt aber ein Loch (13) in der Auslösetaste, das mit einem Bügelschloss versehen werden kann, um die Säge in AUSgeschaltetem Zustand zu verriegeln.

Gerader vertikaler Querschnitt (Abb. B1, B2 & N)

• Lockern Sie den Gehrungsfeststellknopf (4) und drücken Sie die Gehrungsverriegelung (5) hoch.
• Stellen Sie die Gehrungsverriegelung auf die 0°-Position und drehen Sie den Gehrungsfeststellknopf fest.
• Legen Sie das zu schneidende Holz an den Anschlag (3 & 7).
• Halten Sie den Schalthebel (1) und drücken Sie den Kopfblockierungs-Freigabehebel (10), um den Sägekopf freizugeben. Drücken Sie die Auslösetaste (17), um den Motor zu starten.
• Drücken Sie den Sägekopf nach unten, um durch das Holz und die Kunststoff-Schlitzplatte (27) zu schneiden.
• Lassen Sie nach dem Schneiden die Auslösetaste (17) los, warten Sie, bis das Sägeblatt stillsteht, und führen Sie den Sägekopf darüber in seine obere Rastposition.

Vertikaler Gehrungsquerschnitt (Abb. G1 & G2, O)

• Lockern Sie den Gehrungsfeststellknopf und drücken Sie die Gehrungsverriegelung hoch. Bewegen Sie den Kopf nach links oder nach rechts in den gewünschten Winkel.
• Die Gehrungsverriegelung rastet automatisch bei 15°, 22,5°, 30° und 45° ein. Für Zwischenwerte oder 48° halten Sie den Kopf gut fest und ziehen Sie den Gehrungsfeststellknopf an.
• Ziehen Sie vor dem Schneiden den Gehrungsfeststellknopf immer fest an.
• Gehen Sie wie bei einem geraden Querschnitt vor.

Wenn der Gehrungsquerschnitt bei einem Stück Holz mit einer unebenen Kante angewendet wird, legen Sie das Holz so in die Säge, dass die unebene Kante sich an der Seite des Sägeblattes befindet, wo der Winkel zum Anschlag am größten ist. Das heißt: Gehrung nach links, unebene Kante rechts - Gehrung nach rechts, unebene Kante nach links.

DW705 - Neigungsquerschnitt (Abb. B2 & P)

• Lockern Sie die Feststellknöpfe (23) und schieben Sie den oberen linken Anschlag soweit wie möglich nach links. Lockern Sie den Neigungsfeststellknopf (21) und stellen Sie die Neigung auf den gewünschten Wert ein.
• Ziehen Sie den Neigungsfeststellknopf (21) fest an.
• Der Neigungswinkel kann zwischen 3° nach rechts und 48° nach links eingestellt werden. Beim Neigungsquerschnitt kann der Gehrungsarm auf einen Winkel zwischen 0° und 45° Gehrung nach links oder rechts eingestellt werden.
• Gehen Sie wie bei einem geraden Querschnitt vor.

Achten Sie immer darauf, dass nach jeder Einstellung alle Sicherungshebel wieder fest angezogen werden!

Schnittqualität

Saubere Schnittkanten hängen von einer Reihe von Variablen ab, wie z.B. vom Werkstoff. Wenn für Form- und ähnliche Präzisionsarbeiten sehr glatte Schnitte verlangt werden, empfiehlt sich die Verwendung eines scharfen Sägeblatts bei einer niedrigen, gleichmäßigen Schnittgeschwindigkeit.

Sorgen Sie dafür, dass das Material während des Schneidens nicht kriecht; sichern Sie es sorgfältig. Lassen Sie das Sägeblatt immer zum Stillstand kommen, bevor Sie den Sägearm hochziehen. Falls dennoch an der Hinterseite des Werkstückes Holzfasern abgespalten werden, kleben Sie ein Stück Kreppband über das Holz, wo es geschnitten werden soll. Sägen Sie durch das Kreppband und entfernen Sie es nach dem Schneiden.

Haltung des Körpers und der Hände (Abb. Q1 - Q4)

Eine richtige Haltung des Körpers und der Hände beim Bedienen Ihrer Kapp- und Gehrungssäge macht das Sägen leichter, präziser und sicherer.

• Halten Sie Ihre Hände in der Nähe des Schnittbereiches.
• Halten Sie mit Ihren Händen immer einen Sicherheitsabstand zum Sägeblatt von mindestens 150 mm ein.
• Halten Sie beim Schneiden das Werkstück fest gegen die Werkbank und gegen den Anschlag. Behalten Sie Ihre Hände in sicherem Abstand zum Sägeblatt, bis Sie die Auslösetaste losgelassen haben und das Sägeblatt zum völligen Stillstand gekommen ist.
• Machen Sie immer einen Versuch (mit ausgeschalteter Säge), bevor Sie mit eingeschalteter Maschine arbeiten, so dass Sie die Bahn des Sägeblatts überprüfen können.
• Kreuzen Sie Ihre Höhe nicht wie in Abb. Q4.
• Wahren Sie mit beiden Füßen einen festen und balancierten Stand.
• Folgen Sie den Bewegungen des Sägeblatts nach links und rechts; stehen Sie hierbei ein wenig seitlich des Sägeblatts.
• Schauen Sie durch die Schlitze (60) im Blattschutz, wenn Sie einer Bleistiftlinie folgen.

Sichern des Werkstücks (Abb. V1 - V4)

Beim Schneiden von Nichteisen-Metallen immer eine Materialklammer verwenden.

• Klemmen Sie das Holz wenn möglich immer auf die Säge.
• Für beste Ergebnisse verwenden Sie die Klemmbacke (31), die für den Gebrauch mit Ihrer Säge entworfen ist. Sie ist als Zubehör bei Ihrem Händler erhältlich. Klemmen Sie das Werkstück wenn möglich immer gegen den Anschlag. Sie können an beiden Seiten des Sägeblatts klemmen; denken Sie daran, dass die Klemmbacke eine feste, flache Anschlag-Oberfläche braucht.

Abstützung für lange Werkstücke (Abb. B3)

• Stützen Sie lange Werkstücke immer ab.
• Für beste Ergebnisse verwenden Sie die zusätzliche Werkstück-Auflage (29), um die Tischweite Ihrer Säge zu vermehren.

Sie erhalten die zusätzliche Werkstück-Auflage als Zubehör bei Ihrem Händler. Stützen Sie lange Werkstücke mit geeigneten Mitteln sicher ab. Verwenden Sie z.B. Sägeböcke oder ähnliche Vorrichtungen, um überhängende Werkstücke zu stützen.

Herstellen von Bilderrahmen, Setzkästen und anderen umfangreichen Projekten (Abb. R1 & R2)

Gehrungen schneiden und Rahmen herstellen

Versuchen Sie einige einfache Projekte mit Holzabfall, bis Sie die Handhabung Ihrer Säge sicher beherrschen. Ihre Säge ist das ideale Werkzeug für das Gehrungssägen von Eckverbindungen wie in Abb. R1. Die abgebildete Verbindung kann durch Neigungssägen (DW705) oder durch Gehrungssägen hergestellt werden.

DW705 - Neigungssägen im rechten Winkel

Die Neigung ist für beide Leisten auf 45° eingestellt, so dass sich ein Winkel von 90° ergibt. Der Gehrungsarm ist in der Nullposition verriegelt.

Das Holz ist mit der breiten flachen Seite am Tisch und der schmalen Seite am Anschlag positioniert.

Gehrungssägen

Der gleiche Schnitt lässt sich herstellen, indem mit der breiten Seite am Anschlag rechts und links auf Gehrung gesägt wird (Abb. R2). Die beiden Skizzen (Abb. R1 & R2) sind nur für vierseitige Objekte. Wenn die Zahl der Seiten sich verändert, ändern sich auch die Gehrungs- und Neigungswinkel. Die folgende Tabelle zeigt die richtigen Winkel für eine Vielzahl von Formen; es wird damit angenommen, dass alle Seiten die gleiche Länge haben. Für Formen, die nicht in der Tabelle aufgeführt werden, teilen Sie 180° durch die Zahl der Seiten, um den Gehrungs- bzw. Neigungswinkel zu erhalten.

Zahl der Seiten	Gehrungs- oder Neigungswinkel
4	45°
5	36°
6	30°
7	25,7°
8	22,5°
9	20°
10	18°

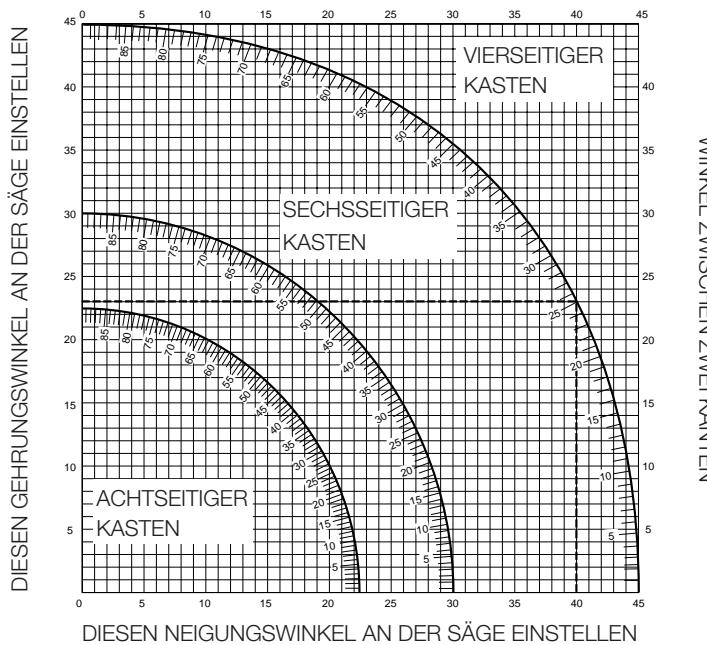

DW705 - Doppelgehrungssägen (Abb. S1 & S2)

Doppelgehrungssägen ist eine Kombination von Gehrungssägen (Abb. R2) und Neigungssägen (Abb. R1). Diese Sägeweise ergibt einen Schnitt, der sich zum Herstellen von Rahmen oder Kästen mit schrägen Seiten, wie in Abb. S1, eignet.

Falls der Schnittwinkel für jeden Schnitt verschieden ist, vergewissern Sie sich, dass der Neigungsfeststellknopf und der Gehrungsfeststellknopf fest angezogen sind. Diese Knöpfe müssen nach jeder Änderung der Neigung oder Gehrung angezogen werden.

Die hier gegebene Übersicht soll Ihnen helfen, die richtigen Neigungs- und Gehrungseinstellungen für zusammengesetzte Schnitte zu wählen. Um die Übersicht zu verwenden, wählen Sie den gewünschten Winkel "A" (Abb. S2) für Ihr Projekt. Sie finden diesen Winkel in dem betreffenden Bogen in der folgenden Übersicht. Von diesem Punkt aus gehen Sie in einer vertikalen Linie, um den korrekten Neigungswinkel zu finden, und in einer horizontalen Linie, um den korrekten Gehrungswinkel zu finden. - Stellen Sie Ihre Säge auf die vorgeschriebenen Winkel ein und machen Sie einen Probeschnitt. - Üben Sie den Zusammenbau der gesägten Stücke. Beispiel: Um einen vierseitigen Kasten mit 30° Außenwinkeln herzustellen (Winkel "A", Abb. S2), verwenden Sie den Bogen oben rechts. Finden Sie 30 auf der Bogenskala. Folgen Sie der horizontalen Schnittlinie nach links oder rechts, um die Gehrungswinkeleinstellung (23) der Säge zu finden. Folgen Sie ebenso der vertikalen Schnittlinie nach oben oder unten, um die Neigungswinkeleinstellung der Säge zu finden. Machen Sie immer zuerst Probeschnitte mit Holzabfall, um die Sägeinstellungen zu überprüfen.

Doppelbereich-Gehrungsskala (Abb. T1 & T2)

Die Gehrungsskala besitzt zwei Zahlenbereiche, wie Abb. T1 & T2 zeigen. Die eine Skala zeigt 0° an, wenn das Sägeblatt rechtwinklig zum Anschlag steht. Die andere Skala zeigt hierbei 90° an. Die 0°-Skala (größere Zahlen, näher zur Vorderseite) wird verwendet, wenn Winkel berechnet werden. Um den korrekten Gehrungswinkel zu berechnen, teilen Sie 180° durch die Zahl der Seiten des Kastens bzw. des Rahmens. Vgl. die obige Übersicht für einige Beispiele. Die 90°-Skala (kleinere Zahlen hinter der 0°-Skala) wird benutzt, wenn ein Winkel Ihres Kastens oder Rahmens mit einem Winkelmesser gemessen wird. Wenn Sie z.B. den Winkel eines achteckigen Kastens messen, zeigt der Winkelmesser 135° an.

Teilen Sie diesen Winkel durch 2, um die richtige Gehrungseinstellung zu erhalten. Sie beträgt hier 67,5°. Stellen Sie diesen Winkel anhand der 90°-Skala ein.

Vernier-Skala (Abb. U1 - U3)

Ihre Säge ist mit einer sehr genauen Vernier-Skala versehen.

Für Einstellungen mit Grad-Bruchteilen (1/4°, 1/2°, 3/4°) erlaubt die Vernier-Skala eine genaue Einstellung des Gehrungswinkels auf den nächstgelegenen 1/4° (15 Minuten).

Um die Vernier-Skala zu verwenden, gehen Sie folgendermaßen vor:

• Richten Sie die gewünschte Vernier-Anzeige mit der nächstgelegenen Gradanzeige auf der Gehrungsskala aus, wie im Folgenden beschrieben. Die Plastik-Vernierplatte hat Markierungen für 1/4°, 1/2°, 3/4° und 1°. Nur 1/2° und 1° sind mit Zahlen gekennzeichnet.

Nehmen wir zum Beispiel an, Sie wollen einen Gehrungswinkel von 24 1/4° rechts einstellen.

• Schalten Sie die Säge AUS.
• Stellen Sie den Gehrungswinkel auf die nächste volle Gradzahl ein, indem Sie die mittlere Markierung der Vernier-Skala (vgl. Abb. U1) mit der Gradzahl in der Gehrungsskala ausrichten. Betrachten Sie Abb. U2! Um den zusätzlichen Viertelgrad einzustellen, drücken Sie die Gehrungsverriegelung und bewegen den Gehrungsarm vorsichtig nach rechts, bis die 1/4°-Verniermarkierung mit der nächsten Gradmarkierung ausgerichtet ist. In diesem Fall ist die nächste Gradmarkierung 25°. Abb. U3 zeigt eine Gehrungseinstellung von 24 1/4° rechts.

Wenn Sie auf rechte Gehrung sägen:

• vergrößern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur rechten Seite hin ausgerichtet ist.
• verkleinern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur linken Seite hin ausgerichtet ist.

Wenn Sie auf linke Gehrung sägen:

• vergrößern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur linken Seite hin ausgerichtet ist.
• Verkleinern Sie den Gehrungswinkel, indem Sie den Sägearm bewegen, bis die betreffende Vernier-Markierung mit der nächsten Gehrungsskala-Markierung zur rechten Seite hin ausgerichtet ist.

Sägen von Grund-Gehrungsschnitten (Abb. V1 - V4)

Vertikalposition

• Machen Sie immer einen Probeschwenk des Sägekopfes bei ausgeschalteter Säge, bevor Sie sägen.

Gerade Vertikalquerschnitte (Abb. V1)

• Legen Sie das Holz an den Anschlag und spannen Sie es ein wie in Abb. V1.
• Schalten Sie die Säge EIN, lassen Sie das Sägeblatt auf volle Drehzahl beschleunigen und senken Sie den Arm gleichmäßig durch das Material.

45°-Gehrungsschnitte (Abb. V2)

• Legen Sie das Werkstück wie in Abb. V2 auf die Säge.
• Alle Schnitte werden mit der Rückseite des Werkstücks am Anschlag und der Unterseite des Werkstücks auf der Platte gemacht.

Innenwinkel

• links
• Gehrung 45° links.
• Sichern Sie die linke Schnittseite des Werkstücks.
• rechts
• Gehrung 45° rechts.
• Sichern Sie die rechte Schnittseite des Werkstücks.

Außenwinkel

• links
• Gehrung 45° rechts.
• Sichern Sie die linke Schnittseite des Werkstücks.
• rechts
• Gehrung 45° links.
• Sichern Sie die rechte Schnittseite des Werkstücks.

DW705 - Horizontalposition mit Neigung (Abb. V3 & V4)

Eine andere Möglichkeit zum Herstellen des gleichen Schnittes ist eine Kombination von 0° Gehrung und 45° Neigung. Ihre Säge kann bis zu 200 mm breite Neigungsschnitte sägen. Alle Schnitte werden mit 45° Neigung und 0° Gehrung gesägt. Die Rückseite des Werkstückes liegt flach auf der Säge wie in Abb. V3 und V4.

Innenwinkel

• links
• Legen Sie die Oberseite des Werkstücks an den Anschlag.
• Sichern Sie die linke Schnittseite des Werkstücks.
• rechts
• Legen Sie die Unterseite des Werkstücks an den Anschlag.
• Sichern Sie die linke Schnittseite des Werkstücks.

Außenwinkel

• links
• Legen Sie die Unterseite des Werkstücks an den Anschlag.
• Sichern Sie die rechte Schnittseite des Werkstücks.
• rechts
• Legen Sie die Oberseite des Werkstücks an den Anschlag.
• Sichern Sie die rechte Schnittseite des Werkstücks.

Sägeblätter

Um die angegebenen Schnitttiefen zu erhalten, sollten Sie immer Sägeblätter mit einem Durchmesser von 305 mm und einer Bohrung von 30 mm verwenden.

Schneiden von Nichteisen-Metallen

Beim Schneiden von Nichteisen-Metallen kann die Maschine nur im Kappbetrieb verwendet werden. Wir empfehlen, dass Neigungs- und zusammengesetzte Gehrungsschnitte nicht bei Nichteisen-Metallen ausgeführt werden. Die Maschine ist nicht für das Schneiden von Eisenmetallen geeignet.

• Beim Schneiden von Nichteisen-Metallen immer eine Materialklammer verwenden. Sicherstellen, dass das Werkstück sicher festgeklammert ist.
• Nur Sägeblätter verwenden, die zum Schneiden von Nichteisen-Metallen geeignet sind.
• Wenn Schmiermittel verwendet werden, nur Wachs oder Trennspray benutzen. Keine Emulsionen oder ähnliche Flüssigkeiten verwenden.
• Einen FI- oder DI-Schalter zwischen der Maschine und der Hauptstromleitung verwenden, um Restrisiken durch Metallsplitter zu verhindern.

Der FI-Schalter sollte den folgenden Spezifikationen entsprechen:

Nennspannung	230 V
Nennstrom	16 A
Reaktionszeit	< 15 ms
Sicherungsstrom	30 mA

Der DI-Schalter sollte den folgenden Spezifikationen entsprechen:

DIN VDE 0661
Nennspannung	230 V
Nennstrom	16 A
Sicherungsstrom	30 mA
Abschalten aller Pole	L+N+PE
PE-Überwachung
Freisetzung von Niedrigspannung

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren DeWALT-Händler.

Transport (Abb. A2 & B1)

Um ein einfaches Tragen der Kapp- und Gehrungssäge zu ermöglichen, ist sie mit einem Tragegriff (9) am oberen Ende des Sägearms versehen (Abb. B1).

• Um die Säge zu transportieren, senken Sie den Arm und drücken den Verriegelungsstift (28) in den Sägekopf (Abb. A2).
• Verwenden Sie zum Tragen der Säge immer den Tragegriff (9) oder die Griffaussparungen (22); vgl. Abb. B2.

Der Sägearm lässt sich mit installiertem Sägeblatt nur vollständig senken, wenn die Schlitzplatte bereits geschnitten wurde. Falls Sie die Säge vor dem Schneiden der Schlitzplatte transportieren möchten, entfernen Sie das Sägeblatt.

Wartung

Ihr DeWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung.

Reinigung

Sorgen Sie dafür, dass die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch.

Recycling

(nicht zutreffend für Österreich und die Schweiz)

Elektrowerkzeuge enthalten Roh- und Kunststoffe, die recycelt werden können und Stoffe, die fachgerecht entsorgt werden müssen. DeWALT und andere namhafte Hersteller von Elektrowerkzeugen haben ein Recycling-Konzept entwickelt, das dem Handel und dem Anwender eine problemlose Rückgabe von Elektrowerkzeugen ermöglicht. Ausgediente Netz- und akkubetriebene DeWALT-Werkzeuge können beim Handel abgegeben oder direkt an DeWALT eingeschickt werden. Beim Recycling werden sortenreine Rohstoffe (Kupfer, Aluminium, etc.) und Kunststoffe gewonnen und nicht verwertbare Reststoffe verantwortungsvoll entsorgt. Voraussetzung für den Erfolg ist das Engagement von Anwendern, Handel und Markenherstellern.

GARANTIE

30 TAGE GELD ZURÜCK GARANTIE

Wenn Sie mit der Leistung Ihrer DeWALT-Maschine nicht völlig zufrieden sind, können Sie unter Vorlage des Original-Kaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DeWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld-zurück-Garantie gilt nicht auf Zubehör.

- 1 JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihre DeWALT-Maschine unter Vorlage des Original-Kaufbeleges von einer DeWALT-Kundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.

1 JAHR GARANTIE

Die Garantiefrist von 12 Monaten gilt für alle DeWALT-Maschinen und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muss. In dieser Zeit garantieren wir:

• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, dass der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DeWALT-Zubehörteile verwendet wurden, die ausdrücklich von DeWALT als zum Betrieb mit DeWALT-Maschinen geeignet bezeichnet worden sind.

Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite.

Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch gegenüber dem Verkauf geltend machen.

KAPSAEGE DW704/DW705

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

Cert. No.

R 9610618

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Cert. No.

R 9610618

DeWALT, Richard-Klinger-Straße 40,

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Cert. No.

R 9610618

	DW704	DW705
	< 2,5 m/s2	< 2,5 m/s2
TÜV Rheinland
Sicherheit und Umweltschutz GmbH
Am Frauen Stein
D-51105 Köln
Germany
	Cert. No.
	R 9610618

	DW704	DW705
	< 2,5 m/s2	< 2,5 m/s2
TÜV Rheinland
Sicherheit und Umweltschutz GmbH
Am Frauen Stein
D-51105 Köln
Germany
	Cert. No.
	R 9610618

Elektrische Sicherheit

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Sert. Nr.

R 9610618

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Cert. No.

R 9610618

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Cert. No.

R 9610618

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

Cert. No.

R 9610618

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Deutschland

DeWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Deutschland

Sicherheit und Umweltschutz GmbH

Am Grauen Stein

D-51105 Köln

Germany

Cert. No.

R 9610618

Horst Großmann

DeWALT, Richard-Klinger-Straße 40,
