MODE D'EMPLOI ON STAGE III JBL

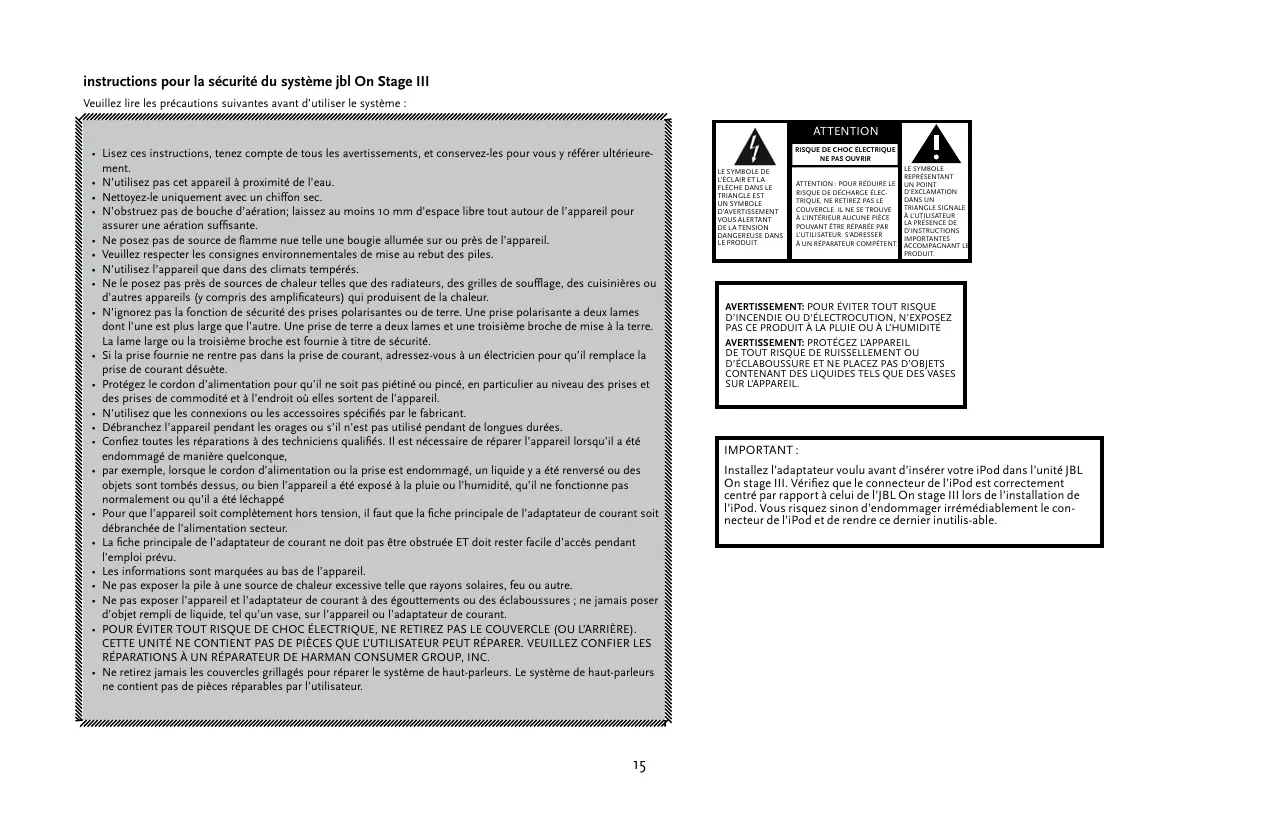

instructions pour la sécurité du système jbl On Stage III Veuillez lire les précautions suivantes avant d’utiliser le système :

• Lisez ces instructions, tenez compte de tous les avertissements, et conservez-les pour vous y référer ultérieurement. • N’utilisez pas cet appareil à proximité de l’eau. • Nettoyez-le uniquement avec un chiffon sec. • N’obstruez pas de bouche d’aération; laissez au moins 10 mm d’espace libre tout autour de l’appareil pour assurer une aération suffisante. • Ne posez pas de source de flamme nue telle une bougie allumée sur ou près de l’appareil. • Veuillez respecter les consignes environnementales de mise au rebut des piles. • N’utilisez l’appareil que dans des climats tempérés. • Ne le posez pas près de sources de chaleur telles que des radiateurs, des grilles de soufflage, des cuisinières ou d’autres appareils (y compris des amplificateurs) qui produisent de la chaleur. • N’ignorez pas la fonction de sécurité des prises polarisantes ou de terre. Une prise polarisante a deux lames dont l’une est plus large que l’autre. Une prise de terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche est fournie à titre de sécurité. • Si la prise fournie ne rentre pas dans la prise de courant, adressez-vous à un électricien pour qu’il remplace la prise de courant désuète. • Protégez le cordon d’alimentation pour qu’il ne soit pas piétiné ou pincé, en particulier au niveau des prises et des prises de commodité et à l’endroit où elles sortent de l’appareil. • N’utilisez que les connexions ou les accessoires spécifiés par le fabricant. • Débranchez l’appareil pendant les orages ou s’il n’est pas utilisé pendant de longues durées. • Confiez toutes les réparations à des techniciens qualifiés. Il est nécessaire de réparer l’appareil lorsqu’il a été endommagé de manière quelconque, • par exemple, lorsque le cordon d’alimentation ou la prise est endommagé, un liquide y a été renversé ou des objets sont tombés dessus, ou bien l’appareil a été exposé à la pluie ou l’humidité, qu’il ne fonctionne pas normalement ou qu’il a été léchappé • Pour que l’appareil soit complètement hors tension, il faut que la fiche principale de l’adaptateur de courant soit débranchée de l’alimentation secteur. • La fiche principale de l’adaptateur de courant ne doit pas être obstruée ET doit rester facile d’accès pendant l’emploi prévu. • Les informations sont marquées au bas de l’appareil. • Ne pas exposer la pile à une source de chaleur excessive telle que rayons solaires, feu ou autre. • Ne pas exposer l’appareil et l’adaptateur de courant à des égouttements ou des éclaboussures ; ne jamais poser d’objet rempli de liquide, tel qu’un vase, sur l’appareil ou l’adaptateur de courant. • POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU L’ARRIÈRE). CETTE UNITÉ NE CONTIENT PAS DE PIÈCES QUE L’UTILISATEUR PEUT RÉPARER. VEUILLEZ CONFIER LES RÉPARATIONS À UN RÉPARATEUR DE HARMAN CONSUMER GROUP, INC. • Ne retirez jamais les couvercles grillagés pour réparer le système de haut-parleurs. Le système de haut-parleurs ne contient pas de pièces réparables par l’utilisateur.

ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE. IL NE SE TROUVE

À L’INTÉRIEUR AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L’UTILISATEUR. S’ADRESSER À UN RÉPARATEUR COMPÉTENT.

Installez l’adaptateur voulu avant d’insérer votre iPod dans l’unité JBL On stage III. Vérifiez que le connecteur de l’iPod est correctement centré par rapport à celui de l’JBL On stage III lors de l’installation de l’iPod. Vous risquez sinon d’endommager irrémédiablement le connecteur de l’iPod et de rendre ce dernier inutilis-able.

réglementation de la fcc

Déclaration de conformité de la FCC Cet appareil est conforme à l’article 15 de la Réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes :: (1) cet appareil ne doit pas provoquer d’interférence nuisible ; et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui peuvent entraîner un fonctionnement indésirable.

Interférences radio et de télévision

Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de Classe B, en vertu de l’article 15 des Règlements de la FCC. Ces limites sont destinées à fournir une protection raisonnable contre des interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut diffuser une énergie de fréquence radio , s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles à des communications radio. Toutefois, il n’y a aucune garantie que ces interférences ne se produiront pas dans une installation particulière. Si cet équipement ne provoque pas d’interférence à la réception radio ou de télévision, ce qui peut être déterminé en allumant puis en éteignant l’équipement, l’utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes : • augmenter la distance qui sépare l’équipement du récepteur ; • brancher l’équipement à une prise secteur différente pour que l’équipement et le récepteur soient sur des circuits de branchement différents ; • demander de l’aide au vendeur ou à un technicien radio/TV compétent. Les changements ou modifications n’ayant pas été expressément autorisés par JBL pourraient annuler le droit de l’utilisateur de faire fonctionner l’équipement.

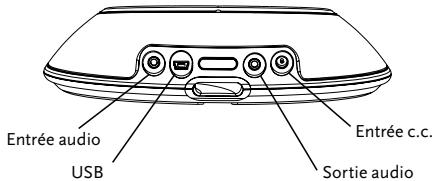

Familiarisez-vous avec votre JBL On Stage III Déballez soigneusement le système JBL On Stage III et identifiez tous les éléments :

4. Adaptateurs de station d’accueil

Synchronisation et transfert de fichiers avec l’ordinateur

2. Module d’alimentation

5. Câble audio auxiliaire de 3,5 mm

Vérifiez que votre iPod est bien installé dans le JBL On Stage III au moyen de l’adaptateur qui convient.

Branchez un câble USB (vendu séparément) dans la prise USB (n° 4), au dos de l’appareil, et l’autre extrémité directement dans le port USB de l’ordinateur.

Adaptateurs de station d’accueil

3. Télécommande IR Pour plus amples informations sur la sélection, l’installation et l’enlèvement des adaptateurs de station d’accueil, veuillez visiter www.jbl.com

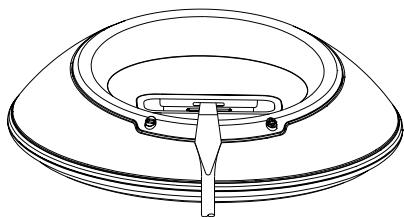

Pour enlever un adaptateur, insérer un tournevis plat (vendu séparément) dans la fente au dos de l’adaptateur et soulever.

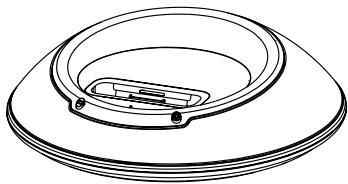

Étape 1. Déballez l’appareil JBL On Stage III, les adaptateurs, la télécommande et le câble d’entrée. Lisez ces instructions entièrement

Étape 2. Déverrouillez le couvercle du compartiment à piles pour l’ouvrir.

Étape 3. Mettez 6 piles AA dans le compartiment à piles.

Étape 4. Branchez la fiche d’alimentation dans la prise d’entrée correspondante située à l’arrière du JBL On Stage III et branchez l’autre fiche d’alimentation dans la prise murale ou la barrette d’alimentation.

Étape 5. Branchez l’adaptateur iPod approprié sur le JBL On Stage III.

Posez votre iPod sur le connecteur de la Station d’accueil ou branchez le câble d’entrée audio à l’arrière du JBL On Stage III. Branchez le câble audio à la source audio.

Étape 6. Appuyez sur le bouton d’alimentation situé au dos du

JBL On Stage III. Une DEL verte s’allume lorsque le JBL On Stage III est en marche.

Étape 7. Réglez le volume en appuyant sur les touches (+) pour augmenter et (–) pour diminuer. Appuyez sur les deux touches en même temps pour mettre en sourdine le JBL On Stage

III. Appuyez sur l’une ou l’autre des touches pour rétablir le son.

Mise au rebut des piles et batteries

Les piles alcalines ne sont pas considérées comme dangereuses et peuvent être mises au rebut avec les ordures ménagères. Les batteries rechargeables (p. ex. au nickel cadmium, au nickel-métal-hydrure, au lithium et au lithium-ion) sont considérées comme des matières ménagères dangereuses et peuvent poser un risque inutile pour la santé et la sécurité. Ces déchets doivent être mis au rebut de manière écologiquement rationnelle. Contactez le service de gestion des ordures de votre région pour en savoir plus sur la collecte, le recyclage et l’élimination écologiques des batteries et piles mortes. NE MÉLANGEZ PAS LES TYPES DE PILES NE MÉLANGEZ PAS DES PILES CHARGÉES AVEC DES PILES PARTIELLEMENT CHARGÉES LES PILES NE SE RECHARGENT PAS QUAND ELLES SONT DANS LE On Stage III

dépannage de votre système jbl On Stage III Technical Specifications

Fréquence de réponse : 70 Hz – 20 kHz Consommation électrique : 20 W maximum

Le système ne s’allume pas.

La fiche d’alimentation n’est pas branchée correctement.

Assurez-vous que le bloc d’alimentation est raccordé à source d’alimentation sous tension et qu’il est correctement branché au

JBL On Stage III. Remarque : Lorsque le JBL On Stage III est allumé, une DEL d’alimentation verte située sur le JBL On Stage III doit s’allumer.

Pas de volume ou volume faible.

La source d’entrée est faible.

Appuyez sur la touche « Haut » (+) de la commande du volume pour rétablir le son ou pour augmenter le niveau du volume du haut-parleur.

Remarque : Le fait d’appuyer sur la touche de volume « Bas » (-) baisse le volume du haut-parleur. Le fait d’appuyer en même temps sur les touches de contrôle du volume (+) et (-) met le haut-parleur en sourdine.

Piles faibles ou déchargées.

Augmentez le niveau du volume sur l’appareil de la source audio.

iiPod est sur pause (en mode de fonctionnement sur piles uniquement)

Appuyez sur la touche Play (Lecture) de l’iPod ou de la télécommande.

Remarque : Si l’on arrête l’iPod pendant plus de dix minutes, appuyer sur la touche d’alimentation du JBL On Stage III pour remettre l’appareil en marche. Appuyez sur (+) ou (-) pour rétablir le son.

Aucun son ne sort du hautparleur du JBL On Stage III.

Entrée alimentation : 12V - 1,5 A Transducteur du JBL On Stage III :

(4) 1 capacité intégrale par canal Dimensions : Diamètre – 190 mm Hauteur – 51mm Poids du système : .51 kg Piles : Taille - AA Type – Alcalin, NiMh NE MÉLANGEZ PAS DES PILES DE TYPES DIFFÉRENTS.

NE MÉLANGEZ PAS DES PILES CHARGÉES ET DES Aucun son ne sort du haut-parleur JBL On Stage III (suite).

JBL On Stage III a été arrêté pendant plus de dix minutes en mode de fonctionnement sur piles uniquement.

Appuyez sur le bouton d’alimentation du JBL On Stage III pour rallumer l’appareil. Appuyez sur (+) ou (-) pour rétablir le son.

Pas d’alimentation, la LED n’est pas allumée.

L’adaptateur mural n’est pas branché correctement au JBL On Stage III.

Branchez l’adaptateur mural dans une prise électrique connue.

Testez la prise avec une lampe ou un autre appareil.

L’adaptateur mural ne reçoit pas d’alimentation en CA.

Branchez le JBL On Stage III à une source audio connue. Testez la source audio avec un casque.

L’unité n’est pas sous tension.

Vérifiez si la prise secteur est sous tension. Vérifiez si tous les commutateurs de la prise secteur sont en position d’alimentation et que tous les commutateurs de l’appareil sont en position de marche.

Vous n’utilisez pas l’adaptateur correct.

Veillez à utiliser l’adaptateur correspondant au modèle particulier de votre iPod.

Contact partiel seulement entre l’iPod et la station d’accueil.

Vérifiez si l’iPod est bien installé dans la station d’accueil.

onflit possible entre des accessoires de tiers et le signal USB.

Vérifiez que le JBL On Stage III n’est pas connecté à un noyau USB ou à un périphérique USB.

Charge/synchronisation

L’iPod ne se charge pas.

L’ordinateur ne reconnaît pas l’iPod ou affiche un message d’erreur.

Branchez le JBL On Stage III directement dans le port USB de l’ordinateur.

Le connecteur USB ne fournit pas une alimentation suffisante. 20

Essayez de brancher le câble USB à un autre port au dos de l’ordinateur.

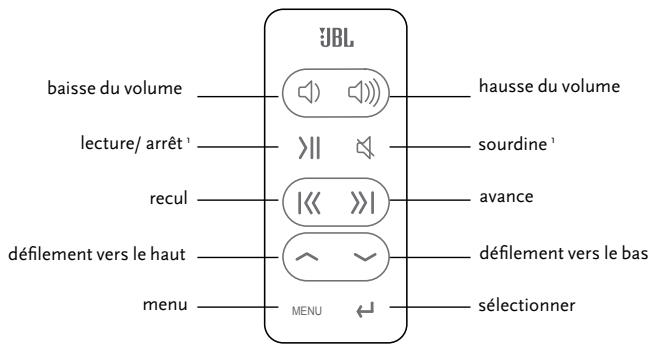

jbl On Stage III Fonctionnalité de la télécommande

Navigation Control Mode Mise en marche de l’iPod :

baisse du volume lecture/ arrêt 1

défilement vers le bas

défilement vers le haut menu

1. En mode de fonctionnement sur piles, le système d’enceinte avec station d’accueil

JBL On Stage III s’éteint pour économiser les piles si la sourdine ou la pause durent plus de 10 minutes.

Télécommande JBL à 10 boutons :

Infrarouge: Fréquence : Portée : Type de pile : Dimensions : Largeur : Hauteur : Profondeur : Poids (pile comprise) :

Appuyez sur n’importe quel bouton de la télécommande pour

« réveiller » l’iPod. 2 Mise hors tension de l’iPod : Appuyez sur le bouton de lecture/pause pendant 2 secondes. 2 Affichage du menu iPod : Appuyez sur le bouton Menu. Défilement vers le haut : Appuyez sur le bouton de défilement vers le haut. Défilement vers le bas : Appuyez sur le bouton de défilement vers le bas. Retour au menu précédent : Appuyez sur le bouton Menu. Sélection de menu/piste/fonctionnalité :Appuyez sur le bouton de sélection.

Mode d’écoute de musique

Lecture d’une piste : Appuyez sur le bouton de lecture/pause. Remarque : appuyez sur le bouton de lecture/pause quand le menu principal de l’iPod est affiché pour écouter toute la musique de l’iPod. Pause d’une piste : Appuyez sur le bouton de lecture/pause

pendant la lecture d’une chanson.

Passage à la piste suivante : Appuyez sur le bouton d’avance. Passage à la piste précédente : Appuyez sur le bouton de recul. Avance rapide de piste : Maintenez le bouton d’avance enfoncé. Recul rapide de piste : Maintenez le bouton de recul enfoncé. Hausse du volume : Appuyez sur le bouton de hausse du volume. Baisse du volume : Appuyez sur le bouton de baisse du volume. Sourdine : Appuyez sur le bouton de sourdine. Retour au menu précédent : Appuyez sur le bouton Menu. Sélection de menu/piste/fonctionnalité :

Appuyez sur le bouton de sélection.

2. En mode de fonctionnement sur piles, après 10 minutes en sourdine ou en pause, vous devrez rallumer le JBL On Stage III en appuyant sur le bouton marche-arrêt situé au dos de l’appareil.
