MANUAL DE USUARIO ON STAGE III JBL

5. 3.5mm Audio cable

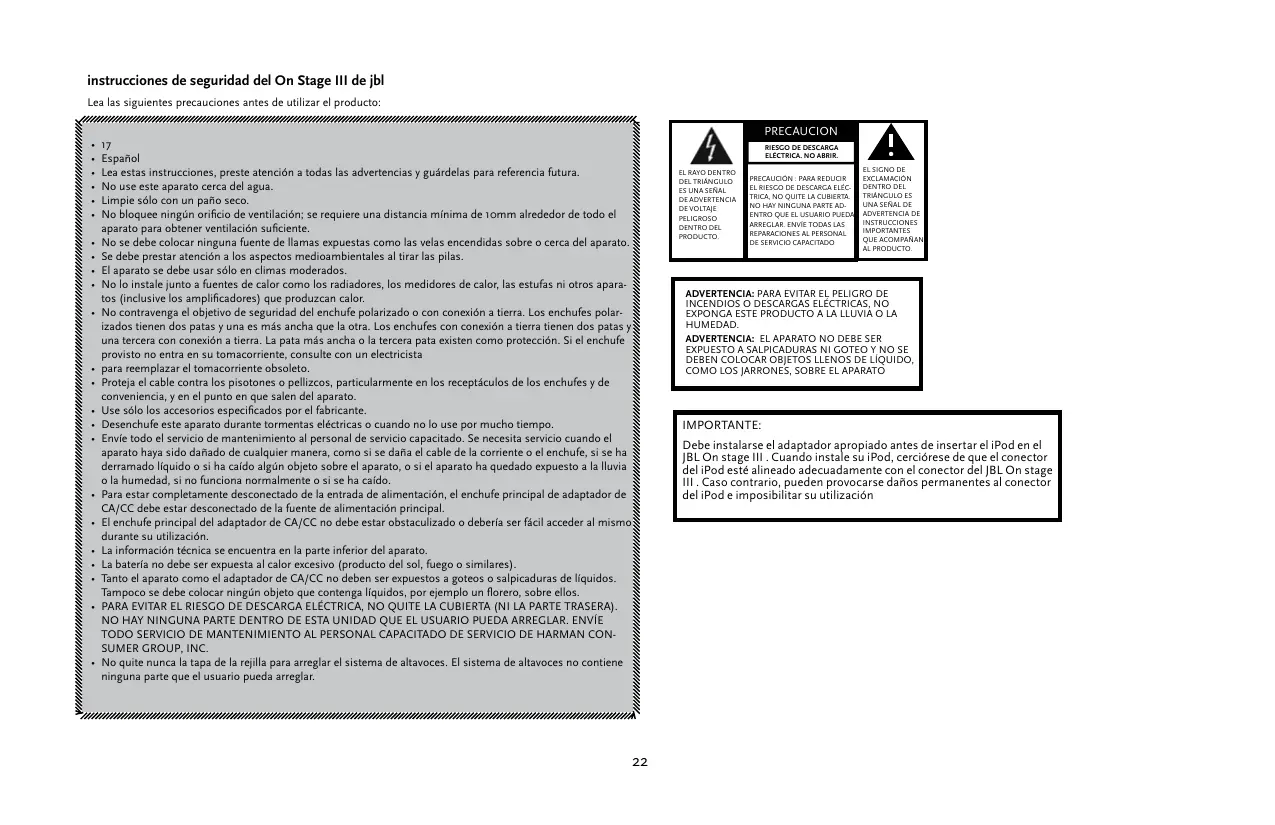

instrucciones de seguridad del On Stage III de jbl Lea las siguientes precauciones antes de utilizar el producto:

Español Lea estas instrucciones, preste atención a todas las advertencias y guárdelas para referencia futura. No use este aparato cerca del agua. Limpie sólo con un paño seco. No bloquee ningún orificio de ventilación; se requiere una distancia mínima de 10mm alrededor de todo el aparato para obtener ventilación suficiente. No se debe colocar ninguna fuente de llamas expuestas como las velas encendidas sobre o cerca del aparato. Se debe prestar atención a los aspectos medioambientales al tirar las pilas. El aparato se debe usar sólo en climas moderados. No lo instale junto a fuentes de calor como los radiadores, los medidores de calor, las estufas ni otros aparatos (inclusive los amplificadores) que produzcan calor. No contravenga el objetivo de seguridad del enchufe polarizado o con conexión a tierra. Los enchufes polarizados tienen dos patas y una es más ancha que la otra. Los enchufes con conexión a tierra tienen dos patas y una tercera con conexión a tierra. La pata más ancha o la tercera pata existen como protección. Si el enchufe provisto no entra en su tomacorriente, consulte con un electricista para reemplazar el tomacorriente obsoleto. Proteja el cable contra los pisotones o pellizcos, particularmente en los receptáculos de los enchufes y de conveniencia, y en el punto en que salen del aparato. Use sólo los accesorios especificados por el fabricante. Desenchufe este aparato durante tormentas eléctricas o cuando no lo use por mucho tiempo. Envíe todo el servicio de mantenimiento al personal de servicio capacitado. Se necesita servicio cuando el aparato haya sido dañado de cualquier manera, como si se daña el cable de la corriente o el enchufe, si se ha derramado líquido o si ha caído algún objeto sobre el aparato, o si el aparato ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído. Para estar completamente desconectado de la entrada de alimentación, el enchufe principal de adaptador de CA/CC debe estar desconectado de la fuente de alimentación principal. El enchufe principal del adaptador de CA/CC no debe estar obstaculizado o debería ser fácil acceder al mismo durante su utilización. La información técnica se encuentra en la parte inferior del aparato. La batería no debe ser expuesta al calor excesivo (producto del sol, fuego o similares). Tanto el aparato como el adaptador de CA/CC no deben ser expuestos a goteos o salpicaduras de líquidos. Tampoco se debe colocar ningún objeto que contenga líquidos, por ejemplo un florero, sobre ellos. PARA EVITAR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI LA PARTE TRASERA). NO HAY NINGUNA PARTE DENTRO DE ESTA UNIDAD QUE EL USUARIO PUEDA ARREGLAR. ENVÍE TODO SERVICIO DE MANTENIMIENTO AL PERSONAL CAPACITADO DE SERVICIO DE HARMAN CONSUMER GROUP, INC. No quite nunca la tapa de la rejilla para arreglar el sistema de altavoces. El sistema de altavoces no contiene ninguna parte que el usuario pueda arreglar.

RIESGO DE DESCARGA

ELÉCTRICA. NO ABRIR.

EL RAYO DENTRO

DEL TRIÁNGULO

ES UNA SEÑAL

DE ADVERTENCIA DE VOLTAJE PELIGROSO DENTRO DEL PRODUCTO.

PRECAUCIÓN : PARA REDUCIR

EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA. NO HAY NINGUNA PARTE ADENTRO QUE EL USUARIO PUEDA

ARREGLAR. ENVÍE TODAS LAS

REPARACIONES AL PERSONAL

DE SERVICIO CAPACITADO

EL SIGNO DE

EXCLAMACIÓN DENTRO DEL

TRIÁNGULO ES

UNA SEÑAL DE

ADVERTENCIA DE INSTRUCCIONES IMPORTANTES

QUE ACOMPAÑAN

ADVERTENCIA: PARA EVITAR EL PELIGRO DE

INCENDIOS O DESCARGAS ELÉCTRICAS, NO

EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD.

ADVERTENCIA: EL APARATO NO DEBE SER

EXPUESTO A SALPICADURAS NI GOTEO Y NO SE DEBEN COLOCAR OBJETOS LLENOS DE LÍQUIDO,

COMO LOS JARRONES, SOBRE EL APARATO

IMPORTANTE: Debe instalarse el adaptador apropiado antes de insertar el iPod en el JBL On stage III . Cuando instale su iPod, cerciórese de que el conector del iPod esté alineado adecuadamente con el conector del JBL On stage III . Caso contrario, pueden provocarse daños permanentes al conector del iPod e imposibilitar su utilización

regulaciones de la fcc Declaración de conformidad con la FCC Este aparato cumple con la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este aparato no puede causar interferencia dañina, y (2) este aparato debe aceptar cualquier interferencia que reciba, incluso la interferencia que pueda ocasionar funcionamiento indeseado. Interferencia de radio y televisión Este equipo ha sido probado y se encontró que cumple con los límites para aparatos digitales de Clase B, de conformidad con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede emitir potencia de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las instrucciones, puede ocasionar interferencia dañina a las comunicaciones de radio. Sin embargo, no existe garantía de que no ocurrirá interferencia en una instalación en particular. Si este equipo no causa interferencia a la recepción de radio o televisión, la cual puede determinarse encendiendo y apagando el equipo, se alienta al usuario a que intente corregir la interferencia de alguna de las siguientes formas:

• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente distinto de manera que el equipo y el recibidor queden en diferentes circuitos derivados.
• Consulte al vendedor o a un técnico de radio/TV con experiencia. Los cambios o modificaciones que no estén aprobados expresamente por JBL podrían anular la autoridad del usuario para utilizar el equipo.

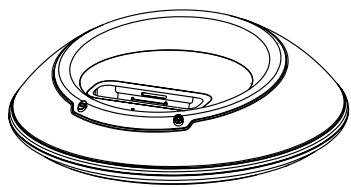

Desempaquetado Conozca su JBL On Stage III Desempaquete con cuidado su sistema On Stage III de JBL e identifique todos los componentes:

1. JBL On Stage III

4. Adaptadores de estaciones

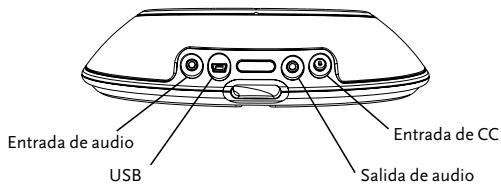

de anclaje Entrada de audio USB Entrada de CC Salida de audio Sincronizar y transferir archivos con su ordenador 2.Fuente de alimentación Asegúrese de que su iPod esté anclado correctamente en el On Stage III de JBL utilizando el adaptador correcto. Conecte un cable USB (se vende por separado) a la clavija USB (Nº 4) en la parte trasera de la unidad y conecte el otro extremo del cable USB directamente al puerto USB de su ordenador.

5. Cable de sonidoauxiliar de 3,5 mm

Adaptadores de estaciones de anclaje

3. Mando a distancia por infrarrojos

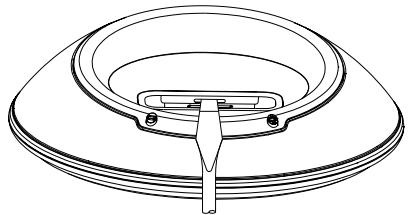

Si desea obtener información detallada acerca de la selección, instalación y desconexión de los adaptadores de estaciones de anclaje, visite www.jbl.com Para desconectar un adaptador, inserte un destornillador de cabeza plana (se vende por separado) en la ranura que está en la parte posterior del mismo y levántelo.

6. Estuche

guía de configuración sencilla del On Stage III de jbl MENU Paso 1. Desempaque los adaptadores, el control remoto y el cable de entrada del On Stage III de JBL. Lea estas instrcines completamente. Paso 2. Ponga la puerta de las pilas en posición abierta y abra el compartimiento. Paso 3. Coloque 6 pilas AA en el compartimiento. Paso 4. Conecte el enchufe del adaptador de corriente a la toma marcada en la partetrasera del JBL On Stage III de JBL y enchufe el adaptador de corriente al tomacorriente de la pared o a una regleta.

Paso 5. Coloque el adaptador adecuado para iPod en el On Stage III de JBL. Coloque su iPod en el conector del sincronizador o conecte el cable de entrada de audio a la parte trasera del On Stage III de JBL. Conecte el cable de audio a la fuente de audio. Paso 6. Apriete el botón de encendido en la parte trasera del JBL On Stage III de JBL. Se encenderá una luz verde cuando el sistema del JBL On Stage III de JBL esté encendido. Paso 7. Ajuste el volumen usando (+) parasubirlo y (–) para bajarlo. Apriete el botón para enmudecer el JBL On Stage III de JBL. Apriete cualquier botón para desenmudecerlo. Eliminación de baterías Se considera que las baterías alcalinas no son peligrosas y que pueden desecharse con la basura del hogar. Se considera que las baterías recargables (es decir, de níquel cadmio, hidruro de metal, litio y ion de litio) son materiales domésticos peligrosos, que pueden plantear un riesgo innecesario para la salud y la seguridad. Los materiales indeseables deben desecharse de forma ambientalmente responsable. Si desea obtener más información en cuanto a la recolección ambientalmente responsable, reciclaje y la eliminación de baterías usadas, comuníquese con sus autoridades locales de recolección de residuos NO MEZCLE DIFERENTES TIPOS DE BATERÍAS NO MEZCLE BATERÍAS CARGADAS CON OTRAS QUE TENGAN UNA CARGA PARCIAL LAS BATERÍAS NO SE RECARGAN MIENTRAS ESTÉN COLOCADAS EN EL On Stage III

resolución de problemas del jbl On Stage III Especificaciones del On Stage III de JBL Síntoma Gama de frecuencias: 70Hz - -20kHz Solución de problemas Consumo de energía: 20W máximo No sale sonido del sistema de altavoces On Stage III de JBL. Potencia de entrada: 12V/1,5A Problema posible Solución No llega corriente al sistema. El adaptador de corriente no está bien metido. Asegúrese de que la fuente de energía esté conectada a una fuente de energía con corriente y bien conectada al On Stage III de JBL. Nota: Cuando el On Stage III de JBL esté encendido, se encenderá una luz verde en el On Stage III de JBL.. No hay volumen o está muy bajo. La fuente de entrada es baja. Toque el botón para subir el volumen (+) en el control de volumen para desenmudecerlo y/o subir el volumen del sistema. Nota: Al tocar el botón para bajar el volumen (–) el volumen del sistema bajará. Al tocar el botón para subir el volumen (+) y el botón para bajarlo (–) al mismo tiempo, el sistema quedará enmudecido. Pilas bajas o agotadas. Suba el volumen del dispositivo de la fuente de audio. Cambie las pilas. iPod pausado. Apriete el botón de Tocar del iPod o el control remoto. iPod pausado (en modo de sólo pilas). Nota: Si el iPod está pausado por más de diez minutos, apriete el botón de encendido del On Stage III de JBL para volver a encender la unidad. Apriete (+) o (–) para desenmudecerlo. Trasductor del On Stage III de JBL (4) 1 gama completa por canal Dimensiones: Diámetro – 7 1/2” (190mm) Altura – 2” (51mm) Peso del sistema: 1.12 lb (0.51kg) Pilas: Tamaño – AA Tipo – Alcalinas, NiMh

NO MEZCLE DISTINTOS TIPOS

NO MEZCLE PILAS NUEVAS

CON PILAS MEDIO USADAS.

LAS PILAS NO SE RECARGARÁN

DENTRO DEL On Stage III DE JBL. Si tiene cualquier pregunta o necesita asistencia, visite www.jbl.com. Estas especificaciones están sujetas a cambios sin previo aviso.

Symptom Problema posible Solución No sale sonido del sistema de altavoces On Stage III (continuación). El On Stage III de JBL ha estado enmudecido por más de diez minutos en el modo de sólo pilas. Apriete el botón de encendido del On Stage III de JBL para volver a encender la unidad. Apriete (+) o (–) para desenmudecerlo. No hay corriente; la luz verde no se enciende. El adaptador de la pared no está bien conectado al On Stage III de JBL. Examine la conexión del adaptador de la pared. El adaptador de la pared no recibe corriente alterna. Coloque el adaptador de la pared en un tomacorriente conocido. Pruebe el tomacorriente con una lámpara u otro aparato. Solución de problemas Conecte el On Stage III de JBL a una fuente de audio conocida. Pruebe la fuente de audio con auriculares. Carga/sincronización El iPod no se carga. El ordenador no reconoce el iPod o aparece un mensaje de error. No llega alimentación a la unidad. Asegúrese de que la toma de corriente de pared o la toma de corriente múltiple tiene potencia. Asegúrese de que todos los interruptores de la toma de corriente de pared o múltiple estén encendidos y que todos los interruptores de la unidad estén encendidos. Se está utilizando un adaptador incorrecto. Asegúrese de que se está utilizando un adaptador correcto para su modelo específico de iPod. El iPod no está haciendo un buen contacto con la estación de anclaje. Asegúrese de que el iPod está encajado correctamente en la estación de anclaje. Puede que haya accesorios de terceros en conflicto con la señal USB. Asegúrese que no tiene el On Stage III de JBL conectado a un concentrador USB o dispositivo USB. Conecte el On Stage III de JBL directamente al puerto USB del ordenador. El puerto USB no suministra suficiente potencia. Pruebe a conectar el cable USB a otro puerto de la parte trasera de su ordenador.

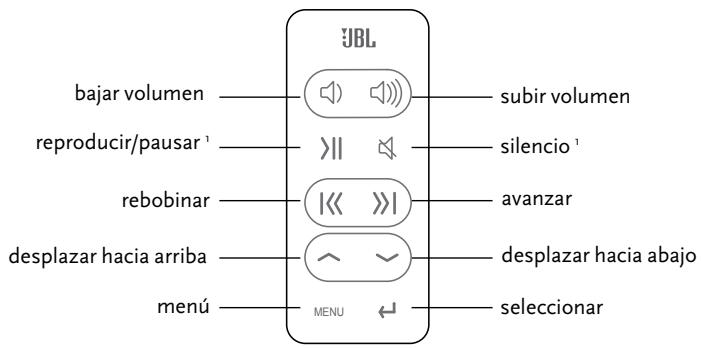

jbl On Stage III Funcionalidad remota Modo de control de navegación bajar volumen subir volumen reproducir/pausar 1 silencio 1 avanzar rebobinar desplazar hacia abajo desplazar hacia arriba menú seleccionar MENU

1. Cuando está silenciado o en pausa por más de 10 minutos y está en

modo de batería sola, el puerto de la bocina del JBL On Stage III se apaga, para ahorrar la carga de la batería. Mando a distancia de 10 botones de JBL: Transmisión: Frecuencia: Rango de funcionamiento: Tipo de batería: Dimensiones: Anchura: Altura: Profundidad: Peso (incluida la batería): Infrarrojos 38 kHzz 6 metros CR2025 3 V 33 mm 86 mm 6 mm 34 gramos Encender el iPod: Apagar el iPod: Mostrar el menú del iPod: Desplazarse hacia arriba: Desplazarse hacia abajo: Ir al menú anterior: Seleccionar menú/pista/función: Pulse cualquier botón del mando a distancia para despertar el iPod. 2 Pulse y mantenga pulsado el botón Reproducir/Pausa durante 2 segundos. 2 Pulse el botón Menú. Pulse el botón Desplazar hacia arriba. Pulse el botón Desplazar hacia abajo. Pulse el botón Menú. Pulse el botón Seleccionar. Modo de control de música Reproducir una pista: Pulse el botón Reproducir/Pausa. Nota: Si el iPod está en el Menú Principal, pulsar Reproducir/Pausa hará que el iPod comience a reproducir toda su música. Pausar una pista: Pulse el botón Reproducir/Pausa mientras se está reproduciendo una canción. Saltar a la pista siguiente: Pulse el botón Avanzar. Saltar a la pista anterior: Pulse el botón Rebobinar. Avanzar rápido una pista: Pulse y mantenga pulsado el botón Avanzar. Rebobinar rápido una pista: Pulse y mantenga pulsado el botón Rebobinar. Subir el volumen: Pulse el botón Subir volumen. Bajar el volumen: Pulse el botón Bajar volumen. Silenciar: Pulse el botón Silencio. Ir al menú anterior: Pulse el botón Menú. Seleccionar menú/pista/función: Pulse el botón Seleccionar.

2. Para encender la unidad JBL On Stage III después de que hayan transcurrido 10

minutos de reproducción en silencio o en pausa y esté en modo de batería sola, es necesario presionar el botón de encendido que se encuentra en la parte posterior de la misma
