GEBRUIKSAANWIJZING ON STAGE III JBL

BELANGRIJK: De juiste adapter moet worden geïnstalleerd voordat uw iPod in de JBL On stage III wordt gestoken. Zorg ervoor dat de connector van de iPod goed uitgelijnd is met de connector van de JBL On stage III , wanneer u uw iPod installeert. Mocht dit niet worden gedaan, dan kan er permanente schade aan de connector van de iPod optreden, waardoor de iPod onbruikbaar wordt.

NE MÉLANGEZ PAS DES PILES CHARGÉES ET DES Bezoek voor vragen of meer hulp onze website www.jbl.com. Deze specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. 19

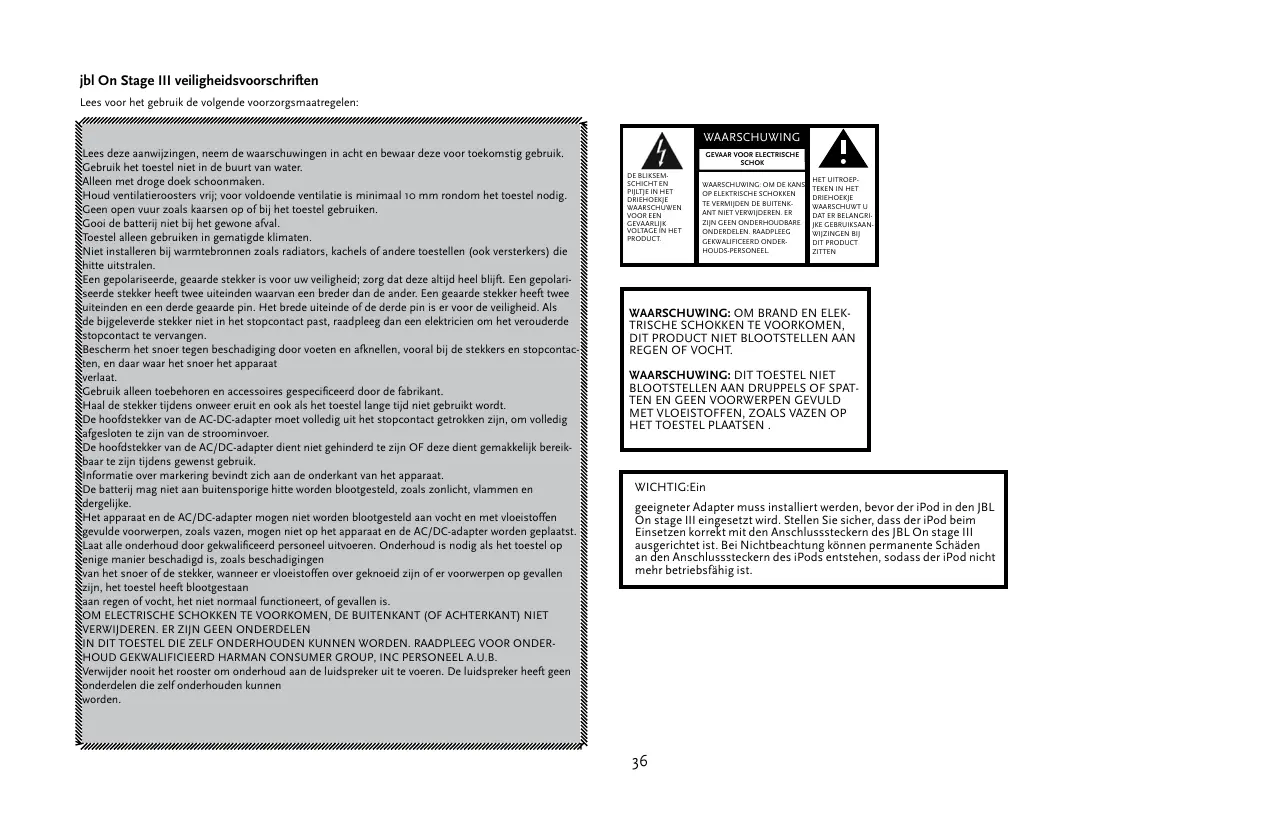

jbl On Stage III veiligheidsvoorschriften Lees voor het gebruik de volgende voorzorgsmaatregelen:

WAARSCHUWING Lees deze aanwijzingen, neem de waarschuwingen in acht en bewaar deze voor toekomstig gebruik. Gebruik het toestel niet in de buurt van water. Alleen met droge doek schoonmaken. Houd ventilatieroosters vrij; voor voldoende ventilatie is minimaal 10 mm rondom het toestel nodig. Geen open vuur zoals kaarsen op of bij het toestel gebruiken. Gooi de batterij niet bij het gewone afval. Toestel alleen gebruiken in gematigde klimaten. Niet installeren bij warmtebronnen zoals radiators, kachels of andere toestellen (ook versterkers) die hitte uitstralen. Een gepolariseerde, geaarde stekker is voor uw veiligheid; zorg dat deze altijd heel blijft. Een gepolariseerde stekker heeft twee uiteinden waarvan een breder dan de ander. Een geaarde stekker heeft twee uiteinden en een derde geaarde pin. Het brede uiteinde of de derde pin is er voor de veiligheid. Als de bijgeleverde stekker niet in het stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen. Bescherm het snoer tegen beschadiging door voeten en afknellen, vooral bij de stekkers en stopcontacten, en daar waar het snoer het apparaat verlaat. Gebruik alleen toebehoren en accessoires gespecificeerd door de fabrikant. Haal de stekker tijdens onweer eruit en ook als het toestel lange tijd niet gebruikt wordt. De hoofdstekker van de AC-DC-adapter moet volledig uit het stopcontact getrokken zijn, om volledig afgesloten te zijn van de stroominvoer. De hoofdstekker van de AC/DC-adapter dient niet gehinderd te zijn OF deze dient gemakkelijk bereikbaar te zijn tijdens gewenst gebruik. Informatie over markering bevindt zich aan de onderkant van het apparaat. De batterij mag niet aan buitensporige hitte worden blootgesteld, zoals zonlicht, vlammen en dergelijke. Het apparaat en de AC/DC-adapter mogen niet worden blootgesteld aan vocht en met vloeistoffen gevulde voorwerpen, zoals vazen, mogen niet op het apparaat en de AC/DC-adapter worden geplaatst. Laat alle onderhoud door gekwalificeerd personeel uitvoeren. Onderhoud is nodig als het toestel op enige manier beschadigd is, zoals beschadigingen van het snoer of de stekker, wanneer er vloeistoffen over geknoeid zijn of er voorwerpen op gevallen zijn, het toestel heeft blootgestaan aan regen of vocht, het niet normaal functioneert, of gevallen is. OM ELECTRISCHE SCHOKKEN TE VOORKOMEN, DE BUITENKANT (OF ACHTERKANT) NIET VERWIJDEREN. ER ZIJN GEEN ONDERDELEN IN DIT TOESTEL DIE ZELF ONDERHOUDEN KUNNEN WORDEN. RAADPLEEG VOOR ONDERHOUD GEKWALIFICIEERD HARMAN CONSUMER GROUP, INC PERSONEEL A.U.B. Verwijder nooit het rooster om onderhoud aan de luidspreker uit te voeren. De luidspreker heeft geen onderdelen die zelf onderhouden kunnen worden.

GEVAAR VOOR ELECTRISCHE SCHOK DE BLIKSEMSCHICHT EN PIJLTJE IN HET DRIEHOEKJE WAARSCHUWEN VOOR EEN GEVAARLIJK VOLTAGE IN HET PRODUCT.

fcc voorschriften FCC-conformiteitsverklaring Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. De werking dient aan de volgende twee voorwaarden te voldoen: (1) Het apparaat mag geen schadelijke storing veroorzaken en (2) het apparaat dient storing waar het aan blootgesteld wordt te aanvaarden, inclusief storing die ongewenst functioneren tot gevolg heeft.

Radio- en televisiestoring Dit apparaat is getest en blijft, overeenkomstig Deel 15 van de FCC-voorschriften, binnen de limieten van een B-klasse digitaal apparaat. Deze limieten zijn ingesteld om een redelijke bescherming tegen schadelijke storing in een woonsituatie te bieden. Dit apparaat brengt radiofrequentie-energie voort, maakt daar gebruik van en straalt deze uit. Indien het apparaat niet overeenkomstig de instructies geïnstalleerd en gebruikt wordt, kan het schadelijke storing aan radiosignalen veroorzaken. Er wordt echter niet gegarandeerd dat zich bij een bepaalde installatie geen storingen voordoen. Als dit apparaat de ontvangst van radio- of televisiesignalen verstoort, hetgeen kan worden vastgesteld door het apparaat uit en daarna aan te zetten, raden we de gebruiker aan om de storing te verhelpen door een van de volgende maatregelen te treffen: • Vergroot de afstand tussen het apparaat en de ontvanger. • Sluit het apparaat op een ander stopcontact aan zodat het apparaat en de ontvanger tot een verschillende elektriciteitsgroep behoren. • Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp. Wijzigingen of aanpassingen die niet uitdrukkelijk door JBL zijn goedgekeurd, kunnen leiden tot nietigverklaring van het recht van de gebruiker om het apparaat te bedienen.

Kennismaken met de JBL On Stage III Pak het JBL On Stage III-systeem voorzichtig uit. U beschikt over onderstaande componenten. 1. JBL On Stage III

4. iPod-Dockadapters

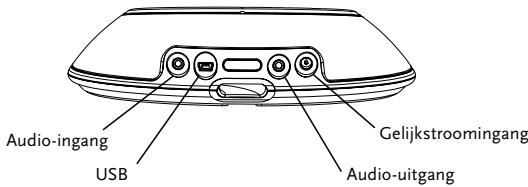

USB Gelijkstroomingang Audio-uitgang

Bestanden synchroniseren en overbrengen met uw computer 2. Voedingsadapter

5. 3,5-mm hulpaudiokabel

Zorg ervoor dat uw iPod met gebruik van de juiste adapter goed in de JBL On Stage III is geplaatst. Sluit een USB-kabel (afzonderlijk verkocht) aan op de USB-aansluiting (4) aan de achterkant van de unit en sluit het andere uiteinde van de USB-kabel rechtstreeks op de USB-poort van uw computer aan.

Dockadapters 3. IR-afstandsbediening 6. Draagtas

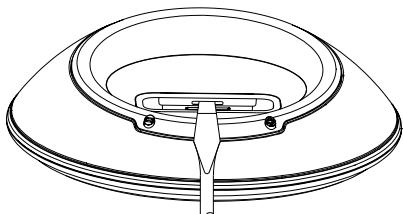

Bezoek www.jbl.com voor gedetailleerde informatie over selectie, installatie en verwijdering van dockadapters. Steek om een adapter te verwijderen een platte schroevendraaier (apart verkocht) in de gleuf aan de achterkant van de adapter en druk omhoog.

jbl On Stage III handleiding eenvoudige installatie

MENU Stap 1. Pak de JBL On Stage III, satellieten, stroomadapteren ingangskabel uit. Lees de instructies volledig door..

Stap 2. Ontgrendel de deur van het batterijvak en open het batterijvak.

Stap 3. Plaats 6 AA -batterijen in het batterijvak.

Stap 4. Steek de voedingsplug in de daarvoor bestemde ingang aan de achterkant van de JBL On Stage III en steek de stekker van de stroomadapter in het stopcontact of een stekkerdoos..

Stap 6. Druk op de aan- en uitknopaan de achterkant van de JBL On Stage III. Een groen ledlampje gaat branden als het JBL On Stage IIIsysteemaan staat.

Stap 7. Regel het geluid met (+) voor harder en (–) voor zachter. Druk op beide knoppen van de JBL On Stage III om het geluid te dempen. Druk op een van de knoppen om het dempenuit te schakelen.

Stap 5. Plaats de juiste iPod adapter op de JBL On Stage III. Plaats de iPod op de aansluiting van het station of sluit de audio-invoerkabelaan de achterkant van de JBL On Stage III aan. Verbind de audio-ingangskabel met een geluidsbron. GEBRUIK GEEN VERSCHILLENDE SOORTEN BATTERIJEN DOOR ELKAAR GEBRUIK GEEN VOLLEDIG EN GEDEELTELIJK OPGELADEN BATTERIJEN DOOR ELKAAR DE JBL On Stage III LAADT GEEN BATTERIJEN OP.

Batterijen wegwerpen Gooi batterijen niet bij het gewone huisvuil maar lever deze in! Bijvoorbeeld bij uw electronica leverancier of supermarkt

Elektriciteitsverbruik: 20W maximaal

Er komt geen geluid uit het JBL On Stage III luidsprekersysteem.

Opgenomen vermogen: 12V/1,5A Mogelijk probleem

Het systeem krijgt geen stroom. De stekker van de stroomadapter zit er niet goed in.

Controleer of de stroomkabel op een werkend stopcontact is aangesloten en op de juiste manier op de JBL On Stage III is aangesloten. Let op: Als de JBL On Stage III aan staat, moet er een groen led-lampje op de JBL On Stage III branden.

Geen geluid of het geluid is zacht. Inkomende bron is zacht.

Druk op de knop ‘Harder’ (+) op de volumeregeling om het dempen uit te schakelen en/of het geluidsniveau van het systeem te verhogen. Let op: Door op de knop ‘Geluid Zachter’ (–) te drukken, wordt het geluid uit het systeem verminderd. Door tegelijkertijd de (+) en (–) knoppen van de volumeregeling aan te raken, wordt het geluid van het systeem gedempt. Zet het geluid op het apparaat dat de bron is van het geluid, harder.

Lege of bijna lege batterijen.

Vervang de batterijen.

Druk op de knop Afspelen op de iPod of op de afstandsbediening

iPod in pauzestand (Battery Only- stand).

Let op: Als de iPod langer dan tien minuten in de pauzestand staat, druk dan op de aanknop van de JBL On Stage III om het apparaat weer aan te zetten. Druk op (+) of (–) om het dempen uit te schakelen

JBL On Stage III Transductor: (4) 25 mm Volledig bereik per kanaal Afmetingen: Diameter: 190 mm Hoogte: 51 mm Gewicht systeem: 0,51 kg Batterij: Grootte: AA Soort: Alkaline, NiMh GEBRUIK GEEN VERSCHILLENDE BATTERIJSOORTEN DOOR ELKAAR. GEBRUIK GEEN OPGELADEN EN GEDEELTELIJK OPGELADEN BATTERIJEN DOOR ELKAAR. BATTERIJEN WORDEN NIET OPGELADEN WANNEER ZE IN DE JBL On Stage III ZITTEN.

Bezoek voor vragen of meer hulp onze website www.jbl.com. Deze specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. 40

Er komt geen geluid uit het JBL On Stage III luidsprekersysteem (vervolg)

Het geluid van de JBL On Stage III is in de Battery Only-stand langer dan tien minuten gedempt.

Druk op de knop ‘aan’ van de JBL On Stage III Power om het apparaat weer in te schakelen. Druk op (+) of (–) om het dempen uit te schakelen.

Geen stroom; groen led-lampje brandt niet.

De wandstekker van de JBL On Stage III is niet goed aangesloten.

Controleer de aansluiting van de wandstekker.

De wandstekker krijgt geen netvoeding.

Steek de wandstekker in een zeker werkend stopcontact. Controleer met een lamp of een ander apparaat of het stopcontact het doet. Sluit de JBL On Stage III aan op een zeker werkende geluidsbron. Test de geluidsbron met een hoofdtelefoon.

Opladen/synchroniseren De iPod laadt niet op.

De iPod wordt niet door de computer herkend of er verschijnt een foutbericht.

De unit krijgt geen stroom.

Controleer of het stopcontact of stekkerblok stroom krijgt. Alle schakelaars voor het stopcontact of stekkerblok en alle schakelaars voor de unit moeten aanstaan.

Er wordt een verkeerde adapter gebruikt.

Controleer of de juiste adapter voor uw specifieke iPod-model wordt gebruikt.

De iPod zit niet helemaal in het dockingstation.

De iPod moet stevig in het dockingstation zitten.

Externe accessoires storen het USB-signaal.

De JBL On Stage III mag niet op een USB-hub of USB apparaat worden aangesloten. Sluit de JBL On Stage III rechtstreeks aan op de USBpoort van de computer.

De USB-poort levert onvoldoende stroom.

Sluit de USB-kabel aan op een andere poort aan de achterkant van de computer.

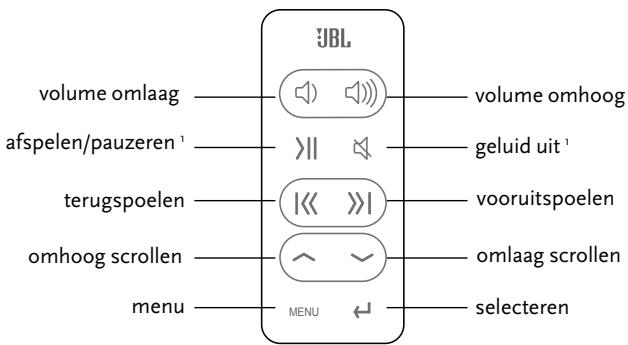

jbl On Stage III Functies van afstandsbediening Navigatiemodus

1. Wanneer de JBL On Stage III op batterijen speelt, wordt de luidsprekerdock uitgezet om batterijvermogen te besparen wanneer het geluid langer dan 10 minuten is uitgezet of is gepauzeerd. JBL afstandsbediening met tien toetsen Overdracht: IR Frequentie: 38 kHz Bereik: 6 m Batterijtype: CR2025 3V Afmetingen: breedte: 33 mm hoogte: 86 mm diepte: 6 mm Gewicht (inclusief batterij): 34 g

iPod-menu openen: Omhoog scrollen: Omlaag scrollen: Naar vorige menu gaan: Menu/track/functie selecteren:

druk op een willekeurige toets op de afstandsbediening om de iPod uit de sluimerstand te halen. druk op de toets afspelen/pauzeren en houd deze twee seconden ingedrukt. druk op de menutoets. druk op de toets omhoog scrollen. druk op de toets omlaag scrollen. druk op de menutoets. druk op de selectietoets.

Muziekmodus Een track afspelen: druk op de toets afspelen/pauzeren. Opmerking: als de

iPod zich bij het hoofdmenu bevindt terwijl u afspelen/pauzeren

indrukt, begint de iPod alle muziek af te spelen. Een track pauzeren: druk op de toets afspelen/pauzeren tijdens het afspelen

van een nummer. Naar volgende track gaan: druk op de toets vooruitspoelen. Naar vorige track gaan: druk op de toets terugspoelen. Track snel vooruitspoelen: druk op de toets vooruitspoelen en houd de toets ingedrukt. Track snel terugspoelen: druk op de toets terugspoelen en houd de toets ingedrukt. Volume verhogen: druk op de toets volume omhoog. Volume verlagen: druk op de toets volume omlaag. Geluid uit: druk op de toets geluid uit. Naar vorige menu gaan: druk op de menutoets. Menu/track/functie selecteren: druk op de selectietoets. 2. Wanneer de JBL Onstage III op batterijen speelt en na 10 minuten spelen met het geluid uitgezet of gepauzeerd, moet u de JBL On Stage III aanzetten met de aan/uit-knop aan de achterkant van het apparaat.

Elektriciteitsverbruik: 20W maximaal

Er komt geen geluid uit het JBL On Stage III luidsprekersysteem.

Opgenomen vermogen: 12V/1,5A Mogelijk probleem

Het systeem krijgt geen stroom. De stekker van de stroomadapter zit er niet goed in.

Controleer of de stroomkabel op een werkend stopcontact is aangesloten en op de juiste manier op de JBL On Stage III is aangesloten. Let op: Als de JBL On Stage III aan staat, moet er een groen led-lampje op de JBL On Stage III branden.

Geen geluid of het geluid is zacht. Inkomende bron is zacht.

Druk op de knop ‘Harder’ (+) op de volumeregeling om het dempen uit te schakelen en/of het geluidsniveau van het systeem te verhogen. Let op: Door op de knop ‘Geluid Zachter’ (–) te drukken, wordt het geluid uit het systeem verminderd. Door tegelijkertijd de (+) en (–) knoppen van de volumeregeling aan te raken, wordt het geluid van het systeem gedempt. Zet het geluid op het apparaat dat de bron is van het geluid, harder.

Lege of bijna lege batterijen.

Vervang de batterijen.

Druk op de knop Afspelen op de iPod of op de afstandsbediening

iPod in pauzestand (Battery Only- stand).

Let op: Als de iPod langer dan tien minuten in de pauzestand staat, druk dan op de aanknop van de JBL On Stage III om het apparaat weer aan te zetten. Druk op (+) of (–) om het dempen uit te schakelen

JBL On Stage III Transductor: (2) 25 mm Volledig bereik per kanaal Afmetingen: Diameter: 190 mm Hoogte: 51 mm Gewicht systeem: 0,51 kg Batterij: Grootte: AA Soort: Alkaline, NiMh GEBRUIK GEEN VERSCHILLENDE BATTERIJSOORTEN DOOR ELKAAR. GEBRUIK GEEN OPGELADEN EN GEDEELTELIJK OPGELADEN BATTERIJEN DOOR ELKAAR. BATTERIJEN WORDEN NIET OPGELADEN WANNEER ZE IN DE JBL On Stage III ZITTEN.

Bezoek voor vragen of meer hulp onze website www.jbl.com. Deze specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. 61
