MANUALE UTENTE ON STAGE III JBL

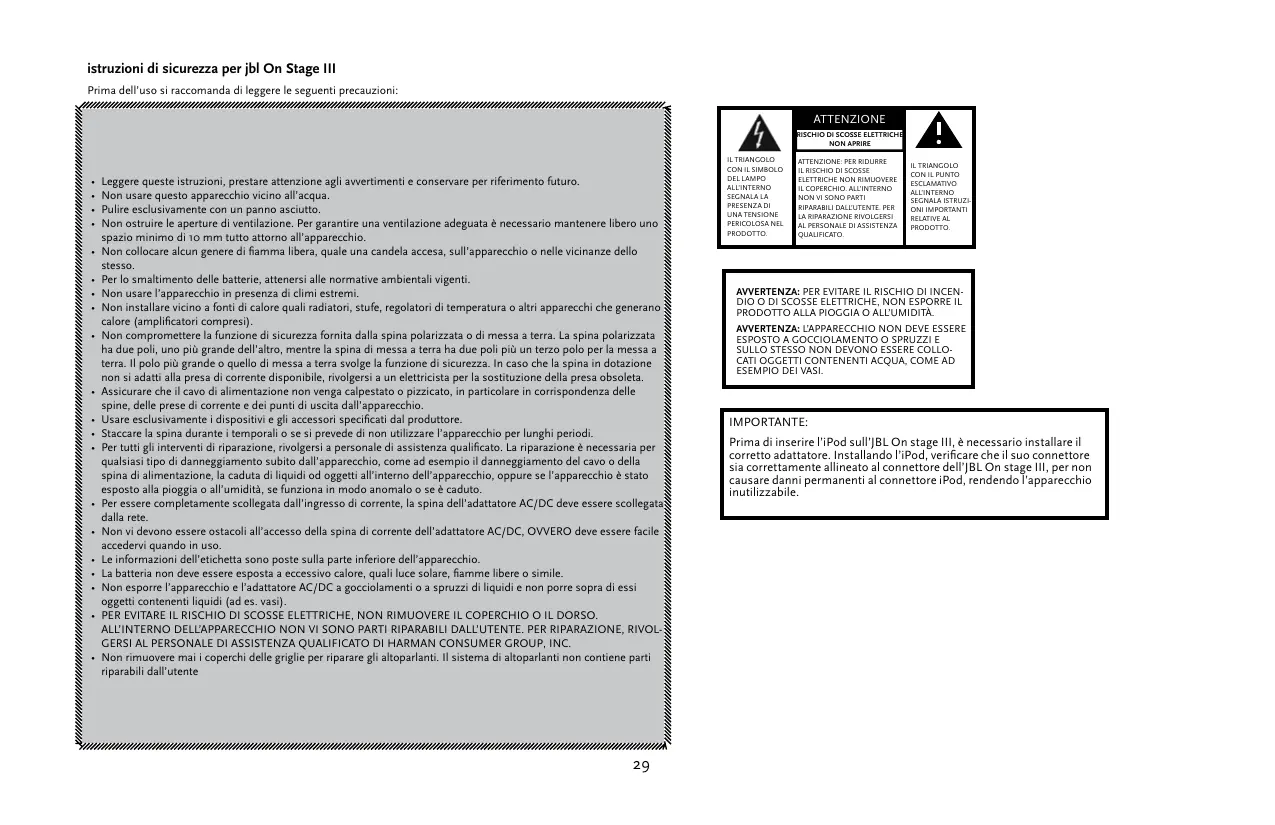

istruzioni di sicurezza per jbl On Stage III Prima dell’uso si raccomanda di leggere le seguenti precauzioni:

Leggere queste istruzioni, prestare attenzione agli avvertimenti e conservare per riferimento futuro. Non usare questo apparecchio vicino all’acqua. Pulire esclusivamente con un panno asciutto. Non ostruire le aperture di ventilazione. Per garantire una ventilazione adeguata è necessario mantenere libero uno spazio minimo di 10 mm tutto attorno all’apparecchio. Non collocare alcun genere di fiamma libera, quale una candela accesa, sull’apparecchio o nelle vicinanze dello stesso. Per lo smaltimento delle batterie, attenersi alle normative ambientali vigenti. Non usare l’apparecchio in presenza di climi estremi. Non installare vicino a fonti di calore quali radiatori, stufe, regolatori di temperatura o altri apparecchi che generano calore (amplificatori compresi). Non compromettere la funzione di sicurezza fornita dalla spina polarizzata o di messa a terra. La spina polarizzata ha due poli, uno più grande dell’altro, mentre la spina di messa a terra ha due poli più un terzo polo per la messa a terra. Il polo più grande o quello di messa a terra svolge la funzione di sicurezza. In caso che la spina in dotazione non si adatti alla presa di corrente disponibile, rivolgersi a un elettricista per la sostituzione della presa obsoleta. Assicurare che il cavo di alimentazione non venga calpestato o pizzicato, in particolare in corrispondenza delle spine, delle prese di corrente e dei punti di uscita dall’apparecchio. Usare esclusivamente i dispositivi e gli accessori specificati dal produttore. Staccare la spina durante i temporali o se si prevede di non utilizzare l’apparecchio per lunghi periodi. Per tutti gli interventi di riparazione, rivolgersi a personale di assistenza qualificato. La riparazione è necessaria per qualsiasi tipo di danneggiamento subito dall’apparecchio, come ad esempio il danneggiamento del cavo o della spina di alimentazione, la caduta di liquidi od oggetti all’interno dell’apparecchio, oppure se l’apparecchio è stato esposto alla pioggia o all’umidità, se funziona in modo anomalo o se è caduto. Per essere completamente scollegata dall’ingresso di corrente, la spina dell’adattatore AC/DC deve essere scollegata dalla rete. Non vi devono essere ostacoli all’accesso della spina di corrente dell’adattatore AC/DC, OVVERO deve essere facile accedervi quando in uso. Le informazioni dell’etichetta sono poste sulla parte inferiore dell’apparecchio. La batteria non deve essere esposta a eccessivo calore, quali luce solare, fiamme libere o simile. Non esporre l’apparecchio e l’adattatore AC/DC a gocciolamenti o a spruzzi di liquidi e non porre sopra di essi oggetti contenenti liquidi (ad es. vasi). PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO O IL DORSO. ALL’INTERNO DELL’APPARECCHIO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER RIPARAZIONE, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO DI HARMAN CONSUMER GROUP, INC. Non rimuovere mai i coperchi delle griglie per riparare gli altoparlanti. Il sistema di altoparlanti non contiene parti riparabili dall’utente

AVVERTENZA: PER EVITARE IL RISCHIO DI INCENDIO O DI SCOSSE ELETTRICHE, NON ESPORRE IL PRODOTTO ALLA PIOGGIA O ALL’UMIDITÀ. AVVERTENZA: L’APPARECCHIO NON DEVE ESSERE ESPOSTO A GOCCIOLAMENTO O SPRUZZI E SULLO STESSO NON DEVONO ESSERE COLLOCATI OGGETTI CONTENENTI ACQUA, COME AD ESEMPIO DEI VASI.

IMPORTANTE: Prima di inserire l’iPod sull’JBL On stage III, è necessario installare il corretto adattatore. Installando l’iPod, verificare che il suo connettore sia correttamente allineato al connettore dell’JBL On stage III, per non causare danni permanenti al connettore iPod, rendendo l’apparecchio inutilizzabile.

conformità fcc Dichiarazione di conformità FCC Quest’apparecchiatura è conforme alla Parte 15 delle norme FCC. Il suo funzionamento è soggetto alle due condizioni seguenti: (1) che quest’apparecchio non possa causare interferenze nocive; e (2) che possa tollerare tutte le interferenze subite, comprese quelle causate da funzionamenti inopportuni.

Interferenze radiotelevisive Quest’apparecchiatura è stata testata e riscontrata conforme ai limiti fissati per i dispositivi digitali di classe B, in conformità alla Parte 15 dei regolamenti FCC. Tali limiti sono ideati per assicurare una ragionevole protezione dalle interferenze nocive nelle installazioni residenziali. Quest’apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato ed utilizzato in conformità alle istruzioni, può causare interferenze dannose per le comunicazioni radio. Tuttavia, non vi è alcuna garanzia che le interferenze non si verifichino effettivamente in un’installazione particolare. Se quest’apparecchio causa interferenze alla ricezione radiotelevisiva - determinabili spegnendo e riaccendendo il medesimo - l’utente dovrebbe tentare di eliminarle attuando una o più delle seguenti misure: • Aumentare la separazione tra apparecchio e ricevitore. • Collegare l’apparecchio ad una presa diversa, in modo che apparecchio e ricevitore si trovino su diversi circuiti derivati. • Rivolgersi al rivenditore o ad un tecnico radiotelevisivo d’esperienza. Eventuali modifiche o variazioni non espressamente autorizzate da JBL possono comportare il decadere dell’autorizzazione dell’utente a far funzionare l’apparecchio.

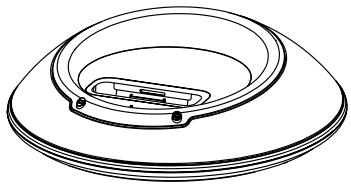

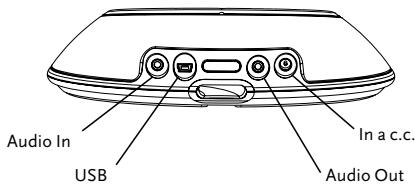

Per conoscere il tuo JBL On Stage III Disimballare con cautela il sistema JBL On Stage III e individuare tutti i componenti: 1. JBL On Stage III

4. Adattatori per la base In a c.c.

Sincronizzazione o trasferimento di file con il proprio computer 2. Alimentatore

5. Cavo audio ausiliario 3,5 mm

Accertarsi che il proprio iPod sia ben inserito nel JBL On Stage III mediante l’apposito adattatore. Collegare un cavo USB (venduto separatamente) nella presa USB (N°4) sul retro dell’unità e collegare l’altro capo del cavo direttamente alla porta USB del proprio computer.

Adattatori per la base

3. Telecomando IR MENU

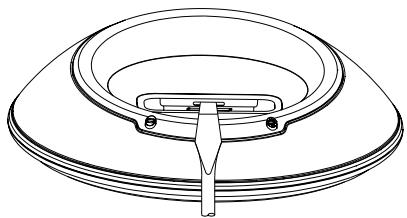

Per informazioni dettagliate sulla selezione, l’installazione e la rimozione di adattatori per la base, visitare il sito www.jbl.com. Per rimuovere un adattatore, inserire un cacciavite a lama piatta (venduto separatamente) nella fessura sul retro dell’adattatore e fare leva verso l’alto.

guida all’installazione di jbl On Stage III MENU Punto 1. Rimuovere JBL On Stage III, gli adattatori, il telecomando ed il cavo audio dalla confezione. Leggere atentamentele presenti istruzioni.

Punto 2. Sbloccare lo sportello delle batterie, in modo da poter accedere al vano

Punto 3. Inserire nel vano batterie 6 batterie formato AA.

Punto 4. Collegare l’alimentazione tramite connessione Jack alla specifica entrata, presente sul retro di JBL On Stage III edinserire l’adattatore alla rete elettrica

Punto 5. Inserire lo specifico adattatore per il proprio iPod su JBL On Stage III. Inserire l’iPod nel connettore oppure collegare il cavo d’entrata audio al retro di JBL On Stage III. Collegare il cavo audio alla sorgente audio.

Punto 6. Premere il pulsante Power presente sul retro di JBL On Stage III. Quando il sistema On Stage III è attivo, si accende un LED verde.

Punto 7. Regolare il volume usando (+) per aumentarlo e (–) per diminuirlo. Premere entrambi per mettere in mute JBL On Stage III. Premere uno qualsiasi dei due pulsanti per eliminare il mute.

Smaltimento delle batterie Le batterie alcaline non sono considerate pericolose e possono essere eliminate nei normali rifiuti di casa. Le batterie ricaricabili (cioè, quelle al nickel-cadmio, idruro di metallo del nickel, litio e ione di litio) sono considerate materiale domestico pericoloso e possono presentare inutili rischi per la salute e la sicurezza. Gli articoli indesiderati dovrebbero essere smaltiti in un modo opportuno da un punto di vista ambientale. Contattare le autorità locali di gestione dei rifiuti per ottenere informazioni sul modo di raccolta adatto per l’ambiente, il riciclaggio e lo smaltimento di batterie usate. NON COMBINARE DIVERSI TIPI DI BATTERIE NON COMBINARE BATTERIE CARICHE E ALTRE PARZIALMENTE CARICHE JBL On Stage III NON HA LA FUNZIONE DI RICARICA DELLE BATTERIE

Risoluzione dei problemi jbl On Stage III Specifiche di JBL On Stage III Sintomo

Risposta in frequenza: 70Hz – 20kHz

Consumo massimo: 20W Nessun suono emesso dal

sistema di altoparlanti JBL On Stage III Tensione di ingresso: 12V/1,5A Problema possibile

Sistema non alimentato. Connettore di alimentazione non correttamente inserito.

Assicurarsi che l’alimentatore sia collegato ad una sorgente di alimentazione sotto tensione e che sia correttamente connesso a JBL On Stage III. Nota: Quando JBL On Stage III è alimentato, si deve accendere un LED verde.

Volume assente o basso. Sorgente d’entrata bassa.

Agire sul tasto “Aumento volume” (+) del comando di volume per togliere il mute e/o aumentare il livello di volume del sistema. Nota: Agendo sul tasto “Diminuzione volume” (–) si riduce il volume del sistema. Premendo contemporaneamente il tasto (+) e il tasto (–)si mette in mute il sistema. Aumentare il livello del volume sul dispositivo audio sorgente.

Batterie quasi scariche o esauste.

Sostituire le batterie.

Premere il pulsante riproduzione dell’iPod o il telecomando.

iPod in pausa (modalità batterie soltanto).

Nota: Se l’iPod è in pausa da oltre dieci minuti, premere il pulsante Power di JBL On Stage III per riaccendere l’unità. Premere (+) o (–) per eliminare il mute.

Trasduttore: (4) 1 Full range per canale Misure: Diametro – 7 1/2” (190mm) Altezza – 2” (51mm) Peso del sistema: 1,12 lb (0,51kg) Batterie: Formato – AA Tipo – alcaline, NiMh NON UTILIZZARE BATTERIE DI TIPI DIVERSI. NON UTILIZZARE BATTERIE CARICHE E PARZIALMENTE CARICHE LE BATTERIE NON SI RICARICANO MENTRE SONO INSERITE IN JBL ON STAGE III.

Per qualsiasi chiarimento o ulteriore assistenza, si rimanda al sito www.jbl.com. Le presenti specifiche sono soggette a modifiche senza preavviso. 33

Nessun suono emesso dal sistema di altoparlanti JBL On Stage III (continua).

JBL On Stage III è rimasto in mute per oltre dieci minuti nella modalità batteria soltanto.

Premere il pulsante Power di JBL On Stage III per riaccendere l’unità. Premere (+) o (–) per togliere il mute.

Alimentazione assente; il LED verde non è illuminato.

L’adattatore A.C. non è inserito alla rete.

Controllare il collegamento dell’adattatore A.C.

L’adattatore A.C. non è connesso.

Inserire l’adattatore A.C. alla rete elettrica. Testare la presa con una lampada o un altro dispositivo.

Collegare JBL On Stage III ad una sorgente audio nota. Testare la sorgente audio mediante delle cuffie.

Carica / Sincronizzazione L’iPod non si carica.

L’iPod non viene riconosciuto dal computer o appare un messaggio di errore.

Alimentazione assente.

Accertarsi che la presa o la ciabatta siano collegate all’alimentazione. Accertarsi che siano accesi tutti gli interruttori delle prese/ciabatte e dell’impianto di altoparlanti.

Si utilizza l’adattatore errato.

Verificare che l’adattatore usato sia corretto per lo specifico modello di iPod.

L’iPod non è bene a contatto con la base.

Verificare che l’iPod sia completamente inserito nella base.

Accessori di altre marche potrebbero essere in conflitto con il segnale USB.

Verificare che il JBL On Stage III non sia collegato ad un hub USB o ad un dispositivo USB. Collegare il JBL On Stage III direttamente alla porta USB del computer.

La porta USB non eroga abbastanza corrente.

Provare a collegare il cavo USB ad un’altra porta sul retro del computer.

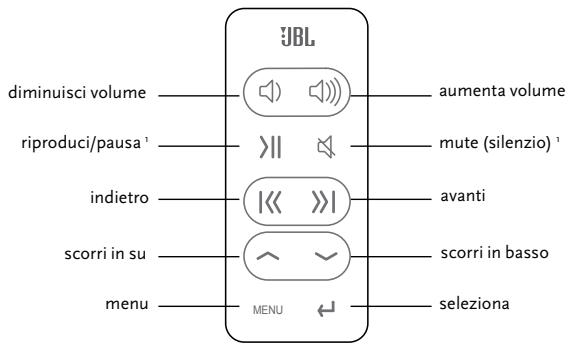

jbl On Stage III Funzioni del telecomando Modalità di controllo navigazione aumenta volume

diminuisci volume riproduci/pausa 1

mute (silenzio) 1 avanti

Accendere l’iPod: l’iPod.

premere un pulsante qualsiasi sul telecomando per attivare

tenere premuto il pulsante Riproduci/pausa per 2 secondi.

Visualizzare il menu iPod:

premere il pulsante Menu.

Scorrere verso l’alto:

premere il pulsante Scorri in su.

Scorrere verso il basso:

premere il pulsante Scorri in basso.

Vai al menu precedente:

premere il pulsante Menu.

Selezionare Menu/Brano/Caratteristica: premere il pulsante Seleziona. scorri in basso

MENU Modalità di controllo della musica Ascoltare un brano:

1. Nella modalità di sola batteria, il dock di altoparlanti JBL On Stage III, se è silenziato o rimane inattivo per più di 10 minuti, si spegne per risparmiare la carica della batteria.

Telecomando JBL a 10 pulsanti Trasmissione: Frequenza: Portata: Tipo di batteria: Dimensioni: larghezza: altezza: profondità: Peso (batteria compresa):

infrarosso 38 kHz 6,10 metri (20’) CR2025 3V 33 mm (1,29”) 86 mm (3,38”) 6 mm (0,23”) 34 g (1,2 oz)

premere il pulsante Riproduci/pausa. Nota: Se l’iPod è al Main Menu (Menu principale), premendo il pulsanteriproduci/pausa si avvia la riproduzione di tutta la musica contenuta nell’iPod.

premere il pulsante Riproduci/pausa durante la riproduzi one di un brano.

Passare al brano successivo:

premere il pulsante Avanti.

Passare al brano precedente:

premere il pulsante Indietro.

Brano avanti veloce:

tenere premuto il pulsante Avanti.

Brano indietro veloce:

tenere premuto il pulsante Indietro.

Aumentare il volume:

premere il pulsante Aumenta Volume.

Diminuire il volume:

premere il pulsante Diminuisci Volume.

premere il pulsante Mute (Silenzio).

Vai al menu precedente:

premere il pulsante Menu.

Selezionare Menu/Brano/Caratteristica:

premere il pulsante Seleziona.

2. Nella modalità di sola batteria e dopo 10 minuti di silenzio o di pausa, è necessario riaccendere l’unità JBL On Stage III premendo il pulsante di alimentazione posto sulla sua parte posteriore.
