MANUALE UTENTE RADIAL JBL

JBL® Radial Manual Italiano Importanti istruzioni per la sicurezza Si prega di leggere le seguenti norme per un funzionamento sicuro prima dell’uso:

• Leggere queste istruzioni.
• Conservare queste istruzioni.
• Osservare tutte le avvertenze.
• Seguire tutte le istruzioni.
• Non utilizzare l’apparecchio vicino all’acqua.
• Pulire solo con un panno asciutto.
• Non bloccare nessuna apertura per la ventilazione. Installare conformemente alle istruzioni del produttore.
• Non installare vicino a fonti di calore, quali radiatori, griglie di riscaldamento, stufe o altre apparecchiature (compresi amplificatori) che producono calore.
• Non annullare la sicurezza della spina di tipo polarizzato o con messa a terra. Una spina a polarità ha due lame, di cui una più ampia dell’altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama più ampia o il terzo polo sono presenti per motivi di sicurezza. Se la spina fornita non si inserisce nella presa, rivolgersi ad un elettricista per sostituire la presa obsoleta.
• Proteggere il cavo di alimentazione perché non venga calpestato o piegato, particolarmente vicino a spine, prese, e nei punti in cui fuoriescono dall’apparecchio.
• Utilizzare unicamente periferiche/accessori specificati dal produttore.
• Scollegare l’apparecchio durante temporali e se non viene utilizzato per lunghi periodi.
• Per tutti gli interventi di assistenza, fare riferimento a personale qualificato. L’assistenza è necessaria quando l’apparecchio ha subito danni in qualche modo, ad es., al cavo di alimentazione o alla spina, se vi è stato versato del liquido o vi sono caduti oggetti all’interno, se l’apparecchio è stato esposto alla pioggia o all’umidità, se non funziona normalmente o se è caduto.
• PER PREVENIRE I RISCHI DI SCOSSE ELETTRICHE, NON RIMUOVERE IL RIVESTIMENTO O LA PARTE POSTERIORE. L’UNITÀ NON CONTIENE PARTI SULLE QUALI L’UTENTE POSSA INTERVENIRE. PER L’ASSISTENZA SI PREGA DI FARE RIFERIMENTO A PERSONALE QUALIFICATO DELLA HARMAN JBL.
• Non rimuovere mai i rivestimenti a griglia per intervenire sugli altoparlanti. L’impianto degli altoparlanti non contiene parti sulle quali l’utente possa intervenire. Per l’assistenza, fare riferimento al gruppo dell’assistenza tecnica della JBL. . Nota importante per tutti i prodotti elettronici: prima di inserire cavi audio negli spinotti degli auricolari o delle uscite di linea del dispositivo sorgente, o di rimuoverli, è buona norma spegnere il dispositivo stesso. Ciò contribuirà ad allungare la durata del dispositivo, a proteggerlo dall’elettricità statica e a evitare danni potenziali. AVVERTENZA: PER PREVENIRE IL PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE IL PRODOTTO ALLA PIOGGIA O ALL’UMIDITÀ. AVVERTENZA: NON ESPORRE L’APPARECCHIATURA A GOCCE O SPRUZZI DI LIQUIDI E NON PORRE AL DI SOPRA DI ESSA ALCUN OGGETTO PIENO DI LIQUIDO (O VASO). 950-0113-001

PRODOTTO. VEDERE LE DICITURE SULLA PARTE INF.RE DEL PRODOTTO Normativa Dichiarazione FCC e avvertenza Questa apparecchiatura è stata collaudata e dichiarata in osservanza delle limitazioni stabilite per i dispositivi digitali di Classe B, conformemente alla Parte 15 delle normative FCC. Tali limitazioni sono state definite per fornire una ragionevole protezione contro le interferenze dannose in un’installazione residenziale. Questa apparecchiatura genera, utilizza e può emettere energia a radiofrequenza e, nel caso non venisse installata e utilizzata in osservanza alle istruzioni fornite, potrebbe causare interferenze nocive alle comunicazioni radio. Tuttavia, in talune installazioni non si esclude il verificarsi di interferenze. Se questa apparecchiatura dovesse causare interferenze dannose nella ricezione radio o televisiva, circostanza verificabile tramite accensione e spegnimento dell’apparecchiatura, l’utente potrà tentare di rettificare l’interferenza adottando una o più delle misure seguenti: a) Orientare diversamente o spostare l’antenna ricevente. b) Aumentare la distanza tra l’apparecchiatura e il ricevitore. c) Collegare l’apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore. d) Consultare il rivenditore o un tecnico radio-televisivo specializzato. EVENTUALI MODIFICHE NON ESPRESSAMENTE APPROVATE DAL PRODUTTORE POTREBBERO ANNULLARE L’AUTORIZZAZIONE DELL’UTENTE A UTILIZZARE L’APPARECCHIATURA CONFORMEMENTE ALLA NORMATIVA FCC. 950-0113-001

JBL® Radial Manual Introduzione alla base JBL Radial, con altoparlanti a resa elevata, per l’iPod®. Il JBL Radial è la novità più recente di JBL, da lungo tempo produttore leader di sofisticati impianti audio professionali. Le esclusive tecnologie di JBL Radial sono il frutto dell’esperienza e della continua ricerca di JBL. JBL Radial è una base per iPod con impianto audio completo. È il nuovo centro del tuo spazio personale per il tempo libero. Immagina un impianto audio completo di subwoofer e satelliti in un solo punto, senza ulteriori fili che ti attraversano il tavolo o la scrivania. JBL Radial è un centro audio compatto, totale, dalle prestazioni elevate, controllabile con telecomando fino a 5.5 metri. Collegato al tuo iPod, o lettore MP3 o a qualsiasi altra fonte audio con uno spinotto, il prodotto fornisce un suono pulito e potente e consente al iPod video di visualizzare le tue immagini e i tuoi filmati su una TV o un monitor. Con JBL Radial avrai il controllo completo della musica e dei video del tuo iPod. Compatibilità JBL Radial è compatibile con tutte le versioni di basi per iPod. Un collegamento stereo con mini jack consente anche di ottenere audio di qualità elevate da diversi altri dispositivi quali iPod Shuffle, lettori di MP3 e CD, PC (tutte le piattaforme), radio satellitari e portatili. Telecomando Comandi musica: basta un tocco per aumentare o abbassare il volume. Comandi per la scelta – Sfoglia canzoni e immagini dell’iPod, crea elenchi di brani, cambia musiche e impostazioni, e altro ancora. Con il telecomando JBL Radial avrai sempre a portata di mano il completo controllo del tuo iPod. Uscita s-video Con un iPod foto o video sulla base, è possibile collegare l’uscita s-video (venduta a parte) del JBL Radial a un televisore o a un monitor compatibile, per una visualizzazione eccezionale delle tue immagini su schermo. Caratteristiche aggiuntive Modello OnePoint Il connettore OnePoint iPod fornisce il collegamento al tuo computer. Collega il cavo USB standard alla parte posteriore del JBL Radial e ogni volta che posi il tuo iPod sulla base, avrai il collegamento per la sincronizzazione e il caricamento. Topologia carica permanente – Il JBL Radial fornisce l’alimentazione per la carica del tuo iPod, anche quando non è collegato al tuo computer o quando il sistema è spento. Modello compatto Il JBL Radial è un impianto audio completo da 2.1 canali, in un modello compatto e facile da collocare. Alimentazione e DSP digitali - JBL Radial fornisce suono con un percorso audio digitale magnificamente calibrato. L’amplificazione digitale pulita e compatta unita a un’equalizzazione DSP (Digital Signal Processing) offre in modo efficace alimentazione uniforme ai trasduttori del dispositivo. 950-0113-001

JBL® Radial Manual Tecnologia avanzata Il JBL Radial combina molte tecnologie esclusive per offrire un suono di altissima qualità, e bassi sorprendenti e un suono di elevata precisione da tutte le direzioni. Acustica HALO L’ottimizzazione del livello acustico orizzontale (HALO - Horizontal Acoustic Level Optimization) offre un campo sonoro pieno e ricco da qualsiasi direzione. I doppi tweeter destro e sinistro e il trasduttore per i bassi rivolto verso il basso offrono un campo sonoro a 360°. Trasduttori HerculesTM e OdysseyTM – I due trasduttori full-range sono dotati di potenti magneti al neodimio. I tweeter Odissey offrono accuratezza alle frequenze elevate e Hercules ha una gamma di frequenze ricca e piena in tutti i livelli di suono (dai bassi agli alti). COE (Computer Optimized Equalization) L’equalizzazione dell’impianto JBL Radial è ottimizzata mediante computer per offrire una scena sonora ricca e completa. OCT (Optimized Compression Topology) Il JBL Radial utilizza un’esclusiva tecnologia di compressione che garantisce un suono pulito e preciso a livelli di uscita elevati. Disimballaggio D) isimballare il sistema di altoparlanti e individuare tutti i componenti: A) Unità JBL Radial B) Alimentatore C) Cavo audio ausiliario D) Cavo USB E) Telecomando

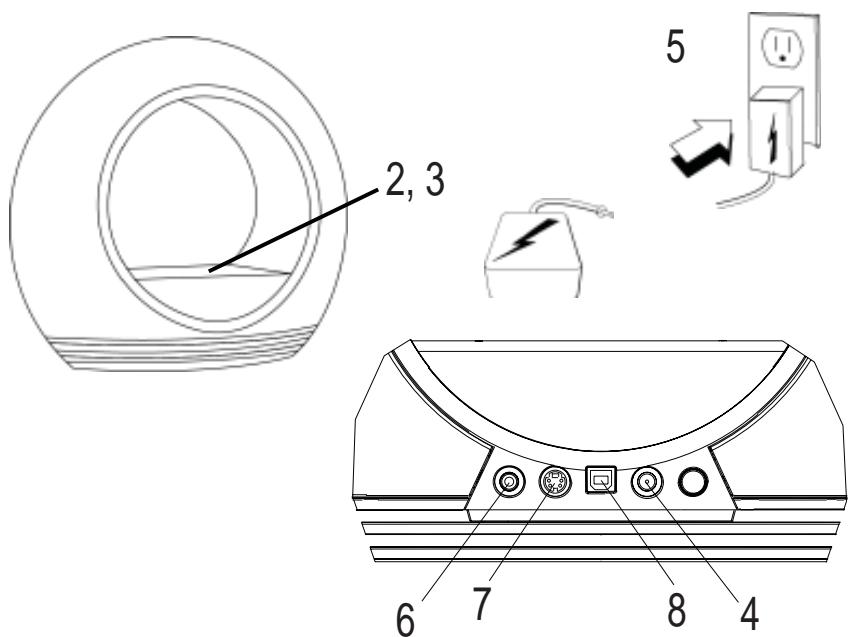

JBL® Radial Manual Configurazione generale

1) Disimballare il JBL Radial e l’alimentatore

2) Collocare l’adattatore per iPod (incluso con l’iPod) nella base

3) Collocare l’iPod nell’adattatore

4) Inserire l’alimentatore nello spinotto contrassegnato 24Vdc in

5) Collegare l’adattatore a una presa a parete

6) Se viene utilizzata un’ulteriore sorgente audio, collegarla a Aux in.

7) Se si desidera utilizzare l’uscita s-video per una TV o un monitor, collegarla con l’apposito cavo

8) Collegare il JBL Radial a un computer con il cavo USB fornito per le funzioni di sincronizzazione e di carica

9) Installare le batterie a pastiglia nel telecomando

Controllo del volume (sull’unità di base) Aumento del volume Diminuzione del volume 950-0113-001

JBL® Radial Manual Ascolto della musica da un iPod: A) Innanzitutto, reperire e collocare l’adattatore universale iPod appropriato corrispondente, incluso con l’iPod, nell’apposita base JBL Radial, quindi collegare l’iPod. B) Premere il pulsante “Power” (“Alimentazione”) sulla parte posteriore del JBL Radial. Il LED blu indica che l’unità è accesa. C)Selezionare la musica da ascoltare con i comandi sull’iPod o inviare i comandi all’iPod mediante il telecomando. (Per maggiori informazioni sul telecomando, fare riferimento alla relativa guida all’uso) D)Regolare il volume con i pulsanti “+” e “-” posti sulla parte anteriore del JBL Radial. Ascolto della musica da un dispositivo ausiliario: Il JBL Radial include un cavo minijack da 3,5 mm per il collegamento con un qualunque lettore audio analogico con un’uscita da 3,5 mm. A) Collegare il dispositivo ausiliario al JBL Radial utilizzando il cavo audio fornito da 3,5 mm. B) Premere il pulsante “Power” (“Alimentazione”) sulla parte posteriore del JBL Radial. Il LED blu indica che l’unità è accesa. C) Controllare la riproduzione attraverso il dispositivo ausiliario. D) Regolare il volume con i pulsanti “+” e “-” posti sulla parte anteriore del JBL Radial. *Nota: l’entrata dell’iPod e del dispositivo ausiliario sono mixati e possono essere riprodotti contemporaneamente. Visualizzazione di foto o video sul televisore/monitor (cavo s-video venduto a parte):

1) Accertarsi che iPod sia fissato bene all’apposita base JBL Radial, verificando che l’adattatore sia quello giusto.

2) Collegare un ‘estremità del cavo s-video (venduto a parte) alla parte posteriore del JBL Radial. Collegare l’altro capo a un TV/monitor compatibile con l’ingresso s-video. 3) Premere il pulsante “Power” (“Alimentazione”) sulla parte posteriore del JBL Radial. Il LED blu indica che l’unità è accesa. 4) Controllare l’iPod direttamente o utilizzando il telecomando del JBL Radial. Per maggiori informazioni sul telecomando, fare riferimento alla relativa guida all’uso per visualizzare foto o video. Funzioni del telecomando Per una completa conoscenza delle funzioni del telecomando, fare riferimento alla “Guida dall’uso del telecomando JBL”. 950-0113-001

JBL® Radial Manual SINTOMO POSSIBILE PROBLEMA SOLUZIONE NOTA Alimentazione assente. Accertarsi che la presa o la ciabatta siano collegate all’alimentazione. Accertarsi che siano accesi tutti gli interruttori delle prese/ciabatte e dell’impianto di altoparlanti. Il LED è acceso? Se il LED non è acceso, la corrente non arriva al JBL Radial. Provare con le soluzioni suggerite. Scelta scorretta di sorgente Accertarsi che l’iPod sia correttamente installato o che il cavo ausiliario sia collegato correttamente a un dispositivo audio esterno. Accendere il volume. Controllare l’impianto con una buona fonte di energia. Collegare il cavo aux-in allo spinotto delle cuffie sull’iPod. Il suono esce unicamente da un lato/canale. Il cavo dell’IPod o dell’Audio non sono inseriti correttamente. Accertarsi che il cavo dell’iPod o dell’Aux-in sia completamente inserito nel JBL Radial. Distorsioni (statica, suoni gracchianti o sibili) Il rumore può essere causato da interferenze da un monitor, da un cellulare o da un altro dispositivo di trasmissione. Spegnere il monitor per vedere se il rumore sparisce. Spostare i cavi del JBL Radial lontano dal monitor.

Nessun suono dal JBL Radial 950-0113-001

Se si usa una prolunga o un cavo di un’altra marca, accertarsi che sia un maschio/maschio stereo da 3,5 mm. JBL® Radial Manual SINTOMO POSSIBILE PROBLEMA SOLUZIONE Il suono del JBL Radial viene distorto da una fonte audio amplificata. Accertarsi che il JBL sia collegato al corretto dispositivo sorgente. Accertarsi che tutti i cavi dei segnali siano ben inseriti nelle prese. Il volume potrebbe essere troppo alto. Controllare il volume del dispositivo sorgente. Alcuni dispositivi distorcono il segnale in uscita se il volume è al massimo. Controllare le impostazioni dell’EQ sull’iPod o sul dispositivo sorgente. JBL consiglia di impostare lìEQ del dispositivo di sorgente su Flat o OFF. JBL Radial emette un forte ronzio. I cavi di ingresso non sono inseriti correttamente. Controllare il collegamento dei cavi di ingresso. L’impianto di altoparlanti ha interferenze da radiofrequenze o prende una stazione radio. Il cavo di ingresso può assorbire interferenze. Avvolgere il cavo di ingresso in eccesso, in modo da accorciarlo il più possibile. NOTA

Bassi o acuti troppo marcati. 950-0113-001

JBL® Radial Manual SINTOMO POSSIBILE PROBLEMA SOLUZIONE Si utilizza l’adattatore errato. Verificare che venga usato l’adattatore corretto per il proprio modello specifico. L’iPod non è bene a contatto con la base. Verificare che l’iPod sia ben collocato nella base. Accessori di altre marche potrebbero essere in conflitto con il segnale USB o Firewire. Verificare che il JBL non sia collegato con un hub USB o Firewire. Collegare il JBL Radial direttamente alla porta USB o Firewire del computer. La porta USB o Firewire non alimentano a sufficienza. Provare a collegare il cavo USB o Firewire a un’altra porta sulla parte posteriore del computer. NOTA Carica Sincronizzazione L’iPod non si carica L’iPod non viene riconosciuto dal computer quando è collocato nel JBL Radial, o si verifica un errore durante il trasferimento dei dati. 950-0113-001

JBL® Radial Manual SPECIFICHE Produttore Modello Altoparlante (Full Range) Altoparlante (Tweeter) Alimentazione Harman Multimedia JBL Radial Hercules 45mm Odyssey 25mm 1 x 30 watt (woofer) 2 x 15 watt (tweeter), a 1% THD Dimensioni Larghezza: Profondità: Altezza: 305 mm (12,0”) 135 mm (5,25”) 270 mm (10,5”) Impedenza ingresso Rapporto segnale/rumore Risposta in frequenza Sensibilità ingresso Alimentazione USA/Canada Europa/UK Giappone Australia Assorbimento massimo >10k ohm >85 dB 70 – 20 kHz 250 mV rms per la potenza di uscita nominale 120 volt, 60Hz c.a. 220-230 V, 50 o 60 Hz c.a. 100 volt, 50 o 60 Hz c.a. 240 volts, V, 50 o 60 Hz c.a. 55 watt ApprovazioneUL/CUL/CE 950-0113-001
