| Type de produit | Enceinte dock pour iPod avec haut-parleur intégré |
| Marque | JBL |
| Modèle | RADIAL |
| Dimensions (L x P x H) | 130,5 x 135 x 270 mm |
| Alimentation | Secteur 120-240 V CA, 50/60 Hz, consommation max. 55 W |
| Amplificateur (grave) | 1 x 30 watts (caisson de basse) |
| Amplificateurs (aigus) | 2 x 15 watts (haut-parleurs), à 1% THD |
| Transducteurs grave | Hercules 45 mm |
| Transducteurs aigus | Odyssey 25 mm |
| Réponse en fréquence | 70 Hz - 20 kHz |
| Rapport signal/bruit | 85 dB |
| Impédance d'entrée | 10 kΩ |
| Fonctions principales | Lecture iPod, entrée auxiliaire, sortie S-Video, télécommande, charge iPod, synchronisation USB |
| Connectivité | Dock iPod, entrée auxiliaire 3,5 mm, sortie S-Video, USB |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas utiliser de liquides. |
| Sécurité | Ne pas exposer à l'eau ou à l'humidité. Débrancher en cas d'orage. Aucune pièce réparable par l'utilisateur. |
| Pièces détachées et réparabilité | Contacter le support technique JBL pour toute réparation. Ne pas ouvrir l'appareil. |
| Informations générales | Fabriqué en Chine. Harman International. Compatible iPod (toutes versions avec dock). |
FOIRE AUX QUESTIONS - RADIAL JBL
Questions des utilisateurs sur RADIAL JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte bluetooth au format PDF gratuitement ! Retrouvez votre notice RADIAL - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RADIAL de la marque JBL.
MODE D'EMPLOI RADIAL JBL
Consignes de sécurité importantes
Veuillez respecter les précautions suivantes avant toute utilisation :
| • Lire ces instructions. |
| • Conserver ces instructions. |
| • Se conformer à tous les avertissements. |
| • Suivre toutes les instructions. |
| • Ne Pas utiliser cet apparéil à proximité d'eau. |
| • Nettoyer seulement avec un chiffon sec. |
| • Ne Pas bloquer les évets. Installer conformément aux instructions du fabricant. |
| • Ne Pas installer à proximité de toute source de chaleur comme radiateurs, bouches de chaleur, jours, ou tout autre apparéil pouvant produire de la chaleur (y compris les amplificateurs). |
| • Ne Pas aller à l'encontre du but de sécurité recherche par les types de fiches polarisées ou mises à terre. Une fiche polarisée possède deux lames, une plus large que l'autre. Une fiche mise à la terre est équipée de deux lames et d'une broche de terre. La lame plus large ou la broche de terre existe pour votre sécurité. Si la fiche fournie ne rentre pas dans vos prises, consulter un électricien pour la replacer. |
| • S'assurer que le cordon d'alimentation n'est ni pince ni écrasé, particulièrement au niveau de la fiche, de la prise et au point de sortie de l'appareil. |
| • N'utiliser que des accessoires spécifiés par le fabricant. |
| • Débrancher cet apparéil en cas d'orage ou de longues périodes d'inutilisation. |
| • N'utiliser que du personnel qualifié pour toute réparation. La réparation de l' apparéil est nécessaire lorsqu'il a été endommagé d'une manière ou d'une autre: un cordon ou une fiche endommagé, submersion dans un liquide, objet a pénétré l' apparéil, l' apparéil a été exposé à un liquide ou à la pluie ou ne fonctionne pas normalement ou a subi une chute. |
| • POUR PRÉVENIR TOUT RISQUE DE CHOCS ÉLECTRIQUES, NE PAS RETIRER LE DESSUS (OU L'ARRÊRE) DE L'APPAREIL. IL N'EXISTÉ AUCUNE PIECE RÉPARABLE À L'INTÉRIEUR DE L'APPAREIL, CONTACTER LE PERSONNEL QUALIFIÉ DE HARMAN JBL CORPORATION. |
| • Ne jamais retirer les recouvements de grille pour réparer le système de haut-parleur. Ce dernier ne comporte aucune piece réparable. Contacter le support technique JBL pour toute réparation. |
Remarque importante concernant tout produit électronique : Avant d'insérer les câbles audio du casque d'écoute ou les jacks de sortie de niveau de ligne de l'appareil ou les débrancher, il est conseillé de mettre l'appareil hors tension. Cela prolongera la durée de vie de l'appareil, le protègera contre toute électricité statique, et évitera tout dommage potentiel.
AVENTISSEMENT: POUR PRÉVENIR TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.
AVERTISSEMENT : NE PAS EXPOSER CET APPAREIL À AUCUNE ÉCLABOUSSURE OU AUCUN LIQUIDE. NE PLACER AUCUN OBJECT REMPLI DE LIQUIDE TEL UN VASE SUR L'APPAREIL
L CLAIR OU L A FL“CHE DANS LE TRIANGLE EST UN SIGNAL DAVERTISSEMENT T INDICATIF D N « VOLTAGE DANGEREUX » L INT RIEUR DU PRODUIT
Attention
RISQUE DE CHOCS ELECTRIQUES NE PAS OUVRIR
ATTENTION: POUR ÉDUIRE TOUT RISQUE DE CHOCS ÉLECTRIQUES, NE PAS RETIRER LE COUVERCLE. IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. POUR TOUTE RÉPARATION CONTACTER LE PERSONNEL QUALIFI.
LE POINT D EXCLAMATION DANS LE TRIANGLE EST UN SIGNAL DAVERTISSEMENT ACCOMPAGNANT TOUTE INSTRUCTION D IMPORTANCE CONCERNANT LE PRODUIT.
VOIR LES INDICATIONS SUR LA BASE DE L'APPAREIL
Réglementation
Règlement et avertissement du FCC
Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de Classe B, conformément au Paragraphe 15 du règlement du FCC. Ces limites sont destinées à offrir une protection raisonnable contre les interférences nuisibles d'une installation résidentielle. Cet équipement produit, utilise et peut émaner des ondes radiofréquences et, s'il n'est pas installé et utilisé conformément aux directives du fabricant, peut causer des interférences nuisibles aux communications radio. Il n'est cependant pas garanti que ces interférences ne se produiront pas suivant l'installation. Si cet équipement cause des interférences nuisibles à toute réception radio ou télévision, ce qui peut être déterminé en éteignant et allumant l'équipement, l'utilisateur est encouragé à tenter de corriger ces interférences en Pnant l'une ou plusieurs des mesures suivantes:
a) Réorienter l'antenne de réception ou en changer l'emplacement. b) Augmenter la distance entre l'équipement et le récepteur. c) Brancher l'équipement à une prise située sur un circuit différent de celui du récepteur. d) Contacter le détaillant ou consulter un technicien radio/télé qualifié.
- Ce dispositif peut ne pas créer des interférences
- Ce dispositif doit accepter les interférences, y compris celles qui pourraient créer des fonctionnements indésirables de ce même dispositif.
TOUTE MODIFICATION NON EXPRESSEMENT APPROVUE PAR LE FABRICANT PEUT ANNULER LES DROITS DE L'UTILISATEUR À EMPLOYER L'ÉQUIPEMENT CONFORMÉMENT AU RÉGLEMENT FCC.
Introduction à votre socle haut-parleur d'accrochage haute performance JBL Radial pour iPod®.
Le JBL Radial est la première innovation de JBL, leader de longue date dans la fabrication de composants professionnels haut de gamme de systèmes audio. L'héritage audio de JBL combiné à des recherches soutenues a donné jour à l'unique technologie utilisée par JBL Radial.
JBL Radial est une technique globale de socle d'arrimage audio pour iPod. C'est le nouveau point central de votre espace personnel de divertissement. Imaginez un caisson de basse et une chaîne satellite haute-fidélité dans un espace unique, et chaque fil électrique en travers de votre table ou bureau. JBL Radial est un centre audio compact, intégral et à haute performance pilable par télécommande sur une distance de 5.5m. Connecté à votre iPod, baladeur MP3 ou toute autre source musicale munie d'un jack audio, le Radial délivre un son puissant et pur tout en offrant une inter-communication video iPod pour regarder vos photos ou films sur une télévision ou un moniteur. Prenez le contrôle absolu de votre musique iPod ou de vos vidés grâce à JBL Radial.
Compatibilité
Le JBL Radial est compatible avec toute version iPod arrimable. Un mini-jack stéreo permet aussi de goûter à la qualité audio haute fidélité d'une variété d'appareils tel que iPod Shuffle, baladeur MP3 et lecteurs CD, ordinateur de bureau (toute plate-forme), radios satellite et ordinateurs portables.
Télécommande
Commandes musique - augmentez ou diminuez le volume juste du bout des doigts. Commandes navigation - Sur votre iPod, naviguez d'une chanson à l'autre, d'une photo à l'autre, créez une liste de chansons, changez de piste ou de paramètres, et bien plus. Grâce à la télécommande JBL Radial, vous avez le contrôle intégral de votre iPod tout comme s'il était dans votre main.
Sortie s-video
Avec un iPod photo ou vidéo arrimé, il est possible de connecter la sortie S-video JBL Radial (cable S-video vendu séparation) à un téléviseur ou un moniteur compatible pour regarder grandeur nature vos photos sur écran.
Caractéristiques additionnelles
Le connecteur iPod point unique permet la connexion à votre ordinateur. Branchez le câble USB standard à l'arrête du JBL Radial et chaque fois que vous arrimez votre iPod, vous aurez la connexion nécessaire pour toute synchronisation ou chargement.
Topologie à chargement permanent - Le JBL Radial permet de charger votre iPod même lorsqu'il n'est pas connecté à un ordinateur ou si le système est en veille.
Concept compact
Le JBL Radial est un système canal audio 2,1 avec empreinte des plots unique, facile à installer.
Puissance digitale et DSP - Le JBL Radial délivre un son superbe grâce à un conduit audio numérique grande précision. L'amplification numérique pure et compacte associée au système de correction DSP (Système de traitement numérique des signaux) délivre efficacement une puissance remarquable aux transducteurs radiaux.
Technologie de pointe
Le JBL Radial combine plusieurs technologies brevetées pour offrir une qualité de son exceptionnelle. Le JBL Radial délivre des graves étonnants et un son pur et grande fidélité de toutes les directions.
Haloacoustique
Le niveau d'optimisation d'acoustique horizontal ou concept d'Halo acoustique délivre un champ sonore complet et niche de toutes les directions. Les hauts-parleurs d'aigus accouplés droit et gauche et le transducteur orienté vers le bas délivrent un champ sonore sur 360 degrés. Transducteurs Hercules MC et Odyssey MC Les deux transducteurs à gamme étendue sont équipés de puissants aimants néodymium. Les hauts-parleurs d'aigus Odyssey produisent des ondes décamétriques haute fidélité et les hauts-parleurs d'aigus Hercules produisent une distorsion de fréquence riche et intégrale des graves les plus bas aux aigus les plus élevés.
COE (égalisation informatisée optimale)
Le système d'égalisation JBL Radial est optimisé sur ordinateur pour délivrer un étage audio riche et complet.
OCT (topologie de compression optimisée)
Le JBL Radial utilise une technologie brevetée de compression pour assurer un son pur à des niveaux d'acoustique exceptionnels.

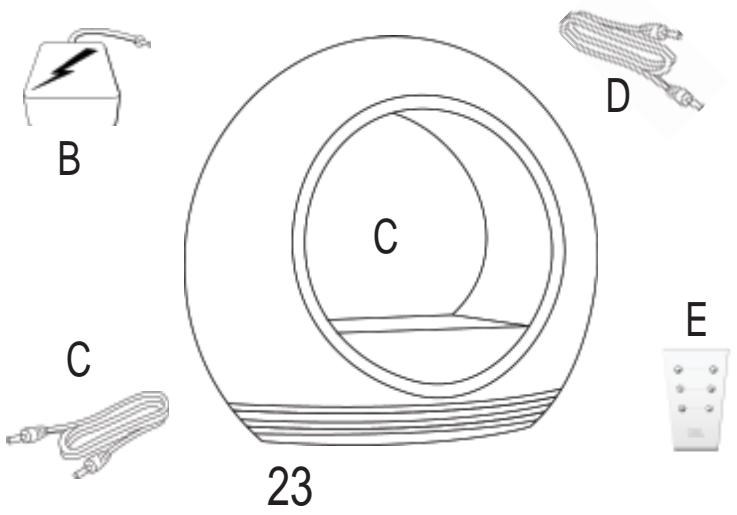

Déballage
Déballez soigneusement le système de haut-parleurs et identifiez les composants :
A) Appareil JBL Radial B) Bloc d'alimentation C) Câble audio auxiliaire D) câble USB E) Télécommande

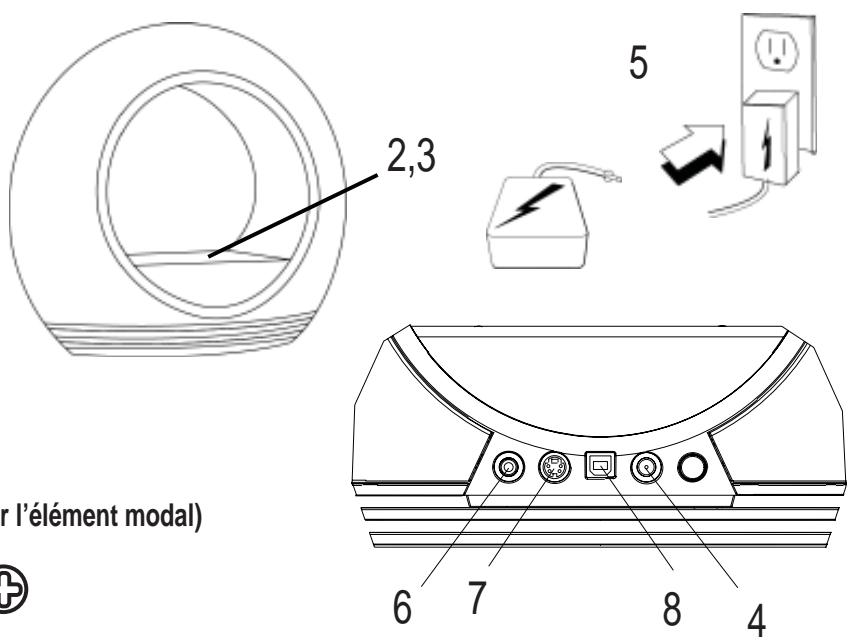

Installation générale
1) Déballez le JBL Radial et son bloc d'alimentation. 2) Installez votre adaptateur iPod (inclus avec le iPod) dans le socle d'arrimage. 3) Installez l'iPod dans l'adaptateur. 4) Branchez l'adaptateur d'alimentation dans le jack marqué 24Vdc in. 5) Branchez l'adaptateur dans la prise murale. 6) Si une source audio additionnelle est utilisée, connectez-la dans Aux In. 7) Si l'utilisation d'une sortie S-video vers un téléviseur ou moniteur est souhaitable, branchez un cable S-video. 8) Branchez le JBL Radial à un ordinateur avec le cable USB inclus à des fins de synchronisation et chargement. 9) Installez les piles fournies dans la télécommande.
Réglage du volume (sur l'objet modal)
Augmente le volume
Baisse le volume
Écouter de la musique sur un ipod :
A) Situez puis installez tout d'abord l'adaptateur universal iPod approprié, inclus avec l'iPod, dans le socle d'arrimage JBL Radial pour iPod, puis connectez votre iPod. B) Appuyez sur le bouton « Power » (Tension) à l'arrête du JBL Radial. Un DEL bleu indiquera que l'appareil est sous tension. C) Sélectionnez la musique à écouter avec les commandes de votre iPod ou pilotez ce dernier avec la télécommande JBL. (Reportez-vous au guide de l'utilisateur de la télécommande JBL pour plus d'informations sur la télécommande. D) Réglez le volume à l'aide des boutons « + » et « - » à l'avant du JBL Radial.
Écouter de la musique à partir d'un appareil auxiliaire :
Un câble mini-jack de 3,5mm est inclus avec le JBL Radial pour toute connexion avec un lecteur de musique analogique muni d'une sortie de 3,5mm.
A) Branchez l'appareil auxiliaire au JBL Radial à l'aide du cable audio de 3,5mm inclus. B) Appuyez sur le bouton «Power» à l'arrière du JBL Radial. Un DEL bleu indiquera que l'appareil est sous tension. C) Effectuez tout réglage nécessaire au travers de l'appareil auxiliaire. D) Reglez le volume à l'aide des boutons «+» et «-» à l'avant du JBL Radial.
*Remarque : Les entrées iPod et auxiliaires sont combinées, et peuvent fonctionner simultanément.
Visionner des photos ou vidéos sur un téléviseur ou moniteur (cable s-video vendu séparément)
A) Assurez-vous que l'iPod est soigneusement arrimé sur le socle JBL Radial pour iPod, et ce avec le bon adaptateur. B) Branchez l'un des bouts du cable S-video (vendu séparation) à l'arrière du JBL Radial. Branchez l'autre bout dans le téléviseur ou le moniteur muni d'une entrée S-video. C) Appuyez sur le bouton «Power» à l'arrière du JBL Radial. Un DEL bleu indiquera que l'appareil est sous tension. D) Pilotez le iPod directement ou à l'aide de la télécommande JBL Radial pour visionner photos ou vidéos, se reporter au guide de l'utilisateur de la télécommande JBL pour plus d'informations sur la télécommande.
Utilisation de la télécommande
Pour en savoir plus sur l'utilisation de la télécommande, se référer au Guide de l'utilisateur de la télécommande JBL.
| SYMPTÔME | PROBLÈME POSSIBLE | SOLUTION | REMARQUE |
| QUALITÉ DU SON | |||
| Le JBL Radial n'émet,aucunson. | Appareil privé d'alimentation. | S'assurer que la prise ou labarrette de connexion est sous tension. S'assurer quetous les interrupteurs reliés àla prise/barrette de connexion sont allumés ainsi que ceuxdu système acoustique. | Le DEL est-il allumé? Si c'estle cas, le JBL Radial n'est pasalimenté en courant. Essayerles solutions proposées. |
| La sélection de la source estincorrecte. | S'assurer que l'iPod estcorrectement arrimé ou que lecâble auxiliaire est correctement branché à l'appareilaudio externe. Augmenter levolume. Vérifier le systèmeavec une alimentation en bonétat de marche. Brancherle cable Aux-In au jack ducasque d'écoute de l'iPod. | ||
| Le son ne sort que d'uncôte/canal. | L'iPod ou le cable audio n'estpas inséré correctement.S'assurer que l'iPod ou lecâble Aux-In est,enforcé àfond dans le JBL Radial. | S'assurer que l'iPod ou lecâble Aux-In est,enforcé àfond dans le JBL Radial. | Si une rallonge ou un cable tiers est utilisé, s'assurer quec'est un cable stéreo malue de3,5mm vers un cable malue. |
| Distorsion (statique, friture ousifflement). | Les bruits peuvent provenir del'intérférence d'un monitueur,téléphone cellulaire ou toutautre apparueil de transmis-sion. | Éteindre le monitueur pour voirsi le bruit disparait. Éloignerles cables JBL Radial dumoniteur. | |
| Trop de绊se ou d'aignus. | Le JBL Radial est surcharge par une source audio amplifiée. | S'assurer que le JBL Radial est bien branché sur l'appareil source approprié. S'assurer que tous les câbles d'interface sont bien insérés dans leurs réceptacles. | |
| Le volume est peut-être trop fort. | Vérifier le volume de l'appareil source. Certains appareils déforment le signal de sortie si le volume est à son maximum. | ||
| Vérifier le réglage d'égalisation de l'iPod ou de la source. | JBL conseille de régler l'égalisation de la source sur Flat ou OFF. | ||
| Le JBL Radial émet unRonfluence ou unburdonnement. | Les cables d'entrée ne sont pas branchés correctement. | Vérifier la connexion des cables. | |
| Le système acoustique est afecté par des interférences de radiofréquences ou intercête des stations radio. | Le cable d'entrée intercêpte peut-être les interférences. | Enrouler l'accourcir le plus possible. | |
| SYMPTÔME | PROBLÉME POSSIBLE | SOLUTION | REMARQUE |
| Chargement et synchro | |||
| L'iPod refuse de se recharger. | L'adaptateur utilisé est incorrect. | S'assurer d'avoir l'adaptateur spécifique pour le modèle spécifique d'iPod. | |
| Le contact entre l'iPod et la station d'accueil est lâche. | S'assurer que l'iPod est bien ancre dans sa station d'accueil. | ||
| L'iPod n'est pas reconnu par l'ordinateur lorsqu'il est arrimé dans le JBL Radial ou il y a une erreur de transfert de données. | Il se peut que les accessoires tiers soient en conflit avec le signal USB ou Firewire. | S'assurer que le JBL Radial n'est pas branché sur un nœud de raccordement USB ou Firewire. Brancher le JBL Radial directement dans le port USB ou Firewire de l'ordinateur. | |
| L'alimentation du port USB ou Firewire est insuffisante. | Essayer de brancher le cable USB ou Firewire dans un autre port à l'arrêt de l'ordinateur. |
Fabricant
Modèle
Amplificateur (Gamme étendue)
Amplificateurs (Haut-parleurs d'augment)
Tension nominale
Harman Multimedia
JBL Radial
Hercules 45mm
Odyssey 25mm
1 x 30 watts (caisson de basse)
2 x 15 watts (Haut-parleurs), à 1% THD
Dimensions
Largeur :
Profondeur :
Hauteur :
1305mm 2,0 pouces
135mm 5,25 pouces
270mm 10,5 pouces
Impédance d'entrée
Rapport signal sur bruit
Distorsion de fréquence
Préatténuation
Tension nominale USA/Canada
Europe/R. U.
Japon
Australie
Consommation maximale
10k Ohm
85dB
70-20kHz
250 mV rms pour puissance nominale de sortie
120 volts, 60Hz AC
220-230 volts, 50 ou 60 Hz AC
100 volts, 50 ou 60 Hz AC
240 volts, 50 ou 60 Hz AC
55 watts
Approuvé UL/CUL/CE
Fabriqué en Chine.
Harman International®
©2006 Harman International Industries, Incorporated. Tous droits réservés.
JBL, Harman International sont des marques commerciales de Harman International Industries, déposées aux États-Unis et ou dans d'autres pays.
iPod® est une marque déposée de Apple Computer, Inc.
A Harman International® Company
