BEDIENUNGSANLEITUNG RADIAL JBL

Deutsch Wichtige Sicherheitsanweisungen Bitte lesen Sie vor der Verwendung des Geräts die folgenden Anwendungshinweise • Lesen Sie diese Anweisungen. • Bewahren Sie diese Anweisungen gut auf. • Beachten Sie alle Warnhinweise. • Befolgen Sie alle Anweisungen. • Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. • Verwenden Sie nur ein trockenes Tuch zum Säubern. • Decken Sie keine der Belüftungsöffnungen ab. Führen Sie die Installation in Übereinstimmung mit den Anweisungen des Herstellers durch. • Das Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörper, Heizgebläse, Öfen oder andere wärmeabstrahlende Geräte einschließlich Verstärkern) aufgestellt werden. • Die Schutzvorrichtungen des polarisierten oder geerdeten Netzsteckers dürfen nicht deaktiviert oder umgangen werden. Ein polarisierter Stecker (USA) weist zwei flache Pole auf, von denen einer etwas breiter ist. Ein geerdeter Stecker weist zwei Pole und einen dritten Kontakt zur Erdung auf. Der breitere Pol und der zusätzliche Kontakt dienen der Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen. • Verlegen Sie das Netzkabel so, dass es nicht im Weg liegt und insbesondere an den Steckern, beim Einstecken in Verteilerdosen und am Ausgang vom Gerät nicht geknickt wird. • Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte oder Zubehörteile. • Trennen Sie dieses Gerät bei Gewittern oder bei längerer Nichtbenutzung vom Stromnetz ab. • Überlassen Sie alle Wartungsaufgaben einem ausgebildeten Techniker. Wartungsmaßnahmen sind erforderlich, wenn das Gerät in irgendeiner Form beschädigt wurde, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeiten oder Gegenstände in das Geräteinnere eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, der normale Betrieb gestört ist oder wenn das Gerät fallen gelassen wurde. • STROMSCHLAGGEFAHR. DIE ABDECKUNG (BZW. DIE RÜCKSEITE) DARF NICHT ABGENOMMEN WERDEN. IM INNEREN DES GERÄTS BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. WARTUNGS- UND REPARATURMASSNAHMEN DÜRFEN NUR VON QUALIFIZIERTEN SERVICEVERTRETERN DER HARMAN MULTIMEDIA CORPORATION DURCHGEFÜHRT WERDEN. • Nehmen Sie niemals die Gitterabdeckungen ab, um Servicemaßnahmen am Lautsprechersystem durchzuführen. Das Lautsprechersystem enthält keine Teile, die vom Benutzer gewartet werden können. Überlassen Sie alle Servicemaßnahmen dem technischen Supportteam von Harman Multimedia. Informationen zur Einstufung auf der Unterseite der Einheit. Wichtiger Hinweis für alle elektronischen Geräte: Vor dem Anschließen oder Abtrennen von Audiokabeln am Kopfhörer- oder Line-Ausgang sollte das Gerät abgeschaltet werden. Diese Maßnahme verlängert die Lebensdauer der Einheit, trägt zum Schutz vor statischer Elektrizität bei und hilft potenzielle Schäden zu verhindern. WARNUNG: BRAND- UND STROMSCHLAGGEFAHR. DIESES GERÄT DARF NICHT REGEN ODER FEUCHTIGKEIT AUSGESETZT WERDEN. WARNUNG: DAS GERÄT DARF NICHT MIT TROPF- ODER SPRITZWASSER IN BERÜHRUNG KOMMEN UND AUF DEM GERÄT DÜRFEN KEINE MIT FLÜSSIGKEIT GEFÜLLTEN GEGENSTÄNDE (VASEN, USW. ) ABGESTELLT WERDEN.

VORSICHT STROMSCHLAGGEFAHR NICHT FFNEN DAS BLITZSYMBOL UND DIE PFEIL-SPITZE AUF EINER DREIECKIGEN GRUNDFL˜CHE WEISEN DARAUF HIN, DASS GEF˜HRLI CHE SPANNUNG IM INNEREN DES GER˜TES ANLIEGT.

STROMSCHLAGGEFAHR. DIE ABDECKUNG DARF NICHT ABGENOMMEN WERDEN. IM INNEREN DES GER˜TES BEFINDEN SICH KEINE VOM BENUTZER WARTBAREN TEILE. WARTUNGSMA NAHMEN D RFEN NUR VON AUGEBILDETEM PERSONAL DURCHGEF H RT WERDEN.

DAS AUSRUFE-EZEICHEN AUF EINER DREIECKIGEN GRUNDFL˜CHE WEIS T DARAUF HIN, DASS WICHTIGE ANWEISUNGEN ZUM LIEFERUMFANG DES GER˜TES GEH REN.

SIEHE MARKIERUNG AUF DER UNTERSEITE Zulassungen FCC-Erklärung und Warnung Bei Tests an diesem Gerät wurde ermittelt, dass es die Grenzwerte laut Teil 15 der FCC-Vorschriften für ein digitales Gerät der Klasse B einhält. Diese Grenzwerte wurden festgelegt, um beim Einsatz in häuslichen Anwendungsbereichen angemessenen Schutz vor Störungen zu gewährleisten. Beim Einsatz dieses Geräts wird Hochfrequenzenergie erzeugt, verwendet und unter Umständen abgestrahlt. Wenn die Installation und der Gebrauch nicht streng in Übereinstimmung mit den Anweisungen erfolgen, treten eventuell Störungen bei Funkübertragungen auf. Es kann grundsätzlich nicht ausgeschlossen werden, dass in bestimmten Installationen Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts überprüft werden kann, sollten eine oder mehrere der folgenden Maßnahmen zur Behebung des Problems versucht werden: a) Versuchen Sie, die Empfangsantenne neu auszurichten oder an einer anderen Stelle zu platzieren. b) Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfänger. c) Schließen Sie das Gerät und den Empfänger an unterschiedlichen Stromkreisen an. d) Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio- oder Fernsehtechniker. ÄNDERUNGEN, DIE NICHT AUSDRÜCKLICH VOM HERSTELLER GENEHMIGT WURDEN, KÖNNEN DAZU FÜHREN, DASS DIE LIZENZ ZUR BENUTZUNG DES GERÄTS ENTSPRECHEND DEN FCC-VORSCHRIFTEN ENTZOGEN WIRD. 950-0113-001

Einführung in die Verwendung Ihres JBL Radial, High Performance Lautsprecher-Dock für Ihren iPod®. JBL Radial ist die neueste Innovation von JBL, einem seit langer Zeit führenden Hersteller von hochwertigen, professionellen Audiosystemkomponenten. JBL’s langjährige Audioerfahrung, kombiniert mit kontinuierlichem Forschungsengagement liefern die einzigartigen Technologien die in JBL Radial zum Einsatz kommen. JBL Radial ist ein vollständiges iPod-Docking Sound-System. Es ist der neue Mittelpunkt Ihres persönlichen Entertainment Bereichs. Stellen Sie sich ein komplettes Subwoofer/Sateliten Lautsprechersystem in einem einzigen Gerät vor, keine zusätzlichen Kabel mehr die Unordnung auf Ihren Tisch oder Schreibtisch verursachen. JBL Radial ist ein kompaktes und hochleistungsfähiges Soundcenter, welches zudem noch über eine Fernbedienung mit einer Reichweite bis zu 5.5 Meter verfügt. Verbunden mit Ihrem iPod, MP3-Player oder jeder anderen Musikquelle die über eine Audibuchse verfügt, wird Radial Ihnen klaren und leistungsstarken Klang bieten, während es zudem noch die Möglichkeit der Videoübertragung bereitstellt um Ihre Bilder oder Filme auf Ihrem Fernseher oder Monitor anzuschauen. Übernehmen Sie die Kontrolle über Ihre iPod-Musik und -Videos mit JBL Radial. Kompatibilität JBL Radial ist kompatibel mit allen Dockingversionen des iPods. Eine Buchse für Mini- Stereostecker gibt Ihnen außerdem die Möglichkeit den hochwertigen Sound von einer Vielzahl anderer Geräte wie beispielsweise iPod Shuffle, MP3- und CD-Player, Desktop-Computer (alle Plattformen), Satellitenradios und Laptops. Fernbedienung Musikkontrolle – Eine einfache Berührung genügt bereits um die Lautstärke zu erhöhen oder zu verringern. Navigationskontrolle – navigieren Sie durch Ihre iPod-Songs und -Bilder, erstellen die eine Playlist, wechseln Sie Titel, verändern Sie Einstellungen und vieles mehr. Mit der JBL Radial Fernbedienung haben Sie die absolute Kontrolle über Ihren iPod, so als würden Sie Ihn in der Hand halten. S- Video-Ausgang Wenn ein Photo- oder Video-iPod angeschlossen ist, können Sie den JBL Radial S-Video Ausgang (S-Video Kabel wird separat verkauft) an einen kompatiblen Fernseher oder Monitor anschließen um Ihre Bilder überlebensgroß am Bildschirm anzusehen. Weitere Features OnePoint-Design Der OnePoint iPod-Anschluss ermöglicht die Verbindung zu Ihrem Computer. Schließen Sie das Standard USB-Kabel auf der Rückseite Ihres JBL Radial an und jedes Mal wenn die Ihren iPod an die Dockingstation anschließen haben Sie die zur Synchronisation und Aufladung benötigte Verbindung. Evercharge Topology JBL Radial versorgt ihren iPod jederzeit mit ausreichend Ladestrom, sogar dann, wenn kein Computer angeschlossen ist oder das System ausgeschaltet ist.

Kompaktes Design JBL Radial ist ein vollständiges 2.1 Kanal Audi System auf in einem einzigen Gerät. Digital Power und DSP – JBL Radial liefert Sound mit einem leistungsstark abgestimmten Audiopfad. Die klare und kompakte digitale Verstärkung verbunden mit DSP- (Digital Signal Processing) Abgleich unterstützt die Energieeffizienz radialer Wandler. Neueste Technologie JBL Radial kombiniert viele proprietäre Technologien um die höchst mögliche Klangqualität zu liefern. JBL Radial wird Ihnen erstaunlichen Bass und klaren akkuraten Sound aus jeder Richtung liefern. Halo Acoustics™ Die Optimierung des horizontalen Akustikniveaus, bzw. das Halo Acoustics-Design sorgt für vollen, reichhaltigen Klang aus allen Richtungen. Die dualen linken und rechten Hochtöner und die horizontalen Wandler im mittleren und unteren Frequenzbereich bieten ein 360° Klangfeld. HerculesTM und OdysseyTM Wandler – Die beiden Vollbereichswandler sind mit leistungsstarken Neodymium - Magneten ausgestattet. Die Odyssey Hochtöner liefern exakte Hochfrequenzen und Hercules liefert eine volle und reichhaltige Frequenzwiedergabe vom niedrigsten Basston bis zu den höchsten Hochtöner. COE (Computer Optimized Equalization) Die Entzerrungsfunktion des JBL Radial wurde mittels Computer optimiert, um eine reichhaltige und komplette Klangpräsentation zu ermöglichen. OCT (Optimized Compression Topology) JBL Radial nutzt eine proprietäre Kopressionstechnologie, um bei hohem Ausgangsniveau eine saubere, akkurate Klangwiedergabe zu gewährleisten. Auspacken Packen Sie das Lautsprecherpaket vorsichtig aus und stellen Sie fest, ob alle Einzelteile vorhanden sind. A) JBL Radial B) Netzteil C) Aux - Audiokabel B D) USB - Kabel E) Fernbedienung

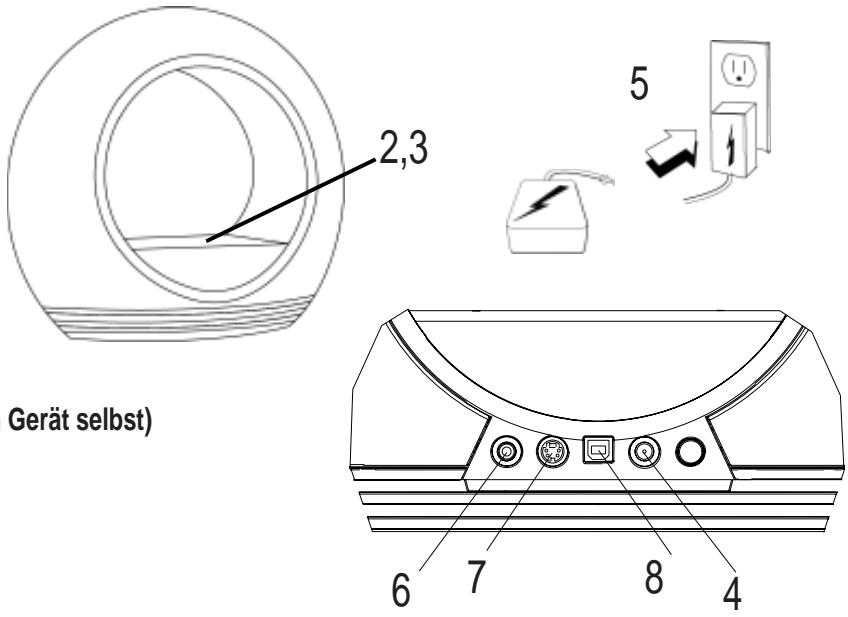

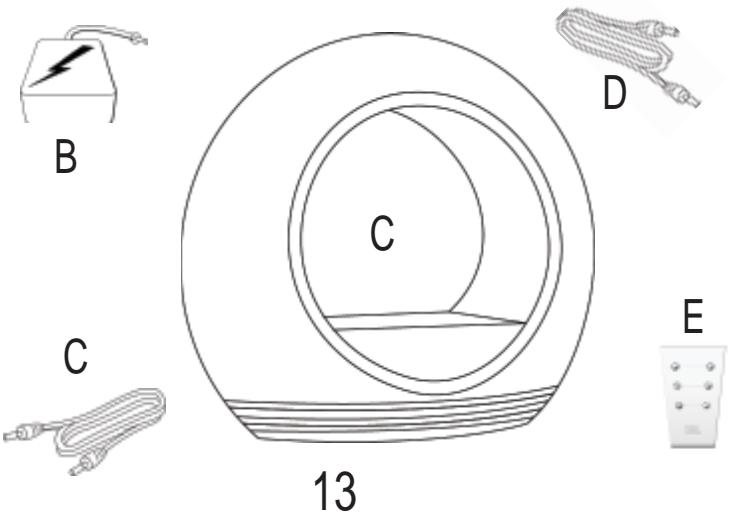

Allgemeine Installation 1) Packen Sie JBL Radial und das Netzteil aus. 2) Setzen Sie den iPod-Adapter (Zubehör des iPod) in die Dockingstation ein. 3) Setzen Sie den iPod in den Adapter ein. 4) Schließen Sie das Netzteil an der Buchse mit der Markierung “24Vcd“ an. 5) Schließen Sie das Netzteil an einer Steckdose an. 6) Falls eine zusätzliche Audioquelle verwendet wird, können Sie den Anschluss über “Aux in“ herstellen. 7) Wenn Sie S-Video nutzen möchten, verbinden Sie das Gerät über das S-Videokabel mit dem Fernseher oder Monitor. 8) Um die Synchronisations- und Ladefunktionen zu nutzen, verbinden Sie JBL Radial mit dem Computer über das mitgelieferte USBKabel. 9) Legen Sie die mitgelieferten Knopfzellbatterien in die Fernbedienung ein.

Lautstärkekontrolle (am Gerät selbst) Lauter Leiser

Um Musik von Ihrem iPod zu hören: A) Wählen Sie zuerst den geeigneten, dazugehörigen universal iPod-Adapter (im Lieferumfang des iPod) aus und setzen Sie diesen in die dafür vorgesehene JBL Radial-Dockingstation ein. Danach setzen Sie ihren iPod in dem Adapter ein. B) Schalten Sie das Gerät ein, indem Sie auf den Netzschalter auf der Rückseite Ihres JBL Radial drücken. Ein blaues LED wird Ihnen nun anzeigen, dass das Gerät eingeschaltet ist. C) Wählen Sie die gewünschte Musik aus und spielen Sie diese auf Ihrem iPod ab, indem Sie entweder die iPod Bedienelemente oder Ihre JBL Fernbedienung nutzen. (Für mehr Informationen über die Fernbedienung, lesen Sie bitte das Benutzerhandbuch der JBL Fernbedienung) D) Stellen Sie die Lautstärke ein indem Sie die “+” und “-“ Tasten auf der Vorderseite Ihres JBL Radial benutzen.

Um Musik eines anderen Zusatzgerätes zu hören: JBL Radial wird mit einem 3.5mm Verbindungskabel mit Miniaturstecker ausgeliefert das es ermöglicht eine Verbindung zu jedem analogen Musikgerät herzustellen, welches über einen 3.5mm Ausgang verfügt. A) Schließen Sie das Zusatzgerät an Ihr JBL Radial an, indem Sie das mitgelieferte 3.5mm Audiokabel benutzen. B) Schalten Sie das Gerät ein, indem Sie den Netzschalter auf der Rückseite Ihres JBL Radial betätigen. Ein blaues LED wird Ihnen nun anzeigen, dass das Gerät eingeschaltet ist. C) Steuern Sie die Musikwiedergabe über das angeschlossene Zusatzgerät. D) Stellen Sie die Lautstärke ein indem Sie die “+” und “-“ Tasten auf der Vorderseite Ihres JBL Radial benutzen. *Hinweis: iPod Input und der Input des Zusatzgerätes sind gemischt, gleichzeitiges abspielen könnte auftreten. Bilder und Videos an einem Fernseher oder Monitor anschauen (S-Videokabel wird separat verkauft): A) Stellen Sie sicher das der iPod ordnungsgemäß mit dem JBL Radial iPod-Dock verbunden ist. Stellen Sie außerdem sicher, dass sie den korrekten dafür vorgesehenen Adapter benutzen. B) Schließen Sie ein Ende des S-Videokabel (wird separat verkauft) auf der Rückseite Ihres JBL Radial an. Schließen Sie das andere Ende an einen S-Video Input kompatiblen Fernseher oder Monitor an. C) Schalten Sie das Gerät ein, indem Sie den Netzschalter auf der Rückseite Ihres JBL Radial betätigen. Ein blaues LED wird Ihnen nun anzeigen, dass das Gerät eingeschaltet ist. D) Kontrollieren Sie Ihren iPod entweder direkt oder verwenden Sie die JBL Radial Fernbedienung. Für weitere Informationen bezüglich dem Abspielen von Videos oder Bildern, lesen Sie bitte das Benutzerhandbuch der JBL Fernbedienung. Funktionsweise der Fernbedienung Für eine vollständige Beschreibung der Fernbedienungsfunktionen lesen Sie bitte das “JBL Fernbedienung Benutzerhandbuch”.

SYMPTOM MÖGLICHES PROBLEM LÖSUNG HINWEIS Das Gerät wird nicht mit Strom versorgt.

Vergewissern Sie sich das die Steckdose bzw. die Verteilerdose mit Strom versorgt wird. Stellen Sie sicher, dass alle Stromschalter und alle Schalter am Lautsprechersystem eingeschaltet sind.

Ist das Display eingeschaltet? Wenn das Display nicht eingeschaltet ist, wird JBL Radial nicht mit Strom versorgt. Probieren Sie die aufgeführten Lösungsvorschläge aus.

Eine falsche Tonquelle ist ausgewählt.

Stellen Sie sicher, dass der iPod ordnungsgemäß angeschlossen ist oder dass das Zusatzkabel ordnungsgemäß mit dem externen Audiogerät verbunden ist. Erhöhen Sie die Lautstärke. Überprüfen Sie das System mit einer Quelle/einem Gerät, von der/dem Sie wissen das es funktionsfähig ist. Schließen Sie das Aux-in Kabel am Kopfhöreranschluss Ihres iPods an.

Ihr iPod oder das Audiokabel ist nicht richtig angeschlossen.

Überprüfen Sie den Anschluss des iPod bzw. des Audiokables am JBL Radial.

TONQUALITÄT Kein Ton vom JBL Radial.

Ton kommt nur von einer Seite / auf einem Kanal.

Falls Sie ein Verlängerungskabel bzw. ein Kabel eines Drittanbieters verwenden, muss es sich um ein Stereokabel mit 3.5mm- Klinkensteckern an beiden Enden handeln.

SYMPTOM MÖGLICHES PROBLEM LÖSUNG Verzerrung (statische Geräusche, Knistern, Rauschen).

Die Geräusche können durch Interferenzen verursacht werden, die von einem Monitor, Mobiltelefon oder einem anderen Gerät mit Funkabstrahlung ausgehen.

Schalten Sie den Monitor aus um festzustellen, ob die Geräusche verschwinden. Verlegen Sie die Kabel des JBL Radial in größerer Entfernung zum Monitor.

Zu viel Bass oder Höhen.

JBL Radial wird von einem Verstärkersignal übersteuert.

Stellen Sie sicher, dass JBL Radial an eine geeignete Audioquelle angeschlossen ist. Überprüfen Sie, ob alle Signalkabel fest in Ihren Buchsen sitzen.

Die Lautstärke ist möglicherweise zu hoch eingestellt.

Überprüfen Sie die Lautstärkeeinstellung an der Audioquelle. Bei manchen Geräten kann es zu Verzerrungen kommen, wenn die maximale Einstellung für das Ausgangssignal gewählt wird.

Überprüfen Sie die EqualizerEinstellung Ihres iPod bzw. der verwendeten Audioquelle.

JBL empfiehlt, eine flache Equalizer-Einstellung zu wählen oder den Equalizer auszuschalten.

JBL Radial erzeugt ein lautes brummendes oder dröhnendes Geräusch.

Die Eingangskabel sind nicht korrekt angeschlossen.

Überprüfen Sie die Anschlüsse der Eingangskabel.

Das Lautsprechersystem wird durch Radiofrequenzen gestört oder es ist ein Radiosender zu hören.

Das Eingangskabel empfängt unter Umständen Interferenzen.

Wickeln Sie das überschüssige Kabel auf, sodass das Kabel zu kurz wie möglich ist.

SYMPTOM MÖGLICHES PROBLEM LÖSUNG Der iPod lädt nicht auf.

Es wird der falsche Adapter verwendet. Der Kontakt zwischen dem iPod und der Dockingstation ist nicht vollständig hergestellt.

Vergewissern Sie sich, dass Sie den richtigen Adapter für Ihr spezielles iPod-Modell verwenden. Stellen Sie sicher, dass der iPod fest in der Dockingstation sitzt.

Der iPod wird vom Computer nicht erkannt, wenn er im JBL On Time in der Dockingstation sitzt, oder es ist ein Fehler bei der Datenübertragung aufgetreten.

Zubehör von Drittanbietern wirkt sich unter Umständen störend auf das USB- oder Firewire-Signal aus. Der USB- bzw. FirewireAnschluss bietet keine ausreichende Stromversorgung.

Achten Sie darauf, dass JBL On Time nicht an einem USB- oder Firewire-Hub angeschlossen ist. Schließen Sie JBL On Time direkt am USB- oder Firewire-Anschluss Ihres Computers an. Versuchen Sie, das USB- oder Firewire-Kabel an einem anderen Anschluss auf der Rückseite des Computers anzuschließen.

HINWEIS Aufladen Synchronisieren

TECHNISCHE DATEN Hersteller Modell Treiber (Vollbereich) Treiber (Hochtonlautsprecher) Strom (Satellit)

Harman Multimedia JBL ON TIME Hercules SE 45 mm Odyssey 25 mm

12 Watt pro Satellit bei 1 % THD Abmessungen Breite: Tiefe: Höhe:

305 mm 135 mm 270 mm

Eingangsimpedanz Rauschabstand Frequenzgang Eingangsempfindlichkeit USA/Kanada Europa/Großbritannien Japan Australien Maximaler Stromverbrauch

>5k Ohm >85 dB 70 bis 20 kHz 350 mV RMS für Ausgangsnennleistung 120 Volt, 60 Hz Wechselstrom 220-230 Volt, 50 oder 60 Hz Wechselstrom 100 Volt, 50 oder 60 Hz Wechselstrom 240 Volt, 50 oder 60 Hz Wechselstrom 30 Watt
