MODE D'EMPLOI PTKS 1800 SE PARKSIDE
FR SCIE CIRCULAIRE DE TABLE BE Instructions d'utilisation et consignes de sécurité DE TISCHKREISSAGE AT Bedienungs- und Sicherheitshinweise
Utilisation conforme.. Page 6 Équipement. Page 6 Meubles. Page 7 Caractéristiques. 7
Consignes de sécurité
Travailler en toute sécurité. Page 8 Consignes de sécurité spécifiques pour les scies circulaires de table.. 9 Accessoires/équipements d'origine. Page 11
Mise en service
Préparation. 11 Dispositifs de sécurité intégrés. Page 12 Montage. Page 12
Utilisation
Mise en marche et arrêt. Page 13 Montage de la butée parallèle... Page 13 Montage de la butée d'angle Page 13 Coupes. Page 13 Réglage du couteau diviseur. Page 14 Remplacement de la lame de scie Page 14 Transport. Page 15 Stockage Page 15
Informations
Service... 15 Déclaration de conformité/Fabricant Page 16

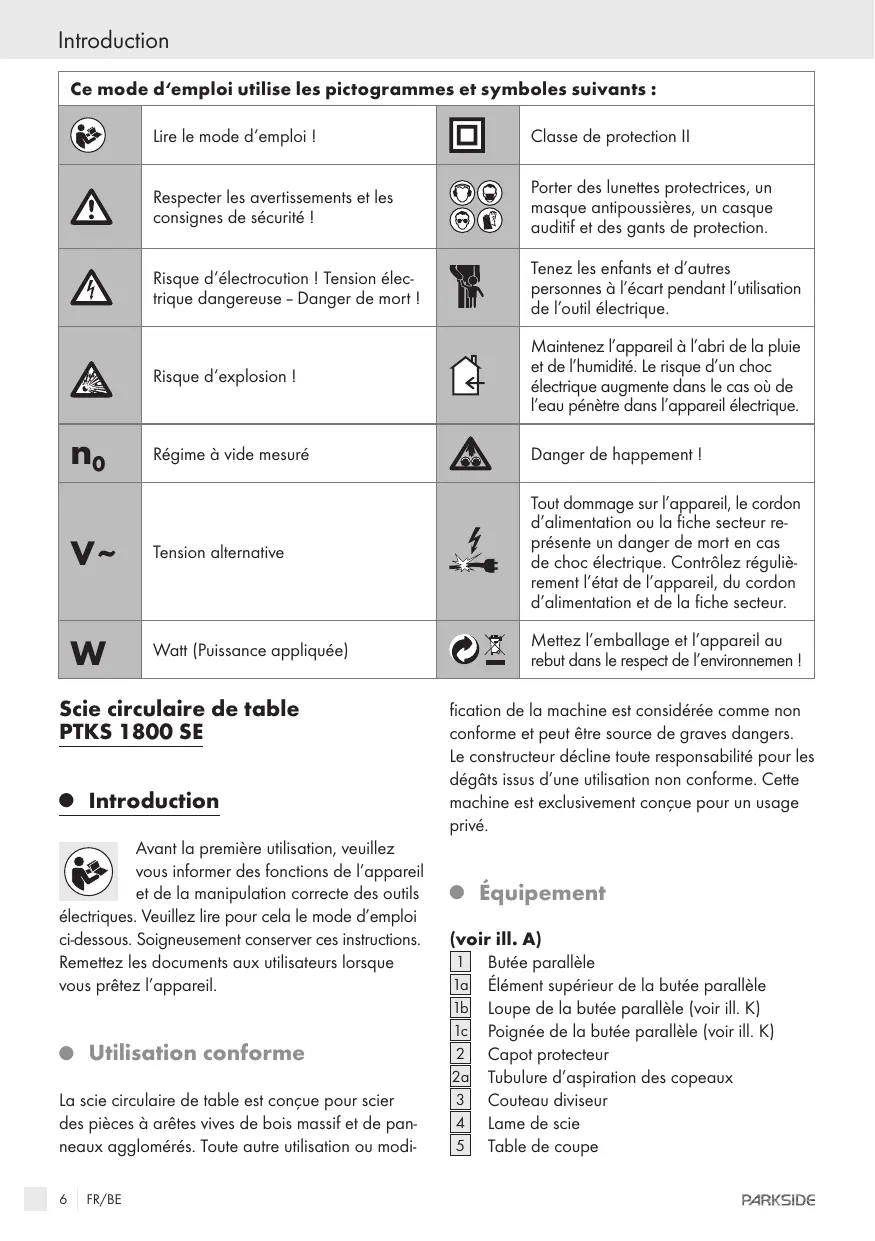

| Ce mode d'emploi utilise les pictogrammes et symboles suivants : | |||
| Lire le mode d'emploi ! | ® | Classe de protection II | |
| Respecter les avertissements et les consignes de sécurité ! | ® | Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection. | |
| Risque d'électrocution ! Tension élec-trique dangereuse - Danger de mort ! | ® | Tenez les enfants et d'autres personnes à l'écart pendant l'utilisation de l'outil électrique. | |
| Risque d'explosion ! | ® | Maintenez l'appareil à l'abri de la pluie et de l'humidité. Le risque d'un choc électrique augmente dans le cas où de l'eau pénétre dans l'appareil électrique. | |
| n0 | Régime à vide mesuré | ® | Danger de happement ! |
| V~ | Tension alternative | ® | Tout dommage sur l'appareil, le cordon d'alimentation ou la fiche secteur re-présente un danger de mort en cas de chic électrique. Contrôlez régulièrement l'état de l'appareil, du cordon d'alimentation et de la fiche secteur. |
| W | Watt (Puisance appliquée) | ® | Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement ! |
• Introduction
Avant la première utilisation, veuillez vous informer des fonctions de l'appareil et de la manipulation correcte des outils.
électriques. Veuillez lire pour cela le mode d'emploi ci-dessous. Soigneusement conservez ces instructions. Remettez les documents aux utilisateurs lorsque vous prêtez l'appareil.
Utilisation conforme
La scie circulaire de table est conçue pour scier des pièces à arêtes vives de bois massif et de pan-neaux agglomérés. Toute autre utilisation ou modi
modification de la machine est considérée comme non conforme et peut être source de graves dangers. Le constructeur décline toute responsabilité pour les dégâts issus d'une utilisation non conforme. Cette machine est exclusivement conçue pour un usage privé.
Équipement
1 Butée parallèle la Élément supérieur de la butée parallèle b Loupe de la butée parallèle (voir ill. K) Poignée de la butée parallèle (voir ill. K) 2 Capot protecteur 2a Tubulure d'aspiration des copeaux 3 Couteau diviseur 4 Lame de scie Table de coupe
6 Rainure de guidage (2x) 7 Plateau 8 Butée d'angle 8a Butée de la butée d'angle (voir ill. L) 8b Indicateur de la butée d'angle (voir ill. L) 8c Poignée de la butée d'angle avec vis de fixation (voir ill. L) 8d Blocage d'angle (voir ill. L) 9 Échelle graduée en cm 10 Contre-clé (clé à fourche 10 mm et 13 mm incluse) 11 Outil polyvalent (clé à six pans creux de 6 mm/tournevis cruciforme) 12 Poussoir 13 Volant de suture pour le blocage 14 Volant à main pour le réglage de la hauteur de coupe 14a Poignée du volant à main pour le réglage de la hauteur de coupe 15 Échelle de l'angle d'inclinaison Interrupteur de sécurité MARCHE/ARRÉT (avec ARRÊT D'URGENCE) 17 Touche Reset 18 Volant de réglage de l'angle d'inclinaison
[19] Cordon secteur 20 Tubulure d'aspiration des copeaux 21 Adaptateur d'aspiration pour 20 22 Adaptateur d'aspiration pour 2d
23 Tôle de protection
24 Vis de serrage 25 Flasque de serrage
1 Scie circulaire de table PTKS 1800 SE 1 Capot protecteur 1 Bute parallele 1 Bute d'angle 1 Contre-clé 1 Outil polyvalent
1 Poussoir 2 Adaptateurs d'aspiration pour 2 et 20 1 Mode d'emploi 1 Manuel Garantie et service
Caractéristiques
Tension nominale : 230V~50Hz
Puissance nominale: 1800W
Profondeur de coupe : max. 65 mm à 90°, max. 45 mm à 45°
Classe de protection : Il/
Poids de l'outil électrique
y compris les éléments
amovibles : env. 21 kg
Épaissur de la lame : 1,4mm
Vitesse maximale : 7000t/min
Bruits et vibrations :
Niveau de bruit calculé avec la pondération A.
Intensité de bruit : 102,1 dB (A)
Niveau de bruit: 89 dB (A)
Incertaince K = 3 dB.
Le niveau de bruit pendant le travail peut dépasser 115,1 dB(A).
Consignes de sécurité
ATTENTION! Les consignes de sécurité fondamentales suivantes doivent être respectées lors de l'utilisation d'outils électriques afin de prévenir les risques d'électrocution, de blessure et d'incendie. Veuillez lire toutes ces consignes avant d'utiliser l'outil électrique et les conserver soigneusement.
1. Maintenez votre zone de travail en ordre.
Une zone de travail désordonnée peut être à l'origine d'accidents.
2. Tenir compte des conditions ambiantes.
Ne pas exposer les outils électriques à la pluie.
Ne pas utiliser des outils électriques dans un environnement humide ou mouillé.
Assurer un bon éclairage de la zone de travail.
Ne pas utiliser des outils électriques dans des endroits exposés aux risques d'incendie ou d'explosion.
Protection contre les électrocutions.
Éviter tout contact avec les pièces reliées à la terre (par ex. conduites, radiateurs, fours électriques, réfrigérateurs).
Ne pas laisser d'autres personnes, spécialement des enfants, toucher l'utile électrique ou le cable.
Les tenir à l'écart de votre zone de travail.
5. Ranger les outils électriques inutilisés dans un endroit sûr.
Un outil électrique inutilisé doit être rangé hors de portée des enfants dans un endroit sec, élevé ou verrouillé.
6. Ne pas surcharger votre outil électrique.
Vous travaillerez en toute sécurité dans la plage de puissance prescrite.
7. Utiliser l'outil électrique adéquat.
Ne pas utiliser des machines de puissance faible pour des travaux lourds. Ne pas utiliser cet outil électrique dans des buts autres que ceux pour lesquels il est conçu. Par exemple, ne pas utiliser une scie circulaire portable pour scier des branches d'arbre ou des buches.
8. Porter des vêtements adéquats.
Ne pas porter des vêtements amples, ni des bijoux susceptibles d'être happés par les pièces mobiles. Si vous travailliez en plein air, il est recommandé de porter des chaussures antidérapantes.
Portez un filet si vous avez les cheveux longs.
Utiliser un équipement de protection.
Porter des lunettes protectrices. Utiliser un masque antipoussières si vous effectuez des travaux qui occasionnent des poussières.
10. Raccordement du dispositif d'aspiration des poussières.
Si l'outil est équipé de raccords pour l'aspiration des poussières, vérifier qu'ils sont correctement raccordés et utilisés.
Ne pas utiliser le câble dans des buts autres que ceux pour lesquels il est conçu.
Ne jamais utiliser le cable pour débrancher la fiche électrique de la prise de courant. Protégez le cable contre la chaleur, l'huile et les arêtes vives.
12. Fixer la pièce usinée.
Utiliser des dispositifs de serrage ou un étau pour fixer la pièce usinée. La pièce est ainsi plus solidement fixe qu'à la main.
13. Proscrire toute position anormale.
Travailler dans une position stable et veiller à garder l'équilibre.
14. Entretenir l'outillage avec soin.
- Conserver les outils de coupe tranchants et propres afin d'assurer un travail précis et en toute sécurité. Procéder conformément aux instructions de graissage et de changement d'outil.
Contrôler régulièrement le câble de raccordement de l'outil électrique et le faire remplacer par un technicien agréé s'il est endommagé. - Contrôler régulièrement les câbles de rallonge et les remplacer s'ils sont endommagés. Maintenir les poignées sèches, propres et exempts d'huile ou de graisse.
15. Débrancher la fiche électrique de la prise de courant :
en cas d'inutilisation de l'outil électrique, avant d'effectuer l'entretien ou le remplacement d'outils tels que lame de scie, foret, fraise.
16. Ne pas laisser de clés d'outil insérées.
Avant la mise en marche, vérifier que les clés et outils de réglages sont retirés.
17. Éviter tout démarrage involontaire.
Vérifier que l'interrupteur n'est pas sur MARCHE avant de brancher la fiche électrique dans la prise de courant.
18. Utiliser un câble de rallonge pour l'usage en plein air.
Uniquement utiliser des câbles de rallonge homologues et certifiés pour l'usage en plein-air.
19. Étre vigilant.
Être attentif à la tâche exécutée. Toujours procéder avec prudence lors du travail. Ne pas utiliser l'outil électrique si vous n'êtes pas concentré.
20. Contrôler si l'outil électrique est endommagé.
Avant de réutiliser l'outil électrique, il faut minutieusement vérifier le fonctionnement conforme et irréprochable des dispositifs de sécurité ou de pièces légèrement endommagées. Contrôler que les pièces mobiles fonctionnent parfaitement et ne se coincent pas ou si des pièces sont endommagées. Toutes les pièces doivent être montées correctement et remplir toutes les conditions afin de garantir le fonctionnement irréprochable de l'outil électrique. Les dispositifs de sécurité et les pièces endommagées doivent être réparés dans les règles de l'art par un atelier agréé ou remplacés, sauf si le mode d'emploi spécifie d'autres mesures. Les interrupteurs endommagés doivent être remplacés par un atelier du service après-vente. Ne pas utiliser un outil électrique dont les interrupteurs ne fonctionnent pas.
21. Attention!
L'usage d'équipements ou d'accessoires autres que ceux recommandés peut signifier un risque de blessures pour l'utilisateur.
22. Faire réparer votre outil électrique par un électricien qualifié.
Cet outil électrique est conforme aux réglementations de sécurité en vigueur. Les réparations doivent uniquement être effectuées par un electricien qualifié et au moyen de pièces d'origine, autrement, il existe un risque d'accidents pour l'utilisateur.
Mesures de sécurité :
Ne pas utiliser des lames de scie émoussées, fissurées, tordues ou endommagées. En raison de la fente de coupe trop étroite, une lame de scie avec une denture émoussée ou mal disposée entraîne une friction supérieure et peut bloquer la lame et provoquer un contrecoup. Toujours utiliser des lames de taille déquate et dotée de l'alésage de fixation respectif (par ex. en étoile ou rond). Si les lames ne sont pas adaptées aux éléments de montage de la scie, elles ne tournent pas rond et peuvent faire perdre le contrôle de la scie. Remplacer un plateau usé. Ne jamais utiliser l'outil électrique sans le plateau. Remplacer le plateau s'il est défectueux. ■ Uniquement utiliser les lames recommandées et conformes à EN 847-1.
Remarque : lors du remplacement de la lame de scie, veiller que la largeur de coupe ne soit pas inférieure et que l'épaisseur de la lame ne soit pas supérieure à celle du couteau divisieur.
Veiller à sélectionner une lame de scie adaptée pour le matériel devant être coupé. Le cas échéant, porter une tenue de protection personnelle adéquate.
Port de casque auditif pour réduire le risque d'assourdissement.
Port d'une protection respiratoire pour réduire les risques d'aspiration de poussières nocives.
Porter des gants pour manipuler les lames de scie et les matériaux rugueux.
Autant que possible, ne pas transporter les lames de scie nues. Pour scier du bois, raccorder la scie circulaire à un dispositif de réception des poussières. Ne pas utiliser des lames de scie en acier de coupe rapide (HSS). Le pouvoir inutilisé doit toujours être rangé à proximité de la machine.
Utilisation en toute sécurité :
Utiliser le pouvoir pour guider sûrement la pièce usinée vers la lame de scie. Utiliser le couteau diviseur et le régler correctement. Utiliser le capot protecteur et le régler correctement. Ne pas exécuter de feuillures ou rainures sans le dispositif de protection approprié, par ex. un tunnel fixé au-dessus de la table de coupe. Ne pas utiliser la scie circulaire de table pour réaliser des fentes (rainures terminées dans la pièce). Uniquement utiliser des lames de scie dont la vitesse maximale autorisée n'est pas inférieure à la vitesse maximale de la broche (vitesse nominale de la scie circulaire de table et du matériel à couper). Uniquement utiliser le dispositif de transport pour transporter la machine, ne jamais utiliser les dispositifs de protection pour la manipulation ou le transport. Pendant le transport, la partie supérieure de la lame de scie doit être recouverte par le dispositif de sécurité. Fixer la pièce usinée. Les pièces courbes ou rondes doivent être soigneusement fixées pour éviter tout déplacement lors du sciage. Au besoin, il faut utiliser des fixations spéciales.
Ne pas usiner de matériaux à base d'amiant. L'amiant est considérée cancérigène. - Prendre les mesures de protection requises en cas de travaux occasionnant des poussières toxiques, inflammables ou explosives.
Par exemple : certaines poussières sont considérées comme cancérigènes. Porter un masque antipoussières et utiliser si possible un dispositif d'aspiration des poussières/copeaux.
- Maintenez votre poste de travail propre. Les matériaux mixtes sont particulièrement dangereux. Les poussières de métaux légers peuvent s'enflammer ou exploser. Ne jamais quitter des yeux l'outil électrique avant son arrêt complet. La rotation à vide des outils de coupe après l'arrêt du moteur peut causer des blessures. Ne pas utiliser l'outil électrique si le câble secteur n'est pas en parfait état de fonctionnement. Si le câble s'endommage pendant le travail, ne pas le toucher et le débrancher en saisissant la fiche secteur. Un câble endommagé augmente les risques d'électrocution. En cas de travail en plein air, raccordez les outils électriques par un disjoncteur de protection contre les courants de courts-circuits (FL).
- Brancher l'outil électrique sur une prise de courant correctement reliée à la terre. La prise de courant et le câble de rallonge doivent être équipés d'un conducteur de protection en bon état de fonctionnement. Ne jamais prendre appui sur l'outil électrique. Il existe un risque de graves blessures si l'outil bascule ou en cas de contact involontaire avec la lame de scie. Vérifier le positionnement correct du capot protecteur. Il doit toujours être posé sur la pièce usinée lors de la coupe. Ne pas placer les mains dans la zone de coupe, ni contre la lame de scie. Risque de blessure en cas de contact avec la lame de scie.
Ne jamais mesurer les mains derrière la lame de scie pour tenir la pièce usinée, retirer des copeaux ou chaque autre motif. L'écart entre la main et la lame de scie en rotation est insuffisant. Uniquement amener la pièce usinée vers la lame de scie en rotation. Autrement, il peut se produire un contrecoup si la lame de scie se coince dans la pièce usinée. Uniquement utiliser l'outil électrique lorsque la zone de travail est dégagée de tout outil de réglage, copeaux, etc. Des copeaux ou d'autres objets entrant en contact avec la lame de scie en rotation peuvent être projetés vers l'utilisateur avec une vitesse élevée. Ne jamais scier plus qu'une pièce à la fois. Des pièces superposées ou placées côte à côte peuvent bloquer la lame de scie et se déplacer lors de la coupe. Toujours utiliser la butée parallèle ou la butée d'angle. Ceci améliore la précision de la coupe et réduit les risques de coincement de la lame de scie. Si la lame de scie se coince ou que vous interrompez le travail, il faut éteindre la scie et maintenir la pièce immobile jusqu'à l'arrêt complet de la lame de scie. Ne jamais tenter de retirer la pièce usinée tant que la lame de scie est en rotation, vous risquez un contrecoup. Détecter et éliminer la cause du blocage de la lame de scie. Ne pas utiliser des lames de scie émoussées, fissurées, tordues ou endommagées. En raison de la fente de coupe trop étroite, une lame de scie avec une denture émoussée ou mal disposée entraîne une friction supérieure et peut bloquer la lame et provoquer un contrecoup. Toujours utiliser des lames de taille déquate et dotée de l'alésage de fixation respectif (par ex. en étoile ou rond). Si les lames ne sont pas adaptées aux éléments de montage de la scie, elles ne tournent pas rond et peuvent faire perdre le contrôle de la scie.
Après le travail, laisser la lame de scie refroidir avant de la manipuler. La lame de scie s'échauffe lors de la coupe. Ne jamais utiliser l'outil électrique sans la tôle de protection 23. Si la tôle de protection 23 est défectueuse, elle doit être remplacée. Si la tôle de protection 23 n'est pas en parfait état de fonctionnement, vous risquez de vous blesser sur la lame de scie.
Accessoires/équipements d'origine
Uniquement utiliser les accessoires et équipements indiqués dans le mode d'emploi. L'usage d'équipements ou d'accessoires autres que ceux recommandés peut signifier un risque de blessure pour l'utilisateur.
Préparation
Préparer l'outillage ci-dessous, non compris dans la fourniture :
Table ou établi avec un plateau de travail en bloc : surface d'installation. Équipement de protection : casque auditif, lunettes protectrices, protection respiratoire, gants et échant, un filtre pour recouvrir les ongs. Vêtements cintrés et chaussures antidérapantes. - Aspirateur à poussières spécial (avec homologation pour l'aspiration des copeaux) ou installation d'aspiration des copeaux. - Pinceau Brosse ou soufflante en tant qu'instrument de nettoyage. - Mètre pliant ou pied à coulisse en tant qu'instrument de mesure. Assurer une stabilité irréprochable de la machine et de la table. La machine doit être installée sur une table/ un établi stable avec un plan de travail en bloc.
Dispositifs de sécurité intégrés
Absolument respecter les instructions suivantes relatives aux dispositifs de sécurité de la scie circulaire. Le non-respect peut entraîner de graves blessures ou dégâts matériels.
Couteau diviseur 3
Le couteau diviseur 3 monté derrière la lame de scie 4 empêche que la pièce usinée soit entraînée par les dents montantes lors de la coupe et projetée vers l'utilisateur. Le couteau diviseur 3 doit toujours être monté lors du fonctionnement (voir aussi autocollant sur la machine).
Capot protecteur 2
Le capot protecteur [2] doit toujours être monté lors du fonctionnement.
Pousoir 12:
Le pousoir [12] sert en tant que prolongement de la main et guide la pièce usinée (utilisation voir ill. F). Toujours utiliser le pousoir [12] lorsque l'écart de la butée parallèle [1] et de la lame de scie [4] est de ≤ 120mm.
Interrupteur de sécurité MARCHE/ ARRET avec ARRET D'URGENCE 16:
L'interrupteur est équipé d'un relais de sous-tension intégré. Ceci permet d'empêcher le redémarrage de la machine lorsque la tension revient après une panne de courant et oblige la remise en marche au moyen de l'interrupteur MARCHE/ARRÊT [16]. Enficher le couvercle de l'interrupteur pour éteindre immédiatement la machine.
Interrupteur de surcharge/protection contre les surcharges (reset [17] (ill. h) :
Le mécanisme de protection éteint la machine en cas de charge excessive.
La remise en marche au moyen de l'interrupteur marche/arrêt 16 n'est possible qu'après l'actionnement du bouton Reset 17.
Si la protection contre les surcharges se déclenche de nouveau, il faut vérifier :
si du bois très dur est scié trop rapidement (vitesse d'avancement).
- si la vitesse diminue / la consommation augmente.
- si le bois scié est très humide (effet de freinage élevé).
- si la machine est bloquée par des copeaux.
- si la lame de scie est émoussée.
Tubulures d'aspiration des copeaux 20 & 20:
Uniquement travailler dans des locaux fermés avec un dispositif d'aspiration des copeaux ajustat (voir aussi illustration F). Si vous travailliez sans dispositif d'aspiration des copeaux, ceux-ci s'accumulent à l'intérieur du boitant et doivent être enlevés au plus tard toutes les 30 minutes. Le dispositif peut être raccordé au choix à la tubulure d'aspiration des copeaux 20 et/ou 20. Un aspirateur de poussières spécial ou une installation d'aspiration des copeaux doit être raccordé à la tubulure d'aspiration des copeaux 2a et/ou 20. Utiliser l'adaptateur d'aspiration [21] et [22] correspondant (voir ill. B).
Montage
Monter le capot protecteur 2 sur le couteau diviseur 3. La face inférieure du capot protecteur 2 doit être horizontale et, lorsque la lame de scie 4 est abaissée, reposer sur la table de coupe 5/pièce usinée. Selon la coupe réalisée, monter la butée parallèle 1 et/ou la butée d'angle 8 sur les deux rainures de guidage 6.
Utilisation
A AVENTISSEMENT! Tenir compte de la tension secteur! La tension doit correspondre à celle indiquée sur la plaque signalétique de l'appareil (les apparèils indiqués pour 230V fonctionnent aussi sur 220V). La prise à contacts de protection requise doit être protégée par un fusible de 16A.
Réglage de la hauteur de coupe :
La scie circulaire de table est équipée d'un mécanisme de levage à ciseaux breveté. Celui-ci permet un réglage précis.
Ajuster la hauteur de coupe en tournant le volant à main [14].
Réglage de l'angle d'inclinaison :
Desserrer le volant de suture pour le blocage 13. Régler progressivement l'angle d'inclinaison de la lame de scie 4 avec le volant de réglage de l'angle d'inclinaison 18 entre et. L'échelle de l'angle d'inclinaison 15 permet de lire l'angle désiré. Fixer le volant de suture pour le blocage 13.
PRUDENCE: toujours fixer/serrer la lame de scie 4 après chaque réglage de l'angle d'inclinaison.
Mise en marche et arrêt
La scie circulaire de table est équipée d'un démarrage progressif.
Le démarrage de la machine s'effectue donc après un bref décalage.
Mise en marche :
Enfonce la touche verte de l'interrupteur MARCHE/ARRET
Extinction :
Enfonce la touche rouge O de l'interrupteur MARCHE/ARRET 16.
Arrêt d'urgence :
Enfonce le couvercle de l'interrupteur MARCHE/ARRET 16
Dérober le couvercle de l'interrupteur marche/arrét:
Remonter le bouton d'arrêt d'urgence vers le haut et rabattre le couvercle de l'interrupteur MARCHE/ARRÊT vers le haut.
Montage de la butée parallèle
Monter la butée parallèle 1 en l'accrochant des deux côtés de la table de coupe 5 et en enfonçant la poignée.
Réglage „HIGH" (voir ill. n) :
Monter l'élément supérieur de la bûte平行1a avec le côté large contre la bûte平行1. Régler la largeur de coupe désirée sur l'échelle graduée en cm, "High".
Réglage „LOW" (voir ill. n)
Monter l'élément supérieur de la butée parallèle 1a avec le côté fin contre la butée parallèle 1. Régler la largeur de coupe désirée sur l'échelle graduée en cm, LOW".
Montage de la butée d'angle
Remarque: Uniquement utiliser la butée d'angle 8 complètement montée (avec rail de guidage). Insérer la butée d'angle 8 par l'avant dans la rainure 6 de la table de coupe 5. Desserrer la poignée de la butée d'angle 8c pour régler l'angle de ± 60^
Blocage d'angle :
Le blocage d'angle [8d] permet de préselectionner des angles de ± 90^ / ± 45^ sur les trois butées [8a (voir ill. L).
Coupe droite :
Régler la hauteur de coupe désirée. Le cas échéant, régler l'angle d'inclinaison.
Au besoin, monter la butée parallèle 1. Les travaux de coupe de pièces longues (≥ 2,5 m) doivent être planifiés. Réaliser ces travaux en commun avec une personne qualifiée pour l'exécution de coupes. Cette personne fixe et soutient la pièce usinée. Veiller à ce que cette deuxième personne porte également l'équipement de protection au complet. Mettre la machine en marche. Pousser la pièce usinée régulièrement en direction de la lame de scie 4 (voir aussi ill. F). Scier la pièce usinée en une fois. Utiliser le pouvoir 12 si l'écart entre la butée parallèle 1 et la lame de scie 4 est de ≤ 120mm. Éteindre la machine si vous ne poursuivez pas directement le travail.
Coupe oblique :
Régler la hauteur de coupe désirée. Le cas échéant, régler l'angle d'inclinaison. Monter la butée d'angle. Insérer d'abord la butée d'angle 8 dans la rainure de guidage 6. Desserrer la poignée de la butée d'angle avec la vis de serrage 8c, régler l'angle désiré et desserrer la poignée de la butée d'angle avec la vis de serrage 8c. Appuyer la pièce usinée contre la butée d'angle 8. - Mettre la machine en marche. Pousser régulièrement la butée d'angle 8, voir aussi illustration G. Scier la pièce usinée en une fois. Éteindre la machine si vous ne poursuivez pas directement le travail.
Réglage du couteau diviseur
AVERTISSEMENT! Le couteau diviseur 3 fait partie des dispositifs de sécurité intégrés et doit toujours être correctement monté. L'écart entre le bord externe de la lame de scie 4 et le couteau diviseur 3 doit être entre 3 et 5 mm (ill. I). Tournez le volant à main pour le réglage de la hauteur de coupe [14] pour remonter entièrement
la lame de scie 4 et incliner la lame de scie 4 avec le volant de réglage de l'angle d'inclinaison 1[8] à. Démonter le capot protecteur 2.
Démonter le plateau 7. Pour cela, desserrer les deux vis. Desserrer les vissages de la tôle de couverture [23] et la dégager. Il est ici nécessaire d'incliner de nouveau la lame de scie [4] sur. Desserrer les vis et orienter le couteau divisur 3. Resserer les vis. Remonter la tôle de protection 23, le plateau 7 et le capot protecteur 2.
- Remplacement de la lame de scie
A AVERTISSEMENT! Toujours débrancher la fiche secteur de la prise de courant avant d'effectuer des travaux sur l'appareil.
A AVENTISSEMENT! Porter des gants de protection pour effectuer le remplacement de la lame de scie 4. Meme si la lame est immobile, il existe un risque de coupures/blessures.
Remonter la lame de scie 4 en tournant le volant à main 14 et l'incliner avec le volant de réglage de l'angle d'inclinaison 18. Démonter le capot protecteur 2. Démonter le plateau. Pour cela, desserrer les deux vis. Desserrer les vis de la tôle de protection 23 de la lame de scie 4 et démonter la plaque. Immobiliser la lame de scie 4 avec la contre-clé 10 et desserrer la vis de serrage 24 avec l'outil polyvalent 11. Livre, voir aussi ill. E et ill. M. Démonter le flasque de serrage 25. Retirer la lame de scie 4. Nettoyer les surfaces de serrage. Placer la lame de scie neuve. Uniquement utiliser des lames de scie adaptées et conformes aux «Caractéristiques». Respecter le sens de rotation de la lame de scie.
Monter la lame de scie de manière à ce qu'elle tourne sans faux-rond ni voilure et ne puisse pas se détacher.
Placer le flasque de serrage 25 et insérer la vis de serrage 24. Serrer la vis de serrage 24 avec l'outil polyvalent 11 en faisant contre-effort avec la contre-clé 10. Remonter la tôle de protection 23, le plateau 7 et le capot protecteur 2.
Transport
Pour transporter la scie circulaire de table, la saisir à deux personnes et par les encoches du boîtier.
Stockage
✓ Interdire l'accès à la scie circulaire de table aux personnes non autorisées ! Veiller à ce que personne ne puisse se blesser avec la scie circulaire de table. Débrancher la scie circulaire de table du secteur. Démonter l'aspiration des copeaux de la scie circulaire de table. Régler la lame de scie 4 sur l'angle d'inclinaison et ajuster la hauteur de coupe minimale. Vérifier que l'arête inférieure du capot protecteur 2 repose entièrement sur la table de coupe 5. Fixer la bute à parallèle 1 et la bute d'angle 8 sur la table de coupe 5. Ranger le pouvoi [12], la clé spéciale [11], la contre-clé [10] et le mode d'emploi dans les fixations ou le boîtier de la scie circulaire de table. Toujours conserver les lames de scie dans un récipient sûr.
Entretien et nettoyage
AVERTISSEMENT! Toujours débrancher la fiche secteur de la prise de courant avant d'effectuer des travaux sur l'appareil.
Porter des gants pour les travaux d'entretien et de nettoyage!
Ne jamais utiliser d'objets tranchants, d'essence, de solvants ou de détergents. Éviter toute infiltration de liquides dans le boîtier de l'appareil.
Effectuer le nettoyage après chaque travail de coupe. Coucher la machine sur le côté pour le nettoyage. Utiliser un pinceau ou une soufflante (compresseur) pour éliminer les copeaux.
Mise au rebut
L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.
Ne pas jeter les appareils électriques dans les ordures ménagères !
Conformément à la directive européenne 2002/96/CE, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage adéquat.
Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des appareils usés.
Service
La filiale compétente de votre pays est indiquée dans les documents de garantie.
Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil. Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S. A. V. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
- Déclaration de conformité/fabricant ce
Nous soussignés, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :
Type de machine/type :
Scie circulaire de table PTKS 1800 SE
Bochum, le 30/04/2008
Hans Kompernaβ
-Gerant-
Sous réserve de modifications techniques dans l'intérêt d'une poursuite du développement du produit.
