BEDIENUNGSANLEITUNG PTKS 1800 SE PARKSIDE

• Inhaltsverzeichnis Einleitung BestimmungsgemäBer Gebrauch.… 30 Ausstattun, 30 Lieferumfang 31 Technische Daten… 31 Sicherheitshinweise Sicheres Arbeiten. 32 Gerätespezifische Sicherheitshinweise Für Tischkreissägen 33 Originalzubehër /-zusatzgeräte . 35 Inbetriebnahme Vorbereitung Integrierte Sicherheitseinrichtungen 36 Montage. 36 Bedienung Ein- und Ausschalten p. 37
• Parallelanschlag montiere: 37 Winkelanschlag montieren 37 Sägearbeiten 38 Spaltkeil einstellen . 38 Sägeblattwechsel 38 Transport Aufbewahre: 39 Wartung und Reinigung Entsorgung. Informationen Service. Konformitätserklärung / Hersteller… p. 39

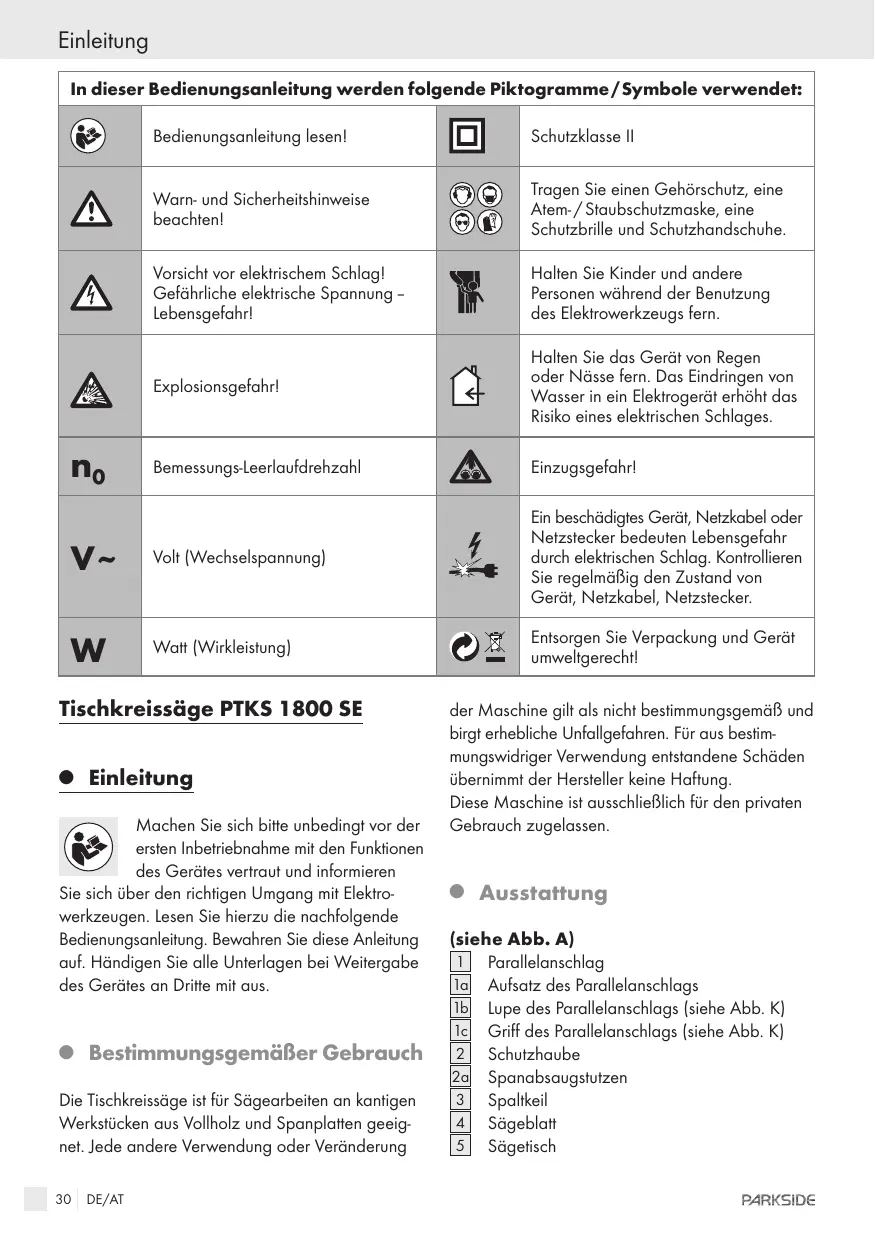

Einleitung In dieser Bedienungsanleitung werden folgende Piktogramme /Symbole verwendet: Bedienungsanleitung lesen! Schutzklasse Il Warn- und Sicherheitshinweise beachtenl

Tragen Sie einen Gehërschutz, eine Atem-/ Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe. Vorsicht vor elektrischem Schlagl Gefährliche elektrische Spannung - Lebensgefahrl

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Explosionsgefahrl

Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhôht das Risiko eines elektrischen Schlages.

Bemessungs Leerlaufdrehzahl bo AS Einzugsgefahrl

Volt (Wechselspannung) Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäBig den Zustand von Gerät, Netzkabel, Netzstecker.

Watt (Wirkleistung]}

Entsorgen Sie Verpackung und Gerät umweligerechtl (DES Tischkreissäge PTKS 1800 SE © Einleitung Machen Sie sich bitte unbedingt vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektro- werkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. © BestimmungsgemäBer Gebrauch Die Tischkreissäge ist für Sägearbeiten an kantigen Werkstücken aus Vollholz und Spanplatten geeig- net. Jede andere Verwendung oder Veränderung 30 DE/AT der Maschine gilt als nicht bestimmungsgemäB und birgt erhebliche Unfallgefahren. Für aus bestim- mungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Diese Maschine ist ausschlielich für den privaten Gebrauch zugelassen. © Ausstattung iehe Abb. A) Parallelanschlag Aufsatz des Parallelanschlags Lupe des Parallelanschlags [siehe Abb. K] Griff des Parallelanschlags (siehe Abb. K) Schutzhaube Spanabsaugstutzen Spalikeil Sägeblatt Sägetisch PARKSIDE

Führungsnut (2x) Tischeinsatz Winkelanschlag Anschlag des Winkelanschlags {siehe Abb. L) Zeiger des Winkelanschlags (siehe Abb. L) Griff des Winkelanschlages mit Klemmschraube (siehe Abb. 1] Winkelsperre (siehe Abb. L) Zentimeter-Skala Konterschlüssel (inklusive 10 mm und 13 mm Gabelschlüssel) Kombiwerkzeug (6 mm Innensechskantschlüssel / Kreuzschlitzschraubendreher) Schiebestock Sicherungsrad zur Arretierung Handrad der Schnitthôheneinstellung [A0] Griff des Handrades der Schnitthôheneinstellung 15] Neïgungswinkel-Skala Sicherheits EIN-/ AUS- Schalter (inklusive NOT-AUS) Reset-Schalter Stellrad des Neigungswinkels HÉBENE BRIE] ER EE] (siehe Abb. B) [9] Netzanschlusskabel 120] Spanabsaugstutzen Absaugadapter fü Absaugadapter fü (siehe Abb. C) Abdeckblech he Abb. M) Spannschraube Spannflansch © Lieferumfang 1 Tischkreissäge PTKS 1800 SE 1 Schutzhaube 1 Parallelanschlag 1 Winkelanschlag 1 Konterschlüssel 1 Kombiwerkzeug 1 Schiebestock 2 Absaugadapter für [2]und PARKSIDE Einleitung 1 Bedienungsanleitung 1 Heft Garantie und Service © Technische Daten Nennspannung 230V-50Hz Nennleistung 1800W Nenndrehzahl no 4.500 min Schnittiee: max. 65 mm bei 90° max. 45 mm bei 45° 1/5 Schutzklasse: Masse des Elekirowerk- zeuges einschlieBlich der abnehmbaren Teile: ca. 21 KG Sägeblatt (entspricht EN 847-1): Sägeblatidurchmesser: max. 210mm Sägeblaïbohrung: 30mm Stammblattdicke: 1,4mm Drehzahl maximal: 7000 min PTKS 1800 SE xu 3160 230 V- 50 Hz-1800 W 1, 4500 min Date of manufacture: 04 -2008 uukompermass com Komporna GmbH 44867 Bochum (Germany) Geräusch- und Vibrationsinformationen: Mit A-Bewertung ermittelter Geräuschpegel. Schalldruckpegel: 102,1 dB (A) Geräuschpegel: 89 dB {A} Unsicherheit K=3 dB. Der Geräuschpegel beim Arbeiten kann 115,1 dB (A) überschreiten. Gehërschutz tragen! DE/AT 31

Sicherheitshinweise VAN Sicherheitshinweise = VORSICHT! Beim Gebrauch von Elektrowerk- zeugen sind zum Schutz gegen elektischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmafnahmen zu be- achien. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewah- ren Sie die Sicherheïtshinweise gut auf. © Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in

Ordnung. m Unordnung im Arbeitsbereich kann Unfälle zur Folge haben

2. Berücksichtigen Sie Umgebungsein-

flüsse. m Setzen Sie Elektrowerkzeuge nicht dem Regen aus. nicht in feuchter oder nasser

m Sorgen Sie für gute Beleuchtung des Arbeits- bereichs nicht, wo Brand- oder Explosionsge- | À fahr besteht.

3. Schützen Sie sich vor elek-

ÂA trischem Schlag. = Vermeiden Sie Kérperberührung mit geer- deten Teilen (z.B. Rohre, Radiatoren, Elektro- herde, Kühlgeräte)

4. Halten Sie andere Personen fern.

= Lassen Sie andere Personen, insbe- Benutzen Sie Elektrowerkzeuge Benutzen Sie Elektrowerkzeuge sondere Kinder, nicht das Elektro- werkzeug oder das Kabel berühren Halten Sie sie von Ihrem Arbeitsbereich fern.

5. Bewahren Sie unbenutzte Elektro-

werkzeuge sicher auf. m Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abge- schlossenen Ori, auBerhalb der Reichweite von Kindern, abgelegt werden. 32 DE/AT

Überlasten Sie Ihr Elektrowerkzeug nicht. Sie arbeiten besser und sicherer im angege- benen Leistungsbereich. Benutzen Sie das richtige Elektro- werkzeug. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten Benutzen Sie dos Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benuizen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holz- scheiten. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck, sie kônnten von beweglichen Teilen erfasst werden. Beim Arbeiten im Freien ist rutschfestes Schuh- werk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Benutzen Sie Schutzaus- rüstung. Tragen Sie eine Schutzbrille. Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske. . SchlieBen Sie die Staubabsaug- einrichtung an. Falls Anschlüsse zur Staubabsaugung vorhan- den sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. 4 Verwenden Sie das Kabel nicht für Zwecke, für die es ie nicht bestimmit ist. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Ôl und scharfen Kanten. . Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand. . Vermeiden Sie abnorme Kërperhal- tung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. . Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halte Sie die Schneidwerkzeuge scharf und sau- ber, um besser und sicherer arbeiten zu kônnen. PARKSIDE

Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. Kontrollieren Sie regelmäBig die Anschlusslei- tung des Elekirowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann emeuern. Kontrollieren Sie Verlängerungsleitungen regelmäBig und ersetzen Sie diese, wenn sie beschädigt sind. Halten Sie Handgriffe trocken, sauber und frei von Ôl und Fett. . Ziehen Sie den Stecker aus der Steck- dose: Bei Nichigebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werk- zeugen wie z.B. Sägeblatt, Bohrer, Fräser. . Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. . Vermeiden Sie unbeaufsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist. . Benutzen Sie Verlängerungskabel für den AuBenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel. . Seien Sie aufmerksam. Achien Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elek- trowerkzeug nicht, wenn Sie unkonzentriert sind. . Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwand- freie und bestimmungsgemäfe Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädig sind. Sämiliche Teile müssen richtig montiert sein und alle Beding- ungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. PARKSIDE

Sicherheitshinweise Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäB durch eine anerkannte Fachwerkstatt repariert oder aus- gewechselt werden, soweit nichts anderes in der Gebrauchsanweïsung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und aus- schalten lässt. . VORSICHT! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehërs kann eine Verletzungsge- fahr für Sie bedeuten. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den ein- schlägigen Sicherheitsbestimmungen. Repara- turen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls kënnen Unfälle für den Benutzer entstehen. Gerätespezifische Sicherheitshinweise für Tischkreissägen SicherheitsmaBnahmen: Verwenden Sie keine stumpfen, ri verbogenen oder beschädigten Säge- blätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch ei- nen zu engen Sägespalt eine erhôhte Reibung, Klemmen des Sägeblattes und Rückschlag. Verwenden Sie immer Sägeblätter in der richtigen GrôBe und mit passender Aufnahmebohrung (z.B. sternfôrmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. Abgenutzten Tischeinsatz austauschen. Verwenden Sie das Elektrowerkzeug niemals ohne Tischeinsatz. Wechseln Sie einen defekten Tischeinsatz aus. Nur die empfohlenen Sägeblätter ver- wenden, die EN 847-1 entsprechen. DE/AT 33

Sicherheitshinweise Hinweis: Beim Wechseln des Sägeblattes da- rauf achien, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblattes nicht grôBer ist als die Dicke des Spaltkeiles. m Darauf achien, dass ein für den zu schneidenden Werkstoff geeïgnetes Sägeblaït ausgewählt wird = Falls erforderlich, geeïignete persënliche Schutzausrüstung tragen. Gehërschutz zur Verminderung des Risikos schwerhôrig zu werden. Atemschutz zur Verminderung des Riskos gefährichen Staub einzuaimen. = Beim Hantieren mit Sägeblättern Ci) und rauhen Werkstoffen Hand- schuhe tragen. m Sägeblätter müssen wann immer praktikabel in einem Behälinis getragen werden. = SchlieBen Sie beim Sägen von Holz die Kreïs- säge an eine Staubauffangeinrichtung an. = Verwenden Sie keine Sägeblätter aus hochle- giertem Schnellarbeitsstahl (HSS-Stahl). = Der Schiebestock sollte bei Nichibenutzung immer an der Maschine aufbewahrt werden Sicherer Betrieb: m Schiebestock verwenden, um das Werkstück sicher am Sägeblatt vorbei zu führen = Spalikeil verwenden und richig einstellen. = Schutzhaube verwenden und richtig einstellen. m Falzen oder Nuten nicht durchführen, ohne dass eine geeignete Schutzvorrichtung, wie z. B. eine Tunnelschutzvorrichtung, über dem Säge- tisch angebracht ist. m Die Tischkreissäge darf nicht zum Schlitzen (im Werkstück beendete Nut) verwendet werden. = Nur Sägeblätter verwenden, deren hôchstzuläs- sige Geschwindigkeit nicht geringer ist, als die maximale Spindelgeschwindigkeit (Nenndreh- zahl der Tischkreissäge und des zu schneidenden Werkstoffs). = Beim Transportieren der Maschine nur die Transporivorrichtung verwenden und niemals die Schutzvorrichtungen für Handhabung oder Transport verwenden. 34 DE/AT Während des Transportes sollte der obere Teil des Sägeblattes durch die Schutzvorrichtung abgedeckt sein Sichern Sie das Werkstück. Beim Sägen von gebogenen oder runden Werkstücken müssen Sie diese besonders gegen Verrutschen sichern. Falls erforderlich müssen Sie spezielle Halterungen verwenden. Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend Treffen SchutzmaBnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube ent- stehen kônnen. Zum Beispiel: Manche Stäube gelten als krebs- erregend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschlieBbar, eine Staub-/ Späneabsaugung. Halten Sie Ihren Arbeitsbereich sauber. Materialmischungen sind besonders gefährlich Leichimetallstaub kann brennen oder explodieren. Verlassen Sie das Elektrowerkzeug nie, bevor es vollständig zum Stillstand gekommen ist, Nachlaufende Einsatzwerk- zeuge kônnen Verletzungen verursachen. Benutzen Sie das Elektrowerkzeug nicht gtem Kabel. Berüh- ren igte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens be- schädigt wird. Beschädigte Kabel erhôhen das Risiko eines elektrischen Schlages. SchlieBen Sie die Elektrowerkzeuge, di im Freien verwendet werden, über ei- nen Fehlerstrom-(Fl-)-Schutzschalter an. SchlieBen Sie das Elektrowerkzeug an ein ordnungsgemäB geerdetes Strom- netz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen. Stellen Sie sich nie auf das Elektrowerk- zeug. Es kônnen ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen: Stellen Sie sicher, dass die Schutzhaube ordnungsgemäB positioniert ist. PARKSIDE

Sie muss beim Sägen immer auf dem Werk- stück aufliegen. Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Bei Kontakt mit dem Sägeblatt besteht Verlet- zungsgefahr. Greifen Sie nie hinter das Sägeblatt, um das Werkstück zu halten, Holz- späne zu entfernen oder aus anderen Gründen. Der Abstand Ihrer Hand zum rotierenden Sägeblatt ist dabei zu gering. Führen Sie das Werkstück nur an das laufende Sägeblatt heran. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Sägeblatt im Werkstück verhakt. Gebrauchen Sie das Elektrowerkzeug nur, wenn die Arbeitsfläche bis auf das zu bearbeitende Werkstück frei von allen Einstellwerkzeugen, Holz- spänen, etc. ist. Kleine Holzstücke oder andere Gegenstände, die mit dem rotierenden Sägeblatt in Kontakt kommen, kënnen den Bediener mit hoher Geschwindigkeit treffen. Sägen Sie immer nur ein Werkstück. Übereinander. oder aneinandergelegt Werk- stücke kônnen das Sägeblatt blockieren oder während des Sägens sich gegeneinander verschieben. Verwenden Sie immer den Parallel- oder Winkelanschlag. Dies verbessert die Schnittgenauigkeit und verringert die Môglich- keit, dass das Sägeblatt klemmt. Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie das Werkstück ruhig, bis das Sägeblatt zum Stillstand gekommen ist. versuchen Sie nie, das Werkstück zu entfernen so- lange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes Verwenden Sie keine stumpfen, ris- sigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhôhte PARKSIDE Sicherheitshinweise / Inbetriebnahme Reïbung, Klemmen des Sägeblattes und Rück- schlag. Verwenden Sie immer Sägeblätter in der richtigen GrôBe und mit passender Aufnahmebohrung (7.8. sternfôrmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten heiB. Verwenden Sie das Elektrowerkzeug niemals ohne das Abdeckblech Wechseln Sie ein defektes Abdeckblech us. Ohne ein einwandfreies Abdeckblech ônnen Sie sich am Sägeblatt verletzen. Originalzubehôr /-zusatzgeräte Benutzen Sie nur Zubehër und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als in der Bedienungs- anleitung empfohlener Einsatzwerkzeuge oder anderen Zubehërs kann eine Verletzungsgefahr für Sie bedeuten. Inbetriebnahme Vorbereitung Sie benëtigen folgende Materialien zum Betrieb, die nicht zum Lieferumfang gehëren: Tisch oder Werkbank mit geschlossener Arbeitsplatte: als Aufstellungsfläche. Schutzausrüstung: Gehërschutz, © Augenschutz, Atemschutz, Hand- schutz und ggf. Haametz zum Schuiz längerer Haare. Eng anliegende Bekleïdung und rutschfestes Schuhwerk. SpezialStaubsauger (mit Zulassung zur Span- absaugung) oder Anlage zur Spanabsaugung. Pinsel, Bürste oder Gebläse als Reinigungs- gerät. Gliedermessstab oder Messschieber als Messgerät. DE/AT 35

Inbetriebnahme Sorgen Sie für sicheren Stand der Maschine und des Tisches. Die Aufstellung der Maschi- ne muss auf einem stabilen Tisch / Werkbank mit geschlossener Arbeitsplatte erfolgen. © Integrierte Sicherheitseinrichtungen Beachten Sie unbedingt die folgenden Hinweise zu Sicherheitseinrichtungen der Tischkreissäge. Miss- achtungen kônnen zu schweren Verletzungen oder Sachschäden führen. Spaltke: Der hinter dem Sägeblatt [4] montierte Spaltkeil verhindert, dass ein Werkstück während des Be- triebs von den aufsteigenden Zähnen erfasst und gegen den Bediener geschleudert wird. Der Spaltkeil [3]muss während des Betriebs immer montiert sein [s. auch Aufkleber an der Maschine). Schutzhaube Die Schutzhaube immer montiert sein. muss während des Betriebs Schiebestock Der Schiebestocl ent als Verlängerung der Hand, die das Werkstück führt (siche zur Anwen- dung auch Abb. F]. Verwenden Sie den Schiebestock der Abstand Parallelanschlag [1] zum Sägeblait < 120 mm beträgt. Sicherheits- EIN-/ AUS-Schalter mit NOT-AUS Der Schalter verfügt über ein integriertes Unter- spannungsrelais. Die Maschine kann dadurch nach einem Spannungsausfall bei wieder vorhandener Spannung nicht wieder anlaufen, sondern muss er- neut über den EIN-/ AUS-Schalter ingeschaltet werden. Durch Herunterdrücken des Schalterdeckels kann die Maschine sofort ausgeschaltet werden. Überlastungsschalter / Überlastungsschutz Wird die Maschine überlastet, schaltet der Schutz- mechanismus die Maschine ab. 36 DE/AT Ein Wiedereinschalten über den EIN-/ AUS -Schal ist erst nach Betätigung des Reset-Schalters môglich. Sollte der Überlastungsschutz erneut auslôsen, prüten Sie ob: sehr hartes Holz zu schnell (Vorschubge- schwindigkeit) gesägt wurde. ein Abfall der Drehzahl / ein Anstieg der Stromaufnahme besteht. sehr feuchtes Holz gesägt wurde [hohe Bremswirkung). die Maschine durch Sägespäne blockiert wird. das Sägeblatt stumpf ist. Der Spanabsaugstutzen © Arbeiten Sie in geschlossenen Räumen nur mit geeigneter Staubabsaugeinrichtung (siehe auch Abbildung F). Wenn Sie ohne Staubab- saugeinrichtung arbeiten, sammeln sich die Sägespäne im Inneren des Gehäuses und müssen spätestens nach 30 Arbeitsminuten entfernt werden. © Stellen Sie den Anschluss zur Spanabsaugung wahlweise an dem Spanabsaugstutzen und /oder an dem Spanabsaugstutzen [20] her. 1 SchlieBen Sie einen Spezial Staubsauger oder eine Anlage zur Spanabsaugung an dem Spanabsaugstutzen nd/oder an dem Sponabsaugstutzen

nisprechenden Absaug- (siehe Abb. B). © Montage mn Montieren Sie die Schutzhaube Spalikeil Die Unierseite der Schutzhaube gerecht verlaufen und bei herun Sägeblatt [4] auf dem Sägetiscl stück aufliegen. 1 Monfieren Sie je nach beabsichtigter Arbeitsweise den Parallelanschlag [1 ]und/oder den Win- kelanschlag [8] an den zwei Führungsnuten [6] PARKSIDE

© Bedienung EN CARTE Beachien Sie die Netzspannungl Die Spannung muss mit den Angaben auf dem Ty- penschild des Gerätes übereinstimmen (Geräte, die mit 230 V bezeichnet sind, kKônnen auch an 220V angeschlossen werden]. Die notwendige Schutzkon- taktsteckdose muss mit 16 À abgesichert sein. Schnitthôheneinstellung: Die Tischkreissägeverfügt über einen patentierten Scherenhubmechanis- mus. Diese bewirkt eine präzise Ein- stellung. D Stellen Sie durch Drehen des Handrades die Schnitthôhe ein Neigungswinkel einstellen: 2 Lôsen Sie das Sicherungsrad zur Arreierun len Neigungswinkel des Säge- it dem Stellrad des Neigungswin- kels [18] stufenlos zwischen 0° und 45° ein. den gewünschien Winkel ablesen das Sicherungsrad zur Arretierung VORSICHT: Fixieren / Sicher Sie nach jeder Winkeleinstellung immer das Sägeblatt © Ein- und Ausschalten Die Tischkreissäge verfügt über einen Sanftanlauf. soft Gerät einschalten: Drücken Sie den grünen Schalter | des EIN-/ AUS-Schalters Dies bewirkt ein verzôgertes Anlaufen der Maschine Gerät ausschalten: Drücken Sie den roten Schalter O des EIN-/ AUS-Schalters PARKSIDE Bedienung Not-Aus: © Drücken Sie den Deckel des EIN-/ AUS- Schalters Deckel des EIN-/ AUS-Schalters entriegeln: 1 Schieben Sie den Not-Knopf nach oben und klappen Sie den Deckel des EIN-/ AUS-Schal. ters nach oben © Parallelanschlag montieren Montieren Sie den Parallelanschlag indem Sie ihn an beiden Seiten des Sägetisches [5] einhaken und den Griff herunter drücken. Einstellung ,HIGH” (siche Abb. N): 2 Montieren Sie den Aufsatz des Parallelan- schlags [la] mit der breiten Seite an den Parallelanschlag Die gewünschte Schnitbreite stellen Sie an der ZentimeterSkala , High" ein Einstellung ,LOW“ (siehe Abb. N): m1 Montieren Sie den Aufsatz des Parallelan- schlags [Ta] mit der schmalen Seite an den Parallelanschlag Die gewünschte Schnitbreite stellen Sie an der Zentimeter-Skala ,Low“ ein © Winkelanschlag montieren Hinweis: Benutzen Sie den Winkelanschlag [8 ] nur komplett montiert (mit Führungsschiene]. Schieben Sie den Winkelanschlag [8 ] von vorne in die Nut [6 Jim Sägetisch [5 Jein. Durch Läsen des Griff des Winkelen- schlages [Be] kann der Winkel + 60° verstell werden. Winkelsperre: An den drei Anschlägen [Ba] künnen Sie mit der Winkelsperre [Bd] Winkel von 90° /+45° vorwählen (siehe Abb. 1) DE/AT 37

Bedienung © Sägearbeiten Gerader Schnitt: Stellen Sie die gewünschte Schnitthôhe ein. Stellen Sie ggf. den Neigungswinkel ein. Montieren Sie ggf. den Parallelanschlag [1] Planen Sie die Sägearbeiten an längeren Werkstücken [> 2,5 m) im Voraus. Führen Sie diese gemeinsam, mit einer für Sägearbeiten qualifizierten Person durch. Diese Person hält und stützt das Werkstück ab. Achten Sie da- rauf, dass auch die zweite Person die vollstän- dige Schutzausrüstung trägt. Schalten Sie die Maschine ein. = Schieben Sie das Werkstück gleichmäBig in Abstand Parallelanschlag < 120 mm beträgt. m Schalten Sie die Maschine aus, wenn Sie die Arbeit nicht unmittelbar fortsetzen. Winkelschnitt: D Stellen Sie die gewünschte Schnitthôhe ein. = Stellen Sie ggf. den Neïgungswinkel ein. = Montieren Sie den Winkelanaschlag. in die Führungsnut [6] nm Lôsen Sie den Griff des Winkelanschlages mit Klemmschraub: anschlages mit Klemmschraube Drücken Sie das Werkstück gegen den Winkel. anschlag Schalten Sie die Maschine ein. © Schieben Sie den Winkelanschlag mälig vor, siehe auch Abbildung G. Sägen Sie das Werkstück in einem Arbeitsgang. Schalten Sie die Maschine aus, wenn Sie die Arbeit nicht unmittelbar fortsetzen. © Spaltkeil einstellen La [warNUNG! PERTE gehôrt zu den integrierten Sicherheitseinrichtungen und muss immer korrekt montiert sein. Der Abstand zwischen 38 DE/AT Schieben Sie zunächst den Winkelanschlag stellen Sie den gewünschten Winkel ein und ziehen Sie den Griff des Winkel- dem äuBeren Rand des Sägeblattes [4]und dem Spaltkeil muss zwischen 3 bis 5 mm betragen (Abb. 1). Kurbeln Sie mit dem Handrad der Schnitthë- heneinstellung [14] das Sägeblatt [4] ganz nach oben und neigen Sie das Sägeblat mit dem Stellrad des Neigungswinke 45°. Montieren Sie die Schutzhaub Nehmen Sie den Tischeinsatz [7] ab. Lôsen Sie hierfür die beiden Schrauben. Lôsen Sie die Verschraubungen am Abdeck- und klappen Sie dieses weg. Hierzu ist es notwendig, das Sägeblatt [4] wieder in Richtung 0° zu neigen. Lôsen Sie die Schrauben und richien Sie den Spalikeil wieder fest. Montieren Sie das Abdeckblech [23] di Tischeinsatz [7] und die Schutzhaub: auf us. Schrauben Sie die Schrauben © Sägeblattwechsel EN CZ Ziehen Sie immer den Netz- stecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführen. FN LAINE Tragen Sie beim Wechsel des Sägeblatte: Schutzhandschuhe. Auch am still stehenden Sägeblatt besteht Schnitt-/Verletzungs- gefahr. Kurbeln Sie das Sägeblai mit dem Handrad nach oben und neigen Sie es mit Hilfe des Stellrades des Neigungswinkels Montieren Sie die Schutzhaube Nehmen Sie den Tischeinsatz [7] ab. Lôsen Sie hierfür die beiden Schrauben. Lôsen Sie die Verschraubungen am Abdeck- und klappen die Platte weg. Halten Sie das Sägeblait | 4] mit dem Konter- schlüssel [10] fest und lôsen Sie die Spannschraube it dem mitgelieferten Kombiwerkzeug siche auch Abb. E und Abb. M. Nehmen Sie den Spannflansch Entnehmen Sie das Sägeblatt PARKSIDE

Bedienung / Wartung und Reinigung / Entsorgung Reinigen Sie die Spannflächen. Legen Sie das neue Sägeblatt auf. Verwenden Sie nur geeignete Sägeblätter gemäfB »Technische Daten«. Beachten Sie die Drehrich- tung des Sägeblattes. Montieren Sie das Sägeblatt so, dass es ohne Unwucht und Schlag laufen und sich nicht lôsen kann. Legen Sie den Spannflansch [25] auf und setzen gegen. Transport Halten Sie die Tischkreissäge zusammen mit einer zweiten Person zum Transport an den Aussparungen im Gehäuse fest. Aufbewahren Verhindern Sie den Zugang von unberechtigten Personen zur Tischkreissägel Sorgen Sie dafür, dass sich niemand an der Tischkreissäge verletzen kann. Trennen Sie die Tischkreissäge vom Netzstrom. Trennen Sie die Spanabsaugung von der Tischkreissäge. Richten Sie das Sägeblatt [4] auf den Neigungs- winkel 0° und stellen Sie die minimale Schnitthôhe ein. Stellen Sie sicher, dass die Unterkante der Schutzhaube [2] vollständig auf dem Sägetisch ufliegt. Befestigen Sie Parallelanschlag Winkelanschlag [8] an dem Sägetisch und die Bedienungsanleitung in den Halte- rungen im bzw. am Gehäuse der Tischkreisséige. Bewahren Sie Sägeblätter immer in einem Sicheren Behälinis auf. PARKSIDE © Wartung und Reinigung EN CARTE Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie Arbeiten am Gerät durchführen. CI Tragen Sie Handschutz bei Wartung (WE) und Reinigungl Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lôsungsmittel oder Reiniger. Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen. Führen Sie die Reinigung nach jeder Sägearbeit durch. © Legen Sie zur Reinigung die Maschine auf die Seite. D Verwenden Sie zur Entfenung von Sägespänen einen Pinsel oder ein Gebläse [Kompressor]. © Entsorgung lichen Materialien, die Sie über die &rt- lichen Recyclingstellen entsorgen kônnen. © Die Verpackung besteht aus umwelfreund- YF Werfen Sie Elekirowerkzeuge nicht in den Hausmüll! GemäB Europäischer Richilinie 2002 / 96 / EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweligerechten Wiederver- wertung zugeführt werden. Môglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadiverwaltung. DE/AT 39

Informationen © _Informationen © Service Die zuständige Servicestelle Ihres Landes entnehmen Sie bitte den Garantieunterlagen. = Lassen Sie Ihre Geräte nur von qualifi- ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. = Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt 40 DE/AT © Konformitätserklärung / Hersteller C€ Wir, KompemaB GmbH, Burgstr. 21, 44867 Bochum (Germany), erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richilinien: Maschinenrichtlinie (98 / 37 / EC): EN 61029-1, EN 61029-2-1 EG-Niederspannungsrichtl (73/23 /EEC), (93/68 /EEC): EN 6100032, EN 6100033 Elektromagnetische Verträglichkeit (89/336/EEC), (92/31/EEC), (93/68 /EEC): EN 550141, EN 55014-2, EN 6100032, EN 61000-3-3, EN 50366 Maschinentyp/Type: Tischkreissäge PTKS 1800 SE Bochum, 30.04.2008 Hayes Hans Kompernaf - Geschäftsführer - Technische Ânderungen im Sinne der Weiterentwicklung sind vorbehalten. PARKSIDE
