SUR1AE - Amplificateur audio PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préamplificateur lecteur réseau
Marque	Panasonic (Technics)
Modèle	SU-R1AE
Dimensions (L x H x P)	430 x 88 x 330 mm (estimation)
Poids	Environ 7 kg (estimation)
Alimentation	220 - 240 V, 50/60 Hz
Consommation électrique	60 W (marche), 0,3 W (veille)
Fonctions réseau	DLNA, AirPlay, Ethernet filaire
Entrées audio analogiques	LINE1, LINE2 (RCA)
Entrées audio numériques	1x AES/EBU, 3x coaxiale, 1x optique, 1x USB (Type B pour PC)
Sorties audio analogiques	BALANCED (XLR), UNBALANCED (RCA)
Sorties audio numériques	1x AES/EBU, 1x coaxiale, 1x optique, Technics Digital Link
Port USB avant	Type A pour iPhone/iPad/iPod et périphériques USB (5 V, 2,1 A)
Prise casque	Jack 6,3 mm stéréo
Formats audio pris en charge	MP3, AAC, WMA, FLAC, ALAC, AIFF, WAV, DSD (jusqu'à 192 kHz/24 bits, DSD 2,8/5,6 MHz)
Fonctions sonores	Mode Direct, Remastering, Réglage des aigus/médiums/graves, Atténuateur
Entretien et nettoyage	Débrancher, nettoyer avec chiffon doux, pas de solvants
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, utiliser accessoires recommandés
Pièces détachées et réparabilité	Contacter le revendeur ou service après-vente agréé
Informations générales	Notice disponible en plusieurs langues, 240 pages, mise à jour firmware en ligne

FOIRE AUX QUESTIONS - SUR1AE PANASONIC

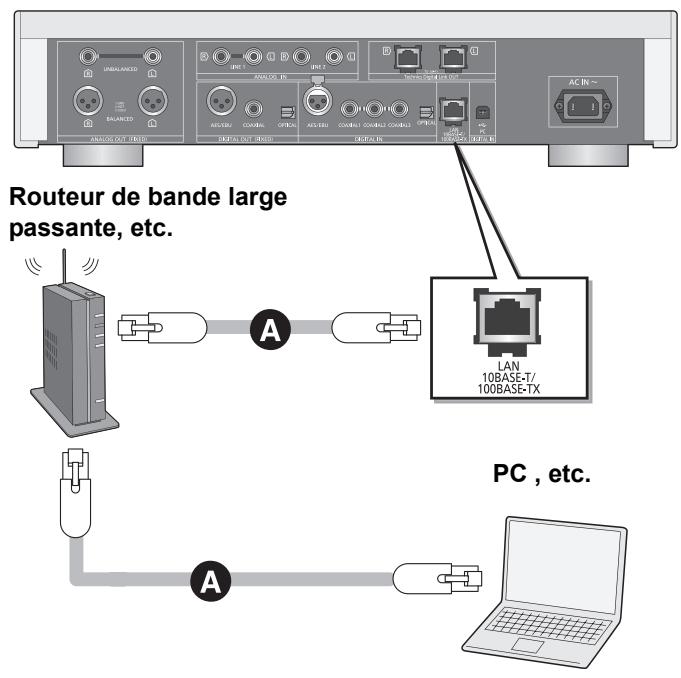

Comment connecter le SU-R1AE à mon réseau domestique ?

Branchez un câble réseau Ethernet (catégorie 7 ou supérieure) du port LAN de l'appareil à votre routeur. L'appareil doit être allumé. Les paramètres réseau par défaut sont automatiques. Pour configurer manuellement, utilisez le menu SETUP > Network.

Puis-je utiliser AirPlay avec cet appareil ?

Oui, l'appareil supporte AirPlay. Assurez-vous que votre appareil iOS ou iTunes est sur le même réseau que le SU-R1AE. Dans l'application Music ou iTunes, sélectionnez "Technics SU-R1A" dans la liste AirPlay. Le volume peut être contrôlé depuis l'appareil.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur SETUP, sélectionnez "Initialization", puis confirmez "Yes" deux fois. Cela efface tous les réglages personnalisés.

Quels formats de fichiers musicaux sont supportés via USB ?

Les formats supportés sont MP3, AAC, WMA, FLAC, ALAC, AIFF, WAV et DSD (DSF/DFF). Les systèmes de fichiers FAT16/FAT32 sont requis. La lecture VBR n'est pas supportée.

Comment mettre à jour le firmware ?

Assurez-vous que l'appareil est connecté à Internet via le réseau. Appuyez sur SETUP, sélectionnez "F/W Update", puis "Yes". Ne débranchez pas l'alimentation pendant la mise à jour. Vérifiez la version avec "F/W Version".

Puis-je connecter le SU-R1AE à l'amplificateur Technics SE-R1 ?

Oui, utilisez le câble de contrôle système (Technics Digital Link) pour relier les deux appareils. Cette connexion permet une mise en marche/veille synchronisée et un contrôle unifié via la télécommande.

Que faire si aucun son ne sort de l'appareil ?

Vérifiez que la source d'entrée correcte est sélectionnée, que le volume n'est pas à zéro ou en sourdine. Assurez-vous que les sorties analogiques/numériques sont activées (SETUP > Digital Output/Analog Output/Digital Link sur "On"). Vérifiez les connexions des câbles.

Comment nettoyer l'appareil ?

Débranchez le cordon d'alimentation. Utilisez un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon et essorez-le bien. N'utilisez jamais de solvants, alcool ou produits chimiques.

L'appareil chauffe-t-il normalement ?

Oui, il est normal que l'appareil chauffe après une utilisation prolongée. Cela ne présente aucun danger. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

Comment régler le volume ?

Utilisez la molette de volume sur l'appareil ou les touches +/- VOL sur la télécommande. Le volume s'affiche en dB (de -99 dB à 0 dB). La fonction MUTE coupe le son.

MODE D'EMPLOI SUR1AE PANASONIC

Préamplificateur lecteur réseau

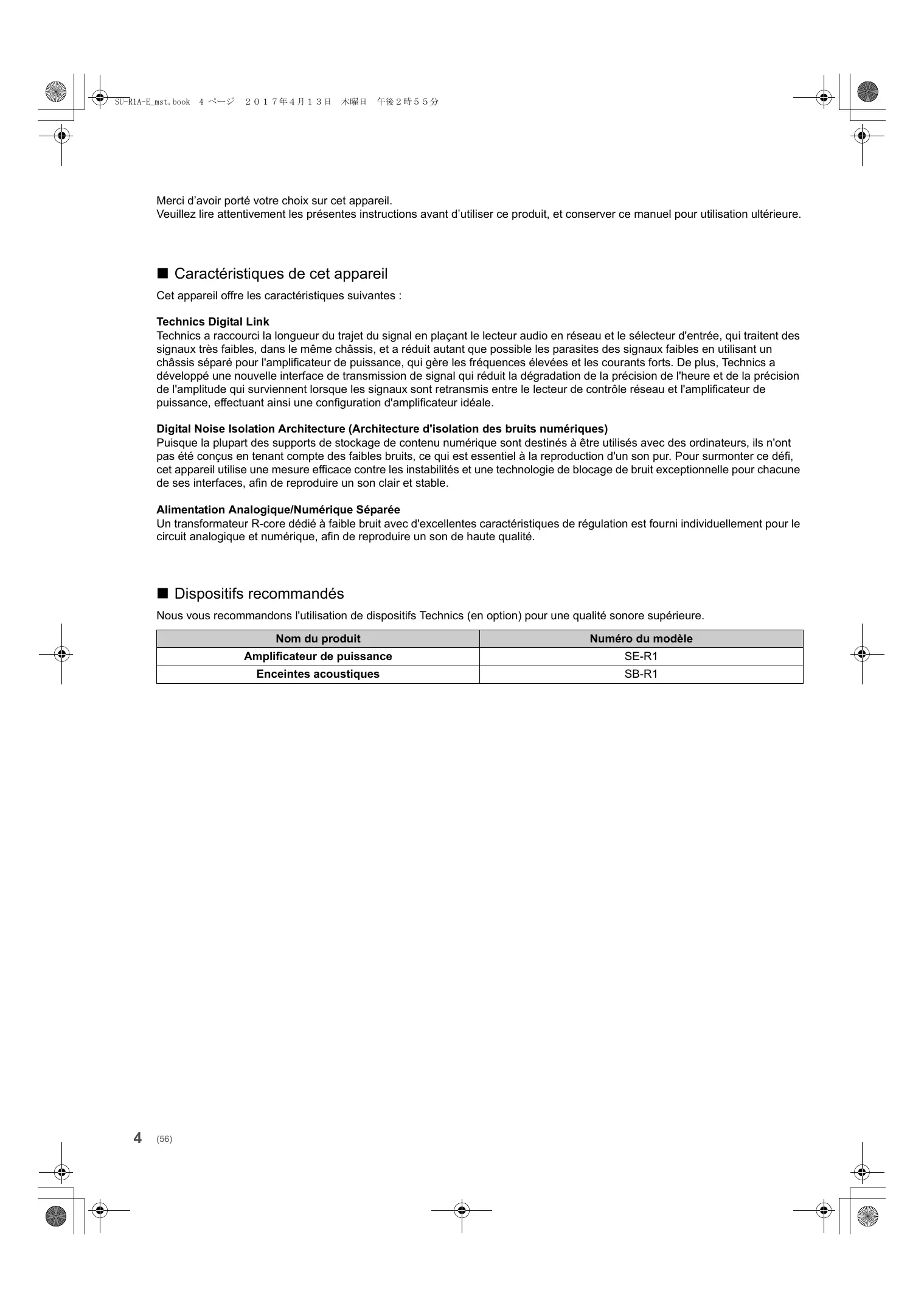

Merci d'avoir porté votre choix sur cet appareil.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et ce manuel pour utilisation ultérieure.

- Caractéristiques de cet appareil

Cet appareil offre les caractéristiques suivantes :

Technics a raccourci la longueur du trajet du signal en plaçant le lecteur audio en réseau et le sélecteur d'entrée, qui traitent des signaux très faibles, dans le même chassis, et a réduit autant que possible les parasites des signaux faibles en utilisant un chassis séparé pour l'amplificateur de puissance, qui gère les fréquences élevées et les courants forts. De plus, Technics a développé une nouvelle interface de transmission de signal qui réduit la dégradation de la précision de l'heure et de la précision de l'amplitude qui survennent lorsque les signaux sont retransmis entre le lecteur de contrôle réseau et l'amplificateur de puissance, effectuant ainsi une configuration d'amplificateur idéale.

Puisque la plupart des supports de stockage de contenu numérique sont destinés à être utilisés avec des ordinateurs, ils n'ont pas été conçus en tenant compte des faibles bruits, ce qui est essentiel à la reproduction d'un son pur. Pour surmonter ce défi, cet appareil utilise une mesure efficace contre les instabilités et une technologie de blocage de bruit exceptionnelle pour chacune de ses interfaces, afin de réproduire un son clair et stable.

Alimentation analogue/numérique séparée

Un transformateur R-core dédié à faible bruit avec d'excellentes caractéristiques de régulation est fourni individuellement pour le circuit analogique et numérique, afin de reproduire un son de haute qualité.

Dispositifs recommandés

Nous vous recommandons l'utilisation de dispositifs Technics (en option) pour une qualité sonore supérieure.

Nom du produit	Numéro du module
Amplificateur de puissance	SE-R1
Enceintes acoustiques	SB-R1

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit.
• N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconisés.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié.
• Ne laisse pas d'objets métalliques tomber dans cet appareil.
• Ne pas placer d'objets lourds sur cet appareil.

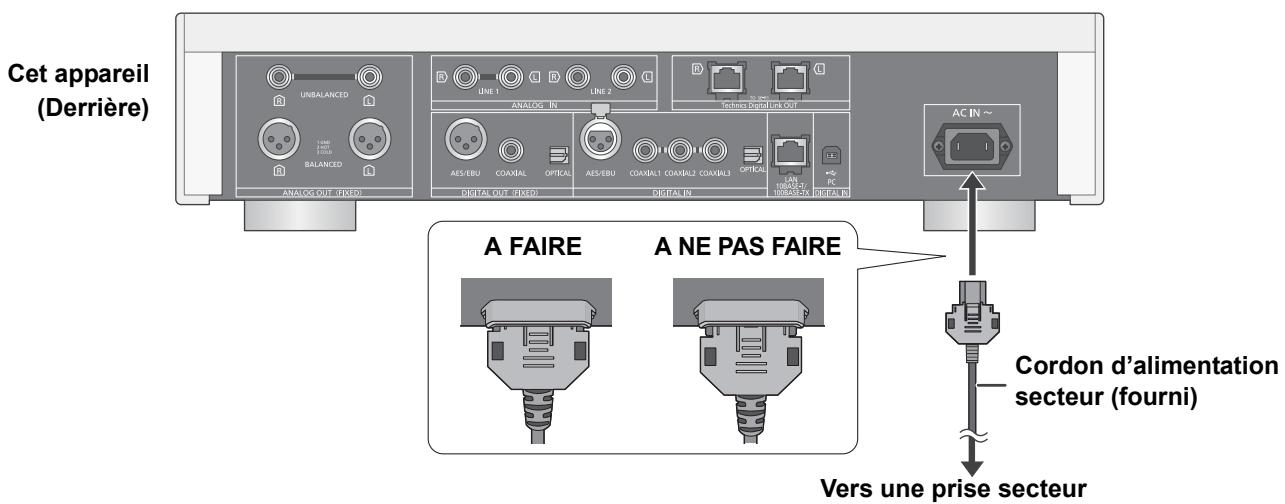

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branchez la prise secteur dans la prise électrique.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne manipulez pas la prise avec les mains mouillées. Tenez le corps de la prise secteur en la débranchant.
• N'utilisez pas de prise secteur ni de prise de courant endommagée.
• La fiche secteur est le dispositif de déconnexion. Installez cet app

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné à être utilisé sous des climats tempérés et tropicaux.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans un autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.
• Ne soulevez pas et ne transportez pas cet appareil en le tenant par l'un de ses boutons. Cela pourrait faire tomber l'appareil, causant des blessures ou un dysfonctionnement de celui-ci.

Pile

Il y a un danger d'explosion si la pile n'est pas correctement replacée. Remplacez uniquement par le type recommandé par le fabricant. - Manipuler de façon incorrecte les piles peut causer une fuite d'électrolyte ainsi qu'un incendie. - Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Rangez-la dans un endroit frais et sec. - Ne chauffez pas et n'exposez pas les piles à une flamme. - Ne laissez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées. - Ne pas démonter ou court-circuiter les piles. - Ne rechargez pas des piles alcalines ou au manganèse. - Ne pas utiliser des piles dont le revêtement a été enlevé. - Ne mélangez pas les anciennes piles avec les piles neuves ou différents types de piles. - Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

L'élimination des équipements et des batteries usagées applicable uniquement dans les pays membres de l'union européenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets peut être puni d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas)

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Table des matières

Consignes de sécurité 5

Accessoires 6

Entretien de l'appareil 6

Guide de référence de la commande. 7

Preparatifs 9

Commandes de base 13

Configuration réseau 14

Lecture des fichiers musicaux sur le serveur DLNA...15

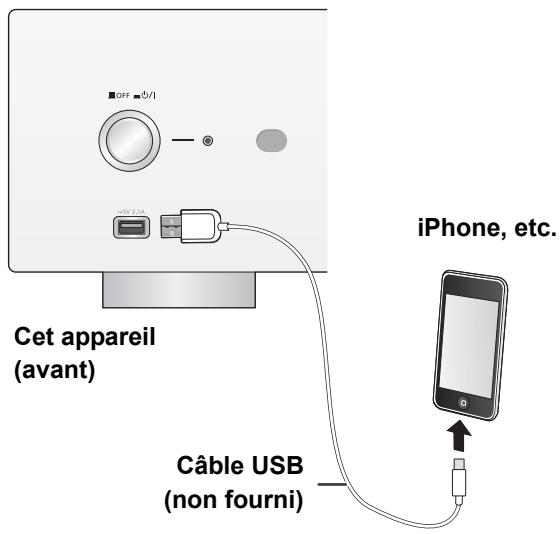

Utilisation iPhone/iPad/iPod 16

Utilisation AirPlay 17

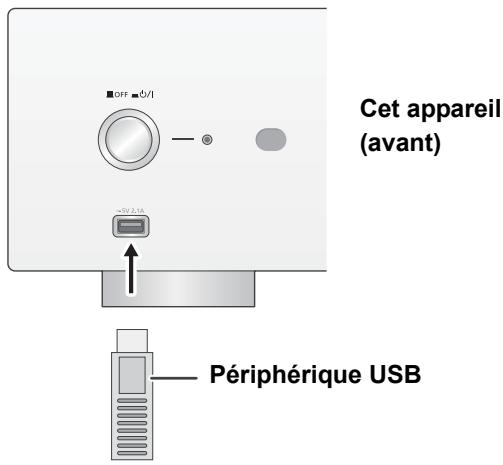

Utilisation du périphérique USB 17

Utilisation d'un ordinateur, etc. 19

Réglage du son 20

Autres 21

Guide de dépannage 23

Caractéristiques 26

• Les pages à consulter sont désignées par le signe “ ”.
• Les illustrations montrées peuvent être différentes de votre appareil.
• Sauf indication contraire, les opérations sont décrites en utilisant la télécommande.

Accessoires

1 Cordon d'alimentation secteur

Sauf pour la Suisse

1 Cordon d'alimentation secteur

Pour la Suisse

1 Telecommande

(N2QAYA000095)

2 Piles pour la télécommande

• Les références des produits fournies dans ce mode d'emploi sont correctes à compter d'avril 2017. Sous réserve de modifications.
• N'utilise pas de cordon d'alimentation avec d'autres appareils.

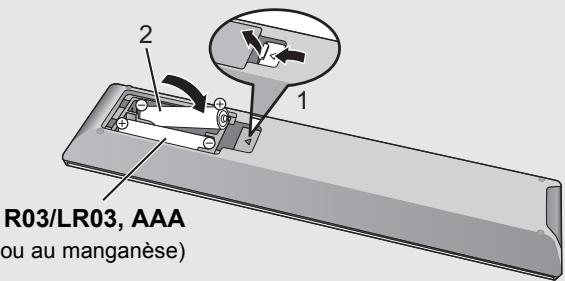

Utiliser la télécommande

Insérez la pile de façon à ce que ses pôles (+ et -) correspondent à ceux de la télécommande.

Pointez-le vers la cellule de réception du signal de commande à distance sur cet appareil. ( 7)

• Gardez les piles hors de portée des enfants pour éviter qu'ils les avalent.

(Piles alcalines ou au manganèse)

Débranchez le cordon d'alimentation secteur de la prise avant l'entretien. Nettoyez cet appareil à l'aide d'un chiffon doux.

• Si la saleté est importante, utilisez un chiffon mouillé bien essoré pour nettoyer la saleté, puis essuyez-le à l'aide d'un chiffon doux.
• N'utilisez pas de solvants, y compris essence, diluant, alcool, liquide vaisselle, lingettes chimiques, etc. Cela peut déformer le boîtier externe ou décoller le revêtement.

Avant

Touche marche/arrêt de l'appareil [OFF 0/1]

Utilisez cette touche pour allumer et éteindre l'appareil.

[OFF] (arrêt) : L'appareil est éteint.

[1/1] (marche): L'appareil est en marche. - L'appareil utilise continuellement une petite quantité d'électricité en mode arrêt. Le mode arrêt utilise moins d'électricité. (⇒ 26)

② Port pour iPhone/iPad/iPod et périphériques USB

(= = DC5V2,1A) (⇒ 16,17)

③ Indicateur d'alimentation

La couleur de l'indicateur change en fonction de l'état de cet appareil.

Bleu	L'appareil est en marche.
Rouge	L'appareil est en mode veille.

Capturer du signal de la télécommande

Distance: Environ dans un rayon de 7 m directement vers l'avant

Angle: Environ à gauche et à droite

(5) Bouton du volume

Réglez le volume du casque ou du SE-R1. (⇒ 13)

• Il n'est pas possible de régler le volume des périhériques branchés aux sorties audio analogiques ou numériques.
• La vitesse à laquelle le volume change dépend de la rapidité avec laquelle vous tournez le bouton.

⑥ Affichage

• La source d'entrée, l'état de la lecture et d'autres informations s'affichent. Pour plus de détails, consultez le site d'assistance suivant ainsi que ce mode d'emploi. www.technics.com/support/

Touches de contrôle de base

►/Π	Lecture/Pause
RETURN	Retourne sur l'affichage précédent

• Appuyez quelques instants sur [RETURN] pour afficher le menu HOME. (⇒ 13)

(8) Prise pour casque

Pour brancher le connecteur du casque.

• Une pression excessive du son provenant des écouteurs et haut-parleurs peut entraîner une perte de l'ouie.
• A pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur.

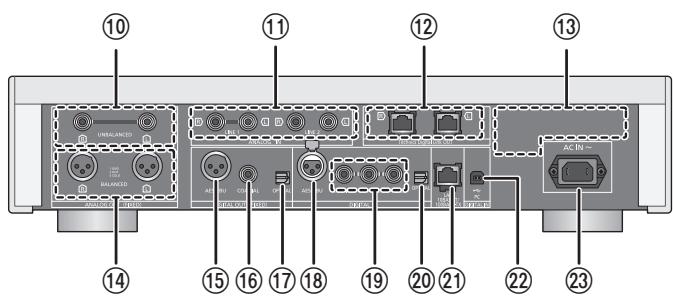

Arriere

⑨ Bouton de commande multiple (⇒ 13)

• Tournez ce bouton dans le sens horaire et antihoraire pour changer la source d'entrée, faire défiler les options et sauter des passages durant la lecture.
• Pour sélectionner une option, appuyez sur le bouton ; pour entrer dans l'écran de menu, appuyez quelques instants.

10 Sorties audio analogiques [UNBALANCED] (⇒ 10) ⑪ Entrées audio analogiques [LINE1]/[LINE2] (⇒ 10) ② Prise système [Technics Digital Link OUT] ( 9) 13 Marquage d'identification du produit Le numéro du modèle est indiqué. ⑭ Sortie audio analogue [BALANCED] (⇒ 10) ⑤ Sortie audio numérique [AES/EBU] (⇒ 11) 16 Sortie audio numérique [COAXIAL] (⇒ 11) 17 Sortie audio numérique [OPTICAL] (⇒ 11) Entrée audio numérique [AES/EBU] ( 11) 19 Entrées audio numériques [COAXIAL1]/[COAXIAL2]/[COAXIAL3] (⇒ 11) 20 Entrée audio numérique [OPTICAL] (⇒ 11) ② Port LAN [LAN] (⇒ 14) ② Entrée audio numérique [PC] (⇒ 19) Pour raccorder un ordinateur, etc. 23 Prise AC IN [AC IN ] () ( 12)

Équipement de Classe II

(Le produit a été construit avec une double isolation.)

I Sous tension

Veille

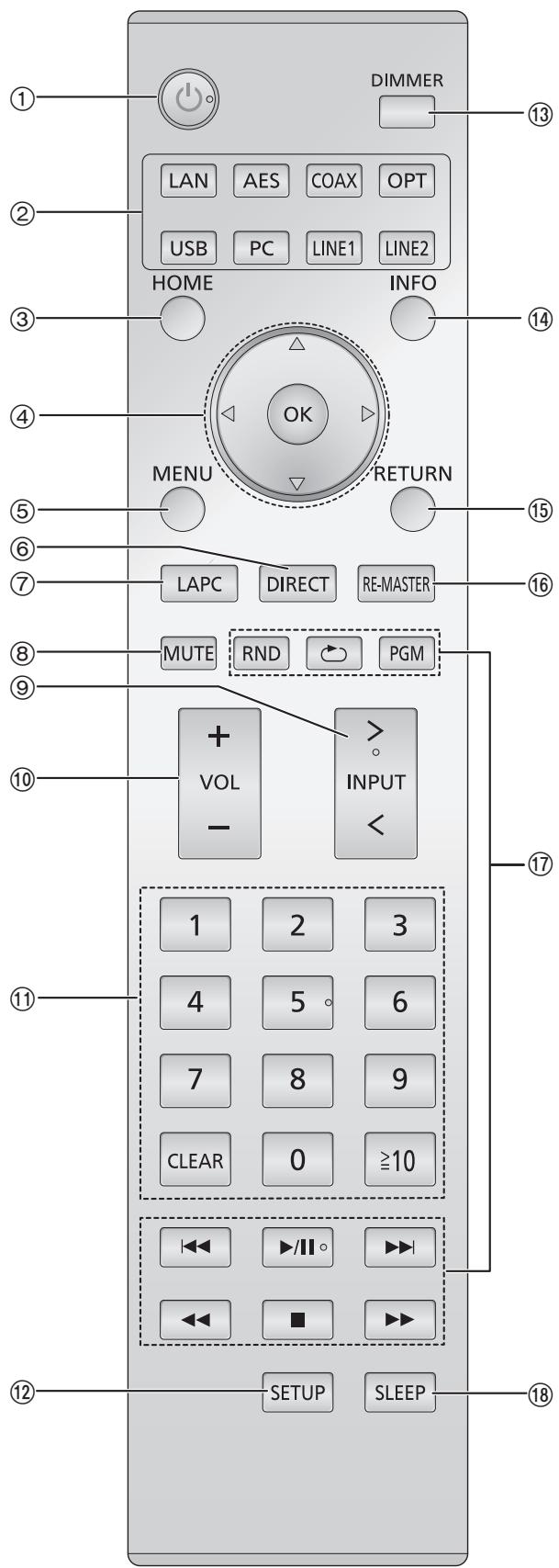

Télécommande

① [B]: Commutateur veille/marche

Appuyez sur le commutateur de l'appareil à partir du mode marche vers le mode veille et vice versa.

En mode veille, l'appareil consomme une petite quantité d'énergie.

• La télécommande ne fonctionne pas lorsque l'interrupteur d'alimentation est sur arrêt.

Sélectionnez la source d'entrée

[HOME]: Affiche le menu de HOME

(5) [MENU]: Entrez dans le menu (⇒ 21)

(6) [DIRECT]: Active/désactive le mode Direct (⇒ 20)

(7) [LAPC]: Mesure des caractéristiques de l'amplificateur et corrige sa sortie (⇒ 12)

[MITE]: Mettez en sourdine le son du casque ou de SE-R1 (⇒ 13)

(9) [> INPUT <]: Sélectionnez la source d'entrée

[+] [+ VOL -]: Réglez le volume du casque ou du SE-R1 (⇒ 13)

• Il n'est pas possible de régler le volume des périhériques branchés aux sorties audio analogiques ou numériques.

Touches numériques, etc.

• Pour sélectionner un nombre à 2 chiffres : Exemple :

$$ 1 6: [ \geq 1 0 ] \rightarrow [ 1 ] \rightarrow [ 6 ] $$

• Pour sélectionner un nombre à 4 chiffres

• [CLEAR]: Efface la valeur entrée.

^12 [SETUP]: Entrez dans le menu Configuration ( 14, 20, 21, 22, 23) [DIMMER]: Réglez la luminosité de l'écran d'affichage, etc. (⇒ 13) [INFO]: Affiche les informations le contenu Appuyez sur ce bouton pour afficher les noms de la piste, de l'artiste et de l'album ainsi que le type de fichier, la fréquence d'échantillonnage, et d'autres informations. [RETURN]: Retourne sur l'affichage précédent [RE-MASTER]: Active/désactive Re-master (⇒ 20) ⑦ Touches de contrôle de base de la lecture [18] [SLEEP]: règle le retardateur de voir (⇒ 21)

Préparatifs

• Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.
• Ne branchez pas le cordon d'alimentation secteur avant que les autres raccordements soient effectués.
• Insérez les connecteurs des câbles à raccorder complètement.
• Ne pliez pas les câbles trop abruptement.

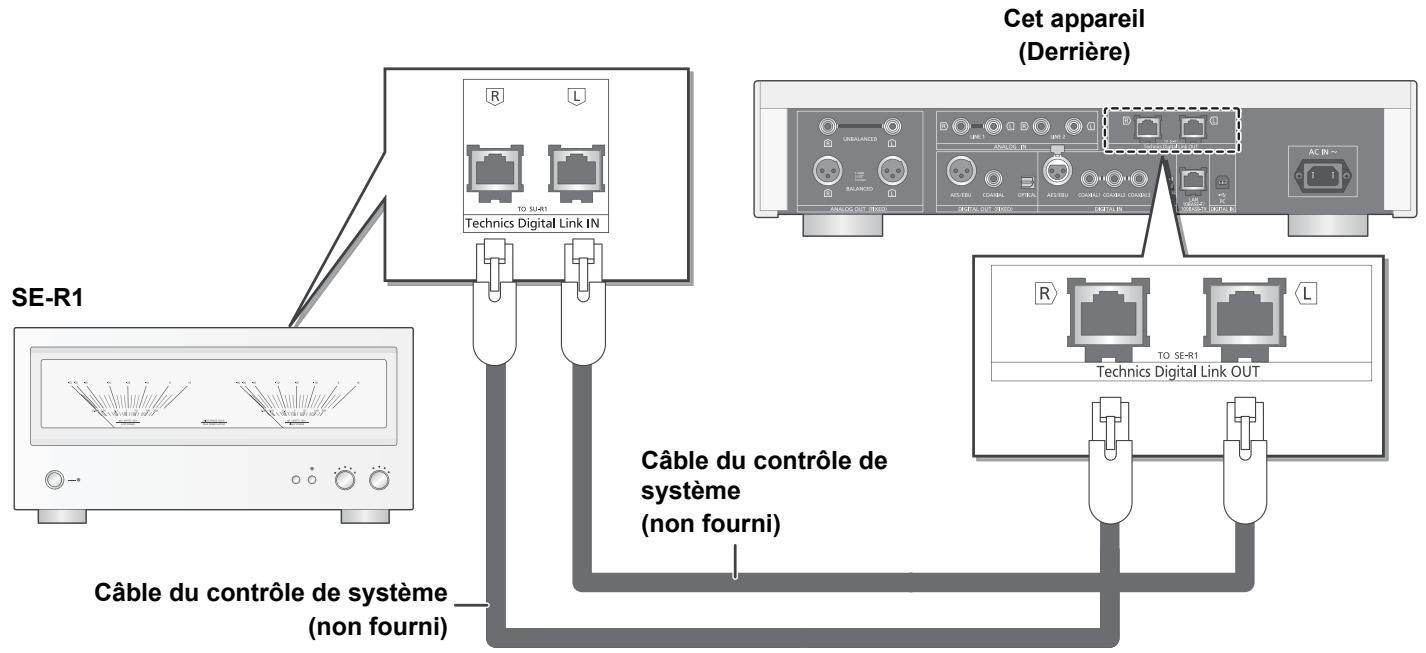

Branchement du contrôle de système au se-r1

• Vous pouvez reproduire les signaux audio numériques de cet appareil et écouter de la musique.
• Vous pouvez lier automatiquement cet appareil au SE-R1 et les commander facilement à l'aide de la télécommande. (⇒ 23)

• Utilisez des câbles LAN droits de catégorie 7 ou supérieure (STP) pour connecter les appareils périphériques.
• Nous vous conseillons d'utiliser des câbles mesurant 3 m au maximum.
• La prise du système et le port LAN ont des formes identiques. Faites attention de ne pas brancher l'un des câbles du contrôle de système connecté à la prise système du SE-R1 au port LAN par erreur.
• Ne branchez pas le SE-R1 d'une autre manière que celle décrite ci-dessus.

Polarité des prises audio synchronisées

Introduisez les broches du câble de manière à ce que leur polarité corresponde à celle des trous.

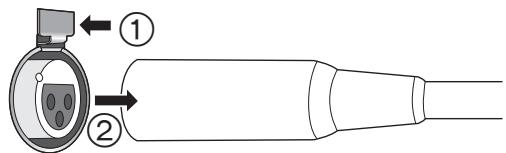

Pour débrancher les câbles synchronisés

Tirez les câbles tout en appuyant sur [PUSH] situé au-dessus des prises.

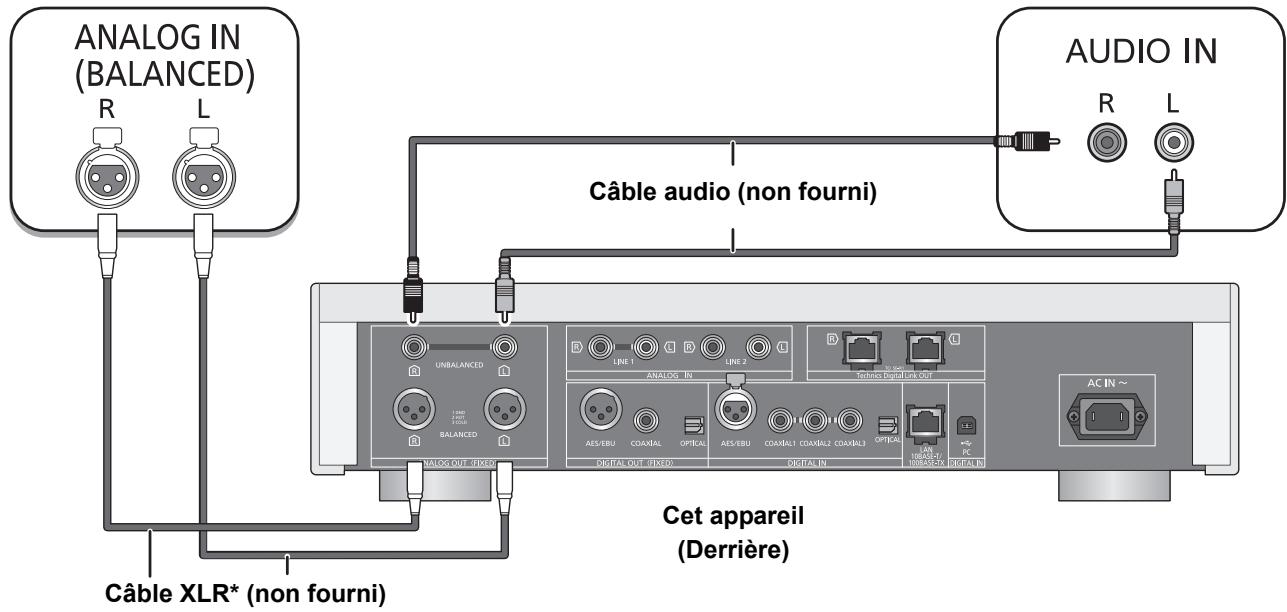

Branchement aux dispositifs d'entrée audio analogue

Vous pouvez reproduire les signaux audio analogiques de cet appareil et écouter de la musique.

ex:

Préamplificateur avec entrées symétriques Préamplificateur avec entrées asymétriques * Nous vous conseillons d'utiliser des câbles mesurant 3 m au maximum.

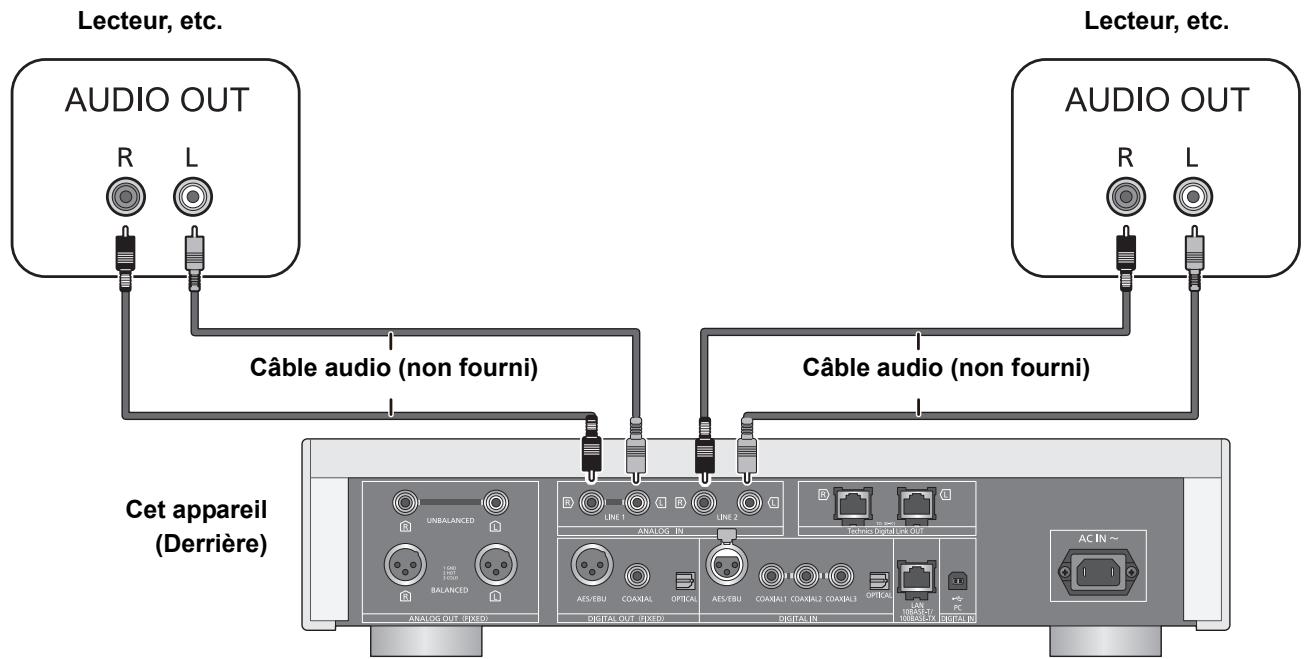

Branchement aux dispositifs de sortie audio analogiques

Vous pouvez faire entrer les signaux audio analogiques vers cet appareil et écouter de la musique.

ex:

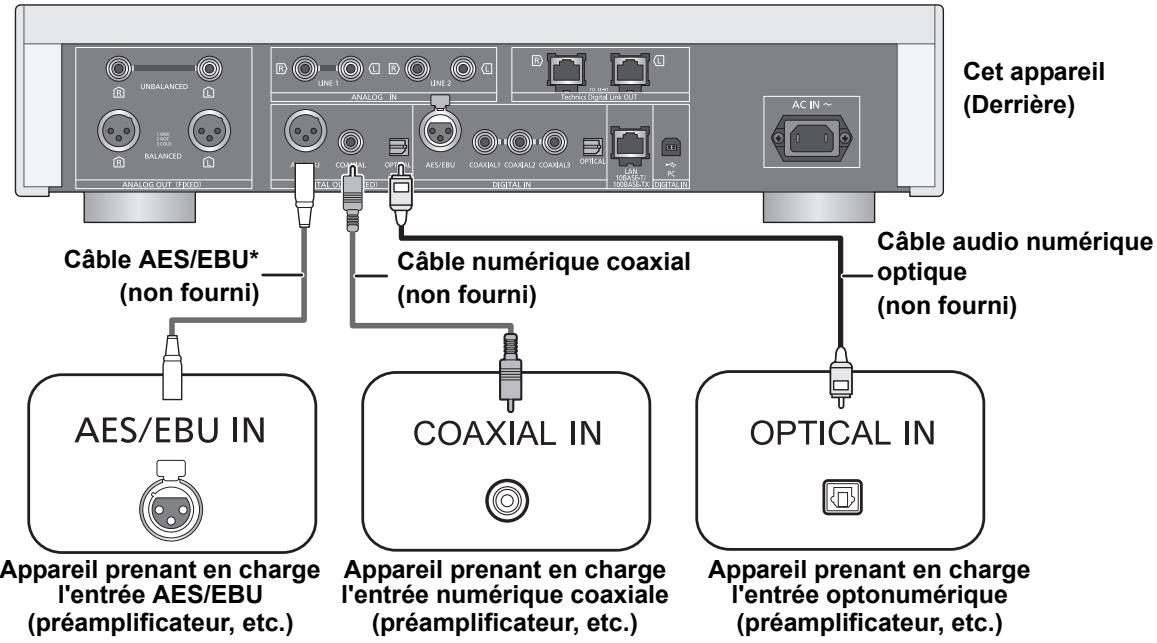

Branchement aux dispositifs d'entrée audio numérique

Vous pouvez reproduire les signaux audio numériques de cet appareil et écouter de la musique.

ex:

• Nous vous conseillons d'utiliser des câbles mesurant 3 m au maximum.

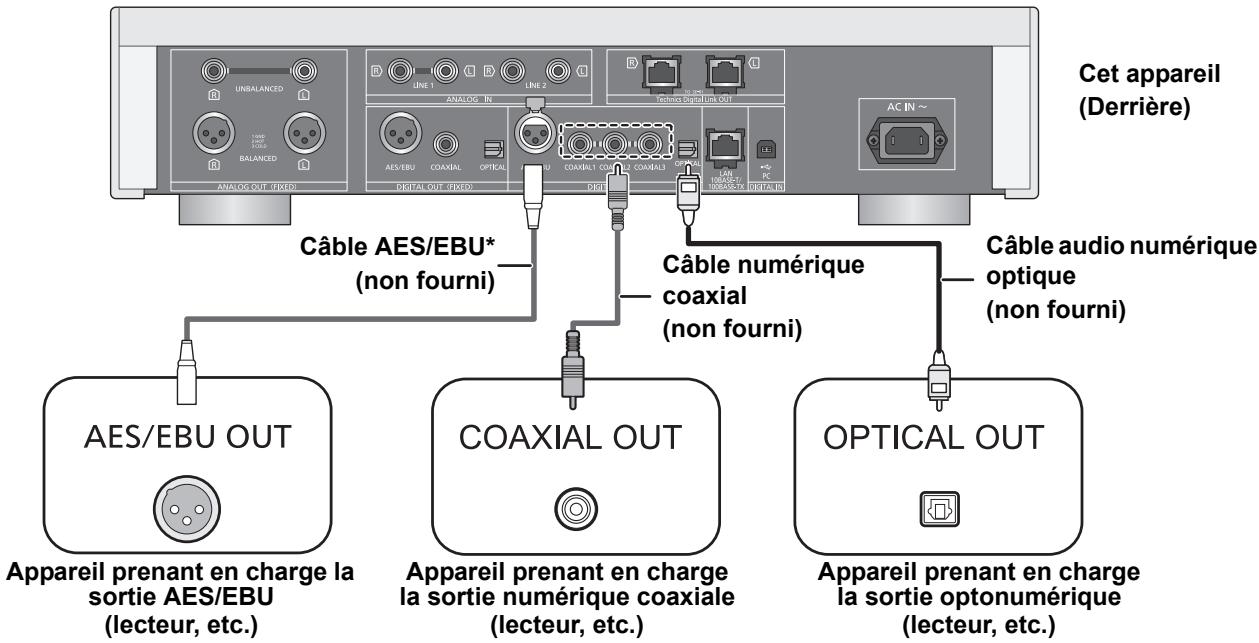

Branchement aux dispositifs de sortie audio numérique

Vous pouvez faire entrer les signaux audio analogiques vers cet appareil et écouter de la musique.

ex:

• Nous vous conseillons d'utiliser des câbles mesurant 3 m au maximum.

• L'entrée audio numérique de cet appareil peut uniquement prendre en charge les signaux PCM (LPCM) linéaires listés ci-dessous. Pour plus de détails, consultez le mode d'emploi du dispositif raccordé.

Entrée	Fréquence d'échantillonnage	Nombre de bits de quantification
Entrée numérique AES/EBU, Entrée numérique coaxiale	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
Entrée optionné	32/44,1/48/88,2/96 kHz	16/24 bits

Connexion du câble d'alimentation secteur

À raccorder une fois tous les autres branchements effectués.

Pour débrancher le cordon d'alimentation secteur de cet appareil.

Tirez le cordon d'alimentation secteur tout en appuyant sur le haut et le bas du connecteur.

Mesure des caractéristiques de l'amplificateur et correction de sa sortie

Si le SE-R1 est raccordé à cet appareil via la fonction de contrôle du système, vous pouvez l'actionner en utilisant la télécommande de cet appareil.

Appuyez sur [LAPC] jusqu'à ce que l'indicateur LAPC du SE-R1 commence à clignoter.

• Le SE-R1 démarrera en mesurant les caractéristiques de l'amplificateur s'il est raccordé aux enceintes.

• Pour avoir des informations sur les modèles SE-R1, veuillez consulter leur mode d'emploi.

Préparation

• Préparez la musique que vous désirez écouter.
• Mettez en marche le périphérique raccordé (amplificateur, etc.) et baissez son volume.

1 Mettez la touche marche/arrêt de l'appareil sur la position [■O/I].

L'indicateur d'alimentation est bleu.

2 Appuyez sur n'importe quelle touche de la source d'entrée. ( 8)

LAN	Connecte cet apparéil à un réseau et lit la musique qui y est diffusée. (⇒ 15)
AES	Lit la musique à partir des dispositifs de sortie audio numériques. • Appuyez sur [COAX] pour sélectionner “COAX1”/“COAX2”/“COAX3”.
COAX
OPT
USB	Lit la musique stockée sur un périphérique USB ou un iPhone/iPad/iPod. (⇒ 16, 17, 18)
PC	Lit la musique stockée sur un ordinateur, etc. (⇒ 19)
LINE1/LINE2	Lit la musique à partir des dispositifs de sortie audio analogiques.

3 Appuyez sur [, ] pour sélectionner un élément puis appuyez sur [OK]. - S'il y a d'autres éléments, répétez cette étape. 4 Démarrez la lecture.

Utilisation du bouton de commande multiple

1 Appuyez quelques instants [RETURN] sur l'appareil pour afficher le menu HOME. 2 Tournez le bouton de commande multiple dans le sens horaire et antihoraire pour selectionner une source d'entrée, puis appuyez sur le bouton. 3 Tournez le bouton de commande multiple dans le sens horaire et antihoraire pour selectionner une option, puis appuyez sur le bouton. 4 Démarrez la lecture.

Réglage du volume du casque ou du SE-R1

Branchez cet appareil et le SE-R1 à l'aide des câbles du contrôle de système. (⇒ 23)

Réglage du volume

Appuyez sur [+VOL - ]

• -- dB (min), -99,0 dB à 0 dB (max)
• Pour régler le volume du SE-R1, paramétrez le sélecteur d'entrée du SE-R1 sur [DIGITAL].

Coupure du son

Appuyez sur [MUTE].

“ [×] ”s'affiche. - Appuyez de nouveau pour annuler. [×] est également annulé si le volume est ajusté ou si l'appareil est étant.

Luminosité de l'afficheur

La luminosité de l'afficheur de cet appareil et de l'indicateur d'alimentation peut être changée.

Appuyez plusieurs fois sur [DIMMER].

• Si l'afficheur est éteint, il ne s'allumera que lorsque vous actionnerez cet appareil. Avant que l'afficheur s'éteigne à nouveau, "Display Off" s'affichera pendant quelques secondes.

Commandes utiliser l'appli dédiée “technics music app

Si vous installez l'appli dédiée "Technics Music App" (gratuite) sur votre smartphone/tablette, vous pouvez actionner cet appareil et le SE-R1 en utilisant une grande variété de fonctions.

Pour avoir des détails, visitez :

www.technics.com/support/

Configuration réseau

Vous pouvez diffuser en streaming la musique d'un périphérique iOS (iPhone/iPad/iPod), d'un périphérique Android™ ou d'un ordinateur (Mac/Windows) vers cet appareil en utilisant la fonctionnalité AirPlay ou DLNA. ( 15,17)

Pour utiliser ces fonctionnalités, cet appareil doit être connecté au même réseau que le périphérique compatible AirPlay ou le périphérique compatible DLNA.

Raccordement du réseau local filaire

Normalement, le simple raccordement d'un câble réseau terminera la configuration.

Cet appareil (Derrière)

A: câble réseau (LAN) (non fourni)

1. Débranchez le cordon d'alimentation secteur. 2. Raccordez cet appareil à un routeur à haut débit, etc. via un câble réseau. 3. Branchez le cordon d'alimentation secteur à cet appareil et mettez la touche marche/arrêt de cet appareil sur la position [—U/I]. (⇒ 12)

Pour définir les paramètres liés au réseau

Vous pouvez changer le nom de cet appareil sur le réseau (Friendly Name*) et utiliser une adresse IP, un masque de sous-réseau, une passerelle par défaut, un DNS primaire, etc. spécifiques.

• N'écoutez pas de musique pendant le changement de ces paramètres.

1 Appuyez sur [SETUP]. 2 Appuyez plusieurs fois sur [, ] pour sélectionner "Network" puis appuyez sur [OK]. 3 Sélectionnez et saisissez les détails. 4 Appuyez sur [OK] pour appliquer les paramètres. 5 Appuyez plusieurs fois sur [RETURN] pour quitter les paramètres. 6 Appuyez sur [O] pour passer l'appareil en mode de veille.

• Attendez jusqu'à ce que "Please Wait" disparaisse.

7 Effectuez "Raccordement du réseau local filaire". (⇒ gauche)

• Utilisez des câbles LAN droits de catégorie 7 ou supérieure (STP) pour connecter les appareils périphériques.
• Le port LAN et la prise du système ont des formes identiques. Faites attention de ne pas brancher le cable réseau raccordé à un autre appareil, comme un routeur à haut débit, à la prise du système par erreur.
• L'introduction d'un tout autre cable que le cable réseau dans le port LAN peut endommager l'appareil.
• Si vous essayez de changer les paramètres réseau immédiatement après avoir mis en marche cet appareil, cela peut prendre du temps avant que l'écran de configuration du réseau s'affiche.
• Pour avoir des informations sur la configuration du Friendly Name, consultez le site d'assistance suivant : www.technics.com/support/

Lecture des fichiers musicaux sur le serveur DLNA

Vous pouvez partager les fichiers musicaux stockés sur le serveur de matériel certifié DLNA (ordinateur, smartphone, etc.) connecté à votre réseau domestique, et bénéficier du contenu à l'aide de cet appareil.

• À propos du format supporté, consultez "Formats des fichiers" ( 28)

Préparation

• Terminez la configuration réseau. ( 14)
• Connectez le périphérique à utiliser au même réseau que cet appareil.
• Ajoutez le contenu et le dossier aux bibliothèques du lecteur Windows Media® 11 ou 12 ou d'un smartphone, etc.

-La liste de lecture du lecteur Windows Media® peut afficher uniquement les contenus enregistrés dans ces bibliothèques. - Pour utiliser le lecteur Windows Media® pour la diffusion en flux (streaming), vous devez configurer à l'avance.

Lecture du contenu stocké sur le serveur DLNA en le contrôle de cet appareil

Vous pouvez écouter la musique stockée sur le serveur DLNA avec cet appareil (DMP—Digital Media Player pour Lecteur de support numérique) en contrôlant le serveur DLNA à l'aide de cet appareil.

1 Appuyez sur [LAN]

L'écran de sélection du serveur s'affichera.

2 Appuyez sur [, ] pour sélectionner un serveur DLNA sur le réseau puis appuyez sur [OK].

L'écran de sélection du contenu/dossier s'affichera. - Les dossiers/contenus peuvent être affichés dans un ordre différent de celui du serveur, en fonction de ses caractéristiques.

3 Appuyez sur [, ] pour sélectionner un élément puis appuyez sur [OK].

• S'il y a d'autres éléments, répétez cette étape.

Actions sur la télécommande

Arrêt	Appuyez sur [■].
Pause	Appuyez sur [▷/■]. • Appuyez de nouveau pour redémarrer la lecture.
Saut	Appuyez sur [◁] ou [▷] pour sauter une piste. • Si vous appuyez sur l'une de ces touches durant la pause, la lecture redémarrera.
Rechercheer	Durant la lecture ou la pause, appuyez et maintenez [◁] ou [▷].

Appuyez sur [RND].

Chaque fois que vous appuyez sur la touche:

On	Toutes les pistes du dossier sont répétées aléatoirement. • “RND ©” s'affiche.
Off	Désactive le mode de répétition aléatoireire.

Appuyez sur [o].

Chaque fois que vous appuyez sur la touche:

1-Track	Ne joue que la piste sélectionnée. • “1 → ” s'affiche.
All	Toutes les pistes du dossier sont répétées. • “ ➔ ” s'affiche.
Off	Désactive le mode répétition.

Lecture du contenu stocké sur le serveur DLNA en le contrôle à partir d'un DMC

En contrôlant un périphérique compatible DMC (Digital Media Controller pour Contrôleur de support numérique), vous pouvez écouter la musique stockée sur le serveur DLNA avec cet appareil (DMR—Digital Media Renderer pour Restituteur de support numérique).

2 Actionnez le dispositif compatible DMC et connectez-vous à cet appareil.

• Le nom de dispositif de cet appareil s'affichera ainsi "Technics SU-R1A" *1,2.
• Pour plus de détails sur la manière d'utiliser les dispositifs compatibles DMC, consultez le mode d'emploi des dispositifs ou du logiciel.

• Vous ne pouvez pas utiliser la répétition de lecture aléatoire avec d'autres modes de lecture.
• Lorsque vous utilisez un DMC, la lecture des autres sources audio s'arrête et la diffusion DLNA aura la priorité.
• Selon les contenus et l'équipement connecté, les commandes ou la lecture peuvent être impossibles. 1 “ _ ” symbolise une entrée unique pour chaque paramètre. 2 Le nom du périphérique peut être changé à partir de “Pour définir les paramètres liés au réseau”. (⇒ 14)

Utilisation iphone/ipad/ipod

Branchez-vous iPhone/iPad/iPod, vous pourrez écouter la musique stockée sur l'iPhone/iPad/iPod ou charger l'iPhone/iPad/iPod.

Compatible iphone/ipad/ipod

iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5 / iPhone 4s / iPhone 4 / iPhone 3GS / iPhone 3G

iPad Air / iPad (3e et 4e génération) / iPad 2 / iPad / iPad mini avec écran Retina / iPad mini

iPod touch (de la 2e à la 5e génération)

iPod nano (de la 3e à la 7e génération)

(a compter de septembre 2014)

• La compatibilité dépend de la version du logiciel. Mettez à jour votre iPhone/iPad/iPod avec le dernier logiciel avant de l'utiliser avec cet appareil.
• Veuillez prendre note que Panasonic n'accepte aucune responsabilité pour la perte de données et/ou d'information.
• Ne connectez pas les modèles suivants au port :
• iPod classic, iPod [4e (afficheur en couleur), et 5e (video) génération] iPod nano (1re génération) Un comportement inattendu peut se produire.
• Les résultats de l'opération peuvent être différents en fonction du modèle de l'iPhone/iPad/iPod ou de la version iOS.

Raccordement d'un iphone/ipad/ipod

Pour connecter un iPhone/iPad/iPod, utilisez le câble USB dédié (non fourni).

ex:

Écoute de la musique stockée sur un iphone/ipad/ipod

1. Branchez l'iPhone/iPad/iPod à l'appareil. 2. Appuyez sur [USB]. 3. Démarrez la lecture.

Actions sur la télécommande

Arrêt	Appuyez sur [■].
Pause	Appuyez sur [▷/■]. • Appuyez de nouveau pour redémarrer la lecture.
Saut	Appuyez sur [◇] ou [▷] pour sauter une piste.
Rechercheer	Durant la lecture ou la pause, appuyez et maintenez [◇] ou [▷].

• Il pourrait être nécessaire de sélectionner l'album, l'artiste, etc. sur l'iPhone/iPad/iPod.
• En fonction des modèles d'iPhone/iPad/iPod, certaines commandes sur la télécommande pourraient être impossibles.

Chargement d'un iphone/ipad/ipod

Avec l'appareil en marche, le chargement démarre lorsqu'un iPhone/iPad/iPod est raccordé à cet appareil.

• Le chargement n'est pas possible si cet appareil est éteint.
• Assurez-vous que l'appareil est en marche lorsque vous démarrez le chargement.
• eil en mode veille avant que l'iPhone/iPad/iPod soit opérationnel.
• Vérifiez l'iPhone/iPad/iPod pour voir si la batterie est complètement chargée. Une fois complètement chargée, retirez l'iPhone/iPad/iPod.
• Le chargement s'arrête lorsque la pile est complètement chargée. La pile se videra naturellement.

Utilisation airplay

AirPlay fonctionne sur iPhone, iPad, et iPod touch avec iOS 4.3.3 ou ultérieur, sur Mac avec OS X Mountain Lion ou ultérieur, et sur PC avec iTunes 10.2.2 ou ultérieur.

Préparation

• Terminez la configuration réseau. ( 14)
• Connectez le périphérique iOS ou le PC sur le même réseau que cet appareil.

1 iOS device : Démarrez l'application "Music" (ou iPod).

PC: Démarrez Tunes

2 Sélectionnez

Technics SU-R1A **1,2 à partir de l'icône AirPlay

• Contrôlez la configuration du volume avant de démarrer la lecture. (Lorsque AirPlay est utilisé pour la première fois, le volume peut être régler sur le maximum.)

3 Démarrez la lecture.

• La lecture démarrera avec un léger retard.

Actions sur la télécommande

Arrêt	Appuyez sur [■].
Pause	Appuyez sur [▷/■]. • Appuyez de nouveau pour redémarrer la lecture.
Saut	Appuyez sur [◁] ou [▷] pour sauter une piste.

• La lecture des autres sources audio s'arrête et la diffusion AirPlay aura la priorité.
• Le changement de volume sur le dispositif iOS ou iTunes sera appliqué à cet appareil. (Consultez l'iTunes Help pour connaître les paramètres nécessaires dans iTunes.)
• Avec certaines versions iOS et iTunes, il pourrait être impossible de redémarrer la lecture AirPlay si le sélection est changé ou si l'appareil est éteint, durant la lecture AirPlay. Dans ce cas, sélectionnez un dispositif différent à partir de l'icône AirPlay de Music App ou iTunes puis resélectionnez cet appareil comme sortie des enceintes.
• AirPlay ne fonctionnera pas en regardant des vidéos sur iTunes. 1 “ _ ” symbolise une entrée unique pour chaque paramètre. 2 Le nom du périphérique peut être changé à partir de “Pour définir les paramètres liés au réseau”. (⇒ 14)

Utilisation du périphérique USB

Vous pouvez écouter la musique stockée sur un périphérique USB.

• Cet appareil ne garantit pas la connexion avec tous les dispositifs USB.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.
• Cet appareil prend en charge l'USB 2.0 Full Speed.
• Les dispositifs USB peuvent ne pas être reconnus par cet appareil s'ils sont connectés en utilisant les choses suivantes:
• un concentrateur (hub) USB
• un câble d'extension USB
• Il est également possible d'utiliser des lecteurs/graveurs de carte USB.
• Cet appareil ne peut pas enregistrer de musique sur un périphérique USB.
• À propos du format supporté, consultez "Formats des fichiers" (⇒ 28)

Écoute de la musique stockée sur un périphérique USB

1 Branchez un périphérique USB à cet appareil.

ex:

2 Appuyez sur [USB].

3 Appuyez sur [, ] pour sélectionner un élément puis appuyez sur [OK].

• S'il y a d'autres éléments, répétez cette étape.

Actions sur la télécommande

Arrêt	Appuyez sur [■].
Pause	Appuyez sur [▷/■]. • Appuyez de nouveau pour redémarrer la lecture.
Saut	Appuyez sur [◇◇] ou [▷◇] pour sauter une piste. • Si vous appuyez sur l'une de ces touches durant la pause, la lecture redémarrera.
Rechercheer	Durant la lecture ou la pause, appuyez et maintenez [◇◇] ou [▷◇]. • Cette action peut ne pas être disponible pour certains formats.

Appuyez sur [RND].

Chaque fois que vous appuyez sur la touche:

On	Toutes les pistes du dossier sont répétées aléatoirement. • “RND Ⓒ” s'affiche.
Off	Désactive le mode de répétition aléatoire.

Appuyez sur [o].

Chaque fois que vous appuyez sur la touche:

1-Track	Ne joue que la piste sélectionnée. • “1 → ” s'affiche.
All	Toutes les pistes du dossier sont répétées. • “ → ” s'affiche.
Off	Désactive le mode répétition.

• Vous ne pouvez pas utiliser la répétition de lecture aléatoire avec d'autres modes de lecture.
• Vous pouvez utiliser la répétition de lecture avec la programmation de lecture.

Lecture du programme

Cette fonction permet de programmer un maximum de 24 plages.

Préparation

• Il n'est pas possible de programmer des pistes par déplacement des dossiers. Déplacez toutes les pistes que vous désirez programmer dans un seul dossier à l'avance.

1 Appuyez sur [PGM] en mode arrêt. L'écran "Program Mode" s'affichera. 2 Appuyez sur [OK] pour afficher l'écran de programmation. 3 Appuyez sur [, ] pour sélectionner la piste désirée. 4 Appuyez sur [OK].

• Effectuer les étapes 3 à 4 pour programmer d'autres plages.

5 Appuyer sur [▶/■] pour lancer la lecture.

• Pour revenir sur l'écran "Program Mode", appuyez sur [■].

Actions sur la télécommande

Arrêt	Appuyez sur [■]. • Le contentu programme est conservé.
Vérifie l'ordre programme	Appuyer sur [▲, ▲] en mode d'arrêt. • Pour revenir sur l'écran "Program Mode", appuyez sur [RETURN].
Ajout de pistes	Effectuez les étapes 3 et 4 en mode arrêt.
Effacer laforthèrence plage	Appuyer sur [CLEAR] en mode d'arrêt. • Il n'est pas possible de Sélectionner et d'effacer la piste programmée désirée.
Annuler le mode de lecture programmée	① Appuyer sur [PGM] en mode d'arrêt. • "Program Clear" s'affiche. ② Appuyez sur [▲, ▼] pour sélectionner "Yes" puis appuyez sur [OK]. • La mémoire du programme sera effacée.

• Le contenu du programme sera conservé aussi longtemps que la source d'entrée est paramétrée sur "USB".
• La mémoire du programme sera effacée :

Lorsque le périphérique USB est débranché. - Lorsque l'appareil est mis en mode veille ou en mode arrêt. - Vous pouvez utiliser la programmation de lecture avec la répétition de lecture.

Utilisation d'un ordinateur, etc.

Vous pouvez raccorder l'entrée audio numérique [PC] et un ordinateur, etc. à l'aide d'un câble USB et écouter la musique présente sur l'ordinateur, etc. avec cet appareil.

• A propos du format supporté, consultez "Formats des fichiers" ( 28)

Pour raccorder un ordinateur

Avant de raccorder un ordinateur, suivez les étapes suivantes.

• Consultez ce qui suit pour connaître les versions recommandées du système d'exploitation de votre ordinateur : - Windows Vista, Windows 7, Windows 8, Windows 8.1 - OS X 10.7, 10.8, 10.9, 10.10 ① Téléchargez et installez le pilote dédié sur l'ordinateur. (Uniquement pour Windows OS) Téléchargez et installez le pilote dédié à partir du site ci-dessous. www.technics.com/support/ ② Téléchargez et installez l'appli dédiée "Technics Audio Player" (gratuite) sur votre ordinateur. (Commune à Windows et à OS X) Téléchargez et installez l'appli dédiée à partir du site ci-dessous. www.technics.com/support/

(a compter de novembre 2014)

Pour écouter le son d'un ordinateur, etc.

1 Débrancher le cordon d'alimentation secteur. 2 Raccordez cet appareil et un ordinateur, etc.

PC, etc.

3 Branchez le cordon d'alimentation secteur à cet appareil et mettez la touche marche/arrêt de cet appareil sur la position [—U/I]. (⇒ 12) 4 Appuyez sur [PC]. 5 Utilisez l'ordinateur, etc. pour la lecture.

Réglage du son

L'effet sonore suivant peut être ajouté à la sortie audio.

Écoute d'un son plus naturel (remastérisation)

Le remastérisation élargit la bande de lecture et permet d'obtenir une profondeur de bits supérieure pour réproduire un son naturel et expansif proche de la musique originale.

• Le réglage d'usine par défaut est "Off".

Appuyez sur [RE-MASTER] pour sélectionner "On"/"Off".

Mode direct

Cet appareil peut transmettre les signaux d'entrée sans les faire passer à travers son processeur de signal numérique (DSP), en passant par le plus court chemin possible. Cela permet une reproduction fidèle et de haute qualité du son d'origine.

• Le réglage d'usine par défaut est "Off".

Appuyez sur [DIRECT] pour sélectionner "On"/"Off".

Réglage de la fréquence d'échantillonnage

Vous pouvez définir la limite supérieure de la plage de la fréquence d'échantillonnage de sortie. Notez que la plage qui peut être traitée est différente en fonction de l'amplificateur ou du convertisseur D/A. Pour avoir plus de détails, consultez le mode d'emploi du périphérique raccordé.

• Le réglage d'usine par défaut est "32kHz-192kHz".

Préparation

• Paramétrez "Digital Output" sur "On".

1 Appuyez sur [SETUP]. 2 Appuyez plusieurs fois sur [, ] pour sélectionner "D. Output fs" puis appuyez sur [OK]. 3 Appuyez sur [, ] pour sélectionner un élément puis appuyez sur [OK]. - Vous pouvez sélectionner une fréquence d'échantillonnage de 96 kHz ou de 192 kHz.

Minimiser la distorsion audio

S'il y a une déformation sonore lorsque vous utilisez les entrées audio analogiques, mettez l'atténuateur sur "On".

• Le réglage d'usine par défaut est "Off".

1 Appuyez sur [SETUP]. 2 Appuyez plusieurs fois sur [, ] pour sélectionner "Attenuator" puis appuyez sur [OK]. 3 Appuyez sur [, ] pour sélectionner "LINE1" ou "LINE2". 4 Appuyez sur [▲, ▼] pour sélectionner “On” puis appuyez sur [OK].

Sortie désactivée

Désactiver la sortie audio des prises non utilisées minimise les parasites et permet une qualité audio plus élevée. - Le réglage d'usine par défaut est "On". 1. Appuyez sur [SETUP].

Pour désactiver la sortie audio numérique :

Appuyez plusieurs fois sur [, ] pour sélectionner "Digital Output" puis appuyez sur [OK].

Pour désactiver la sortie audio analogue :

Appuyez plusieurs fois sur [, ] pour sélectionner "Analog Output" puis appuyez sur [OK].

Pour désactiver la sortie du système (SE-R1):

Appuyez plusieurs fois sur [, ] pour sélectionner "Digital Link" puis appuyez sur [OK].

Appuyez sur [, ] pour sélectionner "Off" puis appuyez sur [OK].

• Pour activer de nouveau la sortie, sélectionnez "On".

• Selon la source musicale que vous écoutez, le paramètre appliqué peut être moins efficace.
• Selon la source musicale que vous écoutez, il peut être impossible d'atteindre la qualité audio et l'effet de champ sonore désirés. Dans ce cas, désactivez la fonction.
• Ni la Remastérisation ni le mode Direct mode ne peuvent être paramétrés sur "On".
• Lorsque "Digital Output", "Analog Output" et "Digital Link" sont paramétrés sur "Off", aucun son n'est produit.
• Lorsque la prise d'un casque est branchée, même si "Analog Output" est sur "Off", il n'est pas possible de désactiver la sortie audio analogue.
• Si cela prend du temps pour reproduire le son lorsque vous avez réglé la qualité du son.

Minuterie d'arrêt différé

La minuterie d'arrêt différé peut passer l'appareil en mode veille après une durée définie.

Appuyez sur [SLEEP].

Chaque fois que vous appuyez sur la touche : "30 minutes" "60 minutes" "90 minutes" "120 minutes" ↑ "Off"

• Vous pouvez également paramétrer la minuterie d'arrêt différé en sélectionnant "SLEEP" à l'aide de l'écran de menu.

Fonction d'arrêt automatique

Cet appareil est conçu pour conserver et économiser sa consommation d'énergie. L'appareil passera automatiquement en mode veille s'il n'émet aucun son et s'il n'est pas utilisé pendant environ 20 minutes.

• Le réglage d'usine par défaut est "On".

Pour annuler cette fonction

1 Appuyez sur [SETUP]. 2 Appuyez plusieurs fois sur [, ] pour sélectionner "AUTO OFF" puis appuyez sur [OK]. 3 Appuyez sur [, ] pour sélectionner "Off" puis appuyez sur [OK].

• La fonction d'arrêt automatique marche sauf si vous la désactivez, même si vous éteignez et remettez en marche cet appareil.

Mise à jour du logiciel

À l'occasion, Panasonic édite un micrologiciel actualisé de cet appareil qui peut ajouter ou améliorer la manière de fonctionner d'un accessoire. Ces mises à jour sont disponibles gratuitement.

• Pour avoir des informations sur les mises à jour (fonctionnalités nouvelles ou améliorations), visitez le site Web suivant : www.technics.com/support/firmware/

Préparation

• Connectez cet appareil au réseau. ( 14) - Assurez-vous que le réseau est connecté à internet.

1 Appuyez sur [SETUP]. 2 Appuyez plusieurs fois sur [, ] pour sélectionner "F/W Update" puis appuyez sur [OK]. 3 Appuyez sur [, ] pour sélectionner “Yes” puis appuyez sur [OK].

Ne débranchez pas le cordon d'alimentation secteur ou ne mettez pas la touche marche/arrêt de l'appareil sur la position [■OFF] si un des messages suivants est affiché.

• Pendant le traitement de la mise à jour, aucune autre opération ne peut être effectuée.
• Si la mise à jour s'est effectuée avec succès, "Success" s'affiche. 4 Une fois que "Success" s'est affi

• S'il n'y a aucune mise à jour, "No Need" s'affiche après l'étape 3.
• Le téléchargement demande plusieurs minutes. Cela pourrait prendre plus de temps ou ne pas fonctionner correctement en fonction de l'état de la connexion.

Vérification de la version du firmware et du numéro de modèle

1. Appuyez sur [SETUP]. 2. Appuyez plusieurs fois sur [, ] pour sélectionner "F/W Version" puis appuyez sur [OK]. - Appuyez sur [OK] pour quitter.

Code de la télécommande

Si un autre équipement répond à la télécommande fournie, changez le code de la télécommande. - Le réglage d'usine par défaut est "Mode 1".

Pointez la télécommande vers cet appareil, puis appuyez sur [OK] et la touche numérique pendant au moins 4 secondes.

• Lorsque le code de la télécommande est changé, le nouveau code est indiqué sur l'afficheur pendant quelques secondes.

[OK] + [1]	Réglez le code sur “Mode 1”
[OK] + [2]	Réglez le code sur “Mode 2”

Modification de l'encodage d'un jeu de caractères

Vous pouvez modifier l'encodage des caractères du nom de la piste, du nom de l'artiste et des autres informations s'ils ne sont pas affichés comme ils devraient l'être.

• Le réglage d'usine par défaut est "Type 1()".

1. Appuyez sur [SETUP]. 2. Appuyez plusieurs fois sur [Δ, ∇] pour sélectionner "E Asian Character" puis appuyez sur [OK]. 3. Appuyez sur [▲,▼] pour sélectionner "Type 1()"/"Type 2()" puis appuyez sur [OK].

Type 1(日本)	La priorité est donné au japonais.
Type 2(简体字)	La priorité est donné au chinois (simplifié).

Utilisation de la fonction de contrôle du système

Vous pouvez lier automatiquement cet appareil au SE-R1 et les commander facilement à l'aide de la télécommande.

Préparation

① Branchez cet appareil et le SE-R1 à l'aide des câbles du contrôle de système. (⇒ 9) ② Mettez le sélecteur d'entrée du SE-R1 sur [DIGITAL]. ③ Mettez la touche marche/arrêt de cet appareil et du SE-R1 sur la position [ON]. ④ Si "Digital Link" est sur "Off", modifiez en mettant le paramètre sur "On".

Passez simultanément cet appareil et le modèle SE-R1 sur marche/veille

• Si vous dirigez la télécommande vers cet appareil et que vous appuyez sur [♂] lorsque cet appareil et le SE-R1 sont en mode veille, cet appareil et le SE-R1 seront mis en marche simultanément.
• Si vous pointez la télécommande vers cet appareil et que vous appuyez sur [ô] lorsque cet appareil et le modulo SE-R1 sont en marche, cet appareil et le modulo SE-R1 passeront simultanément en mode veille.

Mesure des caractéristiques de l'amplificateur et correction de sa sortie

Vous pouvez commander à l'aide de la télécommande de cet appareil.

Vous pouvez régler la tonalité du SE-R1 avec cet appareil. Chaque plage tonale (Grave/Médium/Aigu) peut être réglée.

1 Appuyez sur [SETUP]. 2 Appuyez plusieurs fois sur [, ] pour sélectionner "Tone Control" puis appuyez sur [OK]. 3 Appuyez sur [, ] pour sélectionner "On (adjustment)" puis appuyez sur [OK]. 4 Appuyez sur [, ] pour sélectionner "BASS" (Graves), "MID" (Médius) ou "TREBLE" (Aigus). 5 Appuyez sur [, ] pour régler le niveau puis appuyez sur [OK].

• Chaque niveau peut être réglé entre “-10” et “+10”.

• Pour avoir des informations sur les modèles SE-R1, veuillez consulter leur mode d'emploi.

Avant de contacter l'assistance, effectuez les contrôles suivants. Si vous avez des doutes sur certains points, ou si les solutions fournies dans le guide suivant ne permettent pas de trouver une solution, contactez votre revendeur pour connaître la marche à suivre.

Accumulation de chaleur de cet appareil.

• Cet appareil chauffe lorsqu'il est utilisé pendant longtemps. Ceci ne doit causer aucune inquiétude.

Le dernier micrologiciel est-il installé?

• Panasonic améliore de façon constante le firmware de l'appareil afin de s'assurer que ses clients bénéficient d'une technologie de pointe. (⇒ 22)

Pour remettre tous les paramètres sur leurs réglages d'usine par défaut

Si l'une des situations suivantes se produit, réinitialisez la mémoire:

• Aucune réponse lorsque les touches sont actionnées.
• Si vous désirez effacer et réinitialiser le contenu de la mémoire.

① Appuyez sur [SETUP]. ② Appuyez plusieurs fois sur [▲,▼] pour sélectionner "Initialization" puis appuyez sur [OK]. ③ Appuyez sur [▲,▼] pour sélectionner “Yes” puis appuyez sur [OK]. ④ Appuyez sur [▲,▼] pour sélectionner “Yes” puis appuyez de nouveau sur [OK].

Un son de "bourdonnement" peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur ou une lumière fluorescente se trouve près des câbles. Conservez les autres appareils et cordons loin des câbles de cet appareil.

Pas de son.

• Vérifiez le volume du périphérique raccordé (amplificateur, etc.).
• Vérifiez pour voir si le branchement des câbles aux prises d'entrée et de sortie est incorrect. Si c'est le cas, éteignez cet appareil et rebranchez correctement les câbles.
• Vérifiez pour voir si la source d'entrée correcte est sélectionnée.
• Insérez les connecteurs des câbles à raccorder complètement.
• Lorsque "Digital Output", "Analog Output" et "Digital Link" sont sur "Off", aucun son ne sera produit. Changez le paramètre de la sortie qui doit être utilisé pour "On". ( 20)
• La lecture d'un contenu multicanal n'est pas prise en charge.
• L'entrée audio numérique de cet appareil peut uniquement décoder les signaux PCM (LPCM) linéaires. Pour plus de détails, consultez le mode d'emploi du dispositif raccordé.

Le son est coupé.

• En fonction de votre environnement, le son peut être coupé durant la lecture. Vérifiez le mode d'emploi du périphérique raccordé et la connexion au périphérique.

La lecture ne démarre pas.

• En fonction de votre environnement ou des périphériques raccordés, cela peut prendre un certain temps.

La fonction de contrôle de système ne marche pas.

• Branchez les câbles aux prises LR correspondantes de cet appareil et du SE-R1.

L'appareil s'eteint automatiquement.

• Est-ce que la fonction d'arrêt automatique est active? ( 21)

Impossible de se connecter au réseau.

• Vérifiez les paramètres et la connexion réseau. (⇒ 14)

Impossible de se connecter à l'appareil.

• Assurez-vous que la fonction multicast du routeur sans fil est active. Assurez-vous que le périphérique et l'appareil sont connectés au même réseau. (⇒ 14)
• Rebranchez le périphérique compatible au réseau puis raccordez-le de nouveau à cet appareil.
• Éteignez cet appareil et remettez-le en marche, puis raccordez-le de nouveau à cet appareil.

Le son est coupé.

• L'utilisation simultanée d'autres dispositifs à 2,4 GHz, tels que les fours à micro-onde, les téléphones sans fil, etc. peut causer des coupures de connexion. Augmente la distance entre cet appareil et ces dispositifs.
• Si plusieurs dispositifs sans fil sont utilisés simultanément sur le même réseau sans fil que cet appareil, essayez d'éteindre les autres dispositifs ou de réduire leur utilisation du réseau sans fil.
• Si la lecture s'arrête, vérifie l'état de la lecture sur le périphérique.

Utilisation impossible.

• Choisissez "USB" comme source d'entrée.
• Contrôlez que l'iPhone/iPad/iPod est connecté correctement.
• Reconnectez l'iPhone/iPad/iPod ou essayez de redémarrer l'iPhone/iPad/iPod.
• La batterie de l'iPhone/iPad/iPod est épuisée. Chargez l'iPhone/iPad/iPod et faites-le de nouveau fonctionner.

L'iphone/ipad/ipod ne se charge pas.

Assurez-vous que l'appareil est en marche lorsque vous démarrez le chargement.

• Lorsque vous chargez un iPhone/iPad/iPod dont la batterie est complètement épuisée, ne mettez pas cet appareil en mode veille avant que l'iPhone/iPad/iPod soit opérationnel.

Impossible de lire la clé USB ou son contenu.

• Le format de la clé USB ou son contenu n'est pas compatible avec cet appareil. (⇒ 28)

Il n'y a aucune réponse lorsque [▶/■] est actionné.

• Déconnectez le périphérique USB puis reconnectez-le. Sinon, éteignez et rallumez l'appareil.

La clé USB à mémoire flash est lente.

• La lecture d'un fichier volumineux ou d'une clé USB à mémoire flash de grande capacité peut prendre du temps.

L'ordinateur ne reconnait pas cet appareil.

• Vérifiez l'environnement d'exploitation. (⇒ 19)
• Redémarrez l'ordinateur, éteignez et mettez en marche cet appareil, puis rebranchez le câble USB.
• Utilisez un autre port USB de l'ordinateur.
• Installez le pilote dédié si vous utilisez un ordinateur avec Windows.

Impossible de trouver des fichiers musicaux stockés sur l'ordinateur.

• Lorsque vous écoutez des fichiers musicaux sur un réseau, ceux qui ne sont pas enregistrés sur leur serveur réseau ne sont pas affichés. Pour plus de détails, consultez le mode d'emploi de votre serveur. (⇒ 28)

La télécommande ne fonctionne pas correctement.

• Pour éviter les interférences, veillez à ne placer aucun objet devant le capteur de signal. (⇒ 7)
• Changez le code de la télécommande si aucun appareil ne réagit à cette télécommande. (⇒ 22)

AUTO OFF

• L'appareil n'a pas été utilisé pendant environ 20 minutes et passera en mode veille au bout d'une minute. Appuyez sur n'importe quelle touche pour l'annuler.

L'appareil contrôle l'iPhone/iPad/iPod/USB connecté.

• Le téléchargement du firmware a échoué. Appuyez sur n'importe quelle touche pour quitter. Veuillez réessayer plus tard.
• Le serveur est introuvable. Appuyez sur n'importe quelle touche pour quitter. Assurez-vous que le réseau sans fil est connecté à internet.

• Le dossier sélectionné est vide. Déplacez les pistes dans le dossier et réessayez.
• Le serveur n'est pas détecté sur le réseau. Vérifiez si le serveur est connecté au même réseau que cet appareil, et réessayez de le connecter à cet appareil. (⇒ 15)

• Une opération incorrecte a été effectuée. Lisez les instructions et essayez encore.

"Mise à jour du logiciel" (⇒ 22)

• Il y a un problème avec cet appareil.
• Est-ce que le volume est extrêmement élevé ? Si oui, baissez le volume.
• Est-ce que cet appareil se trouve dans un endroit extrêmement chaud ?

Si oui, mettez cet appareil dans un endroit plus frais et attendez quelques instants puis essayez de le remettre en marche.

Si le problème persiste, notez le numéro affiché, débranchez le cordon d'alimentation secteur et consultez votre revendeur.

• Cet appareil n'est pas connecté au réseau.

Contrôlez la connexion réseau. ( 14)

• La fonction que vous avez essayé d'utiliser n'est pas disponible avec la configuration actuelle. Vérifiez les étapes et les paramètres.

• Le son provenant de l'entrée audio analogue en cours d'utilisation est déformé. Sélectionnez "Attenuator", puis modifiez le paramètre de l'entrée audio analogue en cours d'utilisation en le mettant sur "On". (⇒ 20)

PGM full

• Il y a plus de 24 pistes programmées.

• Ceci s'affiche, par exemple, lorsque cet appareil est allumé/éteint. (Pendant 1 minute et 30 secondes max.)

• La télécommande et cet appareil utilisent des codes différents. Changez le code de la télécommande.
• Lorsque "Remote 1" s'affiche, appuyez sur [OK] et [1] pendant au moins 4 secondes.
• Lorsque "Remote 2" s'affiche, appuyez sur [OK] et [2] pendant au moins 4 secondes.

L'appareil contrôle le serveur DLNA sur le réseau.

• "PC", "AES", "COAX1", "COAX2", "COAX3" ou "OPT" est sélectionné, mais aucun périphérique n'est branché. Vérifiez le branchement avec le périphérique. ( 10,11)
• Les signaux audio, comme les composants de la fréquence d'échantillonnage, n'entrent pas correctement. - À propos du format supporté, consultez "Formats des fichiers" (⇒ 28)

• L'iPhone/iPad/iPod ou le périphérique USB consomme trop de courant. Débranchez l'iPhone/iPad/iPod ou le périphérique USB puis éteignez l'appareil et rallumez-le.

• Vous avez branché un iPhone/iPad/iPod ou un périphérique USB qui n'est pas pris en charge.
• Si l'iPhone/iPad/iPod est compatible, allumez-le avant de le connecter à cet appareil.
• Le format du fichier sur l'iPhone/iPad/iPod ou le périphérique USB n'est pas pris en charge. - A propos du format supporté, consultez "Formats des fichiers" ( 28)

Généralités

Alimentation électrique

AC 220 V à 240 V, 50/60 Hz

Consommation d'énergie

60 W

Consommation d'énergie en mode veille*

Environ 0,3 W

Consommation d'énergie en mode désactivé

Environ 0,3 W

Plage de température en fonctionnement

0^ C + 40^ C

Plage d'humidité de fonctionnement

35% à 80% RH (sans condensation)

Connecteur

Entrée analogue

Entrée LINE × 2

Prise jack

Entrée numérique

Entrée numérique AES/EBU

Entrée numérique coaxiale × 3

Entrée optionnelle

3 broches XLR

Prise jack

Prise optique

USB

USB avant

Connecteur type A

Capacité de mémoire du support

2 TB (max)

Nombre maximum de dossiers (albums)

Nombres maximum de fichiers (chansons)

Système de fichier

FAT16, FAT32

Alimentation du port USB

DC OUT 5 V 2,1 A (max)

USB arrête

Connecteur type B

Sortie analogique

BALANCED

3 broches XLR

UNBALANCED

Prise jack

Sortie numérique

Technics Digital Link

Sortie numérique AES/EBU

3 broches XLR

Sortie numérique coaxiale

Prise jack

Sortie optonumérique

Prise optique

Prise jack du casque

Stereo, 6,3 mm

Interface Ethernet

LAN

10 Base-T/100 Base-TX

USB-A

Le standard USB

USB 2.0 haut débit

USB Classe stockage de masse

PC (USB-B)

Le standard USB

USB 2.0 haut débit

USB Audio Class 2.0, Mode asynchrone

Mode contrôle DSD

• Ces caractéristiques peuvent être soumises à des changements sans avis préalable.
• La masse et les dimensions sont approximatives.
• Lorsque l'iPhone/iPad/iPod ne se charge pas

Formats des fichiers

Cet appareil prend en charge les formats de fichier suivants:

• Cet appareil ne prend pas en charge la lecture des fichiers musicaux protégés contre la copie.
• La lecture de tous les formats de fichier pris en charge par cet appareil n'est pas garantie.
• La lecture d'un fichier ayant un format qui n'est pas pris en charge par cet appareil peut causer un son saccadé ou des parasites. Dans ce cas, vérifie pour voir si cet appareil prend en charge le format du fichier.
• Cet appareil ne prend pas en charge la lecture VBR (Variable Bit Rate pour Taux d'échantillonnage variable).
• Certains périphériques connectés (serveurs) peuvent être en mesure de convertir les fichiers dont le format n'est pas pris en charge par cet appareil et de les reproduire. Pour avoir plus de détails, consultez le mode d'emploi de votre serveur.
• Les informations du fichier (fréquence d'échantillonnage, etc.) affichées par cet appareil et par le logiciel de lecture peuvent être différentes.

USB-A

Formats des fichiers	Extension	Fréquence d'échantillonnage	Débit Nombre de bits de quantification
MP3	.mp3	32/44,1/48 kHz	16 kbps à 320 kbps
AAC	.m4a/.aac	32/44,1/48/88,2/96 kHz	16 kbps à 320 kbps
WMA	.wma	32/44,1/48 kHz	16 kbps à 320 kbps
WAV	.wav	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
FLAC	.flac	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
AIFF	.aiff	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
ALAC	.m4a	32/44,1/48/88,2/96 kHz	16/24 bits
DSD	.dff/.dsf	2,8224/5,6448 MHz

PC (USB-B)*1

Formats des fichiers	Extension	Fréquence d'échantillonnage	Débit Nombre de bits de quantification
LPCM		32/44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32 bits
DSD	.dff/.dsf	2,8224/5,6448 MHz

LAN (DLNA)*2

Formats des fichiers	Extension	Fréquence d'échantillonnage	Débit Nombre de bits de quantification
MP3	.mp3	32/44,1/48 kHz	16 kbps à 320 kbps
AAC	.m4a/.aac	32/44,1/48/88,2/96 kHz	16 kbps à 320 kbps
WMA	.wma	32/44,1/48 kHz	16 kbps à 320 kbps
WAV	.wav	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
FLAC	.flac	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
AIFF	.aiff	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bits
ALAC	.m4a	32/44,1/48/88,2/96 kHz	16/24 bits
DSD	.dff/.dsf	2,8224/5,6448 MHz

1 Si vous téléchargez et installez l'appli dédiée, vous pouvez lire des fichiers de grands formats. (⇒ 19) Pour avoir plus de détails, consultez le mode d'emploi de l'appli. 2 La possibilité qu'a chaque fichier musical d'être lu sur votre réseau est déterminée par le serveur du réseau même si le format du fichier est présent dans la liste ci-dessus. Par exemple, si vous utilisez Windows Media® Player 11, tous les fichiers musicaux de l'ordinateur ne sont pas lisibles. Vous ne pouvez lire que ceux qui ont été ajoutés à la bibliothèque de Windows Media® Player 11.

• Toutes les informations ci-dessus sont celles en cours à avril 2017 et elles peuvent faire l'objet de mises à jour sans avis préalable. Pour avoir des informations sur les mises à jour, visitez le site Web ci-dessous. www.technics.com/support/firmware/

Conçu pour iPod® iPod iPhone iPod AirPlay

"Conçu pour iPod", "Conçu pour iPhone" et "Conçu pour iPad" significatifqu'un accessoirelectronique a été conçu pour se connecterpécifiquement à un iPod, un iPhone, ou un iPad, respectivement, et aétécertifié conforme par le concepteur aux normes de performance Apple.Apple décline toute responsabilité concernant le fonctionnement de cetappareil ou sa conformité aux normes de sécurité et de réglementation.Veuillez notes que l'utilisation de cet accessoire avec un iPod, un iPhone ouun iPad peut affecter la performance de la connexion sans fil.AirPlay, iPad, iPhone, iPod, iPod nano, iPod touch, et Retina sont desmarques commerciales d'Apple Inc., enregistrées aux États-Unis et dansles autres pays.IPad Air et iPad mini sont des marques commerciales de Apple Inc.

Mac et OS X sont des marques de commerce de Apple Inc., enregistréesaux Etats-Unis et dans d'autres pays.

Android est une marque commerciale de Google Inc.

DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, servicemarks, or certification marks of the Digital Living Network Alliance.

Technologie d'encodage du son MPEG Layer-3 brevetée par FraunhoferIIS et Thomson.

Windows et Windows Vista sont des marques déposées ou des marquescommerciales de Microsoft Corporation aux États-Unis et/ou dans d'autrespays.

Windows Media et le logo Windows sont soit des marques de MicrosoftCorporation, soit des marques déposées de Microsoft Corporation auxÉtats-Unis et/ou dans d'autres pays.Cet apparéil est protégé par certains droits de propriété intellectuelle deMicrosoft Corporation et de tiers. L'utilisation ou la distribution de cettetechnologie à l'extérieur de cet apparéil est interdite sans une licence deMicrosoft ou d'une filiale Microsoft autorisée et des tiers.

FLAC DecoderCopyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,2009 Josh CoalsonRedistribution and use in source and binary forms, with or withoutmodification, are permitted provided that the following conditions are met:- Redistributions of source code must retain the above copyright notice,this list of conditions and the following disclaimer.- Redistributions in binary form must reproduce the above copyrightnotice, this list of conditions and the following disclaimer in thedocumentation and/or other materials provided with the distribution.- Neither the name of the Xiph.org Foundation nor the names of itscontributors may be used to endorse or promote products derived fromthis software without specific prior written permission.THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS ANDCONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIEDWARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIEDWARRANTIES OF MERCHANTABILITY AND FITNESS FOR APARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT,INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIALDAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCEDUREMENT OFSUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, ORPROFITS; OR BUSINESS INTERVENTION) HOWEVER CAUSED ANDON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICTLIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE)ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IFADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Sadan annuller du dette fonction

Tact pour ditt val avenna produit.
