MODE D'EMPLOI SPE 80 A AEG

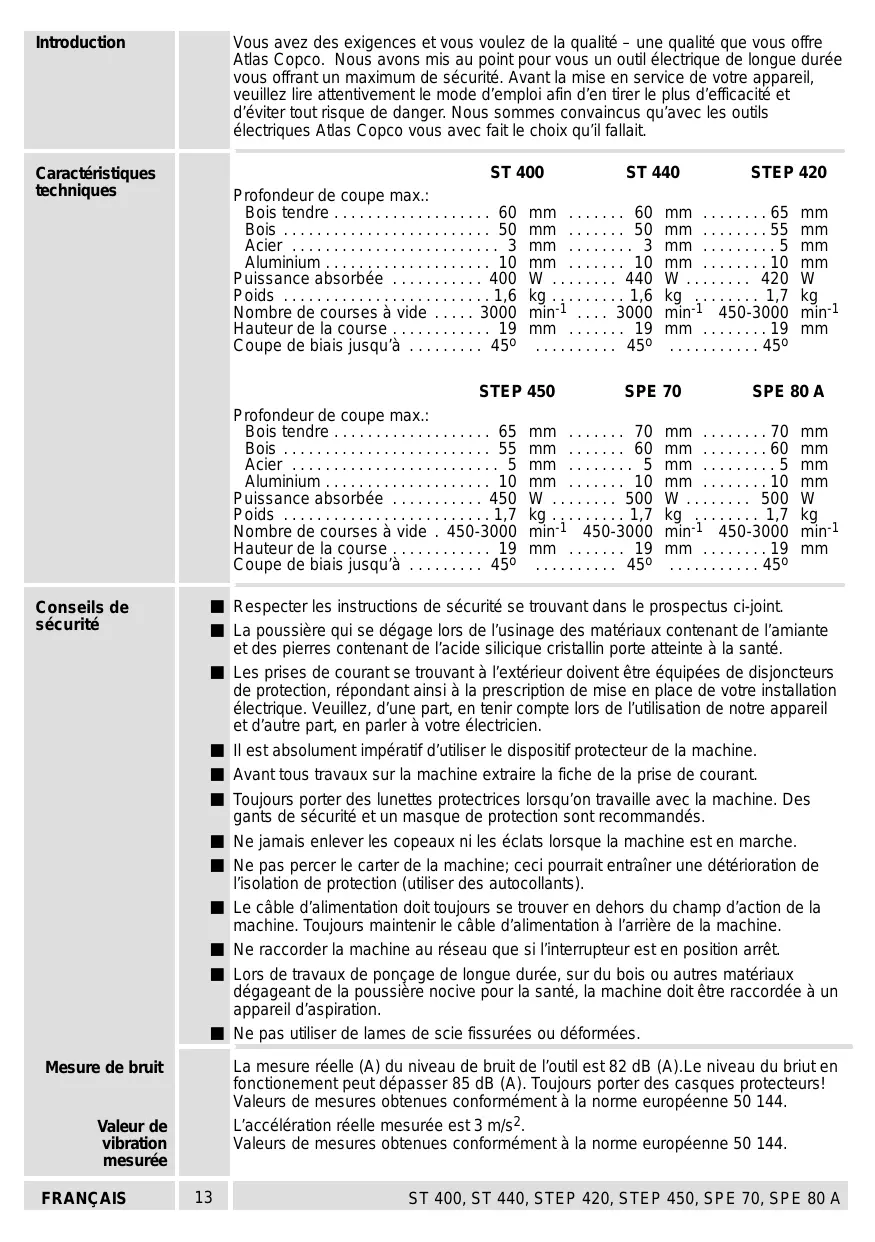

Introduction Caractéristiques techniques Mesure de bruit Valeur de vibration mesurée FRANÇAIS
Vous avez des exigences et vous voulez de la qualité - une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outl électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuilez lire attentivement le mode d'emploi afin d'en tirer le plus d'efficacité et d'éviter tout risque de danger. Nous sommes convaincus qu'avec les outils électiques Atlas Copco vous avec fait le choix qu'il fallait
ST 400 ST 440 STEP 420
Profondeur de coupe max Bois tendre . Bois .... Acier ... Aluminium ; Puissance absorbée Poids .…... Nombre de courses à vide : Hauteur de la course . Coupe de biais jusqu'à" Profondeur de coupe max : Bois tendre Bois .... Acier ... Aluminium | Puissance absorbée : : Poids LT kg: 7 kg 1,7 Nombre de courses à vide . 450-3000 mini 450- 3060 mini 450-3000 mini Hauteur de la course . .. 19 mm. mm. Coupe de biais jusqu 450 Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint La poussière qui se dégage lors de l'usinage des matériaux contenant de l'amiante etdes pierres contenant de l'acide silicique cristallin porte atteinte à la santé. Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescripfion de mise en place de voire installation électrique. Veuillez, d'une part, en tenir compte lors de l'utilisation de notre appareil et d'autre part, en parler à votre électricien. Il est absolument impératif d'utiliser le dispositif protecteur de la machine. Avant tous travaux sur la machine extraire la fiche de la prise de courant. Toujours porter des lunettes protectices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l'isolation de protection (utiliser des autocollants). Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine. Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt Lors de travaux de ponçage de longue durée, sur du bois ou autres matériaux dégageant de la poussière nocive pour la santé, la machine doit être raccordée à un appareil d'aspiration. Ne pas utiliser de lames de scie fissurées ou déformées. La mesure réelle (A) du niveau de bruit de l'outil est 82 dB (A).Le niveau du briut en fonctionement peut dépasser 85 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144. L'accélération réelle mesurée est 3 m/s2. Valeurs de mesures obtenues conformément à la norme européenne 50 144. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Utilisation La scie sauteuse coupe le bois, la matière synthétique et le métal. Elle permet les coupes droites, de biais, de courbes et de découpes intérieures. Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale. Branchement secteur Nos machines fonctionnent uniquement sur courant altematif monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 etCEE 20. Antiparasitage selon normes européennes EN 55014. Description Le dispositif d'aspiration des copeaux dégage la coupe, ce qui est particulièrement appréciable lors du sciage devant être effectué selon un tracé Le bouton de réglage permet de régler sans à-coups le nombre de courses (nombre de mouvements effectués par la lame de scie en une minute).(pas sur ST 400, ST 440) Capot transparent décalable, prévu pour l'aspiration optimale des copeaux. Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois. (accessoire*) Afin de permettre la réalisation d'une coupe de biais, la semelle doit être inclinée des deux côtés à 45°, Elle doit être décalée vers l'arrière lorsqu'on désire effectuer des coupes en plongée et un sciage à proximité des bords. La compensation des vibrations se traduit par une coupe très calme grâce aux contrepoids antagonistes au niveau du coulisseau. FRANÇAIS 14 La forme de l'interrupteur de marche/arrêt est telle, qu'il peut être utlisé en position avant ou arrière de la poignée. En marche continue, l'interrupteur de marche/arrêt peut être maintenu en position au moyen de blocage. | Canal d'aspiration intégré pour le raccordement d'un dispositif d'aspiration des copeaux.
Logement pour une lame de scie additionnelle Le mécanisme pendulaire intégré augmente le rendement de coupe. Du fait de son mouvement pendulaire, la lame de scie n'est pressée contre le matériau qu'au moment du déplacement vers l'arrière course de travail et elle est soulevée du matériau pendant le déplacement vers l'avant. Résultat: meilleure éjection des copeaux, diminution du frottement - > augmentation de la performance de coupe. Le mouvement pendulaire peut être réglé au moyen du commutateur ce qui permet de l'adapter aux différents matériaux. (pas sur ST 400, ST 440) Modifications: Les textes, les ilustrations et les données techniques correspondent à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Mise en place de la lame de scie Réglage de la semelle Mise en marche/arrêt FRANÇAIS
Avant tous travaux sur la machine extraire la fiche de la prise de courant. Pousser le capot transparent vers le bas, afin d'accéder plus facilement à la vis de blocage. Desserrer d'environ 2 tours la vis de blocage au moyen de la clé hexagonale intérieure placée au niveau de la semelle. Placer la lame de scie dans la fente du galet d'appui et I lintroduire dans le coulisseau jusqu'à concurrence de sa butée: les deux épaulements de la lame de scie (© doivent venir en contact avec le collet du coulisseau {voir figure) Resserrer la vis de blocage. Vérifier le positionnement correct de la lame de scie {ne pas oublier de porter des gants de protection!) La semelle peut être inclinée, repoussée ou décalée. inclinaison <> coupes inclinées (coupe de biais). Pour ce faire, desserrer la vis de réglage, sortir la semelle du cran, l'encranter à l'angle souhaité (150, 309, 450) et resserrer la vis de réglage. Les autres angles sont réglables en dehors de la plage d'encrantement. L'angle peut être lu Sur le cadran: Pour les coupes de biais précises, exécuter préalablement un coupe d'essai. Repoussementæ> coupes en plongée avec longue lame de scie. Pour ce faire, desserrer la vis de réglage, repousser la semelle vers l'aière et resserrer la vis de réglage. Dans cette position, la semelle est fixée en position 0 Décalage +> coupes en plongée avec courte lame de scie et coupes à proximité des bords. Pour ce faire, desserrer la vis de réglage, décaler la semelle vers l'arrière et serrer la vis de réglage dans le trou arrière. Dans cette position, la semelle est également décalable en sens longitudinal. Marche momentanée Mise en marche: appuyer sur l'interrupteur Marche/Arrêt Arrêt: lâcher l'interrupteur Marche/Arrêt Marche continue Mise en marche: appuyer d'abord sur l'interrupteur marche/arrêt puis sur le bouton de blocage, lâcher l'interrupteur marche/arrêt. Arrét: appuyer sur l'interrupteur marche/arrêt et lâcher. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Réglage du nombre de courses (uniquement sur STEP 420 STEP 450 SPE 70 SPE 80 A) Réglage du mouvement ndulaire uniquement sur STEP 420 STEP 450 SPE 70 SPE 80 A) Aspiration des copeaux FRANÇAIS
Le bouton de réglage permet de régler sans à-coups le nombre de courses {nombre de mouvements effectués par la lame de scie en une minute). Le bouton de réglage porte les lettres À … G qui signifient ombre de courses le plus faible À = Nombre de courses le plus élevé Le régime des courses, approprié au matériau à usiner, est spécifié sur le tableau suivant. ll vous suffit d'ajuster la lettre correspondante sur le bouton de réglage. Matériau à scier Nombre de courses Bois Acier Aluminium Caoutchouc >000
Lors du réglage du mouvement pendulaire, la pénétration des dents de la lame de scie est augmentée ou diminuée, Règle approximative applicable: Matériaux tendres Grand mouvement pendulaire Matériaux durs Petit mouvement pendulaire ou pas de mouvement pendulaire Surface de coupe soignée Pas de mouvement pendulaire Les mouvements pendulaires appropriés sont indiqués sur le tableau ci-dessous et se règlent au moyen du commutateur pendulaire Matériau Degré pendulaire - ll Bois 1 Matière synthétique | Aluminium 0- Acier 0 Céramique 0 Caoutchouc 0 Les degrés pendulaires proposés sur le tableau ne sont bien entendu que des valeurs indicatives et approximatives! Le réglage pendulaire au moyen du commutateur peut tout aussi avoir lieu lorsque la machine est en marche N'utliser la machine qu'en liaison avec un dispositif d'aspiration approprié des copeaux. Le 9 intérieur normalisé du canal d'aspiration intégré est de 30 mm. Pour permettre le branchement sur un aspirateur ménager ou un aspirateur à sec/liquide Atlas Copco, utiliser le tuyau d'aspiration Atlas Copco (N° 4932 3304 12) faisant partie du programme d'accessoires. introduire intégralement le tuyau d'aspiration dans le canal en lui appliquant un mouvement de rotation. Pousser le capot transparent vers le bas, afin d'obtenir une aspiration optimale de ia sciure. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Conseils pratiques Conseils { Sciage de tôles Réalisation de découpes intérieures Pare-éclats (accessoire*) FRANÇAIS
Régler le nombre de courses et mouvements pendulaires en fonction du matériau à scier. Appliquer la partie avant de la semelle sur le matériau à scier et brancher la machine Appuyer la machine sur le matériau à scier (pression appliquée du haut) et la guider le long de la ligne de coupe. Ne pas excercer une pression de coupe excessive. Une pression légère sur la lame de scie est amplement suffisante pour garantir une progression optimale de la scie: Lorsque l'on doit scier selon un tracé, se servir du repère placé sur le pare-éclats
afin de faciliter l'orientation. Afin d'assurer une coupe rectligne, fixer une barrette sur le matériau pour faire office de butée ou encore, utliser une butée parallèle (accessoire). Lorsqu'on doit effectuer des coupes inclinées (coupes de biais), il convient alors de décaler la semelle. S'il s'agit de scier à proximité des bords, amener la semelle dans la position la plus arrière. Afin d'éviter l'effet de ressort, fixer les tôles sur un morceau de bois. Si l'on doit scier du métal, utiliser un liquide réfrigérant le long de la ligne de coupe (huile, pétrole). Le sciage en plongée n'est possible que dans des matériaux tendres (bois, matériaux de construction légers pour les murs). Si les matériaux sont plus durs (métaux), une percée plus importante doit être faite au moyen de la lame. Afin d'obtenir un angle de coupe favorable pour le sciage en plongée, déplacer la semelle dans sa position la plus arrière. (voir chapitre “Réglage de la semelle”) Le mouvement pendulaire doit être amené sur "0" sur le commutateur sélecteur. Le bord avant de la semelle doit être placé sur le point de coupe, alors que la machine est débranchée. Brancher la machine et introduire la lame prudemment dans le matériau. Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois. introduire le pare-éclats sur la semelle comme le montre la figure, c'est-à-dire côté lisse vers le bas (possible uniquement en position avant de la semelle) +Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Butée parallèle avec guidage circulaire (accessoire*) Utilisation en tant que butée parallèle Utilisation en tant que guidage circulaire Patin en matière synthétique (accessoire*) Montage Démontage Entretien FRANÇAIS A l'aide du guide parallèle et circulaire, on peut réaliser des coupes parallèles de 0 - 200 mm et circulaires de 100 - 400 mm. Utiliser des lames de scie sauteuse avoyées. +Ces pièces ne font pas partie de la livraison. Il s’agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires. La face d'arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l'éclisse de la semelle et être fixée au moyen de la vis à garret. [La butée parallèle doit être introduite du côté correspondant pour permettre les coupes à gauche ou à droite. La face d'arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l'éclisse de la semelle et être fixée au moyen de la vis à garret. Visser le guidage circulaire dans la butée parallèle [Veiller à ce que la lame de scie forme une seule ligne avec le guidage circulaire, c'est-à-dire, que cet ensemble soit en alignement. Pour des surfaces sensibles utiliser le patin de crosse en matière plastique. +Ces pièces ne font pas partie de la livraison. Il s’agit là de compléments proposés pour votre machine et énumérés dans le catalogue d'accessoires. Monter le patin de crosse en matière plastique devant, puis faire encliqueter les languettes dans le plateau de base derrière. Plier les deux languettes vers l'extérieur et enlever le patin de crosse en matière plastique. Pour d'autres accessoires, consulter notre catalogue. Afin de garantir une disponibilité de service permanente, il est recommandé de faire contrôler une fois par an les balais (charbons) auprès d'un service après-vente AEG. N'utiiser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AËG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chifres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden. 18 ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux reglementations 98/37/CE,
