MANUALE UTENTE SPE 80 A AEG

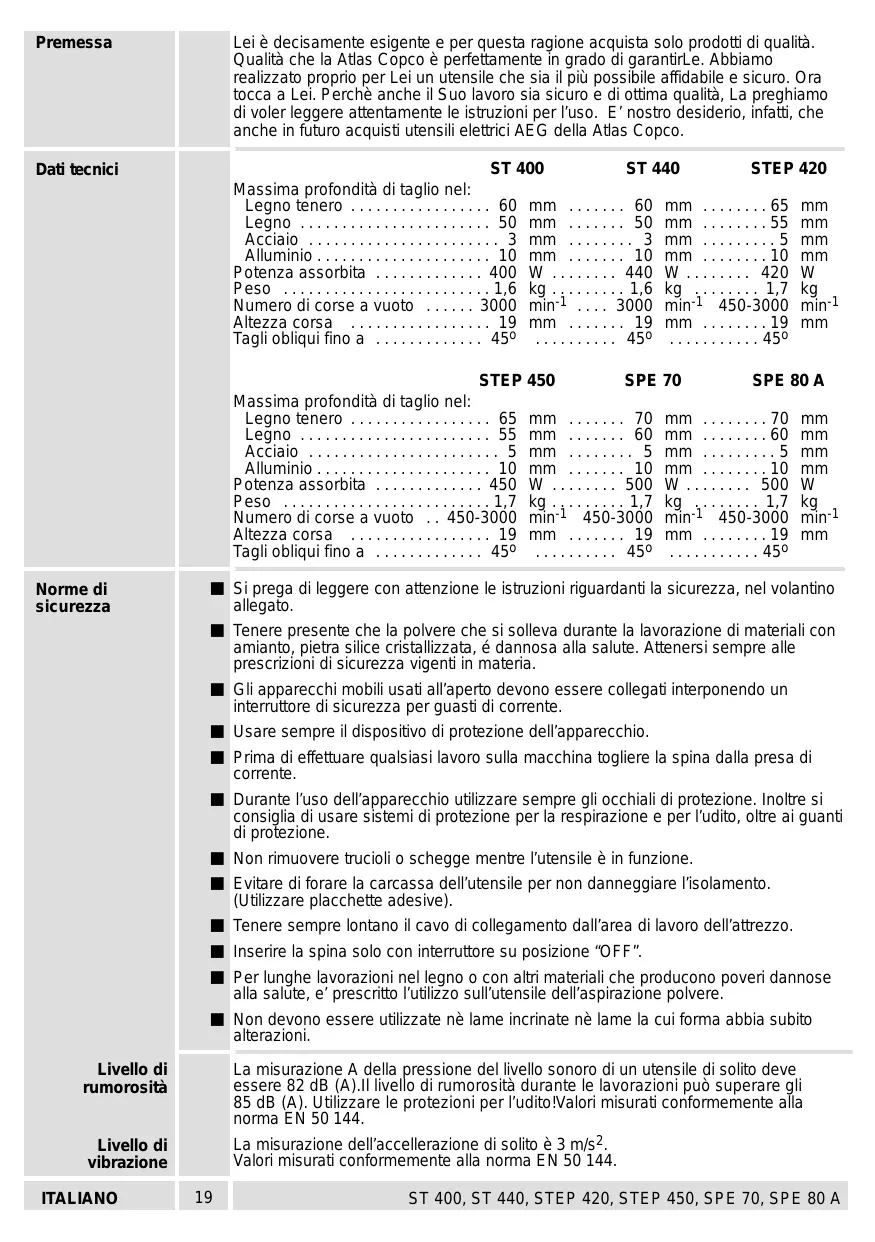

Premessa Dati tecnici Norme di sicurezza Livello rumorosità Livello di vibrazione ITALIANO

Lei è decisamente esigente e per questa ragione acquista solo prodott di qualità. Qualità che la Atlas Copco è perfetamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che sia il più possibile affidabile e sicuro. Ora tocca a Lei, Perche anche il Suo lavoro sia sicuro e di ottima qualità, La preghiamo di voler leggere attentamente le istruzioni per l'uso. E’ nostro desiderio, infatä, che anche in futuro acquis utensil eletrici AE G della Atlas Copco.

ST 400 ST 440 STEP 420

Massima profondità di taglio nel: Legno tenero . mm 60 mm 65 mm Legno mm Acciaio .…... mm Alluminio .…… : :::: mm Potenza assorbita W... Peso .... kg .: 17 kg min:1 450-3000 min Numero di corse a vuoto Altezza corsa . mm Tagli obliqui fino à

Massima profondità di taglio nel: Legno tenero ................ Legno Acciaio Alluminio Potenza assorbita PESO ................. Numero di corse a vuoto Altezza corsa ...... Tagli obliqui fino a Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato. Tenere presente che la polvere che si solleva durante la lavorazione di materiali con amiante, pietr silice cristallizzata, dannosa alla salute. Attenersi sempre alle prescrizioni di sicurezza vigent in materia. Gli apparecchi mobil usat all'aperto devono essere collegati interponendo un interrutiore di sicurezza per guasü di corrente. Usare sempre il disposttivo di protezione dellapparecchio. Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente Durante l'uso dell'apparecchio utiizzare sempre gli occhial di protezione, Inolre si consiglia di usare sistemi di protezione per la respirazione e per ludito, otre ai guanti di protezione. Non rimuovere trucioli o schegge mentre l'utensile à in funzione. Evitare di forare la carcassa delutensile per non danneggiare l'isolamento. (Utlizzare placchette adesive). Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. Inserire la spina solo con interruttore su posizione “OFF”. Per lunghe lavorazioni nel legno o con alt materiali che producono poveri dannose alla salute, e’ prescritio l'utllzzo sullutensile del'aspirazione polvere. Non devono essere utilizzate nè lame incrinate nè lame la cui forma abbia subito alterazioni. La misurazione A della pressione del livello sonoro di un utensile di solito deve essere 82 dB (A). livello di rumorosità durante le lavorazioni pu superare gli 85 dB (A). Utilizzare le protezioni per l'udito!Valori misurati conformemente alla norma EN 50 144. La misurazione dell'accellerazione di solito à 3 m/s2. Valori misurati conformemente alla norma EN 50 144. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Possibilità’ di utilizzo Collegamento alla rete Breve indicazione Questo seghetto altemativo pud essere utiizzato per lavorare legno, materiale Sintetico e acciaio: per effettuare tagli diriti e obliqui, curve e per tag all‘ intemo del materiale. Utiizzare il prodotto solo per l'uso per cui previsto. Alimentazione dell'utensile: corrente alternata monofase. importante: la tensione della rete deve corrispondere a quella riportata sulla targheti dellutensile. I collegamento é possible anche con prese non munite di contatto di protezione: é previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura conto i radiodisturbi é conforme alla nomma europea EN 55014. | Interruttore di grandi dimensioni, comodo da azionare. Soffiatrucioli per mantenere pulita la linea di taglio, particolarmente utile quando si praticano tagli seguendo una traccia. Regolazione del numero delle corse {movimento della lama al minuto) tramite apposita rotellina.(non ST 400, ST 440) Per il funzionamento in continuo, linterruttore pu essere bloccato in posizione attraverso il pulsante di arresto interruttore. Canalina integrata di aspirazione per attaco Copertura trasparente di che puè essere spostata per permettere un'aspirazione perfetta dei trucioli. protezione della lama | aspiratrucioli. EUA

nm | Vano alloggiamento lama di Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione. (Accessorio*) scorta intergrato Movimento oscillatorio della lama per migliorare la qualità del taglio. Grazie a questo movimento immersione. Piedino inclinabile da entrambi i lat fino a 45° per effettuare tagli obliqui, e spostabile posteriormente per tagliare in prossimità dei bordi e per effettuare tagli ad oscillatorio, la lama viene premuta contro il materiale da lavorare solo nella corsa di ritomo (corsa di lavoro), ment non lo nella corsa di andata. Risultato. migliore espulsione dei trucioli, minore attrito -> migliore qualità del taglio. L'oscillazione pud essere regolata, tramite apposito interruttore, a seconda del tipo di materiale. (non ST 400, ST 440) Compensazione delle vibrazioni, che permette un funzionamento sllenzioso, grazie a pesi contrapposti nella sede di inserimento lama. Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiomato allepoca della stampa. Ci iserviamo pertanto eventuali modifiche tecniche dovute all'ueriore sulluppe dei nosti prodoti ITALIANO

Inserimento Prima di effettuare qualsiasi lavoro sulla della lama macchina togliere la spina dalla presa di corrente

Spingere indietro la prtezione trasparente della lama, perchè la vite di fissaggio sia accessibile.

Allentare dicirca due giri la vite di fissaggio, utilizzando la chiavetta esagonale (collocata sul piedino).

Posizionare la lama nella scanalatura del rullo di [al appoggio e spingerla a fondo nella propria sede. Le sporgenze della lama devono essere indrodotte (©)] completamente nella sede (si veda fura sotto).

4. Riawvitare a fondo la vite di fissaggio.

5. Controllare che lama si salda (indossare i guanti di

protezione). Regolazione del Il piedino pu essere inclinato, spostato 0 piedino arretrato Posizione inclinata > Tagli obliqui. Per regolare in piedino in questa posizione, allentare la vite di fissaggio, estrarlo dalla tacca di arresto, posizionarlo con l'angolo di inclinazione necessario {159,309 450) e riavvitare a fondo la vite di fissaggio. Altri angoli fino a 450 possono essere fissati al di fuori delle tacche. L'angolo di inclinazione puè essere ietto sulla scala. Per effettuare tagli obliqui perfett praticare prima un taglio di prova. Arretrare Æ> Tagli ad immersione con lama lunga Allentare la vite di fissaggio, spingere indietro I piedino rlawvitare a fondo la vite di fissaggio. In questa posizione il piedino di trova à 0° Cambiare di posizione #> Tagli ad immersione con lama corta e per tagliare lungo i bordi. Rimuovere la vite di fissaggio spostare indietro il piedino e collocare € riawvitare la vite nel'ultimo foro. Il piedino anche in questo posizione pud essere spostato in senso longitudinale. Accensione- Inserimento momentaneo Spegnimento Accensione: premere l'interruttore Fermo: lasciare libero l'interruttore. Funzionamento continuo Accensione: premere l'interruttore e successivamente il blocco interruttore, poi lasciare libero l'interruttore. Fermo: premere e poi lasciare libero linterruttore ITALIANO 21 ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Regolazione del numero delle corse (solo per STEP 420 STEP 450 SPE 70 SPE 80 A) Regolazione del movimento oscillatorio della lama (solo per STEP 420 STEP 450 SPE 70 SPE 80 A) Aspirazione trucioli ITALIANO

Regolazione del numero delle corse {movimento della lama al minuto) tramite apposita rotellina. Sulla rotellina sono impresse le lettere À...G, si tenga presente che: À = minor numero di corse G = maggior numero di corse Si ricavi dalla tabella seguente il numero di corse più adatto per ogni materiale, e si imposti la lettera corrispondente sull'apposita rotellina di regulazione. Materiale numero corse Legno G Acciaio D-E Alluminio D-E Gomma A-C Regolando l'oscillazione, si aumenta o si diminuisce lincisività dei denti della lama nel materiale. Materiali dolci: oscillazione più ampia Materiali duri oscillazione ridotta o nessuna oscillazione Linea di taglio più pla nessuna oscillazione Si ricavi dalla tabella seguente il tipo di oscillazione più idonea e si imposti l'oscillazione atraverso l'apposito interrutiore Materiale Gradi di oscilazione Legno 1-11 Materiale sintetico_ | Alluminio 0 Acciaio 0 Ceramica 0 Gomma 0 L livelli di oscillazione riportati in tabella sono da considerarsi come puramente indicativi L'oscillazione pud essere impostata o variata, agendo sull'apposito interruttore anche ad utensile in funzione. Utilzzare l'utensile solo con un dispositivo di aspirazione trucioli idoneo. La conalina di aspirazione integrata. ha un diametro interno di 30 mm. Ad essa pud essere collegato, tamite il tubo di aspirazione (N. 4932 3304 12) un aspiraolvere domestico oppure un aspiratore a secco e a umido della Atlas Copco che protrete scegliere nell'ampia gamma di accessori della Atlas Copco. Infilare e fissare il tubo di aspirazione nella canalina di aspirazione integrata . Spingere verso il basso il riparo trasparente della lama, alfine di ottenere una perfetia aspirazione ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Istruzioni d’uso Qualche suggerimento Effettuare tagli nella lamiera Effettuare tagli dall'intemo del materiale Protezione taglio (Accessorio*) ITALIANO

Impostare l'oscillazione e il numero delle corse più adatti al tipo di materiale da lavorare. Posizionare l'utensile con la parte anteriore del piedino sul materiale e azionare. Premere l'utensile dall'alto sul materiale e guidarlo lungo la linea di taglio. Non applicare eccessiva pressione. Una leggera pressione sulla lama à suffciente per ottenere ottimi risultati. Se si effettuano dei tagli seguendo una traccia,utilizzare la marcatura sul dispositivo di protezione taglio come riferimento. Per tagli perfetamente dirt, utlizzare un listello come quida, fissandolo sul materiale oppure utilizzare la guida parallela (accessorio) Il dispositivo di protezione del taglio evita che il legno si scheggi ai bordi del taglio durante la lavorazione Per effettuare tagli in prossimità dei bordi portare il piedino nella posizione più arretrata. Per evitare flessioni, fissare la lamiera da tagliare su un appoggio di legno. Segando i metall, applicare del refrigerante lungo la Iinea di taglio (olio o petrolio; p.e) Epossibile effettuare tagli ad immersione solo nei materiali dolci (legno, material per costruzione leggera) per i materiali (metal) duri à invece necessario praticare un foro adatto alle dimensioni della lama Per ottenere il giusto angolo di taglio, spostare il piedino nella posizione più arretrata (si veda paragrafo "Regolazione del piedino ") Impostare l’interruttore di regulazione dell oscillazione sullo “” Ad utensile spento, posizionare la parte anteriore del piedino sulla linea di taglio. Accendere l'utensile e immergere con molta cura la lama nel materiale. Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione Inserire il dispositivo di protezione del taglio sul piedino con parte piatta rivolta verso il basso, come mostrato in figura. (Cid à possibile solo se il piedino si trova nella posizione avanzata).

• Non incluso nella dotazione standard, disponible à parte come accessorio. ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Guida parallela con guida per tagli circolari (Accessorio*) Utilzzo della uida come guida parallela Pattino materiale Sinetico (Accessorio*) Montaggio Smontaggio Manutenzione ITALIANO Con l'aiuto della guida parallela con guida per tagli circolari à possibile effettuare tagli in parallel da 0-20 mm e tagli circolari da 100 à 400 mm. Utlizzare lame stradate.

• Non incluso nella dotazione standard, disponible a parte come accessorio. Spingere la guida parallela, con la superficie di arresto verso il basso, attraverso gli apposit passanti del piedino e fissare con la vite con testa a spina. [F Per seguire tagli guidati a destra o à Sinistra, posizionare la guida dal lato corripondente. Spingere la guida parallela, con la superficie di arresto verso l'alto attraverso, gli appositi passant del piedino e fissare con la vite con testa a spina. Avtare la quida per tal cicolan, dall'alto, nella quida parallel. LP Verificare che la lama e la guida per tagli circolari formino una linea Quando si lavorano superfici e materiali particolarmente delicati, utlizzare questo pattino

• Non incluso nella dotazione standard, disponible a parte come accessorio. Mettere la base della protezione in plastica alla slitta (come illustrato) e fissare i ganci sul retro delle slitta. Piegare verso l'alto entrambe i ganci e rimouvere la base della protezione in plastica. Per la vasta gamma di accessori e relativi codici consultare i nostri cataloghi. Al fine di garantire un rendimento costante durante le operazioni le spazzole di carbone della macchina dovrebbe essere controllate annualmente presso i cent assistenza AEG. Utiizzare esclusivamente accessori e pezzi di ricambio AEG. L'installazione di pezzi di ricambio non specificamente prescriti dall'AEG va prefenibilmente effettuata dal servizio di assistenza client AEG (ved. opuscolo Garanzia/indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, pu essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi 24 ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto à conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base allé prescrizioni delle diretive CE 98/37, CEE 73/23, CEE 89/336
