CD MP3 USB CAR RADIO MD 80877 - Autoradio MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio CD MP3 USB
Compatibilité des formats audio	CD, MP3, WMA
Entrées	USB, AUX
Puissance de sortie	4 x 50 Watts
Dimensions approximatives	178 x 50 x 150 mm
Poids	1,2 kg
Alimentation électrique	12 V DC
Fonctions principales	Lecture de CD, MP3, radio FM/AM, connectivité USB, contrôle des basses et des aigus
Entretien et nettoyage	Utiliser un chiffon doux et sec pour le nettoyage de la façade. Éviter les produits abrasifs.
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, réparation recommandée par un professionnel.
Mesures de sécurité	Ne pas exposer à l'humidité, respecter les instructions d'installation pour éviter les courts-circuits.
Informations générales	Vérifier la compatibilité avec le véhicule avant l'achat, garantie de 2 ans.

FOIRE AUX QUESTIONS - CD MP3 USB CAR RADIO MD 80877 MEDION

Comment puis-je connecter ma clé USB à la radio MEDION CD MP3 USB CAR RADIO MD 80877 ?

Pour connecter votre clé USB, insérez-la dans le port USB de la radio. La radio devrait reconnaître automatiquement la clé et afficher le contenu.

Pourquoi ma radio ne lit-elle pas les fichiers MP3 de ma clé USB ?

Vérifiez que les fichiers MP3 sont compatibles avec la radio. Assurez-vous également que la clé USB est formatée en FAT32, car d'autres formats peuvent ne pas être reconnus.

Comment régler l'horloge sur la radio MEDION MD 80877 ?

Pour régler l'horloge, appuyez sur le bouton 'Clock' ou 'Set', puis utilisez les boutons de navigation pour ajuster l'heure et les minutes. Validez les réglages en appuyant à nouveau sur 'Clock' ou 'Set'.

Que faire si la radio ne s'allume pas ?

Vérifiez si le câblage est correctement connecté et si le fusible n'est pas grillé. Assurez-vous également que le véhicule est alimenté.

Comment réinitialiser la radio MEDION CD MP3 USB CAR RADIO MD 80877 ?

Pour réinitialiser la radio, localisez le bouton de réinitialisation à l'arrière de l'appareil et enfoncez-le avec un objet pointu pendant quelques secondes.

La radio capte mal les stations, que faire ?

Assurez-vous que l'antenne est correctement installée et étendue. Vous pouvez également essayer de rechercher les stations manuellement pour améliorer la réception.

Est-il possible d'écouter la radio via Bluetooth ?

Non, la MEDION CD MP3 USB CAR RADIO MD 80877 ne prend pas en charge la connectivité Bluetooth. Vous pouvez écouter de la musique via USB ou CD.

Comment sauvegarder mes stations de radio préférées ?

Pour sauvegarder vos stations préférées, syntonisez la station désirée, puis appuyez sur le bouton de mémoire ou 'M' pour enregistrer la station sur l'emplacement de votre choix.

Comment ajuster les basses et les aigus ?

Utilisez les boutons 'Bass' et 'Treble' sur le panneau de contrôle pour ajuster les niveaux de basses et d'aigus selon vos préférences.

La lecture s'arrête soudainement, que faire ?

Vérifiez si la clé USB est correctement insérée et si les fichiers ne sont pas corrompus. Essayez également de redémarrer la radio.

MODE D'EMPLOI CD MP3 USB CAR RADIO MD 80877 MEDION

1. RELEASE: détachement du panneau de commande
2. EJECT: éjection du CD
3. MULTIJOG: réglage du volume, des basses, des aigus, de la balance et du fader
4. SEL: réglages sonores du volume, des basses, des aigus, de la balance et du fader; menu de réglage EON
5. MU : déactivation du son
6. Compartment CD
7. Écran d'affichage
8. PWR: mise en marche et arrêt de l'appareil
9. MOD: sélection du mode Radio ou CD
10. MMC SD : compartment MMC/SD
11. Cache pour l'USB/SD/MMC
12. AF: réglage du mode Radio Data System
13. TA ("Traffic alarm"): radioguidage
14. PTY: affichage des informations PTY
    15.-20.: touches de mémorisation des stations M1-M6
15. PLAY/PAUSE : démarrage/interruption de la lecture/lecture du premier titre, touche numérique M1
16. INT: lecture d'un titre, touche numérique M2
17. RPT: réglage des fonctions de répétition, touche numérique M3
18. RDM: lecture aléatoire, touche numérique M4
19. Touche numérique M5
20. Touche numérique M6
21. A.P.: mémorisation automatique des stations/écoute d'une station, recherche de titre, dossier et réseau MP3
22. SCN: recherche de stations AF
23. BND: sélection de la bande de fréquence en mode Radio, affichage des informations Tag ID3 en mode MP3
24. TUNE/ TRACK/ SKIP + : recherche avant d'une station/d'un titre du CD
    TUNE/ TRACK/ SKIP - : recherche arrêté d'une station/d'un titre du CD
25. CLK: affichage/ réglage de l'heure
26. USB:prise USB

Derrière le panneau avant

1. RESET: restauration des réglages d'usine
2. Voyant antivol : clignote lorsque le panneau de commande a eté retire

TABLE DES MATIÈRES

Consignes de sécurité 4

Ne pas laisser d'appareils electriques entre les mains des enfants . . . 4
Sécurité routière 4
Ne jamais réparer soi-même l'appareil 4
Le lecteur CD 5
Nettoyer l'appareil 5
Montage 5

Montage 6

Consignes d'installation 6
Exemples de branchements 7
Montage de l'autoradio dans le compartment 108
La prise d'adaptation ISO 9
Demonter l'appareil 10
Panneau de commande 11

Utilisation 12

Utilisation de base 12
Fonctions radio 14
RADIO DATA SYSTEM 15
Menu de réglage EON 16
Fonctions PTY 19
Lecture des CD audio 20
Lecture des CD MP3 21

Lecture de données issues de supports USB/SD/MMC . . . 23

En cas de problèmes 24

Consignes d'élimination 25

Données techniques 26

CONSIGNES DE SECURITÉ

A propos de ce mode d'emploi

Lisez attentivement les consignes de sécurité avant demettre l'appareil en marche. Tenez compte des mises en garde figurant sur l'appareil et dans le mode d'emploi.

Gardez le mode d'emploi dans la voiture. Si vous vendez ou donnez l'autoradio, transmettez impératifement ce mode d'emploi.

Ne pas laisser les apparciels électriques entre les mains des enfants.

Ne jamais laisser un enfant utiliser sans surveillance un apparéil électrique.

Les piles/batteries peuvent partager un risque mortel en cas d'ingestion. Conservez toujours l'appareil et les piles hors de portée des jeunes enfants. En cas d'ingestion d'une pile, faire immédiatement appel à un médecin.

Conservez également les matériaux d'emballage hors de portée des enfants. Il y a risque d'étouffement.

Sécurité routière

La sécurité routière est la première des priorités. Utilisez votre autoradio uniquement lorsque les conditions de circulation s'y présent. Familiarisez-vous avec l'appareil avant de commenceriste Youret.

Les sirènes de la police, des pompiers et des autres services de secours doivent être audibles dans l'habitacle du vehicule. Au cours du trajet, écoutez votre programme avec un volume sonore raisonnable.

Ne jamais réparer soi-même l'appareil.

N'essayez enaucun cas d'ouvrir et/ou de réparer vous-même l'appareil. Vous risqueriez de vous électrocuter. En cas de problème, adressez-vous à notre Centre de service ou à un autre atelier spécialisé.

Le lecteur CD

Le lecteur CD est un produit laser de classe 1. L'appareil est équiné d'un système de sécurité qui empêche la fuite de rayons laser dangereux au cours d'une utilisation normale. Pour prévenir tout risque de blessure oculaire, prenez garde à ne jamais manipuler ni abîmer le système de sécurité de l'appareil.

Manipuler le compartment disque avec précaution

Mis à part des CD, n'introduisezaucun autre object dans le compartment disque. Cela risquerait d'endommager le mecanisme précis d'insertion.

Nettoyer l'appareil

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. N'utilisez pas de dissolvants ou de détergents chimiques, car ils pourraient abîmer la surface et/ou les inscriptions figurant sur l'appareil.

Montage

Si vous foulez installer vous-même votre autoradio, lisez les consignes d'installation et de branchement figurant dans ces instructions.

MONTAGE

Consignes d'installation

• Insérez l'appareil dans l'emplacement prévu à cet effet ou montez-le à un endroit qui ne généra pas la conduite.
• Branchez brievement les câbles avant de monter définitivement l'appareil. Assurez-vous que ces derniers sont bien insérés et que le système fonctionne correctement.
• Si des modifications s'avertent nécessaires au niveau du vehicule, adressez-vous à un concessionnaire automobile ou un atelier spécialisé.
• Installez l'appareil de manière à ce qu'il ne provoque pas de blessures en cas de freinage brusque.
• Si l'appareil est monté à plus de 30^ par rapport à l'horizontal, cela peut entraîner une baisse de ses performances.
• Évitez de monter l'appareil à des endroits exposés à de fortes températures (par ex. les rayons directs du soleil ou l'air chaud d'un radiateur), la poussière, la saleté ou des vibrations très importantes.

Exemples de branchements

Remarques

Veillez à brancher le cable de réserve rose au plus permanent. Sinon, l'enregistrement des stations ne pourrait pas fonctionner.

Voues pouvez brancher un amplificateur externe au cable RCA (prise Cinch rouge et blanche). Lors du branchement, consultez le mode d'emploi de l'amplificateur externe.

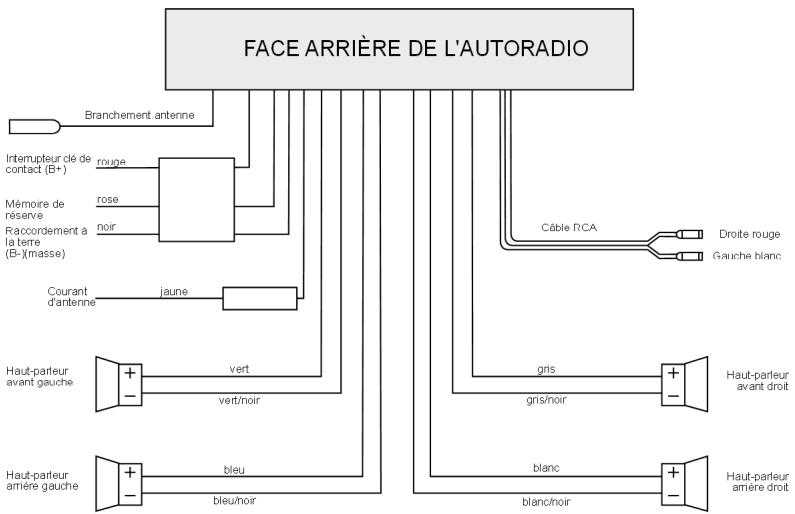

Quatre haut-parleurs (système Quadro)

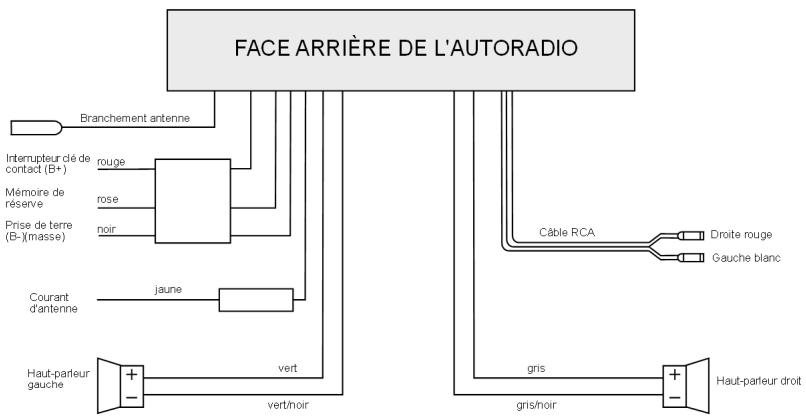

Deux haut-parleurs (système Dual)

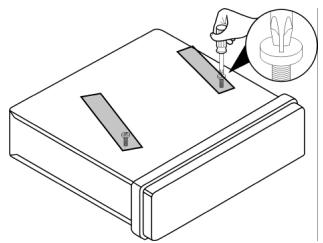

Montage de l'autoradio dans le compartment ISO

• Avant de procéder au montage, retirez impératifement les deux vis situées sur la partie supérieure du boîtier de l'autoradio et servant à securiser le transport (marquées par des fanions rouges)!

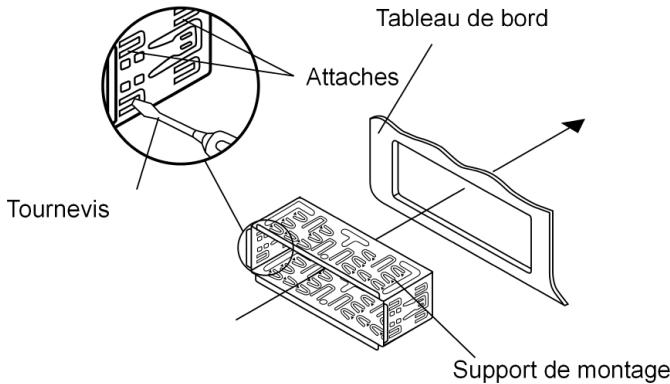

Montage

L'autoradio peut être installé dans n'importe quel compartment d'encastrement ISO standard. Si votre vehicule ne dispose pas de compartmentement ISO, informez-vous auprès d'un atelier ou d'un commerce spécialisé, ou rendez-vous dans les rayons spécialisés des grandes surfaces.

• Retirez le support de montage du boitier de l'autoradio.
• Glissez le support de montage dans le compartment d'encastrement ISO.
• À l'aide d'un tournevis, repliez les languettes du support de montage de manière à ce qu'il soit fixé fermement dans le compartment (voir l'illustration).

Assurez-vous que le support est fermement fixé.
- Branchez le bloc de prises ISO de l'autoradio aux deux connecteurs ISO de votre vehicule.
- Branchez le cable de l'antenne du vehicule à la prise antenne de l'autoradio.
- Poussez doucement l'autoradio dans le support de montage, jusqu'à ce qu'il s'enclenche.

Au cours du montage, utilisez le bloc ISO de l'autoradio. L'adaptateur ISO spécifique au vehicule dont vous aurez eventuellement besoin est disponible dans des ateliers ou commerces spécialisés, ou encore dans les rayons spécialisés des grandes surfaces.

En cas de démontage du bloc ISO, la garantie ne s'applique plus!

Lors de la mise en place, prenez garde aux câbles : ils pourraient être endommages.

• Appuyez sur la touche RESET (27) à l'aide d'un stylo à bille ou d'un autre objet pointu.
• Placez le panneau de commande comme décrit plus bas.

La prise d'adaptation ISO

Utilisez la prise d'adaptation ISO de votre voiture pour le bloc de prises ISO de l'autoradio afin d'établier un raccordement électrique sûr.

Câble de réserve

Notez que le cable de réserve rose doit être relié au plus permanent pour la mémorisation des stations.

Une fois tous les raccordements effectués, appuyez sur la touche RESET (27).

Câble de relais de l'antenne

Le cable bleu fourni est destiné aux antennes commandées par relais. Le relais sort automatiquement l'antonne lorsque la radio est mise en marche.

Lorsqu'elle est eteinte, I'antennerette a nouveau.

Ce cable de relais peut aussi servir à commander un amplificateur externe. Pour un branchement correct, reportez-vous au mode d'emploi de l'amplificateur.

Ne reliez jamais le cable bleu au cable moteur, vous risqueriez d'endommager l'autoradio!

Répartition des différents éléments du bloc ISO

		BLOC B - Haut-parleur		BLOC A - Alimentation électrique
B	1|3|5|7|2|4|6|8|	1	arrière droit +	1
		2	arrière droit -	2
		3	avant droit +	3
A	1|3|5|7|2|4|6|8|	4	avant droit -	4	Plus permanent (tension de bord permanente de 12 V)
		5	avant gauche +	5	Antenne auto (aussi pour amplificateur externe etc.)
		6	avant gauche -	6
		7	arrière gauche +	7	Plus de commutation (tension active de 12 V, via la clé de contact)
		8	arrière gauche -	8	Masse

Problèmes de permutation des câbles

Dans certains modèles de vehicules, l'emplacement standard des câbles [4] et [7] du bloc A ISO (voir ci-dessus) est permuté d'origine.

Dans ce cas, certaines fonctions sont compromises, vous pouvez par ex. perdre la mémorisation des stations.

Pour y remédier, le cable rouge (plus de commutation) et le cable rose (pluspermanent) du bloc ISO doivent être permutés.

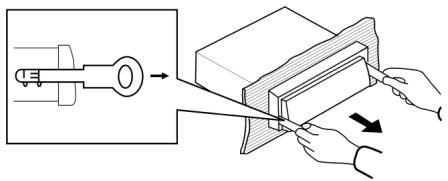

Démonter l'appareil

Pour-retirer l'appareil du vehicule, commencez par enlever le chassinis et inserez les clés de droite et de gauche dans les fentes correspondantes de part et d'autre de I'appareil. Les attaches retrouvent leur position initiale et vous pouvez alors dégager I'appareil.

Panneau de commande

Mise en place du panneau de commande

• Insérez le côté croit du panneau de commande dans le support et appuyez sur le côté gauche pour le fixer au support. S'il est bien enclenché, vous entendrez un "clinic".
• Vérifiez que le panneau de commande est bien en place et ne peut plus bouger. Si le panneau de commande n'est pas correctement installé, des informations erronées apparaissent sur l'écran et/ou certaines touches ne fonctionnent pas correctement.

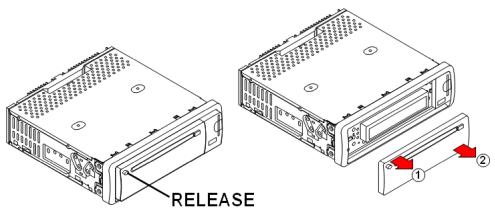

Détachment du panneau de commande

• Appuyez sur la touche RELEASE (1). Le panneau de commande se détache et vous pouvez le retirer en dégageant d'abord le côté gauche.

Conservez toujours le panneau de commande dans son étui de protection.

UTILISATION

Utilisation de base

Mettre en marche/éteindre

• Appuyez sur la touche PWR (8) pourmettre en marche ou eteindre l'autoradio.

Volume sonore

• Tournez le bouton MULTIJOG (3) pour régler le volume.

Réglez le volume de manière à pouvoir encore entendre la sirène des vehicules de secours!

• Appuyez sur la touche SEL (4) pour afficher le réglage actuel du volume (VOL), des basses (BAS), des aigus (TRE), de la balance (BAL) et du fader (FAD).
• Le bouton rotatif MULTIJOG (3) vous permet de modifier les réglages. Le réglage de la balance vous permet de définir la répartition droite/gauche du son; le réglage du fader vous permet de définir la répartition avant (F) /arrière (R) du son.

Mute (sourdine)

• Appuyez sur la touche MU (5) pour couper le son.
• Vous pouvez réactiver le son à l'aide d'une touche quelconque. Le son est également réactivé lors de la réception de stations PTY ou TA (radioguidage).

MODE

• Appuyez sur la touche MOD (9) pour basculer entre le mode Radio (affichage RADIO) et le mode CD/MP3 (affichage DISC). Si un support de données USB (affichage USB) est branché ou si une carte SD/MMC (affichage CARD) est insérée, vous pouvez égalementCHOISIR la lecture de ce support de données.

RESET

• Pour restaurer les réglages d'usine de votre autoradio, appuyez sur la touche RESET (27) à l'aide d'un objet pointu, un stylo à bille par exemple.
  Actionnez la touche RESET (27)

• lors de la première mise en marche, après avoir branché les câbles

• si les touches de fonction ne fonctionnent pas toutes correctement
• lorsqu'un message d'erreur s'affiche sur l'écran.

Réglage de l'heure

Appuyez sur la touche CLK (25) pour afficher l'heure.

Lors de la première mise en marche ou après un RESET, l'heure se règle automatiquement lorsqu'une station avec Radio Data System est réceptionnée.

Pour régler l'heure manuellement, procédez de la façon suivante :

Lorsque l'heure est affichée, maintenez appuyée la touche CLK (25). L'heure clignote.

Tournez le bouton MULTIJOG vers la croite pour régler les heures ou vers la gauche pour régler les minutes.

Appuyez une nouvelle fois sur la touche CLK (25) ou attendez que l'affichage réapparaisse, puis enregistrez la nouvelle heures.

Fonctions radio

Sélectionner la bande de réception

• Appuyez sur la touche BND (23) pour basculer entre les différentes bandes de réception : FM1, FM2, FM3, OM (ondes moyennes) et GO (grandes ondes). Vous pouvez enregister six stations dans chacune des bandes.

Les trois bandes de réception FM1, FM2 et FM3 couvrent la même plage de fréquence (de 87.5 à 108 MHz) et permettent ainsi deémoriser jusqu'à 18 stations sur la bande FM (petites ondes).

Rechner des stations

• Appuyez durant deux secondes sur l'une des touches TUN/TRK/SKIP+/- (24) pour activer la recherche automatique de stations. L'appareil recherche automatique la station suivante. Appuyez sur l'une des touches TUN/TRK/SKIP+/- (24) pour arrêté la recherche automatique.

• Si vous appuyez brièvement sur l'une des touches, vous pouvez modifier manuellement vers le haut ou le bas la fréquence d'émission.

Rechner des stations AF

Appuyez sur la touche SCN (22) dans l'une des trois bandes de réception FM1, FM2 ou FM3 pour rechercher dans la bande de réception FM des stations émettant un signal AF. Les stations diffusant un signal AF émettent des fréquences alternatives qui diffusent également le programme régle.

À chaque fois qu'une station est trouvée, la recherche s'interrompt durant 5 secondes puis se poursuit. Appuyez sur la touche SCN (22) pour interrompre la recherche.

Mémoriser des stations

• Une fois que la recherche automatique aTrouve une station, appuyez durant environ trois secondes sur l'une des touches de mémorisation des stations M1-M6 (15-20). Un bip sonore signale l'enregistrement. Vous pouvez mémoriser 6 stations dans chaque bande de réception (FM1, FM2, FM3, OM et GO).

Au bout de quelques secondes, l'appareil repasse dans l'affichage de station normal.

Sélectionner une station

• Utilisez BND (23) pour selectionner la bande de réception dans laquelle vous avez placé la station.

• En appuyant sur l'une des touches de mémorisation des stations M1-M6 (15-20), vous rappelez les stations enregistrées.

Enregistrement automatique (A.P.)

• Appuyez sur la touche A.P. (21) pour écouter durant environ 5 secondes les stations enregistrées dans chaque bande de réception.
• Appuyez sur la touche A.P. (21) durant environ 2 secondes. L'appareil recherche les six émetteurs les plus puissants des trois bandes de réception FM1, FM2 et FM3, et les stations trouvées sont enregistrées aux emplacements de programme 1 - 6 d'une bande de réception. L'autoradio joue ensuite la station mémorisée à l'emplacement de programme 1 de la bande de réception FM1.
• Appuyez sur une des touches M1-M6 (15-20) pour interrompree la recherche.

RADIO DATA SYSTEM

On entend par Radio Data System un service proposé par les stations de radiodiffusion. Outre les retransmissions musicales et parlées classiques, des informations supplémentaires sont émises sous la forme de signaux numériques codés, qui peuvent être exploités et affichés par l'autoradio. Le nom des programmes ainsi que d'autres informations (informations sur le traffic, titre du morceau de musique en cours, etc.) sont affichés sur l'écran.

Fréquences alternatives (touche AF)

• Appuyez brièvement sur la touche AF (12) afin d'activer ou de désactiver la fonction AF pour le mode Radio Data System. Lorsque la fonction est activée, RF s'affiche sur l'écran. Si la réception est faible, la radio passé automatiquement sur une station Radio Data System émettant le même programme.

L'affichage AF clignote sur l'écran lorsque des informations Radio Data System sont réceptionnées.

Mode Programmes régionaux (touche AF)

Certaines stations diffusent des programmes régionaux à certaines heures de la journée.

• Pour activer ou désactiver le mode Programmes régionalaux, appuyez sur la touche AF (12) durant plus de 2 secondes. L'affichage REG ON apparait sur l'écran. Attendeze que l'affichage de la radio réapparaisse avant d'activer le mode régional.

• REG ON: la radio recherche des stations émettant des bulletins d'informations routières mais uniquement dans le cadre régional.

• REG OFF: la radio recherche des stations émettant des bulletins d'informations routières mais uniquement hors du cadre régional.

• Appuyez brievement sur la touche TA (13) pour activer ou désactiver cette fonction.

Si la fonction TA est enclenchée (TA est affché sur l'écran), l'autoradio passé automatiquement du mode CD au mode Radio lorsque des informations de radioguidage sont émises. Les stations émettant des bulletins d'informations routières sont signalées par un TP affché sur l'écran. Il se peut que l'autoradio passé à la station reliais EON (voir plus bas) lorsque EON capte des informations relatives à la circulation dans un autre programme. Si le niveau sonore se situe sous le seuil, il augmente.

Lorsque la fonction TA est activée, vous pouvez enregistrer/rechercher - au cours d'une recherche automatique de stations ou par le biais de la touche TUN/TRK/SKIP+/- (24) - uniquement des stations émettant un signal de radioguidage.

Quand la radio passé du mode CD/MP3 ou d'une station n'émettant pas de bulletins d'informations routières à une station émettant des bulletins d'informations routières, vous pouvez interrompre ce processus. Pour ce faire, appuyez sur la touche TA (13). La fonction TA est maintainant interrompue, sans que le mode TA ne soit désactivé.

Les informations de stations "EON" supplémentaires vous proposent une autre fonction de recherche des stations de radioguidage. Plus exactement, l'appareil passé également à une station émettant des informations de radioguidage lorsque vous écoutez une station qui n'émet pas d'informations de radioguidage. Le message d'informations routières une fois diffusé, l'autoradio revient automatiquement à la station précédente.

EON-TA LOCAL et EON-TA DISTANCE

• Appuyez plus longuement sur la touche TA (13) pour sélectionner le mode EON TA LOCAL/EON TA DISTANCE.

EONTA-LO - Mode local : dans ce mode, l'autoradio recherche les stations de radioguidage provenant de la zone locale. EON TR LO clignote sur I'écran.

EONTA-DX - Mode distant : dans ce mode, la recherche des stations de radioguidage s'effectue également dans une zone plus éloignée. EON TR DX clignote sur l'écran.

Menu de réglage EON

• En mode Radio, maintenez appuyée la touche SEL (4). Vous accédez au menu de réglage EON.
• Appuyez brièvement à plusieurs reprises sur la touche SEL (4) pour afficher les sous-menus. Pour modifier le réglage d'un sous-menu, utilisez le bouton rotatif MULTIJOG (3). Les réglages n'ont pas besoin d'être confirmés et sont enregistrés des que l'affichage de la radio ou du CD réapparait.

TA SEEK ou TA ALARM

TA SEEK: si vous quitterez la zone de réception ou si le signal de radioguidage devient trop faible, l'autoradio se lance à la recherche de l'émetteur TA le plus puissant (station avec bulletins d'informations routières).
TA ALARM: si vous quittez la zone de réception ou si le signal de radioguidage devient trop faible, une alarme retentit.

PI SOUND ou PI MUTE

PI SOUND: recherche de stations avec du son.
PI MUTE: le son est désacté au cours de la recherche de stations.

RETUNE Lou RETUNES

RETUNE L ("long"): le processus de recherche d'une station portant la bonne identification PI (identification de programme) attend le signal durant 90 secondes.
- RETUNE S ("short"): le processus de recherche d'une station portant la bonne identicipation PI attend le signal durant 30 secondes.

MASK DPI ou MASK ALL

• MASK DPI : masque les stations AF ayant une autre identification PI.
• MASK ALL: masque les stations AF ayant une autre identification PI ainsi que les stations non-PI indésirables ayant la même fréquence d'émission.

BEEP 2ND, BEEP ALL ou BEEP OFF

BEEP 2ND : un signal sonore retentit lorsqu'une touche est maintainue appuyée.
BEEP ALL: un signal sonore retentit à chaque fois qu'une touche est actionnée.
BEEP OFF: le signal sonore est désacté.

SEEK1 ou SEEK2

SEEK1: la recherche des stations s'arrête lorsque la station suivante est receptionnée.
SEEK2: la recherche des stations s'arrête lorsqu'une des touches TUN/TRK/ SKIP + / - (24) est relachée et que l'émetteur suivant est réceptionné.

DSP OFF, FLAT, POP M, CLASSICS ou ROCK

DSP OFF: sortie audio sans effets numériques (Digital Sound Processing).
- FLAT, POP M, CLASSICS ou ROCK : différents effets numériques pour la sortie audio.

Remarque : lorsqu'un effet numérique est activé, les réglages BRS (basses) et TRE (aigus) ne sont pas disponibles par le biais de la touche SEL (4).

LOUD ON ou LOUD OFF

LOUD ON : loudness activé ( amplification sonore).
LOUD OFF: loudness désactivé (pas d'amplification sonore).

STEREO/MONO

Réglage de la sortie audio en son stéreo ou mono. Quand une station stéreo est réceptionné, le symbole stéreo s'affiche sur l'écran.

DX ou LOCAL

• DX: la sensibilité de la réception est orientée vers des émetteurs extrarégionaux.
• LOCAL : la sensibilité de la réception est orientée vers des émetteurs régionalaux (locaux).

VOL LAST ou VOL ADJUST

VOL LAST : après la mise en marche, l'appareil reprend le volume sonore régle lorsqu'il a été arrêté pour la dernière fois.
□ VOL ADJ : après la mise en marche, l'appareil reprend un réglage sonore fixé que vous pouvez définir dans le sous-menu VOL ADJ. Pour ce faire, appuyez sur SEL (10) pour acceder au réglage A VOL . Utilisez le bouton rotatif MULTIJOG (3) pour définiir ici la valeur du volume qui devra être prise en compte lors de la prochaine mise en marche. 10 représentée la valeur minimale.

Fonctions PTY

PTY (Program Type Code - Identification du type/groupe de programme)

• Appuyez sur la touche PTY (14) pour activer le menu PTY. Appuyez ensuite sur l'une des touches numériques M1-M6 afin de selectionner un enregistrement PTY pour le style musical.
• Appuyez une nouvelle fois sur la touche PTY (14) afin de seLECTIONner avec les touches numériques un code PTY pour émissions non musicales.
• Si vous relâchez maintainant la touche, une recherche automatique de stations correspondant au code PTY sélectionné démarre. La recherche s'interrompt des que la première station est trouée. Pour connaître les différents codes PTY, consultez le tableau ci-dessous :

Touche	Musique	Émissions non musicales
M1	POP M	NEWS (nouvelles), AFFAIRS (actualité), INFO (informations)
M2	EASY M, LIGHT M	SPORT (sports), EDUCATE (progr. éducatifs), DRAMA (pièces radiophoniques)
M3	CLASSICS (musique classique), OTHER M (autres musiques)	CULTURE (progr. culturels), SCIENCE (sciences), VARIED (progr. divers)
M4	JAZZ, COUNTRY	WEATHER (météo), FINANCE (finances), CHILDREN (progr. pour enfants)
M5	NATION M, OLDIES	SOCIAL, RELIGION
M6	FOLK M	TRAVEL (voyages), LEISURE (loisirs), DOCUMENT (documentaires)

Remarque: ces informations dépendent de la région, de la station de radiodiffusion et de l'émetteur.

Si aucune information Radio Data System ou PTY n'est réceptionné, "PTY NONE" s'affiche sur l'écran.

Lecture de CD audio

Informations sur l'utilisation du mode CD

L'humidité et une humidité atmosphérique élevée peuvent engendrer des dysfonctionnements du lecteur CD. Dans ce cas de figure, allumez le chauffage de votre vehicule pour faire évaporer l'humidité avant utilisation. Ne soumettez pas le lecteur CD à des températures extrémement élevées ou basses.

Insérer et retirer des CD

• Insérez le CD dans le compartment CD (6) en plaçant la face imprimée vers le haut. La lecture du CD démarre automatiquement.
• Pour sorting le CD, appuyez sur la touche EJECT (2). Le CD est éjecté. L'autoradiossaene mode Radio.

Ne roulez pas avec un CD éjecté. Retirez immédiatement le CD.

Sauter un titre/10 titres

• La touche TUNE/TRACK/SKIP+/- (24) vous permet de sélectionner le titre suivant ou précédent. Le numéro du titre est affiché sur l'écran.
• Les touches M5 (19) et M6 (20) vous permettent de sauter de 10 titres en arrêté ou en avant.

Interrompre un CD

• La lecture peut être interrompue à l'aide de la touche PLAY/PAUSE (15). En appuyant une nouvelle fois, vous relancez le CD.

Avance/retour rapide

• Appuyez plus longuement sur les touches TUNE/TRACK/SKIP+/- (24) pour effectuer une avance ou un retour rapide.

Lecture brève d'un titre

• Appuyez sur la touche INT (16). L'affichage S-INT apparait sur l'écran. Les titres sont lus successivement durant env. 10 secondes. En appuyant une nouvelle fois, vous repassez en lecture normale. En mode MP3, appuyez plus longuement sur la touche INT (16). L'affichage D-INT apparait sur l'écran, et le début de chaque titre du dossier actuel est lu durant env. 10 secondes.
• En appuyant une nouvelle fois sur la touche INT (16), vous repassez en lecture normale.

Répéter un titre

• Appuyez sur la touche RPT (17). Le titre en cours est répété. En appuyant une nouvelle fois, vous repassez en lecture normale.

Lecture aléatoire de tous les titres

• Appuyez sur la touche RDM (18). Une lecture dirigée de manière aléatoire est démarrée. En appuyant une nouvelle fois, vous repassez en lecture normale.

Lecture de CD MP3

Les fonctions de base sont les mêmes que pour les CD audio (voir chapitre précédent). Avec les CD MP3, vous pouvez cependant désirir directement à partir des titres et des interprêtes. Cette fonction ainsi que les autres fonctions spécifiques aux MP3 dépendent essentiellement du CD MP3. Tenez compte de ces éléments dus la création du CD (voir section suivante).

Tous les codages courants peuvent être lus.

Création/affichage des informations des CD MP3 ; tags ID3 (touche BD)

Tout comme les CD de données, les CD-Rom MP3 peuvent contérer des titres uniques ou des repertoires. Lors de la création des CD MP3, veillez à ne pas enregistrer les titres au même niveau que les repertoires ; placez-les uniquement dans les repertoires. Un mélange de titres et de repertoires au même niveau pourrait creer des problèmes lors de la vie.

Lorsque vous creez des CD MP3, vous avez également la possibilité d'enregistrer des "Tags ID3" (pour effectuer la saisie, nous vous conseillons l'utilisation d'un éditeur de tags ID3). Cette fonction représentée un bloc d'informations dans un CD MP3, localisé dans le MP3 après les informations musicales propresment dites. Il peut s'agir par ex. d'informations sur l'interprête, le titre, le nom de l'album, l'année de sortie, ou encore d'un bref commentaire. L'autoradio peut dire ce bloc d'informations et l'afficher sur l'écran.

• Pour afficher les tags ID3, appuyez sur BND (23). À chaque fois que la touche est actionnée, vous passez à la rubrique suivante : > TITRE > INTERPRÉTE > NOM DE L'ALBUM > ANNÉE DE SORTIE > COMMENTAIRE.

Recherche par titres (numéroes) (touche A.P.)

Rechercher un numero de titre

• Appuyez sur la touche A.P. (21). Indiquez le premier chiffre du numéro du titre à l'aide du bouton rotatif MULTIJOG (3) et confirmez avec SEL (10). Le curseur passse au chiffre suivant.

• Indiquez maintainant le deuxième chiffre du numéro du titre à l'aide du bouton rotatif MULTIJOG (3). Confirmez avec SEL (4). Le titre correspondant au numéro saisi est lu.

Rechercher le nom d'un titre (lettres)

• Appuyez deux fois sur A.P. (21).
• Vous pouvez maintainant rechercher le début d'un titre en saisissant une dette à l'aide du bouton rotatif MULTIJOG (3), suivant le tableau ci-dessous. Passez dans le dossier trouve avec SEL (4).
• Appuyez sur SEL (4) pour lancer le premier titre portant la dette saisie précédendum.
• Si un réseau a été trouve avec les caractères choisis, vous pouvez ouvrir le réseau à l'aide du bouton rotatif MULTIJOG (3) et selectionner un titre.
• Pour lancer la lecture, appuyez à nouveau sur SEL (4).
• Pour effectuer une recherche à l'intérieur du repertoire, utilisez TUNE/TRACK/SKIP+/- (24).

Recherche par répertoires

Rechercher à partir du repertoire racine

• Appuyez trois fois sur A.P. (21). Le repertoire le plus élevé s'affiche pendant quelques secondes, puis le premier repertoire ou le premier titre.
• SEL (4) vous permet d'ouvrir un réseau et TUNE/TRACK/SKIP+/- (24) d'effectuer une recherche.

LECTURE DE DONNÉES ISSUES DE SUPPORTS USB/SD/MMC

Pour lire des supports de données USB ou des cartes SD ou MMC, retirez tout d'abord le cache situé sur le (:oté de l'appareil en tirant sur la droite.

Si vous n'utilisez plus la prise USB ou le compartmenté carte SD/MMC, replacez le cache afin d'éviter que de la poussière ne pénétre dans les branchements.

Support de données USB

VoussouspoucebrancherunlecteurMP3ouunautresupportdedonnéesUSBau niveaude la prise USB située sur la façade de l'appareil.

Votre autoradio peut utiliser des supports de données USB jusqu'à 1 Go.

La structure de dossiers peutContainir un maximum de 1024dossiers,4096 fichiers et une profondeur de dossiers sur 8 niveaux.

Dès que l'appareil externe est branché, l'autoradio recherche des fichiers MP3 ou WMA sur le support de données, et la mention USB apparait sur l'écran (7). La lecture de fichiers sur le support de données externe et la fonction de recherche s'effectuant de la même manière qu'avac les CD MP3.

Cartes SD/MMC

VoussupouverezinsereindlescompartmentcarteSD/MMCdescartesSDet MMCcontenant desfichiersMP3ouWMA.

Dès que la carte est insérée, l'autoradio recherche sur la carte des fichiers MP3 ou WMA, et la mention CARD apparait sur l'écran (7). La lecture de fichiers sur une carte SD ou MMC et la fonction de recherche s'effectuant de la même manière qu'avac les CD MP3.

EN CAS DE PROBLEMES

PROBÈME	CAUSE POSSIBLE	SOLUTION
L'appareil ne s'allume pas.	L'allumage n'est pas enclenché.	Enclencher l'allumage en tournant la clé.
	Un des fusibles est défectueux.	Remplacer le fusible.
Le CD n'est pas chargé ou est éjecté.	L'autoradio contient déjà un CD.	Sortir le CD.
	Le CD a été inséré à l'envers.	Toujours insérer les CD face imprimée vers le haut.
	Le CD est sale ou abîmé.	Nettoyer le CD ou insérer un autre CD.
	La température dans l'habitacle de la voiture est trop élevé.	Attendre que la température ambiente se soit normalisée.
	De la condensation!	Éteindre l'autoradio durant quelques heures et réessayer.
Pas de son!	Le volume est régle sur le minimum.	Augmenter le volume.
	Les câbles ne sont pas correctement branchés.	Vérifier le raccordement des câbles.
Les touches de fonction ne fonctionnent pas.	Le micro-ordinateur intégré ne peut pas fonctionner à cause d'un brouillage.	Appuyer sur la touche RESET (27).
	Le panneau de commande n'est pas correctement positionné.	Vérifiez que le panneau de commande est bien en place.
Le CD saute.	L'angle de montage est supérieur à 30°.	Corriger l'angle de montage.
	Le CD est très sale ou défectueux.	Nettoyer le CD ou insérer un autre CD.
	Erreur lors de la gravure d'un CD personnel.	Tester le CDgrave dans un autre appariel de lecture.
La radio et/ou l'enregistrement automatique des stations ne fonctionne pas.	Le cable de l'antenne n'est pas correctement branché.	Vérifier le branchement du cable de l'antenne.
	Les signaux d'émission sont trop faibles.	Régler manuellement les stations.
La mémoration des stations ne fonctionne pas.	Le cable du plus permanent (rose) n'est pas correctement branché.	Vérifier le raccordement des cables. Reportez-vous au chapitre “Montage”,page 6.

CONSIGNES D'ELIMINATION

Emballage

Les différents emballages usagés sont recyclables et doivent par principe être recyclés.

Appareil

Lorsque vous autoradio arrivè en fin de vie, ne le jetez enaucun cas dans une poubelle classique. Informez-vous auprès de votre municipalité des possibités d'élimination ecologique et adaptée.

DONNÉES TECHNIQUES

GÉNÉRALITÉS

Tension de service : DC12V, connexion à la terre négative
Dimensions du boîtier : 178 x 165 x 50 mm (I x P x H)
Puisance de sortie : 4 x 25 Watts R.M.S.
Fusibles : 1 A (rouge) ; 15 A (rose), 0,5 A (jaune)

RADIO

Bande radio	Réponse en fréquence
Bandes de fréquences FM1, FM2 et FM3	de 87,5 à 108 MHz
Bande de fréquences OM	522 KHz - 1620 KHz
GO	144 KHz - 290 KHz

LECTEUR CD/MP3

Puissance du laser : laser de classe 1

Plage de fréquence 40 Hz - 18 kHz

Débit MPEG 64 - 320 k

Lecture des MP3 Format MP3 ISO 9660 & Joliet

FORMATS DE CD SUPPORTÉS

L'appareil peut dire des CD audio, CD-R et CD-RW.

Attention :

il existe aujourd'hui de nombreux procédés d'enregistrement sur CD et de protection anti-copie dont certains ne sont pas encore standardisés ; de même, les disques vierges CD-R et CD-RW ne sont pas tous identiques. Des erreurs ou des ralentissements de lecture peuvent se produit dans certains cas. Il ne s'agit pas d'un défaut de l'appareil.

Cet apparéil est/agréé par la directive 72/245/CEE (dernière modification en date : directive 95/54/CE) - "Compatibilité electromagnétique" (nommée autorisation e1).

Sous réserve de modifications techniques!

F

PANORAMICA

MASK DPI ou MASK ALL

VOL LAST ou VOL ADJUST
