BEDIENUNGSANLEITUNG CD MP3 USB CAR RADIO MD 80877 MEDION

1. RELEASE: Bedienteil abnehmer
2. EJECT: CD auswerfen
3. MULTIJOG: Einstellung für Lautstärke, Bass, Höhen, Balance und Fader
4. SEL: Klangeinstellungen Lautstärke, Bass, Höhen, Balance, Fader; EON-Einstellungsmenu
5. MU: Stummschaltung
6. CD-Fach
7. Display
8. PWR: Gerät ein- und ausschalten
9. MOD: Zwischen Radio- und CD-Betrieb wahlen
10. MMC SD: MMC/SD-Fach
11. Deckel für USB/SD/MMC
12. AF: Radio Data System-Modus einstellen
13. TA(“Traffic alarm”): Verkehrsfunk
14. PTY: PTY-Informationen anzeigen
    15.-20.: Stationstasten M1-M6
15. PLAY/PAUSE: Wiedergabe starten/unterbrechen/ Ersten Titel wiedergeben, Nummerntaste M1
16. INT: Titel anspielen, Nummerntaste M2
17. RPT: Wiederholfkunften einstellen, Nummertaste M3
18. RDM: Zufallswiedergabe, Nummerntaste M4
19. Nummerntaste M5
20. Nummerntaste M6
21. A.P.: Automatische Senderspeicherung/Sender anspielen, MP3 Titel-, Ordner- und Verzeichnissutsche
22. SCN: Suchlauf nach AF-Sendern
23. BND: Bandwahl in Radiomodus, ID3-Tag Informationen im MP3-Modus anzeigen
24. TUNE/ TRACK/ SKIP +: Suche vorwärts durch Sender/CD-Titel TUNE/ TRACK/ SKIP -: Suche rückwärts durch Sender/CD-Titel
25. CLK: Uhrzeit anzeigen/einstellen
26. USB: USB-Anschluss

Hinter der Frontblende

1. RESET: Auf Werkseinstellungen zurückstellen
2. Diebstahl LED: Blinkt, wenn das Bedienteil abgenommen wurde

INHALTSVERZEICHNIS

Sicherheitshinweise 4

Elektrische Geräte nicht in Kinderhände 4
Verkehrssicherheit 4
Niemals selbst reparieren 4
Der CD-Spieler 5
Das Gerät reinigen 5
Einbau 5

Einbau 6

Einbauhinweise 6
Anschlussbeispiele 7
Einbau des Radios in den ISO-Schacht 8
Der ISO-Adapterstecker 9
Das Gerät ausbauen 10
Bedienteil 11

Bedienung 12

Grundbedienung 12
Radiofunktionen 14
RADIO DATA SYSTEM 15
EON-Einstellungsmenu 16
PTY Funktionen 19
Audio-CDs spielen 20
MP3-CDs spielen 21

Datum von USB/SD/MMC Datenträgern abspielen 23

Wenn Störungen auftreten 24

Entsorgungshinweise 25

Technische Daten 26

SICHERHEITSHINWEISE

Zudieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften auf-merksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung im Auto auf. Wenn Sie das Autoradio verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Batterien/Akkus können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb das Gerät und die Batterien für Kleinkinder unerreichbar auf. Werde eine Batterie verschlucht, muss sofort medizinische Hilfe in Anspruch genommen werden.

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstikungsgefahr.

Verkehrssicherheit

Die Verkehrssicherheit ist oberstes Gebot. Bedienen Sie Ihr Autoradio nur, wenn es die Verkehrslage zulässt. Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.

Akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten müssen im Fahrzeug rechtzeitig wahrgenommen werden können. Hörren Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

Niemals selbst reparieren

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags. Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Der CD-Spieler

Der CD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vemeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

Das Diskfach schonend behandeln

Führer Sie keine anderen Gegenstände als CDs in das Diskfach ein. Dies kann zur Beschädigung des prazisen Einzugmechanismus führen.

Das Gerät reinigen

Verwenden Sie für die Reinigung ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder die Beschriften des Geräts beschädigen können.

Einbau

Wenn Sie Ihr Autoradio selbst einbauen möchten, lesen Sie die Einbau- und Anschlusshinweise in dieser Anleitung.

EINBAU

Einbauhinweise

• Setzen Sie das Gerät in den darauf vorgesehenen Schacht ein, oder wahren Sie einen Platz für die Montage des Geräts, an dem es die normalen Fahraufgaben des Fahrers nichtephendert.
• Schlieben Sie kurz die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie safer, dass diese richtig eingesteckt sind und dass das System richtig Funktioniert.
• Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an ihren Fahrzeughändler/-fachwerkstatt.
• Bauen Sie das Gerät so ein, dass keine Verletzungen bei starkem Bremsen entstehen können.
• Wenn das Gerät mehr als 30^ aus der Waagerechten eingebaut wird, kann es seine optimale Leistung verlieren.
• Vermeiden Sie den Einbau des Gerätes in der Höhe hoher Temperaturen (z. B. direkte Sonneneinstrahlung oder Heizungsluft), Staub, Schmutz oder übermäßige Erschütterungen.

Anschlussbeispiele

Hinweise

Beachten Sieitte, dass das rosafarbene Speicher-Backup-Kabel an Dauerplus angeschlossen sein muss. Die Senderspeicherung kann sonst nicht Funktionieren.

An das RCA-Kabel (roter und weißer Cinch-Anschluss) können Sie einen externen Verständiger anschreiben. Beachachten Sie hierzu die Bedienungsanleitung des externen Verständers.

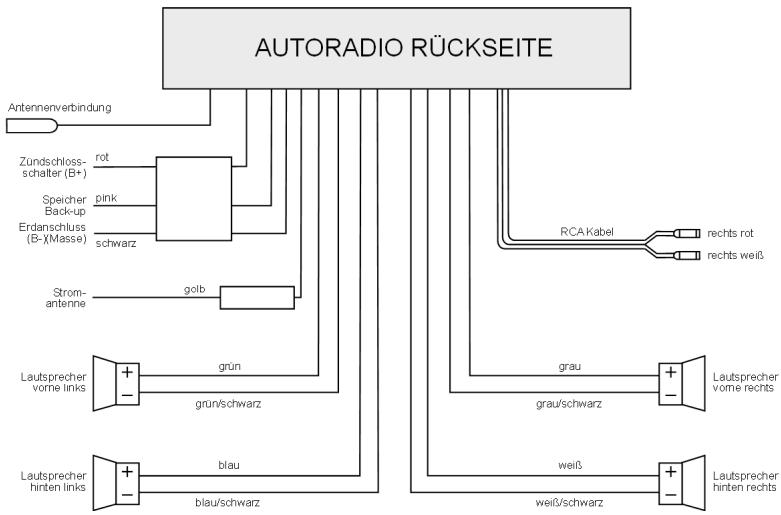

Vier Lautsprecher (Quadrosystem)

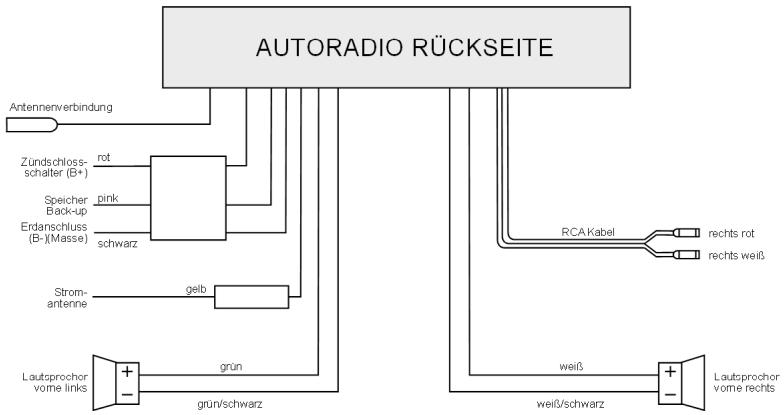

Zwei Lautsprecher (Dualsystem)

Einbau des Radios in den ISO-Schacht

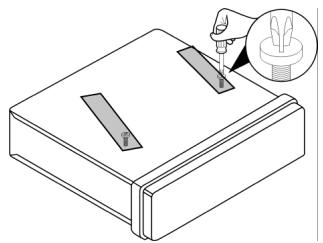

• Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungsschrauben am oberen Radiogehäuse (durch rote Fahnchen gekennzeichnet)!

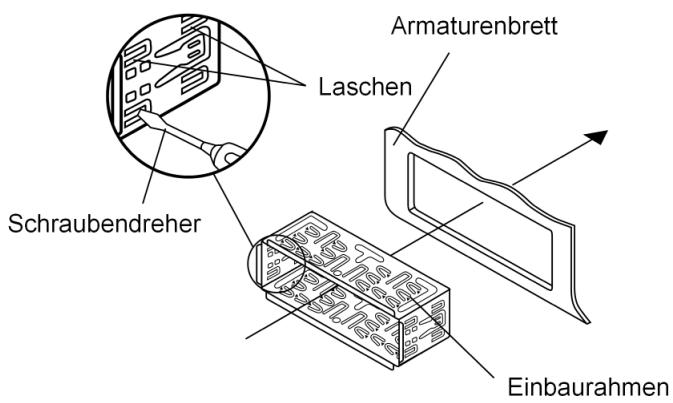

Montage

Das Autoradio kann in jeder Standard-ISO-Einbauschacht eingesetzt werden. Solle Itr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.

• Ziehen Sie den Einbaurahmen vom Gehäuse des Autoradios ab.

• Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.

• Biegen Sie die Laschen des Einbaurahmens mit einem Schraubendreher um, so dass dieser fest im Einbau-schacht fixiert ist (s. Abbildung).

• Ziehen Sie den Einbaurahmen vom Gehäuse des Autoradios ab.

• Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.
• Biegen Sie die La-schen des Ein-baurahmens mit einem Schrau-

• Überprüfen Sie den Rahmen auf festen Halt.
• Verbinden Sie den ISO-Buchsen-Block des Autoradios mit den beiden ISO-Steckern Ihr's Fahrzeugs.
• Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennenbuchse des Autoradios.
• Schieben Sie das Autoradio vorsichtig in den Einbaurahmen, bis es einrastet.

Bitte benutzen Sie beim Einbau den ISO-Block des Autoradios. Die Fahrzeug-spezifischen ISO-Adapter, die Sie gegebenenfalls benötigten, erhalten Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser.

Bei abgetrennten ISO-Block erlischt der Garantieanspruch!

Beachten Sie beim Einschieben die Verlegung der Kabel; sie konnten beschädigt werden.

• Betätigten Sie die Taste RESET (27) mit einem Kugelschreiber oder anderen spitzen Gegenstand.
• Setzten Sie das Bedienteil wie unten beschreiben ein.

Der ISO-Adapterstecker

Nutzen Sie den ISO-Adapterstecker Ihres Kraftfahrzeugs für den ISO-Buchsenblock des Autoradios, um eine sichere elektrische Verbindung herzustellen.

Back-up-Kabel

Achten Sie daraufuf, dass das rosafarbene Backup-Kabel für die Senderspeicher an Dauerplus anliegt.

Nach dem alle Verbindungen hergestellt sind, drücken Sie die Taste RESET (27).

Antennen-Relais-Kabel

Das blaue Kabel steht für eine Relais-gesteuerte Antenne zur Verfügung. Das Relais fahrth die Antenne automatisch aus, wenn das Radio angeschaltet wird. Beim Ausschalten fahrth die Antenne wieder ein.

Dieses Relais-Kabel kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschlussziehen Sieitte die Bedienungsanleitung des Verstärkers hinzu.

Verbinden Sie das blaue Kabel niemals mit dem Motorkabel; dies kann Schaden am Radio verursachen!

Belegung des ISO-Blocks

	BLOCK B - Lautsprecher		BLOCK A - Stromversorgung
B 1|3|5|7|2|4|6|8|	1	rechtshlen +	1
	2	rechtshlen -	2
	3	rechts vorne +	3
A 1|3|5|7|2|4|6|8|	4	rechts vorne -	4	Dauerplus (permanente 12-V-Bordspannung)
	5	links vorne +	5	Auto-Antenne (auch für externen Verständiger usw.)
	6	links vorne -	6
	7	linkshlen +	7	Schaltplus (geschaltet 12-V-Spannung, über Zündschloss)
	8	linkshlen -	8	Masse

ProblemdurchKabelvertauschung

In einigen Fahrzeugmodellen ist die standardmäßige Belegung der Kabel [4] und [7] im ISO-Block A (siehe oben)werkseitig vertauscht.

Wenn dies der Fall ist, sind manche Funktionen beeinträchtigt, z. B. kann die Senderspeicherung verloren gehen.

Zur Abhilfe müssen das rote Kabel (Schaltplus) und das rosafarbene Kabel (Dauerplus) im ISO-Block getauscht werden.

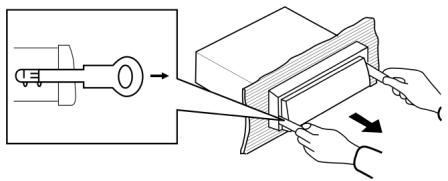

Das Gerät ausbauen

Um das Gerät wieder auszubauen, behmen Sie zunachst den Blendrahmen ab und führen Sie den rechten und den linken Schlüssel in den jeweiligen Schlitz an der Seiten des Gerätes ein. Die Laschen sind nun zurückgebogen und Sie konnen das Gerät Herausziehen.

Bedienteil

Bedienteil einsetzen

• Setzen Sie das Bedienteil rechts in den Rahmen ein und drücken Sie es dann an der linken Seite in den Rahmen. Wenn es richtig einrastet, horen Sie ein „Klick".
• Überprüfen Sie, dass das Bedienteil richtig und fest auf seinem Platz sitzt. Ist das Bedienteil nicht richtig eingebaut, erscheinen im Display Fehlinformationen und/oder eine Tasten haben Fehl-funktionen.

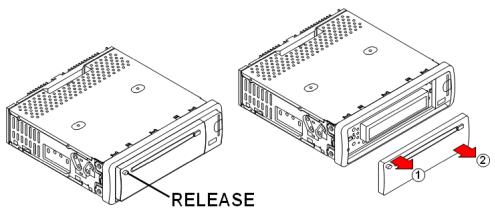

Bedienteil abnehmer

• Drücken Sie die Taste RELEASE (1). Das Bedienteil besteht sich und Sie konnen es nach links abnehmer..

Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

BEDIENUNG

Grundbedienung

Ein-/Ausschalten

• Drücken Sie die Taste PWR (8) zum Ein- und Ausschalten des Radios.

Lautstärke

• Drehen Sie den Drehregler MULTIJOG (3), um die Lautstärke einzustellen.

Stellen Sie die Lautstärke immer nur so hoch ein, dass Sie die akustischen Signale von Notfahrzeugen jederzeit noch deutlich horen konnen!

Lautstärke/Bass/Höhen/Balance/Fader

• Drücken Sie die Taste SEL (4), um die aktuelle Einstellung von Lautstärke (VOL), Bass (BAS), Höhen (TRE), Balance (BAL) und Fader (FAD) anzuzeigen.
• Mit dem Drehregler MULTIJOG (3) können Sie die Einstellungen ändern. In der Einstellung Balance können Sie die Lautstärkenverteilung rechts/links regeln und in der Einstellung Fader die Lautstärkenverteilung vorne () /hinten () .

Mute

• Drücken Sie die Taste MU (5), um den Ton ganz abzuschalten.
• Sie können die Stummschaltung mit einer beliebigen Taste aufheben. Beim Empfang eines PTY- oder TA-Senders (Verkehrsfunk) wird die Stummschaltung ebenfalls aufgehoben.

MODE

• Drücken Sie die Taste MOD (9), um zwischen Radioempfang (Anzeige RADIO) und CD/MP3-Betrieb (Anzeige DISC) zu wechseln. Wenn ein USB-Datenträger (Anzeige USB) angeschlossen ist oder eine SD/MMC Karte (Anzeige CARD) eingesteckt ist, können Sie zusätzlich zwischen der Wiedergabe dieser Datenträger wahren.

RESET

• Um das Autoradio in den Auslieferungszustand zurückzusetzen, drücken Sie die Taste RESET (27) mit einem spitzen Gegenstand, z. B. einem Kugelschreiber.

• Betätigten Sie die Taste RESET (27) - bei der ersten Inbetriebnahme nach Anschluss der Kabel,

• wenn nicht alle Funktionstasten funktionieren,

• bei Erscheinen einer Fehlermeldung im Display.

Uhrzeit einstellen

Drücken Sie die Taste CLK (25), um die Uhrzeit anzuzeigen.

Nach dem ersten Einsatzen oder nach einem RESET stellt sich die Uhrzeit bei Empfang eines Senders mit Radio Data System automatisch ein. Um die Uhrzeit manuell einzustellen, gehen Sie wie folgt vor:

Halten Sie, während die Uhrzeit angezeigt wird, die Taste CLK (25) gedrückt. Die Uhrzeitanzeige blinkt.

Drehen Sie den Drehregler MULTIJOG nach rechts, um die Stunden einzustellen bzw. nach links, um die Minuten einzustellen.

Drücken Sie nochmals die Taste CLK (25), oder warten Sie, bis die Anzeige zurückschaltet, um die neue Uhrzeit zu speichern.

Radiofunktionen

Bandbereich wahlen

• Drücken Sie die Taste BND (23), um zwischen den Bandbereichen FM1, FM2, FM3, MW (Mittelwelle) und LW (Langwelle) zu wechseln. In jedem Bereich können Sie sechs Sender speichern.

Die drei Bandbereiche FM1, FM2 und FM3 decken alle den selbst Fre-quenzbereich (87.5 bis 108 MHz) ab und ermögliches es so bis zu 18 Sonder im UKW-Bereich zu speichern.

Sender suchen

• Halten Sie eine der Tasten TUN/TRK/SKIP+/- (24) für zwei Sekunden gedrück, um die automatische Sendersuche einzuschalten. Das Gerätucht nun automatisch den nachsten Sender. Drücken Sie eine der Tasten TUN/TRK/SKIP+/- (24), um die automatische Suehe wieder anzuhalten.
• Wenn Sie eine der Tasten kurz drücken, können Sie die Senderfrequenz manuell aufwärts oder abwärts zu verändern.

AF-Sendersuchen

Drücken Sie in einem der drei Bandbereiche FM1, FM2 oder FM3 die Taste SCN (22), um den UKW-Bandbereich nach Sendern zu durchsuchen, die ein AF-Signal ausstrahlen. Sender, die ein AF-Signal austrahlen, senden alternative Freuenzen aus, die ebenfalls das eingestellte Programm ausstrahlen.

Der suchlauf hält bei jedem gefundenen Sender für 5 Sekunden an und lauft dann weiter. Drücken Sie die Taste SCN (22), um den Suchlauf anzuhalten.

Sender speichern

• Nachdem der Suchlauf einen Sender gefunden hat, drücken Sie für ca. drei Sekunden auf eine der Stationstasten M1-M6 (15-20). Ein Piepton signaliert die Speicherung. In jedem Bandbereich (FM1, FM2, FM3, MW und LW) konnen Sie 6 Sender speichern.

Das Gerät schaltet nach ein paar Sekunden wieder in die normale Senderanzeige um.

Sender aufrufen

• Wahlen Sie mit BND (23) den Bandbereich aus, in dem Sie den Sender abgelegt haben.
• Durch Drücken einer der Stationstasten M1-M6 (15-20) rufen Sie die gespeicherten Sender wieder auf.

Automatisches Speichern (A.P.)

• Drücken Sie die Taste A.P. (21), um jeder gespeicherten Sender jedem Bandbereichs für etwa 5 Sekunden lang anzuspielen.
• Halten Sie die Taste A.P. (21) für etwa 2 Sekunden lang gedrückt. Die drei Bandbereiche FM1, FM2 und FM3 werden nach den sechs stärksten Sendern durchsucht und die gefundenen Sender jeweils auf den Programmplätzen 1 - 6 eines Bandbereiches gespeichert. Danach wird der im Bandbereich FM1 auf Speicherplatz 1 ablegte Sender gespielt.
• Drücken Sie eine der Tasten M1-M6 (15-20), um dieSuche zu stoppen.

RADIO DATA SYSTEM

Unter Radio Data System versteht man einen Service der Rundfunkanstalten. Neben herkömmlichen Musik- und Sprachbeiträgen werden Zusammenführungen in Form verschlüsselter Digitalsignale ausgesendet, die vom Autoradio ausgewertet und angezeigt werden können. Im Display werden der Programmname und andere Informationen (Verkehrsinformationen, Titel der gerade gespielten Musik usw.) angezeigt.

Alternative Frequenzen (Taste AF)

• Drücken Sie die Taste AF (12) kurz, um die AF-Funktion für den Radio Data System-Modus ein- oder auszuschalten. Im Display erscheint bei eingeschalteter Funktion RF. Ist der Empfang nun schwach, wechselt das Radio automatisch zu einer Radio Data System-Station, die dasselbe Programm ausstrahlt.

Die AF-Anzeige im Display blinkt, wenn Radio Data System-Informationen empfangen wird.

Regionalprogramm-Modus (Taste AF)

Einige Sender strahlen Regionalprogramme zu bestimmten Tageszeiten aus.

• Um den Regionalprogramm-Modus ein- oder auszuschalten, halten Sie die Taste AF (12) für länger als 2 Sekunden gedrückt. Im Display erscheint die Anzeige REG ON. Warten Sie, bis die Anzeige darüber zur Radioanzeige wechselt, um den Regionalmodus einzuschalten.
• REG ON: Das Radioucht nur innerhalb der Region Sender mit Verkehrsdurchsagen.
• REG OFF: Das Radioucht nur außerhalb der Region Sender mit Verkehrsdurchsagen.

TA („Traffic Announcement“) - VERKEHRSFUNK

• Drücken Sie die Taste TA (13) kurz, um diese Funktion ein- oder auszuschalten.

Bei eingeschalteter TA-Funktion (TA erscheint im Display) wird im CD-Betrieb(sofort auf das Radio umgeschelt, wenn Verkehrsfunk übertragen wird. Sender, die Verkehrsdurchsagen übertragen, sind im Display durch TP gekenn-zeichnet. Zeitweise findet eine Umschaltung auf die EON-Verbindungsstationstatt (siehe unten), wenn EON einen Verkehrsfunk auf einem anderen Programmfindet. Der Lautstärkepegel wird bzw angehoben, sofern er sich unter der Schwelle befindet.

Bei eingeschalteter TA-Funktion konnen während eines automatischen Sendersuchlaufs oder mit derTaste TUN/TRK/SKIP+/- (24) nur Sender gespeichert/gefunden werden, die ein Verkehrs Funksignal ausstrahlen.

Wenn das Radio aus dem CD/MP3 Modus auf oder von einem Sender ohne Verkehrsdurchsage auf einen Sender mit Verkehrsdurchsage umscheltet, können Sie diesen Vorgang unterbremen. Drücken Sie hierzu die Taste TA (13). Die TA-Funktion wird nun unterbrochen, ohne dass der TA-Modus abgescheltet wird.

Mit den erweiterten Sendeinformationen „EON“ stehen Ihnen zusätzliche Funktion beim Finden eines Verkehrsfunksenders zur Verfügung. Insbesondere schaltet das Gerät auch dann auf einen Sender mit Verkehrsfunk um, wenn Sie einen Sender horen, der keinen Verkehrsfunk ausstrahlt. Nach der Verkehrsmeldung wird wieder auf den vorherigen Senderplatz umgeschaltet.

EON-TA LOCAL und EON-TA DISTANCE

• Halten Sie die Taste TA (13) für längerere Zeit gedrückt, um den EON TA LOCAL/EON TA DISTANCE-Modus zu wahren.

EONTA-LO - Örtlicher Modus: In thisem Modus werden Verkehrsfunktsender aus dem lokalen Gebiet gesucht. Im Display blinkt EON TR LO.

EONTA-DX - Entfernter Modus: In this modus werden Verkehrsfunksender auch aus einem weiter entfernten Gebiet gesucht. Im Display blinkt EON TR DX.

EON-EinstellungsmENU

• Halten Sie im Radiomodus die Taste SEL (4) gedrückt. Siekommen ins EON-EinstellungensmENU.

• Drücken Sie die Taste SEL (4) wiederholt kurz, um die Untermenü aufzufen. Die Einstellung eines Untermenü verändern Sie mit dem Drehregler MULTIJOG (3). Die Einstellungen brauchen nicht bestätigt werden und sind gespeichert, sobald die Anzeige darüber in die Radio- oder CD-Anzeige schal-tet.

TA SEEK oder TA ALARM

TA SEEK: Wenn Sie den Empfangsbereich verlassen oder das Signal für Verkehrsdurchsagen schwächer wird, wird der Suchlauf gestartet und sicht den stärksten TA Sender (Sender mit Verkehrsdurchsagen).
TA ALARM: Wenn Sie den Empfangsbereich verlassen oder das Signal für Verkehrsdurchsagen schwlicher wird, ertont ein Alarmton.

PI SOUND oder PI MUTE

PI SOUND: Sendersuchlauf mit Ton.
PI MUTE: Beim Sendersuchlauf ist der Ton stummgeschaltet.

RETUNE Loder RETUNES

RETUNE L ("long"): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennung (Programmidentifizierung) hält 90 Sekunden an.
RETUNE S ("short"): Der Suchvorgang nach einem Sender mit der richtigen PI-Kennunghalt 30 Sekunden an.

MASK DPI oder MASK ALL

• MASK DPI: Verbirgt die AF-Sender, die eine andere PI-Kennung haben.
• MASK ALL: Verbirgt die AF-Sender, die eine andere PI-Kennung haben und alle störenden Nicht-PI-Sender, die die gleiche Sendefrequenz haben.

BEEP 2ND, BEEP ALL oder BEEP OFF

BEEP 2ND: Beim einem langen Tastendruck ertont ein Piepton.
BEEP ALL: Bei jedem Tastendruck ertont ein Piepton.
BEEP OFF: Piepton aus.

SEEK1 oder SEEK2

SEEK1: Stationsuche hört auf, wenn die{nachste Station empfangen wird.
SEEK2: Stationsuche hört auf, wenn eine der Tasten TUN/TRK/SKIP+/- (24) losgelassen und der{nachste Sender empfangen wird.

DSP OFF,FLAT,POP M,CLASSICS oder ROCK

DSP OFF: Audioausgabe ohne Digitaleffekte (Digital Sound Processing).
- FLAT,POP M,CLASSICS oder ROCK: unterschiedliche Digitaleffekte für die Audioausgabe.

Bitte beachten Sie, dass bei eingeschalteten Digitaleffekt die Einstellungen BRS (Bass) und TRE (Höhen) durch Drücken der Taste SEL (4) nicht verfügbar sind.

LOUD ON oder LOUD OFF

LOUD ON: Loudness eingeschaltet (Klangverständung).
- LOUD OFF: Loudness ausgeschaltet (keine Klangverständlung).

STEREO/MONO

Audioausgabe in Stereo- oder Monoton einstellen. Beim Empfang eines Stereo-Senders erscheint im Display das Stereosymbol .

DX oder LOCAL

DX: Die Empfangsempfindlichkeit ist auf überegionale Sender ausgerichtet.
□ LOCAL: Die Empfangsempfindlichkeit ist auf regionale (lokale) Sender ausgerichtet.

VOL LAST oder VOL ADJUST

□ VOL LAST: Nach dem Einsatz wird die Lautstärkeeinstellung vor dem letzten Ausschalten übernommen.
□ VOL ADJ: Nach dem Einsatz wird eine feste Lautstärkeeinstellung über-nommen, die sie im Untermenü VOL ADJ einstellen können. Drücken Sie dazu SEL (10), um in die Einstellung A VOL zu gelangen. Stellen Sie hier mit dem Drehregler MULTIJOG (3) den Lautstärkewert ein, der nach dem{nachsten Einsatz übernommen werden soll. Der niedrigste Wert ist 10.

PTY Funktionen

PTY (Program Type Code - Programm Typ/Art Kennung)

• Um das PTY-MENU zu aktivieren, drücken Sie die Taste PTY (14). Drücken Sie dann eine der Nummerntasten M1-M6, um einen PTY-Eintrag für Musikrichtungen auszuwahlen.
• Drücken Sie die Taste PTY (14) erneut, um mit den Nummerntasten einen PTY-Eintrag für Sprachbeiträge auszuwahlen.
• Wenn Sie nun die Taste loslassen, startet eine automatischer Suchlauf nach Sendern, die dem ausgewählten PTY-Eintrag entsprechen. Beim ersten gefundenen Sender hält der Suchlauf an. Die PTY-Einträge enthalten Sie der unterstehenden Tabelle:

Taste	Musikrichtung	Sprachbeiträge
M1	POP M	NEWS (Nachrichten), AFFAIRS (Angelegen-keiten), INFO (Infos)
M2	EASY M, LIGHT M	SPORT (Bildung), EDUCATE (Bildung), DRAMA
M3	CLASSICS (Klassik);OTHER M (andere Musik)	CULTURE (Kultur), SCIENCE (Wissen-schaft), VARIORED (Verschiedenes)
M4	JAZZ, COUNTRY	WEATHER (Wetter), FINANCE (Finanzen), CHILDREN (Kinder)
M5	NATION M; OLDIES	SOCIAL (Soziales), RELIGION
M6	FOLK M	TRAVEL (Reisen), LEISURE (Freizeit), DOCUMENT (Dokumentation)

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunkanstalt und dem Sender abhängig sind.

Wenn Sie keine Radio Data System- oder PTY-Informationen empfangen, erscheint „PTY NONE" im Display.

Audio-CDs spiel

Hinweise zum CD-Betrieb

Feuchtigkeit und hohe Luftfeuchtigkeit konnen Fehlfunktionen des CD-Spieler verursachen. Schalten Sie in thisem Fall die Fahrzeug-Heizung an, um die Feuchtigkeit vor Gebrauch verdunsten zu setzen.

Setzen Sie den CD-Spieler keinen extrem hohen oder niedrigen Temperaturer aus.

CDs einlagen und herausnahmen

• Schiebern Sie die CD mit der beschriften Seite nach oben in das CD-Fach (6). Die Wiedergabe der CD beginnnt automatisch.
• Zum Herausnahmen der CD drücken Sie die Taste EJECT (2). Die CD wird ausgeworfen. Das Autoradio schaltet in den Radio-Modus um.

Fahren Sie nicht mit einer herausgefahrenen CD. Entnehmen Sie die CD sofort.

Titel überspringen/10 Tiel überspringen

• Mittels der Taste TUNE/TRACK/SKIP+/- (24) können Sie den nachsten bzw. den vorherigen Titel wahren. Die Titelnummer wird im Display angezeigt.
• Mit den Tasten M5 (19) und M6 (20) können Sie 10 Titel rückwärts bzw. vorwärts überspringen.

CD unterbrechen

Die Wiedergabe konnen Sie mit der Taste PLAY/PAUSE (15) unterbremen. Abermaliges Drücken startet wieder die CD.

Schneller Vor-/Rücklauf

• Halten Sie die Tasten TUNE/TRACK/SKIP+/- (24) länger gedrückt, um einenchnellen Vor- oder Rücklauf zu starten.

Titel kurz anspielen

• Drücken Sie die Taste INT (16). Im Display erscheint die Anzeige S-INT. Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. Ein abermaliges Drücken setzen die normale Wiedergabe in Gang.

Drücken Sie die Taste INT (16) im MP3-Betrieb länger. Im Display erscheint die Anzeige D-INT und es werden die ersten 10 Sekunden jeder Titels im aktuellen Ordner für ca. 10 Sekunden angespielt.

• Nochmaliges Drucken der Taste INT (16) setzen die normale Wiedergabe fort.

Einen Titel wiederholen

• Drücken Sie die Taste RPT (17). Der aktuelle Titel wird wiederholt. Ein abermaliges Drücken setzen die normale Wiedergabe in Gang.

Zufallswiedergabe aller Titel

• Drücken Sie die Taste RDM (18). Es wird eine zufallsgesteuerte Wiedergabe gestartet. Ein erneutes Drücken setzen die normale Wiedergabe in Gang.

MP3-CDs spielen

Die Grundfunktionen entsprechen denen der Audio-CDs (siehe vorheriges Kapitel). Bei MP3-CDs können Sie jedoch die Titel und die Interpreten direkt anwahlen. Diese Funktion und die anderen MP3-spezifischen Funktionen sind maßgeblich abhängig von der MP3-CD.itte beachten Sie das schon beim Erstellen dieser CDs (siehe)nachster Abschnitt).

Es können alle gängigen Kodierungen abgespielt werden.

Erstellung/Anzeige von MP3-CDs; ID3-TAGs (Taste-BD)

MP3-CD-ROMs können wie Daten CDs Einzeltitel oder Verzeichnisse enthalten.itte beachten Sie bei der Erstellung einer MP3-CD, dass Sie Titel nicht auf derselben Ebene wie Verzeichnisse, sondern nur in den Verzeichnissen abspeichern. Ein Vermischen von Titeln und Verzeichnissen auf derselben Ebene konnte zu Problemen beim Abspielenden führen.

Beim Erstellen der MP3-CD können Sie außer dem so genannte „ID3-Tag“ abspeichern (zur Eingabe empfehlen wir einen ID3-Tag-Editor). Dies ist ein Informationsblock in einer MP3-CD, der in der MP3 hinter der eigenen Musikinformation liegt. Dies können z. B. Informationen über den Interpreten, Titel, Albumname, Erscheinungsjahr und ein kurzer Kommentar sein. Das Autoradio kann diesen Informationsblock auslesen und im Display anzeigen.

• Um die ID3-Tags aneigen zu halten, drücken Sie BND (23). Mit jedem Ta-stendruck ändert sich die Rubrik: > TITEL > INTERPRET > ALBUMNAME > ERSCHEINUNGSJAHR > KOMMENTAR.

SuchenachTiteln (Nummern) (Taste-A.P.)

Titelnummernsuchen

• Drücken Sie die Taste A.P. (21). Geben Sie nun die ersten Stelle der Titelnummer mit dem Drehregler MULTIJOG (3) ein und bestätigten Sie mit SEL (10). Der Cursor wechselt zur nachsten Ziffer.
• Geben Sie nun die zweite Stelle der Titelnummer mit dem Drehregler MULTI-JOG (3) ein. Bestätigen Sie mit SEL (4). Der Titel mit der eingebeken Nummer wird wiedergegeben.

Titelnamen suchen (Buchstaben)

• Drücken Sie A.P. (21) zweimal.
• Sie können jetzt nach dem Anfang eines Titelsuchen, indem Sie einen Buchstaben gemäß unter stehender Tabelle mit dem Drehregler MULTIJOG (3) eingeben. Wechseln mit SEL (4) in den gefundenen Ordner.
• Drücken Sie SEL (4), um den ersten Titel mit dem zuvor eingegebenen Buchstaben zu starten.
• Falls with den gewählten Zeichen ein Verzeichnis gefunden wird, können Sie das Verzeichnis mit dem Drehregler MULTIJOG (3) öffnen und einen Titel wahlen.
  Die Wiedergabe starten Sie wiederum mit mit SEL (4).
• Innerhalb des Verzeichnisses suchen Sie mit TUNE/TRACK/SKIP+/-(24).

SuchenachVerzeichnissen

Vom Root-Verzeichnis ausuchen

• Drücken Sie Sie A.P. (21) dreimal. Das oberste Verzeichnis erscheint für ein paar Sekunden; danach das erste Verzeichnis bzw. der ersten Titel.
• Sie öffnen ein Verzeichnis mit SEL (4) unduchen mit TUNE/TRACK/SKIP+/-(24).

DATEN VON USB/SD/MMC DATENTRÄGERN ABSPIELEN

Um USB-Datenträger, SD- oder MMC-Karten wiederzugeben, erhmen Sie zunachst den Deckel an der Geräteseite ab, indem Sie ein nach rechts abziehen.

Wenn Sie den USB-Anschluss oder das SD/MMC-Kartenfach nicht mehr benutzen, schieben Sie den Deckel wieder auf, um zu vermeiden, das Staub in die Anschlüsse gelamt.

USB-Datenträger

Sie können an den USB-Anschluss an der Gerätefront einen MP3 Player oder einen anderen USB-Datenträger anschließen.

Ihr Autoradio kann USB-Datentrager bis zu 1GB verarbeiten.

DabeiarfdieVerzeichnisstrukturmaximal1024Ordner，4096Dateienundane Verzeichnistiefevon8Ebenenenthalten.

Sobald das externe Gerät angeschlossen ist, sicht das Autoradio nach MP3-oder WMA Dateien auf dem Datenträger und im Display (7) erscheint die Meldung USB. Die Bedienung zum Abspielen von Dateien auf dem externen Datenträger, sowie die Suchfunktion fonctionieren bereits bei MP3 CDs.

SD/MMC Karten

Sie können in das SD/MMC-Kartenfach SD und MMC-Karten einstecken, die MP3- oder WMA-Dateien enthalten.

Sobald die Karte eingesteckt ist,ucht das Autoradio nach MP3- oder WMA-Da- teien auf der Karte und im Display (7) erscheint die Meldung CARD. Die Bedie-nung zum Abspielen von Dateien auf einer SD- oder MMC-Karte, sowie die Suchfunktion fungkionieren setzen wie bei MP3-CDs.

WENN STÖRUNGEN AUFTRETEN

PROBLEM	MÖGLICHE URSACHE	ABHILFE
Das Gerätlässt sich nicht einschalten.	Die Zündung ist nicht eingechalten.	Zündung durch Drehen des Schlüssels einschalten
	Eine der der Sicherungen ist defekt.	Sicherung erneern.
Die CD wird nicht geladen oder ausgeworfen.	Es befindet sich bereits eine CD im Autoradio.	Die CD entfernen.
	Die CD ist verkehrt herum ein-gelegt worden.	Die CD mit der Beschriftung nach oben einlagen
	Die CD ist verschmutzt oder defekt.	Die CD säubern oder eine andere CD einlagen.
	Die Temperature im Auto sind zu hoch.	Warten, bis sich die Umgebungstemperatur normalisiert hat.
	Kondensation!	Das Autoradio einpeer Stun-den ausschalten und es dann erneut versuchen.
Kein Ton!	Die Lautstärke steht auf Min-max.	Die Lautstärke anheben.
	Die Kabel sind nicht richtig angeschlossen.	Die Kabelverbindungen über-prufen.
Funktionstasten faktionieren nicht.	Der eingebaute Microcomputer kann wegen Rauschens nicht Funktionieren.	Die Taste RESET (27) drüken.
	Das Bedienteil sitzt nicht kor-rekt.	Überprüfen Sie den korrekten Sitz des Bedienteils.
Die CD springt.	Der Einbauwinkel übersteigt 30°.	Den Einbauwinkel korrigieren.
	Die CD ist sehr schmutzig oder defekt.	Die CD säubern oder eine andere CD einlagen.
	Fehler bei selbstgebrannten CDs.	Die selbstgebrannte CD in einem anderen Abspielgerät überprüfen.
Radio und/oder die Automatische Son-derspeicherung faktionieren nicht.	Das Antennenkabel ist nicht korrekt angeschlossen.	Das Antennenkabel auf kor-rekten Sitz überprüfen.
	Die Sendersignale sind zu schwach.	Die Sender manuell einstellen.
Senderspeicher Funktioniert nicht.	Das Kabel für Dauerplus (rosa) ist nicht richtig angeschlossen.	Die Kabelverbindungen überprüfen. Beachten Sie hierzudas Kapitel “Einbau” auf Seite 6.

ENTSORGUNGSHINWEISE

Verpackung

Nicht mehr benöttige Verpackungen und Packhilfsmittel sind recyclingfähig und sollenen grundsatzlich der Wiederverwertung zugeführrt werden.

Gerät

Werfen Sie das Autoradio am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung.

TECHNISCHE DATEN

ALLGEMEIN

Betriebsspannung: DC12 V, Negative Masseverbindung

Gestell-Abmessungen: 178 × 165 × 50 mm ( B × T × H )

Ausgangsleistung: 4 x 25 Watt (Musikspitzenausgang)

Sicherungen: 1 A (rot); 15 A (pink), 0,5 A (gelb)

RADIO

Radioband	Frequenzgang
FM1, FM2 und FM3 Freqenzbänder	87.5 bis 108 MHz
MW Freqenzband	522 KHz - 1620 KHz
LW	144 KHz - 290 KHz

CD/MP3-PLAYER

Laserleistung:

Laser Klasse 1

Frequenzbereich

40 Hz - 18 kHz

MPEG-Rate

64-320k

MP3-Playback

ISO 9660 & Joliet Format of MP3

UNTERSTÜTZTE CD-FORMATE

Es können Audio-CDs, CD-Rs und CD-RWs abgespielt werden.

Bitte beachten Sie:

Es gibt heute也有很多, zum Teil nicht standardisierte CD-Aufnahme- und Kopierschutzverfahren sowie entsprechliche CD-R und CD-RW-Rohlinge.

Darum kann es in Einzelfällen zu Einlesefehlern oder -Verzögerungen kommt. Dies ist kein Defekt des Geräts.

Dieses Gerät ist zugelassen nach der Richtlinie 72/245/EWG (zuletzt geändert durch die Richtlinie 95/54/EG) - "Elettromagnetische Verträgelichkeit" (sog. E-Zulassung).

Technische Änderungen vorbehalten!

D

VUE D'ENSEMBLE

Panneau de commande

Technische gegevens 26

VEILIGHEIDSINSTRUCTIES

Frequentiebereik instellen

Automatisch opslaan (A.P.)

ONDERSTEUNDE CD-FORMATEN
