Type de produit	Autoradio
Marque	MEDION
Modèle	LIFE P62003 (MD 82223)
Dimensions (L x H x P)	178 x 50 x 160 mm (1 DIN)
Poids	Environ 1,2 kg
Alimentation	12 V DC (batterie véhicule)
Puissance de sortie	4 x 50 W max (50 W par canal)
Lecteur optique	CD / CD-R / CD-RW
Formats audio supportés	MP3, WMA, WAV, FLAC
Connectivité	Bluetooth (mains libres, streaming audio), USB, AUX (entrée jack 3,5 mm)
Radio	FM / AM (PLL synthétiseur), 30 stations préréglables
Écran	LCD rétroéclairé, affichage des informations de piste et radio
Fonctions supplémentaires	RDS, télécommande filaire (optionnelle), gestion des appels Bluetooth
Égaliseur	Préréglages (Rock, Pop, Classique, Jazz, etc.)
Sécurité	Code antivol à saisir après déconnexion de la batterie
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Faire appel à un professionnel ; aucune pièce détachée fournie avec l’appareil
Température de fonctionnement	0 °C à +50 °C

FOIRE AUX QUESTIONS - LIFE P62003 (MD 82223) MEDION

Comment connecter mon smartphone en Bluetooth ?

Activez le Bluetooth sur l'autoradio (mode Bluetooth) et sur votre téléphone. Recherchez les appareils disponibles et sélectionnez "MEDION LIFE P62003". Confirmez l'appairage. Le code PIN par défaut est 0000.

Comment régler l'horloge ?

Appuyez sur le bouton CLOCK (ou maintenez enfoncé) jusqu'à ce que l'affichage clignote. Utilisez les boutons VOL+ et VOL- pour régler les heures, puis appuyez à nouveau sur CLOCK pour régler les minutes. Validez en appuyant sur CLOCK une dernière fois.

Quels formats audio sont lisibles via USB ?

L'autoradio lit les fichiers MP3, WMA, WAV et FLAC. Assurez-vous que la clé USB est formatée en FAT32 et que les fichiers ne sont pas protégés par DRM.

Comment réinitialiser l'autoradio aux paramètres d'usine ?

Maintenez enfoncé le bouton RESET (souvent situé sur la façade avant) pendant environ 5 secondes à l'aide d'un stylo. Vous pouvez également débrancher la batterie du véhicule pendant 10 minutes, mais cela nécessitera de ressaisir le code antivol.

Pourquoi l'autoradio ne détecte-t-il pas ma clé USB ?

Vérifiez que la clé USB est formatée en FAT32 et qu'elle ne dépasse pas la capacité maximale prise en charge (généralement 32 Go). Essayez un autre port USB ou redémarrez l'autoradio.

Comment mémoriser une station de radio ?

Syntonisez la station souhaitée, puis maintenez enfoncé l'un des boutons de présélection (1 à 6) jusqu'à ce que la fréquence clignote deux fois. La station est alors mémorisée sous ce numéro.

Que faire si le code antivol est perdu ?

Contactez le service client MEDION en fournissant le numéro de série de l'appareil. Vous trouverez ce numéro sur l'étiquette collée sur le châssis. Un code de déverrouillage vous sera communiqué.

Puis-je brancher un amplificateur externe ?

Oui, l'autoradio dispose de sorties RCA (avant, arrière, caisson de basses) permettant de connecter un amplificateur externe. Consultez le schéma de câblage dans la notice pour les branchements.

Comment améliorer la réception radio FM ?

Assurez-vous que l'antenne est correctement branchée et déployée. Évitez de placer des câbles métalliques près de l'antenne. Si la réception reste mauvaise, essayez de changer l'emplacement de l'antène ou utilisez un amplificateur d'antenne.

L'autoradio chauffe-t-il normalement ?

Un léger échauffement est normal en fonctionnement. Si l'appareil devient très chaud au toucher, vérifiez que la ventilation n'est pas obstruée et que le volume n'est pas poussé à fond pendant une longue durée. En cas de surchauffe, l'autoradio peut se mettre en sécurité et s'éteindre.

MODE D'EMPLOI LIFE P62003 (MD 82223) MEDION

Panneau de commande.... 5

Derrière le panneau de commande 7

Télécommande 8

Consignes de sécurité 10

Ne pas laisser d'appareils électriques entre les mains des enfants 10

Destination.... 10

Sécurité routière 10

Ne jamais réparer soi-même l'appareil 10

Rayonnement solaire.... 11

Le lecteur de CD 11

Lecteurs et prises 11

Nettoyage de l'appareil 11

Consignes de sécurité relatives à la manipulation des piles .... 11

Montage. 12

Contenu de la livraison 14

Montage et mise en service 15

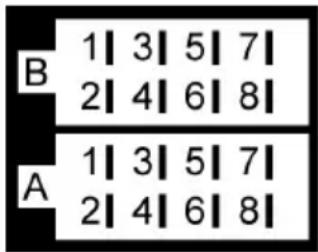

Compartiment et fiches ISO. 15

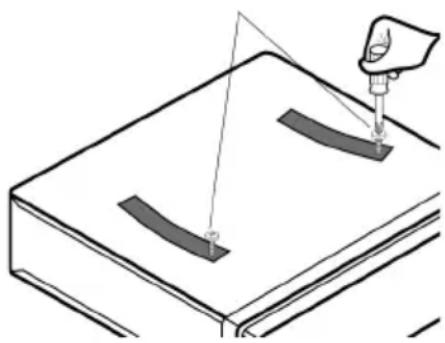

Monter le support de montage dans le compartiment d'encastrement

ISO....15

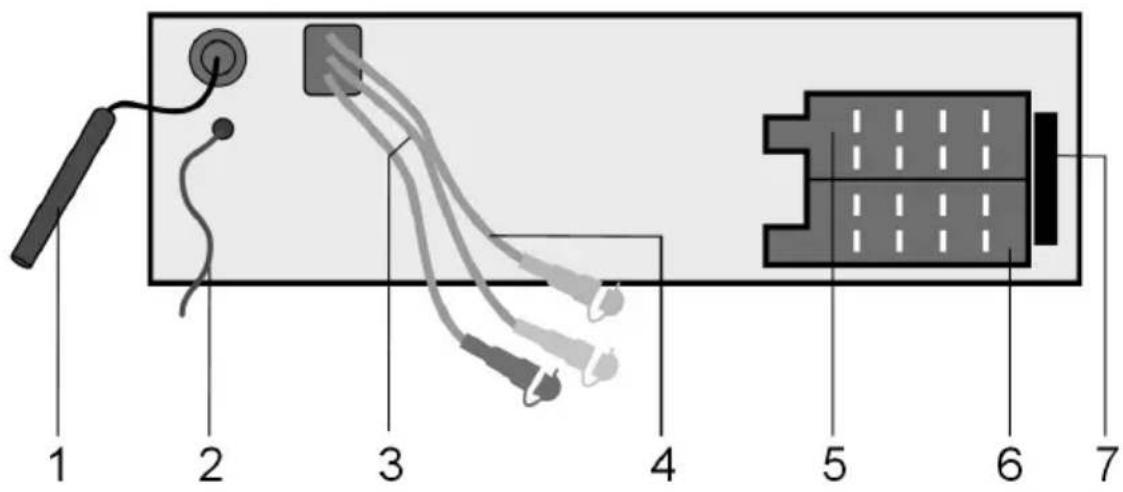

Branchements au dos de l'autoradio 17

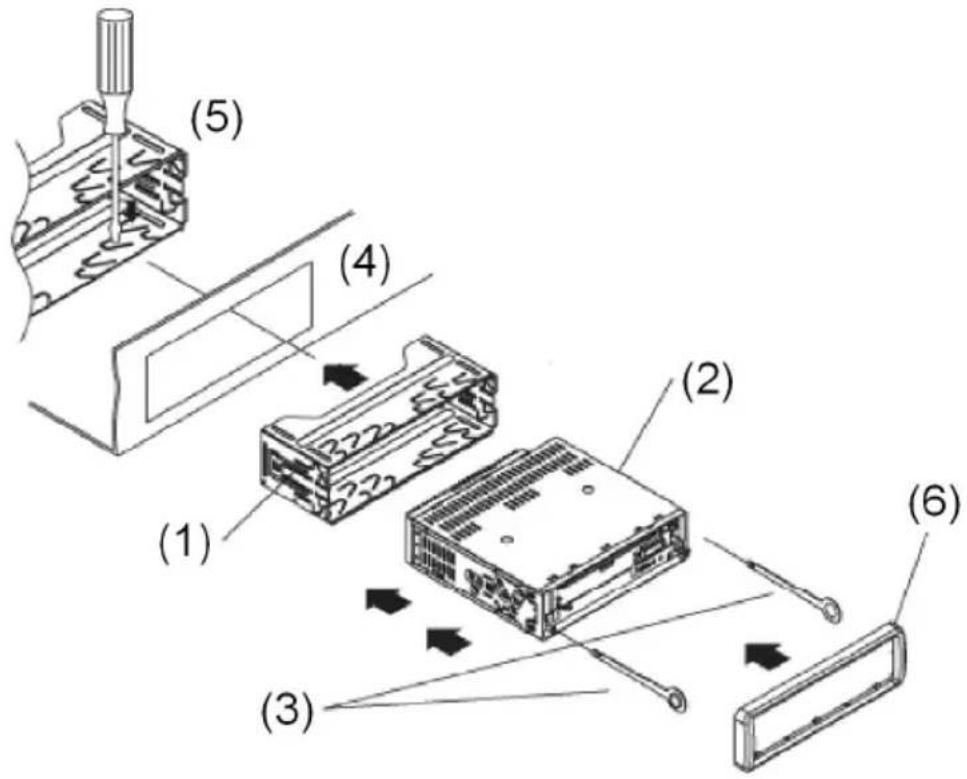

Mise en place de l'autoradio 18

Panneau de commande.... 19

Reset 19

Démontage de l'appareil 20

Explication des câbles 20

Utilisation 23

Fonctions de base 23

Fonctions radio 25

Radio Data System 26

TA – informations sur le trafic 27

Fonctions PTY (« Program Type ») 28

Fonctionnement avec supports de données (CD audio, MP3, USB, SD/MMC, AUX) 30

Le lecteur de CD. 30

La prise USB 31

Le lecteur de cartes SD/SDHC/MMC 32

La prise AUX IN 32

Fonctions de lecture 32

Fonctions de recherche avec les supports MP3. 33

Supports de données avec données audio et MP3 ..... 35

Menu Paramètres 36

Ouvrir le menu Paramètres 36

Fonctions réglables 36

Utilisation de la fonction Bluetooth 39

Connector le portable à la radio (« pairing ») ..... 39

État de la connexion.... 39

Téléphoner 40

Mode A2DP 41

En cas de problèmes 42

Recyclage 43

Caractéristiques techniques 44

Informations relatives à la conformité .... 45

Vue d'ensemble

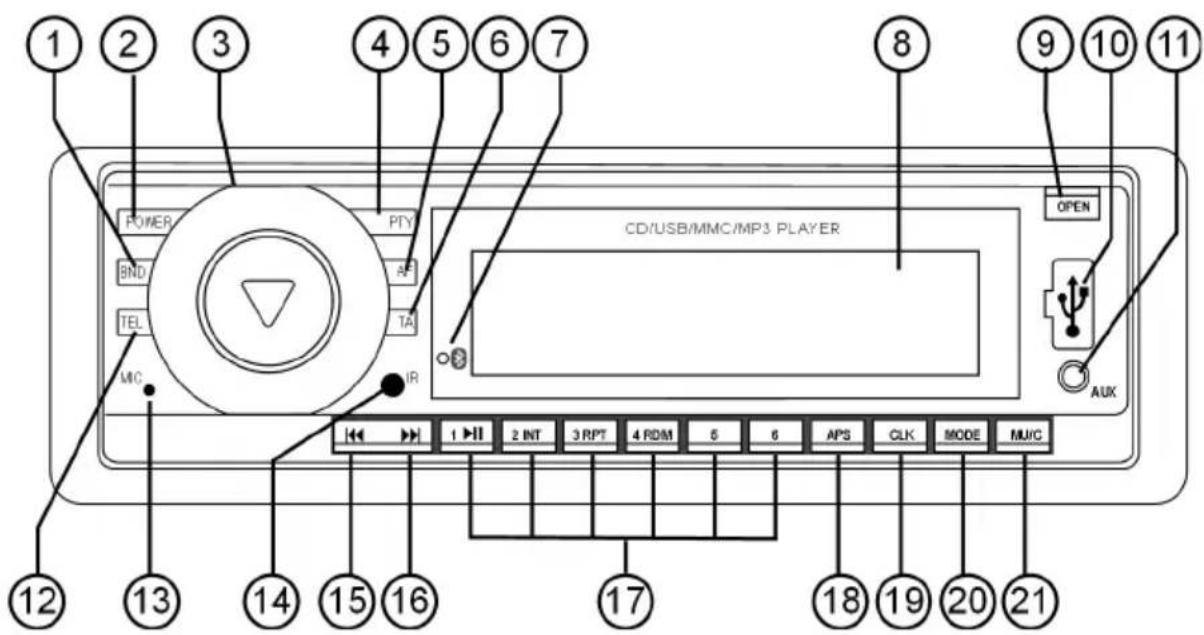

Panneau de commande

1. BND: sélection de la bande de réception en mode Radio, afficher informations sur les tags ID3 en mode MP3

2. POWER: maintenir enfoncée quelques secondes pour éteindre l'appareil., allumage possible avec n'importe quelle touche, excepté OPEN).

3. Bouton rotatif/bouton-poussoir: appuyer plusieurs fois pour choisir différents réglages; modifier les réglages avec le bouton rotatif

Chaque réglage reste activé quelques secondes seulement avant de repasser au réglage par défaut du volume (« VOL »).

Presser brièvement le bouton rotatif pour choisir les réglages audio suivants : VOL: volume, BAS: basses, TRE: aigus, BAL: balance entre haut-parleurs gauche et droit, FAD: fader (volume des haut-parleurs arrière).

Appuyer plus longtemps sur le bouton rotatifpour afficher une autre séquence des modes pour le réglage de l'heure et autres. Dans cette séquence, une pression brève vous permet de passer au prochain mode respectif :

IN VOL 17: réglage du volume avec lequel la radio s'allume (réglage par défaut sur 17).

CLK: réglage de l'heure; voir page 24.

BEEP 2ND: signal sonore en cas de pression de touche; voir page 37.

TR VOL: réglage du volume de base pour les flashes d'informations sur le trafic..

EON ON: activer et désactiver la fonction « EON » (OFF). Voir “Radio Data System”, page 26.

DSP NONE: choisissez ici avec le bouton rotatif entre les réglages audio FLAT (normal), CLASSIC, ROCK et POP (voir aussi page 23).

LOUD: activer (ON) ou désactiver (OFF) l'intensité sonore pour augmenter les basses et les aigus.

LOC: mode de recherche local (voir page 27). OFF: réception normale.

STEREO: commutation stéréo/mono sur la bande FM (MONO). En cas de mauvaise réception stéréo, le réglage sur MONO peut améliorer la réception.

1. PTY (« Program Type ») : rechercher des stations diffusant un type de programme précis
2. AF(« Alternative Frequency ») : presser brièvement pour activer et désactiver le mode AF ; presser longtemps pour activer et désactiver le mode régional en mode AF.
3. TA (« Traffic Announcement »): activer les stations émettant des informations sur le trafic
4. Voyant Bluetooth : est allumé lorsqu'un appareil Bluetooth est raccordé
5. Écran
6. OPEN - ouvrir le panneau de commande
7. Prise USB
8. AUX: raccorder un autre appareil audio avec connecteur jack
9. TEL: Fonction Bluetooth – appuyer sur cette touche avant la saisie d'un numéro de téléphone
10. Microphone
11. Capteur infrarouge de la télécommande
12. : Recherche de stations et aller au début du titre vers l'arrière : pression plus longue pour retour rapide
13. ►KRecherche de stations et aller au début du titre vers l'avant; pression plus longue pour avance rapide
14. Touches de station 1-6 : en mode radio, afficher les stations mémorisées ; fonctionnement avec supports de données (CD/MP3, USB, cartes SD/MMC, appareil externe) :
    1 ▶ II: pause et lecture sur supports de données (CD, MP3, SD/MMC, USB)
    2 INT (« Intro »): fonction Intro sur supports de données (CD, MP3, SD/MMC, USB)
    3 RPT (« Repeat »): fonction de répétition sur supports de données (CD,

MP3, SD/MMC, USB)

4 RDM (« Random »): lecture aléatoire sur supports de données (CD, MP3, SD/MMC, USB)

5 -10: dix titres vers le bas sur supports de données (CD, MP3, SD/MMC, USB)

6 +10: dix titres vers le haut sur supports de données (CD, MP3, SD/MMC, USB

1. APS: mémorisation automatique des stations
2. CLK: régler/afficher l'heure ; en mode radio, afficher les informations Radio-Data-System ; si aucune information Radio-Data-System n'est captée : afficher la fréquence et l'heure
3. MODE: choisir le mode (RADIO - DISC - USB - CARD - AUX)
4. MU: allumer le son; C (« Clear »): annuler la saisie

Derrière le panneau de commande

1. Fente pour une carte SD/MMC
2. Compartiment à CD
3. :▲éjection du CD
4. Support pour le panneau de commande
5. Contacts à fiche pour le panneau de commande
6. Orifice de RESET : restaurer les réglages d'usine
7. Voyant rouge (protection antivol)

Télécommande

1. POWER: maintenir enfoncée quelques secondes pour éteindre l'appareil.
2. AP: mémorisation automatique des stations
3. SCN: recherche de stations avec fréquences alternatives (stations AF)
4. CLK: régler/afficher l'heure
5. BND: Bsélection de la bande de réception en mode Radio, afficher informations sur les tags ID3 en mode MP3
6. MODE: choisir le mode ( RADIO - DISC - USB - CARD - AUX)
7. Touches numériques: touches de station 1 à 6 ; fonction Bluetooth : composer le numéro
8. : fonction Bluetooth : touche téléphone *
9. MUTE : allumer le son
10. T-M: Fonctions Bluetooth
11. +/-: Augmenter ou baisser le volume
12. «« » : Recherche de stations vers l'arrière / recherche de stations vers l'avant ; aller au début du titre et passer au titre précédent/suivant ; pression plus longue pour avance/retour rapide
13. SEL: presser plusieurs fois pour sélectionner différents réglages (cf. n° 3 sur la radio)
14. AF (« Alternative Frequency »): presser brièvement pour activer et désactiver le mode AF ; presser longtemps pour activer et désactiver le mode régional en mode AF; voir page 27
15. PTY (« Program Type ») : rechercher des stations diffusant un type de programme précis
16. TA (« Traffic Announcement »): activer les stations émettant des informations sur le trafic, voir page 27)

17. : Fonction Bluetooth : touche téléphone

1. CLEAR: annuler la saisie (numéro de téléphone)
2. TEL: fonction Bluetooth : appuyer sur cette touche avant la saisie d'un numéro de téléphone

Mise en service de la télécommande

La télécommande est livrée avec une batterie cellule lithium installée (CR 2025, 3 V). Un film plastique est glissé entre les contacts pour les protéger pendant le transport.

• Poussez le clip (1) légèrement vers l'intérieur.
• Sortez le compartiment à batterie en le tirant vers l'extérieur (2).
  Avant la première utilisation : enlevez le film de protection.
  Remplacement de la batterie : enlevez la batterie usagée et insérez une batterie neuve dans le compartiment. La batterie doit se trouver sous les clips de retenue avec le côté imprimé vers le haut.
  ▶ Repoussez le compartiment à batterie.

Consignes de sécurité

À propos de ce mode d'emploi

Lisez attentivement les consignes de sécurité avant de mettre l'appareil en marche. Tenez compte des avertissements figurant sur l'appareil et dans le mode d'emploi.

Conservez le mode d'emploi à bord de votre véhicule. Si vous vendez ou donnez l'autoradio, remettez aussi impérativement le présent mode d'emploi.

Ne pas laisser d'appareils électriques entre les mains des enfants

Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance.

Conservez également les matériaux d'emballage hors de la portée des enfants. Ils pourraient s'étouffer !

Destination

L'autoradio est prévu uniquement pour être installé et utilisé dans des voitures particulières.

Sécurité routière

La sécurité routière a la priorité absolue. Utilisez votre autoradio uniquement lorsque les conditions de circulation s'y prêtent. Familiarisez-vous avec l'appareil avant de démarrer.

Dans votre véhicule, vous devez pouvoir entendre à temps les sirènes de la police, des pompiers et d'autres services de secours. Ne réglez donc jamais le volume si haut que vous risquiez d'entendre trop tard les sirènes des véhicules de secours.

Ne jamais réparer soi-même l'appareil

Avant le montage, vérifiez que le câble et l'appareil ne soient pas endommagés. N'utilisez pas l'appareil si le boîtier ou le câble est endommagé.

N'essayez en aucun cas d'ouvrir et/ou de réparer vous-même l'appareil. Vous risqueriez de vous électrocuter. En cas de problème, adressez-vous à notre Centre de service ou à un autre atelier spécialisé.

Rayonnement solaire

Si l'habitacle de votre véhicule a fortement chauffé, p. ex. suite à une exposition prolongée au rayonnement solaire, n'allumez pas immédiatement l'autoradio.

Attendez d'avoir roulé un moment et que l'autoradio ait pu refroidir.

Le lecteur de CD

Le lecteur de CD est un produit laser de classe 1. L'appareil est équipé d'un système de sécurité qui empêche la fuite de rayons laser dangereux au cours d'une utilisation normale. Pour prévenir tout risque de blessure aux yeux, veillez à ne jamais manipuler ni abîmer le système de sécurité de l'appareil.

Lecteurs et prises

N'introduisez pas de corps étrangers dans les ouvertures de l'autoradio (compartiment disque, prise USB, emplacement pour carte, prise AUX). Vous pour-riez endommager les compartiments et prises.

Insérez toujours les CD dans le compartiment disque avec la face imprimée vers le haut. N'employez jamais la force pour insérer un disque ou une carte ni pour raccorder un appareil externe. Si vous sentez une résistance, essayez d'une autre manière ou avec un autre support.

Nettoyage de l'appareil

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de solvants ni de détergents chimiques qui pourraient endommager la surface et/ou les inscriptions figurant sur l'appareil.

Protégez l'appareil de l'humidité. Ne touchez pas l'appareil si vous avez les mains mouillées. Vous risqueriez de vous électrocuter !

Consignes de sécurité relatives à la manipulation des piles

Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler, chauffer fortement, s'enflammer, voire exploser, ce qui peut endommager votre appareil et porter atteinte à votre santé.

Il est impératif que vous respectiez les consignes suivantes :

□ Conservez les piles hors de la portée des enfants.
En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin.
□ Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément).

Remplacez simultanément toutes les piles usagées d'un appareil par de nouvelles piles de même type.
□ N'intervertissez jamais la polarité. Veillez à ce que les pôles Plus (+) et Moins (−) soient correctement positionnés afin d'éviter les courts-circuits.
□ Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.
□ Ne court-circuitez jamais les piles.
□ N'exposez pas les piles à la chaleur et ne les jetez pas au feu.
□ Ne démontez pas et ne déformez pas les piles. Vous risqueriez de blesser vos mains ou vos doigts, et vos yeux ou votre peau pourraient entrer en contact avec le liquide des piles. Si cela devait se produire, rincez abondamment les zones concernées à l'eau claire et consultez immédiatement votre médecin.
□ Évitez les coups et les fortes secousses.
□ Avant d'insérer les piles dans l'appareil, vérifiez si les contacts de l'appareil et des piles elles-mêmes sont propres et nettoyez-les si nécessaire.
Retirez immédiatement les piles usagées de l'appareil.
□ Retirez les piles en cas d'inutilisation prolongée de votre appareil.
□ Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.

Montage

Si vous voulez installer vous-même votre autoradio, lisez les consignes de montage et de branchement figurant dans le présent mode d'emploi. Nous vous conseillons cependant de faire installer l'appareil par un spécialiste. Vous êtes ainsi sûr que votre autoradio fonctionnera parfaitement. Un câblage incorrect peut entraîner des dommages de l'appareil et de votre véhicule.

Avant le montage, déconnectez le pôle moins de la batterie du véhicule ! Risque de court-circuit et d'électrocution !

Vérifiez si l'affectation des prises de votre véhicule correspond à celle de l'autoradio (voir « Répartition des différents éléments du bloc ISO », p. 13).
N'installez pas les câbles en les tirant, en les faisant passer sur des arêtes coupantes ou à proximité de pièces qui peuvent chauffer. Veillez à ne pas plier ni tordre les câbles.
- Insérez l'appareil dans le compartiment d'encastrement prévu à cet effet ou choisissez pour monter l'appareil un endroit qui ne gênera pas la conduite normale du chauffeur.

Raccordez brièvement les câbles avant de monter définitivement l'appareil. Assurez-vous que ces derniers sont bien branchés et que le système fonctionne correctement.

Si des modifications de votre véhicule s'avèrent nécessaires, adressez-vous à un concessionnaire automobile ou à un atelier spécialisé.

Installez l'appareil de manière à ce qu'il ne provoque pas de blessures en cas de freinage brusque.

Si l'appareil est monté à plus de 30° par rapport à l'horizontale, cela peut entraîner une baisse de ses performances.

Évitez de monter l'appareil dans un endroit exposé à de fortes températures (p. ex. rayonnement solaire direct ou air chaud d'un radiateur), à la poussière, à la saleté ou à de fortes secousses. L'appareil pourrait être endommagé.

Lors du montage, respectez scrupuleusement les instructions données dans le présent mode d'emploi. Avant de reconnecter la batterie du véhicule, vérifiez tous les branchements.

Angle de montage maximum

Contenu de la livraison

Veuillez vérifier l'intégralité de la livraison et nous informer dans un délai de deux semaines à compter de la date d'achat si la livraison devait être incomplète.

Avec le produit que vous venez d'acheter, vous recevez :

□ Autoradio
Télécommande avec une batterie cellule lithium installée (CR 2025, 3 V)
□ 2 fiches ISO avec câbles
□ Panneau de commande
□ Étui
□ Support de montage (emboîté)
□ 2 clés pour retirer le support de montage et extraire l'appareil
□ Autre matériel de fixation pour le montage individuel
□ Le présent mode d'emploi
□ Carte de garantie

Montage et mise en service

Avant le montage, déconnectez le pôle moins de la batterie du véhicule ! Risque de court-circuit et d'électrocution !

Compartiment et fiches ISO

L'autoradio est prévu pour être monté dans un compartiment d'encastrement ISO standard, d'une taille de 53 x 182 mm minimum.

En principe, le compartiment d'encast- rement ISO est doté de deux fiches ISO et d'un connecteur d'antenne.

Si votre véhicule ne comporte pas de compartiment d'encastrement ISO ou n'est pas équipé des fiches nécessaires, les connecteurs fournis peuvent être utilisés. Renseignez-vous auprès de votre atelier spécialisé, dans le commerce spécialisé ou aux rayons spécialisés des grands magasins. Voir à ce sujet le chapitre "Explication des câbles", page 20.

Monter le support de montage dans le compartiment d'encastrement ISO

Pour le montage, respectez les consignes de sécurité de la page 12.

Avant de procéder au montage, enlevez les deux vis situées sur la partie supérieure du boîtier de l'autoradio et servant à sécuriser le transport (marquées de petits fanions rouges) ! Tel qu'il est livré, le support de montage (1) est glissé sur l'autoradio (2). Enlevez tout d'abord le support de montage du boîtier de l'autoradio.

Pour cela, introduisez les deux clés (3) fournies
à gauche et à droite entre l'appareil et le support de montage, jusqu'à ce que les clés s'enclenchent.
Puis poussez le support de montage vers l'arrière au-dessus de l'appareil au moyen des clés.
Glissez le support de montage dans le compartiment d'encastrement ISO. (4).

Pour fixer le support de montage dans le compartiment d'encastrement, repliez le plus d'attaches possible à l'aide d'un tournevis (5). Choisissez les attaches qui se fixent bien sur le boîtier du compartiment d'encastrement..

Vérifiez ensuite que le support de montage est solidement fixé. Le support ne doit pas pouvoir se détacher même en cas de freinage brusque !

Avant d'insérer l'autoradio et de mettre en place le cadre cache (6), procédez aux branchements électriques.

Branchements au dos de l'autoradio

Vue d'ensemble du dos de l'autoradio :

1. Câble antenne
2. Antenne Bluetooth
3. Prise audio Cinch (rouge/blanche) avec capuchons de protection
4. Câble de caisson de basse (jaune) avec capuchon de protection
5. Bloc de fiches ISO B (haut-parleurs)
6. Bloc de fiches ISO A (courant)
7. Fusible 15 A

Préparer les câblages

Sortez largement les câbles se trouvant dans le compartiment d'encastrement ISO de votre véhicule de telle manière que vous puissiez les raccorder avec les câbles de l'autoradio.

Procéder aux câblages

Pour le montage, utilisez le bloc de fiches ISO de l'autoradio. – Si les connecteurs ISO de votre véhicule ne conviennent pas aux fiches ISO de l'autoradio, vous pouvez acheter des adaptateurs appropriés dans des ateliers spécialisés, le commerce spécialisé ou aux rayons spécialisés des grands magasins.

Les deux connecteurs ISO de votre véhicule (pour les haut-parleurs et le courant) permettent d'établir des liaisons électriques sûres et correctes. Si vous souhaitez malgré tout faire monter les câbles d'une autre manière, nous vous expliquons à la fin de ce chapitre la signification de chaque câble.

Raccordez le connecteur d'antenne de l'antenne du véhicule et la fiche antenne de l'autoradio.

Si vous utilisez un amplificateur externe, vous pouvez le raccorder avec les fiches audio Cinch rouge/blanche. Tenez ici compte également du mode d'emploi de l'amplificateur.
Si vous utilisez un caisson de basse externe, raccordez-le avec la fiche Cinch jaune. Tenez ici compte également du mode d'emploi du caisson de basse.
Raccordez les deux fiches ISO du véhicule et les deux blocs ISO de l'autoradio (A pour courant et B pour les haut-parleurs).

Test de mémorisation des stations

Sur certains modèles de véhicules, l'emplacement standard des câbles plus permanent et plus de commutation est permuté d'origine dans la fiche ISO pour le bloc ISO A (voir à ce sujet "Répartition des différents éléments du bloc de fiches ISO sur l'autoradio", page 22). Cela a pour effet que la mémorisation des stations ne fonctionne pas.

Avant de monter définitivement l'autoradio, vérifiez comme suit si les stations restent mémorisées :

▶ reconnectez la batterie du véhicule.
Enclenchez l'allumage du véhicule.
▶ Allumez la radio.
Exécutez une mémorisation automatique des stations en maintenant la touche APS enfoncée pendant deux secondes environ (voir à ce sujet également "Recherche automatique des 6 stations les plus puissantes (APS)", page 26).
▶ Coupez l'allumage du véhicule.
Réenclenchez l'allumage et vérifiez si les stations sont encore en mémoire (pour ce faire, appuyez sur les touches de rappel des stations 1 à 6).
▶ Si les stations sont toujours mémorisées, vous pouvez monter l'autoradio.
Dans le cas contraire, utilisez un adaptateur, disponible dans le commerce spécialisé, ou faites adapter les câbles dans un atelier spécialisé. Tenez compte à ce sujet du chapitre “Explication des câbles”, page 20.

Mise en place de l'autoradio

Poussez doucement l'autoradio dans le support de montage jusqu'à ce qu'il s'enclenche.

En veillant à ne pas plier ni coincer les câbles et à ce qu'ils ne soient pas trop tendus.

Puis mettez le cadre cache en place sur l'autoradio.

Mise en place du panneau de commande

Enclenchez le panneau de commande avec les deux broches situées en bas au dos dans les supports prévus à cet effet en bas dans le cadre (1).
▶ Relevez le panneau de commande (2).

Vérifiez que le panneau de commande est bien en place et ne peut plus bouger. Si le panneau de commande n'est pas correctement installé, des informations erronées apparaissent à l'écran et/ou certaines touches ne fonctionnent pas correctement.

Détachement du panneau de commande

Appuyez sur la touche OPEN. Le panneau de commande s'abaisse.
Retirez prudemment le panneau de commande du support.

Protection antivol

Lorsque le panneau de commande n'est pas placé dans le support, le voyant antivol clignote sur l'appareil..

Si le panneau de commande est retiré, les contacts du panneau de commande et de l'autoradio sont à nu.

Veillez à ne pas salir les contacts à nu. Des contacts salis peuvent entraîner un dysfonctionnement de l'autoradio. Conservez toujours le panneau de commande dans son étui de protection.

Au besoin, nettoyez les contacts avec un chiffon propre, sec et non pelucheux.

Reset

Pour mettre l'autoradio en marche, appuyez avec la mine d'un crayon ou un autre objet pointu dans l'orifice de RESET.

En cas de dysfonctionnement de l'autoradio persistant même si vous éteignez et rallumez l'appareil, appuyez avec la mine d'un crayon ou un autre objet pointu dans

Démontage de l'appareil

Retirez le panneau de commande.

Enlevez le support de montage.

Introduisez les clés droite et gauche dans la fente respective sur le côté de l'appareil. Les deux attaches retrouvent leur position initiale et vous pouvez extraire l'appareil.

Explication des câbles

La signification des câbles est utile si ceux-ci doivent être posés d'une autre manière que celle décrite dans le présent mode d'emploi. Pour cela, adressez-vous à un atelier spécialisé en remettant les fiches ISO fournies et les informations du présent chapitre.

Pour raccorder l'autoradio et les fiches ISO de votre véhicule, vous n'avez pas besoin des explications suivantes.

Deux fiches ISO avec câbles sont fournies avec l'appareil :

Fiche avec câbles électriques pour bloc de fiches ISO A
Fiche avec câbles de haut-parleurs pour bloc de fiches B

Vue d'ensemble des fiches ISO A : courant

Mémoire de réserve (jaune)

Le câble jaune de mémoire de réserve doit être relié au plus permanent. Sinon, la mémorisation des stations ne fonctionnera pas (voir. "Répartition des différents éléments du bloc de fiches ISO sur l'autoradio", page 22).

Câble de relais de l'antenne (bleu)

Le câble bleu est destiné à une antenne commandée par relais. Le relais sort automatiquement l'antenne lorsque la radio est mise en marche. Lorsqu'elle est éteinte, l'antenne rentre à nouveau.

Ce câble de relais peut aussi servir à commander un amplificateur externe. Pour un branchement correct, reportez-vous au mode d'emploi de l'amplificateur.

Ne raccordez jamais le câble bleu et le câble moteur de l'antenne commandée par relais, vous risqueriez d'endommager l'autoradio !

Vue d'ensemble des fiches ISO B : haut-parleurs

Si le véhicule est équipé uniquement de haut-parleurs avant et que les câbles pour les haut-parleurs arrière sont donc inutiles, les extrémités à nu de ces câbles doivent être isolées de manière réglementaire.

Répartition des différents éléments du bloc de fiches ISO sur l'autoradio

Bloc ISO BLOC B - haut-parleurs BLOC A - alimentation électrique
	1 arrière droit + 1
	2 arrière droit - 2
	3 avant droit + 3
	4 avant droit - 4 Plus permanent (tension de bord permanente de 12 V); borne 30
	5 avant gauche + 5 Antenne auto (aussi pour amplificateur externe, etc.)
	6 avant gauche - 6
	7 arrière gauche + 7 Plus de commutation (ten-sion active de 12 V, via la clé de contact) ; borne 15
	8 arrière gauche - 8 Masse ; borne 31

Problèmes de permutation des câbles

Sur certains modèles de véhicules, l'emplacement standard des câbles plus permanent et plus de commutation est permeté d'origine dans la fiche ISO pour le bloc ISO A. Dans ce cas, certaines fonctions ne fonctionnent pas correctement, p. ex. les stations mémorisées ne sont pas conservées.

Il est alors nécessaire de permuter le câble pour le plus de commutation (rouge) et le câble pour le plus permanent (jaune) dans le bloc de fiches ISO. Des adaptateurs appropriés sont disponibles dans le commerce spécialisé.

Utilisation

Fonctions de base

Allumer/éteindre

• Vous pouvez allumer l'autoradio avec n'importe quelle touche, excepté OPEN.
  La radio s'allume également lorsqu'un disque ou une carte est inséré ou une clé USB raccordée.
• Maintenez la touche POWER enfoncée pendant quelques secondes pour éteindre l'appareil.

Bouton rotatif/bouton-poussoir - régler le volume et procéder aux réglages du son

Le bouton rotatif multifonction/bouton-poussoir vous permet de régler le volume, d'afficher d'autres réglages du son et d'ouvrir le menu Paramètres (voir page 36).

Réglage Affichage Fonction
Volume	VOL	Réglage du volume
Graves	BAS	Réglage des graves
Aigus	TRE	Réglage des aigus
Balance	BAL	Réglage de balance gauche/droite
Fader	FAD F/R	Réglage du volume avant (F) / arrière (R)

- Vous pouvez modifier le volume à tout moment en tournant le bouton rotatif/bouton-poussoir. Si vous vous trouvez dans un menu, attendez environ 5 secondes jusqu'à ce que l'autoradio quitte automatiquement le menu.

Réglez le volume de manière à pouvoir entendre distinctement la sirène des véhicules de secours !

Appuyez sur le bouton rotatif/bouton-poussoir pour choisir un autre réglage du son, la valeur actuelle du réglage est affichée à l'écran.

▶ Tournez le bouton rotatif/bouton-poussoir pour modifier le réglage.

Si vous maintenez le bouton rotatif/bouton-poussoir enfoncé pendant 3 secondes, le menu Paramètres s'ouvre (voir page 36).

Mute (sourdine) - couper/remettre le son

▶ Appuyez sur MUTE pour couper le son ou le remettre.
- Vous pouvez remettre le son à l'aide d'une touche quelconque.

Le son est également rallumé lors de la réception d'une station PTY ou TA(informations sur le trafic).

MODE - changer de mode de fonctionnement

Appuyez sur la touche MODE pour basculer entre la réception radio et la lecture de supports de données (CD, UBS, etc.). Le mode de fonctionnement respectif est affiché à l'écran.

Mode de fonctionnement Affichage à l'écran
Réception radio	RADIO
Lecture de CD	DISC
Lecture d'une clé USB	USB
Lecture d'une carte SD/MMC	CARD
Lecture d'un appareil audio externe	AUX

CLK - affichage d'informations supplémentaires

En appuyant plusieurs fois sur la touche CLK, vous pouvez changer l'affichage à l'écran. Chaque affichage n'apparaît que durant quelques secondes.

Mode de fonctionnement Affichage supplémentaires
Mode radio avec réception de Radio-Data-System	Nom du programme > « [T] » (Clocktime)Heure > Fréquence > Réglages PTY
Mode radio sans réception de Radio-Data-System	Fréquence > « [T] » (Clocktime) Heure > Rég-lages PTY
Fonctionnement avec CD/USB ou carte	„[T” (Clocktime) Heure pendant env. 5 secon-des

Les fonctions PTY sont envoyées par les stations de radio dans un volume variable ; voir aussi le chapitre “Radio Data System”, page 26.

Si vous ne captez pas d'informations RDS ou PTY, PTY NONE s'affiche à l'écran.

Si aucune fréquence n'est captée, PS NONE s'affiche à l'écran.

Réglage de l'heure

Après la première mise en marche ou après un RESET, l'heure se règle automatiquement lorsqu'une station avec Radio Data System est captée.

Pour régler l'heure manuellement, procédez comme suit :

▶ Affichez l'heure.

Lorsque l'heure est affichée, maintenez la touche CLK enfoncée. L'heure cli-gnote.
▶ Tournez le bouton rotatif/bouton-poussoir vers la droite pour régler les heures ou vers la gauche pour régler les minutes.
Appuyez une nouvelle fois sur la touche CLK ou attendez que l'affichage ré-apparaisse pour enregistrer la nouvelle heure.

Fonctions radio

Sélection de la bande de réception

Appuyez sur la touche BND pour basculer entre bandes de réception FM (FM1, FM2, FM3) et ondes moyennes (OM1, OM2). Dans chacune des cinq bandes, vous pouvez mémoriser six stations.

Les trois bandes de réception FM (FM1, FM2 et FM3) couvrent toutes la même gamme de fréquences (de 87.5 à 108 MHz) et permettent ainsi de mémoriser jusqu'à 18 stations sur la bande FM.

Recherche des stations

• Maintenez la touche ◀ ou ▶ enfoncée pendant deux secondes pour activer la recherche automatique des stations. L'appareil recherche alors automatiquement la station suivante.
  ▶ Appuyez sur la touche ◀◀ ou ▶▶ pour stopper la recherche automatique.
  ▶ Si vous appuyez brièvement sur la touche ◀◀ ou ▶▶, vous pouvez modifier manuellement la fréquence de la station vers le haut ou vers le bas.

Rechercher des stations avec fréquences alternatives (AF)

Les stations émettant un signal AF envoient des fréquences alternatives qui diffusent également la station réglée, ce qui vous permet de capter la même station de radio sur de plus longues distances. (Pour plus d'informations sur ce service, voir "Radio Data System" page 26.)

Avec BND, sélectionnez la bande de réception dans laquelle vous souhaitez rechercher et éventuellement mémoriser une station.

Appuyez sur la touche SCN (télécommande) pour rechercher des stations émettant un signal AF dans la bande de réception FM.

À chaque fois qu'une station est trouvée, la recherche s'interrompt durant 5 secondes puis se poursuit.

Si vous souhaitez écouter ou mémoriser la station, appuyez sur la touche SCN pour stopper la recherche.

Mémoriser une station manuellement

Une fois que la recherche a trouvé une station, appuyez pendant environ trois secondes sur l'une des touches de station 1 à 6. Un bip sonore vous signale que la station a été mémorisée. 6 stations peuvent être mémorisées dans chaque bande de réception (FM1, FM2, FM3, OM1 et OM2).

Au bout de quelques secondes, l'appareil repasse en mode d'affichage normal des stations.

Recherche automatique des 6 stations les plus puissantes (APS)

Avec cette fonction, les six stations les plus puissantes sont automatiquement recherchées dans les trois bandes de réception FM1, FM2 et FM3 et les différentes stations trouvées sont mémorisées aux emplacements de programme 1 à 6 d'une bande de réception. Pour appeler cette fonction, procédez comme suit :

• maintenez la touche APS enfoncée pendant environ 2 secondes, la radio recherche les stations dans la bande de réception. Une fois la recherche terminée, les stations mémorisées sont affichées pendant 5 secondes. La radio joue ensuite la station mémorisée à l'emplacement de programme 1 de la bande de réception FM1.
• Appuyez sur l'une des touches de station 1 à 6 pour quitter la recherche.

Afficher une station en mémoire

Avec BND, sélectionnez la bande de réception dans laquelle vous avez mé- morisé la station.
En appuyant sur l'une des touches de station 1 à 6, vous affichez à nouveau les stations mémorisées.
Appuyez brièvement sur la touche APS pour écouter pendant environ 5 secondes chaque station mémorisée dans chaque bande de réception.

Radio Data System

Radio Data System est un service proposé par les stations de radio. Outre les retransmissions musicales et vocales classiques, des informations supplémentaires sont émises sous la forme de signaux numériques codés, qui peuvent être affichés par l'autoradio. Ces informations, telles que le nom de la station ou le titre du morceau joué, sont affichées à l'écran.

Activer/désactiver fréquences alternatives

- Appuyez brièvement sur la touche AF pour activer ou désactiver la fonction AF pour le mode Radio Data System.

Si la fonction est activée, RF est affiché à l'écran.

Si la réception est faible, la radio passe automatiquement sur une station Radio Data System diffusant le même programme.

L'affichage AF clignote sur l'écran lorsque des informations Radio Data System sont captées.

Activer/désactiver le mode Programmes régionaux

Certaines stations diffusent des programmes régionaux à des moments précis de la journée.

Pour activer ou désactiver le mode Programmes régionaux, maintenez la touche AF enfoncée pendant plus de 2 secondes.
L'affichage REG ON apparaît sur l'écran.
Attendez que l'affichage de la radio réapparaisse avant d'activer le mode Programmes régionaux.
☐ REG ON : la radio recherche des stations diffusant des flashes d'informations routières uniquement dans la région.
☐ REG OFF : la radio recherche des stations diffusant des flashes d'informations routières uniquement en dehors de la région.

TA – informations sur le trafic

„TA (« Traffic Announcement ») est le mode d'informations sur le trafic. Lorsque la station émet des signaux RDS et met à disposition des informations sur le trafic, la fonction TA étant activée, l'appareil passe immédiatement des autres modes (p. ex. mode CD) en mode Radio dès que des informations sur le trafic sont diffusées. Dès qu'un flash d'informations sur le trafic est diffusé, si le son actuel est inférieur au niveau réglé à la fonction TA VOL, il est automatiquement augmenté à ce niveau (réglage par défaut sur « 17 »).

Les stations émettant des flashes d'informations sur le trafic sont signalées par «TP» sur l'écran.

Appuyez brièvement sur la touche TA pour activer la fonction TA. Si aucune station diffusant des informations sur le trafic n'est sélectionnée, la radio recherche une station avec TA, TR SEEK s'affiche brièvement à l'écran. Lorsque la fonction est activée, le symbole TR apparaît en haut de l'écran.
Si la radio commute d'un autre mode de fonctionnement ou d'une station sans informations sur le trafic à une station avec TA, vous pouvez interrompre l'opération. Appuyez brièvement sur la touche TA. La fonction TA est maintenant interrompue, sans que le mode TA soit désactivé.

Il se peut que l'autoradio passe à la station relais EON (voir ci-dessous) lorsque EON capte des informations sur le trafic dans un autre programme.

Si la fonction TA est activée, pendant la recherche de stations, seules peuvent être captées ou mémorisées les stations émettant un signal TA.

EON - rechercher des stations TA locales ou éloignées

Avec les informations de station « EON » étendues, vous disposez d'une fonction supplémentaire de recherche d'une station diffusant des informations sur le trafic. En particulier, l'appareil passe également sur une station diffusant des informations sur le trafic lorsque vous écoutez une station n'émettant pas de telles informations. Une fois le message d'informations sur le trafic diffusé, l'autoradio revient automatiquement à la station précédente.

- Maintenez la touche TA enfoncée plus longtemps pour activer le mode EON TA LOCAL/EON TA DISTANCE.

Affichage à l'écran	Mode de recherche	Explication
EON TA-LO	« EON TA Local » Mode local	Seules les stations TA locales sont recherchées.
EON TA-OX	« EON TA Distance » Mode éloigné	Seules les stations TA éloignées sont recherchées.

Fonctions PTY (« Program Type »)

« PTY » (« Program Type Code ») est une fonction avec laquelle l'autoradio recherche des stations en fonction de types de programmes donnés. Ce service est de plus en plus supporté par les stations de radio.

- Appuyez plusieurs fois sur la touche PTYpour sélectionner la fonction PTY souhaitée.

Affichage à l'écran	Fonction PTY Recherche de stations
PTY MUSIC	Musique un certain style musical
PTY SPEECH	Langue avec certaines options de langue
PTY OFF	désactivé sans présélection

- Appuyez alors plusieurs fois sur l'une des touches de station 1 à 6 pour sélectionner l'option PTY souhaitée. Les touches de station sont occupées comme suit :

Touch e	Style musical Émissions non musicales
1	POP n	NEWS (nouvelles), AFFAIRS (affaires), INFO (informations)
2	EASY n, LIGHT n	SPORT (sport), EDUCATE (éducation), DRAMA
3	CLASSICS (musique classique) :OTHER M (autre musique)	CULTURE (progr. culturels), SCIENCE (sciences), VARIED (progr. divers)
4	JAZZ, COUNTRY	WEATHER (météo), FINANCE (finances), CHILDREN (progr. pour enfants)
5	NATION M, OLDIES	SOCIAL (questions sociales), RELIGION
6	FOLK M	TRAVEL (voyages), LEISURE (loisirs), DOCUMENT (documentation)

Si vous ne procédez à aucune autre saisie pendant 2 secondes, une recherche automatique des stations correspondant à l'option PTY sélectionnée démarre. La recherche s'arrête dès que la première station est trouvée.

Attention : ces informations dépendent de la région, de la station de radiodiffusion et de l'émetteur.

Si aucune information RDS ou PTY n'est captée, « PTY NONE » s'affiche à l'écran.

Fonctionnement avec supports de données (CD audio, MP3, USB, SD/MMC, AUX)

L'autoradio est équipé de différents lecteurs et prises et peut lire différents formats audio :

Lecteurs et prises Supports de données et formats
Lecteur de CD Pour CD audio du commerce et CD gravés soimême contenant des fichiers MP3. Les CD peuvent également être au format CD-R et CD-RW.
Prise USB pour clés USB* ou lecteur MP3*
Lecteur de cartes SD/MMC pour cartes mémoire SD/MMC* avec fichiers MP3.
Prise AUX IN pour le raccordement d'appareils audio externes,p. ex. d'un lecteur de CD, au moyen d'un connec- teur jack 3,5 mm
	*La compatibilité avec tous les lecteurs MP3, clés USB ou cartes mémoire disponibles sur le marché ne peut être garantie.

Les fonctions de lecture des différents supports de données sont, à quelques détails près, identiques et sont décrites ensemble dans le présent mode d'emploi (voir page 32).

Les fichiers MP3 possèdent leur propre fonction de recherche et d'affichage.

Sur les CD MP3 et les supports de données externes (USB ou cartes SD/MMC), les titres musicaux peuvent être archivés dans différents répertoires (dossiers). Ces répertoires peuvent être lus séparément (voir page 35).

Le lecteur de CD

Le lecteur de CD se trouve derrière le panneau de commande. Outre les CD audio du commerce, l'autoradio peut également lire les formats CD-R et CD-RW.

Informations sur l'utilisation du mode CD

L'humidité et une humidité atmosphérique élevée peuvent engendrer des dysfonctionnements du lecteur CD. Dans ce cas, allumez le chauffage du véhicule afin de faire s'évaporer l'humidité avant d'utiliser l'appareil.

Ne soumettez pas le lecteur CD à des températures extrêmement élevées ou basses.

Insertion et retrait d'un CD

• Appuyez sur la touche OPEN pour abaisser le panneau de commande.
• Insérez le CD dans la fente, face imprimée en haut.
  ▶ Refermez le panneau de commande. Les données sont entrées en mémoire (voir prochaine section « Affichages lors de l'entrée en mémoire ») puis la lecture commence.
  Si l'appareil se trouve dans un autre mode (Radio, USB), vous pouvez sélectionner la prise USB avec MODE.
  Pour retirer le CD, ouvrez à nouveau le panneau de commande. Appuyez sur la touche REL et ⬆(éjection). Le CD est éjecté. L'autoradio passe en mode Radio.

Ne roulez pas avec un CD éjecté.

Retirez immédiatement le CD.

Affichage lors de l'entrée en mémoire

Pendant que les données sont entrées en mémoire, « TOC READ » = lire la table des matières (« TOC » = « Table of Contents » = table des matières) s'affiche à l'écran.

Si le support de données est vide, « NO FILES » (= aucun fichier) s'affiche.

La prise USB

Vous pouvez brancher un lecteur MP3 ou un autre support de données USB au niveau de la prise USB située sur la façade de l'appareil.

Votre autoradio peut utiliser des supports de données USB jusqu'à 8 Go. La structure de répertoires peut contenir un maximum de 1024 dossiers, 4096 fichiers et une profondeur de répertoires sur 8 niveaux.

La prise USB comporte un capuchon de protection afin d'éviter que de la poussière pénètre dans les prises.

Raccordement d'un appareil USB

Enlevez le capuchon de protection du panneau de commande.
- Branchez votre appareil USB (p. ex. une clé USB ou un lecteur MP3) dans la prise. TOC READ ¹ s'affiche à l'écran. L'autoradio recherche les fichiers MP3 sur le support de données et « USB » s'affiche à l'écran.
Si l'appareil se trouve dans un autre mode (Radio, CD), vous pouvez sélectionner la prise USB avec MODE.
▶ Si vous n'utilisez plus la prise USB, remettez le capuchon de protection en place sur la prise USB et appuyez-le bien.

Le lecteur de cartes SD/SDHC/MMC

Insertion et retrait de la carte

Appuyez sur la touche OPEN pour abaisser le panneau de commande.
Introduisez la carte mémoire avec les contact à droite et le coin biseauté en haut dans la fente pour carte. L'autoradio recherche les fichiers MP3 sur le support de données et « 50/MMC » s'affiche à l'écran.
Si l'appareil se trouve dans un autre mode (Radio, CD), vous pouvez sélectionner la prise USB avec MODE.
Pour retirer la carte, appuyez sur la touche OPEN et abaissez le panneau de commande. Tirez prudemment la carte SD/MMC de son compartiment.

La prise AUX IN

Vous pouvez brancher un autre appareil audio, p. ex. un lecteur de CD, avec un connecteur jack 3,5 mm dans la prise AUX IN de l'autoradio.

L'autoradio recherche alors les fichiers MP3 sur le support de données et « RUX » s'affiche à l'écran.

Si l'appareil se trouve dans un autre mode (Radio, CD), vous pouvez sélectionner la prise USB avec MODE.
La lecture de fichiers sur le support de données externe et la fonction de recherche sont identiques à celles des CD MP3.

Fonctions de lecture

Pause et lecture

• Vous pouvez interrompre la lecture avec la touche 1 ▶II. Pendant la pause, l'affichage clignote à l'écran.
• Appuyez une nouvelle fois sur la touche pour relancer la lecture.

Saut de titre

▶ Avec la touche ◀◀ ou ▶▶, vous pouvez choisir le titre suivant ou précédent. Le numéro du titre est affiché à l'écran.
▶ Avec la touche 5 ou 6, vous pouvez sauter de dix titres en arrière ou en avant.

Avance/retour rapide

- Maintenez la touche «ou » enfoncée un peu plus longtemps pour lancer une avance/un retour rapide. Relâchez la touche pour stopper l'avance/le retour rapide.

Lecture brève d'un titre

En mode CD audio, MP3, USB, SD/MMC : appuyez brièvement sur la touche de station 2 INT. 5-INT (disque) ou M-INT (autres supports de données) s'affiche à l'écran.
Tous les titres sont lus successivement pendant environ 10 secondes.

En mode MP3, USB, SD/MMC : appuyez plus longtemps sur la touche de station 2 INT. D-INT s'affiche à l'écran et les 10 premières secondes de chaque titre du répertoire actuel sont jouées.

En appuyant une nouvelle fois sur la touche 2 INT, vous repassez en lecture normale.

Répétition d'un titre

▶ En mode CD audio, MP3, USB, SD/MMC :
appuyez brièvement sur la touche de station 3 RPT. S-RPT (disque) ou M-RPT (autres supports de données) s'affiche à l'écran. Le titre actuel est répété. Appuyez une nouvelle fois sur la touche pour repasser en lecture normale.
▶ En mode MP3, USB, SD/MMC :
appuyez plus longtemps sur la touche de station 3 RPT.
D-RPT s'affiche à l'écran et les titres du répertoire actuel sont répétés.
En appuyant une nouvelle fois sur la touche 3 RPT, vous repassez en lecture normale.

Affichage de la lecture aléatoire

En mode CD audio, MP3, USB, SD/MMC :
appuyez brièvement sur la touche de station 4 RDM. 5-RDM (disque) ou M-RDM (autres supports de données) s'affiche à l'écran. Tous les titres du CD ou du support de données sont lus dans un ordre aléatoire.
En mode MP3, USB, SD/MMC :
appuyez plus longtemps sur la touche de station 4 RDM.
D-ROM s'affiche à l'écran et les titres du dossier actuel sont lus dans un ordre aléatoire.
Appuyez une nouvelle fois sur la touche de station 4 RDM pour quitter la lecture aléatoire.

Fonctions de recherche avec les supports MP3

Le format MP3 comporte des fonctions de recherche particulières. Outre la recherche de numéros de titres, on peut aussi rechercher des noms de titres et de répertoires.

Cette fonction ainsi que les autres fonctions spécifiques aux MP3 dépendent essentiellement du CD MP3. Tenez-en compte dès la création de ce CD (voir section suivante).

Tous les codages MP3 courants peuvent être lus.

Création de supports MP3 ; tags ID3

Tout comme les CD de données, les supports de données avec fichiers MP3 (CD-ROM, clés USB, etc.) peuvent contenir des titres uniques ou des répertoires. Lors de la création du support de données, veillez à ne pas enregistrer les titres au même niveau que les répertoires, mais seulement dans les répertoires. Un mélange de titres et de répertoires au même niveau peut créer des problèmes lors de la lecture.

Lorsque vous créez des fichiers MP3, vous avez également la possibilité d'en-registrer des «tags ID3» (pour la saisie, nous vous conseillons l'utilisation d'un éditeur de tags ID3), c'est-à-dire un bloc d'informations sur un CD MP3, localisé sur le MP3 après les informations musicales proprement dites. Il peut s'agir p. ex. d'informations sur l'interprète, le titre, le nom de l'album, l'année de sortie ou encore d'un bref commentaire.

L'autoradio peut lire ce bloc d'informations et l'afficher à l'écran. Les différentes informations sont successivement affichées sous forme de texte défilant.

Affichage des tags ID3

Pour afficher les tags ID3, appuyez sur la touche BND.

À chaque fois que la touche est actionnée, vous passez à la rubrique suivante :

TITRE > INTERPRÈTE > NOM DE L'ALBUM > ANNÉE DE PARUTION > COMMENTAIRE.

En cours de lecture, les trois premières indications sont affichées à l'écran sous forme de texte défilant.

Ouvrir le mode de recherche

▶ En mode MP3, USB, SD/MMC :

appuyez sur la touche APS, la radio passe en mode de recherche. Appuyez une nouvelle fois sur la touche pour passer à la prochaine fonction de recherche :

Affichage à l'écran Recherche Utilisation
TRACK SEARCH	Numéro du titre	Si le numéro du titre souhaité est connu.
FIRST CHARACTER SEARCH	Nom du titre Si	le nom du titre est connu.
DIRECTORY SEARCH	Répertoire Si l'on sait dans quel répertoire le titre est mémorisé.

Recherche de numéro de titre

▶ Avec la touche APS, affichez la fonction de recherche « TRACK SEARCH » (numéro de titre).

Avec le bouton rotatif/bouton-poussoir, sélectionnez maintenant le premier emplacement du numéro du titre et validez votre sélection en appuyant sur le bouton rotatif/bouton-poussoir.

Le curseur passe au prochain emplacement.

Avec le bouton rotatif/bouton-poussoir, sélectionnez maintenant le deuxième emplacement du numéro du titre et validez votre sélection en appuyant sur le bouton rotatif/bouton-poussoir.

Le titre correspondant au numéro saisi est lu.

Recherche de nom de titre

▶ Avec la touche APS, affichez la fonction de recherche « FIRST CHARACTER SEARCH » (nom du titre).

Tous les titres commençant par la lettre « R » sont listés sur l'écran. La liste est en ordre alphabétique (de A à Z) puis numérique (de 0 à 9).

▶ Tournez le bouton rotatif/bouton-poussoir pour sélectionner la première lettre/le premier caractère du titre souhaité.

Tous les titres commençant par la lettre/le caractère sélectionné(e) sont listés sur l'écran.

- Appuyez sur la touche ◀◀ ou ▶▶ pour sélectionner le titre souhaité dans la liste.

- Appuyez sur le bouton rotatif/bouton-poussoir pour lancer la lecture du titre sélectionné.

Si aucun titre ne commence par la lettre sélectionnée, « NONE » s'affiche à l'écran.

Recherche de répertoires

▶ Avec la touche APS, affichez la fonction de recherche « DIRECTORY SEARCH » (recherche de répertoires).

Le répertoire supérieur « ROOT » est affiché. S'il n'existe pas de répertoire « ROOT », c'est le premier répertoire ou le premier titre qui s'affiche.

▶ Tournez le bouton rotatif/bouton-poussoir pour sélectionner un répertoire.

Appuyez sur le bouton rotatif/bouton-poussoir pour ouvrir un répertoire.

- Appuyez sur la touche ◀ ou ▶ pour sélectionner le titre souhaité dans le répertoire.

Supports de données avec données audio et MP3

Sur les CD contenant de la musique aussi bien au format audio que MP3, normalement, seuls les titres au format audio standard sont lus. Pour afficher les données MP3, procédez comme suit :

- Appuyez sur la touche BND et maintenez-la enfoncée pendant environ 3 secondes. L'appareil recherche les répertoires contenant des données MP3 sur le CD et les lit.

Menu Paramètres

Ouvrir le menu Paramètres

En mode radio, maintenez le bouton rotatif/bouton-poussoir enfoncé pendant environ 3 secondes. Vous accédez au menu Paramètres.
- Appuyez plusieurs fois brièvement sur le bouton rotatif/bouton-poussoir pour afficher la fonction souhaitée.
- Vous pouvez modifier le réglage d'une fonction en tournant le bouton rotatif/bouton-poussoir.
Les réglages sont automatiquement sauvegardés dès que l'affichage repasse en mode radio ou CD.

Fonctions réglables

Quitter la zone de réception (TA SEEK ou TA ALARM)

☐ TR SEEK : si vous quittez la zone de réception ou si le signal TA devient trop faible, la recherche de la station TA (diffusant des flashes d'informations sur le trafic) la plus puissante est démarrée automatiquement.
□ TR ALARM : si vous quittez la zone de réception ou si le signal TA devient trop faible, une alarme retentit.

Son lors de la recherche de stations (PI SOUND ou PI MUTE)

□ PI SOUND : recherche de stations avec du son.
□ PI MUTE : le son est coupé pendant la recherche de stations.

Recherche de stations avec identification PI (RETUNE L ou RETUNE S)

□ RETUNE L (« long ») : la recherche d'une station avec la bonne identification PI (identification de programme) s'arrête pendant 90 secondes.
□ RETUNE 5 (« short » - court) : la recherche d'une station avec la bonne identification PI s'arrête pendant 30 secondes.

Masquer certaines stations (MASK DPI ou MASK ALL)

□ MASK DPI : masque les stations AF ayant une autre identification PI.
□ MASK ALL : masque les stations AF ayant une autre identification PI ainsi que les stations non-PI indésirables ayant la même fréquence d'émission.

Signal sonore de pression des touches (BEEP 2ND, BEEP ALL ou BEEP OFF)

☐ BEEP 2ND : un signal sonore retentit lorsqu'une touche est appuyée longuement.
□ BEEP ALL : un signal sonore retentit à chaque fois qu'une touche est actionnée.
□ BEEP OFF : le signal sonore est désactivé.

Quitter la recherche des stations (SEEK1 ou SEEK2)

□ SEEK1 : la recherche des stations s'arrête lorsque la station suivante est captée.
□ SEEK2 : la recherche des stations s'arrête lorsque l'une des touches ◀◀ ▶▶ est relâchée et que la prochaine station est captée.

Effets numériques lors de la lecture (DSP OFF, FLAT, POP M, CLASSICS ou ROCK)

□ DSP OFF : sortie audio sans effets numériques (Digital Sound Processing).
☐ FLAT, POP M, CLASSICS ou ROCK : différents effets numériques pour la sortie audio.

Attention : si un effet numérique est activé, les réglages du son BRS (graves) et TRE (aigus) ne sont pas disponibles.

Amplification sonore (LOUD ON ou LOUD OFF)

☐ LOUD ON : « loudness » activé (amplification sonore).
☐ LOUD OFF : « loudness » désactivé (pas d'amplification sonore).

Sortie audio (STÉRÉO/MONO)

☐ Régler la sortie audio de la radio sur son stéréo ou mono. Quand une station stéréo est captée, le symbole stéréo s'affiche à l'écran.

Capter des stations régionales ou suprarégionales (DX ou LOCAL)

□ DX : la sensibilité de la réception est orientée vers des émetteurs suprarégionaux.
□ LOCAL : la sensibilité de la réception est orientée vers des émetteurs régionaux (locaux).

Volume à l'allumage de l'autoradio (VOL LAST ou VOL ADJUST)

□ VOL LAST : l'autoradio s'allume au volume qui était réglé lorsqu'il a été arrêté la dernière fois.
☐ VOL ADJ : l'autoradio s'allume toujours au même volume, que vous pouvez définir dans le sous-menu VOL ADJ.
Appuyez sur le bouton rotatif/bouton-poussoir pour accéder au réglageR VOL.

Avec le bouton rotatif/bouton-poussoir, réglez ici le volume auquel l'autoradio devra s'allumer la prochaine fois. 10 représente le volume minimum.

Mémoire tampon évitant l'interruption de la lecture d'un CD en cas de choc (ESP 6 ou ESP 25)

La fonction ESP (Electronic Shock Protection) sert à compenser les chocs et à garantir une lecture sans interruptions également en cas de choc du véhicule.

Vous pouvez choisir 2 réglages différents :

☐ ESP 6 : en cours de lecture d'un CD, la mémoire se remplit automatiquement de données pour 6 secondes.
☐ ESP 25 : en cours de lecture d'un CD, la mémoire se remplit automatiquement de données pour 25 secondes.

Caisson de basse (WOOFER ON ou WOOFER OFF)

Vous pouvez brancher un caisson de basse actif externe afin d'obtenir un effet de basse bien plus puissant. Réglez la fonction Caisson de basse sur ON si vous raccordez un caisson de basse externe.

☐ WOOFER ON : caisson de basse ON, l'effet de basse est activé.
□ WOOFER OFF : caisson de basse OFF, l'effet de basse est désactivé.

Utilisation de la fonction Bluetooth

L'autoradio est équipé d'une fonction Bluetooth qui vous permet d'utiliser la radio comme dispositif mains-libres pour votre téléphone mobile.

À condition, bien sûr, que votre téléphone mobile (portable) supporte la fonction Bluetooth et soit compatible avec l'autoradio.

Connector le portable à la radio (« pairing »)

Veillez à ce que seul le portable compatible Bluetooth se trouve à proximité de l'unité Bluetooth avec laquelle vous souhaitez téléphoner en voiture.

▶ Allumez ce portable et activez la fonction Bluetooth du portable. Consultez si nécessaire le mode d'emploi du portable.
Dès que le portable a trouvé la radio, un message correspondant s'affiche sur le portable (p. ex.: NOUVEL APPAREIL TROUVÉ ou similaire).
L'autoradio est affiché sur le portable et un mot de passe est exigé. Pour votre autoradio MD 82223, entrez sur votre portable le mot de passe « 0000 ».

La mention « CONNECT » s'affiche à l'écran de l'autoradio puis, une fois que le portable a été reconnu, le nom Bluetooth du portable. ¹

État de la connexion

Le voyant Bluetooth sur la façade de l'autoradio vous indique l'état de connexion actuel :

□ Voyant éteint : pas de connexion.
□ Voyant clignote : la connexion est établie ; le symbole Bluetooth est affiché à l'écran.

Lorsque la connexion est établie, les appels sortants et entrants sont transférés du portable sur l'autoradio.

□ Voyant allumé : une communication est en cours.

Établir la connexion

• Vous pouvez établir la connexion en exécutant la fonction correspondante sur le portable.
• Vous pouvez aussi établir la connexion en appuyant sur la touche T-M de la télécommande de l'autoradio.

Couper la connexion

- Vous devez couper la connexion Bluetooth avec votre portable.

Lorsque les appareils ont été éteints puis sont rallumés, l'autoradio recherche automatiquement les appareils raccordés. Cette recherche dure 10 à 15 secondes.

Téléphoner

Placez le portable allumé à proximité de l'autoradio.

Composer des numéros

Vous pouvez entrer les numéros de téléphone comme vous en avez l'habitude avec votre portable.

Mais vous pouvez également le faire comme suit avec la télécommande :

appuyez brièvement sur TEL (sur l'autoradio ou la télécommande) :ALL s'affiche à l'écran.
▶ Entrez le numéro de téléphone avec les touches numériques de la télécommande.
Si vous avez entré un chiffre incorrect, vous pouvez l'effacer avec CLEAR (MU/C).
Si vous voulez effacer un numéro entier, maintenez CLEAR (MU/C) enfoncée pendant un moment.
Si vous souhaitez composer le numéro entré, appuyez à nouveau sur TEL. La durée de la communication s'affiche à l'écran.

Recomposer un numéro

• Appuyez deux fois sur la touche TEL pour voir le dernier numéro de téléphone composé.
  Appuyez encore une fois sur TEL pour composer ce numéro.
• Vous pouvez également appuyer sur la touche T-M REDIAL s'affiche à l'écran. Avec le bouton rotatif, sélectionnez l'un des derniers numéros de téléphone ; il s'agit aussi bien des numéros que vous avez composés que des numéros des appels entrants.
  Appuyez sur TEL pour composer le numéro.

Appels entrants

Lorsque votre portable sonne, la sonnerie est transférée sur les haut-parleurs. « PHONE » et le numéro de l'appelant s'affichent. ¹
Pour accepter l'appel, appuyez brièvement sur la touche TEL.
▶ UPour refuser l'appel, appuyez sur la touche CLEAR (MU/C) .

Si l'autoradio se trouve en mode veille lors d'un appel entrant, il s'allume automatiquement. Une fois que vous avez raccroché, il repasse en mode veille.

Pendant la communication

Pendant la communication, la durée de l'appel est affichée à l'écran

Vous pouvez exécuter différentes fonctions :

☐ Régler le volume : tourner le bouton rotatif de l'autoradio. Le volume de base est 25.
□ Couper le son : appuyez sur T-M pour interrompre la communication. Appuyez encore une fois sur T-M pour rallumer le son.
Transférer la communication sur l'autoradio : maintenez la touche TEL enfoncée pendant 3 à 4 secondes pour transférer la communication du portable sur l'autoradio et de l'autoradio sur le portable.

Raccrocher

Pour raccrocher, appuyez sur CLEAR (MU/C).

Mode A2DP

De nombreux portables sont simultanément équipés d'une fonction de lecture musicale (lecteur MP3, etc.). L'A2DP (« Advanced Audio Distribution Profile ») est l'aptitude à lire des fichiers audio d'appareils Bluetooth. Vous avez cette possibilité sur votre autoradio.

Lorsque votre portable est connecté à l'autoradio, vous pouvez transférer les données audio via l'autoradio.
Choisissez la lecture A2DP avec MODEA2DP reste affiché à l'écran.
- Sélectionnez la lecture audio sur le portable. Il se peut que vous deviez sélectionner la lecture Bluetooth sur le portable et régler l'autoradio comme appareil de sortie.
▶ Commuter entre mode USB, carte et A2DP avec MODE.

En cas de problèmes

PROBLÈME CAUSE POSSIBLE / SOLUTION
L'appareil ne s'allume pas.	L'allumage n'est pas enclenché.
	Un des fusibles est défectueux.
Le CD n'est pas chargé ou est éjecté.	Un CD se trouve déjà dans l'autoradio.
	Le CD a été inséré à l'envers.
	Le CD est sale ou défectueux.
	La température dans l'habitacle de la voiture est trop élevée. Attendre que la température ambiante se soit normalisée.
	Condensation. Éteindre l'autoradio durant quelques heures et réessayer.
Pas de son. Le volume est réglé sur le minimum.
Les touches de fonction ne fonctionnent pas.	Le micro-ordinateur intégré ne peut pas fonctionner à cause d'un brouillage. Exécuter un reset (appuyer avec une pointe dans l'orifice de reset).
	Le panneau de commande n'est pas correctement positionné.
Le CD saute. L'angle de montage est supérieur à 30°.
L'appareil branché au niveau de la prise USB ne fonctionne pas.	La prise USB est réservée aux appareils répondant à la norme USB. Les appareils disponibles sur le marché ne respectent pas tous cette norme. Vous avez peut-être branché un appareil ne répondant pas à la norme USB.
La radio ou la mémorisation automatique des stations ne fonctionne pas.	Le câble d'antenne n'est pas correctement branché.
	Les signaux d'émission sont trop faibles. Régler les stations manuellement.
La mémorisation des stations ne fonctionne pas.	Le câble du plus permanent (jaune) n'est pas correctement branché. Reportez-vous au chapitre "Montage", page 12.
Votre portable n'est pas reconnu.	Le portable n'est pas compatible avec l'unité Bluetooth.

Recyclage

Emballage

Les différents emballages usagés sont recyclables et doivent par principe être recyclés.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une pou-belle classique. Informez-vous auprès de votre municipalité des possi-bilités d'élimination écologique.

Piles

Les piles usagées ne sont pas des déchets domestiques ! Elles doivent être déposées dans un lieu de collecte de piles usagées.

Caractéristiques techniques

Caractéristiques générales

Tension de service : DC 12 V, connexion à la terre négative

Dimensions de l'appareil : 178 x 165 x 50 mm (l x P x H)

Puissance de sortie : 4 x 15 watts R.M.S. maxi.

Consommation de fonctionnement max. :15 A

Radio

FM: 87,5 à 108 MHz

Ondes moyennes (OM): 522 à 1620 kHz

Version Bluetooth: 1.2

Lecteur de CD/MP3

Puissance du laser: laser de classe 1

Gamme de fréquences: 40 Hz - 18kHz

Débit MPEG: 64 - 320 k

Lecture MP3: formats MP3 ISO 9660 & Joliet

Formats compatible: CD audio, CD-R,

CD-RW

Prises

AUX: connecteur jack 3,5 mm

Support de données USB: 1.1 et 2.0 jusqu'à 16 Go (testé)

Cartes mémoire : SD, SDHC, MMC

jusqu'à 16 Go (testé), si supporté par la carte

Il existe aujourd'hui de nombreux procédés d'enregistrement sur CD et de protection anti-copie dont certains ne sont pas encore standardisés ainsi que différents types de disques vierges CD-R et CD-RW. Des erreurs ou des ralentissements de la lecture peuvent se produiredans certains cas. Il ne s'agit pas d'un défaut de l'appareil.

Cet appareil est agréé par la directive 72/245/EWG (dernière

modification en date : directive 2006/28/CE) – « Compatibilité

électromagnétique » (nommée homologation E).

03 9981

Sous réserve de modifications techniques !

Informations relatives à la conformité

FR

Par la présente, Medion AG déclare que l'appareil MD 82223 est conforme aux exigences fondamentales ainsi qu'aux autres prescriptions pertinentes de la directive européenne sur les équipements hertziens et les équipements terminaux de télécommunications (1999/5/CE).

Sur demande, notre service clientèle vous fera parvenir de plus amples informations concernant la déclaration de conformité.

C€0197

Contenuto
