| Type de produit | Finisseur de documents (modèle DF-710) |
| Dimensions (L × P × H) | 684 mm × 563 mm × 1087 mm |
| Poids | Environ 55 kg |
| Nombre de bacs | 3 (bac A, B, C) |
| Capacité bac A (A4, 64 g/m²) | Jusqu'à 3 000 feuilles |
| Capacité bac B (A4, 64 g/m²) | Jusqu'à 200 feuilles |
| Capacité bac C (A4, 64 g/m²) | Jusqu'à 50 feuilles |
| Capacité d'agrafage maximale (64 g/m²) | 30 à 50 feuilles selon le format |
| Grammage papier agrafable | 90 g/m² ou moins |
| Modes de finition disponibles | Tri (activé/désactivé), agrafage (angle, deux agrafes), reliure brochure, perforatrice (option), casier (option), plieuse (option) |
| Formats papier compatibles (tri) | A3, B4, A4, A4R, B5, Folio, 11×17", 8½×14", 8½×13½", 8½×13", 8½×11", 11×8½", 8K, 16K |
| Formats papier compatibles (reliure brochure) | A3, B4, A4R, 11×17", 8½×14", 8½×11" |
| Formats papier compatibles (perforatrice option) | Selon modèle : 2, 3 ou 4 trous ; grammage 45-200 g/m² |
| Capacité casier optionnel (7 bacs) | Jusqu'à 100 feuilles par bac (A4, 64 g/m²) |
| Capacité plieuse optionnelle | Jusqu'à 16 feuilles ; pliage central |
| Consommables | Cartouches d'agrafes (porte-cartouche A, B, C en option) |
| Entretien courant | Nettoyage des pièces internes par technicien ; vidage du bac de récupération des perforations |
| Précautions de sécurité | Ne pas placer sur surface instable, éviter sources de chaleur, ne pas démonter, débrancher avant nettoyage, ne pas regarder la sortie papier en fonctionnement |
| Accessoires en option | Perforatrice, casier (7 bacs), plieuse |
FOIRE AUX QUESTIONS - DF-710 KYOCERA
Questions des utilisateurs sur DF-710 KYOCERA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Imprimante multifonction au format PDF gratuitement ! Retrouvez votre notice DF-710 - KYOCERA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DF-710 de la marque KYOCERA.
MODE D'EMPLOI DF-710 KYOCERA
Manuel d'utilisation
Cette section utilise des illustrations détaillant le fonctionnement du finisseur de documents installé sur une machine couleur. Le fonctionnement est le même lorsque le finisseur de documents est installé sur d'autres machines.
Le présent manuel détaille essentiellement le fonctionnement lors de l'utilisation avec la fonction copiedur. Pour plus d'informations sur le fonctionnement depuis un ordinateur lors de l'utilisation de la fonction copiedur, reportez-vous au Manuel d'utilisation du pilote étendu.
Informations de sécurité 113 Nomenclature. 118 Fonctionnement 119 Entretien 127 Dépannage 131 Spécifications 147

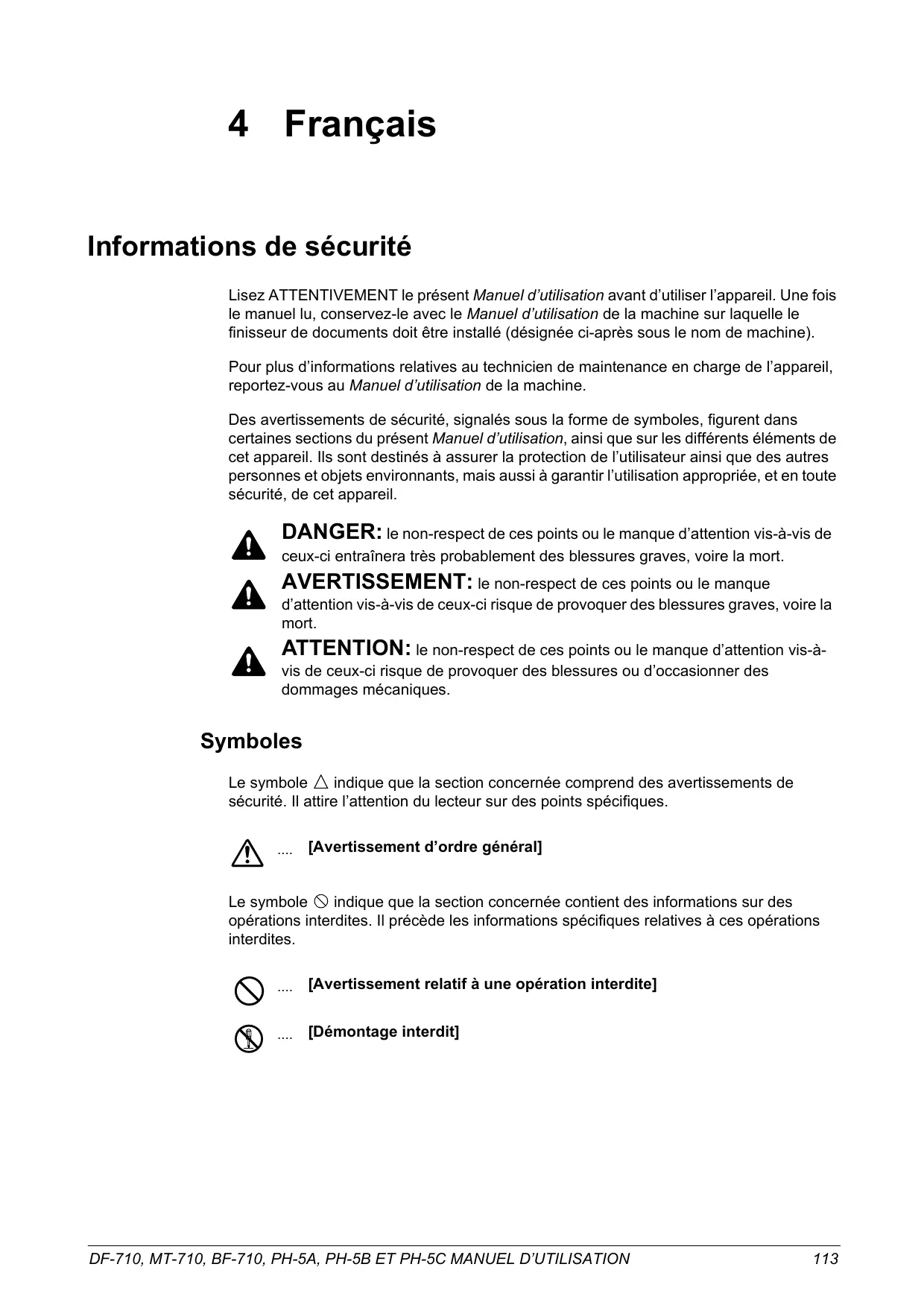

Informations de sécurité
Lisez ATTENTIVEMENT le présent Manuel d'utilisation avant d'utiliser l'appareil. Une fois le manuel lu, conservez-le avec le Manuel d'utilisation de la machine sur laquelle le finisseur de documents doit être installé (désignée ci-après sous le nom de machine).
Pour plus d'informations relatives au technicien de maintenance en charge de l'appareil, reportez-vous au Manuel d'utilisation de la machine.
Des avertissements de sécurité, signalés sous la forme de symboles, figurent dans certaines sections du présent Manuel d'utilisation, ainsi que sur les différents éléments de cet appareil. Ils sont destinés à assurer la protection de l'utilisateur ainsi que des autres personnes et objets environnants, mais aussi à garantir l'utilisation appropriée, et en toute sécurité, de cet appareil.
DANGER: le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci entraînera très probablement des blessures graves, voire la mort.
AVERTISSEMENT: le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voir la mort.
ATTENTION ou d'occasionner des dommages mécaniques.
Symboles
Le symbole indique que la section concernée comprend des avertissements de sécurité. Il attire l'attention du lecteur sur des points spécifiques.
Avertissement d'ordre général
Le symbole indique que la section concernée contient des informations sur des opérations interdites. Il précède les informations spécifiques relatives à ces opérations interdites.
Avertissement relatif à une opération interdite
[Démontage interdit]
Le symbole • indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises.
[Alerte relative à une action requise] [Retirez la fiche du cordon d'alimentation de la prise] [Branchez toujours l'appareil sur une prise raccordée à la terre]
Contactez un technicien pour demander le remplacement du présent Manuel d'utilisation si les avertissements de sécurité sont illisibles ou si le manuel lui-même est manquant (participation demandée).
Étiquettes attention
Par mesure de sécurité, des étiquettes intitulées «Attention» ont été collées sur le finisseur de document aux endroits suivants. FAITES TRÈS ATTENTION lors de l'élimination d'un bourrage papier afin d'éviter tout risque de brûlure ou de blessure aux mains.

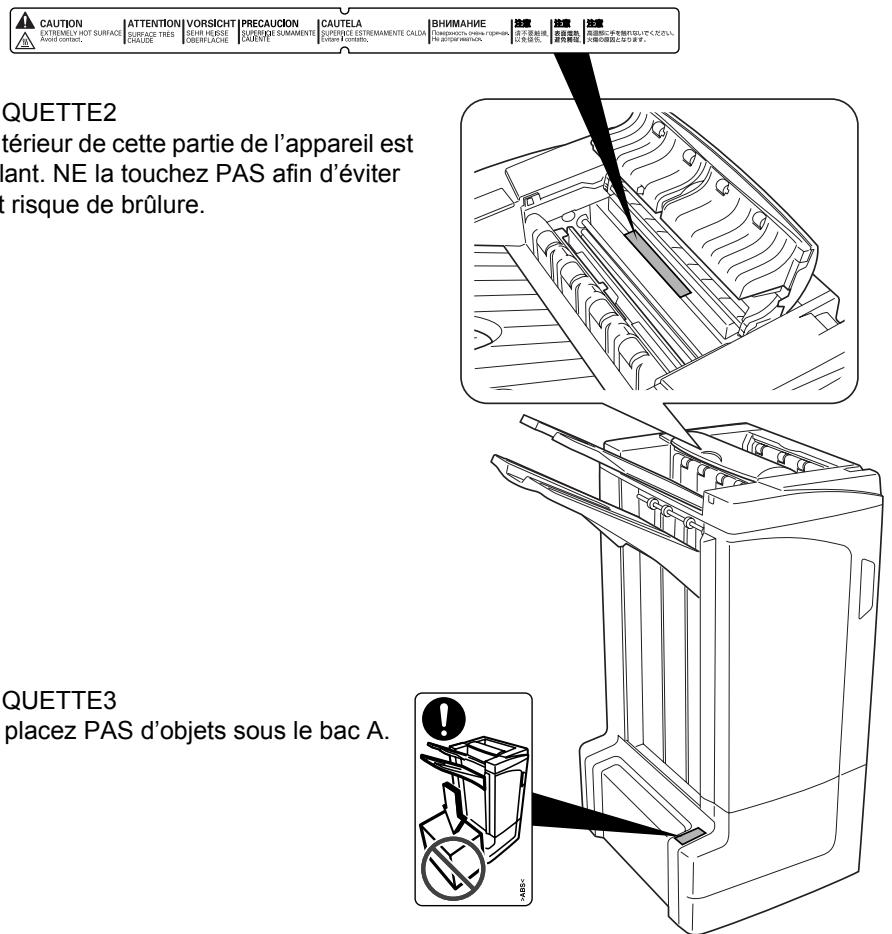

ÉTIQUETTE1

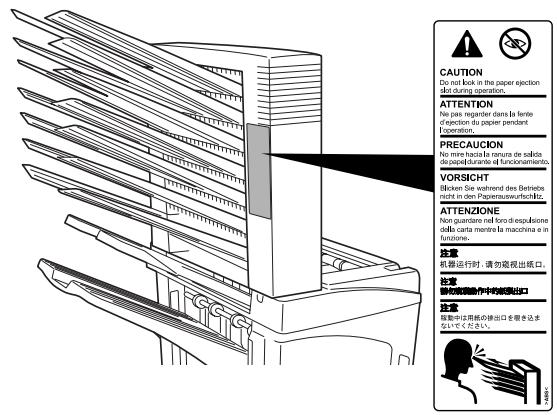

ATTENTION: le papier est ejecté très rapidement au niveau de la section de sortie. Ne regardez pas dans la section de sortie lorsque la machine fonctionne.
ÉTIQUETTE3
NE placez PAS d'objets sous le bac A.
REMARQUE: NE RETIREZ PAS CES ÉTIQUETTES.
Attention
Évitez de placer l'appareil sur une surface instable ou bosselée au risque de le faire basculer ou tomber, mais aussi de provoquer des blessures corporelles et de l'endommager.
Évitez les emplacements situés à proximité des radiateurs, foyers ou autres sources de chaleur. Ne laissez pas d'objets inflammables à proximité de l'appareil afin d'éviter tout risque d'incendie.
Autres précautions
De mauvaises conditions environnementales risquent d'affecter les performances de l'appareil. Veillez à ce que l'appareil soit installé dans une pièce climatisée (température recommandée de la pièce : environ 23°C (73,4^), humidité : environ 50%) et évitez les lieux suivants lors de la sélection d'un site d'installation:
- Évitez la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil.
- Évitez les endroits soumis aux vibrations.
- Évitez les endroits soumis à d'importantes fluctuations de température ou du taux d'humidité.
- Évitez les endroits directement exposés à l'air chaud ou à l'air froid.
Avertissement
Conservez les sacs en plastique servant à emballer l'appareil hors de la portée des enfants. Le plastique risque en effet de bloquer leurs voies respiratoires et d'entraîner leur étouffement.
Avertissement
NE posez PAS d'objets métalliques ou d'objets contenant de l'eau (vases, pots de fleurs, tasses, etc.) sur l'appareil ou à proximité de celui-ci. Ce type de situation présente un risque d'accordance ou de décharge électrique si de l'eau s'écoule à l'intérieur de l'appareil.
N'endommagez pas, ne coupez pas et ne tentez pas de réparer le cordon d'alimentation. NE placez PAS d'objets lourds sur le cordon d'alimentation, ne l'étrez pas, ne le pliez inutillement et ne lui causez aucun autre dommage. Ces types de situations représentent un risque d'incendie ou de décharge électrique.
N'essayez JAMAIS de réparer ou de démonter cet appareil ou ses éléments au risque de provoquer un incendie ou des blessures.
Si un corps étranger, quel qu'il soit (trombones, eau, autres liquides, etc.) tombe à l'intérieur de l'appareil, m Si ces recommandations ne sont pas suivies, un incendie ou un choc électrique risque de se produire.
Contactez TOUJOURS un technicien de maintenance pour l'entretien ou la réparation des pièces internes.
Attention
Par mesure de sécurité, mettez TOUJOURS la machine hors tension et débranchez la fiche du cordon d'alimentation de la machine lors du nettoyage de l'appareil.
NE touchez PAS au bac de sortie lorsque l'appareil fonctionne au risque de vous blesser.
L'accumulation de poussière à l'intérieur de l'appareil peut causer un risque d'incendie ou d'autres problèmes. Par conséquent, il est recommandé de contacter un technicien de maintenance pour le nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons particulièrement humides. Contactez le technicien de maintenance au sujet du coût du nettoyage des pièces internes.
Autres précautions
NE placez PAS d'objets lourds sur l'appareil ou tout autre objet susceptible de l'endommager.
Avant de lever ou de déplacer l'appareil, contactez un technicien de maintenance.
Ne touchez pas aux pièces électriques, tels que les connecteurs et les cartes de circuits imprimés. Elles pourraient être endommagées par l'électricité statique.
NE tentez PAS de réaliser des opérations n'étaient pas décrites dans le présent Manuel d'utilisation.

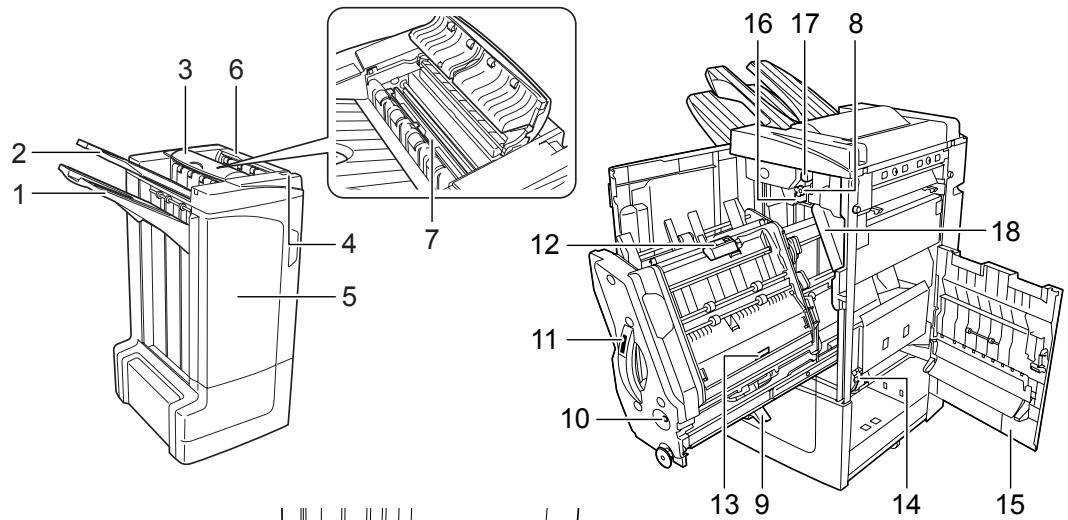

Finisseur de document (partie principale)

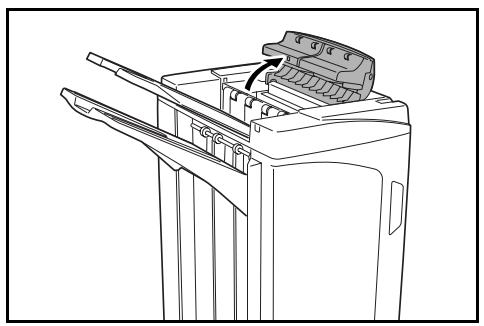

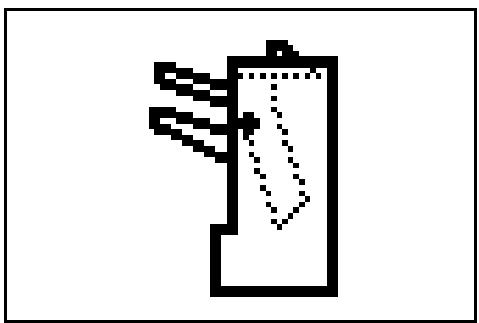

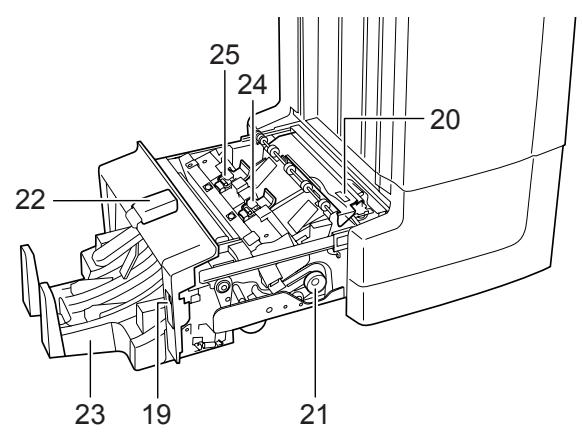

1 Bac A 2 Bac B 3 Bac C 4 Levier de déverrouillage du finisseur de documents 5 Capot avant 6 Capot supérieur 7 Plaque de guidage du papier (D1) 8 Molette d'entraînement (D2) 9 Support papier du bac interne (D3) 10 Fenêtre de confirmation du bac interne 11 Bac interne (D5) 12 Capot du bac interne (D6) 13 Capot du bac interne (D7) 14 Porte-cartouche d'agrafes A 15 Capot droit (D8) 16 Molette de réglage inférieure du rouleau de pression (E1) 17 Molette de réglage supérieur du rouleau de pression (E2)
Perforatrice (en option)

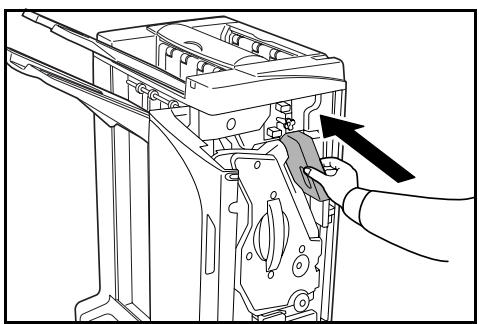

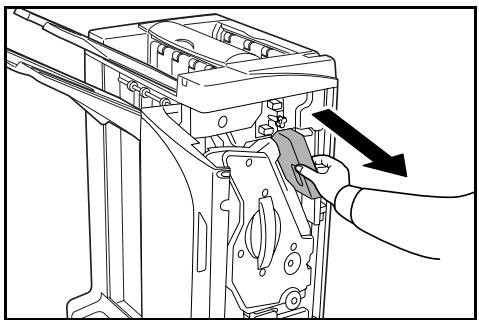

18 Bac de récapération de la perforatrice
Casier (en option)

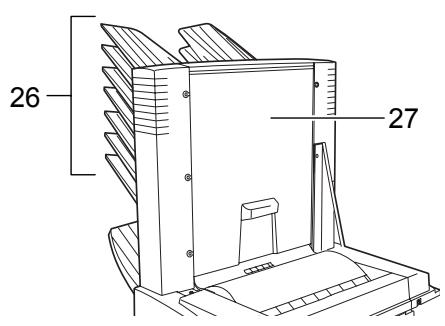

26 Bacs 1 à 7 27 Capot du casier

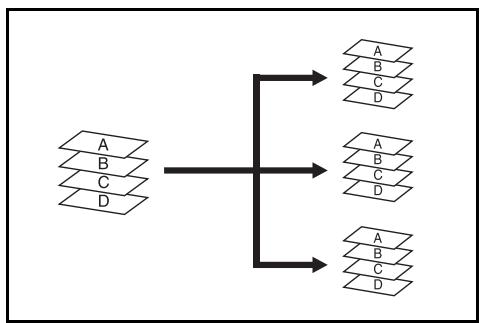

Mode tri: ACTIVÉ

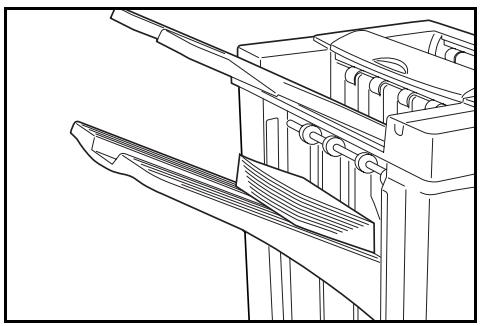

Ce mode permet de trier les copies de façon à constituer des yeux de copies identiques.
Les formats de papier suivants peuvent être utilisés lorsqu'activé est sélectionné:
A3, B4, A4, A4R, B5, Folio, 11×17'', 8½×14'', 8½×13½'', 8½×13'', 8½×11'', 11×8½'', 8K et 16K

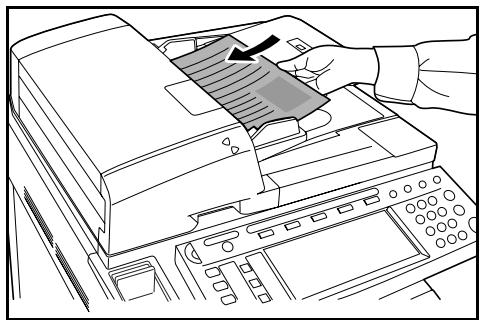

1 Sélectionnez tri: ACTIVÉ sur le panneau de commande de la machine. 2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.
REMARQUE : pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start. 4 Les copies sont envoyées vers le bac spécifique.
Si le bac A est sélectionné, chaque jeu de copies peut être décalé par rapport au jeu précédent. Pour plus de détails, reportez-vous au Manuel d'utilisation de la machine.
Si la capacité maximale des bacs A, B et C est atteinte, un message s'affiche. Retirez alors toutes les copies des différents bacs.
REMARQUE: le nombre maximum de copies pouvant être réceptionnées dans les bacs A, B et C varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 147.
Une fois le travail terminé, retirez les copies.
Mode tri: désactivé
Ce mode permet de regrouper les copies de chaque original dans une même pile.
Les formats de papier suivants peuvent être utilisés lorsque Tri: DÉSACTIVÉ est sélectionné:
A3, B4, A4, A4R, B5, Folio, 11×17'', 8½×14'', 8½×13½'', 8½×13'', 8½×11'', 11×8½'', 8K et 16K
1 Sélectionnez tri: DÉSACTIVÉ sur le panneau de commande de la machine. 2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.
REMARQUE: pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start. 4 Les copies sont envoyées vers le bac spécifique.
Si le bac A est sélectionné, chaque pile de copies peut être décalée par rapport à la pile précédente. Pour plus de détails, reportez-vous au Manuel d'utilisation de la machine.
Si la capacité maximale des bacs A, B et C est atteinte, un message s'affiche. Retirez alors toutes les copies des différents bacs.
REMARQUE: le nombre maximum de copies pouvant être réceptionnées dans les bacs A, B et C varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 147.
5 Une fois le travail terminé, retirez les copies.

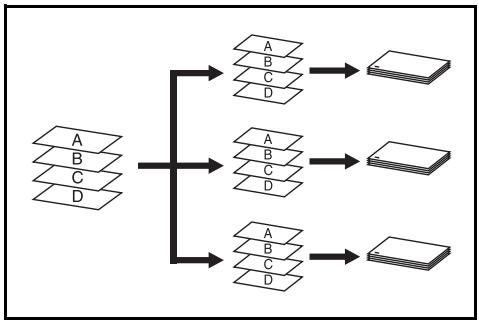

Mode d'agrafage
Ce mode permet de trier et d'agrafer chaque jeu de copies.
Les options d'agrafage sont les suivantes:
Une agrafe dans l'angle supérieur gauche Une agrafe dans l'angle supérieur droit - Deux agrafes
REMARQUE: seul le bac A est utilisé lorsqu'le mode Agrafage est sélectionné. Pour connaître les spécifications d'agrafage, reportez-vous à la page 147.
Mode agrafage avec sélection automatique

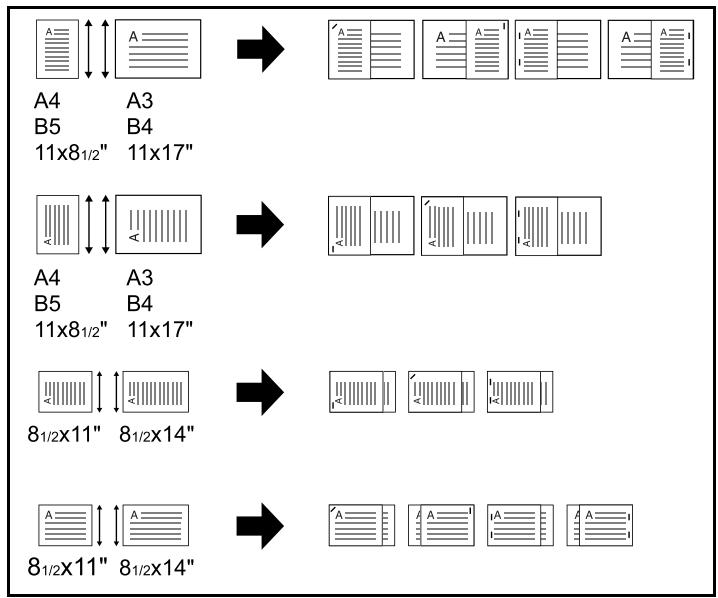

Si la largeur du papier correspond aux associations représentées ci-dessous, le mode Agrafage est disponible, même si le format du papier est différent. La capacité d'agrafage est équivalente à 30 feuilles.
A3 et A4 B4 et B5 11×17" et 11×81/2" 8 1/2 × 14" et 8 1/2 × 11"
1 Sélectionnez tri: ACTIVÉ sur le panneau de commande de la machine.
2 Sélectionnez l'option d'agrafage souhaitée.
| Sens de charge du papier dans le bac | Sens de charge du papier dans le bac | |
| Orientation originale: bord supérieur | A | A |
| A | A | |
| A | A | |
| Orientation originale: bord supérieur | A | A |
| A | A | |
| A | A | |
| Orientation originale: bord supérieur gauche | A | A |
| A | A | |
| A | A | |
| Orientation originale: bord supérieur gauche | A | A |
| A | A | |
| A | A |
REMARQUE : pour obtenir des informations plus détaillées, reportez-vous au Manuel d'utilisation de la machine.

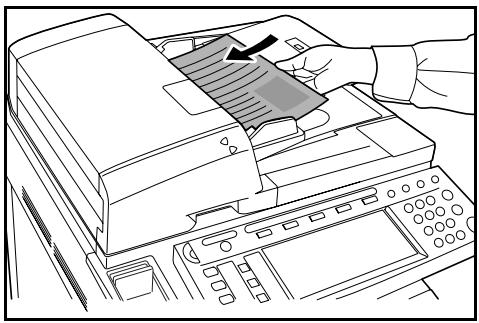

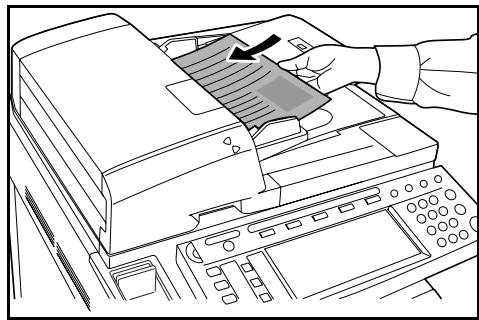

3 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.
REMARQUE: pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
4 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche start.
5 Les copies sont agrafées et envoyées vers le bac A, face imprimée vers le bas.
Si la capacité maximum du bac A est atteinte, un message s'affiche. Retirez toutes les copies de ce bac pour continuer.
REMARQUE: Le nombre maximum de copies pouvant être réceptionnées dans le bac A varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 147.
Une fois le travail terminé, retirez les copies.
Mode de reliure brochure

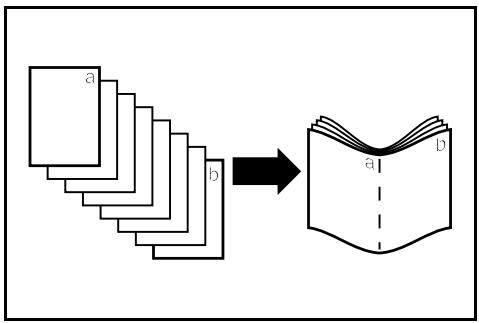

Ce mode permet d'agrafer les copies à deux endroits, au centre de la feuille.
Les formats de papier suivants peuvent être utilisés lorsque le mode Reliure Brochure est sélectionné:
A3, B4, A4R, 11×17'', 8½×14 et 8½×11''
Capacité d'agrafage : 2 à 16 feuilles à la fois.
REMARQUE : la plieuse (en option) permet de plier les copies automatiquement. Seul le bac de pliage est utilisé lorsque le mode Reliure Brochure est sélectionné.
Fonction Brochure (originaux sous forme de feuilles) : Permet d'obtenir une brochure composée de copies recto verso, regroupées sous forme de pages côte à côte correspondant à des originaux recto ou recto verso. Il est possible de créer des brochures telles que des magazines en procédant à un pliage au centre.
Fonction Brochure (originaux côte à côte): Permet de copier des livres originaux sous forme de brochures composées de copies recto verso
regroupées sous forme de pages côte à côte. Il est possible de créer des brochures telles que des magazines en procédant à un pliage au centre.
1 Sélectionnez le mode Reliure Brochure sur le panneau de commande de la machine.
REMARQUE : pour obtenir des informations plus détaillées, reportez-vous au Manuel d'utilisation de la machine.
2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.
REMARQUE: pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
Il est possible de relier simultanément un maximum de 16 feuilles. En outre, il est possible de charger 64 originaux à la fois.
3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start. 4 Les copies sont automatiquement agrafées et envoyées vers le bac de pliage.
Si la capacité maximale est atteinte, un message s'affiche. Retirez toutes les copies du bac de pliage pour continuer.
REMARQUE: pour plus d'informations, reportez-vous à la section Plieuse (en option), à la page 148.

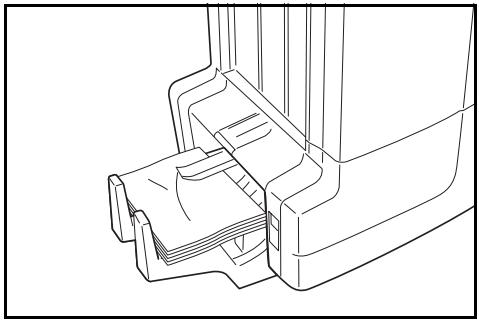

Une fois ce travail terminé, retirez les copies du bac de piage.
Mode de perforatrice
Ce mode permet de perforer les copies automatiquement.
Le mode Perforatrice peut être utilisé avec les modes Tri: ACTIVÉ, Agrafage et Tri: DÉSACTIVÉ.
Les formats de papier suivants peuvent être utilisés:
Modèles impériaux
Perforatrice deux trous: 81 / 2 × 14'', 81 / 2 × 131 / 2'', 81 / 2 × 13'', 81 / 2 × 11'', 51 / 2 × 81 / 2'', A3, B4, A4, A4R, B5, B5R, A5R et Folio Perforatrice trois trous: 11× 17", 11× 81 / 2", A3 et A4
Modèles métriques
Perforatrice deux trous: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 81/2 × 14", 81/2 × 131/2", 81/2 × 13", 11 × 81/2", 81/2 × 11" et 51/2 × 81/2" Perforatrice quatre trous: A3, A4, 11 × 17 et 11 × 8½
Le grammage du papier doit être compris entre 45g/m² et 200g/m²
REMARQUE : la perforation ne peut être réalisée que si la perforatrice en option est installée. Le bac C ne peut être sélectionné comme destination de sortie du mode Perforatrice.
Sélectionnez le mode Perforatrice sur le panneau de commande de la machine.
REMARQUE : pour obtenir des informations plus détaillées, reportez-vous au Manuel d'utilisation de la machine.
2 Placez les originaux dans le processeur de documents ou un à un sur la glace d'exposition.
Vérifiez que l'orientation des originaux est bien identique à cette sélection pour le mode Perforatrice sur la machine.
REMARQUE : pour plus d'informations sur les spécifications relatives au processeur de documents et à la glace d'exposition, reportez-vous au Manuel d'utilisation de la machine.
3 Sélectionnez d'autres fonctions, le cas échéant, puis appuyez sur la touche Start.
Les copies sont automatiquement perforées et envoyées vers le bac sélectionné.
REMARQUE : les perforations sont effectuées sur chaque copie individuelle. Par conséquent, leur emplacement sur chaque feuille peut varier.
Une fois le travail terminé, retirez toutes les copies.
Mode d'interruption
1 Définissez les paramètres du mode Interruption à partir du panneau de commande de la machine.
REMARQUE : pour plus d'informations au sujet du fonctionnement en mode Interruption, reportez-vous au Manuel d'utilisation de la machine. Sélectionnez le bac de sortie au niveau de la machine.
2 Retirez les originaux éventuellement présents et insérez l'original à utiliser dans le cadre du mode Interruption. 3 Définissez les fonctions copieur souhaitées ou la destination du bac de sortie et appuyez sur Start. La copie commence et le papier est éjecté au niveau du bac sélectionné. Une fois la copie en mode de copie Interruption terminée, désactivez le mode à partir de la machine. 4 Remettez l'original et appuyez sur Start. La copie du travail interrompu reprend.

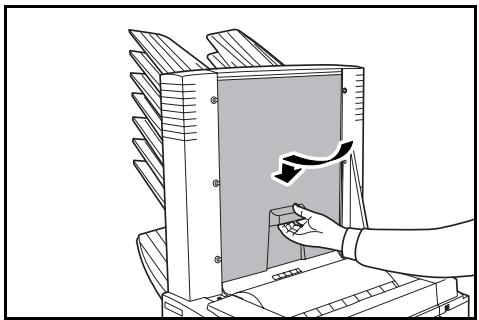

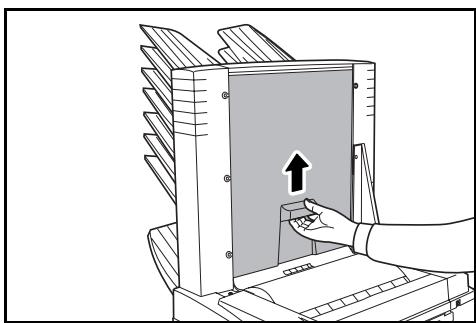

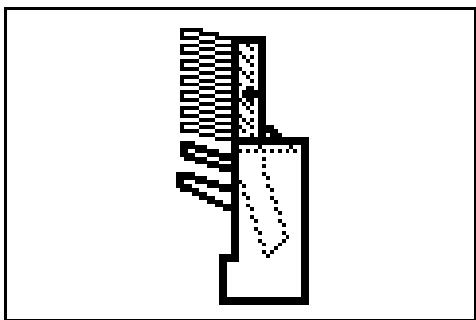

Mode casier

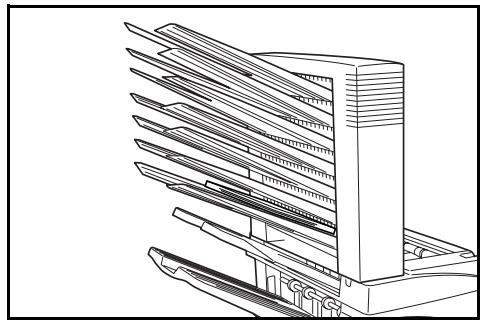

Les impressions réalisées au niveau de la machine peuvent être éjectées au niveau du casier en option. Cette fonction est utile lorsque l'imprimante est utilisée par plusieurs ordinateurs. Elle permet en effet à chaque utilisateur d'éjecter le papier dans des bacs spécifiques.
Les formats de papier suivants peuvent être utilisés:
A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 812 × 14", 812 × 1312", 812 × 13", 11 × 812", 812 × 11", 512 × 812", 8K, 16K et 16KR
REMARQUE: le nombre maximum de copies pouvant être réceptionnées dans chaque bac varie selon le format de papier utilisé. Pour plus d'informations, reportez-vous à la page 148.
Préparation en vue de l'utilisation

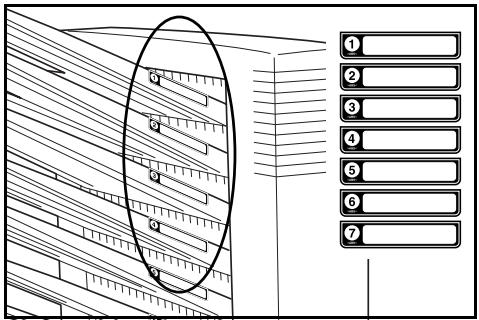

Inscrivez le nom de l'utilisateur correspondant à chaque bac sur les étiquettes fournies et apposez les étiquettes sur le côté de chaque bac.
REMARQUE: apposez les étiquettes à l'emplacement indiqué sur l'illustration. Les étiquettes doivent être collées sur les bacs 1 à 7 (le bac 1 étant situé le plus haut).
Configuration de la sortie casier à partir de l'ordinateur
1 Sélectionnez un bac casier compris entre 1 et 7 à l'aide du pilote d'impression installé sur votre ordinateur. 2 Sélectionnez le format du papier, les pages à imprimer et le nombre de copies. 3 Imprimez le travail. Les documents imprimés sont envoyés vers le bac (casier) sélectionné.
Une fois le travail terminé, retirez tous les documents imprimés du bac (casier).
Configuration de la sortie casier à partir de la machine
Si vous souhaitez que la machine sélectionne le bac adapté, reportez-vous au Manuel d'utilisation de la machine. Sur la machine multi-couleur, le bac de sortie peut être spécifique avec les fonctions de fax et de copie. Sur la machine monochrome, le bac de sortie peut être spécifique avec les fonctions de fax, de copie et d'impression.
Réapprovisionnement en agrafes

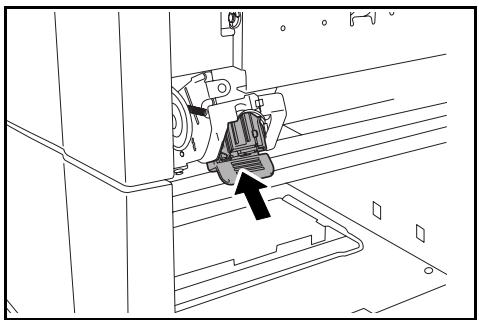

Le finisseur de documents contient le porte-cartouche d'agrafes A.

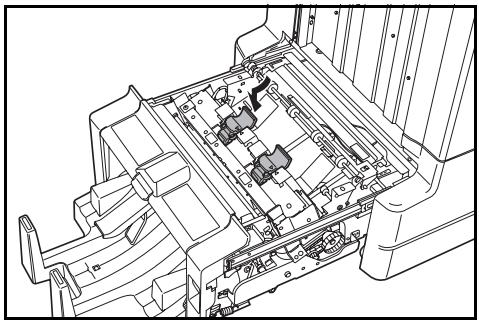

La plieuse en option contient le porte-cartouche d'agrafes B et le porte-cartouche d'agrafes C. La procédure de reapprovisionnement du porte-cartouche d'agrafes B et du porte-cartouche d'agrafes C est similaire à celle du porte-cartouche d'agrafes A.
Si un message indique qu'il n'y a plus d'agrafes, ILA signifie que le porte-cartouche d'agrafes doit être reapprovisionné.
REMARQUE : Si l'agrafeuse est vide, contactez un technicien de maintenance ou le vendeur de votre appareil.

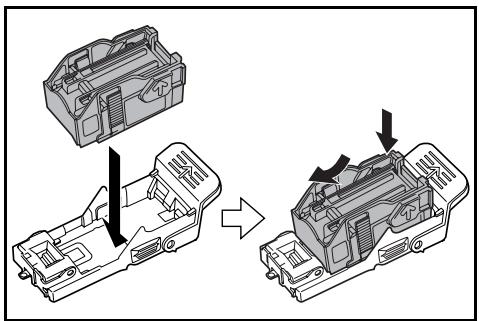

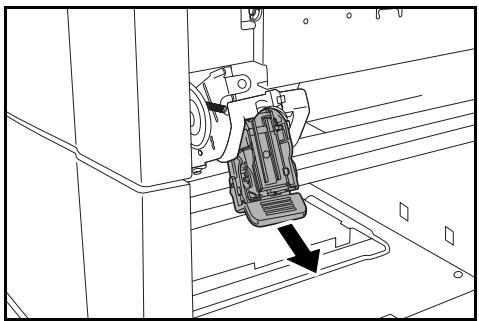

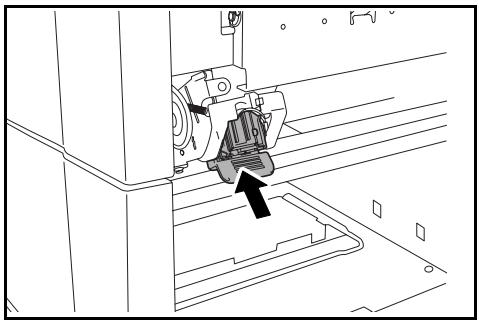

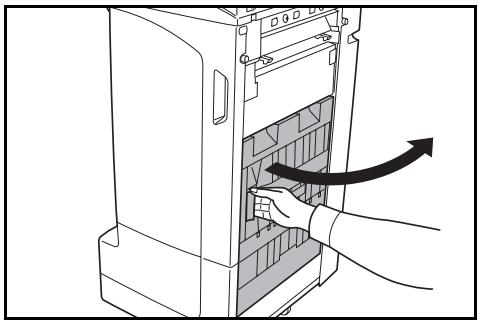

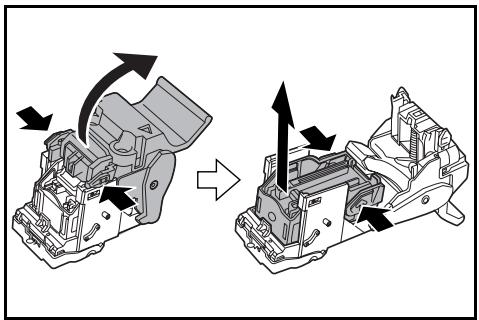

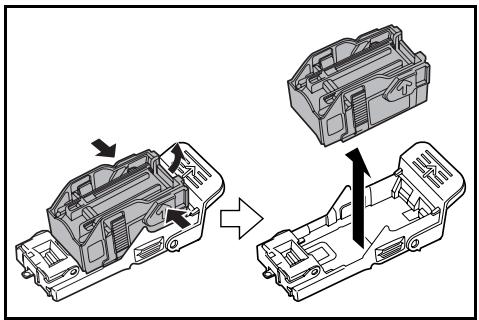

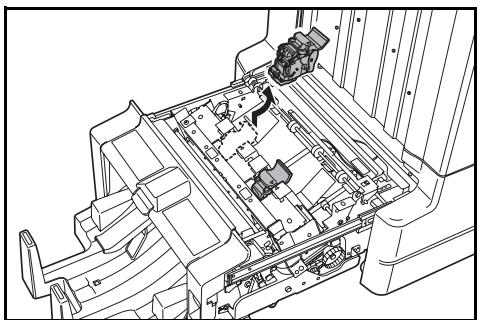

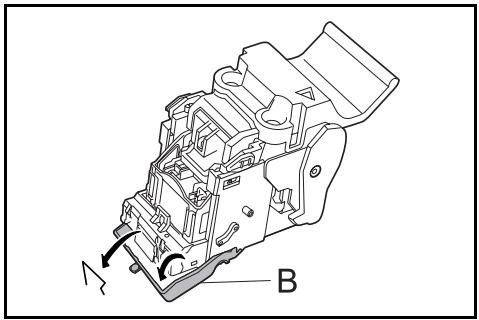

Réapprovisionnement du porte-cartouche d'agrafes a

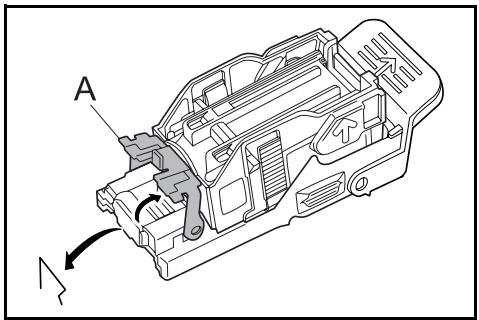

Procédez comme suit pour réapprovisionner le porte-cartouche en agrafes.
REMARQUE: reportez-vous à la page 128 pour procéder au réapprovisionnement du porte-cartouche d'agrafes B/C de la plieuse en option.
1 Poussez le levier de déverrouillage du module du finition pour retirer le module de la machine.
2 Ouvrez le capot droit (D8).
3 Retirez le portecartouche d'agrafes.
4 Retirez la cartouche d'agrafes vide du portecartouche d'agrafes.
REMARQUE: la cartouche d'agrafes ne peut être retirée que lorsqu'elle ne contient plus d'agrafes.
5 Insérez la cartouche d'agrafes neuve dans le porte-cartouche d'agrafes.
6 Réinstallez le porte-cartouche d'agrafes. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
7 Fermez le capot croît (D8) et réinstallez le finisseur de documents sur la machine.
Réapprovisionnement du portecartouche d'agrafes b/c (en option)
Procédez comme suit pour réapprovisionner en agrafes la plieuse en option. Suivez la même procédure pour approvisionner le porte-cartouche d'agrafes B et le porte-cartouche d'agrafes C.

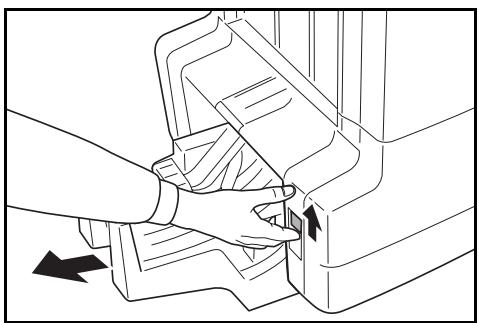

1 Poussez le levier de déverrouillage de la plieuse et retirez-la.
2 Retirez le portecartouche d'agrafes B ou C.
3 Ouvrez la butée et retirez la cartouche d'agrafes vide.
REMARQUE: la cartouche d'agrafes ne peut être retirée que lorsqu'elle ne contient plus d'agrafes.
4 Insérez la cartouche d'agrafes dans le porte-cartouche d'agrafes et fermez la butée.
5 Réinstallez le porte-cartouche d'agrafes.
Lors de la réinstallation, alignez les repères en forme de triangles du porte-cartouche d'agrafes sur l'agrafeuse. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
6 Réinstallez la plieuse.
Vidage du bac de récapitulation de la perforatrice
Si un message indiquant que le bac de récapération de la perforatrice est plein s'affiche sur le panneau de commande de la machine, veillez à vider le contenu du bac de récapération de la perforatrice.
Laissez la machine sous tension ( | ) lors de cette opération.

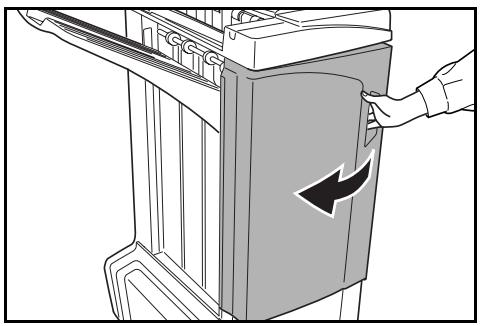

1 Ouvrez le capot avant.

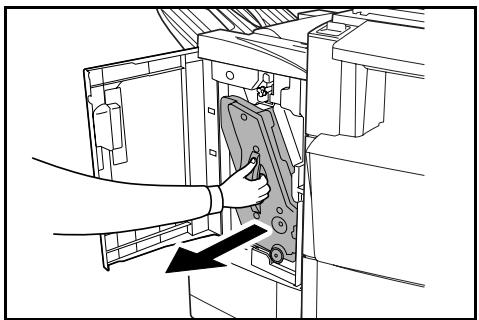

2 Saisissez la poignée du bac de récapération et sortez le bac du finisseur de document.
REMARQUE: veillez à ne pas renverser le contenu du bac de réception de la perforatrice lorsque vous retirez le bac.

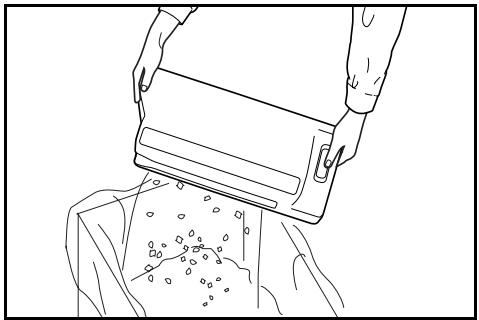

3 Jetez le contenu du bac dans une poubelle.
4 Réinstallez le bac de réception de la perforatrice. Alignez-le sur les guides du finisseur de document.
5 Fermez le capot avant.
Papier

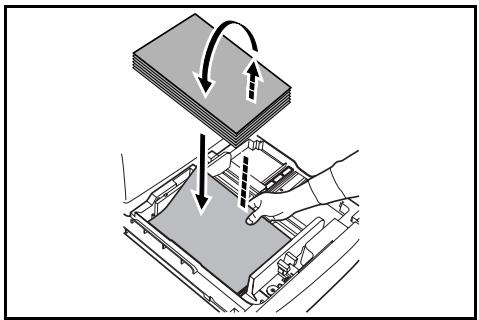

Si les copies éjectées sont ondulées ou ne sont pas alignées, retournez le papier du bac et chargez-le de nouveau. Si les copies sont recourbées, reportez-vous à la section Copies recourbées, à la page 142.
Si un bourrage papier se produit, vérifie que le guide latéral situé dans le bac est réglé sur le format de papier chargé.
Élimination des bourages papier
Lorsqu'un bourrage papier se produit, la copie s'arrête et le panneau de commande de la machine affiche un message indiquant la présence d'un bourrage papier.
REMARQUE : Laissez la machine sous tension ( | ) lors de cette opération. Une fois le bourrage papier éliminé, l'écran du panneau de commande de la machine affiche à nouveau le message indiquant la présence d'un bourrage papier.

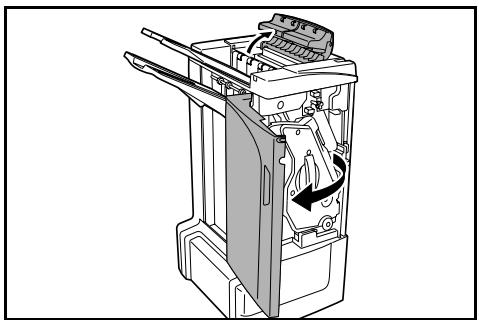

Section de couplage

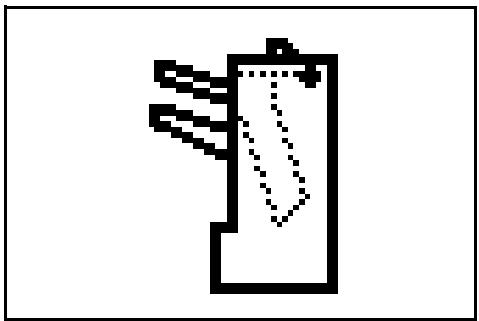

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau de la section de couplage entre le finisseur de document et la machine.

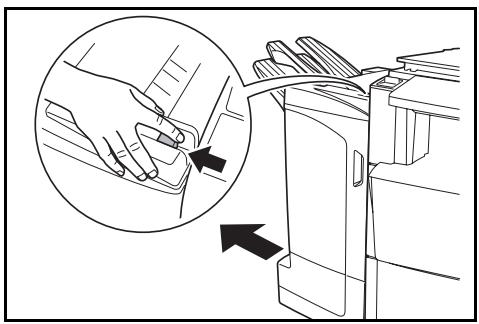

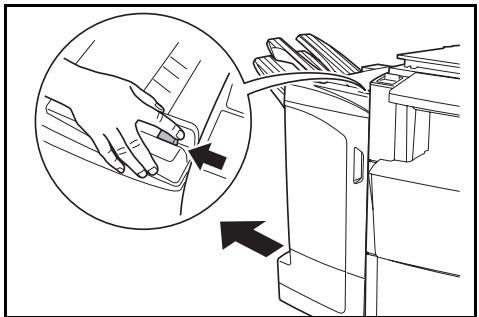

1 Poussez le levier de déverrouillage du module du finisseur pour retirer le module de la machine.
3 Ouvrez le bac C et le capot avant.

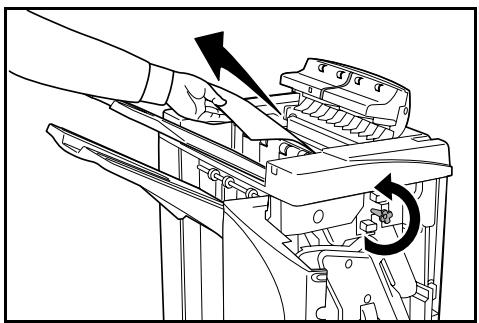

4 Faites tourner la molette d'entraînement (D2) vers la gauche afin de faire avancer le papier et de le retarder facilement par la suite.
5 Fermez le bac C et le capot avant, puis réinstallez le finisseur de documents sur la machine.
Bac a

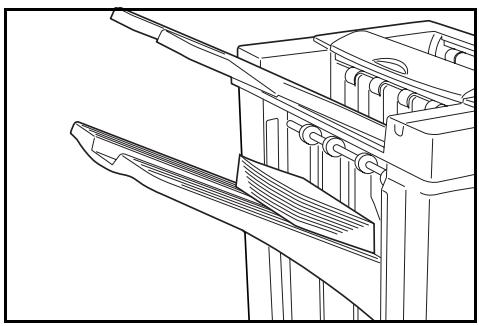

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement vers le bac A.

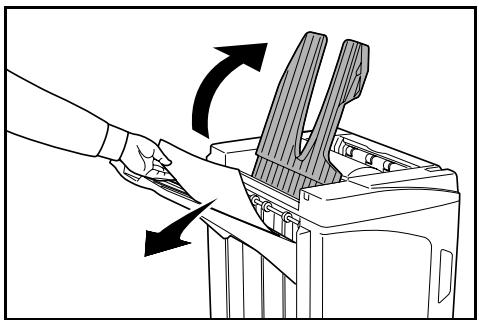

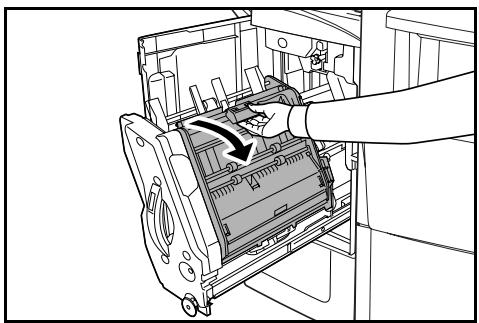

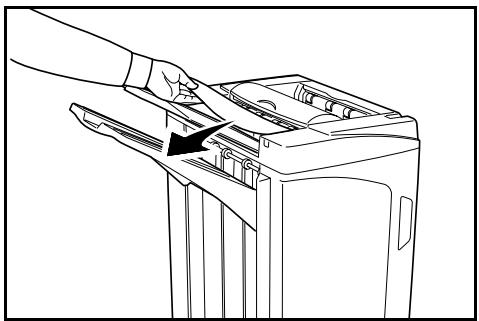

1 Ouvrez le bac B et retirez le papier coincé.

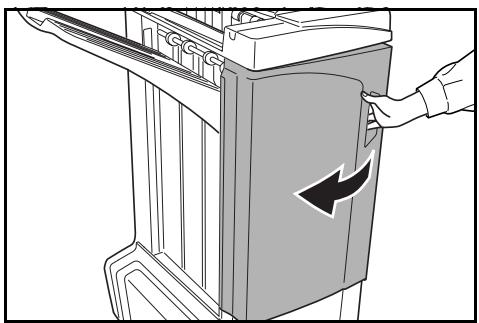

2 Ouvrez le capot avant.

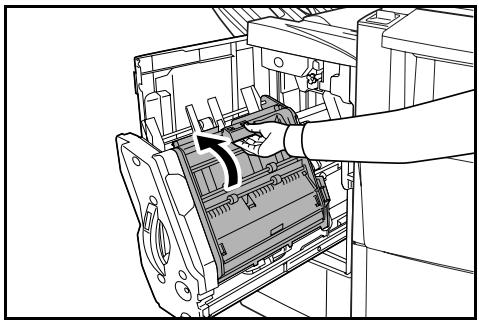

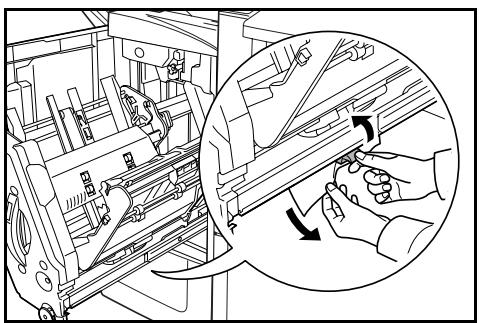

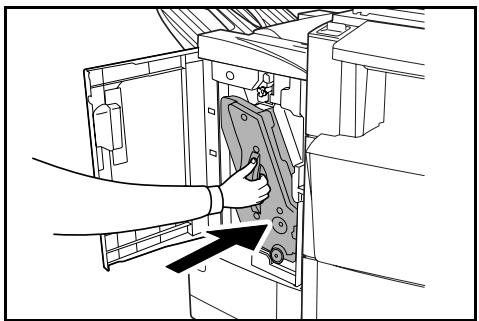

3 Retirez le bac interne (D5).
4 Ouvrez le capot du bac interne (D6).
REMARQUE: si le papier coincide estitué dans la partie inférieure du bac et est difficile à retirer, soulevez le support papier du bac interne (D3) et retirez le papier coincide à partir de la partie inférieure du bac.
Fermez le capot du bac interne (D6).
ATTENTION: fermez le capot du bac interne (D6) jusqu'à ce que l'aimant s'enclenche.

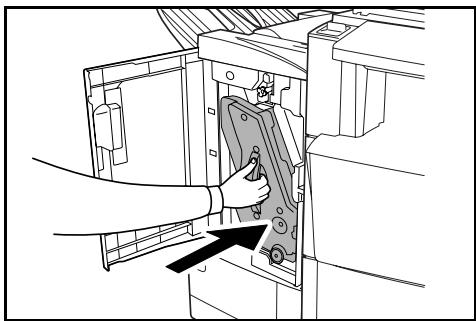

Réinstallez le bac interne (D5) et fermez le capot avant.
Bac b

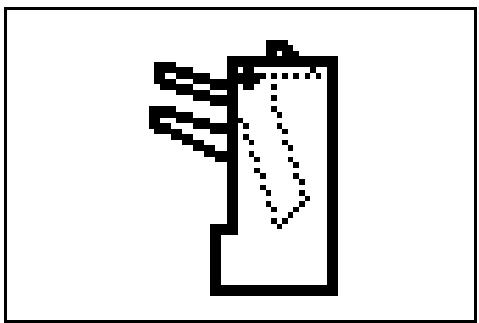

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement vers le bac B.
1 Retirez le papier coincé au niveau du circuit de sortie.
2 Ouvrez le bac C.

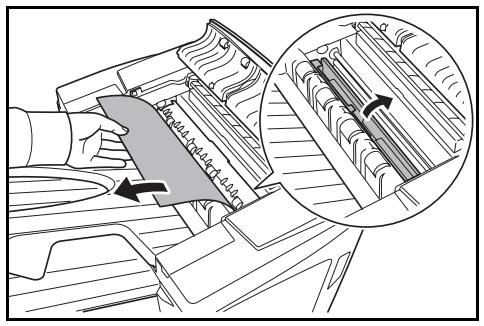

3 Ouvrez la plaque de guidage du papier (D1) et retirez le papier coincide.
4 Ouvrez le capot avant.

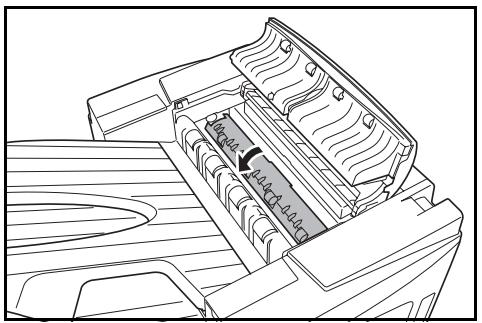

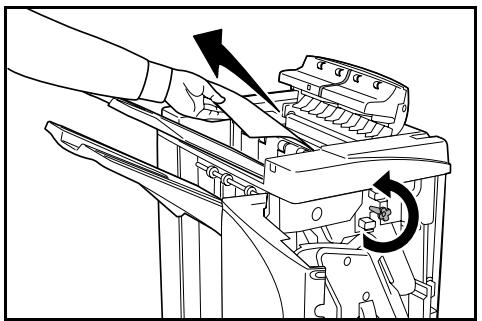

5 Faites tourner la molette d'entraînement (D2) vers la gauche afin de faire avancer le papier et de le retarder facilement par la suite.
6 Fermez la plaque de guidage du papier (D1).
REMARQUE: veillez à bien fermer la plaque de guidage du papier (D1), faute de quoi des bourrages papier risquent de survenir.
Fermez le bac C et le capot avant.
Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement vers le bac C.
1 Poussez le levier de déverrouillage du module du finition pour débloquer le module de la machine.
2 Ouvrez le capot supérieur et retirez le papier coincé.
3 Fermez le capot supérieur et reinstallez le finisseur de documents sur la machine.
Circuit d'entraînement/bac interne

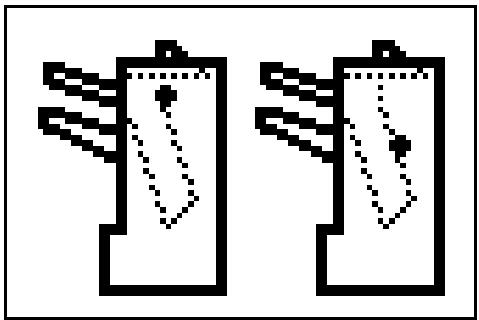

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entrainement vers le bac interne.
REMARQUE: si les bourrages papier sont fréquents au niveau du circuit d'entraînement ou du bac interne, il est possible que le papier soit recourbé de manière excessive. Lorsque les pages imprimées sont recouvertes, procédez comme indiqué à la page 142.

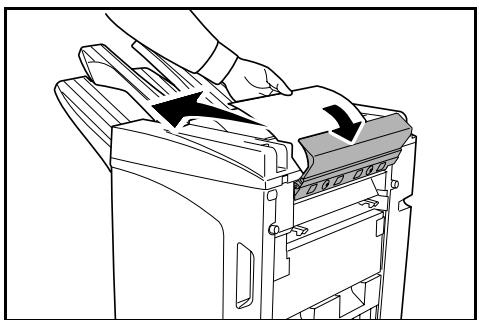

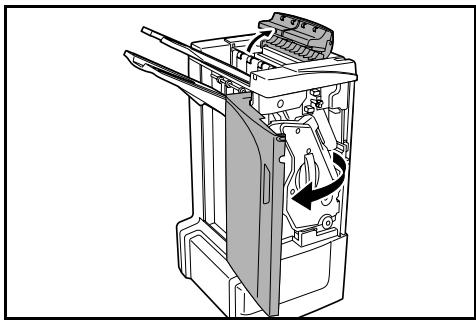

1 Ouvrez le bac C et le capot avant.

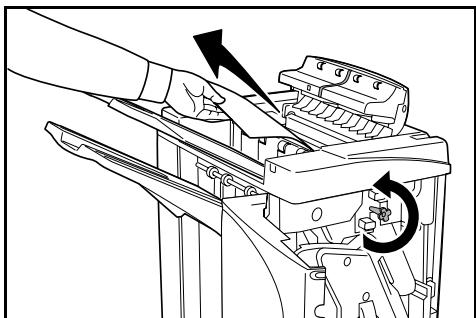

2 Faites tourner la molette d'entraînement (D2) vers la gauche afin de faire avancer le papier et de le retirer facilement par la suite.
3 Suivez la procédure de la page 133, à compter de l'étape 3, pour retirer le papier coincé.
Casier (en option)
Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du casier.
1 Ouvrez le capot du casier.
3 Fermez le capot du casier.
Circuit d'entraînement

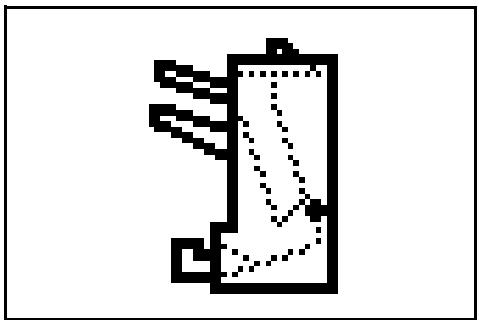

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit d'entraînement de la plieuse.

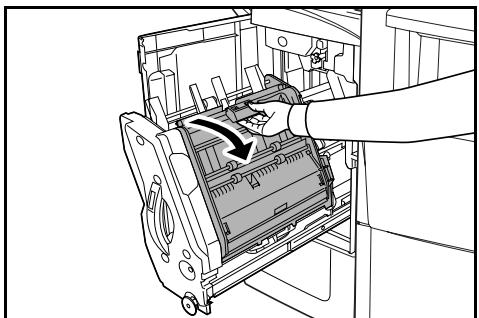

1 Poussez le levier de déverrouillage du module de finition pour débloquer le module de la machine.

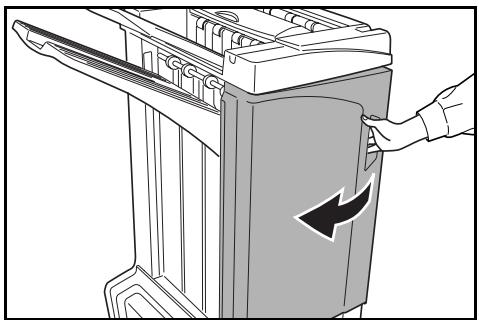

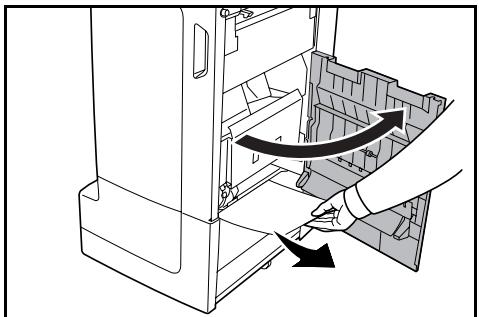

2 Ouvrez le capot droit (D8) et retirez le papier coincé.
Si aucun bourrage papier n'est présent au niveau du capot droit (D8), procédez comme suit.
3 Fermez le capot droit (D8) et réinstallez le finisseur de documents sur la machine. 4 Ouvrez le capot avant.
5 Retirez le bac interne (D5).
6 Ouvrez le capot du bac interne (D6).
REMARQUE: si le papier coincide est situé dans la partie inférieure du bac et est difficile à retirer, soulevez le support papier du bac interne (D3) et retirez le papier coincide à partir de la partie inférieure du bac.
8 Ouvrez le capot du bac interne (D7) et retirez le papier coincé.

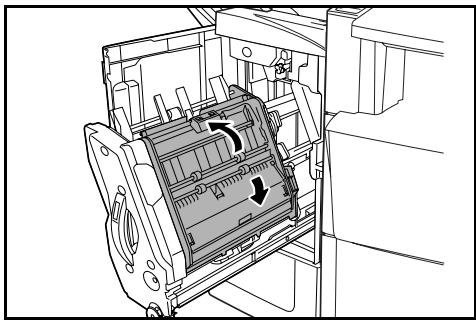

9 Fermez le capot du bac interne (D6 et D7).
REMARQUE : fermez le capot du bac interne (D6) jusqu'à ce que l'aimant s'enclenche.
Circuit de sortie

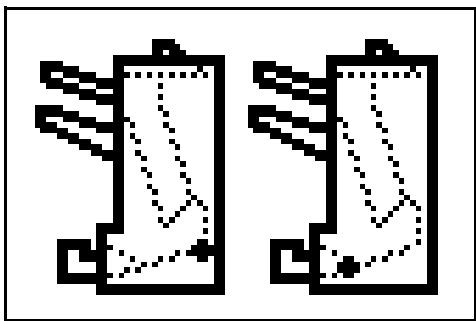

Si l'illustration présente s'affiche sur le panneau de commande de la machine, un bourrage papier est présent au niveau du circuit de sortie de la plieuse.

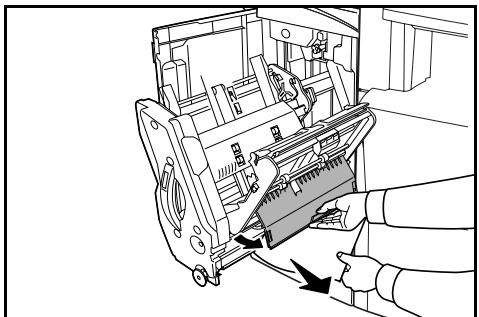

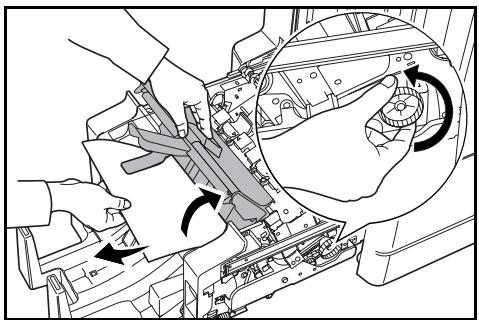

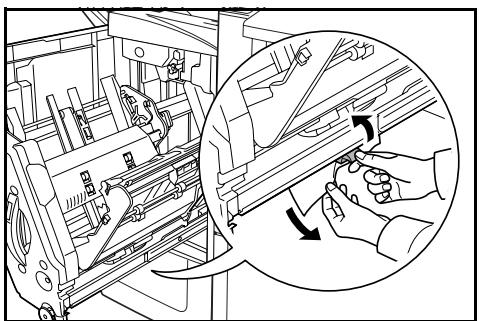

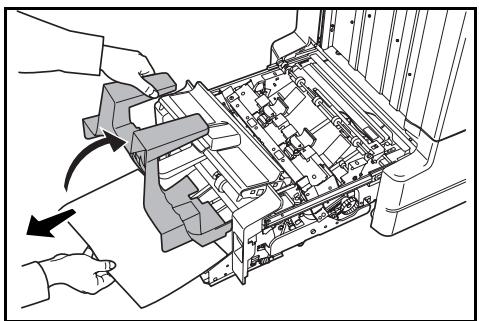

2 Faites tourner la molette d'entraînement de la plieuse (D10) vers la droite afin de faire avancer le papier et de le retarder facilement par la suite. retirez ensuite le papier.

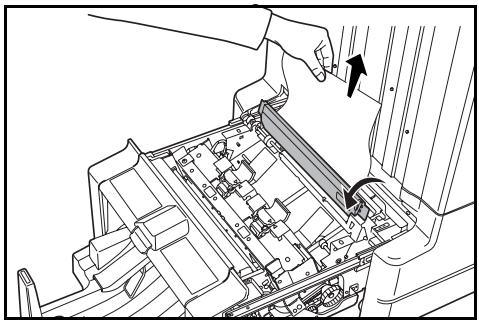

3 Ouvrez la plaque de guidage du papier de la plieuse (D9) et retirez le papier coincé.

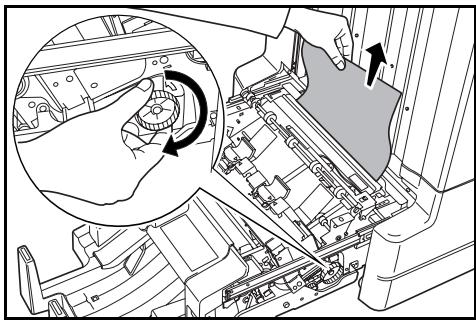

4 Ouvrez le capot supérieur de la plieuse et faites tourner la molette d'entraînement de la plieuse (D10) vers la gauche afin de faire avancer le papier et de le retirer facilement par la suite.
5 Ouvrez le bac de piage et retirez le papier coincé.
6 Fermez les capots et bacs ouverts et remettez la plieuse en position originale.
Mesures de précaution à prendre lors du retrait du bac interne
Si vous mettez l'appareil hors tension ou ouvrez accidentellement le capot avant lorsque le finisseur de document fonctionne et que la fenêtre de confirmation du bac interne (1) présente une zone rouge, le bac interne (D5) est automatiquement verrouillé et ne peut être retiré.
Si vous avez mis l'appareil hors tension, remettez-le sous tension. Si le capot avant est ouvert, fermez-le. La fenêtre de confirmation du bac interne (1) présente alors une zone noire et le bac interne (D5) est déverrouillé.

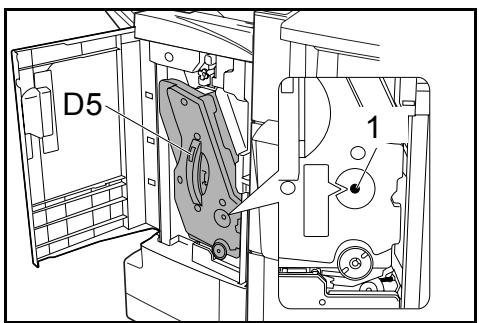

Avant de retirer le bac interne (D5), assurez-vous que la fenêtre de confirmation du bac interne (1) présente une zone noire.
Copies recourbées

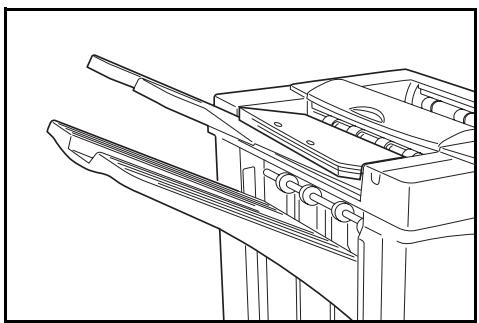

Si les copies éjectées sont recourbées, procédez à un réglage à l'aide de la molette de réglage inférieure du rouleau de pression (E1) et de la molette de réglage supérieure du rouleau de pression (E2).
REMARQUE: le papier recourbé peut occasionnellement des bourrages papier fréquents au niveau du circuit d'entraînement et du bac interne. Dans ce cas, procédez comme suit pour régler le recourbement du papier.

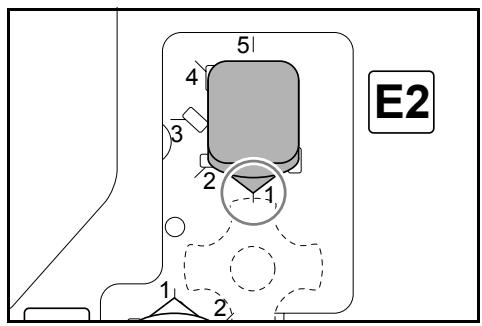

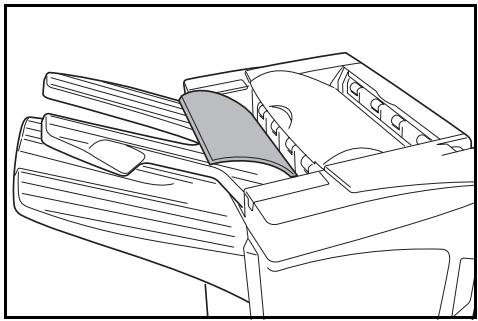

Papier recourbé vers le bas
1 Ouvrez le capot avant. 2 Réglez la molette de réglage supérieure du rouleau de pression (E2) sur '1'. Pour connaître la procédure, reportez-vous à la section Papier recourbé vers le haut, à la page 143.
3 Tirez la molette de réglage inférieure du rouleau de pression (E1) vers l'extérieur et faites-la tourner vers un chiffre plus élevé.
Alignez la molette sur un chiffre et verrouillez la molette en insérant les pattes de la molette dans la zone de découpe du boîtier.

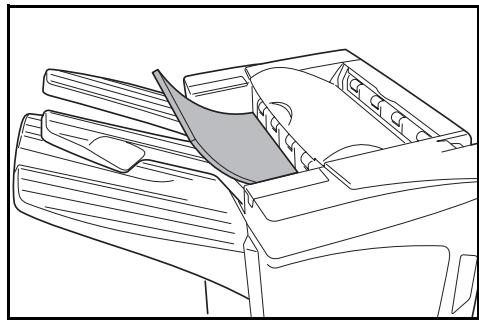

Papier recourbé vers le haut

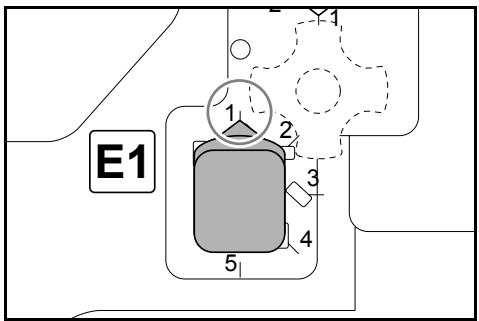

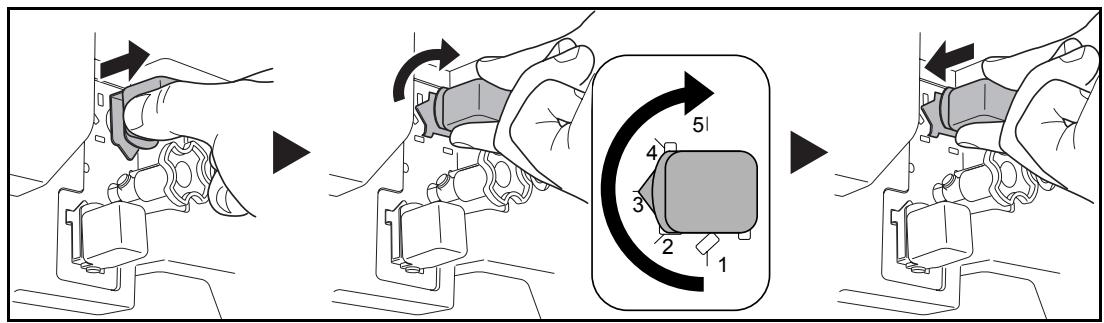

1 Ouvrez le capot avant. 2 Réglez la molette de réglage inférieure du rouleau de pression (E1) sur '1'. Pour connaître la procédure, reportez-vous à la section Papier recourbé vers le bas, à la page 142.
3 Tirez la molette de réglage supérieur du rouleau de pression (E2) vers l'extérieur et faites-la tourner vers un chiffre plus élevé.
Alignez la molette sur un chiffre et verrouillez la molette en insérant les pattes de la molette dans la zone de découpe du boîtier.
4 Fermez le capot avant.
Élimination d'un bourrage d'agrafes
Si un message indiquant la présence d'un bourrage d'agrafes s'affiche sur le panneau de commande de la machine, retirez les agrafes coincées.
Porte-cartouche d'images a
Procédez comme suit pour retirer les agrafes coincées.
REMARQUE: reportez-vous à la page 146 pour retirer les agrafes coincées dans la plieuse en option.
1 Poussez le levier de déverrouillage du module du finition pour débloquer le module de la machine.
2 Ouvrez le capot droit (D8).

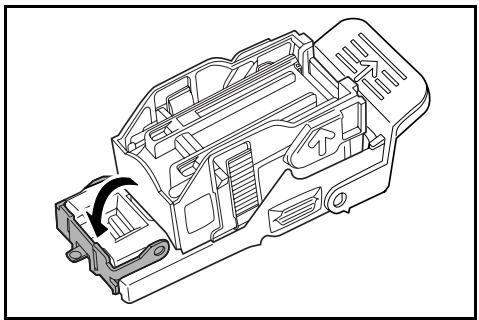

3 Reinstallez le porte-cartouche d'agrafes A.
4 Ouvrez le capot (A) du porte-cartouche d'agrafes A et retirez les agrafes coincées.
5 Remettez le capot (A) du porte-cartouche d'agrafes en position originale.
6 Réinstallez le portecartouche d'agrafes. Une fois le portecartouche d'agrafes inséré correctement, un déclic est émis.
7 Fermez le capot droit (D8) et reinstallez le finisseur de documents sur la machine.
Porte-cartouche d'agrafes B/C
Procédez comme suit pour retirer les agrafes coincées dans la plieuse en option.

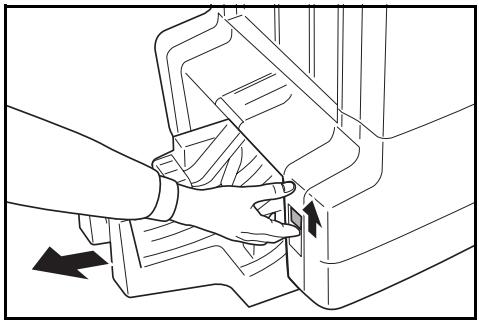

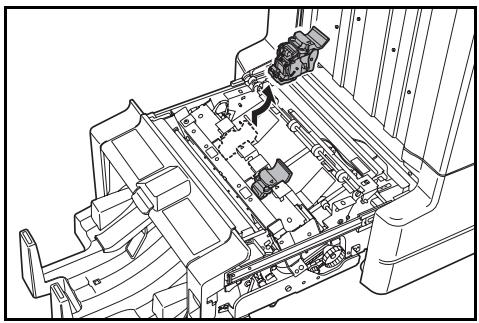

1 Poussez le levier de déverrouillage de la plieuse et retirez la plieuse.
2 Retirez le porte-cartouche d'agrafes B ou C.
3 Ouvrez le capot (B) du porte-cartouche d'agrafes et retirez les agrafes coincées.
4 Remettez le capot (B) du porte-cartouche d'agrafes en position originale.
5 Réinstallez le porte-cartouche d'agrafes.
Lors de la réinstallation, alignez les repères en forme de triangles du porte-cartouche d'agrafes sur l'agrafeuse. Une fois le porte-cartouche d'agrafes inséré correctement, un déclic est émis.
Réinstallez la plieuse.
REMARQUE : les spécifications ci-dessous peuvent être modifiées sans préavis.
| Élément | Description | |
| Type | Modèle au sol | |
| Nombre de bacs | 3 | |
| Capacité de bac | Bac A (papier de grammage 64 g/m2) | A3, B4, Folio,11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K : 1500 feuilles |
| A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K : 3000 feuilles | ||
| Bac B (papier de grammage 64 g/m2) | A3, B4, Folio,11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 12 × 18", 8K : 100 feuilles | |
| A4, A4R, B5, B5R, A5, A5R, B6R, A6R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 16K, 16KR : 200 feuilles | ||
| Bac C (papier de grammage 64 g/m2) | A4, B5, A5, A5R, B6R, A6R, 11 × 8 1/2", 5 1/2 × 8 1/2", 16K : 50 feuilles | |
| Agrafeuse | Capacité d'agrafage (papier de grammage 64 g/m2) | A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K : 30 feuilles |
| A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K : 50 feuilles | ||
| Mode Agrafage avec sélection automatique : 30 feuilles | ||
| Grammage du papier | 90 g/m2 ou moins | |
| Capacité de bac | Agrafage 2 à 4 feuilles : 150 yeux | |
| Agrafage 5 à 10 feuilles : 100 yeux | ||
| Agrafage 11 à 30 feuilles : 50 yeux | ||
| Agrafage 31 a 50 feuilles : 3000 feuilles† | ||
| Dimensions (L × P × H) | 684 mm × 563 mm × 1087 mm26 15/16" × 22 3/16" × 42 13/16" | |
| Poids | Environ 55 kg (121 livres) | |
LéiteauxformataA4, A4R, B5, 11× 8 1/2",81/2×11"et16K.
Perforatrice (en option)
| Élément | Description | |
| Format du papier (papier de gramma@64 g/m2) | Bac A | A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11" |
| Bac B | A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2" | |
Casier (en option)
| Élément | Description |
| Nombre de bacs | 7 |
| Format du papier | A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 8K, 16K, 16KR |
| Capacité maximum de stockage (papier de grammage 64 g/m2) | A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K: 50 feuilles/bac |
| A4, A4R, B5, B5R, A5R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 16K, 16KR: 100 feuilles/bac | |
| Dimensions (L × P × H) | 510 mm × 400 mm × 470 mm20 1/16" × 15 3/4" × 18 1/2" |
| Poids | 10 kg (22 livres) ou moins |
Plieuse (en option)
| Éléments | Description |
| Format du papier | A3, B4, A4R, 11 × 17", 8 1/2 × 14", 8 1/2 × 11" |
| Nombre de feuilles | 1 à 16 (pas d'agrafage pour une feuille) |
| Capacité maximum de stockage (papier de grammage 64 g/m2) | 5 copies ou moins dans un jeu : 30 heures6 à 10 copies dans un jeu : 16 heures11 à 16 copies dans un jeu : 10 heures |
| Grammage du papier | 60-200 g/m2 (une couverture uniquement lorsque le的话语 estequivalent a 81 g/m2 ou plus) |
