BEDIENUNGSANLEITUNG DF-710 KYOCERA

In this Abschnitt wird mit Abbildungen der Gebrauch des Finishers beschreiben, wenn dieser auf einem Vollfarbenkopierer installiert ist. Der Gebrauch ist derselbe bei Installation an anderen Geräten.

Dieses Handbuch beschreiben hauptsächlich den Gebrauch bei Verwendung der Kopiererfunktion. Weitere Informationen zum Gebrauch am Computer mit der Druckerfungtion siehe Extended Driver User Guide (Ausfuhrliches Treiber-Bedienerhandbuch).

Sicherheitshinweise 39
Koponenten. 44
Betrieb 45
Wartung 53
Störungsbeseitigung. 57
Technische Daten. 73

3 Espanol

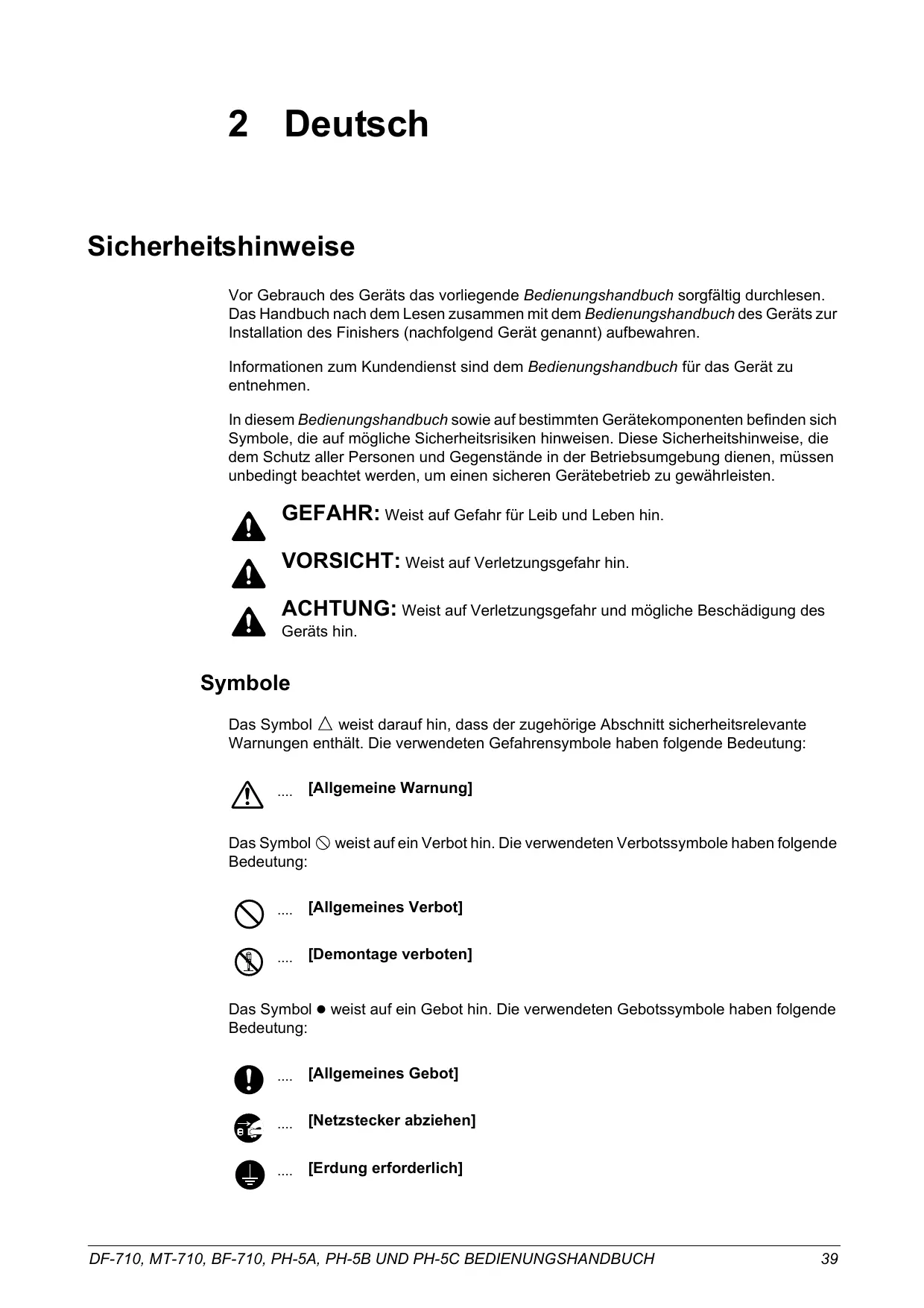

Vor Gebrauch des Geräts das vorliegende Bedienungshandbuch sorgfältig durchlesen. Das Handbuch nach dem Lesen zusammen mit dem Bedienungshandbuch des Geräts zur Installation des Finishers (nachfolgend Gerät genannot) aufbewahren.

Informationen zum Kundendienst sind dem Bedienungshandbuch für das Gerät zu entnahmen.

In diesen Bedienungshandbuch sowie auf bestimmen Gerätekomponenten befinden sich Symbole, die auf mögliche Sicherheitsrisiken hinweisen. Diese Sicherheitshinweise, die dem Schutz aller Personen und Gegenstände in der Betriebsumgebung dienen, müssen unbedingt beachtet werden, um einen sicheren Gerätebetrieb zu gewährleisten.

GEFAHR: Weist auf Gefahr für Leib und Leben hin.

VORSICHT: Weist auf Verletzungsgefahr hin.

ACKTUNG: Weist auf Verletzungsgefahr und mögliche Beschädigung des Geräts hin.

Symbole

Das Symbol weist daraufhin, dass der zugehörige Abschnittsicherheitsrelevante Warnungen enthalt. Die verwendeten Gefahrensymbole haben folgende Bedeutung:

[Allgemeine Warning]

Das Symbol weist auf ein Verbot hin. Die verwendeten Verbotssymbole haben folgende Bedeutung:

[Allgemeines Verbot]

[Demontage verboten]

Das Symbol weist auf ein Gebot hin. Die verwendeten Gebotssymbole haben folgende Bedeutung:

[Allgemeines Gebot]

[Netzstecker abziehen]

[Erdung erforderlich]

Werden Sicherheitshinweise im vorliegenden Handbuch unlesbar bzw. bei Verlust diesen Bedienungshandbuchs kann beim Kundendienst ein neues (kostenpflichtiges) Exemplar bestellt werden.

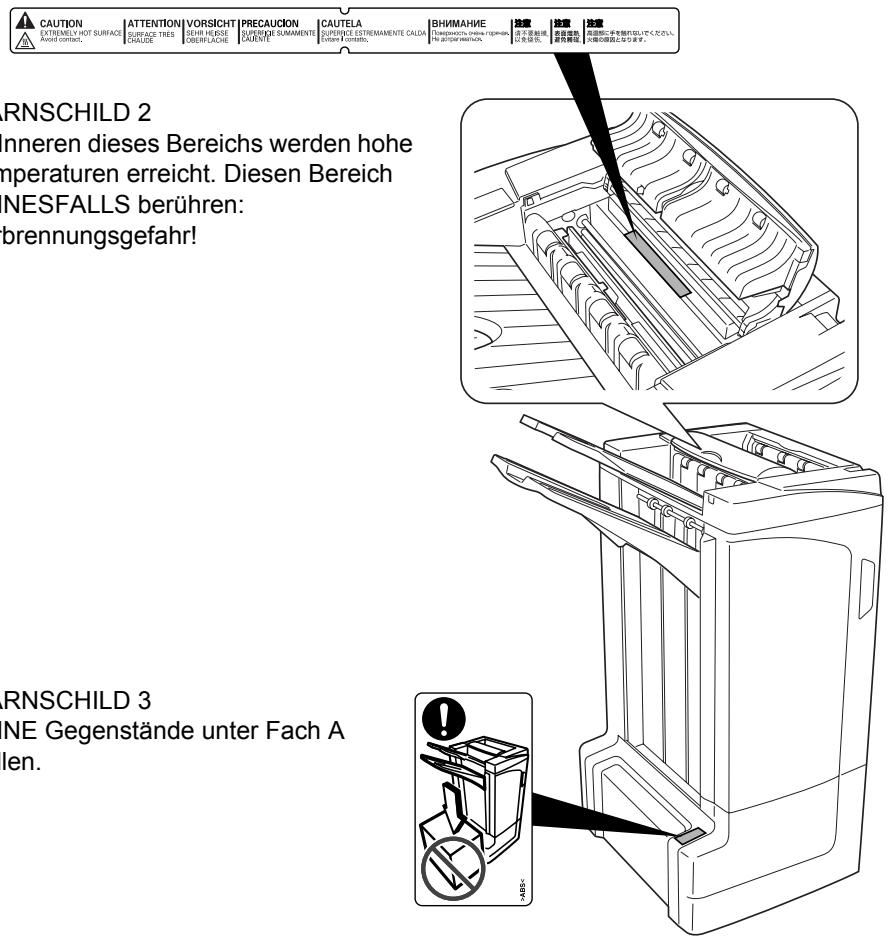

WARNSCHILER

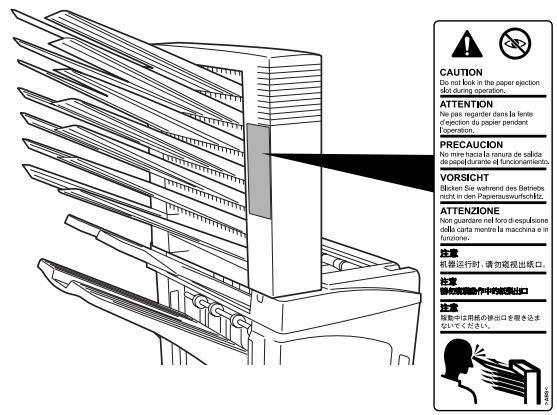

Der Finisher ist an den unten beschriebenen Stellen mit Warnschildern versehen.

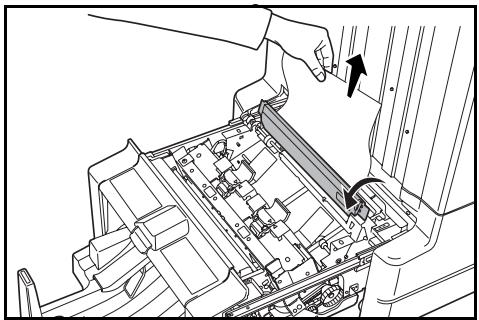

BESONDERE VORSICHT ist beim Beseitigen von Papierstaus geboten. Sie konnten sich die Finger im Finisher einkommen oder verbrennen.

WARNSCHILD 1

ACHTUNG: In den

Ausgabebereich wird mit hoher

Geschwindigkeit Papier

ausgeworfen. Sehen Sie nicht in

den Ausgabebereich, wenn das

Gerat im Betrieb ist.

HINWEIS: DIESE WARNSCHER DURFEN NICTENTFERNT WERDEN.

SICHERHEITSVORKEHRUNGEN BEI DER INSTALLATION

Installationsumgebung

ACHTUNG

Das Gerät auf einer ebenen und stabilen Fläche aufstellen. Es können sonst um bzw. herunterfallen. In thisem Fall besteht Verletzungsgefahr, und das Gerät könnte beschädigt werden.

Gerät nicht in der Höhe von Wärmequellen (Hezung o. Ä.) oder entzündbaren Materialien aufstellen. Ansonsten besteht Brandgefahr.

Andere Vorsichtsmaßnahmen

Je nach Aufstellort können sich bestimmte Bedingungen nachteilig auf die Betriebssicherheit und Leistung des Geräts auswirken. Dieses Produkt darf nur in einem klimatisierten Raum aufgestellt werden (empfohlene Raumtemperatur: ca. 23^ ( 73,4^ ), Luftfeuchtigkeit: ca. 50% ). An folgenden Orten darf das Gerät nicht aufgestellt werden:

Aufstellorte in der Nähe von Fenstern oder andere Orte, an denen das Gerät direktem Sonnenlicht ausgesetzt ist
- Orte, an denen das Gerät Erschütterungen ausgesetzt ist
- Orte mit stark schwankender Temperatur oder Luftfeuchtigkeit
- Orte, an den das Gerät direkter heißer oder kalter Zugluft ausgesetzt ist

Plastikverpackungen

VORSICHT

Die Plastiktüten der Geräteverpackung außerhalb der Reichweite von Kindern aufbewahren. Sie können sich um Mund und Nase legen und zu Erstickung führen.

BETRIEBSSICHERHEIT

Vorsichtsmaßnahmen beim Gerätebetrieb

VORSICHT

Keine Metallgegenstände und keine Behälter mit Flüssigkeiten (Vasen, Tassen etc.) auf das Gerät oder in dessen Höhe stellen. Ansonsten besteht Brand- oder Stromschlaggefahr.

Wird das Signalkabel beschädigt, muss es gegen ein neues ausgetauscht werden. Signalkabel nicht reparieren. Keine schweren Gegenstände auf die Signalkabel stellen, Kabel nicht übermäßig ziehen oder umbiegen. Ansonsten besteht Brand-oder Stromschlaggefahr.

Keine Reparaturversuche unternehmen und Gerät nicht demontieren; ansonsten besteht Verletzungs- oder Brandgefahr.

Falls das Gerät übermäßig—heil lauft, Rauch austritt, ein ungewöhnlicher Geruch zu versprüren ist oder eine andere außergewöhnliche Situation auftritt: Den Hauptschalter des Geräts sofort ausschalten (Position „O“) und den Netzstecker des Gerätsziehen. Danach den Kundendienst verständigen.

Gelangt ein Fremdkörper (z. B. Heftklammern) oder Flüssigkeit in den Drucker, das Gerät sofort ausschalten (Betriebsschalter in Position „O“ bringen) und den Netzstecker des Gerätsziehen. Danach den Kundendienst verständigen. Wird das Gerät weiter benutzt, ohne die vorgenannten Maßnahmen zu treffen, Besteht Brand-oder Stromschlaggefahr.

Zur Wartung und Reparatur von Komponenten im Gerät IMMER an den Kundendienst wenden.

ACHTUNG

Aus Sicherheitsgründen das Gerät vor dem Reinigen IMMER ausschalten (Betriebsschalter in Position „O“ bringen) und den Netzstecker aus der Steckdoseziehen.

Das Ausgabefach während des Gerätebetriebs NICT berühren; ansonsten besteht Verletzungsgefahr.

Setzt sich Staub im Gerät ab, besteht Brandgefahr; auch andere Probleme konnen auftreten. Zur Reinigung der internen Gerätekomponenten an den Kundendienst wenden. Es bietet sich an, diese Maßnahme vor Beginn von Jahreszeiten mit hoher Luftfeuchtigkeit durchzuführen. Informationen zu den Kosten für die Reinigung der internen Gerätekomponenten erhalten Sie beim Kundendienst.

Andere Vorsichtsmaßnahmen

Keine schweren Gegenstände auf das Gerät stellen.

Zum Umstellen des Geräts an den Kundendienst wenden.

Elektrische Komponenten (Stecker, Platinen etc.) nicht berühren. Diese Komponenten können durch staticiche Entladung beschädigt werden.

Nur die in thisem Bedienungshandbuch beschriebenen Arbeitsgänge durchführten.

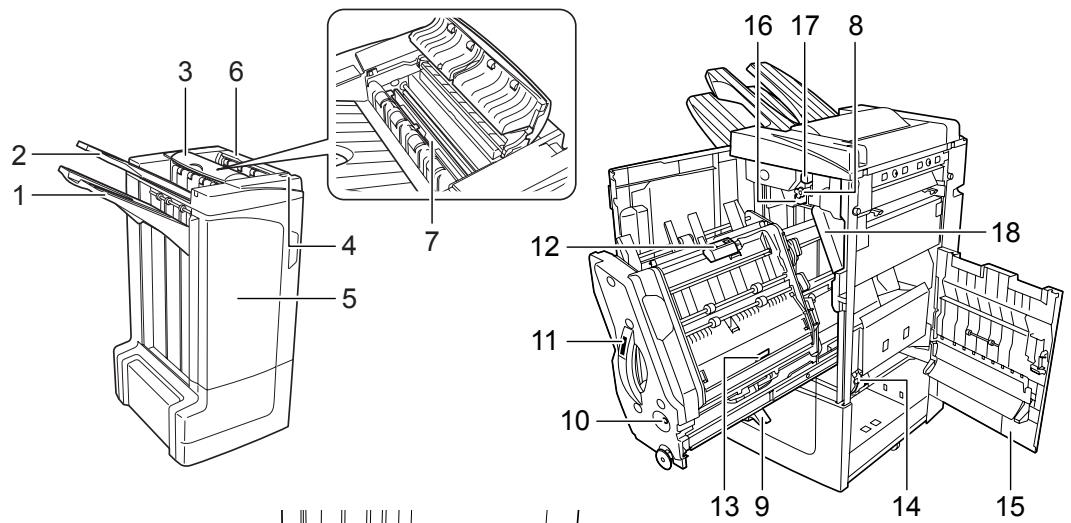

K componenten

Finisher (Hauptgerät)

1 Fach A

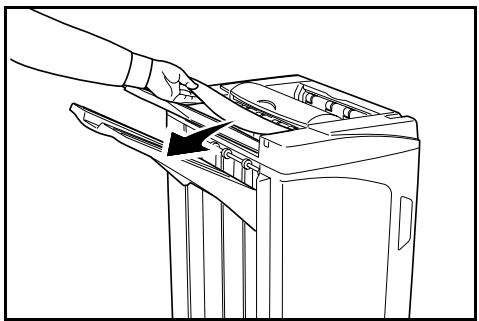

2 Fach B
3 Fach C
4 Finisher-Entriegelungshebel

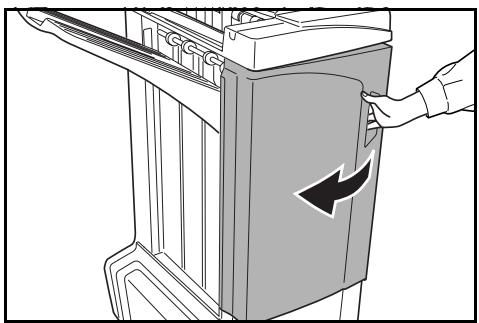

5 Frontklappe
6 Obere Abdeckung
7 Papierführung (D1)
8 Transportknopf (D2)
9 Papierhalter des internen Fachs (D3)
10 Kontrollfenster des internen Fachs

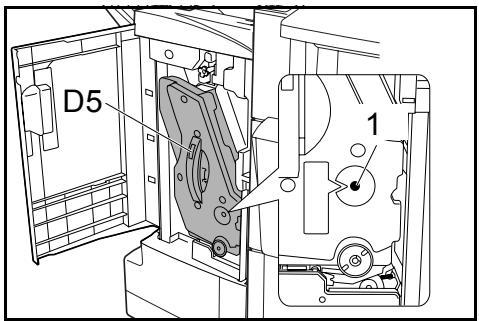

11 Internes Fach (D5)
12 Klappe des internen Fachs (D6)
13 Klappe des internen Fachs (D7)
14 Heftklammermagazinhoalterung A
15 Rechte Klappe (D8).

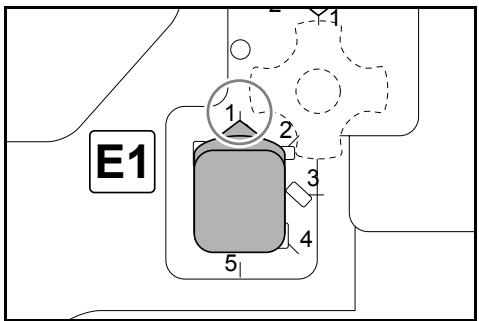

16 Unterer Andruckwalzenreglerknopf (E1)

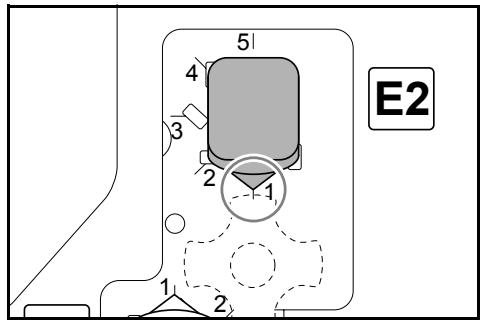

17 Oberer Andruckwalzenreglerknopf (E2)

Lochstanzer (Sonderzubehör)

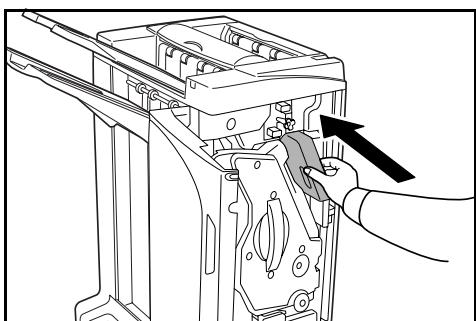

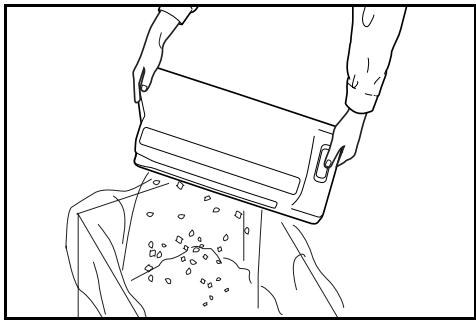

18 Lochungsabfallbehälter – Mittenfalleinheit (Sonderzubehr)

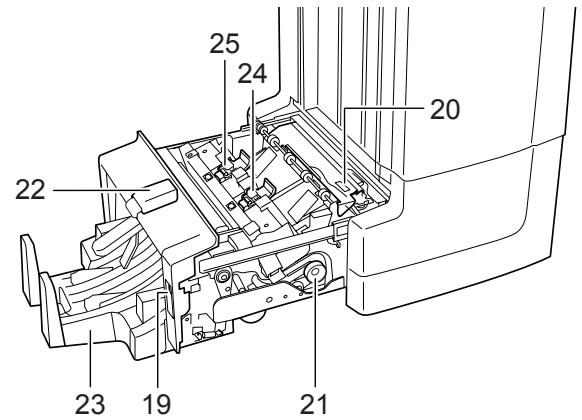

Mittenfalteinheit (Sonderzubehör)

19 Entriegelungshebel der Einheit
20 Papierführung (D9)
21 Transportknopf der Mittenfalteinheit (D10)
22 Obere Abdeckung der Mittenfalteinheit
23 Faltfach
24 Heftklammermagazinhalterung B
25 Heftklammermagazinhalterung C

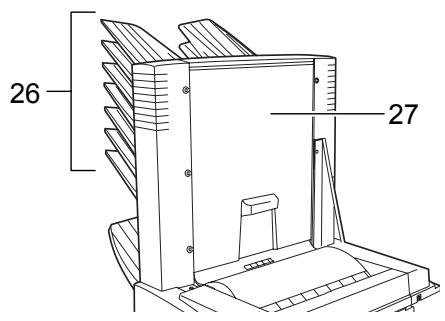

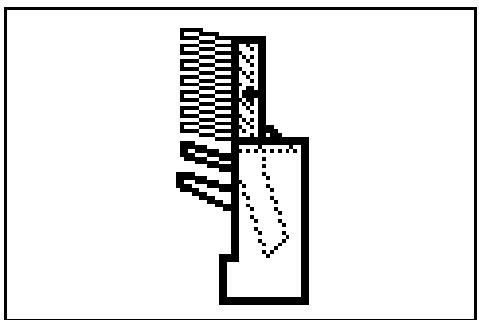

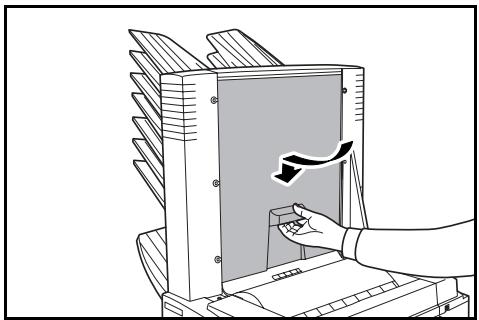

Mailbox (Sonderzubehör)

26 Facher 1-7
27 Mailbox-Abdeckung

Betrieb

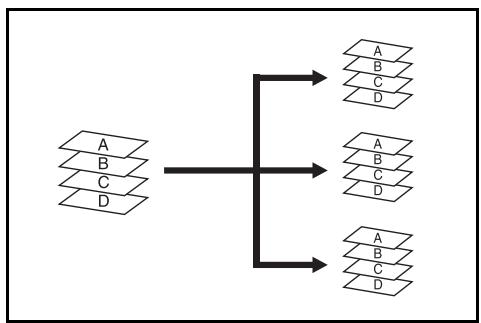

„Sortieren: EIN“-Modus

Sortiert Kopien mehrerer Originale in identischen Sätzen.

Folgende Papierformate werden im „Sortieren: EIN“-Modus unterszt:

A3,B4,A4,A4R,B5,Folio, 11× 17^ 81 / 2× 14^ ， 81 / 2× 13 1 / 2^ ， 81 / 2× 13^ 81 / 2× 11^ ， 11× 8 1 / 2^ ，8K und 16K

Auf dem Bedienfeld des Geräts „Sortieren: Ein“ wahren.

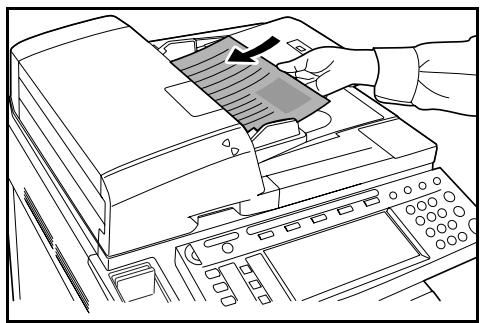

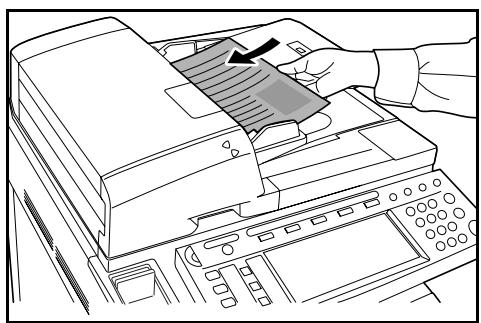

2 Originale in den automatischen Vorlageneinzug.
legen oder einzeln uber das Vorlagenglas
zufahren.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrrem Gerät.

3 Gegebenenfalls weitere Funktionen auswahlen und auf Start drucken.

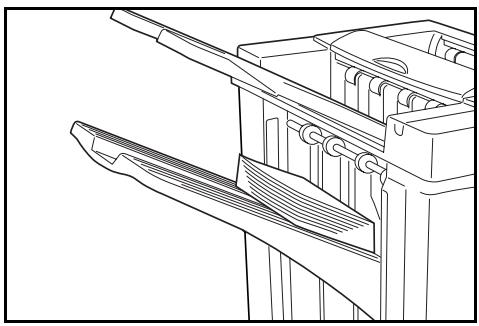

4 Die Kopien werden in das vorgewählte Fach ausgegeben.

Bei Auswahr von Fach A kann für jeder Kopiensatz einen Versatz zum jeweils vorherigen Satz festgelegt werden. Siehe hierzu auch das Bedienungshandbuch zu Ihr dem Gerät.

Das Gerät zeigt eine Meldung an, wenn Fach A, Fach B oder Fach C die Kapazität des jeweiligen Fachs erreicht haben. Wenn diese Meldung angezeigt wird, alle Kopien aus jedem Fach entfe

HINWEIS: Wie viele Kopien maximal in Fach A, B und C abgelegt werden konnen, hangt vom jeweiligen Kopienformat ab. Zu weiteren Informationen siehe Seite 73.

5 Bei Fertigstellung des Auftrags die Kopien entnehmen.

„Sortieren: AUS“-Modus

Fasst die Kopien für jedem Original zu einem separaten Stapel zusammen.

Folgende Papierformate werden im „Sortieren: AUS“-Modus unterstützt:

A3,B4,A4,A4R,B5,Folio, 11× 17^ 81 / 2× 14^ ,81 / 2× 131 / 2^ ,81 / 2× 13^ , 81 / 2× 11^ ,11× 81 / 2^ ,8Kund16K

Auf dem Bedienfeld des Geräts „Sortieren: Aus“ wahren.
2 Originale in den automatischen Vorlageneinzug.
legen oder einzeln uber das Vorlagenglas
zufahren.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrm Gerät.

3 Gegebenenfalls weitere Funktionen auswahlen und auf Start drücken.
4 Die Kopien werden in das vorgewählte Fach ausgegeben.

Bei Auswahr von Fach A kann für jeder Stapel einen Versatz zum jeweils vorherigen Stapel festgelegt werden. Siehe hierzu auch das Bedienungshandbuch zu Ihr dem Gerät.

Das Gerät zeigt eine Meldung an, wenn Fach A, Fach B oder Fach C die Kapazität des jeweiligen Fachs erreicht haben. Wenn diese Meldung angezeigt wird, alle Kopien aus jedem Fach entfe

HINWEIS: Wie viele Kopien maximal in Fach A, B und C abgelegt werden können, hangt vom jeweiligen Kopienformat ab. Zu weiteren Informationen siehe Seite 73.

5 Bei Fertigstellung des Auftrags die Kopien entnehmen.

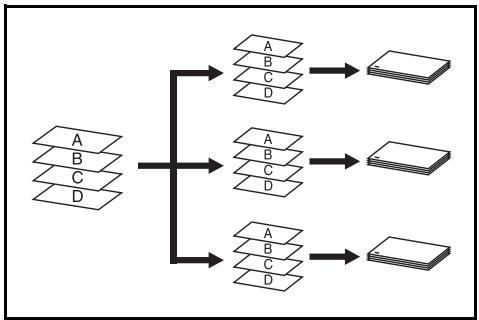

,Heften“-Modus

Alle Kopiensätze werden sortiert und geheftet.

Folgende Heftooptionen werden unterszt:

• Einzelheftung, oben links
• Einzelheftung, oben rechts
  Doppelheftung

HINWEIS: Im „Heften“-Modus wird nur Fach A verwendet. Zu Informationen zum Heften siehe Seite 73.

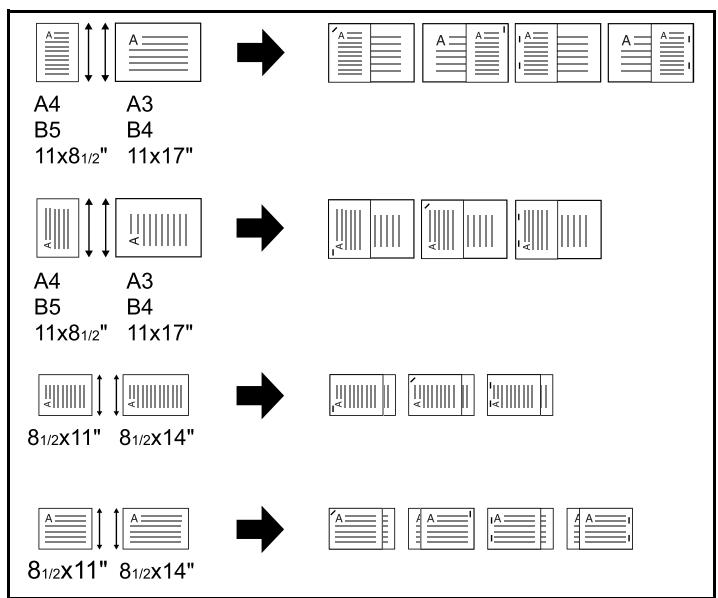

Autom. Auswahl „Heften“-Modus

Der Modus „Heften“ ist auch dann verfügbar, wenn bei unterschiedlichen Papierformaten die Breite des Papiers identisch ist. Siehe hierzu die unter gezeugten Kombinationen. Maximal konnen 30 Blätter gehetet werden.

A3 und A4
B4 und B5
11×17" und 11×8 1/2"
8 1/2 × 14" und 8 1/2 × 11"

Auf dem Bedienfeld des Geräts Sortieren: Ein wahlen.

2 Die gewünschte Hefteinstellung ausgehalten.

HINWEIS: Siehe hierzu auch das Bedienungshandbuch zu为其 Gerät.

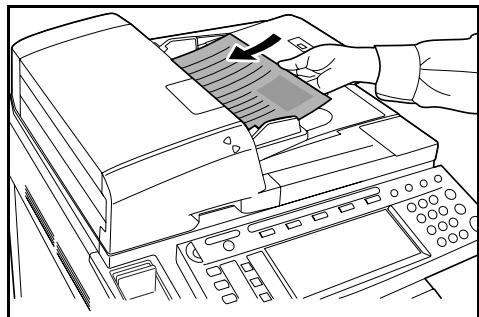

3 Originale in den automatischen Vorlageneinzug.
legen oder einzeln uber das Vorlagenglas
zufahren.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrrem Gerät.

4 Gegebenenfalls weitere Funktionen auswahlen und auf Start drucken.

5 Die Kopien werden geheftet und in Fach A ausgegeben (Schriftbild nach unten).

Wenn Fach A an seine Kapazitätsgrenze stöhrt, erscheint eine entsprechende Meldung. In dieser Fall muss Fach A geleert werden, um fortfahren zu können.

HINWEIS: Wie viele Kopien maximal in Behälter A abgelegt werden können, hangt vom jeweiligen Kopienformat ab. Zu weiteren Informationen siehe Seite 73.

6 Bei Fertigstellung des Auftrags die Kopien entnehmen.

„Broschüren-Finisher“-Modus

In dieser Betriebsart werden die Kopien in der Papiermitte an zwei Stellen gehetet.

Folgende Papierformate werden im Broschüren-Finisher-Modus untersucht:

A3,B4,A4R, 11× 17" ,8 1 / 2× 14" und 812× 11^

Heftkapazität: 2 bis 16 Blätter gleichzeitig.

HINWEIS: Für die automatische Faltung wird eine optionale Mittenfalteinheit besteht. Im Broschüren-Finisher-Modus wird nur das Faltfach verwendet.

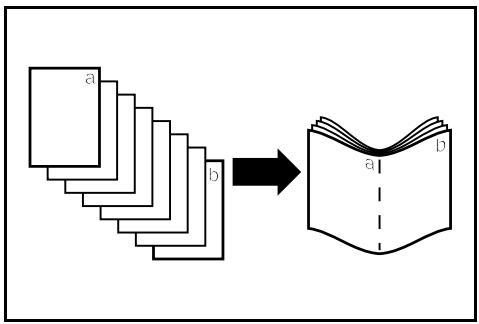

Broschürenfunktion (Einzelblatt-Originale):

Erzeugt eine Broschüre mit zweiseitig bedruckten Kopien mit einander gegenüberliegenden Seiten aus einseitig oder doppelseitebedruckten Originalen. Broschüren wie z. B. Magazine können durch Faltung in der Mitte hergestellt werden.

Broschürenfunktion (aufgeschlagene

Originalvorlagen): Kopiert Originalvorlagen z. B. aus Buchern in doppelseitig bedruckte

Broschüren mit gegenüberliegenden Seiten. Broschüren wie z. B. Magazine können durch Faltung in der Mitte hergestellt werden.

Auf dem Bedienfeld des Geräts Broschüren-Finisher wahren.

HINWEIS: Siehe hierzu auch das Bedienungshandbuch zu Ihrm Gerät.

2 Originale in den automatischen Vorlageneinzug.
legen oder einzeln uber das Vorlagenglas
zufahren.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrrem Gerät.

In einem einzeln Vorgang konnen bis zu 16 Blätter zusammengefasst werden. Gleichzeitig konnen bis zu 64 Originalseiten eingelegt werden.

3 Gegebenenfalls weitere Funktionen auswahlen und auf Start drucken.

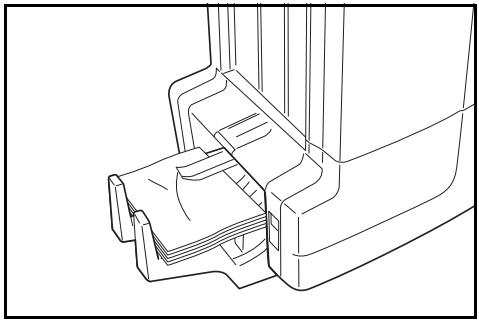

4 Die Kopien werden automatisch geheftet und auf dem Faltfach abgelegt.

Bei Erreichen der Kapazitätsgrenze erscheidine eine entsprechende Meldung. In dieser Fall müssen alle Kopien vom Faltfach entfernt werden, um fortfahren zu konnen.

HINWEIS: Weitere Informationen siehe Mittenfalteinheit (Sonderzubehr) auf den Seiten 74.

5 Bei Fertigstellung des Auftrags die Kopien aus dem Faltfachnehmen.

„Lochen“-Modus

In dieser Betriebsart werden automatisch gelochte Kopien erstellt.

Der Lochen-Modus kann in Verbindung mit folgenden Betriebsarten eingesetzt werden: „Sortieren: EIN", „Heften" und „Sortieren: AUS".

Folgende Papierformate werden unterszt:

Inch-Modelle

• Zweifachlochung: 8 12 × 14 , 8 12 × 13 12 , 8 12 × 13 , 8 12 × 11 , 5 12 × 8 12 , A3, B4, A4, A4R, B5, B5R, A5R und Folio
• Dreifachlochung: 11 × 17" , 11 × 81/2" , A3 und A4

Metrische Modelle

Zweifachlochung: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11" und 5 1/2 × 8 1/2"
- Vierfachlochung: A3, A4, 11 × 17 und 11 × 8 1/2

Das Papiergewicht muss zwischen 45g / m^2 und 200g / m^2 liegen.

HINWEIS: Zum Lochen ist der optionale Lochstanzer erforderlich. Fach C kann nicht als Ausgabefach für den Lochstanzmodus angegeben werden.

Auf dem Bedienfeld des Geräts Lochen (Hole Punch) wahren.

HINWEIS: Siehe hierzu auch das Bedienungshandbuch zu为其Gerät.

2 Originale in den automatischen Vorlageneinzug.
legen oder einzeln uber das Vorlagenglas
zufahren.

Sicherstellen, dass die Ausrichtung der Originale dem gewählten Lochen-Modus des Geräts entspricht.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrm Gerät.

3 Gegebenenfalls weitere Funktionen auswahlen und auf Start drucken.

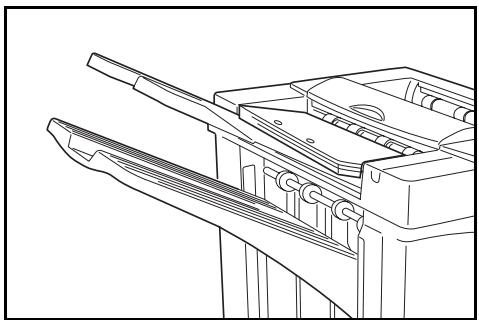

4 Die Kopien werden automatisch gelocht und in das gewählte Fach ausgegeben.

HINWEIS: Da jeder Kopie einzeln gelocht wird, kann die Lochposition von Blatt zu Blatt variieren.

Bei Fertigstellung des Auftrags alle Kopien entnahmen.

Unterbrechungsmodus

1 Die Einstellungen für den Unterbrechungsmodus auf dem Bedienfeld des Geräts eingeben.

HINWEIS: Zu weiteren Informationen zum Unterbrechungsmodus siehe das Bedienungshandbuch des Geräts. Das Ausgabefach am Gerät eingeben.

2 Eingelegte Originale entfernen und die Originale für den Unterbrechungsmodus einlagen.

3 Die gewünschten Kopierfunktionen und das Zielausgabefach einstellen und auf Start drücken. Das Kopieren beginnnt und das Papier wird in das gewählte Fach ausgegeben.

Wenn im Unterbrechungsmodus alle Kopien hergestellt wurden, den Unterbrechungsmodus am Gerät ausschalten.

4 Originale wieder einlagen und auf Start drücken. Das Kopieren des unterbrochenen Auftrags wird fortgesetzt.

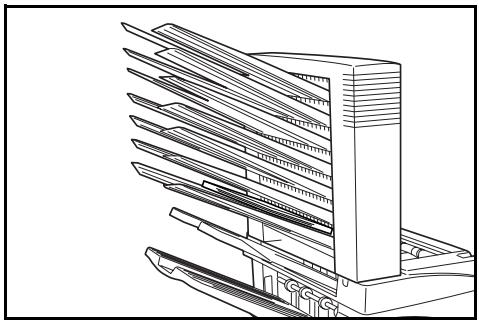

Mailbox-Modus

Im Gerät bedrucktes Papier kann an die optionale Mailbox ausgegeben werden. Diese Funktion ist nutzlich, wenn der Drucker von mehreren Computern genutzt wird. Dann konnen die Ausdrucke für einzelne Benutzer in bestimmte Fächer ausgegeben werden.

Folgende Papierformate werden untersutzt:

A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17" , 81/2 × 14" , 81/2 × 131/2" , 81/2 × 13" , 11 × 81/2" , 81/2 × 11" , 51/2 × 81/2" , 8K, 16K und 16KR

HINWEIS: Wie viele Kopien maximal in jedem Fach abgelegt werden konnen, hangt vom jeweiligen Kopienformat ab. Zu weiteren Informationen siehe Seite 74.

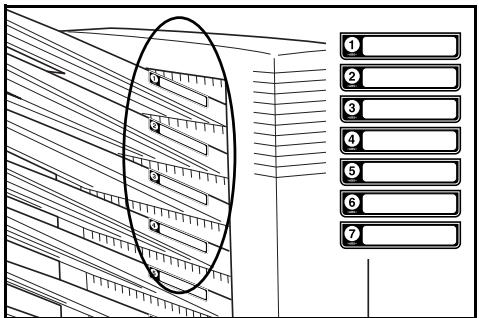

Vorbereitungen zur Verwendung

Den Name des Benutzers≦des Fachs auf die mitgelieferten Etiketten schreiben und diese an den Seiten≦des Fachs anbringen.

HINWEIS: Die Etiketten wie in der Abbildung gezeigt befestigen. Die Fächer, an denen Etiketten angebracht werden sollenn, sind von oben nach unter mit 1, 2, 3, 4, 5, 6 und 7 durchnummeriert.

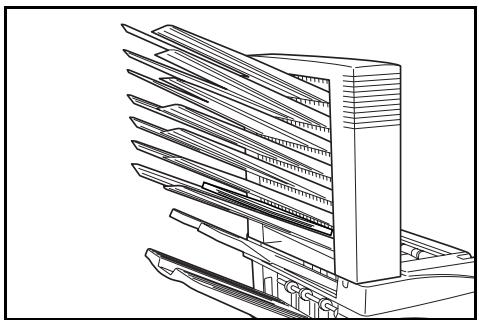

Konfigurieren der Mailbox-Ausgabe

1 Im Druckertreiber Ihres Computers ein Mailbox-Fach zwischen 1 und 7 wahlen.
2 Das Papierformat, die zu druckende(n) Seite(n) sowie die gewünschte Anzahl Ausdruckewahlen.
3 Druckauftrag送来. Die Druche werden in das gewählte Fach (Mailbox) ausgegeben.

4 Bei Fertigstellung des Auftrags alle Drucke aus dem Fach (Mailbox)nehmen.

Konfigurieren der Mailbox-Ausgabe

Zur Verwendung des Geräts zur Auswahl des gewünschten Fachs siehe das Bedienungshandbuch des Geräts. Auf dem Vollfarbgerät kann das Ausgabefach für die Kopier- und Faxfunktionen ausgewählt werden. Auf dem Schwarzweste-Gerät kann das Ausgabefach für die Kopier-, Fax- und Druckerfunktionen ausgewählt werden.

Wartung

Heftklammern nachfüllen

Der Finisher enthalt die Heftklammermagazinhoalterung A.

Die optionale Falteinheit enthalt die Heftklammermagazinhalterungen B und C. Das Nachfüllverfahren für die Heftklammermagazinhalterungen B und C ist mit dem für die Heftklammermagazinhalterung A identisch.

Falls eine Meldung erscheint, die darauf hinweist, dass keine Heftklammern mehr verfügbar sind, muss das Heftklammermagazin aufgefüllt werden.

HINWEIS: Wenn sich im Hefter keine Heftklammern mehr befinden, wenden Sie sich an den Kundendienst oder die zuständige Verkaufsstelle.

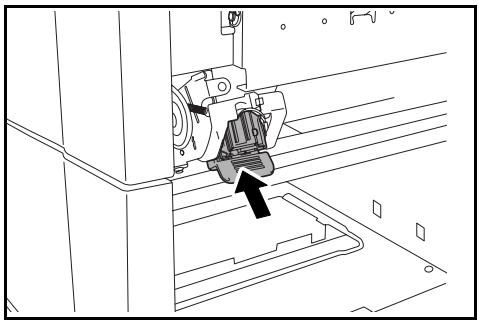

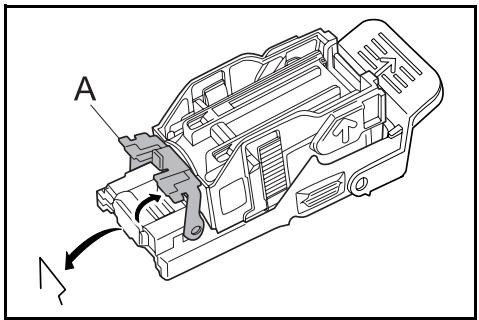

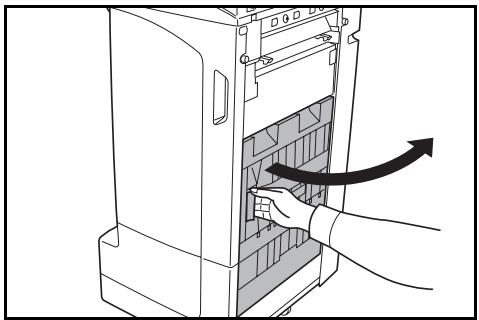

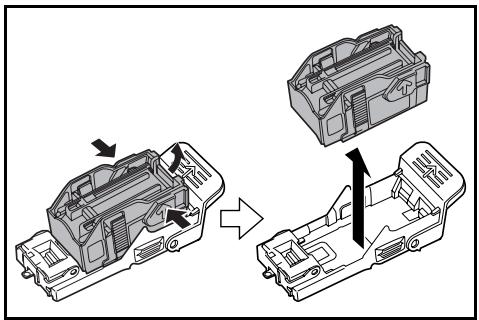

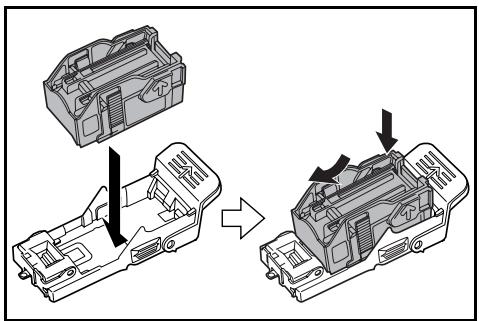

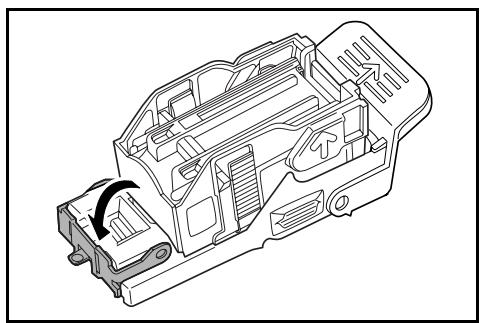

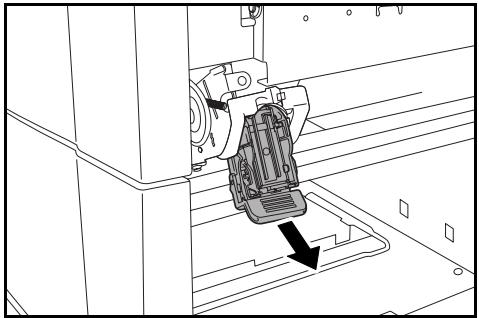

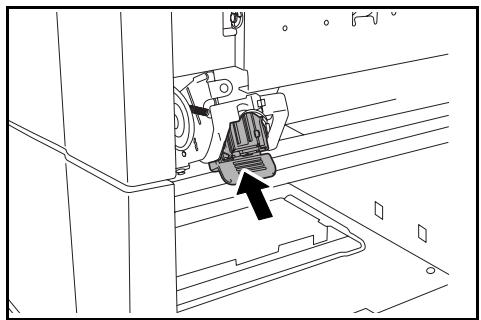

Nachfüllen der Heftklammermagazinhalterung A

Zum Nachfüllen der Heftklammern unter stehende Schritte befolgen.

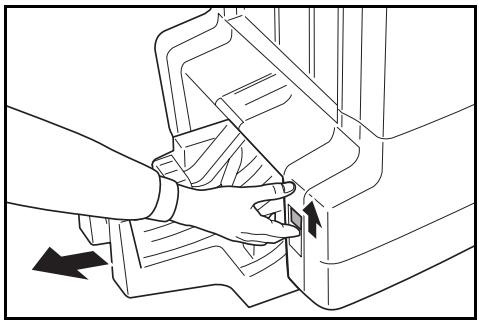

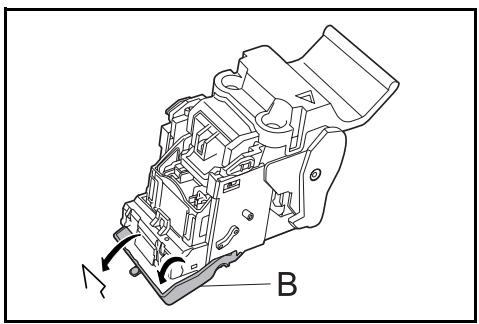

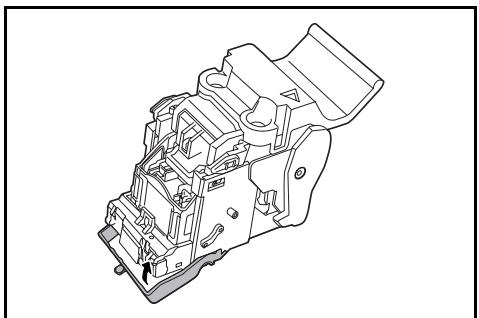

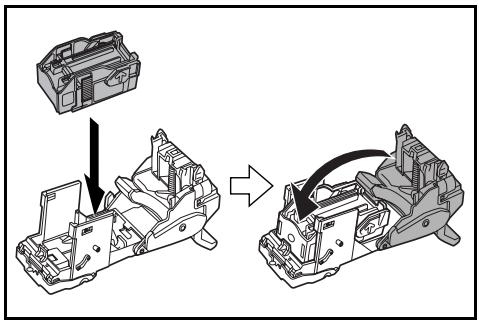

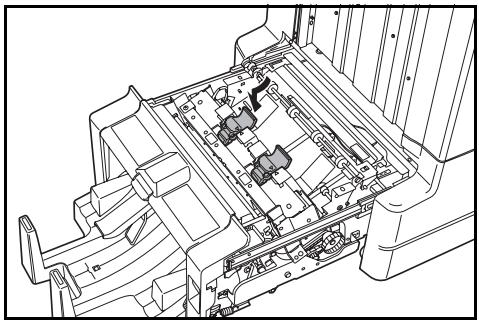

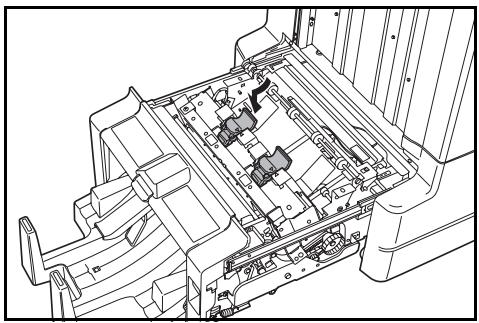

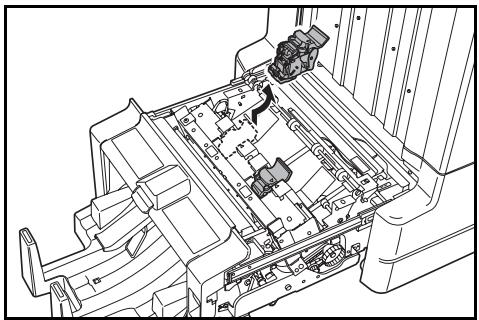

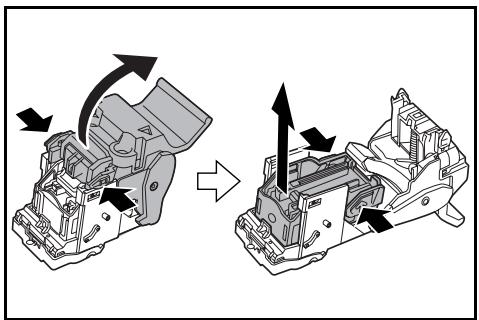

HINWEIS: Zum Nachfüllen der Heftklammermagazinhalterung B/C der optionalen Falteinheit siehe Seite 54.

1 Den Entriegelungshebel des Finishers gedrückt halten und den Finisher aus dem Gerät ziehen.

Die rechte Klappe öffnen (D8).

3 Die Heftklammermagazinhalterung enthalten.

4 Das leere Heftklammermagazin aus der Magazinhoalterung behmen.

HINWEIS: Das Heftklammermagazin kann nur entnommen werden, wenn es leer ist.

5 Das neue Heftklammermagazin in die Magazinalterung einsetzen.

Die Heftklammermagazinhalterung wieder einsetzen. Die Heftklammermagazinhalterung rstet spürbar ein, wenn sie korrekt eingesetzt worden ist.

7 Die rechte Klappe (D8) schließen und den Finisher in seine Position am Gerät zusückbringen.

Nachfüllen der Heftklammermagazinhalterungen B/C (Sonderzubehr)

Zum Nachfüllen der Heftklammern der optionalen Faltstation unter stehende Schritte befolgen. Zum Nachfüllen der Heftklammermagazinhalterungen B und C desselbe Verfahren anwenden.

1 Den Entriegelungshebel der Falteinheit drucken und die Falteinheit Herausziehen.

2 Heftklammermagazinhoalterung B oder C herausziehen.

3 Den Stopper öffnen und das leere Heftklammermagazin entnahmen.

HINWEIS: Das Heftklammermagazin kann nur entnommen werden, wenn es leer ist.

4 Das neue Heftklammermagazin in die Magazinhalterung einsetzen und den Stopperschlieben.

Die Heftklammermagazinhoalterung wieder einsetzen.

Beim Wiedereinsetzen die dreieckigen Markierungen auf der

Heftklammermagazinhalterung und dem Hefter aneinander austrichten. Die

Heftklammermagazinhalterung rastet spürbar ein, wenn sie korrekt eingesetzt worden ist.

Die Falteinheit in ihre Position zurückschieben.

Lochungsabfallbehälter leeren

Wenn eine Meldung auf dem Bedienfeld des Geräts angezeigt wird, die darauf hinweist, dass der Lochungsabfallbehälter voll ist, müssen die Abfälle aus dem Lochungsabfallbehälter geleert werden.

Das Gerät hierbei eingeschaltet setzen (Betriebsschalter in der Position EIN ( | ))

Die Frontklappe öffnen.

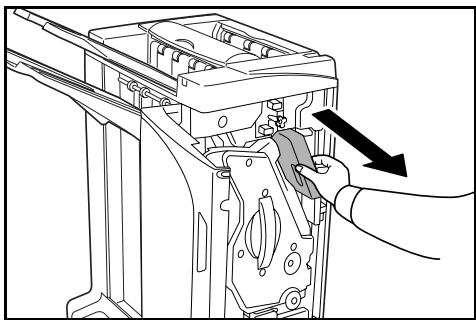

2 Den Griff des Lochungsabfallbehalters fassen und den Behälter aus dem Finisher hersausnahmen.

HINWEIS: Darauf achten, beim Entnehmen des Behalters keine Lochungsabfälle zu verschütteln.

3 Die Lochungsabfälle ordnungsgemäß entsorgen.

4 Den Lochungsabfallbehälter wieder einsetzen. Den Behälter hierbei an den Führungen im Finisher ausrichten.

Die Frontklappe schreiben.

Störungsbeseitigung

Papier

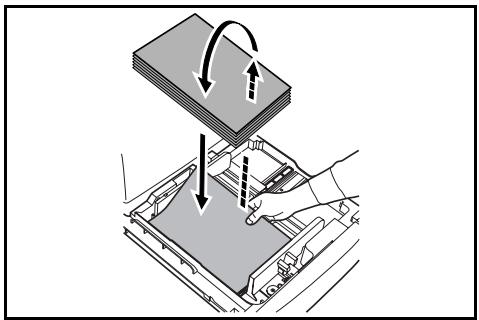

Sind die ausgeworfenen Kopien nicht flach oder ungleichmäßig gestapelt, das Papier in der Kassette umdrehen und die Kassette wieder einsetzen. Wenn die Kopien gewellt sind, siehe Gewellte Ausgabe auf Seite 68.

Bei einem Papierstau prufen, ob dieSECTIONliche Führung in der Kassette fur das verwendete Papierformat eingestellt ist.

Beseitigung von Papierstaus

Wenn ein Papierstau auftritt, wird der Kopiervorgang angehalten und das Bedienfeld des Geräts zeigt eine Meldung an, dass ein Papierstau aufgetreten ist.

HINWEIS: Das Gerät eingeschaltet setzen – Betriebsschalter in Position EIN ( | ) – und Papierstaus wie nachfolgend beschreiben beseitigen. Nach der Beseitigung des Papierstaus kehrt das Bedienfeld des Geräts in die dem Papierstau vorangegangene Anzeige darüber.

Kupplungsbereich

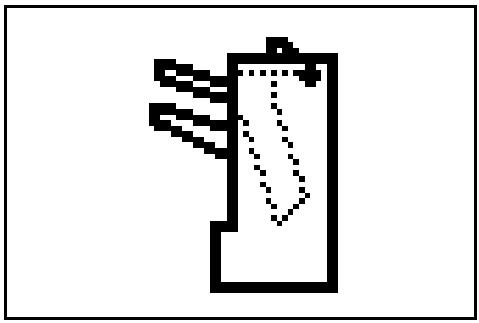

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Kupplungsbereich zwischen dem Finisher und dem Gerät vor.

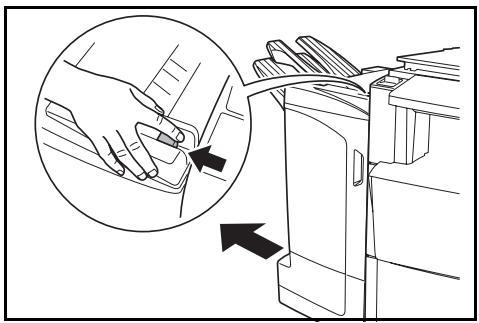

1 Den Entriegelungshebel des Finishers gedrückt halten und den Finisher aus dem Gerät ziehen.

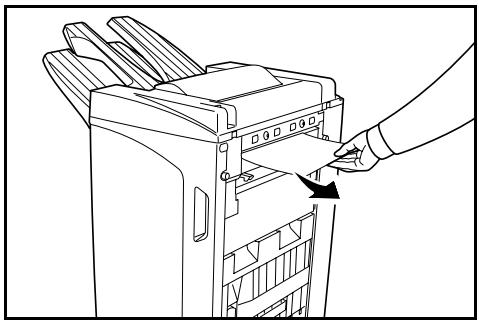

2 Das gestaute Papier entfernen.

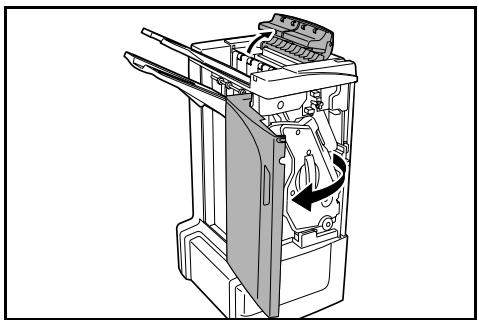

3 Fach C und die Frontklappe öffnen.

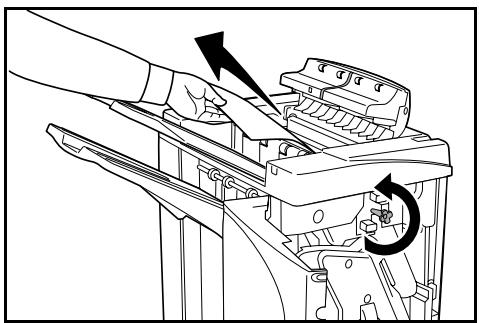

4 Das Papier durch Drehen des Transportknopfs (D2) soweit vorbewegen, bis es sich problemos entfernen lasst.

5 Fach C und die Frontklappe schlieben und den Finisher in seine Position am Gerät zusückbringen.

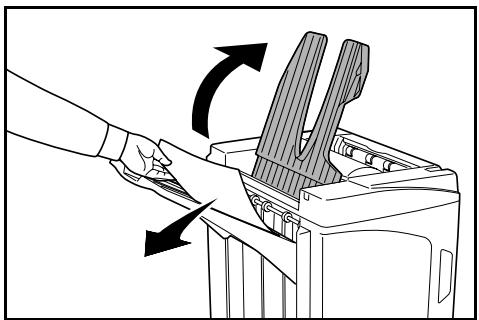

Fach A

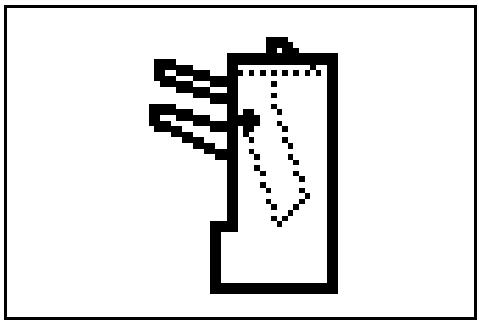

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Transportbereich von Fach A vor.

1 Das Fach B öffnen und das gestaute Papier entfernen.

Die Frontklappe öffnen.

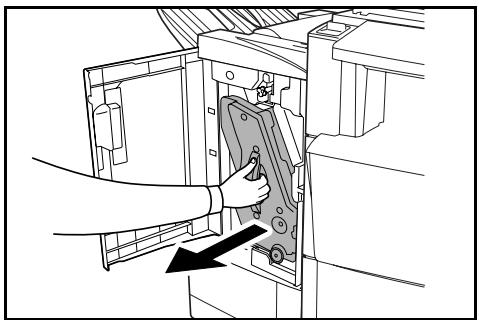

3 Das interne Fach (D5) herausziehen.

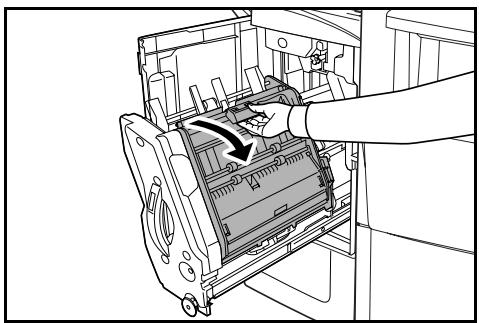

Die Klappe des internen Fachs (D6) öffnen.

5 Das gestaute Papier entfernen.

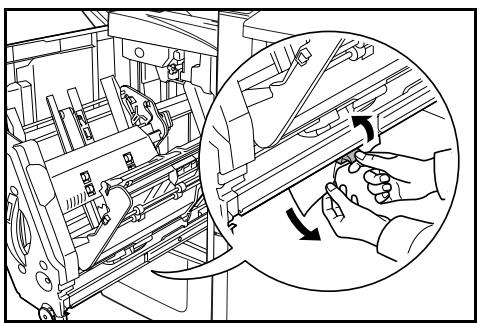

HINWEIS: Wenn sich gestautes Papier im unteren Teil des Fachs befindet und schwer zu entfernen ist, den Halter des internen Fachs (D3) anheben und das gestaute Papier aus dem unteren Teil des Fachs entfernen.

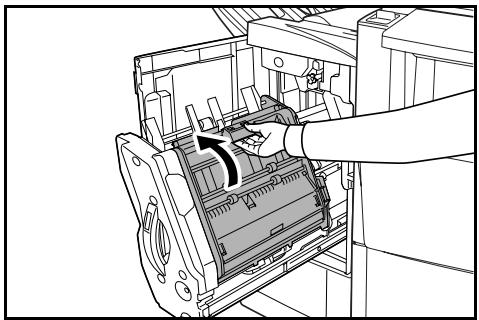

Die Klappe des internen Fachs (D6) schreiben.

ACHTUNG: Die Klappe des internen Fachs (D6) fest schließen, bis der Magnet zuschnapt.

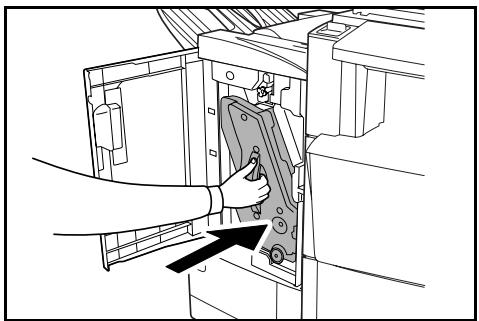

7 Das interne Fach (D5) wieder in Position bringen und die Frontklappe schlieben.

Fach B

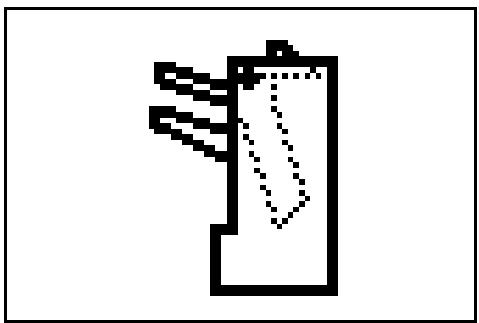

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Transportbereich von Fach B vor.

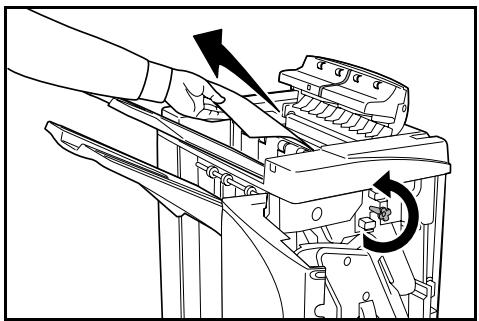

1 Gestautes Papier aus dem Ausgabebereich entfernen.

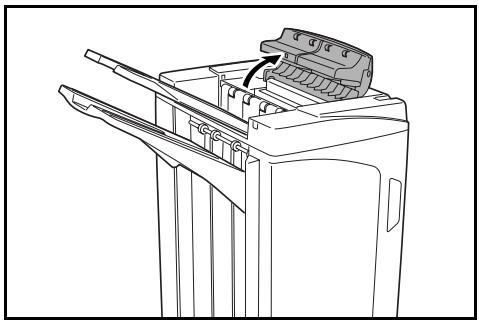

2 Fach C offen.

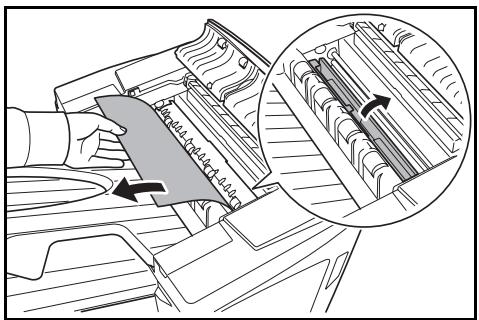

3 Papierführung (D1) öffnen und gestautes Papier entfernen.

4 Die Frontklappe öffnen.

5 Das Papier durch Drehen des Transportknopfs (D2) so welt vorbewegen, bis es sich problemos entfernen{lsst.

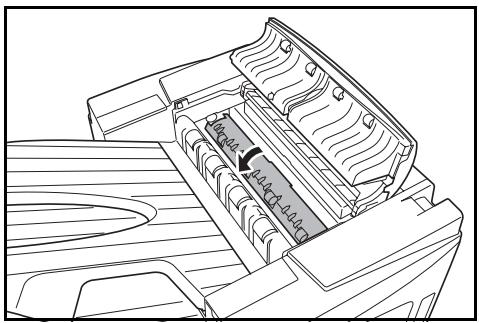

6 Papierführung (D1) schlieben.

HINWEIS: Darauf achten, die Papierführung (D1) richtig zu schreiben. Andernfalls kann es zu Papierstaus kommt.

7 Fach C und die Frontklappe schreiben.

Fach C

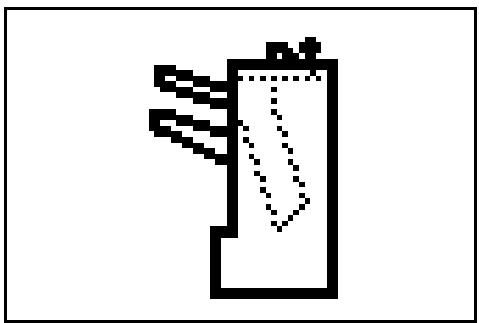

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Transportbereich von Fach C vor.

1 Den Entriegelungshebel des Finishers gedrückt halten und den Finisher aus dem Gerätziehen.

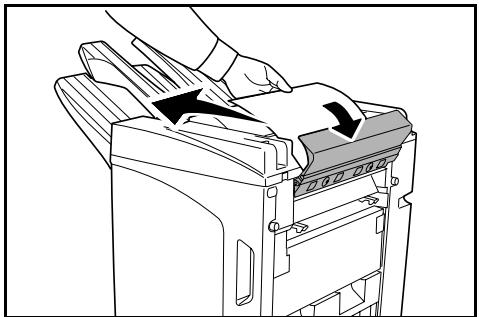

2 Die obere Abdeckung offen und das gestaute Papier entfern.

3 Die obere Abdeckung schlieben und den Finisher in seine Position am Gerät zurückbringen.

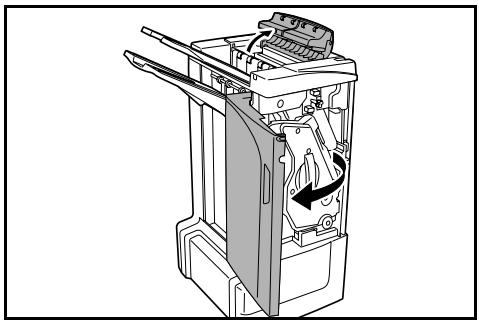

Transport / Internes Fach

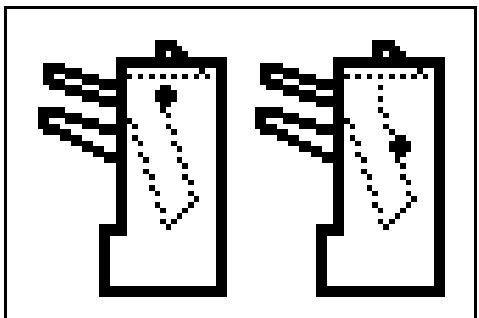

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Transportbereich des internen Fachs vor.

HINWEIS: Wenn im Transport oder im internen Fach*hufig Papierstaus auftreten, konnte das Papier übermäßig gewellt sein. Wenn die ausgegebenen Seite gewellt sind, die auf Seite 68 beschrieben Einstellungen vornehmen.

1 Fach C und die Frontklappe öffnen.

2 Das Papier durch Drehen des Transportknopfs (D2) soweit vorbewegen, bis es sich problemos entfernen lasst.

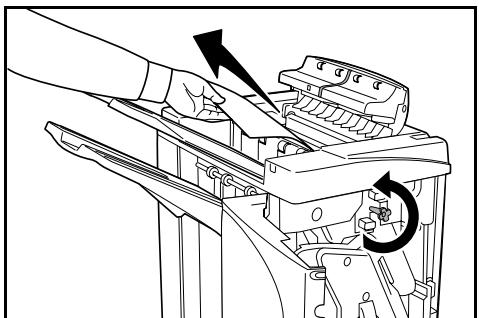

3 Zum Entfernen von gestautem Papier die Anweisungen ab Schritt 3 auf Seite 59 befolgen.

Mailbox (Sonderzubehör)

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau in der Mailbox vor.

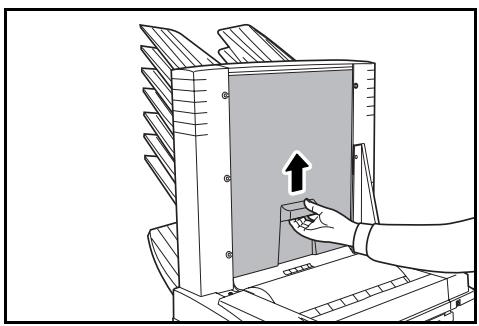

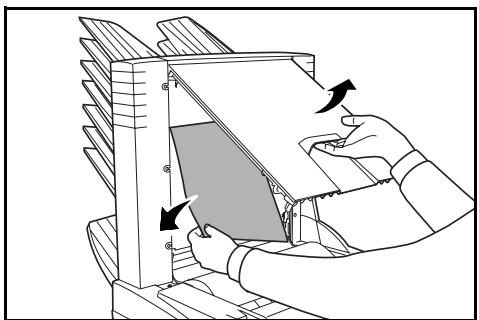

Die Klappe der Mailbox öffnen.

2 Das gestaute Papier entfernen.

3 Die Klappe der Mailbox schließen.

Mittenfalteinheit (Sonderzubehör)

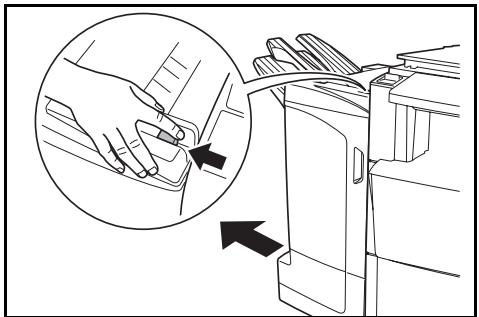

Transportbereich

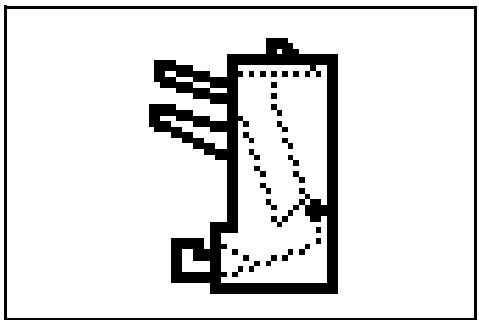

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Transportbereich der Mittenfalteinheit vor.

1 Den Entriegelungshebel des Finishers gedrückt halten und den Finisher aus dem Gerät ziehen.

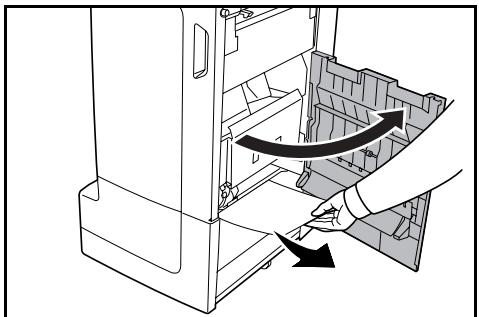

Die rechte Klappe (D8) öffnen und das gestaute Papier entfern.

Wenn unter der rechten Klappe (D8) keingestautes Papier ist, weiter mit dem folgenden Schritt.

3 Die rechte Klappe (D8) schließen und den Finisher in seine Position am Gerät zurückbringen.

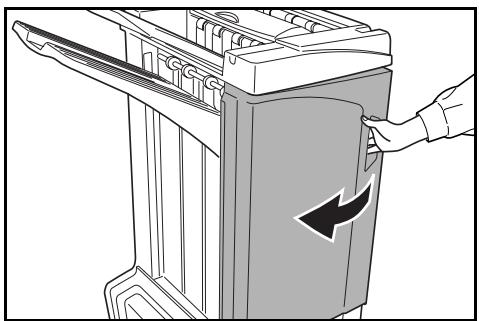

4 Die Frontklappe öffnen.

5 Das interne Fach (D5) Herausziehen.

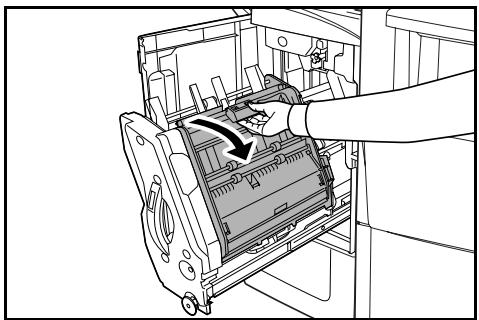

Die Klappe des internen Fachs (D6) öffnen.

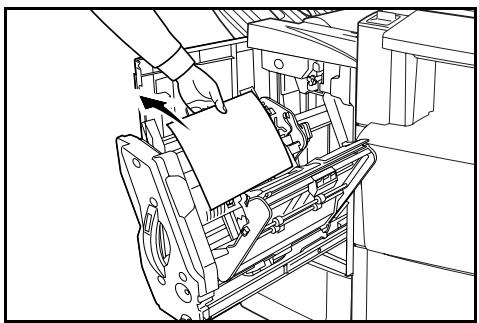

7 Das gestaute Papier entfernen.

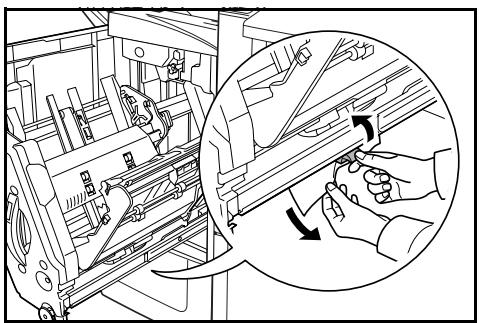

HINWEIS: Wenn sich gestautes Papier im unteren Teil des Fachs befindet und schwer zu entfernen ist, den Halter des internen Fachs (D3) anheben und das gestaute Papier aus dem unteren Teil des Fachs entfernen.

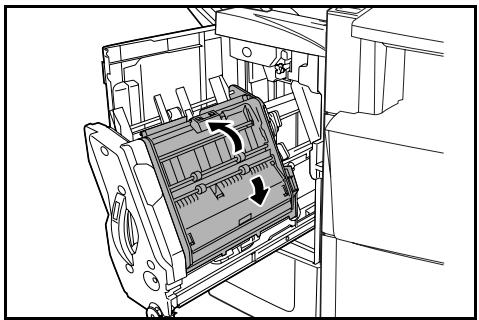

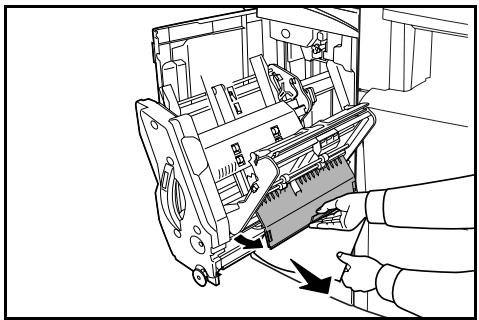

8 Die Klappe des internen Fachs (D7) öffnen und das gestaute Papier entfern.

9 Die Klappe des internen Fachs (D6) und des internen Fachs (D7) schreiben.

HINWEIS: Die Klappe des internen Fachs (D6) fest schließen, bis der Magnet zusammen.

10 Das interne Fach (D5) wieder in Position bringen und die Frontklappe schlieben.

Ausgabebereich

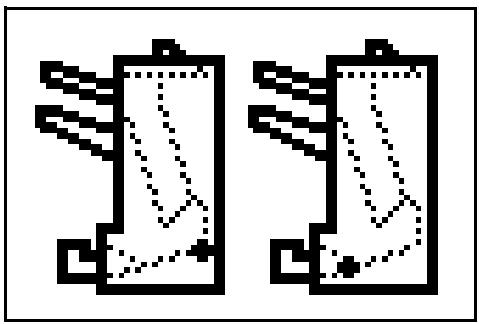

Erscheint auf dem Bedienfeld des Geräts das hier gezeigte Bild, liegt ein Papierstau im Ausgabebereich der Mittenfalteinheit vor.

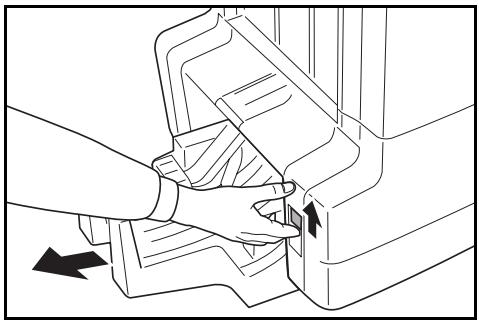

1 Den Entriegelungshebel der Falteinheit drucken und die Falteinheit Herausziehen.

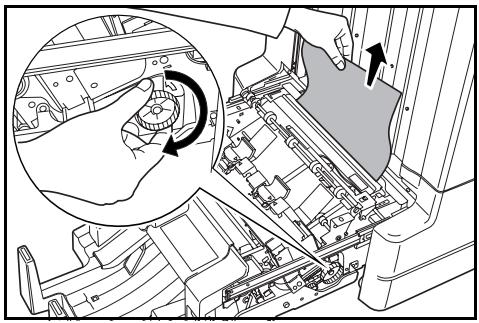

2 Transportknopf der Mittenfalteinheit (D10) nach rechts drehen, um das Papier zum leichteren Entfernen weiter zu bereits, und das Papier entfern.

3 Die Papierführung (D9) der Falteinheit öffnen und das gestaute Papier entfernen.

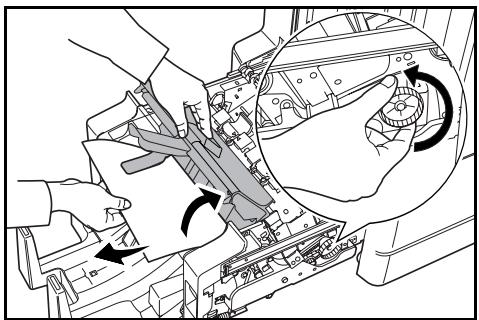

Die obere Abdeckung der Falteinheit öffnen und das Papier durch Drehen des Transportknopfs (D10) nach links so welt vorbewegen, bis es sich problemlos entfernen{lsst.

5 Das Fach der Falteinheit durch Anheiten offen und das gestaute Papier entfern.

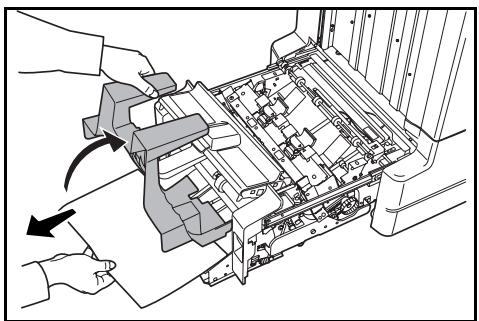

6 Offene Fächer und Abdeckungen schließen und die Falteinheit in ihre ursprüngliche Position zurücksetzen.

Vorsichtsmaßnahmen beim Herausziehen des internen Fachs

Wenn während des Betriebs des Finishers das Gerät versehentlich ausgeschelt oder die Frontklappe geöffnet wird und das Kontrollfenster des internen Fachs (1) zu Rot wechselt, wird das interne Fach (D5) automatisch verriegelt und kann nicht herausgezogen werden.

Nach Ausschalten des Geräts das Gerät wieder einschalten. Wenn die Frontklappe geöffnet ist, diese schließen. Anschließend wechselt das Kontrollfenster des internen Fachs (1) zu Schwarz und das interne Fach (D5) wird entriegelt.

Vor Herausziehen des internen Fachs (D5) sicherstellen, dass das Kontrollfenster des internen Fachs (1) schwarz ist.

Gewelle Ausgabe

Wenn die ausgegebenen Kopien gewellt sind, den unteren Andruckwalzenreglerknopf (E1) und den oberen Andruckwalzenreglerknopf (E2) einstellen.

HINWEIS: Gewelltes Papier kann zu halten Papierstaus im Transportbereich und in den internen Fächern führen. Wenn dies auftritt, zum Einstellen der Papierwellung folgende Schritte durchführung.

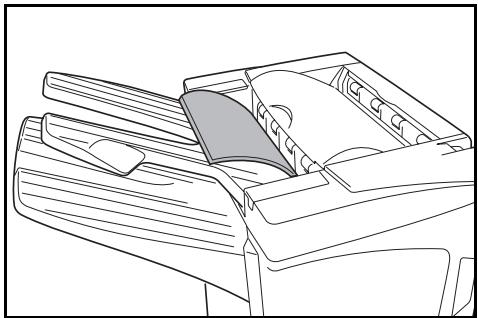

Papier nach unten gewellt

Die Frontklappe öffnen.
2 Oberen Andruckwalzenreglerknopf (E2) auf „1“ stellen. Zum Einstellverfahren siehe Papier nach oben gewellt auf Seite 69.

3 Unteren Andruckwalzenreglerknopf (E1) nach außen ziehen und in die Richtung einer hoheren Zahl drehen.

Den Knopf an einer Zahl austrichten und durch Einschieben der Vorsprünge am Knopf in den ausgeschnitten Bereich verriegeln.

Die Frontklappe schließen.

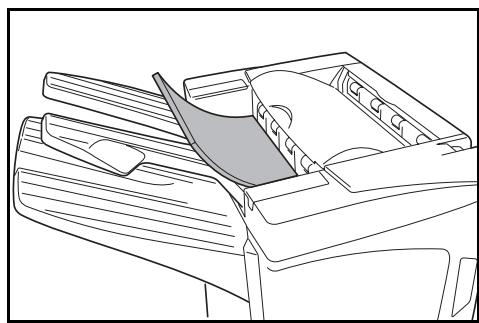

Papier nach oben gewellt

Die Frontklappe öffnen.
2 Unteren Andruckwalzenreglerknopf (E1) auf „1“ stellen. Zum Einstellverfahren siehe Papier nach unten gewellt auf Seite 68.

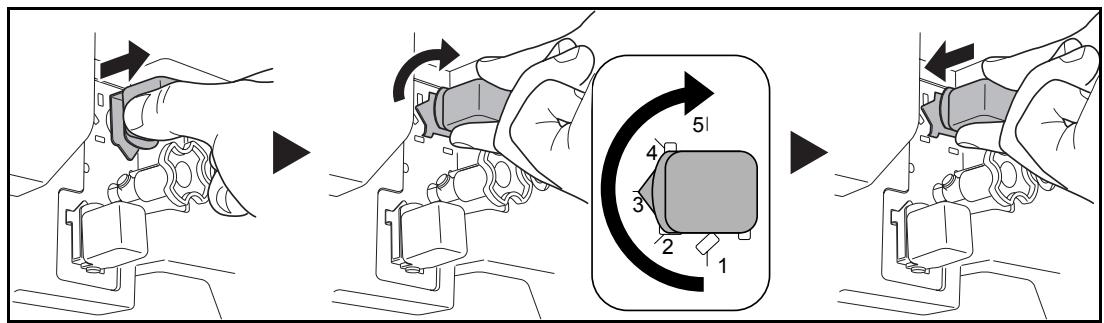

3 Oberen Andruckwalzenreglerknopf (E2) nach außenziehen und in die Richtung einer hoheren Zahl drehen.

Den Knopf an einer Zahl austrichten und durch Einschieben der Vorsprünge am Knopf in den ausgeschnitten Bereich verriegeln.

Die Frontklappe schließen.

Heftkammerstau beseitigen

Wenn auf dem Bedienfeld der Geräts eine Meldung angezeigt wird, die auf gestaute Heftklammern hinweist, die gestauten Heftklammern entfernen.

Heftklammermagazinhoalterung A

Zum Entfern der gestaften Heftklammern unter stehende Schritte befolgen.

HINWEIS: Zum Entfernen gestauter Heftklammern aus der optionalen Falteinheit siehe.
Seite 72.

1 Den Entriegelungshebel des Finishers gedrückt halten und den Finisher aus dem Gerät ziehen.

Die rechte Klappe öffnen (D8).

3 Die Heftklammermagazinhoalterung A wieder einsetzen.

Die Abdeckplatte (A) der Heftklammermagazinhalterung A öffnen und gestaute Heftklammern entfern.

5 Die Abdeckplatte (A) der Heftklammermagazinhalterung wieder in die Ausgangsposition bringen und schlieben.

Die Heftklammermagazinhoalterung wieder einsetzen. Die Heftklammermagazinhoalterung rastet spürbar ein, wenn sie korrekt eingesetzt worden ist.

Die rechte Klappe (D8) schließen und den Finisher in seine Position am Gerät zurückbringen.

Heftklammermagazinhalterung B/C

Zum Entfernen gestauter Heftklammern aus der optionalen Falteinheit unter stehende Schritte befolgen.

1 Den Entriegelungshebel der Falteinheit drucken und die Falteinheit Herausziehen.

2 Heftklammermagazinhoalterung B oder C herausziehen.

3 Die Abdeckplatte (B) der Heftklammermagazinhalterung offen und gestaute Heftklammern entfern.

4 Die Abdeckplatte (B) der Heftklammermagazinhalterung wieder in die Ausgangsposition bringen und schreiben.

Die Heftklammermagazinhalterung wieder einsetzen.

Beim Wiedereinsetzen die dreieckig Markierungen auf der

Heftklammermagazinhalterung und dem Hefter aneinander ausrichten. Die

Heftklammermagazinhoalterung rastet spürbar ein, wenn sie korrekt eingesetzt worden ist.

Die Falteinheit in ihre Position zurückschieben.

Technische Daten

HINWEIS: Änderungen der technischen Daten sind jederzeit vorbehalten

Position	Beschreibung
Typ	Standmodell
Fächer	3
Kapazität	Fach A (Papiergewicht 64 g/m2)	A3, B4, Folio,11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K: 1500 Blätter
		A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K: 3000 Blätter
	Fach B (Papiergewicht 64 g/m2)	A3, B4, Folio,11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 12 × 18", 8K: 100 Blätter
		A4, A4R, B5, B5R, A5, A5R, B6R, A6R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 16K, 16KR: 200 Blätter
	Fach C (Papiergewicht 64 g/m2)	A4, B5, A5, A5R, B6R, A6R, 11 × 8 1/2", 5 1/2 × 8 1/2", 16K: 50 Blätter
Hefter	Heftkapazität (Papiergewicht 64 g/m2)	A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K: 30 Blätter
		A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11", 16K: 50 Blätter
		Autom. Auswahl „Heften“-Modus: 30 Blätter
	Papiergewicht	90 g/m2 oder weniger
	Kapazität	Heftsätze aus 2 - 4 Blättern: 150 Sätze
		Heftsätze aus 5 - 10 Blättern: 100 Sätze
		Heftsätze aus 11 - 30 Blättern: 50 Sätze
		Heftsätze aus 31 - 50 Blättern: 3000 Blätter†
Abmessungen (B) × (T) × (H)	684 mm × 563 mm × 1087 mm 26 15/16" × 22 3/16" × 42 13/16"
Gewicht	Ca. 55 kg / Ca. 121 lbs.

† Beschchränkt auf A4, A4R, B5, 11 × 8 1/2", 8 1/2 × 11" und 16K.

Lochstanzer (Sonderzubehör)

Position	Beschreibung
Papierformat (Papiergewicht 64 g/m2)	Fach A	A3, B4, A4, A4R, B5, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11"
	Fach B	A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2"

Mailbox (Sonderzubehör)

Position	Beschreibung
Fächer	7
Papierformat	A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 8K, 16K, 16KR
Max. Kapazität (Papiergewicht 64 g/m2)	A3, B4, Folio, 11 × 17", 8 1/2 × 14", 8 1/2 × 13 1/2", 8 1/2 × 13", 8K: 50 Blätter/Fach
	A4, A4R, B5, B5R, A5R, 11 × 8 1/2", 8 1/2 × 11", 5 1/2 × 8 1/2", 16K, 16KR: 100 Blätter/Fach
Abmessungen (B) × (T) × (H)	510 mm × 400 mm × 470 mm 20 1/16" × 15 3/4" × 18 1/2"
Gewicht	10 kg oder weniger / 22 lbs. oder weniger

Mittenfalteinheit (Sonderzubehör)

Position	Beschreibung
Formate	A3, B4, A4R, 11 × 17", 8 1/2 × 14", 8 1/2 × 11"
Anzahl Blätter	1 bis 16 (keine Heftung bei 1 Blatt)
Max. Kapazität (Papiergewicht 64 g/m2)	5 oder weniger Kopien pro Satz: 30 Sätze 6 bis 10 Kopien pro Satz: 16 Sätze 11 bis 16 Kopien pro Satz: 10 Sätze
Papiergewicht	60-200 g/m2(nur 1 Deckblatt mit 81 g/m2oder mehr)

3 Espanol
