BEDIENUNGSANLEITUNG DF-650 KYOCERA

Paper Size A3, B4, A4, A4R, B5, B5R, A5R, B6R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2" Tray Capacity (80 g/m2 weight paper) A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 100 sheets A4, A4R, B5, B5R, A5R, B6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 150 sheets Dimensions 368 mm x 392 mm x 573 mm 14 1/2" x 15 7/16" x 22 9/16" Weight Approx. 15 kg / 33 lbs Sizes A3, B4, A4R, 11 x 17", 8 1/2 x 11" Number of Sheets 1 to 16 (no stapling for 1 sheet) Maximum Number for Storage 5 or less copies in a set: 30 sets 6 to 10 copies in a set: 20 sets 11 to 16 copies in a set: 10 sets DF-650, MT-1(A), BF-1(A), PH-4A AND PH-4C OPERATION GUIDE 1-33 English 1-34 DF-650, MT-1(A), BF-1(A), PH-4A AND PH-4C OPERATION GUIDE 2 Deutsch Sicherheitshinweise Vor Verwendung des Geräts das vorliegende Bedienungshandbuch sorgfältig durchlesen. Das Handbuch anschließend zusammen mit dem Bedienungshandbuch für den Kopierer aufbewahren. Informationen zum Kundendienst sind dem Bedienungshandbuch für den Kopierer zu entnehmen. In diesem Bedienungshandbuch sowie auf bestimmten Gerätekomponenten befinden sich Symbole, die auf mögliche Sicherheitsrisiken hinweisen. Diese Sicherheitshinweise, die dem Schutz aller Personen und Objekte in der Betriebsumgebung dienen, müssen unbedingt beachtet werden, um einen sicheren Gerätbetrieb zu gewährleisten. ACHTUNG GEFAHR: Weist auf Gefahr für Leib und Leben hin. VORSICHT: Weist auf Verletzungsgefahr hin. ACHTUNG: Weist auf Verletzungsgefahr und mögliche Beschädigung des Geräts hin. Symbole Das Symbol weist auf eine Warnung hin. Die verwendeten Gefahrensymbole haben folgende Bedeutung: Allgemeine Warnung

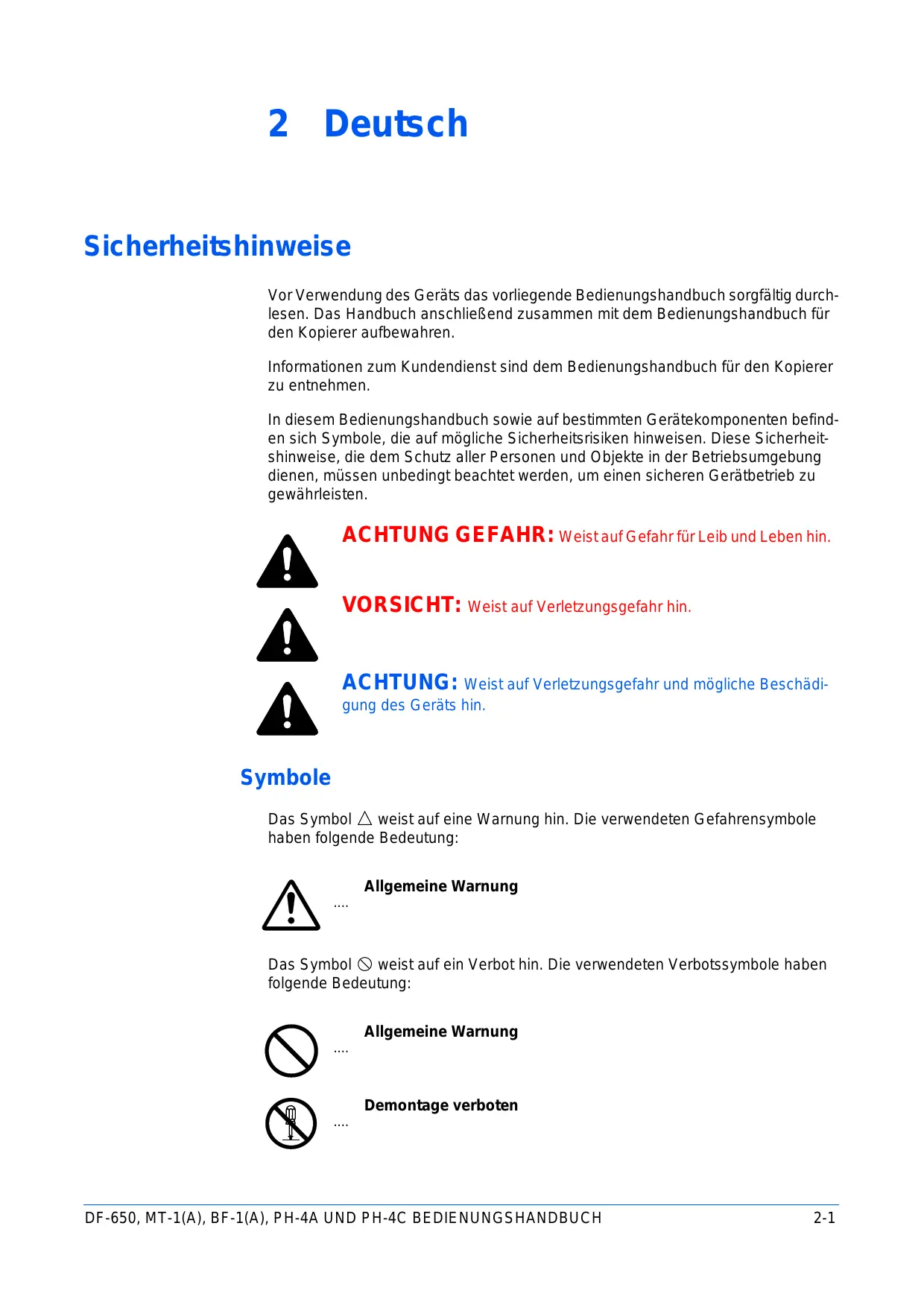

Das Symbol weist auf ein Verbot hin. Die verwendeten Verbotssymbole haben folgende Bedeutung: Allgemeine Warnung

DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-1 Deutsch Das Symbol z weist auf ein Gebot hin. Folgende Symbole weisen auf obligatorische Arbeitsschritte hin: Allgemeiner Hinweis

Netzstecker abziehen

Werden Sicherheitshinweise im vorliegenden Handbuch unlesbar bzw. bei Verlust dieses Bedienungshandbuchs kann beim Kundendienst ein neues (kostenpflichtiges) Exemplar bestellt werden. 2-2 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch WARNSCHILDER Der Document Finisher ist mit den unten beschriebenen Warnschildern versehen. BESONDERE VORSICHT ist beim Beseitigen von Papierstaus geboten. Sie könnten sich die Finger im Gerät einklemmen oder verbrennen. WARNSCHILD 1 VORSICHT: Um Handverletzungen zu vermeiden, unbedingt warten, bis der Kopierer anhält, ehe Papier entfernt wird. WARNSCHILD 2 KEINE Gegenstände unter Fach A stellen. WARNSCHILD 3 Im Inneren dieses Bereichs liegen hohe Temperaturen an. Diesen Bereich KEINESFALLS berühren: Verbrennungsgefahr!

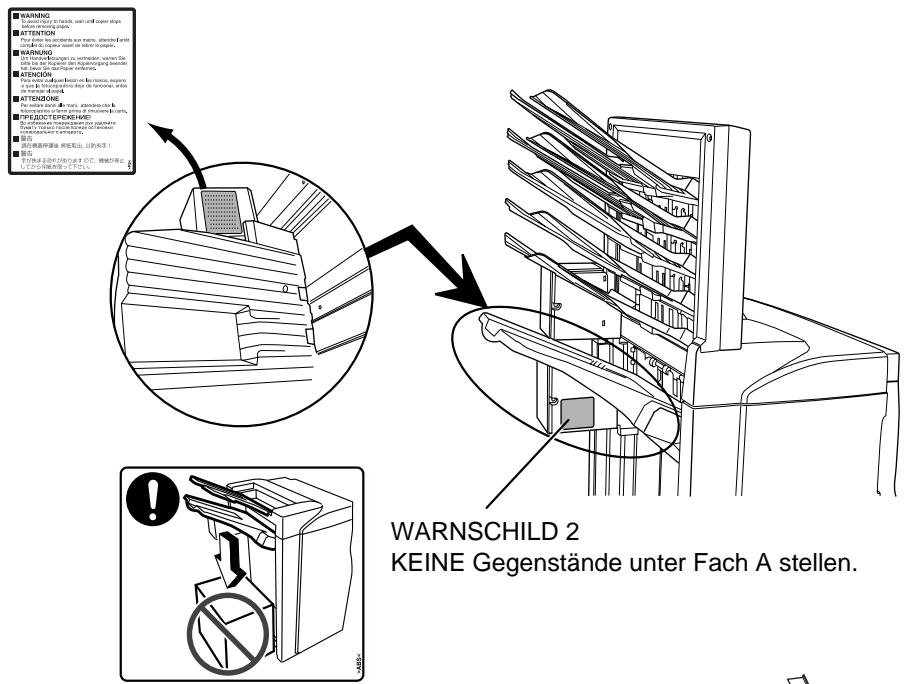

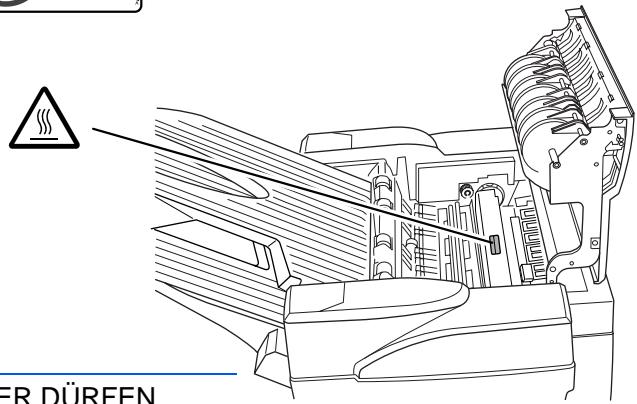

HINWEIS: DIESE WARNSCHILDER DÜRFEN

NICHT ENTFERNT WERDEN. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-3 Deutsch

SICHERHEITSVORKEHRUNGEN BEI DER INSTALLATION

Installationsumgebung ACHTUNG: Das Gerät auf einer ebenen und stabilen Fläche aufstellen. Es könnte sonst um- bzw. herunterfallen. In diesem Fall besteht Verletzungsgefahr, und das Gerät könnte beschädigt werden. ACHTUNG: Gerät nicht in der Nähe von Wärmequellen (Heizung o. ä.) oder entzündbaren Materialien aufstellen. Ansonsten besteht Brandgefahr. Andere Vorsichtsmaßnahmen Je nach Installationsort können sich bestimmte Bedingungen nachteilig auf die Betriebssicherheit und Leistung des Geräts auswirken. Das Gerät ist in einem Raum aufzustellen, in dem eine gleichmäßige Temperatur (ca. 20 °C) und Luftfeuchtigkeit (ca. 65 %) herrschen. Meiden Sie:

Aufstellorte in der Nähe von Fenstern oder andere Orte, an denen das Gerät direktem Sonnenlicht ausgesetzt ist Orte, an denen das Gerät Vibrationen ausgesetzt ist Orte mit stark schwankender Temperatur oder Luftfeuchte Orte, an den das Gerät direkter Heiß- oder Kaltzugluft ausgesetzt ist Plastikverpackungen VORSICHT: Die Plastiktüten der Geräteverpackung außerhalb der Reichweite von Kindern aufbewahren. Sie können sich um Mund und Nase legen und zu Erstickung führen. BETRIEBSSICHERHEIT Vorsichtsmaßnahmen beim Gerätebetrieb VORSICHT: Keine metallischen Objekte und keine Behälter mit Flüssigkeiten (Vasen, Tassen etc.) auf das Gerät oder dessen Nähe stellen. Brand-/Stromschlaggefahr. VORSICHT: Wird das Signalkabel beschädigt, muss es gegen ein neues ausgetauscht werden. Signalkabel nicht reparieren. Keine schweren Gegenstände auf die Signalkabel stellen, Kabel nicht übermäßig ziehen oder umbiegen. Ansonsten besteht Brand- bzw. Stromschlaggefahr. VORSICHT: Keine Reparaturversuche unternehmen und Gerät nicht demontieren; ansonsten besteht Verletzungs- und Brandgefahr. VORSICHT: Falls das Gerät übermäßig heiß läuft, Rauch austritt, ein ungewöhnlicher Geruch zu verspüren ist oder eine andere außergewöhnliche Situation auftritt: Den Kopierer sofort ausschalten (Betriebsschalter in Position (O) bringen) und den Netzstecker des Geräts ziehen. Danach den Kundendienst verständigen. 2-4 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch VORSICHT: Gelangt ein Fremdkörper (z. B. Heftklammern) oder Flüssigkeit in den Drucker, das Gerät sofort ausschalten (Betriebsschalter in Position (O) bringen) und den Netzstecker des Geräts ziehen. Danach den Kundendienst verständigen. Wird das Gerät weiter benutzt, ohne die vorgenannten Maßnahmen zu treffen, besteht Brand- oder Stromschlaggefahr. VORSICHT: Zur Wartung und Reparatur von Komponenten im Gerät IMMER den Kundendienst anfordern. VORSICHT ACHTUNG: Aus Sicherheitsgründen den Kopierer vor dem Reinigen IMMER ausschalten (Betriebsschalter in Position (O) bringen) und vom Netz trennen. ACHTUNG: Das Duplexfach während des Gerätebetriebs NICHT berühren; ansonsten besteht Verletzungsgefahr. ACHTUNG: Setzt sich Staub im Gerät ab, besteht Brandgefahr; auch andere Probleme können auftreten. Zur Reinigung des Geräteinnenraums den Kundendienst zu Rate ziehen. Es bietet sich an, diese Maßnahme vor Beginn von Jahreszeiten mit hoher Luftfeuchtigkeit durchzuführen. Informationen zu den Kosten für die Reinigung der internen Gerätekomponenten erhalten Sie beim Kundendienst. Andere Vorsichtsmaßnahmen Keine schweren Gegenstände auf das Gerät stellen. Zum Umstellen des Geräts den Kundendienst anrufen. Elektrische Komponenten (Stecker, Platinen etc.) nicht anfassen. Diese Komponenten können durch statische Entladung beschädigt werden. Nur die in diesem Bedienungshandbuch beschriebenen Arbeitsgänge durchführen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-5 Deutsch Komponenten

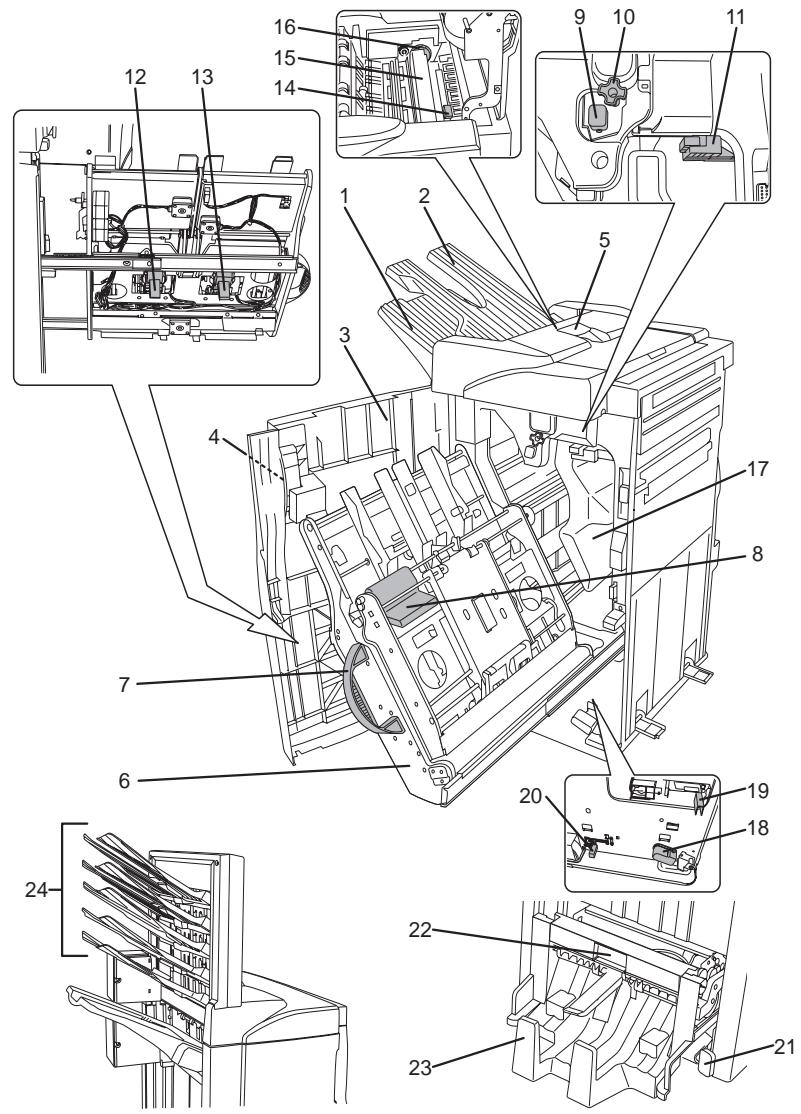

Document Finisher (Hauptgerät) Mittenfaltstation (Extra)

Fach A 12 Heftklammermagazinhalterung 18 Freigabehebel (G6)

Griff der vorderen Abdeckung

Freigabehebel des internen Fachs (G4) 15 Lochstanzer (Hauptgerät)

Andruckwalzenregler (G5)

19 Freigabegriff (G7) 13 Heftklammermagazinhalterung 20 Entriegelungshebel der

14 Hebel für obere Führung des Kupplungsbereichs 21 Installationstasten der Mittenfaltstation 22 Hebel der Transportführung 23 Speicherabdeckung 16 Einstellrad des Lochstanzers 17 Lochungsabfallbehälter 10 Transportknopf (G1) Mittenfaltstation Multi Tray (Extra) 24 Auftragsfächer 1 - 5 11 Hebel für untere Führung des Kupplungsbereichs (G2) 2-6 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch Betriebsarten "Sortieren: EIN"-Modus Sortiert Kopien mehrerer Originale in identischen Sätzen. Beispiel: A,B,C,D A,B,C,D A,B,C,D. Folgende Papierformate werden im Sortieren:EIN-Modus unterstützt:

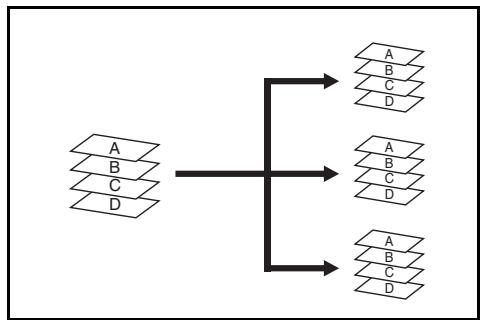

Am Bedienfeld des Kopierers Sortieren: Ein wählen.

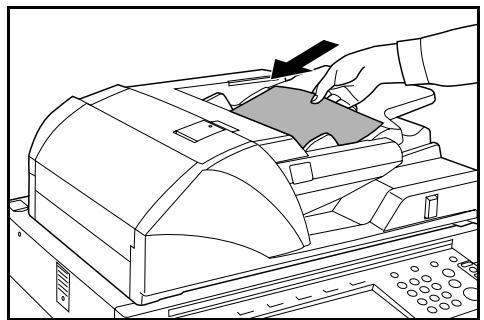

Originale in den automatischen Vorlageneinzug legen oder einzeln über das Vorlagenglas zuführen.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrem Kopierer.

Gegebenenfalls weitere Funktionen auswählen und Start betätigen.

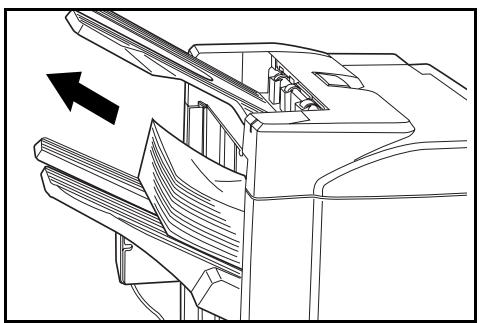

Die Kopien werden in das vereinbarte Fach ausgegeben. Bei Auswahl von Fach A kann man für jeden Kopiensatz einen Versatz zum jeweils vorherigen Satz vereinbaren. Siehe hierzu auch das Bedienungshandbuch zu Ihrem Kopierer. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-7 Deutsch Wenn die Fächer A und B an ihre Kapazitätsgrenzen stoßen, erscheint eine entsprechende Meldung. In diesem Fall müssen beide Fächer geleert werden, um weitermachen zu können. HINWEIS: Wie viele Kopien maximal in Behälter A und B abgelegt werden können, hängt vom jeweiligen Kopienformat ab. Weitere Informationen hierzu siehe Kapazität auf Seite 2-32.

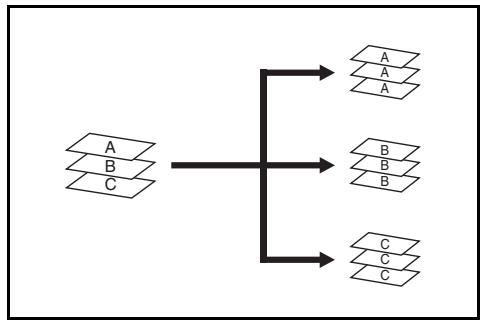

Bei Fertigstellung des Auftrags die Kopien entnehmen. "Sortieren: AUS"-Modus Fasst die Kopien für jedes Original zu einem separaten Stapel zusammen. Beispiel: A,A,A B,B,B C,C,C. Folgende Papierformate werden im Sortieren:AUS-Modus unterstützt:

Am Bedienfeld des Kopierers Sortieren: Aus wählen.

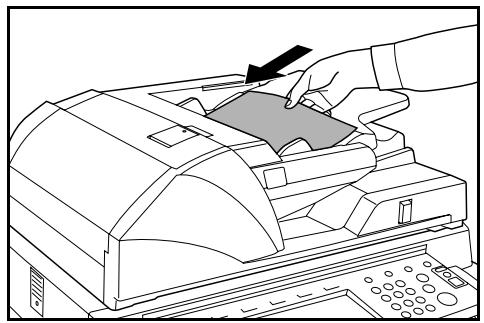

Originale in den automatischen Vorlageneinzug legen oder einzeln über das Vorlagenglas zuführen.

HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrem Kopierer.

2-8 Gegebenenfalls weitere Funktionen auswählen und Start betätigen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

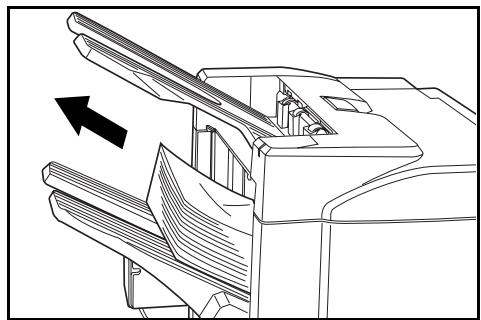

Die Kopien werden in das vereinbarte Fach ausgegeben. Bei Auswahl von Fach A kann man für jeden Stapel einen Versatz zum jeweils vorherigen Stapel vereinbaren. Weitere Informationen hierzu finden Sie im Bedienungshandbuch zu Ihrem Kopierer. Wenn die Fächer A und B an ihre Kapazitätsgrenzen stoßen, erscheint eine entsprechende Meldung. In diesem Fall müssen beide Fächer geleert werden, um weitermachen zu können. HINWEIS: Wie viele Kopien maximal in Behälter A und B abgelegt werden können, hängt vom jeweiligen Kopienformat ab. Weitere Informationen hierzu siehe Kapazität auf Seite 2-32. Übersteigt die Anzahl der Kopien, die gleichzeitig im unsortierten Betrieb gemacht werden sollen, die Maximalkapazität von Fach B (200 Blatt), werden alle nachfolgenden Kopien in Fach A ausgegeben.

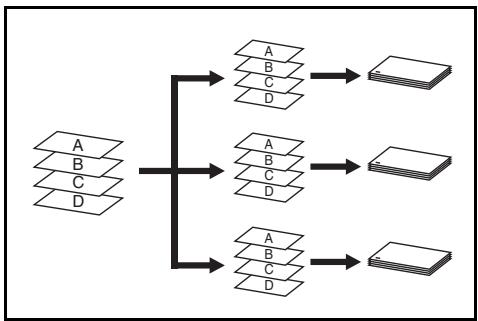

Bei Fertigstellung des Auftrags die Kopien entnehmen. "Heften"-Modus Alle Kopiensätze werden sortiert und geheftet.

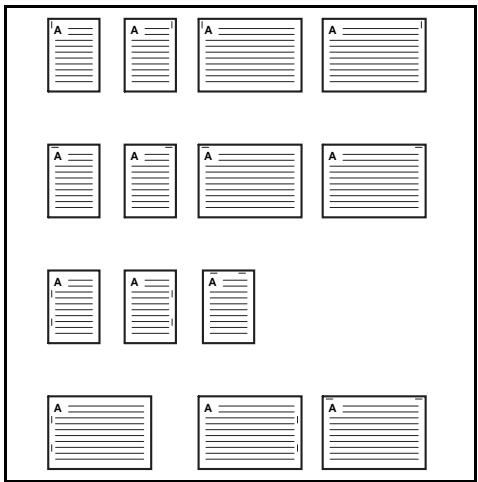

Folgende Heftoptionen werden unterstützt:

Einzelheftung, oben links Einzelheftung, oben rechts Doppelheftung

HINWEIS: Siehe auch die technische Daten der Heftfunktion:Hefter auf Seite 2-32.

Am Bedienfeld des Kopierers Sortieren: Ein wählen.

Die gewünschte Hefteinstellung auswählen.

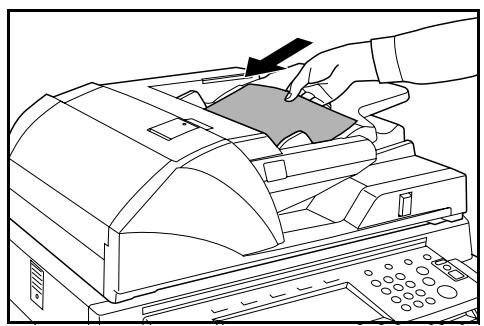

Originale in den automatischen Vorlageneinzug legen oder einzeln über das Vorlagenglas zuführen. HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrem Kopierer.

Gegebenenfalls weitere Funktionen auswählen und Start betätigen.

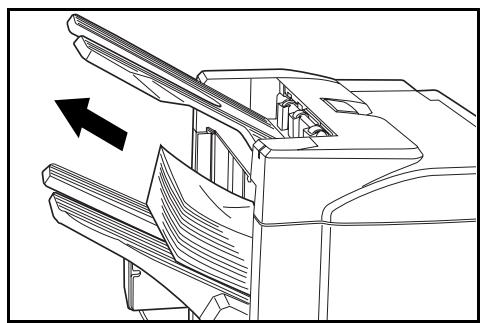

Die Kopien werden geheftet und in Fach A ausgegeben (Schriftbild nach unten). Wenn Fach A an seine Kapazitätsgrenze stößt, erscheint eine entsprechende Meldung. In diesem Fall muss Fach A geleert werden, um weitermachen zu können. HINWEIS: Wie viele Kopien maximal in Behälter A abgelegt werden können, hängt vom jeweiligen Kopienformat ab. Weitere Informationen hierzu siehe Kapazität auf Seite 2-32.

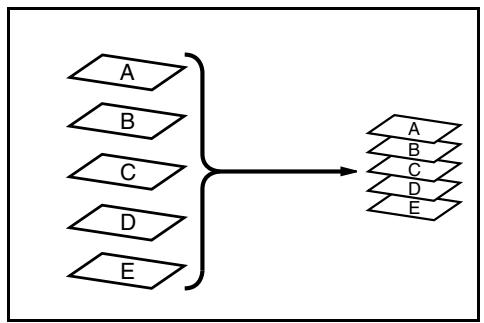

Bei Fertigstellung des Auftrags die Kopien entnehmen. "Nicht sortieren"-Modus Diesen Modus verwenden, wenn keine Sortierung oder Gruppierung erforderlich ist. Für das Kopieren auf Overheadfolien oder anderen Sondermaterialien bzw. Papier IMMER den unsortierten Betrieb aktivieren.

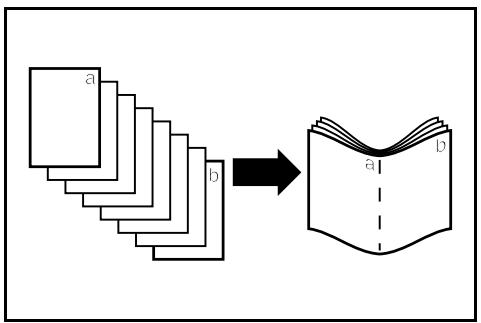

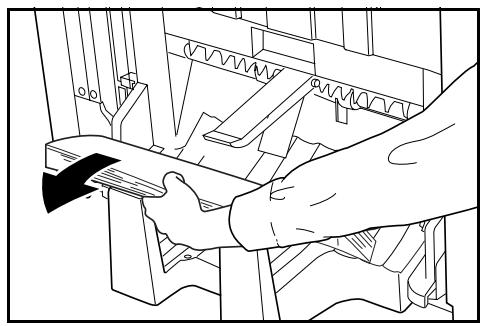

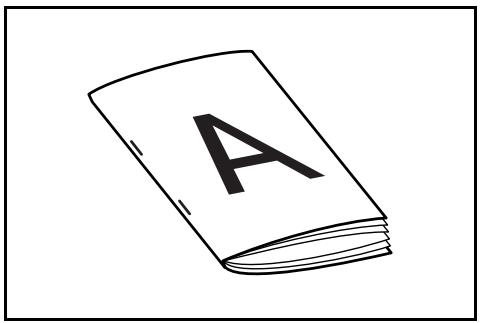

2-10 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch "Broschüren-Finisher"-Modus In dieser Betriebsart werden die Kopien in der Papiermitte an zwei Stellen geheftet. Folgende Papierformate werden im Broschüren-Finisher-Modus unterstützt:

A3, B4, A4R, 11 x 17", 8 1/2 x 14 Zoll (Legal) und 11 x 8 1/2 Zoll. Heftkapazität: 2 bis 16 Blätter gleichzeitig. Für die automatische Faltung wird eine optionale Mittenfaltstation benötigt. Die Funktion Booklet Copy (Broschürenkopie) ermöglicht die automatische Erstellung von Broschüren, die sich direkt heften und falzen lassen. Siehe hierzu auch das Bedienungshandbuch zu Ihrem Kopierer.

Am Bedienfeld des Kopierers Broschüren-Finisher (Booklet Stitching) wählen. Siehe hierzu auch das Bedienungshandbuch zu Ihrem Kopierer.

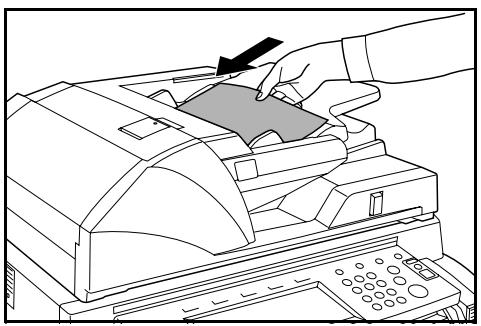

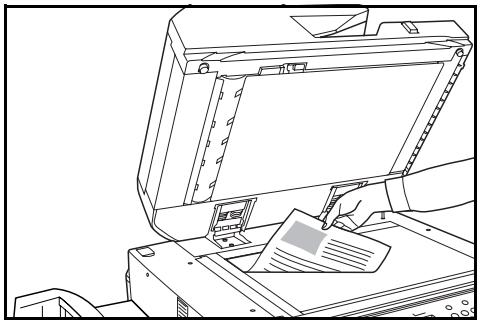

Originale in den automatischen Vorlageneinzug legen oder einzeln über das Vorlagenglas zuführen. HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrem Kopierer. Es können maximal 16 Blätter gleichzeitig geheftet werden. In dieser Betriebsart werden bis zu 64 Originale unterstützt.

Gegebenenfalls weitere Funktionen auswählen und Start betätigen. Bei Einsatz des Vorlagenglases erscheint nach dem Scannen jeder Vorlage eine Meldung mit der Frage, ob ein weiteres Vorlage eingelesen oder der Kopiervorgang gestartet werden soll. HINWEIS: Siehe hierzu auch das Bedienungshandbuch zu Ihrem Kopierer. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-11 Deutsch

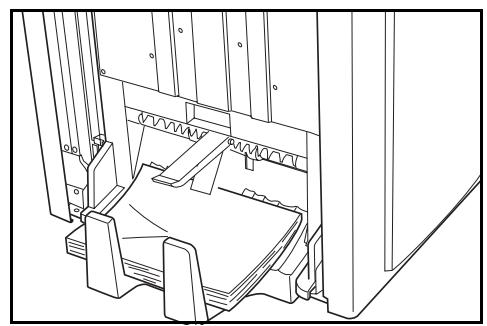

Die Kopien werden automatisch geheftet und auf der Speicherabdeckung abgelegt. Bei Erreichen der Kapazitätsgrenze erscheint eine entsprechende Meldung. In diesem Fall müssen alle Kopien entfernt werden, um weitermachen zu können. HINWEIS: Weitere Informationen hierzu siehe Mittenfaltstation (Extra) auf Seite 2-33.

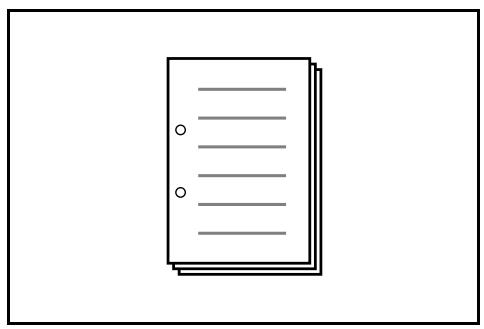

Bei Fertigstellung des Auftrags die Kopien aus der Speicherabdeckung nehmen. "Lochen"-Modus Der Lochstanzer ist eine optionale Geräteeinheit. In dieser Betriebsart werden automatisch gelochte Kopien erstellt. Folgende Papierformate werden unterstützt:

Zweifachlochung: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8 1/2 x 14 Zoll (Legal), 8 1/2 x 11 Zoll (Letter) und 5 1/2 x 8 1/2 Zoll Dreifachlochung: 11 x 17 Zoll and 11 x 8 1/2 Zoll Vierfachlochung: A3 und A4 Der Lochen-Modus kann in Verbindung mit folgenden Betriebsarten eingesetzt werden: Sortieren: EIN, Heften und Sortieren: AUS. Das Papiergewicht muss zwischen 45 g/m2 und 200 g/m2 liegen. HINWEIS: B5R ist nur wählbar, wenn Kopien in Fach A ausgegeben werden. Im Sortier- und im Heftbetrieb sind B5R und Folio nicht verfügbar.

Am Bedienfeld des Kopierers Lochen (Hole Punch) wählen. HINWEIS: Siehe hierzu auch das Bedienungshandbuch zu Ihrem Kopierer. 2-12 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

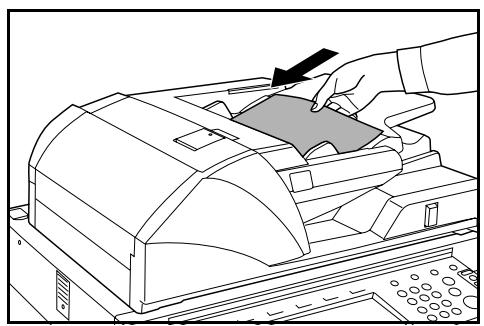

Originale in den automatischen Vorlageneinzug legen oder einzeln über das Vorlagenglas zuführen. Sicherstellen, dass die Ausrichtung der Originale dem gewählten Lochen-Modus des Kopierers entspricht. HINWEIS: Siehe auch die technischen Daten des automatischen Vorlageneinzugs und des Vorlagenglases im Bedienungshandbuch zu Ihrem Kopierer.

Gegebenenfalls weitere Funktionen auswählen und Start betätigen.

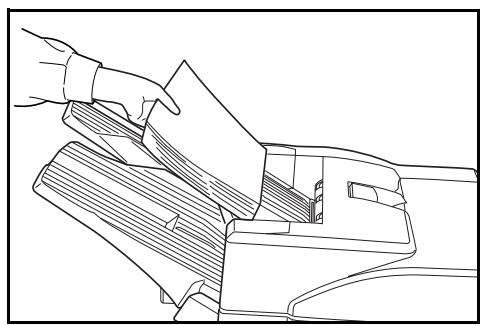

Die Kopien werden automatisch gelocht und in Fach B ausgegeben. HINWEIS: Da jede Kopie einzeln gelocht wird, kann die Lochposition von Blatt zu Blatt variieren. Bei Fertigstellung des Auftrags alle Kopien entnehmen. HINWEIS: Bei Erreichen der Kapazitätsgrenze von Fach B werden alle nachfolgenden Kopien in Fach A ausgegeben. Ist Fach A nicht aktiv, wenn Fach B voll ist, erscheint eine entsprechende Meldung. Alle Kopien entfernen, um weitermachen zu können. Unterbrechungsmodus Im Unterbrechungsmodus werden die Kopien für einen unterbrochenen Auftrag normalerweise in das derzeit nicht genutzte Endbearbeitungsfach ausgegeben. Bei Bedarf kann jedoch über das Bedienfeld ein anderes Fach vereinbart werden. HINWEIS: Siehe hierzu auch das Bedienungshandbuch zu Ihrem Kopierer. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-13 Deutsch Multi Tray Der Multi Tray ist eine optionale Geräteeinheit. Die Druck- oder Kopierausgabe kann in ein vereinbartes Multi Tray-Fach ausgegeben werden. Diese Option ist besonders praktisch, wenn der Kopierer von mehreren Benutzern als Drucker genutzt wird. Die gedruckten Dokumente werden in diesem Fall in das gewählte Auftragsfach der einzelnen Benutzer ausgegeben. Folgende Papierformate werden unterstützt:

Normalpapier (80 g/m2): von A3 bis B6R oder Folio, 11 x 17 Zoll und 8 1/2 x 11 Zoll Recycling-Papier (80 g/m2): A3, A4, A4R, 11 x 17 Zoll, 11 x 8 1/2 Zoll und 8 1/2 x 11 Zoll Farbiges Papier (80 g/m2): A4, A4R, 8 1/2 x 11 Zoll und 11 x 8 1/2 Zoll HINWEIS: Wie viele Kopien maximal in jedem Auftragsfach abgelegt werden können, hängt vom jeweiligen Kopienformat ab. Weitere Informationen hierzu siehe auf Seite 2-33.

Die Namen der einzelnen AuftragsfachBenutzer auf den mitgelieferten Etiketten notieren.

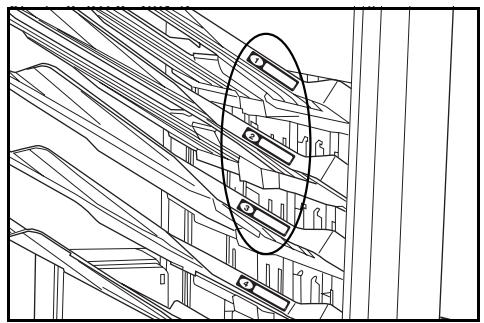

Die Etiketten wie in der Abbildung gezeigt an den Auftragsfächern befestigen. Die Fächer, an denen Etiketten angebracht werden sollten, sind von oben nach unten mit 1, 2, 3, 4 und 5 durchnummeriert. 2-14

In der Computeranwendung anschließend eine Auftragsfach-Nummer zwischen 1 und 5 wählen.

Das Papierformat, die zu druckende(n) Seite(n) sowie die gewünschte Anzahl Ausdrucke vereinbaren. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

Druckauftrag ausführen. Die Drucke werden in das gewählte Auftragsfach ausgegeben.

Bei Fertigstellung des Auftrags alle Drucke aus dem Auftragsfach nehmen. HINWEIS: Informationen zum Einsatz des Kopierers in Verbindung mit einem bestimmten Fach enthält das Bedienungshandbuch zu Ihrem Kopierer. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-15 Deutsch Wartung Heftklammern nachfüllen Der Document Finisher verfügt über zwei Halterungen für Heftklammermagazine (A und B). Die Vorgehensweise für das Nachfüllen von Heftklammern ist bei beiden Halterungen gleich. Falls eine Meldung erscheint, die darauf hinweist, dass keine Heftklammern mehr verfügbar sind, müssen Sie ein oder beide Heftklammermagazine auffüllen. HINWEIS: Wenn sich im Hefter keine Heftklammern mehr befinden, sollten Sie sich an den Kundendienst oder die zuständige Verkaufsstelle wenden. 2-16

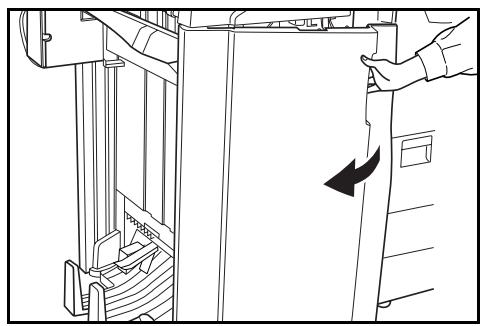

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

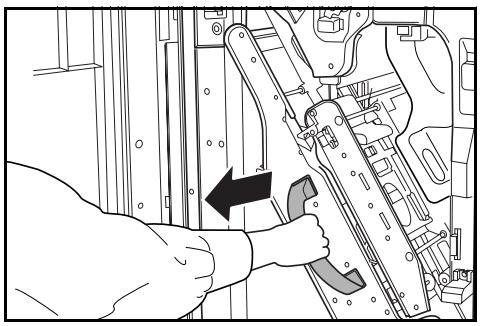

Den Griff des internen Fachs (G3) fassen und das Fach herausziehen.

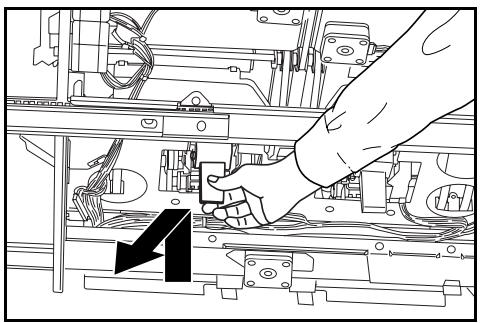

Die Heftklammermagazinhalterung anheben und herausziehen.

Das leere Heftklammermagazin aus der Magazinhalterung nehmen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

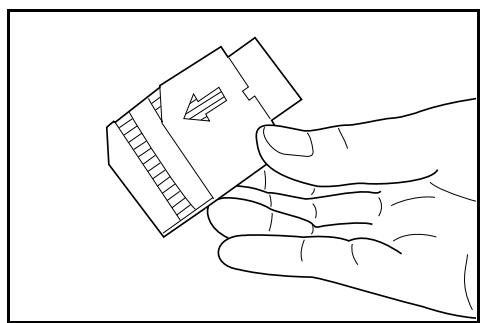

Das neue Heftklammermagazin aus der zugehörigen Box nehmen.

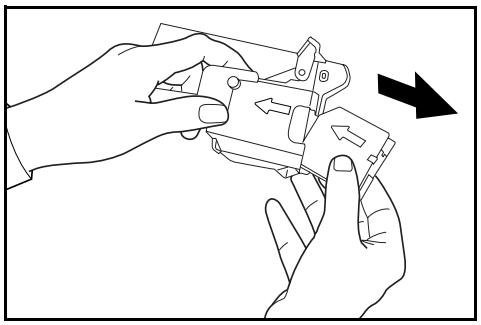

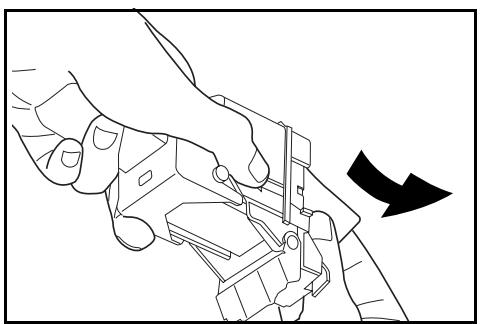

Die Heftklammermagazinhalterung in eine Hand nehmen und das neue Heftklammermagazin in die andere; dann das Magazin in die Halterung einsetzen. Sicherstellen, dass das Magazin richtig herum eingesetzt wird. Beide Pfeile müssen in dieselbe Richtung weisen.

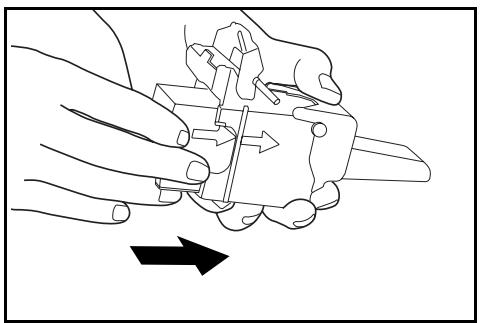

Sicherstellen, dass sich das neue Heftklammermagazin vollständig in der Magazinhalterung befindet; dann den Papierstreifen abziehen.

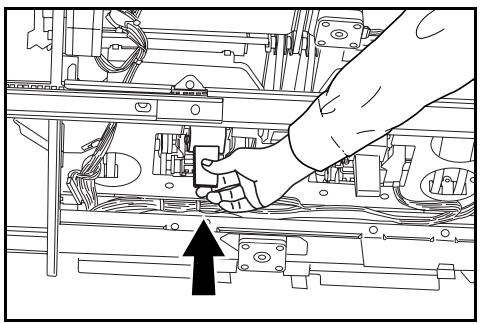

Die Heftklammermagazinhalterung wieder einsetzen. Die Heftklammermagazinhalterung rastet spürbar ein, wenn sie korrekt eingesetzt worden ist.

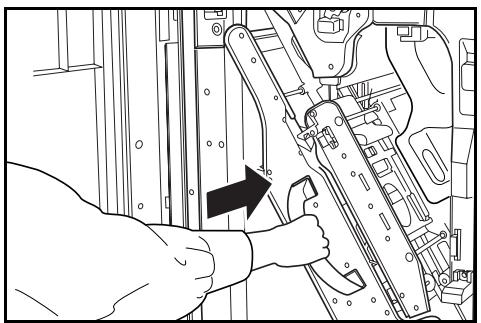

Das interne Fach wieder in Position bringen und die vordere Abdeckung schließen. Lochungsabfallbehälter leeren Wenn die Meldung "Lochungsabfallbehälter leeren" erscheint, müssen die Papierschnitzel aus dem Lochungsabfallbehälter entfernt werden. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-17 Deutsch Den Kopierer hierbei eingeschaltet lassen (Betriebsschalter in der Position EIN ( | )). 2-18

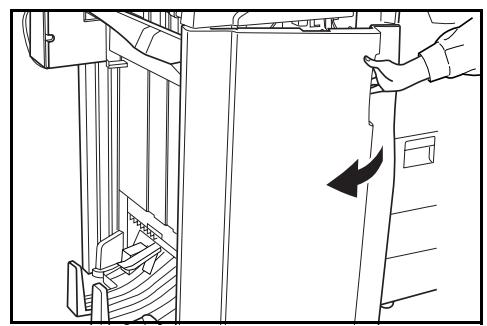

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

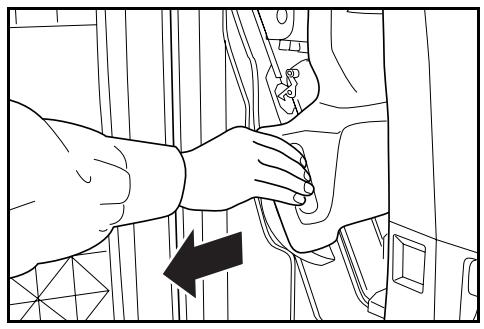

Den Griff des Lochungsabfallbehälters fassen und den Behälter aus dem Document Finisher herausnehmen.

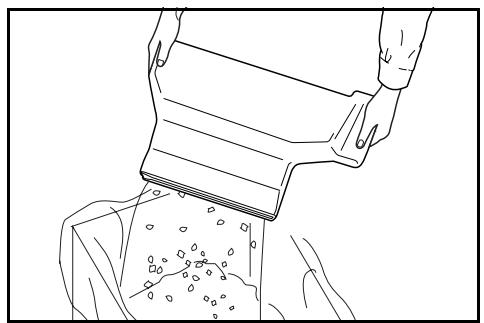

Die Lochungsabfälle ordnungsgemäß entsorgen.

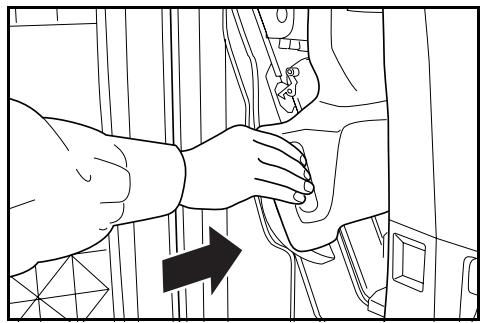

Den Lochungsabfallbehälter wieder einsetzen. Den Behälter hierbei an den Führungen im Document Finisher ausrichten.

Die Vordere Abdeckung schließen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch Störungsbeseitigung Allgemeines Sind die ausgeworfenen Kopien nicht flach oder ungleichmäßig gestapelt, das Papier in der Kassette umdrehen und die Kassette wieder einsetzen. Sind die Kopien übermäßig gewellt, siehe Gewellte Ausgabe auf Seite 2-29. Bei einem Papierstau prüfen, ob die seitliche Führung in der Kassette für das verwendete Papierformat eingestellt ist. Beseitigung von Papierstaus Das Gerät eingeschaltet lassen – Betriebsschalter in Position EIN ( | ) – und Papierstaus wie nachfolgend beschrieben beseitigen. Die Abdeckung des Kopierers öffnen und den Fixierknopf (A1) mindestens 20-mal nach links drehen, bevor Sie mit der Beseitigung des Papierstaus beginnen. Nach der Staubeseitigung wechselt das Bedienfeld des Kopierers wieder in den Zustand vor Staubeginn – mit allen zugehörigen Einstellungen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-19 Deutsch Papierstau im Kupplungsbereich Erscheint am Bedienfeld des Kopierers das hier gezeigte Bild, liegt ein Papierstau im Kupplungsbereich zwischen Document Finisher und Kopierer vor.

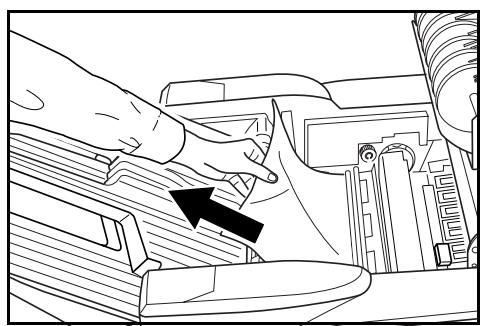

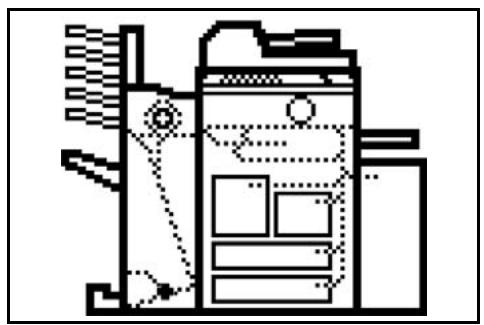

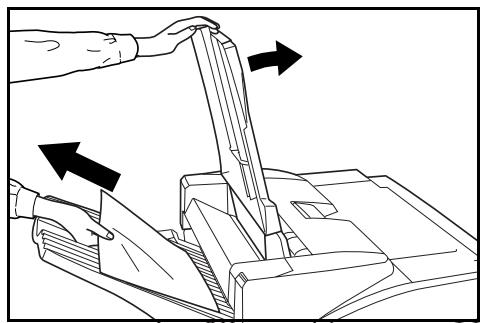

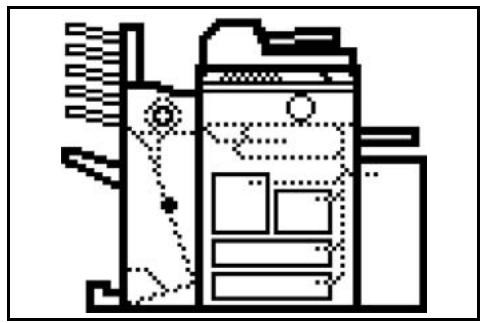

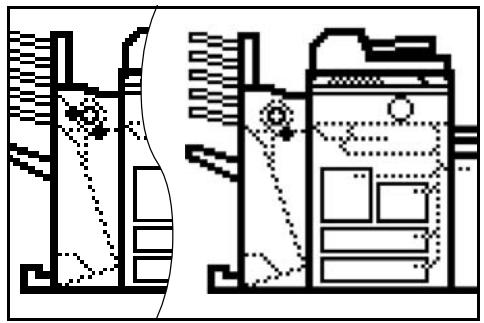

Die obere Abdeckung öffnen und das gestaute Papier entfernen. Wenn sich das gestaute Papier nicht ohne Weiteres entfernen lässt, mit dem nächsten Schritt fortfahren. Ist der optionale Lochstanzer installiert, müssen Sie sicherstellen, dass sich der Pfeil am Einstellrad in etwa zwischen den Aussparungen an der Basis der Lochstanzeinheit befindet.

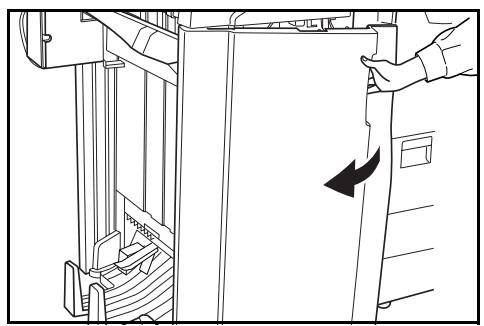

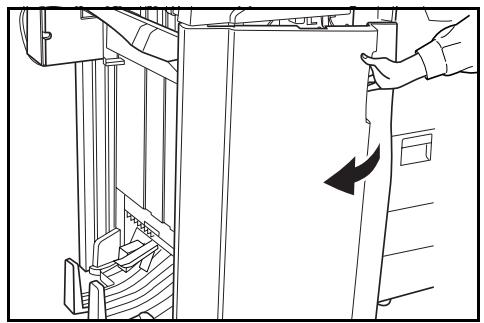

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

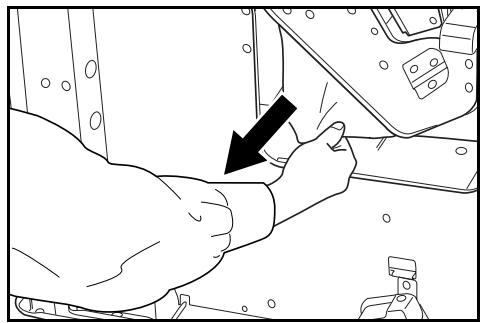

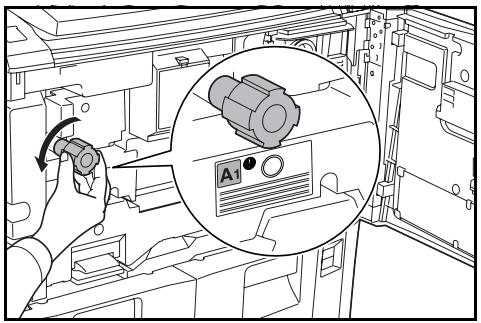

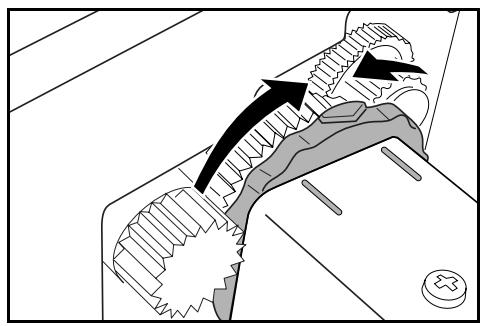

Das Papier durch Drehen des Transportknopfs (G1) so weit vorbewegen, bis es sich problemlos entfernen lässt. Papier entfernen. Wenn sich das gestaute Papier nicht ohne Weiteres entfernen lässt, mit dem nächsten Schritt fortfahren. 2-20 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

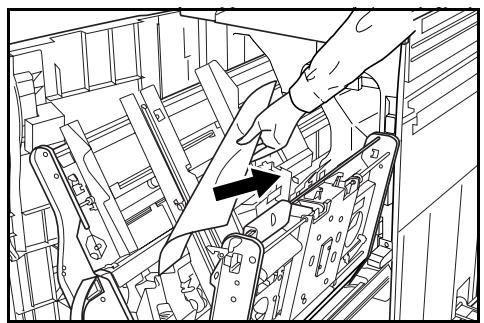

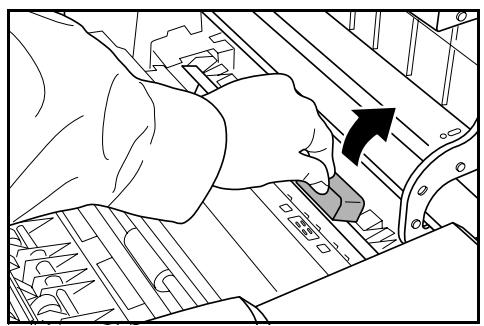

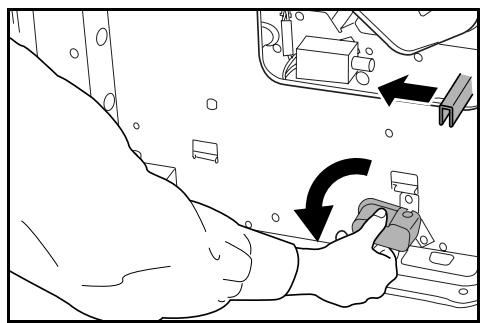

Den Hebel für die obere Führung des Kupplungsbereichs anheben und das gestaute Papier entfernen. Den Hebel für die obere Führung sowie die obere Abdeckung schließen.

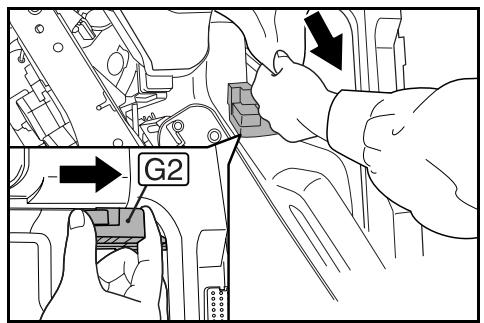

Den Hebel für untere Führung des Kupplungsbereichs (G2) fassen und öffnen. Die untere Führung schließen.

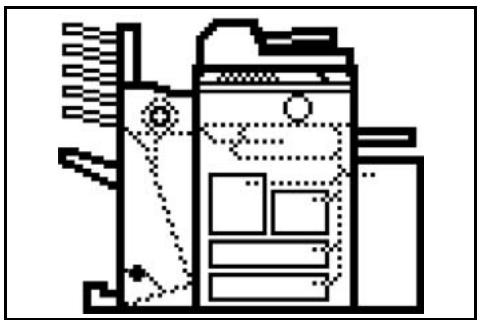

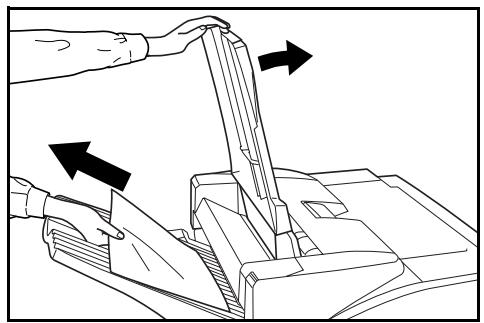

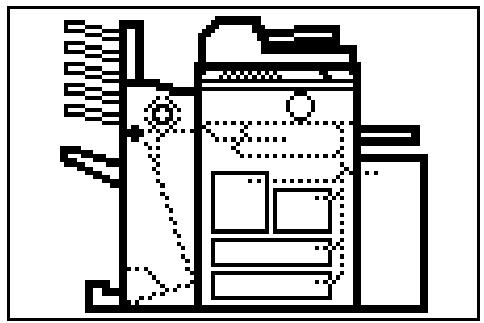

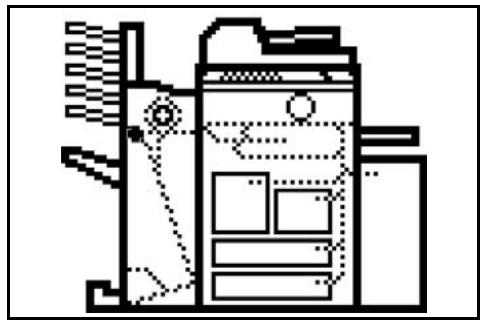

Die vordere Abdeckung schließen. Papierstau in Fach A Erscheint am Bedienfeld des Kopierers das hier gezeigte Bild, liegt ein Papierstau im Transportbereich von Fach A vor.

Fach B durch Anheben öffnen.

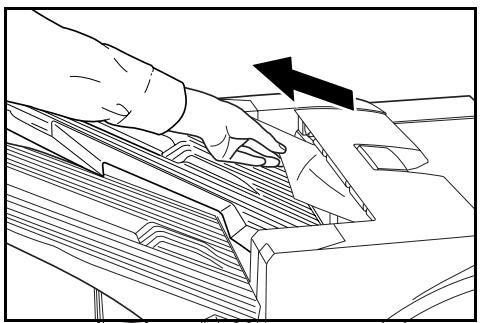

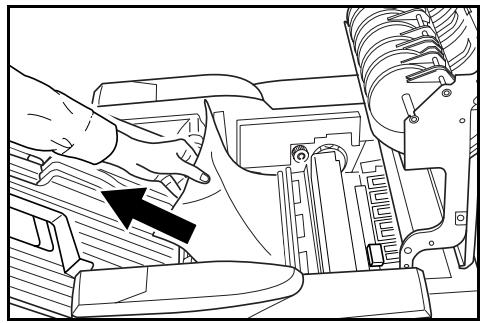

Ist das gestaute Papier am Auswurfschlitz zu sehen, das Papier in Auswurfrichtung herausziehen, ohne es zu zerreißen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-21 Deutsch Papierstau in Fach B Erscheint am Bedienfeld des Kopierers das hier gezeigte Bild, liegt ein Papierstau im Transportbereich von Fach B vor.

Ist das gestaute Papier am Auswurfschlitz zu sehen, das Papier in Auswurfrichtung herausziehen, ohne es zu zerreißen. Wenn sich das gestaute Papier nicht ohne Weiteres entfernen lässt, mit dem nächsten Schritt fortfahren. 2-22

Die obere Abdeckung öffnen und das gestaute Papier entfernen.

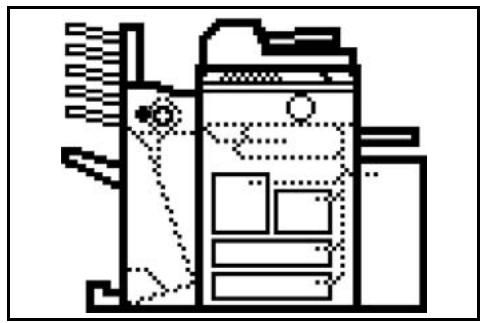

Die obere Abdeckung schließen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch Papierstau im Transportbereich Erscheint am Bedienfeld des Kopierers das hier gezeigte Bild, liegt ein Papierstau im Transportbereich zum internen Fach vor.

Fach B durch Anheben öffnen.

Ist das gestaute Papier am Auswurfschlitz zu sehen, das Papier in Auswurfrichtung herausziehen, ohne es zu zerreißen. Wenn sich das gestaute Papier nicht ohne Weiteres entfernen lässt, mit dem nächsten Schritt fortfahren.

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

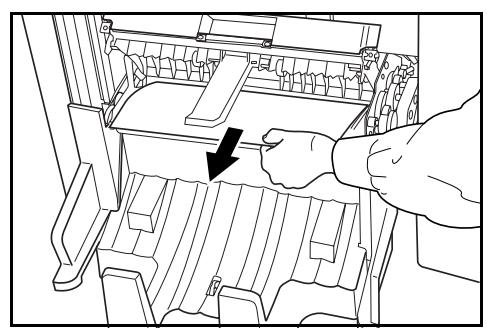

Den Griff des internen Fachs (G3) fassen und das Fach vorsichtig herausziehen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-23 Deutsch 2-24

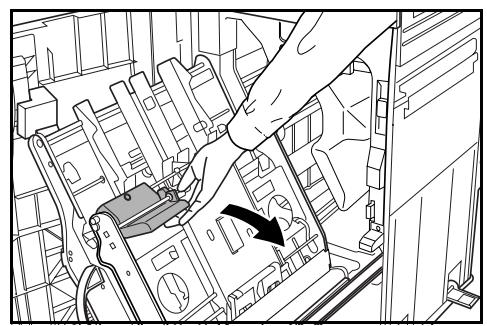

Den Freigabehebel des internen Fachs (G4) fassen und das interne Fach öffnen.

Das gestaute Papier entfernen.

Den Freigabehebel des internen Fachs (G4) fassen und das interne Fach schließen.

Auf den Rahmen drücken, bis das interne Fach ordnungsgemäß einrastet.

Das interne Fach wieder in den Document Finisher drücken und die vordere Abdeckung schließen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch Papierstau im Multi Tray Papierstaus im Multi Tray werden wie folgt beseitigt:

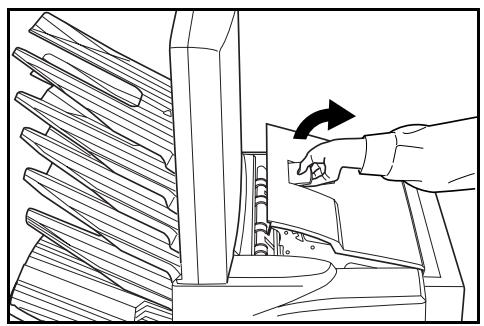

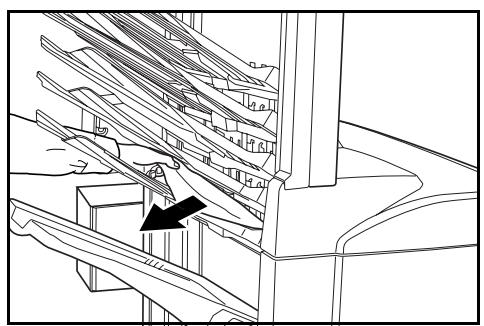

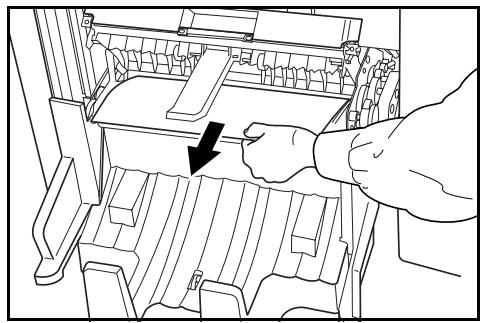

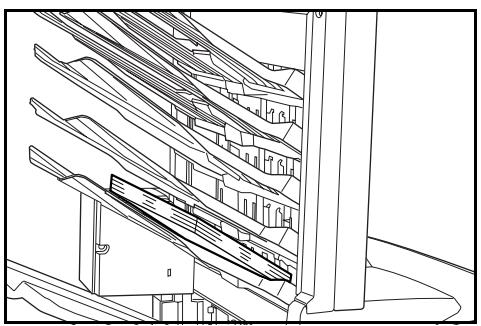

Falls sich gestautes Papier in einem der Auftragsfächer befindet, das Papier entfernen, ohne es zu zerreißen.

Lässt sich das gestaute Papier nicht ohne Weiteres entfernen, die obere Abdeckung des Document Finishers öffnen und das Papier dann entfernen. Weitere Informationen hierzu siehe Papierstau im Kupplungsbereich auf Seite 2-20. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-25 Deutsch Papierstau in der Mittenfaltstation Transportbereich Erscheint am Bedienfeld des Kopierers das hier gezeigte Bild, liegt ein Papierstau im Transportbereich der Mittenfaltstation vor. 2-26

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

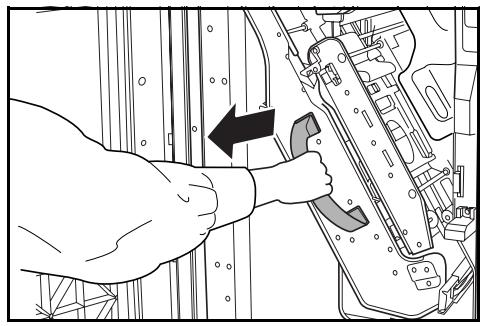

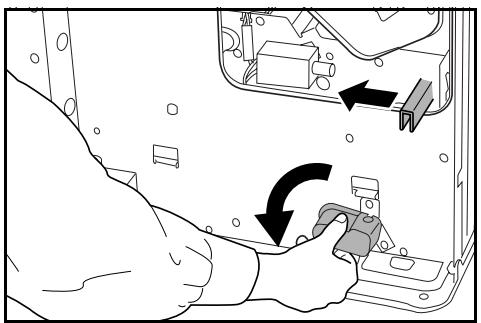

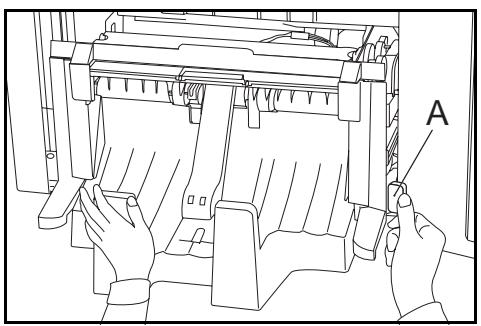

Den Freigabehebel der Einheit (G6) drehen; anschließend den Freigabegriff dieser Einheit (G7) fassen und die Mittenfaltstation in Richtung des Papierauswurfs bewegen.

Ist das gestaute Papier unter dem internen Fach zu sehen, das Papier entfernen.

Hat sich das Papier im Inneren des internen Fachs gestaut, das Papier wie auf Seite 2-23 beschrieben entfernen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

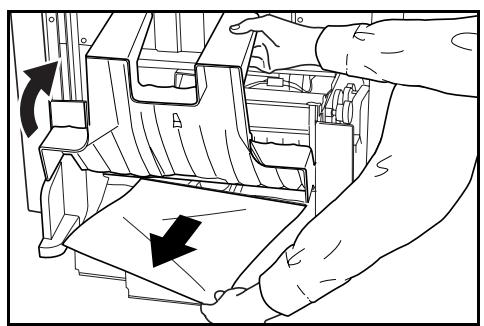

Den Hebel der Transportführung fassen und die Führung öffnen; anschließend das gestaute Papier entfernen.

Die Speicherabdeckung durch Anheben öffnen und das gestaute Papier entfernen. Speicherabdeckung absenken.

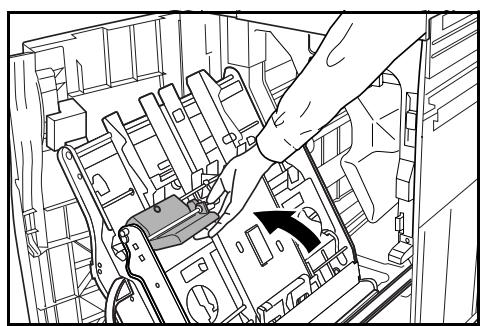

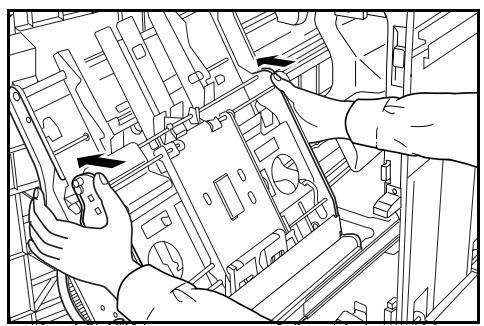

Die Transportführung schließen. Die Mittenfaltstation wieder in die Ausgangsposition bringen; hierbei gleichzeitig die Installationstaste A der Station betätigen.

Die vordere Abdeckung schließen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-27 Deutsch Ausgabebereich Erscheint am Bedienfeld des Kopierers das hier gezeigte Bild, liegt ein Papierstau im Ausgabebereich der Mittenfaltstation vor.

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

Den Freigabehebel der Einheit (G6) drehen; anschließend den Freigabegriff dieser Einheit (G7) fassen und die Mittenfaltstation in Richtung des Papierauswurfs bewegen.

Den Hebel der Transportführung fassen und die Führung öffnen; anschließend das gestaute Papier entfernen.

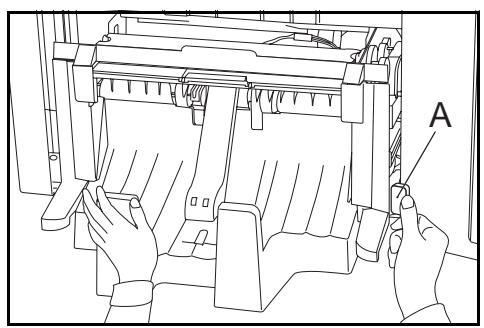

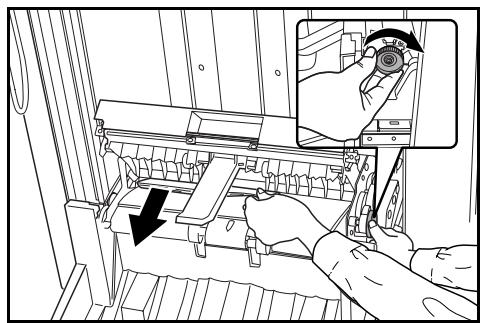

Lässt sich das gestaute Papier nicht ohne Weiteres entfernen, den Knopf der Transportführung drehen und das Papier so weit vorbewegen, bis es sich problemlos entfernen lässt. Papier entfernen. 2-28 DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

Die Transportführung schließen und die Mittenfaltstation wieder in die Ausgangsposition bringen; hierbei gleichzeitig die Installationstaste der Mittenfaltstation betätigen.

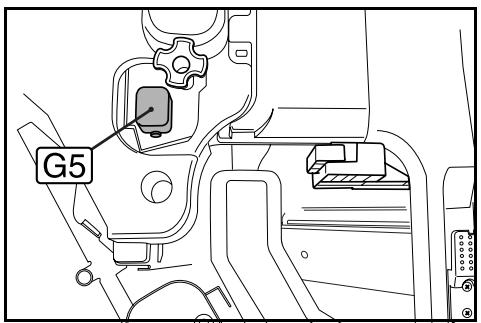

Die vordere Abdeckung schließen. Gewellte Ausgabe Falls übermäßig gewellte Kopien ausgegeben werden, den Andruckwalzenregler (G5) leicht herausziehen und so drehen, dass der Vorsprung am Regler in eine der fünf kleinen Öffnungen greift.

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

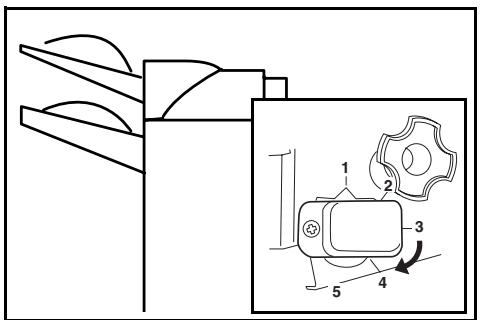

Sind die Kopien bei Ausgabe im unsortierten Betrieb nach unten gewellt, den Andruckwalzenregler (G5) so drehen, dass ein höherer Wert eingestellt wird.

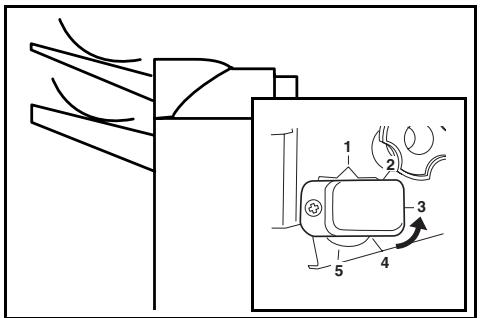

Sind die Kopien bei Ausgabe im unsortierten Betrieb nach oben gewellt, den Andruckwalzenregler (G5) so drehen, dass ein niedrigerer Wert eingestellt wird.

Die vordere Abdeckung nach dieser Anpassung wieder schließen. Heftklammerstau beseitigen Der Document Finisher verfügt über zwei Halterungen für Heftklammermagazinhalterungen (A und B). Die Vorgehensweise für das Beseitigen von Heftklammerstaus ist bei beiden Halterungen gleich. 2-30

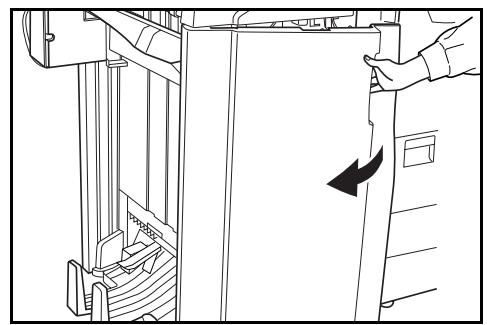

Den Griff der vorderen Abdeckung fassen und die vordere Abdeckung öffnen.

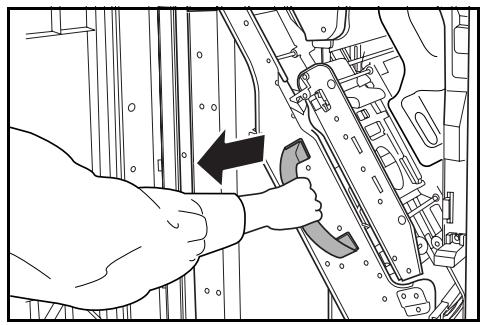

Den Griff des internen Fachs (G3) fassen und das Fach vorsichtig herausziehen.

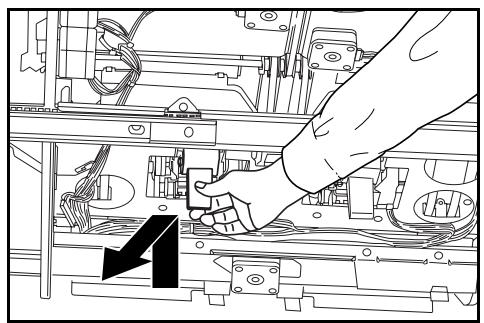

Die Heftklammermagazinhalterung anheben und herausziehen.

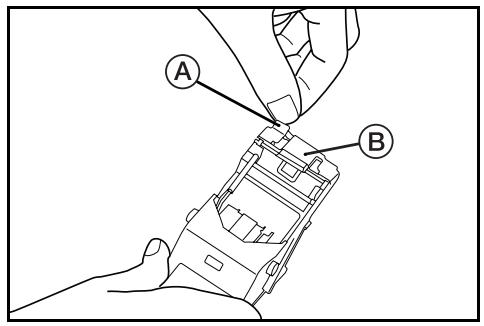

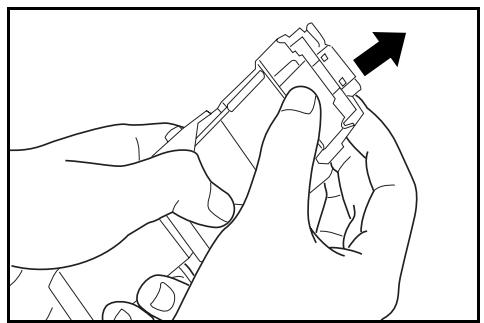

Auf den Haken (A) an der Frontplatte der Heftklammermagazinhalterungen drücken, um die Abdeckplatte (B) zu öffnen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch

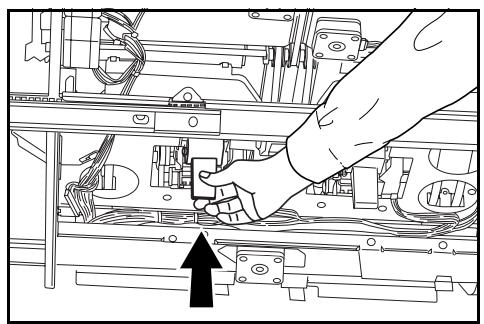

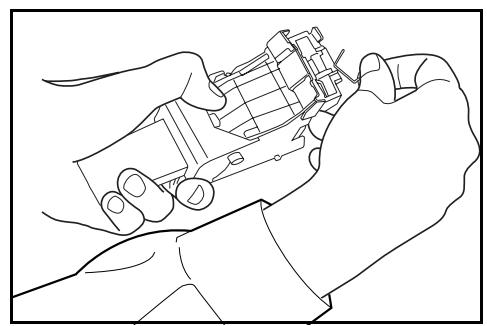

Gegebenenfalls an der Spitze des Heftklammermagazins gestaute Heftklammern entfernen.

Die Abdeckplatte der Heftklammermagazinhalterung wieder in die Ausgangsposition bringen.

Die Heftklammermagazinhalterung wieder einsetzen. Die Heftklammermagazinhalterung rastet spürbar ein, wenn sie korrekt eingesetzt wird.

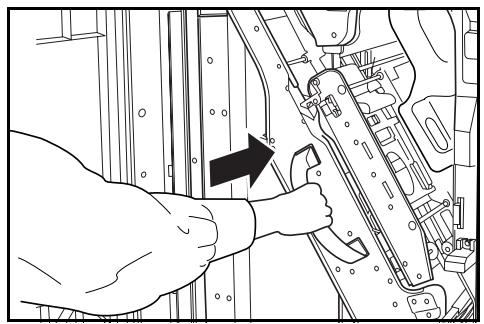

Das interne Fach wieder in die Ausgangsposition im Document Finisher bringen und die vordere Abdeckung schließen. DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH 2-31 Deutsch Technische Daten HINWEIS: Änderungen an den technischen Daten sind jederzeit vorbehalten. Position Beschreibung Typ Standmodell Fächer

Kapazität (Papiergewicht: 80 g/m2 ) Fach A A3, B4, 11 x 17 Zoll, 8 1/2 x 14 Zoll (Legal): 1500 Blatt A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 8 1/2 x 11 Zoll (Letter), 11 x 8 1/2 Zoll, 5 1/2 x 8 1/2 Zoll: 3000 Blatt Fach B A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 11 x 17 Zoll, 8 1/2 x 14 Zoll (Legal), 8 1/2 x 11 Zoll (Letter), 11 x 8 1/2 Zoll, 5 1/2 x 8 1/2 Zoll: 200 Blatt Abmessungen (B) x (T) x (H) 796 mm x 640 mm x 1070 mm (31 5/16 Zoll x 25 3/16 Zoll x 43 1/3 Zoll) Gewicht Ca. 73 Kg Geräuschentwicklung Hefter 70 dB(A) Heftkapazität A3, B4, 11 x 17 Zoll, 8 1/2 x 14 Zoll (Legal): 30 Blatt A4, A4R, B5, 8 1/2 x 11 Zoll (Letter), 11 x 8 1/2 Zoll: 50 Blatt Lochstanzer (Extra) 2-32 Speicherkapazität A3, B4, 11 x 17 Zoll, 8 1/2 x 14 Zoll (Legal) Heftsätze aus 2 - 4 Blättern: 150 Sätze Heftsätze aus 5 - 10 Blättern: 100 Sätze Heftsätze aus 11 - 30 Blättern: 50 Sätze Speicherkapazität A4, A4R, 8 1/2 x 11 Zoll (Letter), 11 x 8 1/2 Zoll, 5 1/2 x 8 1/2 Zoll Heftsätze aus 2 - 4 Blättern: 150 Sätze Heftsätze aus 5 - 10 Blättern: 100 Sätze Heftsätze aus 11 - 30 Blättern: 50 Sätze Heftsätze aus 31 - 50 Blättern: 3000 Blätter Papierformat A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 x 17 Zoll, 8 1/2 x 14 Zoll (Legal) 8 1/2 x 11 Zoll (Letter), 11 x 8 1/2 Zoll, 5 1/2 x 8 1/2 Zoll DF-650, MT-1(A), BF-1(A), PH-4A UND PH-4C BEDIENUNGSHANDBUCH Deutsch Position Multifinisher (Extra) Beschreibung Fächer
