MANUALE UTENTE DF-650 KYOCERA

Informazioni sulla sicurezza 5-1
Componenti 5-6
Modalità 5-7
Manutenzione. 5-16
Risoluzione dei problemi 5-19
Specifiche. 5-32

1 English

Safety Information

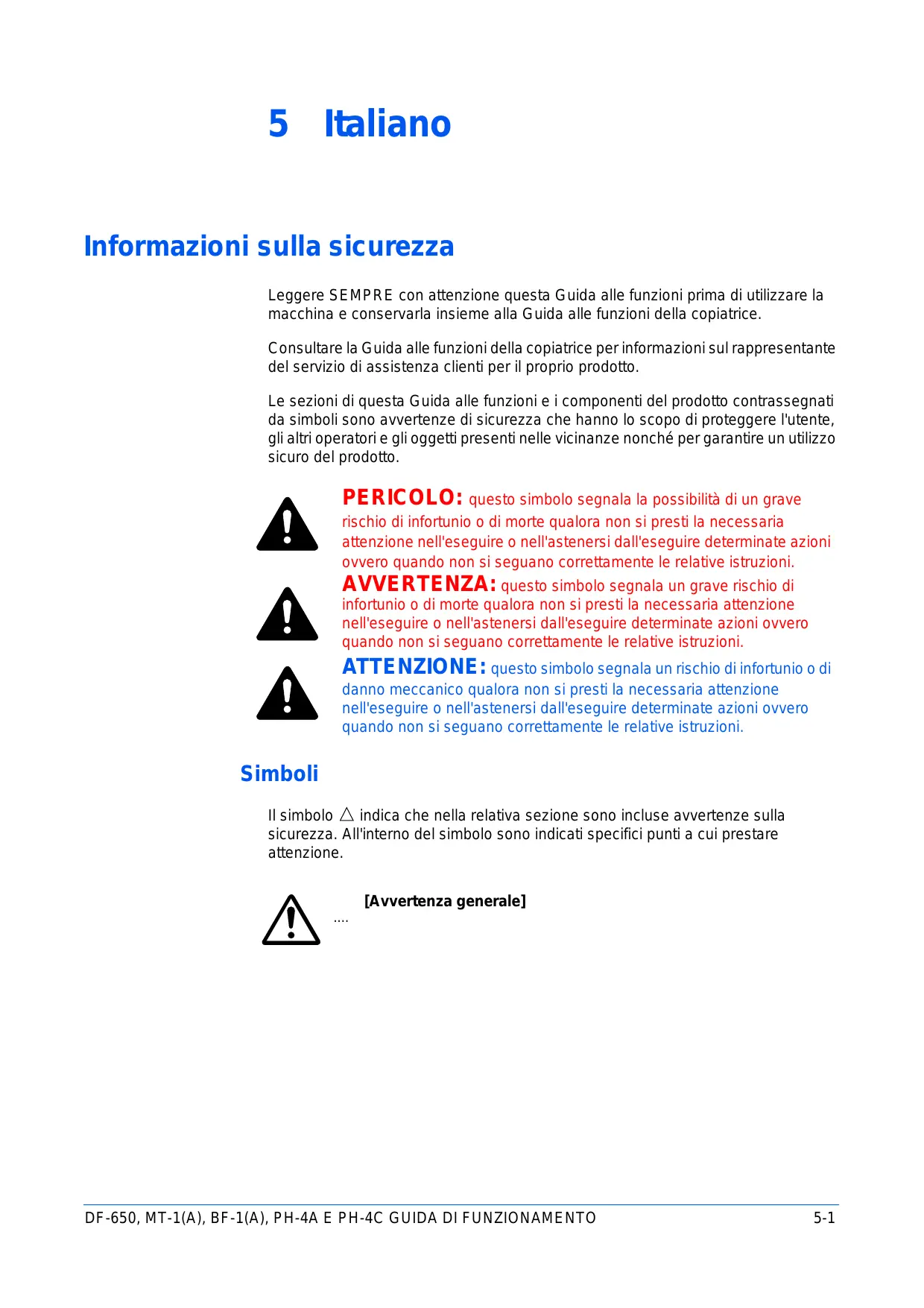

Informazioni sulla sicurezza

Leggere SEMPRE con attenzione questa Guida alle funzioni prima di utilizzare la macchina e conservarla insieme alla Guida alle funzioni della copiatrice.

Consultare la Guida alle funzioni della copiatrice per informazioni sul rappresentante del servizio di assistenza clienti per il proprio prodotto.

Lesezioni di questaGuida alle funzioni e i componenti del prodotto contrassegnati da symboli sono avventenze di sicurezza che hanno lo scopo di protegere l'utente, gli altri operatori e gli oggetti presenti nelle vicinanze nonché per garantire un utilizzo sicuro del prodotto.

PERICOLO: quello significolo segnala la possibilità di un grave rischio di infortunio o di morte qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni.

AVVERTENZA: quello significolo segnala un grave rischio di infortunio o di morte qualora non si presti la necessaria attenzione nell'eseguire o nell'astenersi dall'eseguire determinate azioni ovvero quando non si seguano correttamente le relative istruzioni.

Il symbolo indica che nella relativa sezione sono incluse avvertenze sulla sicurezza. All'interno del symbolo sono indicati specifici punti a cui prestare attenzione.

[Avverenza generale]

Il symbolo indica che nella relativa sezione sono incluse informazioni sulle azioni vietate. All'interno del symbolo sono specificate le azioni vietate.

[Azione vietata]

[Disassemblaggio vietato]

Il symbolo ● indica che nella relativa sezione sono incluse informazioni sulle azioni da eseguire. All'interno del symbolo sono specificate le azioni richieste.

[Avverenza di azione richiesta]

[Rimuovere la spina di alimentazione alla presa]

[Collegare sempre ilsystema a una presa con collegamento a massa]

Per ordinare una copia se le avventenze sulla sicurezza in questa Guida alle funzioni sono illeggibili o se non si dispone della Guida, rivolgersi al rappresentante del servizio di assistenza cliente (invio soggetto a pagamento).

ETICHTETTDATTENZIONE

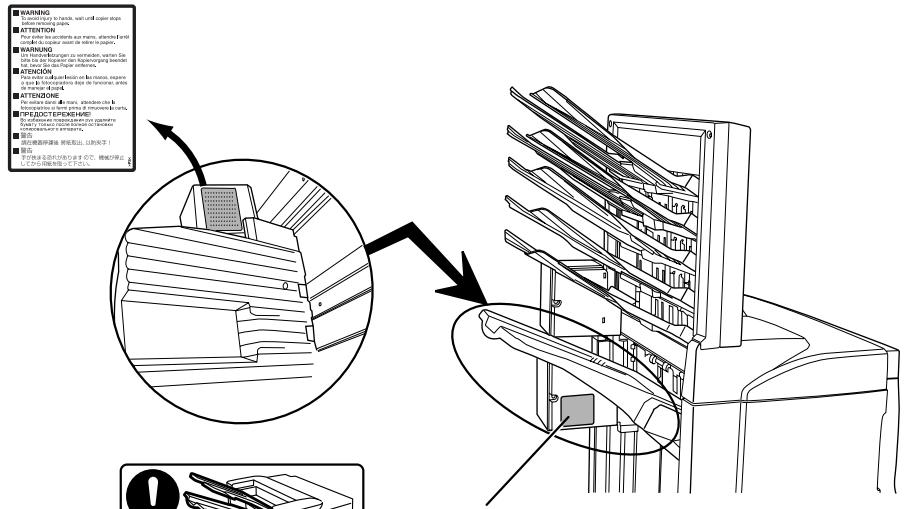

Le etichette di attenzione sono state fissate al finisher nei seguenti punti ai fini della sicurezza. PRESTARE ESTREMA ATTENZIONE a non pinzarsi o a uszionarsi le dità quando si eseguono le procedure di eliminazione degli inceppamenti carta.

ETICHETTA 1

AVVERTENZA: per evitare potenziali ferite alle mani, attendere che la copiatrice si fermi prima di eliminare la carta inceppata.

ETICHETTA 2
NON inseire nessun oggetto fatto il vassoio A.

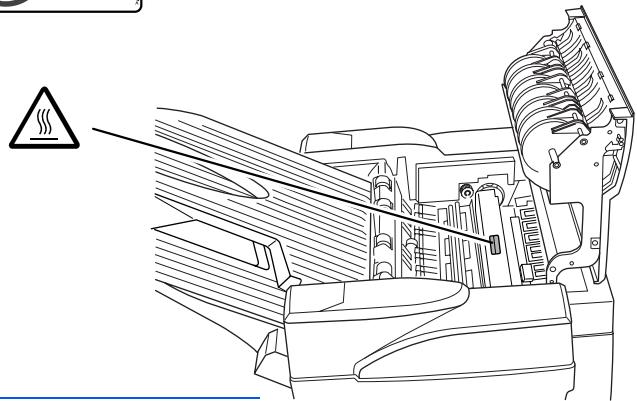

ETICHETTA 3

La parte interna di quest'area raggiunge temperature elevate. NON toccare quest'area perché sussiste il pericolo di usioni.

NOTA: NON RIMUOVERE QUESTE ETICHETTE.

PRECAUZIONI PER L'INSTALLAZIONE

Ambiente

ATTENZIONE: Non posizionare il prodotto su superfici o punti instabili e obliqi poiché potrebbe cadere o rovesciarsi. Inoltre, in quello caso l'operaore potrebbe feriri s o il prodotto venire danneggiato.

ATTENZIONE: evitare punti vicino a radiatori, termosifoni o altre sorgenti di calore o punti vicino a materiali infiammabili, per evitare agli rischio di incendio.

Altre precauzioni

Le condizioni ambientali avverse di alcuni ambienti possono compromettere le prestazioni delsystema.Installare il systemain un ambientedotato di aria condizionata (temperatura consigliata dell'ambiente: circa 20^ ,umidità:circa 65% ) ed evitare lesituazioni seguenti.

nei pressi di una finestra o esposizione alla luce diretta del sole
ambientisoggettiavibrazioni
- ambienti con variazioni drastiche di temperatura e umidità
- posizioni con esposizione diretta di aria calda o fredda

Utilizzo delle buste di plastica

AVVERTENZA: tenere le buste di plastica che si usano con il prodotto lontano alla portata dei bambini poiché la plastica aderendo al naso più provocare soffocamento.

PRECAUZIONI PER L'USO

Precauzioni per l'uso di quello prodotto

AVVERTENZA: NON posizionare oggetti metallici o contentitori con acqua (vasi di fiori, tazze eosi via) sopra o vicino al prodotto per evitare che l'acqua filtri all'interno e provochi incendi o scosse elettriche.

AVVERTENZA: NON danneggiare, rompere o cercare di riparare il cavo del segnale. NON posizionare oggetti pesanti sul cavo del segnale, non tirarlo, né piegarlo o produrre altri tipi di danno per evitare agli rischio di incendio o scosse elettriche.

AVVERTENZA: NON cercare mai di riparare o disassemblare il prodotto o i loro componenti per evitare agli rischio di infortunio o di incendio.

AVVERTENZA: in caso di surriscaldamento del prodotto, fumo, odore strano o qualsiasi altra situazione anomala, fare attenzione a agli rischio di incendio o scosse elettriche. SPEGNERE (O) immediatamente l'interruttore principale della copiatrice, rimuoverve la spina di alimentazione alla presa e rivolgersi al proprio rappresentante del servizio di assistenza clienti.

AVVERTENZA: se all'interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e casi via), spagnere immediamente l'interruttore di alimentazione (O) della copiatrice, rimuovere la spina di alimentazione dalla presa e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono quello precauzioni e si continua ad utilizzato il prodotto sussiste il rischio di incendio o scosse elettriche.

AVVERTENZA: rivolgersi SEMPRE al rappresentante del servizio di assistenza clienti per le operazioni di manutenzione e riparazione dei componenti interni.

ATTENZIONE

ATTENZIONE: per motivi di sicurezza, SPEGNERE SEMPRE (O) l'interrottore principale della copiatrice e rimuovere la spina di alimentazione dalla presa prima di eseguire operazioni di pulizia.

ATTENZIONE: NON toccare il vassoio di espulsione quando il prodotto è in funzione per evitare il rischio di lesioni.

ATTENZIONE: se all'interno del prodotto si accumula polvere, esta potrebbe provocare un incendio o un problema analogo. Pertanto si consiglia di rivolgersi al rappresentante del servizio di assistenza clienti per informazioni sulla pulizia dei componenti interni. Questa operazione deve essere eseguita soprattutto all'approssimarsi di stagioni con elevato livello di umidità. Per informazioni suiosti di pulizia dei componenti interni del prodotto, rivolgersi al rappresentante del servizio di assistenza clienti.

Altre precauzioni

NON posizionare oggetti pesanti sul prodotto o causare altri danni alsystema.

Rivolgersi al proprio rappresentante del servizio di assistenza clienti per sollevare o spostare il prodotto.

Non toccare i componenti elettrici, quali connettori o schede dei circuiti di stampa per evitare che siano danneggiati dall'elettricità statica.

NON cercare di eseguire operazioni non illustrate in但这a Guida alle funzioni.

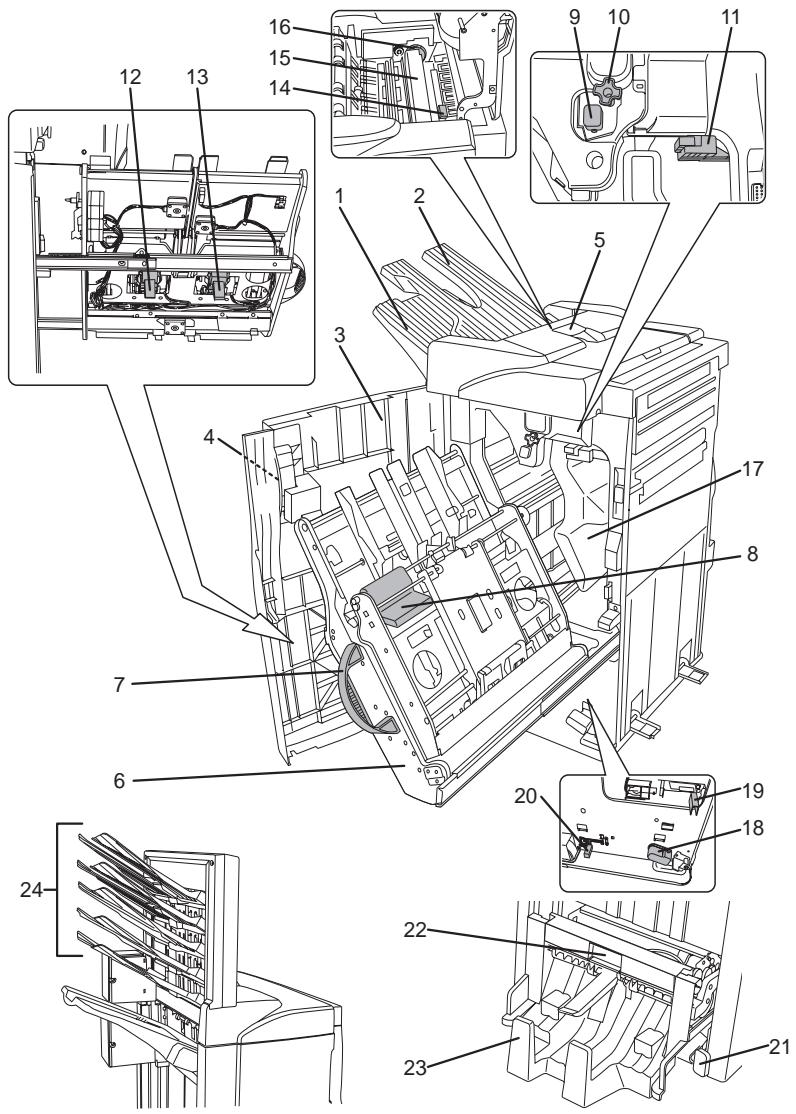

Componenti

Finisher

(corpo principalale)

1 Vassoio A
2 Vassoio B
3 Pannello anteriore
4 Maniglia del pannello anteriore
5 Pannello superiore
6 Vassoio interno
7 Maniglia del vassoio interno (G3)
8 Leva di rilascio del vassoio interno (G4)

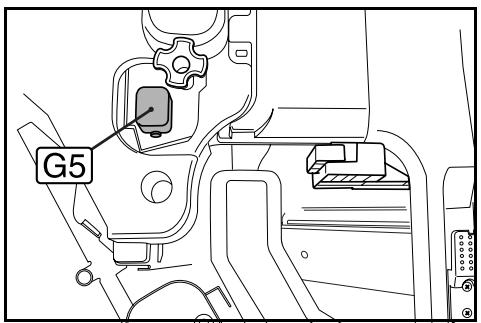

9 Regolatore del rullo di pressione (G5)
10 Manopola del nastro trasportatore (G1)

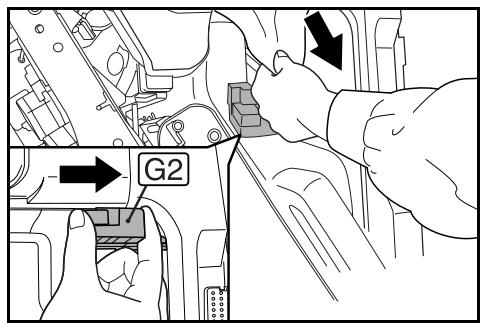

11 Leva della guida inferiore della sezione di raccordo (G2)
12 Contenitore della cartuccia pinzatrice A
13 Contenitore della cartuccia pinzatrice B
14 Leva della guida superiore della sezione di raccordo

Unità di perforazione (opzionale)

15 Unità di perforazione (corpo principale)
16 Selettore di regolazione dell'unità di perforazione
17 Contenitore degli scarti della perforatrice

Unità di piegatura centrale (opzionale)

18 Leva di rilascio dell'unità (G6)
19 Maniglia di rilascio dell'unità (G7)
20 Leva di sblocco dell'unità di piegatura centrale
21 Pulsanti dell'unità di piegatura centrale
22 Leva della guida del nastro trasportatore
23 Pannello di impilatura

Unità vassoio lavori multipli (opzionale)

24 Vasso'i lavoro 1 - 5

Modalità

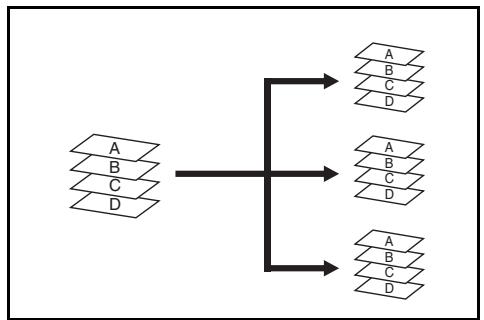

Modalità sort attivata

Fascicola copie di originali multipli in serie identiche. Ad esempio A,B,C,D A,B,C,D A,B,C,D.

In modalità sort attivata è possible utilizzato i formati elencati di seguito.

A3,B4,A4,A4R,B5,11x17", 81/2x14" (Legal),81/2x11"(Letter) e 11× 81 / 2^

1 Selezionare la modalità sort attivata dal pannello comandi della copiatrice.

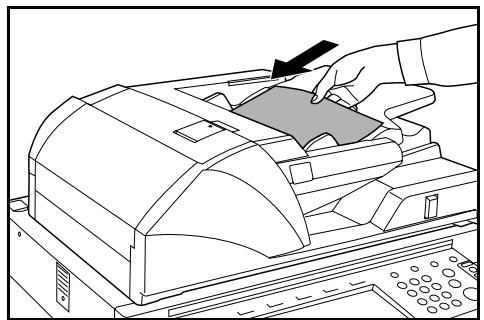

2 Caricare gli originali nell'alimentatore di documenti o un originale perolta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

3 Selezionare le autres funzioni richieste e premere Avvio.
4 Le copie vengono consegnate al vassoio specificato.

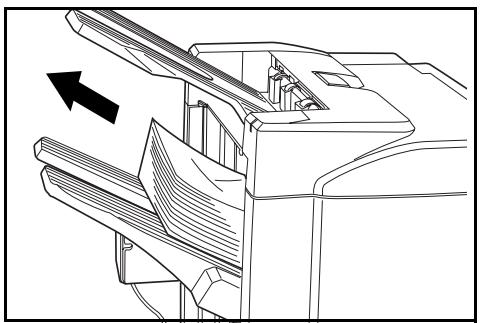

Se il vassoio di espulsione è il vassoio A, anni seri e quò essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice.

Se entrambi i vassoi A e B sono pieni, viene visualizzato un messaggio. In quello caso, per procedere è necessario vuotare entrambi i vassoi.

NOTA: il numero massimo di copie che possono essere impilate nei vassoi A e B dipende dal formato carta utilizzato per la copia. Per ulteri informazioni, vedere Capacità vasso i a pagina 5-32.

5 Alla fine del lavoro, prelevare le copie.

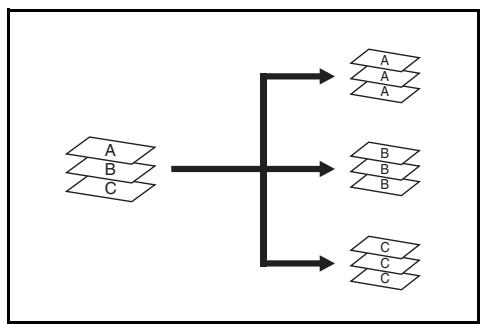

Modalità sort disattivata

Raggruppa le copie di anni originale in pile separate. Ad esempio A,A,A B,B,B C,C,C.

In modalità sort disattivata è possibile utilizzare i formati elencati di seguito.

A3,B4,A4,A4R,B5,11x17", 81/2x14" (Legal),81/2x11"(Letter) e 11× 81 / 2^

1 Selezionare modalità sort disattivata dal pannello comandi della copiatrice.

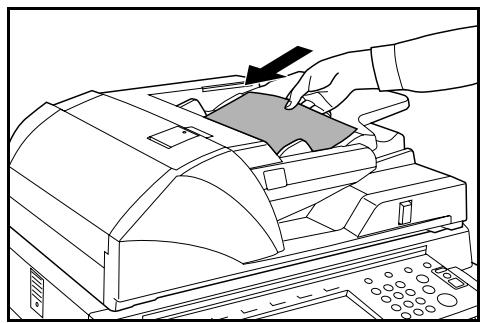

2 Caricare gli originali nell'alimentatore di documenti o un originale perolta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

3 Selezionare le autres funzioni richieste e premere Avvio.

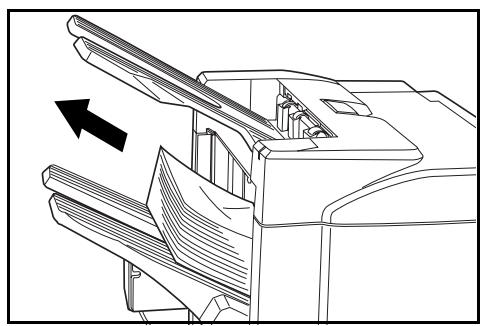

4 Le copie vengono consegnate al vassoio specificato.

Se il vassoio di espulsione è il vassoio A, anni serie più essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice.

Se entrambi i vassoi A e B sono pieni, viene visualizzato un messaggio. In quello caso, per procedere è necessario vuotare entrambi i vassoi.

NOTA: il numero massimo di copie che possono essere impilate nei vassoi A e B dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32. Se il numero di copie da eseguire in una sola volta in modalità non fascicolata supra la capacité massima del vassoio B (200 fogli), le copie restanti verranno intradate verso il vassoio A.

5 Alla fine del lavoro, prelevare le copie.

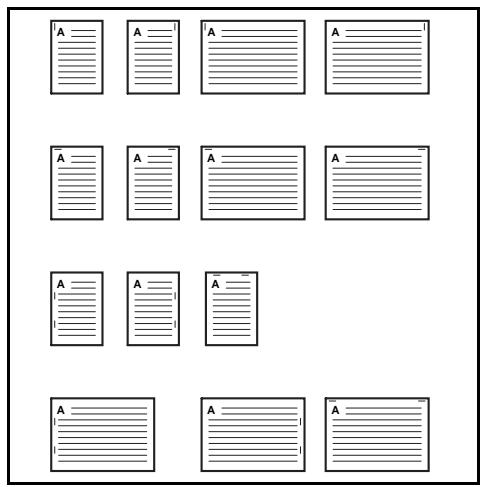

Modalità pinzatura

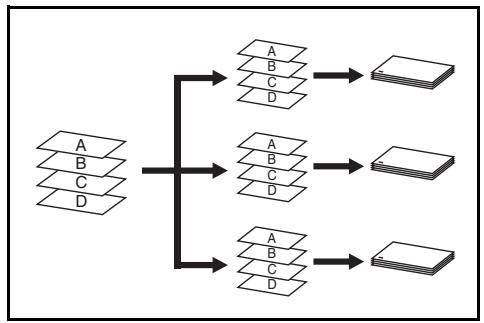

Fascicola e pinza le singole seri di copie.

Le opzioni di pinzatura disponibili sono le seguenti:

Un punto in alto a sinistra
Un punto in alto a destra
Due puniti

NOTA: per le specifiche della pinzatrice, fare riferimento alla Unità pinzatrice a pagina 5-32.

1 Selezionare modalità sort attivata dal pannello comandi della copiatrice.
2 Selezionare l'opzione di pinzatura desiderata.

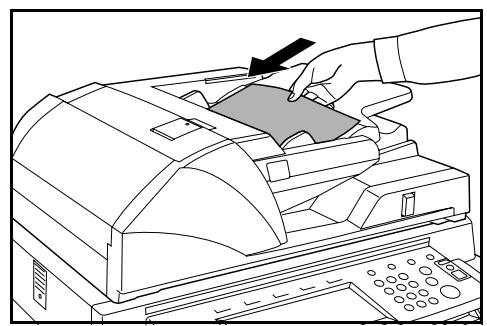

3 Caricare gli originali nell'alimentatore di documenti o un originale perolta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

4 Selezionare le autre funzioni richieste e premere Avvio.

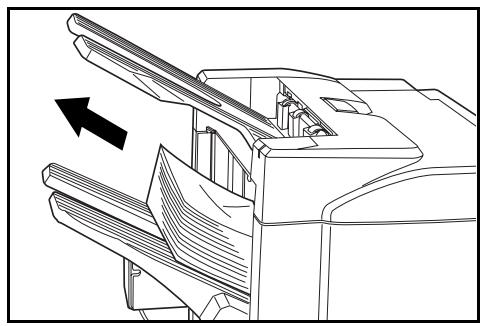

5 Le copie pinzate vengono consegnate rivolte verso il basso nel vassoio A.

Se il vassoio A raggiunge la capacité massima, viene visualizzato un messaggio. In quello caso, per procedere è necessario rimuovere le copie dal vassoio A.

NOTA: il numero massimo di copie che possono essere impilate nel vassoio A dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vessoi a pagina 5-32.

6 Alla fine del lavoro, prelevare le copie.

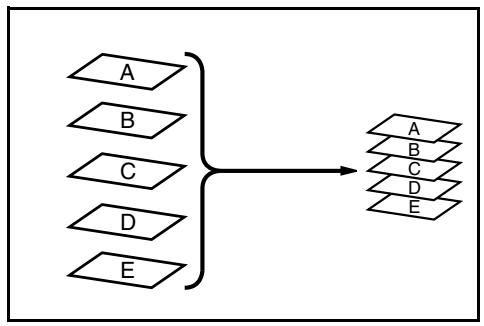

Modalitàswana fascicolazione

Usare esta modalità se non si considera ordinare o raggruppare le copie.

Usare SEMPRE la Modalità alla fascicolazione per copiare su trasparenti o altri supporti speciali.

Modalità di pinzatura libretto

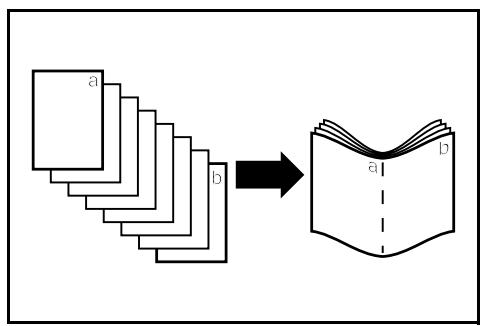

Con esta modalità le copie vengono pinzate in due punti al centro del foglio.

In modalità di pinzatura libretto è possibile utilizzare i formati elencati di seguito.

A3,B4,A4R,11x17",81/2x14" (Legal)e 11× 8 1/2".

Capacità di pinzatura: da 2 a 16 per fascicolo.

Per attivare la funzione di piegatura automatica è necessario dotarsi dell'unità di piegatura centrale.

La funzione di copia libretto della copiatrice permette di generate automaticamente dei libretti pronti per essere pinzati e piegati. Per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

1 Selezionare la pinzatura libretto dal pannello comandi della copiatrice.

Per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

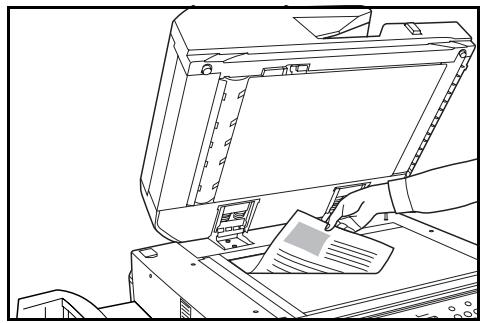

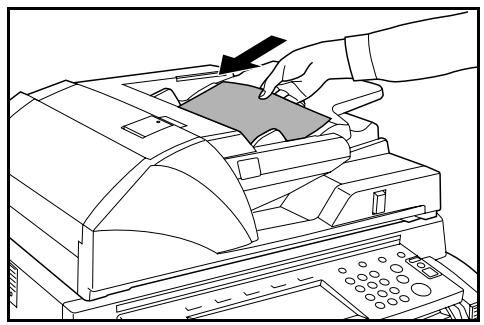

2 Caricare gli originali nell'alimentatore di documenti o un originale perolta sulla lastra di esposizione.

NOTA:fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Il numero massimo di fogli che possono essere pinzati insieme corrisponde a 16. Con但这a modalità si possono usare fino a 64 originali.

3 Selezionare le autres funzioni richieste e premere Avvio.

Se si usa la lastra di esposizione, dopo la scansione di agli originale viene visualizzato un messaggio che richiede se si desideri passare alla scansione di un altro originale oppure se si può dare inizio alla copiatura.

NOTA: per ulteriori dettagli consultare la Guida alle funzioni della copiatrice.

4 Le copie possono essere pinzate automaticamente e consegnate al pannello di impilatura.

Quando si raggiunge la capacité massima di fogli, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare il pannello di impilatura.

NOTA: Per ulteri informazioni, vindere Unità di piegatura centrale (opzionale) a pagina 5-33.

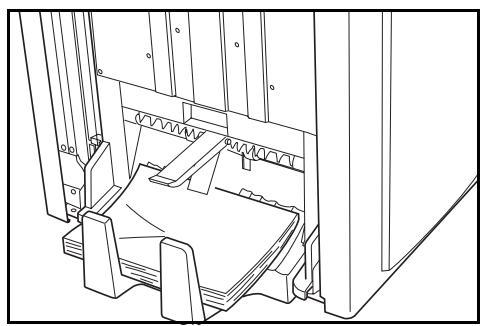

5 Alla fine del lavoro, prelevare le copie dal pannello di impilatura.

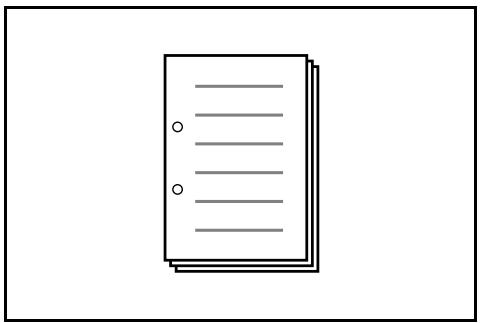

Modalità di perforazione

L'unità di perforazione è un dispositivo opzionale. Questa modalità genera automaticamente copie perforate.

É consentitoutilizzarei formati cartaseguenti:

2 fori: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8 1/2 x 14" (Legal), 8 1/2 x 11" (Letter) e 5 1/2 x 8 1/2"
3 fori: 11 × 17 e 11 × 8 1/2"
4 fori: A3 e A4

La modalità di perforazione è compatibile con sort attivata, pinzatura e sort disattivata. La grammatura deve essere compresa tra 45g / m^2 e 200g / m^2 .

NOTA: B5R è selezionabile solo se il vassoio di espulsione è il vassoio A. In modalità sort attivata e pinzatura, i formati B5R e Folio non sono selezionabili.

1 Selezionare perforazione dal pannello comandi della copiatrice.

NOTA: per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

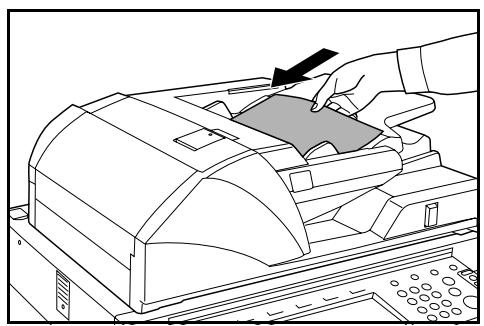

2 Caricare gli originali nell'alimentatore di documenti o un originale perolta sulla lastra di esposizione.

Verificare che l'orientamento degli originali corrisponda a quello selezionato per la modalità perforazione sulla copiatrice.

NOTA:fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

3 Selezionare le autres funzioni richieste e premere Avvio.

4 Le copie vengono perforate automaticamente e consignate al vassoio B.

NOTA: poiché le copie vengono perforate singolarmente, la posizione dei fori cui poù variare da foglio a foglio.

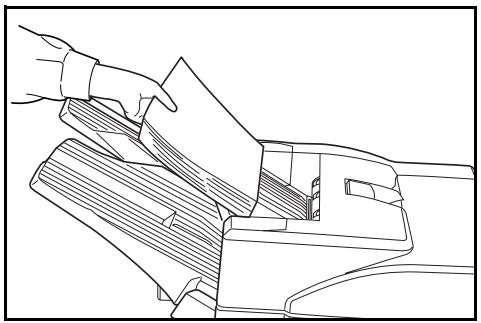

Alla fine del lavoro, prelevare le copie.

NOTA: quando si raggiunge la capacité massima del vassoio B, le copie restanti vengono intradate al vassoio A. Se non si riesce ad attivare il vassoio A una volta che il vassoio B risultata pieno, viene visualizzato un messaggio di erre. Prelevare tutte le copie per procedere.

Modo Interruzione

Quando si utilizes il Modo Interruzione, le copie del lavoro interrotto vengono solitamente consegnati al vassoio finisher attualmente inutilizzato. Se necessario, è possibile selezionare un vassoio diverso dal pannello comandi della copiatrice.

NOTA:Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice.

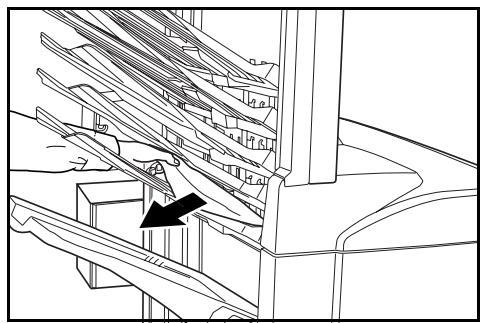

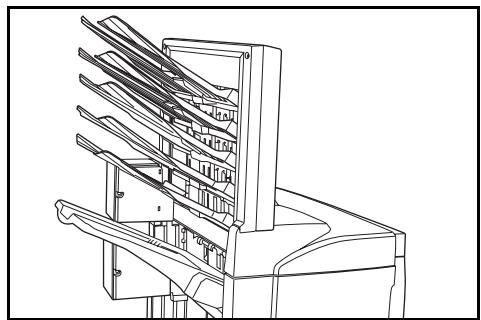

Modalità vassoio lavori multipli

L'unità vassoio lavori multiplì è un dispositivo opzionale. Le stampe o le copie possono essere consignate a uno specifico vassoio per lavori multipli.

Questa opzione si rivela estremamente utile quando più utenti utilizzato la copiatrice come stampante. I documenti stampati di agli utente vengono consegnati al vassoio lavoro selezionato.

É consentito utiliser i formati carta seguenti:

Carta normale (80 g/m²): da A3 a B6R o Folio, da 11 x 17" a 8 1/2 x 11"
Carta riciclata (80 g/m²): A3, A4, A4R, 11 x 17", 11 x 8 1/2" e 8 1/2 x 11"
Carta colorata (80g / m^2) : A4, A4R, 8 1/2 x 11" e 11 x 8 1/2"

NOTA: il numero massimo di copie che possono essere impilate in agli vassoio lavoro dipende dal formato carta utilizzato per la copia. Per ulteri informazioni, vedere Unità vassoio lavori multipli (opzionale) a pagina 5-33.

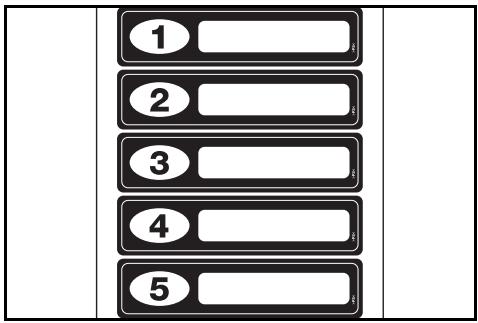

1 Scrivere il nome dell'utente a cui è assegnato agli vassoio lavoro usando le etichette fornite.

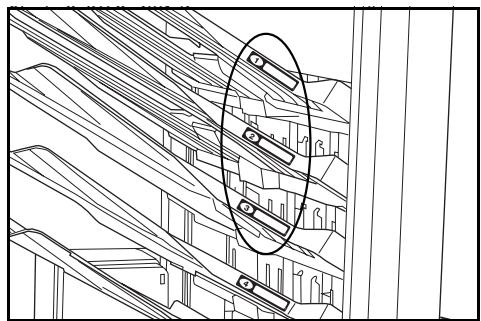

2 Attaccare le etichette ai vassoi lavoro, nella posizione individata nella figura.

I vassoi a cui vanno applicate le etichette sono i numeroi 1, 2, 3, 4 e 5 partendo dall'alto.

3 Usare l'applicazione del proprio computer per selezionare un vassoio lavoro compreso tra 1 e 5.
4 Selezionare il fornato carta, le pagine da stampare e il numero di esemplari richiesto.

5 Stampare il lavoro.

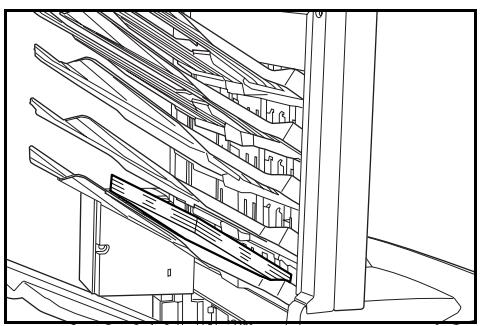

Le stampe verranno consegnate al vassoio lavoro selezionato.

6 Alla fine del lavoro, prelevare le copie dal vassoio lavoro.

NOTA: per selezionare il vassoio richiesto direttamente alla copiatrice, consultare la Guida alle funzioni della copiatrice.

Manutenzione

Caricamento dei punti

Il finisher è dotato di due contentitori delle cartucce pinzatrice: A e B. La procedura per caricare i punti è la stessa per agli contentitore.

Quando compare un messaggio che avverte che i punti sono esauriti, è necessario caricare i punti nell'apposto contentitore (o in entrambi).

NOTA: se l'unità pinzatrice esaurisce i punti, rivolgersi al proprio rappresentante del servizio di assistenza clienti oppure contattare la sede in cui è stato effettuato l'acquisto.

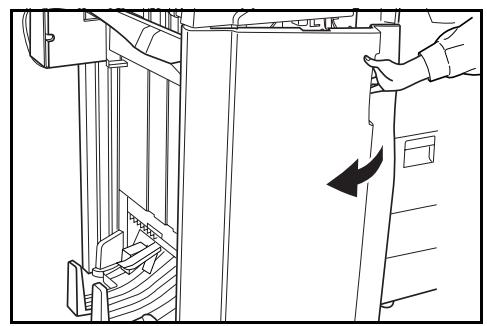

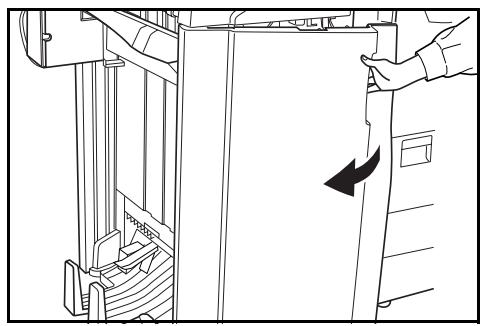

1 Afferrare la maniglia del pannello anteriore e après il pannello.

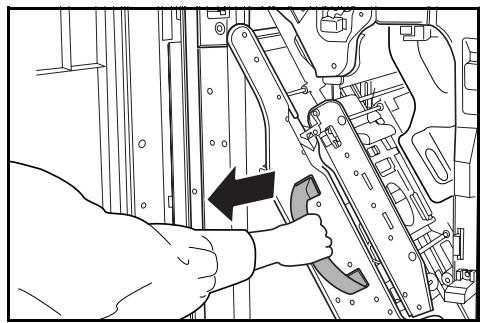

2 Afferrare la maniglia del vassoio interno (G3) ed estrarre il vassoio.

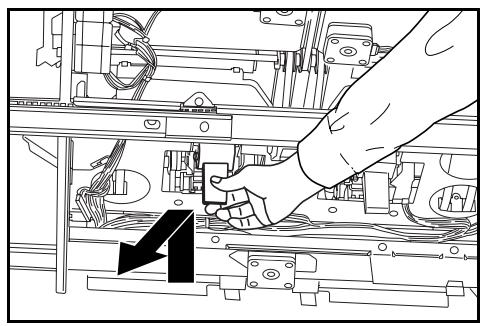

3 Sollevare il contentatore della cartuccia pinzatrice ed estrarlo.

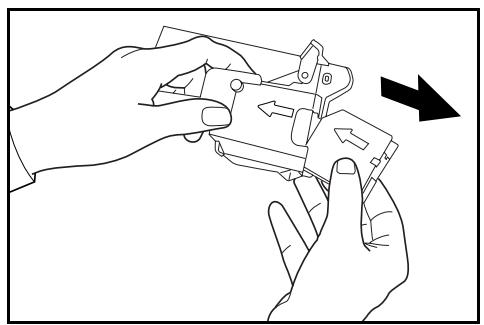

4 Rimuovere la cartuccia pinzatrice vuota dal contentatore.

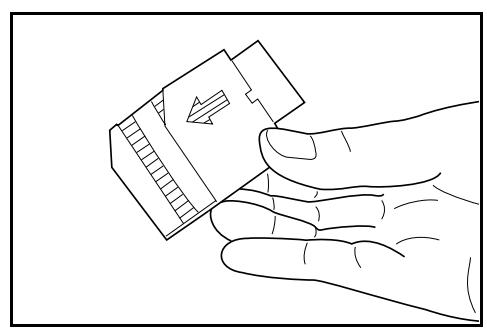

5 Estrarre la nuova cartuccia pinzatrice dall'involucro.

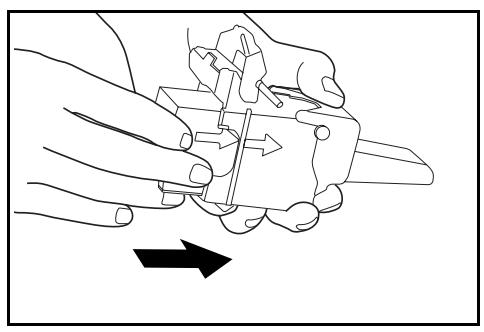

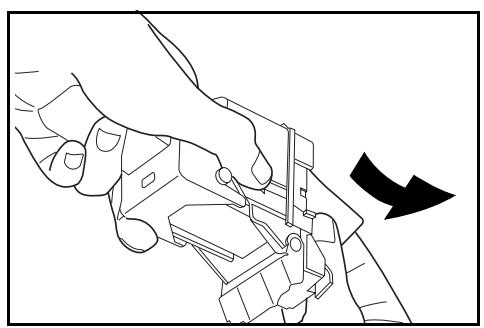

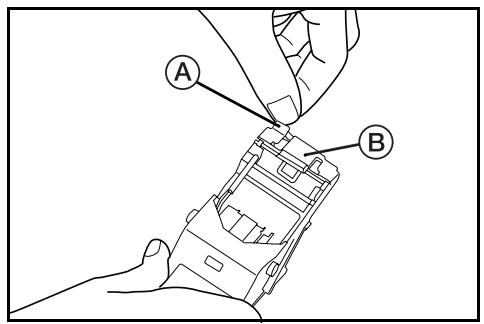

6 Tenendo il contentatore in una mano e la cartuccia pinzatrice nell'altra, insere la cartuccia nel contentatore.

Accertarsi di aver rispetto la direzione di inserimento. Entrambe le frece devono puntare nella stessa direzione.

7 Verificare che la nuova cartuccia sia inserita completeness nel contentatore quando staccare la striscia di carta adesiva.

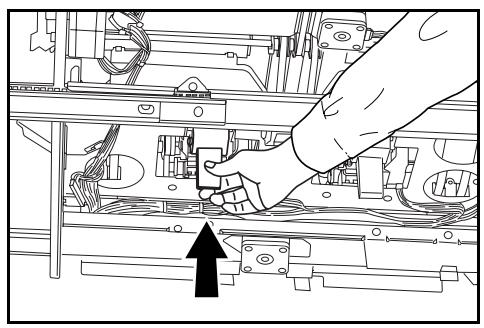

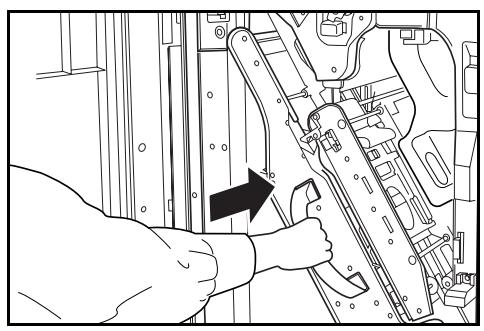

8 Inserire nuovamente il contentatore nel suo alloggamento.

Quando il contentatore raggiunge la posizione corretta, si avverte un clic.

9 Inserire nuovamente il vassoio interno nel finisher e chiudere il pannello anteriore.

Svuotamento del contentatore degli scarti della perforatrice

Quando il contentatore degli scarti della perforatrice è piano, viene visualizzato un messaggio che avverte che è ora di vuotare il contentitore.

Durante esta procedura, lasciare l'interruttore principale della copiatrice in posizione di ACCESO ( | ).

1 Afferrare la maniglia del pannello anteriore e aprire il pannello.

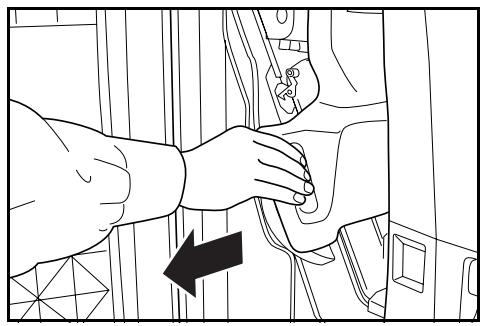

2 Afferrare la maniglia del contentatore degli scarti della perforatrice ed estrarre il contentatore dal finisher.

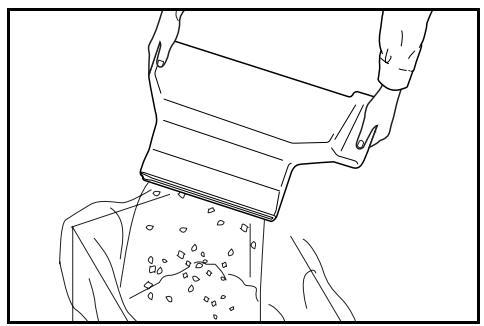

3 Liberarsi degli scarti della perforatrice in modo appropriato.

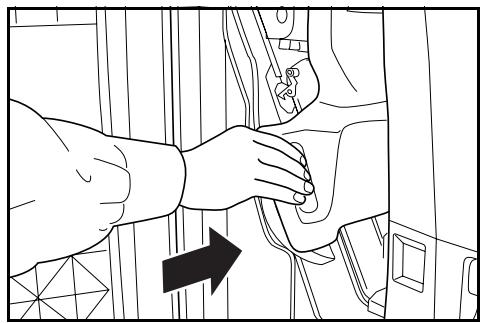

4 Inserire nuovamente il contentatore degli scarti della perforatrice. Allineare il contentatore con le guide del finisher.

5 Chiudere il pannello anteriore.

Risoluzione dei problemi

Generali

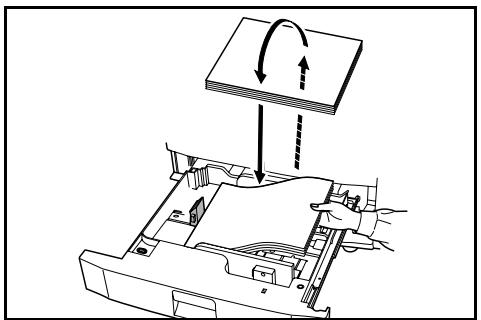

Se i fogli in uscita non sono piani o sono impilati in modo non uniforme, rovesciare la carta nel cassetto e ricaricarla.

Se le copie sono ondulate, vindere Copie arricciate a pagina 5-29.

Se si verifica un inceppamento carta, accertarsi che la guida laterale del cassetto sua regolata in base al fornato della carta.

Eliminazione degli inceppamenti carta

Durante la procedura di eliminazione degli inceppamenti, lasciare l'interruttore principale in posizione di ACCESO ( | ).

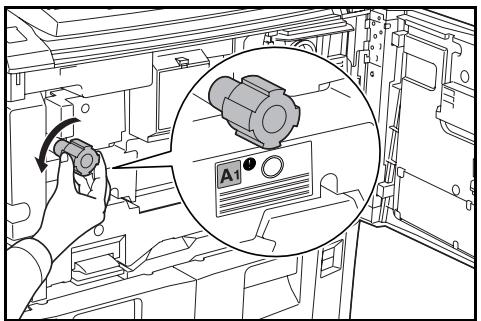

Apriere il pannello della copiatrice e ruotare la manopola A1 versusi sinistra almeno 20 volte prima di passare alla procedura di eliminazione degli inceppamenti vera e propria.

Una volta eliminato l'inceppamento, il pannello comandi della copiatrice visualizzerà nuovamente lo stato e le impostazioni in vigore prima dell'inceppamento.

Inceppamento carta nella sezione di raccordo

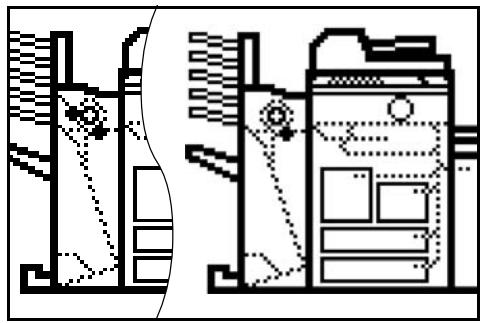

Se sul pannello comandi della copiatrice compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di raccordo tra il finisher e la copiatrice.

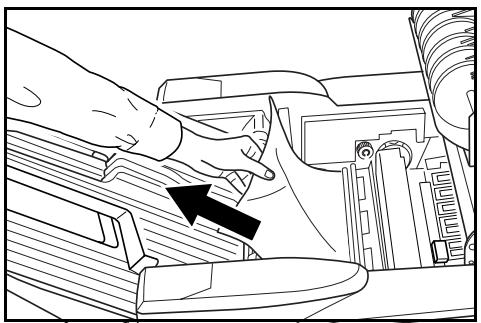

1 Aprire il pannello superiore ed eliminare la carta inceppata.

Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente.

Se è presente l'unità di perforazione opzionale, verificare che la freccia del selettore di regolazione punti tra le scanalature del corpo principale dell'unità di perforazione.

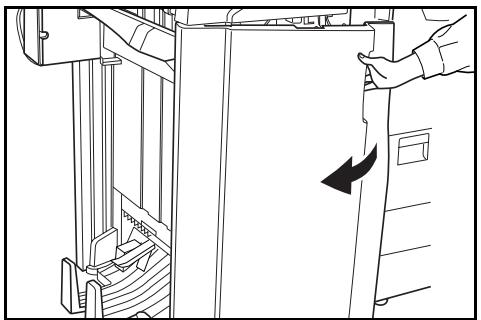

2 Afferrare la maniglia del pannello anteriore e après il pannello.

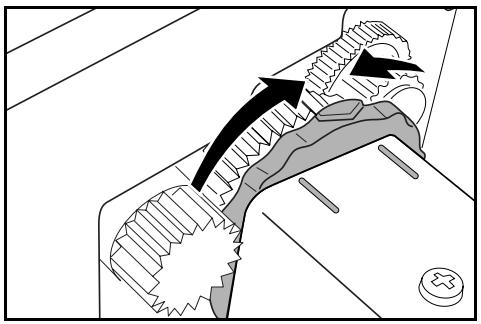

3 Ruotare la manopola del nastro trasportatore (G1) in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

Rimuovere la carta.

Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente.

4 Sollevare la leva della guida superiore della sezione di raccordo e afferrare la carta inceppata.

Chiudere la leva della guida superiore e il pannello superiore.

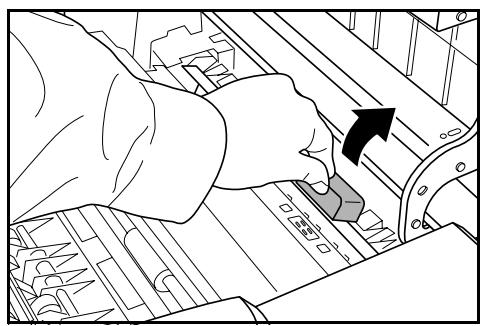

5 Tenere premuta la leva della guida inferiore della sezione di raccordo (G2) e après.

Chiudere la guida inferiore.

6 Chiudere il pannello anteriore.

Inceppamento carta nel vassoio A

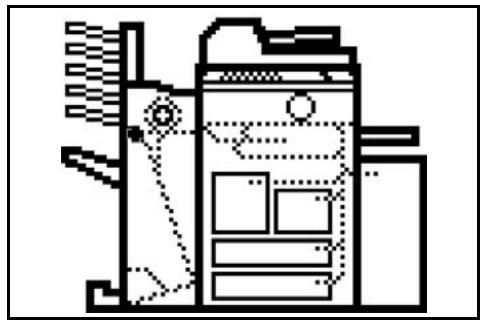

Se sul pannello comandi della copiatrice compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio A.

2 Se la carta inceppata èvisible alla fessura di espulsione, estrarre i fogli alla strapparli tirandoli nella direzione di uscita.

Inceppamento cartanel vassoio B

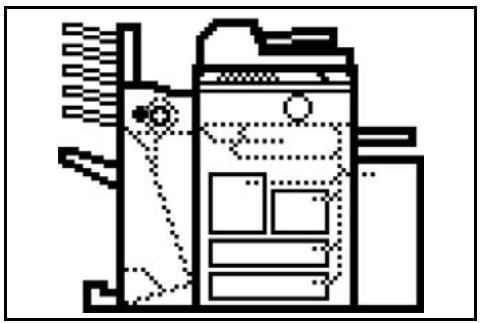

Se sul pannello comandi della copiatrice compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio B.

1 Se la carta inceppata è visible alla fessura di espulsione, estrarre i fogli alla strapparli tirandoli nella direzione di uscita.

Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente.

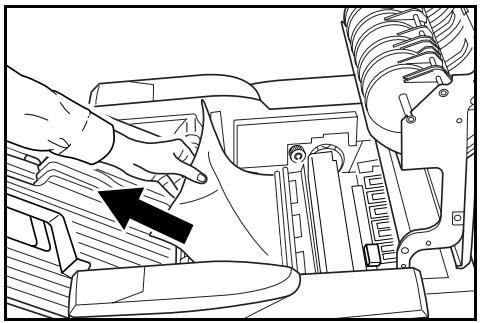

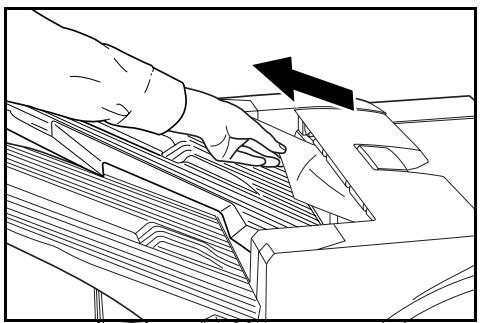

2 Aprire il pannello superiore ed eliminare la carta inceppata.

3 Chiudere il pannello superiore.

Inceppamento carta nella sezione di trasporto

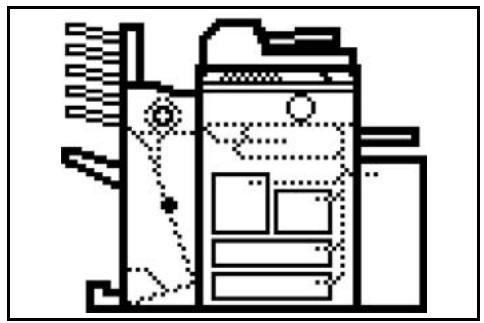

Se sul pannello comandi della copiatrice compare但这a illustrazione, significa che si è verificato un incappamento nella sezione di trasporto verso il vassoio interno.

2 Se la carta inceppata è visibile alla fessura di espulsione, estrarre i fogli alla strapparli tirandoli nella direzione di uscita.

Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente.

3 Afferrare la maniglia del pannello anteriore e aprire il pannello.

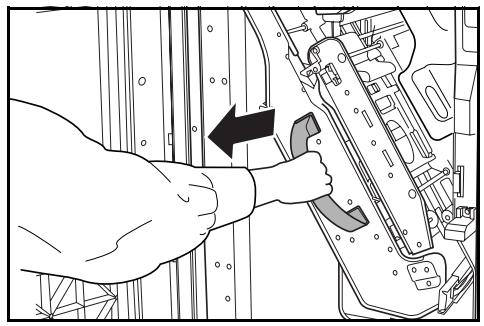

4 Afferrare la maniglia del vassoio interno (G3) ed estrarre il vassoio con delicatezza.

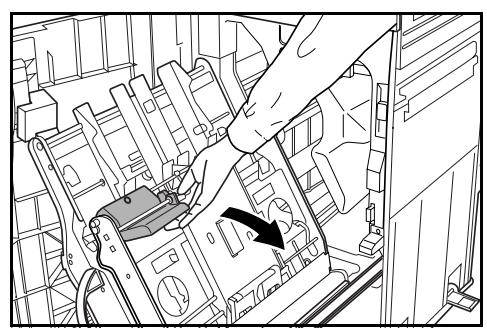

5 Tenendo premuta la leva di rilascio del vassoio interno (G4) après il vassoio interno.

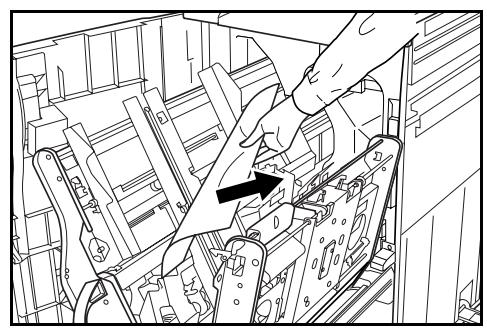

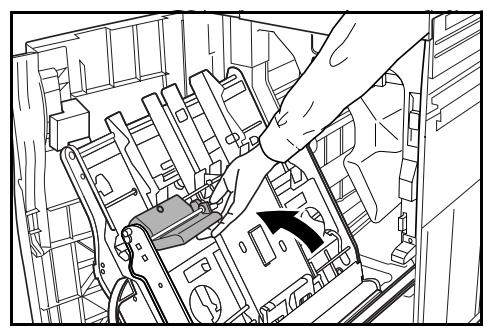

6 Rimuovere la carta inceppata.

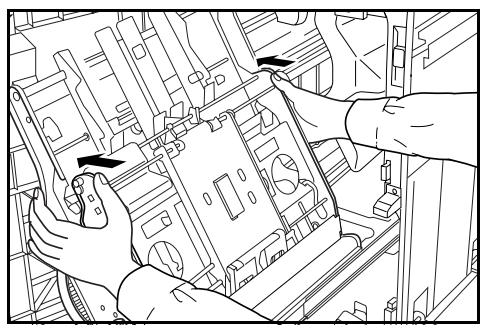

7 Tenendo premuta la leva di rilascio del vassoio interno (G4) chiudere il vassoio interno.

8 Spingere verso il basso il telaio per bloccare il vassoio interno.

9 Inserire nuovamente il vassoio interno nel finisher e chiudere il pannello anteriore.

Inceppamento carta nell'unità vassoio lavori multipli

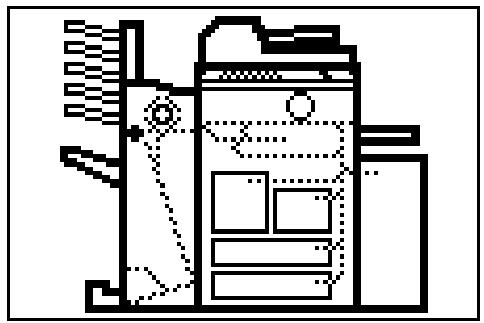

Se si verifica un incappamento nell'unità vassoio lavori multipli, eseguire la procedura seguente per rimuovere la carta inceccpata.

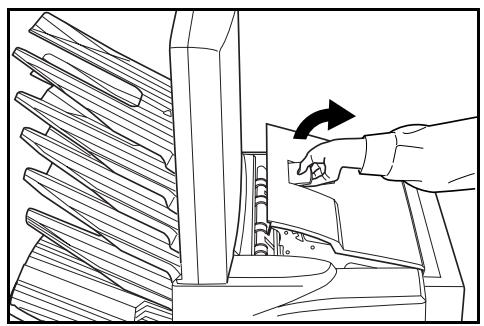

1 Se è presente carta inceppata in uno dei vassoi lavoro, eliminare i foglienza strapparli.

2 Se non si riesce ad eliminare con facilità la carta inceccpata, après il pannello superiore del finisher ed estrarre la carta inceccpata.

Per ulteriori informazioni, vedere Inceppamento carta nella sezione di raccordo a pagina 5-20.

Inceppamento carta nell'unità di piegatura centrale

Sezione di trasporto

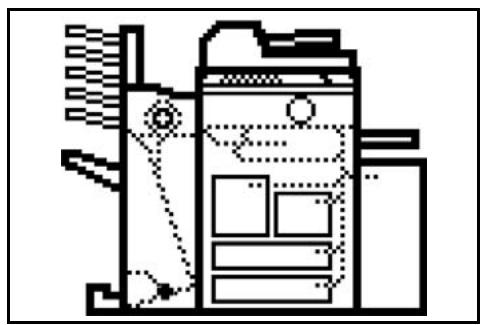

Se sul pannello comandi della copiatrice compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso l'unità di piegatura centrale.

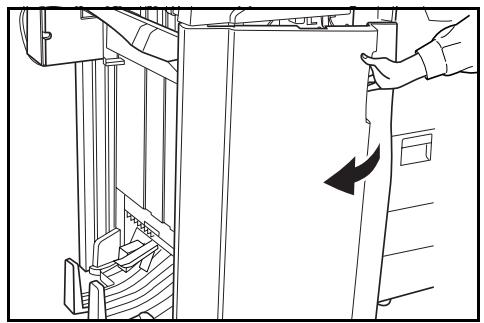

1 Afferrare la maniglia del pannello anteriore e aprire il pannello.

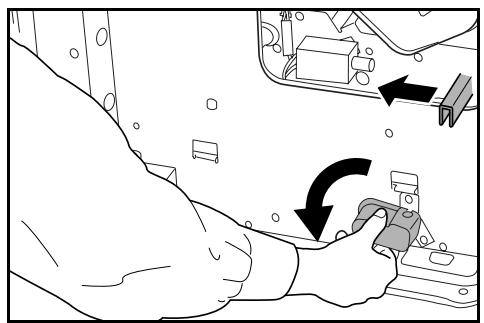

2 Ruotare la leva di rilascio dell'unità (G6) e, tenendo premuta la maniglia di rilascio dell'unità (G7), spostare l'unità di piegatura centrale nella direzione di uscita della carta.

3 Se la carta inceppata èvisible da quello il vassoio interno, rimuovere la carta inceppata.

4 Se la carta inceppata si trovava dentro il vassoio interno, eliminare l'inceppamento seguendo le istruzioni della pagina 5-23.

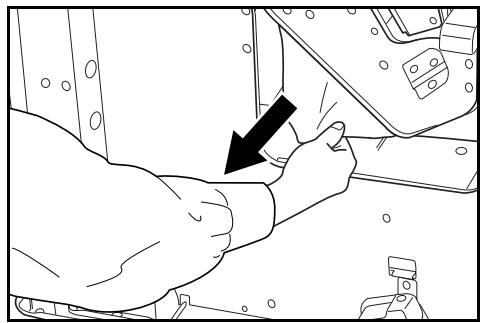

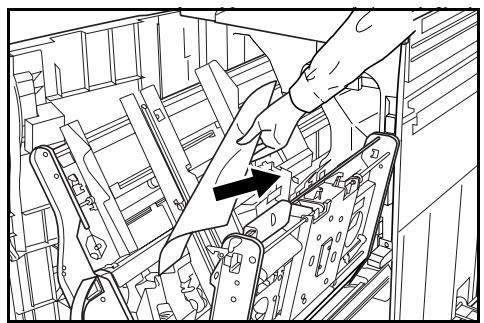

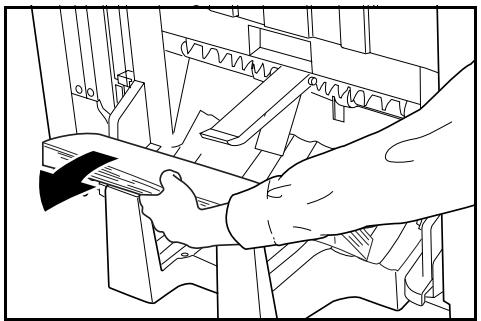

5 Tenere premuta la leva della guida del nastro di trasporto per aprirle la guida ed eliminare la carta inceppata.

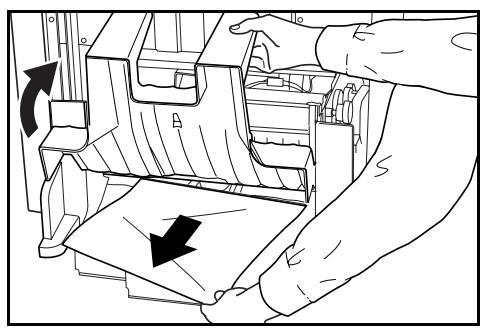

6 Sollevare e aprire il pannello di impilatura ed eliminare la carta inceppata. Abbassare il pannello di impilatura.

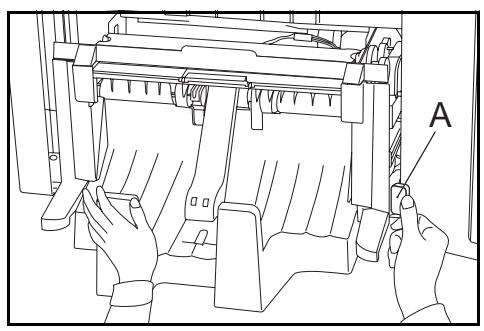

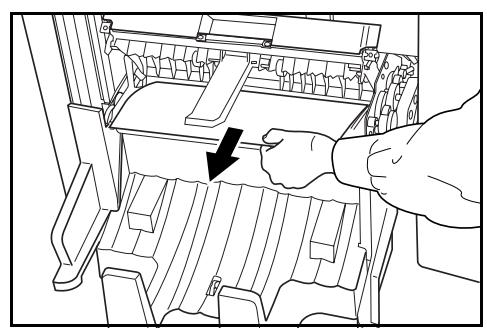

7 Chiudere la guida del nastro di trasporto. Inserire l'unità di piegatura centrale nella sua posizione originale tenendo premuto il pulsante A dell'unità stessa.

8 Chiudere il pannello anteriore.

Sezione di espulsione

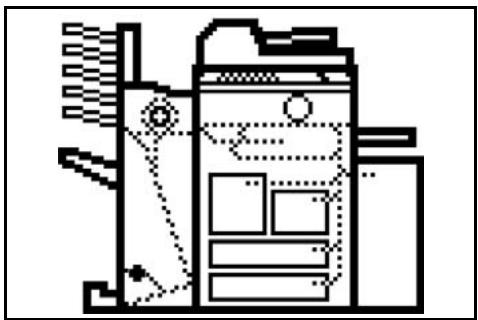

Se sul pannello comandi della copiatrice compare但这a illustrazione, significa che si è verificato un inceppamento nella sezione di espulsione dell'unità di piegatura centrale.

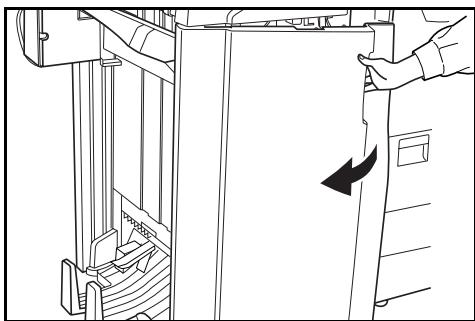

1 Afferrare la maniglia del pannello anteriore e aprire il pannello.

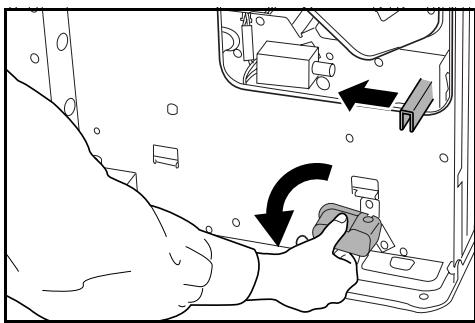

2 Ruotare la leva di rilascio dell'unità (G6) e, tenendo premuta la maniglia di rilascio dell'unità (G7), spostare l'unità di piegatura centrale nella direzione di uscita della carta.

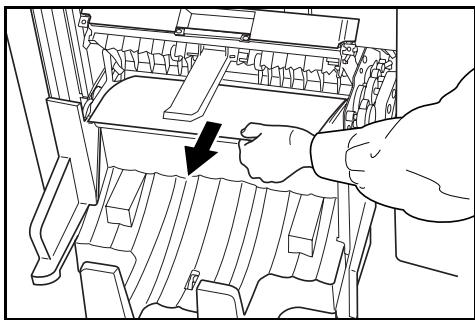

3 Tenere premuta la leva della guida del nastro di trasporto per aprirle la guida ed eliminare la carta inceppata.

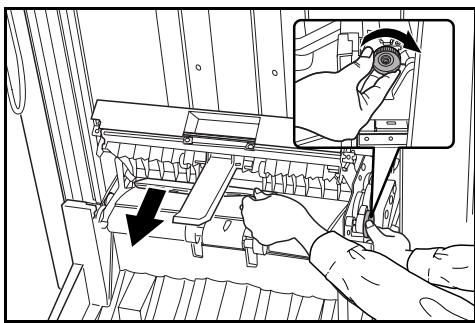

4 Se non si riesce ad eliminare con facilità la carta inceppata, ruotare la manopola del nastro trasportatore in modo che la carta venga spostata in un punto in cui è più facile afferrarla.

Rimuovere la carta.

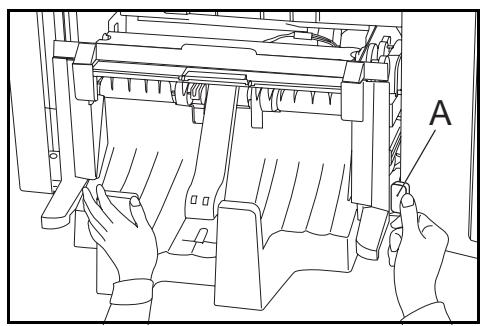

5 Chiudere la guida del nastro di trasporto e spingere l'unità di piegatura centrale nella posizione originale tenendo premuto il pulsante A dell'unità di piegatura centrale.

6 Chiudere il pannello anteriore.

Copie arricciate

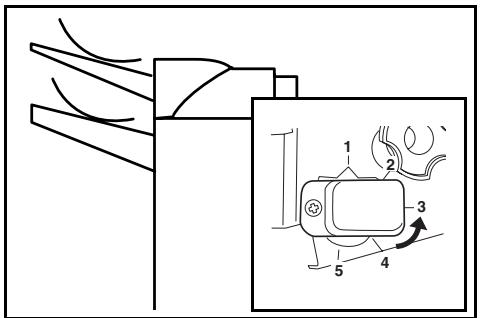

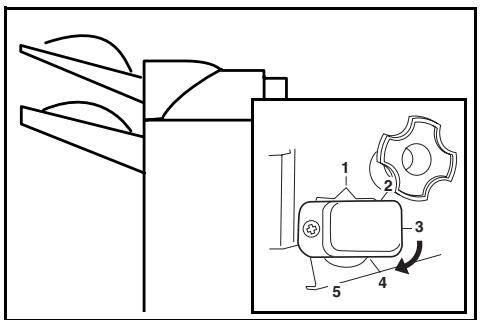

Se le copie in uscita sono arricciate, tirare leggermente il regolatore del rullo di pressione (G5) e ruotarlo in modo da portarlo in corrispondenza di uno dei cinque fori.

1 Afferrare la maniglia del pannello anteriore e après il pannello.

2 Se le copie in uscita appaiano ondulate versus il basso quando non si usa la modalità di fascicolazione, ruotare il regolatore del rullo di pressione (G5) versus un numero più alto.

3 Se le copie in uscita appaiano ondulate versus l'alto quando non si usa la modalità di fascicolazione, ruotare il regolatore del rullo di pressione (G5) versus un numero più basso.

4 Una volta terminata la regolazione, chiudere il pannello anteriore.

Eliminazione di un inceppamento della pinzatrice

Il finisher è dotato di due contentitori delle cartucce pinzatrice: A e B. La procedura per eliminare i punti inceppati è la stessa per agli contentitore.

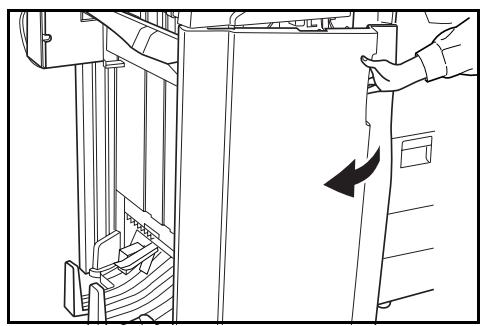

1 Afferrare la maniglia del pannello anteriore e après il pannello.

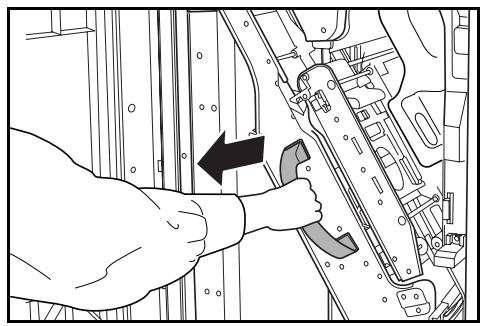

2 Afferrare la maniglia del vassoio interno (G3) ed estrarre il vassoio con delicatezza.

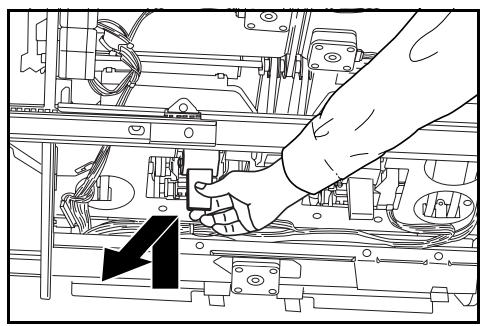

3 Sollevare il contentatore della cartuccia pinzatrice ed estrarlo.

4 Premere sulla linguetta (A) della piatra anteriore del contentatore della cartuccia pinzatrice per aprire la piatra del pannello (B).

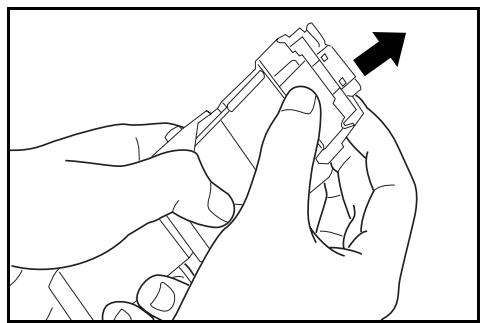

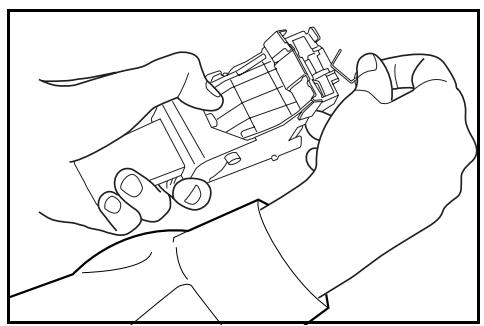

5 Eliminare i punti inceppati alla punta della cartuccia pinzatrice.

6 Abbassare la piastra del pannello del contentatore della cartuccia pinzatrice riportandola alla posizione originale.

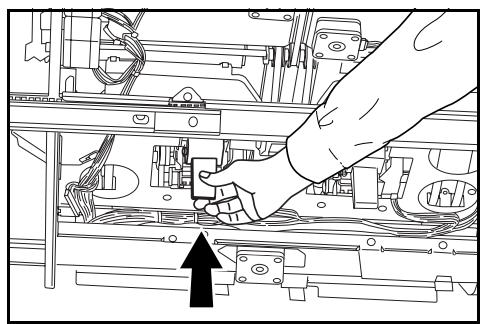

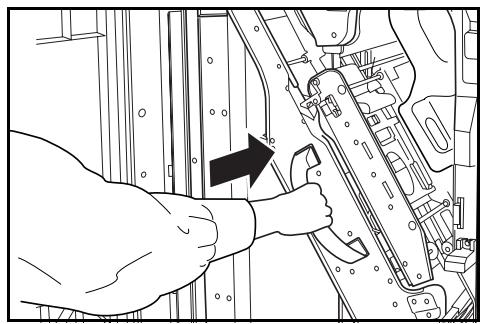

7 Inserire nuovamente il contentatore nel suo alloggiamento.

Quando il contentatore raggiunge la posizione corretta, si avverte un cli.

8 Inserire nuovamente il vassoio interno nel finisher e chiudere il pannello anteriore.

NOTA: le specifiche sono soggette a modifica alla preavviso.

Elemento	Descrizione
Tipo	Modello a pavimento
Numero di vassoi	2
Capacità vassoi (carta da 80 g/m2)	Vassoio A	A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 1500 fogli
		A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 3000 fogli
	Vassoio B	A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 11 x 17", 8 1/2 x 14" (Legal), 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 200 fogli
Dimensioni (L x P x A)	796 mm x 640 mm x 1070 mm31 5/16" x 25 3/16" x 43 1/3"
Peso	Circa 73 Kg (161,6 libbre)
Disturbo	≤ 70 dB(A)
Unità pinzatrice	Capacità di pinzatura	A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 30 fogli
		A4, A4R, B5, 8 1/2 x 11" (Letter), 11 x 8 1/2": 50 fogli
	Capacità di impilatura-A3, B4, 11 x 17", 8 1/2 x 14" (Legal)	Pinzatura 2 - 4 fogli: 150 seriesPinzatura 5 - 10 fogli: 100 seriesPinzatura 11 - 30 fogli: 50 series
	Capacità di impilatura-A4, A4R, 8 1/2 x 11"(Letter), 11 x 8 1/2", 5 1/2 x 8 1/2"	Pinzatura 2 - 4 fogli: 150 seriesPinzatura 5 - 10 fogli: 100 seriesPinzatura 11 - 30 fogli: 50 seriesPinzatura 31 - 50 fogli: 3000 fogli
Unità di perforazione(opzionale)	Formati carta	A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2"
Unità vassoio lavori multipli (opzionale)	Numero di vassoi	5
	Formato carta	A3, B4, A4, A4R, B5, B5R, A5R, B6R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2"
	Capacità vassoi (carta da 80 g/m2)	A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 100 fogli
		A4, A4R, B5, B5R, A5R, B6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 150 fogli
	Dimensioni	368 mm x 392 mm x 573 mm
		14 1/2" x 15 7/16" x 22 9/16"
	Peso	Circa 15 kg (33 libbre)
Unità di piegatura centrale (opzionale)	Formati	A3, B4, A4R, 11 x 17", 8 1/2 x 11"
	Numero di fogli	1 - 16 (1 solo foglio non viene pinzato)
	Capacità massima per impilatura	Serie con massimo 5 copie: 30 serie
		Serie con 6 - 10 copie: 20 serie
		Serie da 11 - 16 copie: 10 serie

QUALITY CERTIFICATE
