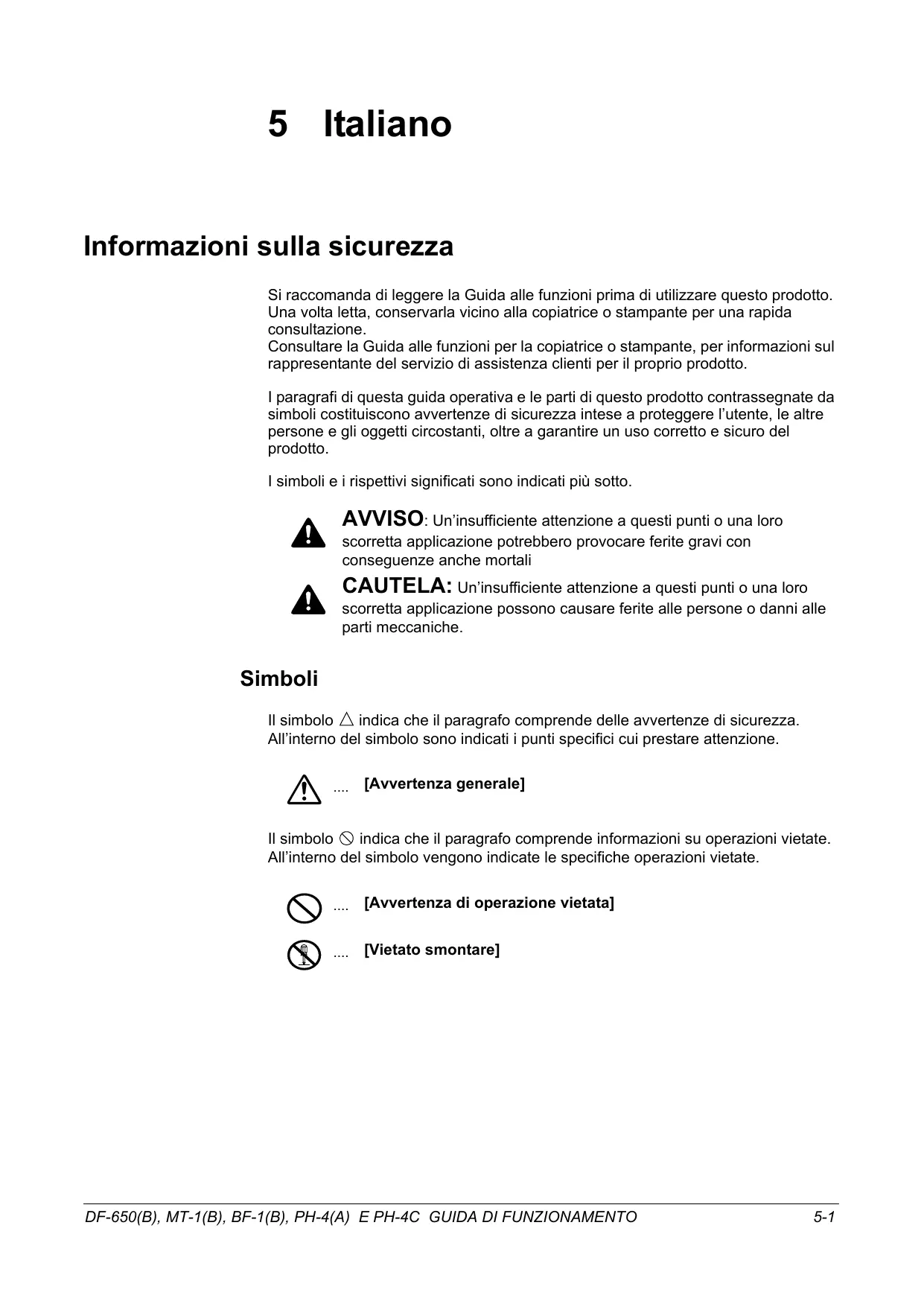

[Avvertenza generale] Il simbolo indica che il paragrafo comprende informazioni su operazioni vietate. All’interno del simbolo vengono indicate le specifiche operazioni vietate.

[Avvertenza di operazione vietata]

[Vietato smontare] DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-1 Italiano Il simbolo z indica che il paragrafo comprende informazioni sulle operazioni che devono essere compiute. All’interno del simbolo è indicata l’operazione specifica da compiere.

[Allarmea relativo ad operazione necessaria]

[Rimuovere la spina dalla presa di corrente]

[Collegare sempre il prodotto ad una presa a terra] Nel caso le avvertenze di sicurezza della nostra guida operativa fossero illeggibili, o in caso di mancanza della guida stessa, rivolgersi al servizio di assistenza per averne una copia sostitutiva (a pagamento). 5-2 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

ETICHETTE DI ATTENZIONE

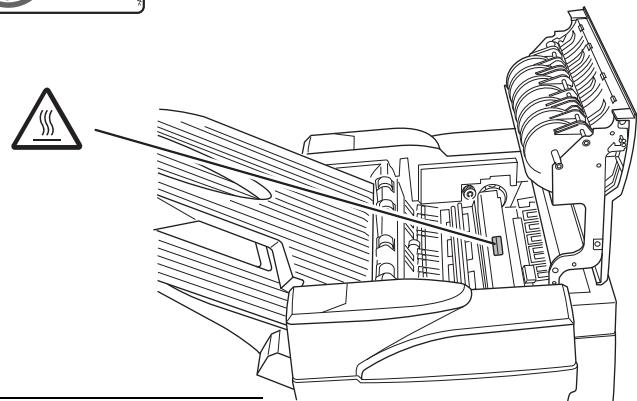

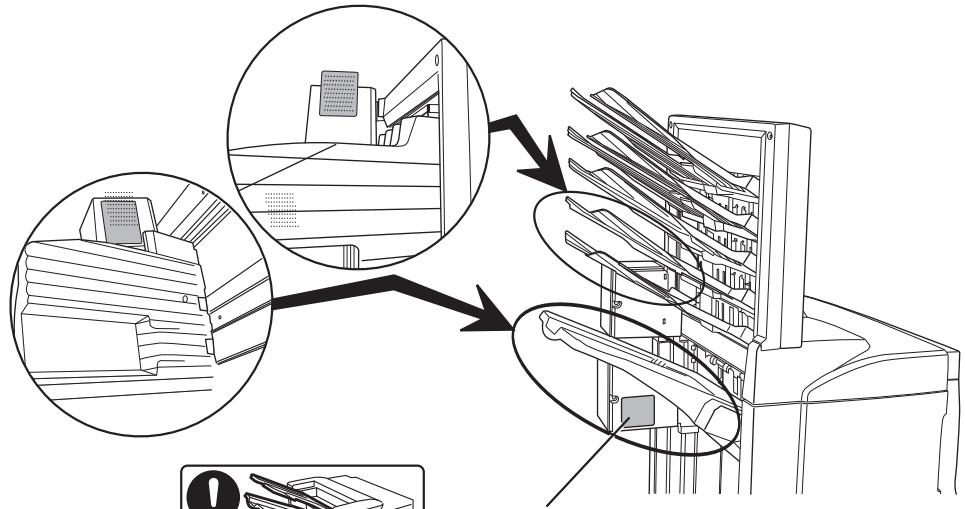

Le etichette di attenzione sono state fissate al finisher nei seguenti punti ai fini della sicurezza. PRESTARE ESTREMA ATTENZIONE a non pinzarsi o a ustionarsi le dita mentre si eseguono le procedure di eliminazione degli inceppamenti carta. ӛӋӝ!2 ETICHETTA ⼊๔㧦ᚻ߇᜽߹ࠆᕟࠇ߇޽ࠅ߹ߔߩߢޔᯏ᪾߇஗ᱛߒߡ߆ࠄ↪⚕ࠍขߞߡਅߐ޿ޕ AVVERTENZA: per evitare potenziali ferite alle mani, attendere che la copiatrice si fermi prima di eliminare la carta inceppata. ӛӋӝ!3 ETICHETTA ࠻࡟ࠗ㧭ߩਅߦ‛ࠍ⟎߆ߥ޿ߢߊߛߐ޿ޕ NON inserire nessun oggetto sotto il vassoio A. ӛӋӝ!4 3 ETICHETTA ߎߩㇱಽߩౝ஥ߪ㜞᷷ߦߥߞߡ޿߹ߔޕ La parte interna di quest'area Ἣ்ߥߤߩ߅ߘࠇ߇޽ࠅ߹ߔߩߢ⸅ޔ raggiunge temperature elevate. NON ࠇߥ޿ࠃ߁ߦߒߡߊߛߐ޿ޕ toccare quest'area perché sussiste il pericolo di ustioni.

NOTA: NON RIMUOVERE QUESTE ETICHETTE. чҀѽѢӛӋӝѣѣрщўиѼкџыњуєщи̝ DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-3 Italiano

PRECAUZIONI PER L’INSTALLAZIONE

Condizioni ambientali AUTELA Evitare di collocare questo prodotto su superfici instabili o non perfettamente orizzontali, perché ciò potrebbe provocarne la caduta con conseguenti ferite alle persone o danni al prodotto. . Evitare di collocare questo prodotto presso radiatori, apparecchi di riscaldamento, fonti di calore in genere, o vicino a materiali infiammabili, onde evitare il rischio d’incendio. Altre precauzioni I requisiti per l'ambiente operativo sono i seguenti:

• Temperatura: da 0°C a 35°C
• Umidità: da 10% a 85% Notare che le condizioni ambientali, come ad esempio la ventilazione, possono influire sulle prestazioni. Devono essere evitati i seguenti luoghi:

Evitare di collocarlo presso finestre o dove sia esposto alla luce diretta del sole. Evitare gli ambienti soggetti a vibrazioni. Evitare gli ambienti soggetti a forti sbalzi di temperatura. Evitare l’esposizione diretta a correnti di aria calda o fredda. Sacchi di plastica AVVISO Tenere lontano dai bambini i sacchi di plastica utilizzati per questo prodotto. La plastica può aderire a naso e bocca causandone il soffocamento.

PRECAUZIONI PER L’USO

Precauzioni consigliate nell’utilizzo di questo prodotto AVVISO NON appoggiare sopra o vicino a questo prodotto oggetti di metallo o contenitori di acqua (vasi di fiori, vasi di piante, tazze, ecc.). La caduta di acqua nell’unità potrebbe causare incendi o scossa elettrica. NON danneggiare, rompere o cercare di riparare il cavo di alimentazione. NON posizionare oggetti pesanti sul cavo di alimentazione, non tirarlo, né piegarlo o produrre altri tipi di danni per evitare ogni rischio di incendio o scosse elettriche. 5-4 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano NON tentare MAI di riparare o smontare questo prodotto o i suoi componenti per evitare ogni rischio di infortunio, incendio o scosse elettriche. In caso di surriscaldamento del prodotto, emissione di fumo, presenza di uno strano odore o qualsiasi altra situazione anomala, ci può essere pericolo di incendio o scosse elettriche. SPEGNERE immediatamente l’interruttore principale di alimentazione della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente. Quindi rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se all’interno del prodotto cadono oggetti potenzialmente dannosi (punti metallici, acqua, altri fluidi e così via), SPEGNERE immediatamente l’interruttore di alimentazione della copiatrice o stampante, rimuovere la spina del cavo di alimentazione dalla presa di corrente, e rivolgersi al proprio rappresentante del servizio di assistenza clienti. Se non si prendono queste precauzioni e si continua ad utilizzare questo prodotto, sussiste il rischio di incendio o scosse elettriche. Rivolgersi SEMPRE al servizio di assistenza per la manutenzione e la riparazione delle parti interne. CAUTELA Per motivi di sicurezza, SPEGNERE SEMPRE l’interruttore principale di alimentazione della copiatrice o stampante, e rimuovere la spina del cavo di alimentazione dalla presa di corrente, prima di eseguire la pulizia di questo prodotto. NON toccare il vassoio di espulsione quando il prodotto è in funzione, dal momento che esiste il pericolo di ferirsi. Se all’interno di questo prodotto dovesse accumularsi della polvere c’è pericolo d’incendio o di altri problemi. Si raccomanda pertanto di consultarsi con il servizio di assistenza per quanto riguarda la pulizia delle parti interne. Questa operazione è particolarmente efficace prima della stagione ad alta umidità. Si raccomanda di consultare il servizio di assistenza anche per un preventivo di spesa per la pulizia delle parti interne del prodotto. Altre precauzioni NON appoggiare oggetti pesanti su questo prodotto, né provocare altri danni al prodotto. Contattare il servizio di assistenza prima di spostare o sollevare il prodotto. NON toccare parti elettriche quali i connettori o le schede a circuiti stampati. Potrebbero essere danneggiate dall’elettricità statica. NON tentate di compiere operazioni non descritte in questa guida operativa. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-5 Italiano Nomi delle partii

Finisher (corpo principale)

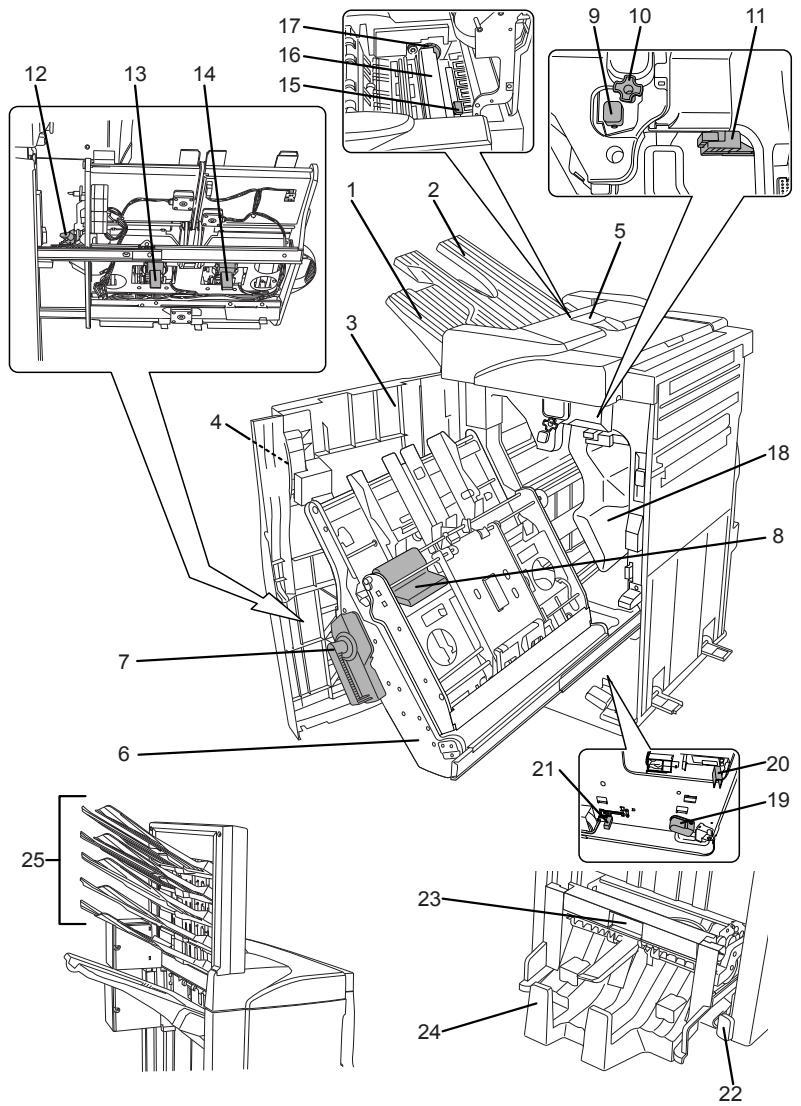

Vassoio A Unità di piegatura centrale (opzionale) 11 Leva della guida inferiore della 18 Leva di rilascio dell'unità sezione di raccordo (G2) 12 Contenitore della cartuccia Pannello anteriore pinzatrice A Maniglia del pannello anteriore 13 Contenitore della cartuccia Pannello superiore pinzatrice B Vassoio interno 14 Leva della guida superiore Maniglia del vassoio interno della sezione di raccordo (G3) Unità di perforazione (opzionale) 8 Leva di rilascio del vassoio interno (G4) 15 Unità di perforazione (corpo principale) 9 Regolatore del rullo di pressione (G5) 16 Selettore di regolazione dell'unità di perforazione 10 Manopola del nastro trasportatore (G1) 17 Contenitore degli scarti della perforatrice

(G6) Maniglia di rilascio dell'unità (G7) Leva di sblocco dell'unità di piegatura centrale Pulsanti dell'unità di piegatura centrale Leva della guida del nastro trasportatore Pannello di impilatura Unità vassoio lavori multipli (opzionale) 24 Vassoi lavoro 1 - 5 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano Modalità Modalità sort attivata Fascicola copie di originali multipli in serie identiche. Ad esempio A,B,C,D A,B,C,D A,B,C,D. In modalità sort attivata è possibile utilizzare i formati elencati di seguito.

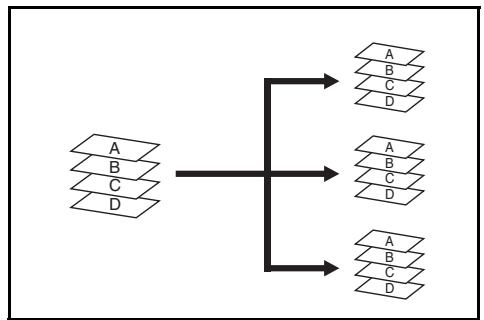

Selezionare la modalità sort attivata dal pannello comandi della copiatrice.

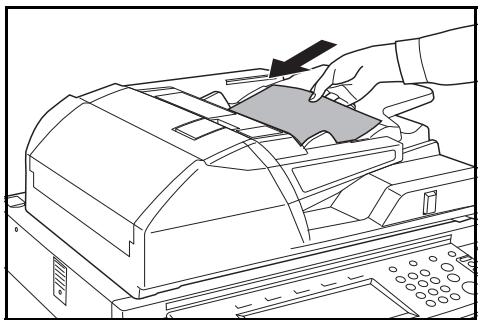

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Avvio.

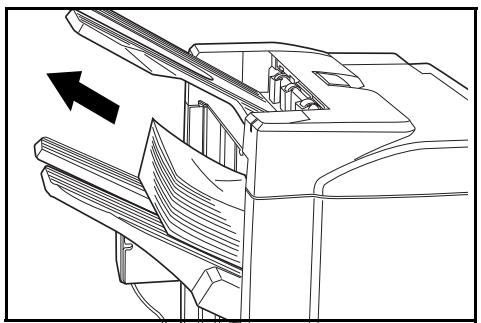

Le copie vengono consegnate al vassoio specificato. Se il vassoio di espulsione è il vassoio A, ogni serie può essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-7 Italiano Se entrambi i vassoi A e B sono pieni, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare entrambi i vassoi. NOTA: il numero massimo di copie che possono essere impilate nei vassoi A e B dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32.

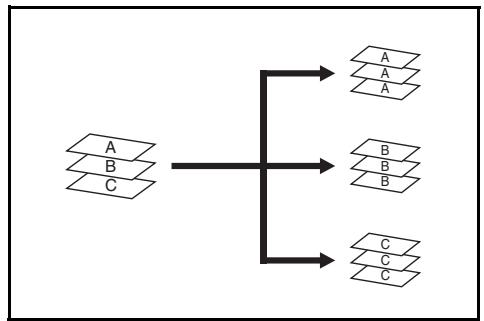

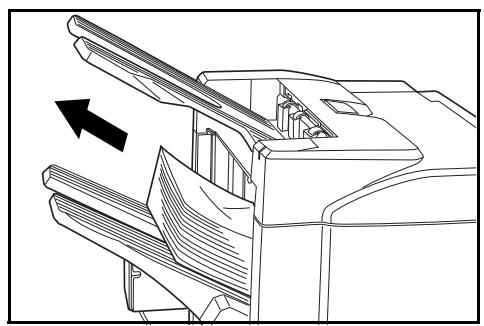

Alla fine del lavoro, prelevare le copie. Modalità sort disattivata Raggruppa le copie di ogni originale in pile separate. Ad esempio A,A,A B,B,B C,C,C. In modalità sort disattivata è possibile utilizzare i formati elencati di seguito.

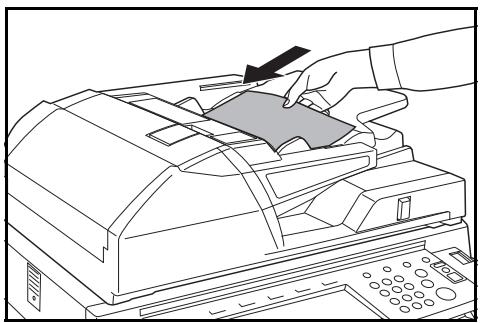

Selezionare modalità sort disattivata dal pannello comandi della copiatrice.

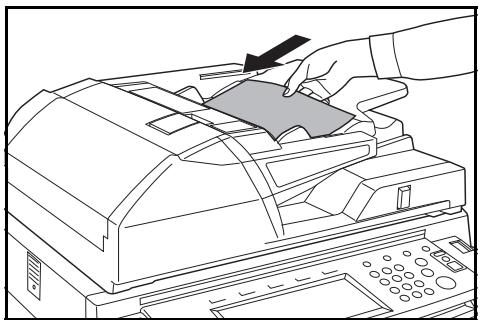

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione.

NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

5-8 Selezionare le altre funzioni richieste e premere Avvio. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

Le copie vengono consegnate al vassoio specificato. Se il vassoio di espulsione è il vassoio A, ogni serie può essere sfalsata rispetto alla precedente. Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. Se entrambi i vassoi A e B sono pieni, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare entrambi i vassoi. NOTA: il numero massimo di copie che possono essere impilate nei vassoi A e B dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32. Se il numero di copie da eseguire in una sola volta in modalità non fascicolata supera la capacità massima del vassoio B (200 fogli), le copie restanti verranno instradate verso il vassoio A.

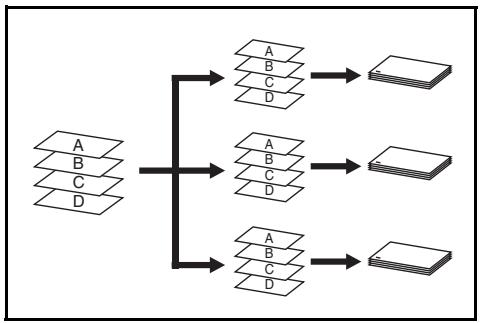

Alla fine del lavoro, prelevare le copie. Modalità pinzatura Fascicola e pinza le singole serie di copie.

Le opzioni di pinzatura disponibili sono le seguenti:

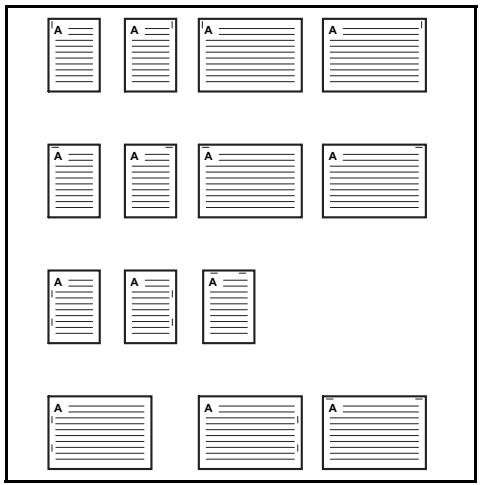

Un punto in alto a sinistra Un punto in alto a destra Due punti

NOTA: per le specifiche della pinzatrice, fare riferimento alla Unità pinzatrice a pagina 5-32.

Selezionare modalità sort attivata dal pannello comandi della copiatrice.

Selezionare l'opzione di pinzatura desiderata.

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Avvio.

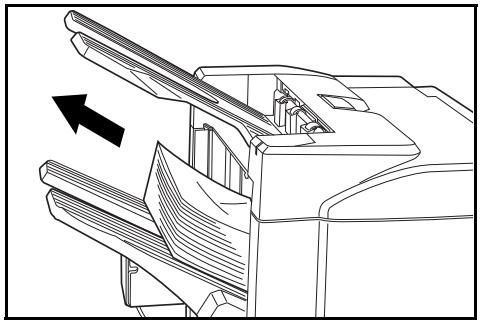

Le copie pinzate vengono consegnate rivolte verso il basso nel vassoio A. Se il vassoio A raggiunge la capacità massima, viene visualizzato un messaggio. In questo caso, per procedere è necessario rimuovere le copie dal vassoio A. NOTA: il numero massimo di copie che possono essere impilate nel vassoio A dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Capacità vassoi a pagina 5-32.

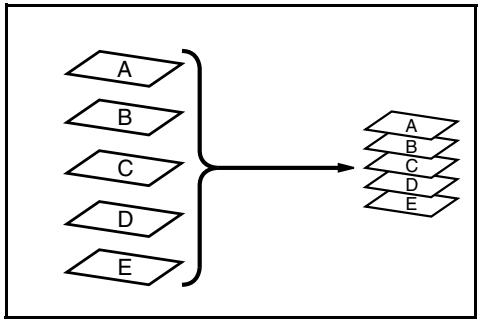

Alla fine del lavoro, prelevare le copie. Modalità senza fascicolazione Usare questa modalità se non si desidera ordinare o raggruppare le copie. Usare SEMPRE la Modalità senza fascicolazione per copiare su trasparenti o altri supporti speciali.

5-10 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano Modalità di pinzatura libretto Con questa modalità le copie vengono pinzate in due punti al centro del foglio. In modalità di pinzatura libretto è possibile utilizzare i formati elencati di seguito.

A3, B4, A4R, 11 x 17", 8 1/2 x 14" (Legal) e 11 x 8 1/2". Capacità di pinzatura: da 2 a 16 per fascicolo. Per attivare la funzione di piegatura automatica è necessario dotarsi dell'unità di piegatura centrale. La funzione di copia libretto della copiatrice permette di generare automaticamente dei libretti pronti per essere pinzati e piegati. Per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

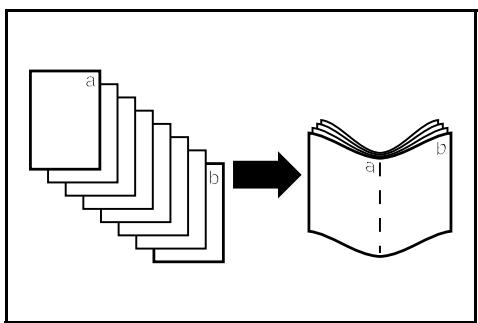

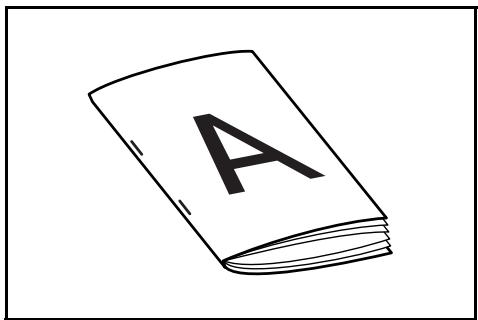

Selezionare la pinzatura libretto dal pannello comandi della copiatrice. Per ulteriori informazioni consultare la Guida alle funzioni della copiatrice.

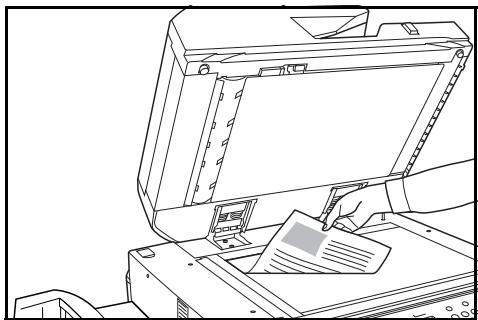

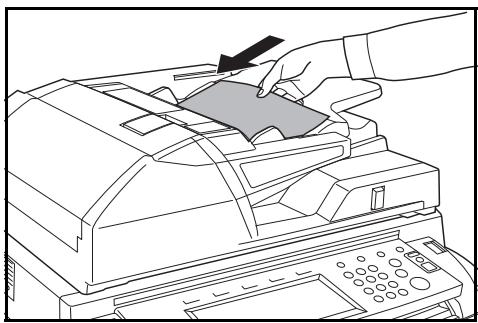

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione. NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione. Il numero massimo di fogli che possono essere pinzati insieme corrisponde a 16. Con questa modalità si possono usare fino a 64 originali.

Selezionare le altre funzioni richieste e premere Avvio. Se si usa la lastra di esposizione, dopo la scansione di ogni originale viene visualizzato un messaggio che richiede se si desideri passare alla scansione di un altro originale oppure se si può dare inizio alla copiatura. NOTA: per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-11 Italiano

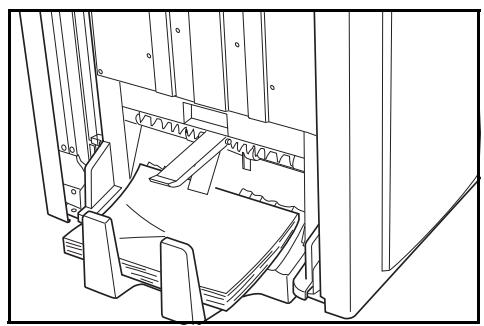

Le copie possono essere pinzate automaticamente e consegnate al pannello di impilatura. Quando si raggiunge la capacità massima di fogli, viene visualizzato un messaggio. In questo caso, per procedere è necessario vuotare il pannello di impilatura. NOTA: Per ulteriori informazioni, vedere Unità di piegatura centrale (opzionale) a pagina 5-33.

Alla fine del lavoro, prelevare le copie dal pannello di impilatura. Modalità di perforazione L'unità di perforazione è un dispositivo opzionale. Questa modalità genera automaticamente copie perforate. È consentito utilizzare i formati carta seguenti:

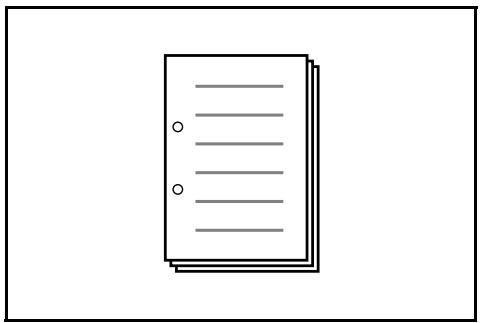

2 fori: A3, B4, A4, A4R, B5, B5R, A5R, Folio, 8 1/2 x 14" (Legal), 8 1/2 x 11" (Letter) e 5 1/2 x 8 1/2" 3 fori: 11 x 17" e 11 x 8 1/2" 4 fori: A3 e A4 La modalità di perforazione è compatibile con sort attivata, pinzatura e sort disattivata. La grammatura deve essere compresa tra 45 g/m2 e 200 g/m2. NOTA: B5R è selezionabile solo se il vassoio di espulsione è il vassoio A. In modalità sort attivata e pinzatura, i formati B5R e Folio non sono selezionabili.

Selezionare perforazione dal pannello comandi della copiatrice. NOTA: per ulteriori informazioni consultare la Guida alle funzioni della copiatrice. 5-12 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

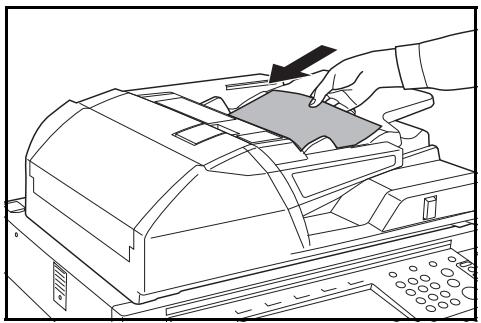

Caricare gli originali nell'alimentatore di documenti o un originale per volta sulla lastra di esposizione. Verificare che l'orientamento degli originali corrisponda a quello selezionato per la modalità perforazione sulla copiatrice. NOTA: fare riferimento alla Guida alle funzioni della copiatrice per conoscere le specifiche dell'alimentatore di documenti e della lastra di esposizione.

Selezionare le altre funzioni richieste e premere Avvio.

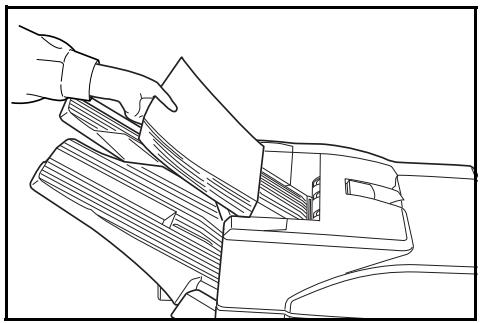

Le copie vengono perforate automaticamente e consegnate al vassoio B. NOTA: poiché le copie vengono perforate singolarmente, la posizione dei fori può variare da foglio a foglio. Alla fine del lavoro, prelevare le copie. NOTA: quando si raggiunge la capacità massima del vassoio B, le copie restanti vengono instradate al vassoio A. Se non si riesce ad attivare il vassoio A una volta che il vassoio B risulta pieno, viene visualizzato un messaggio di errore. Prelevare tutte le copie per procedere. Modo Interruzione Quando si utilizza il Modo Interruzione, le copie del lavoro interrotto vengono solitamente consegnati al vassoio finisher attualmente inutilizzato. Se necessario, è possibile selezionare un vassoio diverso dal pannello comandi della copiatrice. NOTA:Per ulteriori dettagli consultare la Guida alle funzioni della copiatrice. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-13 Italiano Modalità vassoio lavori multipli L'unità vassoio lavori multipli è un dispositivo opzionale. Le stampe o le copie possono essere consegnate a uno specifico vassoio per lavori multipli. Questa opzione si rivela estremamente utile quando più utenti utilizzano la copiatrice come stampante. I documenti stampati di ogni utente vengono consegnati al vassoio lavoro selezionato. È consentito utilizzare i formati carta seguenti:

Carta normale (80 g/m2): da A3 a B6R o Folio, da 11 x 17" a 8 1/2 x 11" Carta riciclata (80 g/m2): A3, A4, A4R, 11 x 17", 11 x 8 1/2" e 8 1/2 x 11" Carta colorata (80 g/m2): A4, A4R, 8 1/2 x 11" e 11 x 8 1/2" NOTA: il numero massimo di copie che possono essere impilate in ogni vassoio lavoro dipende dal formato carta utilizzato per la copia. Per ulteriori informazioni, vedere Unità vassoio lavori multipli (opzionale) a pagina 5-33.

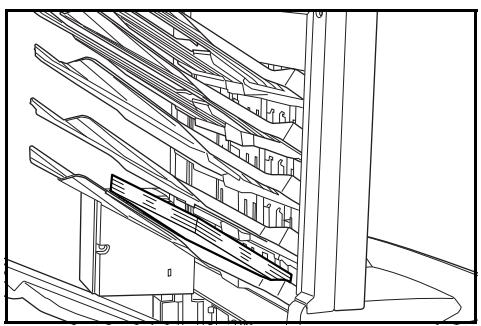

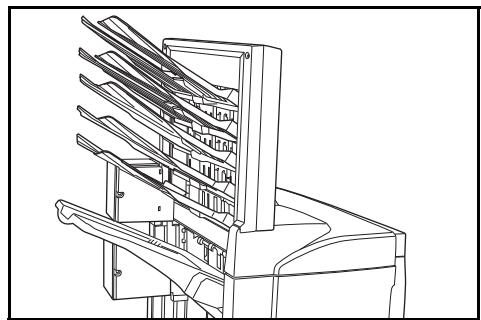

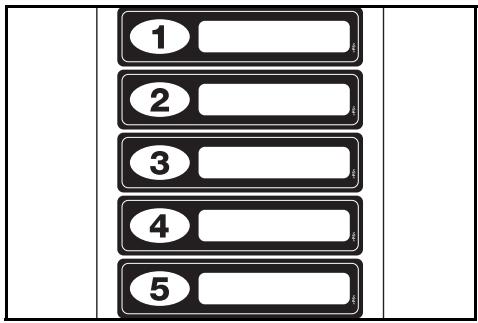

Scrivere il nome dell'utente a cui è assegnato ogni vassoio lavoro usando le etichette fornite.

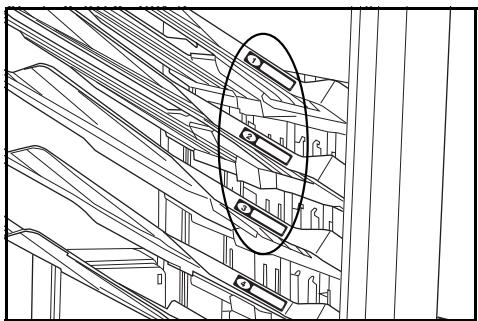

Attaccare le etichette ai vassoi lavoro, nella posizione indicata nella figura. I vassoi a cui vanno applicate le etichette sono i numeri 1, 2, 3, 4 e 5 partendo dall'alto. 5-14

Usare l'applicazione del proprio computer per selezionare un vassoio lavoro compreso tra 1 e 5.

Selezionare il formato carta, le pagine da stampare e il numero di esemplari richiesto. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

Stampare il lavoro. Le stampe verranno consegnate al vassoio lavoro selezionato.

Alla fine del lavoro, prelevare le copie dal vassoio lavoro. NOTA: per selezionare il vassoio richiesto direttamente dalla copiatrice, consultare la Guida alle funzioni della copiatrice. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-15 Italiano Manutenzione Caricamento dei punti Il finisher è dotato di due contenitori delle cartucce pinzatrice: A e B. La procedura per caricare i punti è la stessa per ogni contenitore. Quando compare un messaggio che avverte che i punti sono esauriti, è necessario caricare i punti nell'apposito contenitore (o in entrambi). NOTA: se l'unità pinzatrice esaurisce i punti, rivolgersi al proprio rappresentante del servizio di assistenza clienti oppure contattare la sede in cui è stato effettuato l'acquisto. 5-16

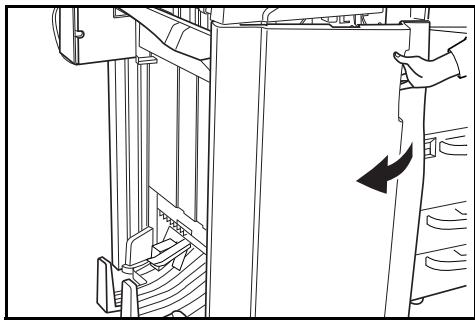

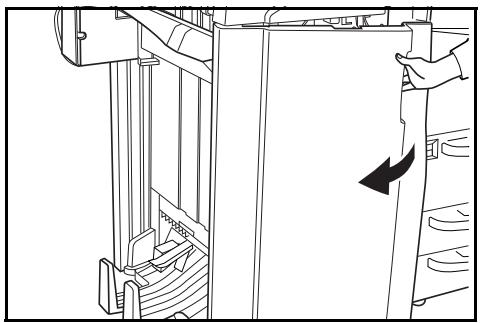

Afferrare la maniglia del pannello anteriore e aprire il pannello.

Ruotare la leva (G3) verso destra e rimuovere il vassoio interno.

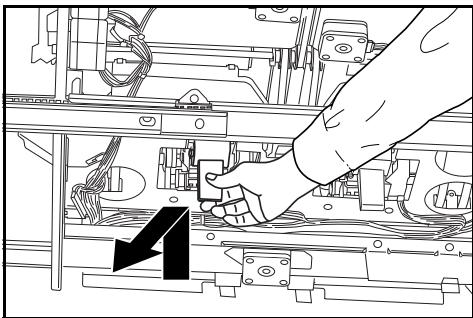

Sollevare il contenitore della cartuccia pinzatrice ed estrarlo.

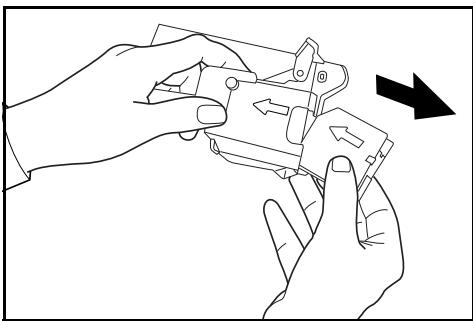

Rimuovere la cartuccia pinzatrice vuota dal contenitore. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

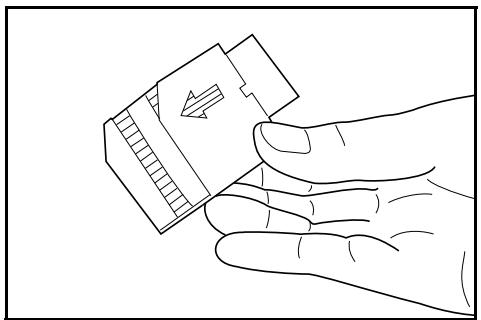

Estrarre la nuova cartuccia pinzatrice dall'involucro.

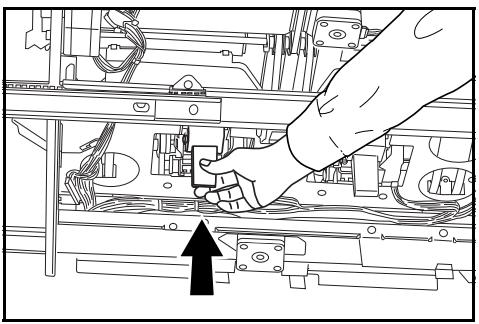

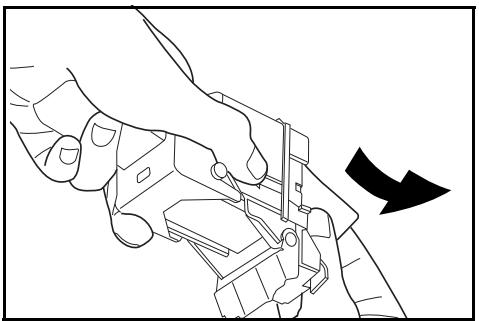

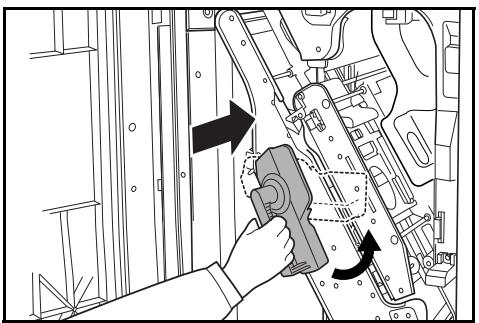

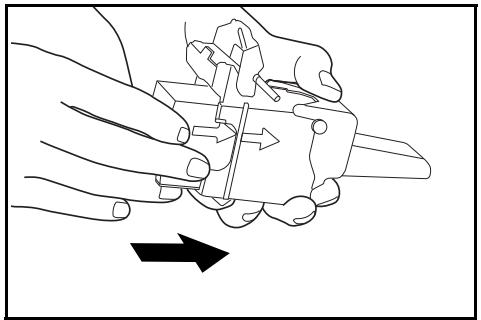

Tenendo il contenitore in una mano e la cartuccia pinzatrice nell'altra, inserire la cartuccia nel contenitore. Accertarsi di aver rispettato la direzione di inserimento. Entrambe le frecce devono puntare nella stessa direzione.

Verificare che la nuova cartuccia sia inserita completamente nel contenitore quindi staccare la striscia di carta adesiva.

Inserire nuovamente il contenitore nel suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

Riposizionare il vassoio interno, portare la leva in su, chiudere il coperchio. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-17 Italiano Svuotamento del contenitore degli scarti della perforatrice Quando il contenitore degli scarti della perforatrice è pieno, viene visualizzato un messaggio che avverte che è ora di vuotare il contenitore. Durante questa procedura, lasciare l'interruttore principale della copiatrice in posizione di ACCESO ( | ). 5-18

Afferrare la maniglia del pannello anteriore e aprire il pannello.

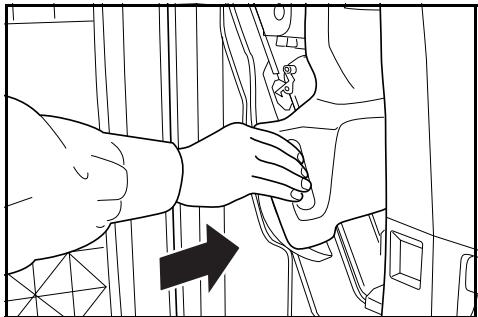

Afferrare la maniglia del contenitore degli scarti della perforatrice ed estrarre il contenitore dal finisher.

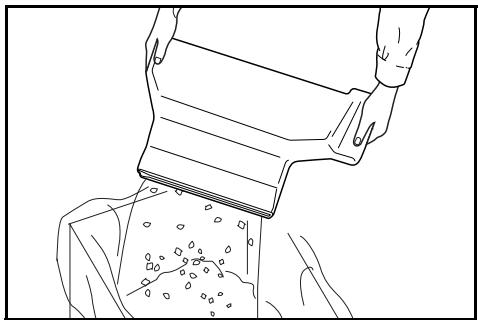

Liberarsi degli scarti della perforatrice in modo appropriato.

Inserire nuovamente il contenitore degli scarti della perforatrice. Allineare il contenitore con le guide del finisher.

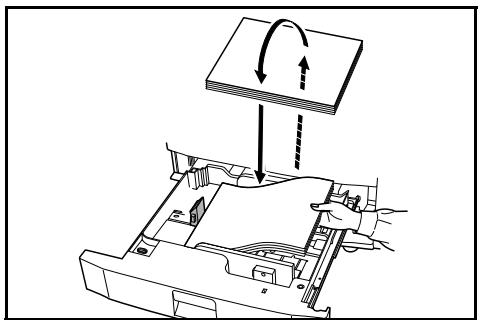

Chiudere il pannello anteriore. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano Risoluzione dei problemi Generali Se i fogli in uscita non sono piani o sono impilati in modo non uniforme, rovesciare la carta nel cassetto e ricaricarla. Se le copie sono ondulate, vedere Copie arricciate a pagina 5-29. Se si verifica un inceppamento carta, accertarsi che la guida laterale del cassetto sia regolata in base al formato della carta. Eliminazione degli inceppamenti carta Durante la procedura di eliminazione degli inceppamenti, lasciare l'interruttore principale in posizione di ACCESO ( | ). Aprire il pannello della copiatrice e ruotare la manopola A1 verso sinistra almeno 20 volte prima di passare alla procedura di eliminazione degli inceppamenti vera e propria. Una volta eliminato l'inceppamento, il pannello comandi della copiatrice visualizzerà nuovamente lo stato e le impostazioni in vigore prima dell'inceppamento. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-19 Italiano Inceppamento carta nella sezione di raccordo Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di raccordo tra il finisher e la copiatrice.

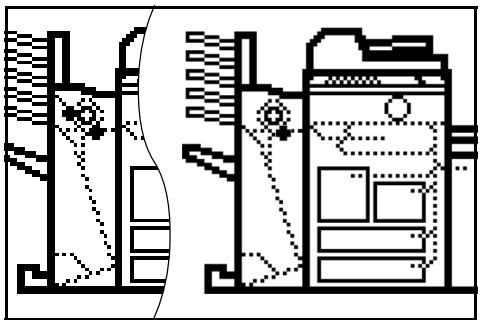

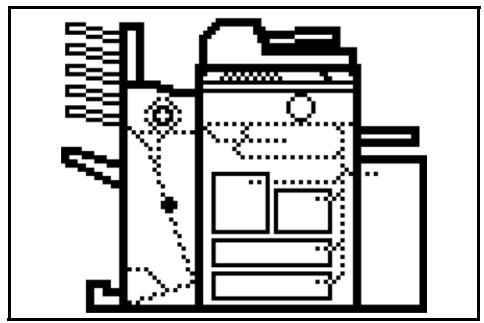

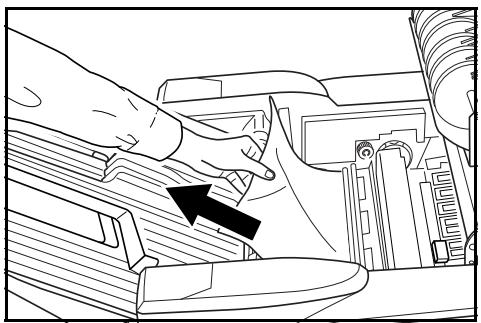

Aprire il pannello superiore ed eliminare la carta inceppata. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente. Se è presente l'unità di perforazione opzionale, verificare che la freccia del selettore di regolazione punti tra le scanalature del corpo principale dell'unità di perforazione.

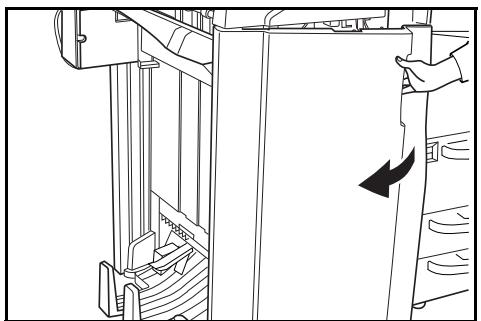

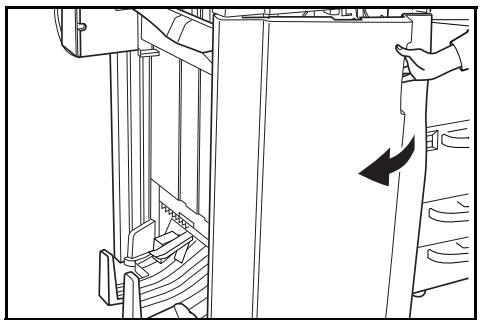

Afferrare la maniglia del pannello anteriore e aprire il pannello.

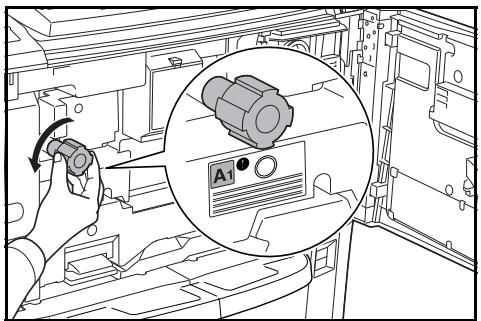

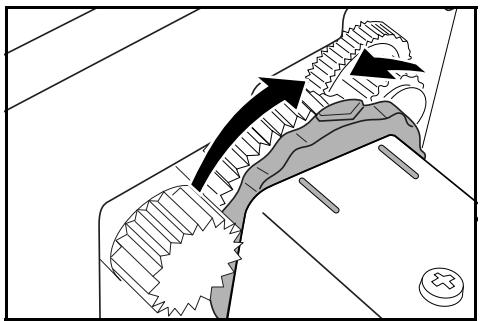

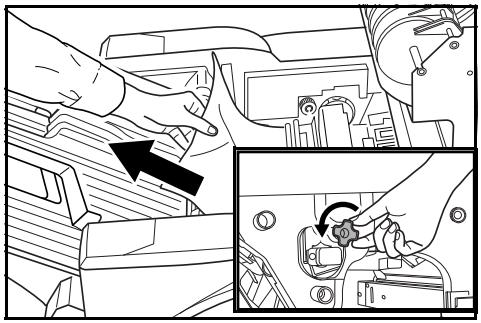

Ruotare la manopola del nastro trasportatore (G1) in modo che la carta venga spostata in un punto in cui è più facile afferrarla. Rimuovere la carta. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente. 5-20 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

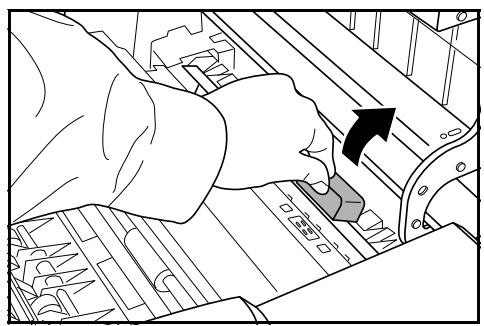

Sollevare la leva della guida superiore della sezione di raccordo e afferrare la carta inceppata. Chiudere la leva della guida superiore e il pannello superiore.

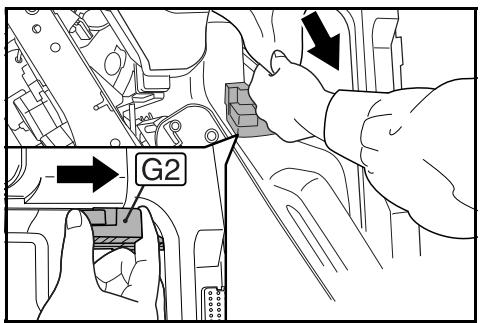

Tenere premuta la leva della guida inferiore della sezione di raccordo (G2) e aprire. Chiudere la guida inferiore.

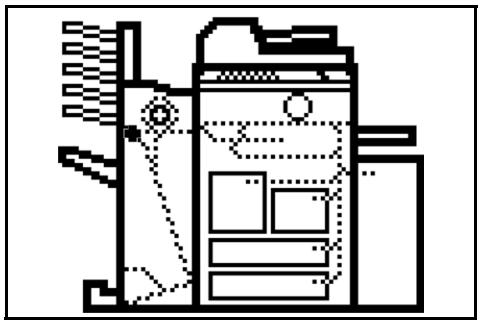

Chiudere il pannello anteriore. Inceppamento carta nel vassoio A Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio A.

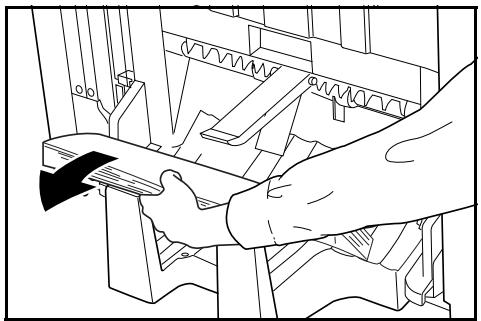

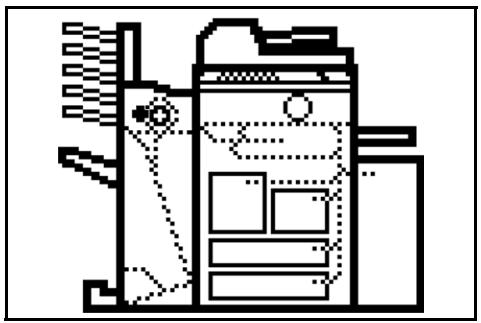

Sollevare e aprire il vassoio B.

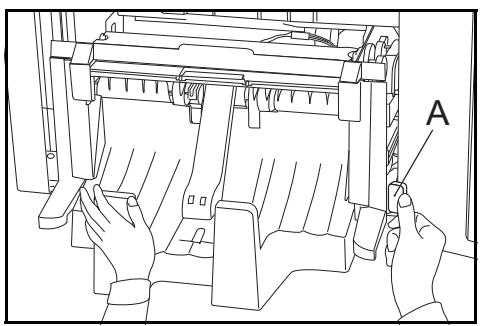

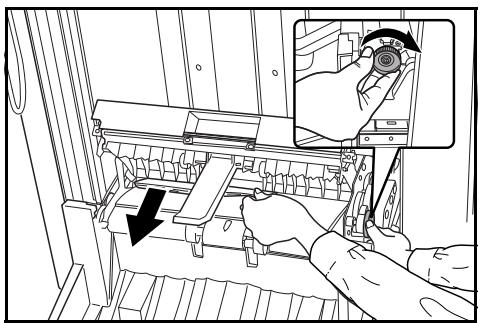

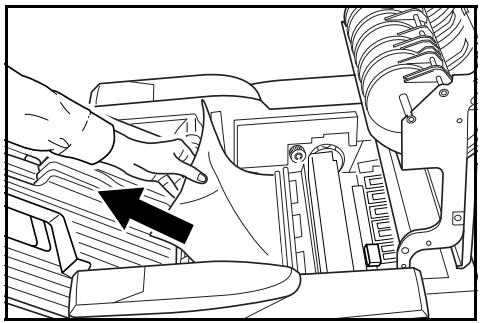

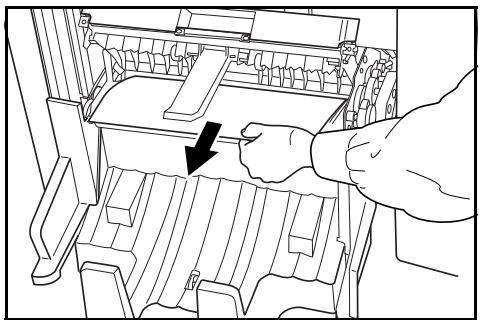

Se la carta inceppata è visibile dalla fessura di espulsione, estrarre i fogli senza strapparli tirandoli nella direzione di uscita. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-21 Italiano Inceppamento carta nel vassoio B Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio B.

Se la carta inceppata è visibile dalla fessura di espulsione, estrarre i fogli senza strapparli tirandoli nella direzione di uscita. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente. 5-22

Aprire il pannello superiore ed eliminare la carta inceppata.

Chiudere il pannello superiore. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano Inceppamento carta nella sezione di trasporto Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso il vassoio interno.

Sollevare e aprire il vassoio B.

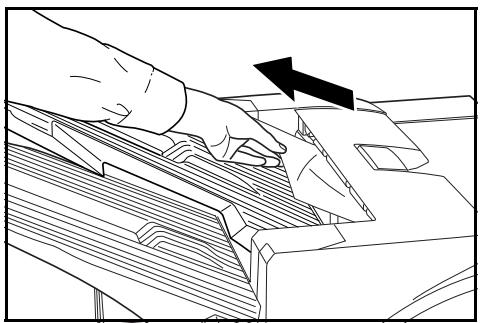

Se la carta inceppata è visibile dalla fessura di espulsione, estrarre i fogli senza strapparli tirandoli nella direzione di uscita. Se non si riesce ad eliminare con facilità la carta inceppata, passare al punto seguente.

Afferrare la maniglia del pannello anteriore e aprire il pannello.

Ruotare la leva (G3) verso destra e rimuovere il vassoio interno. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-23 Italiano 5-24

Tenendo premuta la leva di rilascio del vassoio interno (G4) aprire il vassoio interno.

Rimuovere la carta inceppata.

Tenendo premuta la leva di rilascio del vassoio interno (G4) chiudere il vassoio interno.

Spingere verso il basso il telaio per bloccare il vassoio interno.

Riposizionare il vassoio interno, portare la leva in su, chiudere il coperchio.. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano Inceppamento carta nell'unità vassoio lavori multipli Se si verifica un inceppamento nell'unità vassoio lavori multipli, eseguire la procedura seguente per rimuovere la carta inceppata.

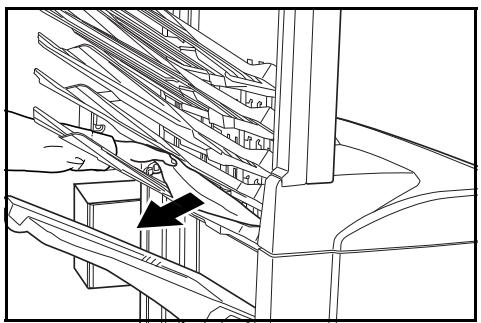

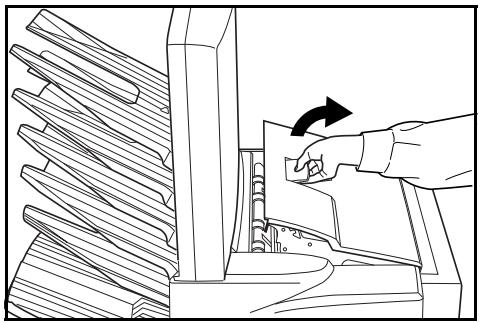

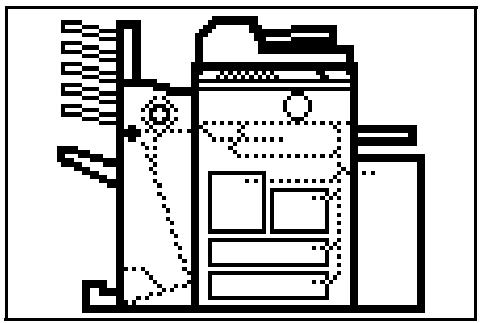

Se è presente carta inceppata in uno dei vassoi lavoro, eliminare i fogli senza strapparli.

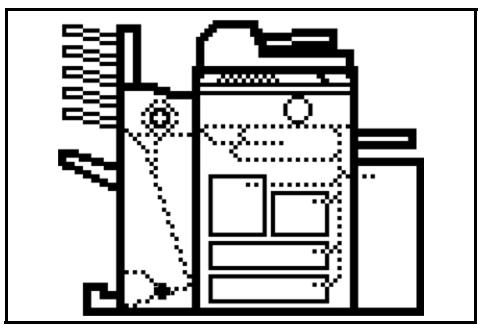

Se non si riesce ad eliminare con facilità la carta inceppata, aprire il pannello superiore del finisher ed estrarre la carta inceppata. Per ulteriori informazioni, vedere Inceppamento carta nella sezione di raccordo a pagina 5-20. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-25 Italiano Inceppamento carta nell'unità di piegatura centrale Sezione di trasporto Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di trasporto verso l'unità di piegatura centrale. 5-26

Afferrare la maniglia del pannello anteriore e aprire il pannello.

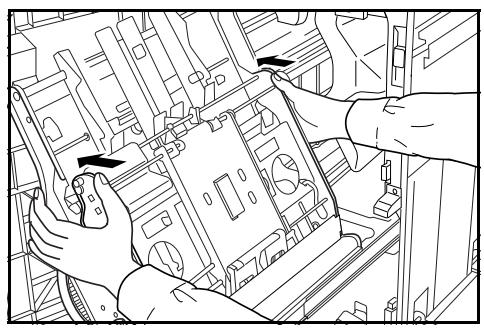

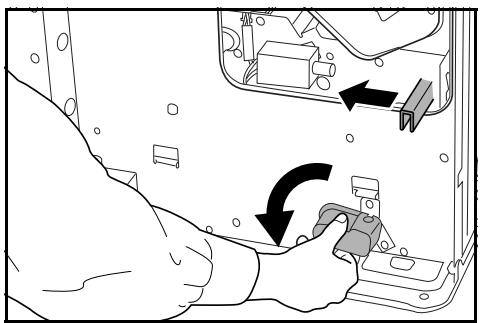

Ruotare la leva di rilascio dell'unità (G6) e, tenendo premuta la maniglia di rilascio dell'unità (G7), spostare l'unità di piegatura centrale nella direzione di uscita della carta.

Se la carta inceppata è visibile da sotto il vassoio interno, rimuovere la carta inceppata.

Se la carta inceppata si trova dentro il vassoio interno, eliminare l'inceppamento seguendo le istruzioni della pagina 5-23. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

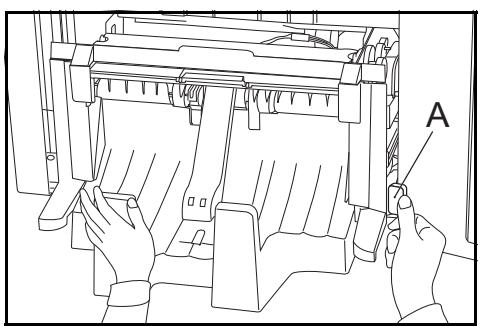

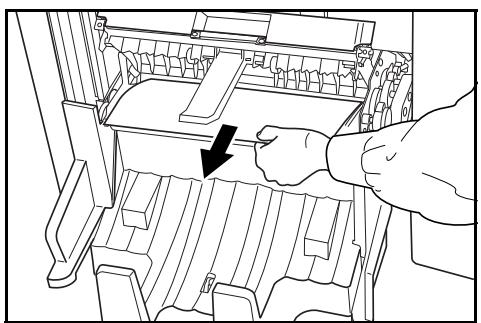

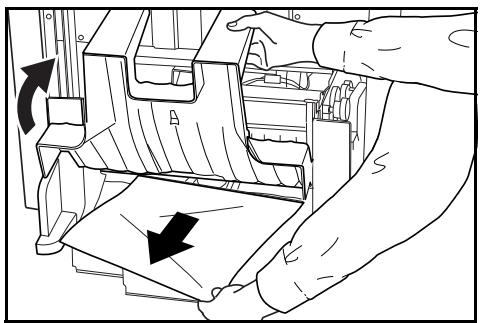

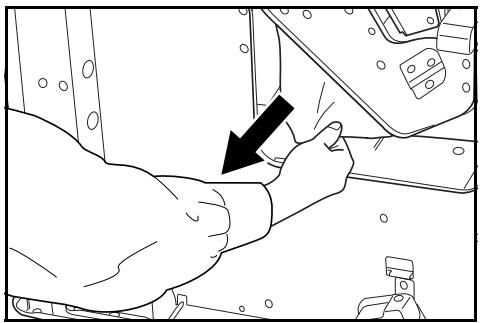

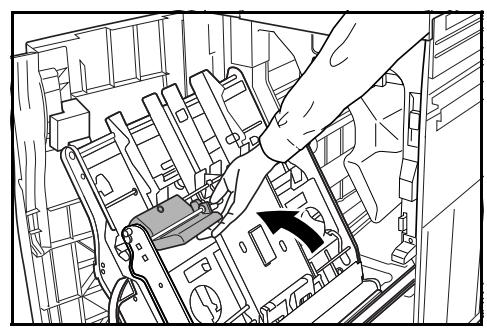

Tenere premuta la leva della guida del nastro di trasporto per aprire la guida ed eliminare la carta inceppata.

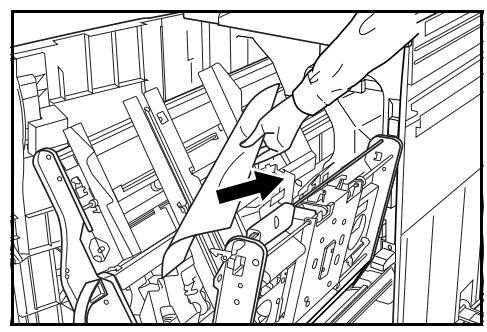

Sollevare e aprire il pannello di impilatura ed eliminare la carta inceppata. Abbassare il pannello di impilatura.

Chiudere la guida del nastro di trasporto. Inserire l'unità di piegatura centrale nella sua posizione originale tenendo premuto il pulsante A dell'unità stessa.

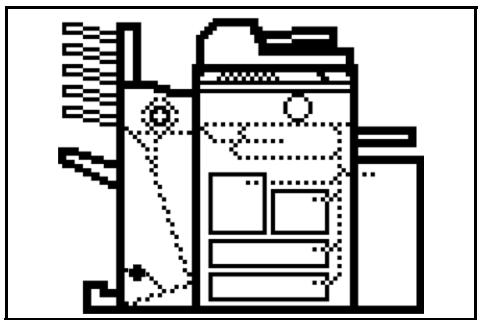

Chiudere il pannello anteriore. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-27 Italiano Sezione di espulsione Se sul pannello comandi della copiatrice compare questa illustrazione, significa che si è verificato un inceppamento nella sezione di espulsione dell'unità di piegatura centrale.

Afferrare la maniglia del pannello anteriore e aprire il pannello.

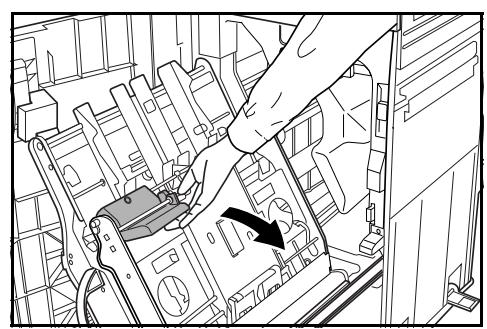

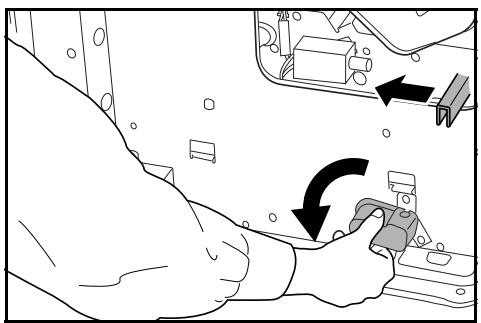

Ruotare la leva di rilascio dell'unità (G6) e, tenendo premuta la maniglia di rilascio dell'unità (G7), spostare l'unità di piegatura centrale nella direzione di uscita della carta.

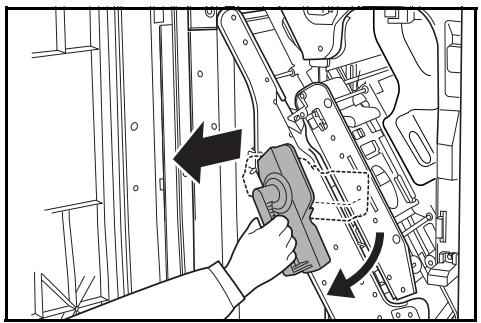

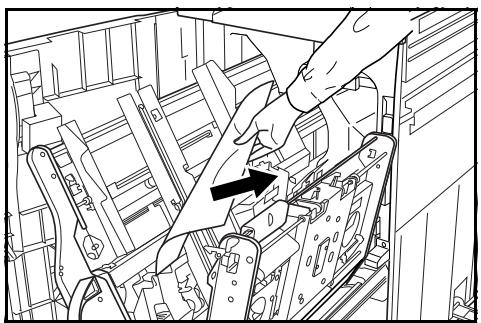

Tenere premuta la leva della guida del nastro di trasporto per aprire la guida ed eliminare la carta inceppata.

Se non si riesce ad eliminare con facilità la carta inceppata, ruotare la manopola del nastro trasportatore in modo che la carta venga spostata in un punto in cui è più facile afferrarla. Rimuovere la carta. 5-28 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

Chiudere la guida del nastro di trasporto e spingere l'unità di piegatura centrale nella posizione originale tenendo premuto il pulsante A dell'unità di piegatura centrale.

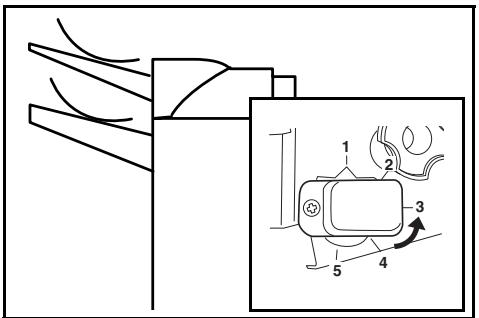

Chiudere il pannello anteriore. Copie arricciate Se le copie in uscita sono arricciate, tirare leggermente il regolatore del rullo di pressione (G5) e ruotarlo in modo da portarlo in corrispondenza di uno dei cinque fori.

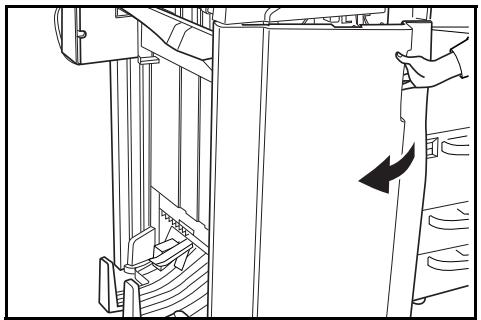

Afferrare la maniglia del pannello anteriore e aprire il pannello.

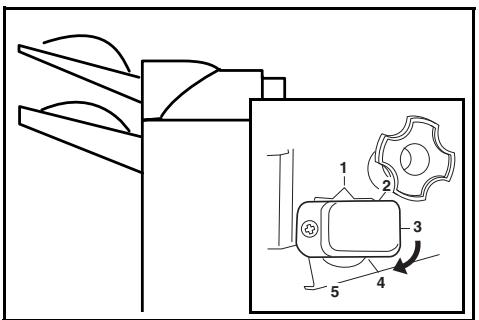

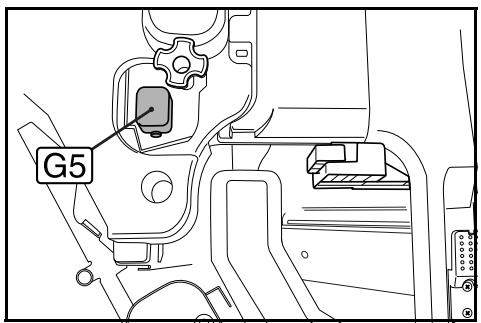

Se le copie in uscita appaiono ondulate verso il basso quando non si usa la modalità di fascicolazione, ruotare il regolatore del rullo di pressione (G5) verso un numero più alto.

Se le copie in uscita appaiono ondulate verso l'alto quando non si usa la modalità di fascicolazione, ruotare il regolatore del rullo di pressione (G5) verso un numero più basso.

Una volta terminata la regolazione, chiudere il pannello anteriore. Eliminazione di un inceppamento della pinzatrice Il finisher è dotato di due contenitori delle cartucce pinzatrice: A e B. La procedura per eliminare i punti inceppati è la stessa per ogni contenitore. 5-30

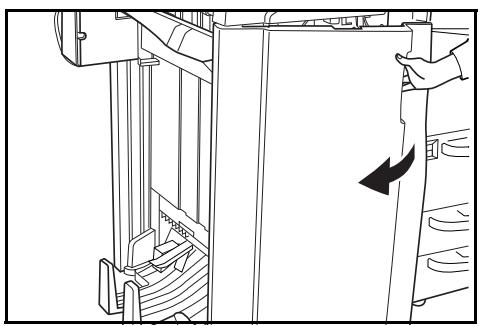

Afferrare la maniglia del pannello anteriore e aprire il pannello.

Ruotare la leva (G3) verso destra e rimuovere il vassoio interno.

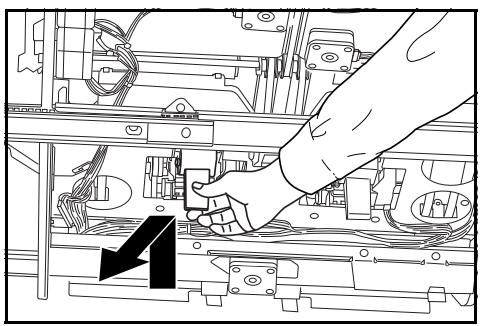

Sollevare il contenitore della cartuccia pinzatrice ed estrarlo.

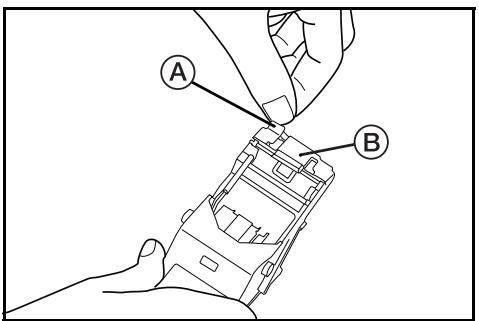

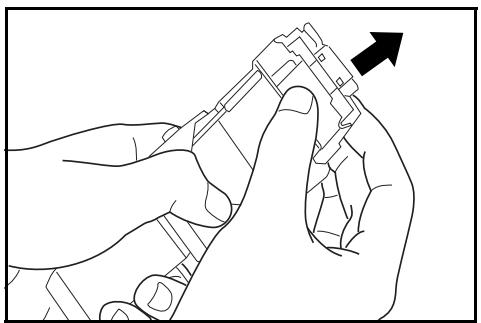

Premere sulla linguetta (A) della piastra anteriore del contenitore della cartuccia pinzatrice per aprire la piastra del pannello (B). DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano

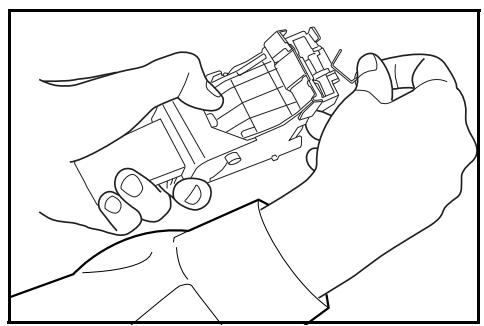

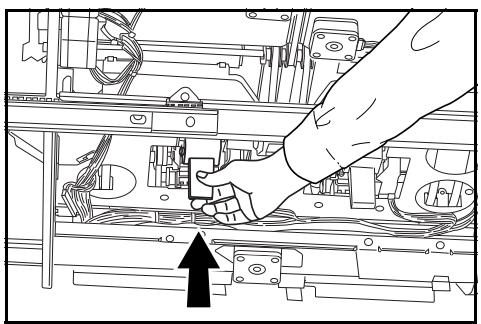

Eliminare i punti inceppati dalla punta della cartuccia pinzatrice.

Abbassare la piastra del pannello del contenitore della cartuccia pinzatrice riportandola alla posizione originale.

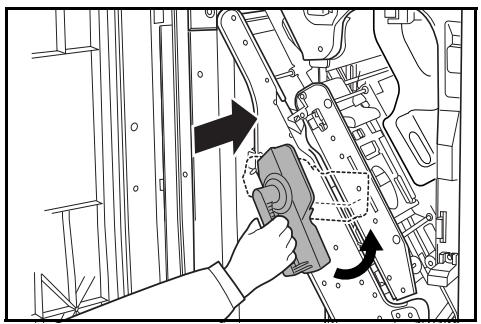

Inserire nuovamente il contenitore nel suo alloggiamento. Quando il contenitore raggiunge la posizione corretta, si avverte un clic.

Riposizionare il vassoio interno, portare la leva in su, chiudere il coperchio. DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-31 Italiano Specifiche NOTA: le specifiche sono soggette a modifica senza preavviso. Elemento Descrizione Tipo Modello a pavimento Numero di vassoi

Capacità vassoi (carta da 80 g/m2) Vassoio A A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 1500 fogli A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 3000 fogli Vassoio B A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R, Folio, 11 x 17", 8 1/2 x 14" (Legal), 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 200 fogli Dimensioni (L x P x A) 796 mm x 640 mm x 1070 mm 31 5/16" x 25 3/16" x 43 1/3" Peso Circa 73 Kg (161,6 libbre) Disturbo Unità pinzatrice 70 dB(A) Capacità di pinzatura A3, B4, 11 x 17", 8 1/2 x 14" (Legal): 30 fogli A4, A4R, B5, 8 1/2 x 11" (Letter), 11 x 8 1/2": 50 fogli Unità di perforazione (opzionale) 5-32 Capacità di impilatura - A3, B4, 11 x 17", 8 1/2 x 14" (Legal) Pinzatura 2 - 4 fogli: 150 serie Pinzatura 5 - 10 fogli: 100 serie Pinzatura 11 - 30 fogli: 50 serie Capacità di impilatura - A4, A4R, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2" Pinzatura 2 - 4 fogli: 150 serie Pinzatura 5 - 10 fogli: 100 serie Pinzatura 11 - 30 fogli: 50 serie Pinzatura 31 - 50 fogli: 3000 fogli Formati carta A3, B4, A4, A4R, B5, B5R, A5R, Folio, 11 x 17", 8 1/2 x 14" (Legal) 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2" DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO Italiano Elemento Unità vassoio lavori multipli (opzionale) Unità di piegatura centrale (opzionale) Descrizione Numero di vassoi

1 - 16 (1 solo foglio non viene pinzato)

Capacità massima per impilatura Serie con massimo 5 copie: 30 serie Serie con 6 - 10 copie: 20 serie Serie da 11 - 16 copie: 10 serie A4, A4R, B5, B5R, A5R, B6R, Folio, 8 1/2 x 11" (Letter), 11 x 8 1/2", 5 1/2 x 8 1/2": 150 fogli DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO 5-33 Italiano 5-34 DF-650(B), MT-1(B), BF-1(B), PH-4(A) E PH-4C GUIDA DI FUNZIONAMENTO
