MANUALE UTENTE DF-730 KYOCERA

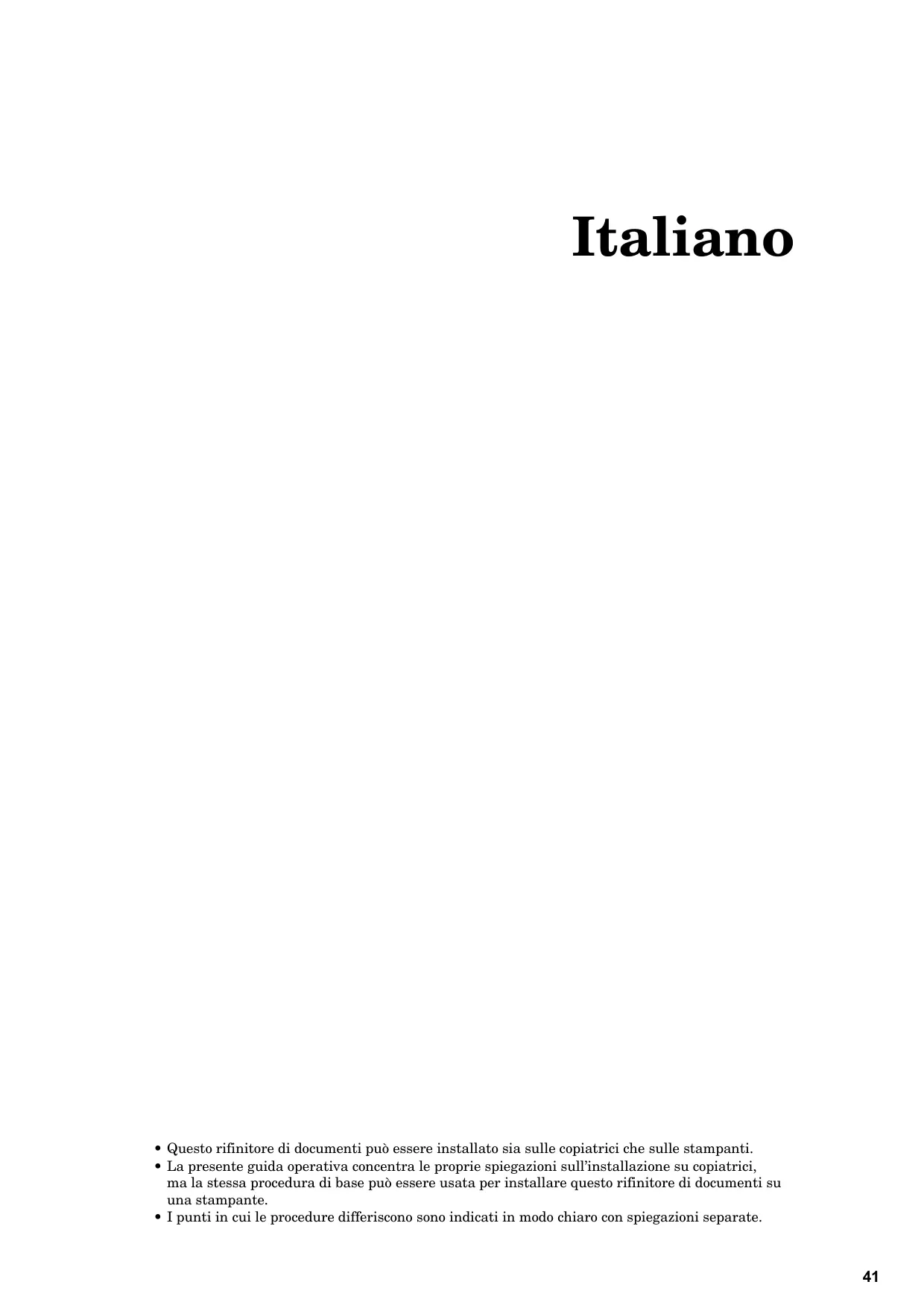

• Questo rifinitore di documenti può essere installato sia sulle copiatrici che sulle stampanti.
• La presente guida operativa concentra le proprie spiegazioni sull’installazione su copiatrici, ma la stessa procedura di base può essere usata per installare questo rifinitore di documenti su una stampante.
• I punti in cui le procedure differiscono sono indicati in modo chiaro con spiegazioni separate.

PRIMA DELL’USO, leggere sempre, attentamente e fino in fondo, questa guida operativa. Una volta letta, conservarla in buone condizioni, insieme alla guida operativa della propria copiatrice (o stampante, come appropriato). Far riferimento alla guida operativa della propria copiatrice (o stampante, come appropriato) per informazioni in merito al servizio di assistenza del prodotto. Il simbolo indica che il paragrafo comprende informazioni su operazioni vietate. All’interno del simbolo vengono indicate le specifiche operazioni vietate............. [Avvertenza di operazione vietata] I paragrafi di questa guida operativa e le parti di questo prodotto contrassegnate da simboli costituiscono avvertenze di sicurezza intese a proteggere l’utente, le altre persone e gli oggetti circostanti, oltre a garantire un uso corretto e sicuro del prodotto. I simboli e i rispettivi significati sono indicati più sotto............. [Vietato smontare] Il simbolo z indica che il paragrafo comprende informazioni sulle operazioni che devono essere compiute. All’interno del simbolo è indicata l’operazione specifica da compiere. PERICOLO: Un’insufficiente attenzione a questi punti o una loro scorretta applicazione possono con grande probabilità provocare ferite gravi con conseguenze anche mortali............. [Allarme relativo ad operazione necessaria] AVVISO: Un’insufficiente attenzione a questi punti o una loro scorretta applicazione potrebbero provocare ferite gravi con conseguenze anche mortali............. [Rimuovere la spina dalla presa di corrente] CAUTELA: Un’insufficiente attenzione a questi punti o una loro scorretta applicazione possono causare ferite alle persone o danni alle parti meccaniche............. [Collegare sempre il prodotto ad una presa a terra] Simboli Il simbolo indica che il paragrafo comprende delle avvertenze di sicurezza. All’interno del simbolo sono indicati i punti specifici cui prestare attenzione. Nel caso le avvertenze di sicurezza della nostra guida operativa fossero illeggibili, o in caso di mancanza della guida stessa, rivolgersi al servizio di assistenza per averne una copia sostitutiva (a pagamento)............. [Avvertenza generale] INDICE PRECAUZIONI PER L’INSTALLAZIONE ................ PRECAUZIONI PER L’USO ....................................... Nomi delle parti ................................................................. Precauzioni......................................................................... Tipi di modalità [copiatrice] .............................................. Fascicolazione: Attivata .......................................... Fascicolazione: Disattivata ..................................... Cucitura ................................................................... Tipi di modalità [stampante]............................................. Espulsione di spostamento lavori ........................... Cucitura ................................................................... Localizzazione guasti......................................................... Gestione di un inceppamento della carta ............... Caricamento dei punti metallici ............................. Gestione di un inceppamento dei punti metallici .. Specifiche............................................................................

PRECAUZIONI PER L’INSTALLAZIONE

Condizioni ambientali CAUTELA Evitare di collocare questo prodotto su superfici instabili o non perfettamente orizzontali, perché ciò potrebbe provocarne la caduta con conseguenti ferite alle persone o danni al prodotto. ......................................... Sacchi di plastica AVVISO Tenere lontano dai bambini i sacchi di plastica utilizzati per questo prodotto. La plastica può aderire a naso e bocca causandone il soffocamento. ........................ Evitare di collocare questo prodotto presso radiatori, apparecchi di riscaldamento, fonti di calore in genere, o vicino a materiali infiammabili, onde evitare il rischio d’incendio. ..................................................... Altre precauzioni Condizioni ambientali non idonee possono influire sulla sicurezza di funzionamento e sulle prestazioni del prodotto. Installare in un locale munito d’impianto di aria condizionata (temperatura ambiente consigliata: circa 22°C, umidità: circa 60%) e, nello scegliere dove collocarlo, evitare i luoghi seguenti:

• Evitare di collocarlo presso finestre o dove sia esposto alla luce diretta del sole.
• Evitare gli ambienti soggetti a vibrazioni.
• Evitare gli ambienti soggetti a forti sbalzi di temperatura.
• Evitare l’esposizione diretta a correnti di aria calda o fredda.

Precauzioni consigliate nell’utilizzo di questo prodotto AVVISO NON appoggiare sopra o vicino a questo prodotto oggetti di metallo o contenitori di acqua (vasi di fiori, vasi di piante, tazze, ecc.). La caduta di acqua nell’unità potrebbe causare incendi o scossa elettrica. .............. NON danneggiare, rompere o cercare di riparare la linea di segnale. NON posizionare oggetti pesanti sulla linea di segnale, non tirarla, non piegarla inutilmente, non provocare altri tipi di danni. Ne potrebbero conseguire incendi o scossa elettrica. ......... NON tentare MAI di riparare o smontare questo prodotto o le sue parti onde evitare rischi d’infortunio, incendi o scossa elettrica. ....................................................... Se questo prodotto dovesse surriscaldarsi, o emettesse fumo o cattivo odore, o in caso di qualunque altra situazione anomala, c’è pericolo d’incendio o scossa elettrica. Spegnere ({) immediatamente l’interruttore principale della copiatrice o della stampante, rimuovere la spina di alimentazione della copiatrice o della stampante dalla presa a muro e contattare il servizio di assistenza. Se in questo prodotto dovesse cadere un oggetto che può danneggiarlo (graffette, acqua, altri liquidi ecc.), spegnere ({) immediatamente l’interruttore principale della copiatrice o della stampante. Quindi rimuovere la spina di alimentazione elettrica della copiatrice o della stampante dalla presa a muro per evitare pericoli d’incendio o scossa elettrica e contattare il servizio di assistenza. La mancata osservanza di queste precauzioni risulta in un pericolo d’incendio o scossa elettrica. ............................................ Rivolgersi SEMPRE al servizio di assistenza per la manutenzione e la riparazione delle parti interne. ................................................

CAUTELA Per motivi di sicurezza, posizionare SEMPRE l’interruttore principale della copiatrice o della stampante su ({) e rimuovere la spina di alimentazione elettrica della copiatrice o della stampante dalla presa a muro quando si eseguono le operazioni di pulizia su questo prodotto............................. NON toccare il vassoio di espulsione quando il prodotto è in funzione, dal momento che esiste il pericolo di ferirsi. ............................ Se all’interno di questo prodotto dovesse accumularsi della polvere c’è pericolo d’incendio o di altri problemi. Si raccomanda pertanto di consultarsi con il servizio di assistenza per quanto riguarda la pulizia delle parti interne. Questa operazione è particolarmente efficace prima della stagione ad alta umidità. Si raccomanda di consultare il servizio di assistenza anche per un preventivo di spesa per la pulizia delle parti interne del prodotto. ......................................................... Altre precauzioni NON appoggiare oggetti pesanti su questo prodotto, né provocare altri danni al prodotto. Contattare il servizio di assistenza prima di spostare o sollevare il prodotto. NON toccare parti elettriche quali i connettori o le schede a circuiti stampati. Potrebbero essere danneggiate dall’elettricità statica. NON tentate di compiere operazioni non descritte in questa guida operativa. Nomi delle parti (2) (1) (5) (4) (3) (7) (6) (1) Vassoio di espulsione Copie e stampe verranno espulse su questo vassoio. (2) Estensione del vassoio di espulsione Estrarre questa estensione quando si desidera copiare o stampare su carta di formato B4 o A3. (3) Pulsante di rilascio del rifinitore Premere questo pulsante quando si desidera separare il rifinitore di documenti dalla copiatrice (o dalla stampante). (4) Coperchio dell’unità d’inversione Aprire questo coperchio se si verifica un inceppamento della carta all’interno del rifinitore di documenti. (5) Coperchio superiore Aprire questo coperchio se si verifica un inceppamento della carta all’interno del rifinitore di documenti. (6) Coperchio della cucitrice Aprire questo coperchio quando si desidera caricare i punti metallici. (7) Supporto dei punti metallici La cartuccia dei punti metallici è installata qui. Estrarre questo supporto quando si desidera caricare i punti metallici.

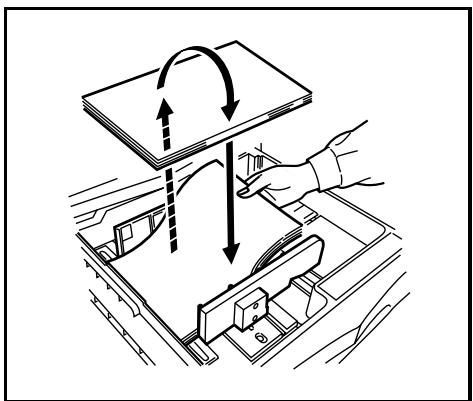

• Se le copie finite o le stampe risultano incurvate o impilate in modo non uniforme, girare la carta nel cassetto e caricarla di nuovo.

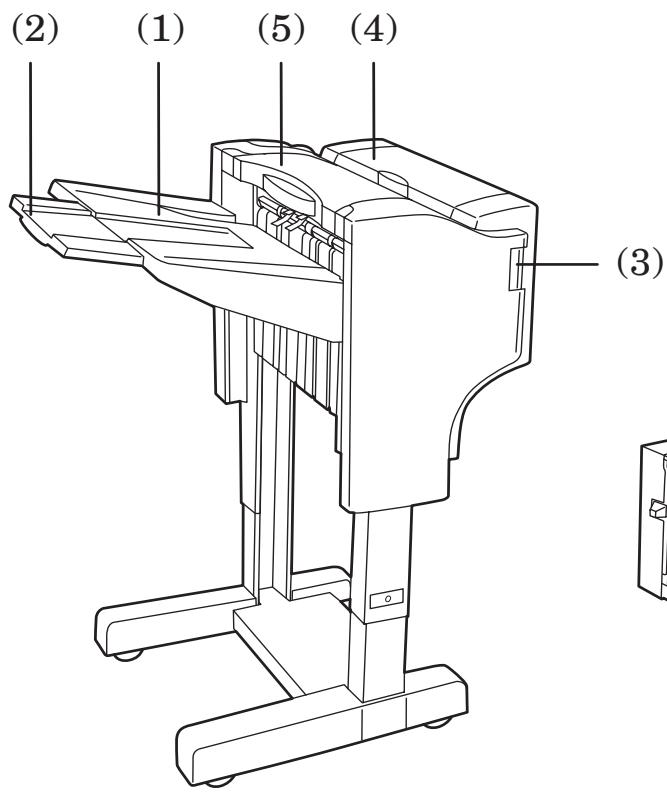

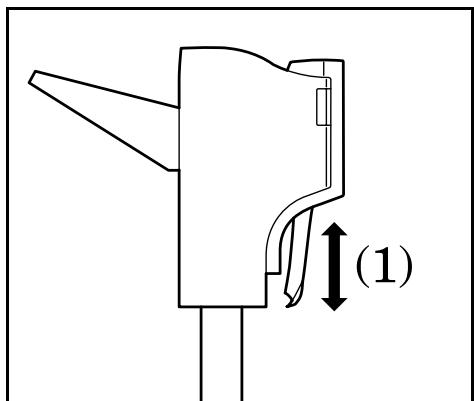

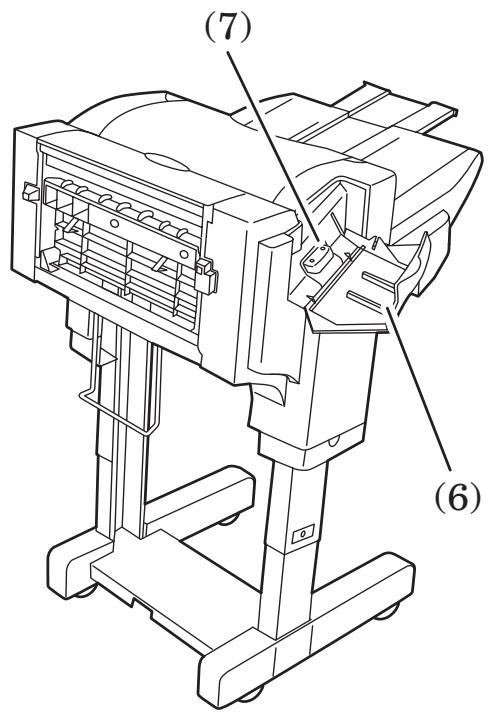

• Mentre il rifinitore di documenti sta girando la copia o la stampa, quel foglio sarà visibile (come illustrato in (1) nella figura). Non tentare MAI di prendere la carta a questo punto.

Tipi di modalità [copiatrice]

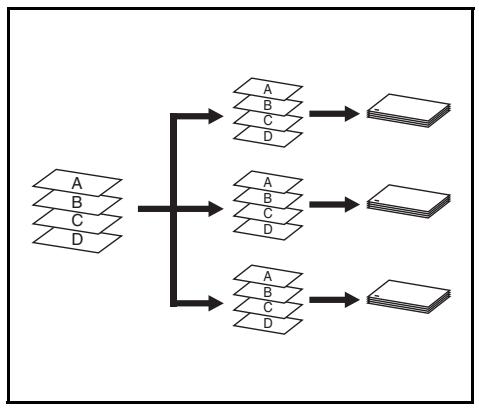

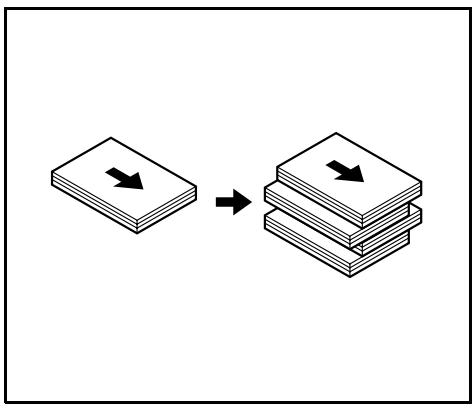

Cucitura Questa modalità fascicola automaticamente e quindi cuce con un punto metallico ciascun gruppo di copie.

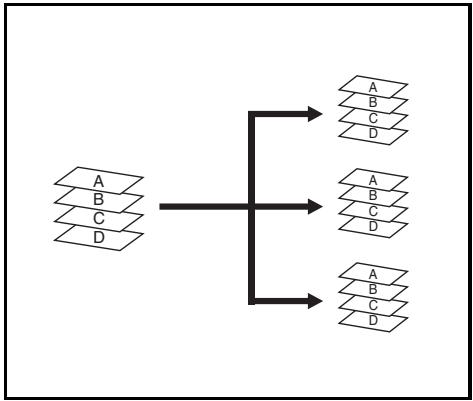

Fascicolazione: Attivata Questa modalità ordina automaticamente le copie eseguite da originali a più pagine in gruppi identici.

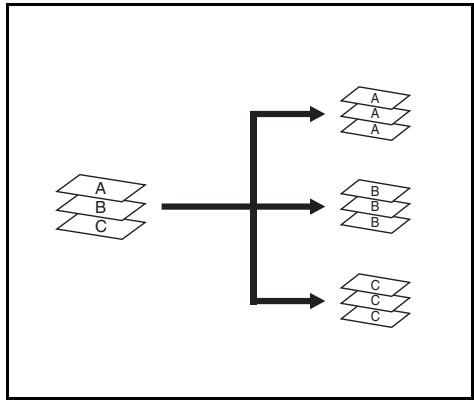

Fascicolazione: Disattivata Questa modalità raggruppa automaticamente le copie eseguite da originali a più pagine, con tutte le copie eseguite da un unico originale raggruppate in un solo gruppo.

Tipi di modalità [stampante] Espulsione di spostamento lavori Cucitura Localizzazione guasti Gestione di un inceppamento della carta

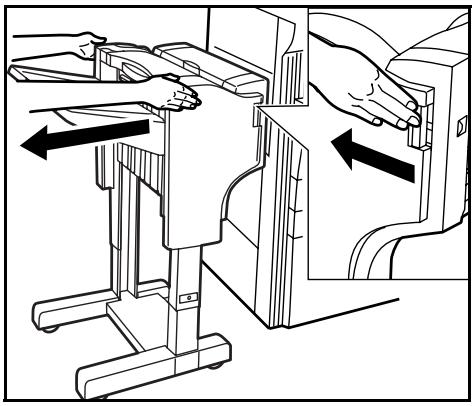

1. Premere il pulsante di rilascio del

rifinitore per estrarre il rifinitore di documenti dalla copiatrice (o dalla stampante). (Inceppamento della carta, caricamento dei punti metallici e inceppamento dei punti metallici) Questa modalità sposta automaticamente ciascun gruppo di stampe verso destra e sinistra per separare ciascun singolo gruppo in modo che sia sfalsato. Se si verifica un inceppamento della carta, l’operazione si arresterà e sul pannello operativo della copiatrice (o sul display dei messaggi della stampante) comparirà un’indicazione della causa dell’inceppamento. Questo modo cuce automaticamente ciascun gruppo di stampe. (A)

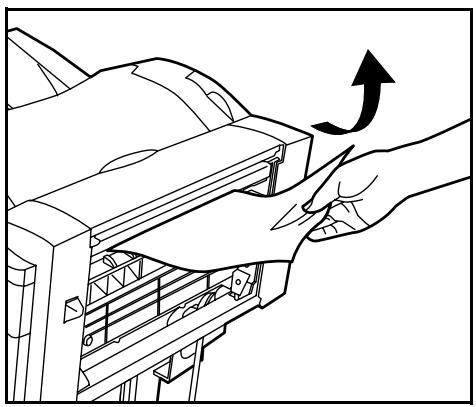

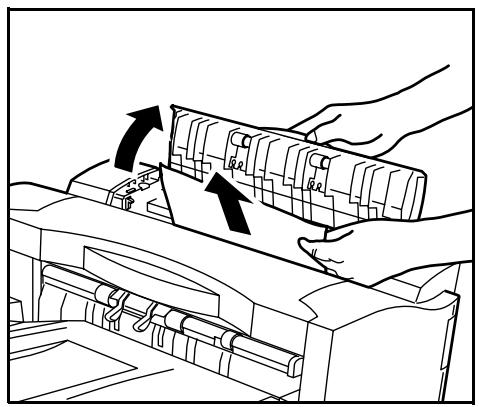

2. Rimuovere tutta la carta inceppata qui.

3. Aprire il coperchio dell’unità d’inversione

e rimuovere tutta la carta inceppata all’interno del coperchio.

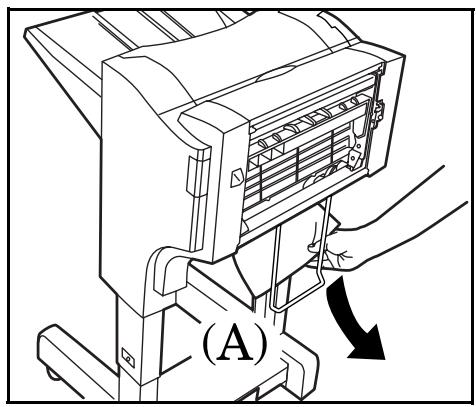

4. Controllare la parte inferiore del

rifinitore di documenti (A) e rimuovere tutta la carta inceppata dall’area.

5. Aprire il coperchio superiore e rimuovere

tutta la carta inceppata all’interno del coperchio.

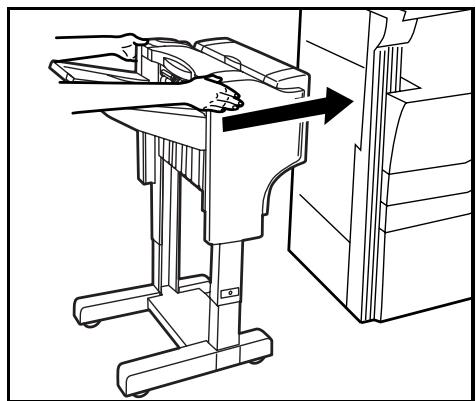

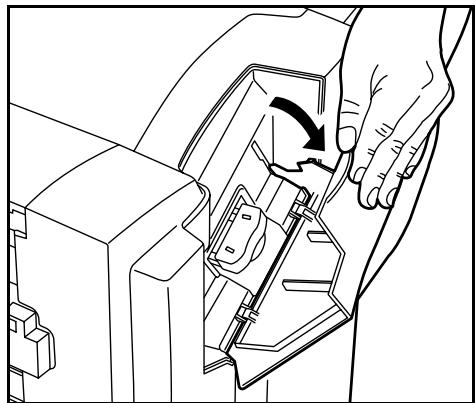

6. Chiudere il coperchio superiore e il

coperchio dell’unità d’inversione e inserire di nuovo il rifinitore di documenti nella copiatrice (o nella stampante). Caricamento dei punti metallici

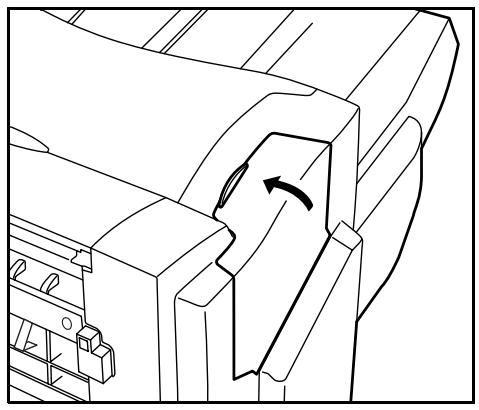

1. Aprire il coperchio della cucitrice.

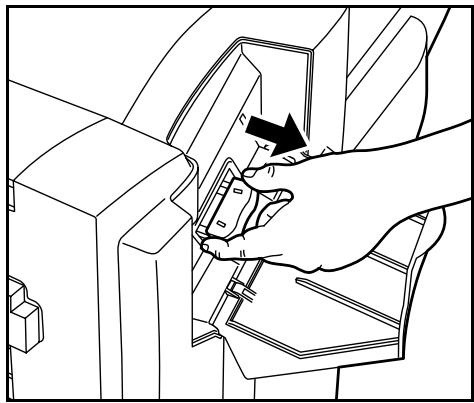

2. Estrarre il sostegno dei punti metallici.

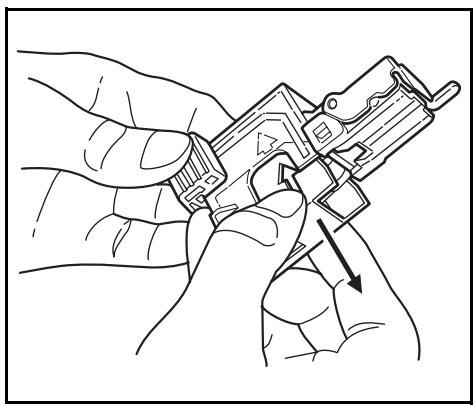

3. Rimuovere la cartuccia vuota dei punti

metallici dal sostegno dei punti metallici.

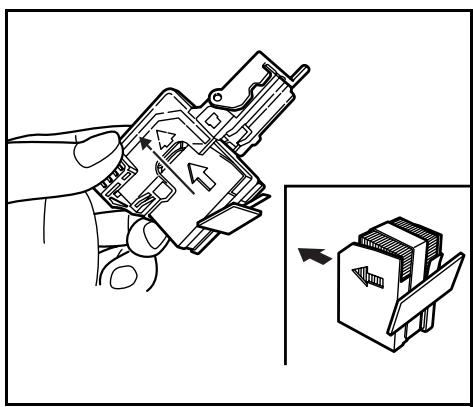

4. Tenere il sostegno dei punti metallici in

una mano e la nuova cartuccia di punti metallici nell’altra e posizionare la nuova cartuccia nel sostegno dei punti metallici prestando la dovuta attenzione alla direzione dell’inserimento.

• IInserire nella direzione della freccia illustrata sulla cartuccia dei punti metallici.

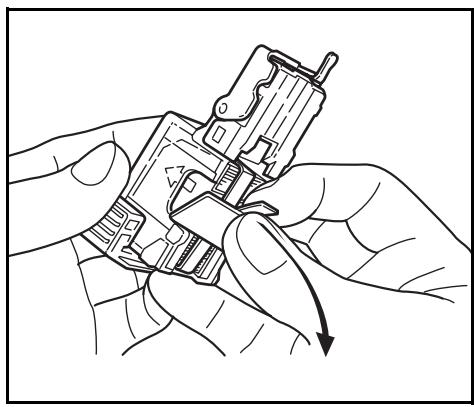

5. Spingere la cartuccia dei punti metallici

completamente nel sostegno dei punti metallici e quindi rimuovere il nastro di carta attaccato alla cartuccia. Se sul pannello operativo della copiatrice (o sul display dei messaggi della stampante) compare un’indicazione che i punti metallici sono finiti, eseguire la seguente procedura.

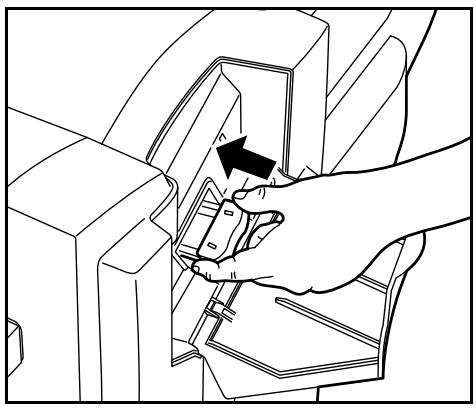

6. Installare di nuovo il sostegno dei punti

metallici nella sua posizione originale all’interno dell’unità di cucitura. Il sostegno dei punti metallici scatterà in posizione se inserito correttamente.

7. Chiudere il coperchio della cucitrice.

(B) Gestione di un inceppamento dei punti metallici

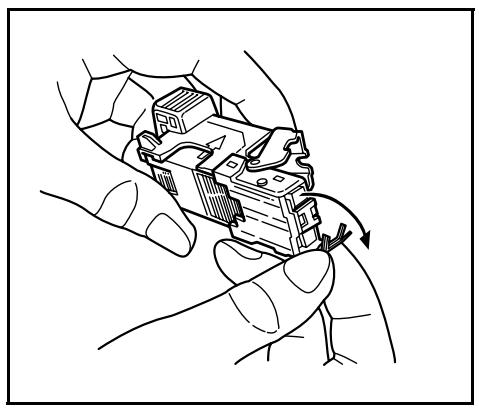

1. Rimuovere il sostegno dei punti metallici

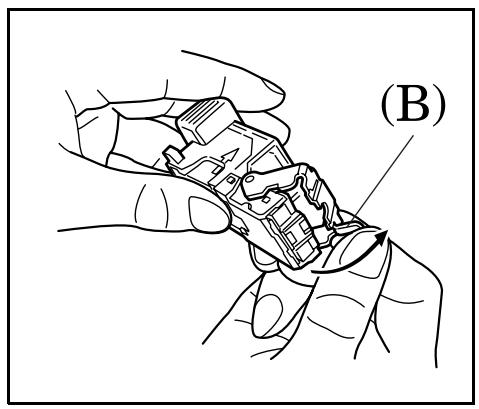

usando la stessa procedura descritta in “Caricamento dei punti metallici”. Quindi aprire la piastra anteriore premendo con un dito sulla linguetta (B).

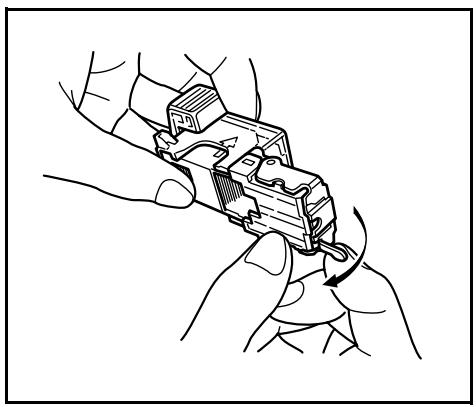

2. Rimuovere tutti i punti metallici

inceppati dalla parte anteriore del sostegno dei punti metallici (dove i punti metallici sono posizionati).

3. Chiudere la piastra anteriore mettendola

nella sua posizione originale

4. Installare di nuovo il sostegno dei punti

metallici nella sua posizione originale all’interno dell’unità di cucitura. Il sostegno dei punti metallici scatterà in posizione se inserito correttamente.

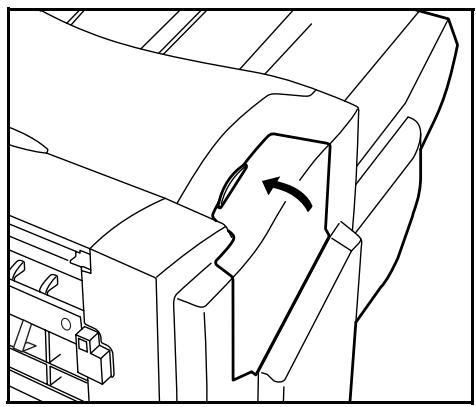

5. Chiudere il coperchio della cucitrice.

Se si verifica un inceppamento della carta nel corso della cucitura, è possibile che un punto metallico si sia inceppato. In questo caso eseguire la seguente procedura.

Specifiche Tipo............................................................ Vassoi disponibili...................................... Spessore della carta.................................. Capacità del vassoio ..................................... Modello da pavimento Uno 64 a 128 g/m² (Quando si usa carta di peso inferiore a 80 g/m²) Quando NON si cuce A3, B4, 11" × 17", 8 1/2" × 14" o 8K: 500 fogli A4, A4R* B5, B5R, 8 1/2" × 11"*, 11" × 8 1/2" o 16K: 1.000 fogli Quando si cuciono da 2 a 10 fogli A3, B4, 11" × 17" o 8 1/2" × 14": 28 gruppi A4, A4R, B5, 8 1/2" × 11" o 11" × 8 1/2": 50 gruppi Quando si cuciono da 11 a 20 fogli A3, B4, 11" × 17" o 8 1/2" × 14": 12 gruppi A4, A4R, B5, 8 1/2" × 11" o 11" × 8 1/2": 16 gruppi Quando si cuciono da 21 a 30 fogli A4, A4R, B5, 8 1/2" × 11" o 11" × 8 1/2": 16 gruppi Capacità di cucitura ................................. (Quando si usa carta di peso inferiore a 80 g/m²) A3, B4, 11" × 17" o 8 1/2" × 14": 20 fogli A4, A4R, B5, 8 1/2" × 11" o 11" × 8 1/2": 30 fogli Formati misti: 30 fogli o meno

• La capacità di rilegatura specificata potrebbe non essere possibile quando si utilizza carta da copia colorata. Ciò è dovuto alle caratteristiche della carta. Fonte di energia ........................................ Fornita dalla copiatrice o dalla stampante Dimensioni (Larg. × Alt. × Prof.) ................................. 558 mm × 526 mm × 916 mm Peso ........................................................... Circa 25 kili (Le specifiche sono soggette a cambiamenti senza preavviso.)

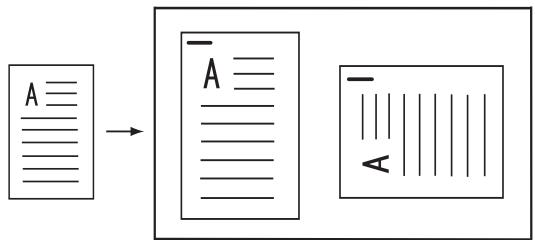

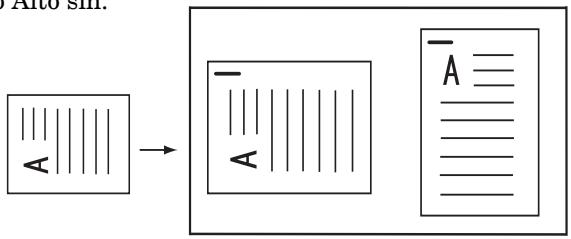

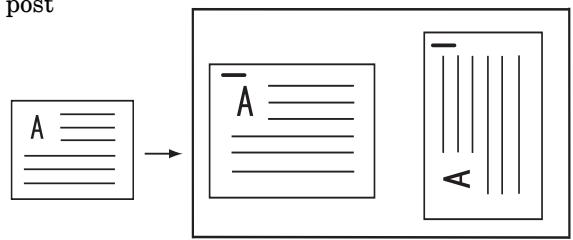

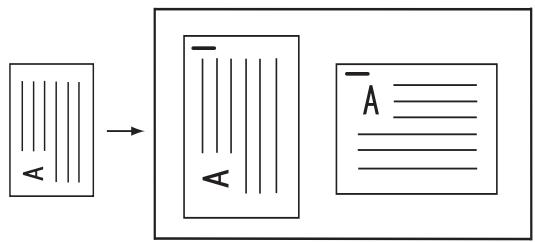

• 500 fogli durante la stampa con la stampante o con la copiatrice usata come stampante. Pinzatrice Set. Direz. orig. : Bordo post Set. Direz. orig. : Angolo Alto sin.
