Produkttyp	Dokumentenbearbeitungsgerät (Finisher) für Mehrzweckkopierer/-drucker
Marke	KYOCERA
Modell	DF-730
Kategorie	Multifunktionsdrucker (Zubehör)
Abmessungen (B × H × T)	558 mm × 526 mm × 916 mm (22" × 20 11/16" × 36 1/16")
Gewicht	ca. 25 kg (55 lb)
Stromversorgung	Vom Host-Kopierer oder -Drucker geliefert
Unterstütztes Papiergewicht	64 bis 128 g/m²
Kapazität des Ausgabefachs (ohne Heften, Papier ≤80 g/m²)	Formate A3, B4, 11×17, 8½×14, 8K: 500 Blatt; A4, A4R, B5, B5R, 8½×11, 11×8½, 16K: 1000 Blatt
Heftkapazität (Papier ≤80 g/m²)	Bis zu 20 Blatt (A3, B4, 11×17, 8½×14) oder 30 Blatt (A4, A4R, B5, 8½×11, 11×8½); gemischte Formate: bis zu 30 Blatt
Anzahl gehefteter Sätze (2-10 Blatt)	Bis zu 28 Sätze (A3, B4, 11×17, 8½×14) oder 50 Sätze (A4, A4R, B5, 8½×11, 11×8½)
Anzahl gehefteter Sätze (11-20 Blatt)	Bis zu 12 Sätze (A3, B4, 11×17, 8½×14) oder 16 Sätze (A4, A4R, B5, 8½×11, 11×8½)
Anzahl gehefteter Sätze (21-30 Blatt)	Bis zu 16 Sätze (A4, A4R, B5, 8½×11, 11×8½)
Hauptfunktionen	Automatisches Sortieren, Heften, versetzte Ausgabe
Modi (Kopierer)	Sortieren aktiviert, Sortieren deaktiviert, Heften
Modi (Drucker)	Versetzte Ausgabe, Heften
Sicherheit	Nicht auf instabiler Oberfläche platzieren; Wärmequellen und brennbare Gegenstände vermeiden; vor Reinigung Netzstecker ziehen; bei Betrieb das Ausgabefach nicht berühren
Wartung und Reinigung	Innenreinigung durch Techniker; Papierstaus durch Öffnen der Abdeckungen beheben; Heftklammern über Heftklammernbehälter hinzufügen
Ersatzteile und Reparaturfähigkeit	Austauschbare Heftklammernpatrone; interne Reparatur durch autorisierten Techniker
Allgemeine Informationen	Anleitung in 7 Sprachen verfügbar; Benutzerhandbuch enthalten (französische Seiten 11-20)

Häufig gestellte Fragen - DF-730 KYOCERA

Wie installiere ich das Dokumentenbearbeitungsgerät DF-730 an meinem Kopierer/Drucker?

Die Installation muss von einem autorisierten Wartungstechniker durchgeführt werden. Die detaillierte Vorgehensweise finden Sie im mitgelieferten Benutzerhandbuch. Versuchen Sie niemals, dies selbst durchzuführen, da dies das Gerät beschädigen und Sicherheitsrisiken darstellen kann.

Was tun bei einem Papierstau im Finisher DF-730?

Drücken Sie die Entriegelungstaste des Dokumentenbearbeitungsgeräts und lösen Sie es vom Kopierer/Drucker. Öffnen Sie die Abdeckung der Umkehreinheit und die obere Abdeckung, entfernen Sie vorsichtig das gestaute Papier. Schließen Sie die Abdeckungen und befestigen Sie das Bearbeitungsgerät wieder. Wenn der Stau bestehen bleibt, wenden Sie sich an Ihren Techniker.

Wie füge ich Heftklammern im DF-730 hinzu?

Wenn die Meldung 'Keine Heftklammern mehr' erscheint, öffnen Sie die Abdeckung des Hefters. Entnehmen Sie den Heftklammernbehälter, nehmen Sie die leere Patrone heraus und setzen Sie eine neue Patrone in Pfeilrichtung ein. Entfernen Sie das Klebeband, setzen Sie den Behälter wieder ein, bis er einrastet, und schließen Sie die Abdeckung.

Was tun, wenn eine Heftklammer im DF-730 stecken bleibt?

Entnehmen Sie den Heftklammernbehälter (ähnlich wie beim Hinzufügen von Heftklammern). Öffnen Sie die Frontblende durch Drücken der Lasche (B), entfernen Sie die vor dem Behälter steckenden Heftklammern. Schließen Sie die Blende, setzen Sie den Heftklammernbehälter wieder in die Einheit ein und schließen Sie die Abdeckung.

Welches Papier kann ich mit dem DF-730 verwenden?

Der DF-730 akzeptiert Papier mit einem Gewicht zwischen 64 und 128 g/m². Für beste Ergebnisse verwenden Sie Standard-Kopierpapier. Farbpapiere können die Heftkapazität aufgrund ihrer Eigenschaften verringern.

Welche Installationsvorsichtsmaßnahmen sind zu beachten?

Installieren Sie das Produkt auf einer stabilen, ebenen Oberfläche. Vermeiden Sie die Nähe von Heizkörpern, Wärmequellen oder brennbaren Gegenständen. Halten Sie eine Raumtemperatur von ca. 22 °C und eine Luftfeuchtigkeit von ca. 60 % ein. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung, Vibrationen oder starken Temperaturschwankungen aus.

Kann ich das Innere des DF-730 selbst reinigen?

Aus Sicherheitsgründen schalten Sie das Gerät aus und ziehen Sie den Netzstecker vor der Reinigung. Die Innenreinigung von Teilen muss von einem autorisierten Techniker durchgeführt werden. Bei Staubansammlung wenden Sie sich an Ihren Techniker, insbesondere vor der feuchten Jahreszeit.

Wie behebe ich Probleme mit zerknittertem Papier oder schlechter Stapelung?

Wenn Kopien oder Ausdrucke zerknittert ankommen oder nicht richtig gestapelt werden, entnehmen Sie den Papierstapel aus der Kassette, drehen Sie ihn um und legen Sie ihn zurück. Überprüfen Sie auch, ob das Papierformat korrekt ist und die Führungen richtig eingestellt sind.

Was ist die maximale Kapazität des Ausgabefachs ohne Heften?

Für die Formate A3, B4, 11×17, 8½×14 oder 8K: 500 Blatt. Für die Formate A4, A4R, B5, B5R, 8½×11, 11×8½ oder 16K: 1000 Blatt. Diese Kapazitäten gelten für Papier mit einem Gewicht unter 80 g/m².

Was tun, wenn der DF-730 nicht richtig funktioniert oder einen Fehler meldet?

Überprüfen Sie die Meldungsanzeige auf dem Bedienfeld des Kopierers/Druckers. Befolgen Sie die angezeigten Anweisungen. Wenn das Problem bestehen bleibt, schalten Sie den Hauptschalter aus, ziehen Sie das Netzkabel und wenden Sie sich an Ihren Wartungstechniker. Versuchen Sie niemals, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG DF-730 KYOCERA

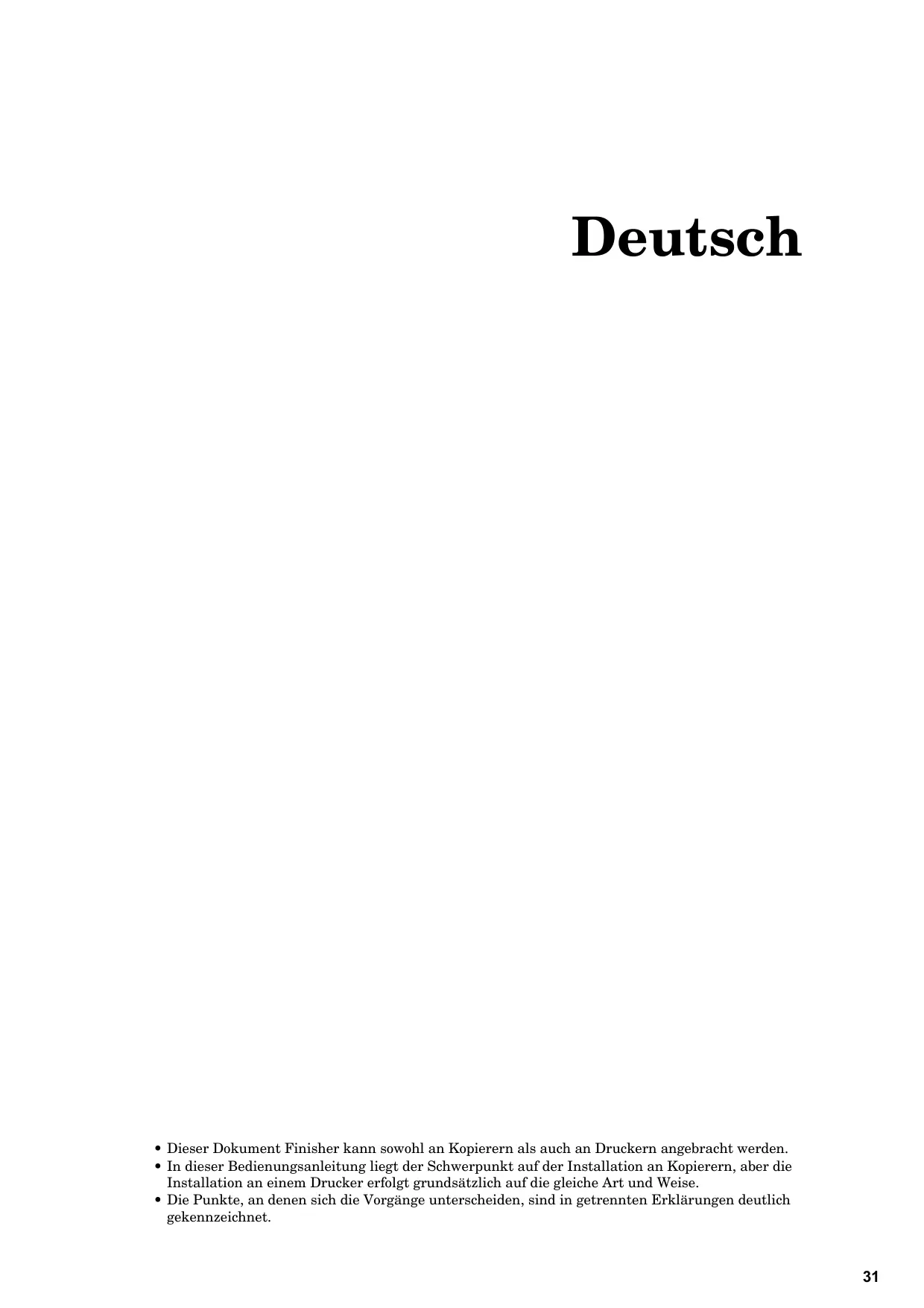

These Bedienungsanleitung enthalt Erklärungen in 7 verschiedene Sprachen: Englisch, Französische, Spanish, Deutsch, Italienisch, Chinesisch und Japanisch. Gehen Sie für die Sprache ihrer Wahl zu den Seiten, die unter angeführrt sind.

• Dieser Dokument Finisher kann sowohl an Kopierern als auch an Druckern angebracht werden.
• In dieser Bedienungsanleitung liegt der Schwerpunkt auf der Installation an Kopierern, aber die Installation an einem Drucker erfolgt grundsätzlich auf die gleiche Art und Weise.
• Die Punkte, an denen sich die Vorgänge unterschieden, sind in getrennten Erklärungen deutlich gekennzeichnet.

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Achten Sieitte darauf, die Bedienungsanleitung in gutem Zustand zu erhalten, und bewahren Sie sie zusammen mit der Bedienungsanleitung des Kopierers (oder Druckers, wie geeignet) auf.

Sehen Sieitte in der Bedienungsanleitung des Kopierers (oder Druckers, wie geeignet) nach, wo Sie eine Kundendienstelle fur Ihr Produkt finden konnen.

Die mit Symbolen gekennzeichneten Abschnittte in dieser Bedienungsanleitung und die markierten Teile des Produkts verweisen auf Sicherheitshinweise, die zum Schutz des Benutzers, anderer Personen und Objekte im Umfeld des Produkts dienen. Die Symbole und ihre Bedeutung werden nachstehend aufgeführrt.

GEFAHR: Eine unzureichende
Beachtung oder falsche Befolgung dieser
Hinweise bedeutet ernsthafte
Verletzungs- oder)sogar Todesgehr.

ACHTUNG: Eine unzureichende Beachtung oder falsche Befolgung dieser Hinweise bedeutet ernsthafte Verletzungs- oder)sogar Todesgehr.

VORSICHT: Eine unzureichende Beachtung oder falsche Befolgung dieser Hinweise bedeutet Verletzungsgefahr für Personen oder Schäden am Kopiergerät.

Symbole

Die mit dem Symbol gekennzeichneten Abschnitt enthalten Sicherheitshinweise. Spezifische Punkte, auf die verwiesen wird, sind innerhalb deses Symbols angeführrt.

[AllgemeinerGefahrhinweis]

Ein mit dem Symbol gekennzeichner Abschnitt enthaltnahme Informationen über Handlungen, die Sie NICHT durchführungalen sollen. Spezifische Punkteder verbotenen Handlung sind innerhalb dieseres Symbols angeführrt.

[Warnhinweis auf eine verbotene Handlung]

[Verbotener Ausbau]

Ein mit dem Symbol gekennzeichner Abschnitt enthalt{nahere Informationen über Handlungen, die durchgefuhrt werden müssen. Spezifische Punkte der durchzuführenden Handlung sind innerhalb dieseres Symbols angeführht.

[ Hinweis auf eine durchzuführende Handlung]

[Netzstecker aus der Steckdoseziehen]

[Das Produkt immer an eine geerdete Steckdose anschließen]

Sollten die Sicherheitshinweise in dieser Bedienungsanleitung unleserlich sein oder die Bedienungsanleitung gänzlich fehlen, wenden Sie sichitte an ihre Kundendienstelle,um diese Hinweise neu zu bestellen (gegen Gebuhr).

INHALT

A VORSICHTSHINWEISE ZUR AUFSTELLUNG... 33
VORSICHTSHINWEISE ZUM BETRIEB. 34
Bezeichnungen der Teile 35
Vorsichtsmaßregeln 36
Betriebsarten [Kopierer] 36
Sortieren: Ein 36
Sortieren: Aus 36
Heften 36
Betriebsarten [Drucker] 37
Offset-Ausgabe 37
Heften 37
Störungssuche 37
Beheben eines Papierstaus 37
Nachfullen von Heftklammern 38
Beheben eines Heftklammernstaus. 39
Technische Daten. 40

Umgebung

VORSICHT

Stellen Sie diesen Produkt auf einer horizontalen Fläche auf. Auf unebenen oder instabilen Flächen kann das Produkt umfallen, was eine Verletzungsgefahr für Personen darstellt oder Schäden am Produkt bedeutet.

Vermeiden Sie Aufstellungsorte neben Radiatoren, Heizungen oder anderen Heizgeräten sowie in der Höhe von entflammbaren Gegenständen, um Brandgefahr ausschreiben.

Andere Vorsichtsmaßnahmen

Ein ungünstiger Aufstellungsourt kann den sicheren Betrieb und die Leistung deses Produkte beeinträchtigen. Das Gerät in einem klimatisierten Raum aufstellen (empfohlene Raumtemperatur: ca. 22^ , Luftfeuchtigkeit ca. 60% ) und die folgenden Aufstellungsorte vermeiden:

• Vermeiden Sie Aufstellungsorte in Fensternnahme oder mit direktem Sonnenlichteinfall.
• Vermeiden Sie vibrationsreiche Aufstellungsorte.
• Vermeiden Sie Aufstellungsorte mit drasticischen Temperaturschwankungen.
• Vermeiden Sie Räume, in denen der Kopiereder direkter Heiß- oder Kaltluft ausgesetzt ist.

Handhabung von Plastiktaschen

ACHTUNG

Plastiktaschen, die mit diesen Produkt verwendet werden, sind außerhalb der Reichweite von Kindern aufzubewahren. Das Plastik kann sich um Nase und Mund legen und zur Erstickung führen.

Vorsichtshinweise zur Arbeit mit thisem Produkt

ACHTUNG

KEINE Metallgegenstände oder Wasserbehälter (Blumenvasen, Blumentöpfe, Tassen, usw.) auf das oder in die Nähe thesees Produktstuten. Falls Wasser in das Produkt gelangt, besteht die Gefahr eines Brandes oder Stromschlags.

Vermeiden Sie auf jeder Fall Beschädigungen des Signalkabels, und versuchen Sie nicht, es selbst zu reparieren. Stellen Sie keine schweren Gegenstände darauf ab,ziehen Sie nicht daran, knicken Sie es nicht, und beschädigen Sie es nicht auf andere Weise. These Situationen bedeuten Brandgefahr oder Gefahr eines Stromschlags.

NIEMALS versuchen, diesen Produkt oder seine Bestandteile selbst zu reparieren oder zu zerlegen, da Verletzungsgefahr sowie die Gefahr eines Brandes oder Stromschlags besteht.

Wenn theses Produkt sich überhitzt, Rauch austritt, ein anormaler Geruch oder eine andere anormale Situation festgestellt wird, besteht die Gefahr eines Brandes oder Stromschlags. Schalten Sie den Hauptschalter des Kopierers oder Druckers unverzüglich aus (O),ziehen Sie den Netzstecker, und wenden Sie sich an ihre Kundendienstelle.

Wenn irgendwelche Gegenstände (Buroklammern, usw.) bzw. Wasser oder andere Flüssigkeiten in thesees Produkt gelangen,sofar den Hauptschalter des Kopierers oder Druckers ausschalten () Dann den Netzstecker des Kopierers oder Druckers abziehen,um die Gefahr eines Brandes oder Stromschlags zu verhindern, und ihre Kundendienststelle benachrichtigen.Falls Sie diese Schritte nicht durchfuhren,besteht die Gefahr eines Brandes oder Stromschags.

Wenden Sie sich IMMER an ihre Kundendienstelle, um die Wartung und Reparatur der Innenteile vorzunehmen. ....

VORSICH

Schalten Sie den Hauptschalter des Kopierers oder Druckers aus Sicherheitsgründen IMMER aus (O), undziehen Sie den Netzstecker des Kopierers oder Druckers ab, bevor Sie these Produkte reinigen.

Achten Sie darauf, die Papierablage NICTZu berühren, während sich das Gerät in Betrieb befindet, da Verletzungsgefahr besteht.

Falls sich Staub im Inneren diesen Produkts ansammelt, besteht Brandgefahr oder andere Probleme konnen auftreten. Wir empfehlen deshalb, daß Sie sich zwecks Reinigung der Innenteile mit Ihrer Kundendienstelle in Verbindung setzen. Diese Reinigung istalanders vor Jahreszeiten mit hoher Luftfeuchtigkeit von groBem Nutzen.

Lassen Sie sichitte von Ihrer Kundendienstelle auch über die Kosten der Reinigung der Produktinnenteile informieren.

Andere Vorsichtsmaßnahmen

NIEMALS schwere Gegenstände auf diesen Produkt ablegen oder andere Schäden am Gerät verursachen.

Wenn Sie das Produkt haben oder verschreiben sollen, wenden Sie sich an ihre Kundendienstelle.

Berühren Sie nicht die elektrischen Teile, wie beispelsweise die Kontakte oder die Leiterplatten, weil diese Teile durch staticische Elektrizität zerstört werden konnen.

Versuchen Sie NICTH, irgendwelche Handlungen durchzuführn, die nicht in dieser Bedienungsanleitung erklart worden sind.

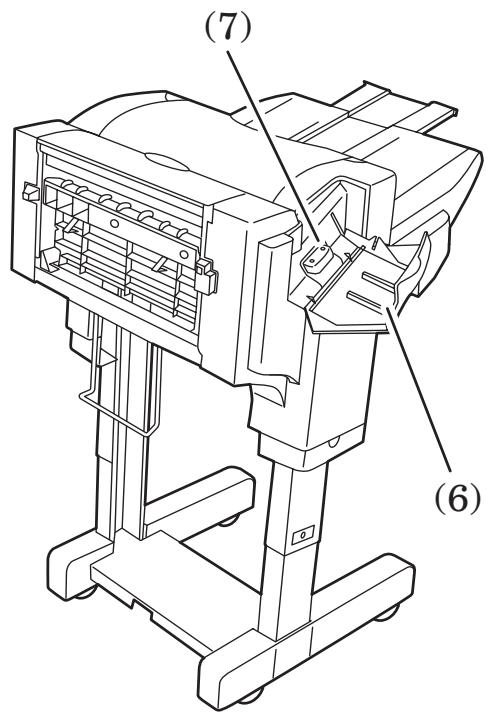

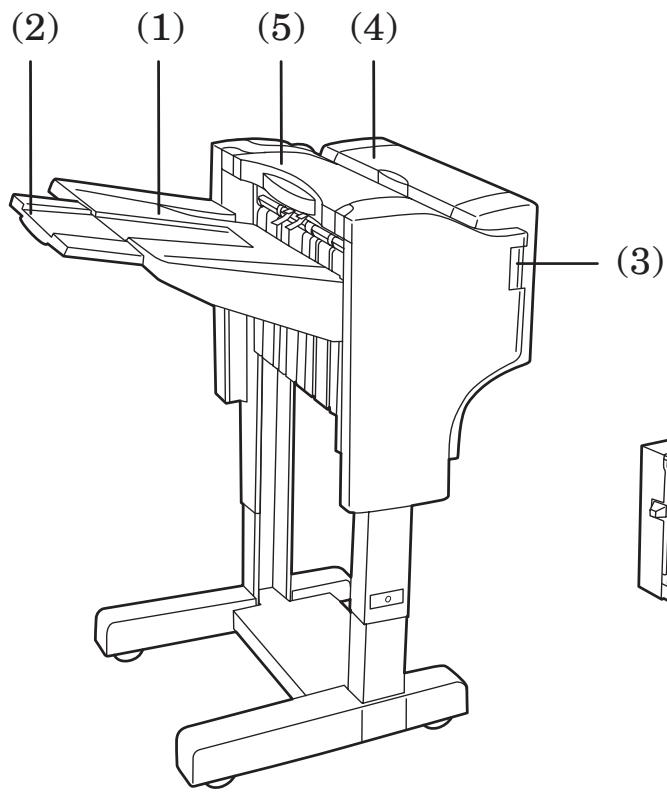

Bezeichnungen der Teile

(1) Papierablage

Kopien und Ausdrucke werden auf diese Ablage ausgegeben.

(2) Papierablagenverläufigerung

Ziehen Sie diese Veränderung Heraus, wenn Sie auf Papier der Formate B4 oder A3 drucken oder kopieren möchten.

(3) Dokument Finisher-Entriegelungstaste

Drucken Sie diese Taste, wenn Sie den Dokument Finisher vom Kopierer (oder Drucker) abnehmer wollen.

(4) Wendeeinheitsabdeckung

Offnen Sie diese Abdeckung bei einem Papierstau im Dokument Finisher.

(5) Obere Abdeckung

Öffnen Sie diese Abdeckung bei einem Papierstau im Dokument Finisher.

(6) Heftereinheitsabdeckung

Öffnen Sie diese Abdeckung, um Heftklammern nachzufullen.

(7) Heftklammernhalter

Die Heftklammernkassette ist hier installiert. Ziehen Sie diesen Halter hereaus, wenn Sie Heftklammern nachfüllen möchten.

Vorsichtsmaßregeln

• Wenn die fertigen Kopien oder Ausdrucke zerknittert ausgegeben werden oder ungleichmäßig gestapelt werden, behmen Sie den Papierstapel aus der Papierkassette Heraus, und legen Sieihn umgedreht wieder ein.

• Wahlrend der Dokument Finisher die Kopie oder den Ausdruck umdreht, wird das Papier sightbar (wie in (1) in der Abbildung gezeigt). Versuchen Sie NIE, das Papier zu thisem Zeitpunkt Herauszuziehen.

Betriebsarten [Kopierer]

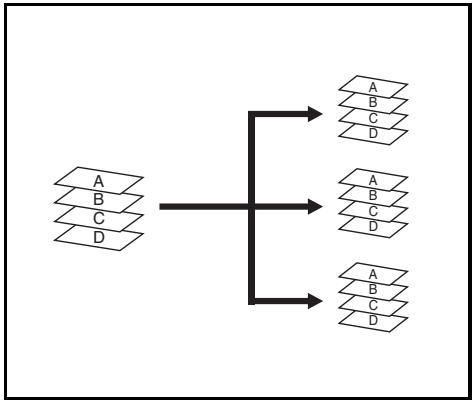

Sortieren: Ein

In dieser Betriebsart werden die von mehreren Originalen angefertigten Kopien automatisch zu identischen Kopiensätzen sortiert.

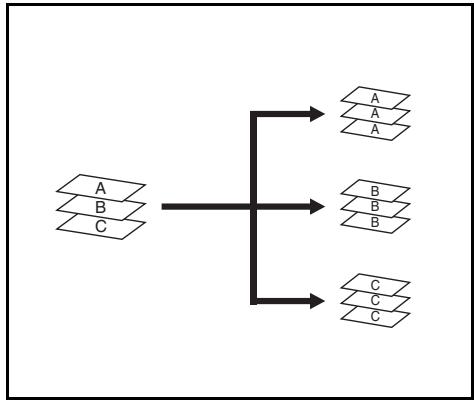

Sortieren: Aus

In dieser Betriebsart werden die von mehreren Originalen angefertigten Kopien automatisch so gruppiert, daß alle von einem bestimmen Original angefertigten Kopien einen Kopiensatz bilden.

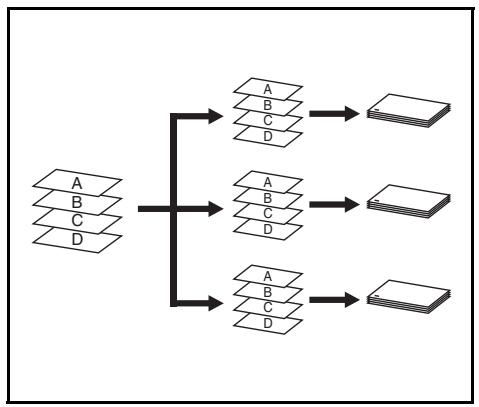

Heften

In dieser Betriebsart wird jeder Kopiensatz automatisch sortiert und dann geheftet.

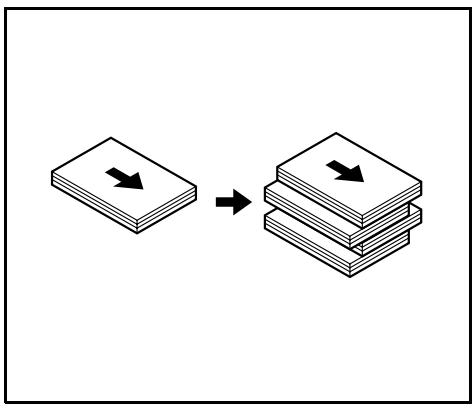

Betriebsarten [Drucker]

Offset-Ausbabe

In dieser Betriebsart wird jeder Satz mehrfach bedruckter Papiere automatisch nach rechts und links verschoben, um die einzelnen Satze einfacher versetzt zu stapeln.

Heften

In dieser Betriebsart wird jeder Satz von Ausdrucken automatisch geheftet.

Störungssuche

(Papierstau, Nachfüllen von Heftklammern und Heftklammernstau)

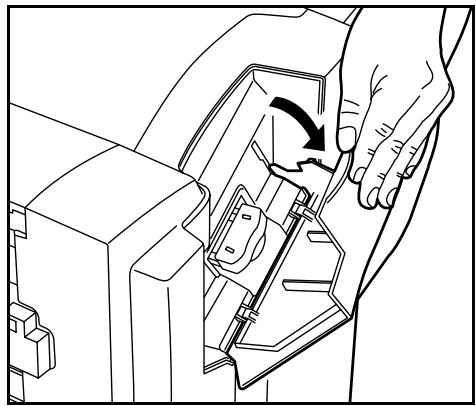

Beheben eines Papierstaus

Falls ein Papierstau auftritt, stoppt der Betriebsvorgang und auf dem Bedienungsfeld des Kopierers (oder der Informationsanzeige des Druckers) erscheint eine Anzeige bezüglich der Stauursache.

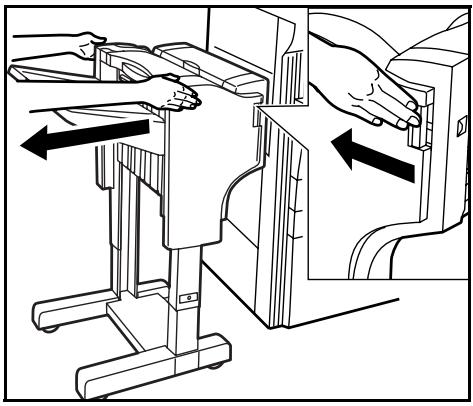

1. Drücken Sie die Dokument Finisher-Entriegelungstaste, und trennen Sie den Fertigbearbeitungsgerät wie gezeigt vom Kopierer (oder Drucker).

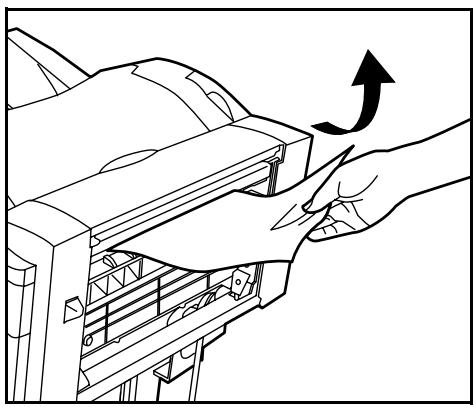

2. Entfernen Sie das Papier, das sich dort gestaut hat.

3. Öffnen Sie die Wendeeinheitsabdeckung, und entfern den Sie das Papier, das sich in dieser Abdeckung gestaut hat.

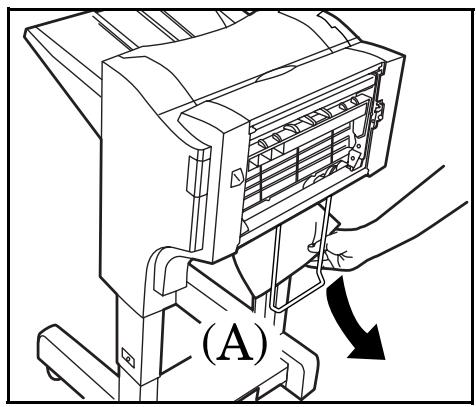

4. Überprüfen Sie den unteren Teil des Dokument Finishers (A), und entfernen Sie das dort gestaute Papier.

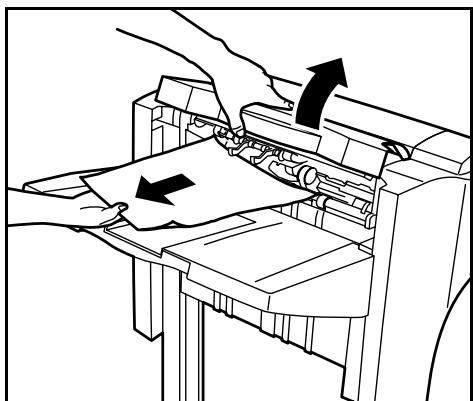

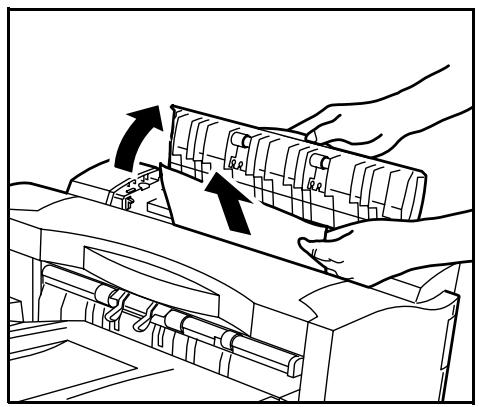

5. Offnen Sie die obere Abdeckung, und entfern den Sie das Papier, das sich in dieser Abdeckung gestaut hat.

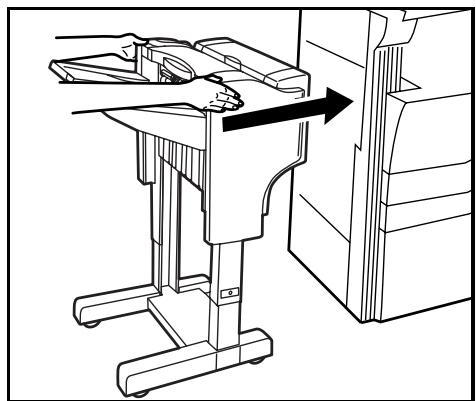

6. Schlieben Sie die obere Abdeckung und die Wendeeinheitsabdeckung, und bringen Sie den Dokument Finisher erneut am Kopierer (oder Drucker) an.

1. Offnen Sie die Heftvorrichtungsabdeckung.

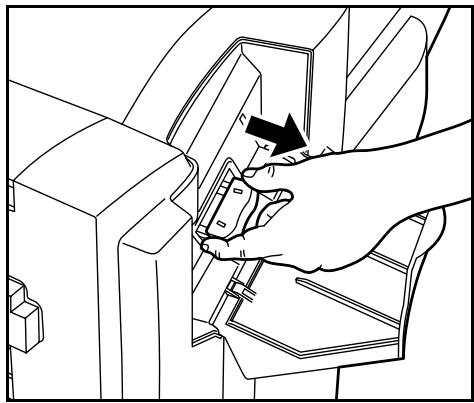

2. Ziehen Sie den Heftklammernhalter heraus.

Nachfüllen von Heftklammern

Falls auf dem Bedienungsfeld des Kopierers (oder der Informationsanzeige des Druckers) eine Meldung erscheidt, die Sie darauf aufmerksam macht, daß die Heftklammern zur Neige gehen, führen Sie das folgende Verfahren durch.

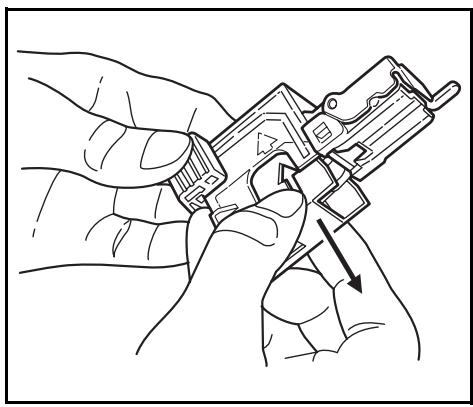

3. Entfernen Sie die leere Heft-klammernkassette aus dem Heft-klammern-halter.

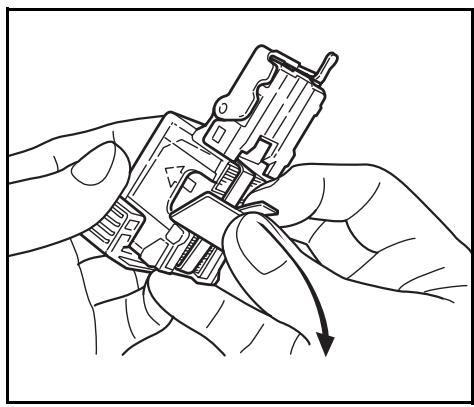

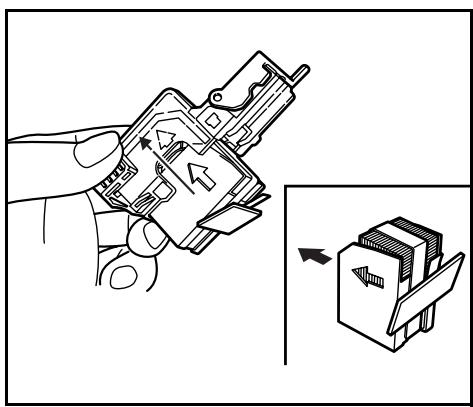

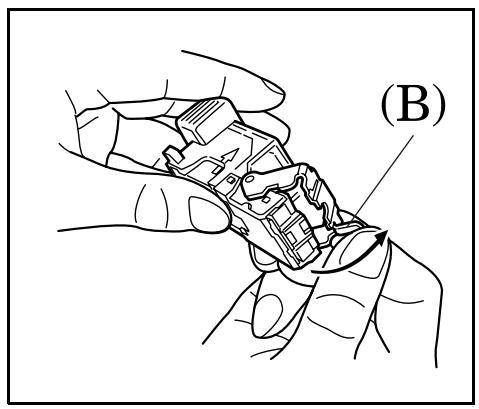

4. Halten Sie den Heftklammernhalter in der einen Hand und die neue Heftklammern-kassette in der anderen Hand fest, und setzen Sie die neue Kassette in den Heftklammernhalter ein, wobei Sie auf die Einschubrichtung achten. * Die Einschubrichtung wird durch den Pfeil auf der Heftklammernkassette angezeigt.

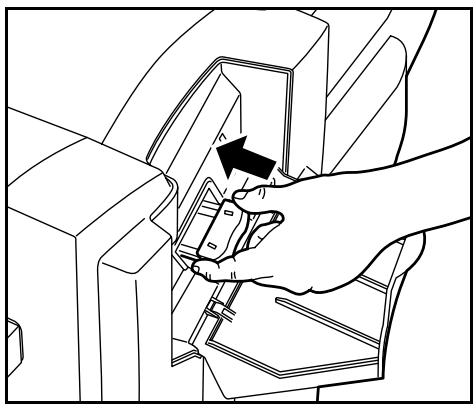

5. Schieben Sie die Heftklammernkassette bis zum Anschlag in den Heft-klammernhalter ein, undziehen Sie den Papierstreifen, der sich an der Kassette befindet, ab.

6. Setzen Sie den Heftklammernhalter an seiner Ausgangsposition in der Heftklammerneinheit ein. Der Heftklammernhalter rastet hoBAR ein, wenn er richtig eingeführt wird.

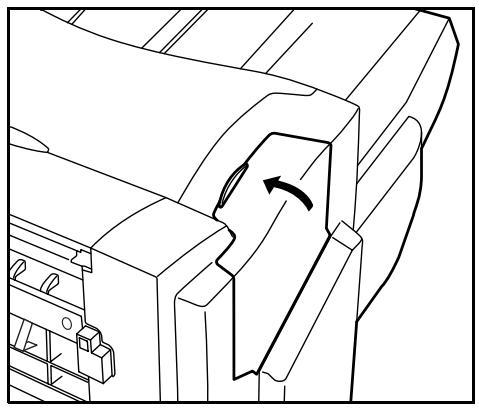

7. Schlieben Sie die Heftvorrichtungsabdeckung.

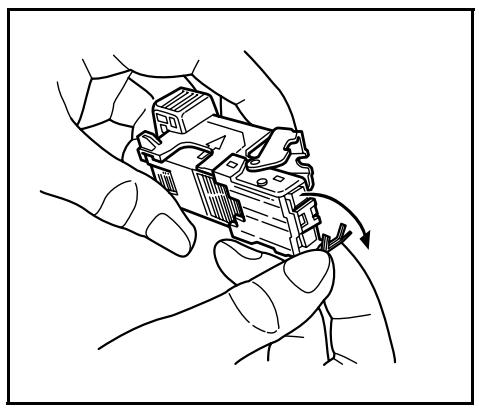

2. Entfernen Sie die gestauten Heftklammern aus dem vorderen Teil des Heftklammernhalters (in den die Heftklammern eingelegt werden).

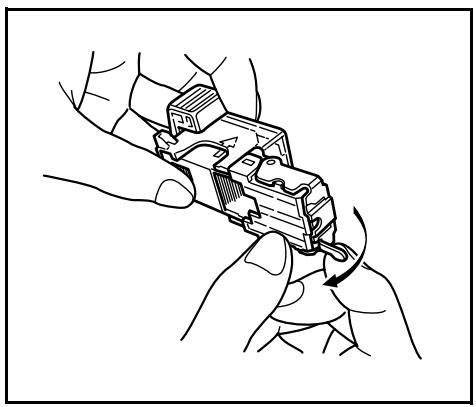

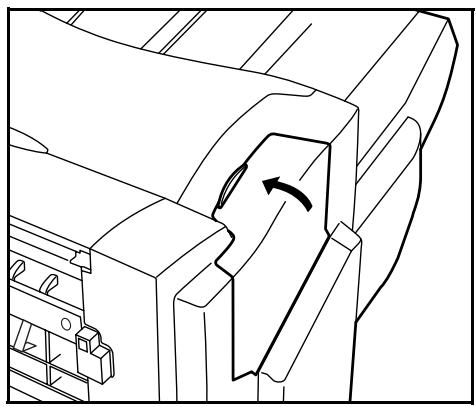

Beheben eines Heftklammernstaus

Falls ein Papierstau beim Heften auftritt, liegt möglicherweise ein Heftklammernstau vor. Führren Sie in thisem Fall das folgende Verfahren durch.

1. Entfernen Sie den Heftklammernhalter unter Durchführung desselben Verfahrens wie im Abschnitt „Nachfüllen von Heftklammern". Öffnen Sie dann die Frontplatte, indem Sie mit dem Finger auf die Lasche (B) drücken.

3. Schieben Sie die Frontplatte an ihre Ausgangsstellung zurück.

4. Setzen Sie den Heftklammernhalter an seiner Ausgangsposition in der Heftklammerinheit ein. Der Heftklammernhalter rastet hoBAR ein, wenn er richtig eingeführt wird.

5. Schlieben Sie die Heftvorrichtungsabdeckung.

Technische Daten

Typ. Bodenmodell
Verfügbare Ablagen. Eine
Papierdicke 64 bis 128g / m^2
Fassungsvermögen der Ablage (Bei Verwendung von Papier mit einem Gewicht von unter 80g / m^2

Wenn NICTHT geheftet wird	A3, B4, 11" × 17", 8 1/2" × 14" oder 8K: 500 Blatt
	A4, A4R*, B5, B5R,
	8 1/2" × 11"*, 11" × 8 1/2" oder 16K: 1000 Blatt
Beim Heften von 2 bis 10 Blatt	A3, B4,
	11" × 17" oder 8 1/2" × 14": 28 Kopiensätzen
	A4, A4R, B5,
	8 1/2" × 11" oder 11" × 8 1/2": 50 Kopiensätzen
Beim Heften von 11 bis 20 Blatt	A3, B4,
	11" × 17" oder 8 1/2" × 14": 12 Kopiensätzen
	A4, A4R, B5,
	8 1/2" × 11" oder 11" × 8 1/2": 16 Kopiensätzen
Beim Heften von 21 bis 30 Blatt	A4, A4R, B5,
	8 1/2" × 11" oder 11" × 8 1/2": 16 Kopiensätzen

Heftungsvermögen. (Bei Verwendung von Papier mit einem Gewicht von unter 80g / m^2 )

A3, B4, 11'' × 17'' oder 8_1/2'' × 14'' : 20 Blatt

A4,A4R,B5, 8_1 / 2''× 11'' oder 11^ × 8_1 / 2'' :30 Blatt

Gemischte Formate: 30 Blätter oder weniger

• Für Farbkopierpapier sind Abweichungen in der Heftkapazität möglich.

Stromquelle. Versorgung über den Kopierer oder Drucker

Abmessungen (B × H × T) 558 mm × 526 mm × 916 mm

Gewicht Approx. 25kg

(Änderungen der technischen Daten ohne Vorankündigung vorbehalten.)

• 500 Blatt beim Ausdrucken über den Drucker oder bei Verwendung des Kopierers als Drucker.

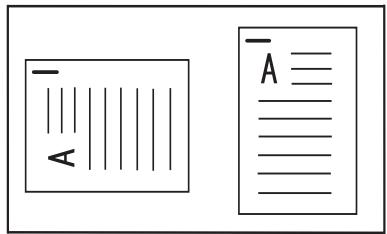

Heften

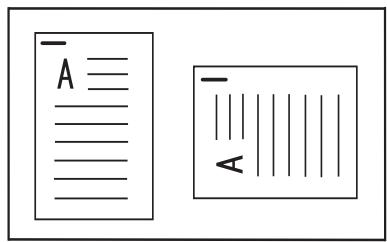

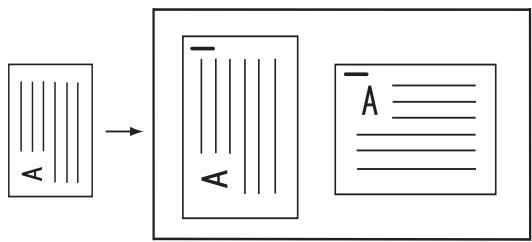

Originalrichtung:

Hintere Kante

Originalrichtung:

Oben links Ecke

inks Ecke
