BEDIENUNGSANLEITUNG DF-73 KYOCERA

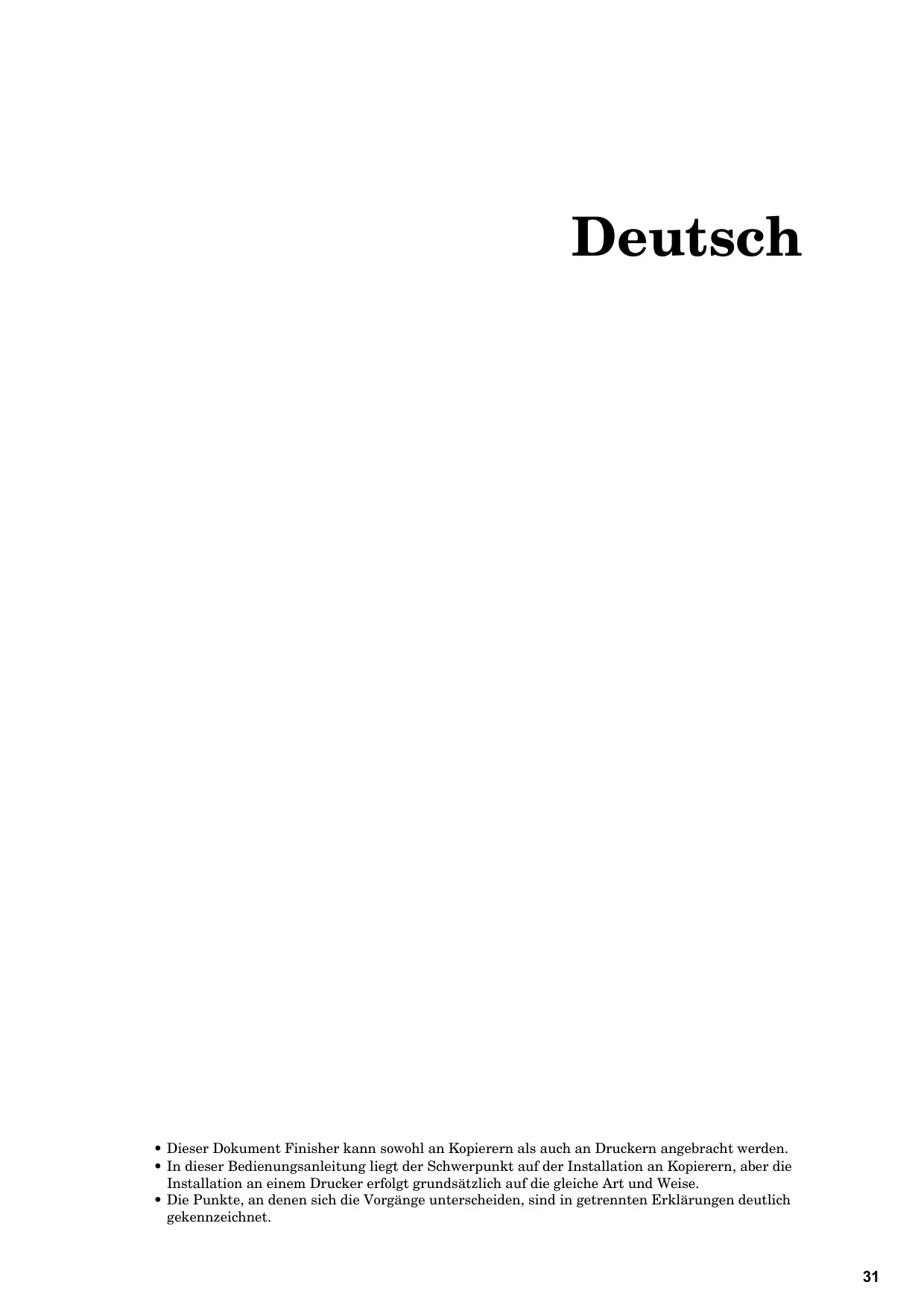

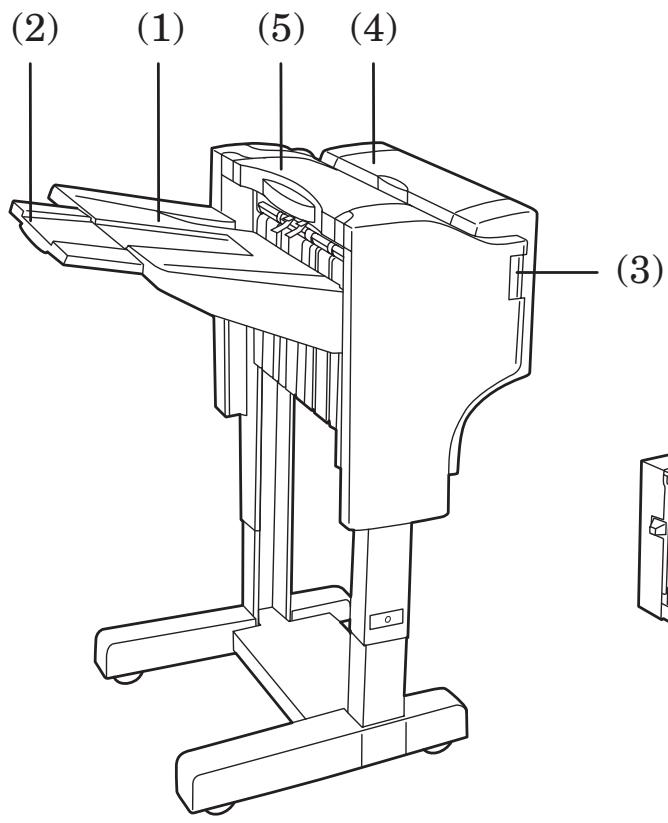

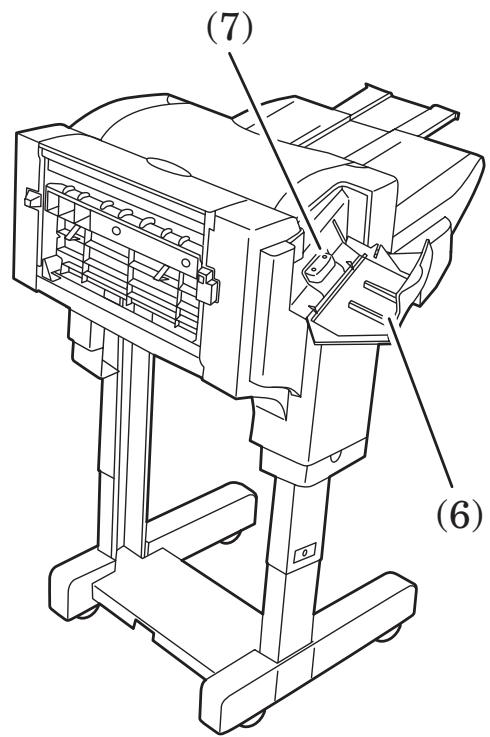

• Dieser Dokument Finisher kann sowohl an Kopierern als auch an Druckern angebracht werden.
• In dieser Bedienungsanleitung liegt der Schwerpunkt auf der Installation an Kopierern, aber die Installation an einem Drucker erfolgt grundsätzlich auf die gleiche Art und Weise.
• Die Punkte, an denen sich die Vorgänge unterscheiden, sind in getrennten Erklärungen deutlich gekennzeichnet.

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Achten Sie bitte darauf, die Bedienungsanleitung in gutem Zustand zu erhalten, und bewahren Sie sie zusammen mit der Bedienungsanleitung des Kopierers (oder Druckers, wie geeignet) auf. Sehen Sie bitte in der Bedienungsanleitung des Kopierers (oder Druckers, wie geeignet) nach, wo Sie eine Kundendienststelle für Ihr Produkt finden können. Die mit Symbolen gekennzeichneten Abschnitte in dieser Bedienungsanleitung und die markierten Teile des Produkts verweisen auf Sicherheitshinweise, die zum Schutz des Benutzers, anderer Personen und Objekte im Umfeld des Produkts dienen. Die Symbole und ihre Bedeutung werden nachstehend aufgeführt. GEFAHR: Eine unzureichende Beachtung oder falsche Befolgung dieser Hinweise bedeutet ernsthafte Verletzungs- oder sogar Todesgefahr. ACHTUNG: Eine unzureichende Beachtung oder falsche Befolgung dieser Hinweise bedeutet ernsthafte Verletzungs- oder sogar Todesgefahr. VORSICHT: Eine unzureichende Beachtung oder falsche Befolgung dieser Hinweise bedeutet Verletzungsgefahr für Personen oder Schäden am Kopiergerät. Symbole Die mit dem Symbol gekennzeichneten Abschnitte enthalten Sicherheitshinweise. Spezifische Punkte, auf die verwiesen wird, sind innerhalb dieses Symbols angeführt. ........... [Allgemeiner Gefahrhinweis] INHALT

VORSICHTSHINWEISE ZUR AUFSTELLUNG... 33

VORSICHTSHINWEISE ZUM BETRIEB.............. 34

Ein mit dem Symbol gekennzeichneter Abschnitt enthält nähere Informationen über Handlungen, die Sie NICHT durchführen sollen. Spezifische Punkte der verbotenen Handlung sind innerhalb dieses Symbols angeführt. ........... [Warnhinweis auf eine verbotene Handlung] ........... [Verbotener Ausbau] Ein mit dem Symbol z gekennzeichneter Abschnitt enthält nähere Informationen über Handlungen, die durchgeführt werden müssen. Spezifische Punkte der durchzuführenden Handlung sind innerhalb dieses Symbols angeführt. ........... [Hinweis auf eine durchzuführende Handlung] ........... [Netzstecker aus der Steckdose ziehen] ........... [Das Produkt immer an eine geerdete Steckdose anschließen] Sollten die Sicherheitshinweise in dieser Bedienungsanleitung unleserlich sein oder die Bedienungsanleitung gänzlich fehlen, wenden Sie sich bitte an Ihre Kundendienststelle, um diese Hinweise neu zu bestellen (gegen Gebühr).

VORSICHTSHINWEISE ZUR AUFSTELLUNG

Umgebung VORSICHT Stellen Sie dieses Produkt auf einer horizontalen Fläche auf. Auf unebenen oder instabilen Flächen kann das Produkt umfallen, was eine Verletzungsgefahr für Personen darstellt oder Schäden am Produkt bedeutet......................................................... Handhabung von Plastiktaschen ACHTUNG Plastiktaschen, die mit diesem Produkt verwendet werden, sind außerhalb der Reichweite von Kindern aufzubewahren. Das Plastik kann sich um Nase und Mund legen und zur Erstickung führen. ............... Vermeiden Sie Aufstellungsorte neben Radiatoren, Heizungen oder anderen Heizgeräten sowie in der Nähe von entflammbaren Gegenständen, um Brandgefahr auszuschließen........................ Andere Vorsichtsmaßnahmen Ein ungünstiger Aufstellungsort kann den sicheren Betrieb und die Leistung dieses Produkts beeinträchtigen. Das Gerät in einem klimatisierten Raum aufstellen (empfohlene Raumtemperatur: ca. 20 °C, Luftfeuchtigkeit ca. 65 %) und die folgenden Aufstellungsorte vermeiden:

• Vermeiden Sie Aufstellungsorte in Fensternähe oder mit direktem Sonnenlichteinfall.
• Vermeiden Sie vibrationsreiche Aufstellungsorte.
• Vermeiden Sie Aufstellungsorte mit drastischen Temperaturschwankungen.
• Vermeiden Sie Räume, in denen der Kopierer direkter Heiß- oder Kaltluft ausgesetzt ist.

VORSICHTSHINWEISE ZUM BETRIEB

Vorsichtshinweise zur Arbeit mit diesem Produkt ACHTUNG KEINE Metallgegenstände oder Wasserbehälter (Blumenvasen, Blumentöpfe, Tassen, usw.) auf das oder in die Nähe dieses Produkts stellen. Falls Wasser in das Produkt gelangt, besteht die Gefahr eines Brandes oder Stromschlags. . Vermeiden Sie auf jeden Fall Beschädigungen des Signalkabels, und versuchen Sie nicht, es selbst zu reparieren. Stellen Sie keine schweren Gegenstände darauf ab, ziehen Sie nicht daran, knicken Sie es nicht, und beschädigen Sie es nicht auf andere Weise. Diese Situationen bedeuten Brandgefahr oder Gefahr eines Stromschlags. ............................................... NIEMALS versuchen, dieses Produkt oder seine Bestandteile selbst zu reparieren oder zu zerlegen, da Verletzungsgefahr sowie die Gefahr eines Brandes oder Stromschlags besteht. ......................................................... Wenn dieses Produkt sich überhitzt, Rauch austritt, ein anormaler Geruch oder eine andere anormale Situation festgestellt wird, besteht die Gefahr eines Brandes oder Stromschlags. Schalten Sie den Hauptschalter des Kopierers oder Druckers unverzüglich aus ({), ziehen Sie den Netzstecker, und wenden Sie sich an Ihre Kundendienststelle. ..................................... Wenn irgendwelche Gegenstände (Büroklammern, usw.) bzw. Wasser oder andere Flüssigkeiten in dieses Produkt gelangen, sofort den Hauptschalter des Kopierers oder Druckers ausschalten ({). Dann den Netzstecker des Kopierers oder Druckers abziehen, um die Gefahr eines Brandes oder Stromschlags zu verhindern, und Ihre Kundendienststelle benachrichtigen. Falls Sie diese Schritte nicht durchführen, besteht die Gefahr eines Brandes oder Stromschlags. ........................ Wenden Sie sich IMMER an Ihre Kundendienststelle, um die Wartung und Reparatur der Innenteile vorzunehmen. ....

VORSICHT Schalten Sie den Hauptschalter des Kopierers oder Druckers aus Sicherheitsgründen IMMER aus ({), und ziehen Sie den Netzstecker des Kopierers oder Druckers ab, bevor Sie dieses Produkt reinigen. .............. Achten Sie darauf, die Papierablage NICHT zu berühren, während sich das Gerät in Betrieb befindet, da Verletzungsgefahr besteht. .......................................................... Falls sich Staub im Inneren dieses Produkts ansammelt, besteht Brandgefahr oder andere Probleme können auftreten. Wir empfehlen deshalb, daß Sie sich zwecks Reinigung der Innenteile mit Ihrer Kundendienststelle in Verbindung setzen. Diese Reinigung ist besonders vor Jahreszeiten mit hoher Luftfeuchtigkeit von großem Nutzen. Lassen Sie sich bitte von Ihrer Kundendienststelle auch über die Kosten der Reinigung der Produktinnenteile informieren. .................................................. Andere Vorsichtsmaßnahmen NIEMALS schwere Gegenstände auf dieses Produkt ablegen oder andere Schäden am Gerät verursachen. Wenn Sie das Produkt heben oder verschieben wollen, wenden Sie sich an Ihre Kundendienststelle. Berühren Sie nicht die elektrischen Teile, wie beispielsweise die Kontakte oder die Leiterplatten, weil diese Teile durch statische Elektrizität zerstört werden können. Versuchen Sie NICHT, irgendwelche Handlungen durchzuführen, die nicht in dieser Bedienungsanleitung erklärt worden sind. Bezeichnungen der Teile (2) (1) (5) (4) (3) (7) (6) (1) Papierablage Kopien und Ausdrucke werden auf diese Ablage ausgegeben. (2) Papierablagenverlängerung Ziehen Sie diese Verlängerung heraus, wenn Sie auf Papier der Formate B4 oder A3 drucken oder kopieren möchten. (3) Dokument Finisher-Entriegelungstaste Drücken Sie diese Taste, wenn Sie den Dokument Finisher vom Kopierer (oder Drucker) abnehmen wollen. (4) Wendeeinheitsabdeckung Öffnen Sie diese Abdeckung bei einem Papierstau im Dokument Finisher. (5) Obere Abdeckung Öffnen Sie diese Abdeckung bei einem Papierstau im Dokument Finisher. (6) Heftereinheitsabdeckung Öffnen Sie diese Abdeckung, um Heftklammern nachzufüllen. (7) Heftklammernhalter Die Heftklammernkassette ist hier installiert. Ziehen Sie diesen Halter heraus, wenn Sie Heftklammern nachfüllen möchten.

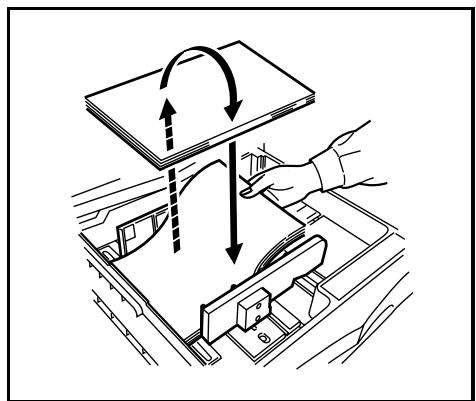

• Wenn die fertigen Kopien oder Ausdrucke zerknittert ausgegeben werden oder ungleichmäßig gestapelt werden, nehmen Sie den Papierstapel aus der Papierkassette heraus, und legen Sie ihn umgedreht wieder ein.

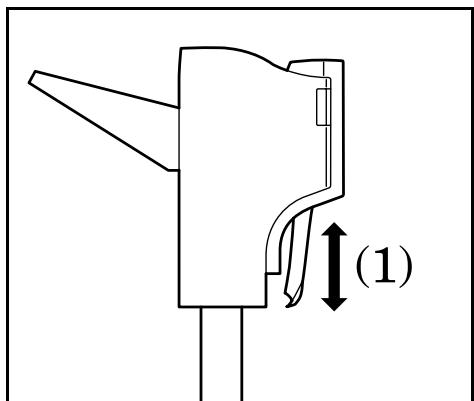

• Während der Dokument Finisher die Kopie oder den Ausdruck umdreht, wird das Papier sichtbar (wie in (1) in der Abbildung gezeigt). Versuchen Sie NIE, das Papier zu diesem Zeitpunkt herauszuziehen.

Betriebsarten [Kopierer]

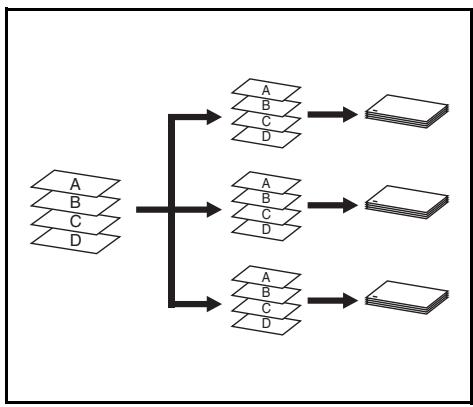

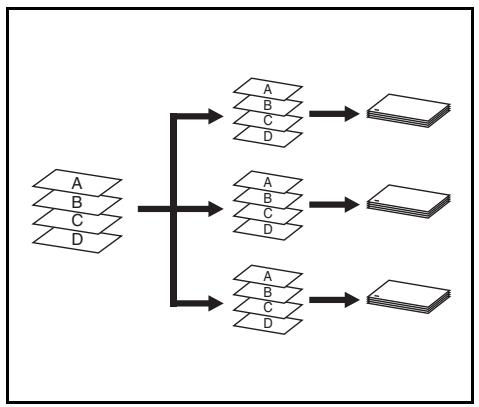

Heften In dieser Betriebsart wird jeder Kopiensatz automatisch sortiert und dann geheftet.

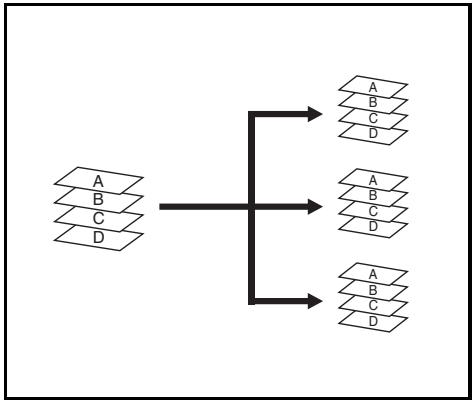

Sortieren: Ein In dieser Betriebsart werden die von mehreren Originalen angefertigten Kopien automatisch zu identischen Kopiensätzen sortiert.

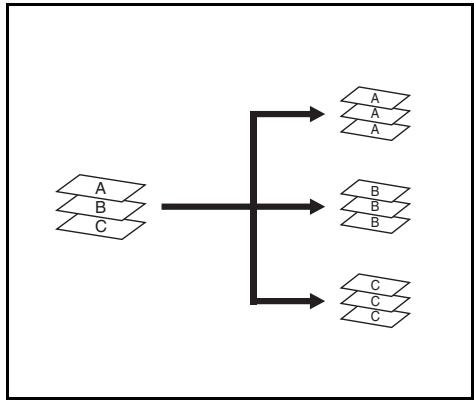

Sortieren: Aus In dieser Betriebsart werden die von mehreren Originalen angefertigten Kopien automatisch so gruppiert, daß alle von einem bestimmten Original angefertigten Kopien einen Kopiensatz bilden.

Betriebsarten [Drucker] Offset-Ausgabe Heften Störungssuche Beheben eines Papierstaus

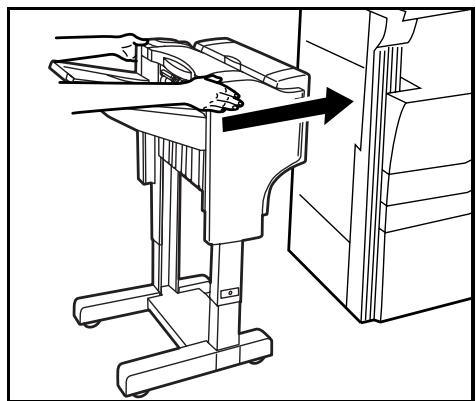

1. Drücken Sie die Dokument FinisherEntriegelungstaste, und trennen Sie den

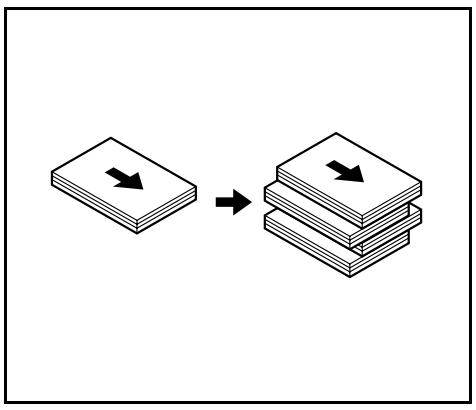

Fertigbearbeitungsgerät wie gezeigt vom Kopierer (oder Drucker). (Papierstau, Nachfüllen von Heftklammern und Heftklammernstau) In dieser Betriebsart wird jeder Satz mehrfach bedruckter Papiere automatisch nach rechts und links verschoben, um die einzelnen Sätze einfacher versetzt zu stapeln. Falls ein Papierstau auftritt, stoppt der Betriebsvorgang und auf dem Bedienungsfeld des Kopierers (oder der Informationsanzeige des Druckers) erscheint eine Anzeige bezüglich der Stauursache. In dieser Betriebsart wird jeder Satz von Ausdrucken automatisch geheftet. (A)

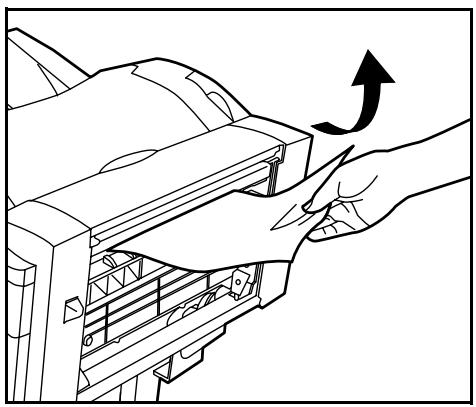

2. Entfernen Sie das Papier, das sich dort

3. Öffnen Sie die Wendeeinheitsabdeckung,

und entfernen Sie das Papier, das sich in dieser Abdeckung gestaut hat.

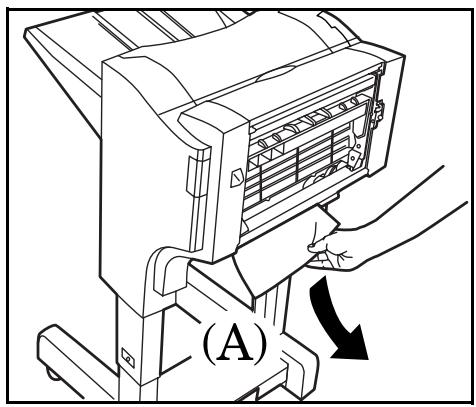

4. Überprüfen Sie den unteren Teil des

Dokument Finishers (A), und entfernen Sie das dort gestaute Papier.

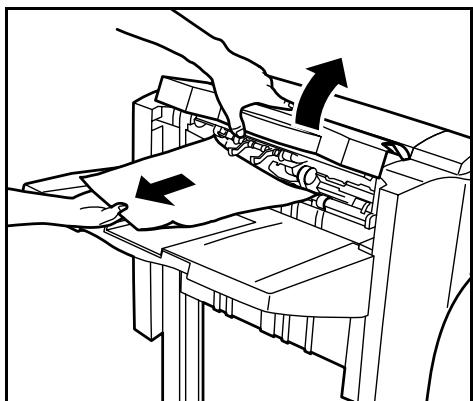

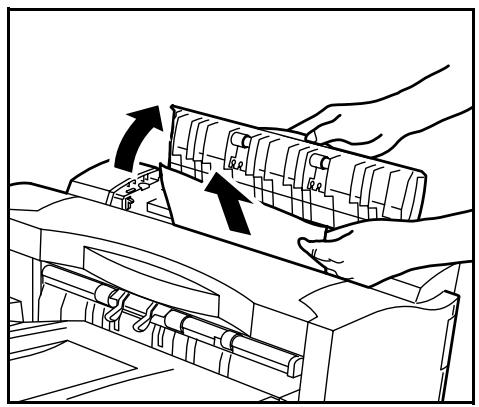

5. Öffnen Sie die obere Abdeckung, und

entfernen Sie das Papier, das sich in dieser Abdeckung gestaut hat.

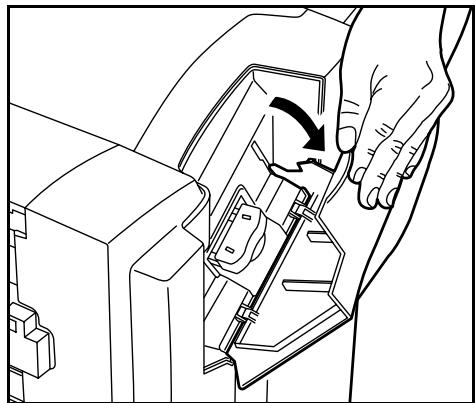

6. Schließen Sie die obere Abdeckung und

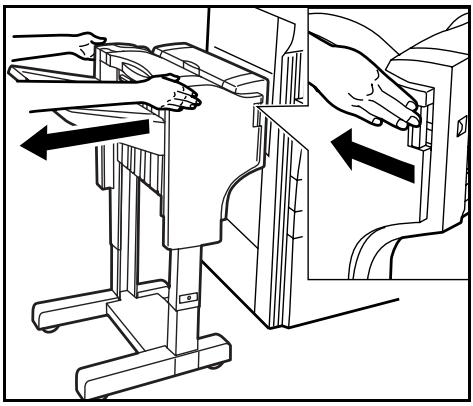

die Wendeeinheitsabdeckung, und bringen Sie den Dokument Finisher erneut am Kopierer (oder Drucker) an. Nachfüllen von Heftklammern

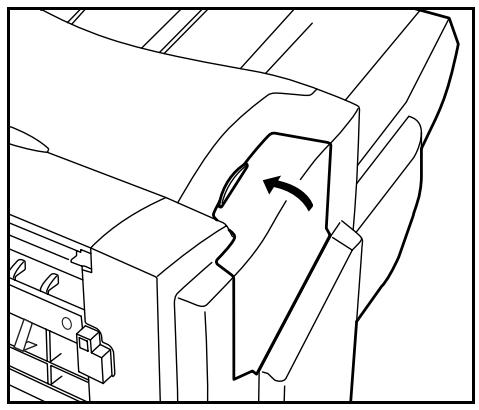

1. Öffnen Sie die Heftvorrichtungsabdeckung.

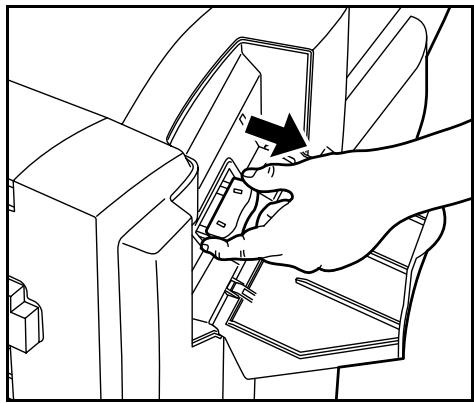

2. Ziehen Sie den Heftklammernhalter

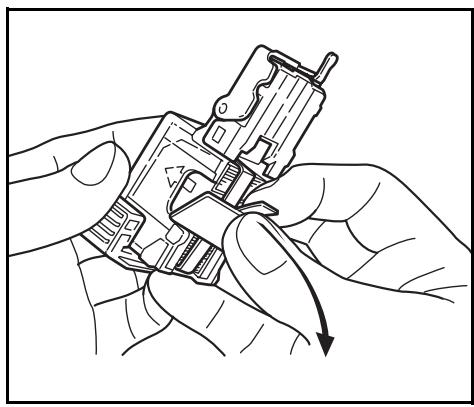

3. Entfernen Sie die leere Heftklammernkassette aus dem Heftklammern-halter.

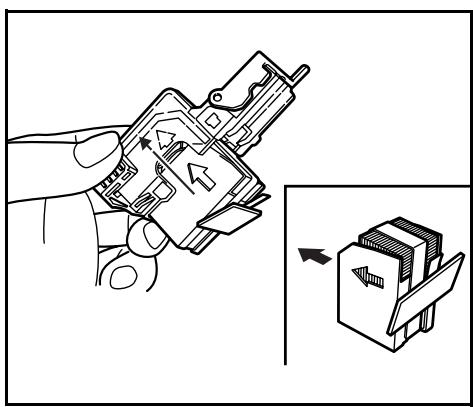

4. Halten Sie den Heftklammernhalter in

der einen Hand und die neue Heftklammern-kassette in der anderen Hand fest, und setzen Sie die neue Kassette in den Heftklammernhalter ein, wobei Sie auf die Einschubrichtung achten.

• Die Einschubrichtung wird durch den Pfeil auf der Heftklammernkassette angezeigt.

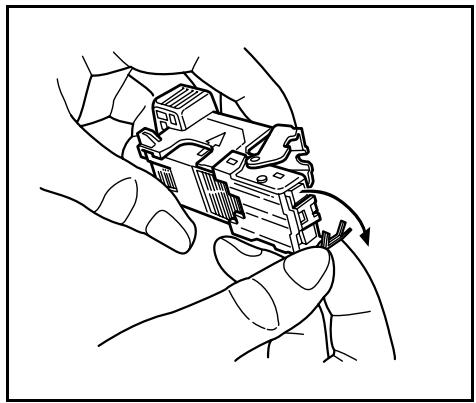

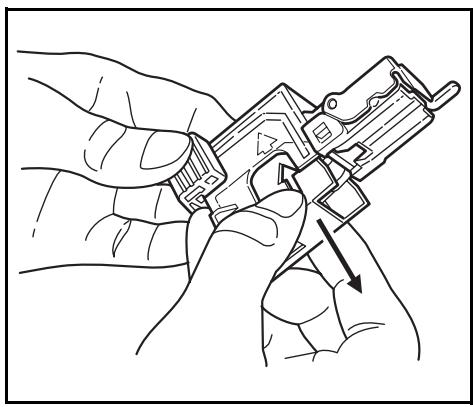

5. Schieben Sie die Heftklammernkassette

bis zum Anschlag in den Heft-klammernhalter ein, und ziehen Sie den Papierstreifen, der sich an der Kassette befindet, ab. Falls auf dem Bedienungsfeld des Kopierers (oder der Informationsanzeige des Druckers) eine Meldung erscheint, die Sie darauf aufmerksam macht, daß die Heftklammern zur Neige gehen, führen Sie das folgende Verfahren durch.

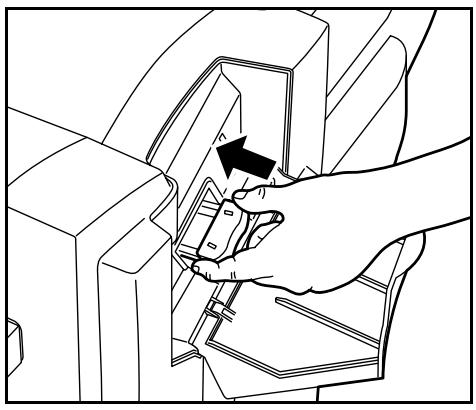

6. Setzen Sie den Heftklammernhalter

an seiner Ausgangsposition in der Heftklammerneinheit ein. Der Heftklammernhalter rastet hörbar ein, wenn er richtig eingeführt wird.

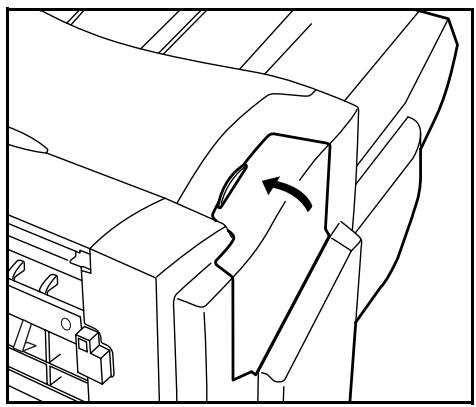

7. Schließen Sie die Heftvorrichtungsabdeckung.

(B) Beheben eines Heftklammernstaus

1. Entfernen Sie den Heftklammernhalter

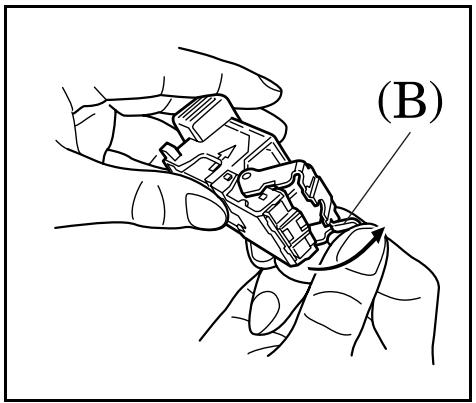

unter Durchführung desselben Verfahrens wie im Abschnitt „Nachfüllen von Heftklammern”. Öffnen Sie dann die Frontplatte, indem Sie mit dem Finger auf die Lasche (B) drücken.

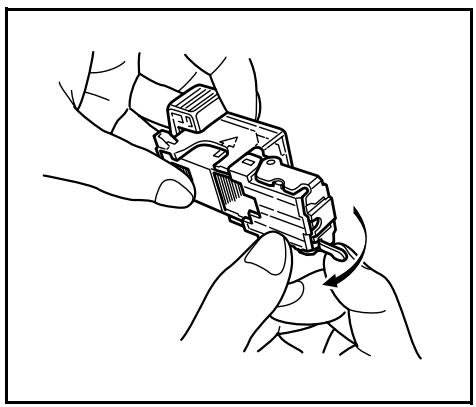

2. Entfernen Sie die gestauten Heftklammern aus dem vorderen Teil des

Heftklammernhalters (in den die Heftklammern eingelegt werden).

3. Schieben Sie die Frontplatte an ihre

Ausgangsstellung zurück.

4. Setzen Sie den Heftklammernhalter

an seiner Ausgangsposition in der Heftklammerneinheit ein. Der Heftklammernhalter rastet hörbar ein, wenn er richtig eingeführt wird.

5. Schließen Sie die Heftvorrichtungsabdeckung.

Falls ein Papierstau beim Heften auftritt, liegt möglicherweise ein Heftklammernstau vor. Führen Sie in diesem Fall das folgende Verfahren durch.

Technische Daten Typ............................................................. Bodenmodell Verfügbare Ablagen.................................. Eine Fassungsvermögen der Ablage ................ (Bei Verwendung von Papier mit einem Gewicht von unter 80 g/m²) Wenn NICHT geheftet wird B4 oder A3: 500 Blatt A4R* oder A4: 1000 Blatt Gemischte Formate: 500 Blatt Beim Heften von 2 bis 9 Blatt A3 oder B4: 28 Kopiensätzen A4R, A4 oder B5: 50 Kopiensätzen Beim Heften von 10 bis 20 Blatt A3 oder B4: 12 Kopiensätzen A4R, A4 oder B5: 20 Kopiensätzen Beim Heften von 21 bis 30 Blatt A4R, A4 oder B5: 16 Kopiensätzen Heftungsvermögen.................................... B4, A3 oder Folio: 20 Blatt A4R oder A4: 30 Blatt Gemischte Formate: 20 Blatt Stromquelle............................................... Versorgung über den Kopierer oder Drucker Abmessungen (B × H × T) ........................ 558 mm × 526 mm × 916 mm Gewicht ..................................................... 25 kg (mit Zusatzgeräten) (Änderungen der technischen Daten ohne Vorankündigung vorbehalten.)

• 500 Blatt beim Ausdrucken über den Drucker oder bei Verwendung des Kopierers als Drucker.
