BRIGGS & STRATTON 3200 PSI - Nettoyeur haute pression BRIGGS & STRATTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression
Marque	Briggs & Stratton
Modèle	3200 PSI
Pression nominale	220 bar (3 200 PSI)
Débit d'eau	15,14 L/min (4,0 GPM)
Alimentation	Essence (sans plomb)
Type de moteur	Moteur à combustion interne
Poids (expédition)	70,3 kg (155 lbs)
Température d'eau max.	37,7 °C (100 °F)
Longueur du flexible HP	15 m (50 pieds)
Roues	30 cm (12 pouces)
Système d'injection de détergent	Oui, avec siphon et filtre
Embouts de pulvérisation	5 embouts à raccord rapide (blanc, vert, jaune, rouge, noir)
Système de refroidissement automatique	Oui, déclenchement entre 51 et 68 °C
Lance à raccord rapide	Oui
Sécurité	Verrou de détente, arrêt moteur, protection contre les reculs
Lunettes de sécurité incluses	Oui
Garantie (usage privé)	1 an
Garantie (usage professionnel)	90 jours

FOIRE AUX QUESTIONS - BRIGGS & STRATTON 3200 PSI BRIGGS & STRATTON

Comment démarrer le nettoyeur haute pression ?

Assurez-vous que l'arrivée d'eau est ouverte et que le flexible haute pression est correctement raccordé. Placez le moteur sur ON (marche), ouvrez le robinet de carburant, actionnez le starter si le moteur est froid, puis tirez lentement sur la corde du lanceur jusqu'à sentir une résistance, puis tirez rapidement. Après le démarrage, laissez le starter en position Fast.

Pourquoi la pression est-elle faible ou intermittente ?

Vérifiez d'abord que la buse haute pression est installée (pas la buse noire pour détergent). Assurez-vous que l'alimentation en eau est suffisante (débit > 19 L/min) et que le tamis d'entrée n'est pas obstrué. Nettoyez la buse et vérifiez l'absence de fuites sur le flexible haute pression.

Comment utiliser le détergent avec cet appareil ?

Utilisez la buse noire (basse pression). Placez le filtre du siphon dans le bidon de détergent. Appliquez le détergent sur une surface sèche en large passages du bas vers le haut. Laissez agir 3 à 5 minutes sans laisser sécher. Rincez ensuite avec une buse haute pression.

Que faire si le moteur fume ou s'arrête ?

Vérifiez le niveau d'huile moteur (consultez le manuel moteur). Si le moteur a des ratés en charge, assurez-vous que la manette des gaz est en position Fast. Si le problème persiste, contactez un centre de réparation agréé Briggs & Stratton.

Comment rincer le système après utilisation du détergent ?

Placez le filtre du siphon dans un seau d'eau propre. Utilisez la buse noire et faites fonctionner l'appareil en basse pression pendant 1 à 2 minutes pour rincer le système. Arrêtez ensuite le moteur et libérez la pression résiduelle en appuyant sur la détente.

Puis-je utiliser de l'eau chaude ?

Non, la température d'eau d'alimentation ne doit pas dépasser 37,7 °C (100 °F). L'eau chaude peut endommager la pompe.

Comment entretenir la buse ?

Si la pression devient pulsatoire, la buse est probablement obstruée. Arrêtez le moteur et l'arrivée d'eau. Retirez la buse, utilisez le fil du kit ou un trombone pour déloger les débris, puis rincez la lance à contre-courant avec un tuyau d'arrosage.

À quelle fréquence faut-il vidanger l'huile de la pompe ?

Vidangez après les premières 50 heures de fonctionnement, puis toutes les 200 heures ou tous les 3 mois. Utilisez de l'huile non détergente de viscosité SAE 30.

Comment préparer l'appareil pour l'hiver (gel) ?

Videz la pompe en actionnant le lanceur environ 6 fois sans pression. Remplissez la pompe avec un antigel RV (sans alcool) ou un produit PumpSaver. Placez l'appareil dans un endroit propre et sec.

Le flexible haute pression fuit, que faire ?

Ne tentez pas de réparer le flexible. Remplacez-le immédiatement par un flexible neuf pouvant supporter une pression supérieure à la pression nominale (3200 PSI). Vérifiez aussi les joints toriques des raccords.

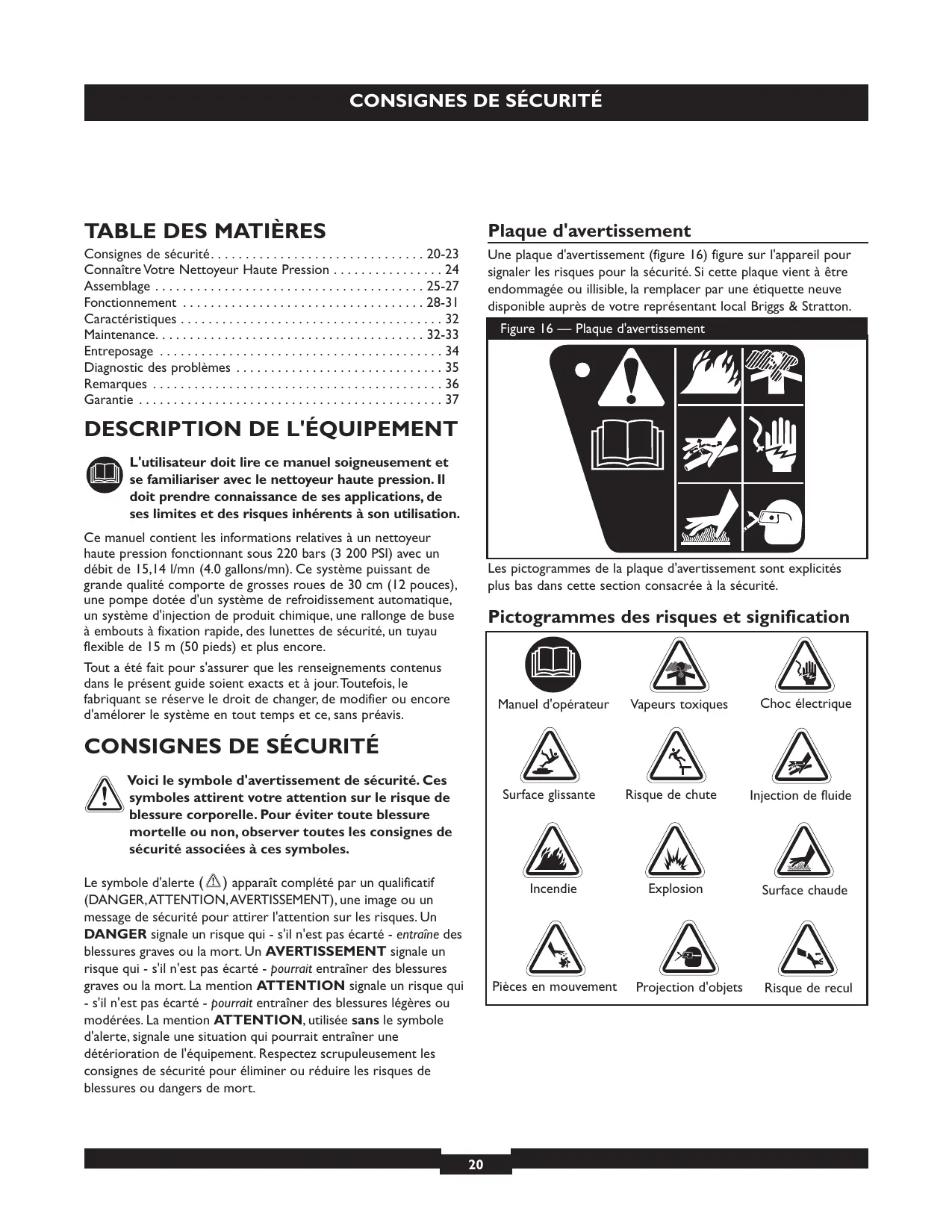

MODE D'EMPLOI BRIGGS & STRATTON 3200 PSI BRIGGS & STRATTON

Consignes de sécurité. 20-23

Connaître Votre Nettoyeur Haute Pression 24

Assemblage 25-27

Fonctionnement 28-31

Caractéristiques 32

Maintenance. 32-33

Entreposage 34

Diagnostic des problèmes 35

Remarques 36

Garantie 37

Description de l'équipement

L'utilisateur doit lire ce manuel soigneusement et se familiariser avec le nettoyeur haute pression. Il doit prendre connaissance de ses applications, de ses limites et des risques inhérents à son utilisation.

Ce manuel contient les informations relatives à un nettoyeur haute pression fonctionnant sous 220 bars (3 200 PSI) avec un débit de 15,14 l/mn (4.0 gallons/mn). Ce système puissant de grande qualité compte de grosses roues de 30 cm (12 pouces), une pompe dotée d'un système de refroidissement automatique, un système d'injection de produit chimique, une rallonge de buse à embouts à fixation rapide, des lunettes de sécurité, un tuyau flexible de 15 m (50 pieds) et plus encore.

Tout a été fait pour s'assurer que les renseignements contenus dans le présent guide soient exacts et à jour. Toutefois, le fabriquant se réserve le droit de changer, de modifier ou encore d'améliorer le système en tout temps et ce, sans préavis.

Consignes de sécurité

Voici le symbole d'alerte de sécurité. Ces symboles attirent votre attention sur le risque de blessure corporelle. Pour éviter toute blessure mortelle ou non, observer toutes les consignes de sécurité associées à ces symboles.

Le symbole d'alerte (△) apparait complété par un qualificatif (DANGER, ATTENTION, AVERTISSEMENT), une image ou un message de sécurité pour attirer l'attention sur les risques. Un DANGER signale un risque qui - s'il n'est pas ÉCARTÉ - entraine des blessures graves ou la mort. Un AVERTISSEMENT signale un risque qui - s'il n'est pas ÉCARTÉ - pourrait entraîner des blessures graves ou la mort. La mention ATTENTION signale un risque qui - s'il n'est pas ÉCARTÉ - pourrait entraîner des blessures légères ou modérées. La mention ATTENTION, utilisée sans le symbole d'alerte, signale une situation qui pourrait entraîner une déterioration de l'équipement. Respectez scrupuleusement les consignes de sécurité pour éliminer ou réduire les risques de blessures ou dangers de mort.

Plaque d'avertissement

Une plaque d'avertissement (figure 16) figure sur l'appareil pour signaler les risques pour la sécurité. Si cette plaque vient à être endommagée ou illisible, la remplacer par une étiquette neuve disponible auprès de votre représentant local Briggs & Stratton.

Figure 16 — Plaque d'avertissement

Les pictogrammes de la plaque d'avertissement sont expliqués plus bas dans cette section consacrée à la sécurité.

Pictogrammes des risques et signification

Manuel d'opérateur

Vapeurs toxiques

Choc électrique

Surface glissante

Risque de chute

Injection de fluide

Incendie

Explosion

Surface chaude

Pièces en mouvement

Projection d'objets

Risque de recul

Avertissement

En fonctionnement, le moteur dégage du monoxyde de carbone, un gaz inodore, incolore et mortel.

Respirer du monoxyde de carbone peut provoquer des nausées, l'évanouissement ou la mort.

Certains produits chimiques ou détergents peuvent être dangereux et, s'ils sont inhalés ou ingérés, provoquer des nausées importantes, des évanouissements ou des empoisonnements.

Utiliser le nettoyeur EXCLUSIVEMENT en extérieur. - Empêchez les gaz d'échappement de pénétrer dans un lieu confiné par les fenêtres, portes, entrées d'aération et d'autres ouvertures. - NE FAITES PAS fonctionner le nettoyeur haute pression à l'intérieur d'un bâtiment ou d'un lieu clos, même si les portes ou les fenêtres sont ouvertes. - S'il y a un risque d'inhalation de vapeurs, utiliser un appareil ou un masque respiratoire. - Lire soigneusement les instructions d'emploi du masque afin d'être certain qu'il protège efficacement contre l'inhalation de vapeurs dangereuses.

Avertissement

L'utilisation du nettoyeur haute pression peut causer l'apparition de flaques d'eau et rendre les surfaces glissantes et dangereuses.

Le jet à haute pression peut également faire tomber l'utilisateur s'il se tient trop près de la surface à nettoyer.

• Maintenir la buse de pulvérisation à une distance de 20 à 60 centimètres de la surface à nettoyer.
• Utiliser cet appareil sur une surface stable.
• La pente et le drainage de l'aire de nettoyage doivent être suffisants pour réduire le risque de chute accru sur des surfaces glissantes.
• Agir avec une extrême prudence en cas d'utilisation du nettoyeur haute pression sur une échelle, un échafaudage ou tout autre emplacement relativement instable.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.

Avertissement

L'essence sous forme liquide ou vapeur est extrêmement inflammable et explosive.

Un incendie ou une explosion peuvent provoquer de graves brûlures ou la mort.

METTRE de l'essence

• ARRETER le nettoyeur haute pression et le laisser refroidir au moins deux minutes avant d'ouvrir le bouchon d'essence.
• Faire le plein du réservoir à l'air libre.
• NE PAS trop remplir le réservoir. Laisser un espace suffisant pour l'évaporation de l'essence.
• Manipuler l'essence à l'abri des étincelles, des flammes nues, des veilleuses, de la chaleur ainsi que d'autres sources potentielles d'inflammation.
• NE PAS allumer de cigarettes, ni fumer.

Utilisation de l'équipement

• NE JAMAIS incliner le moteur ni l'équipement au point que l'essence se mette à couler.
• NE PAS vaporiser de liquides inflammables.

Transport et réparation de l'équipement

• Vider le réservoir et FERMER le robinet d'essence pour transporter et réparer l'équipement. Fixez le nettoyeur haute pression en position bout pendant le transport pour qu'il ne bascule pas et ne repande pas d'essence et d'huile.

Entreposage d'essence ou d'un équipement dont le réservoir contient de l'essence.

• NE PAS entreposer à proximité de fours, poêles, chauffe-eau, sèche-linge ou d'autres équipements susceptibles de composer une veilleuse ou une source potentielle d'inflammation des vapeurs d'essence.

Avertissement

La pulvérisation d'eau sur les circuits électriques peut entraîner une électrocution.

• Éloigner la pulvérisation d'eau des câbles électriques pour éviter tout risque d'électrocution.

Avertissement

Le recul rapide du câble de démarreur peut tirer la main et le bras en direction du moteur plus rapidement que vous ne vous y attendez.

Ce peut être la cause de fractures, contusions ou foulures.

• TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la pression et éviter le recul lors du démarrage du moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.
• Lors du démarrage du moteur, tirer lentement sur la corde jusqu'à ressentir une résistance, puis tirer rapidement afin d'éviter l'effet de recul.
• Après chaque tentative de démarriage, lorsqule moteur ne démarre pas, toujours pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.

Avertissement

Un moteur en marche dégage de la chaleur et des gaz d'échappement brûlants. La température de l'échappement et de certaines pièces voisines peut atteindre ou dépasser 65°C (150°F).

Un incendie ou des blessures graves peuvent survenir.

Les gaz ou la chaleur d'échappement peuvent mettre le feu à des produits combustibles, des structures ou endommager le réservoir d'essence et provoquer un incendie.

• NE PAS toucher les surfaces chaudes et éviter les gaz d'échappement chauds.
• Laisser l'équipement refroidir avant d'y toucher.
• Conserver un écart d'au moins 152 cm du nettoyeur haute pression, y compris au-dessus du nettoyeur.

Avertissement

Le démarreur et les autres pièces en rotation peuvent attraper les mains, les cheveux, les vêtements ou les accessoires.

• NE PAS porter de vêtements amples, de bijoux ni d'autres effets qui pourraient être happés par le démarreur ou les autres pièces en rotation.
• Retenir les cheveux longs en chignon et retirer les bijoux.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée, et peut donc provoquer des blessures.

• NE JAMAIS diriger le jet vers des personnes, des animaux ou des plantes.
• NE PAS laisser des ENFANTS manipuler le nettoyeur haute pression.
• NE JAMAIS tenter de réparer le flexible haute pression. Le remplacer systématiquement.
• Ne JAMAIS réparer les connexions qui fuient avec un mastic d'étanchéité. Remplacer le joint torique ou le joint.
• Toujours garder le tuyau flexible haute pression raccordé à la pompe et au pistolet de pulvérisation lorsque le système est sous pression. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau, chaque fois que vous arrêtez le moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.

Avertissement

Le jet à haute pression peut mettre en suspension dans l'air des particules de peinture ou d'autres matériaux.

• Toujours porter des lunettes de sécurité lors de l'utilisation de ce matériel ou dans la zone où ce matériel est utilisé.
• Avant de démarrer le nettoyeur haute pression, veiller à porter des lunettes de sécurité adaptées.

Avertissement

La production involontaire d'étincelles peut provoquer un incendie ou une électrocution.

Pour régler ou réparer le nettoyeur HAUTE pression

• Débrancher le fil de bougie d'allumage et l'écarter de sorte qu'il ne puisse toucher la bougie.

LORS des ESSAIS d'allumage

Utiliser un testeur de bougie d'allumage approuvé. - NE PAS vérifier l'allumage lorsque la bougie est retirée.

Attention

Une vitesse de fonctionnement du moteur trop élevée ou trop faible augmente le risque d'occasionner des blessures ou d'endommager le nettoyeur.

• NE PAS modifier la vitesse régulée du moteur.
• NE PAS faire fonctionner le nettoyeur à une pression supérieure à la pression nominale.

Attention

Les nettoyeurs haute pression produisent un jet à haute pression qui accroît les risques de blessure et de dommage à l'appareil.

• NE PAS verrouiller le pistolet de pulvérisation en position ouverte.
• NE PAS laisser le pistolet de pulverisation sans surveillance lorsque l'appareil est en marche.
• Ne JAMAIS utiliser un pistolet de pulvérisation dont le verrou de détente ou le pontet n'est pas installé et en ordre de marche.
• Toujours s'assurer que le pistolet de pulvérisation, les buses et les accessoires sont bien fixés.

Attention

Le jet à haute pression peut endommager les matériaux fragiles, le verre par exemple.

• En mode haute pression, ne pas diriger le jet sur des vitres.
• NE JAMAIS diriger le jet sur des plantes.

Attention

Un traitement inadéquat du nettoyeur haute pression peut l'endommager et réduire sa durée de vie utile.

• En cas de questions à propos de l'utilisation conforme de cet appareil, consulter le distributeur ou prendre contact avec Briggs & Stratton Power Products.
• Ne JAMAIS utiliser un appareil dont des pièces sont cassées, manquantes ou non munies de leur capot ou de leurs couvercles protecteurs.
• NE neutraliser AUCUN dispositif de sécurité de cette machine.
• Par temps froid, avant de démarrer le nettoyeur à haute pression, vérifier tous ses éléments pour vérifier l'absence de gel.
• Ne JAMAIS utiliser le flexible haute pression comme poignée pour déplacer l'appareil. Toujours utiliser pour cela la poignée de l'appareil.
• Vérifier la présence de fuites ou de signes de déterioration du circuit de carburant, comme un flexible usé ou spongieux, des brides de serrage desserrées ou manquantes, ou un réservoir ou un bouchon endommagé. Réparer toutes les défectuosités avant d'utiliser le nettoyeur haute pression.
• Cet appareil est conçu pour être utilisé uniquement avec des pièces Briggs & Stratton Power Products d'origine. Si l'équipement est utilisé avec des pièces qui NE sont PAS conformes aux caractéristiques minimales, tous les risques et responsabilités incomberont à l'utilisateur.

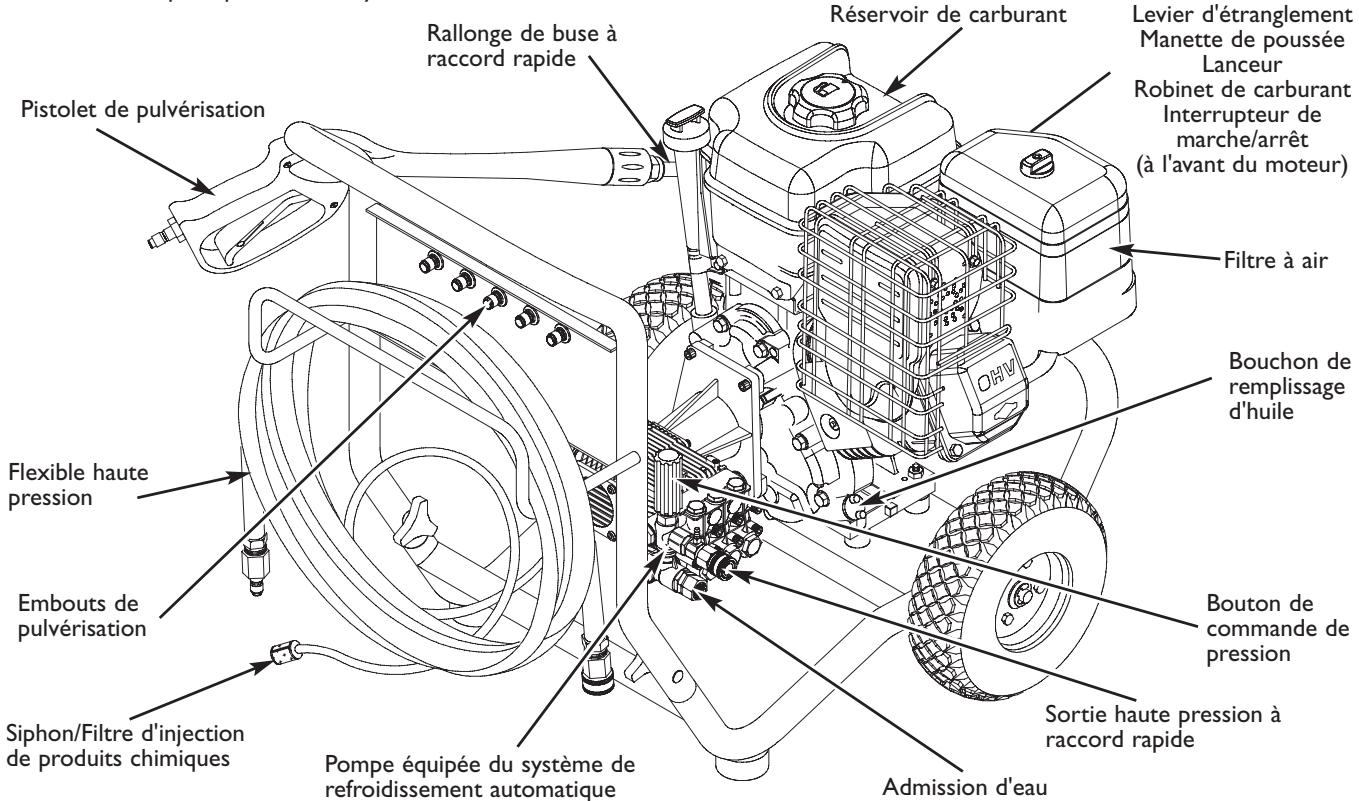

Connaître vóture nettoyeur HAUTE pression

Lisez ce manuel d'opérateur et ces règles de sécurité avant d'utiliser le nettoyeur haute pression.

Reportez-vous aux illustrations pour repérer l'emplacement des divers réglages et commandes de votre nettoyeur. Conservez ce manuel pour pouvoir vous y référer ultérieurement.

Admission d'eau - Raccorder le tuyau d'arrosage à cet endroit.

Bouchon de remplissage d'huile - Orifice de remplissage de l'huile du moteur.

Bouton de commande de pression - Permet de modifier la pression de pulvérisation.

Embouts de pulvérisation à raccord rapide - Injection de produit chimique, et : pour diverses applications de nettoyage.

Filtre à air - Protège le moteur en filtrant la poussière et les débris avant la prise d'air.

Flexible haute pression - Raccorder une des extrémités du flexible à la pompe à eau et l'autre au pistolet de pulvérisation.

Interrupteur de marche/arrêt - Mettre cet interrupteur sur "Run" avant d'utiliser le lanceur. Mettre l'interrupteur sur "Stop" pour arrêter le moteur.

Lanceur - Sert à démarrer le moteur manuellement.

Lever d'étranglement - Prépare le moteur froid au démarrage lorsqu'il est froid.

Manette de poussée - Place le moteur en mode de démarrage pour le lanceur.

Pistolet de pulvérisation - Un dispositif de détente permet de contrôler le jet d'eau sur la surface à nettoyer. Le pistolet est muni d'un verrou de sécurité de la détente.

Pompe - Fournit la haute pression.

Rallonge de buse à raccord rapide - Permet de passer rapidement de l'un à l'autre des cinq embouts de pulvérisation différents.

Réserveur de carburant - Remplir le réservoir avec du carburant sans plomb normal. Ne jamais remplir complètement le réservoir pour permettre la dilatation du carburant.

Robinet de carburant - Sert à ouvrir et à fermer l'arrivée du carburant au moteur.

Siphon/Filtre d'injection de produits chimiques - Sert à siphoner les détergents ou autres produits chimiques de nettoyage sous pression dans le circuit BASSE pression.

Sortie haute pression à raccord rapide - Sert au branchement du flexible haute pression.

Système de refroidissement automatique - Fait circuler de l'eau dans la pompe lorsque la température de l'eau atteint 51,6 à 68,3°C. L'eau chaude de la pompe est évacuée au sol. Ce système prévient tout dommage interne à la pompe.

Assemblage

IMPORTANT: Lire entièrement le manuel d'opérateur avant de monter et d'utiliser l'appareil.

Déballer le nettoyeur haute pression

1. Sortir tous les éléments de l'emballage, sauf le nettoyeur haute pression. 2. Ouvrir complètement le carton en coupant chaque coin de haut en bas. 3. Sortir le nettoyeur haute pression de l'emballage.

La boîte contient les éléments suivants :

• Unité principale
• Poignée
• Flexible haute pression
• Pistolet et pulvérisation à raccord rapide
• Rallonge de buse à raccord rapide
• Sachet de pièces détachées (contenant les éléments suivants) :
• Manuel d'opérateur
• Manuel du moteur Lunettes de sécurité Kit d'entretien Raccords de tuyau Raccords rapides
• Sachet contenant 5 embouts de pulvérisation à raccord rapide de différentes couleurs Kit de quincaillerie de fixation de la poignée (comprenant):

Boulons (2) Boutons en plastique (2)

Si des pièces manquent ou sont endommagées, contacter le centre de réparation Briggs & Stratton le plus proche.

Preparation du nettoyeur HAUTE pression avant utilisation

Pour permettre le nettoyeur haute pression en état de fonctionnement, les taches suivantes doivent être effectuées:

I. Fixer la poignée à l'unité principale.

1. Vérifier que la jauge d'huile est installée dans la pompe (figure 17).

Figure 17 — Jauge de pompe

1. Faire le niveau d'huile.
2. Faire le plein d'essence.
3. Raccorder le flexible haute pression au pistolet et pompe.
4. Raccorder l'alimentation en eau à la pompe.
5. Monter la lance sur le pistolet.
6. Choisir et fixer l'embout de pulvérisation à raccord rapide à la rallonge de buse.

Fixer la poignée

REMARQUE: Toutes les opérations de montage décrites dans cette section se rapportent à un montage par rapport à l'arrière du nettoyeur haute pression.

I. Placer la poignée sur les supports déjà reliés à l'unité principale. Vérifier que les trous de la poignée et des supports sont alignés (figure 18).

Figure 18 — Fixer la poignée sur la base

REMARQUE: Il peut être nécessaire de déplacer les supports d'un côté à l'autre.

1. Insérer les boulons dans les trous par l'extérieur de l'unité et fixer un bouton en plastique par l'intérieur de l'unité (figure 19). Serrer à la main.

Figure 19 — Immobiliser la poignée

1. Insérer les embouts de pulvérisation de couleur dans les espaces prévus à cet effet dans la poignée.

Charger en huile moteur et en carburant

• Placer le nettoyeur haute pression sur une surface horizontale.

Attention

Toute tentative de démarrage du moteur sans qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement.

• Consulter le manuel d'opérateur du moteur au sujet de l'huile et du carburant.
• La garantie sera annulée si l'équipement est endommagé par suite du non-respect de cette instruction.
• Consulter le manuel d'opérateur du moteur et suivre les instructions et les recommandations relatives à l'huile et au carburant.

REMARQUE: Toujours vérifier le niveau d'huile avant utilisation, comme expliqué dans le manuel d'opérateur du moteur.

Raccorder le flexible et l'alimentation en eau à la pompe

IMPORTANT: Pour éviter d'endommager la pompe, il est impératif de monter la rallonge de buse au pistolet de pulvérisation et raccorder tous les flexibles avant de lancer le moteur.

Engager le connecteur rapide du flexible dans la base du pistonlet (figure 20). Pour cela, tirer vers le bas la bague du connecteur rapide, pousser le raccord dans la base du pistonlet et relâcher la bague. S'assurer que le flexible est bien fixé.

Figure 20 — Raccorder le flexible haute pression au pistonlet

REMARQUE: Enlever et jiterrer tous les bouchons d'obturation de la pompe avant de raccorder les flexibles.

1. Engager l'autre extrémité du flexible haute pression dans la sortie haute pression de la pompe (figure 21). Pour cela, tirer vers le bas la bague du connecteur rapide, pousser le raccord dans la pompe et relâcher la bague. S'assurer que le flexible est bien fixé.

Figure 21 — Raccorder le flexible haute pression à la pompe

1. Avant de raccorder le tuyau d'arrosage à l'entrée d'eau du nettoyeur, inspecter le tamis d'entrée (figure 22). Nettoyer le tamis s'il contient des débris, le replacer s'il est endommagé. NE JAMAIS UTILISER UN NETTOYEUR HAUTE PRESSION DONT LE TAMIS D'ENTRÉE EST ENDOMMAGE.

Figure 22 - Inspecter le tamis d'entrée

1. Faire couler l'eau dans le tuyau d'arrosage pendant trente secondes pour éliminer tous les débris en suspension. Refermer l'eau.

IMPORTANT: NE PAS siphonner une eau stagnante pour alimenter le nettoyeur. Utiliser EXCLUSIVEMENT de l'eau froide (moins de 35°C). 5. Fixer un raccord rapide femelle au tuyau d'arrosage. Fixer un raccord rapide mâle à l'admission d'eau de la pompe (figure 23)

Figure 23 — Connecter le tuyau d'arrosage à l'admission d'eau

1. Brancher le tuyau d'arrosage (de moins de 15m) à l'orifice d'admission d'eau (figure 23). Repousser le collier du raccord rapide, emboiter le raccord sur la pompe et relâcher le collier. Tirer sur le tuyau pour vérifier la solidité du branchement.

Attention

Il FAUT laisser au moins 3 mètres de tuyau d'arrosage libre entre l'entrée du nettoyeur haute pression et un dispositif d'arrêt, par exemple un raccord d'arrêt en Y ou tout autre type de robinet.

• Les dommages causés au nettoyeur haute pression en raison du non-respect de cette mise en garde ne sont pas couverts par la garantie.
• Ouvrir l'arrivée d'eau, pointer le pistolet dans une direction sans danger et appuyer sur la détente pour purger le système de pompe de l'air et des impuretés.

Avertissement

Le jet à haute pression peut mettre en suspension dans l'air des particules de peinture ou d'autres matériaux.

• Toujours porter des lunettes de sécurité lors de l'utilisation de ce matériel ou dans la zone où ce matériel est utilisé.
• Avant de démarrer le nettoyeur haute pression, veiller à porter des lunettes de sécurité adaptées.

Liste de vérifications avant le démarrage du moteur

Inspecter le montage de l'appareil pour confirmer que les tâches suivantes ont été accomplies:

1. S'assurer que l'utilisateur a pris connaissance des "Consignes de sécurité" et du paragraphe "Utilisation du nettoyeur haute pression" avant d'utiliser l'appareil. 2. S'assurer que la poignée est bien fixe sur le chariot. 3. Vérifier que le niveau d'huile du carter moteur est correct. 4. Vérifier que l'essence ajoutée dans le réservoir est d'un type approprié. 5. Vérifier que les raccords du flexible haute pression sont correctement serrés. Vérifier que le flexible haute pression est exempt de pincements, de coupures ou de tout autre dommage. 6. Vérifier que l'alimentation en eau et son débit sont appropriés.

Utilisation du nettoyeur HAUTE pression

Si le fonctionnement du nettoyeur haute pression pose problème, contacter le centre de réparation Briggs & Stratton le plus proche.

Emplacement du nettoyeur haute pression

Déplacement autour du nettoyeur haute pression

Avertissement

Les gaz ou la chaleur d'échappement peuvent mettre le feu à des produits combustibles, des structures ou endommager le réservoir d'essence et provoquer un incendie.

• Conserver un écartement d'au moins 152 cm autour du nettoyeur haute pression, y compris au-dessus du nettoyeur.

Placer le nettoyeur haute pression à l'extérieur. NE PAS placer le nettoyeur haute pression dans un endroit où les gaz d'échappement pourraient s'accumuler et pénétrer ou être aspirés dans un bâtiment qui pourrait être occupé. Éloigner les gaz d'échappement des portes, fenêtres, entrées de ventilation ou autres ouvertures pouvant permettre aux gaz d'échappement de s'accumuler dans un endroit confiné (figure 24). Tenir compte des vents dominants et courants d'air lorsque vous positionnez le nettoyeur haute pression.

Avertissement

En fonctionnement, le moteur dégage du monoxyde de carbone, un gaz inodore, incolore et mortel.

Respirer du monoxyde de carbone peut provoquer des nausées, l'évanouissement ou la mort.

• Utiliser le nettoyeur EXCLUSIVEMENT en extérieur.
• Empêchez les gaz d'échappement de pénétrer dans un lieu confiné par les fenêtres, portes, entrées d'aération et d'autres ouvertures.
• NE FAITES PAS fonctionner le nettoyeur haute pression à l'intérieur d'un bâtiment ou d'un lieu clos, même si les portes ou les fenêtres sont ouvertes.

Figure 24 — Débattement autour du nettoyeur haute pression

Procédure de démarrage du nettoyeur haute pression

Pour le démarrage initial du nettoyeur haute pression, suivez les instructions pas à pas. Ces instructions de démarrage sont également valables si le nettoyeur n'a pas été utilisé pendant plus d'une journée.

1. Placer le nettoyeur haute pression près d'une arrivée d'eau extérieure capable d'un débit supérieur à 19 litres/minute sous une pression égale ou supérieure à 20 PSI (1,38 bar) au niveau de l'extrémité du tuyau d'arrosage, côté nettoyeur haute pression. 2. Vérifier que le flexible haute pression est solidement raccordé au pistolet et à la pompe. Pour les illustrations, se reporter au paragraphe "Préparation du nettoyeur haute pression avant utilisation". 3. S'assurer que l'appareil est placé sur une surface plane. 4. Vérifier que le tuyau d'arrosage est raccordé à l'entrée d'eau de la pompe du nettoyeur haute pression. 5. Ouvrir l'arrivée d'eau, pointer le pistolet dans une direction sans danger et appuyer sur la détente pour purger le système de pompe de l'air et des impuretés.

Attention

NE PAS faire fonctionner la pompe si l'alimentation en eau n'est pas raccordée et ouverte.

• La garantie sera annulée si l'équipement est endommagé par suite du non-respect de cette instruction.
• Monter la lance sur le pistolot (figure 25). Serrer à la main.

Figure 25 — Raccorder la lance au pistolet

1. Choisir l'embout de pulvérisation à utiliser et l'insérer dans la rallonge de buse. Voir "Utilisation des embouts de pulvérisation".
2. Mettre le cran de suture du pistolet (figure 26).

Figure 26 — Pistolet avec cran de suture engagé

1. Lors du lancement du moteur, se placer conformément aux consignes de la figure 27 et lancer le moteur en suivant les instructions du manuel d'opérateur du moteur.

Figure 27 - Position de Départ Recommandée

Avertissement

Le recul rapide du câble de démarreur peut tirer la main et le bras en direction du moteur plus rapidement que vous ne vous y attendez. Ce peut être la cause de fêlures, fractures, contusions ou foulures.

• TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la pression et éviter le recul lors du démarrage du moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.
• Lors du démar rage du moteur, tirer lentement sur la corde jusqu'à partir une résistance, puis tirer rapidement afin d'éviter l'effet de recul.
• Après chaque tentative de démarriage, lorsque le moteur ne démarre pas, toujours pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.

REMARQUE: Toujours laisser le levier d'étranglement en position "Fast" lors de l'utilisation du nettoyeur haute pression.

Avertissement

Un moteur en marche dégage de la chaleur et des gaz d'échappement brûlants. La température de l'échappement et de certaines pièces voisines peut atteindre ou dépasser 65°C (150 °F).

Un incendie ou des blessures graves peuvent survenir. Les gaz ou la chaleur d'échappement peuvent mettre le feu à des produits combustibles, des structures endommager le réservoir d'essence et provoquer incendie.

• NE PAS toucher les surfaces chaudes et éviter les gaz d’échappement chauds.
• Laisser l'équipement refroidir avant d'y toucher.
• Conserver un écartement d'au moins 152 cm autour du nettoyeur haute pression, y compris au-dessus du nettoyeur.

Procédure d'arrêt du nettoyeur haute pression

1. Laisser reposer le moteur pendant deux minutes. 2. Pour éteindre le moteur, suivre les instructions qui figurent dans le manuel d'opérateur du moteur. 3. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.

IMPORTANT: Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée, et peut donc provoquer des blessures.

• Toujours garder le tuyau flexible haute pression raccordé à la pompe et au pistolet de pulvérisation lorsque le système est sous pression.
• TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau, chaque fois que vous arrêtez le moteur. Engager le verrou de la détente du pistolet de pulverisation lorsque vous n'utilise pas le pistolet.
• Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.

Utilisation des embouts de pulvérisation

Le raccord rapide de la ballonge de buse permet d'utiliser tour à tour cinq embouts de pulvérisation différents. Les embouts de pulvérisation permettent de modifier la forme du jet comme illustré ci-dessous (figure 28).

Avertissement

Les nettoyeurs haute pression produisent un jet à haute pression qui accroît les risques de blessures et de dommages à l'appareil.

• NE JAMAIS permuter les embouts de pulvérisation sans verrouiller la sécurité de la détente.

Suivre les instructions ci-dessous pour changer d'embout de pulvérisation:

I. Tirer vers l'arrière le collier du raccord rapide et ôter l'embout déjà installé. Placer les embouts de pulvérisation fournis sur le panneau de rangement de la poignée. 2. Placer les embouts de pulvérisation dans le porte-embouts de la rallonge de buse. 3. Choisir l'embout désiré:

Pour un rinçage doux, sélectionner l'embout blanc à ou l'embout vert à. Pour recycler une surface, sélectionner l'embout jaune à ou l'embout rouge à. Pour appliquer un produit chimique, sélectionner l'embout noir.

1. Tirer vers l'arrière le collier, insérer le nouvel embout et relâcher le collier. Tirer sur l'embout pour vérifier qu'il est bien en place.
2. Pour un nettoyage plus efficace, garder l'embout de pulvérisation à une distance comprise entre 20 et 60 cm de la surface à nettoyer. Si l'embout est trop près, la surface à nettoyer peut être endommagée.
3. NE PAS nettoyer les pneus de voitures à une distance inférieure à 15 cm.

Nettoyage avec application de produit détergent

IMPORTANT: Utiliser des détergents spécifiques conçus pour les nettoyeurs haute pression. Les détergents ménagers peuvent endommager la pompe.

Attention

Avant de démarrer le moteur, il est impératif de raccorder tous les flexibles.

• La pompe sera endommagée si le moteur est démarré en l'absence des flexibles de d'accivité d'eau.
• La garantie sera annulée si l'équipement est endommagé par suite du non-respect de cette instruction.

Pour appliquer le détergent, procéder comme suit:

1. Lire le mode d'emploi de l'embout de pulvérisation. 2. Préparer la solution de détergent selon les instructions du fabricant. 3. Placer le siphon-filtre d'injection de détergent dans le bidon de détergent.

Attention

Prendre garde que le tube provenant du bidon de détergent ne vienne pas au contact du silencieux d'échappement chaud.

• Lors de l'insertion du filtre dans un flacon de solution de détergent, placer le tube de manière qu'il ne puisse pas entrer accidentellement en contact avec le silencieux chaud.
• Vérifier que c'est bien l'embout de pulvérisation noir qui est installé.

REMARQUE: Il est impossible d'appliquer le détergent avec les embouts de pulvérisation haute pression (blanc, vert, jaune ou rouge).

1. Vérifier que le tuyau d'arrosage est relié à l'arrivée d'eau. Vérifier que le flexible haute pression est relié au pistolet de pulvérisation et à la pompe; démarrer le moteur.

Figure 28 — Formes de jet selon l'embout choisi

Blanc à

Vert à 25°

Jaune à 15°

Rouge à

Haute pression

1. Appliquer le détergent sur une surface sèche en commençant par le bas et en remontant en effectuant de larges mouvements de va-et-vient horizontaux se chevauchant.
2. Laisser le détergent agir entre 3 et 5 minutes avant de nettoyer et rincer. Au besoin, faire une nouvelle application pour éviter le séchage de la surface. NE PAS laisser le détergent sécher (pour éviter les traces).

IMPORTANT: Il est impératif de rincer le système d'injection du produit chimique après chaque utilisation en plaçant le filtre dans un seau d'eau propre, puis en faisant fonctionner le nettoyeur sous basse pression pendant 1 à 2 minutes.

Rinçage avec le nettoyeur haute pression

1. Mettre le cran de sûreté du pistonnet. 2. Ôter la buse noire pour produit chimique de la rallonge de buse. 3. Choisir et installer la buse haute pression voulue en suivant les instructions de la section "Utilisation des embouts de pulvérisation", page 30. 4. Augmenter ou diminuer la pression du jet en tournant la buse réglable respectivement dans le sens antihoraire ou horaire. Utiliser une pression plus basse pour nettoyer par exemple une voiture ou un bateau. Utiliser une pression plus élevée pour décapier de la peinture ou dégraisser une allée.

Avertissement

Le jet à haute pression peut également faire tomber l'utilisateur s'il se tient trop près de la surface à nettoyer.

• Maintenir la buse de pulvérisation à une distance de 20 à 60 centimètres de la surface à nettoyer. Utiliser cet appareil sur une surface stable.
• Agir avec une extrême prudence en cas d'utilisation du nettoyeur haute pression sur une échelle, un échafaudage ou tout autre emplacement relativement instable.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.
• Pulvériser sous haute pression sur une petite surface puis rechercher des dommages éventuels. En l'absence de dommage, on peut supposer qu'il est possible de poursuivre le rincage.
• Commencer en haut de la zone à rincer, en travaillant de haut en bas avec les mêmes chevauchements que pour le nettoyage.

Nettoyage du tuyau de siphonnage de détergent

En cas d'utilisation du tuyau de siphonnage, il convient de le rincer à l'eau propre avant d'arrêter le moteur.

1. Placer le tuyau/filtre de siphonnage de détergent dans un seau plein d'eau propre. 2. Engager le verrou de sécurité du pistolet de pulvérization. 3. Fixer la buse noire pour détergent. 4. Rincer pendant 1 à 2 minutes. 5. Arrêter le moteur. 6. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.

IMPORTANT : Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation. Le pistolet de pulvérization conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée, et peut donc provoquer des blessures.

• Toujours garder le tuyau flexible haute pression raccordé à la pompe et au pistolet de pulvérisation lorsque le système est sous pression.
• TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau, chaque fois que vous arrêtez le moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.

Système de refroidissement automatique (dissipation de la chaleur)

Si le moteur du nettoyeur haute pression fonctionne pendant 3 à 5 minutes sans que l'on appuie sur la détente du pistonlet de pulvérisation, l'eau en circulation dans la pompe peut atteindre des températures supérieures à 51°C. Le système commence alors à refroidir la pompe en évacuant l'eau chaude sur le sol.

Pression de sortie 220 bar (3200 psi)

Débit 15,14 litres/minute (4,0 gpm)

Détergent Utiliser un détergent compatible avec les nettoyeurs haute pression

Température de l'eau... Ne doit pas dépasser 37,7°C (100°F) d'alimentation

Système de... Se déclenche lorsque la température de refroidissement de l'eau atteint 51 à 68°C (125-155°F) automatique

Poids d'expédition 70,3 kg (155 lbs.)

Recommandations d'entretien générales

La garantie du nettoyeur haute pression ne couvre pas les pièces que l'utilisateur a endommagées ou qu'il a négligées. Pour obtenir la pleine application de la garantie, il faut que l'utilisateur entretienne et utilise le nettoyeur haute pression selon les instructions décrites dans le présent manuel.

REMARQUE: Pour toute question sur le remplacement des composants du nettoyeur haute pression BSPP, rendez-vous sur notre site sur la toile mondiale à l'adresse BRIGGSandSTRATTON.COM.

• Certains réglages doivent être effectués périodiquement pour entretenir le nettoyeur haute pression.
• L'entretien décrit dans ce manuel ainsi que dans le manuel d'opérateur du moteur doit être effectué au moins une fois par an.
• Une fois par an, nettoyer ou remplacer la bougie d'allumage, nettoyer ou remplacer le filtre à air et vérifier l'usure du pistonnet de pulvérisation et de la rallonge de buse à raccord rapide. Une bougie d'allumage neuve et un filtre à air propre permettent d'assurer un mélange essence-air ajusté, contribuant au meilleur fonctionnement du moteur et accroissant sa durée de vie. Consulter le manuel d'opérateur du moteur pour plus de détails.
• En cas d'utilisation de pneus gonflables, maintenir la pression d'air à la valeur indiquée sur les pneus ou entre 15 et 40 psi (1 à 2,75 bars).

Avant chaque utilisation

1. Contrôler le niveau d'huile du moteur. 2. Contrôler le bon état du tamis d'entrée d'eau. 3. Vérifier l'absence de fuite du flexible haute pression. 4. Contrôler le bon état du tube de siphonnage et du filtre du détergent.

1. Vérifier l'absence de fuites dans le pistolet de pulvérisation, la rallonge de buse et les embouts de pulvérisation.
2. Rincer le tuyau d'arrosage pour éliminer les débris avant de raccorder le nettoyeur haute pression.

Vérifier et nettoyer le tamis de filtrage d'entrée

Contrôler le tamis à l'entrée d'eau. Nettoyer le tamis s'il est colmaté, le replacer s'il est endommagé.

Contrôler le flexible haute pression

Le flexible haute pression peut fuir en raison de l'usure, de pincements ou d'une mauvaise utilisation. Vérifier le bon état du flexible avant chaque utilisation. Vérifier l'absence de coupures, de fuites, d'usure ou de renflement du revêtement, de détérioration et de jeu dans les raccords. Remplacer le flexible immédiatement au moindre signe de détérioration.

Avertissement

Le jet d'eau à haute pression produit par l'appareil est capable d'entraîner des blessures graves.

• NE JAMAIS tenter de réparer le flexible haute pression. Le remplacer.
• Le flexible de remplacement DOIT pouvoir résister à une pression supérieure à la pression nominale du nettoyeur.

Vérifier le tuyau de siphonnage de détergent

Examiner le filtre du tuyau de détergent et le nettoyer s'il est obstrué. Le tuyau doit s'adapter étroitement à l'embout barbelé. Rechercher des déchirures ou des fuites sur le tuyau. Remplacer le filtre ou le tuyau si l'un ou l'autre est endommagé.

Contrôler le pistolet et la lance

Examiner le raccordement du flexible au piston et s'assurer de sa solidité. Contrôler le fonctionnement de la gâchette en la manœuvrant et en s'assurant qu'elle revient d'elle-même en position de repos. Mettre le cran de sûreté et tenter d'appuyer sur la gâchette. La gâchette doit rester bloquée.

Entretien de la buse

Une sensation de pulsation dessentie en appuyant sur la détente du pistolet de pulvérisation peut être due à une pression trop élevée dans la pompe. Cet excès de pression dans la pompe est souvent dû à l'engorgement ou au blocage d'un embout de pulvérisation par des corps étrangers, tels que de la poussière, etc. Pour remédier au problème, nettoyer immédiatement les embouts de pulvérisation en suivant les instructions ci-dessous:

1. Arrête le moteur et coupe l'alimentation en eau. 2. Détache l'embout de pulvérisation de l'extrémité de la rallonge de buse. 3. Utilise le fil fourni dans le kit (ou un petit trombone à papier) pour déloger tout matériel étranger susceptible de boucher ou de bloquer l'embout de pulvérisation (figure 29).

Figure 29 — Entretien de l'embout

1. À l'aide d'un tuyau d'arrosage, éliminer tout autre débris en rincant la lance en sens inverse du début normal (figure 30). Effectuer ce rincavage à contre-débit pendant 30 s à 1 minute.

Figure 30 — Nettoyage de la lance à contre-débit

1. Remettre l'embout en place dans la rallonge de buse.
2. Remonter la lance sur le pistolet.
3. Reconnecter l'alimentation en eau, rouvrir l'eau et redémarrer le moteur.
4. Essayer le nettoyeur haute pression avec chacun des embouts de pulvérisation à raccord rapide.

Entretien des joints toriques

Les joints toriques maintiennent l'étanchéité des raccords des flexibles et du pistonnet. En fonctionnement normal du nettoyeur haute pression, ils s'usent et finissent par s'abimer.

Un kit d'entretien est disponible pour le nettoyeur haute pression; il contient des joints toriques de rechange, des joints en caoutchouc et des tamis de filtrage. Consulter la notice d'instruction fournie avec le kit pour le remplacement des joints. Noter que la totalité des pièces du kit ne sont pas utilisées sur chaque modèle de nettoyeur.

Pour déposer un joint usé ou endommagé : glisser la lame plate d'un petit tournevis sous le joint et l'extraire.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

• Ne JAMAIS réparer les connexions qui fuient avec un mastic d'étanchéité. Remplacer le joint torique ou le joint.

Vidange de l'huile

Remplacer l'huile après 50 heures de fonctionnement puis toutes les 200 heures de fonctionnement, ou 3 mois si cette période échoit la première.

REMARQUE: Utiliser exclusivement de l'huile non détergente de viscosité 30 de bonne qualité. NE PAS utiliser d'additif.

Vidanger la pompe selon la procédure suivante:

I. Nettoyer autour du bouchon de vidange en laiton au-dessous de la pompe. 2. Déposer le bouchon de vidange. Vidanger l'huile complètement dans un récipient homologué pour cet usage. 3. Lorsque l'huile cesse de s'écouler, remettre le bouchon de vidange en place et le serrer fermement. 4. Nettoyer autour de la jauge à huile. Déposer la jauge à huile et remplir la pompe avec l'huile recommandée jusqu'à la marque "Full" gravée sur la jauge (typiquement 0.43L ou 15 oz.). 5. Remettre la jauge en place. 6. Essuyer toute trace d'huile répandue.

Entretien du moteur

Pour avoir des instructions sur la façon d'entretenir correctement le moteur, se reporter au manuel d'opérateur du moteur.

Attention

Éviter un contact prolongé ou répété de l'huile moteur usagée avec la peau.

• Il a été montré en laboratoire que l'huile moteur usagée peut provoquer des cancers de la peau chez certains animaux.
• Laver à l'eau savonneuse et rincer soigneusement les parties exposées.

MAINTENIR HORS DE PORTÉE DES ENFANTS. POUR LE RESPECT DE L'ENVIRONNEMENT, DEPOSER L'HUILE USAGÉE DANS UN CENTRE AGRÉÉ.

Preparation de l'appareil avant de l'entreposer

Il n'est pas conseillé de laisser de l'eau dans l'appareil pendant de longues périodes. Des sédiments ou des minéraux peuvent se déposer sur les pièces de la pompe et la rendre inopérante. En cas de non-utilisation prévue pendant une période supérieure à 30 jours, procéder comme suit:

1. Rincer le tube à détergent en plaçant le filtre dans un récipient rempli d'eau claire tout en faisant fonctionner le nettoyeur en mode basse pression. Rincer pendant une ou deux minutes. 2. Arrêter le moteur et le laisser refroidir, puis débrancher tous les flexibles. Débrancher le fil de bougie. 3. Vider la pompe de tout liquide en manœuvrant la poignée environ six fois. Ceci devrait retirer la majeure partie du liquide de la pompe.

1. Remplir la pompe d'un liquide antigel RV (sans alcool) en versant une solution de ce liquide dans un tuyau d'arrosage d'un mètre de long raccordé sur l'entrée et en manœuvrant deux fois la poignée. Si disponible, utiliser du liquide PumpSaver au lieu de l'antigel RV et suivre les indications portées sur l'emballage.
2. Placer l'appareil dans un endroit propre et sec.

Entreposage du moteur

Pour avoir des instructions sur la façon de préparer correctement le moteur en vue de l'entreposage, se reporter au manuel d'opérateur du moteur.

Diagnostic des problemes

Symptôme	Cause	Solution
La pompe rencontres les problèmes suivants : impossible de monter en pression, pression intermittente, à coupes de pression, faible débit d'eau.	1. Buse à basse pression installée.	1. Remplacer la buse par la buse à haute pression.
	2. Entrée d'eau obstruée.	2. Nettoyer l'entrée.
	3. Alimentation en eau inadéquate.	3. Fournir un débit d'eau adéquat.
	4. Pincement ou fuite sur le flexible d'entrée.	4. Éliminer le pincement, réparer la fuite.
	5. Crépine du flexible d'entrée colmatée.	5. Vérifier et nettoyer la crépine d'entrée du flexible.
	6. Température d'eau supérieure à 35 °C.	6. Fournir une alimentation en eau plus froide.
	7. Colmatage ou fuite du flexible haute pression.	7. Déboucher le flexible haute pression.
	8. Fuite au pistolet.	8. Remplacer le pistolet ou les joints toriques.
	9. La buse est obstruée.	9. Nettoyer la buse.
	10. Pompe défectueuse.	10. Contacter le centre d'entretien Briggs & Stratton Power Products.
Le détergent ne se mélange pas avec le jet d'eau.	1. Tube de siphonnage non immergé dans le détergent.	1. Faire plonger le tube de siphonnage dans le détergeant
	2. Filtre pour détergent bouché.	2. Nettoyer ou remplacer le filtre ou le tube de siphonnage du détergent.
	3. Buse à haute pression installée.	3. Remplacer la buse par la buse à bassé pression.
Le moteur tourne bien à vide mais a des ratés en charge.	Régime moteur trop faible.	Déplacer la manette des gaz en position FAST (rapide). Si le moteur continue à avoir des pertes de régime en charge, contacter le service après-vente Briggs & Stratton Power Products.
Le moteur s'accrite opinément.	Panne s'est.	Refaire le plein.

Remarques

REMARQUES

À partir du 1er décembre 2005, la présente garantie remplace toute garantie non datée et toute garantie dont la date est antérieure au 1er décembre 2005

Garantie limitee

Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces du nettoyeur haute pression défectueuses comportant un vice de matériel, un défaut de fabrication ou les deux. Les frais de transport des pièces envoyées en réparation ou pour être remplacées au titre de la présente garantie sont à la charge de l'acheteur. La garantie est en vigueur durant les périodes et aux conditions stipulées dans le présent document. Pour faire jouer la garantie, s'adresser à l'établissement de service après-vente agréé le plus proche indiqué sur le site http://www.BRIGGSandSTRATTON.COM.

IL N'EXISTÉ AUCUNE AUTRE GARANTIE EXPlicitE. LES GARANTS IMPLICITES, COMPRENANT CELLES DE QUALITÉ MARCHANDE ET D'APITUDE À UN USAGEPARTICULIER, SONT LIMITEÉAUN ANA PARTIR DE LA DATE D'ACHAT, SANS PRÉJUDICE D'UNE DUREE LÉGALE DIFFÉRENTE EXCLUANT TOUTE GARANTIE IMPLICITE. LA RESPONSABILITÉ DES DOMMAGES ACCESSOIRES OU INDIRECTS EST EXCLUE DANS LA MESURE OÜ UNE TELLE EXCLUSION EST LÉGALE. Certains pays ou États/provinces n'autorisent aucune restriction sur la durée d'une garantie implicite, et certains pays ou États/provinces n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Par conséquent, les restrictions et exclusions décrites ci-dessus pourraient ne pas s'appliquer dans certains cas. La presente garantie accorde légalement à l'utiliser certains droits spécifique auxquels peuvent égarlement s'ajouter d'autres droits qui varient d'un pays ou d'un état à l'autre.

Periodde garantie

Usage privé

1 an

Usage professionnel

90 jours

La période de garantie débute à la date d'achat par le premier acheteur de détail ou par le premier utilisateur commercial final, et couvre la durée stipulée dans le tableau ci-dessus. Par "usage", on entend une utilisation personnelle résidentielle par l'acheteur de détail. Par "usage professionnel", on entend toute autre utilisation, y compris à des fins commerciales, donnant lieu à rémunération ou location. Dès la première exploitation de l'équipement en usage professionnel, il est réputé être définitivement à usage professionnel au titre de la présente garantie. Les équipements utilisés pour une alimentation principale en remplacement du réseau public d'électricité ne sont pas couverts par la présente garantie. Les nettoyeurs haute pression à moteur électrique utilisés à des fins commerciales ne sont pas couverts.

POUR TOUS LES ÉQUIPÉMENTS FABRIQUÉS PAR BRIGGS & STRATTON, L'ENREGISTREMENT DE LA GARANTIE N'EST PAS OBLIGATOIRE POUR QU'ELLE PRENNE EFFET. CONSERVER LE REÇU COMME PREUVÉ D'ACHAT. SI, LORS DUNE DEMANDE D'INTERVENTION SOUS GARANTIE, LA DATE INITIALE D'ACHAT NE POT ETRE FOURNIE, LA DATE DE FABRICATION DU PRODUIT SERT DE RÉFERENCE POUR DÉTERMINER LA PÉRIODE DE GARANTIE.

À PROPOS de la garantie de votre équipement

Nous vous encourageons à faire réparer vos appareils au titre de la garantie et tenons à nous excuser pour tout inconvénient subi. Tout établissement de service après-vente agréé peut effectuer les réparations sous garantie. La plupart des réparations sous garantie sont traitées sans formalité ; cependant, il arrive parfois qu'une demande d'intervention au titre de la garantie ne soit pas fondée. Par exemple, la garantie ne couvre pas les dommages causés à l'équipement par une mauvaise utilisation, par un manque d'entretien périodique, durant l'expédition, la manutention ou l'entreposage, ou en raison d'un montage incorrect. De même, la garantie sera annulée si la date de fabrication ou le numéro de série apposé sur l'équipement a été enlevé ou si le matériel a été altéré ou modifié. Durant la période de garantie, l'établissement de service après-vente agréé réparera ou remplacera, à sa discrétion, toute pièce qui, après examen, est trouvée défectueuse à la suite d'une utilisation et d'un entretien normaux. La présente garantie ne couvre pas les réparations ni les équipements suivants :

Usure normale : Comme tout appareil mécanique, le matériel motorisé extérieur nécessite, pour fonctionner correctement, que certaines de ses pièces soient régulièrement entretenues et remplacées. La présente garantie ne couvre pas les frais de réparation lorsque la durée de vie d'une pièce ou de l'équipement est dépassée par suite de l'utilisation normale. Montage et entretien : la présente garantie ne couvre pas les équipements ni les pièces dans les cas qui, selon nous, auraient nuit à la performance et à la fiabilité du produit, à savoir : montage et modifications inadéquats ou non autorisés ; mauvaise utilisation, négligence, accident, surcharge, emballage ; réparation, entreposage ou entretien inadéquats. De plus, la garantie ne couvre pas l'entretien normal tel que les filtres à air, les réglages, le nettoyage du système de carburant et l'obstruction (due à des produits chimiques, des débris, de la poussière, ainsi de suite). Autres exclusions : La présente garantie exclut les pièces telles que les raccords rapides, les joints, les joints toriques, les pompes ayant fonctionné sans alimentation en eau ou tout dommage ou tout mauvais fonctionnement résultant d'un accident, d'une utilisation abusive, de modifications, de changements ou d'un entretien inadéquat du système, du gel ou d'une déterioration chimique. La garantie du produit ne couvre pas les pièces accessoires telles que les pistolets, les tuyaux, les rallonges de buse (lances) et les buses. Cette garantie ne couvre ni le matériel d'occasion, reconditionné et de démonstration, ni les pannes dues au fait de Dieu et autres cas de force majeure hors du contrôle des fabricants. 198187CF, Rev. C, 12/31/2006

Figura 48 — Connecte le Poulard à la Base

Figura 5I — Conecte a Mangueira de Alta Pressao à Bomba

1. Avant de connecter la mangueira de jardin à l'entrée d'eau, inspectez la grille d'entrée (Figura 52). Nettoyez la grille si elle contient des débris, remplacez-la si elle est endommagée. NÃO OPERÉ A LAVADORÀ À PRESSÃO SE A TELA ESTIVER DANIFICADA.
