BRIGGS & STRATTON 2400 PSI - Nettoyeur haute pression BRIGGS & STRATTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression résidentiel
Marque	Briggs & Stratton
Modèle	2400 PSI
Pression maximale	2400 PSI (165 bars)
Débit d'eau	7,57 L/min (2 GPM)
Type de moteur	Moteur à essence 4 temps
Pompe	Pompe à came axiale avec pistons en acier inoxydable
Longueur du flexible haute pression	7,6 m (25 pieds)
Système d'injection de détergent	Siphon avec filtre, utilisation en basse pression
Buse	Buse réglable (haute et basse pression)
Système de refroidissement automatique	Déclenchement entre 51°C et 68°C
Poids d'expédition	29 kg (64 lbs)
Température d'eau d'alimentation max.	35°C
Niveau de pression acoustique (à 7 m)	79 dB(A)
Niveau de bruit garanti	104 dB(A)
Sécurité	Verrou de détente, lunettes de sécurité fournies
Garantie (usage privé)	1 an
Garantie (usage professionnel)	90 jours
Carburant	Essence sans plomb
Lubrification moteur	Huile moteur (selon manuel du moteur)

FOIRE AUX QUESTIONS - BRIGGS & STRATTON 2400 PSI BRIGGS & STRATTON

Comment démarrer le nettoyeur haute pression ?

Assurez-vous que l'arrivée d'eau est ouverte et que le flexible est raccordé. Pointez le pistolet dans une direction sûre, appuyez sur la détente pour purger l'air, puis verrouillez la détente. Placez le levier d'étranglement en position 'START', tirez lentement sur la corde de lanceur jusqu'à sentir une résistance, puis tirez rapidement. Une fois démarré, placez l'étranglement en position 'FAST'.

Pourquoi la pression est-elle faible ?

Vérifiez que la buse n'est pas en mode basse pression (tirez-la vers l'arrière pour la haute pression). Assurez-vous que l'arrivée d'eau est suffisante (débit > 7,5 L/min) et que le tamis d'entrée n'est pas obstrué. Inspectez le flexible haute pression pour des fuites ou pincements. Nettoyez l'orifice de la buse si nécessaire.

Comment utiliser le détergent ?

Placez la buse en mode basse pression (faites-la glisser vers l'avant). Plongez le tube de siphon dans le détergent compatible. Démarrez le moteur et pulvérisez sur une surface sèche en commençant par le bas. Laissez agir 3 à 5 minutes, puis rincez en mode haute pression. Rincez toujours le système après usage en plaçant le tube dans de l'eau propre et en faisant fonctionner 1 à 2 minutes.

Comment arrêter le nettoyeur en toute sécurité ?

Laissez tourner le moteur à vide 2 minutes, puis coupez-le selon les instructions du manuel du moteur. Après l'arrêt, pointez le pistolet dans une direction sûre et appuyez sur la détente pour libérer la pression résiduelle. Engagez le verrou de la détente. Débranchez l'arrivée d'eau et le flexible si nécessaire.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'huile et d'essence. Assurez-vous que la manette d'arrêt est en position 'ON'. Vérifiez la bougie d'allumage et le filtre à air. Si le moteur est noyé, attendez quelques minutes. Consultez le manuel du moteur pour plus de détails.

Comment entreposer l'appareil pour l'hiver ?

Rincez le système de détergent, videz la pompe en actionnant la poignée 6 fois, puis remplissez-la de liquide antigel RV (sans alcool) ou de PumpSaver. Nettoyez le filtre à air, vidangez le réservoir d'essence ou ajoutez un stabilisateur. Rangez dans un endroit propre et sec.

Quel type d'huile moteur utiliser ?

Référez-vous au manuel du moteur fourni avec l'appareil. En général, pour un moteur Briggs & Stratton 4 temps, utilisez une huile SAE 30 (ou 10W-30 par temps froid) de qualité détergente. Vérifiez le niveau avant chaque utilisation.

Comment nettoyer une buse obstruée ?

Arrêtez le moteur et coupez l'eau. Retirez la lance du pistolet. Utilisez une clé Allen de 2 mm pour dévisser l'orifice de l'extrémité de la buse. Nettoyez avec le fil fourni ou un trombone, puis rincez à contre-courant avec un tuyau d'arrosage pendant 30-60 secondes. Remontez et testez.

Quelle est la distance de sécurité à respecter ?

Maintenez une distance de 20 à 60 cm entre la buse et la surface à nettoyer. Pour les pneus, ne vous approchez pas à moins de 15 cm. Gardez un espace d'au moins 1,5 m autour du nettoyeur pour éviter la chaleur et les gaz d'échappement.

Que faire en cas de fuite au pistolet ou au flexible ?

Ne jamais réparer un flexible haute pression ; remplacez-le immédiatement par un flexible capable de résister à une pression supérieure à la pression nominale. Pour les fuites au pistolet, remplacez les joints toriques. Consultez le kit d'entretien fourni. Si la fuite persiste, contactez un centre de réparation agréé.

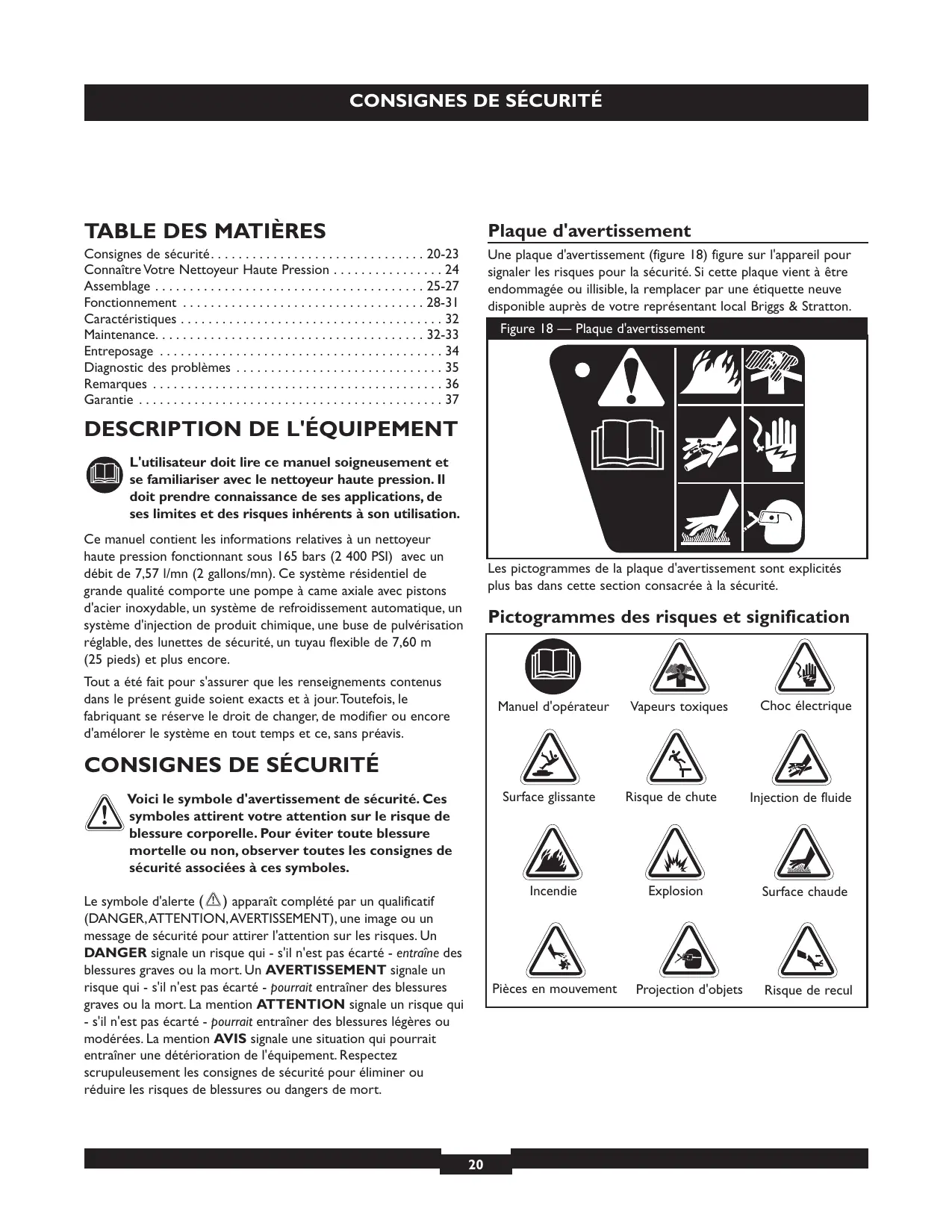

MODE D'EMPLOI BRIGGS & STRATTON 2400 PSI BRIGGS & STRATTON

Consignes de sécurité. 20-23

Connaître Votre Nettoyeur Haute Pression 24

Assemblage 25-27

Fonctionnement 28-31

Caractéristiques 32

Maintenance. 32-33

Entreposage 34

Diagnostic des problèmes 35

Remarques 36

Garantie 37

Description de l'équipement

L'utilisateur doit lire ce manuel soigneusement et se familiariser avec le nettoyeur haute pression. Il doit prendre connaissance de ses applications, de ses limites et des risques inhérents à son utilisation.

Ce manuel contient les informations relatives à un nettoyeur haute pression fonctionnant sous 165 bars (2 400 PSI) avec un débit de 7,57 l/min (2 gallons/min). Ce système résidentiel de grande qualité compte une pompe à came axiale avec pistons d'acier inoxydable, un système de refroidissement automatique, un système d'injection de produit chimique, une buse de pulvérisation réglable, des lunettes de sécurité, un tuyau flexible de 7,60 m (25 pieds) et plus encore.

Tout a été fait pour s'assurer que les renseignements contenus dans le présent guide soient exacts et à jour. Toutefois, le fabriquant se réserve le droit de changer, de modifier ou encore d'améliorer le système en tout temps et ce, sans préavis.

Consignes de sécurité

Voici le symbole d'alerte de sécurité. Ces symboles attirent votre attention sur le risque de blessure corporelle. Pour éviter toute blessure mortelle ou non, observer toutes les consignes de sécurité associées à ces symboles.

Le symbole d'alerte (A) apparait complété par un qualificatif (DANGER, ATTENTION, AVERTISSEMENT), une image ou un message de sécurité pour attirer l'attention sur les risques. Un DANGER signale un risque qui - s'il n'est pas ÉCARTÉ - entraine des blessures graves ou la mort. Un AVERTISSEMENT signale un risque qui - s'il n'est pas ÉCARTÉ - pouvoir entraîner des blessures graves ou la mort. La mention ATTENTION signale un risque qui - s'il n'est pas ÉCARTÉ - pouvoir entraîner des blessures légères ou modérées. La mention AVIS signale une situation qui pourrait entraîner une détérioration de l'équipement. Respectez scrupuleusement les consignes de sécurité pour éliminer ou réduire les risques de blessures ou dangers de mort.

Plaque d'avertissement

Une plaque d'avertissement (figure 18) figure sur l'appareil pour signaler les risques pour la sécurité. Si cette plaque vient à être endommagée ou illisible, la remplacer par une étiquette neuve disponible auprès de votre représentant local Briggs & Stratton.

Figure 18 — Plaque d'avertissement

Les pictogrammes de la plaque d'avertissement sont expliqués plus bas dans cette section consacrée à la sécurité.

Pictogrammes des risques et signification

Manuel d'opérateur

Vapeurs toxiques

Choc électrique

Surface glissante

Risque de chute

Injection de fluide

Incendie

Explosion

Surface chaude

Pièces en mouvement

Projection d'objets

Risque de recul

Avertissement

En fonctionnement, le moteur dégage du monoxyde de carbone, un gaz inodore, incolore et mortel.

Respirer du monoxyde de carbone peut provoquer des nausées, l'évanouissement ou la mort.

Certains produits chimiques ou détergents peuvent être dangereux et, s'ils sont inhalés ou ingérés, provoquer des nausées importantes, des évanouissements ou des empoisonnements.

Utiliser le nettoyeur EXCLUSIVEMENT en extérieur. - Empêchez les gaz d'échappement de pénétrer dans un lieu confiné par les fenêtres, portes, entrées d'aération et d'autres ouvertures. - NE FAITES PAS fonctionner le nettoyeur haute pression à l'intérieur d'un bâtiment ou d'un lieu clos, même si les portes ou les fenêtres sont ouvertes. - S'il y a un risque d'inhalation de vapeurs, utiliser un appareil ou un masque respiratoire. - Lire soigneusement les instructions d'emploi du masque afin d'être certain qu'il protège efficacement contre l'inhalation de vapeurs dangereuses.

Avertissement

L'utilisation du nettoyeur haute pression peut causer l'apparition de flaques d'eau et rendre les surfaces glissantes et dangereuses.

Le jet à haute pression peut également faire tomber l'utilisateur s'il se tient trop près de la surface à nettoyer.

• Maintenir la buse de pulvérisation à une distance de 20 à 60 centimètres de la surface à nettoyer.
• Utiliser cet appareil sur une surface stable.
• La pente et le drainage de l'aire de nettoyage doivent être suffisants pour réduire le risque de chute accru sur des surfaces glissantes.
• Agir avec une extrême prudence en cas d'utilisation du nettoyeur haute pression sur une échelle, un échafaudage ou tout autre emplacement relativement instable.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.

Avertissement

L'essence sous forme liquide ou vapeur est extrêmement inflammable et explosive.

Un incendie ou une explosion peuvent provoquer de graves brûlures ou la mort.

METTRE de l'essence

• ARRETER le nettoyeur haute pression et le laisser refroidir au moins deux minutes avant d'ouvrir le bouchon d'essence.
• Faire le plein du réservoir à l'air libre.
• NE PAS trop remplir le réservoir. Laisser un espace suffisant pour l'évaporation de l'essence.
• Manipuler l'essence à l'abri des étincelles, des flammes nues, des veilleuses, de la chaleur ainsi que d'autres sources potentielles d'inflammation.
• NE PAS allumer de cigarettes, ni fumer.

Utilisation de l'équipement

• NE JAMAIS incliner le moteur ni l'équipement au point que l'essence se mette à couler.
• NE PAS vaporiser de liquides inflammables.

Transport et réparation de l'équipement

• Vider le réservoir et FERMER le robinet d'essence pour transporter et réparer l'équipement. Fixez le nettoyeur haute pression en position bout pendant le transport pour qu'il ne bascule pas et ne repande pas d'essence et d'huile.

Entreposage d'essence ou d'un équipement dont le réservoir contient de l'essence.

• NE PAS entreposer à proximité de fours, poêles, chauffe-eau, sèche-linge ou d'autres équipements susceptibles de composer une veilleuse ou une source potentielle d'inflammation des vapeurs d'essence.

Avertissement

La pulvérisation d'eau sur les circuits électriques peut entraîner une électrocution.

• Éloigner la pulvérisation d'eau des câbles électriques pour éviter tout risque d'électrocution.

Avertissement

Le recul rapide du câble de démarreur peut tirer la main et le bras en direction du moteur plus rapidement que vous ne vous y attendez.

Ce peut être la cause de fractures, contusions ou foulures.

• TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la pression et éviter le recul lors du démarrage du moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.
• Lors du démarrage du moteur, tirer lentement sur la corde jusqu'à ressentir une résistance, puis tirer rapidement afin d'éviter l'effet de recul.
• À chaque tentative de démarriage, lorsqu'un le moteur ne démarre pas, toujours pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.
• Pour éviter tout risque de blessure en cas de recul du pistonnet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.

Avertissement

Un moteur en marche dégage de la chaleur et des gaz d'échappement brûlants. La température de l'échappement et de certaines pièces voisines peut atteindre ou dépasser 65°C (150°F).

Un incendie ou des blessures graves peuvent survenir.

Les gaz ou la chaleur d'échappement peuvent mettre le feu à des produits combustibles, des structures ou endommager le réservoir d'essence et provoquer un incendie.

• NE PAS toucher les surfaces chaudes et éviter les gaz d'échappement chauds.
• Laisser l'équipement refroidir avant d'y toucher.
• Conserver un écart d'au moins 152 cm du nettoyeur haute pression, y compris au-dessus du nettoyeur.

Avertissement

Le démarreur et les autres pièces en rotation peuvent attraper les mains, les cheveux, les vêtements ou les accessoires.

• NE PAS porter de vêtements amples, de bijoux ni d'autres effets qui pourraient être happés par le démarreur ou les autres pièces en rotation.
• Retenir les cheveux longs en chignon et retirer les bijoux.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée, et peut donc provoquer des blessures.

• NE JAMAIS diriger le jet vers des personnes, des animaux ou des plantes.
• NE PAS laisser des ENFANTS manipuler le nettoyeur haute pression.
• NE JAMAIS tenter de réparer le flexible haute pression. Le remplacer systématiquement.
• Ne JAMAIS réparer les connexions qui fuient avec un mastic d'étanchéité. Remplacer le joint torique ou le joint.
• Toujours garder le tuyau flexible haute pression raccordé à la pompe et au pistolet de pulvérisation lorsque le système est sous pression. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau, chaque fois que vous arrêtez le moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.

Avertissement

Le jet à haute pression peut mettre en suspension dans l'air des particules de peinture ou d'autres matériaux.

• Toujours porter des lunettes de sécurité lors de l'utilisation de ce matériel ou dans la zone où ce matériel est utilisé.
• Avant de démarrer le nettoyeur haute pression, veiller à porter des lunettes de sécurité adaptées.

Avertissement

La production involontaire d'étincelles peut provoquer un incendie ou une électrocution.

Pour régler ou réparer le nettoyeur HAUTE pression

• Débrancher le fil de bougie d'allumage et l'écarter de sorte qu'il ne puisse toucher la bougie.

LORS des ESSAIS d'allumage

Utiliser un testeur de bougie d'allumage approuvé. - NE PAS vérifier l'allumage lorsque la bougie est retirée.

Attention

Une vitesse de fonctionnement du moteur trop élevée ou trop faible augmente le risque d'occasionner des blessures ou d'endommager le nettoyeur.

• NE PAS modifier la vitesse régulée du moteur.
• NE PAS faire fonctionner le nettoyeur à une pression supérieure à la pression nominale.

Attention

Les nettoyeurs haute pression produisent un jet à haute pression qui accroît les risques de blessure et de dommage à l'appareil.

• NE PAS verrouiller le pistolet de pulvérisation en position ouverte.
• NE PAS laisser le pistolet de pulverisation sans surveillance lorsque l'appareil est en marche.
• Ne JAMAIS utiliser un pistolet de pulvérisation dont le verrou de détente ou le pontet n'est pas installé et en ordre de marche.
• Toujours s'assurer que le pistolet de pulvérisation, les buses et les accessoires sont bien fixés.

Le jet à haute pression peut endommager les matériaux fragiles, le verre par exemple.

• En mode haute pression, ne pas diriger le jet sur des vitres.
• NE JAMAIS diriger le jet sur des plantes.

Un traitement inadéquat du nettoyeur haute pression peut l'endommager et réduire sa durée de vie utile.

• En cas de questions à propos de l'utilisation conforme de cet appareil, consulter le distributeur ou prendre contact avec Briggs & Stratton Power Products.
• Ne JAMAIS utiliser un appareil dont des pièces sont cassées, manquantes ou non munies de leur capot ou de leurs couvercles protecteurs.
• NE neutraliser AUCUN dispositif de sécurité de cette machine.
• Par temps froid, avant de démarrer le nettoyeur à haute pression, vérifier tous ses éléments pour vérifier l'absence de gel.
• Ne JAMAIS utiliser le flexible haute pression comme poignée pour déplacer l'appareil. Toujours utiliser pour cela la poignée de l'appareil.
• Vérifier la présence de fuites ou de signes de déterioration du circuit de carburant, comme un flexible usé ou spongieux, des brides de serrage desserrées ou manquantes, ou un réservoir ou un bouchon endommagé. Réparer toutes les défectuosités avant d'utiliser le nettoyeur haute pression.
• Cet appareil est conçu pour être utilisé uniquement avec des pièces Briggs & Stratton Power Products d'origine. Si l'équipement est utilisé avec des pièces qui NE sont PAS conformes aux caractéristiques minimales, tous les risques et responsabilités incomberont à l'utilisateur.

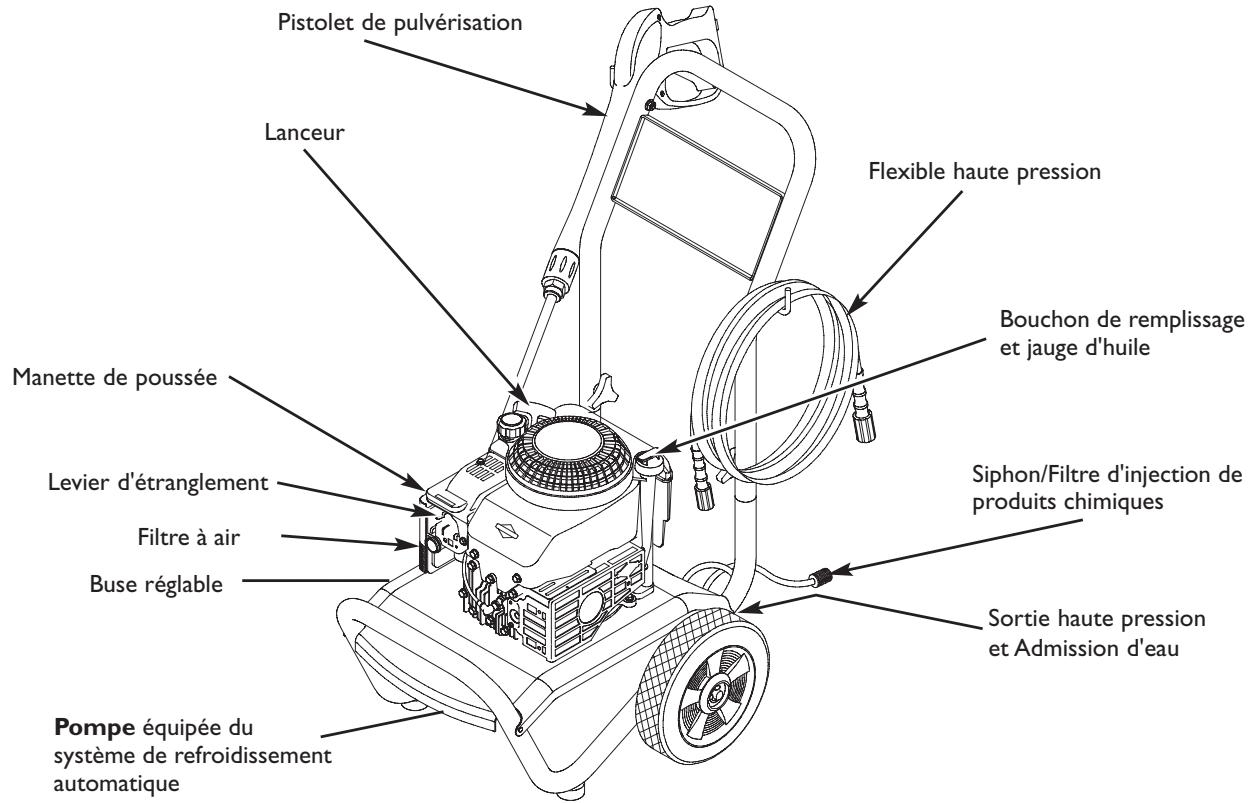

Connaître vóture nettoyeur HAUTE pression

Lisez ce manuel d'opérateur et ces règles de sécurité avant d'utiliser le nettoyeur haute pression.

Reportez-vous aux illustrations pour repérer l'emplacement des divers réglages et commandes de votre nettoyeur. Conservez ce manuel pour pouvoir vous y référer ultérieurement.

Admission d'eau - Raccorder le tuyau d'arrosage à cet endroit.

Bouchon de remplissage et jauge d'huile - Vérifier le niveau d'huile et remplir le moteur d'huile à cet endroit.

Buse réglable - Toujours fixée à la rallonge de buse. La buse réglable permet de régler la pression et la forme du jet.

Filtre à air - Protège le moteur en filtrant la poussière et les débris avant la prise d'air.

Flexible haute pression - Raccorder une des extrémités du flexible à la pompe à eau et l'autre au pistolet de pulvérisation.

Lanceur - Sert à démarrer le moteur manuellement.

Lever d'étranglement - Prépare le moteur froid au démarrage lorsqu'il est froid.

Manette de poussée - Cette manette place le moteur en mode démarrage pour le lanceur et arrête le moteur lorsqu'il est en marche.

Pistolet de pulvérisation - Un dispositif de détente permet de contrôler le jet d'eau sur la surface à nettoyer. Le pistolet est muni d'un verrou de sécurité de la détente.

Plaque d'identité (non représentées) - Indique le modèle, la révision et le numéro de série du nettoyeur haute pression. Tenir ces renseignements à disposition lors d'un appel pour assistance.

Pompe - Fournit la haute pression.

Siphon/Filtre d'injection de produits chimiques - Sert à siphoner les détergents ou autres produits chimiques de nettoyage sous pression dans le circuit basse pression.

Sortie haute pression - Sert au branchement du flexible haute pression.

Système de refroidissement automatique - Fait circuler de l'eau dans la pompe lorsque la température de l'eau atteint 51,6 à 68,3°C. L'eau chaude de la pompe est évacuée au sol. Ce système prévient tout dommage interne à la pompe.

Assemblage

IMPORTANT: Lire entièrement le manuel d'utilisation avant de monter et d'utiliser l'appareil.

Dégager le nettoyeur haute pression de son carton

Sortir tous les accessoires et composants livrés avec le nettoyeur haute pression. - Couper le carton du haut en bas le long de deux arêtes consécutives et rabattre au sol le côté ainsi libéré. - Retirer ensuite tous les matériaux d'emballage. Sortir le nettoyeur haute pression de sa boîte.

La boîte contient les éléments suivants :

• Unité principale
• Poignée Lunettes de sécurité
• Flexible haute pression Pistolet de pulvérisation
• Rallonge de buse réglable
• Sachet de pièces détachées (contenant les éléments suivants) :

Manuel d'utilisation - Manuel du moteur Kit d'entretien Raccords de tuyau Raccords rapides Kit de quincaillerie de fixation de la poignée (comprénant) :

Boulons (2) - Boutons en plastique (2) Crochets en "L" (2) - Boutons en plastique (2)

Si des pièces manquent ou sont endommagées, contacter le centre de réparation Briggs & Stratton le plus proche.

Preparation du nettoyeur HAUTE pression avant utilisation

Pour permettre le nettoyeur haute pression en état de fonctionnement, les taches suivantes doivent être effectuees:

1. Fixer la poignée à l'unité principale. 2. Vérifier le niveau d'huile. 3. Faire le plein d'essence. 4. Raccorder le flexible haute pression au pistolet et à la pompe. 5. Raccorder l'alimentation en eau à la pompe. 6. Monter la lance sur le pistolet.

Fixer la poignée sur l'appareil

I. Placer la poignée sur les supports déjà reliés à l'unité principale. Vérifier que les trous de la poignée et des supports sont alignés (figure 19).

Figure 19 — Fixer la poignée sur la base

REMARQUE: Il peut être nécessaire de déplacer les supports d'un côté à l'autre.

1. Insérer le boulon dans le trou du côté extérieur de la poignée et fixer le bouton en plastique (figure 20). Serrer le bouton à la main.

Figure 20 — Immobiliser la poignée

1. Insérer un crochet en "L" dans le trou situé juste en-dessous du panneau d'affichage, du côté droit de la poignée (vu de l'avant de l'appareil). Maintenir le crochet en place et fixer le bouton en plastique par l'intérieur de l'unité (figure 21). Serrer à la main.

Figure 21 — Fixer les crochets en “L” sur la poignée

1. Insérer l'autre crochet en "L" dans le trou situé juste au-dessus du panneau d'affichage, du côté gauche de la poignée (vu de l'avant de l'appareil). Maintenir le crochet en place et fixer le bouton en plastique par l'intérieur de l'unité (figure 21). Serrer à la main.

Charger en huile moteur et en carburant

• Placer le nettoyeur haute pression sur une surface horizontale.
• Consulter le manuel d'utilisation du moteur et suivre les instructions et les recommandations relatives à l'huile et au carburant.

Toute tentative de démarrage du moteur sans qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement.

• Consulter le manuel d'utilisation du moteur au sujet de l'huile et du carburant.
• La garantie sera annulée si l'équipement est endommagé par suite du non-respect de cette instruction.

REMARQUE: Toujours vérifier le niveau d'huile avant utilisation, comme expliqué dans le manuel d'utilisation du moteur.

Raccorder le flexible et l'alimentation en eau à la pompe

IMPORTANT: Pour éviter d'endommager la pompe, il est impératif de monter la rallonge de buse au pistolet de pulvérisation et raccorder tous les flexibles avant de lancer le moteur.

Dérouler le flexible haute pression et fixer une extrémité à la base du pistolet (figure 22). Serrer à la main.

Figure 22 — Raccorder le flexible haute pression au pistonlet

1. Fixer l'autre extrémité du flexible haute pression à la sortie haute pression de la pompe (figure 23). Serrer à la main.

Figure 23 — Connecter le haut tuyau de pression pour pomper

1. Avant de raccorder le tuyau d'arrosage à l'entrée d'eau du nettoyeur, inspector le tamis d'entree (figure 24). Nettoyer le tamis s'il contient des débris, le replacer s'il est endommagé. NE JAMAIS UTILISER UN NETTOYEUR HAUTE PRESSION DONT LE TAMIS D'ENTREE EST ENDOMMAGE.

Figure 24 - Inspecter le tamis d'entrée

Inspecter le tamis d'entrée. NE PAS l'utiliser s'il est endommagé, le nettoyer s'il est sale.

1. Faire couler l'eau dans le tuyau d'arrosage pendant trente secondes pour éliminer tous les débris en suspension. Refermer l'eau.

IMPORTANT: NE PAS siphonner une eau stagnante pour alimenter le nettoyeur. Utiliser EXCLUSIVEMENT de l'eau froide (moins de 35°C). 5. Fixer un raccord rapide femelle au tuyau d'arrosage. Fixer un raccord rapide mâle à l'admission d'eau de la pompe (figure 25).

Figure 25 — Connecter le tuyau d'arrosage à l'admission d'eau

1. Brancher le tuyau d'arrosage (de moins de 15m) à l'orifice d'admission d'eau (figure 25). Repousser le collier du raccord rapide, emboîter le raccord sur la pompe et relâcher le collier. Tirer sur le tuyau pour vérifier la solidité du branchement.

Il FAUT laisser au moins 3 mètres de tuyau d'arrosage libre entre l'entrée du nettoyeur haute pression et un dispositif d'arrêt, par exemple un raccord d'arrêt en Y ou tout autre type de robinet.

• Les dommages causés au nettoyeur haute pression en raison du non-respect de cette mise en garde ne sont pas couverts par la garantie.
• Ouvrir l'arrivée d'eau, pointer le pistolet dans une direction sans danger et appuyer sur la détente pour purger le système de pompe de l'air et des impuretés.

Avertissement

Le jet à haute pression peut mettre en suspension dans l'air des particules de peinture ou d'autres matériaux.

• Toujours porter des lunettes de sécurité lors de l'utilisation de ce matériel ou dans la zone où ce matériel est utilisé.
• Avant de démarrer le nettoyeur haute pression, veiller à porter des lunettes de sécurité adaptées.

Liste de vérifications avant le démarrage du moteur

Inspecter le montage de l'appareil pour confirmer que les tâches suivantes ont été accomplies:

1. S'assurer que l'utilisateur a pris connaissance des "Consignes de sécurité" et du paragraphe "Utilisation du nettoyeur haute pression" avant d'utiliser l'appareil. 2. S'assurer que la poignée est bien fixe sur le chariot. 3. Vérifier que le niveau d'huile du carter moteur est correct. 4. Vérifier que l'essence ajoutée dans le réservoir est d'un type approprié. 5. Vérifier que les raccords du flexible haute pression sont correctement serrés. Vérifier que le flexible haute pression est exempt de pincements, de coupures ou de tout autre dommage. 6. Vérifier que l'alimentation en eau et son débit sont appropriés.

Utilisation du nettoyeur HAUTE pression

Si le fonctionnement du nettoyeur haute pression pose problème, contacter le centre de réparation Briggs & Stratton le plus proche.

Avertissement

Les gaz ou la chaleur d'échappement peuvent mettre le feu à des produits combustibles, des structures ou endommager le réservoir d'essence et provoquer un incendie.

• Conserver un écartement d'au moins 152 cm autour du nettoyeur haute pression, y compris au-dessus du nettoyeur.

Débattement autour du nettoyeur haute pression

Placer le nettoyeur haute pression à l'extérieur. Ne pas placer le nettoyeur haute pression dans un endroit où les gaz d'échappement pourraient s'accumuler et pénétrer ou être aspirés dans un bâtiment qui pourrait être occupé. Éloigner les gaz d'échappement des portes, fenêtres, entrées de ventilations ou autres ouvertures pouvant permettre aux gaz d'échappement de s'accumuler dans un endroit confiné (figure 26). Tenir compte des vents dominants et courants d'air lorsque vous positionnez le nettoyeur haute pression.

En fonctionnement, le moteur dégage du monoxyde de carbone, un gaz inodore, incolore et mortel.

Respirer du monoxyde de carbone peut provoquer des nausées, l'évanouissement ou la mort.

Utiliser le nettoyeur EXCLUSIVEMENT en extérieur. - Empêchez les gaz d'échappement de pénétrer dans un lieu confiné par les fenêtres, portes, entrées d'aération et d'autres ouvertures. - NE FAITES PAS fonctionner le nettoyeur haute pression à l'intérieur d'un bâtiment ou d'un lieu clos, même si les portes ou les fenêtres sont ouvertes.

Figure 26 — Débattement autour du nettoyeur haute pression

Procédure de démarrage du nettoyeur haute pression

Pour le démarrage initial du nettoyeur haute pression, suivez les instructions pas à pas. Ces instructions de démarrage sont également valables si le nettoyeur n'a pas été utilisé pendant plus d'une journée.

1. Placer le nettoyeur haute pression près d'une arrivée d'eau extérieure capable d'un débit supérieur à l'litres/minute sous une pression égale ou supérieure à 20 PSI (1,38 bar) au niveau de l'extrémité du tuyau d'arrosage, côté nettoyeur haute pression. 2. Vérifier que le flexible haute pression est solidement raccordé au pistolet et à la pompe. Pour les illustrations, se reporter au paragraphe "Préparation du nettoyeur haute pression avant utilisation". 3. S'assurer que l'appareil est placé sur une surface plane. 4. Vérifier que le tuyau d'arrosage est raccordé à l'entrée d'eau de la pompe du nettoyeur haute pression.

NE PAS faire fonctionner la pompe si l'alimentation en eau n'est pas raccordée et ouverte.

• La garantie sera annulée si l'équipement est endommagé par suite du non-respect de cette instruction.
• Ouvrir l'arrivée d'eau, pointer le pistolet dans une direction sans danger et appuyer sur la détente pour purger le système de pompe de l'air et des impuretés.
• Monter la lance sur le pistolet (figure 27). Serrer à la main.

Figure 27 — Raccorder la lance au pistolet

1. Placer la buse en mode BASSE pression (en la faisant glisser vers l'avant) et appuyer sur la détente du pistolet de pulvérisation pour libérer la pression provoquée par l'ouverture de l'accue d'eau. Un filet d'eau s'écoule du pistolet. Continuer à appuyer sur la détente jusqu'à ce que le débit d'eau soit régulier et qu'aucun air ne subsiste dans le système. Relâcher la détente.
2. Mettre le cran de suture du pistolet (figure 28).

Figure 28 — Pistonnet et avec cran de suture engagé

1. Lors du lancement du moteur, se placer conformément aux consignes de la figure 29 et lancer le moteur en suivant les instructions du manuel d'utilisation du moteur.

Figure 29 - Recommandation Commencant la Position

Avertissement

Le recul rapide du câble de démarreur peut tirer la main et le bras en direction du moteur plus rapidement que vous ne vous y attendez. Ce peut être la cause de fêlures, fractures, contusions ou foulures.

• TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la pression et éviter le recul lors du démarrage du moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.
• Lors du démarrage du moteur, tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement afin d'éviter l'effet de recul.
• À chaque tentative de démarriage, lorsqu'un le moteur ne démarre pas, toujours pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.

REMARQUE: Toujours laisser le levier d'étranglement en position "Fast" lors de l'utilisation du nettoyeur haute pression.

Avertissement

Un moteur en marche dégage de la chaleur et des gaz d'échappement brûlants. La température de l'échappement et de certaines pièces voisines peut atteindre ou dépasser 65°C (150°F).

Un incendie ou des blessures graves peuvent survenir. Les gaz ou la chaleur d'échappement peuvent mettre le feu à des produits combustibles, des structures endommager le réservoir d'essence et provoquer incendie.

• NE PAS toucher les surfaces chaudes et éviter les gaz d'échappement chauds.
• Laisser l'équipement refroidir avant d'y toucher.
• Conserver un écartement d'au moins 152 cm du nettoyeur haute pression, y compris au-dessus du nettoyeur.

Procédure d'arrêt du nettoyeur haute pression

1. Laisser reposer le moteur pendant deux minutes. 2. Pour arrêter le moteur, suivre les instructions du manuel d'utilisation. 3. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.

IMPORTANT: Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée, et peut donc provoquer des blessures.

• Toujours garder le tuyau flexible haute pression raccordé à la pompe et au pistonnet de pulvé érisation lorsque vous n'utilisez pas le pistolet.
• Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.

Utilisation de la buse réglable

Apprendre tout d'abord à DEMARRER le nettoyeur haute pression et à l'ARRETER. Cette section indique comment régler la forme du jet et utiliser les déterments ou autres produits chimiques.

Avertissement

Les nettoyeurs haute pression produisent un jet à haute pression qui accroît les risques de blessures et de dommages à l'appareil.

• NE JAMAIS tenter de régler le jet pendant le fonctionnement.
• NE JAMAIS mettre la main devant la buse pour la régler.

Faire coulisser la buse vers l'avant pour fonctionner en mode BASSE pression (figure 30). La faire coulisser vers l'arrière pour fonctionner en mode haute pression.

Figure 30 — Réglage de la buse pour modifier la pression Faire coulisser la buse vers l'arrière pour le mode haute pression

Faire coulisser la buse vers l'avant pour le mode basse pression et l'application de détergent

1. Diriger la buse vers le bas sur une surface solide et appuyer sur la gachette pour contrôler la forme du jet (figure 31).

Figure 31 Test de la forme du jet

1. En faisant tourner la buse, la forme varie entre un pinceau étroit et un pinceau large (figure 32).

Figure 32 — Réglage de la buse pour modifier la forme du jet Tournerez la buse dans le sens antihoraire pour élargir le jet

Tournerez la buse dans le sens horaire pour rétrécir le jet

1. Pour un nettoyage aussi efficace que possible, il faut maintenir la buse à une distance de 20 à 60 cm de la surface à nettoyer.
2. Si la buse est trop près, en particulier en mode haute pression, la surface à nettoyer risque d'être endommagée.
3. NE PAS nettoyer les pneus de voitures à une distance inférieure à 15 cm.

Application de détergent avec la buse réglable

IMPORTANT: Utiliser des détergents spécifiques conçus pour les nettoyeurs haute pression. Les détergents ménagers peuvent endommager la pompe.

Avant de démarrer le moteur, il est impératif de raccorder tous les flexibles.

• La pompe sera endommagée si le moteur est démarré en l'absence des flexibles de d'accivité d'eau.
• La garantie sera annulée si l'équipement est endommagé par suite du non-respect de cette instruction.

Pour appliquer le détergent, procéder comme suit:

1. Relire le mode d'emploi de la buse régable. 2. Préparer la solution de détergent selon les instructions du fabricant. 3. Placer le siphon-filtre d'injection de détergent dans le bidon de détergent.

Prendre garde que le tube provenant du bidon de détergent ne vienne pas au contact du silencieux d'échappement chaud.

• Lors de l'insertion du filtré dans un flacon de solution de détergent, placer le tube de manière qu'il ne puisse pas entrer accidentellement en contact avec le silencieux chaud.
• Faire coulisser la buse vers l'avant en position basse pression. Le détergent ne peut pas être utilisé en mode haute pression.
• Vérifier que le tuyau d'arrosage est relié à l'arrivée d'eau. Vérifier que le flexible haute pression est relié au pistolet de pulvérisation et à la pompe; démarrer le moteur.
• Appliquer le détergent sur une surface sèche en commençant par le bas et en remontant en effectuant de larges mouvements de va-et-vient horizontaux se chevauchant.
• Laisser le détergent agir entre 3 et 5 minutes avant de nettoyer et rincer. Au besoin, faire une nouvelle application pour éviter le séchage de la surface. NE PAS laisser le détergent sécher (pour éviter les traces).

IMPORTANT: Il est impératif de rincer le système d'injection du produit chimique après chaque utilisation en plaçant le filtre dans unseau d'eau propre, puis en faisant fonctionner le nettoyeur sous basse pression pendant 1 à 2 minutes.

Pour le rincage:

Faire glisser la buse vers l'arrière en position haute pression, appuyer sur la détente et attendre l'évacuation complète du détergent.

REMARQUE: Il est également possible d'arrêter l'écoulement du détergent en sortant simplement le tuyau d'injection de produit chimique hors du flacon. 2. Maintenir le pistolet à une distance suffisante de la surface à traiter.

Avertissement

Le jet à haute pression peut également faire tomber l'utilisateur s'il se tient trop près de la surface à nettoyer.

• Maintenir la buse de pulvérisation à une distance de 20 à 60 centimètres de la surface à nettoyer.
• Utiliser cet appareil sur une surface stable.
• Agir avec une extrême prudence en cas d'utilisation du nettoyeur haute pression sur une échelle, un échafaudage ou tout autre emplacement relativement instable.
• Pour éviter tout risque de blessure en cas de recul du pistolet de pulvérisation, le tenir fermement des deux mains pour la pulvérisation haute pression.
• Pulvériser sous haute pression sur une petite surface puis rechercher des dommages éventuels. En l'absence de dommage, on peut supposer qu'il est possible de poursuivre le rincage.
• Commencer en haut de la zone à rincer, en travaillant de haut en bas avec les mêmes chevauchements que pour le nettoyage.

Nettoyage du flexible d'injection de produit chimique

Après utilisation du flexible d'injection de produit chimique, il est indispensable de le rincer à l'eau propre avant d'arrêter le moteur.

1. Placer le flexible d'injection de produit chimique dans un seau rempli d'eau propre. 2. Engager le verrou de sécurité du pistolet de pulvérisation. 3. Faire glisser la buse réglable vers l'avant en position basse pression. 4. Faire couler pendant 1 à 2 minutes. 5. Arrêter le moteur. 6. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau.

IMPORTANT : Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

Le pistolet de pulvérisation conserve l'eau à haute pression, même lorsque le moteur est arrêté et l'arrivée d'eau débranchée, et peut donc provoquer des blessures.

• Toujours garder le tuyau flexible haute pression raccordé à la pompe et au pistolet de pulvérisation lorsque le système est sous pression. TOUJOURS pointer le pistolet dans une direction sans danger et appuyer sur la détente pour libérer la haute pression d'eau, chaque fois que vous arrêtez le moteur. Engager le verrou de la détente du pistolet de pulvérisation lorsque vous n'utilisez pas le pistolet.

Système de refroidissement automatique (dissipation de la chaleur)

Si le moteur du nettoyeur haute pression fonctionne pendant 3 à 5 minutes sans que l'on appuie sur la détente du pistolet de pulvérisation, l'eau en circulation dans la pompe peut atteindre des températures supérieures à 51°C. Le système commence alors à refroidir la pompe en évacuant l'eau chaude sur le sol.

Pression de sortie 165 bar (2400 psi)

Débit 7,5 litres/minute (2.0 gpm)

Détergent Utiliser un détergent compatible avec les nettoyeurs haute pression

Température de l'eau.. Ne doit pas dépasser 37,7°C (100^) d'alimentation

Système de.... Se déclenche lorsqu'la température de l'eau refroidissement automatique atteint 51 à 68°C (125-155°F)

Niveau de bruit mesuré (LwA) 104 dB(A)/pW

Niveau de bruit garanti (LwA) 104 dB(A)/pW

Niveau de pression acoustique @ 7m 79 dB(A)

Poids d'expédition 29 kg (64 lbs.)

Recommandations d'entretien générales

La garantie du nettoyeur haute pression ne couvre pas les pièces que l'utilisateur a endommagées ou qu'il a négligées. Pour obtenir la pleine application de la garantie, il faut que l'utilisateur entretienne et utilise le nettoyeur haute pression selon les instructions décrites dans le présent manuel.

REMARQUE: Pour toute question sur le remplacement des composants du nettoyeur haute pression BSPP, rendez-vous sur notre site sur la toile mondiale à l'adresse BRIGGSandSTRATTON.COM.

• Certains réglages doivent être effectués périodiquement pour entretenir le nettoyeur haute pression.
• L'entretien décrit dans ce manuel ainsi que dans le manuel d'opérateur du moteur doit être effectué au moins une fois par an.
• Une fois par an, nettoyer ou remplacer la bougie d'allumage, nettoyer ou remplacer le filtre à air et vérifier l'usure du pistonnet de pulvérisation et de la rallonge de buse à raccord rapide. Une bougie d'allumage neuve et un filtre à air propre permettent d'assurer un mélange essence-air ajusté, contribuant au meilleur fonctionnement du moteur et accroissant sa durée de vie. Consulter le manuel d'opérateur du moteur pour plus de détails.

Avant chaque utilisation

1. Contrôler le niveau d'huile du moteur. 2. Contrôler le bon état du tamis d'entrée d'eau. 3. Vérifier l'absence de fuite du flexible haute pression. 4. Contrôler le bon état du tube de siphonnage et du filtre du détergent.

1. Vérifier l'absence de fuites dans l'ensemble de rallonge de buse ajustable.
2. Rincer le tuyau d'arrosage pour éliminer les débris avant de déracorder le nettoyeur haute pression.

Vérifier et nettoyer le tamis de filtrage d'entrée

Contrôler le tamis à l'entrée d'eau. Nettoyer le tamis s'il est colmaté, le replacer s'il est endommagé.

Contrôler le flexible haute pression

Le flexible haute pression peut fuir en raison de l'usure, de pincements ou d'une mauvaise utilisation. Vérifier le bon état du flexible avant chaque utilisation. Vérifier l'absence de coupures, de fuites, d'usure ou de renflement du revêtement, de détérioration et de jeu dans les raccords. Remplacer le flexible immédiatement au moindre signe de détérioration.

Avertissement

Le jet d'eau à haute pression produit par l'appareil est capable d'entraîner des blessures graves.

• NE JAMAIS tenter de réparer le flexible haute pression. Le remplacer.
• Le flexible de remplacement DOIT pouvoir résister à une pression supérieure à la pression nominale du nettoyeur.

Vérifier le flexible d'injection de produit chimique

Contrôler le filtre du tube de détergent et le nettoyer si nécessaire. Le tube doit être fixé solidement sur le raccord cranté. Contrôler l'absence de fuites et de déchirures. Le cas échéant, replacer le filtre ou le flexible endommagé.

Contrôler le pistolet et la lance

Examiner le raccordement du flexible au pistolet et s'assurer de sa solidité. Contrôler le fonctionnement de la gâchette en la manœuvrant et en s'assurant qu'elle revient d'elle-même en position de repos. Mettre le cran de sûreté et tenter d'appuyer sur la gâchette. La gâchette doit rester bloquée.

Entretien de la buse

Cet excès de pression dans la pompe est souvent dû à l'engagement ou au blocage d'un orifice par des corps étrangers, tels que de la poussière, etc. Pour remédier au problème, nettoyer immédiatement l'orifice au moyen des outils fournis avec le nettoyeur haute pression et suivre les instructions ci-dessous:

1. Arrête le moteur et coupe l'alimentation en eau. 2. Dépose la lance du pistonnet. Faire tourner la buse dans le sens horaire jusqu'à la position ouverte. À l'aide d'une clé six pans (clé Allen) de 2 mm (5/64), dévisser l'orifice de l'extrémité de la buse (figure 33).

Figure 33 — Déposer et nettoyer l'orifice

1. Utiliser le fil fourni dans le kit (ou un petit trombone à papier) pour déloger tout matériel étranger susceptible de boucher ou de bloquer l'orifice (figure 33).
2. À l'aide d'un tuyau d'arrosage, éliminer tout autre débris en rincant la lance en sens inverse du début normal (figure 34). Effectuer ce rincavage à contre-débit pendant 30 s à 1 minute. Tourner la lance de la buse réglable en position ouverte et déplacer la buse d'avant en arrière tout en la rincant.

Figure 34 — Nettoyer la buse à contre-débit

1. Remettre l'orifice en place dans la rondelle de buse. NE PAS trop serrer l'orifice avec la clé six pans.
2. Remonter la lance sur le pistolet.
3. Reconnecter l'alimentation en eau, rouvrir l'eau et redémarrer le moteur.
4. Essayer le nettoyeur haute pression avec la buse en position haute et basse pression.

Entretien des joints toriques

Les joints toriques maintiennent l'étanchéité des raccords des flexibles et du pistonnet. En fonctionnement normal du nettoyeur haute pression, ils s'usent et finissent par s'abîmer.

Un kit d'entretien est disponible pour le nettoyeur haute pression ; il contient des joints toriques de rechange, des joints en caoutchouc et des tamis de filtrage. Consulter la notice d'instruction fournie avec le kit pour le remplacement des joints. Noter que la totalité des pièces du kit ne sont pas utilisées sur chaque modèle de nettoyeur.

Pour déposer un joint usé ou endommagé ; glisser la lame plate d'un petit tournevis sous le joint et l'extraire.

Avertissement

Le jet d'eau à haute pression produit par ce matériel peut percer la peau et les tissus sous-jacents, provoquer des blessures graves et même une amputation.

• Ne JAMAIS réparer les connexions qui fuient avec un mastic d'étanchéité. Remplacer le joint torique ou le joint.

Entretien de la pompe

Ce modèle ne nécessite aucun entretien de la pompe. La pompe est pré-lubrifiée et scellée et n'exige aucune lubrication supplémentaire pendant toute sa durée de vie.

Entretien du moteur

Pour avoir des instructions sur la façon d'entretenir correctement le moteur, se reporter au manuel d'utilisation du moteur.

Attention

Éviter un contact prolongé ou répété de l'huile moteur usagée avec la peau.

• Il a été montré en laboratoire que l'huile moteur usagée peut provoquer des cancers de la peau chez certains animaux.
• Laver à l'eau savonneuse et rincer soigneusement les parties exposées.

MAINTENIR HORS DE PORTÉE DES ENFANTS. POUR LE RESPECT DE L'ENVIRONNEMENT, DEPOSER L'HUILE USAGÉE DANS UN CENTRE AGRÉÉ.

Preparation de l'appareil avant de l'entreposer

Il n'est pas conseillé de laisser de l'eau dans l'appareil pendant de longues périodes. Des sédiments ou des minéraux peuvent se déposer sur les pièces de la pompe et la rendre inopérante. En cas de non-utilisation prévue pendant une période supérieure à 30 jours, procéder comme suit:

1. Rincer le tube à détergent en plaçant le filtre dans un récipient rempli d'eau claire tout en faisant fonctionner le nettoyeur en mode basse pression. Rincer pendant une ou deux minutes. 2. Arrêter le moteur et le laisser refroidir, puis débrancher tous les flexibles. Débrancher le fil de bougie. 3. Vider la pompe de tout liquide en manœuvrant la poignée environ six fois. Ceci devrait retirer la majeure partie du liquide de la pompe.

1. Remplir la pompe d'un liquide antigel RV (sans alcool) en versant une solution de ce liquide dans un tuyau d'arrosage d'un mètre de long raccordé sur l'entrée et en manœuvrant deux fois la poignée. Si disponible, utiliser du liquide PumpSaver au lieu de l'antigel RV et suivre les indications portées sur l'emballage.
2. Placer l'appareil dans un endroit propre et sec.

Entreposage du moteur

Pour avoir des instructions sur la façon de préparer correctement le moteur en vue de l'entreposage, se reporter au manuel d'utilisation du moteur.

Diagnostic des problemes

Symptôme	Cause	Solution
La pompe rencontres les problèmes suivants : impossible de monter en pression, pression intermittente, à coupes de pression, faible débit d'eau.	1. Buse en mode basse pression.	1. Tirer la buse vers l'arrière pour passer en mode haute pression.
	2. Entrée d'eau obstruée.	2. Nettoyer l'entrée.
	3. Alimentation en eau inadéquate.	3. Fournir un débit d'eau adéquat.
	4. Pincement ou fuite sur le flexible d'entrée.	4. Éliminer le pincement, réparer la fuite.
	5. Crépine du flexible d'entrée colmatée.	5. Vérifier et nettoyer la crépine d'entrée du flexible.
	6. Température d'eau supérieure à 35 °C.	6. Fournir une alimentation en eau plus froide.
	7. Colmatage ou fuite du flexible haute pression.	7. Déboucher le flexible haute pression.
	8. Fuite au pistolet.	8. Remplacer le pistolet ou les joints toriques.
	9. Orifice obstrué.	9. Nettoyer l'orifice.
	10. Pompe défectueuse.	10. Contacter le centre d'entretien Briggs & Stratton Power Products.
Le détergent ne se mélange pas avec le jet d'eau.	1. Tube de siphonnage non immergé dans le détergent.	1. Faire plonger le tube de siphonnage dans le détergerant
	2. Filtre pour détergent bouché.	2. Nettoyer ou remplacer le filtré ou le tube de siphonnage du détergent.
	3. Buse en mode haute pression.	3. Pousser la buse vers l'avant pour passer en mode basse pression.
Le moteur tourne bien à vide mais a des ratés en charge.	Régime moteur trop faible.	Déplacer la manette des gaz en position FAST (rapide). Si le moteur continue à avoir des pertes de régime en charge, contacter le service après-vente Briggs & Stratton Power Products.
Le moteur s'accête inopinément.	Panne sèche.	Refaire le plein.

Remarques

À partir du 1er décembre 2005, la présente garantie remplace toute garantie non datée et toute garantie dont la date est antérieure au 1er décembre 2005

Garantie limitee

Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces du nettoyeur haute pression défectueuses comportant un vice de matériel, un défaut de fabrication ou les deux. Les frais de transport des pièces envoyées en réparation ou pour être remplacées au titre de la présente garantie sont à la charge de l'acheteur. La garantie est en vigueur durant les périodes et aux conditions stipulées dans le présent document. Pour faire jouer la garantie, s'adresser à l'établissement de service après-vente agréé le plus proche indiqué sur le site http://www.BRIGGSandSTRATTON.COM.

IL N'EXISTÉ AUCUNE AUTRE GARANTIE EXPLICITE. LES GARANTS IMPLICITES, COMPRENANT CELLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGEPARTICULIER, SONT LIMITÉES À UN AN À PARTIR DE LA DATE D'ACHAT, SANS PREJUDICE D'UNE DURÉ L'EGALE DIFFÉRENTE EXCLUANT TOUTE GARANTIE IMPLICITE. LA RESPONSABILITÉ DES DOMMAGES ACCESSOIRES OU INDIRECTS EST EXCLUE DANS LA MESURE OÜ UNE TELLE EXCLUSION EST L'EGALE. Certains pays ou États/provinces n'autorisent aucune restriction sur la durée d'une garantie implicite, et certains pays ou États/provinces n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Par conséquent, les restrictions et exclusions décrites ci-dessus pouraient ne pas s'appliquer dans certains cas. La présente garantie accorde légalément à l'utilisateur certains droits spécifiques auxquels peuvent également s'ajouter d'autres droits qui varié n'd'un pays ou d'un état à l'autre.

Periode de garantie

Usage privé

1 an

Usage professionnel

90 jours

La période de garantie débute à la date d'achat par le premier acheteur de détail ou par le premier utilisateur commercial final, et couvre la durée stipulée dans le tableau ci-dessus. Par "usage", on entend une utilisation personnelle résidentielle par l'acheteur de détail. Par "usage professionnel", on entend toute autre utilisation, y compris à des fins commerciales, donnant lieu à rémunération ou location. Dès la première exploitation de l'équipement en usage professionnel, il est réputé être définitivement à usage professionnel au titre de la présente garantie. Les équipements utilisés pour une alimentation principale en remplacement du réseau public d'électricité ne sont pas couverts par la présente garantie. Les nettoyeurs haute pression à moteur électrique utilisés à des fins commerciales ne sont pas couverts.

POUR TOUS LES ÉQUIPEMENTS FABRIQUÉS PAR BRIGGS & STRATTON, L'ENREGISTREMENT DE LA GARANTIE N'EST PAS OBLIGATOIRE POUR QU'ELLE PRENNE EFFET. CONSERVER LE REÇU COMME PREUVÉ D'ACHAT. SI, LORS DUNE DEMANDE D'INTERVENTION SOUS GARANTIE, LA DATE INITIALE D'ACHAT NE POT ETRE FOURNIE, LA DATE DE FABRICATION DU PRODUIT SERT DE RÉFERENCE POUR DÉTERMINER LA PÉRIODE DE GARANTIE.

À PROPOS de la garantie de votre équipement

Nous vous encourageons à faire réparer vos appareils au titre de la garantie et tenons à nous excuser pour tout inconvénient subi. Tout établissement de service après-vente agréé peut effectuer les réparations sous garantie. La plupart des réparations sous garantie sont traitées sans formalité ; cependant, il arrive parfois qu'une demande d'intervention au titre de la garantie ne soit pas fondée. Par exemple, la garantie ne couvre pas les dommages causés à l'équipement par une mauvaise utilisation, par un manque d'entretien périodique, durant l'expédition, la manutention ou l'entreposage, ou en raison d'un montage incorrect. De même, la garantie sera annulée si la date de fabrication ou le numéro de série apposé sur l'équipement a été enlevé ou si le matériel a été altéré ou modifié. Durant la période de garantie, l'établissement de service après-vente agréé réparera ou remplacera, à sa discrétion, toute pièce qui, après examen, est trouvée défectueuse à la suite d'une utilisation et d'un entretien normaux. La présente garantie ne couvre pas les réparations ni les équipements suivants :

Usure normale : Comme tout appareil mécanique, le matériel motorisé extérieur nécessite, pour fonctionner correctement, que certaines de ses pièces soient régulièrement entretenues et remplacées. La présente garantie ne couvre pas les frais de réparation lorsque la durée de vie d'une pièce ou de l'équipement est dépassée par suite de l'utilisation normale. Montage et entretien : la présente garantie ne couvre pas les équipements ni les pièces dans les cas qui, selon nous, auraient nuit à la performance et à la fiabilité du produit, à savoir : montage et modifications inadéquats ou non autorisés ; mauvaise utilisation, négligence, accident, surcharge, emballage ; réparation, entreposage ou entretien inadéquats. De plus, la garantie ne couvre pas l'entretien normal tel que les filtres à air, les réglages, le nettoyage du système de carburant et l'obstruction (due à des produits chimiques, des débris, de la poussière, ainsi de suite). Autres exclusions : La présente garantie exclut les pièces telles que les raccords rapides, les joints, les joints toriques, les pompes ayant fonctionné sans alimentation en eau ou tout dommage ou tout mauvais fonctionnement résultant d'un accident, d'une utilisation abusive, de modifications, de changements ou d'un entretien inadéquat du système, du gel ou d'une déterioration chimique. La garantie du produit ne couvre pas les pièces accessoires telles que les pistolets, les tuyaux, les rallonges de buse (lances) et les buses. Cette garantie ne couvre ni le matériel d'occasion, reconditionné et de démonstration, ni les pannes dues au fait de Dieu et autres cas de force majeure hors du contrôle des fabricants. 198187CF, Rev. C, 12/31/2006

Figure 53 — Connecte ou Puxador à Base

Este Modelo no requiere ninguna conservacion de bomba. La pompe est pre-lubrifiée et scellée, et il n'est pas necessaire de la lubrifier a nouveau.
