BRIGGS & STRATTON 3200 PSI - Hochdruckreiniger BRIGGS & STRATTON - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Briggs & Stratton
Modell	3200 PSI
Nenndruck	220 bar (3.200 PSI)
Wasserdurchfluss	15,14 L/min (4,0 GPM)
Kraftstoffart	Benzin (bleifrei)
Motortyp	Verbrennungsmotor
Gewicht (Versand)	70,3 kg (155 lbs)
Max. Wassertemperatur	37,7 °C (100 °F)
Länge des Hochdruckschlauchs	15 m (50 Fuß)
Räder	30 cm (12 Zoll)
Reinigungsmittelinjektionssystem	Ja, mit Saugheber und Filter
Düsenaufsätze	5 Schnellkupplungsdüsen (weiß, grün, gelb, rot, schwarz)
Automatisches Kühlsystem	Ja, Auslösung zwischen 51 und 68 °C
Schnellkupplungslanze	Ja
Sicherheit	Abzugssperre, Motorstopp, Rückstoßschutz
Schutzbrille inklusive	Ja
Garantie (Privatgebrauch)	1 Jahr
Garantie (gewerbliche Nutzung)	90 Tage

Häufig gestellte Fragen - BRIGGS & STRATTON 3200 PSI BRIGGS & STRATTON

Wie starte ich den Hochdruckreiniger?

Stellen Sie sicher, dass der Wasserzulauf geöffnet und der Hochdruckschlauch korrekt angeschlossen ist. Schalten Sie den Motor auf ON (Ein), öffnen Sie den Kraftstoffhahn, betätigen Sie den Choke, wenn der Motor kalt ist, ziehen Sie dann langsam am Starterzug, bis Sie einen Widerstand spüren, und ziehen Sie dann schnell. Lassen Sie den Choke nach dem Start in der Position Fast.

Warum ist der Druck niedrig oder intermittierend?

Überprüfen Sie zuerst, ob die Hochdruckdüse installiert ist (nicht die schwarze Düse für Reinigungsmittel). Stellen Sie sicher, dass die Wasserzufuhr ausreichend ist (Durchfluss > 19 L/min) und dass das Einlasssieb nicht verstopft ist. Reinigen Sie die Düse und prüfen Sie den Hochdruckschlauch auf Undichtigkeiten.

Wie verwende ich Reinigungsmittel mit diesem Gerät?

Verwenden Sie die schwarze Düse (Niederdruck). Setzen Sie den Saugheberfilter in den Reinigungsmittelbehälter. Tragen Sie das Reinigungsmittel in breiten Zügen von unten nach oben auf eine trockene Oberfläche auf. Lassen Sie es 3 bis 5 Minuten einwirken, ohne es trocknen zu lassen. Spülen Sie anschließend mit einer Hochdruckdüse.

Was tun, wenn der Motor raucht oder ausgeht?

Überprüfen Sie den Motorölstand (siehe Motorhandbuch). Wenn der Motor unter Last aussetzt, stellen Sie sicher, dass der Gashebel in Position Fast ist. Wenn das Problem weiterhin besteht, wenden Sie sich an eine autorisierte Briggs & Stratton Reparaturwerkstatt.

Wie spüle ich das System nach der Verwendung von Reinigungsmittel?

Setzen Sie den Saugheberfilter in einen Eimer mit sauberem Wasser. Verwenden Sie die schwarze Düse und lassen Sie das Gerät 1 bis 2 Minuten im Niederdruckbetrieb laufen, um das System zu spülen. Schalten Sie dann den Motor aus und lassen Sie den Restdruck ab, indem Sie den Abzug drücken.

Kann ich heißes Wasser verwenden?

Nein, die Zulaufwassertemperatur darf 37,7 °C (100 °F) nicht überschreiten. Heißes Wasser kann die Pumpe beschädigen.

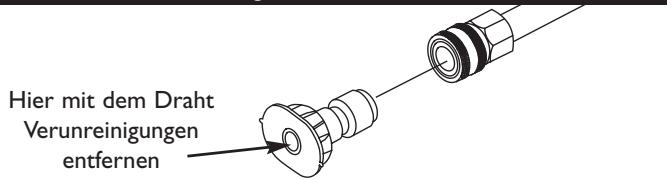

Wie pflege ich die Düse?

Wenn der Druck pulsiert, ist die Düse wahrscheinlich verstopft. Schalten Sie den Motor und die Wasserzufuhr aus. Entfernen Sie die Düse, verwenden Sie den Draht aus dem Kit oder eine Büroklammer, um die Ablagerungen zu entfernen, und spülen Sie dann die Lanze gegen den Strom mit einem Gartenschlauch.

Wie oft muss das Pumpenöl gewechselt werden?

Wechseln Sie nach den ersten 50 Betriebsstunden, dann alle 200 Stunden oder alle 3 Monate. Verwenden Sie nicht-detergentes Öl der Viskosität SAE 30.

Wie bereite ich das Gerät für den Winter (Frost) vor?

Entleeren Sie die Pumpe, indem Sie etwa 6 Mal ohne Druck am Starterzug ziehen. Füllen Sie die Pumpe mit RV-Frostschutzmittel (alkoholfrei) oder einem PumpSaver Produkt. Lagern Sie das Gerät an einem sauberen und trockenen Ort.

Der Hochdruckschlauch leckt, was tun?

Versuchen Sie nicht, den Schlauch zu reparieren. Ersetzen Sie ihn sofort durch einen neuen Schlauch, der einem Druck über dem Nenndruck (3200 PSI) standhält. Überprüfen Sie auch die O-Ringe der Anschlüsse.

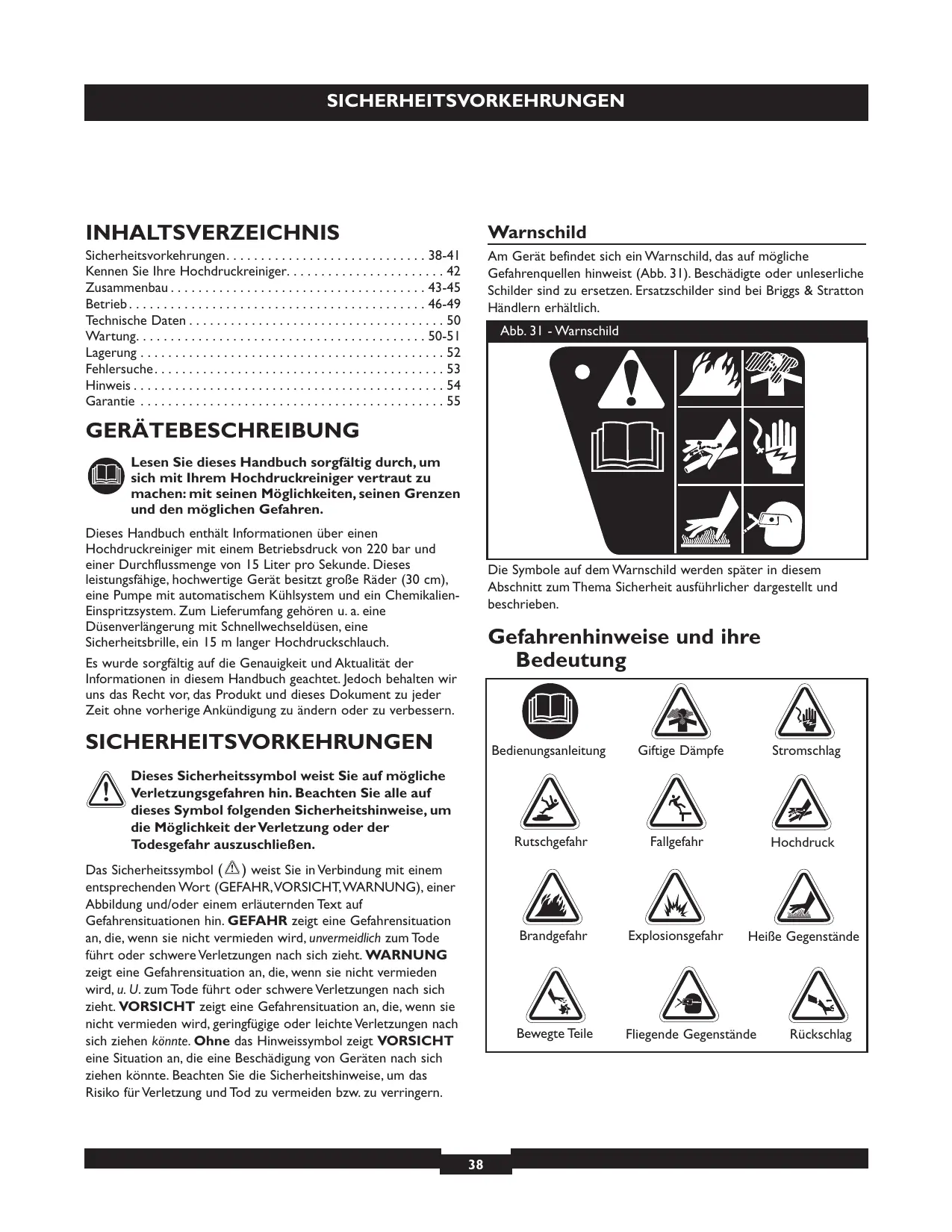

BEDIENUNGSANLEITUNG BRIGGS & STRATTON 3200 PSI BRIGGS & STRATTON

Sicherheitsvorkehrungen. 38-41

Kennen Sie ihre Hochdruckreiniger. 42

Zusammenbau 43-45

Betrieb. 46-49

Technische Daten 50

Wartung. 50-51

Lagerung 52

Fehlerische. 53

Hinweis 54

Garantie 55

GERÄTEBESCHREIBUNG

Lesen Sie这点es Handbuch sorgfältig durch, um sich mit Ihr Hem Hochdruckreiniger vertraut zu machen: mit seinen Mochglichkeiten, seinen Grenzenz und den möglichen Gefahren.

Dieses Handbuch enthalt Informationen über einen Hochdruckreiniger mit einem Betriebsdruck von 220 bar und einer Durchflussmenge von 15 Liter pro Sekunde. Dieses leistungsfähige, hochwertige Gerät besitzt große Räder (30 cm), eine Pumpe mit automatischem Kühlsystem und ein Chemikalien-Einspritzsystem. Zum Lieferumfang gehören u. a. eine Düsenveränderung mit Schnellwechselden, eine Sicherheitsbrille, ein 15 m longer Hochdruckschlauch.

Es wurde sorgfältig auf die Genauigkeit und Aktualität der Informationen in thisem Handbuch geachtet. Jedoch behalten wir uns das Recht vor, das Produkt und diesen Dokument zu jeder Zeit ohne vorherige Ankündigung zu ändern oder zu verbessern.

SICHERHEITSVORKEHRUNGEN

Dieses Sicherheitssymbol weist Sie auf mögliche Verletzungsgefahren hin. Beachten Sie alle auf diesen Symbol folgenden Sicherheitshinweise, um die Möglichkeit der Verletzung oder der Todesgefahr auszuschlieben.

Das Sicherheitssymbol (△) weist Sie in Verbindung mit einem entsprachenden Wort (GEFAHR, VORSICHT, WARNING), einer Abbildung und/oder einem erläuternden Text auf Gefahrensituationen hin. GEFAHR zeigt eine Gefahrensituation an, die, wenn sie nicht vermieden wird, unvermeidlich zum Tode führt oder schwere Verletzungen nach sichzieht. WARNING zeigt eine Gefahrensituation an, die, wenn sie nicht vermieden wird, u. U. zum Tode führt oder schwere Verletzungen nach sichzieht. VORSICHT zeigt eine Gefahrensituation an, die, wenn sie nicht vermieden wird, geringfugige oder leichte Verletzungen nach sichziehen können. Ohne das Hinweisssymbol zeigt VORSICHT eine Situation an, die eine Beschädigung von Geräten nach sichziehen können. Beachten Sie die Sicherheitshinweise, um das Risiko für Verletzung und Tod zu vermeiden bzw. zu verringern.

Warnschild

Am Gerät befindet sich ein Warnschild, das auf mögliche Gefahrenquellen hinweist (Abb. 31). Beschädigte oder unleserliche Scholder sind zu ersetzen. Ersatzscholder sind bei Briggs & Stratton Handlern erhalten.

Abb. 31 - Warnschild

Die Symbole auf dem Warnschild werden später in dieser Abschnitt zum Thema Sicherheit ausfuhrlicher dargestellt und beschrieben.

Gefahrenhinweise und ihre Bedeutung

Bedienungsanleitung

Giftige Dampfe

Stromschlag

Rutschgefahr

Fallgefahr

Hochdruck

Brandgefahr

Explosionsgefahr

HeiBe Gegenstände

Bewegte Teile

Fliegende Gegenstände

Rückschlag

WARNING

Vom laufenden Motor wird Kohlenmonoxid ausgestoBen, ein geruch- und farbloses giftiges Gas.

Das Einatmen von Kohlenmonoxid führt zu Übelkeit, Bewusstlosigkeit oder zum Tod.

Einige Chemikalien oder Reinigungsmittel können gesundheitsschädlich sein, wenn sie eingeatmet oder verschlucht werden, und starke Übelkeit,

Bewusstlosigkeit oder Vergiftung zur Folge haben.

• Den Hochdruckreiniger NUR im Freien verwenden.

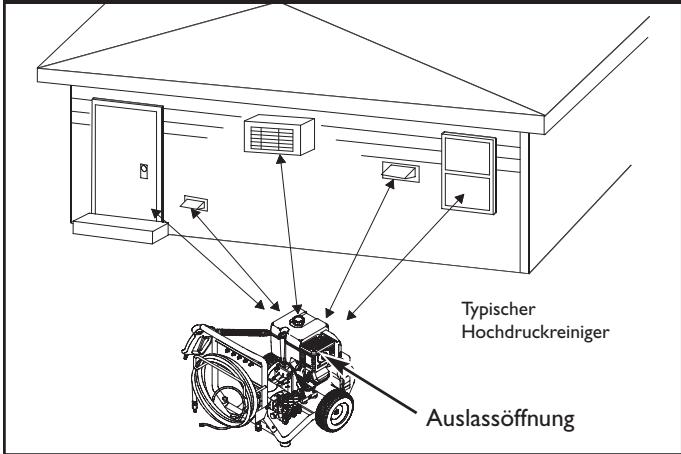

• Abgase)durfen nicht durch Fenster,Turen,Luftungsschachte oder andere Öffnungen in geschlossene Räume gelangen.
• Den Hochdruckreiniger nicht in Gebäuden oder geschlossenen Bereichen betrieben, auch wenn Türen und Fenster offen sind.
• Ein Atemschutzgerät oder eine Schutzmaske/TRagen, wenn die Gefahr des Einatmens von Dämpfen besteht.
• Lesen Sie alle Anweisungen für die Schutzmaske durch, damit gewährleistet ist, dass sie den erforderlichen Schutz gegen das Einatmen von gesundheitsschädlichen Dampfen leistet.

WARNING

Der Hochdruckstrahl kann auch dazu führren, dass Sie stürzen, wenn Sie sich zu nahe an der zu reinigenden Flüche befinden.

Der Druck in einem in Betrieb befindlichen Hochdruckreiniger steigt mit zunehmender Höhe an. Wenn Sie auf den Schalter drücken, konnen Sie durch den Rückstoß des austretenden Strahls umgeworfen werden. Beim Arbeitsen mit dem Hochdruckreiniger konnen Pflitzen und rutschige Stellen entstehen.

• Sprühdüse im Abstand von 20 bis 60 cm von der zu reinigenden Fläche halten.
• Besonderss vorsichtig vorgehen, wenn der Hochdruckreiniger auf einer Leiter, einem Gerüst oder an anderen verhältnismäßig weniger Standsicherheit bietenden Orten eingesetzt wird.
• Der zu reinigende Bereich muss ausreichend geneigt sein und Abflussmöglichkeiten bieten, um das Risiko des Stürzens auf rutschigem Boden zu verringgern.
  Das Gerät nur auf stabilem Untergrund einsetzen.
• Bei Hochdruckarbeiten ist die Sprühpistole mit beiden Händen festzuhalten, da Rückstoße auftreten können.

WARNING

Benzin und dessen Dämpfe sind in hohem MaBe brennbar und explosiv.

Feuer oder eine Explosion können zu schweren Verbrennungen oder zum Tod führen.

NACHFULLENVONKRAFTSTOFF

• Hochdruckreiniger ausschalten und mindestens zwei Minuten lang abkühlen setzen, bevor der Tankdeckel aufgedreht wird.
  Kraftstofftank im Freien auffullen.
• Nicht zu viel Kraftstoff in den Tank einfluen. Platz für die Kraftstoffausdehnung berücksichtigten.
• Kraftstoff von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen fernhalten.
  Keine Zigaretten anzünden und nicht rauchen.

BETRIEB DES GERÄTS

• Motor oder Gerät nicht soweit kippen, dass Benzin auslaufen kann.
  Keine brennbaren Flüssigkeiten versprühen.

TRANSPORT ODER REPARATUR DES GERÄTS

Zum Transportieren bzw. Reparieren muss der Kraftstofftank LEER bzw. das Kraftstoff-Absperrventil GESCHLOSSEN sein.
- Der Hochdruckreiniger muss in aufrechter Position transportiert werden und ist gegen Umkippen zu sichern, da sonst Kraftstoff und Öl auslaufen konnen.

LAGERN VON BENZIN ODER DES GERÄTS MIT KRAFTSTOFF IM TANK

• Nicht in der Nähe von Öfen, Herden, Wasserkochern, Wäschetrocknern oder sonstigen Geräten mit Kontrollleuchten oder anderen Zündquellen lagern, da diese Benzindämpfe entzüden können.

WARNING

Wenn Sprühnebel mit Strom fuhrenden Kabeln in Berührung kommt, kann dies zum Tod durch einen elektrischen Schlag führen.

• In der Höhe von Strom führenden Kabeln kein Wasser versprühen, da es andernfalls zu einem tödlichen elektrischen Schlag kommt kann.

WARNING

Durch das schnelle Rückziehen des Anlasserseils (Rückschlag) werden Hand und Arm so Schnell zum Motor gezogen, dass es nicht möglich ist loszulassen. Dabei kann es zu Knochenbrücken, blauen Flecken oder Verstauchungen kommt.

• Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck muss vor jedem Motorstart durch Betätigen des Sprühpistolenhebels reduziert werden, um Rückschläge zu verhindern. Bei Nichtbetrieb ist die Hebelsperre umzulegen.

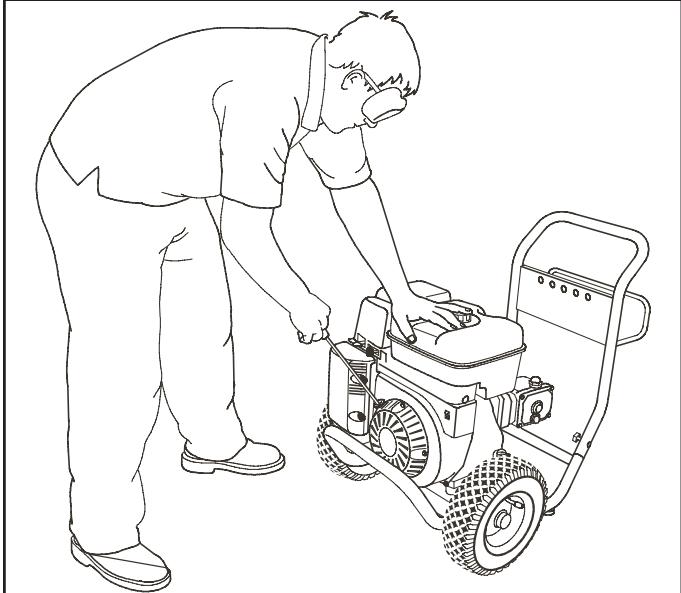

• Beim Anlassen des Motors langsam am Seilziehen, bis ein Widerstand fuhlbar wird, und dann schnell am Seilziehen, um den Rückschlag zu vermeiden.
• Sollte der Motor nicht starten, ist die Sprühpistole in eine sichere Richtung zu halten und der Hebel der Sprühpistole zu betätigten, um den Druck abzubauen.
• Bei Hochdruckarbeiten ist die Sprühpistole mit beiden Händen festzuhalten, da Rückstoße auftreten können.

WARNING

Laufende Motoren geben Wärme und Höhe Abgase ab. Die Temperatur des Schaldämpfers und des umliegenden Bereichs kann 65 °C erreichen oder überschreiben.

Brand- und Verbrennungsgefahr.
Abgase konnen brennbare Stoffe, Möbel, Gebäude u.
Ä. entzünden. Lecks im Tank konnen Brände auslösen.

• Heiße Teile nicht berühren und Abgase nicht einatmen.
• Das Gerät abkühlen setzen, bevör es berührt wird.
• Nach allen Seiten und nach oben hin muss ein Freiraum von mindestens 1,5 m gewährleistet sein.

WARNING

Vom Starter und von anderen sich drehenden Teilen konnen Hände, Haare, Kleidung und Schmuck o. Å. erfasst werden.

• Keine lose Kleidung, Schmuck oder andere Dinge/TRagen, die sich im Starter oder in anderen sich drehenden Teilen verfangen können.
• Lange Haare hochbinden und Schmuck ablegen.

WARNING

Der aus dem Gerät unter hohem Druck austretende Wasserstrahl kann die Haut und das darunter befindliche Gewebe durchdringen, was schwere Verletzungen und Amputationen zur Folge haben kann.

Die Sprühpistole steht auch nach Ausschalten des Motors und Abschalten der Wasserzufuhr unter Hochdruck - Verletzungsgefahr!

• Eine Sprühpistole niemals auf Menschen, Tiere oder Pflanzen richten.
• KINDERN nicht die Bedienung des Hochdruckreinigers erlauben.
• Hochdruckschlauch auf keinen Fall reparieren, sondern stets erneuern.
• Anschlusslecks)dürfen NICTM mit Dichtmitteln abgedachtet werden. Stattdessen ist ein neuer O-Ring bzw. eine neue Dichtung einzusetzen.
• Das Drucksystem erst in Betriebnehmen, wenn der Hochdruckschlauch an Pumpe und Sprühpistole angeschlossen ist.
• Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck muss vor jedem Motorstart durch Betätigten des Sprühpistolenhebels reduziert werden. Bei Nichtbetrieb ist die Hebelsperre umzulegen.

WARNING

Von dem unter hohem Druck austretenden Strahl können Lackteile oder andere Partikel gelöst werden und so in die Luft gelangen.

• Beim Arbeitsen mit dem Gerät oder beim Aufenthalt in der Höhe des eingeschalteten Geräts ist eine Schutzbrille zu tragen.
• Bevor der Hochdruckreiniger in Betrieb genommen wird, ist die Schutzbrille zu überprüfen und aufzusetzen.

WARNING

Durch unbeabsichtigte Funkenerzeugung kann es zum Brand oder elektrischen Schlag kommt.

EINSTELLEN ODER REPARIEREN DES HOCHDRUCKREINIGERS

• Zündkabel von der Zündkerze abziehen und so befestigen, dass es nicht mit der Zündkerze in Berührung kommt kann.

PRUFEN DER ZUNDKERZE

Zugelassenen Kerzenprüfer verwenden.
- Keine Prüfung bei ausgebauter Zündkerze durchführen.

VORSICHT

Durch übermöbig hohe oder niedrige Betriebsgeschwindigkeiten erhöht sich die Gefahr der Verletzung und der Beschädigung des Hochdruckreinigers.

Die eingeregelte Geschwindigkeit nicht ändern.
- Den Nenndruck des Hochdruckreinigers nicht überschreiben.

VORSICHT

Der von Hochdruckreinigern erzeugte Druckstrahl kann zu Verletzungen und Beschädigungen führen.

• Sprühpistole NICHT in geöffneter Position sichern.
• Sprühpistole im laufenden Betrieb NICHT UNBEAUFISCHTIGT halten.

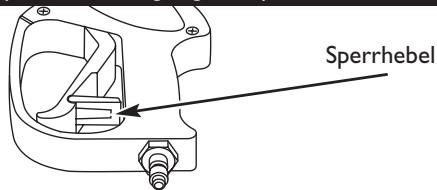

• Sprühpistolen NUR mit voll Funktionsfähiger Hebelsperre verwenden.
• Sprühpistole, Düsen und Zubehör vor Inbetriebnahme auf korrekten Anschluss prüfen.

VORSICHT

Von dem unter hohem Druck stehenden Strahl können zerbrechliche Gegenstände wie etwa Glas beschädigt werden.

Die Spritzpistole nicht auf Glas richten, wenn mit hartem Strahl gearbeitet wird.
Die Sprüihpistole niemals auf Pflanzen richten.

VORSICHT

Durch unsachgemäß Behandlung kann der Hochdruckreiniger beschädigt werden und vorzeitig ausfallen.

• Bei Fragen zum sachgemäßen Betrieb des Geräts wenden Sie sich an den Fachhändler oder an Briggs & Stratton Power Products.
• KEIN BETRIEB von unvollständigen oder teilweise defekten Geräten und von Geräten ohne Schutzgehäuse.
• Die Sicherheitsvorrichtungen these Geräts)dürfen NICHT UMGANGEN werden.
• Vor der Inbetriebnahme des Hochdruckreinigers bei niedrigen Temperaturen alle Teile auf Eisablagerungen überprüfen.
• Das Gerät NICHT durch Ziehen am Hochdruckschlauch bewegen, sondern immer am Griff anfassen.
• Kraftstoffsystem auf Lecks oder andere Beschädigungen wie angescheuerte oder poröse Schläuche, lockere oder fehlende Klammern und Schäden an Tank bzw. Deckel prüfen. Vor der Inbetriebnahme alle Schäden beseitigen.
• Dieses Gerätarf Nur mit Teilen betrieben werden, die von Briggs & Stratton Power Products genehmigt worden sind. Bei Betrieb des Geräts mit Teilen, die NICHT den Mindestanforderungen entsprechen,trägt der Benutzer das volle Risiko und haftet fur alle Schäden und Verletzungen.

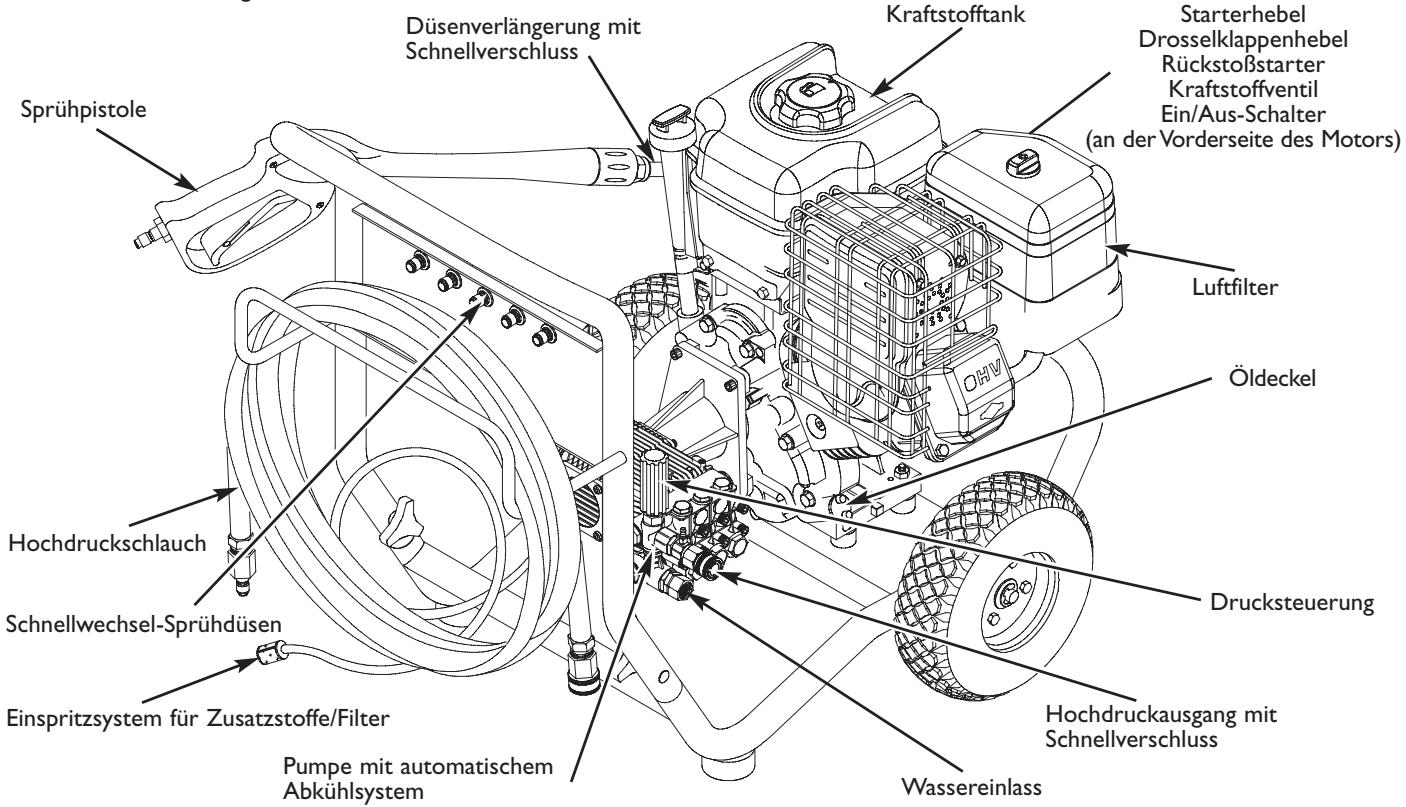

KENNEN SIE IHRE HOCHDRUCKREINIGER

Vor der Inbetriebnahme sind die Bedienungsanleitung und die Sicherheitshinweise zu lessen.

Der Benutzer sollte sich anhand der Abbildungen mit der Lage der einzelnen Bedienelemente vertraut machen. Das Handbuch zum Nachschlagen aufheben.

Automatisches Abkühlsystem - Pumpt Wasser aus dem Gerät, sobald eine Wassertemperatur von 50 bis 68 C erreicht wird. Das Abkühlsystem verhindert eine Beschädigung der Pumpe.

Drosselklappenhebel - Bringt den Motor in den Startmodus (Rückstoßstarter).

Drucksteuerung - Stellt den Spruhdruck ein.

Dusenveränderung mit Schnellverschluss - Zum einfahren Wechseln zwischen den fünf mitgelieferten Spruhdüssen

Ein/Aus-Schalter - Vor Betätigung des Rückstoßstarters den Schalter auf "Run" stellen. Zum Ausschalten des Motors auf "Stop" stellen.

Einspritzsystem für Zusatzstoffe/Filter - Ermöglicht die Beigabe von Reinigungsmitteln und anderen Hochdruckstoffen in den Niederdruckstrahl.

Hochdruckausgang mit Schnellverschluss - Hier wird der Hochdruckschlauch angeschlossen.

Hochdruckschlauch - Wird an Wasserpumpe und Sprühpistole angeschlossen.

Kraftstofftank - Mit bleifreiem Normalbenzin fullen. Kraftstoffausdehnung berücksichtigten.

Kraftstoffventil - Zum Ein- und Ausschalten der Kraftstoffzufuhr.

Luftfilter - Filterst Staub und Schmutz aus der eingesaugten Luft und schützt so den Motor.

Öldeckel - Hier wird das Öl eingefüllt.

Pumpe - Erzeugt den Hochdruck.

Rückstoßarter - Zum manuellen Anlassen des Motors.

Schnellwechsel-Spruhdüssen - Zur Beigabe von Zusatzstoffen. Die Spruhdüssen haben einen Austrittswinkel von 0^ , 15^ , 25^ und 40^ und eignen sich für unterscheidliche Anwendungen.

Sprühpistole - Steuert das Ausbringen des Sprühstrahls auf die zu reinigende Fläche mit Hilfe eines Hebels. Die Sprühpistole hat einen Sperrhebel.

Starterhebel - Zum Anlassen des kalten Motors.

Wassereinlass - Hier Gartenschlauch anschließen.

ZUSAMMENBAU

WICHTIG: Lesen Sie die Bedienungsanleitung ganz durch, bevor Sie ihren neuen Hochdruckreiniger zusammenbauen oder in Betriebnehmen.

Hochdruckreiniger auspacken

I. Das gesamte Verpackungsmaterial und Zubehör aus der Verpackung entfern.
2. Verpackung vollständig öffnen; dazu ist die Verpackung an allen Seiten von oben bis unter aufzuschneiden.
3. Hochdruckreiniger auspacken.

Verpackungsinhalt

Der Karton enthalt folgende Teile:

Haupteinheit
Griff
Hochdruckschlauch
- Sprüihpistole mit Schnellverschluss
- Düserveränderung mit Schnellverschluss
- Komponentenbeutel mit:

Bedienungsanleitung
Motorhandbuch
Wartungssatz
Schlauchverbindungen
Schnellkupplungen
- Sicherheitsbrille
- Beutel mit fünf farbkodierten Schnellwechsel-Spruhdüssen
Griff-Montagesatz mit:

Schlossschrauben (2)
Kunststoffknöpfte (2)

Wenn irgendeine Teile verpassen, oder hat beschädigt, wenden Sie sich an das Kundendienstzentrum von Briggs & Stratton vor Ort.

VORBEREITEN DES HOCHDRUCKREINIGERS AUF DEN EINSATZ

Zur Vorbereitung des Hochdruckreinigers für den Einsatz die folgenden Schritte durchführren:

I. Griff am Hauptgerät anbringen.

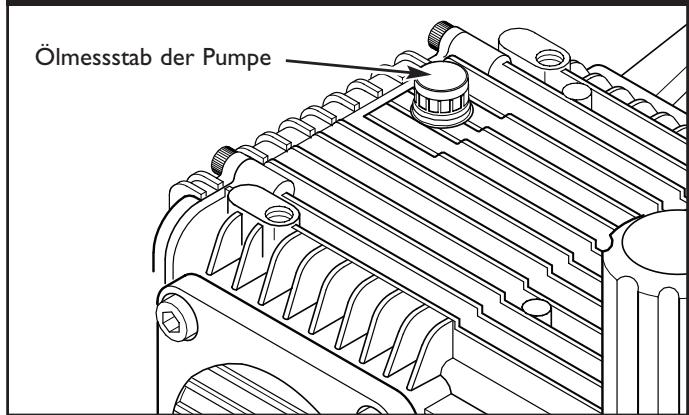

1. Überprüfen, ob Ölmessstab in die Pumpe eingebaut wurde (Abb. 32).

Abb.32 - Olmessstab der Pumpe

1. Öl in den Motor einfllen.
2. Kraftstoff in den Kraftstofftank einfllen.

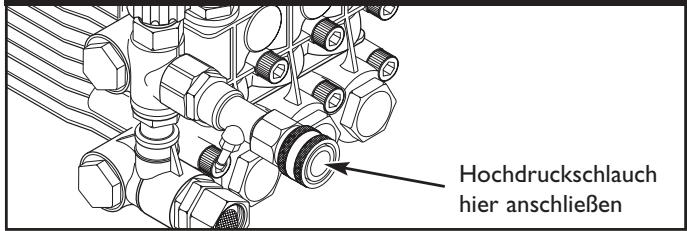

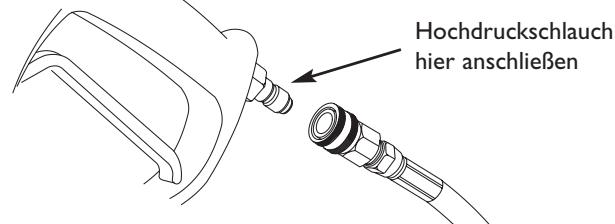

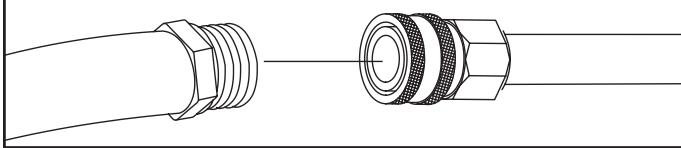

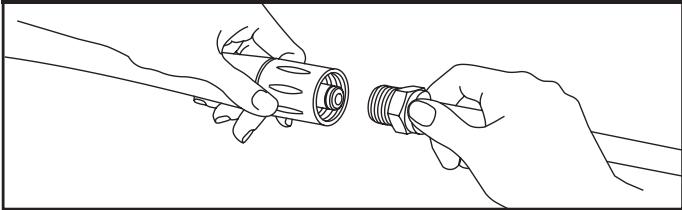

3. Hochdruckschauch an der Spritzpistole und an der Pumperanschlieben.

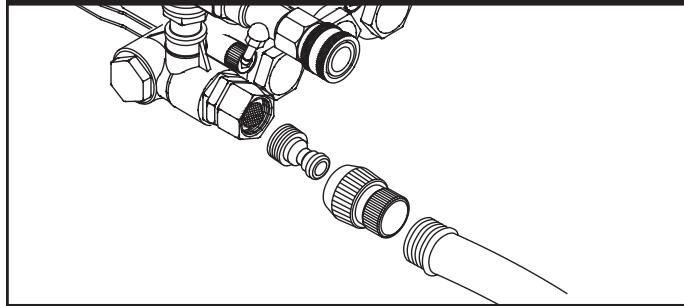

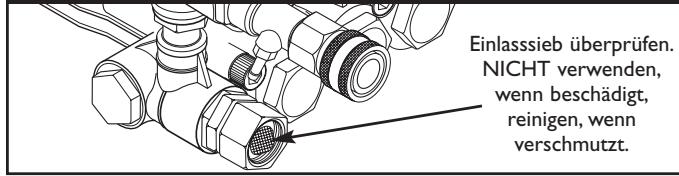

4. Wasserzulauf an der Pumpe anschließen.
5. Dusenveränderung an der Spritzpistole anbringen.
6. Schnellwechsel-Spruhduse auswahlen und auf Dusenveränderung schieren.

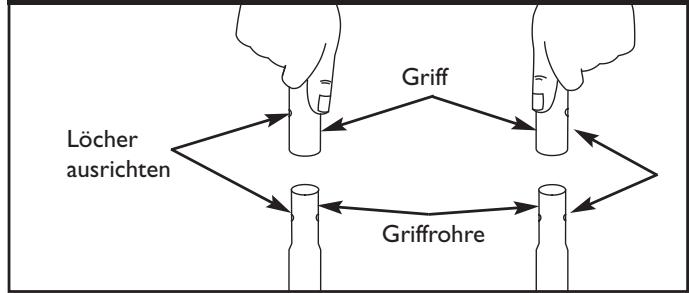

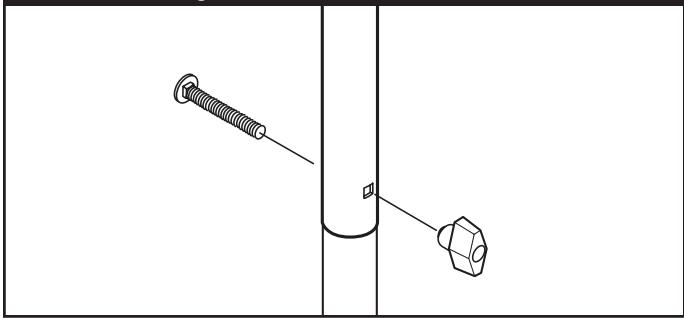

AnbringendesGriffsamGerät

HINWEIS: Bei allen Montagehinweisen in thisem Abschnitt wird vorausgesetzt, dass der Benutzer das Gerät von der Rückseite des Reinigers aus gesehen montiert.

1. Den Griff auf die bereits am Gerät befindlichen Griffrohre aufstecken. Darauf achten, dass die Löscher im Griff auf die Löscher in den Griffrohren ausgerichtet sind (Abb. 33).

Abb. 33 - Aufstecken des Griffs auf das Griffrohr

HINWEIS: Gegebenenfalls müssen die Griffrohre seitlich hin und her bewegt werden.

1. Schlossschrauben durch die LÖcher von der Außenseite der Einheit einsetzen und an der Innenseite der Einheit mit einem Kunststoffknopf sichern (Abb. 34). Von Hand festziehen.

Abb.34-Befestigen desGriffs

1. Die farbigen Spruhdüssen in den darauf vorgesehenen Aussparungen des Griffs einsetzen.

Motoröl und Kraftstoff einnullen

Den Hochdruckreiniger auf ebenen Untergrund stellen.

VORSICHT

Wird der Motor durchgedreht oder vor dem Einfullen des Öl gestartet, wird das Gerät beschädigt.

• Weitere Hinweise zum Umgang mit Öl und Kraftstoff sind dem Motorhandbuch zu entnahmen.
• Für Schäden, die sich aus Nichtbeachtung der Anweisungen ergeben, übernimmt der Hersteller keine Haftung. In thisum Fall erlischt die Garantie.
• Das Motorhandbuch enthalt Hinweise und Anleitungen zum Umgang mit Öl und Kraftstoff.

HINWEIS: Wie im Handbuch zum Motor erlautert, während der ersten Betriebsstunden möglich den Ölfullstand prüfen.

Anschlieben der Schläuche und der Wasserzufuhr an die Pumpe

WICHTIG: Bevor der Motor gestartet wird, müssen die Düsenverlägerung an der Sprühpistole angebracht und alle Schläuche angeschlossen werden, da sonst die Pumpe beschädigt werden kann.

I. Das Schlauchende mit der Kupplung an der Spritzpistole anschließen (Abb. 35). Den Ring an der Schnellkupplung herunterziehen, auf die Spritzpistole aufstecken und den Ring loslassen. Am Schlauchziehen, um auf festen Sitz zu prufen.

Abb. 35 - Anschlieben des Hochdruckschlauchs an der Spritzpistole

HINWEIS: Vor dem Anbringen der Schläuche sind alle Transportsicherungen von der Pumpe zu entfernen.

1. Das andere Ende des Hochdruckschlauchs am Hochdruckanschluss der Pumpe anschließen (Abb. 36). Den Ring an der Schnellkupplung herunterziehen, auf die Pumpe aufstecken und den Ring loslassen. Am Schlauchziehen, um auf festen Sitz zu prufen.

Abb. 36 - AnschlieBeN des Hochdruckschlauchs an der Pumpe

1. Bevor der Gartenschlauch am Wassereinlass angeschlossen wird, das Einlasssieb überprüfen (Abb. 37). Verunreinigtes Sieb reinigen, beschädigtes Sieb erneuern. DEN HOCHDRUCKREINIGER NICT IN BETRIEB NEHMEN, WENN DAS SIEB BESCHÄDIGT IST.

Abb. 37 - Einlassieb überprüfen

1. Um alle Verunreigungen zu entfernen, 30 Sekunden lang Wasser durch den Gartenschlauch laufen halten. Wasser abstellen.

WICHTIG: KEIN stehendes Wasser für die Wasserzufuhr ansaugen. NUR kaltes Wasser verwenden (unter 38^ ).

1. Buchsenteil der Schnellkupplung am Gartenschlauch anschließen. Steckteil der Schnellkupplung am Wassereinlass der Pumpe anschließen (Abb. 38).

Abb. 38 - Anschlieben des Gartenschlauchs an den Wassereinlass

1. Gartenschlauch am Wassereinlass anschließen (Abb. 38). Der Schlaucharf nicht länger als 15m sein. Ring an der Schnellkupplung herunterziehen, Fitting auf die Pumpe aufstecken und den Ring loslassen.Am Schlauchziehen, um auf festen Sitz zu prufen.

VORSICHT

Zwischen dem Einlass des Hochdruckreinigers und einer Absperrvorrichtung, wie etwa einer Y-Absperrkupplung oder einem anderen geeigneten Absperrventil, MUSS die Länge des freien Gartenschlauchs mindestens 3 m betragen.

• Schäden, die infolge der Nichtbeachtung these Warnhinweises am Hochdruckreiniger aufreten, werden nicht durch die Garantie abgedeckt.

• Wasserzufahr einschalten, Sprühpistole in eine sichere Richtung halten und Hebel drücken. Dadurch wird das Pumpensystem von Luft und Verunreinigungen gesaubert.

WARNING

Von dem unter hohem Druck austretenden Strahl können Lackteile oder andere Partikel gelost werden und so in die Luft gelangen.

• Beim Arbeitsen mit dem Gerät oder beim Aufenthalt in der Höhe des eingeschalteten Geräts ist eine Schutzbrille zu tragen.
• Bevor der Hochdruckreiniger in Betrieb genommen wird, ist die Schutzbrille zu überprüften und aufzusetzen.

Liste der vor dem Starten des Motors vorzunehmenden Prüfungen

Am Gerät überprüfen, ob alle nachstehend genannten Schritte durchgeführt wurden:
I. Vor Inbetriebnahme des Geräts die Abschnittte "Sicherheitsregeln" und "Verwendung des Hochdruckreiners" durchlesen.
2. Griff auf festen Sitz prufen.
3. Prufen, ob Öl bis zur vorgeschriebenen Füllhöhe in das Kurbelgehäuse des Motors eingefültt wurde.
4. Vorgeschriebene Benzinsorte in den Kraftstofftank einfllen.
5. Schlauchanschlüsse auf festen Sitz prufen.
6. Prufen, ob der Hochdruckschlauch Knicke, Risse oder sonstige Schaden aufweist.
7. Geeigneten Wasseranschluss mit ausreichendem Durchfluss bereitstellen.

VERWENDUNG DES HOCHDRUCKREINIGERS

Wenn Sie Schwierigkeiten mit der Inbetriebnahme des Hochdruckreiners haben, wenden Sie sich an das Kundendienstzentrum von Briggs & Stratton vor Ort.

Aufstellung des Hochdruckreinigers

Erforderlicher Freiraum um den Hochdruckreiniger

WARNING

Abgase konnen brennbare Stoffe, Möbel, Gebäude u. Ä. entzünden. Lecks im Tank konnen Brände auslösen.

• Nach allen Seiten und nach oben hin muss ein Freiraum von mindestens 1,5 m gewährleistet sein.

Der Hochdruckreinigerarf nicht in geschlossenen Räumen betrieben werden. Der Reinigerarf nicht an Orten betrieben werden, an denen sich die Abgase ansammeln und (z. B. durch Luftrungsschächte) in Gebäude gesogen werden konnen. Abgase dürfen nicht durch Fenster,Türen,Luftungsschächte oder andere Öffnungen in geschlossene Räume gelangen (Abb. 39).Beim Aufstellen des Hochdruckreinigers sollenn Windrichtung und Luftströmungen berücksichtigt werden.

WARNING

Vom laufenden Motor wird Kohlenmonoxid ausgestoßen, ein geruch- und farbloses giftinges Gas. Das Einatmen von Kohlenmonoxid führt zu Übelkeit, Bewusstlosigkeit oder zum Tod.

Den Hochdruckreiniger NUR im Freien verwenden.
- Abgase * dürfen nicht durch Fenster, Tären, Lufungsschächte oder andere Öffnungen in geschlossene Räume gelangen.
- Den Hochdruckreiniger nicht in Gebäuden oder geschlossenen Bereichen betrieben, auch wenn Türen und Fenster offen sind.

Abb. 39 - Erforderlicher Freiraum um den Hochdruckreiniger

Inbetriebnahme des Hochdruckreinigers

Zur ersten Inbetriebnahme des Hochdruckreinigers, nacheinander die folgenden Schritte durchführren. Diese Maßnahmen sind auch durchzuführren, wenn das Gerät mindestens einen Tag lang nicht eingesetzt wurde.

I. Hochdruckreiniger in der Nähe einer Wasserquelle aufstellen, die eine Durchflussrate von mehr als 18.9 l/m bei einem Mindestdruck von 1,38 bar am Schlauchende garantieren kann.
2. Prufen, ob der Hochdruckschlauch fest an der Spritzpistole und an der Pumpe angeschlossen ist. Zu den Abbildungen siehe "Vorbereiten des Hochdruckreinigers auf den Einsatz".
3. Sicherstellen, dass das Gerät gerad steht.
4. Prufen, ob der Gartenschlauch am Wassereinlass an der Pumpe des Hochdruckreinigers angeschlossen ist.
5. Wasserzufahr einschalten, Sprühpistole in eine sichere Richtung halten und Hebel drücken. Dadurch wird das Pumpensystem von Luft und Verunreinigungen gesäubert.

VORSICHT

Pumpe nicht einschalten, wenn die Wasserzuführ nicht angeschlossen und eingeschaltet ist.

• Für Schäden, die sich aus Nichtbeachtung der Anweisungen ergeben, übernimmt der Hersteller keine Haftung. In thisum Fall erlischt die Garantie.

• Düsenveränderung an der Spritzpistole anbringen (Abb. 40). Von Hand festziehen.

Abb. 40 - Anschlieben der Düserveränderung an der Spritzpistole

1. Die gewündte Sprühdüse auswahlen und in die Düsenveränderung einsetzen (siehe Abschnitt "Verwenden der Sprühdüsen").
2. Sicherheitsperre am Spritzpistolenhebel umlegen (Abb. 41).

Abb.41 - Spritzpistole mit umgelegtem Sperrhebel

1. Vor dem Einsatzen ist eine sichere Betriebsposition einzunehmen (Abb. 42). Anschließlich kann der Motor gestartet werden.

Abb. 42 - Empfohlen Fangend Position An

WARNING

Durch das schnelle Rückziehen des Anlasserseils (Ruckslag) werden Hand und Arm so Schnell zum Motor gezogen, dass es nicht möglich ist loszulassen. Dabei kann es zu Knochenbrücken, blauen Flecken oder Verstauchungen kommt.

• Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck muss vor jedem Motorstart durch Betätigen des Sprühpistolenhebels reduziert werden, um Rückschläge zu verhindern. Bei Nichtbetrieb ist die Hebelsperre umzulegen.
• Beim Anlassen des Motors langsam am Seilziehen, bis ein Widerstand fuhlbar wird, und dann schnell am Seilziehen, um den Rückschlag zu vermeiden.
• Sollte der Motor nicht starten, ist die Sprühpistole in eine sichere Richtung zu halten und der Hebel der Sprühpistole zu betätigten, um den Druck abzubauen.
• Bei Hochdruckarbeiten ist die Sprühpistole mit beiden Händen festzuhalten, da Rückstoße auftreten konnen.

HINWEIS: Wahrend des Betriebs muss der Drosselklappenhebel in der Hochdruckposition verbleiben.

WARNING

Laufende Motoren geben Wärme und Höhe Abgase ab. Die Temperatur des Schaldämpfers und des umliegenden Bereichs kann 65 °C erreichen oder überschreiben.

Brand- und Verbrennungsgefahr.
Abgase können brennbare Stoffe, Möbel, Gebäude u. Ä. entzünden. Lecks im Tank können Brände auslösen.

• Heiße Teile nicht berühren und Abgase nicht einatmen.
  Das Gerät abkühlen setzen, bevor es berührt wird.
• Nach allen Seiten und nach oben hin muss ein Freiraum von mindestens 1,5 m gewährleistet sein.

Ausschalten des Hochdruckreinigers

I. Motor zwei Minuten im Leerlauf laufen setzen.
2. Den Motor wie im Motorhandbuch beschrieben ausschalten.
3. Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck wird durch Betätigten des Sprühpistolenhebels reduziert.

WICHTIG: Die Sprühpistole steht auch nach Ausschalten des Motors und Abschalten der Wasserzufuhr unter Hochdruck.

WARNING

Der aus dem Gerät unter hohem Druck austretende Wasserstrahl kann die Haut und das darunter befindliche Gewebe durchdringen, was schwere Verletzungen und Amputationen zur Folge haben kann.

Die Sprühpistole steht auch nach Ausschalten des Motors und Abschalten der Wasserzufuhr unter Hochdruck - Verletzungsgefahr!

• Das Drucksystem erst in Betriebnehmen, wenn der Hochdruckschlauch an Pumpe und Sprühpistole angeschlossen ist.

• Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck muss vor jedem Motorstart durch Betätigten des Sprühpistolenhebels reduziert werden. Bei Nichtbetrieb ist die Hebelsperre umzulegen.

• Bei Nichtbetrieb die Hebelsperre an der Sprühpistole umlegen.

Verwenden der Spruhdüssen

Mit Hilfe des Schnellverschlusses an der Düserveränderung kann zwischen fünf Sprühdüssen gewechselt werden. Das Sprühmuster der einzelnen Sprühdüssen ist weiter unter abgebildet (Abb. 43).

VORSICHT

Der von Hochdruckreinigern erzeugte Druckstrahl kann zu Verletzungen und Beschädigungen führen.

• Niemals die Sprühdüssen wechseln, ohne den Sicherheitshebel zu sperren.

Zum Wechseln der Spruhdüssen wie folgt vorgehen:

I. Ring des Schnellwechslers zugruckziehen und Duse abziehen. Duse in Aufbewahrungsfach des Griffs legen.
2. Spruhdusen im Dusenverlängerungshalter aufbewahren.
3. Gewünschte Sprühdüse auswahlen:

Weicher Strahl: 40^ (weiβ) oder 25^ (grün).
Harter Strahl: 15^ (gelb) oder 0^ (rot).
Zusatzstoffe: schwarz.

1. Ring zurückziehen, ausgewählte Sprühdüse einsetzen und Ring loslassen. An der Sprühdüseziehen, um den festen Sitz zu überprüfen.
2. Die besten Reinigungsergebnisse werden erzielt, wenn die Sprühdüse im Abstand von 20 bis 60 cm von der zu reinigenden Fläche gehalten wird. Bei zu geringem Abstand kann die besprüchte Fläche beschädigt werden.
3. Beim Reinigen von Autoreifen einen Abstand von mindestens 15 cm einhalten.

Reinigung und Einsetzen von Chemikalien

WICTHIG: Speziell für Hochdruckreiniger bestimmte Seifen verwenden. Durch Haushaltsreiniger konnte die Pumpe beschädigt werden.

VORSICHT

Vor dem Anlassen des Motors mussen alle Schläuche angeschlossen werden.

• Durch Anlassen des Motors ohne vollständige Schlauchverbindung oder ohne EINGESCHALTETE Wasserzufuhr wird die Pumpe beschädigt.
• Für Schäden, die sich aus Nichtbeachtung der Anweisungen ergeben, übernimmt der Hersteller keine Haftung. In thisum Fall erlischt die Garantie.

Zum Arbeitsen mit Reinigungsmitteln wie folgt vorgehen:

I. Hinweise zur Verwendung der Spruhdüssen lessen.
2. Reinigungsmittellösung gemäß den Anweisungen des HerstellersVBoreiten.
3. Chemikalien-Zuführungsrohr/Filter in den Reinigungsmittelbehälter stecken.

VORSICHT

Darauf achten, dass das Chemikalien-Zuführungsrohr nicht mit demHEYen Schalldampfer in Beruhrung kommt.

• Beim Einsetzen des Filters in eine Flasche mit Reinigungslösung ist der Schlauch so zu verlegen, dass der heiße Schalldämpfer nicht berührt werden kann.

• Überprüfen, ob die schwarze Spruhdüse eingesetzt wurde.

HINWEIS: Reinigungsmittel kann nicht mit den

Hochdrucksprühdüssen aufgebracht werden (weiß, grün, gelb oder rot).

Abb.43 - Spruhmuster

Niedriger Druck
Zusatzstoffe
Schwarz

weiB
40^

grün
25°

gelb
15°

rot
0^

1. Überprüfen, ob der Gartenschlauch mit dem Wassereinlass verbunden ist. Überprüfen, ob der Hochdruckschauch mit Spruhpistole und Pumpe verbunden ist, und anschließend Motor anlassen.
2. Reinigungsmittel drei bis fünf Minuten einwirken让他们，bevor es abgewaschen und nachgespirt wird. Nach Bedarf wiederholen，um das Trocknen der Fläche zu verhindern. Reinigungsmittel nicht antrocknen让他们（verhindert die Streifenbildung).

WICHTIG: Nach jedem Gebrauch ist das Zusammenstoff-Beigabesystem zu spulen. Dazu den Filter in einen Eimer mit sauberen Wasser legen und den Hochdruckreiniger bei niedrigem Druck ein bis zwei Minuten laufen halten.

Absprülen mit dem Hochdruckreiniger

Nach dem Aufbringen des Reinigungsmittels die Fläche mit dem Hochdruckwasserstrahl abspritzen und anschließend wie folgt abspülen:

I. Sperrhebel and der Spritzpistole umlegen.
2. Schwarze Spruhduse von Dusenverlängerungnehmen.
3. Gewünschte Hochdruckduse entsprechend der Anleitung "Verwenden der Spruhdusen" auf S. 48 auswahlen und einsetzen.
4. Durch Drehen des Druckregelknopfs, im bzw. gegen den Uhrzeigersinn den Druck erhöhen bzw. verringn. Zum Abwaschen eines Autos oder eines Boots niedrigeren Druck verwenden. Zum Entfernen von Farbe und Reinigen von Einfahrten eine höhere Druckeinstellung wahlen.

WARNING

Beim Arbeitsen mit dem Hochdruckreiniger konnen Pfutzzen und rutschige Stellen entstehen. Der Hochdruckstrahl kann auch dazu führren, dass Sie stürzen, wenn Sie sich zu nahe an der zu reinigenden Flüche befinden.

• Sprühdüse im Abstand von 20 bis 60 cm von der zu reinigenden Fläche halten.
• Das Gerät nur auf stabile Untergrund einsetzen.
• Der zu reinigende Bereich muss ausreichend geneigt sein und Abflussmöglichkeiten bieten, um das Risiko des Stürzens auf rutschigem Boden zu verringgen.
• Besonderss vorsichtig vorgehen, wenn der Hochdruckreiniger auf einer Leiter, einem Gerüst oder an anderen verhältnismäßig weniger Standsicherheit bietenden Orten eingesetzt wird.

• Bei Hochdruckarbeiten ist die Sprühpistole mit beiden Händen festzuhalten, da Rückstoße auftreten konnen.

• Hochdruckstrahl auf einen kleinen Bereich konzentrierten und besprüchte Fläche auf Schäden prüfen. Wenn keine Schäden sightbar sind, kann das Absplänen fortgesetzt werden.

• Mit dem oberen, abzuspulenden Bereich beginnen und überlappend nach unten vorarbeiten (genauso wie beim Reinigen).

Reinigen des Reinigungsmittel-Saugrohrs

Das Reinigungsmittel-Saugrohr muss zuerst mit sauberem Wasser gespült werden, bevor der Motor angehalten werden kann.

I. Das Reinigungsmittel-Saugrohr mit Filter in einen Eimer mit sauberem Wasser tauchen.
2. Hebelsperre an Sprühpistole umlegen.
3. Schwarze Spruhduse aufsetzen.
4. Ein bis zwei Minutes lang spulen.
5. Motor ausschalten.
6. Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck wird durch Betätigten des Sprühpistolenhebels reduziert.

WICHTIG: Die Sprühpistole steht auch nach Ausschalten des Motors und Abschalten der Wasserzufuhr unter Hochdruck.

WARNING

Der aus dem Gerät unter hohem Druck austretende Wasserstrahl kann die Haut und das darunter befindliche Gewebe durchdringen, was schwere Verletzungen und Amputationen zur Folge haben kann.

Die Sprühpistole steht auch nach Ausschalten des Motors und Abschalten der Wasserzufuhr unter Hochdruck - Verletzungsgefahr!

• Das Drucksystem erst in Betriebnehmen, wenn der Hochdruckschlauch an Pumpe und Sprühpistole angeschlossen ist.
  Die Sprühpistole ist IMMER in eine sichere Richtung zu halten. Der Wasserdruck muss vor jedem Motorstart durch Betätigten des Sprühpistolenhebels reduziert werden. Bei Nichtbetrieb ist die Hebelsperre umzulegen.

Automatisches Abkühlsystem (Wärmeabbau)

Bei längerem Betrieb des Geräts (3-5 Minuten) ohne Betätigung des Hebels an der Sprühpistole erreicht das Wasser in der Pumpe eine Temperatur von mehr als ca. 50 C und wird automatisch abgelassen.

TECHNISCHE DATEN

Ausgangsdruck 220 bar (3200 psi)

Durchflussrate 15,14 Liter pro Minute (4.0 gpm)

Reinigungsmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Reinigungsmittel verwenden

Temperatur des .Weniger als 38 C (100^)

zugeführten Wassers

Automatisches Bei Temperaturen von 50 bis 68^ Abkühlsystem wird das Wasser automatisch abgelassen

Liefergewicht 70,3 kg (155 lbs.)

ALLGEMEINE

WARTUNGSEMPFEHLUNGEN

Durch die Garantie für den Hochdruckreiniger sind keine Teile abgedeckt, die vom Benutzer falsch behandelt oder vernachlüssigt werden. Um die Garantieleistung voll auszuschöpfen, muss der Benutzer den Hochdruckreiniger gemäß den Angaben in thisem Handbuch warten.

HINWEIS: Anleitungen zum Ersetzen von Teilen des BSPP-Hochdruckreinigers finden Sie auf der Website des Herstellers unter BRIGGSandSTRATTON.COM.

• Zur ordnungsgemäßen Wartung des Hochdruckreinigers sind in regelmäßigen Abständen bestimmte Einstellungen vorzunehmen.
• Alle in diesen Handbuch und im Handbuch zum Motor genannten Wartungsarbeiten sind mindestensomal pro Saison durchzuführren.
• Einmal pro Jahr sind Zündkerze und Luftfilter zu reinigen oder auszuauschen und die Sprühpistole sowie die Düsenverlängerung auf Beschädigungen zu überprüfen. Durch Verwendung einer neuen Zündkerze und eines sauberen Luftfilters wird ein korrektes Kraftstoff-Luft-Gemisch gewährleistet - der Motor lauft better und hält länger. Weitere Hinweise sind dem Motorhandbuch zu entnahme.
• Bei aufblasbaren Reifen darf der Luftdruck den auf den Reifen angegebenen Wert nicht überschreiben bzw. muss zwischen I und 2,8 bar liegen.

Vor jedem Einsatz

I. Motoröl-Fullstand prüfen.
2. Sieb im Wassereinlass auf Beschädigung prüfen.
3. Hochdruckschlauch auf Undichtigkeiten prüfen.
4. Reinigungsmittel-Saugrohr und Filter auf Beschädigung prufen.
5. Sprühpistole, Düsenverlängerung und Düsen auf Undchtigkeiten prufen.

1. Gartenschlauch vor dem Anschluss an den Hochdruckreiniger ausspüssen, um Verunreinigungen zu entfernen.

WARTUNG DES HOCHDRUCKREINIGERS

Prüfen und Reinigen des Einlasssiebs

Das Sieb am Wassereinlass untersuchen. Das Sieb reinigen, wenn es verstopt ist, bzw. erneuern, wenn es beschädigt ist.

Prüfen des Hochdruckschlauchs

Der Hochdruckschauch kann infolge von Verschleiß, durch Knicken oder falschen Gebrauch undicht werden. Den Schlauch vor jedem Gebrauch überprüfen. Auf Risse, undichte Stellen, Abrieb oder Ausbeulungen der Umhüllung und Beschädigung oder Verstellung der Kupplungen prufen. Werden entsprechende Mängel festgestellt, den Schlauch sofort erneuern.

Zusatzstoffschlauch überprüfen

Den Filter am Reinigungsmittelrohr untersuchen und reinigen, wenn er verstopt ist. Das Rohr muss fest auf dem Steck-Fitting sitzen. Das Rohr auf undichte Stellen und Risse untersuchen. Den Filter bzw. das Rohr erneuern, wenn sie beschädigt sind.

WARNING

Der aus thisem Gerät unter hohem Druck austretende Wasserstrahl kann die Haut und das darunter befindliche Gewebe durchdringen, was schwere Verletzungen und die Notwendigkeit einer Amputation zur Folge haben kann.

• Hochdruckschauch auf keinen Fall reparieren, sondern stets erneuern.
• Der zulässige Druck von Ersatzschläuchen MUSS hoher sein als der Maximaldruck des Geräts.

Prüfen von Spritzpistole und Düsenverlägerung

Den Schlauchanschluss an der Spritzpistole untersuchen und auf festen Sitz prufen. Zum Prufen des Betätigungshebels diesen drücken und darauf aufachten, ob er nach dem Loslassen in die Ausgangsposition zurückspringt. Sperre in die Sperrposition bringen und Hebel betätig; esarf nicht möglich sein,ihn zu drucken.

Wartung der Düsen

Ein pulsierendes Gefühl beim Betätigten des Sprühpistolenhebels kann seine Ursache in zu hohem Pumpendruck haben. Hauptursache für zu großen Pumpendruck sind verstopfte Düsen. Um Verstopfungen vorzubeugen, sind die Sprühdüssen noch nach Verwendung folgendermaßen zu reinigen:

I. Motor abstellen und Wasserzufuhr absperren.

1. Spruhdüse aus Düsenveränderungnehmen.
2. Mit dem im Satz enthaltenen Draht (oder einer kleinen Buroklammer) das Fremdmaterial aus der Spruhduse entfernen (Abb. 44).

Abb.44 - Dusenwartung

1. Mit einem Gartenschlauch Wasser entgegen der Spritzrichtung durch die Düsenveränderung laufen setzen, um alle Verunreinigungen zu entfernen (Abb. 45). Wasser etwa 30 bis 60 Sekunden lang durchlaufen setzen.

Abb.45 - Durchspullen der Dusenveränderung

1. Spruhduse wieder in die Dusenveränderung einsetzen.
2. Düsenverlängerung wieder an der Spritzpistole befestigen.
3. Wasserzufuhr anschließen, Wasser anstellen und Motor starten.
4. Gerät nacheinander mit allen Schnellwechsel-Spruhdusen testen.

Wartung der O-Ringe

O-Ringe sorgen für die Dichtigkeit der Anschlüsse von Schläuchen und Spritzpistole. Sie können beim normalen Betrieb des Hochdruckreinigers verschreiben oder beschädigt werden.

Zum Lieferumfang des Hochdruckreinigers führt ein O-Ring-Wartungssatz, der Ersatz-O-Ringe, eine Gummidichtigung und einen Wassereinlassfilter enthalt. Hinweise zur Wartung der O-Ringe des Geräts entnehmer Sieitte dem Informationsblatt im Wartungssatz. Beachten Sie, dass nicht alle im Satz enthaltenen Teile für Ihr Gerät vorgesehen sind.

Ausbau eines verschlissenen oder beschädigten O-Rings; Einen kleinen Schlitzschraubendreher unter den O-Ring einstecken und den O-Ring hochdrücken.

WARNING

Der aus dem Gerät unter hohem Druck austretende Wasserstrahl kann die Haut und das darunter befindliche Gewebe durchdringen, was schwere Verletzungen und Amputationen zur Folge haben kann.

• Anschlusslecks)dürfen NICTM mit Dichtmitteln abgedachtet werden. Stattdessen ist ein neuer O-Ring bzw. eine neue Dichtung einzusetzen.

Pumpenwartung

Wechseln des Pumpenöls

Das Öl nach den ersten 50 Betriebsstunden und dann alle 200 Stunden bzw. alle 3 Monate wechseln, je nachdem, was zuerst eintritt.

HINWEIS: Zum Wechseln nur hochwertiges Pumpenöl SAE 30 ohne Reinigungszusätze verwenden. Keine speziellen Additive hinzufügen.

Beim Wechseln des Ölw wie folgt vorgehen:

I. Den Bereich um die Messing-Ablassschraube an der Unterseite der Pumpe reinigen.
2. Ablassschraube herausdrehen. Das gesamte Öl in einen zulässigen Behälter ablassen.
3. Wenn alles Öl abgelassen ist, Ablassschraube wieder eindreten und festziehen.
4. Bereich um den Ölmessstab reinigen. Messstab Herausziehen und Pumpenöl der empfohlenen Sorte bis zur Markierung "Full" auf dem Messstab einfllen (Typisch 0.43L oder 15 oz.).
5. Olmessstab einstecken.
6. Verschüttetes Öl aufwischen.

MOTORWARTUNG

Hinweise zur ordnungsgemäßen Wartung des Motors entnehmer Sieitte dem Handbuch zum Motor.

VORSICHT

Längeren oder wiederholten Hautkontakt mit altem Motoröl vermeiden.

• Altes Motoröl hat bei Laborversuchen bei bestimmen Tieren zu Hautkrebs geführt.
• Motoröl mit Wasser und Seite abwaschen.

NICT FÜR KINDER ZUGÄNGLICH LAGERN.
SCHÜTZEN SIE DIE UMWELT UND LASSEN SIE ALTÖL IN FACHBETRIEBEN ORDNUNGSGEMÄSS
ENTSORGEN.

VORBEREITEN DES GERÄTS FÜR DIE LAGERUNG

Soll das Gerät länger gelagert werden, muss das Wasser abgelassen werden. Auf den Pumpeileinen konnen sich Sedimente und Mineralien ablagern, so dass die Pumpe ausfällt. Wenn der Hochdruckreiniger länger als 30 Tage nicht benutzt werden soll, die folgenden Schritte durchführren:

I. Reinigungsmittel-Saugrohr durchspullen. Dazu den Filter in einen Eimer mit sauberem Wasser eintauchen und gleichzeitig den Hochdruckreiniger im Niederdruckbetrieb laufen halten. Ein bis zwei Minuten lang durchspullen.
2. Motor abstellen und abkühlen setzen, dann alle Schläuche halten. Zündkerzenkabel von der Zündkerze abziehen.
3. Alle gespumten Flüssigkeiten aus der Pumpe beseitigen, davon den Hebel an der Spritzpistole ungebahr sechs Mal betätigten. Auf diese Weise müssen der größte Teil der Flüssigkeit aus der Pumpe entfernt werden.

1. RV-Frostschutzmittel (ohne Alkohol) in die Pumpe ansaugen. Dazu die Lösung in ein etwa 1 m langes Stück am Einlassadapter angeschlossenen Gartenschlauch einfllen und den Hebel an der Spritzpistole zwei Mal betätigten.
   Soweit verfügbar, anstelle des RV-Frostschutzmittels "PumpSaver" verwenden und die Anweisungen auf der Verpackung befolgen.
2. Das Gerät an einem sauberen und trockenen Ort lagern.

LAGERN DES MOTORS

Hinweise zur ordnungsgemäßen Vorbereitung des Motors für die Lagerung entnehmer Sieitte dem Handbuch zum Motor.

FEHLERSUCHE

Problem

Ursache

Pumpe hat folgende Probleme: kein Druckaufbau, Druckschwankungen, Klappern, Druckverlust, niedrige Wassermenge.	1. Niederdruckdüse eingesetzt. 2. Wassereinlass verstopft. 3. Nicht ausreichende Wasserzufuhr. 4. Einlassschlauch geknicht oder undicht. 5. Sieb im Einlassschlauch zugesetzt. 6. Zugeführtes Wasser über 38 °C. 7. Hochdruckschauch verstopft oder undicht. 8. Spritzpistole undicht. 9. Sprühdüse ist verstopft. 10. Pumpe defekt.	1. Sprühdüse durch Hochdruckdüse ersetzen. 2. Einlass reinigen. 3.Für ausreichende Wasserzufuhr sorgen. 4. Knick entfernen, undichte Stelle schließen. 5. Sieb im Einlassschlauch prüfen und reinigen. 6. Kälteres Wasser zuführren. 7. Verstopfung im Auslassschlauch beseitigen. 8. Spritzpistole oder O-Ringe erneuern. 9. Sprühdüse reinigen. 10. An Briggs & Stratton Kundendienst wenden.
Reinigungsmittel tritt nicht mit Wasserstrahl aus.	1. Reinigungsmittel-Saugrohr ist nicht eingetaucht. 2. Chemischer Filter ist verstopft. 3. Hochdruckdüse eingesetzt.	1. Reinigungsmittel-Saugrohr in Reinigungsmittel eintauchen. 2. Filter/Reinigungsmittel-Saugrohr reinigen oder erneuern. 3. Sprühdüse durch Niederdruckdüse ersetzen.
Motorläuft ohne Last gut, unter Last aber "schwerfällig".	Motordrehzahl zu niedrig.	Drosselklappenhebel in die Position FAST stellen. Läuft der Motor noch immer "schwerfällig", an den Briggs & Stratton Kundendienst wenden.
Motor Goes aus.	Kraftstofftank leer.	Kraftstofftank auffullen.

HINWEIS

HINWEIS

Briggs & Stratton Power Products Group repariert oder ersetzt kostenlos alle Teile des Geräts, die Material- bzw. Verarbeitungsfehler aufweisen. Die beim Einschicken der Teile zwecks Reparatur oder Austausch gemäß dieser Garantie entstehenden Transportkosten sind vom Käufer zu tragen. Für diese Garantie geltet die unter genommen Zeiten und Bedingungen. Bei Garantiefragen wenden Sie sichitte an einen in Ihrer Nare befindlichen Vertragshandler; eine Übersichtskarte finden Sie unter www.BRIGGSandSTRATTON.COM.

ES EXISTIEREN KEINE SONSTIGEN AUSDRUCKLICHEN GARANTIEN. KONKLUDENTE GARANTIEN, EINSCHLIESLLICH DER FÜR DIE MARKTGÄNGIGKEIT ODER DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, SIND Auf DIE DAUER VON EINEM JAHR AB KAUF BZW. AUF DIE GESETZLiche ZULÄSSIGKEIT BEGRENZT. DIE HAFTUNG FÜR ZUFällIGE ODER FOLGESCHÄDEN IST INSOWEIT AUSGESCHLOSEN, ALS EIN SOLCHER AUSSCHLUSS GESETZLICH ZULÄSSIG IST. Da in einigen US-Bundesstaaten und Ländern eine Begrenzung der Dauer von konkludenten Garantieleistungen oder der Ausschluss oder die Begrenzung von zufälligen oder Folgeschäden nicht zulässig ist, sind die oben genannte Begrenzung und der oben genannte Ausschluss u. U. für Sie nicht zutrefend. Diese Garantie verleht Ohnen bestimmte Rechte, und Sie besitzen u. U. weitere Rechte, die in den verschiedenen US-Bundesstaaten bzw. Ländern entsprechender Art sein können.

GARANTIEZEIT

Private Nutzung 1 Jahr Gewerbliche Nutzung 90 Tage

Die Garantiezeit beginn am Datum des Kaufs durch den ersten Einzelhandelskunden bzw. gewerblichen Endbenutzer und dauert entsprichend den Angaben in oben stehender Tabelle. "Privateutzung" bezieht sich auf dieutzung in privaten Haushalten durch Einzelhandelsverbraucher. "Gewerblicheutzung" bezieht sich auf alle anderen Arten derutzung, einschließlich derutzung zu gewerblichen, gewinnbringenden oder Ausleihzwecken. Nachdem das Geratomal fur gewerbliche Zwecke genutzt wurde, gitt es fur den Zweck dieser Garantie als gewerblich genutztes Produkt. Fur Gerate, die fur eigenerzeugte Energie anstelle der Energie der öffentlichen Versorger eingesetzt werden, ist diese Garantie nicht gultig. Elektrisch betriebene Hochdruckreiniger, die fur gewerbliche Zwecke eingesetzt werden, unterliegen nicht der Garantie.

DIE GARANTIE FÜR GERÄTE VON BRIGGS & STRATTON IST AUCH OHNE REGISTRIERUNG RECHTSKRAFTIG. BEWAHREN SIE IHREN KAUFBELEG GUT AUF. WENN SIE BEI DER FORDERUNG VON GARANTIELEISTUNGEN KEINEN BELEG FÜR DAS ERSTE KAUFDATUM VORLEGEN KÖNNEN, WIRD DIE GARANTIEZEIT ANHAND DES DATUMS DER HERSTELLUNG DES GERÄTS BESTIMMT.

ÜBER IHRE GERÄTE GARANTIE

Wir führen gern Garantiereparaturen für Sie durch und entschuldigen uns für etwaige Unannehmlichkeiten. Garantiereparaturen konnen von allen Vertragshandlern durchgeführt werden. Bei den meisten Garantiereparaturen handelt es sich um Routinearbeiten; mitunter ist jeder der Anspruch auf die Garantieleistung nicht gerechtfertigt. Beispelssweise wird keine Garantieleistung erbracht, wenn das Gerät durch falschen Gebrauch, durch mangelhafte Wartung, unsachgemäß Transport, unsachgemäß Handhabung oder Lagerung oder durch falsche Installation beschädigt wurde. Ebenso besteht kein Garantieanspruch, wenn das Herstellungsdatum oder die Seriennummer am Hochdruckreiniger oder am Motor halten oder Änderungen am Gerät vorgenommen wurden. Wahrend der Garantiezeit repariert oder ersetzt der Vertragshandler nach eigenen Ermessen eines Teil, das nach der Überprüfung nach seinem Urteil unter normalen Gebrauchs- und Betriebsbedingungen nicht mehr eingesetzt werden kann. Durch diese Garantie sind die folgenden Reparaturen und Geräte nicht abgedeckt:

Normaler VerschleB: Bei im Freien eingesetzten motorgetriebenen Geräten, wie etwa bei allen mechanischen Geräten, müssen regelmäßig Wartungsarbeiten durchgeführt und Teile erneuert werden, damit das Gerät einwandfrei Funktioniert. Diese Garantie bietet keinen Anspruch auf Reparatur, wenn ein Teil oder dasGPCe durch normalen Gebrauch verschlissen ist.
Installation und Wartung: These Garantie gilt nicht, wenn das Gerät oder Teile unsachgemäß oder unbefugt installiert oder geändert, falsch eingesetzt, vernachlüssigt, durch Unfall beschädigt, überlastet, mit überhöher Drehzahl betrieben, unsachgemäß gewartet, repariert oder gelagert wurden, so dass nach unserer Auffassung die Leistung oder Zuverlösigkeit beeinträchtigt wurde. Ebenfalls nicht unter diese Garantie fallen normale Wartungsarbeiten wie der Austausch von Luftfiltern, Einstellungen, die Reinigung des Kraftstoffsystems und die Beseitigung von Verunreinigungen (Chemikalien, Kalk, Schmutz usw.).
Sonstige Ausschlisse: Ausgeschlossen von der Garantie sind Verschleibeile wie Schnellkupplungen, Dichtungen, Oldruckanzeigen, Riemen, O-Ringe, Filter, Pumpendichtungen usw. sowie Pumpen, die ohne Wasser betrieben wurden, und Schäden oder Funktionstörungen, welche die Folge von Unfallen, unsachgemäßem Gebrauch, Modifikationen oder unsachgemäßer Wartung, Einfrieren oder Qualitätverlust von Chemikalien sind. Zubehörteile wie Sprühpistolen, Schläuche, Düserveränderungen und Düsen sind von der Produktgarantie ausgeschlossen. Die Garantie gilt nicht für Gebrauchtgeräte, generalüberholte Geräte und Vorfrührgeräte sowie für Ausfälle aufgrund higherer Gewalt. 198187G, Rev. C, 12/31/2006

LABELA DE CONTEUDO

Regras de Seguranca 56-59
