GA9010CF - Meuleuses MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse angulaire
Caractéristiques techniques principales	Meuleuse angulaire de 230 mm avec moteur puissant
Alimentation électrique	220-240 V
Dimensions approximatives	Longueur : 485 mm, Largeur : 240 mm, Hauteur : 130 mm
Poids	5,2 kg
Puissance	2 200 W
Vitesse à vide	6 600 tr/min
Fonctions principales	Coupe, meulage, polissage
Système de sécurité	Protection contre les surcharges, protection de redémarrage
Entretien et nettoyage	Nettoyage régulier des grilles d'aération, vérification des balais
Pièces détachées et réparabilité	Disponibilité des pièces de rechange, facilité de réparation
Accessoires inclus	Disque de meulage, protection de disque, poignée latérale
Compatibilités	Disques de 230 mm
Garantie	1 an

FOIRE AUX QUESTIONS - GA9010CF MAKITA

Quelle est la puissance du MAKITA GA9010CF ?

Le MAKITA GA9010CF a une puissance de 2200 W.

Comment changer la meule sur le MAKITA GA9010CF ?

Pour changer la meule, débranchez l'outil, utilisez la clé fournie pour desserrer l'écrou de la meule, retirez l'ancienne meule, placez la nouvelle meule et serrez l'écrou avec la clé.

Quel type de meule peut-on utiliser avec le MAKITA GA9010CF ?

Vous pouvez utiliser des meules de 230 mm de diamètre adaptées à la coupe et au meulage de divers matériaux.

Le MAKITA GA9010CF est-il équipé d'un système de protection contre la poussière ?

Oui, le MAKITA GA9010CF est équipé d'un système de protection contre la poussière pour prolonger la durée de vie de l'outil.

Quelle est la vitesse de rotation maximale du MAKITA GA9010CF ?

La vitesse de rotation maximale du MAKITA GA9010CF est de 6 600 tours par minute.

Comment puis-je lubrifier le MAKITA GA9010CF ?

Lubrifiez les roulements en suivant les recommandations du manuel d'utilisation. Utilisez une graisse appropriée et appliquez-la avec parcimonie.

Quel est le poids du MAKITA GA9010CF ?

Le poids du MAKITA GA9010CF est d'environ 5,1 kg.

Y a-t-il des accessoires inclus avec le MAKITA GA9010CF ?

Oui, le MAKITA GA9010CF est généralement livré avec une clé de service et un protège-meule.

Quelle est la garantie offerte avec le MAKITA GA9010CF ?

Le MAKITA GA9010CF est généralement couvert par une garantie de 3 ans, sous réserve de conditions spécifiques.

Comment nettoyer le MAKITA GA9010CF après utilisation ?

Débranchez l'outil et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des nettoyants abrasifs.

MODE D'EMPLOI GA9010CF MAKITA

GB	Angle Grinding	Instruction Manual
F	Meuleuse d'angle	Manuel d'instructions
D	Winkelschleifer	Betriebsanleitung
I	Smerigliatrice angolare	Istruzioni per l'uso
NL	Haakse slijpmachine	Gebruiksaanwijzing
E	Amoladora	Manual de instrucciones
P	Rebarbadora	Manual de instruções
DK	Vinkelsliber	Brugsanvising
S	Vinkelslipmaskin	Bruksanvising
N	Vinkelsliper	Bruksanvising
SF	Kulmahiomakone	Käytöohje
GR	Γωνιακός Αειαντήρας	Οδηγίες χρήσεως

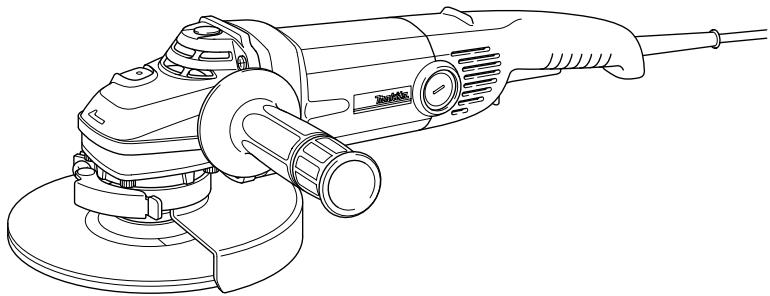

GA7010C

GA7010CF

GA9010C

GA9010CF

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

1	Blocage de l'arbre	8	Levier	14	Entrée d'air
2	Gâchette	9	Contre-écrou	15	Commutateur
3	Levier de blocage	10	Meule/multidisque à moyeu déported	16	Extrémité isolante
4	Poiignée latérale			17	Charbon
5	Carter de meule	11	Flasque intérieur	18	Tournés
6	Boîtier d'engrenage	12	Clé à contre-écrou	19	Bouchon du porte-charbon
7	Vis	13	Sortie d'air

SPECIFICATIONS

Modèle	GA7010C/GA7010CF	GA9010C/GA9010CF
Diamètre de la meule à moyeu déporté	180 mm	230 mm
Filetage de l'arbre	M14	M14
Vitesse à vide (min-1)	8 400	6 000
Longueur totale	453 mm	453 mm
Poids net	3,4 kg	3,4 kg
Catégorie de sécurité	回 /Il	回 /Il

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier selon les pays.

Utilisations

L'outil est conçu pour le meulage, le ponçage et la coupe des matériaux de métal et de pierre, sans utilisation d'eau.

Alimentation

L'utilisateur ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de sécurité additionnelles pour l'outil

1. Portez toujours des lunettes de protection et des protections d'oreilles. Il est également recommandé de porter d'autres dispositifs de protection tels qu'un masque à poussière, des gants, un casque protecteur et un tablier de travail.
2. Assurez-vous toujours que l'outil est hors tension et débranché avant d'effectuer tout travail sur l'outil.
3. Laissez les protections en place.
4. N'utilisez que des disques dont la vitesse maximale d'opération est au moins aussi élevée que l'indication "No Load RPM" (t/min à vide) inscrite sur la plaque-marque de l'outil. Lors de l'utilisation d'une meule à découvert, assurez-vous qu'elle est armée de fibre de verre.
5. Avant l'utilisation, vérifie soigneusement la présence de fissures ou de dommages sur le disque. Remplacez immidiatement tout disque fissure(e) ou endommagé(e).
6. Suivez les instructions du fabricant pour un montage ajusté et une utilisation appropriée des disques. Manipulez et rangez les disques soigneusement.
7. N'utilise pas de bagues de réduction ou d'adapteurs pour les roues de ponçage dont le trou central est grand.
8. N'utilise que les flasques spécifiés pour cet outil.
9. Veillez à ne pas endommager l'arbre, le flasque (tout particulièrement la surface d'installation) ou l'écrou de sûreté. L'endommagement de ces pièces peut causer le bris du disque.
10. Dans le cas des outils conçus pour les disques à trou filtré, assurez-vous que la longueur du filtre du disque correspond à celle de l'arbre.
11. Avant d'utiliser l'outil sur la pièce à travailler, procédez à un test en faisant tourner l'outil dans un endroit sûr à sa vitesse à vide maximum pendant au moins 30 secondes. Arrêtez-le immédiatement en cas de vibration ou de rotation déséquilibrée indiquant la possibilité d'une mauvaise installation ou d'un disque mal équilibré. Vérifiez l'outil pour identifier la cause.
12. Vérifiez que la pièce à travailler est correctement supportée.
13. Tenez l'outil fermement.
14. Gardez les mains éloignées des pièces en rotation.
15. Assurez-vous que le disque n'entre pas en contact avec la pièce à travailler avant de mettre l'interrupteur sous tension.
16. Utilisez la face du disque spécifique pour effectuer le meulage.
17. N'utilise pas de disque de découpe pour l'aiguisage l'outil.
18. Prenez garde aux étincelles. Tenez l'outil de telle sorte que les étincelles ne jaillissent pas vers vous, vers quelqu'un d'autre ou vers un matériel inflammable.
19. N'oubliez pas que le disque continue de tourner une fois l'outil éteint.
20. Ne touchez pas la pièce immédiatement après l'opération; elle peut être extrêmement chaude et brûler votre peau.
21. Placez l'outil de telle sorte que le cordon d'alimentation demeure en tout temps derriere pendant l'utilisation.
22. Si le lieu de travail est extrêmement chaud et humide, ou fortement pollué de poussières conductrices, utilisez un disjoncteur (30 mA) pour assurer la sécurité de l'utilisateur.
23. N'utilisez l'appareil avec aucun matériel contenant de l'amiant.
24. N'utilisez pas d'eau ou de lubrifiant à meulage.
25. Assurez-vous que les orifices d'aération sont maintenus dégagés lorsque vous travaillez dans des conditions poussiéreuses. S'il devient nécessaire d'enlever la poussière, débranchez d'abord l'outil de la prise d'alimentation, et prenez garde d'endommager les pièces internes (utilisez un objet non métallique).
26. Lors de l'utilisation d'une meule à découvert, travaillez toujours avec un protecteur de meule collecteur de poussière conforme aux réglementations locales.
27. Les meules à découvert ne doivent subir aucune pression latérale.

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Attention :

N'actionnez jamais le blocage de l'arbre lorsque l'axe est en mouvement. Vous pourriez endommager l'outil.

Appuyez sur le blocage de l'arbre pour éviter que l'axe ne tourne lors de l'installation ou du retrait des accessoires.

Attention :

Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position "OFF" une fois relachée.

Pour les outils équipés d'un commutateur de verrouillage

Pour mettre l'outil en marche, tirez simplement sur la gachette. Pour arrêter l'outil, relachez la gachette. Pour une utilisation continue, tirez sur la gachette puis appuyez sur le levier de blocage. Pour arrêter l'outil à partir de la position bloquée, tirez à fond sur la gachette puis relachez-la.

Pour les outils équipés d'un commutateur de sécurité

Pour éviter que la gachette ne se déclenche accidentellement, l'outil possède un levier de blocage. Pour mettre en marche l'outil, appuyez sur le levier de blocage puis tirez sur la gachette. Pour arrêter l'outil, relâchez la gachette.

Pour les outils équipés d'un commutateur de verrouillage et de sécurité

Pour éviter que la gachette ne se déclenche accidentellement, l'util possède un levier de blocage. Pour permettre l'util en route, appuyez sur le levier de blocage puis tirez sur la gachette. Pour arrêter l'util, relâchez la gachette. Pour une utilisation continue, appuyez sur le levier de blocage, tirez sur la gachette, puis enfoncez le levier de blocage à fond.

Pour arrêter l'outil à partir de la position bloquée, tirez à fond sur la gachette puis relâchez-la.

Fonctions électroniques

Les caractéristiques suivantes des outils munis de fonctions électroniques facilitent leur utilisation.

Commande de vitesse constante

La vitesse étant maintenue constante même dans des conditions de lourde charge de travail, il est possible d'atteindre une grande finesse de finition.

De plus, lorsque la charge imposée à l'outil dépasse le niveau permis, l'alimentation du moteur est réduite pour le protéger contre la surchauffe. Le fonctionnement normal de l'outil est rétabli lorsque la charge imposée revient à un niveau permis.

Fonction de démarrage en douceur

La suppression du chôcle de démarriage permet un démarrage en douceur.

Attention :

Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Attention :

Avant d'utiliser l'outil, assurez-vous toujours que la poignée latérale est installée de façon sûre.

Vissez la poignée latérale à fond sur la position prévue à cet effet sur l'outil, comme illustré sur la figure.

Attention :

Le carter de meule doit être ajusté sur l'outil de sorte que la partie de la meule qui se trouve du côté de l'utilisateur soit ouverte par le carter.

Desserrez le levier sur le carter de meule. Montez le carter de meule en alignant la partie saillante de la bande du carter sur l'entaille du boîtier d'engrenage. Faites ensuite tourner le carter de meule de sorte qu'il se trouve sur la position indiquée sur l'illustration. Serrez le levier pour fixer le carter de meule. Si le levier est trop ou pas assez serré pour permettre la fixation du carter de meule, serrez ou desserrez la vis pour ajuster le serrage de la bande du carter de meule.

Pour retirer le carter de meule, suivez la procédure d'installation en ordre inverse.

Installation ou retrait de la meule ou du multidisque à moyeu déporté (accessoire)

Montez le flasque interne sur l'arbre. Ajustez la meule/ le disque sur le flasque interne et vissez le contre-écrou sur l'arbre. (Fig. 6)

Pour serrer le contre-écrou, appuyez fermement sur le blocage de l'arbre pour empêcher l'arbre de tourner, puis utilisez la clé à contre-écrou pour serrer fermement dans le sens des aiguilles d'une montre.

Pour retirer la meule, suivez la procédure d'installation en ordre inverse. (Fig. 7)

Flasque spéciale

Les modèles GA7010CF et GA9010CF sont équipés en standard d'une flasque spéciale.

Le dévissage du contre-écrou ne nécessite que le tiers des efforts nécessaires pour un type classique.

Avertissement :

• Il n'est jamais nécessaire de forcer l'outil. Le poids de l'outil lui-même suffit à assurer une pression adéquate. En forçant l'outil ou en appliquant une pression excessive dessus, vous courez le risque dangereux de casser la meule.
• Remplacez TOUJOURS la meule si vous échappez l'outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la meule contre la pierre à travailler.
• Évitez que la meule sautille ou accroche, tout spécialement lorsque vous travaillez dans les coins, sur les bords tranchants, etc. Cela peut causer une perte de contrôle et un choc en retour.
• N'utilise JAMAIS cet outil avec des lames à bois et autres lames de scie. Les lames de ce type sautent fréquemment lorsqu'elles sont utilisées sur une meuleuse et risquent d'entraîner une perte de contrôle pouvant causer des blessures.

Attention :

• Ne mettez jamais l'outil en marche alors qu'il se trouve en contact avec la pièce à travailler, pour éviter de vous blesser.
• Pendant l'utilisation, portez toujours des lunettes de sécurité ou un masque de protection.
• Après l'utilisation, mettez toujours l'outil hors tension et attendez l'arrêt complet de la meule avant de déposer l'outil.

Tenez TOUJOURS l'outil fermement en posant une main sur le manche arrière et l'autre main sur le manche latéral. Mettez l'outil en marche puis posez la meule ou le disque sur la pièce à travailler.

En général, vous nevez maintenir le bord de la meule ou du disque sur un angle d'environ 15 degrés par rapport à la surface de la pièce à travailler.

Pendant la période de rodage d'une meule neuve, ne faites pas avancer la meule dans le sens B, sinon elle risque de couper la pièce à travailler. Une fois le bord de la meule rodé, la meule peut être utilisée dans les sens A et B. (Fig. 8)

Attention :

Avant d'effectuer tout travail d'inspection ou de maintenance sur l'outil, assurez-vous toujours qu'il est à l'arrêt et débranché.

L'outil et ses orifices d'aération doivent être maintenus propres. Nettoyez régulièrement les orifices d'aération de l'outil, ou chaque fois qu'ils commencent à se boucher. (Fig. 9)

Remplacement des charbons (fig. 10 et 11)

Lorsque la pointe isolante en résine qui se trouve à l’intérieur du charbon est exposée au contact avec le commutateur, l'alimentation du moteur est automatiquement coupée. Lorsque cela se produit, les deux charbons doivent être changés. Maintenez les porte-charbons propres et libres de glisser dans les porte-charbons. Les deux charbons doivent être remplacés en même temps. N'utilise que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

Pour développer la SECURITE et la FIABILITE du produit, les réparations et tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service après-vente Makita agréé, exclusivement avec des pièces de rechange Makita.

Attention :

Les accessoires ou pièces supplémentaires qui suivent sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce manuel. L'utilisation de tout autre accessoire ou pièce supplémentaire peut comporter un risque de blessure. Utilisez uniquement l'accessoire ou la pièce supplémentaire dans le but spécifique.

Pour obtenir plus de détails sur ces accessoires, contactez notre Centre d'Entretien local Makita

• Carter de meule (capot protecteur de la meule)
• Flaque intérieure
• Meules à moyeu déporté
• Contre-écrou (pour meule à moyeu déporté) Plateau en caoutchouc
• Disques abrasifs
• Contre-écrou (pour disque abrasif)
• Clé à contre-écrou
• Meules à tronçonner
• Flambeau intérieur (pour meule à tronçonneur)
• Flambe extérieur (pour meule à tronçonneur) Brosse coupe métallique
• Poignée latérale Carter de collecte des poussières
• Capuchon antipoussière

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes des documents standardisés suivants, HD400, EN50144, EN55014, EN61000

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/EG.

Les niveaux de bruit pondérés types A sont:

niveau de pression sonore: 90 dB (A)

niveau de puissance du son: 103dB (A)

• Porter des protecteurs anti-bruit.

L'acceleration ponderee ne depasse pas 2,5m / s²

Bruit et vibrations du modèle ga9010c/ga9010cf

Les niveaux de bruit pondérés types A sont:

niveau de pression sonore: 91 dB (A)

niveau de puissance du son: 104 dB (A)

• Porter des protecteurs anti-bruit. -

L'accélération pondérée est de 3 m / s²
