Type d'appareil	Autoradio
Alimentation	12 V DC
Type de tuner	AM/FM
Nombre de stations mémorisables	Non précisé
Affichage	LED
Contrôle du volume	Rotatif
Connectivité	Entrée auxiliaire
Fonction Bluetooth	Non précisé
Lecture de médias	Radio uniquement
Dimensions	Standard DIN
Poids	Non précisé
Couleur	Noir
Fonction mute	Oui
Type d'antenne	Externe
Langues du manuel	Anglais, Allemand, Néerlandais, Français, Espagnol, Polonais

FOIRE AUX QUESTIONS - CS-322 LENCO

Comment connecter mon LENCO CS-322 à un amplificateur ?

Pour connecter votre LENCO CS-322 à un amplificateur, utilisez un câble RCA. Branchez les sorties RCA (rouge et blanc) à l'arrière du tourne-disque et les autres extrémités aux entrées correspondantes de l'amplificateur.

Pourquoi le son de mon LENCO CS-322 est-il faible ?

Un son faible peut être dû à un réglage incorrect du volume sur l'amplificateur, à une connexion lâche ou à une cellule usée. Vérifiez les connexions et inspectez la cellule pour vous assurer qu'elle fonctionne correctement.

Comment régler la vitesse de lecture sur le LENCO CS-322 ?

Le LENCO CS-322 dispose d'un sélecteur de vitesse. Assurez-vous qu'il est réglé sur la vitesse appropriée pour votre vinyle (33, 45 ou 78 tours par minute) en fonction du disque que vous écoutez.

Que faire si le bras du tourne-disque ne se soulève pas ?

Si le bras du LENCO CS-322 ne se soulève pas, vérifiez si le mécanisme de levage est bloqué ou si le moteur fonctionne correctement. Assurez-vous également que le tourne-disque est correctement alimenté.

Comment entretenir la cellule de mon LENCO CS-322 ?

Pour entretenir la cellule, utilisez une brosse douce pour enlever la poussière et les débris. Évitez de toucher l'aiguille avec les doigts et remplacez la cellule si elle montre des signes d'usure.

Le LENCO CS-322 fait-il des bruits étranges pendant la lecture ?

Des bruits étranges peuvent être causés par une mauvaise installation de la cellule, un disque sale ou rayé, ou un problème avec le plateau. Nettoyez le disque et vérifiez l'installation de la cellule.

Comment changer la courroie du LENCO CS-322 ?

Pour changer la courroie, débranchez le tourne-disque, retirez le plateau et la courroie usée. Placez la nouvelle courroie autour du moteur et du plateau, puis remettez le plateau en place.

Où puis-je trouver des pièces de rechange pour le LENCO CS-322 ?

Vous pouvez trouver des pièces de rechange pour le LENCO CS-322 en ligne sur des sites spécialisés, dans des magasins d'électronique ou en contactant le service client de LENCO.

MODE D'EMPLOI CS-322 LENCO

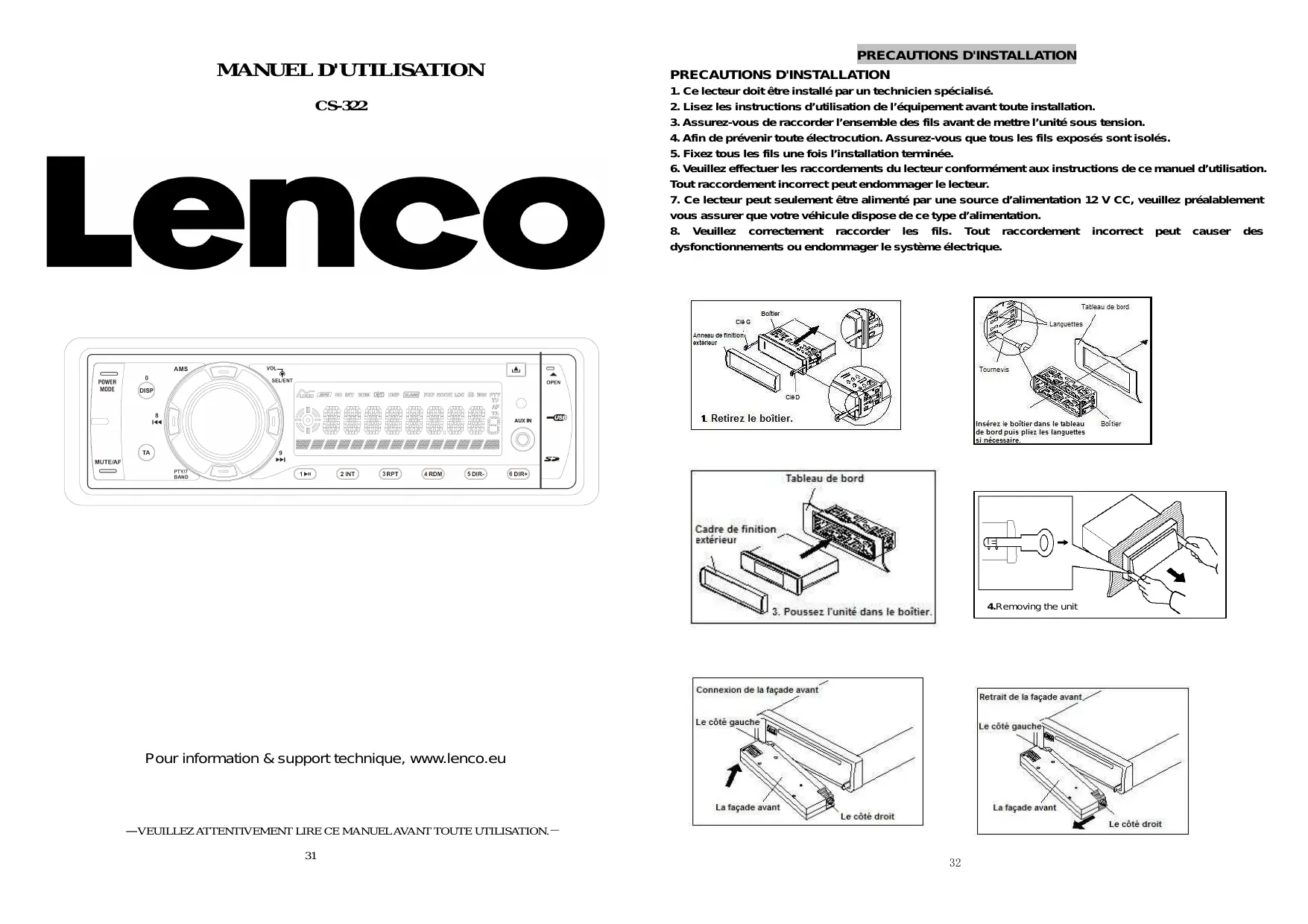

1. Ce lecteur doit être installé par un technicien spécialisé.
2. Lisez les instructions d'utilisation de l'équipement avant toute installation.
3. Assurez-vous de raccorder l'ensemble des fils avant de mettre l'unité sous tension.
4. Afin de prévenir toute électrocution. Assurez-vous que tous les fils exposés sont isolés.
5. Fixez tous les fils une fois l'installation terminée.
6. Veuillez effectuer les raccordements du lecteur conformément aux instructions de ce manuel d'utilisation. Tout raccordement incorrect peut endomager le lecteur.
7. Ce lecteur peut seulement être alimenté par une source d'alimentation 12 V CC, veuillez préalablement vous assurer que votre véhicule dispose de ce type d'alimentation.
8. Veuillez correctement raccorder les fils. Tout raccordement incorrect peut causer des dysfonctionnements ou endommager le système électrique.

Pour information et support technique, www.lenco.eu

—VEUILLEZ ATTENTIVEMENT LIRE CE MANUEL AVANT Toute UTILISATION.—

DIAGRAMME DE CABLAGE

1. Ce lecteur peut seulement être alimenté par un système électrique 12 V CC mis à la terre.
2. Ne raccordez pas les terminaux de la batterie du véhicule avant d'avoir correctement installé le lecteur.
3. Raccordez le fil jaune à la borne positive de la batterie (+).
4. Lors du changement du fusible, assurez-vous d'utiliser un fusible identique.
5. Utilisez des haut-parleurs 4 - 8 ohms de haute qualité pour garantir de meilleures performances.

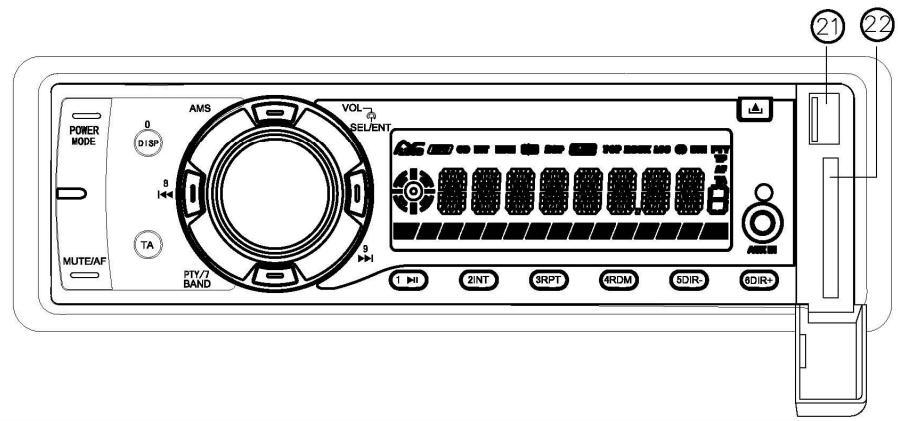

PRESENTATION DES COMMANDES ET DE LEURS FONCTIONS

1. ALIMENTATION/MODE 2.8
2. DISP/0
3. AMS
4. VOL/SEL/ENT
5. Ecran LCD
6. Capteur de la télécommande
7. (touche d'ouverture)
8. OUVRIR
9. Connecteur d'entrée auxiliaire 11.6/REP+ 12.5/REP
10. 4/ALEATOIRE 14 3/REPETITION 15.2/INTRODUCTION 16.1/ 17.9/
11. BANDE/PTY/7
12. TA 20. MUET/AF
13. Connecteur USB
14. Emplacement pour carte mémoire SD
15. Fente CD
16. Touche de réinitialisation

Fonctionnement basique

1. Mise en marche/arrêt de l'unité.

Appuyez sur une touche pour mettre en marche l'unité. Maintenez enfoncée la touche « ALIMENTATION » pour éteindre l'unité. 2. Retirez le panneau avant.

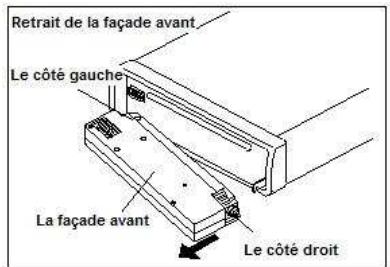

Appuyez sur la touche (8) pour ouvrir etsterol le panneau avant.

1. Réglage du son

Appuyez sur la touche SEL (5) pour sélectionner un mode de réglage. L'ordre de sélection du mode est le suivant : VOLUME---BASSES---AIGUS---BALANCE---EQUILIBREUR---HAUT-P---DSP DESACTIVE---DX---STEREO.

Réglez la valeur de votre choix en tournant la commande de réglage Volume (5).

1. Activation/désactivation du haut-parleur

Dans le menu ci-dessus. Appuyez de manière répétée sur la touche SEL pour accéder à l'option Haut-parleur. Tournez ensuite la commande VOL pour activer/désactiver cette option.

1. SELECTION D'UN EGALISEUR

Dans le menu ci-dessus. Appuyez de manière repétée sur la touche SEL pour acceder à l'option DSP DESACTIVEE. Tournez ensuite la commande VOL pour selectionner un des égaliseurs ci-dessous : DSP DESACTIVE---CLASSIQUE--POP--ROCK.

1. LOCAL/DISTANT

Dans le menu ci-dessus. Appuyez de manière répétée sur la touche SEL pour accéder à l'option DX. Tournez ensuite la commande VOL pour sélectionner parmi les modes DISTANT et LOCAL. En mode LOCAL. Permet de seulement rechercher les stations radio locales à puissant signal.

1. STEREO/MONO

Dans le menu ci-dessus. Appuyez de manière répétée sur la touche SEL pour accéder à l'option Stéreo. Tournez ensuite la commande VOL pour sélectionner parmi les modes STEREO et MONO. En mode Stéreo et en cours de réception d'une station radio stéreo, l'indicateur « OO » s'affiche sur la partie supérieure de l'écran.

1. L'ECRAN A CRISTAUX LIQUIDES

Permet d'afficher la fréquence radio ainsi que les fonctions actives.

1. CONNECTEUR D'ENTREE AUDIO AUXILIAIRE

Veuillez raccorder l'unité à un lecteur audio via le connecteur d'entrée AUXILIAIRE (10) situé sur le panneau avant. Une fois le raccordement terminé, appuyez sur la touche MODE (1) du panneau avant pour activer le mode AUXILIAIRE.

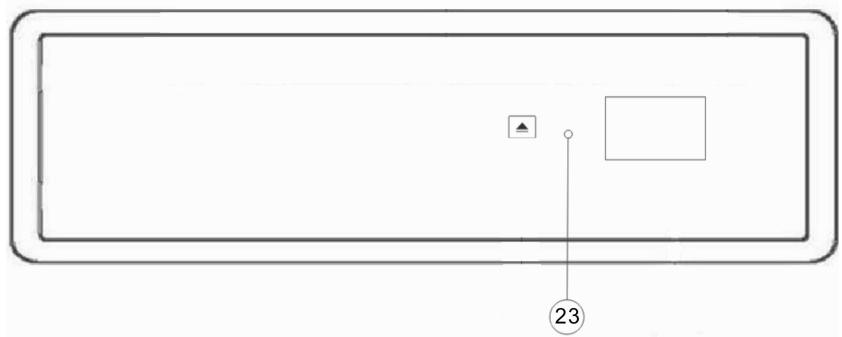

1. FONCTION DE REINITIALISATION

Appuyez sur la touche Réinitialisation (25) en utilisant un stylo ou un objet pointu. Appuyez sur la touche Réinitialisation dans les cas suivants:

• Avec l'installation initiale, lorsque les raccordements sont effectués.
• Les commandes ne répondent pas. Un message d'erreur s'affiche.

Mode operatoire

Remarque : Appuyer sur la touche REINITIALISATION entraîne l'effacement de toute la mémoire.

Mode operatoire de la RADIO

1. Activer le mode Radio

Maintenez enfoncée la touche MODE (1) jusqu'à l'activation du mode désiré.

1. SELECTION D'UNE BANDE DE FREQUENCES RADIO

En mode Radio, appuyez sur la touche BANDE (18) pour sélectionner la bande de fréquences radio désirée.

L'ordre de sélection de la bande de fréquences radio est le suivant : FM1 -- FM2 -- FM3 -- AM1 (MW1) -- AM2 (MW2).

1. SELECTION D'UNE STATION RADIO

Appuyez sur la touche 9▶ (17) ou 8 | ← (2) pour activer la fonction de recherche automatique. La recherche des stations radio s'effectue automatiquement. Maintenez la touche enfoncée pendant quelques secondes jusqu'à ce que l'indicateur "MANUEL" s'affiche, le mode de recherche manuelle est désormais activé. Chaque pression de la touche 9▶ ou 8 | ← permet de modifier la fréquence radio de 0,05 MHz.

1. Recherche et mémorisation automatique de stations radio
2. Mémorisation automatique des stations radio

Maintenez enfoncée la touche AMS (4) pendant 2 secondes, le cycle de recherche de stations radio démarre. Les 6 stations radio possédant le signal le plus puissant sont automatiquement mémorisées sur les emplacements de préselection.

• Recherche de présélections

Appuyez sur la touche AMS (4) pour écouter brièvement la totalité des présélections radio.

1. MEMORISATION MANUELLE DE STATIONS RADIO

Sélectionnez la station radio de votre choix puis maintenez enfoncée pendant quelques secondes une des touches de préselection (11/12/13/14/15/16), la station radio sélectionnée est mémorisée sur la touche.

1. MODE OPERATOIRE DE LA FONCTION ANS (affichage du nom de la station radio)
2. Configuration du mode AF

Maintenez enfoncée la touche AF (20) pour activer/désactiver le mode AF.

Lorsque le mode AF est activé, l'indicateur « AF » s'affiche.

Lors de la réception d'une station radio ANS, le nom de la station radio s'affiche.

L'indicateur « AF » clignote lorsque le signal de diffusion s'affaiblit. Lorsque le signal radio devient faible suite à un changement de fréquence. La fonction AF active automatiquement la nouvelle fréquence radio.

Activation des stations radio régionales

Maintenez enfoncée la touche AF (3) pour activer/désactiver le mode Régional.

La diffusion de programme de certaines stations radio varie parfois entre une diffusion normale et une diffusion régionale. Lorsque le mode Régional est activé, la diffusion du programme en cours d'écoute n'est pas affectée. Lorsque le mode Régional est désactivé, la réception radio de stations locales est possible.

• Utilisation de la fonction PTY pour sélectionner un type de programme

Appuyez une fois sur la touche PTY (20). Appuyez ensuite sur une touche de pré-sélection radio

(12/13/14/15/16/17). Vous pouvez sélectionner un type de programme de la manière suivante :

Appuyez deux fois sur la touche PTY (20). Appuyez ensuite sur une touche de préselection radio (12/13/14/15/16/17). Vous pouvez sélectionner un type de programme de la manière suivante :

Touche 1: ROCK/POP

Mode operatoire

Touche 2: LEGERE/SIMPLE

Touche 3: AUTRES/CLASSIQUE

Touche 4 : COUNTRY/JAZZ

Touche 5 : NATIONAL/VIEUX TUBES

Touche 6: Folklorique

Écouter les informations routières

Le mode opérationnel de la touche TA (19) est le suivant :

Les informations routières sont diffusées lorsque vous appuyez sur cette touche, quel que soit l'état actuel du mode TA.

Lorsque le mode TA est activé et que les informations routières sont transmises :

Le mode Radio est automatiquement l'unité lorsque le mode CD (MP3), USB/SD ou AUXILIAIRE est actif. Lorsque le niveau de volume est inférieur au seuil, celui-ci est élevé au niveau du seuil. Lorsque le niveau de volume défini par l'utilisateur est supérieur au seuil (un niveau de volume minimal de TA), le dernier niveau de volume sélectionné est alors défini.

Lorsque le mode TA est activé, le mode TA du segment individuel est activé. En cours de réception d'une station radio TP, le mode TP du segment individuel est actif. Fonction d'interruption TA

Cette touche permet d'interrrompre le bulletin d'informations routières actuellement diffusé.

Le mode TA reste cependant actif.

Celui-ci permet de diffuser le nom de la station radio sous des caractères alphanumériques

AF: Fréquences alternatives

Il s'agit d'une liste de fréquences des stations radio transmettant le même programme.

TP : Identification des informations routières

Il s'agit de l'identification des données des stations de diffusion des informations routières

Identification des informations routières

Il s'agit de l'identification des données indiquant la transmission d'informations routières

PTY: Identification de type de programme.

Il s'agit du contenu des programmes tels que les actualités, les musiques légères, le sport, etc.

Mode opérationnel USB

Un connecteur USB est présent sur le panneau avant de l'unité (21). Vous pouvez raccorder un périhérique USB à ce connecteur.

Lorsque vous raccordez un périphérique USB à ce connecteur, l'unité identifie les fichiers MP3 et WMA contenus dans le périphérique USB, la lecture démarre automatiquement.

Sous les autres modes, vous pouvez également appuyer sur la touche MODE (1) pour sélectionner le mode USB.

Sélectionner un fichier

Utilisez les touches (2) et (17) pour sélectionner le fichier précédent/suivant. Le nombre de fichier s'affiche à l'écran.

Maintenez enfoncée la touche (2) ou (17) pour effectuer une avance rapide/rembobinage. La lecture du fichier contenu dans le périphérique USB reprend lorsque vous relâchez la touche.

Mise en pause de la lecture

Appuyez sur la touche 1/>II (16) pour mettre en pause la lecture du fichier. Appuyez à nouveau sur cette touche pour reprendre la lecture.

Aperçu de tous les fichiers

Appuyez sur la touche 2/INT (15) pour dire les 10 premières secondes de chaque fichier. Appuyez à nouveau sur cette touche pour désactiver le mode Introduction et démarrer la lecture normale des fichiers.

Répétition d'un fichier

Appuyez sur la touche 3/RPT (14) pour activer la lecture en boucle d'un fichier. Appuyez à nouveau sur cette touche pour désactiver la répétition.

Lecture aléatoire de la totalité des pistes

Appuyez sur la touche 4/RDM (13) pour activer la lecture aléatoire des fichiers. Appuyez de nouveau sur cette touche pour annuler la fonction.

Sélection du réseau supérieur/suivant

Utilisez les touches 5/REP+ (11) et 5/REP- (12) pour sélectionner le répertoire suivant/précédent. Lorsque le périhérique USB/carte mémoire SD ne contient pas de répertoires, les touches 5/REP- (12) et 5/REP+ (11) sont inactives.

Sélection de fichiers par le numéro de fichier.

Appuyez sur la touche « AMS » (4). Cette fonction permet de rechercher une piste par son numéro. « TRK *** » s'affiche. Utilisez les touches 1/2/3/4/5/6/7(BAND)/8(▲)/9(▲)/0(DISP) pour saisir le numéro de piste. Une fois la saisie terminée. Appuyez sur la touche SEL/ENT pour démarrer la lecture. Vous pouvez également utiliser la commande vol/sel (5) pour sélectionner le numéro de piste désiré, appuyez ensuite sur la touche SEL/ENT pour démarrer la lecture.

L'autoradio RDU 310(TAKARA) de TAKARA supporte les disques amovibles USB d'une capacité de 8 Go.

Lecture du contenu d'une CARTE memoire

Un emplacement pour carte mémoire est présent sur le panneau avant de l'unité (22). Lorsque vous insérez une carte mémoire dans cette fente, l'unité identifie les fichiers MP3 et WMA contenus dans la carte mémoire, la lecture démarre automatiquement. Le mode opératoire est identique à celui de la lecture de fichiers MP3/WMA décrit ci-dessus. Sous les autres modes, vous pouvez également appuyer sur la touche MODE (1) pour sélectionner la carte mémoire.

L'autoradio RDU 310(TAKARA) de TAKARA supporte les cartes mémoire d'une capacité maximale de 8 Go.

FICHE TECHNIQUE

	FM	MW	MP3/WMA
Plage de fréquences	87,5 ~ 108 MHz	522 ~ 1620 KHz	---
Sensibilité	4 uV (rapport s/b = 30 dB)	---	---
Rapport S/B	50 dB	50 dB	60 dB
Déparation stéroye	>25 dB	---	50 dB
Réponse en fréquence	40 Hz ~ 12 KHz	80 Hz ~ 2,2 KHz	20 Hz ~ 16 KHz

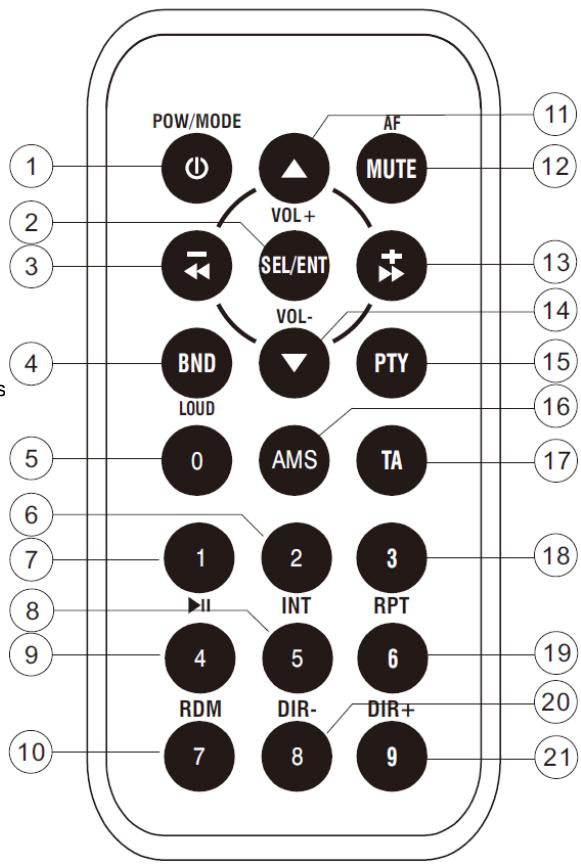

LA TELECOMMANDE

1. ALIMENTATION/MODE : Appuyez brièvement sur la touche pour mettre en marche l'unité/changer de mode. Maintenez enfoncée cette touche pour éteindre l'unité. 2. SEL/ENT : Appuyez brièvement sur cette touche pour configurer le son :

VOLUME / BASSES / AIGUS / BALANCE /

EQUILIBREUR DSP DESACTIVE---DX--STEREO.

En mode de recherche d'un fichier contenu dans

le périphérique USB/carte mémoire SD. Appuyez

brièvement sur la touche pour valider votre choix.

3. Appuyez brièvement sur cette touche

pour sélectionner le fichier précédent / effectuer une recherche automatique vers les fréquences inférieures.

Maintenez enfoncée cette touche pour RF / effectuer une recherche manuelle vers les fréquences inférieures

1. BANDE / HP : Appuyez brievement sur cette touche pour modifier la bande de fréquences rad

Maintenez enfoncée cette touche pour activer le haut-parleur.

5 0: Permet de saisir le chiffre 0 lors de la recherche d'un fichier MP3.

1. 2/INT: Permet de sélectionner la deuxième préselection radio / activer le mode de lecture

Intro / en mode de recherche d'un fichier MP3, permet de sélectionner la deuxième piste.

1. 1/ : Permet de sélectionner la première

préselection radio / activer le mode Pause / reprendre la lecture / en mode de recherche d'un fichier MP3, permet de sélectionner la première piste.

8.5 / REP- : Permet de sélectionner la cinquième préselection radio / sélectionner le réseau précédent / en mode de recherche d'un fichier MP3, permet de sélectionner la cinquième piste.

1. 4 / RDM : Permet de sélectionner la quatrième préselection radio / activer le mode de lecture aléatoire / en mode de recherche d'un fichier MP3, permet de sélectionner la quatrième piste.
2. 7 : Permet de saisir le chiffre 7 lors de la recherche d'un fichier MP3.
3. Augmenter le volume : permet d'augmenter le volume.
4. MUET/AF : appuyez brièvement sur cette touche pour activer/désactiver le son. Maintenez enfoncée cette touche pour activer/désactiver la fonction AF.
5. +: Appuyez brièvement sur cette touche pour sélectionner le fichier suivant/effectuer une recherche

automatique vers les fréquences supérieures. Maintenez enfoncée cette touche pour effectuer une avance rapide / effectuer une recherche manuelle vers les fréquences supérieures.

1. Diminuer le volume : permet de diminuer le volume.
2. PTY: permet d'activer/désactiver la fonction PTY.
3. AMS: Appuyez brièvement sur cette touche pour effectuer une recherche de présélections/effectuer une recherche de fichiers MP3(WMA). Maintenez enfoncée cette touche pour effectuer une mémorisation automatique de présélections radio.
4. TA: permet d'activer/désactiver la fonction TA.
5. 3/ REPETITION: Permet de sélectionner la troisième préselection radio / activer le mode de lecture aléatoire / en mode de recherche d'un fichier MP3, permet de sélectionner la troisième piste.
6. 6/REP+: Permet de sélectionner la sixième préselection radio / sélectionner le réseau suivant / en mode de recherche d'un fichier MP3, permet de sélectionner la sixième piste.
7. 8: Permet de saisir le chiffre 8 lors de la recherche d'un fichier MP3.
8. 9: Permet de saisir le chiffre 9 lors de la recherche d'un fichier MP3.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques.

Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations.

(Directive sur l'équipement électronique et les déchets électriques).
