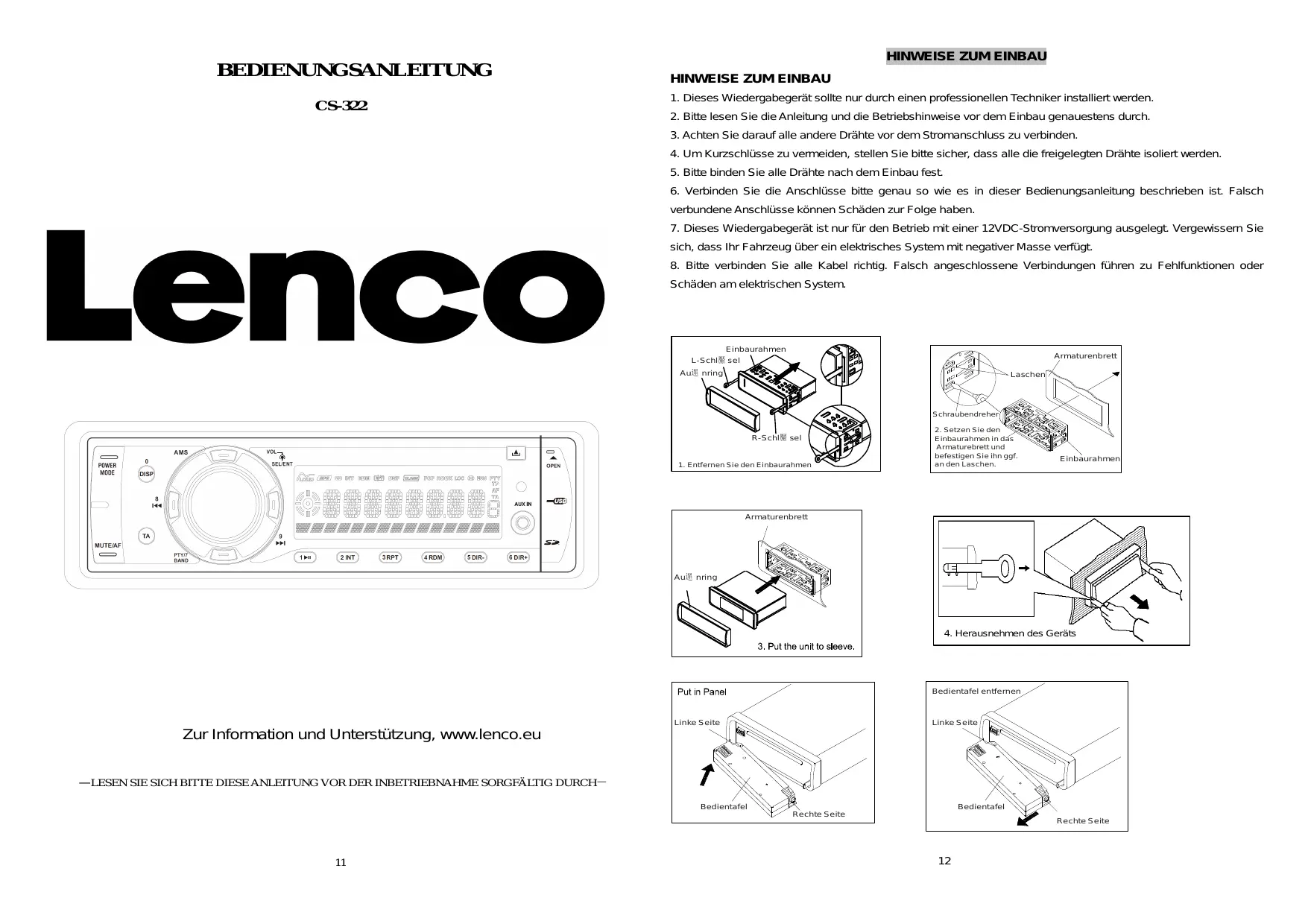

BEDIENUNGSANLEITUNG CS-322 LENCO

BEDIENUNGSANLEITUNG CS-322

1. Dieses Wiedergabegerät sollte nur durch einen professionellen Techniker installiert werden.

2. Bitte lesen Sie die Anleitung und die Betriebshinweise vor dem Einbau genauestens durch.

3. Achten Sie darauf alle andere Drähte vor dem Stromanschluss zu verbinden.

4. Um Kurzschlüsse zu vermeiden, stellen Sie bitte sicher, dass alle die freigelegten Drähte isoliert werden.

5. Bitte binden Sie alle Drähte nach dem Einbau fest.

6. Verbinden Sie die Anschlüsse bitte genau so wie es in dieser Bedienungsanleitung beschrieben ist. Falsch

verbundene Anschlüsse können Schäden zur Folge haben.

7. Dieses Wiedergabegerät ist nur für den Betrieb mit einer 12VDC-Stromversorgung ausgelegt. Vergewissern Sie

sich, dass Ihr Fahrzeug über ein elektrisches System mit negativer Masse verfügt.

8. Bitte verbinden Sie alle Kabel richtig. Falsch angeschlossene Verbindungen führen zu Fehlfunktionen oder

Schäden am elektrischen System. Einbaurahmen L-Schl黶 sel Au遝 nring Armaturenbrett Laschen Schraubendreher R-Schl黶 sel

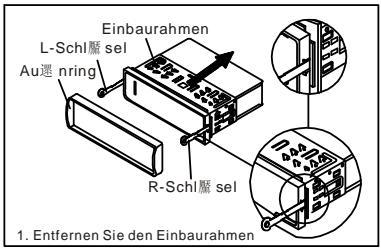

1. Entfernen Sie den Einbaurahmen

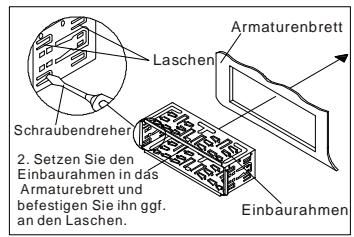

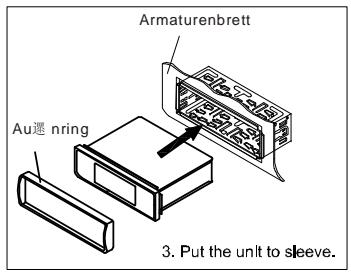

Einbaurahmen in das Armaturebrett und befestigen Sie ihn ggf. an den Laschen. Einbaurahmen Armaturenbrett Au遝 nring

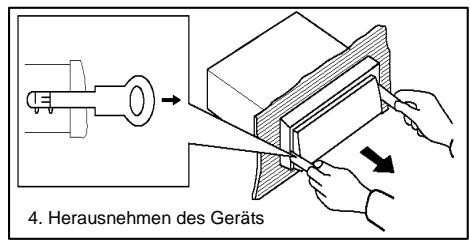

4. Herausnehmen des Geräts

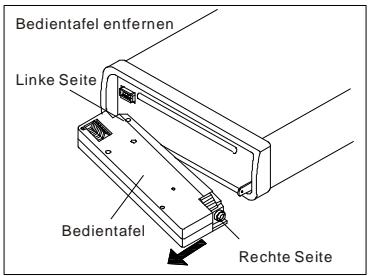

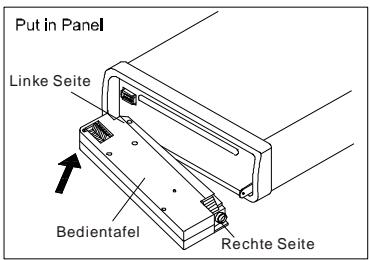

Bedientafel entfernen Linke Seite Linke Seite Zur Information und Unterstützung, www.lenco.eu ―LESEN SIE SICH BITTE DIESE ANLEITUNG VOR DER INBETRIEBNAHME SORGFÄLTIG DURCH－ Bedientafel

Bedientafel Rechte Seite Rechte Seite

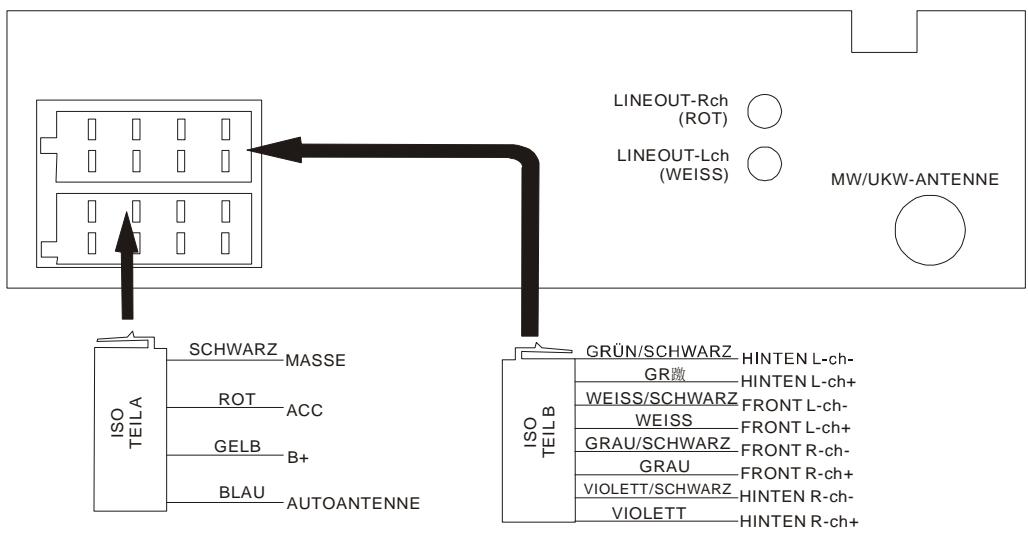

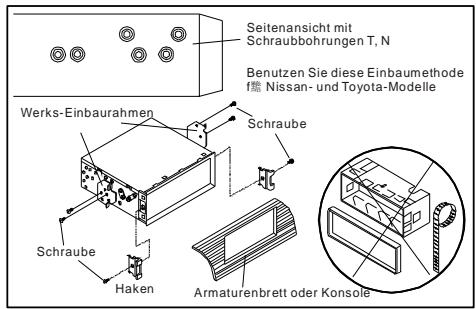

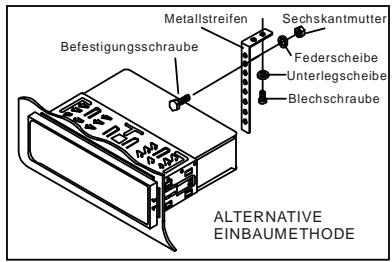

Metallstreifen Befestigungsschraube Seitenansicht mit Schraubbohrungen T, N Sechskantmutter Benutzen Sie diese Einbaum ethode f黵 Nissan- und Toyota-Modelle Federscheibe Unterlegscheibe Blechschraube ALTERNATIVE EINBAUMETHODE Werks-Einbaurahmen Schraube Schraube Haken Armaturenbr ett oder Konsole VERKABELUNGSPLAN LINEOUT-Rch (ROT) LINEOUT-Lch (WEISS) ROT GELB BLAU MASSE ACC

ISO TEIL B ISO TEIL A SCHWARZ GR躈 HINTEN L-ch+ WEISS/SCHWARZ FRONT L-chWEISS FRONT L-ch+ GRAU/SCHWARZ FRONT R-chGRAU FRONT R-ch+ VIOLETT/SCHWARZ AUTOANTENNE MW/UKW-ANTENNE VIOLETT HINTEN R-chHINTEN R-ch+

1. Dieser Player kann nur mit einem elektrischen 12VDC-System mit negativer Masse verwendet werden.

2. Schließen Sie das Gerät erst an die Autobatterie, wenn alle andere Anschlüsse vollständig angeschlossen sind.

3. Vergewissern Sie sich, dass das gelbe Kabel an den Pluspol der Batterie (+) angeschlossen wird.

4. Wenn Sie die Sicherung wechseln, stellen Sie bitte sicher, dass sie über die gleichen Spezifikationen verfügt.

5. Das Gerät bietet eine optimale Leistung, wenn hochqualitative Lautsprecher mit 4 bis 8 Ω verwendet werden.

BEDIENUNG BEDIENUNG Erstinstallation des Geräts, wenn alle Kabel angeschlossen wurden.

GRUNDLEGENDE BEDIENUNG

1. Ein-/Ausschalten des Geräts

Betätigen Sie eine beliebige Taste, um das Gerät einzuschalten.Halten Sie die POWER-Taste gedrückt, um das Gerät auszuschalten.

2. Entfernen der Bedientafel

Drücken Sie die Taste (8), um die Bedientafel nach unten zu drücken und zu entfernen.

Betätigen Sie die SEL-Taste (5) zur Auswahl der gewünschten Einstellung. Der Einstellmodus ändert den Audiomodus in der folgenden Reihenfolge: VOL --- BASS --- TREBLE --- BALANCE --- FADER --- LOUD --- DSP OFF --- DX --- STEREO. Durch Drehen des Audio-Frehknopfs (5) können Sie dann die Einstellung ändern.

Betätigen Sie die SEL-Taste im obigen Menü solange, bis die LOUD-Funktion erscheint. Drehen Sie dann am VOL-Regler, um die Funktion ein- bzw. auszuschalten.

5. EQUALIZER-AUSWAHL

Betätigen Sie die SEL-Taste im obigen Menü solange, bis die DSP OFF-Funktion erscheint. Drehen Sie dann am VOL-Regler, um eine der folgenden EQ-Funktionen zu wählen: DSP OFF --- CLASSIC --- ROCK --- POP.

6. LOKALSENDER/REGIONALE SENDER

Betätigen Sie die SEL-Taste im obigen Menü solange, bis die DX-Funktion erscheint. Drehen Sie dann am VOL-Regler, um den DX- oder LOC-Modus auszuwählen. Im LOC-Modus werden bei der Sendersuche nur starke Signale von Lokalsendern berücksichtigt.

Betätigen Sie die SEL-Taste im obigen Menü solange, bis die STEREO-Funktion erscheint. Drehen Sie dann am VOL-Regler, um den STEREO- bzw. MONO-Modus auszuwählen. Im Stereo-Modus erscheint das 00-Symbol in der Anzeige, wenn ein Stereo-Sender empfangen wird.

Zeigt die aktuelle Frequenz und aktivierte Funktionen an.

Das Gerät kann über den AUX-Eingang (AUX IN - 10) an einen externen Audio-Player angeschlossen werden. Wenn Sie die Geräte miteinander verbunden haben, betätigen Sie die MOD-Taste (1) , um zum AUX-IN-Modus zu schalten. Die Funktionstasten funktionieren nicht.

Eine Fehlermeldung erscheint in der Anzeige.

Hinweis: Wenn die RESET-Taste betätigt wird, werden alle Einstellungen gelöscht. RADIOBETRIEB

1. UMSCHALTEN IN DEN RADIOBETRIEB

Betätigen Sie die MOD-Taste (1) solange, bis der Radiomodus in der Anzeige erscheint.

2. AUSWAHL DES FREQUENZBANDS

Betätigen Sie die BAND-Taste (18) im Radiomodus, um das gewünschte Band zu wählen. Das Empfangsband wird in der folgenden Reihenfolge gewechselt: FM1---FM2---FM3---MW1.

Betätigen Sie die Tasten 9 ▎ (17) oder 8 ┃ (2) zum Aktivieren der automatischen Suchfunktion. Das Gerät sucht daraufhin automatisch nach Sendern. Halten Sie die Tasten für mehrere Sekunden gedrückt, bis "MANUAL" in der Anzeige erscheint, um den manuellen Suchmodus einzuschalten. Jedes Mal, wenn danach die ▎ oder 8 ┃ betätigt werden, verändert sich die Frequenz um 0,05 MHz. Tasten 9

4. AUTOMATISCHE SPEICHERUNG & PROGRAMMSUCHE

Automatische Speicherung Halten Sie die AMS-Taste (4) für zwei Sekunden gedrückt und das Radio startet eine Sendersuche durch das gesamte Frequenzband basierend auf der Signalstärke der Sender.Die jeweils 6 stärksten Sender werden dann unter der entsprechenden Speichernummer gespeichert.

Programmsuche Betätigen Sie dieAMS-Taste (4), um eine Vorschau aller gespeicherten Sender zu erhalten.

5. MANUELLES SPEICHERN VON SENDERN

Wählen Sie den gewünschten Sender und betätigen Sie eine der Sendertasten (11/12/13/14/15/16) für mehrere Sekunden. Der jeweilige Sender wird dann unter der entsprechenden Zifferntaste gespeichert.

Aktivieren des AF-Modus Halten Sie die DISP/0-Taste (20) gedrückt, um den AF-Modus ein- bzw. auszuschalten. Wenn der AF-Modus aktiviert ist, erscheint entsprechend das AF-Symbol in der Anzeige. Der Programmname wird bei Empfang eines ANS-Senders angezeigt. AF blinkt in der Anzeige, wenn das Rundfunksignal schwächer wird. Wenn das Signal zu schwach für einen einwandfreien Empfang ist, wird ein Frequenzwechsel nötig. Im AF-Modus wird automatisch auf die neue Frequenz gewechselt.

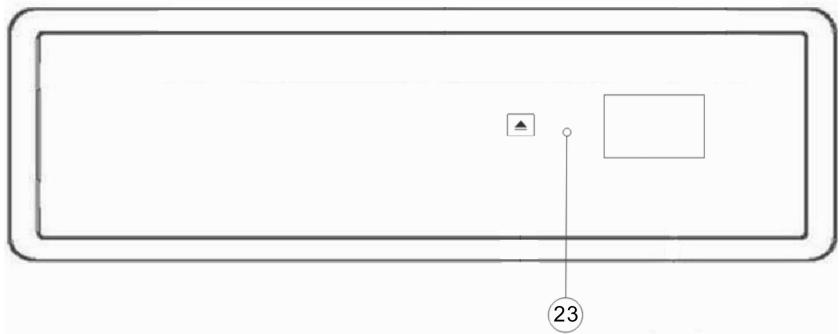

Regionalprogramme Betätigen Sie die AF-Taste (3) für mehrere Sekunden, um den Regionsmodus ein- bzw. auszuschalten. Bestimmte Sender ändern ihr Programm in bestimmten Fällen vom normalen Programm zu Regionalprogrammen. Wenn die Regionsfunktion angeschaltet ist, bleibt das momentane Programm unverändert. Wenn die Regionsfunktion ausgeschaltet ist, schaltet das Programm zum regionalen Sender um. - Benutzung von PTY zur Programmauswahl Betätigen Sie die PTY-Taste (20) gefolgt von der Sendertaste (12/13/14/15/16/17). Wählen Sie damit eine der folgenden Programmarten: Taste 1: NEWS/AFFAIR/INFORM 10.RESET-Funktion Die RESET-Taste (25) muss mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber oder einem dünnen Metallgegenstand, betätigt werden. Benutzen Sie die RESET-Taste unter folgenden Umständen:

Taste 2: EDUCATIO/DRAMA/SPORT Taste 3: VARIED/CULTURE/SCIENCE Taste 4: ECONOMY/CHILD PR/WEATHER

BEDIENUNG Taste 5: PHONE IN/SOCIAL/RELIGION Taste 6: TRAVEL/LEISURE/DOCUMENT Betätigen Sie die PTY-Taste (20) zweimal gefolgt von der Sendertaste (12/13/14/15/16/17). Wählen Sie damit eine der folgenden Programmarten: Taste 1: ROCK MUS/POP MUSI BEDIENUNG / LEISTUNGSDATEN erneut, um mit der Wiedergabe fortzufahren. INTRO-WIEDERGABE Betätigen Sie die Taste 2/INT (15), um jeweils die ersten 10 Sekunden jeder Datei abzuspielen. Betätigen Sie die Taste erneut, um die Intro-Wiedergabe zu stoppen und die Wiedergabe der jeweiligen Datei zu starten. Taste 2: LIGHT MU/EASY MUS Taste 3: OTHER MU/CLASSICS Taste 4: COUNTRY/JAZZ MUS Taste 5: NATIONAL/OLDIES Taste 6: FOLK MUS Verkehransagen Benutzung der TA-Taste (19): Durch Betätigung wird der TA-Modus ein- bzw. ausgestellt. Bei eingeschaltetem TA-Modus und Übertragung von Verkehransagen: Wenn das Gerät sich im CD(MP3)/USB/SPEICHERKARTEN-Modus oder im AUX-Modus befindet, geht es vorübergehend in den Radiomodus.Wenn die Lautstärke unter dem hörbaren liegt, wird sie durch diese Funktion auf ein hörbares Niveau gestellt. Wenn allerdings die Lautstärke über dem Schwellenpunkt (min. TA-Lautstärke) liegt, wird dieses Niveau benutzt. Wenn der TA-Modus aktiviert wurde, wird der TA eines individuellen Segments eingeschaltet.Wenn ein TP-Sender empfangen wird, wird der TP-Modus des einzelnen Segments eingeschaltet. TA-Unterbrechungsfunktion Die aktuelle Verkehrsansage wird durch Betätigung dieser Taste abgebrochen. Der TA-Modus wird dadurch allerdings nicht ausgeschaltet.

WIEDERHOLUNG DES GLEICHEN TITELS

Betätigen Sie die Taste 3/RPT (14) zur Wiederholung des gleichen Titels. Betätigen Sie die Taste erneut, um alle Dateien zu wiederholen. ZUFALLSWIEDERGABE Betätigen Sie die Taste 4/RDM (13), um alle Dateien in zufälliger wiederzugeben. Betätigen Sie die Taste erneut, um diese Funktion wieder abzustellen. VERZEICHNISAUSWAHL Benutzen Sie die Taste 5/DIR- (12) und 6/DIR+ (11) zur Auswahl des nächsten bzw. vorigen Verzeichnisses. Wenn Ihr USB/SD-Medium über keine Verzeichnisse verfügt, haben die Tasten 5/DIR- (12) und 6/DIR+ (11) keine Funktion. DIREKTAUSWAHL Betätigen Sie die AMS-Taste (4). Mit dieser Funktion können Sie Dateien über ihre Dateinummer wählen. In der Anzeige erscheint "T RK ***". Benutzen Sie dann die Tasten 1/2/3/4/5/6/7 (BAND) /8 ( ) zur Auswahl. /9( ) / 0 (DISP) zur Eingabe der Titelmnummer betätigen. Betätigen Sie danach die SEL/ENT-Taste zum Starten der Wiedergabe. Sie können ebenfalls die VOL/SEL-Taste (5) zur Auswahl der gewünschten Titelnummer benutzen und dann die Auswahl mit der SEL/ENT-Taste bestätigen. Die Sendernamen werden in alphanumerischen Zeichen dargestellt AF: Alternative Frequenzen Das TAKARA Autoradio RDU 310 (TAKARA) unterstützt USB-Speichermedien mit einer Kapazität von bis zu 8 GB. Frequenzliste von Sendern, die das gleiche Programm ausstrahlen TP: Verkehrsprogramm-Identifikation Identifikationsdaten für Verkehrssender TA: Verkehrsansagen-Identifikation Identifikationsdaten, die zeigen ob Verkehrsinformationen gesendet werden oder nicht PTY: Programmart-Code Inhalt von Programmen wie Nachrichten, leichte Musik, Sport usw. USB-BETRIEB SPEICHERKARTENBETRIEB In der Vorderseite des Gerätes befindet sich ein Kartenslot (22). Wenn Sie eine Speicherkarte einlegen, sucht das Gerät automatisch nach MP3- und WMA-Dateien und startet die Wiedergabe automatisch.Die Bedienung entspricht dem oben beschriebenem MP3/WMA-Betrieb. Sie können ebenfalls die MOD-Taste (1) zur Auswahl des Speicherkartenmodus benutzen, wenn sich das Gerät in einem anderen Modus befindet. Das TAKARA Autoradio RDU 310 (TAKARA) unterstützt Speicherkarten mit einer Kapazität von bis zu 8 GB. LEISTUNGSDATEN In der Vorderseite des Gerätes befindet sich eine USB-Schnittstelle (21). Sie können ein USB-Laufwerk an dieser Schnittstelle anschließen. Wenn Sie ein USB-Laufwerk an die Schnittstelle anschließen, sucht das Gerät automatisch nach MP3- und WMA-Dateien und startet die Wiedergabe automatisch. Sie können ebenfalls die MOD-Taste (1) zur Auswahl des USB-Modus benutzen, wenn sich das Gerät in einem anderen Modus befindet. DATEIAUSWAHL Betätigen Sie die Taste ▎ (2) oder die Taste ▎ (17) in eine Datei vor bzw. zurück zu springen. Die entsprechende Dateinummer erscheint in der Anzeige. Halten Sie die Taste ▎ (2) oder die Taste ▎ (17) gedrückt, um den Schnellrücklauf bzw. Schnellvorlauf zu aktivieren. Die USB-Wiedergabe beginnt dann von dem Punkt, an dem Sie die Taste loslassen. WIEDERGABEPAUSE Betätigen Sie die Taste 1/>II (16), um die USB-Wiedergabe vorübergehend anzuhalten. Betätigen Sie die Taste

Empfangsbereich 87,5 ~ 108 MHz 522 ~ 1620 KHz

Empfindlichkeit 4 µV (Rauschabstand = 30 dB)

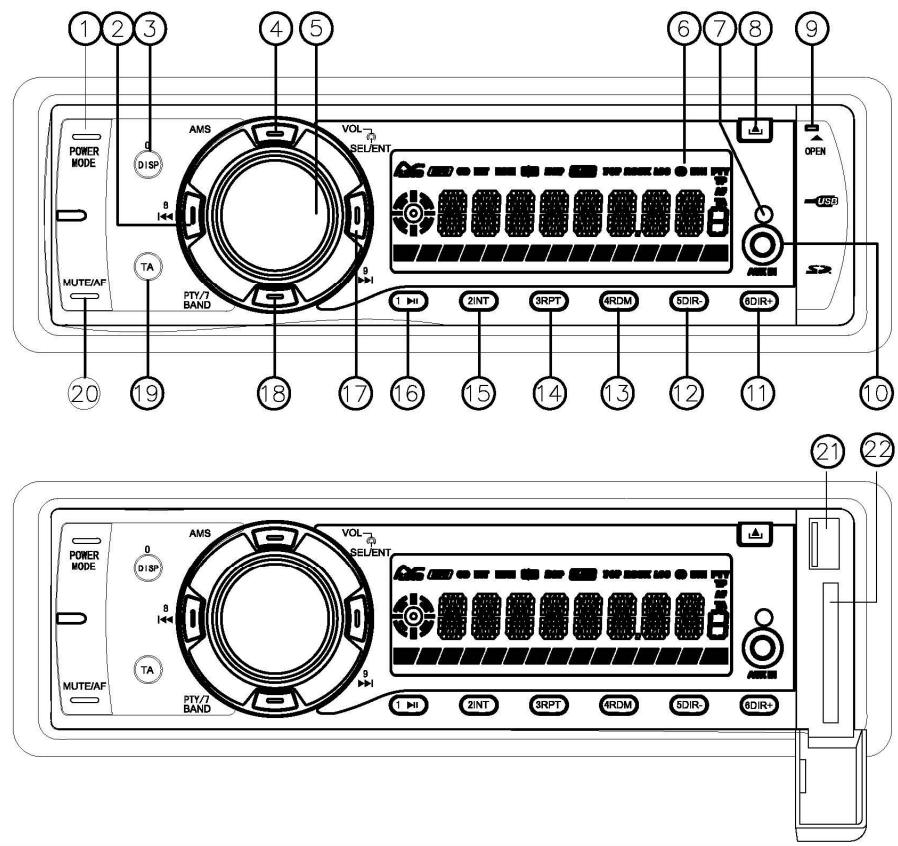

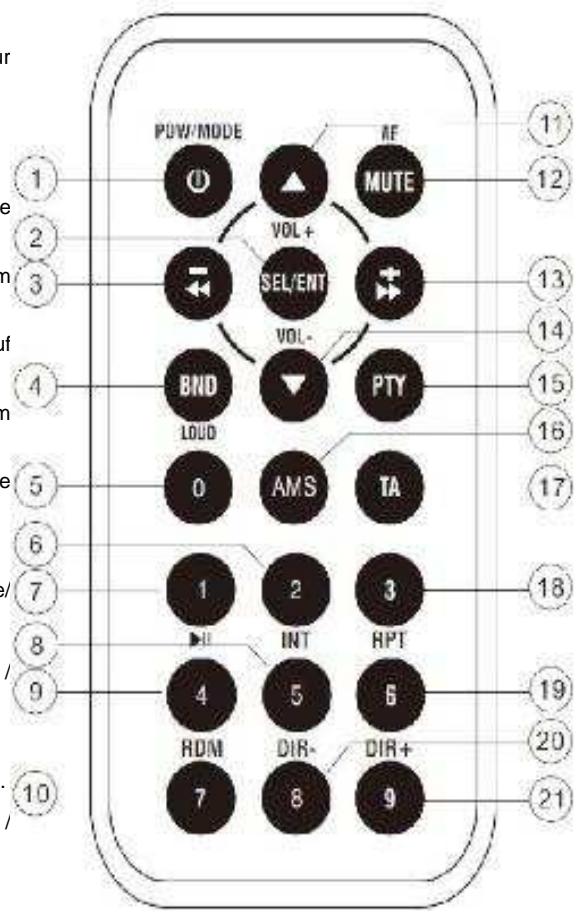

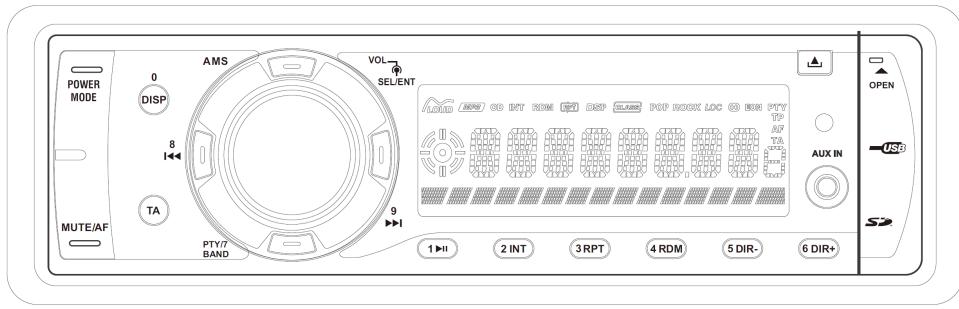

18.3 / RPT: Senderspeicher 3 / Wiederholung/ Ziffer 3 für MP3-Suchen.

POWER/MODE: Betätigen Sie diese Taste zum Einschalten oder Wechseln der Betriebsart. Halten Sie die Taste zum Ausschalten des Geräts gedrückt.

19. 6 / DIR+: Senderspeicher 5 / nächstes Verzeichnis / Ziffer 6 für MP3-Suchen.

20. 8: Ziffer 8 für MP3-Suchen.

21. 9: Ziffer 9 für MP3-Suchen.

2. SEL/ENT : Benutzen Sie diese Taste zur

Auswahl des Audiomodus:

VOL / BASS / TREBLE / BALANCE / FADER

DSP OFF / DX / STEREO

Im USB/SD-Suchmodus betätigen Sie diese Taste zur Bestätigung von Funktionen.

3. – <<: Betätigen Sie diese Taste zum

Zurückspringen / Autosuche zurück. Halten Sie die Taste gedrückt für Schnellrücklauf / manuelle Suche zurück.

4. BND / LOU: Betätigen Sie diese Taste zm

Wechseln des Frequenzbands. Halten Sie die Taste gedrückt, LOUDNESS-Funktion zu aktivieren.

5. 0: Ziffer 0 für MP3-Suchen.

6. 2 / INT: Senderspreicher 2 /Intro-Wiedergabe/

Ziffer 2 für MP3-Suchen.

: Senderspreicher 1 /Pause / Wiedergabe/ Ziffer 1 für MP3-Suchen.

5 / DIR-: Senderspreicher 5 /zurück zum vorigen Verzeichnis/Ziffer 5 für MP3-Suchen.

RDM: Senderspreicher Zufallswiedergabe / Ziffer 4 für MP3-Suchen.

10. 7: Ziffer 7 für MP3-Suchen.

△: Lautstärke erhöhen.

12. MUTE/AF: Benutzen Sie diese Taste zum Ausstellen der Tonwiedergabe. Halten Sie die Taste gedrückt, um

die AF-Funktion ein- bzw. auszuschalten.

13. >>+: Betätigen Sie diese Taste zum Vorspringen / Autosuche vor. Halten Sie die Taste gedrückt zum

Schnellvorlauf / manuelle Suche vor.

VOL▽ ▽: Lautstärke verringern

15. PTY: Ein-/Ausschalten der PTY-Funktion.

16. AMS: Betätigen Sie diese Taste zur Speichersuche / MP3(WMA)-Dateisuche. Halten Sie die Taste gedrückt,

um die Sender automatisch zu speichern.

17. TA: Ein-/Ausschalten der TA-Funktion.
