MANUAL DE USUARIO CS-322 LENCO

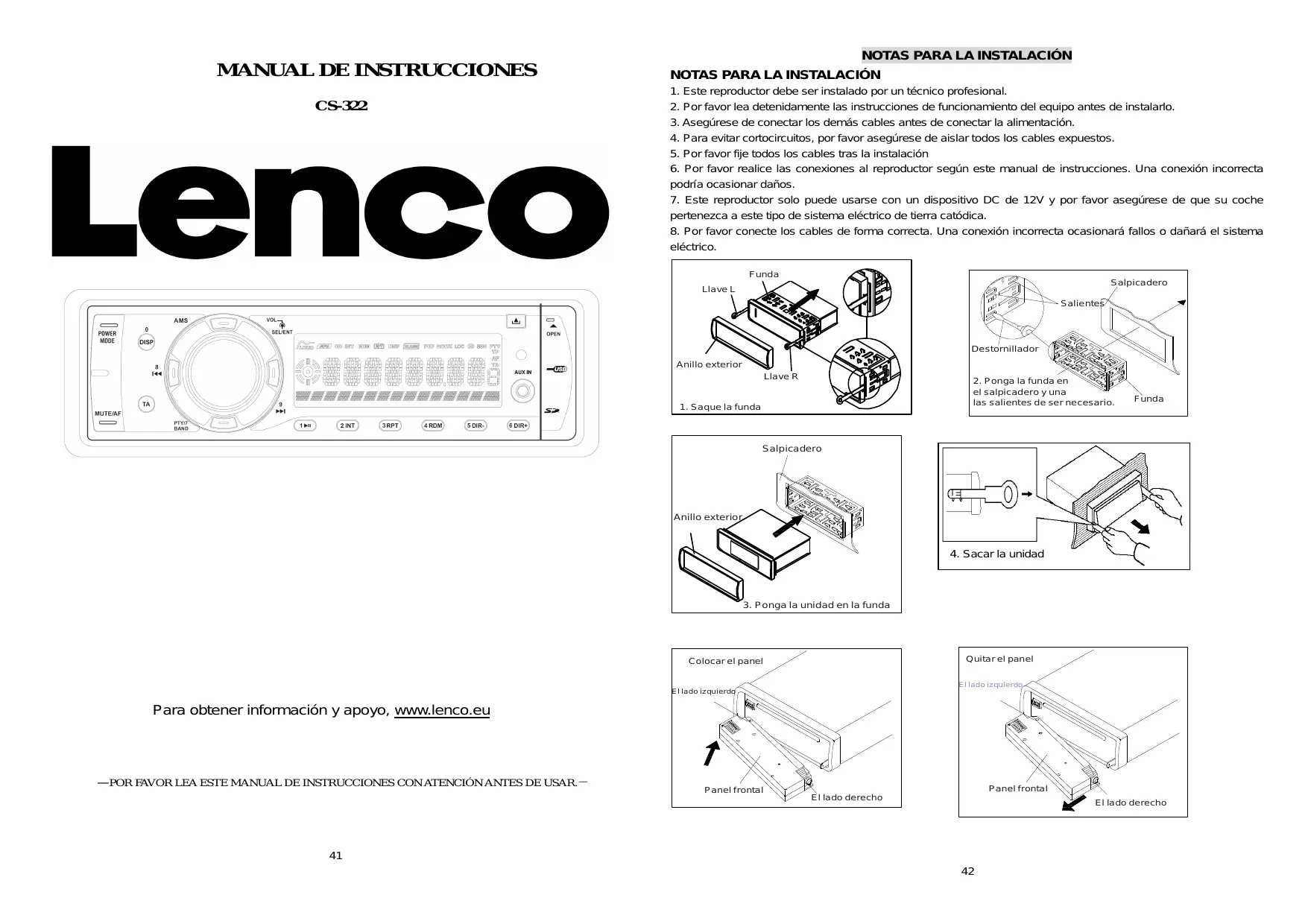

MANUAL DE INSTRUCCIONES

NOTAS PARA LA INSTALACIÓN

NOTAS PARA LA INSTALACIÓN

1. Este reproductor debe ser instalado por un técnico profesional.

2. Por favor lea detenidamente las instrucciones de funcionamiento del equipo antes de instalarlo.

3. Asegúrese de conectar los demás cables antes de conectar la alimentación.

4. Para evitar cortocircuitos, por favor asegúrese de aislar todos los cables expuestos.

5. Por favor fije todos los cables tras la instalación

6. Por favor realice las conexiones al reproductor según este manual de instrucciones. Una conexión incorrecta

podría ocasionar daños.

7. Este reproductor solo puede usarse con un dispositivo DC de 12V y por favor asegúrese de que su coche

pertenezca a este tipo de sistema eléctrico de tierra catódica.

8. Por favor conecte los cables de forma correcta. Una conexión incorrecta ocasionará fallos o dañará el sistema

eléctrico. Funda Salpicadero Destornillador Anillo exterior Llave R

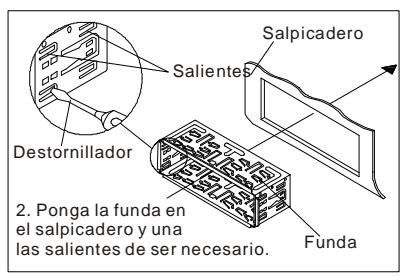

2. Ponga la funda en

el salpicadero y una las salientes de ser necesario.

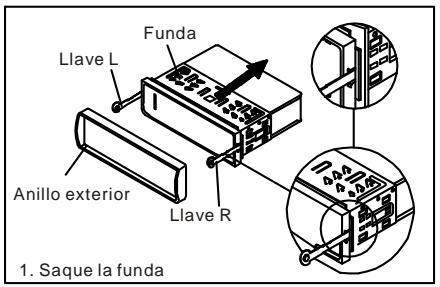

1. Saque la funda

Funda Salpicadero Anillo exterior

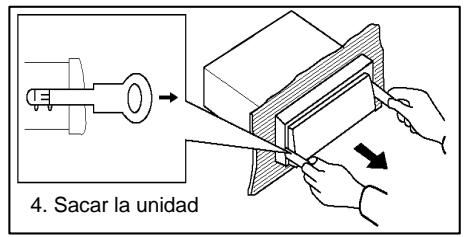

4. Sacar la unidad

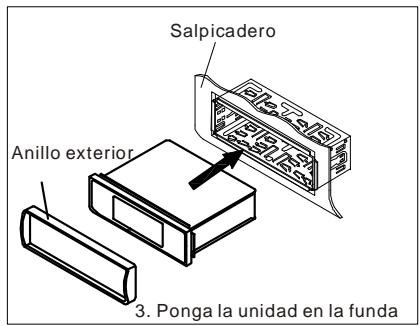

3. Ponga la unidad en la funda

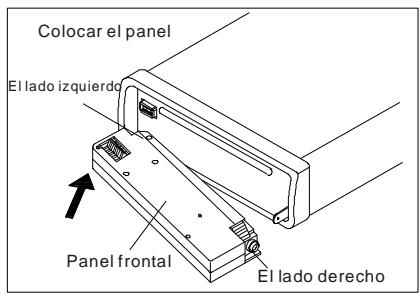

Quitar el panel Colocar el panel El lado izquierdo El lado izquierdo Para obtener información y apoyo, www.lenco.eu ―POR FAVOR LEA ESTE MANUAL DE INSTRUCCIONES CON ATENCIÓN ANTES DE USAR.－ Panel frontal Panel frontal El lado derecho El lado derecho

PROCESO DE INSTALACIÓN

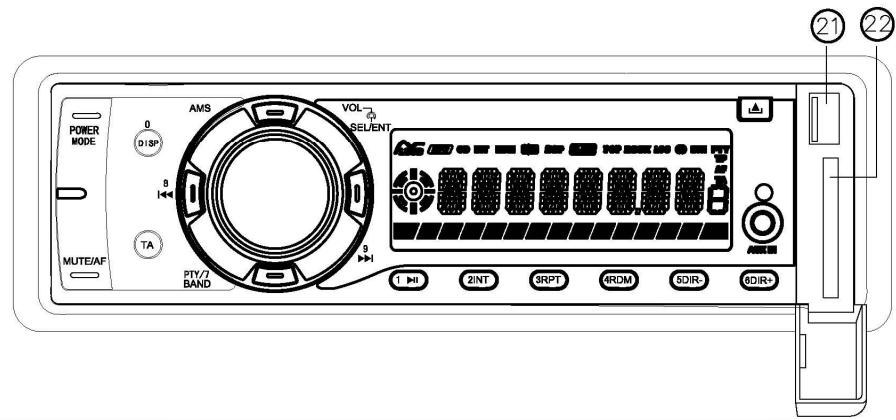

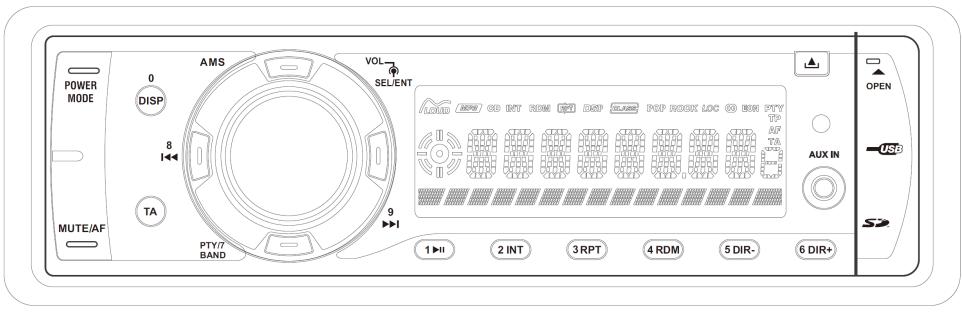

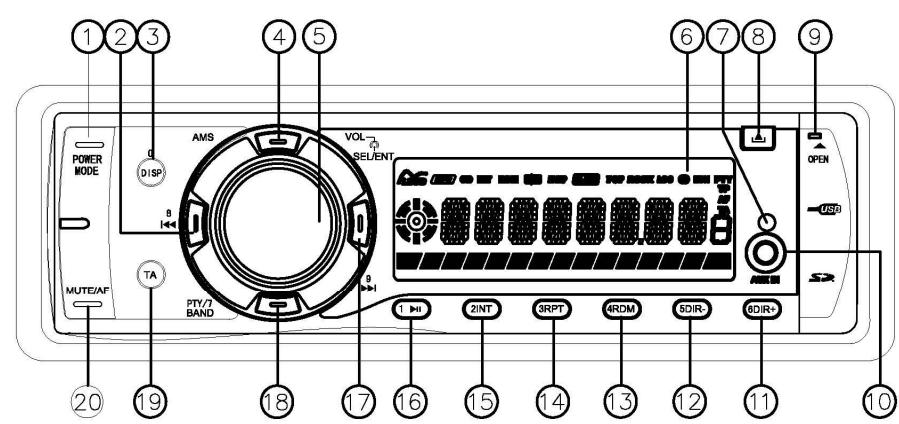

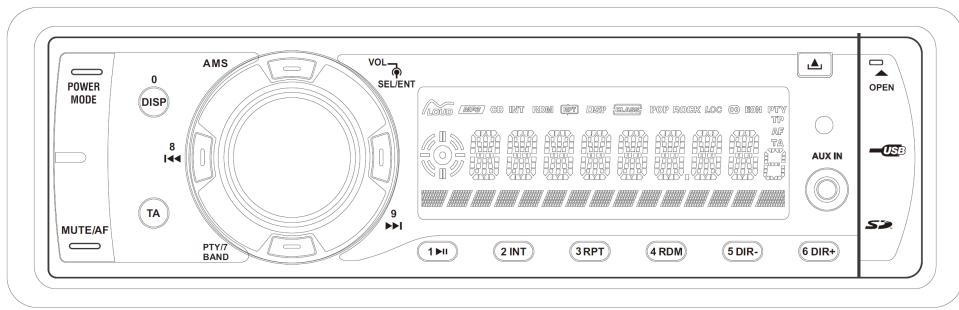

PANEL DE CONTROL Y FUNCIONES

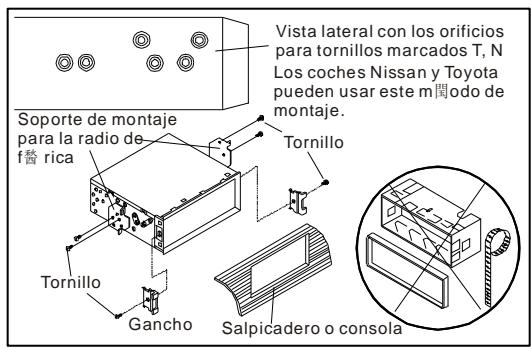

Vista lateral con los orificios para tornillos marcados T, N Los coches Nissan y Toyota pueden usar este m閠odo de montaje. Perno de montaje Arandela el醩 tica Arandela normal Tornillo autorroscante Soporte de montaje para la radio de f醔 rica

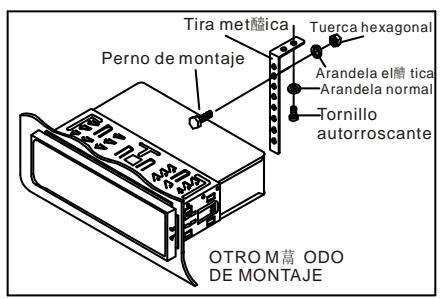

OTRO M蒚 ODO

DE MONTAJE Tornillo Tornillo Gancho Salpicadero o consola

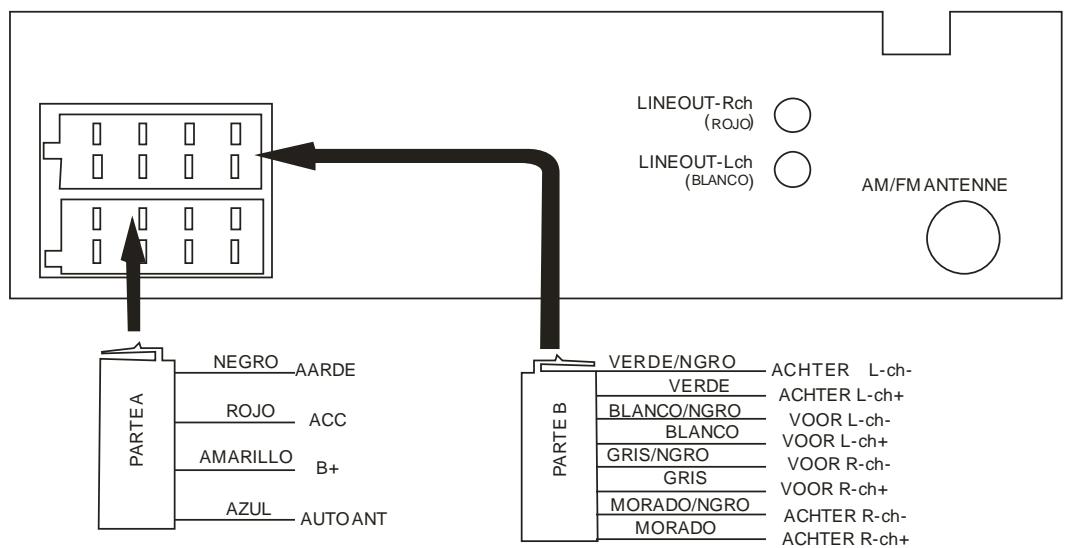

DIAGRAMA ELÉCTRICO

ROJO AMARILLO AZUL PARTE B PARTE A

1. Este reproductor solo puede usarse con un sistema eléctrico DC de 12V de tierra catódica.

2. No conecte los bornes de la batería del coche hasta que el reproductor esté completamente bien conectado.

3. Por favor asegúrese de conectar el cable amarillo al borne positivo de la batería (+).

4. Cuando cambie un fusible. Asegúrese de que tenga las mismas especificaciones.

5. El uso de un altavoz de buena calidad de 4-8 ohmios podrá resultar en el mejor efecto del equipo.

FUNCIONAMIENTO FUNCIONAMIENTO

FUNCIONAMIENTO GENERAL

1. Encender/apagar la unidad

Pulse cualquier botón para encender la unidad. Pulse largamente el botón “POWER” para apagar la unidad.

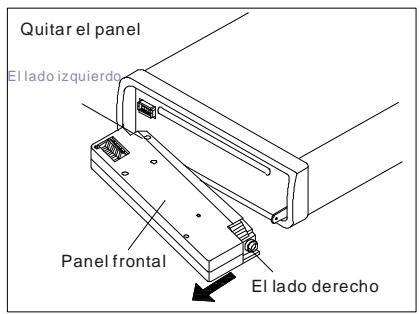

2. Quitar el panel

Pulse el botón (8) para plegar y quitar el panel.

3. Ajuste de audio

Pulse el botón SEL (5) brevemente para seleccionar el modo de ajuste deseado. El modo de ajuste cambiará en el siguiente orden: VOL---BASS---TREBLE---BALANCE---FADER---LOUD---DSP OFF---DX---STEREO. Podrá ajustar el valor de audio girando el dial de audio (5) horaria o antihorariamente.

4. Encender/apagar LOUDNESS

En el menú de arriba. Continúe pulsando SEL para entrar al ajuste LOUD. Después gire VOL para encenderlo/apagarlo.

5. SELECCIÓN DE EQ

En el menú de arriba, continúe pulsando SEL hasta entrar al ajuste DSP OFF. Entonces gire VOL para seleccionar la función de EQ deseada entre: DSP OFF---CLASSIC---POP---ROCK

6. LOCAL/DISTANCIA

En el menú de arriba, continúe pulsando SEL hasta entrar al ajuste DX. Entonces gire VOL para seleccionar el modo DX/LOC. En el modo LOC, durante la búsqueda, se reducirá la sensibilidad del buscador y solo se recibirán las señales locales más fuertes.

7. ESTÉREO/MONO

En el menú de arriba, continúe pulsando SEL para entrar al ajuste STEREO. Entonces gire VOL para seleccionar el modo STEREO/MONO. En el modo STEREO, cuando se reciba una estación transmisora estéreo, el icono “OO” aparecerá en la pantalla. Nota: ¡Si pulsa el botón RESET se perderá toda la memoria!

FUNCIONAMIENTO DE LA RADIO

1. CAMBIAR AL MODO DE RADIO

Continúe pulsando el botón MOD (1) brevemente hasta que el modo de radio aparezca en la pantalla.

2. SELECCIÓN DE LA BANDA DE FRECUENCIAS

En el modo Radio, pulse el botón BAND (18) brevemente para seleccionar la banda deseada. La banda de recepción cambiará en el siguiente orden: FM1--FM2--FM3--AM1(MW1)--AM2(MW2).

3. SELECCIÓN DE ESTACIÓN

(17) o el botón 8┃ (2) brevemente para activar la función de búsqueda automáticamente. Pulse el botón 9 Buscará la estación automáticamente. Pulse el botón varios segundos hasta que aparezca “MANUAL” en la pantalla; se habrá seleccionado el modo de sintonización manual. Cada vez que pulse 9 ▎o 8┃ , la frecuencia cambiará 0,05 MHz.

4. ALMACENAMIENTO DE MEMORIA AUTOMÁTICO Y BÚSQUEDA DE PROGRAMAS

Almacenamiento de memoria automático Pulse el botón AMS (4) 2 segundos y la radio buscará intensidades de señal hasta terminar un ciclo de búsqueda. Las 6 estaciones más fuertes se guardarán en los botones Preset correspondientes.

9. ENTRADA AUXILIAR

La unidad puede conectarse con un reproductor de audio portátil usando la toma AUX IN (10) del panel frontal. Después de terminar la conexión podrá pulsar el botón MOD (1) del panel frontal para cambiar el modo al modo AUX IN.

10. FUNCIÓN DE REINICIO

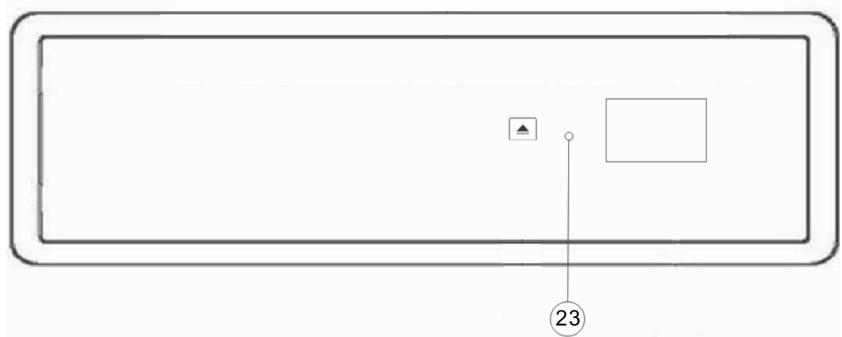

El botón RESET (25) deberá activarse ya sea con un bolígrafo o con un objeto metálico delgado. El botón RESET debe activarse por los siguientes motivos:

Instalación inicial de la unidad una vez completadas todas las conexiones eléctricas.

Ningún botón de función sirve.

Búsqueda de programas Pulse el botón AMS (4) brevemente para preoír todas las estaciones preprogramadas.

5. ALMACENAMIENTO MANUAL DE UNA ESTACIÓN

Sintonice una estación y pulse uno de los botones Preset (11/12/13/14/15/16) durante varios segundos; la estación actual se guardará en el botón numérico.

6. FUNCIONAMIENTO ANS (Anuncio de nombre de estación)

Fijar el modo AF Pulse largamente el botón AF (20) para activar y desactivar el modo AF. Cuando AF esté activado, el símbolo “AF” aparecerá en pantalla. El nombre del programa se mostrará cuando se reciba una estación ANS. “AF” empezará a parpadear si la señal de transmisión empeora. Y cuando la señal sea demasiado mala debido a un cambio de frecuencia, AF cambiará automáticamente a la frecuencia nueva.

8. PANTALLA DE CRISTAL LÍQUIDO

Muestra la frecuencia actual y las funciones activadas. Símbolo de error en pantalla. Función de programa regional Pulse el botón AF (3) varios segundos para activar y desactivar el modo regional. Algunas estaciones transmisoras cambian su programación de la transmisión normal a una transmisión regional en ciertos periodos de tiempo. Cuando la región esté activada, el programa transmitido actual permanece sin cambios. Cuando la región esté desactivada, permite que la recepción se cambie a la estación regional.

Uso de PTY para seleccionar programas Pulse el botón PTY (20) una vez y después pulse un botón Preset (12/13/14/15/16/17). Podrá seleccionar el tipo de programa como se muestra a continuación: Botón 1#: NEWS/AFFAIR/INFORM Botón 2#: EDUCATIO/DRAMA/SPORT Botón 3#: VARIED/CULTURE/SCIENCE Botón 4#: ECONOMY/CHILD PR/WEATHER Botón 5#: PHONE IN/SOCIAL/RELIGION Botón 6#: TRAVEL/LEISURE/DOCUMENT Pulse el botón PTY (20) dos veces y después pulse un botón Preset (12/13/14/15/16/17). Podrá seleccionar el tipo de programa como se muestra a continuación: Botón 1#: ROCK MUS/POP MUSI

FUNCIONAMIENTO Botón 2#: LIGHT MU/EASY MUS Botón 3#: OTHER MU/CLASSICS Botón 4#: COUNTRY/JAZZ MUS Botón 5#: NATIONAL/OLDIES Botón 6#: FOLK MUS

Oír anuncios de tráfico El botón TA (19) se usa así: Cuando se pulse, se accionará sin importar que el modo TA esté activado o desactivado. Cuando el modo TA esté encendido y se transmita un anuncio de tráfico: Cuando la unidad esté en el modo CD (MP3) USB/TARJETA DE MEMORIA o en el modo AUX IN, cambiará temporalmente al modo de radio. Si el nivel de volumen estaba debajo del umbral, se elevará hasta el umbral. Pero cuando se cambie el nivel de volumen, mayor que el umbral (nivel mínimo de volumen TA), se pondrá al último nivel. Cuando el modo TA esté encendido, se encenderá el TA del segmento individual. Cuando se reciba una estación TP, se encenderá el TP del segmento individual. Función de interrupción TA El anuncio de tráfico actual se cancela pulsando esta tecla. Pero el modo TA no se desactivará. Información de nombre de estación transmisora expresada en caracteres alfanuméricos AF: Frecuencias alternativas

FUNCIONAMIENTO Y RENDIMIENTO

Pulse el botón 4/RDM (13) para reproducir todos los archivos en orden aleatorio. Pulse el botón de nuevo para cancelar la función.

SELECCIONAR EL DIRECTORIO ARRIBA/ABAJO

Pulse el botón 5/DIR- (12) ó 6/DIR+ (11) para seleccionar el directorio hacia abajo o arriba. Si el USB/SD no tiene directorios, no pasará nada al pulsar el botón 5/DIR- (12) ó 6/DIR+ (11). SELECCIONAR UN ARCHIVO POR NÚM. DE PISTA Pulse el botón “AMS” (4). Es para la búsqueda por número de pista. El LCD mostrará “TRK ***”. Use )./9( )/0(DISP) para introducir el número de pista. Cuando termine, pulse el botón 1/2/3/4/5/6/7(BAND) /8( SEL/ENT para empezar a reproducir. O use vol/sel (5) para moverse hasta el número de pista deseado y después pulse el botón SEL/ENT para reproducir. La radio para coches de TAKARA, la RDU 310(TAKARA), admite memorias USB de hasta 8 GB. FUNCIONAMIENTO DE LA REPRODUCCIÓN DE TARJETAS DE MEMORIA En el panel frontal de la unidad, hay una interfaz para tarjetas (20). Cuando inserte una tarjeta de memoria en la interfaz para tarjetas, la unidad buscará los archivos MP3/WMA de la tarjeta y empezará a reproducir archivos MP3/WMA automáticamente. El funcionamiento es igual al funcionamiento MP3/WMA descrito anteriormente. Si está en otro modo, también podrá pulsar el botón MOD (1) para seleccionar el modo de tarjetas de memoria. La radio para coches de TAKARA, la RDU 310(TAKARA), admite tarjetas de memoria de hasta 8 GB. Lista de frecuencias que están transmitiendo el mismo programa. TP: Identificación de programa de tráfico Datos de identificación de una estación que esté transmitiendo información de tráfico. TA: Identificación de anuncio de tráfico RENDIMIENTO Dato de identificación que muestra si se está o no transmitiendo información de tráfico. PTY: Código de tipo de programa El contenido del programa, como noticias, música ligera, deportes, etc.

FUNCIONAMIENTO DE REPRODUCCIÓN USB

Hay una interfaz USB (21) en el panel frontal del reproductor. Podrá conectar una unidad USB en esta interfaz. Cuando conecte una unidad USB en la interfaz, la unidad buscará los archivos MP3/WMA dentro de ella y empezará a reproducir archivos MP3/WMA automáticamente. Gama de sintonización Sensibilidad Relación S/N Separación estéreo Respuesta frecuencia Si está en otro modo, también podrá pulsar el botón MOD (1) para seleccionar el modo USB.

SELECCIONAR UN ARCHIVO

Pulse el botón ▎ (2) ó ▎ (17) para ir al archivo anterior o siguiente. El número de archivo se mostrará en pantalla. Sostenga el botón ▎ (2) ó ▎(17) para retroceder o adelantar rápidamente. La reproducción USB empezará desde donde suelte el botón.

PAUSAR LA REPRODUCCIÓN

Pulse el botón 1/>II (16) para pausar el reproductor USB. Pulse el botón de nuevo para reanudar la reproducción.

PREOÍR TODOS LOS ARCHIVOS

Pulse el botón 2/INT (15) para reproducir los primeros 10 segundos de cada archivo. Pulse el botón de nuevo para detener el intro y oír el archivo.

REPETIR UN ARCHIVO

Pulse el botón 3/RPT (14) para repetir continuamente una pista. Púlselo de nuevo para repetir todos los archivos.

REPRODUCIR TODAS LAS PISTAS ALEATORIAMENTE

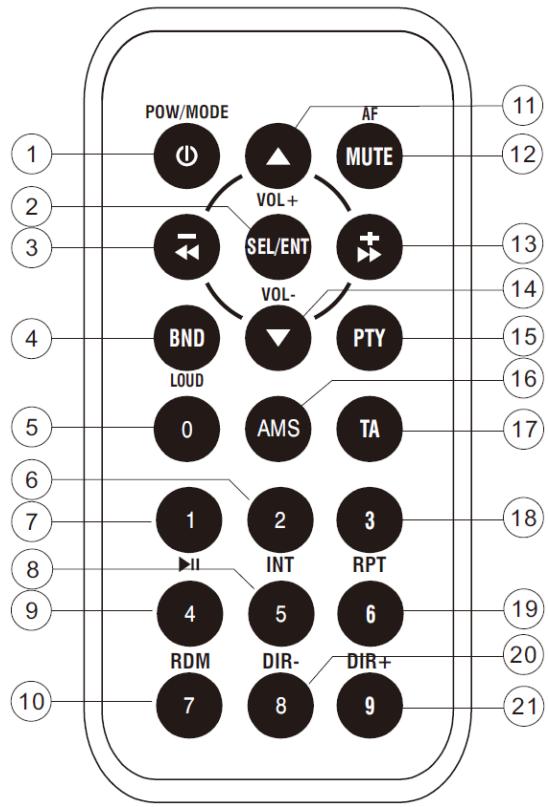

MANDO A DISTANCIA

Pulse largamente el botón para autoalmacenar. TA: Activar/desactivar la función TA. 1.POWER/MODE: Pulse brevemente el botón para encender/cambiar

de modo. Pulse largamente el botón para apagar.

18. 3 / RPT: Estación preprogramada 3#/reproducción repetida/número 3 en la búsqueda de MP3.

SEL/ENT : Pulse brevemente el botón para ajustar el audio:

19. 6 / DIR+: Estación preprogramada 5#/entrar a la siguiente carpeta/número 6 en la búsqueda de MP3.

Número 8 en la búsqueda de MP3. Número 9 en la búsqueda de MP3.

DSP OFF / DX / STEREO

En el modo de búsqueda USB/SD, pulse brevemente el botón para la función ENTER. <<: Pulse brevemente el botón para

ANTERIOR/autobuscar hacia atrás. Pulse largamente el botón para retroceder rápidamente/búsqueda manual hacia atrás.

4. BND / LOU: Pulse brevemente el botón

para cambiar de banda. Pulse largamente el botón para la función LOUDNESS. 5 0: N Número 0 para la búsqueda MP3.

6. 2 / INT: Estación preprogramada

2#/reproducción de intro/número 2 en la búsqueda de MP3.

7. 1 /

: Estación preprogramada 1#/pausar/reproducir/número 1 en la búsqueda de MP3.

8.5 / DIR-: Estación preprogramada 5#/entrar a la carpeta anterior/número 5 en la búsqueda de MP3.

9. 4 / RDM: Estación preprogramada 4#/reproducción aleatoria/número 4 en la búsqueda de MP3.

10. 7: Número 7 en la búsqueda de MP3.

11. VOL△

L△: L△ Aumentar el volumen.

12. MUTE/AF: Pulse brevemente el botón para silenciar/activar sonido. Pulse largamente el botón para la

activación/desactivación AF.

13. >>+: Pulse brevemente el botón para SIGUIENTE/autobuscar adelante. Pulse largamente el botón para

adelantar rápidamente/buscar manualmente adelante.

VOL▽ L▽: L▽ Disminuir el volumen.

15. PTY: Activar/desactivar la función PTY.

AMS: Pulse brevemente el botón para la búsqueda de preprogramaciones/búsqueda de archivos MP3(WMA).
