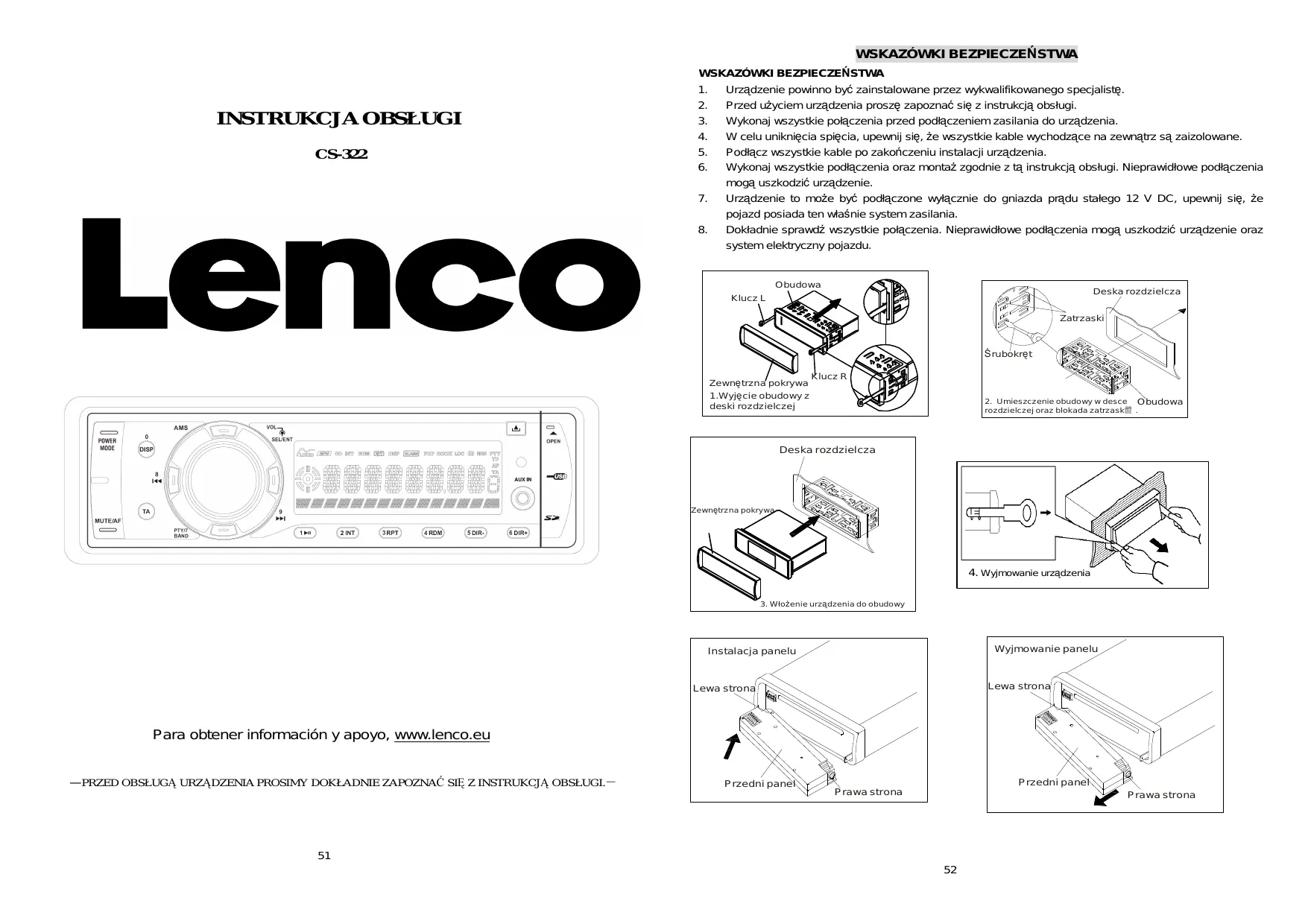

INSTRUKCJA OBSŁUGI CS-322 LENCO

WSKAZÓWKI BEZPIECZEŃSTWA

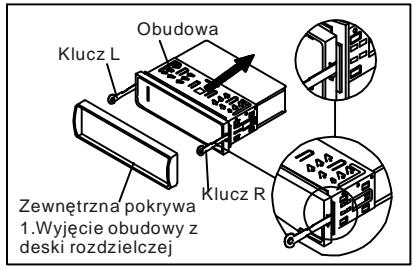

Urządzenie powinno być zainstalowane przez wykwalifikowanego specjalistę. Przed uŜyciem urządzenia proszę zapoznać się z instrukcją obsługi. Wykonaj wszystkie połączenia przed podłączeniem zasilania do urządzenia. W celu uniknięcia spięcia, upewnij się, Ŝe wszystkie kable wychodzące na zewnątrz są zaizolowane. Podłącz wszystkie kable po zakończeniu instalacji urządzenia. Wykonaj wszystkie podłączenia oraz montaŜ zgodnie z tą instrukcją obsługi. Nieprawidłowe podłączenia mogą uszkodzić urządzenie. Urządzenie to moŜe być podłączone wyłącznie do gniazda prądu stałego 12 V DC, upewnij się, Ŝe pojazd posiada ten właśnie system zasilania. Dokładnie sprawdź wszystkie połączenia. Nieprawidłowe podłączenia mogą uszkodzić urządzenie oraz system elektryczny pojazdu. Obudowa Deska rozdzielcza Klucz L Zatrzaski Śrubokręt Zewnętrzna pokrywa 1.Wyjęcie obudowy z deski rozdzielczej Klucz R

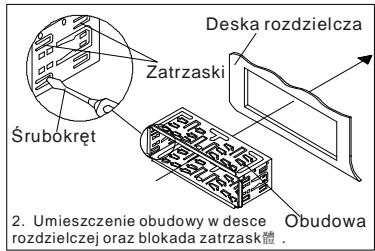

2. Umieszczenie obudowy w desce Obudowa

rozdzielczej oraz blokada zatrzask體 . Deska rozdzielcza Zewnętrzna pokrywa

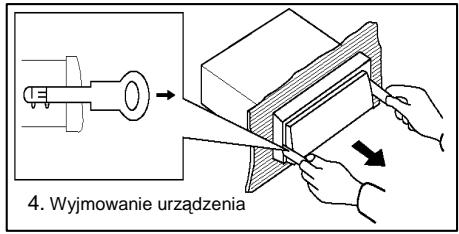

4. Wyjmowanie urządzenia

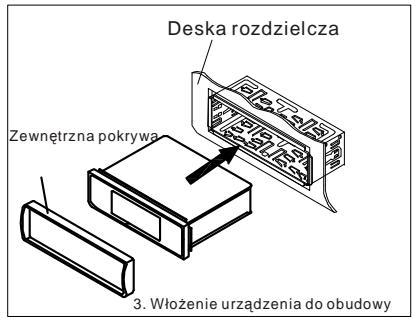

3. WłoŜenie urządzenia do obudowy

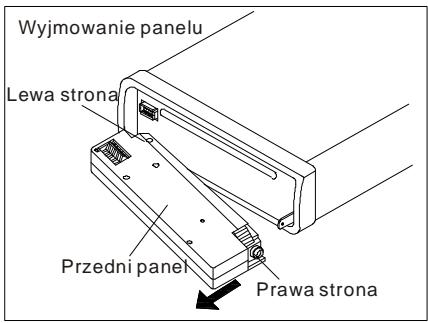

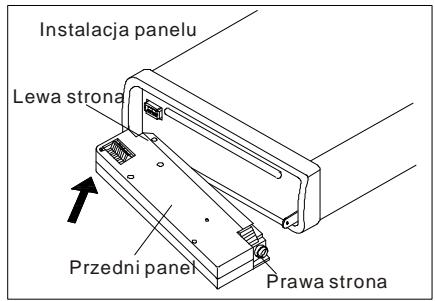

Wyjmowanie panelu Instalacja panelu Lewa strona Lewa strona Para obtener información y apoyo, www.lenco.eu ―PRZED OBSŁUGĄ URZĄDZENIA PROSIMY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ OBSŁUGI.－ Przedni panel Przedni panel Prawa strona Prawa strona

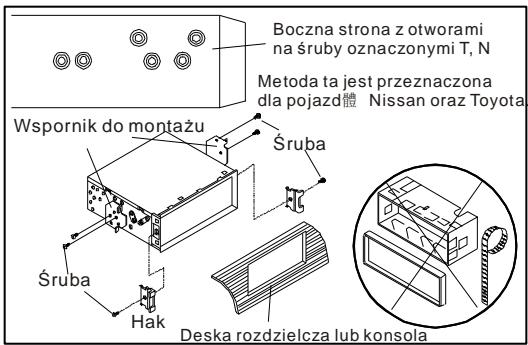

ETAPY MONTAśU Boczna strona z otworami na śruby oznaczonymi T, N nakrętka s ześc iokątna M etalowa listwa Śruba montaŜowa

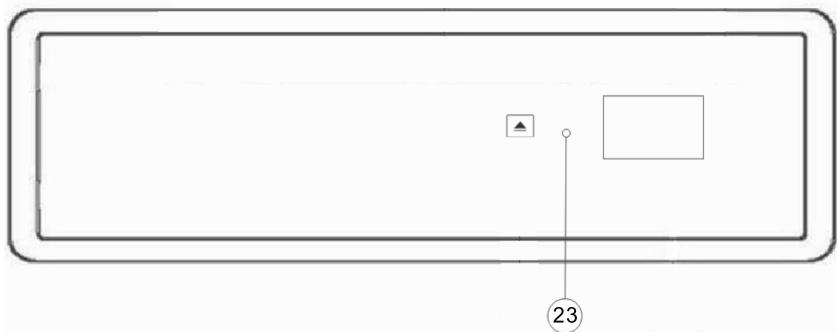

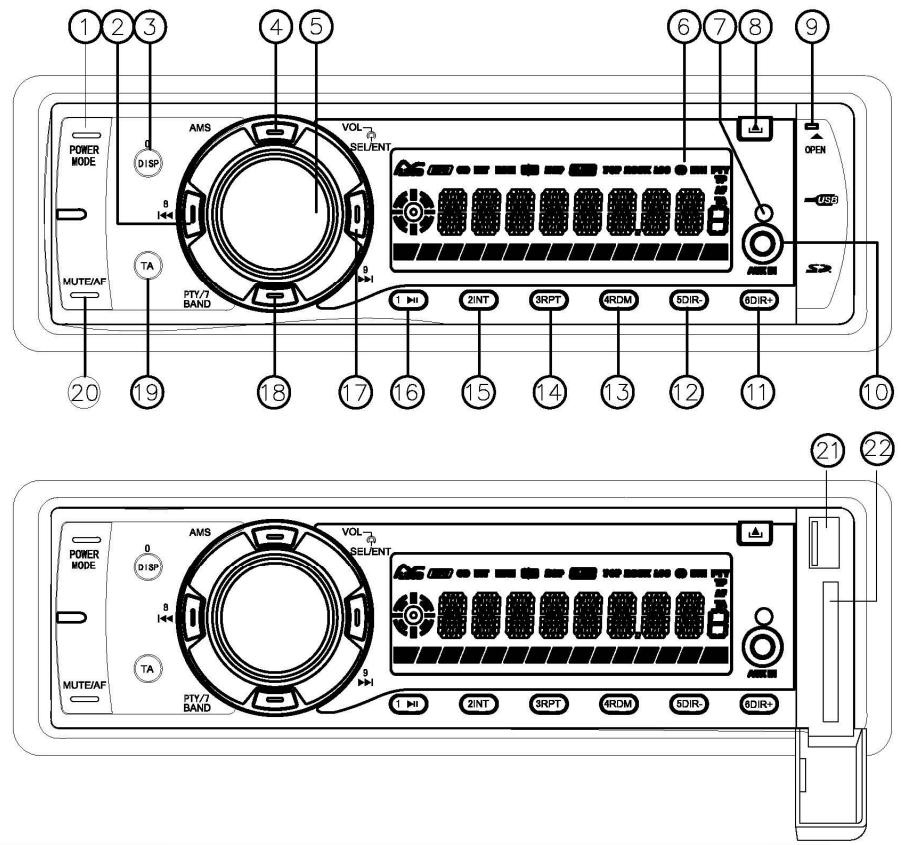

LISTA ELEMENTÓW ORAZ FUNKCJI

odk ładk a spręŜys ta podk ładka płaska śruba samo gwintująca

LISTA ELEMENTÓW ORAZ FUNKCJI

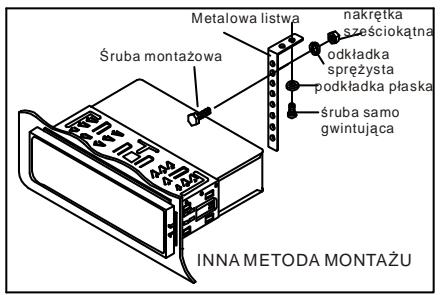

Metoda ta jest przeznaczona dla pojazd體 Nissan oraz Toyota. Wspornik do montaŜu Śruba INNA METODA MONTAśU Śruba Hak Deska rozdzielcza lub konsola

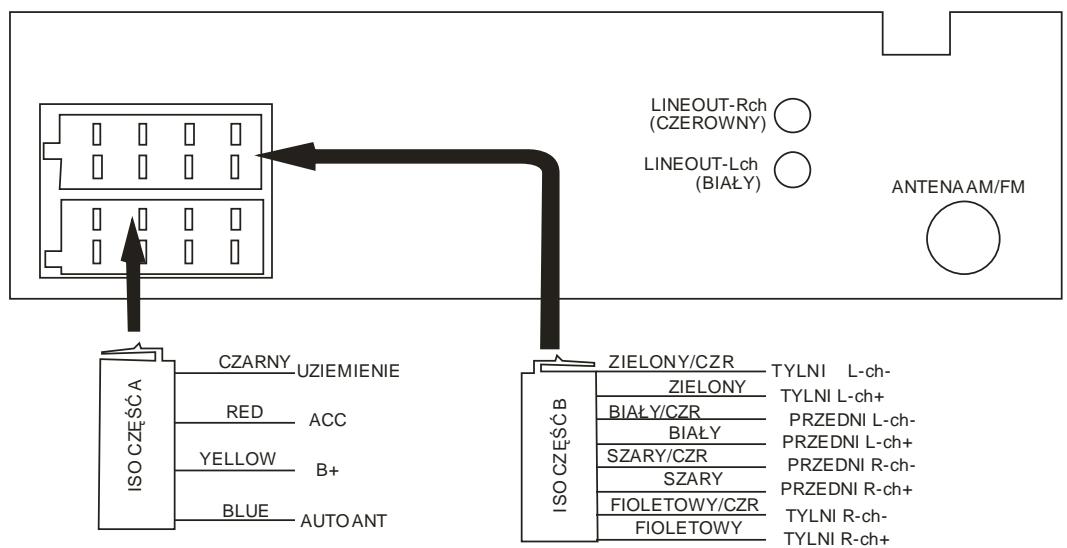

DIAGRAM POŁĄCZEŃ ELEKTRYCZNYC

1. Urządzenie moŜe być podłączone wyłącznie do gniazda prądu stałego 12 V DC.

2. Nie podłączaj urządzenia do pojazdu, gdy akumulator nie jest prawidłowo podłączony.

3. Upewnij się, aby podłączyć Ŝółty kabel do dodatniego gniazda akumulatora (+).

4. Podczas wymiany bezpiecznika, upewnij się, aby wymienić go na nowy o tych samych parametrach.

5. Korzystanie z wysokiej jakości głośników 4-8 ohm zapewnij lepszą jakość pracy urządzenia

5. Pokrętło VOL/SEL/ ENT

7. Czujnik pilota zdalnego sterowania

(przycisk zwolnienia panelu)

9. Przycisk OPEN (otwórz)

10. Gniazdo wejścia Auxiliary

22. Czytnik kart pamięci SD

1. Włączanie / wyłączanie urządzenia

Naciśnij oraz przytrzymaj przycisk “POWER” w celu włączenia / wyłączenia urządzenia.

2. Zdjęcie panelu przedniego

Naciśnij przycisk (8) w celu zdjęcia panelu przedniego.

3. Regulacja dźwięku

Naciśnij przycisk SEL (5) w celu wyboru poŜądanego trybu dźwięku. Tryb dźwięku zmieni się w następującej kolejności: VOL---BASS---TREBLE---BALANCE---FADER---LOUD---DSP OFF---DX---STEREO. Ustaw poŜądany poziom głośności za pomocą pokrętła głośności (5), przekręcając w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara.

4. Wyciszenie dźwięku

W powyŜszym menu, naciśnij oraz przytrzymaj przycisk SEL (5) w celu wejścia do menu wyciszania dźwięku. Za pomocą pokrętła głośności VOL (5) włącz lub wyłącz wyciszenie dźwięku.

W powyŜszym menu, naciskaj przycisk SEL (5) w celu wejścia do menu ustawień DSP OFF. Za pomocą pokrętła głośności VOL (5) zmień ustawienia EQ w następującej kolejności: DSP OFF---CLASSIC---POP---ROCK.

W powyŜszym menu, naciskaj przycisk SEL (5) w celu wejścia do menu ustawień DX. Za pomocą pokrętła głośności VOL (5) ustaw tryb DX lub LOC. W trybie lokalnym LOC, podczas wyszukiwania stacji radiowych, akceptowane są wyłącznie lokalne stacje radiowe o silnym sygnale.

W powyŜszym menu, naciskaj przycisk SEL (5) w celu wejścia do menu ustawień STEREO. Za pomocą pokrętła głośności VOL (5) ustaw tryb STEREO lub MONO. W trybie STEREO, gdy obierana jest stacja radiowa na wyświetlaczu pokaŜe się ikona “OO”.

8. WYŚWIETLACZ CIEKŁOKRYSTALICZNY (LCD)

Wyświetla bieŜącą częstotliwość radiową oraz aktywne funkcje urządzenia.

9. GNIAZDO AUXILIARY

Urządzenie moŜe zostać podłączone do przenośnego odtwarzacza audio poprzez gniazdo AUX IN (10) na przednim panelu. Po podłączeniu przenośnego urządzenia, naciśnij przycisk MOD (1) na przednim panelu w celu włączenia trybu AUX IN.

10. FUNKCJA RESETOWANIA URZĄDZENIA

Przycisk RESET (24) powinien być wciśnięty za pomocą długopisu kulkowego lub małego metalowego przedmiotu. UŜyj przycisku RESET wyłącznie w następujących sytuacjach:

Pierwsze uruchomienie urządzenia po wykonaniu wszystkich podłączeń.

śadne przyciski funkcyjne nie działają.

Błąd systemu „Error” został pojawił się na wyświetlaczu. Informacja: Po naciśnięciu przycisku RESET (24), dane zapisane w pamięci zostaną utracone!

1. PRZEŁACZENIE DO TRYBU RADIA

Naciśnij przycisk MOD (1) w celu wyboru trybu radia. Tryb radia zostanie pokazany na wyświetlaczu wraz z trybem pasma oraz bieŜącą częstotliwością.

2. WYBÓR TRYBU PASMA

W trybie radia naciśnij przycisk BAND (18) w celu wyboru poŜądanego trybu pasma. Pasmo będzie się zmieniać w następującej kolejności: FM1--FM2--FM3--AM1(MW1)--AM2(MW2).

3. WYBÓR STACJI RADIOWEJ

Naciśnij przycisk 9 ▎(17) lub 8┃ (2) w celu rozpoczęcia automatycznego wyszukiwania stacji radiowej. Wyszukiwanie rozpocznie się automatycznie. W celu wyboru ręcznego wyszukiwania stacji radiowych naciśnij oraz przytrzymaj powyŜsze przyciski do momentu pojawienia się na wyświetlaczu “MANUAL”. Przy kaŜdym naciśnięciu przycisku 9 ▎(17) lub 8┃ (2) częstotliwość zmieni się o 0,05 Mhz.

4. AUTOMATYCZNE ZAPISYWANIE & SKANOWANIE STACJI RADIOWYCH

Automatyczne zapisywanie stacji radiowych Przez 2 sekundy naciśnij przycisk AMS (4), urządzenie przeskanuje wszystkie stacje radiowe. 6 najsilniejszych stacji radiowych zostanie zapisanych z odpowiednim przypisanym numerem. - Przesłuchiwanie stacji radiowych Naciśnij przycisk AMS (4), w celu krótkiego przesłuchania wszystkich wyszukanych stacji radiowych.

5. RĘCZNE ZAPISYWANIE STACJI RADIOWYCH

Ustaw poŜądaną stację radiową, następnie naciśnij przycisk zapisania stacji radiowych (11/12/13/14/15/16), ustawiona stacja radiowa zostanie przypisana do wybranego numeru.

6. OBSŁUGA ANS (cyfrowe informacje stacji radiowych)

Ustawienia trybu AF Naciśnij oraz przytrzymaj przycisk AF (20) w celu włączenia / wyłączenia trybu AF. Po włączeniu trybu AF, ikona “AF” pojawi się na wyświetlaczu. Nazwa programu stacji radiowej zostanie wyświetlona podczas odbioru sygnału ANS. Gdy ikona “AF” miga, oznacza to, Ŝe sygnał słabnie. Sygnał moŜe słabnąć ze względu na słabą częstotliwość radiową. AF automatycznie przełączy do nowej częstotliwości.

Obsługa stacji regionalnych Naciśnij przycisk AF (20) w celu włączenia / wyłączenia trybu stacji regionalnych. Niektóre stacje radiowe, na określony czas zmieniają standardowy sygnał na sygnał stacji regionalnych. Po włączeniu trybu regionalnego, bieŜąca stacja radiowa nie ulegnie zmianie. Gdy trybu regionalny jest wyłączony, sygnał zostanie zmieniony do odbioru trybu regionalnego. Korzystanie z PTY do wyboru programu Naciśnij przycisk PTY (18) jeden raz, następnie przycisk zapisanej stacji radiowej (11/12/13/14/15/16). Do wyboru moŜliwe są następujące rodzaje programów: Przycisk #1: WIADOMOŚCI/WYDARZENIA/INFORMACJE Przycisk #2: EDUKACJA/TEATR/SPORT Przycisk #3: ROZMAITOŚCI/KULTURA/NAUKA Przycisk #4: EKONOMIA/DLA DZIECI/POGODA Przycisk #5: FORUM TELEFONICZNE/SPRAWY SPOŁECZNE/RELIGIA Przycisk #6: PODRÓśE/HOBBY/DOKUMENTALNY Naciśnij przycisk PTY (18) dwa razy, następnie przycisk zapisanej stacji radiowej (11/12/13/14/15/16). Do wyboru moŜliwe są następujące rodzaje programów: Przycisk #1: MUZYKA ROCK/POP

Odsłuchiwanie informacji o ruchu drogowym Przycisk TA (19) działa w następujący sposób: Naciśnięcie przycisku spowoduje włączenie lub wyłączenie trybu TA. Gdy urządzenie jest w trybie TA oraz gdy informacja o ruchu drogowym jest nadawana: JeŜeli urządzenie znajdowało się w trybie CD (MP3) ESB/MEMORY CARD lub trybie AUX IN, przełączy się ono do trybu radia. JeŜeli poziom głośności znajdował się poniŜej dolnego progu, głośność zostanie zwiększona powyŜej dolnego progu. JeŜeli poziom głośności ustawiony był do poziomu większego niŜ dolny prób (min. poziom głośności TA), ustawiony zostanie ostatni zapamiętany poziom głośności. Gdy urządzenie jest w trybie TA, funkcja TA poszczególnych segmentów zostanie aktywowana. Gdy obierana jest stacja TP, funkcja TP poszczególnych segmentów zostanie aktywowana. Przerywanie funkcji TA Po naciśnięciu tego przycisku nadawanie informacji o ruchu drogowym zostanie wyłączone. JednakŜe tryb TA nie zostanie wyłączony. Nazwa stacji radiowej wyraŜona jest z pomocą alfanumerycznych znaków AF: Częstotliwości alternatywne Lista stacji radiowych nadających ten sam program TP: Identyfikacja programu o ruchu drogowym Identyfikacja stacji oraz programu o ruchu drogowym TA: Informacje odnośnie ruchu drogowego Informacje odnośnie czy dane o ruchu drogowym są przesyłane czy nie PTY: Rodzaj kodu programu Informacja o charakterze nadawanego programu, np. wiadomości, muzyka, sport, itp.

Na przedniej stronie urządzenia znajduje się port USB (21). Podłącz urządzenie USB do tego portu. Po podłączeniu urządzenia USB poprzez port USB, urządzenie wyszuka pliki MP3/WMA na nośniku danych USB oraz automatycznie rozpocznie odtwarzanie plików MP3/WMA. Naciśnij przycisk 3/RPT (14) w celu nieprzerwanego odtwarzania tego samego utworu. Ponownie naciśnij ten przycisk w celu anulowania powtarzania utworu. ODTWARZANIE LOSOWE Naciśnij przycisk 4/RDM (13) w celu losowego odtwarzania wszystkich zapisanych utworów. Ponownie naciśnij przycisk w celu anulowania

ZMIANA FOLDERU GÓRA/DÓŁ

Naciśnij przycisk 5/DIR- (12) lub 6/DIR+ (11) w celu zmiany folderu w dół lub górę. JeŜeli czytnik USB/SD nie posiada folderów, przyciski 5/DIR- (12) lub 6/DIR+ (11) nie posiadają Ŝadnej funkcji.

WYBÓR UTWORU ZA POMOCĄ NUMERU

Naciśnij przycisk AMS (4). Funkcja ta słuŜy do wyszukiwania numeru utworu. Na wyświetlaczu LCD pokaŜe się ikona “TRK ***”. Za pomocą przycisków 1/2/3/4/5/6/7(BAND)/8( )/9( )/0(DISP) wybierz poŜądany numer utworu. Po dokonaniu wyboru naciśnij przycisk SEL/ENT (5) w celu rozpoczęcia odtwarzania. Radio TAKARA - RDU 310 wspiera nośniki USB o wielkości do 8GB.

OBSŁUGA KART PAMIĘCI

Na przedniej stronie urządzenia znajduje się czytnik kart pamięci (22). Po podłączeniu karty pamięci SD do czytnika kart pamięci SD, urządzenie wyszuka pliki MP3/WMA na karcie oraz automatycznie rozpocznie odtwarzanie plików MP3/WMA. Obsługa trybu kart pamięci jest identyczna jak obsługa MP3/WMA dla portu USB. Gdy urządzenie znajduje się w innym trybie, naciśnij przycisk MOD (1) w celu aktywacji trybu kart pamięci. Radio TAKARA - RDU 310 wspiera karty pamięci o wielkości do 8GB. DANE TECHNICZNE Zakres częstotliwości Czułość Współczynnik sygnału/szumu Separacja stereo Przenoszenie pasma

50 dB 50 dB 60 dB >25 dB 40Hz~12KHz --80Hz~2.2KHz 50dB 20Hz~16KHz Gdy urządzenie znajduje się w innym trybie, naciśnij przycisk MOD (1) w celu aktywacji trybu USB. SELECTING FILE Naciśnij przycisk ▎ (2) lub ▎(17) w celu przeskoczenia do poprzedniego lub następnego utworu. Numer utworu zostanie pokazany na wyświetlaczu. Naciśnij oraz przytrzymaj przycisk ▎ (2) lub ▎(17) w celu przewinięcia utworu w przód lub w tył. Odtwarzanie utworu rozpocznie się od momentu zwolnienia przycisku. WSTRZYMYWANIE ODTWARZANIA Naciśnij przycisk 1/ (16) w celu tymczasowego wstrzymania odtwarzania. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania. PRZESŁUCHIWANIE POCZĄTKÓW UTWORÓW Naciśnij przycisk 2/INT (15) w celu odsłuchania pierwszych 10 sekund kaŜdego utworu na płycie. Ponownie naciśnij przycisk w celu anulowania oraz odsłuchania całego utworu.

PILOT ZDALNEGO STEROWANIA

1.POWER/MODE: krótkie naciśnięcie dla włączenia urządzenia oraz zmiany trybu pracy MODE. Długie naciśnięcie dla wyłączenia urządzenia.

2. SEL/ENT: krótkie naciśnięcie dla ustawienia trybu audio:

VOL / BASS / TREBLE / BALANCE / FADER DSP OFF / DX / STEREO W trybie wyszukiwania dla USB/SD – krótkie naciśnięcie dla potwierdzenia operacji ENTER.

– <<: krótkie naciśnięcie dla funkcji POPRZEDNI / automatycznego wyszukiwania wstecz Długie naciśnięcie dla trybu RF / ręcznego wyszukiwania wstecz.

4. BND / LOU: krótkie naciśnięcie dla zmiany pasma.

Długie naciśnięcie dla funkcji podbicia basów. 5 0: numer 0 dla wyszukiwania MP3.

6. 2 / INT: 2# zapisana stacja radiowa / odtwarzanie intro /

numer 2 podczas wyszukiwania MP3.

: 1# zapisana stacja radiowa / pauza / odtwarzanie / numer 1 podczas wyszukiwania MP3.

5 / DIR-: 5# zapisana stacja radiowa / przejście do poprzedniego folderu / numer 5 podczas wyszukiwania MP3.

4 / RDM: 4# zapisana stacja radiowa / losowe odtwarzanie / numer 4 podczas wyszukiwania MP3.

10. 7: numer 7 podczas wyszukiwania MP3.

VOL△ △: zwiększenie poziomu głośności.

12. MUTE/AF: krótkie naciśnięcie dla włączenia / wyłączenia wyciszenia. Długie naciśnięcie dla włączenia /

wyłączenia funkcji AF.

13. >>+: krótkie naciśnięcie dla funkcji NASTĘPNY / automatycznego wyszukiwania w przód. Długie naciśnięcie

dla FF / ręcznego wyszukiwania w przód.

VOL- zmniejszenie poziomu głośności.

15. PTY: włączenie / wyłączenie funkcji PTY.

16. AMS: krótkie naciśnięcie dla skanowania / wyszukiwania plików MP3 (WMA). Długie naciśnięcie dla

automatycznego zapisywania.

TA: włączenie / wyłączenie funkcji TA.

18. 3 / RPT: 3# zapisana stacja radiowa / powtarzanie odtwarzania / numer 3 podczas wyszukiwania MP3.

19. 6 / DIR+: 6# zapisana stacja radiowa / następny folder / numer 6 podczas wyszukiwania MP3.

8: numer 8 podczas wyszukiwania MP3. 9: numer 9 podczas wyszukiwania MP3..
